Содержание

Запорно-регулирующая арматура: разновидности и назначение устройств

Любая система периодически требует отключения некоторых участков, например, для ревизии или технического обслуживания. Для этого в трубопроводах устанавливают запорно-регулирующую арматуру, с помощью которой можно не только перекрывать движение рабочей среды в трубах, но и регулировать оптимальные значения параметров функционирования для поддержания ее качественной работы.

Характеристика и назначение

Запорно-регулирующей арматурой называют приспособления, которые предназначены перекрывать, изменять и контролировать параметры внутренней среды трубопровода. Такую арматуру устанавливают в системах водоснабжения, отопления, канализации и газоснабжения.

краны в магистрали

Устройства применяются на всех уровнях: от больших магистралей, до индивидуальных трубопроводов, находящихся внутри дома или квартиры.

В каждой системе есть несколько параметров, которые можно регулировать. К ним относятся объем и скорость потока, давление, температура.

Запорно-регулирующая арматура используются для того, чтобы можно было изменять эти параметры, не отключая систему.

Назначением таких деталей является перенаправление потока жидкости или газа в другие ветви системы. Для этого устройство устанавливается в месте, где имеются разветвления. По мере необходимости одни ветви перекрывают, а другие открывают.

Другие виды запорно-регулирующей арматуры способны снижать давление внутри системы, если оно возрастает или уменьшать температуру. Некоторые из них работают автоматически, согласно законам физики.

Например, выпускной клапан пропускает газ только тогда, когда давление внутри системы повышается. Это позволяет сохранять этот параметр на одном уровне. Другие устройства регулируются вручную, например, с помощью вентилей.

регулирующие клапана

Основная характеристика запорно-регулирующей арматуры — ее пропускная способность. Для оптимального применения вычисляют относительную, действительную, максимальную, начальную и условную пропускную способность.

Обратите внимание! Пропускная способность — это физическая величина, которая отражает объем среды постоянной плотности, проходящей в единицу времени через участок поперечного сечения трубы при давлении 1 бар. Проще говоря, это количество жидкости или газа, которое может пройти через трубу за определенный промежуток времени.

Кроме того, запорно-регулирующая арматура характеризуется диапазоном и зоной регулирования, а также настройкой регулятора. Эти параметры отражают различия между максимальными и минимальными данные пропускной способности: тот диапазон значений, который поддается регулировке.

Еще одна важная характеристика — относительная утечка. Она отражает теоретическую способность деталей отклоняться от заданных параметров герметичности. Проще говоря, это количественное отражение негерметичности изделия.

Требования к запорной арматуре

К запорно-регулирующим устройствам, независимо от того, устанавливаются они у конечного потребителя или на больших магистралях, предъявляют ряд общих требований. Их учитывают при конструировании.

Каждое из этих требований является гарантийным, то есть, имеет определенные сроки и параметры отклонения. Производитель гарантирует, что при правильной установке, требования будут соблюдены, а отклонения в параметрах работы не будут превышать указанные значения.

Требования, которые предъявляются к запорно-регулирующим устройствам:

  • Точность регулирования. Деталь должна работать точно при указанных значениях. Например, пропускать в единицу времени только тот объем жидкости, которые задан или сохранять внутри системы заданное давление. Отклонение этих параметров от указанных говорит о неисправности арматуры.
  • Прочность. Устройство не должно иметь деформации до ее установки в систему и быть устойчивым к механическим нагрузкам. Прочность обуславливает долговечность детали.
  • Температурная и химическая резистентность. Эти требования необходимы не для всех видов изделий. В системе отопления важно устанавливать детали, которые способны функционировать при высоких температурах, а для холодного водоснабжения, этот параметр можно опустить. Химическая резистентность важна там, где внутренней средой являются химически активные вещества, т.е это целиком зависит от свойств материалов, из которых изготовлено устройство.
  • Герметичность. Есть два вида герметичности: относительно внешней и относительно внутренней среды. Относительно внешней среды все устройства должны быть абсолютно герметичными. Это означает, что в местах их установки утечек во внешнюю среду жидкости или газа быть не должно. Герметичность относительно внутренней среды отражает возможность перераспределения жидкости или газа по обе стороны арматуры вне указанных параметров, например, если через запорную арматуру проходит какое-то количество жидкости в тот участок трубопровода, который выключен из системы.
  • Долговечность. Каждый вид арматуры, в зависимости от особенностей конструкции, материала, из которого он изготовлен и параметров эксплуатации, имеет свой гарантийный срок. Поскольку замена запорных клапанов и вентилей представляет определенную сложность, предпочтение стоит отдавать наиболее износоустойчивым деталям.

Обратите внимание! Большинство видов запорно-регулирующей арматуры при правильной их эксплуатации могут прослужить не менее 30 лет, хотя производители дают гарантию на меньший срок эксплуатации.

  • Простота эксплуатации. Все участки системы необходимо периодически проверять, ремонтировать, чистить. Деталь должна быть достаточно простой, чтобы уменьшить трудозатраты на обслуживание.

Виды запорно-регулирующей арматуры

Запорно-регулирующие детали различаются по назначению и способу работы.

По назначению выделяют три разновидности:

  1. Исключительно запорные используются, чтобы перекрывать поток жидкости или газа. Есть два положения клапан: пропускает поток внутренней среды и не пропускает поток внутренней среды.
  2. Исключительно регулирующие. Они не могут полностью перекрывать поток, только регулировать его параметры.
  3. Запорно-регулирующие детали. Крайние положения арматуры соответствуют запорным, то есть, либо пропускают, либо не пропускают жидкость или газ. Промежуточные положения соответствуют регулирующим — пропускают внутреннюю среду в соответствии с заданными параметрами.

Запорно-регулирующая арматура, в свою очередь, подразделяется на несколько типов:

  • Седельный клапан. Чаще его используют на больших магистральных трубопроводах. В качестве подвижной детали внутри такого клапана служит плунжер. Это поршень, который способен передвигаться, регулируя таким образом параметры потока.седельный затвор
  • Шаровые устройства. Внутри таких деталей расположен шарик, имеющий сквозное отверстие. Он способен поворачиваться на 900 вокруг своей оси. Когда отверстие параллельно потоку, среда проходит через устройство, когда перпендикулярно — не проходит, промежуточные значения обусловливают частичную пропускную способность.Шаровый
  • Клиновая арматура. Внутри этой детали есть клин, который движется перпендикулярно потоку жидкости или газа. Принцип его работы схож с принципом устройства заслонки, которая движется сверху вниз. При максимально высоком положении весь поток проходит через арматуру, при полном опускании — не проходит ничего. Промежуточные положения пропускают часть жидкости или газа.клиновая
  • Поворотно-дисковые устройства. Представляют собой клапан, который выглядит как диск, к которому прикреплен регулировочный вентиль. Диаметр диска соответствует сечению арматуры. Если диск расположен перпендикулярно потоку — жидкость не проходит, если параллельно — проходит вся. Промежуточные положения являются регулировочными.заслоночный кран

Запорно-регулирующие устройства для систем отопления

Системы отопления отличаются от других систем, в которых используются устройства, способные работать в высокотемпературном режиме. Материал, из которого изготовлены детали, должен обладать значительной термоустойчивостью, например, из нержавеющей стали или бронзы.

На разных участках системы отопления устанавливаются запорно-регулирующие, только запорные или только регулирующие устройства.

клапана

Каждое из них имеет свое предназначение:

  • Краны нужны там, где труба имеет ответвления. С помощью крана можно полностью или частично перенаправить поток теплоносителя в другое русло или перекрыть магистраль.
  • Кран Маевского — это усовершенствованная шариковое устройство. Он нужен для сброса воздуха из системы. В закрытом состоянии он создает полностью герметичный заслон, а в открытом — пропускает исключительно воздух.
  • Обратные клапаны устанавливаются на трубы там, где возможен нежелательный обратный заброс теплоносителя. Они пропускают жидкость только в одну сторону по ходу потока и препятствуют ее возвращению обратно.
  • Смесительные узлы позволяют смешивать холодную и горячую воду. От положения вентиля зависит температура в дистальном участке трубы.

Запорно-регулирующая арматура. Устроство. Принцип работы. Виды

Для регулирования потоков воды иных жидкостей и газа в технологических трубопроводах и конструкциях передачи воды и газа, разного рода гидравлических системах и механизмах находит применение регулирующая, а также запорно-регулирующая арматура и устройства для регулирования и поддержания параметров системы. Этот вид арматуры можно отнести к техническим устройствам, работа которых позволяет выполнять операции по отключению потока, регулированию, смешиванию потоков, а также позволяет в необходимых параметрах изменять площадь (диаметр) проектного сечения трубопровода.

Используемая регулирующая и запорная оснастка, перекрывая полностью или частично, распределяя гидропоток, обеспечивая смешивание протекающей рабочей жидкости, газа, позволяет регулировать несколько параметров в системе. В том числе выравнивается и регулируется давление, напор, объем, в некоторых случаях можно регулировать и температуру жидкости.

Запорные клапаны – это компоненты гидравлических и газовых систем, используемые в датчиках уровня и расходомерах, а также в промышленных установках и трубопроводах общего назначения, применяемые при устройстве гидросистем жилых и общественных зданий, промышленных объектов. Запорная арматура для трубопроводов, при ее использовании позволяет, прежде всего, остановить поток рабочей жидкости или газа, поэтому она и получила такое название. Запорный клапан не используется (не рекомендуется к использованию) в качестве регулирующего клапана для регулирования потока, для этой цели используются смесители, регулирующие клапаны, дроссели и другие виды технологических устройств регулирования. В зависимости от формы, назначения, конструктивного исполнения, цели использования, запорная арматура может выполнять функцию запорно-регулирующей.

Устройство запорных кранов

шаровый кран в разборе

Чаще всего применяемая в системах распределения разного рода технологических жидкостей и газов запорно-регулируемая арматура устроена в виде шарового крана. Благодаря своим свойствам они необходимы для правильного функционирования установок в частных домах, производственных помещениях, на промышленных предприятиях и везде, где требуется водопровод, газоснабжение. Шаровые краны отключают подачу воды, с помощью рычага, перемещающего стальной шарик в седле клапана. Однако они не регулируют в должной степени скорость потока; они только закрывают или открывают поток. Благодаря своей характерной структуре они очень прочные и надежные. Их устойчивость к проявлению механических повреждений и минимальный риск загрязнения делает их долговечными, и гарантирует их функциональность в течение многих лет после установки.

По своей конструкции шаровой кран собирается в корпусе, имеющем проточку для седла, запорного шарика, рычага открытия клапана. Технологическая жидкость или газ протекают через отверстие в шаре, когда клапан открыт. Когда его закрывают, шарик перемещается в гнезде сторонами без отверстия и блокирует поток. Для перекрытия достаточно поворота рычага на четверть оборота. Эта функция чрезвычайно важна в случае поломки, такой как разрыв трубы, когда поток воды должен быть закрыт быстро, чтобы предотвратить утечку.

Самые популярные типы шаровых кранов:

  • полудюймовый шаровой кран – такой шаровый кран применяется в гидросистемах для подсоединения гидравлических систем в домах, квартирах, разводки водоснабжения внутри зданий, находит применение и для систем отопления;
  • двухдюймовый шаровой кран – устанавливается в качестве основного клапана в жилых домах, на вводе в промышленных зданиях и иных объектах на центральных трубопроводах;
  • фланцевый шаровой кран – монтируется в распределительных устройствах, на трубах больших размеров для усиления механических соединений;
  • шаровой кран с фильтром – помимо своей обычной функции он также фильтрует загрязнения.

Запорно-регулирующую арматуру при выполнении монтажных работ допускается устанавливать практически в любом положении – нужно только обратить внимание на правильное направление движения основной среды, которое должно соответствовать отметке на корпусе.

Как работает запорные и регулирующие краны?

В большинстве случаев запорно-регулирующая арматура находит свою работу на трубопроводах, где требуется контроль объема подачи горячей и холодной воды и давления в системе. Кран обычно имеет рукоятку с перемещением на четверть оборота реже на пол-оборота, чтобы легко переключаться из открытого положения в закрытое положение в случае выполнения таких работ, как устранение течи, выполнение иных ремонтных работ.

шаровый кран

Для вентильных устройств необходимо повернуть рабочий маховик или колесо на несколько оборотов вокруг оси, до тех пор, пока запорный механизм не ляжет на седло и не перекроет поток. Запорная арматура не дает широкой возможности контролировать поток воды или давление, которое максимально в открытом положении. Располагается запорная арматура между источником, центральным распределительным пунктом воды (газа) в доме или ином здании и системой распределения внутри отдельного помещения.

Запорные клапаны используются как отсекающие поток устройства, они обеспечивают перекрытие потока. Их устанавливают до и после таких элементов, как: бойлер, насосы, фильтры, теплообменники, резервуары для горячей воды для бытового потребления, распределители напольного отопления. Кроме того, в этих установках имеются специальные запорные клапаны, имеющие отличную форму для использования («прямые» или угловые), которые позволяют отключать любой радиатор во время технического обслуживания или ремонта, не затрагивая другие радиаторы в установке центрального отопления.

Виды запорной, регулирующей и запорно-регулирующей арматуры

  • Краны. Чаще всего стандартные водопроводные краны диаметром от трех восьмых до одного, полутора дюймов. Обычно это шаровые или вентильные краны на вводе в квартиру, отдельные помещения.
  • Вентили (клапаны). Применяются там же, где и краны, но также могут устанавливаться на трубах диаметром до полутора-двух дюймов, могут устанавливаться на внутридомовых распределительных сетях.
  • Задвижки – устройства для использования на магистральных трубопроводах, диаметром от двух дюймов и более.
  • Заслонки. Применяются на магистральных трубопроводах горячего и холодного водоснабжения, отопления.

Вид запорно-регулирующей арматуры, обеспечивающей регулирование заданных технологическими условиями и параметрами состояний рабочей среды, расхода, а также для поддержания необходимого давления системы в проектных пределах называется регулирующей арматурой.

Это может быть:

  • регулирующий клапан, способный уменьшить или увеличить поток жидкости или газа;
  • запорно-регулирующий клапан, который помимо регулирования может обеспечить полное запирание системы;
  • смесительный клапан, который может обеспечить смешение нескольких потоков в заданной пропорции;
  • регулятор давления прямого действия, устройство, которое используется, если необходимо обеспечить точное регулирование или поддержание давления в системе;
  • регулятор уровня жидкости или газа чаще всего с обратной связью по уровню расхода или иным параметрам.

Как часто нужно обслуживать?

Средний срок службы и регламент обслуживания той или иной запорной арматуры зависит от типа, места использования, нормативных сроков, которые определяются производителем и эксплуатирующей организацией. В среднем, для квартирной запорно-регулирующей арматуры сроки проверки составляют один год. Минимум раз в год запорная арматура должна проверяться на герметичность и исправность. Осмотры запорной арматуры в квартире желательно производить не реже одного раза в полгода. Трубопроводная арматура на магистральных сетях, в распределительных пунктах и на иных технологических узлах обслуживается не реже одного раза в год, чаще всего во время технологических перерывов в работе или при проведении плановых ремонтных работ.

Компоненты сетей водоснабжения, в том числе элементы запорной и запорно-регулирующей арматуры, применяемые в системе водоснабжения, следует выбирать с учетом коррозионной активности воды, чтобы обеспечить нормативные сроки службы. Установки водоснабжения могут быть сделаны только из материалов, имеющих действующий гигиенический сертификат. Одобрение требуется не только для труб, фитингов или арматуры, но и для других материалов, контактирующих с водой, таких как уплотнения, клеи, краски. Об этом следует помнить при выборе той или иной арматуры для сети водоснабжения.

Застой воды в установке может повлиять на работу запорно-регулирующей арматуры за счет увеличения концентрации разного рода активных растворенных веществ, взвешенных веществ и роста бактерий, которые могут оказывать негативное влияние на работу узлов системы. Степень износа зависит от материалов, из которых изготовлена установка, и от ее технического состояния, состава воды из водопроводной сети. Ухудшение качества будет тем больше, чем выше температура и, тем дольше неподвижность воды в системе, поэтому, если эксплуатация той или иной системы не производится – периодичность осмотров и технического обслуживания может осуществляться чаще.

По гигиеническим причинам необходимо промывать систему после периодов бездействия. Фрагменты установок, которые используются редко или в течение короткого периода времени, должны быть изолированы после использования и промыты перед перезапуском. Также перед запуском системы следует выполнять техническое обслуживание запорно-регулирующей арматуры, чтобы удалить окислы, ржавчину, промыть от механических отложений и накоплений песка, иных взвесей, которые могут появляться в результате длительного простоя системы.

Может ли быть запорная арматура регулирующей?

Использование запорной арматуры в качестве запорно-регулирующей или регулирующей допускается и возможно с оптимальными характеристиками лишь на стороне конечного потребителя, там, где используется трубопровод диаметром не более 25-32 мм. Например, при неполном открытии вентильного крана на подающем в квартиру трубопроводе холодной или горячей воды можно обеспечить статическое регулирование давления в системе квартиры, регулировать поток. Но регулирование возможно только в меньшую сторону от максимального потока и давления и при этом не в значительных объемах. И как показывает практика, куда более эффективное регулирование обеспечивается смесителями и другой регулирующей арматурой.

Регулирование потока и давления на магистральных трубопроводах при неполном открытии задвижек и заслонок также может обеспечить снижение давления, потока, но может негативным для работы всей системы магистрального трубопровода и вызвать определенные режимы работы, которые будут отличаться от проектных. Именно поэтому, использование запорной, запорно-регулирующей и регулирующей арматуры должно выполняться только по их прямому назначению, выполняя проектные функции и задачи, которые возложены на тот или иной элемент сети.

Читайте так же:

Запорно регулирующая арматура: характеристики, виды

На чтение 4 мин. Обновлено

Чтобы выполнить техническое обслуживание отдельного участка трубопровода, необходимо использовать запорно-регулирующую арматуру. С ее помощью можно перекрывать и регулировать подачу жидкости или газа во время ремонта системы.

Запорно регулирующая арматураЗапорно регулирующая арматура для водопровода

Характеристика и назначение

Запорно-регулирующая арматура применяется при изготовлении трубопроводов для воды, газа и других жидкостей. Это могут быть системы водоснабжения, отопления, газоснабжения, канализации.

Детали применяются для регулирования давления, скорости потока, температуры носителя без полного отключения всей магистрали. Устанавливаются запорные элементы на местах разветвления, чтобы была возможность в нужный момент перекрывать отдельные контуры. У этих деталей есть ряд технических характеристик, которые обуславливают их возможности:

  • управление — ручное, автоматическое;
  • пропускная способность;
  • возможная настройка регулятора;
  • зона регулирования;
  • диапазон хода запорного механизма;
  • относительная утечка.

Чем выше пропускная способность, тем сильнее поток будет проходить через регулирующий механизм. Это показатель должен соответствовать максимально допустимому давлению, которое выдерживают трубы, чтобы не нарушить целостность трубопровода.

Технические требования

Регулирующая арматура должна соответствовать ряду требований:

  1. Показатель прочности. Он обуславливает долговечность изделия. Деталь не должна иметь видимых повреждений, неровностей, трещин. Соединения должны быть герметичны.
  2. Устойчивость к высоким температурам, кислотам. Это требование относится к разным видам трубопроводов. Если по магистрали протекает химическое вещество, при ее изготовлении используют детали, устойчивые к химии.
  3. Точность регулирования положения запорного клапана. Точные значения указываются на упаковке. Отклонения от показателей производителя считаются браком.
  4. Срок эксплуатации. У изделий есть период, при котором они будут работать без поломок. На этот срок производитель выписывает гарантийный талон.
  5. Внутренняя, наружная герметичность.

Изделия нужно периодически менять, чинить. Из-за этого монтаж должен быть удобным, не вызывать серьезных сложностей.

Принцип работы

Регулировочная арматура работает по одному принципу независимо от ее конструкции. После поворота ручки управления или винта, рабочая часть изделия начинает движение, перекрывая или перекрывая трубопровод.

Классификация

Детали для изготовления трубопроводов принято разделять по разным факторам. Любые виды запорно-регулирующей арматуры продаются в строительном, сантехническом магазине.

Отдельное разделение касается конструкции запорной арматуры:

  1. Шаровые устройства. Внутри корпуса располагается шарик, которые перекрывает ход току жидкости.
  2. Поворотно-дисковые механизмы. Имеют клапан в форме диска, положение которого регулируется вентилем.
  3. Седельные клапана. Запирают ток с помощью плунжера.

Выбирать конструкцию нужно зависимо от требуемых технических характеристик, возможностей.

Шарообразный запорный механизмШарик внутри корпуса

По применению

Виды арматуры по назначению:

  1. Запорные изделия. Предназначены только для перекрытия потока воды, газа или воздуха.
  2. Регулирующие детали. С их помощью можно регулировать подачу рабочего потока, но нельзя полностью перекрыть магистраль.
  3. Запорно-регулирующие изделия. В крайних положениях ручка полностью открывает или перекрывает заслонку. Промежуточные положения предназначены для регулировки рабочего потока.

По способу соединения

По способу соединения выделяется несколько видов арматуры:

  1. Муфтовые — подходят для трубопроводов, работающих на низком, среднем давлении. Имеют резьбу на внутренней стороне.
  2. Цапковые — предназначены для трубок малого диаметра, который работают с высоким давлением.
  3. Штуцерная — детали, на которых с обоих сторон присутствует резьба.
  4. Привариваемая арматура — прочный вид соединения, применяемый для систем, работающих с большим давлением. Главный минус — невозможность разобрать шок.
  5. Фланцевые — соединяются с помощью болтов, гаек. Для герметичности применяются специальные резиновые прокладки.

Каждый из видов соединения имеет особенности, определенный показатель герметичности, прочности.

Замена и монтаж

Существует ряд правил, которые нужно соблюдать при монтаже:

  1. Очищать места соединений от грязи, пыли, налета.
  2. Чтобы запорные детали большого диаметра со временем не провисли, под них нужно сделать дополнительную опору.
  3. Нельзя прилагать слишком большое усилие при закручивании.
  4. На отдельных контурах могут возникать гидроудары, которые могут сломать соединения. Для устойчивости дополнительно к ним требуется установить обратный клапан, который будет гасить давление.
  5. Устанавливать детали только на ровных отрезках трубопровода. На местах сгибов образуется излишнее напряжение, которое может сломать изделие.
  6. Во время установки полностью открывать клапан.

Фланцы должны быть ровными. Любая неровность приведет к потере герметичности.


Запорно-регулирующая арматура применяется для регулировки, полного перекрытия трубопроводов. С их помощью можно отключить систему для починки, замены отдельных элементов.

Регулирующая арматура

Каталог регулирующей арматуры АРМАТЭК

Регулирующая трубопроводная арматура предназначена для регулирования параметров рабочей среды посредством изменения расхода или проходного сечения. Она не обязательно должна обеспечивать полное перекрытие проходного сечения, и ее не следует применять в качестве запорной арматуры. Равно как нежелательно, а иногда недопустимо, перекладывать «обязанности» регулирующей арматуры на запорную арматуру. Для одновременного выполнения функций запорной и регулирующей арматуры существует комбинированный вид ─ запорно-регулирующая арматура.

В действующем ныне «ГОСТ 24856-2014. Арматура трубопроводная. Термины и определения» не рекомендуется называть регулирующую арматуру дроссельной или дроссельно-регулирующей, а запорно-регулирующую арматуру ─ запорно-дроссельной. И совсем недопустимо применение таких «терминов» как «регулируемая арматура» и «запорно-регулируемая арматура».

Какой бывает регулирующая арматура

Производятся различные виды (или правильнее — разновидности) регулирующей арматуры. Из четырех основных типов трубопроводной арматуры в этом качестве используются три — клапаны, краны и дисковые затворы. Только относящиеся преимущественно к запорной арматуре задвижки для регулирования применяются ограниченно. В ряде нормативных документов специально оговаривается нежелательность использования запорной арматуры в качестве регулирующей. Но, как известно, правил без исключений не бывает.

Регулирующая арматура может быть реализована в виде регуляторов. Хотя считать регуляторы самостоятельным типом регулирующей арматуры по конструкции затвора неправильно, поскольку тип арматуры определяется направлением перемещения запирающего или регулирующего элемента относительно потока рабочей среды. А регуляторы ─ это устройства, в которых один из перечисленных выше типов арматуры (например, клапан) является всего лишь частью конструкции.

Основной «массив» регулирующей арматуры формируют регулирующие клапаны, нередко являющиеся наиболее значимым и дорогостоящим элементом контура регулирования.

Регулирующие клапаны могут быть предназначены для выполнения конкретных задач. Например, т. н. дыхательный клапан (другие названия ─ впускной клапан, выпускной клапан) служит для герметизации емкостей, содержащих газ, воздух или пар, обеспечивая поддержание в пространствах этих емкостей заданных параметров давления. С помощью редукционного клапана за счет увеличения гидравлического сопротивления осуществляется снижение рабочего давления в системе.

Существует большое разнообразие конструкций регулирующих клапанов. Они могут иметь один затвор — односедельный клапан или проходное сечение, образованное двумя и более последовательно расположенными на одной оси затворами, ─ многоступенчатый клапан, например, регулирующий двухседельный клапан.

В получающих все большее распространение клеточных клапанах затвор выполнен в виде неподвижной детали, которую из-за наличия в ней профилированных отверстий для пропуска рабочей среды называют клеткой. Перемещающийся внутри клетки плунжер изменяет суммарную площадь открытых сечений этих отверстий, что позволяет клеточному клапану эффективно выполнять регулирующие функции.

Золотник ─ запирающий элемент затвора клапанов, обеспечивающий регулирование расхода рабочей среды, ─ может быть тарельчатым, поршневым (цилиндрическим), сферическим, игольчатым. В последнем случае регулирующий клапан носит название игольчатый клапан.

В качестве регулирующей арматуры применяют обладающие целым рядом преимуществ дисковые затворы. Они требуют мало места для установки, обеспечивают высокую производительность, не приводят к потере давления, с металлическим уплотнением могут применяться в широком диапазоне температур, имеют сравнительно небольшую стоимость.

Хорошо подходят для регулирования вязких жидкостей и пульп шаровые краны. Для управления регулирующей арматурой используются разные приводы: пневматические, гидравлические, электрические.

Основные параметры регулирующей арматуры

Одним из основных параметров регулирующей арматуры является пропускная способность, численно равная расходу рабочей среды с плотностью 1000 кг/м, протекающей через арматуру, при перепаде давлений 0,1 МПа (1 кгс/см). Она послужила базисом, на основе которого сформировано целое семейство параметров, содержащих словосочетание «пропускная способность»: условная пропускная способность, начальная пропускная способность, минимальная пропускная способность, относительная пропускная способность, действительная пропускная способность.

Не менее важный параметр ─ пропускная характеристика ─ зависимость пропускной способности от хода арматуры. Определенная экспериментальным путем, она носит название «действительная пропускная характеристика». Помимо нее есть еще линейная пропускная характеристика, равнопроцентная пропускная характеристика, специальная пропускная характеристика. А также другие характеристики: конструктивная характеристика (зависимость площади проходного сечения в затворе регулирующей арматуры от текущего хода), кавитационная характеристика, рабочая расходная характеристика.

Количественным критерием негерметичности в затворе регулирующей арматуры является параметр, носящий название относительная утечка. Конечно, регулирующая арматура должна обеспечивать герметичность при закрытии, но способность регулировать поток ─ важнее.

Поэтому для регулирующей арматуры особое значение имеют показатели, отражающие ее возможности регулирования рабочей среды, ─ диапазон регулирования, диапазон настройки регулятора, зона регулирования.

При разработке, конструировании, производстве и последующем использовании регулирующей арматуры во внимание принимаются также такие параметры, как нечувствительность, зона нечувствительности, коэффициент кавитации и другие.

Значение регулирующей трубопроводной арматуры

Регулирующей арматуре принадлежит важное место в общей номенклатуре трубопроводной арматуры. Проводимые в России и за рубежом маркетинговые исследования, основанные на анализе мирового и отечественного рынков, неизменно фиксируют высокую долю регулирующей арматуры в общем объеме других видов трубопроводной арматуры.

Регулирование параметров потока рабочей среды, необходимое для эффективного управления технологическими процессами и контроля над ними, ─ технически очень сложная задача. В т. ч. и потому, что изменение положения регулирующего органа зачастую сопровождается динамичным изменением параметров рабочей среды ─ давления и скорости потока.

Без регулирующей арматуры невозможно обеспечить стабильность номинальных режимов и «штатное» протекание переходных процессов. Эффективно работающая регулирующая арматура ─ гарант нормального функционирования трубопроводного транспорта, оборудования энергетической и множества других отраслей.

Так, в теплоэнергетике ее использование помогает обеспечить эффективное управление работой котлов, их безопасную и экономичную эксплуатацию в расчетных режимах. Регулирующая арматура должна быть установлена на питательных линиях каждого котла. Регуляторы давления — обязательный атрибут тепловых пунктов с переменным расходом пара. Использование запорной арматуры для регулирования давления пара не допускается. Чтобы адекватно отвечать на вызовы времени, обусловленные общим усложнением технологий, повышением требований к экономичности и экологической безопасности промышленных систем, регулирующая арматура должна постоянно совершенствоваться. Основными приоритетами являются увеличение ее надежности, уменьшение энергоемкости, рост точности регулирования и быстродействия, повышение коррозионной стойкости. И при этом устройство регулирующей арматуры не может чрезмерно усложняться, поскольку она должна иметь приемлемую стоимость, оставаться удобной в эксплуатации, не требовать сложного и дорогостоящего технического обслуживания в межремонтный период.

Требования к регулирующей трубопроводной арматуре

К регулирующей арматуре предъявляется широкий комплекс требований, которым она должна отвечать на протяжении всего жизненного цикла. В частности, это требования по виду регулировочной характеристики и точности регулирования параметров. Например, регулирования продолжительности циклов закрывания и открывания, а также фиксации затвора в нужном промежуточном положении.

Регулирующая арматура должна быть прочной и жесткой, без пластических и упругих деформаций переносить высокие механические нагрузки.

Как и любая другая трубопроводная арматура, регулирующая арматура не вправе не быть герметичной. Как по отношению к внешней среде, так и к разделяемым затвором участкам трубопровода.

Регулирующая арматура должна быть надежной и долговечной, т. е. способной на протяжении заданного срока гарантированно выполнять свои функции. Гарантированно ─ значит с допустимой интенсивностью отказов, с заданной вероятностью выполняя установленное число циклов срабатывания до первого отказа.

Эксплуатация регулирующей арматуры должна быть удобной и не сопровождаться значительными эксплуатационными расходами. Это означает, что обслуживание регулирующей арматуры не предполагает частой и трудоемкой регулировки, смазки и т. д. Это особенно важно для арматуры, расположенной в необслуживаемых помещениях, установленной на удаленных участках трубопроводов или производствах непрерывного цикла, остановка которых для проведения профилактических работ крайне нежелательна.

Запорно-регулирующая арматура

Широкое распространение получили технические устройства, не ограничивающиеся решением задач, стоящих перед регулирующей арматурой, а способные служить еще и в качестве запорной арматуры, обеспечивая перекрытие потока рабочей среды с определенной герметичностью, что дало повод выделить отдельный вид комбинированной арматуры. Запорно-регулирующая арматура ─ то трубопроводная арматура, сочетающая функции регулирующей и запорной арматуры.

Ее наглядной иллюстрацией могут служить запорно-регулирующие клапаны. Например, клапаны КЗР, предназначенные для регулирования и перекрытия потоков регулируемой среды. Они демонстрируют, как в одном техническом устройстве могут быть успешно объединены запорная и регулирующая арматура для систем отопления.

Запорно-регулирующая арматура для отопления, дающая возможность регулировать параметры теплоносителя, а при необходимости на время отключать отдельные контуры отопления, позволяет сделать централизованные и автономные системы теплоснабжения более удобными, безопасными и энергоэффективными. Это одинаково справедливо как для «малой» сантехнической арматуры, так и для арматуры, используемой в «больших» тепло- и электроэнергетике. В т. ч. в технологических системах, включая системы безопасности, таких сложных и ответственных объектов, как атомные станции любого типа. А также в системах приточной вентиляции, горячего водоснабжения, центральных и индивидуальных тепловых пунктах (ЦТП и ИТП), при регулировании широкого круга технологических процессов в самых разных областях технологий.

Не применяя современную регулирующую арматуру, нельзя обеспечить одновременно надежную и максимально экономичную работу оборудования в самых разных направлениях современных технологий: во всех отраслях энергетики, включая находящуюся в ее авангарде ядерную, трубопроводном транспорте, химической промышленности и других.

виды, конструкции, назначение :: SYL.ru

Часто люди интересуются, какие различают виды арматуры. Многие не знают, для чего она нужна. Больше всего вопросов возникает по поводу регулирующей арматуры. Следует выяснить ее основное предназначение и понять, какие различают виды. Об этом и не только мы поговорим в нашей сегодняшней статье.

Функции арматуры и область применения

Итак, для чего она нужна? Регулирующая арматура нужна для поддержания баланса между параметрами рабочей среды. Происходит изменение расхода материала, либо применяется метод проходного сечения.

регулирующая предохранительная арматура

Где применяется она? Используется регулирующая арматура для отопления, а также для трубопроодного транспорта. Еще ее используют в энергетических установках. Регулирующая предохранительная арматура обеспечивает надежность систем. Ее основная функция заключается в герметизации.

Какие требования выдвигаются к ней?

Требования к регулирующей арматуре предъявляются достаточно серьезные. Она не применяется в качестве запорной арматуры. Каждый из видов должен выполнять свою определенную функцию.

Такая арматура должна обеспечивать регулирование продолжительности таких циклов, как процесс открытия и закрытия. Она отвечает за надежную фиксацию затвора в определенном положении. Важно, чтобы регулирующая арматура отличалась прочностью. Требуется, чтобы она обладала также нужной жесткостью. Конструкция должна выдерживать большие механические нагрузки. Недопустимо, чтобы возникали различного рода деформации и повреждения.

Регулирующая арматура должна быть герметичной. Ей необходимо быть надежной и долговечной. Элементы должны быть удобными в процессе эксплуатации. Еще одно требование состоит в том, чтобы расходы на обслуживание и ремонт деталей не превышали спланированный бюджет.

регулирующая арматура

Если регулирующая арматура располагается в помещениях, где нет возможности часто регулировать и смазывать конструкцию, то она должна служить долгое время без поломок.

Какие бывают виды?

Заводы выпускают несколько видов регулирующей арматуры. К ним относятся:

  1. Клапаны.
  2. Краны.
  3. Дисковые затворы.

Некоторые мастера включают в этот список регуляторы. Не каждый согласится с такой классификацией. Чаще всего, чтобы определить тип арматуры, следует выяснить направление перемещения регулирующего элемента. Оно может меняться по отношению к потоку рабочей среды. Регуляторы отличаются тем, что определенный тип арматуры составляет только часть конструкции.

Какую задачу выполняют клапаны?

Подобные элементы являются основной составляющей регулирующей арматуры. Они представляют собой дорогостоящие детали. Каждый клапан нужен для выполнения определенной задачи. Впускные и выпускные элементы необходимы для герметичности емкостей, в которых хранятся газ, пар. В емкости следует поддерживать определенное давление.

регулирующая арматура виды

Редукционный клапан нужен для понижения рабочего давления в системе. Такой эффект получается за счет того, что увеличивается гидравлическое сопротивление.

Чем отличаются конструкции клапанов?

Регулирующая арматура может быть представлена в форме клапанов. Они отличаются по своей конструкции. Особенности механизма заключаются в том, что у него может быть один либо несколько затворов. Для определенных работ требуется односедельный клапан. Могут использоваться несколько затворов. Когда они лежат на одной оси и имеют определенную последовательность, то образуют проходное сечение.

В наше время пользуются большим спросом клеточные клапаны. В них затвор представляет собой неподвижный элемент. В нем есть специальные отверстия, которые нужны для пропуска рабочей среды. Их часто называют клеткой.

Внутри отверстий перемещается плунжер. Благодаря ему постоянно меняется площадь сечений. В результате клеточный клапан отвечает за регулирующую функцию.

Что такое золотник?

Это один из элементов затвора клапана. Его называют запирающей составляющей. Золотник отвечает за процесс регулирования рабочей среды. Он может быть следующих типов:

  1. Тарельчатый.
  2. Поршневой.
  3. Сферический.
  4. Игольчатый. регулирующая арматура

Особенности дисковых затворов

Такие затворы нередко используются в качестве регулирующей арматуры. Они отличаются рядом преимуществ. Для установки дисковых затворов не нужно много места. Использование данных элементов гарантирует высокую производительность. Они не уменьшают рабочее давление. Дисковые затворы могут использоваться при разных температурах. К плюсам деталей стоит отнести низкую стоимость за единицу.

Дисковые затворы применяют для работы с вязкими жидкостями. Они нужны для регулирования, а также используются для шаровых кранов.

Какие приводы следует использовать?

Регулируемая запорная арматура используется с различными приводами. Для работы применяют:

  • Пневматические.
  • Гидравлические.
  • Электрические.

Параметры арматуры

При рассмотрении регулирующей арматуры, выделяются следующие параметры:

  1. Пропускная способность. Она приравнивается к расходу рабочей среды. Параметр подразделяется на условную пропускную способность, начальную, минимальную. Существует относительная и действительная пропускная способность.
  2. Пропускная характеристика показывает зависимость пропускной способности от хода арматуры.
  3. Относительная утечка.
  4. Диапазон регулирования.
  5. Зона регулирования. регулирующая предохранительная

Прочие особенности

Регулируемая запорная арматура получила широкое распространение на отечественном рынке. Подобный тип арматуры относится к трубопроводной. Он сочетает в себе функции регулирующей, а также запорной. К этой группе относится запорно-регулирующий клапан. В чем его задача? Он нужен для регулирования потоков. Иногда возникает необходимость в перекрытии потоков регулируемой среды. Этот тип арматуры нужен для отопления. Благодаря ему можно регулировать теплоноситель, настраивать его параметры. Появилась возможность отключать отдельные отопительные элементы.

Регулируемая запорная арматура помогает создавать централизованные установки для теплоснабжения. Они становятся более безопасными и удобными для эксплуатации. Повышается энергоэффективность.

предохранительная арматура

На этих принципах базируется работа таких важных объектов, как атомные станции, системы водоснабжения, вентиляции, тепловые пункты. Регулирующая арматура обеспечивает правильное функционирование трубопроводов. В теплоэнергетической отрасли она помогает в управлении котлами. Этот тип арматуры отвечает за безопасность и экономичную эксплуатацию котлов. Она обладает устойчивостью к процессам коррозии, что является плюсом для промышленности.

Заключение

Итак, мы рассмотрели, что собой являет арматура регулирующая. Как видите, это очень важный элемент в трубопроводной системе.

Регулирующая арматура, запорно-регулирующая назначение

Любой трубопровод включает в свою конструкцию устройства, предназначенные для регулировки, отключения и включения, перемещения веществ, которые носят название «арматура». Все они обладают своей классификацией, в том числе и регулирующая арматура. Этот вид позволяет поддерживать давление, уровень и расход в нужных пределах. Рассмотрим подробнее основные виды регулирующей арматуры и их назначение.

Виды регулирующей арматуры

Виды регулирующей арматуры

В силу своих конструкционных особенностей регулирующая арматура очень походит на запорную. Поэтому зачастую данные элементы имеют одинаковую марку. Регулирующие устройства делятся на 2 типа:

  • редукционный, который работает на снижение давления рабочей среды;
  • запорно-регулирующий.

Теперь о видах регулирующей арматуры. Наиболее распространенным видом принято считать регулирующие клапаны, которые также делятся на несколько подвидов:

  • проходные;
  • угловые;
  • смесительные, обладающие трехходовой конструкцией.

К остальным видам регулирующих устройств относятся запорно-регулирующие клапаны, регуляторы давления прямого действия, а также регуляторы уровня.

Обо всех перечисленных устройствах далее более подробно.

Особенности работы регулирующих клапанов

Регулирующий клапан

Регулирующие клапаны, как уже говорилось ранее, относятся к наиболее распространенным видам запорных устройств. Их основная функция – это изменение давления среды, которая проходит по определенной трубопроводной системе. Сфера применения данных устройств:

  • водопроводные системы;
  • системы газоснабжения;
  • магистрали, предназначенные для перемещения нефтепродуктов и газообразных веществ.

Материал, использующийся для изготовления этой арматуры, может быть разнообразным: латунь, чугун, сталь, высоколегированные сплавы. Выбор определенного исполнения зависит от трубопроводной системы и находящейся в ней среды.

В зависимости от особенностей работы все регулирующие клапаны делятся на 2 вида:

  • с ручным приводом, где управление происходит с помощью специально встроенного штурвала, который при необходимости нужно собственноручно вращать. Для труб с большими параметрами такой вариант практически не используется, поскольку приведение регулирующего устройства в работу требует значительных усилий;
  • с автоматическими управлением, где работа выполняется за счет встроенного гидравлического, пневматического либо электрического привода. Для обеспечения своевременного срабатывания затвора в регулирующее устройство входят датчики, которые измеряют существующее давление в системе.

Также существует классификация клапанов-регуляторов в зависимости от их формы:

  • проходные устанавливаются на прямом трубопроводе и никак не воздействуют на направление среды;
  • угловые изменяют направление среды, а значит и самого трубопровода на 90˚;
  • смесительные включают в свою конструкцию 3 патрубка, которые две рабочие среды в совместный поток.

Принцип работы запорно-регулирующих клапанов

Запорно-регулирующий клапан

Основное назначение запорно-регулирующих клапанов – это контроль рабочей среды в трубопроводе и изменение ее расхода. Эта регулирующая арматура может использоваться в следующих системах:

  • сети отопления и горячего водоснабжения;
  • центральные и индивидуальные тепловые пункты;
  • вентиляционная система.

Для каждого из условий существует определенный тип исполнения и используемого материала.

Запорно-регулирующие клапаны являются универсальными регулирующими устройствами. Это объясняется тем, что они не только контролирует расход используемой в трубопроводе среды, но еще и выполняет запорную функцию, способную полностью перекрыть движение потока.

Рассмотрим принцип действия запорно-регулирующей арматуры: внутри корпуса запорный элемент перемещается благодаря вращению штока, который приводится в движение собственноручно либо при помощи предусмотренного привода. Особенностью этого регулирующего устройства является присутствие уплотнителя, благодаря которому при опускании штока происходит полная герметизация системы.

Запорно-регулирующая арматура обладает рядом достоинств, самыми главными из которых является простота в использовании и обслуживании, надежность в эксплуатации. Установка регулирующих устройств возможна не только на трубопроводы стандартного типа, но и на магистрали с нестандартными углами и поворотами. К тому же зачастую они используются для работы в агрессивных средах.

Регуляторы давления прямого действия

Регулятор давления прямого действия

Регулятор давления прямого действия необходим для того чтобы автоматически поддерживать нужный показатель перепада давления на одном из участков системы.

Эта регулирующая арматура делится на 2 вида:

  • до себя;
  • после себя.

Регулятор давления состоит из корпуса, клапана двухседельной конструкции, крышки, дополненной сальниковым устройством, грузового механизма и исполнительного механизма мембранного типа.

Особенностью конструкции такой регулирующей арматуры является наличие сразу двух клапанов на одном штоке. Такая особенность необходима для уравновешивания показателя давления рабочей среды на клапан, и соответственно, на шток.

Оба типа регуляторов отличаются друг от друга только расположением клапанов относительно седел. Регулирующая арматура «после себя» под воздействием давления от грузового механизма благодаря клапанам образует проход в седлах. Суть работы этого регулирующего устройства достаточно проста: при поступлении рабочей среды к нему проходное сечение находится в открытом состоянии, поэтому она проходит за него в трубопровод. Там и происходит увеличение показателя давления, которое перемещается по импульсной трубке к мембране и создает нагрузку для штока в противоположном направлении от воздействия груза, размещенного на рычаге. При достижении усилия большего, чем усилие груза движение штока будет направлено книзу и клапаны закроют отверстия в корпусе.

При настройке такой регулирующей арматуры на определенный показатель давления необходимо подобрать величину груза и его расположением на рычаге.

Отличие принципа работы регулирующей арматуры «до себя» от предыдущего вида в закрытых клапанах под воздействием имеющегося груза. Когда давление в системе увеличивается, то при передаче его через импульсную трубку на мембрану и тем самым создается усилие на шток по направлению противоположную действию груза. Это и приводит к открытию клапанов, что впоследствии ведет к выводу рабочей среды за них. А это значит, что давление в системе начинает снижаться.

Информация о регуляторах уровня

Регулятор уровня

Предназначение регулятора уровня в поддержке уровня рабочей среды (жидкости) в необходимых пределах и заданной высоте. Используемый сосуд может находиться под давлением, а может соединяться непосредственно с атмосферой, что встречается значительно чаще. Такие условия характерны для резервуаров, наполненных нефтепродуктами или водой. Поддержка показателя давления здесь на заданном уровне осуществляется за счет впуска дополнительного объема жидкости. В этом случае регулирующая арматура носит название регулятор питания. Когда жидкость выпускается из резервуара под действием избыточного давления, регулирующая арматура называется регулятором перелива.

Действующими и главными элементами в такой регулирующей арматуре являются датчик положения уровня, чаще называющийся чувствительным элементом и элемент исполнительного действия, представленный в виде клапана регулирующего или запорного действия.

Принцип работы такого приспособления основан на прекращении или регулировании подачи рабочей среды (жидкости) с помощью исполнительного устройства, работа которого зависит от командного оповещения встроенного датчика.

Для регуляторов уровня прямого действия датчик обычно представлен в виде поплавка полой шарообразной формы, подсоединенного к затвору клапана. При увеличении или уменьшении уровня воды больше установленных пределов поплавок создает подъемную силу, которая и перемещает рычаг клапана в направление, заданное для работы исполнительного механизма регулятора.

Заключение

Регулирующая арматура относится к очень важным элементам, присутствующим во всех трубопроводных системах. В функции данных регулирующих устройств входит поддержание давления в системе на должном уровне. Некоторые также дополнительно выполняют и запорную функцию. Можно неустанно перечислять различные виды регулирующей арматуры, но самыми часто используемыми являются регулирующие и запорно-регулирующие клапаны, регуляторы давления прямого действия и регуляторы уровня.

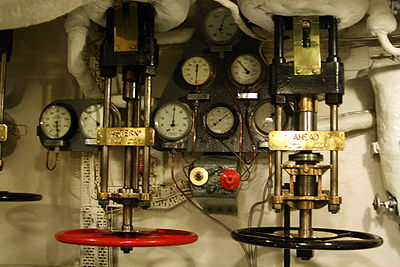

Регулирующая арматура – это… Что такое Регулирующая арматура?

Регулирующая арматура — это вид трубопроводной арматуры, предназначенный для регулирования параметров рабочей среды. В понятие регулирования параметров входит регулирование расхода среды, поддержания давления среды в заданных пределах, смешивание различных сред в необходимых пропорциях, поддержание заданного уровня жидкости в сосудах и некоторые другие. Выполнение всех своих функций регулирующая арматура осуществляет за счёт изменения расхода среды через своё проходное сечение.

В зависимости от конкретных условий эксплуатации применяются различные виды управления регулирующей арматурой, чаще всего при этом используются внешние источники энергии и управление по команде от датчиков, фиксирующих параметры среды в трубопроводе. Используется также автоматическое управление непосредственно от рабочей среды. В современной промышленности уже редко, но все же встречается, основной способ управления регуляторами в прошлом — ручное управление (см. рисунок справа).

В зависимости от параметров рабочей среды (давления, температуры, химического состава и др.) к каждому виду регулирования предъявляются различные требования, что привело к появлению множества конструктивных типов регулирующей арматуры. С точки зрения автоматизации промышленных предприятий каждый из них рассматривается как элемент системы автоматического управления технологическим процессом, протекающим с участием жидких и газообразных рабочих сред и регулирующимся под воздействием получаемой командной информации[1][2][3].

Основные виды конструкций

Блок подготовки воздуха Современный регулирующий клапан с электрическим приводом.

Регулирующий клапан

Эти устройства получили наибольшее распространение среди различных типов регулирующей арматуры. Большинство из них весьма схожи по конструкции с запорными клапанами, но есть и свои специфические виды.

По направлению потока рабочей среды регулирующие клапаны делятся на:

  • проходные — такие клапаны устанавливаются на прямых участках трубопровода, в них направление потока рабочей среды не изменяется;
  • угловые – меняют направление потока на 90°;
  • трехходовые (смесительные) — имеют три патрубка для присоединения к трубопроводу (два входных и один выходной) для смешивания двух потоков сред с различными параметрами в один. В сантехнике такое устройство имеет название смеситель.

Основные различия регулирующих клапанов заключаются в конструкциях регулирующих органов, по этому признаку они разделяются на:

  • односедёльные;
  • двухседёльные;
  • клеточные;
  • мембранные;
  • золотниковые[1][2].

Для управления регулирующими клапанами используются электроприводы, электромагнитные приводы и пневмоприводы. Чтобы усилия от среды и сила трения в направляющих и уплотнении не приводили к снижению точности работы клапана, используются дополнительные устройства — позиционеры[3].

Запорно-регулирующий клапан

С помощью этого устройства осуществляется как регулирование по заданной характеристике, так и уплотнение затвора по нормам герметичности для запорной арматуры, что обеспечивается специальной конструкцией плунжера, имеющего профильную часть для регулирования, а также уплотнительную поверхность для плотного контакта с седлом в положении «закрыто»; такая конструкция является двухседёльной[1][2].

Смесительные клапаны

Используются в тех случаях, когда необходимо в определенных пропорциях смешивать различные среды, например холодную и горячую воду, выдерживая постоянным какой-либо параметр (например, температуру) или изменяя его по заданному закону. Отличие смесительных клапанов от регулирующих заключается в том, что управляющее воздействие, задающее положение плунжера в первых, определяет расходы одновременно двух сред, а не одной, как в регулирующих клапанах[1].

Также как и регулирующие клапаны, смесительные могут управляться с помощью электрического или пневматического привода (см. рис).

Регулятор с мембранным пневматическим приводом и электронным позиционером.

Регуляторы давления прямого действия

Регуляторы прямого действия служат для поддержания постоянного давления в трубопроводе, эта необходимость может возникнуть в реальных рабочих условиях, когда в нём происходят колебания давления рабочей среды, недопустимые для нормальной работы технологической системы или установки.

В отличие от арматуры непрямого действия, в которой для непрерывного регулирования нужно отслеживать специальными датчиками состояние контролируемого параметра и при его отклонении от нормы выдавать командный сигнал приводу, регулятор прямого действия срабатывает непосредственно от среды в контролируемом участке трубопровода без использования посторонних источников энергии. Кроме таких регуляторов, арматурой прямого действия являются предохранительные клапаны, относящиеся к предохранительной арматуре и обратные клапаны, относящиеся к защитной арматуре.

Регулирование давления может производиться после регулятора (по направлению потока среды), в этом случае регулятор называют «После себя», или перед ним, в этом случае он называется «До себя».

Принцип работы:

Предположим, что заданному номинальному давлению в трубопроводе соответствует установившийся поток среды через регулятор, при этом усилие от давления среды на чувствительном элементе компенсируется задатчиком нагружения (пружиной или грузом), то есть система находится в равновесии. При изменении давления в трубопроводе это равновесие нарушается и затвор арматуры перемещается, преодолевая усилие от задатчика, или наоборот, поддаваясь ему, при этом изменятся степень открытия регулирующего органа, а следовательно и расхода среды. С изменением расхода меняется давление и, при достижении исходного его значения, система снова приходит в равновесие и затвор прекращает двигаться.

Наиболее часто встречаются регуляторы прямого действия, оснащенные мембранными приводами. Присоединение регуляторов к трубопроводу, как правило, фланцевое, однако, встречаются регуляторы малых диаметров с резьбовым соединением (муфтовые)[1][2][3].

Регулятор уровня

Регуляторы уровня используются в сосудах, применяемых в энергетических, холодильных и других установках. Управляются они поплавком, по команде от которого происходит впуск дополнительного количества жидкости («регулятор питания») или выпуск избыточного количества жидкости («регулятор перелива»)[1][2].

Другие типы

Также могут использоваться в качестве регулирующей арматуры, но значительно реже, другие типы:

См. также

Примечания

  1. 1 2 3 4 5 6 7 Поговорим об арматуре. Р. Ф. Усватов-Усыскин — М.: Vitex, 2005.
  2. 1 2 3 4 5 Трубопроводная арматура. Справочное пособие. Д. Ф. Гуревич — Л.: Машиностроение, 1981.
  3. 1 2 3 4 Трубопроводная арматура с автоматическим управлением. Справочник. Под общей редакцией С.И.Косых. — Л.: Машиностроение, 1982.

Трубопроводная арматура – всегда готово

Страница 1 из 4

vmfall11_pipeline1

Время от времени мы будем повторно публиковать особенно хорошо принятые статьи, которые ранее публиковались на VALVEMagazine.com, чтобы те, кто их пропустил, могли найти лучших из лучших. Эта статья о трубопроводной арматуре, первоначально опубликованная 7 ноября 2011 г.

Эту страну пересекают сотни тысяч миль важнейших трубопроводов, по которым жизненно важное сырье транспортируется от источников к местам, где оно превращается в топливо и продукты.Для арматурной промышленности это означает бизнес в миллионы долларов.

По данным Hart Data and Mapping Services, Соединенные Штаты имеют более 700 000 миль трубопроводов сырой нефти и природного газа – около 100 000 миль береговых трубопроводов сырой нефти и более 600 000 миль наземных газопроводов. Это число будет значительно увеличиваться по мере того, как на континенте ведется бурение различных сланцевых залежей. Эти кажущиеся бесконечными гирлянды труб имеют одну общую черту: все они содержат большое количество клапанов, оптимизированных для условий эксплуатации трубопровода.

ЧТО В ТРУБОПРОВОДЕ?

При эксплуатации трубопроводов используются как четвертьоборотные, так и многооборотные запорные клапаны, а также обратные клапаны. Те, которые предназначены для трубопроводов газа или сырой нефти, спроектированы и испытаны в соответствии со спецификацией 6D «Трубопроводная арматура» Американского института нефти (API). Документ, который также опубликован Международной организацией по стандартизации как ISO 14313, включает требования к задвижкам, шаровым, обратным и пробковым клапанам. До середины 1950-х годов выбор клапана для использования в системах блокировки трубопроводов был простым – задвижки использовались, потому что шаровой кран трубопровода еще не был изобретен.В то время также использовались некоторые пробковые клапаны, но большинство конструкций этих клапанов были с уменьшенным отверстием, которые нельзя было использовать скребком.

Термин «свинки» не имеет ничего общего с выбором мяса на завтрак. Скорее, это означает «пригодность для скребка» – другими словами, устройства, предназначенные для очистки или проверки внутренней части трубопровода («скребки»), также могут проходить через отверстие клапана без зацепления за отверстие с уменьшенным диаметром или другая внутренняя проекция в клапане. Требование к задвижкам API 6D заключается в том, чтобы их размеры внутреннего отверстия были точно определены, чтобы обеспечить прохождение скребков.

vmfall11_pipeline_sidebar С появлением в последние несколько десятилетий качественных шаровых кранов для трубопроводов, продажи задвижек для трубопроводов упали. Между тем шаровые краны для трубопроводов, которые представляют собой цапфы, в настоящее время находят применение во всех типах трубопроводов, особенно в сфере природного газа. Тем не менее, противники существуют.

«Некоторые компании стойко закрепилась в затворе,» по словам Дэвида Fehrenkamp, ​​старшего инженера по продажам с Кэмероном. Он также добавляет, что «при эксплуатации многих трубопроводов природного газа четверть оборота составляет более 100%.”

Так почему же многие владельцы трубопроводов предпочитают задвижку для обслуживания трубопроводов? Продуктовые трубопроводы, по которым проходят жидкости, такие как бензин, дистилляты, дизельное топливо и другие готовые нефтепродукты, являются популярным местом для грубой и готовой задвижки. «Мы используем плоские задвижки для большинства наших магистральных клапанов, но мы используем расширяющиеся задвижки на нашей производственной линии от Техаса до Пасадены», – говорит Билли Дейгл, специалист по техническому обслуживанию компании Marathon Pipe Line LLC (MPL). «Мы используем расширение задвижки для станции запорной арматуры и свиных пусковых установок.Работать с пусковой установкой и приемником для свиней сложнее из-за мусора, образующегося при очистке скребков, поэтому мы выбираем расширяющиеся заслонки из-за их прочности », – добавляет он.

vmfall11_pipeline2 Шаровые, обратные и коллекторные клапаны обычно используются при обслуживании трубопроводов.

Споры о четвертьоборотных и задвижках обостряются, когда цена становится главным фактором выбора. Шаровой кран трубопровода с поворотной цапфой на четверть оборота намного дешевле в изготовлении, чем задвижки большого размера с их большими и дорогими литыми корпусами.Еще один фактор, который склоняет маятник к четвертьоборотной трубопроводной арматуре, – это наличие и доставка четвертьоборотной продукции. Поскольку бурение на сланцевых месторождениях по всей стране стремительно растет, Ференкамп говорит, что запросы клиентов о сроках поставки звучат так: «Торопитесь, спешите, спешите, мне это нужно сейчас!» Изготовленный внутри страны шаровой кран с цапфой для трубопровода может быть построен примерно за четыре недели, что примерно соответствует времени, необходимому для получения хорошей отливки задвижки в самых удачных обстоятельствах.Затем могут потребоваться дополнительные четыре-шесть недель для завершения обработки, сборки и испытаний задвижки.

.Завод по производству шаровых кранов для трубопроводов

, производственная компания OEM / ODM по индивидуальному заказу для трубопроводных шаровых кранов

Всего найдено 506 заводов и компаний по производству шаровых кранов для трубопроводов с 1 518 продуктами. Выбирайте высококачественные шаровые краны для трубопроводов из нашего огромного набора надежных заводов по производству шаровых кранов для трубопроводов. Бриллиантовый член
Тип бизнеса: Производитель / Завод , Торговая компания
Основные продукты: Шаровые Клапаны , Обратные клапаны , Задвижки Клапаны , Шаровые клапаны , Дисковые затворы
Mgmt.Сертификация:

ISO 9001, ASME

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: Собственный бренд, ODM, OEM
Расположение: Вэньчжоу, Чжэцзян
Золотой член
Тип бизнеса: Производитель / Завод
Основные продукты: Пластиковый клапан , пластиковая диафрагма Клапан , диафрагма ПВДФ Клапан , ПВХ Шар Клапан , ПВХ клапан
Mgmt.Сертификация:

ISO 9001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM
Расположение: Нинбо, Чжэцзян
Бриллиантовый член
Тип бизнеса: Производитель / Завод
Основные продукты: Шаровой Клапан , Задвижка Клапан , Проходной клапан , Обратный клапан , Дисковый клапан
Mgmt.Сертификация:

ISO 9001, ISO 9000, ISO 14001, ISO 14000, OHSAS / OHSMS 18001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: Собственный бренд, ODM, OEM
Расположение: Вэньчжоу, Чжэцзян
Бриллиантовый член
Тип бизнеса: Производитель / Завод
Основные продукты: Задвижка , клапан , шаровой шарнир , , клапан , клапан , плоская задвижка, , клапан , проходной канал, , клапан , плоская задвижка, , клапан
Mgmt.Сертификация:

ISO9001: 2008, ISO14001: 2004, OHSAS18001: 2007

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: Собственный бренд, OEM
Расположение: Вэньчжоу, Чжэцзян
Золотой член
Тип бизнеса: Производитель / Завод , Торговая компания
Основные продукты: Регулирующий клапан , шаровой Клапан , запорный клапан , проходной клапан , обратный клапан
Mgmt.Сертификация:

ISO 9001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM, ODM, собственный бренд
Расположение: Шанхай, Шанхай
Бриллиантовый член
Тип бизнеса: Производитель / Завод , Торговая компания
Основные продукты: Шар Клапан , полностью сварной Шар Клапан , запорный клапан из нержавеющей стали Клапан , шаровой шарнир из нержавеющей стали Клапан , обратный клапан
Mgmt.Сертификация:

ISO 9001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM
Расположение: Вэньчжоу, Чжэцзян
.

Завод водопроводных клапанов, Изготовленная на заказ водопроводная арматура OEM / ODM Производственная компания

Всего найдено 967 заводов и компаний по производству клапанов для водопроводов с 2 901 продуктом. Получите высококачественную арматуру для водопровода от нашего большого выбора надежных заводов по производству трубопроводной арматуры. Бриллиантовый член
Тип бизнеса: Производитель / Завод
Основные продукты: Смесительный клапан , газовый регулятор, вода редукционный клапан
Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: Собственный бренд, ODM, OEM
Расположение: Тайчжоу, Чжэцзян
Производственные линии: 8
Бриллиантовый член
Тип бизнеса: Производитель / Завод , Торговая компания
Основные продукты: Шаровые клапаны , обратные клапаны , запорные клапаны , шаровые клапаны , дисковые затворы
Mgmt.Сертификация:

ISO 9001, ASME

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: Собственный бренд, ODM, OEM
Расположение: Вэньчжоу, Чжэцзян
Золотой член
Тип бизнеса: Производитель / Завод
Основные продукты: Пластиковый клапан , пластиковая диафрагма клапан , мембрана ПВДФ клапан , шаровой клапан из ПВХ , клапан из ПВХ
Mgmt.Сертификация:

ISO 9001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM
Расположение: Нинбо, Чжэцзян
Бриллиантовый член
Тип бизнеса: Производитель / Завод , Торговая компания
Основные продукты: Фильтр для воды , Смягчитель воды , Регулирующий клапан , Корпус фильтра, Пластиковый резервуар
Mgmt.Сертификация:

ISO9001: 2015

Собственность завода: Частный собственник
Объем НИОКР: ODM, OEM
Расположение: Нинбо, Чжэцзян
Бриллиантовый член
Тип бизнеса: Производитель / Завод , Торговая компания
Основные продукты: Регулирующий клапан , редукционный клапан , предохранительный клапан , дроссельный клапан , запорный клапан
Mgmt.Сертификация:

ISO 9001, ISO 14001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: Собственный бренд, ODM, OEM
Расположение: Вэньчжоу, Чжэцзян
Бриллиантовый член
Тип бизнеса: Производитель / Завод , Торговая компания
Основные продукты: Клапан , Клапан-бабочка Клапан , Клапан-бабочка , Клапаны , Задвижка Клапан
Mgmt.Сертификация:

ISO 9001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM, собственный бренд
Расположение: Тяньцзинь, Тяньцзинь
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
