Арматура для системы отопления. Виды. Для чего нужна

Правильно сконструированная система отопления представляет собой совокупность элементов, обеспечивающих комфортную температуру в жилых, коммерческих, промышленных помещениях.  К обязательным составляющим системы отопления относятся: котёл, радиаторы, трубы.  Но также система включает компоненты управления – арматуру для систем отопления, без которой невозможна автоматическая работа комплекса. Поэтому её монтаж – важный аспект возведения системы отопления.

Перед обустройством системы отопления, необходимо разобраться в роли, которую играет определённый тип арматуры. Общее назначение — это выполнение регулировки обилия теплоносителя и распределение его по контурам системы, уменьшение/увеличение объёмов теплоносителя в определённых случаях.

Запорная арматура

Такой тип арматуры уменьшает/прекращает подачу теплоносителя в определённом месте трубопроводов или радиаторов. Делается это в принудительном порядке.

Как правило, представлена в виде краников, задвижных элементов с различными конструктивными особенностями. Выбирая модель запорной арматуры для систем отопления следует учитывать способ монтажа и материал, из которого она изготовлена.

Качественный элемент должен выдерживать пиковые температуры, которые способна выдать система и максимальный уровень давления. Эта информация фиксируется производителем в инструкции по эксплуатации или на корпусе запорной арматуры.

Запорная арматура – один из самых важных составляющих отопительной системы. Монтаж осуществляется по всему периметру в местах, где может потребоваться ограничение потоков теплоносителя.

Почти все заводы, выпускающие данные изделия, предоставляют широкий ассортимент моделей для выбора подходящей. Существуют особые параметры, на которые следует обращать внимание при покупке.

1. Для присоединения к магистрали запорная арматура оснащена патрубками. Диаметр которых играет значимую роль. Устройство не должно вызывать какие-либо ограничения потока и объёма вода в открытом состоянии.
2. От уровня регулировки зависит точность. Шаровые краны могут быть использованы для быстрой остановки потоков теплоносителя, а клиновидные позволяют выполнять постепенную регулировку объёмов подаваемой жидкости.
3. Возможность монтажа автоматического регулирующего элемента открытия крана тоже принимается во внимание при выборе продукции.

Важно не только понимать, как правильно осуществить монтаж, но и учитывать эксплуатационные качества арматуры, знать её устройство. Самостоятельные попытки произвести установку арматуры без особых навыков и знаний может повлечь за собой множество проблем. Например, неверно установленная арматура будет пропускать теплоноситель сквозь себя или воздух. Давление будет низким и расход жидкости увеличится. Не говоря уже о протечках и других неисправностях.

Типы кранов отопления

Использование таких элементов легко объясняется конструктивными особенностями и ассортиментом, представленным на рынке. Запорная арматура выражается в двух типах кранов:

• шаровые;
• штоковые.

Первые оснащены шаром, который имеет отверстие. Когда рукоять поворачивается, осуществляется регулировка диаметра внутри. Таким образом осуществляется регулировка силы потока жидкости в трубопроводной системе. Характеризуется данный элемент простотой в перекрытии потока.

Пример шарового крана с разъемным соединением

Штоковые, или вентили, используют для запирания шток, оснащённый прокладкой из резины или керамики. Чтобы прекратить/восстановить подачу воды, придётся выполнить несколько оборотов рукоятки. Этот элемент применим в качестве инструмента для более точной регулировки силы потока.

Запорный вентиль

Установка и выбор арматуры выполняется с учётом эксплутационных параметров системы отопления. В противном случае, будет непросто добиться необходимого функционала и задач, поставленных перед арматурой.

Задвижки отопления

Внешне напоминают вентили, но отличаются более крупными размерами. Также иной внешний вид имеют внутренние каналы. За счёт волнового строения внутри, такие элементы обеспечивают исключительную защиту при заметных перепадах давления. Задвижки позволяют сохранить шток в целостности и обеспечить герметизацию арматуры. Их монтаж осуществляют на областях трубопровода, диаметр которых выше 100 мм.

Арматура для радиаторов отопления

На рынке представлен большой ассортимент подобных элементов. На радиаторы отопления устанавливаются:

• радиаторные краны;
• термоголовки;
• краны Маевского.

Радиаторный кран – арматура для плавной и равномерной подачи теплоносителя в радиатор системы отопления. Он защищает от внезапных перепадов давления. Существуют угловые и прямые радиаторные краны. Подбираются с учётом конструктивных особенностей установки.

Простой радиаторный вентиль

За счёт плавной регулировки можно установить необходимый уровень подачи теплоносителя с учётом требуемого температурного режима в помещении. Двойная изоляция обеспечивает защиту и делает процесс регулировки более точным.

Термоголовка

Состоит из:

• корпуса;
• сильфона;
• штока;
• толкателя;
• возвратной пружины.

Регулирующая головка для радиатора

Принцип работы заключается в воздействии комнатного воздуха на сильфон, расположенный в закрытом пространстве. Наполнитель расширяется, сильфон становится больше и через шток с толкателем он воздействует на штифт термостатического клапана. Внутри последнего, шток с золотником опускается вниз, снижая пропускную способность. Так происходит ограничение подачи теплоносителя.

Кран Маевского

Данная радиаторная арматура редназначена для выпуска воздуха из радиатора. Другими словами, помогает снизить давление в системе отопления. Выпускается в нескольких вариациях. Существуют также автоматические. Применимы в:

• многоквартирных домах;
• многоэтажках;
• административных зданиях;
• системах жилых кварталов;
• производственных помещениях;
• офисных зданиях.

Состоит из металлического корпуса с маленьким отверстием, пластиковой внутренней обоймы. Внутри неё имеется резьба и зажимной болт. В обойме выполнено отверстие для выпуска теплоносителя. Обойма способна вращаться на 360 град.

Запорно-регулирующая арматура

Разновидность трубопроводной арматуры для систем отопления служит для выполнения регулировки параметров рабочей среды. В зависимости от ситуации используются различные типы управления. Но принцип работы всегда заключается в изменении расхода проходимого теплоносителя, перекрытия или распределении объёмов.

Трёхходовой клапан

Один из типов, работающий за счёт регулирования потоков теплоносителя в отопительных системах. Основной задачей его является изменение направления, смешивание или разделение рабочего потока, требуемых в определённых ситуациях. Оснащён тремя отверстиями с индивидуальным назначением. Работа базируется на основе попадания рабочего потока и регулировке направления специальным затвором, установленным внутри изделия.

Балансировочный вентиль

Служит для регулировки проходимого сечения для пропуска жидкого теплоносителя в заданном количестве. Расход не будет неизменным. Его уровень зависит от разницы в перепадах давления. Балансировочным арматурным клапаном называется из-за количественного соотношения между двумя параметрами расхода жидкости, предназначенной для обогрева помещения. Как правило, не используется в системах отопления, в которых малый расход теплоносителя. В основном, применяется, когда есть смысл в создании сопротивления на контурах для уравнивания потоков. Позволяет получить регулярный равномерный расход теплоносителя, не зависящий от перепадов в мощностях насосных агрегатов. Другими словами, исключает возможность превышения перепадов давления.

Смесительный модуль

Служит для расширения системы отопления. Позволяет правильно управлять насосом отопительного контура. Расширяет применение автоматики и управления прямыми контурами, контурами со смешением, буферными накопителями энергии.

Чтобы обустроить систему отопления правильным образом, следует ознакомиться с функционалом арматуры отопления и понять её общую задачу – осуществление регулировки потоков жидкого теплоносителя для исключения расхода и контроля комфортного температурного режима. При помощи этих простых и удобных компонентов, пользователь сможет настроить систему отопления так, как ему удобно. Каждый представленный тип отвечает за те или иные функции, без которых не обойтись.



Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Запорная арматура на отопление – существующие типы и их описание

Качественная запорно регулирующая арматура для отопления монтируется в контуре для обеспечения максимально возможной энергоэффективности и экономичности обогрева. Она используется в рамках создания автономных систем отопления в частных домах, при разводке отопительных приборов в многоквартирных зданиях, а также при проектировании центральных систем теплоснабжения.

Содержание

• 1 Запорная арматура
  • 1.1 Шаровые краны
  • 1.2 Запорные клапаны
  • 1.3 Игольчатый кран
  • 1.4 Задвижки
• 2 Запорно-регулирующая арматура
  • 2.1 Балансировочный клапан
  • 2.2 Обратный клапан
  • 2.3 Подпиточный клапан
  • 2.4 Термоклапан
  • 2.5 Сбросной клапан
  • 2.6 Перепускной клапан

Запорная арматура

В отопительных системах запорная арматура на отопление используется для контроля подачи теплоносителя, а также для размыкания контура. Она позволяет контролировать процесс отопления, делая его более эффективным и рациональным. В большинстве случаев запорный кран на батарею отопления устанавливается на участках обвязки радиатора трубопроводом. Помимо функциональных преимуществ такое решение несет и практическую пользу – перекрыв запорный вентиль для батареи отопления, домовладелец сможет провести ремонт отопительного прибора без остановки работы всей системы обогрева. В настоящий момент запорная арматура для отопления представлена широким перечнем приборов.

Часто используются в отопительных системах следующие типы устройств:

• запорные клапаны;
• шаровые краны;
• игольчатый вентиль;
• задвижки.

Эти элементы изготавливаются из прочных металлов устойчивых к коррозии и действию высоких температур. Арматура запорного типа защищает контур от возникновения критических аварийных ситуаций и повышает надежность системы отопления, способствуя минимизации негативных последствий при выходе из строя отдельного отопительного прибора.

Шаровые краны

Шаровый кран – это запорная арматура для радиаторов отопления, которая устанавливается для регулирования подачи теплоносителя. Конструкция арматуры предусматривает наличие накидной гайки, внутренней резьбы, заглушки и воздуховыпускного устройства, предназначенного для спуска воздуха из системы.

При выборе данного вида арматуры необходимо обратить внимание на материал, из которого изготовлен кран и наличие уплотнительных колец, повышающих срок эксплуатации элемента в контуре. Хорошо себя зарекомендовали латунные краны, которые отличаются повышенной износостойкостью и устойчивостью к коррозии.

Запорные клапаны

Данный вид арматуры применяют для обеспечения возможности замены радиаторов без слива теплоносителя с контура. По особенностям конструкции различают угловые и прямые запорные клапаны. Причем некоторые модели могут оснащаться спускным механизмом для плавного снижения давления в контуре. Для запорных клапанов характерна шланговая насадка – она позволяет производить монтаж устройства максимально быстро и просто.

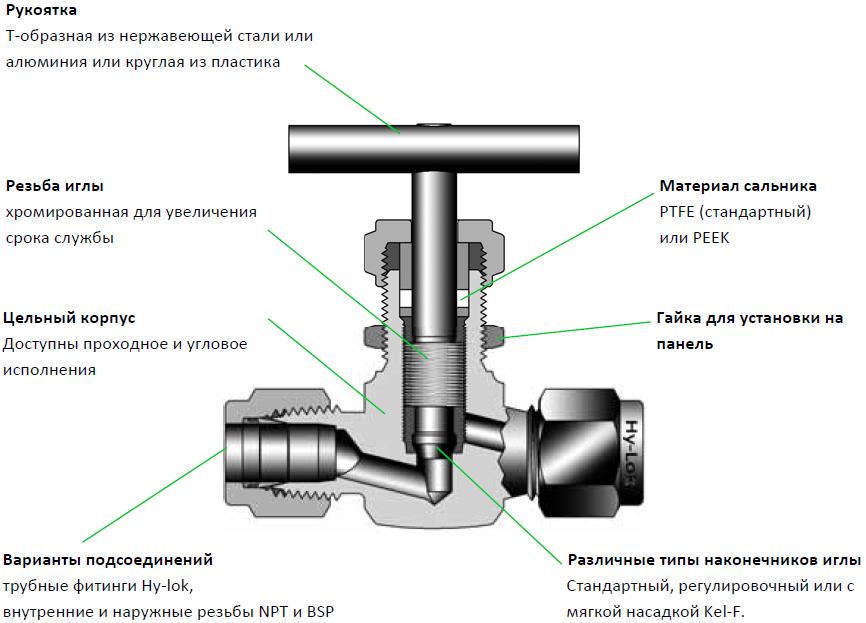

Игольчатый кран

Функции, которые выполняет игольчатый кран для отопления, могут быть различными. В зависимости от конструкции это устройство может выполнять запорную, регулирующую и балансировочную функцию. В системах отопления чаще всего используют запорный игольчатый вентиль для радиатора отопления, который позволяет плавно перекрывать поток и избегать возникновения гидроударов, губительных для системы. В отличие от шарового крана, имеющего два положения работы, игольчатый вентиль может работать в трех положениях:

1. «закрыт»;
2. «открыт»;
3. «частично закрыт».

Задвижки

Данный тип арматуры выполняет исключительно запорную функцию. Из-за особенностей конструкции он может работать в двух режимах – механизм оборудован запирающим элементом, расположенным перпендикулярно к потоку теплоносителя. В открытом положении задвижка подает теплоноситель в контур, а в закрытом препятствует его циркуляции. Среди особенностей задвижки стоит отметить малое гидравлическое сопротивление, создаваемое в контуре, оптимальный диаметр внутреннего сечения, который совпадает с диаметром трубопровода, простой монтаж и высокую надежность.

Запорно-регулирующая арматура

Помимо запирающих функций, предотвращающих аварийные ситуации на контуре, арматура может использоваться для регулирования подачи теплоносителя. Выделяют отдельный диапазон запорно-регулирующей арматуры, при использовании которой в контуре, можно плавно регулировать температуру теплоносителя, стабилизировать давление в контуре, а также контролировать направление циркуляции воды в системе.

Арматура запорно-регулирующего типа представлена следующими элементами:

• балансировочный клапан;
• обратный клапан;
• подпиточный клапан;
• термоклапан;
• сбросной клапан;
• перепускной клапан системы отопления.

Балансировочный клапан

Монтажники используют балансировочный клапан для системы отопления в целях балансировки нескольких гидравлических контуров. Данный механизм позволяет повысить эффективность работы системы отопления, поскольку помогает четко контролировать допустимый расход теплоносителя. Грамотно подключенный балансировочный клапан для системы отопления принцип работы которого состоит в равномерном распределении теплоносителя по всем участкам системы с помощью специального клапана, может полноценно функционировать в сложных условиях. В частности, клапан выдерживает сильные скачки давления в контуре и высокую скорость циркуляции теплоносителя по трубам.

По конструкции, балансировочный клапан для системы отопления цена которого составляет около 150 долларов для модели прямого действия, состоит из нескольких ключевых элементов:

1. корпус из стали, латуни или силумина;
2. мембранная перегородка;
3. фиксатор положения;
4. индикатор затвора;
5. патрубок;
6. измерительная диафрагма.

Обратный клапан

Данный тип регулирующей арматуры позволяет предотвратить гидроудары и повышает надежность системы. Как можно понять из названия арматуры, клапан не допускает обратный ток теплоносителя в системе. Для оптимального сочетания с контуром, необходимо подобрать клапан с соответствующим диаметром внутреннего сечения. Конструкция устройства довольно проста – главный элементом клапана является пружина, которая удерживает шток и закрывает его в случае возникновения аварий на контуре. Более подробно про обратный клапан можно прочитать в нашей статье «Зачем необходим обратный клапан для отопления».

Подпиточный клапан

Для того чтобы циркуляция теплоносителя была эффективной, в контуре должно присутствовать оптимальное количество воды или антифриза. Поэтому подпиточный клапан для системы отопления является обязательным элементом любого контура. Этот тип арматуры позволяет компенсировать возможные потери теплоносителя, обусловленные применением кранов Маевского, спусковых клапанов или наличием протечек в отопительных приборах.

Функция, которую выполняет клапан подпитки системы отопления, состоит в том, чтобы контролировать количество теплоносителя в контуре и по необходимости восполнять его.

Лучше всего использовать в контуре клапан автоматической подпитки системы отопления, который оснащен редукционным механизмом и специальной мембраной, находящейся под давлением теплоносителя.

При понижении давления в контуре – теплоноситель не оказывает давления на мембрану, шток, толкаемый пружиной, падает и открывает просвет в седле. В результате контур подпитывается из водопровода до тех пор, пока давление в системе не нормализуется.

Термоклапан

Регулирующий термоклапан для радиатора отопления является одним из самых эффективных видов арматуры. Клапан позволяет увеличить функциональность контура и сделать процесс обогрева простым, комфортным и рациональным.

Он может быть автоматическим и механическим. Механический термоклапан для отопления состоит из двух основных деталей. Это термоголовка и клапан. Автоматический аналог имеет более сложную конструкцию.

Для автоматического термоклапана характерно наличие следующих элементов:

• термодатчик встроенного или выносного формата;
• программатор;
• автоматическая система управления.

Автоматический термоклапан регулирует температуру в контуре согласно настройкам, заданным пользователем предварительно. Это устройство имеет довольно высокую стоимость и позволяет максимально оптимизировать работу системы.

Сбросной клапан

Если давление в системе превысит норму, то неизбежен риск аварий, повреждений контура и даже взрыв котла. В виду этого монтажники используют клапан сброса давления в системе отопления, который в случаях аварии или перегрева теплоносителя не допустит скачков давления. Выбирая место для установки арматуры данного типа, следует учитывать, что наибольшая вероятность роста давления теплоносителя возникает в котле в результате перегрева теплоносителя.

Даже современные модели котлов, в которых установлен газовый клапан для котла, не застрахованы от аварийных ситуаций на сто процентов.

Рекомендуется устанавливать сбросной клапан для отопления как можно ближе к котлу, на трубопроводе подачи.

Выбирая модель, стоит обратить внимание на клапаны, оборудованные дополнительными опциями в виде манометров и воздухоотводчиков. Такие клапаны более надежны и практичны.

Перепускной клапан

Данный вид арматуры используется для нормализации разницы давления между подачей и обраткой. Обязательно использовать перепускной клапан системы отопления в контурах с подключенными термоклапанами. Эти устройства способствуют созданию перепадов давления на определенных ветках контура и приводят к снижению эффективности системы обогрева. Перепускные клапаны нормализуют разницу в давлении, и возвращают контуру производительность и эффективность.

Запорная арматура для системы отопления представлена широким спектром устройств различного назначения. Однако выбор конкретного типа арматуры должен производиться в соответствии с проектом отопления, разработанным для конкретного здания. Такие меры обусловлены тем, что в каждом доме установлены разные типы трубопроводов и отопительных приборов, исходя из спецификации которых, и должен производиться индивидуальный подбор арматуры.

Взаимодействие регулирующих клапанов и гидросистем

Опубликовано Лиза Хики на 23 фев. 2021 г., 09:00

Клапаны с электроприводом контролируют и регулируют расход воды в водяной системе отопления и охлаждения. Расход через зависящие от давления клапаны изменяется по мере изменения давления (∆P) на отверстии клапана. К типичным клапанам, зависящим от давления, относятся шаровые клапаны, зональные клапаны, характерные регулирующие клапаны,  9Стандартные шаровые краны 0007, и поворотные затворы. Когда давление в системе изменяется, расход будет иметь одинаковую реакцию. По мере того, как перепад давления уменьшается на регулирующем клапане, зависящем от давления, расход уменьшается, что приводит к голоданию змеевика или ответвления. Когда перепад давления на регулирующем клапане, зависящем от давления, увеличивается, расход увеличивается, заливая змеевик или ответвление. Переполнение катушки обычно вызывает то, что мы называем синдромом низкой дельты T. Этот синдром обычно увеличивает энергопотребление насосов охлажденной воды, снижает общую эффективность работы системы, подрывает комфорт жильцов и увеличивает общие эксплуатационные расходы.

Независимые от давления клапаны являются лучшим решением для зависимых от давления клапанов, поскольку они регулируют и поддерживают постоянный поток в змеевике или ответвлении независимо от колебаний давления в системе. Это как оставить балансировщика на проекте, а они постоянно корректируют поток.

С клапаном, не зависящим от давления (PI), один клапан заменяет два клапана. Клапан, независимый от давления (PI), сочетает в себе динамический балансировочный клапан и регулирующий клапан для обеспечения точного и стабильного потока при сохранении сбалансированной системы, даже когда поток колеблется при изменении потребности. Когда стандартный регулирующий клапан (зависящий от давления) имеет завышенный размер при средних и легких нагрузках (95-99% времени работы), он может колебаться или биться. Независимый от давления клапан имеет равнопроцентную кривую отклика при любых условиях, что приводит к линеаризации выходной мощности управляющего сигнала. Клапан, не зависящий от давления, обеспечивает постоянный поток для каждой степени открытия шара без необходимости регулировки. Для поддержания динамической балансировки ПИ-клапану требуется перепад давления не менее 5 фунтов на квадратный дюйм. Минимальный перепад давления значительно меньше, чем у регулирующего клапана, зависящего от давления, и регулятора контура/балансировочного клапана вместе взятых. Значения PI позволяют снизить давление напора насоса и снизить высокие затраты, связанные с перекачиванием.

С клапаном, не зависящим от давления, колебания давления больше не являются проблемой; клапан действует с присущим клапану характерным авторитетом. В системах с прямым возвратом могут использоваться клапаны, не зависящие от давления, для достижения самобалансирующегося режима и устранения дорогостоящего обратного обратного трубопровода.



Расчет клапана, зависящего от давления, не может быть точным без четкого понимания гидравлической системы. Хотя клапаны являются конечным элементом управления, балансировка, размер змеевика, кривая срабатывания змеевика и потери в трубопроводе играют роль в точном выборе размера. Регулирующий клапан не может быть адекватного размера без полного анализа системы. Все компоненты взаимодействуют в гидравлической системе, поэтому клапаны не могут рассматриваться как простой предмет сами по себе.

Вместо этого необходимо учитывать всю гидравлическую систему.

Для точного определения размеров и выбора клапанов требуется большое количество данных, но когда все это недоступно, точность может пострадать. Спецификации не всегда учитывают заводские условия, и клапаны могут иметь неправильный размер. В таких ситуациях следует проконсультироваться с инженером-проектировщиком. Каждый процесс, каждая катушка имеет уникальный отклик. Нелегко разработать клапан для каждого процесса управления.

Для получения дополнительной информации и рекомендаций обратитесь в местную службу поддержки Belimo.
