Регулятор расхода и давления прямого действия «РР (РД)» в Санкт-Петербурге


Регулятор расхода и давления прямого действия «РР (РД)» предназначен для поддержания постоянства напора, перепада и расхода воды и пара на абонентских вводах жилых и промышленных зданий, а также в других отраслях промышленности. Принцип действия узла основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на мембранном узле.



Технические характеристики

Наименование параметра

Значения

Диаметр условного прохода, Ду, мм

25

32

40

50

80

100

Условная пропускная способность, Кvy, м3/ч

6,3

10

16

25

60

80

Диапазоны настройки регулируемого давления, МПа

0,04-0,16, 0,1-0,4, 0,16-0,63

Зона пропорциональности в % от верхнего предела настройки, не более

20

Зона нечувствительности в % от верхнего предела настройки, не более

4

Относительная нерегулируемая протечка в % от Кvy, не более

0,1

Температура регулируемой среды, С

от 0 до 180

Масса, кг, не более

23,5

26

28,5

34,5

56

58



Габаритные и присоединительные размеры


Размеры,мм

n, шт.

Dy

H

h2

D1

D2

D3

D4

L

B

B1

100

850

535

215

158

180

18

350

310

280

8

80

800

535

195

133

160

310

4

50

720

495

160

102

125

230

40

690

465

145

88

110

200

32

655

455

135

78

100

180

25

645

445

115

68

85

14

160



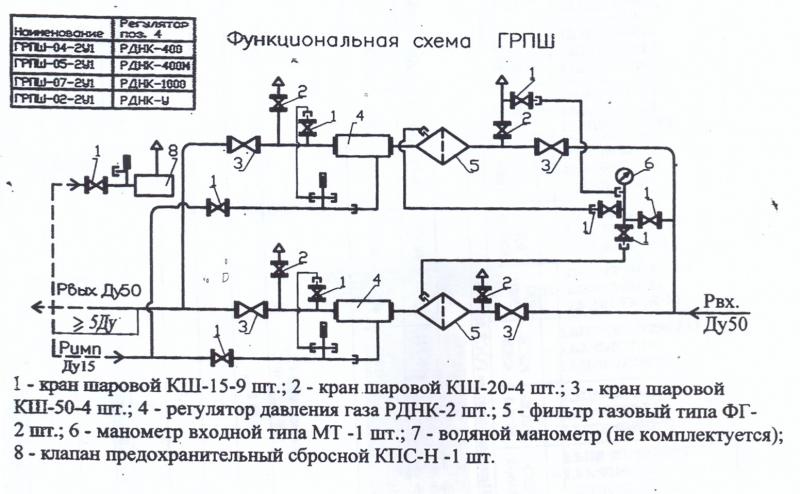

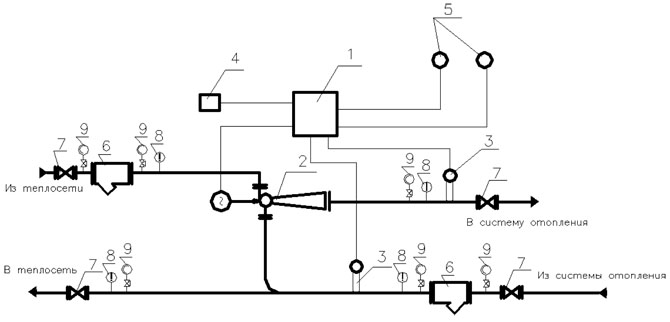

Принципиальные схемы включения

РД – “НО”

РД – “НЗ”

РР – “НО”

регулирование давления “после себя”

регулирование давления “до себя”

регулирование расхода

(перепада давлений)

Условные обозначения на схемах:

ФС – фильтр сетчатый;

КЗ1, КЗ2 – клапаны запорные;

КУ – клапан уравнительный;

РУ – расходное устройство;

“–>” – направление потока среды на корпусе регулятора;

Pu – импульсный напор.

Вернуться обратно

Регуляторы давления воды РА серия 100

Регуляторы давления РА100 предназначены для регулирования давления воды или 30% водного раствора этиленгликоля или иных не агрессивных жидкостей с температурой до 150 °С и давлением до 16 бар.

Хотите купить регулятор давления воды или получить больше информации?
Звоните: Санкт-Петербург: +7 (812) 612-74-54 и Москва: +7 (495) 984-04-29 и пишите: [email protected]

Технические данные

Номинальные диаметры:

Номинальное давление:

Тип регулятора:





Материал корпуса:

Рабочая температура:

Тип присоединения:

Зона пропорциональности:

Зона нечувствительности:

Постоянная времени:

Относительная протечка:

Уплотнение в затворе:



Скачать документацию:

Dn15–Dn150

PN16

РА-А «после себя»
РА-В «до себя»
РА-М перепада

серый чугун

150 °С

фланец

Не более 6%

Не более 2,5%

Не более 25 сек

0,05% от Kvs

металл-металл



Регуляторы давления РА серия 100 работают только при постоянном расходе среды через регулятор.

Диапазоны настройки пружин:

Регуляторы давления РА-А конструктивно выпускаются в исполнении

РА-А: регулятор давления «после себя», поддерживает давление после регулятора на заданном значении, при превышении настроечного значения клапан закрывается. Данный регулятор также называется «нормально открытым», так как при отсутствии давления регулятор полностью откроется.

РА-В: регулятор давления «до себя», поддерживает давление до регулятора на заданном значении. Является нормально закрытым клапаном, при превышении давления клапан открывается, а при отсутствии давления регулятор полностью закроется.

РА-М: регулятор перепада давления, поддерживает заданный перепад давления на участке трубопровода и/или арматуры, при превышении давления клапан закрывается.

DnKvs *Габаритные размеры
L1h2B
152,513031747,5
204,015031752,5
256,316031757,5
321018032367,5
401620032372,5
502523033080,0
654029034090,0
80
63		31035297,5
100100350392107,5

* -могут быть поставлены регуляторы с иными значениями Kvs, не указанными в таблице. Значения возможных Kvs уточняйте у менеджеров при заказе.

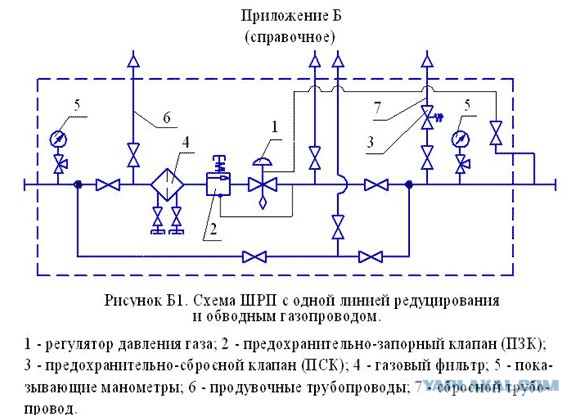

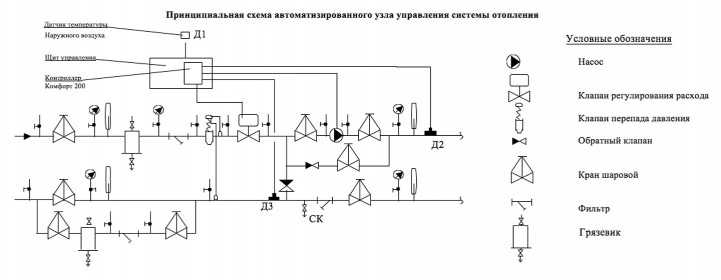

Схемы подключения регуляторов давления РА100

Схема подключения регулятора давления после себя РА-А

Схема подключения регулятора давления до себя РА-В

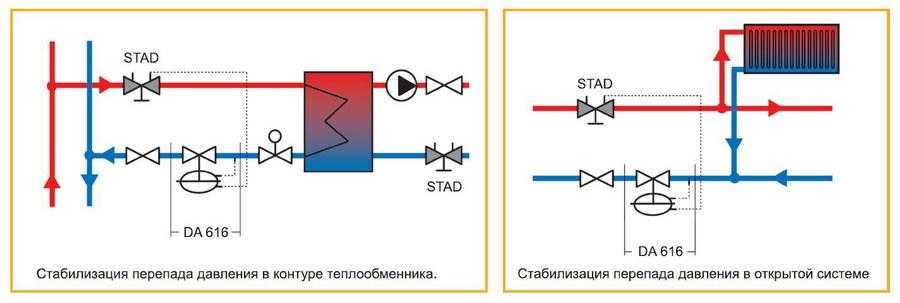

Схема подключения дифференциального регулятора РА-М на подающем трубопроводе

Схема подключения дифференциального регулятора РА-М на обратном трубопроводе

Пример артикула для заказа регулятора РА серия 100

РА-А 50-25-3-СЧ-1,6-150-У Регулятор давления «после себя», номинальный диаметр Ду50, значение Kvs – 25 м3/ч, диапазон настройки 3: (0,3 – 0,7 МПа), корпус – чугун, номинальное давление PN16, рабочая температура 150 °С, климатическое исполнение – У.

РА-В 32-16-2-СЧ-1,6-150-У Регулятор давления «до себя», номинальный диа-метр Ду32, значение Kvs – 16 м3/ч, диапазон настройки 2: (0,1 – 0,4 МПа), корпус – чугун, номинальное давление PN16, рабочая температура 150 °С, климатическое исполнение – У.

РА-М 15-1,0-0-СЧ-1,6-150-У Регулятор перепада давления, номинальный диа-метр Ду15, значение Kvs – 1,0 м3/ч, диапазон настройки 0: (0,01 – 0,1 МПа), корпус – чугун, номинальное давление PN16, рабочая температура 150 °С, климатическое исполнение – У.

Характерные причины неисправностей квартирных редукторов давления

В. Поляков

Квартирные регуляторы давления сейчас приобретают популярность и часто устанавливаются в квартирах, где смонтированы квартирные узлы ввода и индивидуальные счетчики. По мере массового распространения регуляторов (редукторов) давления, устанавливаемых на вводе в квартиру трубопроводов холодного и горячего водоснабжения, был выявлен ряд специфических требований и определены причины характерных неисправностей этих приборов

Назначение редуктора – как можно точнее поддерживать заданное давление на выходе, независимо от изменений входного давления и потребляемого расхода воды. Это необходимо, чтобы при разной степени водоразбора (на кухне, в ванной, в душе) потребители не чувствовали дискомфорта, и на каждой точке водоразбора с помощью арматуры можно было бы независимо регулировать расход воды в широких пределах.

Важно также, чтобы редуктор поддерживал настроечное давление и при отсутствии водоразбора (в статическом режиме), т. к. это обеспечивает безаварийную работу квартирных трубопроводов, арматуры и приборов.

По принципу действия квартирные редукторы мало чем отличаются от обычных регуляторов давления, работающих по схеме регулирования «после себя» (рис. 1). Это значит, что имеется дроссель (сопротивление), задающий перепад давления. Данный перепад обусловливает определенный расход. При изменении водоразбора изменяется давление после регулятора. Когда меняется давление после регулятора, его рабочий орган перемещается так, чтобы вернуть перепад на дросселе в прежнее (настроенное) значение, то есть стабилизировать расход и вернуть его в первоначальные пределы.

Представим себе коромысло с равными плечами и опорой в точке «О». Коромысло уравновешено двумя поршнями «а» и «b». Входное давление Рвх. давит на малый поршень «а» с силой

F1= Рвх. • Sа,

где Sа – площадь малого поршня.

Давление на выходе Рвых. давит на большой поршень «b» с силой F2 = Рвх.• Sb , где Sb – площадь большого поршня. Поршень «b» подпружинен пружиной F3 = k • х, где k – упругость пружины, а х – величина сжатия пружины.

Таким образом, силы F1 и F3 стремятся открыть клапан, а сила F2 – стремится его закрыть.

В работе регулятора участвуют также силы трения в уплотнениях большого и малого поршня и реактивные гидродинамические силы на дросселирующей кромке.

Рис. 1. Принципиальная схема регулятора давления «после себя»

В мембранных редукторах вместо поршня «b» используется резиновая мембрана.

В связи с тем, что в мембранных редукторах, по сравнению с поршневыми, меньше трущихся поверхностей, надежность и долговечность таких регуляторов больше, но и стоимость таких редукторов выше, чем поршневых.

Условное обозначение простого редуктора давления (см. рис. 2) полностью отражает описанный выше принцип работы – регулируемое сжатие пружины задает настроечное давление, а давление «после себя» Рвых., меняясь из-за изменения расхода в линии, стремится открыть/закрыть клапан так, чтобы расход через редуктор (обусловленный перепадом на рабочей кромке клапана) оставался прежним. Даже при некотором изменении входного давления Рвх. редуктор все равно стремится поддержать настроенный пружиной перепад, а значит и расход в линии после себя.

Рис. 2. Схематическое обозначение редуктора давления

Идеальный редуктор должен иметь практически линейную горизонтальную характеристику во всем диапазоне рабочих давлений. На практике это далеко не так, и в целом типичная характеристика редуктора выглядит, как показано на рис. 3. Гистерезис (Δ) возникает при разном направлении процесса – при увеличении или при снижении расхода (водоразбора), т. е. в какую сторону в данный момент движется рабочий орган (шток с золотником). Причина гистерезиса – нелинейность регулирующих органов, в первую очередь, вызванная трением в соприкасающихся деталях редуктора, зазорами в кинематической цепи регулятора и наличием загрязнений (отложений) на рабочих органах. Это значит, что при одном и том же расходе давление на выходе может быть разным. Особенно это проявляется в поршневых регуляторах давления. В мембранных регуляторах нелинейность присуща самой мембране – в зависимости от величины смещения от нейтрального положения меняется эффективная площадь мембраны, то есть меняется реакция на изменение давления. если гистерезис Δ оказывается свыше 10%, то такой регулятор давления не рекомендуется использовать в качестве квартирного.

Наклон характеристики на горизонтальном участке обусловливает рабочий диапазон регулирования с заданной погрешностью.

Рис. 3. Типовой график расхода редуктора давления при увеличении (синяя кривая) и при снижении расхода (красная линия)

Однако не только точность определяет пригодность редуктора давления для работы в качестве квартирного регулятора. Производители регуляторов давления, как правило, выпускают достаточно широкую линейку редукторов, как мембранных, так и поршневых, конструктивно отличающихся друг от друга пропускной способностью, диапазонами настройки, максимальным коэффициентом редукции, дополнительными опциями и пр. Для примера, в таблице 1 приведены типы регуляторов давления, выпускающихся под торговой маркой VALTEC.

Из приведенной в таблице 1 номенклатуры наибольшим спросом пользуются редукторы, объединенные с шаровым краном и фильтром механической очистки. Они значительно сокращают монтажную длину квартирного узла ввода, недоступны для постороннего вмешательства в заводскую настройку выходного давления и отлично подходят в качестве квартирных регуляторов.
Эксплуатационная надежность и ремонтопригодность – важнейшие показатели, которые зависят от качества самой воды, ее жесткости, чистоты и содержания растворенных газов (воздуха). Помимо этого важна пригодность редуктора для пропуска воды питьевого качества (то есть, использование подходящих материалов), недоступность для несанкционированного вмешательства в настройки – эти и ряд других дополнительных условий выделяют квартирные регуляторы в отдельную группу регулирующей арматуры. Актуальные рекомендации по установке квартирных регуляторов изложены в ДСТУ-Н Б В.3.2-3:2014 «Руководство по выполнению термомодернизации жилых зданий».

Как показал опыт эксплуатации поршневых приборов, при сильно загрязненной воде наблюдается быстрый износ и/или т. н. «закисание» уплотнительных колец поршней. Регуляторы мембранного типа менее подвержены неисправности такого рода.

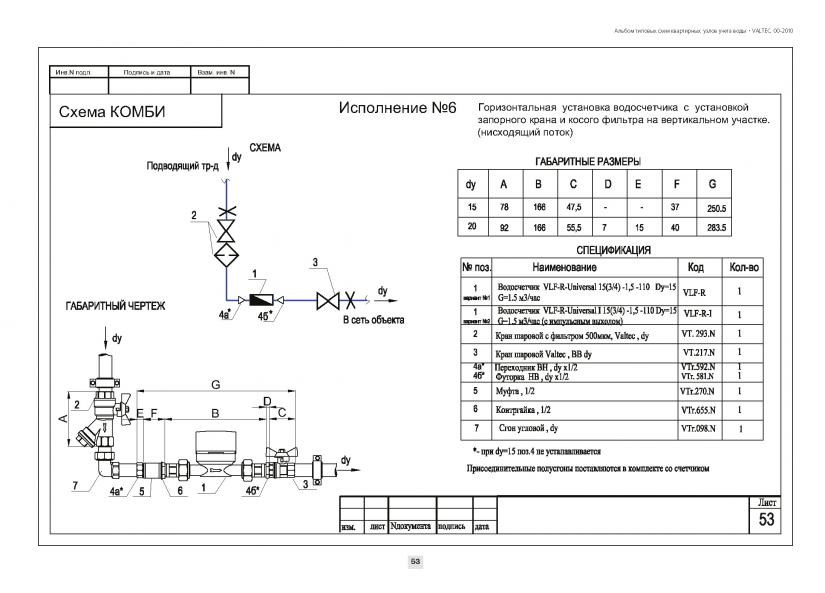

Таблица 1. Редукторы торговой марки VALTEC

если говорить о наиболее распространенных причинах отказов квартирных регуляторов давления, то самый большой процент нареканий на работу квартирных редукторов вызывает то, что редуктор «не держит» заданное давление в статическом режиме. То есть, при отсутствии водоразбора давление после редуктора растет выше, чем давление настройки.

Рис. 4. Появление капель воды из пружинной камеры – свидетельство износа поршневых уплотнений

В большинстве случаев это связано с попаданием твердых нерастворимых частиц на седло золотника. В результате такого засорения золотник неплотно перекрывает водяной канал и давление за редуктором начинает расти. Редуктор, тем самым, превращается в обычный дроссель. Такой отказ легко устраним простой прочисткой седла и самого золотника. А это значит, перед редуктором нужно обязательно установить запорный вентиль, а сам редуктор должен обладать ремонтоспособностью, предусмотренной конструктивно. если само седло не повреждено, то после прочистки редуктор восстановит свою работоспособность.

Часто недопустимый рост давления за редуктором, стоящим на холодном водопроводе, вовсе не связан с отказом регулятора давления, а вызван другой причиной. Холодная вода с температурой значительно ниже комнатной, поступив в квартирную систему, при отсутствии водоразбора (например, ночью) нагревается до комнатной температуры. Нагрев воды вызывает ее расширение и рост давления уже после редуктора.

Исправить ситуацию можно, установив после редуктора мембранный гаситель гидроударов (что-то вроде расширительного бачка). Пневмоемкость гасителя скомпенсирует излишек воды из-за ее расширения, что не даст давлению на редукторе «после себя» выйти за допустимые пределы.

Еще одной распространенной причиной отказов поршневых редукторов является износ уплотнительных колец большого или малого поршня (см. рис. 4). Интенсивность этого износа существенно зависит от качества подаваемой из водопровода воды. Повышенная жесткость и наличие мелких нерастворимых частиц ведут к активному абразивному воздействию на детали уплотнений.

Фильтры механической очистки, устанавливаемые перед редуктором, а также встроенные фильтры с размером ячеи 200÷500 мкм не могут защитить арматуру от мелких дисперсных частиц. Усугубляет эту ситуацию установка редукторов так, что шток с золотником и поршнями находится в горизонтальном положении. В этом случае нерастворимые частицы скапливаются внизу поршневой камеры и ускоряют износ уплотнителей.

Износ уплотнений проявляет себя появлением капель воды в вентиляционном отверстии пружинной камеры (рис. 4). Как правило, большинство современных квартирных регуляторов давлений ремонтопригодны, поэтому для устранения течи достаточно поменять кольца на поршне, очистить отложения на стенках поршневой камеры, и регулятор давления снова будет способен работать.

Гораздо большую опасность таит в себе неправильный подбор редуктора по расходному режиму. Когда расход через редуктор начинает превышать номинальный, приведенный в таблице 2, а коэффициент редукции (отношение давлений на входе и на выходе) превышает 2,5, то в районе седла возможно появление кавитации.

Сильное дросселирование потока и резкое местное понижение давления вызывает выделение из воды пузырьков водяного пара, которые, схлопываясь, создают локальное повышение давления до нескольких тысяч бар. Мало того, что кавитация вызывает повышенный шум от редуктора, она может полностью разрушить и само седло, и прилегающую к седлу зону, и даже стенку корпуса редуктора (рис. 5 и 6).

Рис. 5. Кавитационное разрушение зоны седла и стенки редуктора

Рис. 6. Кавитационное разрушение золотниковой обоймы редуктора

Ряд производителей выполняют седло клапана с кольцом из нержавеющей стали, что, по их утверждению, надежно защищает редуктор от последствий кавитации. Но эта мера никак не защищает зону, прилегающую к седлу и стенкам корпуса редуктора.

Таблица 2. Расход через редуктор QN в зависимости от условного диаметра (DN)

Для того, чтобы надежно обезопасить квартирный регулятор давления от кавитации, при его подборе необходимо придерживаться следующих правил:

  • Расход через редуктор не должен превышать значений, указанных в таблице 2. Эта таблица по требованиям стандарта DIN EN 1567:2000 рассчитана при скорости потока 2 м/с. Обычная скорость движения воды в трубопроводах внутренних сетей не должна превышать 1,5 м/с.
  • Рабочая точка редуктора по соотношению давлений на входе и на выходе должна лежать в зеленой зоне на диаграмме кавитации (рис. 7).
  • Потери давления на редукторе (перепад на дросселирующей кромке) по отношению к давлению настройки не должно превышать 1,2 бара.

Рис. 7. Диаграмма кавитации

Что делать, если подобрать квартирный редуктор, удовлетворяющий перечисленным условиям, не удается? Например, давление на входе в редуктор в высотном здании составляет 10 бар, и требуется обеспечить давление на выходе 2,7 бара. По графику на рис. 7 такой редуктор будет работать в зоне возможного возникновения кавитации, т. е. коэффициент при расчетном расходе редукции превышает 2,5. В этом случае требуется каскадное снижение давление, то есть необходимо первый редуктор нужно настроить на давление 4 бара, а следующий − уже на 2,7 бара. Только в этом случае будет обеспечена длительная безаварийная работа регуляторов давлений.

если же эта мера не помогает, то следует выполнить схему разводки по двузонной системе водоснабжения, когда водопроводные стояки по высоте разбиваются на две зоны. Например, в 16-этажном здании стояки первой зоны снабжают этажи с первого по восьмой, а второй зоны – с девятого по шестнадцатый.

Видео. Редуктор давления воды: особенности и настройка

Квартирные регуляторы давления – надежные устройства. Например, порядок испытаний регуляторов на герметичность предполагает циклическое нагружение повышенным давлением не менее 50000 раз. Тем не менее, если соленость воды и степень ее загрязненности механическими частицами в норме, правильно выбран рабочий диапазон давления и рабочая точка регулятора, то выход редуктора из строя вероятен из-за конструктивных и производственных недостатков. Применяйте редукторы только от производителей, которые зарекомендовали себя высоким качеством своих изделий.

Нельзя не упомянуть еще об одном аспекте, связанном с квартирными регуляторами давления воды. Зачастую проектировщики, не утруждая себя сложными расчетами, планируют установку квартирных редукторов в квартирах на всех этажах здания. Но так ли это необходимо? Рекомендуем жильцам, прежде чем бежать в магазин за «правильным» редуктором, замерить давление горячей и холодной воды на входе в квартиру. если это давление не превышает 4,5 бара, и разница между давлениями холодной и горячей воды не превышает 1 бар, то никакого регулятора давления ставить просто не нужно.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Переглянуто: 45 590

Вас може зацікавити:

  • Водоснабжение


Вам також може сподобатися

Коагуляція та флокуляція: як це працює?

Безшумна каналізація – на що звернути увагу?

Як визначити жорсткість води та що робити?

«Сонячні» водяні насоси: скільки заощаджувати мають клієнти


Выбор подходящих типов регуляторов давления для вашей области применения

Если вы управляете промышленной жидкостной системой, вы знаете, что поддержание точных условий процесса часто является эксплуатационной необходимостью. Давление представляет собой одно из наиболее важных условий, и для поддержания желаемого уровня давления в вашей системе требуется подходящий тип промышленного регулятора давления.

У вашей системы и приложения есть особые потребности, и существует широкий выбор регуляторов. Как вы можете быть уверены, что выбираете правильный тип регулятора для своего приложения? Продолжайте читать, чтобы узнать больше о конкретных типах регуляторов и ключевых функциях, на которые следует обращать внимание.

Изучение основ выбора регулятора

Промышленные регуляторы давления обычно можно разделить на две категории: редукционные регуляторы и регуляторы обратного давления. Узнайте о различных функциях этих типов регуляторов и о том, как они работают, в нашем блоге «Как выбрать регулятор».

Узнайте больше о том, как выбрать регулятор


Применение: аналитические приборы

В чувствительных аналитических приложениях необходимо поддерживать точную стабильность целевого давления. Для этого требуется регулятор, рассчитанный на аналитическую точность.

Специализированные одно- и двухступенчатые подпружиненные аналитические и контрольно-измерительные регуляторы помогают пользователям доверять результатам испытаний и поддерживать предсказуемые выходные параметры процесса за счет последовательного контроля давления. Эти типы регуляторов обычно подпружинены и доступны как в конструкции с противодавлением, так и в конструкции с редукцией давления. Они также должны быть чувствительными к регулировке, позволяя операторам достигать необходимого давления с минимальными усилиями.

Некоторые функции, на которые стоит обратить внимание, включают:

  • Мелкая резьба на стержне управляющей пружины. Это помогает обеспечить точную регулировку с низким крутящим моментом.
  • Различные варианты сенсорного механизма для различных давлений. Мембранные модели хорошо работают в приложениях с более низкими требованиями к давлению на выходе, тогда как модели с поршневыми датчиками имеют более высокие диапазоны выходного давления для приложений, требующих контроля высокого давления.
  • Тарелки, предназначенные для сопротивления колебаниям, вызванным вибрацией системы
  • Большие диафрагмы для точного контроля низкого давления

Применение: общепромышленные процессы

Общепромышленные процессы требуют высоконадежного контроля давления для наилучшей защиты сотрудников, оборудования и качества продукции. В некоторых случаях компоненты в этих приложениях также должны выдерживать сложные условия эксплуатации.

Высококачественные регуляторы, разработанные для общепромышленных процессов, могут обеспечить надежную работу. Как правило, они имеют больший диаметр, чем регуляторы для аналитических приборов, поскольку их необходимо использовать в более крупных технологических линиях. При выборе регулятора процесса обращайте внимание на такие характеристики, как:

  • Доступны конфигурации с купольной, подпружиненной или комбинированной нагрузкой в ​​зависимости от конкретного применения. Как упоминалось выше, подпружиненные варианты обеспечивают точную и легкую регулировку. Варианты с купольной нагрузкой, напротив, хороши для приложений с различными вариантами потока и могут лучше минимизировать падение.
  • Внутренние уплотнения из материалов, совместимых с химическими веществами и давлением, используемыми в вашей системе
  • Корпуса регуляторов изготовлены из коррозионно-стойких материалов, таких как нержавеющая сталь 316L, которые могут увеличить срок службы компонентов в суровых условиях эксплуатации

Применение: Высокая чистота, высокая скорость потока

Некоторые специализированные области применения (например, полупроводниковые процессы) требуют высокого уровня чистоты процесса и высокой скорости потока. Специализированные высокочистые регуляторы высокого расхода являются хорошим вариантом для последовательного контроля давления в таких ситуациях.

Эти регуляторы могут быть доступны в различных конфигурациях, и правильный выбор для вас может зависеть от того, насколько вам нужно регулировать давление, а не просто поддерживать постоянное заданное давление. Например, ручные версии с нагрузочными пружинами, которые взаимодействуют с датчиками давления, могут быть отрегулированы, в то время как другие версии могут быть настроены на определенное давление или оснащены купольными датчиками давления с газовым приводом, которые лучше соответствуют другим требованиям к давлению на выходе. При выборе высокочистого регулятора с высоким расходом обращайте внимание на следующие характеристики:

  • Компактная конструкция, позволяющая размещать компоненты системы и технологические линии на близком расстоянии друг от друга, если пространство в ваших системах с высоким расходом ограничено. Версии с газовым приводом могут быть в два раза меньше обычных регуляторов давления с мембранным приводом.
  • Цельносварная конструкция тарельчатого клапана, исключающая контакт уплотнений с атмосферой, что обеспечивает чистоту работы и герметичность
  • Отделки и составы кузова, сводящие к минимуму возможность загрязнения
  • Самоцентрирующиеся тарелки, помогающие свести к минимуму проскальзывание и обеспечивающие герметичное отключение

Области применения: отбор проб чувствительных сред

При отборе проб определенных чувствительных или летучих технологических газов или жидкостей требуется предварительный нагрев или испарение пробы, чтобы предотвратить конденсацию и сохранить репрезентативность.

В этих случаях испарительный редукционный регулятор давления может обеспечить некоторые эксплуатационные преимущества. Эти регуляторы реагируют на изменения действий оператора, температуры окружающей среды и других условий эксплуатации, обеспечивая стабильную и надежную работу систем. В зависимости от вашего применения функции испарительного регулятора, на которые следует обратить внимание, могут включать:

  • Электронное управление, которое может переопределять настройки температуры для предотвращения превышения максимальной температуры технологической жидкости, предотвращая перегрев регулятора без прекращения испарения
  • Низкий внутренний объем
  • Возможность приспосабливаться к фазовым изменениям образца
  • Сертификация для использования в критических и опасных условиях, если требуется

Применение: газораспределительные системы

Газораспределительные системы требуют непрерывного снабжения для бесперебойной работы. Включение автоматического переключения между двумя источниками газа, если один источник газа исчерпан, является хорошим способом добиться этого.

Регуляторы переключения газовых баллонов могут обеспечить эту важную функцию, обеспечивая плавное переключение между источниками подачи газа для обеспечения непрерывного потока. Этот тип регулятора может помочь сократить дорогостоящее время простоя системы и трудоемкое техническое обслуживание. Дополнительные полезные функции, которые следует искать в регуляторах КИПиА, могут включать:

  • Гофрированные неперфорированные диафрагмы, обеспечивающие прочность, долговечность и улучшенную реакцию на давление
  • Мембранные уплотнения металл-металл на всех ступенях, обеспечивающие улучшенную совместимость материалов и герметичность
  • Конструкции, требующие минимального обслуживания, позволяющие пользователям доверять системам распределения газа, чтобы они работали должным образом

Применение: хранение опасных жидкостей и газов

При хранении опасных жидкостей или газов критически важно обеспечить наилучшую защиту операторов и окружающих. Специализированные регуляторы газовой подушки в резервуаре могут помочь поддерживать желаемое давление инертных газов, вводимых в паровое пространство резервуара, для поддержания безопасного и постоянного давления в резервуаре и предотвращения утечки опасных паров.

При выборе регулятора газовой подушки резервуара обращайте внимание на следующие характеристики:

  • Мелкая резьба на пружинах установочного давления, обеспечивающая улучшенную регулировку и разрешение при установке или регулировке давления
  • Чувствительные мембранные датчики, разработанные для высокой точности обнаружения изменений выходного давления
  • Компоненты регулятора, такие как корпуса, седла, тарелки и трубки обратной связи, изготовленные из коррозионно-стойких сплавов, в зависимости от условий эксплуатации

Узнайте больше о том, как конструкция регулятора и правильный выбор могут повлиять на его характеристики.

Теперь, когда вы знаете, как подобрать определенные типы регуляторов для их предполагаемого применения, надеюсь, вы почувствуете себя лучше, чтобы выбрать регуляторы, наиболее подходящие для ваших уникальных эксплуатационных потребностей. Всегда имейте в виду, что независимо от области применения, при выборе важно убедиться, что регулятор имеет надлежащие номинальные значения входного и выходного давления, номинальную температуру, пропускную способность, вентиляцию и торцевые соединения.

Если вам нужна помощь в выборе регулятора, наши опытные специалисты по регулированию давления могут предоставить вам инструменты, рекомендации и обучение, которые помогут вам чувствовать себя уверенно при выборе.

Обратитесь к опытным специалистам по регуляторам

Основы графических диаграмм P&ID — функциональная идентификация и соглашения об именах

Функциональная идентификация и соглашения об именах

Содержание

  1. Схемы P&ID
  2. Общие правила функциональной идентификации
  3. Маркировка функциональной идентификации PID
    • 3. 1. Префикс
    • 3.2. Суффикс
  4. использованная литература

Загрузите бесплатный PDF-файл о функциональной идентификации P&ID и соглашениях об именах!

Мы подготовили этот полный PDF-файл, чтобы у вас была вся информация, которую мы даем в этой статье, и вы могли ею поделиться, обсудите его с коллегами и используйте на профессиональном уровне.

Мы считаем, что лучше иметь хорошо отформатированный текст, включающий все ключевые понятия, разъясняемые в этой публикации, готовый к использованию. поделиться или сохранить для последующего использования.

  • Рейтинг: 4.6 – 735 отзывов

Вы можете поделиться этой статьей через:

  • фейсбук
  • связанный
  • твиттер
  • почта
  • WhatsApp
  • пинтерест

1.

Схемы P&ID

Если вам интересно узнать больше о таких предметах, как Цель, владелец и содержание и соглашения . прочитайте наше бесплатное введение в эти понятия в нашей статье Основы диаграммы P&ID, часть 1. Цель, владелец и содержание.

Если вам интересно узнать больше о таких предметах, как стандарты и рекомендации , прочитайте наше бесплатное введение в эти концепции в нашей статье. Основы диаграмм P&ID, часть 2. Международные стандарты.


P и ID Функциональная идентификация и соглашение об именах

Инженерам нравится рисовать и создавать наброски своих идей .

Обычно необходимо иметь возможность объяснить свои идеи вашим клиентам или сотрудникам . Много раз мы используем рисунки с по объясняем идею что иначе потребовало бы много слов для объяснения .

За годы работы инженером по автоматизации я сделал несколько хороших чертежей , которые помогли мне лучше объяснить мои идеи .

После того, как чертеж выполнен , необходимо идентифицировать элементы присутствует на схеме P&ID , чтобы связать их с реальностью . Именно об этом понятии и пойдет речь в этой статье.


Полевой тег

Эта третья статья о схемах P&ID посвящена функциональной идентификации . и соглашения при именовании элементов, присутствующих на P&ID-диаграмме .

Причина довольно проста, пользователей КИПиА нуждаются в каком-то способе идентификации оборудования чтобы они могли управлять проектированием, закупками, установкой и обслуживанием этих систем.

Но идентификация должна соответствовать некоторым основным правилам , чтобы иметь хорошую документацию . Хорошая документация является основой для хорошего проектирования и хорошего технического обслуживания объектов.

Стандарт идентификации элементов, связанных с управлением процессом, для большинства промышленных установок основан на ISA-5.1.

Однако иногда вы обнаружите, что дополнительная информация или интересные интерпретации добавляются для лучшего определения местных требований , для удовлетворения конкретных требований системы или даже для сохранения традиции сайта.

Очень важно, чтобы стандарты , используемые на ваших объектах, были полностью определены и строго следовали . Руководство по тегам должен быть однородным по всему заводу.

Кроме того, большинство крупных компаний имеют собственные внутренние стандарты . Хотя между ними есть много различий в деталях, основные символы и структура буквенного кода по существу аналогичны . Если нет стандарта, установленного на заводе, символы обычно основаны на стандарте ISA-5.1-1984 (R1992)

Есть несколько национальных стандартов которые относятся к представлению контрольно-измерительные приборы и схемы управления . Наиболее важными из них на английском языке являются BS 1646 и ISA S5. 1.



2. Общие правила функциональной идентификации P&ID

  • Все символы, которые появляются на диаграмме P&ID состоят из комбинаций из букв и цифр . Требуется определенное количество суждений, чтобы установить наиболее подходящий буквенный код для элемента. Комбинации из букв и цифр появляются в каждом символе p&id .
  • Значение из букв префикса метки зависит от позиции . Эти письма , в целом содержат достаточно информации для передачи функционала контура управления и позволяют понять значение измерения и управления . Иногда код письма недостаточен для адекватного описания функции элемента, если этого недостаточно, вы можете предоставить дополнительную информацию либо в поле , прикрепленном к вашему пузырю , либо в виде смежного текста.
    Функциональная идентификация схемы P&ID
  • Номер цикла является уникальным для каждого цикла. Номер цикла обычно , общий от до , все инструменты в цикле .
    Если петля содержит два или более элемента с одинаковой функцией, их можно различать с помощью суффиксов.
  • Все инструменты и элементы будут идентифицированы в соответствии с по функции и должны содержать номера циклов . Буквы — это сокращенный способ обозначения типа прибора и его функции в системе. Обычно используются две или три буквы. Первая буква идентифицирует измеряемую или инициирующую переменную, вторая буква является модификатором, а остальные буквы обозначают функцию. Буквы — это способ определить тип прибора и его функцию на диаграмме P&ID.
  • Буквенные коды должны быть присвоены согласно функции . Как правило, функциональная идентификация прибора выполняется в соответствии с функцией, а не в соответствии с его конструкцией . Затем мы должны выбрать код буквы с учетом функции элемента и не по своей конструкции или установке . Например, ячейка dp на прилагаемом рисунке обозначена как датчик уровня LT-S233A. вместо PDT S233A , хотя он измеряет дифференциальное давление. ИСА-5.1-1984 (Р1992), советует, чтобы идентификация инструментов производилась в соответствии с функцией, а не конструкцией. Она широка по объему и гибка в использовании. Следовательно, преобразователь дифференциального давления, установленный в резервуаре для измерения уровня, будет иметь маркировку LT, а не PDT.
  • Первая буква функционального идентификатора относится к измеряемой переменной . Поэтому позиционер клапана обозначен как FY L81G , хотя его входом является ток , а выходом – давление . Эта первая буква соответствует измеряемой переменной и, при необходимости можно уточнить модификатором . Последовательные буквы описывают функции чтения или управления элемента, и они могут иметь модификаторы. Например, модификатор C изменяет измеряемую переменную F элемента FC L81G в контроллере.
  • Эмпирическое правило Общее количество букв в номере тега не должно превышать четырех .
  • В соответствии с ISA, неправильно использовать буквы CV для обозначения функций, отличных от самодействующего регулирующего клапана .
  • Чтобы схемы P&ID были ясными и простыми, сложная логика не показана , она показана на логических схемах ISA-5.2-1976 (R1992).


3. Маркировка функциональной идентификации P&ID

Процесс маркировки хорошо задокументирован и определен в нескольких стандартах. Типичный номер бирки состоит из двух частей:


Функциональная идентификация P&ID Маркировка
  • функциональная идентификация или префикс
  • и номер шлейфа или суффикс

В зависимости от обстоятельств второй набор букв используется для обозначения и записи. Их также можно использовать как существительное, глагол или прилагательное, и в этом случае они будут появляться в тексте или речи как индикатор, регистратор, индикация и запись.

Двухэлементная схема нумерации соответствует следующему формату:


Тег

где XXXX — префикс тега , который указывает на функцию, а YYYY — последовательный идентификатор, делающий тег уникальным.

Иногда средний элемент, такой как номер здания или обозначение технологического материала, вставляется для обозначения области процесса.


3.1 Префикс

Префикс является важной частью идентификатора. В большинстве стандартов, связанных с методами тегирования p и id, буквы префикса тега зависят от положения.

Первая буква указывает на измеряемое или контролируемое физическое свойство (например, давление, расход, температура). Первая буква номера тега обычно выбирается так, чтобы она обозначала измеряемую переменную контура управления.


Основы схемы P&ID, образец

В образце P&ID-схемы , показанной на рисунке выше, F является первой буквой в номере тега , который используется для инструментов в контуре управления потоком . Функциональный идентификатор состоит из первой буквы (обозначающей измеренную или инициирующую переменную ; например, F для расхода, T для температуры и т. д.).

Вторая или третья буквы являются модификаторами. На приведенном выше рисунке буква F в первой позиции указывает на элемент управления потоком. FT в крайнем левом кружке указывает на то, что это датчик расхода . FC — контроллер потока , Символ FY представляет собой преобразователь I/P , а FV представляет собой клапан управления потоком .

Линия, пересекающая центр воздушного шара FC, указывает на то, что контроллер установлен на передней панели главной панели управления или РСУ. Ни одна линия не указывает на полевой инструмент, и две линии означают, что прибор установлен на локальной или полевой панели. Пунктирные линии указывают на то, что прибор установлен внутри панели.

Типичные комбинации p&id letter показаны в следующей таблице , таблица основана на ISA-5.1-1984 (R1992) :


ПЕРВОЕ ПИСЬМО ПОСЛЕДОВАТЕЛЬНЫЕ ПИСЬМА

ИЗМЕРЯЕМАЯ ИЛИ ЗАПУСКНАЯ ПЕРЕМЕННАЯ

МОДИФИКАТОР

СЧИТЫВАНИЕ ИЛИ ПАССИВНАЯ ФУНКЦИЯ

ФУНКЦИЯ ВЫХОДА

МОДИФИКАТОР

А  Анализ (5,19)  Тревога
Б Горелка, камера сгорания Выбор пользователей (1) Выбор пользователей (1) Выбор пользователей (1)
С Проводимость Управление (13) Закрыть
Д Плотность/Sp. Гравитация Дифференциал (4) Отклонение
Е Напряжение Датчик (первичный элемент)
Электростатический разряд Аварийное отключение
Ф Расход Отношение (Дробь) (4)
Г Измерение Смотровое стекло, смотровое устройство (9)
Н Ручной (ручной) Высокий (7, 15, 16)
НН Высокий Высокий
я Ток (электрический) Укажите (10)
Дж Мощность Сканирование (7,24)
К Время, Расписание Скорость изменения времени (4,21) Станция управления (22)
Л УровеньЛегкий пилот (11) Низкий (7,15,16)
ЛЛ Низкий Низкий
М Влага Мгновенный (4, 25) Средний, Средний (7,15)
Н Выбор пользователей (1) Выбор пользователей (1) Выбор пользователей (1) Выбор пользователей (1)
О Выбор пользователей (1) Отверстие, ограничение (23) Открыть
П Давление, Вакуум Точечное (тестовое) соединение (26)
Q Количество/событие Интегрировать, суммировать (4)
Р Радиация Соотношение Запись или печать (17)
С Скорость, частота Безопасность (8) Переключатель (13)
Т Температура Передача (18)
У Многопараметрический (6) Многофункциональный (12) Многофункциональный (12) Многофункциональный (12)
В Вязкость, вибрация, механический анализ (19) Клапан, заслонка, жалюзи (13)
Ш Вес, усилие Колодец или карман
Х Неклассифицированный (2) Ось X Неклассифицированный (2) Неклассифицированный (2) Неклассифицированный (2)
Д Событие, состояние или присутствие (20) Ось Y Ретрансляция, вычисление, преобразование (13, 14, 18)
З Позиция, Размер Ось Z Драйвер, привод, неклассифицированный исполнительный элемент


ПРИМЕЧАНИЯ:


  • 4. Первая буква, используемая с модификатором, рассматривается как первая буква. Пример: TDI для дифференциальной температуры.
  • 5. Для охвата всего анализа, не описанного в письме о выборе пользователя. Тип анализа должен быть определен вне всплывающей подсказки.
  • 6. Используется вместо комбинации первых букв. Обычно используется для многоточечных регистраторов/индикаторов.
  • 7. Использование этих модификаторов необязательно. Пример: Буквы H и L могут быть опущены в неопределенном случае.
  • 8. Закрывать только первичные элементы аварийной защиты, такие как разрывная мембрана (ППЭ), и элементы аварийного защитного исполнительного управления, такие как предохранительный клапан давления (ПСД).
  • 9. Применяется к приборам, обеспечивающим некалиброванное изображение, таким как уровнемер со смотровым стеклом (LG) и телевизионные мониторы.
  • 10. Обычно применяется для аналогового или цифрового считывания.
  • 11. Используется для сигнальных ламп. Пример: Индикатор работы двигателя может обозначаться как EL или YL, в зависимости от того, является ли измеряемая переменная напряжением или рабочим состоянием соответственно. Используется также для световой индикации процесса. Пример: огонь высокого уровня (LLH).
  • 12. Используется вместо сочетания других функциональных букв.
  • 13. Используется для ручных переключателей или двухпозиционных контроллеров. Неправильно использовать последующие буквы CV для чего-либо, кроме регулирующего клапана с автоматическим приводом.
  • 14. Обычно используется для электромагнитных устройств и реле. Для других целей значение должно быть определено за пределами облачка с тегами.
  • 15. Эти модифицирующие термины соответствуют значениям измеряемой переменной, а не значениям сигнала. Пример: Высокий уровень датчика уровня обратного действия должен быть LAH.
  • 16. Термины «высокий» и «низкий» применительно к положениям клапанов обозначают открытое и закрытое положения соответственно.
  • 17. Применяется к любой форме постоянного хранения информации.
  • 18. Используется для обозначения передатчика.
  • 19. Используется для выполнения машинного анализа (где буква А выполняет более общий анализ). За исключением вибрации, значение должно быть определено за пределами облачка с тегами.
  • 20. Не следует использовать, когда ответы управления или мониторинга ограничены по времени или по времени/графику.
  • 21. Для обозначения скорости изменения измеряемой переменной во времени. Пример: WKIC означает контроллер, показывающий скорость потери веса.
  • 22. Используется для обозначения станции управления оператора, такой как станция ручной загрузки (HIK), или интерфейса оператора распределенной системы управления.
  • 23. Используется также для обозначения ограничительного отверстия (FO).
  • 24. Также используется для обозначения регистратора температурного сканирования (TJR).
  • 25. Используется также для обозначения ручного выключателя мгновенного действия (HMS).
  • 26. Например, контрольная точка анализа определяется как AP.

ДОПОЛНИТЕЛЬНЫЕ ПРАВИЛА:


  • Есть несколько букв – C, D, G, M, N, O, , который может быть задан пользователем .
  • Второй столбец, помеченный Модификатор , добавляет дополнительную информацию о первой букве , переменной процесса. Например, если прибор используется для измерения разницы между двумя давлениями, например давлением перед и после фильтр-пресса, P для давления используется в качестве первой буквы и D для дифференциала в качестве модификатора второй буквы. Когда измеряется мгновенный расход и добавлен сумматор для обеспечения общего расхода во времени, идентификация устройства – FQ. Первая буква имени тега — F для потока, а вторая буква — Q из второго столбца, означает интегрировать или суммировать.
  • Следующие три столбца далее определяют устройство . первый из этих очерчивает считывание или пассивную функцию .
  • Значения должны быть определены только один раз . Письмо о выборе пользователя предназначено для охвата неуказанных значений, которые будут неоднократно использоваться в конкретном проекте. При использовании буква может иметь одно значение как первая буква и другое значение как последующая буква. Значения должны быть определены только один раз в легенде или в другом месте для этого проекта.
  • S как вторая буква может быть модификатором для первой буквы или может быть классифицирована как последующая буква. Это может немного сбить с толку. Если буква S используется в качестве последующей буквы, она применяется к первичным элементам аварийной защиты. В этом случае устройство, обычно обозначаемое как PCV, также может быть помечено как PSV, если оно используется в качестве предохранительного устройства. Термин xCV подразумевает регулирующий клапан с автоматическим приводом, такой как регулятор давления. Последующая буквенная комбинация CV не должна использоваться в случаях, когда клапан не является автоматическим. Если буква S используется в качестве последующей буквы, например, в LSH, она обозначает переключатель. Вот как определить разницу: если рассматриваемое устройство генерирует дискретный сигнал (вкл./выкл.), затем S во второй позиции указывает, что устройство является переключателем; если устройство реагирует на изменяющиеся условия процесса, тогда S означает функцию безопасности.
  • Использование X в качестве первой буквы является особым случаем . Из ISA-5.1 неклассифицированная буква X предназначена для охвата неуказанных значений, которые будут использоваться только один раз или использоваться в ограниченной степени. При использовании буква может иметь любое количество значений. При правильном применении буква X не появляется часто, только один раз или в ограниченном количестве. Вместо, определяемые пользователем буквы следует использовать для устройств, которые появляются регулярно, даже если нечасто. Таким образом, на многих современных промышленных объектах Х может и не понадобиться, так как большинство устройств появляются с некоторой регулярностью. Те из вас, у кого все оборудование заполнено передатчиками XT или преобразователями XY, не волнуйтесь, это положение ISA-5.1 часто игнорируется. Неклассифицированная буква X предназначена для охвата незарегистрированных значений, которые будут использоваться только один раз или использоваться в ограниченной степени. Если используется, буква может иметь любое количество значений в качестве первой буквы и любое количество значений в качестве последующей буквы. За исключением использования с отличительными символами, ожидается, что значения будут определены вне кружка тегов на блок-схеме.
  • Грамматическая форма может быть изменена по мере необходимости . Пример: Указать может означать индикатор или указание.
  • Многие сайты будут использовать ISA-5.1 в качестве отправной точки .
  • Конечно, пользователь должен четко задокументировать указанные значения на листе легенд P&ID сайта, и эти значения должны сохраняться , без двусмысленности или изменения, для всего объекта или, в идеале, всю компанию. Таблица легенды затем может быть изменена для включения назначенных буквенных обозначений , или даже специально определить приемлемые или стандартные комбинации букв для объекта.
  • Использование зависит от контекста . В зависимости от обстоятельств третьи буквы Control, Transmit и Compute также могут использоваться как глагол или существительное. в этом случае они будут отображаться в тексте или речи как Контроллер, Передатчик и Компьютер соответственно.

Ниже приведены некоторые из наиболее распространенных сокращений P&ID в качестве префикса:


Примеры тегов P&ID
  • PIC = Контроллер индикации давления (индикатор)
  • LR = Регистратор уровня
  • TT = Преобразователь температуры
  • DAH = Аварийный сигнал высокой плотности
  • DAHH = Аварийный сигнал плотности High High
  • LSHH = реле уровня высокий-высокий
  • LSH = датчик высокого уровня
  • LSL = реле низкого уровня
  • LSLL = реле уровня низкий-низкий
  • LAL = аварийный сигнал низкого уровня
  • PT = преобразователь давления
  • PDT = преобразователь перепада давления
  • AT = преобразователь анализатора
  • TE = датчик температуры
  • TT = преобразователь температуры
  • PDSH = реле перепада давления, высокое
  • KQL = свет количества времени (т. е. время истекло)
  • PY = датчик давления
  • ZSO = переключатель положения (разомкнут)
  • HV = ручной клапан
  • HS = ручной переключатель

3.1.1 Типичные комбинации букв P&ID

Расширенная таблица типичных буквенных комбинаций для контрольно-измерительного оборудования:


Типовые буквенные комбинации P&ID

3.2 Суффикс


3.2.1 Номер контура на основе

  • В дополнение к буквам группа проектирования контрольно-измерительных приборов присваивает каждой функции порядковый номер. Все устройства в рамках этой функции имеют один и тот же порядковый номер — номер шлейфа. Одиночный номер цикла используется для идентификации устройств, выполняющих одно и то же действие. конкретное действие, обычно вход и выход для управления P и ID, вход для индикации переменной процесса или ручной выход.
  • Этот номер в сочетании с буквенным обозначением четко и однозначно идентифицирует каждое устройство в этом наборе.
  • Нумерация элементов соответствует принятому на заводе соглашению.
  • Существует два подхода, последовательный и параллельный, из которых последовательный является более распространенным.
  • На последовательной основе каждому каналу, контуру или схеме присваивается уникальный номер, например 47. Независимо от буквенного кода, все его элементы имеют одинаковый номер. Последовательно означает использование единой числовой последовательности для всех устройств. Поэтому могут быть FRC-101, LR-102, PIC-103 и TI-104.
  • Параллельно распределяются блоки номеров по типу или функции прибора, в зависимости от его буквенного кода. Это приводит к тому, что одинаковые элементы в разных циклах имеют смежные номера. Эти номера могут следовать предложениям в ISA-5.1. Параллельно означает запуск новой числовой последовательности для каждой первой буквы. Следовательно, могут быть FRC-101, PIC-101 и TI-101.

3.2.2 На основе номера местоположения

  • Первая цифра номера может обозначать номер завода; следовательно, FT-102 является прибором на заводе 1.
  • Другой способ определения местоположения прибора — с помощью префикса, например: 2 (область), или 03 (блок), или 004 (завод 4), который идентифицирует зону обслуживания контура: 2-FT-102 — это петля 102 в области 2, или 03-FT-102 — это петля 102 в блоке 03, или 004-FT-102 — это петля 102 на заводе 4.
  • Эти номера также могут быть объединены, чтобы показать площадь-единица-завод в одном номере: 234-FT-102 — датчик расхода в контуре 102, который обслуживает участок 2, блок 3 и завод 4.
  • Чтобы не запутаться, помните, что номер петли определяет элементы в петле, поэтому петля может обслуживать область, указанную выше, но конкретное устройство может физически находиться в другой области.

3.2.3 Числовая схема P&ID

  • Вариант этой системы состоит в том, чтобы привязать номера P&ID к определенной области, а затем последовательно пронумеровать инструменты на этом листе P&ID. Например, P&ID 25 поддерживает до 100 контуров или номера контуров прибора от 2500 до 2599.
  • Элегантность этой системы заключается в том, что вы можете найти правильный P&ID для прибора, основываясь только на номере тега, поскольку номер тега включает номер P&ID.
  • Часто номер области в любом случае вложен в номер P&ID, поэтому вы также узнаете область, обслуживаемую петлей, просто взглянув на номер петли.

3.2.4 Обозначение основного оборудования на основе

  • Пункт назначения, указанный в месте номера шлейфа на окружности прибора, представляет собой идентификатор оборудования, связанный с таблицей обозначений основного оборудования.
  • Условные обозначения, используемые для идентификации технологического оборудования:
    • Технологическое оборудование Общий формат XX-YZZ A/B
    • XX — идентификационные буквы для классификации оборудования.
      • C Компрессор или турбина
      • E Теплообменник
      • H Пламенный нагреватель
      • P Насос
      • R Реактор
      • Башня Т
      • Резервуар для хранения ТК
      • В сосуд
    • Y обозначает область внутри завода
    • ZZ — это числовое обозначение для каждого элемента в классе оборудования A/B, обозначающее параллельные блоки или резервные блоки, не показанные на PFD.
  • Дополнительное описание оборудования, приведенное в верхней части PFD.


4. Каталожные номера:

  • МЕЙЕР, Ф.А. (2004) Документация по системам КИПиА
  • ISA-5.1-1984-(R1992), Символы приборов и их идентификация
  • ISA-5.4-1991, Схемы измерительных контуров
  • ANSI ISA-S5.5-1985, Графические символы для дисплеев процесса
  • SAMSON (2013) Терминология и символы в технике управления
  • ЭНДРЮ, В.Г. (1974) Прикладное контрольно-измерительное оборудование в производственных процессах Ресурсный материал Уильям Г. Эндрю и Х. Б. Уильямс
  • БАТТИХА,Н. E. (2006) Краткий справочник по измерению и контролю
  • ДУГЛАС, О.Дж. (2005) Прикладные технологии и приборы для управления технологическими процессами
  • ДАНН, В. К. (2006) Введение в датчики контрольно-измерительных приборов и управление технологическим процессом
  • GOETTSCHE, L.D. (2005) Техническое обслуживание приборов и систем
  • ANSI/ISA-5.1-1984, Символы приборов и их идентификация, ISA, Research Triangle Park, NC, 1984.
  • ХЬЮЗ, Т. (2002) Основы измерения и управления
  • ISA (2012) Успешное проектирование систем КИПиА
  • ЛЮБОВЬ, Дж. (2007) Справочник по автоматизации процессов. Руководство по теории и практике
    • .
  • ISA (2007) Справочное руководство по экзамену по инженерным системам управления


Другие статьи, которые могут вас заинтересовать:

  • Хотите узнать больше о P&ID? Вот все, что вам нужно знать:
    • Основы диаграммы P&ID 1, цель, владелец и содержание.
    • Основы схемы P&ID 2, международные стандарты.
  • В Введение в методологию Hazop, здесь содержится вся информация о методологии Hazop, которую должен знать специалист по КИПиА.
  • Полный список незаменимых книг, которые должен иметь каждый профессионал в области управления технологическими процессами, с ценами и прямыми ссылками на их покупку, если вы хотите.
  • В В Лаборатории моделирования приборов у вас есть инструмент, позволяющий увидеть взаимосвязь между измерением уровня в резервуаре, выполненным в полевых условиях, и его визуализацией в диспетчерской.

Есть вопросы?

Если у вас есть какие-либо вопросы относительно этой статьи, пожалуйста, не стесняйтесь обращаться к нам… В любом случае, вы можете заглянуть на нашу страницу часто задаваемых вопросов, там вы найдете ответы на самые распространенные вопросы.

Ваше имя

Ваш адрес электронной почты

Субъект

Чем мы можем помочь?

Регулятор давления – HAM-LET – Каталоги в формате PDF | Техническая документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

HAM-LET РЕГУЛЯТОР ЧИСТОГО ГАЗА HRG

РУКОВОДСТВО ПО БЫСТРОМУ ВЫБОРУ РЕГУЛЯТОР ДАВЛЕНИЯ ОСНОВНЫЕ СВЕДЕНИЯ HRG-HAM-LET РЕГУЛЯТОР ДЛЯ ГАЗОВ ЧИСТОТА ОДНОСТУПЕНЧАТЫЙ РЕГУЛЯТОР ДО HRGSER5 SINGLE STARDE 6.0 – Одноступенчатый линейный регулятор СЕРИЯ HRG5SC – Одноступенчатый цилиндрический регулятор СЕРИЯ HRG4S – Одноступенчатый регулятор для точки использования СЕРИЯ HRG4SP – Одноступенчатый регулятор для места использования СЕРИЯ HRG3SL – Одноступенчатый линейный регулятор СЕРИЯ HRG5SA – Одноступенчатый панельный ДВУХСТУПЕНЧАТЫЙ СЕРИЯ HRG5D – Двухступенчатый регулятор СЕРИЯ HRG5DL — двухступенчатый линейный регулятор СЕРИЯ HRG5DC — двухступенчатый цилиндрический регулятор СЕРИЯ HRG5DA — двухступенчатый панельный. ..

КРАТКОЕ РУКОВОДСТВО ПО ВЫБОРУ Газы Редукционная линия – давление на входе HRG давление на выходе Ступень давления Однолинейный регулирующий цилиндр Регулирующий цилиндр HAM-LET LEAD BY INNOVATIONS

РЕГУЛЯТОР ДАВЛЕНИЯ ОСНОВНЫЕ ОСНОВЫ ТИП РЕГУЛЯТОРОВ ОДНОСТУПЕНЧАТЫЕ РЕГУЛЯТОРЫ ДВУХСТУПЕНЧАТЫЕ РЕГУЛЯТОРЫ Газы под высоким давлением поступают через вход регулятора в камеру высокого давления. Когда маховик поворачивается по часовой стрелке, он сжимает пружину и создает силу на диафрагме, которая открывает тарельчатый клапан регулятора. Это выпускает газ в камеру низкого давления, оказывая противодействующее усилие на диафрагму, которая затем закрывает проход. Двухступенчатый регулятор работает так же, как два одноступенчатых регулятора, соединенных в линию. Первая ступень снижает давление на входе до…

СООБРАЖЕНИЯ ПО ВЫБОРУ РЕГУЛЯТОРА: Максимальное загрязнение (ppm) Уровень чистоты (градусы) Одноступенчатые регуляторы давления снижают давление в цилиндре до давления нагнетания или нагнетания за один шаг. Двухступенчатые регуляторы давления снижают давление в баллоне до рабочего уровня в два этапа. Наилучшим рекомендуемым действием является определение интервала времени, необходимого для достижения регулируемой постоянства давления в назначенном приложении. Как правило, одноступенчатый регулятор хорош для кратковременных применений; двухступенчатый регулятор удобен для длительных применений, таких как газовая хроматография….

РЕГУЛЯТОР HRG-HAM-LET ДЛЯ ГАЗОВ ЧИСТОТОЙ ДО СТЕПЕНИ 6.0 Линейка регуляторов Ham-Let для газов высокой чистоты (HRG) разработана и изготовлена ​​в соответствии с самыми высокими требованиями рынка к качеству. Линейка продукции HRG, разработанная и изготовленная на протяжении многих лет, соответствует рыночным стандартам и нормам, а также обслуживается рядом престижных клиентов. Линейка HRG предлагает полный ассортимент продукции для: • Регуляторов давления в баллонах • Регуляторов давления в трубопроводах • Регуляторов в месте использования • Газовых панелей Регуляторы HAM-LET в сборе, изготовленные из высококачественных. ..

Регуляторы HRG подходят для использования в различных отраслях промышленности: Качество/Испытания • Аналитические системы Системы чистого газа HAM-LET доказывают свое качество производительностью и надежностью. Производственный процесс утвержденных регуляторов в соответствии с ISO9001 через регулярные промежутки времени. HAM-LET считает, что эта сертификация является лишь одним из шагов на долгом пути не только к достижению и поддержанию безопасности наших клиентов в наших продуктах, но и к ее укреплению. Неконтролируемые проверки внутренними и внешними контролерами обеспечивают постоянный высокий уровень качества. Поэтому наши клиенты могут…

РЕГУЛЯТОРЫ HAM-LET ГАЗА – HRG

ОДНОСТУПЕНЧАТЫЙ РЕГУЛЯТОР ДАВЛЕНИЯ 5 СЕРИИ

HRG5S ОДНОСТУПЕНЧАТЫЙ РЕГУЛЯТОР ДАВЛЕНИЯ 5 СЕРИИ Продукция HRG5S отвечает особым требованиям, предъявляемым к высококачественным системам распределения чистого газа с точки зрения чистоты, стабильности давления и эксплуатационных характеристик. безопасность. Надзор и контроль качества материалов имеют решающее значение для качества и безопасности продукции. Компоненты, подвергшиеся электрополировке и многоступенчатой ​​очистке, обеспечивают высочайшее качество поверхности, как правило, подходят для ECD и в сочетании с 316L, внутренними частями Hastelloy, должным образом очищенными, обладают исключительной коррозионной стойкостью. Минимальные скорости утечки позволяют избежать любого газа…

Крышка крышки Описание Основание корпуса Материал Нержавеющая сталь 316L (1.4404), специально очищенная и электрополированная Латунь CW614 (CuZn39Pb3), специально очищенная, никелированная и хромированная. 316L (1.4404), специально очищенный и электрополированный Клапан в капсуле Тот же материал, что и корпус Нержавеющая сталь Латунь CW614 (CuZn39Pb3), специально очищенная, никелированная и хромированная. 3 Уплотнение седла PCTFE/FKM, EPDM. зависит от спецификации газа и требований к чистоте. Нержавеющая сталь (1.4404) Латунь (CuZn38Pb1,5F) Крышка крышки Седло Уплотнения Корпус Основание Закрытый клапан HAM-LET LEADING BY INNOVATION

ОДНОСТУПЕНЧАТЫЙ РЕГУЛЯТОР ДАВЛЕНИЯ HRG5S СЕРИИ 5 ВАРИАНТЫ ДАВЛЕНИЯ: БЛОК-СХЕМА Регулятор HRG5S Рабочие характеристики – Диапазон расхода Параметр входного давления psi (бар) Как определить оптимальный диапазон расхода регулятора давления, например, G5S? p2 psi (бар) Оптимальный диапазон расхода Вариант давления на выходе psi (бар) Рабочие характеристики регулятора — диапазон расхода Тот же регулятор давления G5S, одинаковое давление p1 и p2, одинаковый расход. Переменной является тип газа p2 (бар) Рабочие характеристики регулятора – влияние P1 Тот же регулятор давления G5S, то же давление на выходе p2 = 10 бар, тот же расход. Переменная…

ОДНОСТУПЕНЧАТЫЙ РЕГУЛЯТОР ЛИНИИ 5 СЕРИИ

HRG5SL ОДНОСТУПЕНЧАТЫЙ РЕГУЛЯТОР ЛИНИИ 5 СЕРИИ HRG5SL представляет собой одноступенчатый линейный регулятор 5 серии. Эта серия снижает линейное давление, чтобы обеспечить меньшую подачу давления. Благодаря своей компактной конструкции этот регулятор особенно хорошо подходит для использования в аналитических или химических приборах или процессах. Широкий спектр приложений благодаря 4-портовой или 6-портовой конфигурации. ОСОБЫЕ ХАРАКТЕРИСТИКИ • МАТЕРИАЛ КОРПУСА Нержавеющая сталь 316L (1.4404), специально очищенная и электро- • Регулировка давления ниже атмосферного • Компактная конструкция полированная или латунная CW614 (CuZn39Pb3) специально очищенный,…

HRG5SL – ОДНОСТУПЕНЧАТЫЙ ЛИНЕЙНЫЙ РЕГУЛЯТОР КОНФИГУРАЦИЯ СЕРИИ С 1 манометром + предохранительным клапаном Модель GF С 1 манометром G1 Модель 1 С 2 манометрами G2 Модель 1 С 2 манометрами + Предохранительным клапаном GV Модель 3 (1) Манометр для стороны нагнетания (2) Предохранительный клапан для давления нагнетания (3) Манометр для стороны высокого давления HAM-LET LEADING BY INNOVATION

Все каталоги и технические брошюры HAM-LET

  1. Высокое давление

    26 страниц

  2. Быстроразъемный соединитель

    8 страниц

  3. Т-образные и линейные фильтры H600

    8 страниц

  4. Перекидные клапаны h2200

    4 страницы

  5. Фитинги с развальцовкой 37°

    22 страницы

  6. Фитинги One-Lok® с одним обжимным кольцом

    4 страницы

  7. солнечная энергия

    4 страницы

  8. Обзор продукта

    2 страницы

  9. Пневматические реечные приводы HPA

    22 страницы

  10. ПЕРЕКЛЮЧАЮЩИЕ КЛАПАНЫ H-1200

    4 страницы

  11. Трубные фитинги Let-Lok®

    94 страницы

  12. БЫСТРОРАЗЪЕМНЫЕ СОЕДИНИТЕЛИ

    8 страниц

  13. HTC — высокотехнологичные компоненты

    32 страницы

  14. 2015 КАТАЛОГ EN

    517 страниц

  15. СОЕДИНИТЕЛИ ДЛЯ ШЛАНГОВ HAM-LET

    4 страницы

  16. ИГОЛЬЧАТЫЕ КЛАПАНЫ С ВИНТОВОЙ КРЫШКОЙ СЕРИИ H-99

    8 страниц

  17. СВЕРХБЫСТРЫЙ МЕМБРАННЫЙ КЛАПАН

    6 страниц

  18. CMW КОМПАКТНЫЕ ПРИВАРНЫЕ ОБРАТНЫЕ КЛАПАНЫ

    2 страницы

  19. 3-КОМПЛЕКТНАЯ ТРУБКА В СБОРЕ С РАЗЪЕМОМ SAE 37°

    22 страницы

  20. СВАРНЫЕ ФИТИНГИ HAM-LET PRECISION INSTRUMENT

    8 страниц

  21. СЕРИЯ UHLINE ДЛЯ УЛЬТРАВАКУУМНЫХ СИСТЕМ

    2 страницы

  22. ПРОМЫШЛЕННЫЕ ПЕРЕПУСКНЫЕ КЛАПАНЫ H-9СЕРИЯ 11

    6 страниц

  23. ФИТИНГИ ВЕНТИЛЯЦИОННОЙ ЗАЩИТЫ VEP

    2 страницы

  24. ДОЗИРУЮЩИЕ КЛАПАНЫ СЕРИИ H-1300 И MBV

    10 страниц

  25. ШАРОВЫЕ КРАНЫ ИЗ ТРЕХ ЧАСТЕЙ СЕРИИ H-500

    12 страниц

  26. ФЛАНЦЕВЫЕ ПЕРЕХОДНИКИ HAM-LET

    4 страницы

  27. ЦИЛИНДРЫ ДЛЯ ПРОБ

    4 страницы

  28. Шланги HAM-LET

    24 страницы

  29. ИНСТРУКЦИЯ ПО УСТАНОВКЕ

    32 страницы

  30. Шаровой кран-дозатор MBV, серия

    6 страниц

  31. H800 — компактные шаровые краны

    8 страниц

  32. H6800 — высокая производительность.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
