Для монтажа КМОП микросхем приходится пользоваться низковольтным паяльником, имеющим заземление. При этом для получения нужной температуры будет гораздо удобнее его питать через регулятор мощности. Схема регулятора приведена на рисунке 1.

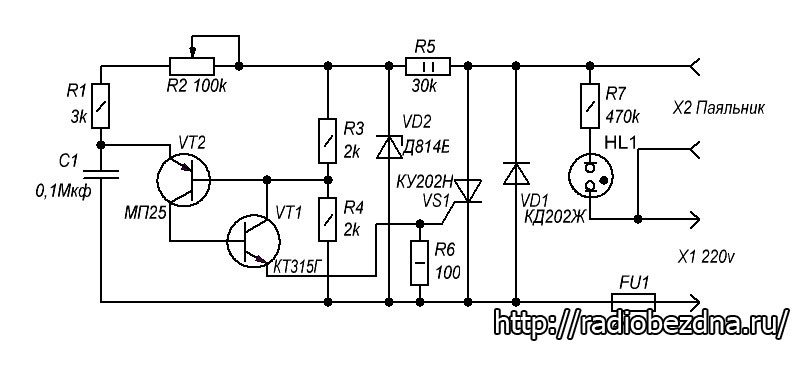

Рисунок 1 – Схема регулятора температуры
Электрическая схема позволяет регулировать температуру жала
паяльника в широких пределах. При этом, в отличие от других
регуляторов аналогичного назначения, в данной схеме в качестве
коммутатора тока, поступающего в нагреватель, используется
мощный полевой N-канальный транзистор. Он в открытом состоянии
имеет меньшее внутреннее сопротивление исток-сток по сравнению
с обычными биполярными транзисторами или тиристорами.
Чтобы схема не создавала сильных помех, работа одновибратора
синхронизирована с частотой сети. Для этого на вход DA1/2
подается через делитель R2-R3 пульсирующее напряжение. Порог
срабатывания микросхемы устанавливается подстройкой R3. На
выходе DA1/3 при этом появятся импульсы с периодом 10 мс и
длительностью (1и), зависящей от положения регулятора R4.
Схема не критична к типам используемых деталей, а номиналы резисторов и конденсаторов могут иметь ближайшие значения из ряда Е24. Микросхема КР1006ВИ1 заменяется полным импортным аналогом NE555 или LM555. Диоды VD1 …VD4 должны быть рассчитаны на ток не менее 3 А. Транзистор BUZ11 можно заменить более дешевыми IRF540 или КП540.
По материалом книги “Полезные схемы” И.П. Шелестов
Нравится
Твитнуть
Теги Источники питания Схемы
Сюжеты Источники питания
Подставка для паяльника с автоматически изменяемой температурой
6840 0

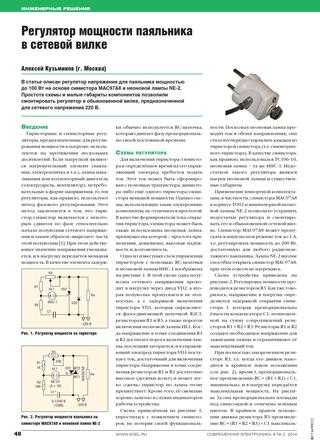

Регулятор мощности на ГРН-1-220
7646 0
Стабилизированный регулятор мощности для активной нагрузки
9313 0
Комментарии (0)
Вы должны авторизоваться, чтобы оставлять комментарии.
Вход
О проекте Использование материалов Контакты
Новости Статьи База знаний
Радиомастер
© 2005–2022 radiomaster.ru
При использовании материалов данного сайта прямая и явная ссылка на сайт radiomaster.ru обязательна. 0.2379 s
Радиосхемы. – Терморегулятор для низковольтного паяльника
материалы в категории
Многие из нас используют паяльники с низким питающим напряжением. Во-первых они малогабаритные, а во-вторых так просто безопасней!
Да и радиоэлементы вносят свои тонкости при пайке- очень многие из них боятся перегрева и статического электричества. Кроме этого температурный режим при пайке играет далеко не последнюю роль: если температура паяльника будет выше положенной то флюс будет выгорать да и жало тоже, а при низкой температуре паяльника все будет наоборот- место пайки будет плохо прогрето, припой плохо смочит поверхность и качество соединения резко ухудшится…
В промышленных паяльных станциях для контроля температуры применяются термопары или терморезисторы, установленные внутри корпуса паяльника.
Однако термодатчиком может служить обычный транзистор, поскольку, как известно из школьного курса физики, его параметры настолько сильно зависят от температуры, что в обычных схемах приходится вводить специальные цепи термостабипизации. А здесь эта термозависимость как нельзя кстати.

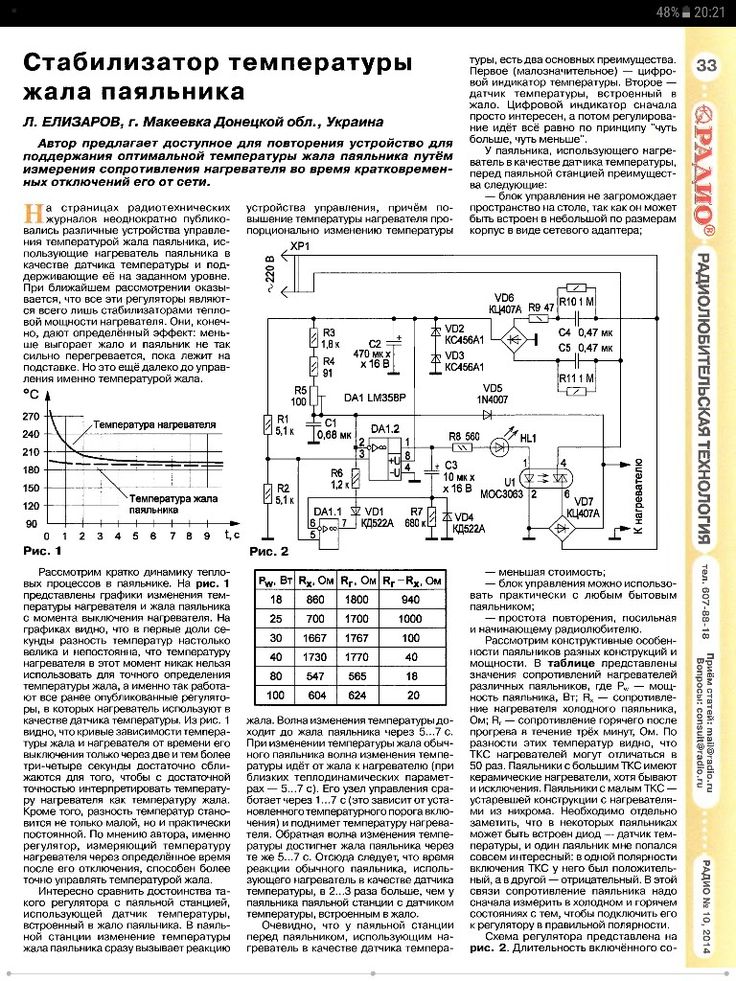

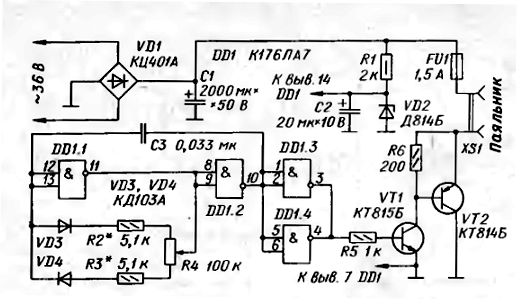

Схема регулятора температуры для низковольного паяльника
Терморегулятор, схема которого показана на рисунке 1, предназначен для работы с паяльником “ЭПСН-25/24” (25 Вт, 24 В). Термодатчик VT2 прижат хомутиком к трубке кожуха паяльника, а тонкие соединительные провода к нему протянуты по ручке, проводу паяльника и закреплены нитками с клеем и скотчем. VT2 вместе с резисторами R2, R3 образует цепь базового смещения транзистора VT1. .Напряжение на эмиттере VT1 и на R2 стабилизировано цепочкой R1-VD1 ..VD4, поэтому напряжение на коллекторе VT1 определяется только изменением (уменьшением) сопротивления термодатчика VT2 при нагревании, что вызывает снижение напряжения на базе VT1.
Транзистор VT1 призакрывается, и падение напряжения на резисторе R4 уменьшается. Это напряжение через фильтр пульсаций C1-R5 подается на транзисторный ключ VT3-VT4, собранный по схеме Дарлингтона и управляющий репе К1. Диод VD6 повышает помехоустойчивость ключа, а VD5 блокирует ЭДС самоиндукции реле К1.
В начальный момент (при холодном термодатчике) сопротивление VT2 велико, транзистор VT1 “хорошо” открыт, падения напряжения на R4 достаточно для срабатывания ключа, поэтому он открыт, и реле К1 включено. Контакты реле К1.1 подключают паяльник (RH) К разъему питания ХЗ. Одновременно загораются светодиоды VD8, VD9. сигнализирующие о режиме нагрева.
По мере нагрева уменьшается сопротивление VT2. в какой-то момент ключ VT3-VT4 закрывается, реле отпускает, и паяльник отключается. Теперь он остывает, сопротивление VT2 растет, пока снова не сработает ключ. Резистором R6 в некоторых пределах можно регулировать чувствительность датчика (его можно и не ставить, а соединить выводы коллектора и базы VT2 накоротко).
Терморегулятор питается от простейшего выпрямителя (VD7, С2). Устройство собрано на печатной ппате из одностороннего фольгированного стеклотекстолита.
Плата (рис.2) выполнена методом прорезания изолирующих канавок. Детали монтируются с этой же стороны платы (выводы отгибаются, хорошо залуживаются и припаиваются к фольге).
Настройка правильно собранного устройства сводится к подбору сопротивлений R1 и R3. чтобы при регулировке с помощью R2 получался необходимый температурный диапазон нагрева жапа в зависимости от конкретных экземпляров паяльника и термодатчика.
Литература
1. Радио. 1998, №10.
2. Радиомир, 2002, №10, С.12.
3. Радио. 1973. №12. С.57.
4. Радио. 1998, №6, С45.
5. Радио. 1996, №12.С50.
Ю.СЕМЕНОВ, г.Воронеж.
Паяльник с регулируемой температурой | Хакадей
27 апреля 2021 года Дженни Лист
Сначала появился Miniware TS100, а затем и многие другие, с немного другим набором функций и по разным ценам. Мы рассмотрели некоторые из них за эти годы, и сегодня у нас есть самый последний соперник в лице Sequre SQ-D60. Он точно следует формуле, но стоит всего 20 фунтов стерлингов (около 26 долларов США). Эта цена ставит его в привлекательную бюджетную категорию, а вариант питания USB-C делает его перспективным по сравнению с моделями с бочкообразными разъемами. Описание закончено, пришло время подключить его и проверить. Много лишних наворотов для бюджетного утюга! В коробке, помимо рукоятки с электроникой, находился удивительно полный набор деталей и аксессуаров. Сама ручка такого же размера, как и у конкурентов, лишь немного длиннее, чем у Pinecil от Pine64. Наконечник неожиданно оказался наклонным долотом, так что, возможно, мне удалось заказать его неправильно, хотя, поскольку он имеет тот же дизайн наконечника, что и TS100, и Pinecil, у меня есть множество альтернативных наконечников, если они мне понадобятся.
На первый взгляд кажется, что наконечник не имеет каких-либо средств для фиксации в своем гнезде, но при ближайшем рассмотрении видно, что под силиконовой втулкой для пальца скрывается винт с шестигранной головкой, который надежно удерживает его при затягивании. Ручка имеет достаточно простой интерфейс, всего две кнопки и 3-значный 7-сегментный дисплей. При питании от блока питания USB-PD мощностью 45 Вт он нагревается до 300 °C примерно за десять секунд после нажатия одной из кнопок. Моя обычная температура пайки составляет 360 °C, и у него есть интерфейс, включающий долгое нажатие одной из кнопок, прежде чем они станут кнопками вверх и вниз для выбора температуры.
Наверное, все мы видели рекламу USB-паяльников за очень небольшие деньги и пришли к выводу, что они не обязательно являются самыми полезными инструментами. Самые дешевые из них не имеют реального регулирования температуры. Входит [Пауло Брукманн], который прикрепил термистор к своему утюгу с помощью каптоновой ленты, добавил клон Arduino Uno с поворотным энкодером и ЖК-дисплеем Nokia и поместил результат в 3D-печатный корпус для крошечной и маломощной паяльной станции с регулируемой температурой.
Заявленная стоимость составляет всего 10 долларов, что кажется заслуживающим доверия, учитывая низкую цену клонов Arduino.
Программное обеспечение обеспечивает ожидаемое ПИД-регулирование с преимуществом очень быстрого прогрева из-за крошечного размера наконечника. Источник питания 9 В, а не USB 5 В, поэтому комбинация дает утюг, способный работать с гораздо большими соединениями, чем в неизмененном виде. Поэтому он, кажется, создал то, что кажется значительно более мощным железом из этого бесперспективного начала, что мы находим весьма впечатляющим. Взгляните на его видео под перерывом.
В прошлом году мы рассмотрели один из этих маленьких утюгов и обнаружили, что это игрушка, а не шутка. Тем временем мы видели некоторые другие модификации для них, в том числе пару пинцетов для демонтажа.
Продолжить чтение «Модернизация контроля температуры на паяльную станцию» →
Posted in Взломы инструментовTagged паяльник, паяльник с регулируемой температурой, usb паяльник9 февраля 2018 года Дженни Лист
Это увлекательное времяпровождение, когда одним щелчком мыши просматриваешь множество чудес, доступных с другого конца света, чтобы просмотреть списки необычных, интересных или недорогих.
Иногда, когда вы находите что-то неожиданное, вы получаете в награду необработанный бриллиант, а в другие моменты ваша выгодная покупка в подвале оказывается до смешного бесполезным пресс-папье. Это игра, в которой ставка относительно невелика, а вознаграждение может быть значительным, поэтому заказ на какие-то детали или мелочи редко проходит без спекулятивной покупки.
Последним прибыл паяльник. CXG E90W — это утюг мощностью 90 Вт с регулируемой температурой и электронной системой управления, встроенной в ручку. Такие утюги ни в коем случае не являются чем-то необычным, этот утюг отличается низкой ценой.
Утюг Miniware TS100, который мне очень нравится и который сейчас является любимцем всех, стоит около 50 фунтов стерлингов (71 доллар США). Как может быть хорош этот утюг по цене чуть менее 15 фунтов стерлингов (21 доллар США)? Оформил заказ и стал ждать доставки.
Читать далее «Обзор: терморегулируемый паяльник CXG E90W» →
Posted in Рекомендуемые, Обзоры, Взломы инструментовTagged CXG E90W, обзор, пайка, паяльник, паяльник с регулируемой температурой, регулятор температуры 24 июля 2017 г.
Дженни Лист
Паяльники с регулируемой температурой могут быть дешевыми, легкими и хорошими. При выборе утюга выберите любые два из этих атрибутов, потому что у вас никогда не будет всех трех. Вы можете подумать, что эта поговорка представляет собой железное правило: никакое железо не может объединить все три, чтобы создать легкий высокопроизводительный инструмент, который не сломит банк! И до недавнего времени вы были правы, но, возможно, теперь есть претендент, который мог бы достичь этого невозможного подвига.
Miniware TS100 — это относительно недорогой паяльник с регулируемой температурой из Китая, который незаметно появился на рынке и, по мнению некоторых интернет-комментаторов, не уступает гораздо более дорогим паяльникам профессионального уровня. Мы расстались с чуть менее 50 фунтов стерлингов (около 60 долларов США), чтобы разместить заказ на TS100, и ждали, пока он прибудет, чтобы увидеть, из-за чего вся эта суета. Читать далее «Обзор: паяльник TS100» →
Опубликовано в Избранные, Обзоры, Слайдер, Взломы инструментовпомеченный пайка, паяльник, паяльник с регулируемой температурой, ts100Контроллер напряжения для тяжелых утюгов и кастрюль
Обзор продукта
Паяльники American Beauty — это паяльники с полной выходной мощностью, разработанные и изготовленные для производства огромного количества тепла.
Включение регулятора напряжения в ваш процесс пайки продлевает срок службы нагревательного элемента и жала вашего паяльника, уменьшает термические повреждения, вызванные избыточным накоплением тепла, и экономит энергию и время простоя за счет холостого хода вашего паяльника в перерывах. Этот регулятор напряжения предназначен для почти со всей нашей линейкой мощных паяльников мощностью от 60 до 300 Вт (модели 3125–3178). Кроме того, его можно использовать с нашим промышленным котлом для пайки весом 1 фунт (модели 300), чтобы обеспечить более жесткий контроль за изменением температуры.
Особенности и преимущества
Твердотельное устройство регулирования напряжения , встроенное в каждый контроллер, обеспечивает более точное управление процессом, более длительный срок службы нагревательного элемента и снижение повреждений, вызванных избыточной тепловой мощностью. Каждое из них описано ниже отдельно:
Улучшенное качество припоя: Идеальная рабочая температура вашего паяльника или тигля должна быть удобно выше точки эвтектики вашего припоя.
Избыток тепла просто наносит ущерб.
Увеличенный срок службы нагревательного элемента: Помните сказку о черепахе и зайце? Достаточно сказано!
Жесткий контроль процесса: Наши внутренние испытания показали, что, включив контроль напряжения в наш паяльный тигель модели 600, мы смогли добиться колебания температуры менее +/- 5°.
