Что такое рейсмус и рейсмус-калибр?

Рейсмусы становятся все более популярными. Эти переносные станки обеспечивают идеальную поверхность и миллиметровую точность. Но можно ли их назвать настоящим строгальным универсалом?

1 из 1

На фото:

Назначение рейсмуса

Калибровка досок по толщине. Что такое рейсмус и для чего он нужен? Рейсмус — это станок (переносной или массивный стационарный), предназначенный для чистового строгания досок под заданную толщину. Рейсмус пропускает доску через себя, строгая верхнюю пласть широким валом с лезвиями. На выходе пользователь получает доску нужной толщины с ровной гладкой поверхностью. Рейсмусы востребованы в первую очередь в столярном деле, так как позволяют откалибровать заготовки под стык заподлицо: детали одинаковой толщины образуют ровную поверхность. Важно понимать, что рейсмус не делает из кривых досок прямые, его назначение — обеспечить нужный размер. При этом у заготовки хотя бы одна сторона должна быть ровной изначально.

Конструкция рейсмуса

На фото: рейсмусный станок DW733 компании DeWALT.

Механизм регулировки, автоподача. Рейсмусы оснащены мощным двигателем, который при помощи ременной передачи вращает вал с ножами. Верхняя часть станка подвижная, ходит по вертикальным направляющим. Чтобы задать желаемую толщину доски, используют механизм настройки с миллиметровой и дюймовой шкалами.
Большинство станков имеет автоматическую подачу заготовки: два вальца (перед ножевым валом и за ним) двигают доску со скоростью порядка 7-8 метров в минуту. От пользователя требуется положить заготовку на стол, подать ее в станок и получить с обратной стороны. Эта функция очень полезна, так как позволяет сэкономить силы. У некоторых моделей имеется две скорости автоподачи: высокая обеспечивает быстрое выполнение работы, а низкая позволяет получить максимально качественную поверхность.

Технические характеристики

Мощность, размеры заготовки, вес. Мощность у рейсмусов, как правило, составляет 1500-1800 Вт. Ширина строгания и максимальная толщина заготовки — это своего рода калибр рейсмуса. Данные характеристики описывают допустимые размеры доски. Предельная ширина, как правило, составляет 310-330 мм, а толщина — 150-152 мм. Кстати, по максимальной толщине видно, насколько широкую доску вы сможете обработать, если поставите ее на ребро. Приведенные цифры, конечно, не означают, что рейсмус предназначен для строгания очень массивных длинных досок (их станок даже не сможет протащить). Оптимальный калибр рейсмуса — это сравнительно небольшие заготовки.

На фото: рейсмусный станок P13F компании Hitachi.

Глубина строгания показывает, какой слой древесины станок способен снять за раз. У рейсмусов максимальная глубина доходит до 3-3,2 мм. Обратите внимание: широкие доски не рекомендуется строгать с предельной глубиной — чем размашистее заготовка, тем меньше с нее надо снимать за один проход.
Частота вращения ножевого вала у рейсмусов находится в диапазоне от 8000 до 10000 об/мин. Чем выше скорость, тем качественнее получается строганная поверхность. Впрочем, на практике качество обработки зависит от целого ряда факторов.

Отвод стружки

Лучше работать с пылесосом. Во время работы рейсмус выбрасывает очень большое количество стружки, которую лучше удалять при помощи строительного пылесоса. Если этого не делать, то отходы будут забиваться в станке. Они могут приникнуть в подвижные механизмы и попадут в область строгания, что значительно снизит качество обработки (поверхность не получится гладкой). В конце концов, чистота на рабочем месте — это тоже важно.

В статье использованы изображения: metabo.ru, dewalt.ru, hitachi-pt.ru

Комментировать в FB
Комментировать в VK

Металлический рейсмус

01. 01.2001

1 звезда2 звезды3 звезды4 звезды5 звезд

Самодельный инструмент для разметки. Размеры деталей, сборочный чертеж. Варианты использования рейсмуса в работе.

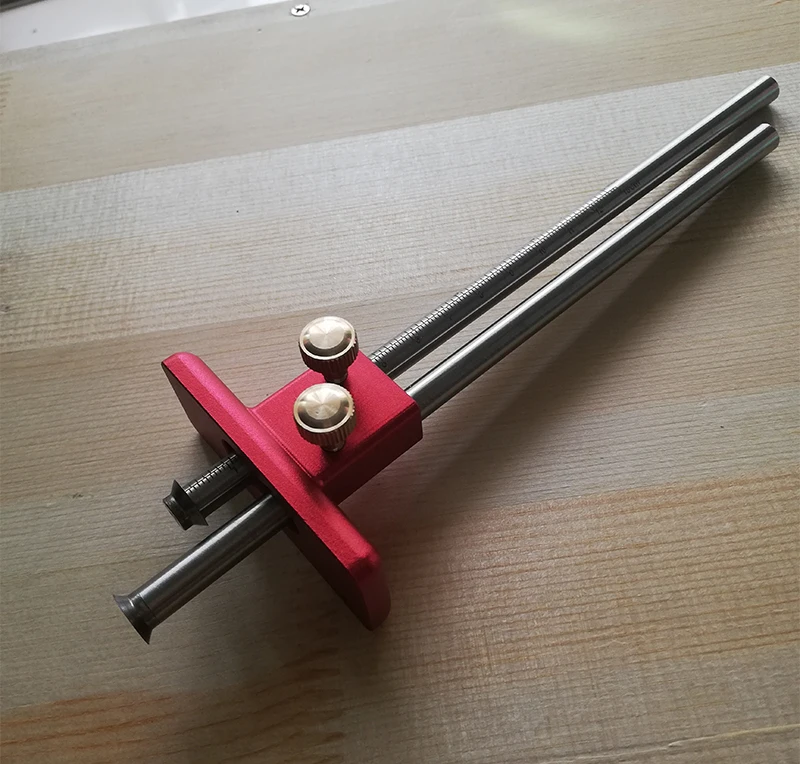

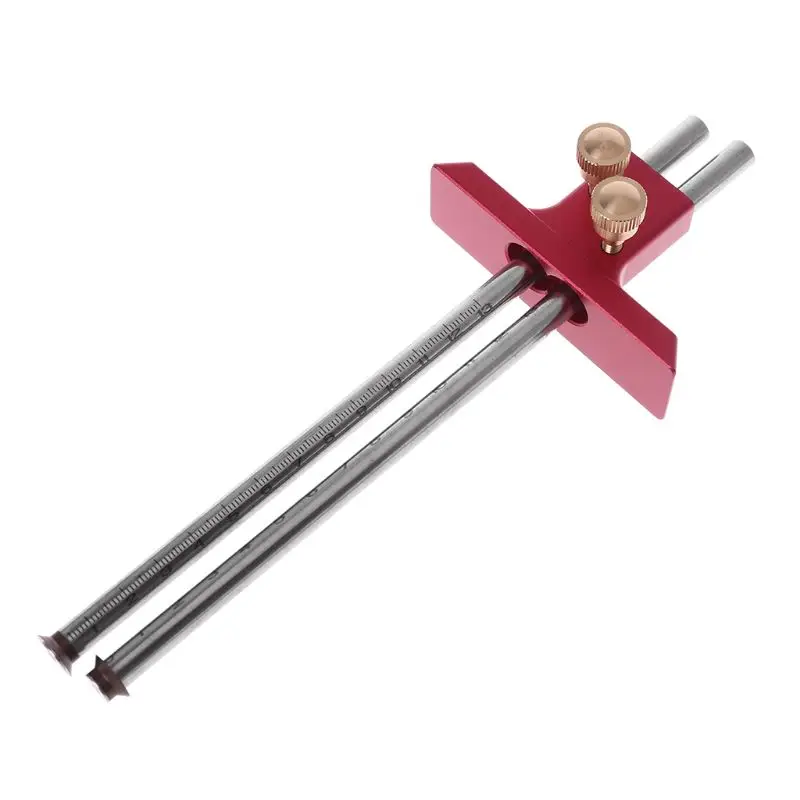

Рейсмус- инструмент для разметки, часто используемый в работах по металлу, по дереву, в механике. Он должен занять подобающее место среди инструмента любителя мастерить. Особенно удобно использовать рейсмус в качестве циркуля.

Вам понадобится:

металлическая деталь в форме буквы “Т” 3570мм;
металлический стержень диаметром 8мм и длиной 600мм;
трубка диаметром 8/16мм длиной 50мм;
винт с рифленой головкой 46мм;
винт с острием 48мм;
винт-барашек 68мм;
винт с шестигранной головкой 48мм;
метчики 4мм;
латунный припой.

Уровень сложности:

для людей с опытом работы по металлу.

Срок изготовления:

два часа.

Минимальный набор инструментов:

паяльник;
дрель;
метчики;
плашки.

Основная часть инструмента- металлическая деталь 3570мм в форме буквы “Т”. Вцентре детали просверлено отверстие диаметром 8мм, к которому припаяна трубка диаметром 16мм и с отверстием 8мм. По сквозному отверстию может скользить металлический стержень диаметром 8мм и длиной 300мм с кольцевым зажимом для карандаша или с отверстием диаметром 3мм для крепления метчика, предназначенного для нанесения разметочных линий. На свободном конце трубки просверлено отверстие с резьбой диаметром 6мм для регулировочного винта-барашка, который фиксирует стержень в нужном положении.

Стержень с зажимом для карандаша на одном конце имеет спаянное кольцо диаметром 8/16мм с прижимным винтом. Вдругом (сменном) стержне просверлены два отверстия: одно сквозное диаметром 3мм, а другое в торце, с резьбой М4, в которое вставлен блокировочный винт 46мм.

«Т»-образный торец основания также просверлен, и в отверстиях нарезана резьба М4 с одной и с другой стороны, чтобы разместить винт с рифленой головкой и винтовое острие для использования рейсмуса в качестве циркуля.

В метчиках размером 3 и 4мм затачиваются концы. После сборки на рейсмус (кроме его нижней рабочей поверхности) наносят два слоя специальной краски по металлу.

Маленькое усовершенствование: миллиметровая шкала, нанесенная на стержни трехгранным напильником, ускорит разметку.

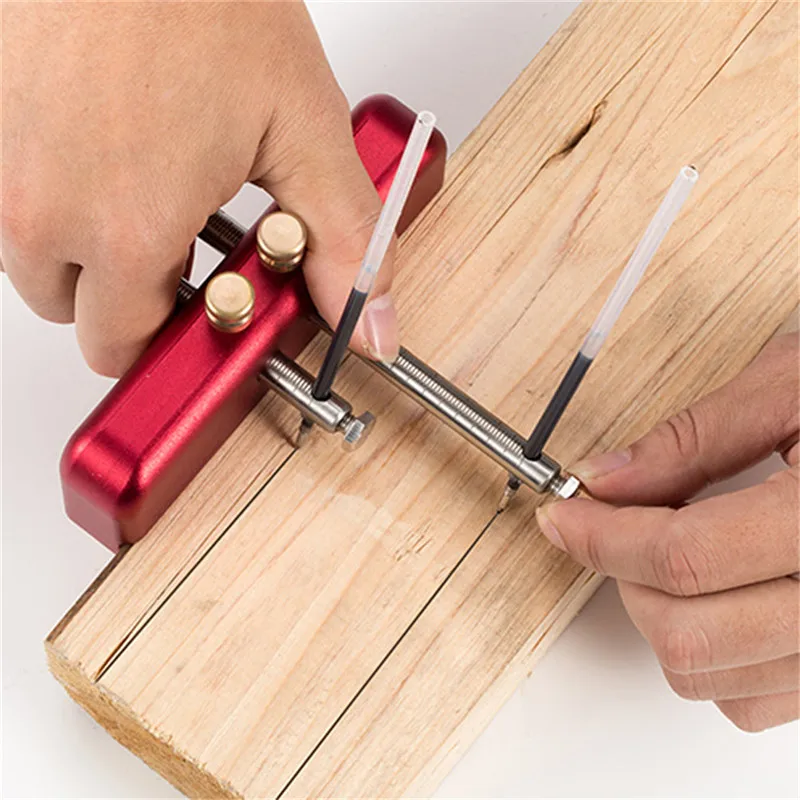

	При работе с деревом грифель карандаша должен быть немного наклонен.
	При прочерчивании линии по листовому металлу, металлическое основание рейсмуса скользит плоской частью по ребру листа.
	Использование рейсмуса в качестве циркуля и просто, и точно.

Материал

Systeme D

Перевод

Юрий Казачков

Была ли статья интересна?

Поделиться ссылкой

Нажимая на кнопку «Подписаться»,
Вы даете согласие на обработку персональных данных

Что такое рейсмусовый станок?

Промышленность

Факт проверен

Пол Скотт

Дата последнего изменения: 28 октября 2022 г.

Рейсмусовый станок — деревообрабатывающий электроинструмент, предназначенный для производства досок постоянной толщины и идеально ровных поверхностей. Это настольный инструмент, означающий, что это непереносное напольное устройство с рабочим механизмом, установленным на регулируемой плоской рабочей поверхности или столе. Рейсмусовые станки состоят из четырех основных компонентов: регулируемого по высоте стола, режущей головки, идеально перпендикулярной столу, комплекта подающих роликов и набора выходных роликов.

Станок работает, автоматически подавая доску по столу, тем самым срезая с нее номинальное количество материала, когда она проходит через режущую головку. При необходимости плиту затем переворачивают и повторяют процесс, в результате чего получается плоский продукт одинаковой толщины по всей поверхности.

Для столярных и краснодеревных работ часто требуется станок, который может резать большие доски до различной толщины, одинаковой толщины по всей доске и получать идеально ровные поверхности. Такой машиной является рейсмусовый станок, который часто называют рейсмусовым станком. Эта машина оснащена широкой цилиндрической режущей головкой с двумя или более продольными режущими лезвиями.

Режущая головка расположена над и строго перпендикулярно плоскому рабочему столу, высота которого может регулироваться для обработки готовой плиты различной толщины. Два комплекта роликов, один входной и один выходной, на каждом конце стола автоматически подают доску по столу и под режущую головку.

Когда доска проходит под режущей головкой, режущая головка срезает определенное количество материала по всей ее поверхности. Благодаря плоской поверхности стола, перпендикулярной ориентации фрезы и давлению фрезы доска остается ровной во время прохода резания. После завершения резки плиту можно перевернуть и пропустить через рейсмусовый станок для резки противоположной стороны, если это необходимо. В результате получается плита одинаковой толщины по всей поверхности с идеально плоскими поверхностями.

Рейсмусовый станок лучше всего работает, если одна сторона доски изначально относительно плоская и однородная. Как правило, это позволяет обрабатывать доску за один проход. Если доска деформирована, ее следует сначала пропустить через фуганок или силовой рубанок, чтобы уменьшить прогиб. Если этого не сделать, давление режущей головки на строгально-рейсмусовый станок просто вытолкнет доску во время прохода, но только для того, чтобы она восстановила свою кривизну на выходе из станка. Строгально-рейсмусовые станки довольно опасны при неправильном использовании; операторы должны всегда следовать стандартным рабочим процедурам и постоянно носить средства защиты рук, глаз и ушей.

Шлифовальный станок или рубанок: правильный инструмент для правильной работы | CUTECH

Содержание

Шлифовальные машины: инструменты для окончательной обработки
Рейсмусовые станки: производство плит одинаковой толщины

Автор плагина?

Мы все делали это хотя бы раз, мы использовали замещающий инструмент вместо подходящего для работы. Например, использовать отвертку вместо долота или плоскогубцы, когда работа требует гаечного ключа.

Хотя использование инструмента, расположенного достаточно близко, может быть удобным, оно может сделать работу более сложной, трудоемкой и даже небезопасной в долгосрочной перспективе.

Использование правильного инструмента для работы может означать разницу между профессионально выглядящим проектом и неудовлетворительным результатом.

Если ваш проект по деревообработке включает в себя удаление слоев древесины, вот простое руководство, чтобы решить, когда использовать шлифовальную машину, а когда рубанок.

Шлифовальные машины: инструменты для финишной обработки

Если вы раньше пользовались шлифовальной машиной, возникает искушение думать о ней как о рейсмусовом станке. В конце концов, обе машины эффективно удаляют поверхностную древесину.

Но на самом деле шлифовальные машины являются чистовыми инструментами, и использование шлифовальной машины для удаления слоев древесины может оказаться дорогостоящим и трудоемким.

По сравнению со строгальными станками, шлифовальные машины работают очень медленно, удаляя незначительное количество древесины при каждом проходе. Необходимость делать несколько проходов часто приводит к огромному накоплению тепла, что приводит к сгоранию наждачной бумаги, перегоранию предохранителей и повреждению дерева.

В качестве рейсмусовой машины шлифовальные машины могут быть дорогими в использовании, потому что вы постоянно заменяете изношенную наждачную бумагу. Поэтому, когда вы думаете о шлифовальном станке, лучше всего думать о нем как о чистовом инструменте, который лучше всего подходит для тонкой обработки дерева.

Рейсмусовые станки: производство плит одинаковой толщины

В то время как шлифовальные машины используются для изменения отделки древесины, рубанок используется для выравнивания древесины до точной толщины.

Строгальные станки производят доски одинаковой толщины. С помощью рубанка вы можете взять несколько кусков дерева неправильной формы и выровнять их до одинаковой толщины.

Когда неровная древесина проходит через строгальный станок, вращающиеся режущие головки удаляют заданное количество древесины с каждой доски. Таким образом, вы можете купить древесину любой толщины и, если она хорошего качества, вы можете строгать ее до нужной вам толщины.

С помощью рубанка можно сгладить грубые пиломатериалы, зачистить спиленные края и вдохнуть новую жизнь в старую древесину. Каждую строганную доску можно использовать отдельно или приклеить к другим строганным заготовкам для получения более толстой доски или блока.

Обычные изделия из строганного дерева включают разделочные доски, резьбу по дереву, шпиндели на заказ и другие изделия для рукоделия. На самом деле, любой, кто занимается изготовлением мебели, найдет рубанок незаменимым.

Ничто не сравнится с рубанком по дереву, когда вам нужно сгладить доски и отшлифовать их до нужной толщины. Вы ограничены только своим воображением.

Ознакомьтесь с линейкой строгальных станков CUTECH, чтобы найти тот, который подходит именно вам.

Так что помните, использование надлежащего инструмента для работы не только экономит ваше время и деньги, но и защищает вас от травм, а также обеспечивает профессиональный вид отделки.

—
