Рейсмусовый станок Gigant TPJ-320-1600 - цена, отзывы, характеристики, 1 видео, фото

Наталья

30.07.2020

Приводной ремень, есть в продаже или где можно купить, или артикул подскажите

ВсеИнструменты

31.07.2020

Здравствуйте, Наталья! Вам надо сделать заказ через сервисный центр. https://www.vseinstrumenti.ru/service/

Евгений Юрьевич Гретченко

12.12.2020

Скажите характеристики ремня. Длина ширина зубья ипрочее. Лопнул ремень от вас ждать просто не вариант. Хотя бы самому оперативнее купить.

Гретченко Евгений

14.12.2020

ремень подходит от рейсмуса корвет 21, ремень 6pj 350 длина, ширина 14

Роман

18.05.2020

Добрый день Подойдут ножи "Набор ножей PTB02PK"?

ВсеИнструменты

18.05.2020

Здравствуйте, Роман! Эти ножи подойдут.

Илья Додонов

27.04.2020

Здравствуйте!!! Когда будет на него скидка?

ВсеИнструменты

28.04.2020

Здравствуйте! Скидок пока не планируется.

Евгений

23.04.2020

Здравствуйте, есть ли у вас запчасти на этот станок, если нет, где можно найти? Поврежден один из валов редуктора, подробнее о причинах описал в отзыве.

ВсеИнструменты

23.04.2020

Здравствуйте, Евгений! Вам надо обратиться в наш сервисный центр. https://www.vseinstrumenti.ru/service/

Михаил

25.03.2020

Подскажите,ножи к станку вас есть?

ВсеИнструменты

25.03.2020

Здравствуйте, Михаил! Подходящие ножи можно посмотреть вов кладке "расходные материалы". https://www.vseinstrumenti.ru/stanki/strogalnye/rejsmusnye/gigant/tpj-320-1600/#tab-3

Веселов Михаил

26.03.2020

От Ракиты подойдут( по креплению)?

ВсеИнструменты

26.03.2020

Здравствуйте! От какой Ракиты?

Веселов Михаил

26.03.2020

День добрый! Описька! От Макиты 2012 NB?

ВсеИнструменты

26. 03.2020

Здравствуйте, Михаил! Нет, так как они малы по длине.

Константин Смагин

14.12.2019

Добрый день. До какого числа акция?

ВсеИнструменты

14.12.2019

Здравствуйте! До конца месяца, либо до конца акционного товара.

Павел

05.12.2019

Добрый день. Можете объяснить за счет чего изменяется скорость движения детали? За счет снижения оборотов двигателя или передаточным числом шестерни?

ВсеИнструменты

05.12.2019

Здравствуйте, Павел! Регулировка скорости подачи детали отсутствует на этой модели

Александр

10.11.2019

Здравствуйте, хотелось бы узнать имеются ли ножи для этого станка?

ВсеИнструменты

11.11.2019

Здравствуйте, Александр! Размер подходящих ножей. 318х18.2х3.2 HSS

Что такое рейсмус и рейсмус-калибр?

Рейсмусы становятся все более популярными. Эти переносные станки обеспечивают идеальную поверхность и миллиметровую точность. Но можно ли их назвать настоящим строгальным универсалом?

На фото:

Назначение рейсмуса

Калибровка досок по толщине. Что такое рейсмус и для чего он нужен? Рейсмус — это станок (переносной или массивный стационарный), предназначенный для чистового строгания досок под заданную толщину. Рейсмус пропускает доску через себя, строгая верхнюю пласть широким валом с лезвиями. На выходе пользователь получает доску нужной толщины с ровной гладкой поверхностью. Рейсмусы востребованы в первую очередь в столярном деле, так как позволяют откалибровать заготовки под стык заподлицо: детали одинаковой толщины образуют ровную поверхность. Важно понимать, что рейсмус не делает из кривых досок прямые, его назначение — обеспечить нужный размер. При этом у заготовки хотя бы одна сторона должна быть ровной изначально.

Конструкция рейсмуса

На фото: рейсмусный станок DW733 компании DeWALT.

Механизм регулировки, автоподача. Рейсмусы оснащены мощным двигателем, который при помощи ременной передачи вращает вал с ножами. Верхняя часть станка подвижная, ходит по вертикальным направляющим. Чтобы задать желаемую толщину доски, используют механизм настройки с миллиметровой и дюймовой шкалами.
Большинство станков имеет автоматическую подачу заготовки: два вальца (перед ножевым валом и за ним) двигают доску со скоростью порядка 7-8 метров в минуту. От пользователя требуется положить заготовку на стол, подать ее в станок и получить с обратной стороны. Эта функция очень полезна, так как позволяет сэкономить силы. У некоторых моделей имеется две скорости автоподачи: высокая обеспечивает быстрое выполнение работы, а низкая позволяет получить максимально качественную поверхность.

Технические характеристики

Мощность, размеры заготовки, вес. Мощность у рейсмусов, как правило, составляет 1500-1800 Вт. Ширина строгания и максимальная толщина заготовки — это своего рода калибр рейсмуса. Данные характеристики описывают допустимые размеры доски. Предельная ширина, как правило, составляет 310-330 мм, а толщина — 150-152 мм. Кстати, по максимальной толщине видно, насколько широкую доску вы сможете обработать, если поставите ее на ребро. Приведенные цифры, конечно, не означают, что рейсмус предназначен для строгания очень массивных длинных досок (их станок даже не сможет протащить). Оптимальный калибр рейсмуса — это сравнительно небольшие заготовки.

На фото: рейсмусный станок P13F компании Hitachi.

Глубина строгания показывает, какой слой древесины станок способен снять за раз. У рейсмусов максимальная глубина доходит до 3-3,2 мм. Обратите внимание: широкие доски не рекомендуется строгать с предельной глубиной — чем размашистее заготовка, тем меньше с нее надо снимать за один проход.

Частота вращения ножевого вала у рейсмусов находится в диапазоне от 8000 до 10000 об/мин. Чем выше скорость, тем качественнее получается строганная поверхность. Впрочем, на практике качество обработки зависит от целого ряда факторов.

Отвод стружки

Лучше работать с пылесосом. Во время работы рейсмус выбрасывает очень большое количество стружки, которую лучше удалять при помощи строительного пылесоса. Если этого не делать, то отходы будут забиваться в станке. Они могут приникнуть в подвижные механизмы и попадут в область строгания, что значительно снизит качество обработки (поверхность не получится гладкой). В конце концов, чистота на рабочем месте — это тоже важно.


В статье использованы изображения: metabo.ru, dewalt.ru, hitachi-pt.ru


Станок рейсмус Hitachi P13F - цена, фото, технические характеристики

Профессиональный аппарат,

рейсмусовый станок нового поколения HITACHI P13F является отличным выбором, что касается качественной обработки деревянных заготовок и строгания их поверхностей. С помощью специальных роликов сверху станок сам возвращает обрабатываемую заготовку для нового прихода. Эргономическая модель с потрясающими техническим характеристиками быстро, надежно и четко справляется с поставленной задачей. Вот некоторые параметры станка:

  • Двигатель с мощностью в 1,8 кВт
  • Скорость вращения строгального вала – 8000 об/мин
  • Глубина строгания составляет 2,4 мм
  • Ширина реза (максимальная) – 330 мм
  • Скорость движения рейсмуса – 7,3 м/мин
  • Проход по высоте колеблется от 3,2 до 15,4 мм
  • При габаритах рабочего стола 330х305 мм вес станка составляет 46 кг

Этот рейсмусовый станок HITACHI P13F очень удобен в эксплуатации за счет регулировки высоты реза и большой шкалы строгания, поскольку это позволяет регулировать процесс обработки и адаптировать механизм под работу. Есть также ручка управления, которая при необходимости может ставиться как с правой, так и с левой стороны. Отлично сочетаясь с древесиной,

рейсмусовый станок HITACHI P13F придает материалу нужную форму, удаляя все неровности, неоднородности и снимая ненужные слои с завидной легкостью.

Выполняя широкий спектр работы, станок рейсмусовый HITACHI P13F справляется с различными видами древесины. Мощный двигатель может проделать большой объём работы. Работая на холостом ходу при невысокой скорости станок затрачивает совсем мало электроэнергии. Крепкая конструкция в сочетании с качеством сборки, регулировка глубины реза, мотор с защитой от перенагрузки – все это рейсмусовый станок HITACHI P13F. Всего в один клик вы можете купить рейсмусовый станок HITACHI P13F в компании «Северные стрелы», где наши сотрудники всегда помогут вам с выбором.

СР-8 Станок рейсмусовый (рейсмус). Паспорт, схемы, описание, характеристики

Сведения о производителе рейсмусового станка

СР-8

Производителем рейсмусового деревообрабатывающего станка СР-8 является Ставропольский Станкостроительный завод

Красный Металлист, - который с 1932 года специализировался на производстве деревообрабатывающих станков. Завод был основан в 1902 году и расположен в городе Ставрополь.

Станки, выпускаемые Ставропольским станкостроительным заводом Красный Металлист


СР-8 (СР 8-2) Станок рейсмусовый односторонний. Назначение, область применения

Рейсмусовый станок СР 8-2 стал дальнейшим развитием своего предшественника рейсмуса СР 8-1.

Станки СР4-1 (400 мм), СР6-10 (630 мм), СР8-2 (800 мм) - новый, последний модельный ряд рейсмусовых станков, выпущенных заводом "Красный Металлист", которые пришли на смену модельному ряду рейсмусов СР3-6 (300 мм), СР6-9 (630 мм), СР8-1 (800 мм).

Рейсмусовый односторонний станок СР-8 (СР 8-2) предназначен для продольного, одностороннего строгания в размер по толщине от 5 до 250 мм поверхностей плоских заготовок шириной до 800 мм, из древесины хвойных и лиственных пород с влажностью не более 15%. Станок СР-8 относится к универсальному оборудованию и применяется в серийном и мелкосерийном производстве столярных изделий в строительной отрасли, мебельной, судостроении, вагоностроении.

Рейсмусовый станок СР-8 служит для плоского строгания (фрезерования) досок, брусьев или щитов в размер по толщине. Применяется на предприятиях и в цехах по производству столярно-строительных изделий, клееных щитов, производствк мебели, деревянного домостроения и в др. деревообрабатывающих производствах.

Обработка заготовок производится 4- ножевым валом цилиндрической формы с клиновым закреплением ножей в корпусе вала. Перед ножевым валом установлен специальный прижим для подпора волокон древесины в зоне резания и устранения заколов на обрабатываемой поверхности.

Стол, по которому подаются заготовки, литой жёсткой конструкции, оборудован поддерживающими вальцами для уменьшения трения при перемещении обрабатываемого материала.

Подъем и опускание стола по высоте в зависимости от толщины обрабатываемого материала производится механически от отдельного электродвигателя или вручную маховиком с последующей фиксацией, исключающей самопроизвольное опускание стола.

Нижняя (базовая) поверхность заготовки должна быть обработана на фуговальном станке. Отклонение базовой пласти заготовки не должно превышать 0,15 мм на длине 1000 мм.

Подача заготовки - механическая. Устройство подачи приводится в движение от двигателя через редуктор.

Помещение, где устанавливается станок, должно соответствовать требованиям класса П-IIа по ПУЭ-98.

Климатическое исполнение и категория размещения станка - УХЛ4.2, категория условий хранения - 2 по ГОСТ15150-69.


Отличительные особенности рейсмусового станка СР-8-2:

  • Станок имеет сварную станину из стальных листов, что зачительно облегчило его конструкцию;
  • Подъем и опускание стола по высоте производится механически от отдельного электродвигателя или вручную с последующей фиксацией, исключающей самопроизвольное опускание стола;
  • Станок имеет четыре приводных вальца, что значительно улучшает тяговую способность механизма подачи. Узел подачи заготовки также работает от отдельного двигателя;
  • Стол оборудован приводными поддерживающими вальцами для повышения надежности подачи при перемещении заготовки;
  • Скорость подачи можно выбирать дискретно из 2 значений на пульте станка 8 и 16 м/мин;
  • Передний подающий валец выполнен секционным, что позволяет одновременную обработку нескольких заготовок с разницей по толщине до 4 мм;
  • Обработка заготовок производится 4-х ножевым валом цилиндрической формы с клиновым закреплением ножей в корпусе;
  • Станок оснащен автоматическим тормозным устройством ножевого вала для безопасности работы;
  • Перед ножевым валом установлен специальный литой прижим для подпора волокон древесины в зоне резания и устранения заколов на обрабатываемой поверхности;
  • Когтевая защита со стороны загрузки, предотвращающая обратное выбрасывание заготовки в процессе обработки;
  • Электроблокировка, исключающая возможность включения станка при открытом ограждении.

СР-8 Общий вид рейсмусового станка

Фото рейсмусового станка СР 8-2


Схема кинематическая и расположения подшипников рейсмусового станка СР-8

Кинематическая cхема рейсмусового станка СР 8-2

Кинематические цепи станка осуществляют следующие движения:

  1. Вращение ножевого вала
  2. Вращение подающих вальцов
  3. Механическое и ручное перемещение стола вверх-вниз
  4. Ручной зажим стола

Ввиду простоты кинематической схемы ее описание не приводится.


Расположение составных частей и органов управления рейсмусовым станком СР-8

Расположение составных частей станка СР-8-2. Рис. 3

Расположение органов управления станком СР-8-2. Рис. 4

Расположение органов управления станком СР-8-2. Рис. 5

Расположение органов управления станком СР-8-2. Рис. 6


Расположение составных частей рейсмусового станка СР-8-2

  • Кожух звукопоглощающий - Рис. 6 поз. 73 - СР8—2.01.00.010
  • Станина - Рис. 3 поз. 14 - СР8—2.01.10.000
  • Привод перемещения стола - Рис. 5 поз. 26, 28 - СР 6-10.01.060
  • Стол - Рис. 6 поз. 71 - СР8—2.01.12.000
  • Валец подающий передний - Рис. 6 поз. 65 - СР8—2.01.13.000
  • Прижимы - Рис. 6 поз. 66, 67 - СР8—2.01.14.000
  • Вал ножевой - Рис. 6 поз. 72 - СР8—2.01.15.000
  • Валец подающий задний - Рис. 6 поз. 70 - СР8—2.01.15.010
  • Привод подачи - Рис. 5 поз. 24 - СР 6-10.06.000
  • Электрооборудование - Рис. 3 поз. 13 - СР8—2.01.80.000

Расположение органов управления рейсмусовым станком СР-8-2

  1. Кнопка «Стоп> общая
  2. Кнопка «Пуск» ножевого вала
  3. Кнопка «Пуск» привода подачи
  4. Переключатель частоты вращения электродвигателя привода подачи
  5. Световой указатель наличия напряжения
  6. Кнопка «Вверх» перемещения стола
  7. Кнопка «Вниз» перемещения стола
  8. Сигнализация блокировок
  9. Рукоятка механического зажима стола
  10. Рукоятка перемещения вальцов стола
  1. Маховичок ручного перемещения стола
  2. Кнопка «Стоп> общая
  3. Запирающее устройство вводного автомата
  4. Вводный автомат


Общая компановка рейсмусового станка СР-8.

Описание основных сборочных единиц

Станина станка СР-8

Станина 14 (см. Рис. 3—6) станка представляет собой жесткую сварную коробку.

Внутри станины, в центральной нише передней части станка, установлен привод подачи 24 (см. Рис. 5). В задней части центральной ниши станины расположен привод ножевого вала.

Электродвигатель ножевого вала (фланцевого исполнения) крепится к плите 25 (см. Рис. 5), перемещающейся по пазам для натяжки ремней.

В левой нише станины размещены электрошкаф станка и механизм перемещения стола. В правой нише размещены цепная передача привода подачи и клиноременная передача привода ножевого вала.

В верхней части станины крепятся: на разъемных опорах ножевой вал с задним вальцом; прижимы, передний валец с пультом управления и звукопоглощающий кожух. Сзади к звукопоглощающему кожуху крепится эксгаустерная воронка.

На станине станка установлено запирающее устройство вводного автомата (см. Рис. 4), состоящие из корпуса 20, винта 21, прокладки 22, планки 23. К запирающему устройству прилагается специальный ключ 19.

Для запирания вводного автомата необходимо ключом 19 отпустить винт 21, освободить планку 23 и переместить ее вправо, расположив над рукояткой 18 вводного автомата, после чего зафиксировать планку, затянув винт.


Стол рейсмусового станка СР-8

Стол рейсмусового станка СР-8-2. Рис. 7

Стол 1 чугунный прямоугольной формы с направляющими 2, 3. В столе расположены два гладких приводных вальца 4, 5.

Вальцы смонтированы на подшипниках качения, расположенных в качающихся кронштейнах 6, 7. Выставка вальцев по высоте относительно рабочей поверхности стола производится рычажно-эксцентриковым механизмом 8, поворотом рукоятки 9.

В столе расположен механизм натяжения 10 цепи 11, привода вальцов стола. Натяжение цепи производится с помощью пружины 12, прижимающей к цепи звездочку 13.

Фиксация стола в заданном положении производится поворотом рукоятки 10 (см. Рис. 3), через эксцентрики 13 (см. Рис. 7), винт 14, шток 15, направляющую 16.

Механизм перемещения стола (см. Рис. 5)

Механизм перемещения стола состоит из электродвигателя 26, клиноременной передачи 27, червячного редуктора 28, цепной передачи 29, винтов перемещения.

Ручное перемещение стола осуществляется маховичком 30, который необходимо нажать в осевом направлении, осуществив зацепление шкива с полумуфтой 32 и только затем вращать маховичок, перемещая стол, при этом конечный выключатель 33 отключит электродвигатель механического перемещения стола. После снятия осевой нагрузки с рукоятки маховичка пружина 31 возвращает полумуфту и маховичок в исходное положение.


Механизм резания и задний подающий валец рейсмусового станка СР-8

Механизм резания и задний подающий валец рейсмусового станка СР-8-2. Рис. 8

Механизм резания станка состоит из ножевого вала и привода ножевого вала. Корпус ножевого вала 1 (рис. 8) цилиндрической формы имеет четыре паза, размещенные параллельно оси вала, в которых устанавливаются прямые ножи 2.

Крепление ножей производится клиньями 3 и винтами 4. Выставка ножей осуществляется винтами 5 и гайками 6.

Корпус ножевого вала монтируется на шарикоподшипниках 7, размещенных в разъемных опорах 8, 9.

Опоры ножевого вала крепятся к станине.

Вращение ножевого вала осуществляется от электродвигателя клиноременной передачей.

Заточка ножей. Стойкость ножей без переточки составляет 3 — 4 часа работы согласно ГОСТ 6567—76.

Правильно заточенные ножи должны обеспечивать шероховатость обработанной поверхности не более Кг 100 мкм. При превышении шероховатости поверхности выше указанной величины ножи необходимо переточить. В процессе многократных переточек происходит стачивание ножей. Допускается работать ножами шириной не менее 20 мм.



Прижимы и схема установки по высоте подающих вальцов, прижимов и когтевой защиты рейсмусового станка СР-8

Прижимы рейсмусового станка СР-8-2. Рис. 9

К прижимным элементам станка относятся передний и задний прижимы. Передний прижим служит для создания подпора волокон древесины в месте выхода ножа из материала и предупреждения сколов.

По конструкции передний прижим — секционный. Прижимная губка переднего прижима состоит из узких секций 1. Давление каждой секции осуществляется пружиной 2 через шарик, которые размещены в общей оси 3. Каждая секция прижима имеет возможность качаться на оси 4. Секции смонтированы с осями на двух щеках 5.

Задний прижим 6 выполнен в виде сплошной балки, смонтирован на двух щеках 7 и имеет возможность поворачиваться на фланцах, ножевого вала относительно его оси.

Поддерживающие вальцы 4, 5 (см. рис. 7) стола при обработке заготовок из древесины устанавливают выше рабочей поверхности стола на 0,1—0,4 мм. Меньшее значение соответствует обработке заготовок из твердых пород древесины, большее — для обработки заготовок из мягких пород древесины.

Установка вальцов по высоте относительно рабочей поверхности стола производится рукояткой 9.


Механизм подачи рейсмусового станка СР-8

Валец подающий передний рейсмусового станка СР-8-2. Рис. 10

Механизм подачи станка — четырехвальцовый, который состоит из двух верхних и двух нижних подающих вальцов.

Верхние подающие вальцы собраны на отдельных опорах и состоят из переднего рифельного 65 (см. Рис. 6) и заднего гладкого 70 вальцов. Нижние подающие вальцы — гладкие и установлены в столе.

Валец 1 (см. Рис. 10) подающий передний в станке СР 6-10 — цельный рифельный, а в станке СР 8—2.01—секционный (рис. 10а). Он установлен на двух шарикоподшипниках 2, размещенных в качающихся кронштейнах 5 и 6.

Оси качения кронштейнов через втулки 7 и 8 закреплены в опорах 3 и 4.

По требованию заказчика станок СР 6-10 может быть изготовлен с секционным рифельным валом.

Валец подающий передний рейсмусового станка СР-8-2. Рис. 10а

На валу 2 (рис. 10а) имеются продольные прорези-канавки, в которых размещаются упорные планки секционных колец 1. Центрование кольца 1 относительно оси вала 2 осуществляют резиновые втулки 7.

Прижимается валец к обрабатываемой заготовке при помощи пружины через тяги.

Перед подающим вальцом установлена когтевая защита 11 (см. Рис. 11). Подъем когтевой защиты производится поворотом оси 9.

Пружина 10 возвращает когтевую защиту в рабочее положение.

В узел переднего подающего вальца входит пульт управления станком, в который вставлена ось со звукопоглощающими элементами в виде отдельных планок 12.

Задний подающий валец 10 (см. Рис. 8) выполнен гладким, устанавливается на шарикоподшипниках 11, размещенных в качающихся кронштейнах 12, 13. Оси 14 качения кронштейнов прикреплены к разъемным опорам 8, 9 совместно с корпусом ножевого вала. Прижим вальца к заготовке осуществляется пружинами.

Валец подающий передний рейсмусового станка СР-8-2. Рис. 11

Перед подающим вальцом установлена когтевая защита 11 (см. Рис. 11). Подъем когтевой защиты производится поворотом оси 9.

Пружина 10 возвращает когтевую защиту в рабочее положение.

В узел переднего подающего вальца входит пульт управления станком, в который вставлена ось со звукопоглощающими элементами в виде отдельных планок 12.

Задний подающий валец 10 (см. Рис. 8) выполнен гладким, устанавливается на шарикоподшипниках 11, размещенных в качающихся кронштейнах 12, 13. Оси 14 качения кронштейнов прикреплены к разъемным опорам 8, 9 совместно с корпусом ножевого вала. Прижим вальца к заготовке осуществляется пружинами.


Привод подачи рейсмусового станка СР-8

Привод подачи рейсмусового станка СР-8-2. Рис. 12

Привод подачи (см. Рис. 12)

Привод подачи состоит из двигателя 1, соединительной муфты 2 и редуктора 3, смонтированных на плите 4.

Установка необходимой скорости подачи производится поворотом переключателя на пульте управления станком на желаемую скорость.

Принадлежности к станку

В комплект поставки станка входят:

Комплект инструмента и принадлежностей (ключи, отвертка, шприц штоковый) и приспособления
Приспособление контрольное для установки режущих кромок ножей

Приспособление контрольное рейсмусового станка СР-8. Рис. 13

Приспособление контрольное предназначено для установки режущих кромок ножей относительно оси вращения ножевого вала на диаметр резания 128 ± 0,05 мм.

Приспособление состоит из корпуса (1), индикатора часового типа (2) и наконечника (3).

При установке приспособления на корпус ножевого вала происходит контакт наконечника с лезвием ножа. Разность показаний индикатора в крайних точках не должна превышать 0,05 мм.

Фиксатор

Приспособление предназначено для стопорения ножевого вала при смене ножей (см.рис. 14). Приспособление состоит из корпуса 1, винта 2, штока 3, пружины 4. Смена ножей производится только при зафиксированном ножевом вале. Для этого приспособление устанавливается на правой щеке переднего прижима, и крепится винтом 2. После закрепления фиксатора на щеке прижима, осторожно поворачивая ножевой вал, опустить стопор 4 фиксатора в один из четырех пазов ножевого вала. Смена ножей производится последовательно при зафиксированном ножевом вале.

После смены ножей фиксатор необходимо снять со станка.

Приспособление заточное

Для заточки ножей, установленных на ножевом вале станка, служит заточное приспособление. Все вопросы, касающиеся его эксплуатации и работы, см. в руководстве по эксплуатации заточного приспособления.


Приспособление контрольное рейсмусового станка СР-8

Приспособление контрольное рейсмусового станка СР-8

Приспособление контрольное предназначено для установки режущих кромок ножей относительно оси вращения ножевого вала на диаметр резания 128 ± 0,05 мм.

Приспособление состоит из корпуса (1), индикатора часового типа (2) и наконечника (3).

При установке приспособления на корпус ножевого вала происходит контакт наконечника с лезвием ножа. Разность показаний индикатора в крайних точках не должна превышать 0,05 мм.


Электрооборудование станка рейсмусового одностороннего СР-8

Схема электрическая принципиальная рейсмусового станка СР 6-10 и СР8-2.01 Рис. 15

Схема электрическая принципиальная СР-8. Смотреть в увеличенном масштабе


Электрооборудование станка СР 6 Рис. 15 содержит:

  • М1 - асинхронный электродвигатель с короткозамкнутым ротором — привод ножевого вала;
  • М2 - асинхронный двухскоростной электродвигатель с короткозамкнутым ротором — привод подачи;
  • МЗ - асинхронный электродвигатель с короткозамкнутым ротором — привод перемещения стола;
  • Конечные выключатели - контролирующие положение боковых дверей, эксгаустерной воронки и крайние положения стола;
  • Пульт - пусковая и защитная аппаратура, расположенная на пульте и в нише станины.

На станке применяются следующие величины напряжений:

  • силовая цепь 50 Гц, 380 В;
  • цепь управления 50 Гц, 110 В;
  • цепь сигнализации 50 Гц, 24 В.

В данном руководстве приводятся (см.табл. 6):

Пульт управления размещен в верхней части облицовки станка, а электрошкаф в нише станины.

Для включения станка в электрошкафе установлен вводный выключатель Q1, привод которого выведен наружу.

Отверстие для ввода питающих проводов выполнено внизу, на боковой стенке электрошкафа.

Ввод должен быть осуществлен проводом марки ПВЗ сечением 2,5 мм² черного цвета для силовых цепей и зелено-желтого цвета — для заземления, для СР8-2.01. – сечением 4 мм².

Описание работы электросхемы (см. Рис.16)

Перед включением станка необходимо открыть дверь электрошкафа и проверить состояние выключателей Q1 и Q2, после чего закрыть дверь электрошкафа.

Включением вводного выключателя Q1 подается питание на силовые цепи, управления и цепи сигнализации. На пульте управления должна загореться сигнальная лампа Н1.

Включением привода ножевого вала осуществляется кнопкой S6, при этом включается магнитный пускатель К3, замыкая свои контакты в цепи питания электродвигателя ножевого вала М1.

Привод подачи включается кнопкой S8, расположенной на пульте управления, при включенном приводе ножевого вала. При этом включается магнитный пускатель К6, замыкая свои контакты в цепи питания электродвигателя М2.

При включении в работу ножевого вала и привода подачи на пульте управления загораются соответствующие им сигнальные лампы НЗ, Н4 и Н5.

Принципиальной схемой станка предусмотрено 2 скорости подачи.

Изменение скорости подачи производится переключателем 59, переключением скоростей двухскоростного электродвигателя М2.

Отключение электродвигателей М1 и М2 осуществляется нажатием кнопок 51, расположенной на пульте управления, или 52, расположенной в правой нише задней части станка.

Для остановки привода ножевого вала используется электродинамическое торможение, интенсивность торможения задается регулировочным резистором блока управления, а время торможения не должно превышать 15с (регулируется пневмоприставкой пускателя K4).

Для регулирования блока электродинамического торможения привода ножевого вала необходимо:

  1. выдержку времени пневмоприставки пускателя К4 выставить равной 15с;
  2. движок переменного резистора блока управления А установить в среднее положение;

Для увеличения интенсивности торможения движок резистора поворачивают по часовой стрелке, для уменьшения — против часовой стрелки.

Рассмотрим работу схемы при электродинамическом торможении привода ножевого вала М1. При отключении привода ножевого вала кнопками S1 или S2 отключается пускатель К3 и контактом (16, 17) включает пускатель К5.

Пускатель К5 замыкает свои контакты в силовой цепи электродинамического торможения, подавая питание на блок торможения А, контакт (2, 16) пневмоприставки пускателя К4 размыкается через t=15с, достаточное для полной остановки привода ножевого вала.

Регулировка считается выполненной правильно, если при нажатии на одну из кнопок «Общий стоп» электродвигатель привода ножевого вала вращается 15сек, и сразу же после полной остановки электродвигателя происходит отключение тормозного контактора.

Привод перемещения стола М3 включается при отключенном приводе ножевого вала в толчковом режиме кнопками S11 и S13, расположенными на пульте управления. Ограничение хода стола осуществляется конечными выключателями S10 и S12.

В соответствии с техническими характеристиками электродвигатели серии АИР, установленные на станке, допускают не более 10 циклов включения — отключения в час.

С холодного состояния электродвигатель можно включить — отключить с электродинамическим торможением и сразу же повторить цикл включения — отключения. Последующие циклы включения — отключения можно повторить с интервалом не менее 5—6 мин, но не более 10 циклов в час.

СР-8 Станок деревообрабатывающий рейсмусовый. Видеоролик




Технические характеристики рейсмусового станка СР-8

Наименование параметраСР-6-9СР-6-10СР-8-2
Основные параметры
Максимальная ширина строгания, мм630630800
Диапазон толщины обрабатываемых заготовок, мм5. .2005..2505..250
Скорость механической подачи заготовки, м/мин8-248; 168; 16
Минимальная длина обрабатываемой заготовки, мм400450450
Наибольшая толщина снимаемого слоя за один проход, мм588
Частота вращения строгального вала (на холостом ходу), об/мин.457045704570
Количество строгальных ножей на строгальном валу444
Диаметр строгального вала, мм125128128
Размер ножа: Длина, ширина, толщина, мм
Длина рейсмусового стола, мм
Номинальный диаметр присоединительного патрубка эксгаустерной воронки, мм180
Максимальная разность толщины одновременно подаваемого материала, мм44
Электрооборудование станка
Род тока питающей сети380В 50Гц380В 50Гц380В 50Гц
Количество электродвигателей на станке, шт133
Электродвигатель привода ножевого вала, кВт7,55,511,0
Электродвигатель привода подачи, кВт1,11/ 1,71/ 1,7
Электродвигатель привода перемещения стола, кВт-0,370,37
Суммарная мощность всех эл. двигателей станка, кВт8,613,07
Габарит и масса станка
Габарит станка (длина х ширина х высота), мм1130 х 1360 х 12601120 х 1315 х 13401120 х 1480 х 1340
Масса станка, кг168014401600


Полезные ссылки по теме. Дополнительная информация

Каталог справочник деревообрабатывающих станков

Паспорта деревообрабатывающих станков

Купить каталог - Купить справочник - Купить базу данных: Прайс-лист информационных изданий


Что такое рейсмус – различия между ручным инструментом и рейсмусовым станком

В строительных работах применяется древесина, предварительно обработанная в цехах или по месту использования. Материал поставляется в виде досок, бревен, брусьев, реек и т.д. Быстроту, удобство и качество распила обеспечивают с помощью различного оборудования и электроинструментов, в число которых входят как универсальные модели, так и специализированные станки. Кроме того, плотники и мебельщики в своей работе часто пользуются дополнительными измерительными, разметочными и контролирующими приспособлениями, имеющими необычные названия. Простому обывателю вряд ли нужно задумывается над тем, что такое рейсмус, а что такое фуганок. А вот домашний мастер, самостоятельно занимающийся ремонтом на приусадебном участке или в доме, должен обязательно разбираться в подобных вопросах. Конечно же, это касается и профессионалов.

Для чего нужен рейсмус

Однозначно ответить на вопрос, что представляет собой рейсмус, сложно. С одной стороны, так называют незамысловатый вспомогательный инструмент, состоящий из пары-тройки деталей. С его помощью производят точную разметку линий, отверстий, месторасположения шипов, прорезей и т.д. на поверхности какой-либо заготовки. С другой стороны, рейсмусом является деревообрабатывающий станок, выполняющий корректировку толщины с одновременным выполнением чистовой обработки пиломатериала. Возможности оборудования позволяют сократить до минимума отходы производства, что важно и для предприятий, и для частных застройщиков.

С немецкого «рейсмус» трактуется как «чертить размер». Ручной инструмент в полной мере соответствует подобному толкованию, так как с помощью именно этого прибора линии с чертежа попадают на заготовку. А вот детализированная разметка пиломатериала на станке относится уже к дополнительным функциям. Само оборудование имеет намного бо́льшие возможности, основной из которых считается заключительное простругивание деревянных изделий по толщине после обработки их лицевой стороны на фуговальном станке.

Ручной рейсмус

Инструмент имеет простейшую конструкцию, состоящую как минимум из трех основополагающих компонентов:

  • рабочей планки со шкалой или без шкалы;
  • зажима-колодки;
  • так называемой чертилки.

Кроме того, рейсмус комплектуется регулировочными винтами. Для возможности одновременного проведения нескольких разметочных линий, инструмент оснащают двумя-тремя параллельными планками, расположенными в просверленных в колодке отверстиях. Для чертилки допускается использовать карандаши, заточенные сверла, прочные заостренные штыри и даже саморезы.

Для удобства вычерчивания криволинейных линий на рабочую планку нередко устанавливают ролик.

Инструмент делают из плотной древесины или металла На видео можно посмотреть, что такое рейсмус для разметки, а также быстрый способ его изготовления.

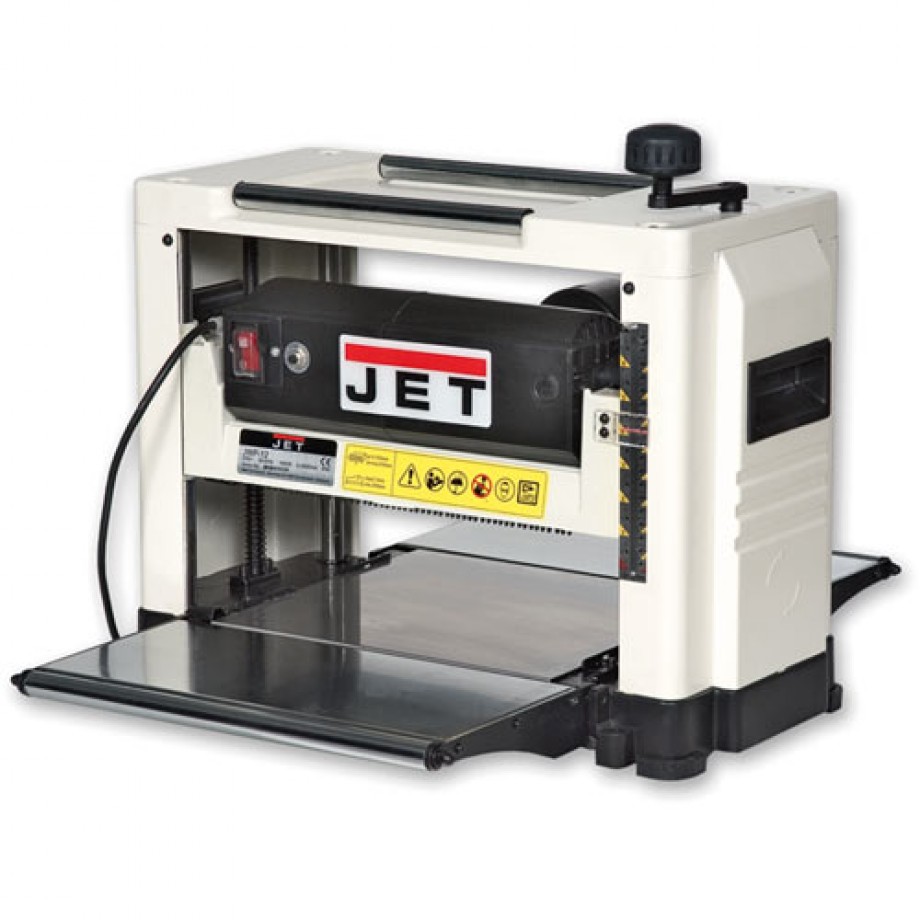

Рейсмусовый станок

Многофункциональное деревообрабатывающее оборудование располагается на станине. На горизонтально расположенную рабочую площадку укладывается заготовка, которая вручную или в автоматическом режиме продвигается к режущим элементам. Ножевой вал подравнивает обратную сторону пиломатериала, срезая ненужный слой до необходимой толщины. Чтобы заготовка при перемещении не болталась из стороны в сторону, по бокам ее удерживают вальцами, планками или роликами.

Рейсмусовый станок часто путают с фуговальным. Но в конструкцию последнего входит не менее трех ножей. Они выполняют более глубокий съем древесины с заготовки. На рейсмус изделие попадает лишь после предварительной обработки на фуговальном оборудовании, так как материал на рабочую площадку может быть уложен лишь плоской стороной.

Рейсмусовые станки бывают:

  • одно- и двусторонними;
  • напольными и настольными.

Односторонние модели относятся к бюджетному оборудованию. Ножевой вал в конструкции находится над рабочей площадкой, поэтому рейсмусование происходит лишь с одной стороны. Двусторонние станки имеют два ножа – над и на рабочей поверхности, что позволяет выполнять обработку сразу двух плоскостей. Такие агрегаты незаменимы при больших объемах работ.

При выборе рейсмусового станка обращают внимание на его мощность и производительность, на возможные габариты заготовок и количество ножевых валов. Немаловажным показателем является масса оборудования, так как она оказывает огромное влияние на степень вибрации станка во время работы. Еще пару факторов, которыми стоит заинтересоваться, – это наличие возможности регулировки толщины счищаемого слоя и глубина пропила за один проход. Именно эти характеристики помогут определить функциональность станка и удобство его эксплуатации.

При установке оборудования следует обеспечить его надежную фиксацию. Это касается как напольных, так и настольных моделей. Стабильность положения предотвратит опасные ситуации при работе рейсмусового станка, а также поспособствует получению более точных результатов в процессе обработки пиломатериалов и нанесении требуемых меток. В инструкции производителя даются указания по правильному креплению станины. Как правило, его производят при помощи болтов, входящих в комплект рейсмуса.

К работе разрешается приступать только после набора станком необходимой скорости вращения ножевых валов.

Важно понимать, что для разовой работы приобретать деревообрабатывающее оборудование будет экономически невыгодным решением. Гораздо рациональнее – арендовать станок, минимизировав время на его использование. Прежде чем обратиться в сервис проката строительных инструментов, рекомендуется разумно скомпоновать этапы работы с древесным материалом, временно отказавшись от сопутствующих процессов.

Что касается ручного рейсмуса, то его вполне можно изготовить собственными руками. Сложности в этом никакой нет, да и модель будет сделана под индивидуальные запросы. Вариации инструмента можно найти в большом количестве на просторах интернета.

Штангенрейсмас (рейсмус) - что это, типы, поверка, устройство и назначение

Штангенрейсмас – это высокоточный инструмент для измерения высоты и вертикальной разметки деталей. Инструмент простой в применении,  позволяет производить измерения и разметку с точностью до 0,05 мм без наличия специальных знаний и навыков.

Устройство и применение штангенрейсмаса

Данный измерительный инструмент широко применяется для выполнения разметки заготовок и деталей в машиностроении, при производстве металлоконструкций, в металлообработке, ремонтных и сборочных операциях. Также областью применения штангенрейсмасов является и точное определение высоты деталей размещенной на разметочной плите.

Согласно приведенного ниже рисунка, устройство штангенрейсмаса во многом напоминает штангенциркуль. Основные компоненты инструмента:

  1. Массивное чугунное основание.
  2. Разметочная ножка или отсчетная призма (в зависимости от назначения штангенрейсмаса).
  3. Рамка основной шкалы.
  4. Нониус.
  5. Винтовая пара микрометрической подачи.
  6. Штанга с измерительной линейкой.
  7. Рамка микрометрической подачи.
  8. Фиксатор рамки микрометрической подачи.
  9. Фиксатор основной рамки.

Порядок снятия показаний и разметки штангенрейсмасом

Для обеспечения точности замера или разметки необходима предварительная поверка штангенрейсмаса, что включает в себя проверку его нулевого отсчета. Производится это следующим образом:

  • Измерительный инструмент устанавливается на проверочную плиту.
  • Рамка основной подачи опускается вниз до полного контакта ножки с плитой.
  • Проверяются основная шкала и шкала нониуса – нулевые штрихи обеих шкал должны совпадать.
  • Если проверяется модель инструмента, в которой нижний предел превышает 40 мм, то необходимо использовать мерочные плитки требуемой толщины.

Теперь перейдем к особенностям применения штангенрейсмасов. Порядок действий состоит из следующих этапов:

  • Взяться за основание инструмента и аккуратно подвести его к измеряемой детали.
  • Опустить основную измерительную рамку до момента полного контакта отсчетной призмы с измеряемой поверхностью.
  • С помощью микрометрической пары обеспечить соприкосновение поверхностей инструмента и детали.
  • Зафиксировать обе шкалы
  • Произвести считывание показаний основной шкалы и добавить показание шкалы нониуса. Определение размера по нониусу аналогично штангенциркулю – совпавший штрих шкалы нониуса со штрихом основной шкалы определяет дополнительный микрометрический размер.

Если назначением штангенрейсмаса является разметка, то порядок действий следующий – устанавливается размер по основной и нониусной шкале, основание прижимается к плите и инструмент перемещается относительно размечаемой детали. Разметка наносится заточенным острием ножки.

Типы штангенрейсмасов

Данный измерительный инструмент классифицируется по нескольким основным признакам:

  • В зависимости от способа снятия отсчета существуют следующие типы штангенрейсмасов – ручные с линейным и круговым отсчетом (циферблатом), а также цифровые.
  • По максимальной длине измеряемой детали. Максимальная длина указывается в обозначении. Так ШР-250 – это штангенрейсмус ручной с максимальной длиной 250 мм. Далее идут ШР-400, ШР-630 и т. д. вплоть до ШР-2500
  • По классу точности. Первый класс – 0,05 мм, второй – 0,1 мм.
  • По шагу дискретности (для цифровых приборов) – от 0,03 до 0,09 мм.

При стандартном обозначении штангенрейсмаса указываются все основные характеристики. Например, ручной измерительный прибор с максимальной длиной измерений 250 мм и точностью 0,05 мм. обозначается как штангенрейсмас ШР-250-0,05 ГОСТ 164-90.

Штангенрейсмас в комплекте

Государственные стандарты

Основной стандарт регулирующий технические условия штангенрейсмусов - ГОСТ 164-90.

Рейсмус своими руками



Рейсмус-полезный и нужный инструмент при работе с деревом и металлом. Рейсмус используется для проведения линий, параллельных краю изделия. Именно такой инструмент изготовил автор-самодельщик для столярных работ.

Инструменты и материалы:
-Древесина;
-5 мм шестигранный ключ;
-6 мм болт;
-Клей столярный;
-Суперклей;
-Токарный станок по дереву;
-Токарные инструменты;
-Ножовка;
-Дрель;
-Сверла 5 мм и 6 мм;
-Перьевое сверло 25 мм;
-Долото;
-Рашпиль;
-Тиски:
-Карандаш;
-Напильник;
-Наждачная бумага;

Шаг первый: деревянные заготовки
Первым делом автор выбрал древесину для изготовления рейсмуса. Для ручки автор использовал дуб, а для колодки тополь. Еще автор использовал кусочек древесины для болта.



Шаг второй: изготовление ручки
На токарном станке изготавливает ручку. Длина ручки 7 см, диаметр 2.5 см.

Шаг третий: колодка
Колодка имеет размер следующие размеры: 2.5 см толщина, 3 см ширина и 5 см длина. Отрезал и отшлифовал брусок нужного размера. По центру бруска просверлил отверстие 25 мм. Насадил колодку на ручку, для фиксации используя столярный клей. В торце ручки, со стороны колодки, по центру просверлил сквозное отверстие сверлом 6 мм.

Шаг четвертый: изготовление резца
Резец автор изготовил из шестигранного ключа. С короткой стороны ключа отрезает часть оставляя 15 мм. Затем зажимает ключ в тиски и заостряет короткий конец. Вставляет резец в отверстие в рукояти.

Шаг пятый: болт
Болт имеет диаметр 6 мм. В небольшом брусочке сверлит отверстие диаметром 5 мм. Наполовину вкручивает в отверстие болт. Наносит на оставшуюся резьбу суперклей. Вкручивает болт до конца. Обрабатывает брусок рашпилем, придавая ему нужную форму.

Шаг шестой: паз
Карандашом очерчивает контур резца на торцевой части рейсмуса. Долотом выдалбливает паз. Теперь рейсмус можно безопасно перемещать, резец будет помещаться в пазу.

Шаг седьмой: сборка и использование
В верхней части колодки сверлит отверстие диаметром 5 мм. Отверстие должно быть сквозным между верхом колодки и центром ручки. В отверстие вкручивает болт. Болтом зажимается резец.

Рейсмус готов.


Использовать рейсмус очень просто. Выдвигается резец на нужную длину. Фиксирует его с помощью болта. Прикладывает колодку рейсмуса к торцу обрабатываемой детали. Перемешает рейсмус прижимая резец к поверхности детали. На поверхности детали остается полоса.

Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Персонализированные ежемесячные планировщики | Планировщики на заказ 2021 | Shutterfly

Создайте свой собственный планировщик, чтобы отслеживать встречи, дни рождения и события в вашей жизни. Если вы ищете идеальный подарок для себя или того, кто планирует в своей жизни, не ищите ничего, кроме наших индивидуальных ежемесячных планировщиков. Наши индивидуальные планировщики на 2021 год оснащены пустыми страницами размером 8 на 5 дюймов с заполнением, обеспечивая классический способ управлять своим временем и с легкостью организовывать свою жизнь.Ежемесячные планировщики Shutterfly помогут каждому организовать и отслеживать все важные события в своей жизни, от старшеклассников и студентов колледжей до бабушек и дедушек, ведущих очень активный образ жизни. Их приятно носить с собой, куда бы вы ни пошли, потому что вы можете создать их, чтобы они соответствовали вашему стилю и индивидуальности. Эти ежемесячные планировщики не только практичны, но и станут уникальным подарком на память, на который вы сможете оглянуться, чтобы вспомнить все особые моменты, которые произошли в течение года.

Как создавать персонализированных планировщиков на 2021 год

Планирование месяца и года становится еще более увлекательным со стильным планировщиком с настраиваемой обложкой.Shutterfly предлагает большой выбор дизайнов ежемесячных планировщиков, которые будут выделяться из толпы, так что вы сможете создать планировщик, который будет уникальным для вас. От акварельных рисунков до полос и вдохновляющих цитат - вы можете создать личный ежедневник, соответствующий вашему стилю. Создать индивидуальный ежемесячный планировщик можно быстро и легко с помощью наших онлайн-опций настройки. Выберите идеальный дизайн шаблона планировщика, а затем выберите из множества вариантов цвета, добавьте собственный текст, сообщения и выберите свои любимые размеры и стили шрифта.Загружайте драгоценные фотографии своих малышей, своих близких и других любимых друзей и родственников, чтобы самые ценные воспоминания всегда были перед вами, куда бы вы ни отправились. Используйте фотографии, которые у вас уже есть, или организуйте специальную фотосессию, чтобы получить снимки, которые запечатлевают внешний вид вашего планировщика. Добавьте монограмму, чтобы сделать свой ежемесячный календарь мгновенно узнаваемым, и ваш личный планировщик никогда не будет принят за чужой.

Ежемесячные планировщики и другие персонализированные канцелярские товары

Вам больше не придется беспокоиться о том, что вы снова забудете о встречах, встречах или особых днях, если воспользуетесь нашими персонализированными ежемесячными планировщиками! Планируйте свои дни и недели с помощью уникального и индивидуального планировщика, который отлично смотрится в офисе или дома.Ищете более индивидуальные вещи, которые помогут вам или любимому человеку оставаться в порядке? Мы предлагаем множество красивых персонализированных фотокалендарей, в том числе настенные календари, календари с календарем и магнитные календари. Не забудьте проверить наши настольные календари, настольные календари и календари для ковриков для мыши - все они идеально подходят для вашего стола дома или на работе. Следите за своими списками дел с помощью настраиваемых блокнотов и добавляйте последние штрихи к подаркам или конвертам с помощью персонализированных наклеек. А чтобы найти персонализированные канцелярские принадлежности, просмотрите нашу коллекцию персонализированных канцелярских принадлежностей.

изображений с геотегами с помощью планировщика миссий - документация вертолета

Общие предварительные шаги

  • Откройте Mission Planner и нажмите Ctrl + F . Это откроет скрытый экран, подобный показанному ниже.

    Планировщик миссии: временный экран (Ctrl + F)

  • Нажмите кнопку Geo ref images . Это даст вам доступ к Geo Tagging инструмент

    Планировщик миссий: экран изображений с географической привязкой

  • Нажмите кнопку Обзор журнала и выберите журнал (.tlog или .log) рейса, относящегося к съемочной площадке.

  • Нажмите кнопку Обзор каталога и выберите папку, в которой ваши аэрофотоснимки были загружены с вашей камеры.

    Обратите внимание, что папка с изображениями камеры может содержать другие файлы, кроме из картинок. Однако с точки зрения изображений он должен содержать только принадлежащие рейсу.

Следующие шаги зависят от того, используете ли вы сообщения CAM или время компенсировать.

CAM-сообщения

Чтобы обрабатывать сообщения CAM, файл миссии должен был быть определен как использовать удаленный триггер камеры с помощью любой из доступных миссий команды (CAM_TRIGG_DISTANCE, DO_DIGICAM_CONTROL и т. д.).

  • Выберите метод CAM Message , если он не выбран в Geotag Mode раздел.
  • Введите значение задержки срабатывания затвора (в миллисекундах), если оно вам известно. Если не оставь это с 0
  • Проверьте правильность смещения журнала в соответствии с версией журнала. (обычно это нормально)
  • При необходимости введите информацию о поле зрения
  • Выберите Используйте флажок AMSL Alt , если вы хотите абсолютную высоту.В противном случае снимите отметку
  • Нажмите Предварительная обработка

Если предварительная обработка работает правильно, вы увидите Готово , отображаемое в конец области сообщений процесса .

Примечание

Наиболее частой проблемой в этом режиме обработки является несоответствие между количеством сообщений CAM в журнале и количеством картинки в папке. Если инструмент обнаруживает, что они разные, он выведет сообщение об ошибке и прервется.

Последний шаг - «проверка работоспособности» предложенного местоположения изображения с помощью кнопку Location Kml (см. общие шаги ниже).

Смещение времени

Подсказка

Если вы еще не летали, один полезный трюк - синхронизировать камеру и системное время.

  • Выберите метод Time Offset , если он не выбран в Geotag Mode раздел.

  • Нажмите кнопку Оценить смещение

    Инструмент рассчитает (как объяснено в предыдущем разделе) время разница между первым изображением и первым временем GPS в журнал.

  • Скопируйте рассчитанное смещение, напечатанное в области сообщений процесса и вставьте его в поле Смещение секунд

    Взгляните на следующую картинку:

  • Нажмите Предварительная обработка

Если предварительная обработка работает правильно, вы увидите Готово , отображаемое в конец области сообщений процесса .

Примечание

Наиболее частой проблемой при использовании этого метода является использование неточный временной сдвиг.Помните, что расчетное временное смещение просто отправная точка!

Инструмент Geotag выдает предупреждение, если обнаруживаются изображения, не найдены в журнале автопилота - см. рисунок ниже:

Планировщик миссии: изображения не найдены в журнале по указанному смещению

Последний шаг - «проверка работоспособности» предложенного местоположения изображения с помощью кнопку Location Kml (см. общие шаги ниже). Если предлагаемые места неверно, добавьте или вычтите несколько секунд к времени смещения и повторить.

Стандартные ступеньки

Остальные шаги - убедиться, что предлагаемые местоположения изображений приемлемо и записать информацию о местоположении в данные EXIF ​​изображения:

  • Нажмите кнопку Location Kml . Google Планета Земля откроется и покажет предлагаемые места для фотографий (как показано ниже):

  • Убедитесь, что они в порядке. Если вы использовали режим CAM Message , там не должно быть проблем (если есть, просто закажите картинки по алфавиту и убедитесь, что первое изображение в списке также самый старый).Если вы использовали Time Offset , просто попробуйте добавить или вычитая секунды из смещения времени.

  • Если все в порядке, нажмите кнопку GeoTag Images и дождитесь см. сообщение обработки Geo tagging FINISHED .

Файлы с геотегами можно найти в папке с геотегами внутри оригинала папка с изображениями

Рубанок изображение_фото номер 500555565_jpg формат изображения_ru.lovepik.com

Применимые группы Для личного пользования Команда запуска Micro Enterprise Среднее предприятие
Срок авторизации Навсегда Навсегда Навсегда Навсегда
Портретное разрешение Навсегда Навсегда Навсегда
Авторизованное соглашение Персональная авторизация Авторизация предприятия Авторизация предприятия Авторизация предприятия
Онлайн-счет-фактура

Маркетинг в социальных сетях

(Facebook, Twitter, Instagram и др. )

Личное Коммерческое использование

(ограничение 20 000 показов)

Маркетинг в цифровых СМИ

(SMS, электронная почта, интернет-реклама, электронные книги и т. Д.)

Личное Коммерческое использование

(ограничение 20 000 показов)

Интернет, мобильные устройства, программное обеспечение Дизайн страницы

Веб-дизайн и дизайн приложений, программное обеспечение и игровая оболочка, H5, электронная коммерция и продукты и т. Д.

Личное Коммерческое использование

(ограничение 20 000 показов)

Печатные экземпляры физического продукта

Упаковка продукции, книги и журналы, газеты, открытки, плакаты, брошюры, купоны и т. Д.

Личное Коммерческое использование

(ограничение печати 200 копий)

Лимит 5000 Копий Печать Лимит 20000 Копий Печать Неограниченное количество Копий Печать

Отчет по маркетингу продукта и бизнес-плану

Предложение по дизайну сети, дизайну VI, маркетинговому планированию, PPT (неперепродажа) и т. Д.

Личное Коммерческое использование

Маркетинг и показ наружной рекламы

Наружные рекламные щиты, реклама автобусов; витрины магазинов, офисные здания, гостиницы, магазины, другие общественные места и т. Д.

Личное Коммерческое использование

(ограничение печати 200 копий)

СМИ

(CD, DVD, фильм, ТВ, видео и т. Д.)

Личное Коммерческое использование

(ограничение 20 000 показов)

Перепродажа физического продукта

текстиль, чехлы для мобильных телефонов, поздравительные открытки, открытки, календари, чашки, футболки

Интернет-перепродажа

Мобильные обои, шаблоны дизайна, элементы дизайна, шаблоны PPT и наши дизайны в основном элементе для перепродажи.

Портретное коммерческое использование

(Только для обучения и общения)

Использование с учетом портретной ориентации

(табачная, медицинская, фармацевтическая, косметическая и другие отрасли)

(Только для обучения и общения)

(Свяжитесь со службой поддержки для настройки)

(Свяжитесь со службой поддержки для настройки)

(Свяжитесь со службой поддержки для настройки)

Превью для Instagram ・ Планировщик в App Store

Надоело использовать несколько инструментов для управления страницей в Instagram? Устали гадать, как новые фото поместятся в вашей ленте? Хотите публиковать сообщения вовремя?

Мы продолжаем разработку супер удобного инструмента для решения всех ваших задач!

С помощью Inpreview вы можете делать следующее:
• Синхронизировать ленту Instagram;
• Загружать изображения без ограничений по сетке;
• Скрывайте и отображайте опубликованные изображения в Instagram, чтобы увидеть, как будет выглядеть ваш канал;
• Изменить порядок и удалить изображения;
• Применяйте потрясающие фильтры;
• Добавляйте подписи под своим сообщением;
• Планирование публикаций в несколько нажатий;
• Переключение между несколькими учетными записями Instagram;
• Сохраните идеально созданный канал в фотопленку и поделитесь им с друзьями;
• Экспорт новых изображений прямо в Instagram;
• Наслаждайтесь темным режимом.

Черновики сохраняются автоматически при планировании подачи. Вы можете сбросить его, используя опцию «Вернуть ленту».

Все аккаунты будут начинаться с БЕСПЛАТНОГО плана. Вы можете перейти на тариф PREMIUM в любое время.

БЕСПЛАТНЫЙ план:
• 1 аккаунт в Instagram
• Скрыть опубликованные изображения
• Экспортировать новые изображения прямо в Instagram.

PREMIUM Plan:
• Использовать несколько учетных записей
• Скрыть / показать опубликованные изображения
• Расписание публикаций
• Добавить подписи к своему сообщению
• Избавиться от рекламы
• Получить доступ ко всем новым функциям
• Все фильтры
• Выбрать из разных варианты подписки на 1 месяц, 3 месяца или 12 месяцев.

Оплата будет снята с учетной записи iTunes при подтверждении покупки. Подписка автоматически продлевается, если автоматическое продление не отключено по крайней мере за 24 часа до окончания текущего периода. С аккаунта будет взиматься плата за продление в течение 24 часов до окончания текущего периода, и будет указана стоимость продления. Подписками может управлять пользователь, а автоматическое продление можно отключить, перейдя в настройки учетной записи пользователя после покупки. Любая неиспользованная часть бесплатного пробного периода, если таковая предлагается, будет аннулирована, когда пользователь приобретает подписку на эту публикацию, где это применимо.

Политика конфиденциальности: https://onelightapps.io/privacy-policy
Условия использования: https://onelightapps.io/terms-of-use

Приложение

Wayfair добавляет инструменты 3D-визуализации, включая интерактивные фотографии и планировщик помещений - TechCrunch

Компания по продаже предметов домашнего обихода Wayfair была одной из первых, кто применил технологию AR как средство, помогающее людям лучше визуализировать мебель и аксессуары в собственном доме перед покупкой. Сегодня компания расширяет свой набор функций, чтобы обеспечить больше возможностей визуализации - даже когда вы делаете покупки в реальном мире и не можете сделать снимок своей комнаты, чтобы использовать AR.

Вместо этого покупатели смогут использовать новую функцию под названием «Интерактивное фото», которая позволяет покупателям сфотографировать свою комнату, а затем визуализировать в ней несколько товаров, даже если они не находятся дома в своем собственном пространстве. Сама функция использует технологию, чтобы понять пространственную информацию о комнате на изображении, чтобы дать вам AR-подобный опыт использования вашей фотографии.

Наряду с этим дополнением Wayfair обновила свое приложение, чтобы сделать инструменты камеры более востребованными.Подобно тому, как вы можете щелкнуть значок камеры рядом с панелью поиска приложения Amazon, теперь вы можете сделать то же самое в Wayfair. Затем вы можете переключаться между различными функциями камеры с помощью жестов смахивания, чтобы перемещаться между визуальным поиском Wayfair и его функцией AR «Просмотр в комнате», где вы также найдете новое «Интерактивное фото».

Ритейлер также запустил свой инструмент дизайна комнат Room Planner 3D в мобильном приложении для покупок. Это позволяет покупателям создавать интерактивную трехмерную комнату, которую они могут просматривать под любым углом, при этом тестируя различные макеты, стили, размеры комнаты и многое другое.

Обновление следует за запуском Amazon в начале этого года собственной визуальной системы покупок под названием Showroom, которая позволяет покупателям в Интернете и с мобильных устройств опробовать мебель и другие предметы декора в настраиваемой виртуальной комнате, где они выбирают цвет стен, пола, ковра и т. Д.

«С последними обновлениями приложения Wayfair мы продолжаем раздвигать границы возможного, повторяя расширенные возможности AR и машинного обучения и вводя новые и инновационные методы пространственного осознания в опыт электронной коммерции, преодолевая разрыв между воображением. и реальность », - сказал Мэтт Зисоу, вице-президент по управлению продуктами, дизайну и аналитике Wayfair.

Новый набор функций появился вскоре после того, как Wayfair опубликовала отчет о прибылях и убытках за третий квартал, когда компания сообщила о более значительном, чем ожидалось, убытке в размере 2,33 доллара на акцию с корректировкой против ожидаемых 2,10 доллара на акцию. Выручка выросла на 35% по сравнению с аналогичным периодом прошлого года и составила 2,3 миллиарда долларов, однако выше ожидаемых 2,27 миллиарда долларов. Компания объяснила этот промах «краткосрочным препятствием со стороны тарифов».

Однако, поскольку сезон праздничных покупок накаляется, Wayfair все еще необходимо представить заманчивые функции, которые побудят потребителей повторно загружать его приложение и делать покупки, особенно с учетом того, что одни только смартфоны стоили 2 доллара.1 миллиард онлайн-продаж в США за прошлую Черную пятницу.

Новое приложение Wayfair уже доступно для iOS и Android, но новые функции - интерактивное фото, встроенная камера и 3D планировщик комнат - есть только на iOS.

бостон фото / видео - от собственника "фуган | строгальный станок | деревообработка"

  • Albany, NY (alb)
  • Бингемтон, Нью-Йорк (bgm)
  • мыс трески / острова (кепка)
  • котскиллс (кот)
  • центральный NJ (CNJ)
  • восточная КТ (нло)
  • elmira-corning (вяз)
  • finger lakes, NY (fgl)
  • Glens Falls, NY (gfl)
  • Хартфорд, CT (HTF)
  • Гудзон-Вэлли, NY (hud)
  • Итака, Нью-Йорк (iith)
  • джерси шор (jys)
  • Лихай Вэлли (альт)
  • Лонг-Айленд, NY (isp)
  • Мэн (МНЭ)
  • нью-гэмпшир (нм)
  • нью-хейв, CT (hvn)
  • Нью-Йорк (Нью-Йорк)
  • северная майка (njy)
  • северо-запад CT (NCT)
  • oneonta, NY (onh)
  • филадельфия (фи)
  • Платтсбург-Адирондакс (PLB)
  • poconos (poc)
  • Потсдам-Кантон-Массена (ptd)
  • чтение, PA (rea)
  • Род-Айленд (PRV)
  • Скрэнтон / Уилкс-Барре (AVP)
  • южное побережье, MA (sma)
  • южный джерси (snj)
  • Сиракузы, Нью-Йорк (syr)
  • utica-rome-oneida (uti)
  • Вермонт (brl)
  • Уотертаун, Нью-Йорк (WTN)
  • западный массачусетс (wma)
  • Вустер / центральный MA (Worcester)
  • + показать еще 37. ..

миль от почтового индекса

цена

марка и модель

криптовалюта в порядке
возможна доставка

▸▾ язык публикации

избранный больше не добавлено в избранное скрытый больше не скрывается

PhotoPills | Сделайте легендарные фотографии

Все в одном приложении

Неважно, какой тип фотографии вы любите: Пейзаж, Млечный Путь, Луна, Восход, Закат, Архитектура, Звездные тропы, Дрон, Метеоритный дождь, Солнечное затмение, Лунное затмение, Промежуток времени, Свадьба, Портрет или Путешествие...

PhotoPills - ваше приложение для планирования фотографий. Это поможет вам ПЛАНИРОВАТЬ фотографии заранее… Таким образом, вы всегда находитесь в нужном месте и в нужное время, чтобы сделать лучший снимок.

  • Планировщик
    Простое планирование изображений, которые никто не делал раньше
  • Виджеты
    Путешествуете? Наслаждайтесь всей ежедневной информацией о Солнце, Луне и Млечном Пути одним касанием
  • 2D Млечный Путь
    Спланируйте любой снимок Млечного Пути, который вы можете себе удобно представить на карте
  • Дополненная реальность
    Сделай это правильно! Визуализируйте положение и путь Солнца, Луны и Млечного Пути
  • Награды
    Место, где ваши фотографии чествуют, награждают (6600 долларов) и делят с миром
  • Расположение и планы
    Исследуй и управляй своим местоположением.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
