Работая в мастерской, без разметочного инструмента не обойтись. Его можно купить, а можно сэкономить и сделать собственноручно. Предлагаю вашему вниманию три простых в изготовлении приспособления — рейсмус, циркуль и определитель центра.
РЕЙСМУС СВОИМИ РУКАМИ

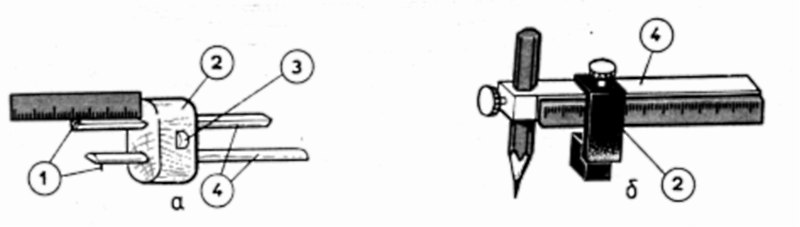

Этот инструмент в основном использую для переноса размеров с чертежа на заготовку, также он пригодится для нанесения параллельных линий на деталь. Основание — металлическая труба d 10 мм длиной 250 мм.
На ней закрепил деревянный брусок размером 50x30x30 мм, предварительно просверлив в нем необходимое отверстие.
ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>
Для фиксации последнего на основании параллель но отверстию выполнил прорезь.
Затем перпендикулярно ей просверлил в бруске отверстие и вкрутил в него болт Мб, на который сначала нанизал металлическую втулку (фото 1). Установив прибор на нужной отметке, закручиваю болт, и брус обжимает трубу, оставаясь неподвижным.
Супер Рейсмус. Своими руками. Эксклюзив.
Watch this video on YouTube
ЦИРКУЛЬ СВОИМИ РУКАМИ
Это приспособление изготовил, как и вышеописанное. Разница лишь в том, что основание сделал длиной 300 мм и на одном его конце закрепил штырь d 6 мм. А в подвижный брусок дополнительно установил карандаш для очерчивания окружности (фото 2)
Столярный циркуль своими руками
Watch this video on YouTube
Читайте также: Токарный резец рейер – заточка и какие бывают резцы этого типа

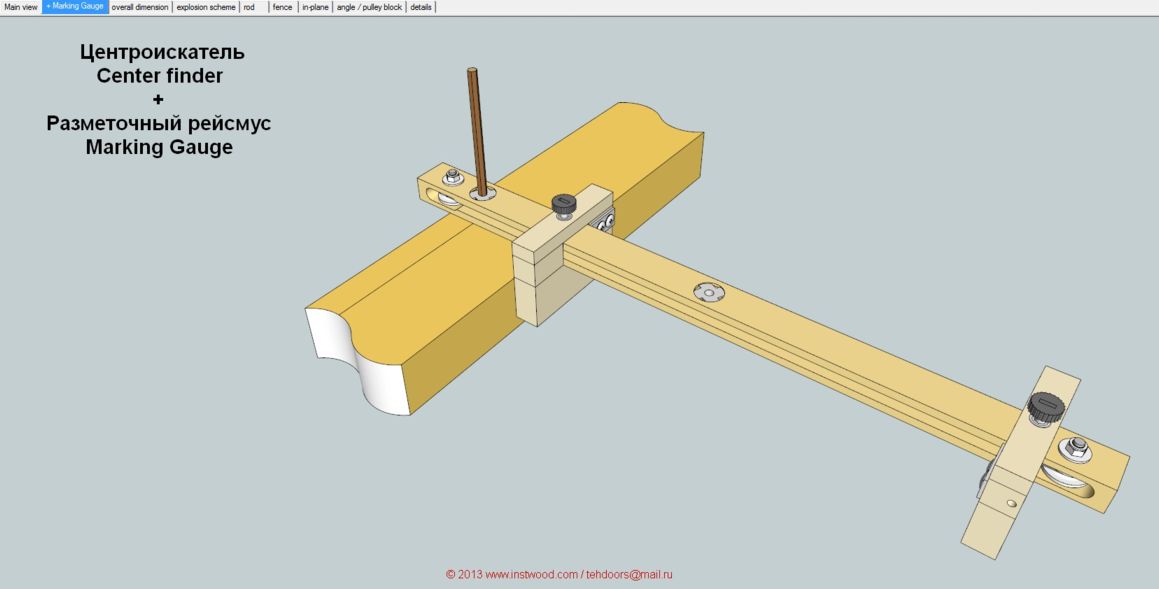

ОПРЕДЕЛИТЕЛЬ ЦЕНТРА СВОИМИ РУКАМИ
На металлическом столярном угольнике под углом 45 град, зафиксировал двухкомпонентным эпоксидным клеем отрезок железной линейки длиной 120 мм. Инструмент готов. Использую его для определения центра на торцах цилиндрических деталей (фото 3, 4)
Приспособление Для Быстрого Определения Центра Круга
Watch this video on YouTube
РАЗМЕТОЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРСКОЙ СВОИМИ РУКАМИ – ФОТО
© Автор: Николай Мартыненко Фото автора
ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО.
БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.- Как сделать своими руками самодельную стационарную циркулярку
- Инструмент для дачи и его улучшение своими руками (для рыхления и корчевки)
- Термопанели для фасада дома – выбор и монтаж
- Сварка в защитных газах: технология, аппарат и его режимы, способы
- Как сделать досылатель для упора у циркулярки своими руками
- Бормашина своими руками для резьбы, заточки и сверления – фото схемы и сборка
- Заточка и наводка цикли своими руками – пошагово
- Делаем удобнее циркулярную пилу – линейка для циркулярки и др. приспособления своими руками
- Миниатюрные рубанки и стружки – фото, описание, применение и работа с ними
- Упор для станочных ножей своими руками
Подпишитесь на обновления в наших группах и поделитесь.
Будем друзьями!
Рейсмус и настройки станка для фугования
Почему, когда стругает рейсмус, на краях заготовок в конце строгания, получаются поперечные желобки. Причиной этому могут быть погрешности в настройках станка. Большой износ деталей, многие неточности при настройке режущих элементов и зажимных приспособлений. Плохая связка в системе: станок — деталь и другие многочисленные ошибки. Точность в работе устройства обеспечит только тщательная наладка и настройка всех связанных между собой частей станка. Переналадка будет считаться оконченной только тогда, когда станок будет обеспечивать точность и качество в обработке детали.
Ножевой вал
Следующий элемент, наличие которого в рейсмусовом станке является обязательным, – ножевой вал. Это основная часть станка, которая и осуществляет обработку деревянных заготовок. Оптимальным вариантом является покупка готовой конструкции с буксами, поскольку самодельные валы очень сложно сделать хорошо сбалансированными.
Подходящим вариантом будет использование трехсот миллиметрового вала, в конструкции которого есть три ножа. Шкивы вала и двигателя лучше всего выбирать ступенчатыми, что же относится к оборотам вала, то оптимальным вариантом будет 4000-7000 оборотов за минуту.
Для работы такого вала подойдет асинхронный двигатель с мощностью 4-5 кВт. Важным преимуществом подобного выбора является тот факт, что сделав станок с таким двигателем, его можно будет запускать от однофазного электрического тока, что значительно сокращает затраты и сложность в использовании оборудования.
Прижимные ролики лучше всего выточить самостоятельно, также неплохим вариантом будет использовать готовые детали от старых стиральных машин советского образца. Раму роликов нужно сделать сварной на подпружиненных болтах.
youtube.com/embed/GFpgnSl87hY?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””/>Стол и рама будущего станка
Работа на самодельном рейсмусовом станке
Перед тем, как начинать самому делать рейсмус по дереву, следует определиться с его конструкцией, ознакомиться с готовыми чертежами(в конце статьи). Вся конструкция должна располагаться на рабочем столе так, чтобы вокруг него можно было свободно ходить для подачи материала. Такой инструмент можно использовать и в домашней мастерской, поскольку размеры его совсем небольшие.
Главное – чтобы поверхность стола, где он будет находиться, была максимально ровной для предотвращения возникновения сильных вибраций.

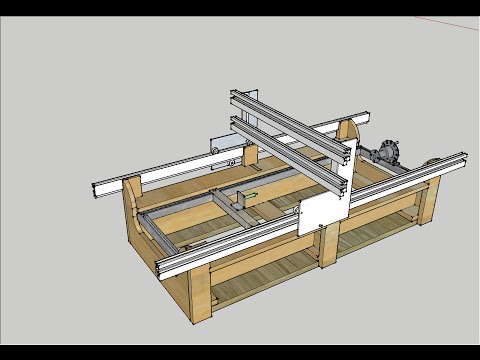

Чтобы сделать такое оборудование для домашнего использования, обычно подходит следующая конструкция.
Рабочий стол станка и его рама являются сварными, для этого используется металлический уголок и квадратная труба размеров 50×50 и 40 миллиметров соответственно.
Про другие станки: Особенности выбора настольного токарного мини-станка: виды, способы использования, принцип работы
В принципе, при сборе стола и основания станка можно использовать материалы не только таких, но и любых других размеров, но следует помнить, что чем массивнее будут используемые элементы, тем более устойчивым будет оборудование, и тем меньшие вибрации будут возникать при его работе.
Чтобы сделать рейсмусовый станок для домашней мастерской, понадобятся:
- сверлильный станок;
- токарный станок;
- сварочный аппарат;
- дрель;
- болгарка.
Устройство
Как устроен рейсмус — станок по дереву?
Давайте в качестве образца изучим простейшую конструкцию с одним ножом, обеспечивающим, соответственно, одностороннюю обработку детали.
Схема одностороннего рейсмуса.
- Вращающийся нож 1 обеспечивает собственно строгание доски. Как правило, он представляет собой барабан с жестко закрепленными сменными лезвиями — прямыми или фигурными.
- Прижимная пружина 2 обеспечивает прижим заготовки вальцами 3 и 4.
Заметьте: поверхность вальца 4 часто делается рифленой для более надежной фиксации заготовки.
- Подвижное коромысло 5 служит для фиксации осей верхних вальцов.
- Аналогичную функцию снизу выполняет коромысло 6: пружина 7 прижимает к заготовке нижний валец 8.
В этой схеме подлежат регулировке:
- Сила прижима нижнего вальца F1.
- Сила прижима верхних вальцов F2.
- Глубина резания А.
Типичный рейсмусовый станок по дереву, впрочем, имеет несколько более сложное устройство:
- Общее количество протяжных вальцов — не 3, а 4. В этом случае обеспечивается протяжка заготовки с минимальным сопротивлением: в приведенной выше схеме левый вал вынужден протягивать заготовку, опирающуюся на гладкое стальное основание.
- Для предотвращения вылета заготовки в обратную сторону перед первой парой подающих вальцов ставятся опрокидывающиеся «когти», намертво зажимающие доску при попытке обратного хода.
Когти 3 блокируют обратный ход заготовки.
- Кроме того, даже в бытовых рейсмусах более распространена схема с двумя ножами, способными одновременно обработать и нижнюю, и верхнюю стороны детали. Конструкция с одним ножом функциональностью не слишком далеко ушла от строгального станка: единственное ее достоинство — механическая протяжка.
Регулировочные болты и подача заготовок
