Реле электромагнитные промежуточно-указательные типа РЭПУ-12М постоянного и переменного тока частоты 50 и 60 Гц предназначены для применения в устройствах защиты, автоматики, управления и сигнализации. Реле выпускаются в климатических исполнениях У3 и Т3. Реле климатического исполнения У3 пригодно для климатического исполнения УХЛ4. Степень защиты реле по корпусу IP40, по выводам – IP20.

Условия эксплуатации
Температура окружающего воздуха – от минус 45 °С до 55 °С. Относительная влажность до 98 % при температуре не более 35 °С. Реле сейсмостойки при воздействии ускорения 3 g в диапазоне частот от 5 до 15Гц. Срок службы – 15 лет.

Технические характеристики



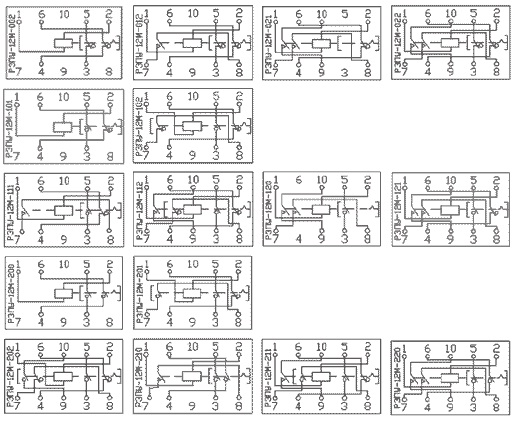

 Типоисполнение

 		  Количество контактов
 Замыкающих  Размыкающих с ручным возвратом
 С ручным возвратом  С самовозвратом
 РЭПУ-12М-002(1.3)  0  0  2
 РЭПУ-12М-101(1.3)  1  0  1
 РЭПУ-12М-012(1.3)  0  1- геркон  2
 РЭПУ-12М-021(1.
3)		  0  2- геркон  1
 РЭПУ-12М-200(1.3)  2  0  0
 РЭПУ-12М-111(1.3)  1  1- геркон  1
 РЭПУ-12М-120(1.3)  1  2- геркона  0
 РЭПУ-12М-121(1.3)  1  2- геркона  1
 РЭПУ-12М-220(1.3)  2  2- геркона  0
 РЭПУ-12М-022(1.3)  0  2- геркона  1
 РЭПУ-12М-210(1. 3)  2  1- геркон  0
 РЭПУ-12М-112(1.3)  1  1- геркон  2
 РЭПУ-12М-211(1.3)  2  1- геркон  1
 РЭПУ-12М-102(1.3)  1  0  2
 РЭПУ-12М-201(1.3)  2  0  1
 РЭПУ-12М-202(1.3)  2  0
 2

 Время срабатывания реле с контактами с ручным возвратом, мс,не более  30
 Время срабатывания реле с контактами с самовозвратом, мс, не более  20
 Время отпускания, мс, не более (кроме реле с токовой обмоткой переменного тока)  15
 Время отпускания, мс, не более, для реле с токовой обмоткой переменного тока  20
 Коммутационная износостойкость контактов с ручным возвратом, циклов ВО  2×104
 Механическая износостойкость
 Контактов с самовозвратом, циклов ВО  4х106
 Контактов с ручным возвратом, циклов ВО  3х104
 Длительно допустимый ток через контакты с ручным возвратом, А, не более  10

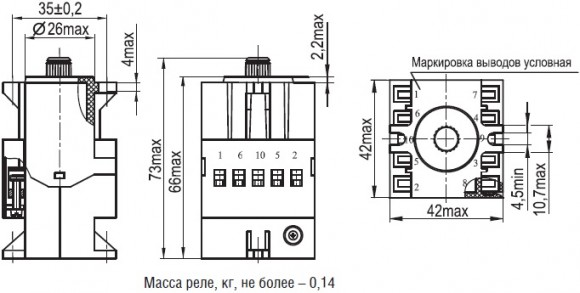

Габаритные и установочные размеры

Top

Мы перезвоним в ближайшее время!

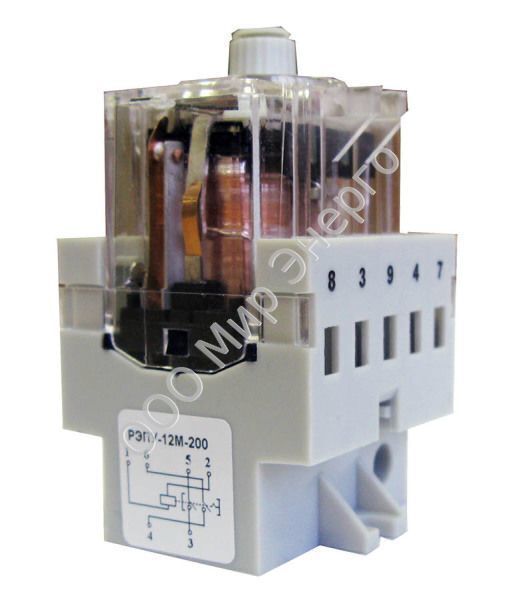

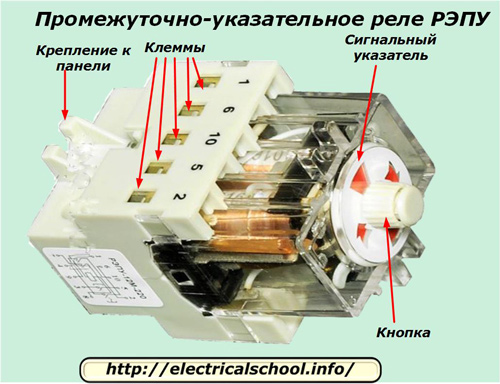

Реле РЭПУ-12 (12М)

Главная / Продукция / Реле / Реле указательные / Реле РЭПУ-12 (12М)

  • Описание

Реле указательные РЭПУ-12 (12М)

Реле электромагнитные промежуточно-указательные типа РЭПУ-12 (12М) постоянного и переменного тока частоты 50 и 60 Гц предназначены для применения в устройствах защиты, автоматики, управления и сигнализации.

Реле выпускаются в климатических исполнениях У3 и Т3. Реле климатического исполнения У3 пригодно для климатического исполнения УХЛ4. Степень защиты реле по корпусу IP40, по выводам – IP20.

Технические характеристики:

Коммутационная способность контактов реле
Род токаНоминальное коммутируемое напряжение, ВПостоянная времени / коэффициент мощности цепи нагрузки, сКоммутируемый ток, А
Постоянный24
48
110
220		0.022
1
0.3
0.15
Переменный100
110
220		0.48
4
Номинальные значения напряжений и токов включающей обмотки реле
Реле с обмоткой напряжения
Реле с обмоткой тока
Uном, Вf ном, ГцI ном постоянного тока, АI ном переменного. тока, А
12; 24; 48; 110; 220—0.006; 0.01; 0.016; 0.025; 0.05; 0.06;
0.08; 0.1; 0.16; 0.25; 0.4; 0.5; 1.0;
2.5; 4.0		0.025; 0.05; 0.08; 0.1; 0.16; 0.25; 0.4; 0.5; 1.0; 2.5
110; 220; 230*; 240*50
220*; 230*60*
* – только для реле, изготавливаемых на экспорт
Напряжение (ток) срабатывания реле в НКУ
Род токаРеле с обмоткой
напряжения
тока
Постоянный0,7Uном0,85 Iном
Переменный0,8 Uном0.9 Iном
Потребляемая мощность
РелеРод токаРеле со включающей обмоткой
напряжениятока
РЭПУ-12Постоянный1,75 Вт0,5 Вт
Переменный5 ВА2 ВА
РЭПУ-12МПостоянный1,75 Вт0,25 Вт
Переменный5 ВА2 ВА
Потребляемая мощность с обмоткой на 220 В постоянного тока для реле РЭПУ-12 – не более 2,5 Вт.
Время срабатывания реле с контактами с ручным возвратом, мс,не более30
Время срабатывания реле с контактами с самовозвратом, мс, не более20
Время отпускания, мс, не более (кроме реле с токовой обмоткой переменного тока)15
Время отпускания, мс, не более, для реле с токовой обмоткой переменного тока20
Коммутационная износостойкость контактов с ручным возвратом, циклов ВО2×104
Механическая износостойкость
– контактов с самовозвратом, циклов ВО
– контактов с ручным возвратом, циклов ВО
4х106
3х104
Длительно допустимый ток через контакты с ручным возвратом, А, не более10
Коммутируемая мощность и износостойкость реле
Диапазоны коммутацииКомму-тируемая мощностьРод токаВид нагрузкиЧастота коммутации, Гц, не болееЧисло комму-тационных циклов
тока, Анапряжения, В
0. 01…412…22016 Втпостоянныйt = 0.02с индуктивная0.3106
0.12…2.412…25030 Втпостоянныйt = 0.02с индуктивная0.335х103
0.01…412…220160 ВАпеременный 50Гцcos j =0.4 индуктивная0.3106
*0.001…0.10.1…606 Втпостоянныйактивная50106
*режимы коммутации контактов с самовозвратом

Условия эксплуатации:

Температура окружающего воздуха – от минус 45 °С до 55 °С. Относительная влаж- ность до 98 % при температуре не более 35 °С. Реле сейсмостойки при воздей- ствии ускорения 3 g в диапазоне частот от 5 до 15Гц. Срок службы – 15 лет.

Основные модификации реле:

  • РЭПУ-12-0020
  • РЭПУ-12-0022
  • РЭПУ-12-1010
  • РЭПУ-12Б-0120
  • РЭПУ-12-1011
  • РЭПУ-12Б-2100
  • РЭПУ-12М-002
  • РЭПУ-12М-101
  • и др.

При заказе уточняйте наличие соотв. модификации.                                                    Цена: договорная

————————————————————————–
