РЭС48А 201 Реле слаботочное электромагнитное постоянного тока РЭС-48А РС4.590.201 | Маркет

Описание товара

Здравствуйте! Вы попали на доску объявлений. Сотрудники Promelectrica.ru разместили тут товары, которые Вам могут быть интересны. Информация о наличии по телефону (495)640-04-53

Реле РЭС 48, РЭС 48 В – слаботочное электромагнитное постоянного тока,

герметич-ное предназначено для коммутации электрических цепей постоянного и

переменного тока частоты до 1100 Гц.

Вид климатического исполнения УХЛ и В – по ГОСТ 15150.

Реле изготавливаются по техническим условиям ЯЛО.450.033 ТУ.

Условное обозначение:

Реле РЭС 48 А -В РС4.590.201 – 04 ЯЛО.450.033 ТУ;

РЭС 48 Б-В РС4.590.201-05 ЯЛО.450.033 ТУ

РЭС 48 – тип реле:

А ( Б ) – способ крепления, (А – печатный монтаж, Б – за угольники) ;

В – всеклиматическое исполнение , климатическое исполнение УХЛ на реле не

наносится ;

РС4.590.2… – исполнение реле в зависимости от рабочего напряжения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Общий вид, габаритные, установочные, присоединительные размеры;

принципиальная электрическая схема; технические характеристики

исполнений табл. 2 , режимы коммутации табл. 1

Масса реле, не более, г :

без угольников 15,5

c угольниками 17

Реле не должны иметь резонансных частот в диапазоне до 100Гц

Реле должны быть герметичными. Скорость утечки газа-индикатора не более

реле со знаком “∆” 510-5л.мкм рт.ст. с -1

реле без знака “∆” 510-2л.мкм рт.ст. с -1

Электрическая изоляция между токоведущими цепями, токоведущими цепями и

корпусом должна выдерживать испытательное напряжение переменного тока

(эффективное значение), В:

в нормальных климатических условиях 500

в условиях повышенной влажности 300

при пониженном атмосферном давлении 200

после воздействия статистической пыли, плесневых

грибов, соляного тумана

200

Сопротивление изоляции между токоведущими цепями, токоведущими цепями и

корпусом, не менее, МОм :

в нормальных климатических условиях (обмотки

обесточены) 200

в условиях повышенной влажности 10

при повышенной температуре после выдержки обмотки

под рабочим напряжением 20

после воздействия статистической пыли, плесневых

грибов, соляного тумана 5

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температура окружающей среды , 0 С от -60 до +125

Относительная влажность воздуха

до 98% при температуре 350С

Атмосферное давление, Па от 1,33 x 10-6 до 3,04 x105

Синусоидальная вибрация (вибропрочность): от 5 до 50 Гц с амплитудой 2 мм

от 50 до 1500 Гц с амплитудой ускорения до 30g

от 1500 до 3000 Гц с амплитудой ускорения до 20g

Для исполнений РС4. 590.209, РС4.590.220 от 50 до 3000 Гц

с амплитудой ускорениядо 20g

Ударная прочность:

одиночные удары:

с ускорением до 500 g 2

с ускорением 150 g 9

многократные удары:

с ускорением 75 g 4000

с ускорением 35 g 10000

Ударная устойчивость до 35 g

Линейное ускорение до 100 g

Для исполнений РС4.590.209, РС4.590.220 до 50 g

Акустические шумы:

уровень звукового

давления не более 130

дБ в диапазоне частот  100 . . . 10000Гц

Реле всеклиматического исполнения устойчиво к воздействию:

статической пыли;

плесневых грибов;

соляного тумана.

Минимальный срок службы и минимальный срок сохраняемости составляет 12 лет

По требованию безопасности реле соответствует ГОСТ 12.2.007.0.

Точную информацию о товарах, ценах и наличии вы можете получить по запросу через электронную почту. Выставленный счет-договор является единственным информационным обязательством, все другие сведения могут содержать неточности. Мы затрачиваем все возможные силы для улучшения сервиса и благодарны тысячам юридических и частных лиц, воспользовавшимся нашими услугами, и сотням постоянных клиентов, которые продолжают с нами работать.

Каталог:

• Выключатели, концевики, джойстики
• Бесконтактные датчики
• Реле, контакторы, автоматы
• Маячки, колонны, сирены
• Приводная техника
• Разъемы и кабели
• Трансформаторы, источники питания
• Энкодеры, муфты
• Автоматизация и измерение
• Тиристоры, диоды, предохранители

Видео «Как добраться»:

Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях от продавца.

Товарное предложение №14953637461 обновлено Вчера в 16:41.

Реле РЭС-48 – покупка реле Реле РЭС-48 в новом или бу состоянии

Видеообзор по работе с сайтом

Предлагаем Вашему вниманию ознакомительное видео как пользоваться сайтом

Подробнее

Подписывайтесь на наш канал в Telegram

Узнавайте первыми об изменении стоимости покупки радиодеталей

Подписаться

Всегда актуальный Прайс-лист

Рассылается по мере изменений цен на радиодетали, приборы и РЭК. В прайс-листе приоритетные цены!

Скачать прайс-лист

Электростатический сепаратор

Наша линия для механической переработки печатных плат радиоаппаратуры и кабелей позволит Вам выделить из измельченных частиц до 95-98% металлов.

Подробнее

Подписка на рассылку обновлений

Нажав кнопку “подписаться” вы соглашаетесь получать обновления Прайс-листа на радиодетали и РЭК на вашу электронную почту.

Подписаться сейчас

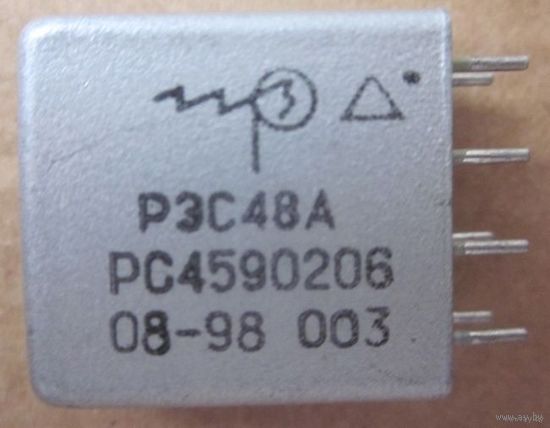

Фото Реле РЭС-48

Стоимость покупки Реле РЭС-48

Паспорт	Ед. изм.	Цена	Год выпуска
201-208	шт	21,0 грн.	все года

Паспорт	Ед.изм.	Цена	Год выпуска
213-218	шт	41,7 грн.	все года

Для комутації малопотужних ланцюгів постійного і змінного струму в радянській радіоапаратурі широко застосовувалися реле РЕС-48. Надійну роботу приладу забезпечував герметизований корпус в формі прямокутного паралелепіпеда з нанесеним на бічну грань маркуванням. Для візуального пошуку деталей виявляться корисними наступні зовнішні ознаки:

габаритні розміри 11х21х23 мм;

вісім розташованих в два ряди штирьових ніжок довжиною 5 мм для посадки в роз’єм

всі ребра рівні, без заокруглень.

Вигоди приймання реле РЕС-48

Ми скуповуємо реле РЕС-48 в Україні незалежно від поточного стану (нові, неліквіди чи користовані). Кількість радіодеталей в партії може бути будь-якою, а відправити їх новою поштою можна з будь-якого міста. При нестачі інформації менеджер завжди готовий відповісти на організаційні та фінансові питання — звертайтеся за вказаним на сторінці телефоном!

РЭС-48Б РС4.590.201 – Аппараты коммутационные

Главная/ Товары / Переключение устройств  / РЭС-48Б РС4.590.201

* Изображения размещены исключительно в ознакомительных целях. Внешний вид реального компонента может отличаться.

Герметичное, двухпозиционное, моностабильное реле с двумя переключающими контактами, питание от постоянного тока.

Реле предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 1100 Гц.

Технические характеристики:
• масса реле:
– РЭС48А, не более …… 15,5 г;
– РЭС48Б, не более …… 17 г.

2

1

Параметр	Значение
Сопротивление изоляции между токоведущими цепями, токоведущими цепями и корпусом, МОм: – Нормальные климатические условия: – Высокая влажность: – При максимальной температуре:	200 10 50
Электрическая прочность на ток.
Электрическая прочность изоляции между токоведущими элементами и корпусом, В:	500
Линейное ускорение, g:	DO 100
Механическое воздействие, одиночное действие с ускорением, G:	150 (9)
150 (
. г:	75 (4000)
Относительная влажность при температуре +35°C:	До 98%
Атмосферное давление, PA	от 1,33х10-6UP до 3 04х105
Операционная температура среды, ° C:	от -60 до+85 9003	от -60 до+85	от -60 до+85		от -60 до+85	. Минимальный срок службы, лет	12 (25)

Основные электрические параметры реле РЭС-48Б:

8 250002 Modification	Operating voltage,V	Coil resistance,Ohm	Current,mA			Time,ms		Contacts resistance, Ohm	Коммутируемый Ток, А
Активация			Отпускание	Operating	Actuating	Releasing
V	Om	mА	mА	mА	ms	ms	Ом	А
РС4. 590.201	20…36	540…660	23,0	3,0	–	10,0	5,0	1 ,5	0,1…0,3
RS4.590.202	10…18	85…115	52,0	6,8	–	10,0	5,0	1,5	0,1…0,3
RS4 .590.203	16,2…19,8	298…367	30,0	4,0	–	10,0	5,0	1,5	0,1…0,3
RS4. 590.204	5…9	37,8…46 ,2	79,5	10,4	–	10,0	5,0	1,5	0,1… 0,3
RS4.590.205	90…110	6400…9600	7,2	0,9	–	10,0	5,0	1,5	0,1…0,3
RS4.590.206	38…55	1130…1430	15,2	2,0	–	10,0	5,0	1,5	0 ,1…0,3
RS4. 590.207	24,3…29,7	540…660	24,8	2,0	–	10,0	5,0	1,5	0,1…0,3
RS4.590.208	54…66	2610…3190	10,0	1,2	–	10,0	5,0	1,5	0,1…0,3
RS4.590.209	26…32	3200…3800	5,5	0,4	–	10,0	5,0	1,5	0,1…0,3
RS4. 590.213	20…36	540…660	23,0	3,0	–	10,0	5,0	0,4	10-6…0,2
RS4.590.214	10…18	85…115	52,0	6,8	–	10,0	5,0	0,4	10-6…0, 2
RS4.590.215	16,2…19,8	298…367	30,0	4,0	–	10,0	5,0	0,4	10-6…0,2
RS4. 590.216	5…9	37,8…46,2	79,5	10,4	–	10,0	5,0	0, 4	10-6…0,2
RS4.590.217	90…110	6400…9600	7,2	0,9	–	10,0	5,0	0,4	10-6…0,2
RS4.590.218	24,3…29,7	540…660	24,8	2,0	–	10,0	5 ,0	0,4	10-6…0,2
RS4. 590.219	54…66	2610…3190	10,0	1,2	–	10,0	5,0	–	–

Russian Electronics компания Россия, Московская область, г. Рязань, пл. Соборная, д. 2.

Тел: +7 (491) 227-61-51, Факс: +7 (491) 227-18-88

russian-electronics.com

Другие товары в Коммутационные устройства

РЭС-48Б РС4.590.204

РЭС-48Б РС4.590.213

РЭС-49 РС4. 569.421.0005

РЭС-49 РС4.569.421.0201

РЭС-49 РС4.569.421.0501

Relays – Как работают реле

Как работают реле

Магазин реле

Реле — это переключатели, которые размыкают и замыкают цепи электромеханическим или электронным способом. Реле управляют одной электрической цепью, размыкая и замыкая контакты в другой цепи. Как показывают схемы реле, когда контакт реле нормально разомкнут (НО), контакт остается разомкнутым, когда реле не находится под напряжением. Когда контакт реле является нормально замкнутым (НЗ), это означает, что контакт замкнут, когда реле не находится под напряжением. В любом случае подача электрического тока на контакты изменит их состояние.

Реле обычно используются для переключения меньших токов в цепи управления и обычно не управляют устройствами, потребляющими энергию, за исключением небольших двигателей и соленоидов, потребляющих малые токи. Тем не менее, реле могут «управлять» большими напряжениями и токами, оказывая усиливающий эффект, потому что небольшое напряжение, приложенное к катушке реле, может привести к переключению контактов большим напряжением.

Защитные реле могут предотвратить повреждение оборудования путем обнаружения электрических отклонений, в том числе перегрузки по току, минимального тока, перегрузок и обратных токов. Кроме того, реле также широко используются для переключения пусковых катушек, нагревательных элементов, контрольных ламп и звуковой сигнализации.

Электромеханические реле и твердотельные реле

Реле бывают либо электромеханическими, либо полупроводниковыми. В электромеханических реле (ЭМР) контакты размыкаются или замыкаются под действием магнитной силы. В твердотельных реле (SSR) контакты отсутствуют, а переключение полностью электронное. Решение об использовании электромеханических или твердотельных реле зависит от электрических требований приложения, ограничений по стоимости и ожидаемого срока службы. Хотя твердотельные реле стали очень популярными, электромеханические реле остаются распространенными. Многие функции, выполняемые тяжелым оборудованием, требуют коммутации. возможности электромеханических реле. Твердотельные реле переключают ток с помощью неподвижных электронных устройств, таких как выпрямители с кремниевым управлением.

Эти различия в двух типах реле приводят к преимуществам и недостаткам каждой системы. Поскольку твердотельные реле не должны подавать питание на катушку или размыкать контакты, требуется меньшее напряжение для «включения» твердотельных реле. Точно так же твердотельные реле включаются и выключаются быстрее, потому что нет физических частей, которые нужно перемещать. Хотя отсутствие контактов и движущихся частей означает, что твердотельные реле не подвержены искрению и не изнашиваются, контакты в электромеханических реле можно заменить, тогда как все твердотельные реле должны быть заменены, когда какая-либо часть выходит из строя. Из-за конструкции твердотельных реле существует остаточное электрическое сопротивление и/или утечка тока независимо от того, разомкнуты или замкнуты переключатели. Возникающие небольшие перепады напряжения обычно не представляют проблемы; однако электромеханические реле обеспечивают более чистое состояние ВКЛ или ВЫКЛ из-за относительно большого расстояния между контактами, которое действует как форма изоляции.

Хотя твердотельные реле обеспечивают те же результаты, что и электромеханические реле, физическая структура и функциональные возможности твердотельных реле отличаются от электромеханических реле.

Электромеханические реле

Основные части и функции электромеханических реле включают в себя:

1. Рама: Прочная рама, содержащая и поддерживающая части реле.
2. Катушка: Проволока намотана на металлический сердечник. Катушка провода создает электромагнитное поле.
3. Якорь: Подвижная часть реле А. Якорь размыкает и замыкает контакты. Прикрепленная пружина возвращает якорь в исходное положение.
4. Контакты: Проводящая часть переключателя, которая замыкает (замыкает) или разрывает (размыкает) цепь.

Реле включают две цепи: цепь питания и цепь контакта. Катушка находится на питающей стороне; а контакты реле находятся на контактной стороне. Когда катушка реле находится под напряжением, ток, протекающий через катушку, создает магнитное поле. Будь то в блоке постоянного тока, где полярность фиксирована, или в блоке переменного тока, где полярность меняется 120 раз в секунду, основная функция остается неизменной: магнитная катушка притягивает пластину из железа, которая является частью якоря. Один конец якоря прикреплен к металлической раме, выполненной таким образом, что якорь может поворачиваться, а другой конец размыкает и замыкает контакты. Контакты бывают разных конфигураций, в зависимости от количества размыкателей, полюсов и бросков, составляющих реле. Например, реле можно описать как однополюсное, однонаправленное (SPST) или двухполюсное, однонаправленное (DPST).

Эти термины дадут мгновенное представление о конструкции и функциях различных типов реле.

• Разрыв – Это количество отдельных мест или контактов, которые переключатель использует для размыкания или замыкания одной электрической цепи. Все контакты либо одинарные, либо двойные. Одноразмыкающий контакт (SB) разрывает электрическую цепь в одном месте, а двойной размыкающий контакт (DB) разрывает ее в двух местах. Одинарные размыкающие контакты обычно используются при переключении маломощных устройств, таких как световые индикаторы. Контакты с двойным разрывом используются при переключении мощных устройств, таких как соленоиды.
• Полюс – это количество полностью изолированных цепей, которые реле могут проходить через переключатель. Однополюсный контакт (SP) может одновременно проводить ток только по одной цепи. Двухполюсный контакт (ДП) может проводить ток по двум изолированным цепям одновременно. Максимальное количество полюсов 12, в зависимости от конструкции реле.
• Направление — это количество замкнутых контактов на полюс, доступных на переключателе. Выключатель с однопозиционным контактом может управлять только одной цепью, а двухпозиционный контакт может управлять двумя.

Типы реле: Электромеханические

1. Реле общего назначения представляют собой электромеханические переключатели, обычно управляемые магнитной катушкой. Реле общего назначения работают с переменным или постоянным током при обычных напряжениях, таких как 12 В, 24 В, 48 В, 120 В и 230 В, и могут управлять токами в диапазоне от 2 до 30 А. Эти реле экономичны, легко заменяемы и допускают широкий диапазон конфигураций переключателей.
2. Реле управления машиной также управляются магнитной катушкой. Это сверхмощные реле, используемые для управления стартером и другими промышленными компонентами. Хотя они дороже, чем реле общего назначения, они, как правило, более долговечны. Самым большим преимуществом реле управления машиной по сравнению с реле общего назначения является расширяемая функциональность реле управления машиной за счет добавления аксессуаров. Для реле управления машинами доступен широкий выбор принадлежностей, включая дополнительные полюса, трансформируемые контакты, устройства подавления переходных электрических помех, блокировку управления и приспособления для синхронизации.
3. Герконовые реле представляют собой небольшие, компактные, быстродействующие переключатели с одним нормально разомкнутым контактом. Герконовые реле герметично заключены в стеклянную оболочку, что делает контакты невосприимчивыми к загрязнениям, дыму или влаге, обеспечивает надежное переключение и увеличивает ожидаемый срок службы контактов. Концы контакта, которые часто покрываются золотом или другим материалом с низким сопротивлением для повышения проводимости, сближаются и закрываются магнитом. Герконовые реле способны переключать промышленные компоненты, такие как соленоиды, контакторы и стартеры. Герконовые реле состоят из двух герконов. Когда применяется магнитная сила, такая как электромагнит или катушка, она создает магнитное поле, в котором концы язычков принимают противоположную полярность. Когда магнитное поле достаточно сильное, сила притяжения противоположных полюсов преодолевает жесткость язычков и сближает их. Когда магнитная сила исчезает, язычки возвращаются в исходное открытое положение. Эти реле работают очень быстро из-за небольшого расстояния между камышами.

Твердотельные реле

Твердотельные реле состоят из входной цепи , цепи управления и выходной цепи . Входная цепь — это часть корпуса реле, к которой подключен компонент управления. Входной контур выполняет ту же функцию, что и обмотка электромеханического реле. Цепь активируется, когда на вход реле подается напряжение, превышающее заданное напряжение срабатывания реле. Входная цепь деактивируется, когда приложенное напряжение меньше указанного минимального напряжения отключения реле. Диапазон напряжения от 3 В до 32 В постоянного тока, обычно используемый с большинством твердотельных реле, делает его пригодным для большинства электронных схем. Цепь управления — это часть реле, которая определяет, когда выходной компонент находится под напряжением или обесточивается. Цепь управления функционирует как связь между входной и выходной цепями. В электромеханических реле эту функцию выполняет катушка. Выходная цепь реле — это часть реле, которая включает нагрузку и выполняет ту же функцию, что и механические контакты электромеханических реле. Однако твердотельные реле обычно имеют только один выходной контакт.

Твердотельные реле, подобные изображенному выше, способны коммутировать высокие напряжения до 600 В переменного тока (среднеквадратичное значение). Эти реле предназначены для коммутации различных нагрузок, таких как нагревательные элементы, двигатели и трансформаторы.

Типы реле: твердотельные

1. Реле нулевой коммутации – реле включают нагрузку при подаче управляющего (минимального рабочего) напряжения и напряжении нагрузки, близком к нулю. Реле с нулевым переключением отключают нагрузку, когда напряжение управления снимается и ток в нагрузке близок к нулю. Наиболее распространены реле с нулевым переключением.
2. Реле мгновенного включения – немедленно включает нагрузку при наличии напряжения срабатывания. Реле мгновенного включения позволяют включать нагрузку в любой момент ее повышения и понижения.
3. Реле пикового переключения – включает нагрузку, когда присутствует управляющее напряжение, и напряжение нагрузки находится на пике. Реле пикового переключения выключаются, когда исчезает управляющее напряжение и ток в нагрузке близок к нулю.
4. Аналоговые переключающие реле – имеет бесконечное количество возможных выходных напряжений в пределах номинального диапазона реле.
