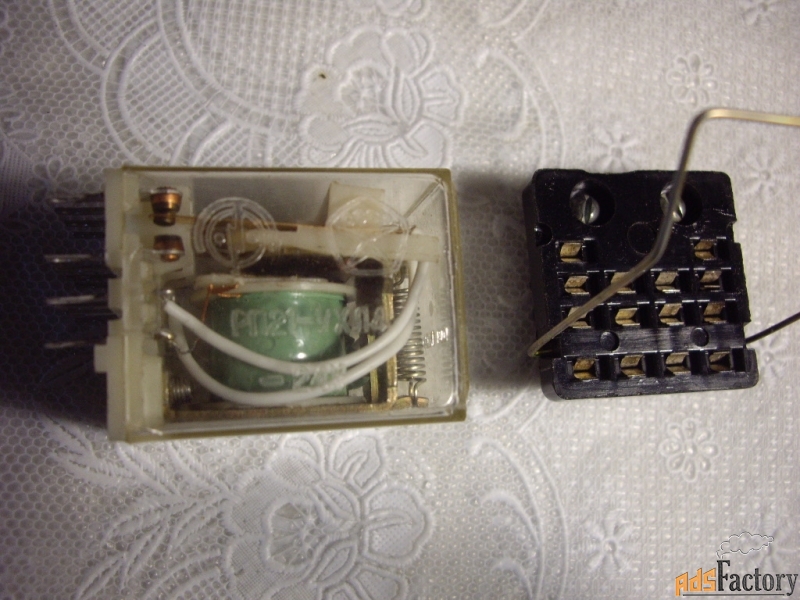

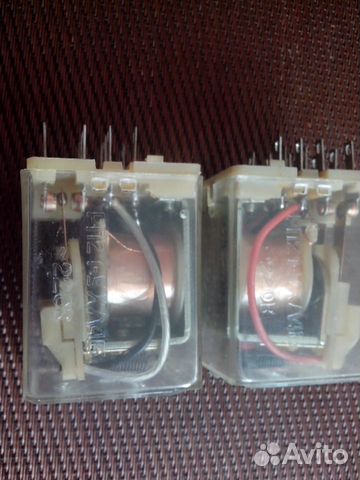

РП21М-004 УХЛ4 220VAC 50Hz 4 перекл. Реле промежуточное (арт. TM-7074)
Скидка на Клеммники
Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%
к сравнению отложить
поделитьсяАртикул (ID): TM-7074
Подробная документация
ID: 287511
На складе 10 шт
- Цена от
Включая НДС
615 ₽ - 1 шт.
615 ₽
615 ₽Количество
Быстрый заказ
Заметили
ошибку ?
Сообщите нам
Общая информация
| Наименование | РП21М-004 УХЛ4 220VAC 50Hz 4 перекл. Реле промежуточное |
| Дата выпуска | 2003 |
| Вид приемки | “1”- ОТК |
| Масса изделия, гр | 59,05 |
| Транслитерация | Relay RP21M-004 UHL4 |
| Состояние упаковки | самоупаковка |
Основные параметры
| Функциональная группа | Реле электромагнитное |
| Функциональный тип | промежуточное |
| Типономинал / Типоконструкция | с четырьмя переключающими контактами |
| Метод монтажа | при помощи разъемного контактного соединения (на розетке) |
| Фактическая маркировка | РП21М-004 УХЛ4 ~220V |

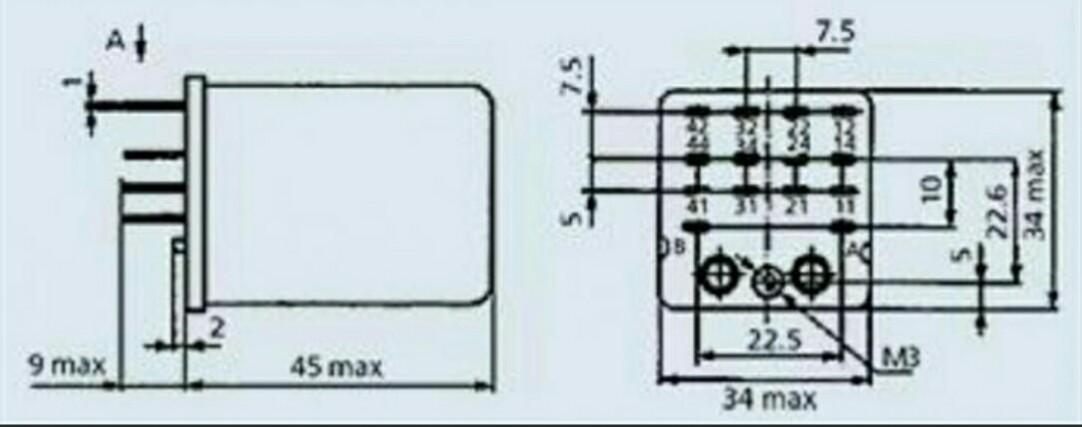

| Габаритные размеры L*W*H | 52х33х28 mm |
| Количество выводов или контактов | 11 |
Технические характеристики
| Частота коммутации | 50 Hz |
| Номинальный ток контактов | 5 A |
| Номинальное напряжение катушки | 220 VAC |
| Время срабатывания | 30 ms |
| Время отпускания | 30 ms |
Условия эксплуатации
| Климатическое исполнение | УХЛ4 |
| Интервал рабочих температур | от -40 до +55°С |
| Относительная влажность | 98% при температуре +25°С |
| Ресурс |
16 млн. циклов
|
| Срок отгрузки со склада | 1 день |
Документы
РП21М-004 УХЛ4 220VAC 50Hz 4 перекл. Реле промежуточноеЗагрузка…

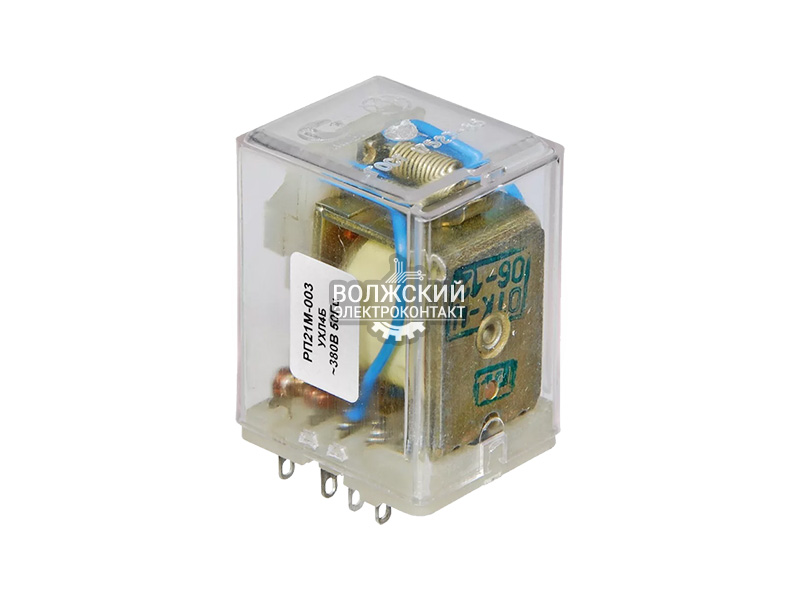

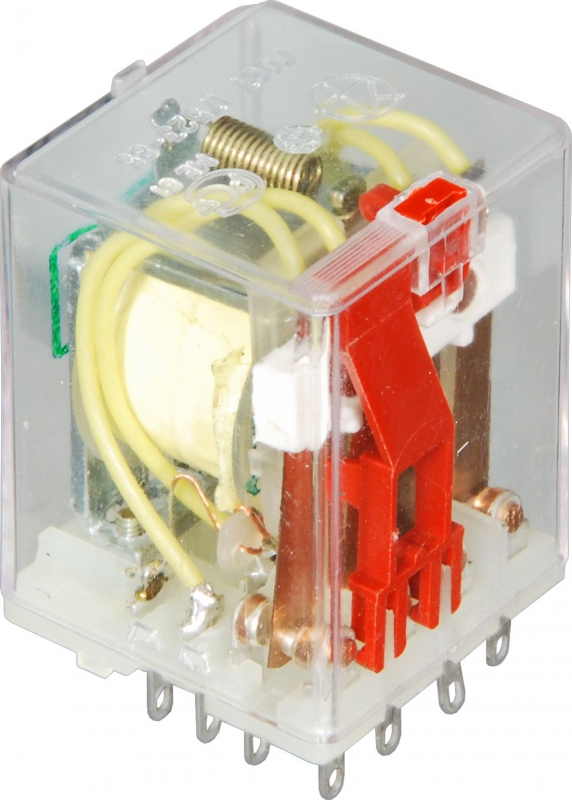

Реле промежуточное РП21М
Назначение
Реле промежуточные РП21М предназначены для работы в цепях постоянного тока напряжением до 220В и в цепях переменного тока напряжением до 240В частоты 50 (60) Гц. Реле изготавливаются в климатическом исполнении УХЛ4 по ГОСТ 15150.
Условия эксплуатации
- высота над уровнем моря не более 2000 м;
- температура окружающего воздуха – от минус 40 до 55°С;
- относительная влажность окружающего воздуха – до 80% при температуре 25°С;
- вибрация мест крепления в диапазоне частот 10-100 Гц при ускорении 1g (группа условий эксплуатации М7 по ГОСТ 17516. 1).
1).Реле соответствуют требованиям ГОСТ 17523 и техническим условиям ТУ16-523.593-80.
Технические данные
| Параметр | Значение |
|---|---|
| Номинальное напряжение катушки, В: | |
| – постоянного тока | 6, 12, 24, 48, 60, 110, 220* |
| – переменного тока (50 и 60 Гц) | 12, 24, 36, 40, 110, 127, 220, 230, 240, 380* |
| Номинальные токи катушки постоянного или переменного тока, А | 0,2…10,0 |
| Потребляемая мощность реле, не более: | |
| – постоянного тока, Вт | 2,5 |
| – переменного тока, ВА | 3,5 |
* Реле на напряжение питания 220В постоянного тока производятся только в 4-контактном исполнении.
Допустимые пределы изменения от номинального напряжения цепи управления – 0,8… 1,1.
Параметры контактов
| Категория применения, род тока | Характер нагрузки | Номинальное коммутируемое напряжение, В | Коммутационная износостойкость, млн. циклов ВО | Механическая износостойкость, млн. циклов ВО | Коммутируемый ток, А | |
|---|---|---|---|---|---|---|
| вкл | откл | |||||
| АС-11 переменный | индуктивная cos φ вкл/откл ≥ 0,4 | 110 / 220 / 380 | 4,0 (для класса А) 2,0 (для класса Б) | 20 | 6,0 / 4,0 / 2,5 | 0,6 / 0,4 / 0,25 |
| ДС-11 постоянный | индуктивная τ ≤ 0,01/0,01/0,04 с | 24 / 110 / 220 | 4,0 (для класса А) 2,0 (для класса Б) | 20 | 0,8 / 0,25 / 0,08 | 0,8 / 0,25 / 0,08 |
Наименьший рабочий ток, коммутируемый контактами – 0,05А при напряжении 5В; 0,025А при напряжении 12В; 0,01А при напряжении 24В.
Исполнения по числу и роду контактов (замыкающих / размыкающих / переключающих): 001; 002; 003; 004; 010; 020; 100; 110; 120; 200; 210; 220; 300; 400.

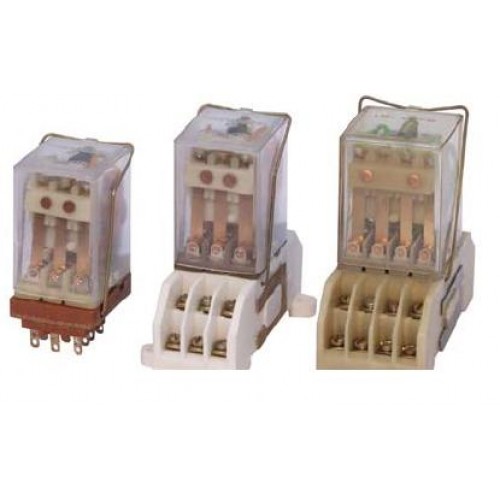

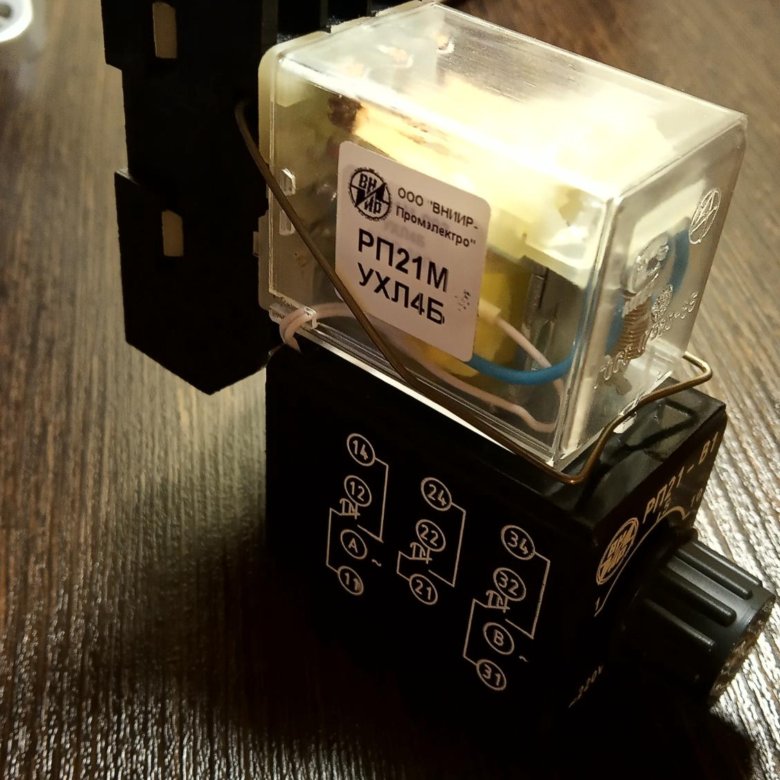

Реле могут поставляться:
- без розетки;
- с розеткой под пайку – типа 1;

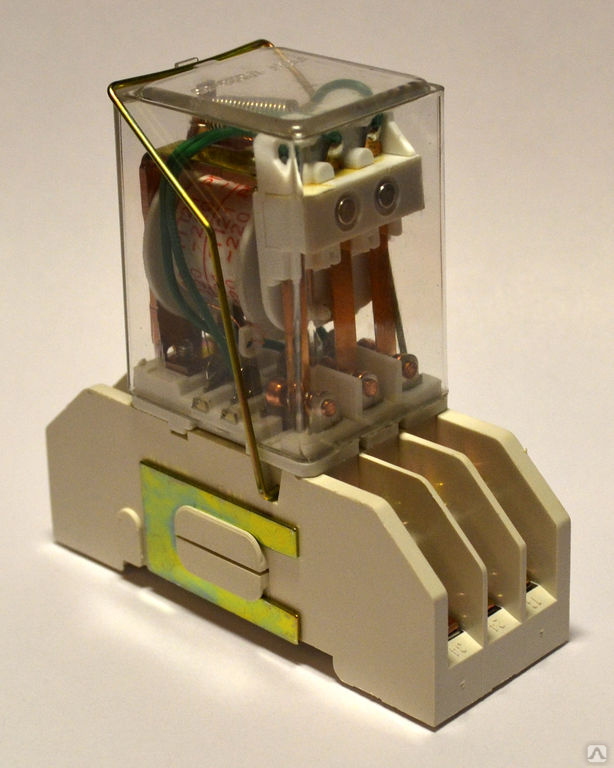

- с розеткой под винт с креплением на DIN-рейку 35 мм – типа 2;
- с розеткой под винт с креплением на 2 винта – типа 3.
