Реле РСГ-11

Главная / Продукция / Реле / Реле контроля тока, напряжения / Реле РСГ-11

• Описание

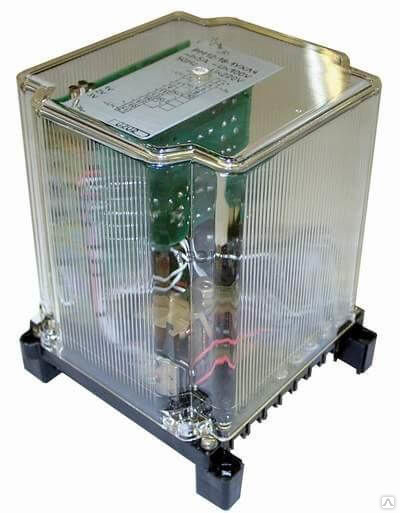

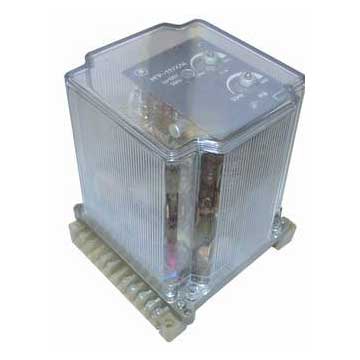

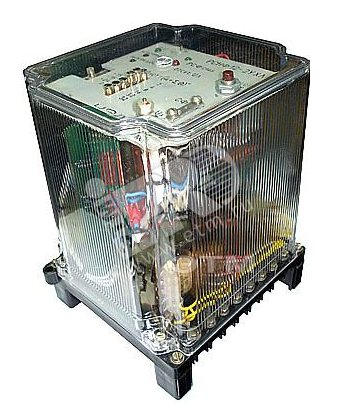

Реле частоты РСГ 11

Реле предназначены для использования в противоаварийной автоматике в качестве органа измерения и фиксации частоты (например, в системах АЧР, ЧАПВ, частотного пуска при АВР). Реле выполнены универсальными и могут применяться в качестве реле понижения или повышения частоты.

Питание реле осуществляется от источника напряжения контролируемой сети. Реле имеют регулируемые дискретно уставки срабатывания и возврата. Уставки возврата могут подключаться с помощью переключателя (ручное управление) или дистанционно с помощью замыкающих контактов внешнего реле (вспомогательная цепь).

Реле выпускаются в унифицированном корпусе “СУРА” II габарита несъемного исполнения.

Технические характеристики:

Номинальное напряжение переменного тока, В	100, 127, 220
Допустимые пределы изменения напряжения контролируемой сети от номинального, %: – для реле понижения частоты – для реле повышения частоты	от 40 до 130 от 45 до 150
Номинальное напряжение постоянного или переменного тока вспомогательной цепи управления, В	110 и 220
Допустимые пределы изменения напряжения вспомогательной цепи управления от номинального, %	от 80 до 110

Тип реле	Диапазон регулирования уставок, Hz
	Реле понижения частоты		Реле повышения частоты
	срабатывание	возврат	срабатывание	возврат
РСГ 11-50	50,5-45	51-45,5	49,5-55	49,5-55

Минимальная ступень дискретности регулирования уставок не более, Hz	0,05
Контакты реле (последовательно соединенные)	2 замыкающих
Минимальное время срабатывания при изменении частоты контролируемой сети со скоростью 2 Hz/s, s, не более: – для реле понижения частоты – для реле повышения частоты	0,12 0,1
Дополнительные уставки выдержки времени на срабатывание, s	(0,3 ± 0,08), (0,45 ± 0,1)
Коммутационная способность контактов реле: – при напряжении при напряжении 220 V и частоте коммутации 0,2 Hz. в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 s, W	50
Коммутационная износостойкость, циклы ВО	10000
Мощность, потребляемая по цепям напряжения переменного тока при номинальном напряжении контролируемой сети, не более, VА: – в режиме до срабатывания – в режиме срабатывания	4 6
Мощность, потребляемая вспомогательной цепью управления, W, не более: – при номинальном напряжении 220 V – при номинальном напряжении 110 V	3 1,5
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом)
Габаритные размеры, mm, не более	132 х 152 х 181
Масса реле, kg, не более	2,6

Условия эксплуатации:

Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 50 °С для исполнения УХЛ4 и от минус 10 до плюс 55 °С для исполнения О4.

Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников – IP00 по ГОСТ 14255-69.

Основные модификации реле:

• РСГ-11-50
• РСГ-11-60

При заказе уточняйте наличие соотв. модификации.                                                    Цена: договорная

————————————————————————–
Информация на сайте носит ознакомительный характер и не является официальной технической документацией. Для точных данных о характеристиках и параметрах продукции обращайтесь к официальному руководству и специалистам.

Назад

Возврат реле РСГ-11 (Страница 1) — Студенческий Раздел — Советы бывалого релейщика

Страницы 1

Чтобы отправить ответ, вы должны войти или зарегистрироваться

1 Тема от

zanudRICH 2013-04-30 11:47:38

• zanudRICH
• Пользователь
• Неактивен

Тема: Возврат реле РСГ-11

В описании к реле частоты РСГ-11 есть следующая информация: “Уставки возврата могут подключаться с помощью переключателя (ручное управление) или дистанционно с помощью замыкающих контактов внешнего реле (вспомогательная цепь)”

Зачем и где применяется дистанционное управление возвратом реле?

2 Ответ от

evdbor 2013-04-30 12:51:38

• evdbor
• Модератор
• Неактивен

Re: Возврат реле РСГ-11

Например, для переключения на уставку ЧАПВ:
На рисунке под буквой в) приведена схема одной очереди АЧР с ЧАПВ.

В этой схеме используется одно реле частоты, уставка срабатывания которого автоматически переключается. При снижении частоты до уставки срабатывания соответствующей очереди АЧР сработает реле частоты KF и запустит реле времени KT1. После того как замкнется контакт реле времени KT1.1, сработают промежуточные реле KL1 и KL2 и отключат группу потребителей. Одновременно замыкающий контакт KL1.2 введет в работу измерительный элемент реле частоты типа РЧ-1 с уставкой, соответствующей уставке ЧАПВ. Теперь после ввода в работу указанного измерительного элемента контакт реле частоты разомкнется лишь после того, как частота в энергосистеме восстановится до значения новой уставки, равного 49,5—50 Гц.
см. http://energoproekt.blogspot.ru/2009/06 … chapv.html

3 Ответ от

zanudRICH 2014-03-05 14:31:33

• zanudRICH
• Пользователь
• Неактивен

Re: Возврат реле РСГ-11

Спасибо!
