Реле РТ-40, 140
Главная / Продукция / Реле / Реле контроля тока, напряжения / Реле РТ-40, 140
- Описание

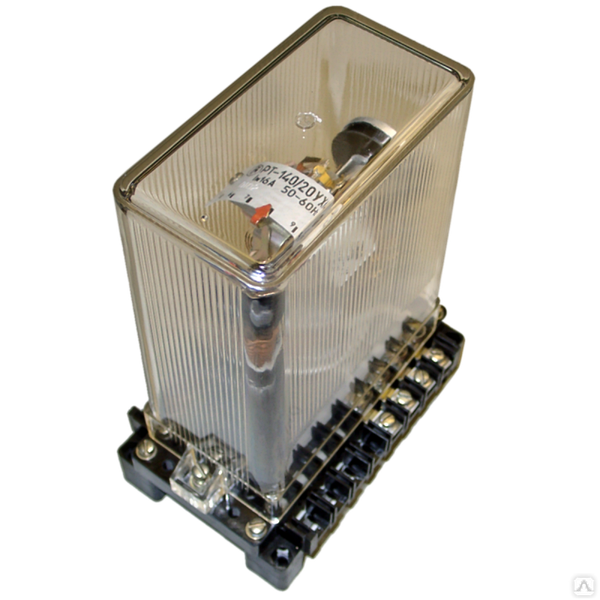

Реле максимального тока РТ-40, РТ-140
Реле максимального тока РТ-40, РТ-140 применяются в схемах релейной защиты и автоматики энергетических систем в качестве органа, реагирующего на повышение тока. Реле РТ-140 отличается от РТ-40 тем, что реле РТ-140 выполнено в унифицированном корпусе «СУРА»
| Типоисполнение | Ток срабатывания, А при соединении катушек | Номинальный ток, А при соединении катушек | Потребляемая мощность, В. А при токе мин. уставки | ||
| последов. | параллельное | последов. | параллельное | ||
| РТ-40/0.2, РТ-140/0.2 | 0.05…0.1 | 0.1…0.2 | 0.4 | 1 | 0.2 |
 6, РТ-140/0.6 | 0.15…0.3 | 0.3…0.6 | 1.6 | 2.5 | |
| РТ-40/2, РТ-140/2 | 0.5…1.0 | 1.0…2.0 | 2.5 | 6.3 | |
| РТ-40/6, РТ-140/6 | 1.5…3.0 | 3.0…6.0 | 10 | 16 | 0.5 |
| РТ-40/10, РТ-140/10 | 2.5…5.0 | 5.0…10 | 16 | ||
| РТ-40/20, РТ-140/20 | 5…10 | 10…20 | |||
| РТ-40/50, РТ-140/50 | 12.5…25 | 25…50 | 0.8 | ||
| РТ-40/100, РТ-140/100 | 25…50 | 50…100 | 1.8 | ||
| РТ-40/200, РТ-140/200 | 50…100 | 100…200 | 8 | ||
| Класс точности | 5 | |
| Коэффициент возврата, не менее | на минимальной уставке | 0. 8 |
| на остальных уставках | 0.85 | |
| Коммутационная способность контактов при напряжении | постоянный ток 250В, τ =0.005с, Вт | 60 |
| переменный ток 250В, cosϕ =0.5, В. А | 300 | |
| Механическая износостойкость, циклов ВО | 12 500 | |
| Коммутационная износостойкость, циклов ВО | 2 500 | |
| Время замыкания замыкающего контакта при отношении входного тока к току срабатывания, с, не более | 1.2 | 0.1 |
| 3.0 | 0.03 | |
| Испытательное напряжение переменного тока частоты 50Гц, выдерживаемое электрической изоляцией в состоянии поставки в течение 1мин без пробоя и перекрытия, приложенное | между электрически независимыми частями реле, а также между ними и металлическими частями корпуса реле, В | 2000 |
| между контактами в разомкнутом положении, В | 500 | |
| Масса, кг | РТ-40 | 0. 7 |
| РТ-140 | 0.85 | |
Условия эксплуатации:
Высота над уровнем моря до 2000м. Диапазон рабочих температур от -20 до +55°С. Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Степень защиты оболочки реле IP40, контактных зажимов для присоединения внешних проводников IP00.
Основные модификации реле:
- РТ-40/0,2 (0,6; 2; 6; 10; 20; 50; 100; 200)
- РТ-140/0,2 (0,6; 2; 6; 10; 20; 50; 100; 200)
При заказе уточняйте наличие соотв. модификации. Цена: договорная
————————————————————————–
Информация на сайте носит ознакомительный характер и не является официальной технической документацией. Для точных данных о характеристиках и параметрах продукции обращайтесь к официальному руководству и специалистам.
Назад
Реле тока РТ-40, РТ-140 – расшифровка, содержание драгметаллов, характеристики, справочник, схема, габариты, чертеж
Реле тока РТ-40 и РТ-140 применяются в схемах релейной защиты и автоматики в качестве органа, реагирующего на повышение тока. Выпускаются с незначительными изменениями с 1964 года, взамен серии ЭТ-520 (ЭТ-521 — с одним замыкающим контактом; ЭТ-522 — с одним размыкающим контактом; ЭТ-523 — с одним замыкающим и одним размыкающим контактами.)
Все элементы РТ-40 смонтированы в корпусе, состоящем из пластмассового основания и кожуха из прозрачного материала. Реле РТ-140 выпускаются в унифицированном корпусе «СУРА» I габарита несъемного исполнения, чем и отличаются от РТ-40 (см. габаритные размеры). Реле крепится в вертикальной плоскости, отклонение от вертикального положения из-за неуравновешенности подвижной системы реле приводит к дополнительной погрешности.
Условия эксплуатации РТ-40, РТ-140
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 °С для исполнения УХЛ4 и от минус 10 до плюс 55° С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников — IP00 по ГОСТ 14255-6.

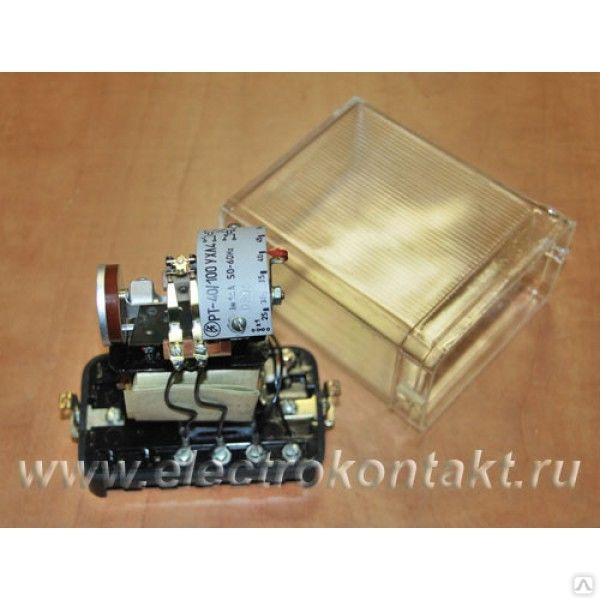

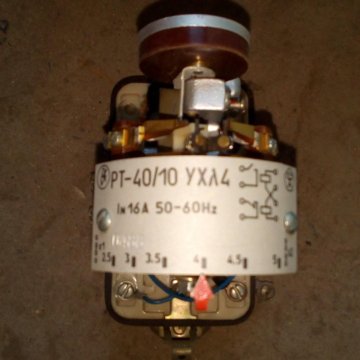

Устройство реле РТ-40
А — конструкция реле РТ-40; Б — изоляционная колодка с неподвижными контактами; В — регулировочный узел; Г — контактный узел; 1 — сердечник; 2 — каркас катушки с обмоткой; 3 — якорь; 4 — спиральная пружина; 5 — подвижный контакт; 6 — левый упор; 7 — правая пара контактов; 8 — левая пара контактов; 9 — изоляционная колодка; 10 — пружинодержатель; 11 — фасонный винт; 12 — шестигранная втулка; 13 — шкала уставок; 14 — указатель уставки; 15 — верхняя полуось; 16 — хвостовик; 17 — фасонная пластинка; 18 — пружинящая шайба; 19 — бронзовая пластинка с серебряной полоской; 20 — передний упор; 21 — задний гибкий упор; 22 — гаситель колебаний; 23 — алюминиевая стойка.
Структура условного обозначения, расшифровка реле РТ-40(140)
РТ-Х40/ХХ Х4.
Р — реле;
Т — тока;
Х — наличие цифры 1 обозначает реле в унифицированной оболочке «СУРА» I габарита несъемного исполнения;
40 — номер разработки;
ХХ — ток максимальной уставки, А: 0,2; 0,6; 2; 6; 10; 20; 50; 100; 200;
Х4 — климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Содержание драгметаллов в РТ-40 (в граммах)
Золото : 0
Серебро : 0,37-1,07
Платина : 0
МПГ (металлы платиновой группы) : 0
Технические характеристики реле тока РТ-40(140)
| Номинальная частота, Hz | 50 |
| Количество контактов | |
| — замыкающих | 1 |
| — размыкающих | 1 |
| Класс точности | 5 |
| Коэффициент возврата, не менее: | |
| — на минимальной уставке шкалы | 0,85 |
| — на оcтальных уставках шкалы | 0,8 |
| Время замыкания замыкающего контакта, s, не более: | |
| при отношении входного тока к току срабатывания, равном: | |
| — 1,2 | 0,1 |
| — 3,0 | 0,03 |
| Длительно допустимый ток на обмотках катушек, А | 1,1 Iн |
| Коммутационная способность контактов реле при напряжении от 24 до 250 V или токе не более 2 А: | |
| — в цепях постоянного тока с постоянной времени не более 0,005 s, W | 60 |
| — в цепях переменного тока с коэффициентом мощности не менее 0,5, VА | 300 |
| Коммутационная износостойкость, циклы ВО | 2500 |
| Значения потребляемой мощности и типоисполнения реле приведены в таблице 2 | |
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой) – РТ 40;
переднее, заднее (винтом) – РТ 140. | |
| Габаритные размеры, mm,не более: | |
| — РТ 40 | 67 х 128 х 158 |
| — РТ 140 | 66 х 138 х 181 |
| Масса, кg, не более: | |
| — РТ 40 | 0,7 |
| — РТ 140 | 0,85 |
| Типо- исполнение реле | Пределы уставки на ток срабатывания реле, А | Номинальный ток, А | Потребляемая мощность при токе минимальной уставки, VА, не более | Номенкла- турный номер | ||
| соединение катушек | соединение катушек | |||||
| последоват. 1 диапазон | параллельное 2 диапазон | последоват. 1 диапазон | параллельное 2 диапазон | |||
| РТ 40/0,2 | 0,05-0,1 | 0,1-0,2 | 0,4 | 1,0 | 0,2 | 21 040 001 7 * |
| РТ 40/0,6 | 0,15-0,3 | 0,3-0,6 | 1,6 | 2,5 | 0,2 | 21 040 002 7 |
| РТ 40/2 | 0,5 –1,0 | 1,0-2,0 | 2,5 | 6,3 | 0,2 | 21 040 003 7 |
| РТ 40/6 | 1,5 –3,0 | 3,0-6,0 | 10 | 16 | 0,5 | 21 040 004 7 |
| РТ 40/10 | 2,5 –5,0 | 5,0-10,0 | 16 | 16 | 0,5 | 21 040 005 7 |
| РТ 40/20 | 5 ,0 -10,0 | 10,0-20,0 | 16 | 16 | 0,5 | 21 040 007 7 |
| РТ 40/50 | 12,5-25,0 | 25,0-50,0 | 16 | 16 | 0,8 | 21 040 008 7 |
| РТ 40/100 | 25,0-50,0 | 50,0-100,0 | 16 | 16 | 1,8 | 21 040 009 7 |
| РТ 40/200 | 50,0-100,0 | 100,0-200,0 | 16 | 16 | 8 | 21 040 010 7 |
| РТ 140/0,2 | 0,05-0,1 | 0,1-0,2 | 0,4 | 1,0 | 0,2 | 21 140 001 N |
| РТ 140/0,6 | 0,15-0,3 | 0,3-0,6 | 1,6 | 2,5 | 0,2 | 21 140 002 N |
| РТ 140/2 | 0,5 –1,0 | 1,0-2,0 | 2,5 | 6,3 | 0,2 | 21 140 003 N |
| РТ 140/6 | 1,5 –3,0 | 3,0-6,0 | 10 | 16 | 0,5 | 21 140 004 N |
| РТ 140/10 | 2,5 –5,0 | 5,0-10,0 | 16 | 16 | 0,5 | 21 140 005 N |
| РТ 140/20 | 5 ,0 -10,0 | 10,0-20,0 | 16 | 16 | 0,5 | 21 140 007 N |
| РТ 140/50 | 12,5-25,0 | 25,0-50,0 | 16 | 16 | 0,8 | 21 140 008 N |
| РТ 140/100 | 25,0-50,0 | 50,0-100,0 | 16 | 16 | 1,8 | 21 140 009 N |
| РТ 140/200 | 50,0-100,0 | 100,0-200,0 | 16 | 16 | 8 | 21 140 010 N |
Примечание 7 — с универсальным комплектом деталей присоединения (только для РТ 40) Вместо знака N указать: 1 – для переднего присоединения;
2 – для заднего присоединения шпилькой;
Габаритные, установочные и присоединительные размеры реле РТ-40
а — переднее присоединение; б — заднее присоединениеГабаритные, установочные и присоединительные размеры реле РТ-140
а — переднее присоединение; б — заднее присоединениеЭлектрическая схема реле РТ-40
Цифровую маркировку контактных соединений, указанную на рисунке, реле РТ-40 не имеют. Реле имеет шкалу, деления на которой нанесены в амперах для последовательного соединения катушек (по диапазону меньших уставок). В пределах диапазона ток срабатывания регулируется плавно поворотом стрелки. На шкале реле изображены схемы переключения диапазонов уставок и соответствующие переводные множители от шкалы к действительному току уставки. Переход с первого диапазона на второй осуществляется переходом с последовательного соединения катушек на параллельное.
