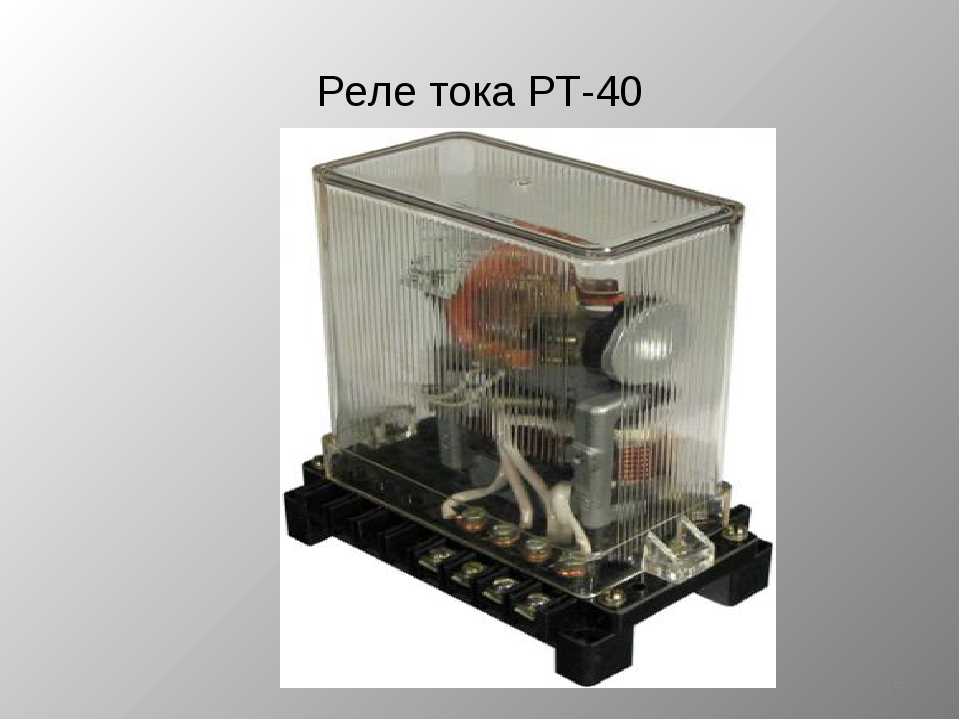

РТ-40/0,6 УХЛ4 | Реле тока
Реле тока РТ-40/0,6 предназначен для применения в схемах релейной защиты и автоматики энергетических систем в качестве органа, реагирующего на повышение тока.
Технические данные
| Основные параметры реле | |
|---|---|
| Номинальная частота, Гц | 50, 60 |
| Контакты реле |
1 замыкающий, 1 размыкающий |
| Класс точности | 5 |
| Коэффициент возврата, не менее: | |
|
на минимальной уставке шкалы на оcтальных уставках шкалы |
0,85 0,8 |
| Время замыкания замыкающего контакта, с, не более: | |
| при отношении входного тока к току срабатывания, равном: | |
|
1,2 3,0 |
0,1 0,03 |
| Коммутационная способность контактов при напряжении от 24 до 250 В или токе не более 2 А: | |
|
в цепи постоянного тока с постоянной времени не более 0,005 с, Вт в цепи переменного тока с коэффициентом мощности не менее 0,5, ВА |
60 300 |
| Коммутационная износостойкость, циклы ВО | 2500 |
| Конструктивное исполнение по способу присоединения внешних проводников: |
универсальный комплект |
Таблица 1
| Исполнение | Пределы уставки на ток срабатывания реле, А | Номинальный ток, А | Потребляемая мощность при токе минимальной уставки, ВА, не более | ||
|---|---|---|---|---|---|
| соединение катушек | соединение катушек | ||||
| последовательное 1 диапазон | параллельное 2 диапазон | последовательное 1 диапазон | параллельное 2 диапазон | ||
| РТ-40/0,6 | 0,15-0,3 | 0,3-0,6 | 1,6 | 2,5 | 0,2 |
Конструкция
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Структура условного обозначения:
РТ- 40/0,6 УХЛ4
РТ – реле тока;
40 – номер разработки;
0,6 – ток максимальной уставки 0,6А
УХЛ4 – климатическое исполнение (УХЛ4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
- Климатическое исполнение УХЛ4 по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от – 20 °С до + 55 °С
- Группа механического исполнения М39 по ГОСТ 17516.1-90
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников – IP00 по ГОСТ 14255-69.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail.
Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки. - Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.РТ-40/100 реле максимального тока
Реле максимального тока РТ-40, РТ-140
Реле тока предназначены для применения в схемах релейной защиты и автоматикиэнергетических систем.
Реле тока РТ 40, РТ 140 по характеру изменения входной воздействующей величины относятся к классу максимальных, срабатывающих при превышении тока в главной цепи заранее установленной величины. По принципу действия реле – электромагнитные.
В названии реле РТ 40 и РТ 140 (после его марки и через черту дроби) указывается максимальная величина тока срабатывания в Амперах.
Величина тока срабатывания реле устанавливается по шкале (плавно в пределах диапазона). Область изменения токов срабатывания перекрывается двумя диапазонами, которые, в свою очередь, переключаются путем изменения схемы включения обмоток катушки (последовательное и параллельное).
Реле РТ 140 отличается от РТ 40 лишь наличием унифицированного несъемного корпуса “Сура” для переднего и заднего присоединения под винт внешних проводников.
Реле имеют один замыкающий и один размыкающий контакты. Максимальный ток контактов не более 2 А.
|
Исполнение |
Пределы уставки на ток срабатывания реле, А |
Потребляемая мощность при токе минимальной уставки, Вт |
Номинальный ток, А |
|
|
соединение катушек |
||||
|
последов-ное |
парал-ное |
|||
|
РТ 40(140)/0,2 |
0,05-0,2 |
0,2 |
0,4 |
|
|
РТ 40(140)/0,6 |
0,15-0,6 |
0,2 |
1,6 |
2,5 |
|
РТ 40(140)/2 |
0,5-2 |
0,2 |
2,5 |
6,3 |
|
РТ 40(140)/6 |
1,5-6 |
0,5 |
10 |
16 |
| РТ 40(140)/10 |
2,5-10 |
0,5 |
16 |
16 |
|
РТ 40(140)/20 |
5-20 |
0,5 |
16 |
16 |
|
РТ40(140)/50 |
12,5-50 |
0,8 |
16 |
16 |
|
РТ40(140)/100 |
25-100 |
1,8 |
16 |
16 |
|
РТ40(140)/200 |
50-200 |
8 |
16 |
16 |
