программируемое реле времени ПИК-2 | КИП и АММИАЧНЫЕ ХОЛОДИЛЬНЫЕ УСТАНОВКИ

Программное реле времени «ПИК-2» (далее реле) предназначено для автоматической коммутации электрических цепей по вводимой пользователем временной программе с повторяющимся недельным циклом.Реле имеет два независимых выходных канала.



Технические характеристики.

Вид выходных устройств в каналах реле – переключающие «сухие» контакты.

Цикл программы – неделя.

Дискретность программы (минимальный интервал между двумя смежными командами) – 1 минута.

Максимальное число вводимых команд (ячеек памяти) – 100

Тип вводимых команд: «1» — включение канала (замыкание нормально — разомкнутых и размыкание нормально — замкнутых выходных контактов), «0» — отключение канала (размыкание нормально – разомкнутых и замыкание нормально – замкнутых выходных контактов), «F» — включение канала на заданное время (далее – команда «таймер»). Длительность таймера устанавливается потребителем в процессе эксплуатации в пределах   от 1 сек  до 99 час 59 мин 59 с.

Реле имеет индикацию состояния выходных контактов.

Реле имеет возможность перепрограммирования и контроля введенной программы без отключения нагрузки.

В реле имеется возможность отмены исполнения команд без удаления их из памяти.

Нагрузочная способность выходных контактов при работе на активную нагрузку: переменное напряжение 220 В с током нагрузки   до 10 А – 100000 циклов.

Суточный ход при температуре 20-25 С – не более 1.5 сек.

Питание – сеть переменного тока 220 В 50 Гц.

Мощность, потребляемая от сети переменного тока, — не более 3 Вт.

Реле имеет встроенный аккумулятор, обеспечивающий отсчёт времени при отключении сетевого напряжения на время до 1-го месяца. При наличии основного питания аккумулятор автоматически подзаряжается. Введённая пользователем программа работы реле сохраняется при отключении питания неограниченное время.

Суточный ход в интервале рабочих температур – не более 8 сек.

Реле предназначено для монтажа на ДИН-рейке, либо на вертикальной стене при помощи шурупов.

Реле может эксплуатироваться при температуре окружающего воздуха от 1 до 40 С и относительной влажности до 80% при температуре 25 С.

Купить реле времени ПИК 2 можно здесь.

kipiahu.ru

Программируемое реле времени: подробно об устройстве

Программируемое реле времени – специальное оборудование, которое сегодня используется для решения различных инженерных задач. В нашей статье мы подробно рассмотрим, что представляет собой это устройство, как оно работает, для чего необходимо и на какие характеристики нужно обратить внимание при покупке.

Программируемое реле времени: что это такое

Дословно с французского «реле» переводится как «сменить» или «заменить». Этот термин на практике раскрывают как электронный или электрический ключ, который нужен для размыкания или замыкания отдельных участков электрических цепей, то есть, фактически, для контроля расхода электроэнергии. Такое понятие обычно относят к традиционным электромагнитным реле. Устройство действует электромеханически – замыкает или размыкает электрические контакты, когда на обмотку катушки подается небольшой электрический ток. В последнее время популярность получили твердотельные реле, которые способны выдерживать большие электрические токи за счет своих мощных полупроводниковых ключей.

Реле времени осуществляет коммутацию цепи (замыкание или размыкание цепи с током) через определенный установленный промежуток времени. Современные реле времени включают в себя микроконтролер, который следит за ходом работы устройства.

Реле времени относят к микропроцессорным устройствам. Также его называют логическим контролером, так как главной функцией этого оборудования является функция контроля времени. Сегодня такое реле используют и в быту (для организации инновационных систем «умный дом), и на производствах (например, в автоматических системах управления отдельными механизмами и машинами – насосными механизмами, сверлящим оборудованием).

Оборудование относится к устройствам автоматизации, обладает простым уровнем эксплуатации и языком программирования. За счет этих качеств программируемое реле времени получило широкую популярность на рынке.

Какие элементы включает в себя программируемое реле времени

Внешне программируемое реле времени представляет моноблочную конструкцию с дисплеем, разъемами питания, входами, выходами и панелью управления. Прежде всего, в качестве главного компонента устройство включает электромеханическое реле. Его задача состоит в том, чтобы коммутировать электрическую цепь при конкретных, установленных электрических показателях. Также программируемое реле времени включает катушку и контакты, которые бывают двух типов:

  • нормально открытые контакты – напряжение на устройстве отсутствует, контакты разомкнуты;

  • нормально закрытые контакты – напряжение отсутствует на устройстве, контакты замкнуты.

Управляют устройством при помощи клавиш, расположенных на передней панели, рядом с дисплеем, отображающим всю необходимую информацию.

Схема работы программируемого реле времени

При подключении к электросети начинает заряжаться конденсатор. Затем ток проходит через резисторы (два) и транзистор. На третьем резисторе напряжение падает, а один из транзисторов, соответственно, отпирается. Электромагнитное реле подключает к шине светодиод. Ток светодиода контролируется четвертым резистором. Конденсатор заряжается, ток заряда падает до того момента, пока не запираются первый и второй транзисторы. Реле размыкается, светодиод гаснет. Работают такие реле при подаче напряжения в 12В, 24В, 110В и 220В.

Программа на программируемом реле времени задается вручную. Пользователь устанавливает необходимые ему параметры – промежутки времени, через которые реле будет производить коммутацию электрической цепи. Включение регулируется по часам, дням недели (будни или выходные), сменам. Вы сможете установить конкретное время включения и выключения определенной установки (насосов, машин и отдельных механизмов).

Преимущества программируемого реле времени

  1. Оптимизация работы электрических и насосных систем в быту.

  2. Реализация системы «умный дом» – включение и выключение коммуникационных систем в определенное время, значительная экономия энергоресурсов.

  3. Оптимизация работ систем на производствах – автоматическое включение и выключение электрического освещения, работы насосных систем, оросительных и поливных систем, отдельных механизмов, устройств, машин.

  4. Установку времени срабатывания реле вы осуществляете вручную – это позволяет выбирать необходимое вам время.

  5. Возможно цикличное включение и отключение систем.

  6. Удобный дисплей, который показывает всю важную рабочую информацию.

  7. Звуковой сигнал срабатывания устройства.

Где используется программируемое реле времени

Как уже было указано, это устройство может использоваться как в бытовых частных условиях, так и на крупных промышленных предприятиях.

В быту реле времени можно использовать для оптимизации освещения, подачи воды, организации системы «умный дом». Оптимизация, которую реализует программируемое реле времени, помогает значительно экономить ресурсы и расходовать их без излишков, что выгодно как в финансовом отношении, так и с точки зрения экологии. Также устройство может использоваться в учебных организациях, например, в школах – реле будет регулировать подачу звонков в классы. Эту же функцию регулятора подачи звонков устройство может выполнять и в производственных цехах и отделах. На птицефабриках и других животноводческих хозяйствах при помощи программируемого реле времени создают специальное искусственное освещение для живности. Как контролирующее устройство реле может быть использовано в холодильном оборудовании.

Оборудование может использоваться для включения и выключения света не только на животноводческих предприятиях, но и на любых других. Помимо осветительных приборов, могут включаться и выключаться при помощи программируемого реле времени различные станки, машины, механизмы производства – программируемое реле обеспечит оптимальный режим работы при выгодных затратах электроэнергии даже в условиях высоких нагрузок.

Программируемое реле времени используют для регуляции и контроля систем орошения и полива в сельскохозяйственных учреждениях, контроля работы насосов, вентиляции, кондиционеров.

На что обратить внимание при покупке программируемого реле времени

Вот несколько важных параметров, от которых зависит функционирование устройства:

  1. Возможность установки конкретного времени включения и выключения – чем шире этот показатель у устройства, тем удобнее с ним будет работать, вы сможете устанавливать то время, как включения, так и выключения, которое вам необходимо.

  2. Панель управления – устройство должно быть понятным и простым в эксплуатации. На панели управления должны находиться кнопки, отвечающие за режимы работы, а лишние элементы могут только сбивать. Покупайте по возможности простое устройство, чтобы вам с ним было удобно.

  3. Четкий и яркий дисплей – дисплей показывает важную рабочую информацию, поэтому картинка должна быть яркой и точной, чтобы хорошо было видно цифры и мелкие значки.

Программируемое реле времени – удобное инновационное устройство, которое отлично покажет себя как в быту, так и на крупных производствах разного профиля. Это оборудование позволит значительно сэкономить энергозатраты, а следовательно, ваше время и деньги.

www.techtrends.ru

Программное реле времени



ОПИ

ИЗОБРЕТЕНИЯ

Союз Соаетскид

Социалистичесник

Республик

790311

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 13. 11. 78 (21) 2683989/18-21 с присоединением заявки № (23) Приоритет

Опубликовано 23,1280. Бюллетень ¹ 47 (51)М. Кл.3

Н 03 К 17/28

Государственный комитет

СССР по деяам изобретений и открытий (53) УДХ 621. . 374. 5 (088.8) Дата опубликования описания 231280 (72) Автор изобретения

Л. П. Дмитренко

I (71) Заявитель (54 ) ПРОГРАММНОЕ РЕЛЕ ВРЕМЕНИ

Изобретение относится к области автоматики и предназначено для создания програьачы регулируемых в широких пределах выдержск времени.

Известно реле времени, содержащее исполнительные реле, подключенные к сети через конденсаторы, а к источнику пульсирующего напряжения подсоединенные через тиратроны с RC-контурами в цепях их сеток, подключенными через выпрямительные диоды к обмоткам реле (1).

Однако известное реле времени обладает недостаточной точностью работы из-за большого количества 15

RC-контуров и их питания нестабилизированным напряжением, падающим на обмотках реле. В известной схеме реле времени в качестве нагрузки могут быть использованы лишь электро- 20 магнитные аппараты сравнительно малой мощности, что делает ограниченным применение известной схемы и снижает надежность ее работы.

Известно реле времени, содержащее источник питания постоянного тока, к которому подключены один однопереходный транзистор с RC-контуром в цепи эмиттера, второй транзистор, сб-30. ставляющий с вторым RC -контуром генератор импульсов, и тиристор, управляющий электрод которого подключен к базе первого транзистора (Л1.

Недостаток этого реле состоит в том, что оно не обеспечивает программное переключение нескольких исполнительных устройств автоматики.

Известно программное реле времени, содержащее времяэадающий генератор, распределитель импульсов, исполнительные аппараты, элемент ИЛИ (3 j.

Однако известное программное устройство обладает существенным недостатком. Для его запуска в работу необходимо предварительно переключением контактов включить первый тиристор распределителя импульсов. Даже при кратковременном исчезновении напряжения питания известное устройствс отключится и для его запуска в работу йеобходимо переключить пусковую кнопку. Кроме того иэ-эа ограниченного входного сопротивления однопереходного транзистора времяэадающего генератора реле времени обладает незначительной длительностью соэдавае— мых выдержек времени и недостаточной их точностью.

790311

Цель изобретения — повышение точности и надежности устройства.

Для достижения указанной цели в программное реле времени, содержащее времяэадающий генератор, выход которого подключен к входу распределите- 5 ля имнульсов, исполнительные àïïàраты, поцключенные к выходам распределителя, элемент ИЛИ, включенный между входом времязадающего генера тора и выходами распределителя, введены элемент ИЛИ, блок запуска распределителя импульсов и релаксационный генератор, выход которого соединен с вторым входом генератора импульсов и через блок запуска распределителя импульсов — с вторым входом распределителя импульсов, вход блока запуска распределителя импульсов через введенный элемент ИЛИ подключен к выходам распределителя импульсов. 20

На фиг. 1 представлена функциональная схема программного реле времени; на фиг. 2 — его принципиальная электрическая схема.

Функциональная схема программного реле времени (фиг. 1) содержит времязадающий генератор 1, распреде= литель импульсов 2 с исполнительными .аппаратами 3-6 на выходе, два элемента ИЛИ 7 и 8, релаксационный генератор 9, блок запуска распределителя импульсов 10 и источник питания постоянного напряжения 11.

Принципиальная электрическая схема программного реле времени (фиг. 2) З5 содержит времязадающий генератор, образованный однопереходным транзистором 12, конденсатором 13, времязадающими резисторами 14-17 и резисторами 18-20 распределитель имI

40 пульсов, составленный тиристорами

21-24, резисторами нагрузки 25-28, коммутирующими конденсаторами 29-32, стабилитронами 33-36, конденсаторами

37-40, диодами 41-44, и резистором

45, резисторами 46-49, исполнительные 45 аппараты, выполненные, например, в виде симисторов 50-53, к выходам которых (клеммы 54-57) и клемме 58 подключается нагрузка, релаксационный генератор, образованный однопереходным транзистором 59, RC-контуром на резисторе 60 и конденсаторе 61 и резисторами 62 и 63, блок запуска распределителя импульсов, составленный диодом 64, конденсатором

65 и резистором 66, элементы ИЛИ, образованные диодами 67-70 и 71-73, и источник питания постоянного напряжения, включеющий в себя трансформатор 74, выпрямительный мост 75, конденсатор фильтра 76 и стабилитрон 77, 60

Работает функциональная схема (фиг. 1) реле времени следующим образом. Как только включается реле времени, начинает релаксационный генератор 9 генерировать импульсы. Пер- 65 вый же импульс проходит через блок запуска 10 .распределителя импульсов и включается первая ячейка распределителя импульсов 2, вызывая срабатывание исполнительного аппарата 3.

Питание времязадающего генератора 1 осуществляется через элемент ИЛИ 7 с выхода распределителя импульсов

2. Поэтому после срабатывания первой ячейки распределителя импульсов начинается заряд конденсатора генератора 1, и когда он зарядится, импульс с его выхода поступает на вход распределителя импульсов 2, вызывая переключение его на вторую ячейку. При этом исполнительный аппарат

3 отключается, а 4 включается. Снова начинается заряд конденсатора генератора 1 и происходит переключение распределителя. С выхода распределителя импульсов через элемент ИЛИ 8 осуществляется закрывание блока запуска распределителя импульсов, и после срабатывания любой (кроме первой) ячейки распределителя импульсы от релаксационного генератора через этот блок не проходят на вход распределителя. Релаксационный генератор 9 обеспечивает кроме запуска реле времени в работу повышение входного сопротивления генератора 1 и тем самым повышение точности работы реле времени.

Принципиальная электрическая схема реле времени (фиг. 2) работает следующим образом. Как только реле времени включается в сеть, конденсатор 61 релаксационного генератора начинает периодически через резистор

60 заряжаться и разряжаться через открывающийся транзистор 59, и на резисторах 62 и 63 выделяются импульсы напряжения. Под действием падения напряжения на резисторе 63 от первого разрядного импульса тока через открытый диод 64 и конденсатор 65 импульс тока проходит через промежуток управляющий электрод.катод тиристора 21 распределителя импульсов, вызывая его отпирание.

Тиристор 21 вызывает открывание симистора 50 и включение нагрузки, подсоединяемой в анодную цепь симистора 50. При этом на. резисторе 25 появляется напряжение, под действием которого через диод 67 первого элемента ИЛИ времязадающий резистор 14 начинает заряжаться времязадающий конденсатор 13. Через резисторы 20, 46 и 62 конденсатор 38 заряжается до напряжения пробоя стабилитрона

34. Величина резистора 46 устанавливается такой, чтобы ток, протекающий через него и промежуток управляющий электрод-катод тиристора 22 под действием падения напряжения на резисторе 25, был меньше тока отпирания тиристора 22. Аналогично вы790311 бы постоянная времени RC êîíòóðà на резисторе 60 и конденсаторе 61 была не менее, чем на порядок меньше постоянных времени RC êîíòóðîâ, образованных конденсатором 13 и резисторами 14-17 Диоды 41-44 предотвращают протекание через промежутки катоды-управляющие электроды тирис- торов 21-24 обратных токов под действием потенциала на резисторах 25-28.

Вместо резисторов 25-28 в схему программного реле времени непосредЩ ственно могут быть включены электромагнитные реле. В этом случае симиса торы 50-53 из схемы могут быть исключены. В случае включения на выходы схемы (клеммы 54-57) электромагнитных аппаратов переменного тока, например, магнитных пускателей, они после срабатывания за счет кон» тактов могут самоблокироваться, не влияя на порядок работы всего устройства. Принципиальная схема программного реле времени не изменится, если в ней будет использован распределитель импульсов не с общим анодным резистором 45, а с коммутирующими конденсаторами, соединяющими катоды смежных тиристоров.

Программное реле времени характеризуется бесконтактностью схемы, широким диапазоном регулировки независимых друг от друга выдержек време40 ни, высокой выходной мощностью и надежностью работы,что обеспечит ему практическое применение в различных устройствах программного управления.

65 бираются сопротивления резисторов

47-49. Поскольку из всех тиристоров

21-24 распределителя импульсов отперт лишь тиристор 21, до напряжения пробоя стабилитронов 33-36 заряжен лишь конденсатор 38. Когда через интервал времени, определяемый постоянной времени RC-контура на конденсаторе 13 и резисторе 14 конденсатор 13 зарядится до порога отпирания транзистора 12, последний отпирается, и конденсатор 13 разряжается на резисторы 20 и 62. Амплитуда импуль— са напряжения, падающего от разряда конденсатора 13 на резисторы 20 и

62, меньше напряжения пробоя стабилитронов 33-36, поэтому хотя напряже— ние этого импульса поступает через конденсаторы 37-40 на все опорные диоды, откроется лишь тиристор 22, так как суммарное напряжение на конденсаторе 38 и напряжение импульса на резисторах 20 и 62 выше напряжения пробоя стабилитрона 34. За счет резистор

45, через который анодные цепи всех тиристоров подключены к плюсовой клем ме источника питания постоянного тока и коммутирующих конденсаторов 29и 30 тиристор 21 закрывается, отключая симистор 50 и исполнительный аппарат. Когда включается любой из тиристоров 22-24 распределителя импуль— сов заряжается через разделительные диоды 71-73 и резистор 66 конденсатор, 65, вызывая запирание диода

64. Поэтому при разряде конденсатора

61 на резистор 63 тиристор 21 не отпирается. Времязадающий конденсатор

13 начинает теперь заряжаться через диод 68.и резистор 15. Из всех конденсаторов 37-40 заряжается теперь конденсатор 39 до напряжения пробоя стабилитрона 35. Поэтому при разряде конденсатора 13 через открывающийся транзистор 12 на резисторы 20 и 62 из всех тиристоров откроется тиристор

23, а тиристор 22 запирается. Третий разрядный импульс вызовет отпирание

/ тиристора 24, а четвертый — тиристора 21, и процесс работы программного реле времени повторяется.

Для подстройки порога срабатывания транзистора 12 с целью настройки реле времени на шкалу выдержек служит резистор 18. Времязадающие резисторы, определяющие выдержку времени каждого из исполнительных аппаратов программного реле времени, могут быть выполнены в виде набора постоянных резисторов, подсоединяемых переключа.телями. Релаксационный генератор импульсов, выполненный на однопереходном транзисторе 59, позволяет существенно увеличить входное сопротивление порогового устройства — транзистора 12, входящего во времязадающий генератор и тем самым повысить длительность создаваемых выдержек за счет увеличения сопротивления времязадающих резисторов 14-17 до десятков мегом. C этой целью база транзистора

12 подключена через резистор 20 к резистору 62, на котором выделяются отрицательные по отнбшению к минусовой клемме источника питания импульсы, кратковременно снижающие порог срабатывания транзистора 12. Для нормальной работы схемы необходимо, чтоФормула изобретения

Программное реле времени, содержащее времязадающий генератор, выход которого подключен к входу распределителя импульсов, исполнительные аппараты, подключенные к выходам распределителя, элемент ИЛИ, включенный между входом времязадающего генератора и выходами распределителя, о т л и ч а ю щ е е с я тем, что, с целью повышения точности и .надежности, в него введены элемент

ИЛИ, блок запуска распределителя им-. пульсов и релаксационный генератор, выход которого соединен с вторым входом генератора импульсов и через блок запуска распределителя импульсов — c вторым входом распределителя импульсов, вход блока запуска рас790311 пределнтеля импульсов череэ введен-. ный элемент ИЛИ подключен к выходам распределителя импульсов.

Источники информации, принятые во внимание при экспертизе

1. Дмитренко Л. П. Тиратронные релейные устройства. М., "Энергия", 1973, с. 75, рис. 46.

2. "Тиристоры". Технический спра вочник. ilep. с англ. под ред.

В. А. Лабунцова и др..Изд. 2-е дои

М., "Энергия", 1971, с. 201, рис. 2-8б.

3 ° Патент Японии 9 1288, кл. 98(5) Г о, 1971 (прототип)



findpatent.ru

Принцип работы и схема подключения реле времени

Устройство, срабатывающее по факту истечения назначенного временного интервала, называется реле времени – прибор нашёл широкое применение в электротехнике, электрике, электронике. Благодаря его использованию в схемных решениях удаётся реализовывать более гибкие функции управления различной техникой и аппаратами.

В зависимости от конструкции и принципа работы прибора можно организовать различные по сложности исполнения электрические схемы.

Предлагаем разобраться, какие существуют виды реле времени, в чем их специфика работы и применения. Теоретический материал дополнен практическими рекомендациями по подключению и настройке устройства временного управления.

Содержание статьи:

Принцип действия реле времени

Электронные приборы представлены конструктивным разнообразием, поэтому рассматривать принцип устройства реле времени следует с учётом каждой конструктивной вариации в отдельности.

Такой выглядит одна из многочисленных конструкций реле времени. По сути, прибор напоминает обычный коммутатор, действие которого, однако, привязано к циклу течения времени

С точки зрения исполняемых действий, на практике используются электромагнитные, пневматические, электронные конструкции и устройства на часовом механизме.

Вариант #1: электромагнитные приборы

Устройства, поддерживающие электромагнитный принцип действия, как правило, предназначены для работы исключительно в схемах с питанием от постоянного тока.

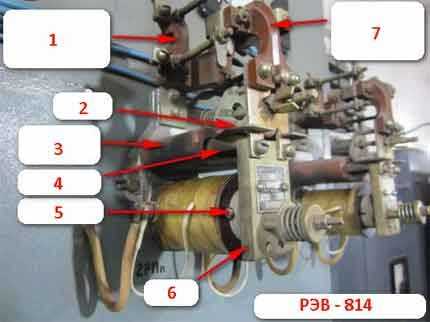

Конструкция электромагнитного реле времени РЭВ-814: 1 – узел неподвижных контактов; 2 – скоба; 3 – демпферный механизм из меди; 4 – угольник; 5 – сердечник обмотки главного контура; 6 – якорь; 7 – подвижные контакты якоря

Диапазон срабатывания по времени обычно составляет 0,07 – 0,11 сек по включению и 0,5 – 1,4 сек по отключению. Конструкция таких реле времени содержит две рабочих обмотки, одна из которых представляет собой короткозамкнутый контур в виде медного кольца.

Когда через основную обмотку проходит электрический ток, отмечается рост магнитного потока. Этим потоком формируется ток короткозамкнутой обмотки, за счёт чего рост магнитного потока основной обмотки ограничивается.

Как результат, формируется временная характеристика движения якоря исполнительного механизма или, иными словами, создаётся выдержка по времени на включение.

Усовершенствованная конструкция реле времени электромагнитного типа. Этой моделью прибора поддерживается коммутация четырёх независимых каналов нагрузки. Вместе с тем по токовым параметрам устройство выглядит слабее старых моделей (+)

Если прекращается подача тока в контур основной обмотки, благодаря эффекту индуктивности, некоторое время остаётся активным магнитное поле короткозамкнутой обмотки. Соответственно, в течение этого времени реле не отключается.

Вариант #2: пневматические устройства

Конструкции на базе пневматических систем – своего рода эксклюзивные устройства. Подобные устройства оснащены специальной механикой замедления – пневматическим демпферным механизмом.

Регулировать время выдержки пневматических реле можно путём уменьшения или увеличения проходного сечения трубки, через которую осуществляется подвод воздуха. Для этих целей конструкции пневматических реле снабжаются регулировочным винтом.

Одна из распространённых конструкций пневматических приборов. Достаточно простое надёжное исполнение. Параметры коммутируемого тока до 16 ампер. В качестве коммутатора используется мини-переключатель на два канала

Диапазон установки временной задержки пневматических реле составляет в среднем 1 – 60 сек. Однако есть экземпляры, перекрывающие этот диапазон практически вдвое. Правда, на практике отмечены небольшие погрешности (около 10%) в плане точности срабатывания по установленным значениям.

Вариант #3: модификации часового типа

Так называемые часовые реле времени нашли широкое применение в электрике. Этот вид приборов нередко используется в конструкциях , предназначенных для защиты цепей напряжением 500 – 10000 вольт. Диапазон выдержки составляет 0,1 – 20 сек.

Принцип действия часовых моделей построен на работе пружины, взводимой механическим приводом (анкером) электромагнита. Коммутация контактных групп часового реле времени выполняется по факту пройденного времени, значение которого ранее было установлено на шкале прибора.

Представитель достаточно древней серии приборов – реле времени с часовым механизмом. Между тем, этот вид устройств показал надёжную безотказную работу в самых разных условиях

Скорость хода механизма устройства напрямую связана с силой тока, протекающего в обмотке электромагнита. Этот фактор позволяет настраивать прибор под исполнение функций защиты. Особенность такой защиты выражается полной независимостью от влияния окружающей температуры.

Вариант #4: электронные реле

Последние несколько лет практически везде, где могут применяться реле времени, на смену устаревшим электромеханическим моделям пришли электронные версии.

Этот вид приборов обладает целым рядом преимуществ:

  • малые габариты корпуса;
  • высокая точность срабатывания;
  • удобный механизм настройки;
  • визуальное отображение информации.

Электронные версии действуют, как правило, на основе цифровых импульсных счётчиков. Многие современные приборы построены на высокопроизводительных микропроцессорах. Реле цифровые обычно рассчитаны на коммутацию мало-индуктивных либо неиндуктивных нагрузок.

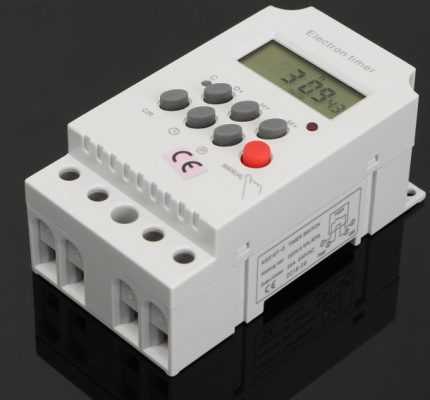

Современная разработка – цифровое реле, призванное обеспечить коммутацию по времени. Привлекает удобством управления и контроля, гибкой настройкой и внешним видом

Для настройки реле времени цифрового типа достаточно задать нужные временные параметры с помощью функциональных клавиш, размещённых непосредственно на фронтальной панели корпуса.

Настройка обычно доступна в широких пределах по времени, позволяет охватывать не только секунды, минуты, часы, но также дни недели. Для примера можно рассмотреть модель недельного электронного реле – таймера.

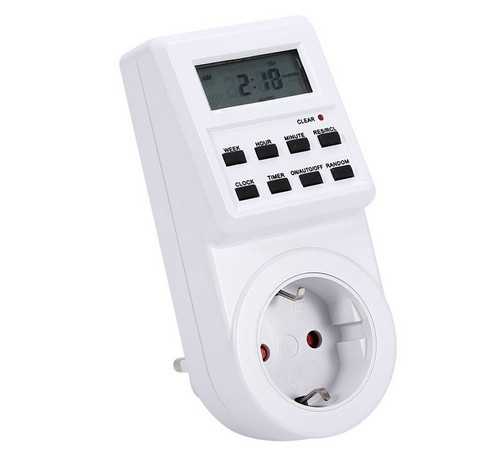

Как работает недельный цифровой таймер

Электронный таймер с функциями автоматических включений-отключений может удачно использоваться в схемах управления разными видами устройств.

Так называемое «недельное» реле времени обеспечивает выполнение функций коммутации в соответствии с установленным промежутком времени в рамках недельного цикла. Такие устройства используются в системах .

Например, благодаря прибору открываются возможности:

  • коммутировать системы освещения в заданное время;
  • запускать или останавливать технологическое оборудование;
  • активировать/деактивировать охранные системы.

Прибор небольшой по размерам, имеет несколько функциональных клавиш управления. Применяя системную клавиатуру, пользователь может его легко настраивать (программировать).

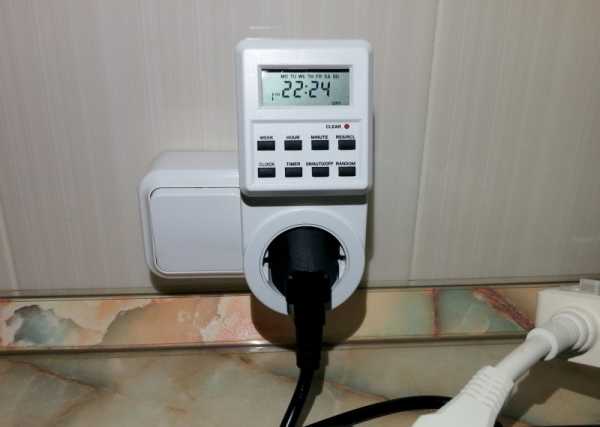

Пользовательский функционал цифрового реле времени – панель управления с клавишами установки параметров. Плюс жидкокристаллический дисплей, где отображается вся необходимая информация

Режим программирования активируется нажатием и удержанием кнопки, обозначенной символом «P». Выполнить системный сброс помогает клавиша «Reset». Изменение настроек времени реле осуществляется клавишами установки минут, часов, дней недели при активном режиме программирования.

Стандартной схемой подключения реле времени предусматривается установка одного из двух режимов управления действиями – ручного или автоматического. Удобство настройки реле цифрового типа обеспечивает информационный жидкокристаллический дисплей.

Настройка электронно-механических аналоговых реле

Системы промышленной автоматики, а также различные бытовые модули часто оснащаются электромеханическими устройствами, конструкция которых предусматривает настройку при помощи потенциометров.

Электромеханический тип устройства отсчёта времени с регулировкой параметров потенциометрами. Существуют различные конфигурации подобных приборов, что делает возможным применять их в схемах разной сложности

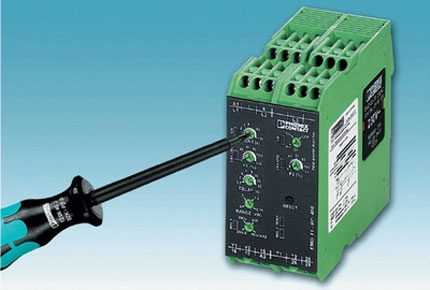

На передней панели корпуса таких устройств располагается шток потенциометра (или несколько штоков), предназначенный под вращение лезвием отвёртки. По окружности штока (штоков) наносится размеченная шкала значений установки.

Прорезь на штоке под лезвие отвёртки является своеобразным указателем, изменяющим своё положение при вращении штока. Установкой этого указателя напротив определённых значений размеченной шкалы достигается настройка нужного параметра.

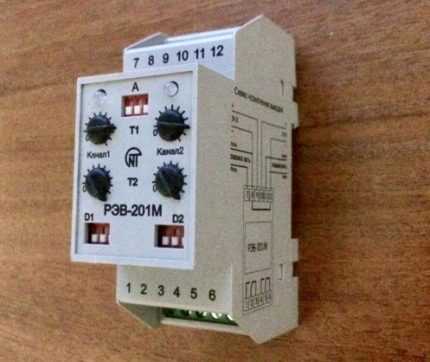

Многоканальный прибор электронно-механического типа. Настраивается легко и просто путём вращения потенциометров с помощью отвёртки. На фронтальной панели также имеется светодиодная индикация состояния

Приборы подобного типа (например, NTE8) нашли широкое применение в схемах управления вентиляционными системами, отопительными модулями, приборами искусственного освещения.

Регулировка приборов с цифровой шкалой

Пользование приборами с функциями механической настройки можно продемонстрировать на примере таймера бытового марки REV Ritter, предназначенного для включения в сетевую домашнюю розетку.

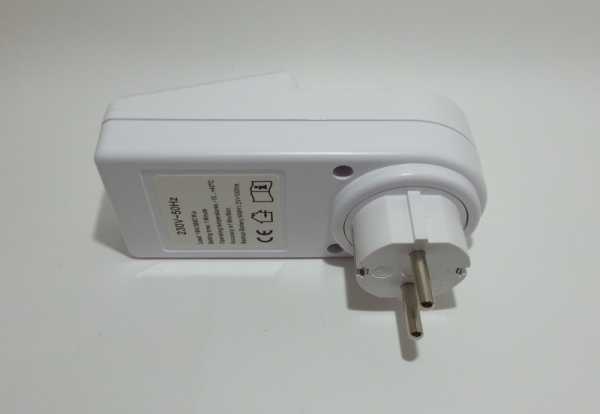

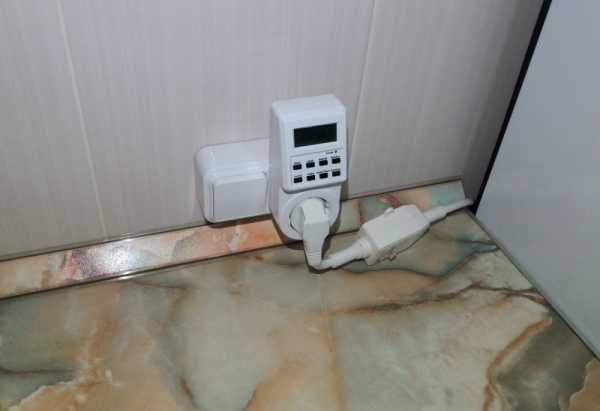

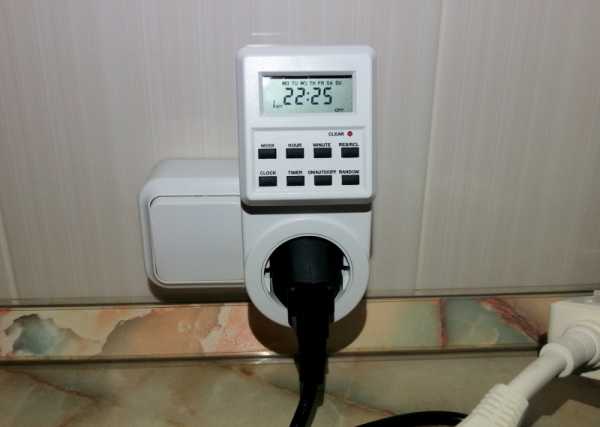

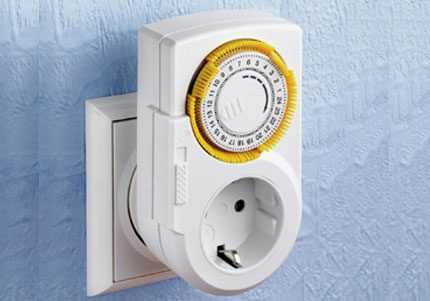

Так называемое «розеточное» реле, предназначенное для использования в бытовых условиях. Время действия, как правило, ограничивается суточным диапазоном. Этого времени вполне достаточно для бытового применения

При помощи можно управлять в заданном диапазоне времени практически любой бытовой техникой. Для применения этого суточного таймера достаточно включить устройство в розетку и настроить.

Настройка сопровождается следующими действиями:

  1. Поднять все сегменты, расположенные по окружности диска настройки.
  2. Опустить только те сегменты, которые соответствуют времени настройки.
  3. Поворотом диска настройки выставить указатель диска на текущее время.

Например, если были опущены сегменты между цифрами шкалы 18 и 20, после того, как реле начнёт отсчёт времени, нагрузка будет включена в 18 часов и отключена в 20 часов.

В целом, конструкция механического реле REV Ritter позволяет организовать до 48 включений за полные 24 часа.

Модификация «розеточного» реле времени: 1 – розетка подключения нагрузки; 2 – ручное управление; 3 – шкала, размеченная на 24 часа; 4 – программные сегменты; 5 – указатель текущего времени; 6 – вилка включения в розетку бытовой сети (+)

Вместе с тем, устройство поддерживает функцию внепрограммного включения нагрузки. Для этого имеется отдельная кнопка, расположенная на боковой стороне корпуса. Если пользователь активирует эту кнопку, нагрузка подключается к сети непосредственно, независимо от состояния контактов реле.

Подключение реле времени в схеме управления

Устройство необходимо подключать с учётом соответствия места установки тем условиям, какие заявлены в техническом паспорте прибора. Как правило, монтаж предполагает вертикальную установку прибора при допусках отклонения от вертикали не более чем на 10º.

Температурные границы помещения, где предполагается монтаж и эксплуатация реле времени, обычно не превышают диапазон -20°С + 50°С.

Уровень влажности воздуха в зоне инсталляции прибора не должен превышать значения 80%. Электрическую схему, куда устанавливается таймер, на время установки следует отключить от сетевого питания.

Классическая схема подключения реле времени, в данном случае, для прибора, коммутирующего два канала с нагрузкой. По такому же принципу подключаются устройства на разное число коммутаций (+)

Прибор любой конструкции традиционно имеет технический паспорт, где обозначена схема подключения. Многие таймеры электронно-механические и цифровые дополняются схемой, нанесённой непосредственно на корпусе и показывающей, как и в какой последовательности подключить реле времени.

Классический вариант подключения выглядит так:

  1. Подключение лини напряжения на клеммы питания прибора.
  2. Фазная линия через автоматический выключатель соединяется с входным контактом нагрузки реле.
  3. Выходной контакт нагрузки реле подключается непосредственно к фазной линии нагрузки.

По сути, схема подключения для основной массы приборов выстраивается по идентичному принципу: подключение питания на сам прибор и включение нагрузки через группу коммутируемых контактов.

В зависимости от типа реле (однофазные, трёхфазные), а также от конструктивных особенностей, этих контактных групп может быть несколько.

Простой вариант реле времени можно сделать собственноручно. Схемы различных самоделок описаны в .

Выводы и полезное видео по теме

В видео-ролике рассматривается возможность использования модульного устройства, где присутствуют два независимых коммутирующих по времени устройства. Схема предусматривает включение двух приборов бытовой техники, настройку их работы во временных интервалах и другие функции.

Конечно же, все существующие модификации реле времени не охватить одним скромным обзором. Для рассмотрения всего ассортимента приборов потребуется написать целую книгу. Собственно, справочники по таймерам разных видов доступны, и при желании отыскать необходимые сведения можно всегда.

Есть, что дополнить, или возникли вопросы по работе, выбору, подключению и настройке реле времени? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.

sovet-ingenera.com

как выбрать, виды и фото, для чего оно нужно, подключение к розетке

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о программируемом реле времени TS-T01, которое позволяет включать/выключать различное электрооборудование в заранее запрограммированное время с интервалом в 1 минуту. Реле рассчитано на подключение к бытовым розеткам и коммутацию нагрузки с суммарным током потребления не более 16A. В обзоре будет небольшое тестирование и разборка, поэтому, кому интересно, милости прошу под кат.

Общий вид реле времени TS-T01:

Покупалось реле для бойлера в магазине GearBest. В ближайших магазинах похожий прибор нужно было еще поискать и цены начинались от 500р. С учетом поинтов и бэка вышло около 300р.

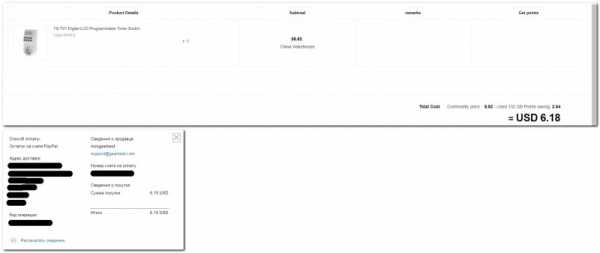

Пруф:


ТТХ:
— Наименование модели – TS-T01
— Материал корпуса – белый пластик
— Рабочее напряжение – 230VAC
— Максимальный ток коммутации – до 16А
— Тип вилки/розетки — евростандарт
— Режимы работы реле – ручной или автоматический
— Количество программ — 10 программ
— Минимальный интервал — 1 минута
— Питание таймера – энергонезависимое (встроенный NiMH аккумулятор)
— Дополнительная функция – отображение времени
— рабочая температура – от -10°С до +40°С

Упаковка:

Реле времени TS-T01 поставляется в небольшой картонной коробочке из гофрокартона без каких-либо надписей:

Внутри коробки, помимо реле, можно найти лишь инструкцию на английском языке.

Внешний вид:

Программируемое реле времени TS-T01 выполнено в пластиковом корпусе белого цвета, в котором размещены электроника управления с дисплеем, евровилка и розеточное гнездо:

Благодаря скошенным граням, реле имеет приятный внешний вид и не портит внутридомовой интерьер:

В отличие от большинства щитовых реле, устанавливаемых на DIN рейки, данный прибор относится к приборам бытового класса и предполагает установку непосредственно во внутридомовые розетки. Сетевая вилка и розеточное гнездо выполнены по евростандарту, т.е. имеют два штырька/гнезда и контакты заземления:

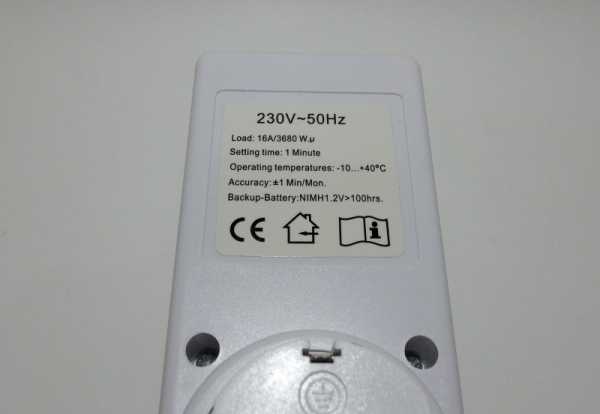

С тыльной стороны корпуса присутствуют основные спецификации прибора:

Размеры дисплея – 36мм*15мм, подсветка отсутствует. Несмотря на это, читаемость символов отличная:

Размеры прибора около 135мм*60мм*73мм, вот сравнение с коробком спичек:

Разборка:

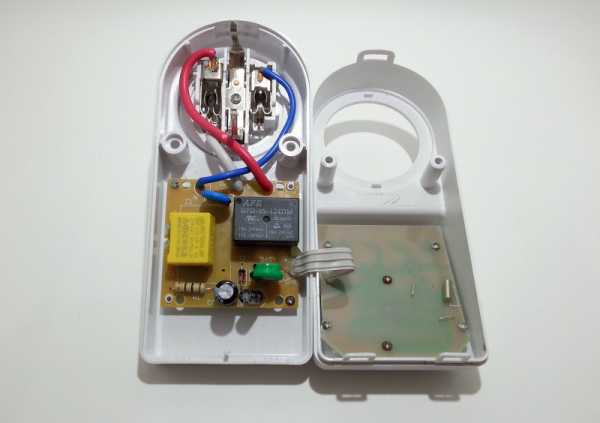

Разобрать прибор достаточно просто. Для этого необходимо выкрутить два самореза с тыльной стороны корпуса и отогнуть защелки. После этого корпус раскроется на две половинки:

Как можно заметить, силовая часть выполнена отдельно от управляющей. Питание микроконтроллера обеспечивает NiMH аккумулятор, по внешнему виду напоминающий ионистор (зеленый). По заявлению производителя, он обеспечивает бесперебойную работу более 100часов. В действительности, заряда хватает намного дольше. При подключении реле в сеть, аккумулятор подзаряжается. Для этого в схеме добавлен простейший БП. Отличительной особенностью схемы является применение помехоподавляющих конденсаторов X2 (желтый) и Y2 (синий):

Силовое реле имеет маркировку AFE BPD-SS-124DM и рассчитано на коммутацию токов до 16А при 250V, работает от напряжения 24V. Силовые провода к розеточным контактам приварены и имеют достаточное сечение 14AWG (около 2 квадратов):

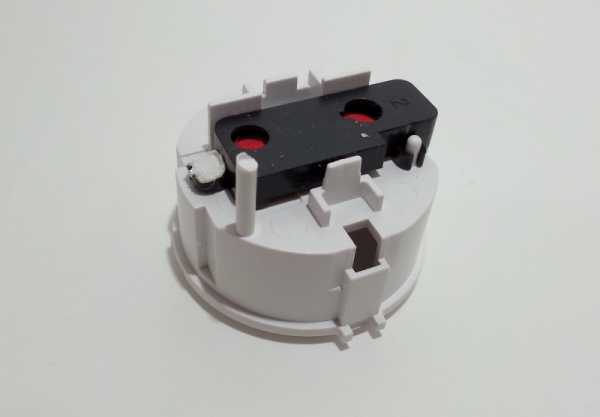

Защитные штоки в розетке по желанию можно убрать:

Управление:

Программируемое реле времени TS-T01 имеет 10 независимых таймеров (программ), т.е. на каждом таймере можно установить произвольное время включения и выключения нагрузки. Все элементы управления расположены с передней стороны:

Коротко по управлению:
— WEEK, HOUR, MINUTE — установка текущего времени и дня недели (при одновременном нажатии кнопки CLOCK), а также даты и времени срабатывания реле
— RES/RCL — сброс текущего таймера (программы)
— CLOCK — для установки текущего времени и дня недели, а также для выхода из режима программирования таймера (программы)
— TIMER — поочерёдный вход в режим программирования таймеров (программ). Доступно 10 таймеров (программ). Первой показывается таймер (программа) включения (1on), затем таймер (программа) выключения (1off). Настройка времени и дня срабатывания устанавливается кнопками HOUR, MINUTE, WEEK, быстрый сброс кнопкой (RES/RCL), выход из программирования таймеров кнопкой CLOCK
— ON/AUTO/OFF – выбор режима работы (включен постоянно, по таймеру, выключен)
— RANDOM – произвольный режим работы
— CLEAR – сброс всех настроек

Итого, для корректной работы программируемого реле необходимо настроить текущее время и день недели, а затем уже программировать таймеры (программы). Для этого зажимаем кнопку CLOCK и нажимаем требуемую кнопку WEEK, HOUR, MINUTE. Кнопка WEEK отвечает за установку дня недели: понедельник (MO), вторник (TU), среда (WE), четверг (TH), пятница (FR), суббота (SA) и воскресенье (SU). Кнопка HOUR отвечает за установку текущего часа (24 часовой формат), а кнопка MINUTE – установка минут. После установки даты и времени, можно перейти к программированию реле. Напомню, что прибор может как включать потребители в заданное время, так и выключать, т.е. может либо включить нагрузку на определенное время, либо наоборот, выключить ее на определенное время. Для входа в режим программирования таймеров (программ), необходимо нажать кнопку TIMER. После этого станут поочередно доступны 10 независимых таймеров (программ). Каждая программа имеет лишь две функции: включить в заданное время и выключить в заданное время. Для установки дня срабатывания, в режиме программирования нажимаем кнопку WEEK. Доступно 16 предустановленных режимов: все дни (каждый день), только будни (рабочие дни), только выходные дни, все дни, кроме воскресенья, пн. – ср. — пт., вт. – чт. – сб, пн. – вт. – ср., чт. – пт. – сб., пн. – ср. – пт. – вс., и конкретный день (7 отдельных).
Думаю, тут все понятно, но на всякий случай поясню. Предположим, нам требуется включение какого-нибудь электроприбора два раза в сутки на 5 минут (например, в 12:00 и 20:00) семь дней в неделю (каждый день). Для этого выбираем первый режим (все дни недели), ставим время срабатывания 12:00 (1on) и время отключения 12:05 (1off) для первого таймера (программы) и аналогично для второго таймера (программы), только там ставим 20:00 и 20:05 соответственно. После этого нажимаем кнопку CLOCK или ждем 45 секунд. На этом, программирование таймера закончено. Подключенное электрооборудование будет включаться ровно в 12:00 и 20:00 (по часам на реле) на пять минут каждый день. Минимальное время включения/выключения – 1 минута. Программируемых таймеров всего 10, но для домашнего применения этого хватит. Если требуется включение нагрузки с периодичностью в 1 час круглые сутки – таймеров (программ) как раз хватит, а вот если периодичность нужна, предположим, полчаса или 10 минут, то увы, на сутки таймеров не хватит.
Отличительной особенностью реле является быстрая смена режимов работы: включен постоянно, по таймеру, выключен. Для выбора нужного режима необходимо поочередно нажать кнопку ON/AUTO/OFF.

Тестирование:

Думаю не секрет, что чем старше город, тем коммуникации там более изношены и следовательно, в летний период учащаются отключения горячей воды на профилактику или ремонт. Особенно это становится заметно в начале и конце отопительного сезона при плановых гидравлических испытаниях. Именно по этой причине я и приобрел накопительный водонагреватель, ибо в течение года, в общей сложности, около месяца не бывает горячей воды. Притом, учитывая привычку соседей экономить на всем, даже после подачи воды, нормально пользоваться ей день-два невозможно, ибо она грязная, холодная, вонючая (да, у нас однотрубная схема горячего водоснабжения, в подъезде много пожилых людей). Учитывая всю полезность водонагревателей, каких-либо собственных таймеров они не имеют, лишь терморегулятор, и в большинстве случаев могут «молотить» целый день. Я, конечно же, утрирую, но со временем полиуретановая термоизоляция начинает терять свои свойства и бачок сохраняет тепло все хуже, тэна включается все чаще. Да и собственно, зачем бойлеру работать полдня, когда никого нет дома, к тому же без присмотра. Вот поэтому я и приобрел программируемое реле времени, чтобы за полчаса до ориентировочного прихода домой, вода была теплая. Примерно так выглядит все хозяйство в работе:

К тому же, часы на кухне весьма полезная вещь:

Для демонстрации работы, я установил таймер на включение бойлера в 22:24:

Выключение нагрузки в 22:25, т.е. проработать он должен 1 минуту:

Не забываем включать режим AUTO (работа по таймеру), на фото выше реле выключено. Вот так все это выглядит в работе:


С нагрузкой в 2kW справляется (ток 8-9А), в работе уже около 3 месяцев, нареканий нет. Я хотел бы заострить внимание на двух нюансах, касающихся работы в данной реализации, а именно более быстрый износ бака из-за частых перепадов температур и более энергозатратный режим. По первому поясню: изготовить бак методом горячей штамповки невозможно, поэтому торцевую часть и фитинги для подвода/вывода воды приваривают. Самым надежным считается бак из нержавейки, который сваривают аргонно-дуговой сваркой, но при массовом производстве возможен небольшой брак (непропаи, окисление части шва и т.д.). При нагреве воды, за счет температурного расширения металлов, возможно появление микротрещин, через которые может появиться течь в результате окисления бракованной части шва. Не сразу, конечно, но через некоторое время самое слабое звено даст о себе знать. Особенно это относится к бакам из бюджетной стеклокерамики. И тут даже несколько магниевых анодов ничего не решат. Второй нюанс, на мой взгляд, сомнительный и неподтвержденный – количество затраченной энергии на нагрев холодной воды чуть больше, нежели ее постоянный подогрев. Извините, данный факт не проверял, но на мой взгляд, он имеет право на жизнь. Такой режим эксплуатации более предпочтителен для тех, кто хочет продлить срок службы водонагревателя, хотя придется раскошелиться на запасную тену, особенно в районах с жесткой водой.
Ну и пару слов по поводу экономичности — при двухтрубной схеме ГВС (сразу течет горячая вода, концевая заглушка на трубе отсутствует), водонагреватель невыгоден. При однотрубной схеме ГВС (горячую воду нужно пропускать, ибо сначала бежит прохладная), водонагреватель чуть выгоднее, но свою стоимость окупит не скоро (у нас стоимость за 1kWh — 3,65р, за куб горячей – около 120р). Я пока остановился на использовании бойлера только на время отключения горячей воды и совсем недавно приобрел на пробу щитовое программируемое реле (на DIN рейку), но о нем, возможно позже…

Вывод: достаточно качественное бытовое программируемое реле времени с неплохой сборкой и схемотехникой. Внешний вид довольно приятный и не портит домашний интерьер. Максимальный рабочий ток – 16А, но на продолжительное время я бы не рискнул питать через него более 2,2kW (около 10А). Да я и не уверен, что большинство бытовых розеток на такое способны, учитывая, что преобладающее большинство в электротоварах – китайские поделки, нагревающиеся уже при 5-7 амперах. Но тут дело даже не в токопроводах, а в самом реле, уж больно компактное. В любом случае, до 10А можно использовать смело, поэтому рекомендую к покупке…

mysku.ru

Программное реле времени



ПРОГРАММНОЕ РЕЛЕ ВРЕМЕНИ, содержащее в каждом из двух каналов управления последовательно соединенные элемент И, элемент времени и элемент памяти, инверсный выход которого подключен к одному из входов элемента И своего канала управления, а прямой выход - к входу сброса элемента памяти другого канала управления , отличающееся тем I что, с целью расширения функциональных возможностей, в каждый канал управления введены дополнительный элемент рремени, выход которого подключен к второму входу элемента И своего канала управления, дрполнительный элемент И, первый вход которого подключен к прямому выходу элемента памяти своего канала управления , и дополнительный элемент памяти , общий для обоих каналов управления , каждый из входов которого подключен к выходу дополнительного элемента И одного из каналов управления , а инверсный выход - к входу дополнительного Элемента времени § этого же канала управления, причем вторые входы дополнительных элементов И соединены между собой и подключены к выходу устройства разрешения переключения кансшов управления, а выхоДы дополнительных элементов времени подключены к клеммам 2 съема сигналов управления дополнительных каналов управления,

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) ц5ц Н 01 Н 4 3 0 0

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ "-,, !

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 2855402/18-21 (22} 17 ° 12.79 (46) 30,01.84. Бюл. Р 4 (72) В.А.Городецкий, В. A.Áoáêoâ и В.Н.Павлов (71) Производственное объединение

"Уралэнергоцветмет" (53) 621.318.563.2(088.8) (56} 1. Авторское свидетельство СССР

Р 691808, кл. G.05 В 19/08, 30.09.77.

2. Авторское свидетельство СССР

Р 438057, кл. Н 01 Н 43/04, 07.08.72. (54)(57} ПРОГРАММНОЕ РЕЛЕ ВРЕМЕНИ, содержащее в каждом из двух каналов управления последовательно соединенные элемент И, элемент времени и элемент памяти, инверсный выход которого подключен к одному из входов элемента И своего канала управления, а прямой выход — к входу сброса элемента памяти другого канала управления, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных воэможностей, в каждый каналуправления введены дополнительный элемент Времени, выход которого подключен к второму входу элемента И своего канала управления, дрполнительный элемент И, первый вход которого подключен к прямому выходу элемента памяти своего канала управления, и дополнительный элемент памяти, общий для обоих каналов управления, каждый из входов которого подключен к выходу дополнительного элемента И одного из каналов управления, а инверсный выход — к входу дополнительного элемента времени этого же канала управления, причем Pg вторые входы дополнительных элементов И соединены между собой и подключены к выходу устройства разрешения переключения каналов управления, а выхоДы дополнительных элементов времени подключены к клеммам Я съема сигналов управления дополнительных каналов управления.

852094

Изобретение относится к области ни своего канала. В таком програм»-автоматики, а именно к многоканаль- мном Реле времени происходит посленым программным реле времени и ис- довательное переключение каналов пользуется преимущественно для уп- упРавления с первого канала по п.-ый равления реверсивными тиристорными канал независимо.. от состояния преобразователями с раздельным уп- объектов управления(2). равлением вентильными комплектами. Использование известного програмизвеатны программные реле време- много Реле времени неприемлемо для ни и устройства для программного случая, когда после окончания рабоуправления, используемые в систе-, ты Одного из каналов управления нельмах управления установок для регу- 10 зя включать следующий канал управлелирования и задания параметров ния до окончания переходных процес. технологических процессов, содер- сов в объекте управления, время прожащее соединенные последовательно текания которых непостоянно наприI блок ввода программй и блок команд, мер в гидрометаллургии цинка. выходы которого через последова- 15 .Токограмма электролизеров цинка тельно соединенные блоки задания при литании их от реверсивных тирисвременных интервалов и блоки управ- торных преобразователей знакопереления.подключены к входам первого. . MeHHvM реверсивным) током имеет слеэлемента И, Выход которого подклю- дУющие вРеменные параметры: длительчен через последовательно соединен- 20 ность импульса тока прямого направные инвертор, второй элемент И, пер- ления от 10 до 30 с, длительность вый генератор импульсбв и распреде- импульса тока обратного направления литель импульсов к другим входам от 0,2 до 2 с. блоков управления и через последоПереключать направление тока вательно соединенные третий эле- . 25 с прямого направления на обратное мент И, второй генератор импульсов и наоборот можно лишь после спадаВТороМу входу Тре ния тока ДО нуля с y eToM BPeMeHH тьего элемента И,, соединенные после- восстановления запирающих свойств дбвательно элемент ИЛИ, логический тиристоров моста, выходящего из лок и блок индикации, и счетчик, Зр Работы, т,е. после окончРнил пеРевыход которого соединен с другим ходных процессов в объекте регуливходом блока команд, первый вход че- РованиЯ, вРемЯ протеканиЯ которых рез элемент ИЛИ вЂ” с выходами блока зависит от Режима его Работы: велизадания программы, а второй вход че- чины тока, сопРотивлениЯ электроли- рез логический блок — с входами бло- 5 зера, пропорционального количеству ка задания программы C1). ванн, находящихся в работе, темпераНезависимость переключения кана- туры электролита -и т.д. Эту функцию лов управления от состояния объекта в реверсивных тиристорных преобрауправления сужает функциональные зователях выполняет логическое перевозможности известных устройств. ключающее устройство, что усложня"

Наиболее близким по техническим

40 ет систем п в у у ра ления преобразовасвойствам и достигаемым результатам телем. В связи с этим ис к изобретению является многоканаль ное программное реле времени, содерни без логического пе екл у р и жвоз ож о. П м м ето, 45 при малых уставках длительности товре„„задающ„ цС -цепями. Злемен- ка напРимеР. ОбРатного напРавлете И и элементе памяти. Йнверсный ния, время переходных процессов ставыход каждого элемента памяти и -1 новится соизмеримо с уставкой дликанала подключен к входу сброса элетельности тока а, что приводит к уменьшению фактической длительности к первому входу элемента И своего канала, а инверсный выход элемента гического режима электролиза. памяти и -го канала — второму входу Независимость переключения канаэлемента И первого канала и к перво- лов управления от состояния объекта му входу элемента И своего канала. 55 управления сужает функциональные

Прямой выход каждого элемента па- возможности известного программого мяти . n --1 канала соединен с вторым реле времени. входом .элемента И следующего канала, Цель изобретения — расширение а прямой выход элемента памяти h-го функциональных возможностей проканала — с входом сброса элемента 60 граммного реле времени. памяти первого канала. Выход элемен- Цель достигается тем, что в та времени каждого канала соединен программное реле времени, содержас входом элемента памяти своего ка- щее в каждом из двух каналов управ. нала, выход элемента И каждого кана- ления последовательно соединенные ла подключен к входу элемента време- 65 элемент И, элемент времени и эле852094 мент памяти, инверсный выход которого подключен к одному из входов элемента И своего канала управления, а прямой выход — к входу сброса элемента памяти второго канала управления, в каждый канал управления введены дополнительный элемент времени, выход которого подключен к второму входу элемента И своего канала управления, дополнительный элемент И, первый вход которого подключен к прямому выходу элемента памяти. своего канала управления, и дополнительный элемент памяти, общий для обоих каналов управления, каждый из вхо- 15 дов которого подключен к выходу до- . полнительного элемента И одного из каналов управления, а инверсный выход .- к входу дополнительного элемента времени этого же канала управления, причем вторые входы дополнительных элементов И соединены между собой и подключены к выходу устройства разрешения переключения каналов управления, а выходы дополнительных элементов времени подключены к клеммам для съема сигналов управления дополнительных каналов управления.

На Фиг. 1 приведена функциональ- 30 . ная схема предлагаемого программного реле времени, н а фиг. 2а-д — диаграммы напряжений, поясняющие работу программного реле времени.

Программное реле времени содержит в каждом из двух каналов управления последовательно соединенные элемент И 1-1-1-2, элемент времени 2-1-2-2 с времязадающими КС-цепями и элемент памяти 3-1-3-2, инверсный выход которого подключен к 40 одному из входов элемента И 1-1-1-2 своего канала управления, а прямой выход - к входу сброса элемента памяти другого канала управления и к одному из входов дополнительного эле- 45 мента 4-1-4-2 своего канала управления, вторые входы дополнительных элементов 4-1-4-2 И соединены между собой и подключены к выходу 5 устройства разрешения переключения каналов управления. Выходы дополнительных элементов 4-1-4-2 И подключены к входам дополнительного элемента б памяти, общего для обоих каналов управления, инверсные выходы которого подключены к входам дополнительных элементов 7-1-7-2 времени своих каналов управления. Выходы дополнительных элементов времени подключены к вторым входам основных элементов И своих каналов управления и подключе- 60 ны к клеммам 8 и 9 для съема сигналов управления дополнительных, каналов управления, а основными выходными клеммами 10 и 11 являются выходы элементов И 1-1-1-2 каждого канала 65 управления, которого находятся-в состоянии соответствующем наличию сигнала на его прямом выходе и отсутствию на инверсном. Сигналы íà вь3ходных клеммамх 8-11 отсутствуют. С инверсного выхода элемента памяти 3-1 сигнал поступает на первый вход элемента И 1-1. В момент времени, на второй вход элемента И 1-1 и выходную клемму 8 через элемент времени 7-1 поступает сигнал с инверсного выхода элемента памяти б, в результате чего появляется сигнал на выходе элемента И 1-1. С выхода элемента И 1-1 сигнал поступает на выходную клемму 10 (фиг. 2б) и вход элемента 2-1 времени. В момент време ни 1 срабатывает элемент 2-1 времени и меняет состояние элемента 3-1 памяти. На его прямом выходе появляется сигнал, а на инверсном исчезает. С первого выхода элемента И 1-1 сигнал снимается, в результате чего исчезает сигнал на выходной клемме 10 (фиг. 2в). С прямого выхода элемента памяти сигнал поступает на первый вход элемента И 4-1. Этот же сигнал меняет состояние элемента 3-2 памяти. На инверсном выходе элемента 3-2 памяти появляется сигнал, а.на прямом исчезает. С инверс; ного выхода элемента 3-2 памятй сигнал подается на первый вход элемента И 1-2.

В момент времени t>, соответствующий окончанию переходных процессов в объекте управлений, на входе 5 появляется сигнал, разрешающий переключение программного реле (фиг. 2а). При поступлении сигнала с входа 5 на второй вход элемента И 4-1 на его выходе также возникает сигнал. Этот сигнал меняет состояние элемента б памяти. На его инверсном выходе сигнал исчезает, на прямом возникает. Сигнал на выходной клемме 8 исчезает (фиг. 2б).

С прямого выхода элемента б памяти сигнал поступает на вход элемента 7=.2 времени и с выдержкой времени в момент времени 4д появляется на выходной клемме 9 (на фиг.2 г) и втором входе элемента И 1-2. Так как на обоих входах элемента И 1-2. имеются сигналы, то на выходной клемме 11 также формируется сигнал (фиг. 2д), который одновременно поступает на вход элемента 2-2 времени. В момент времени срабатывает элемент 2-2 времени и своим выходным сигналом меняет состояние элемента 3-2 памяти. На его прямом выходе появляется сигнал, на инверсном исчезает. С первого входа элемента И 1-2 сигнал снимается, в результате чего исчезает сигнал на выходной клемме 11 (фиг.. 2ц), С

852094 прямого выхода элемента 3-. 2 памяти сигнал поступает на первый вход зле мента И 4«2 и на вход элемента 3-1 памяти, что приводит к изменению его состояния. На инверсном выходе элемента 3-1 памяти появляется сигнал, на прямом исчезает. С инверсного вьц ода элемента 3-1 памяти сигнал поступает на первый вход элемента И 1-1. 8 момент времени 4g появляется сигнал на входе 5. Так как на обоих входах элемента И 4-2 имеются сигналы, на его выходе так-, же возникает сигнал, который меняет состояние элемента б памяти. На его прямом выходе и выходной клем- 15 ме 9 сигнал исчезает (фиг. 2p), на инверсном появляется. Далее работа реле циклически повторяется.

Использование изобретения позволит расширить функциональные возмож-. ности программного реле времени, имеющего два канала управления, так как оно может быть применено в системе управления реверсивным тиристорным преобразователем для питания злектролизеров цветных металлов знакопеременным током, упростить систему управления за счет исключения логического переключающего устройства.

852094

4Ф ф ф

Ф бФ

АаР

Редактор Л.Письман Техред M,Тенер Корректор Лимокосоа

&el йй & 1OIA&&&ww&w&WW ° Ю е @ а

Закав 1062/Э Тираж 683 Подписное

ВНИИПИ Гасударственного комитета СССР по делам изобретений, и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 еееееюеееаевееееa(филиал ППП "Патент", г,ужгород, ул.Проектная, 4



findpatent.ru

ПРОГРАММИРУЕМОЕ РЕЛЕ ВРЕМЕНИ

Программируемые реле являются важными элементами в различных устройствах автоматизации, таких как автоматическое управление уличным освещением, поливом и насосами, вентиляции и кондиционирования, автоматизация дома, автоматизация энергетических установок в промышленности и многих других областях. В данной статье описывается самодельное программируемое реле на базе МК PIC16F1847 (PIC16F628А также может быть использован тут). Это улучшенная версия предыдущего варианта. Она также позволяет установить как время включения, так и выключения. Максимальный интервал времени, который можно настроить для включения и выключения нагрузки, составляет 99 часов 59 минут. В новой версии циклический параметр, который позволяет запустить реле в непрерывный цикл включения и выключения. Таймер может быть запрограммирован 4-мя кнопочными выключателями. Меню программирования, состояние реле и количество завершенных циклов отображаются на 16х2 LCD дисплее.

Таймер также сохраняет данные времени включения/выключения и циклический вариант в своей внутренней памяти EEPROM, поэтому он может сохранить эти значения даже после отключения питания питания - это защищает автоматику от сбоев. Прошивки для обоих микроконтроллеров PIC16F1847 и PIC16F628А будут в конце статьи.

Список функций программируемого реле

  • Установка времени для срабатывания реле
  • Вариант для циклического выполнения (максимум 100 циклов, после чего Таймер автоматически останавливается)
  • Вкл/выкл диапазон: 0 до 99 часов 59 минут с шагом 1 мин
  • Интерактивный пользовательский интерфейс и ЖК-дисплей
  • Сигнал срабатывания - бипер

Схема реле на МК

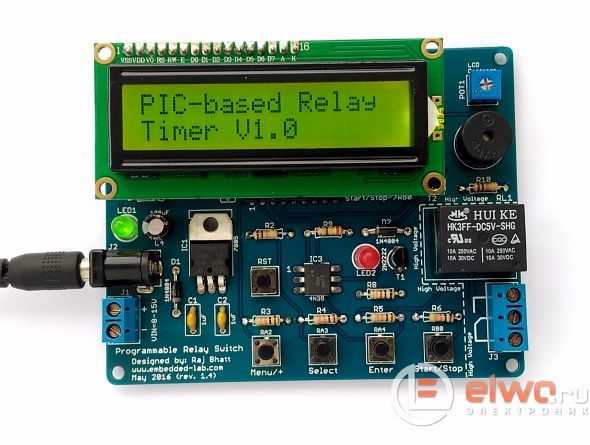

Сначала об аппаратной части проекта. Она не сильно отличается от предыдущей версии за исключением нескольких улучшений, таких как оптоизоляция между микроконтроллером ввода/вывода и реле в цепи управления.

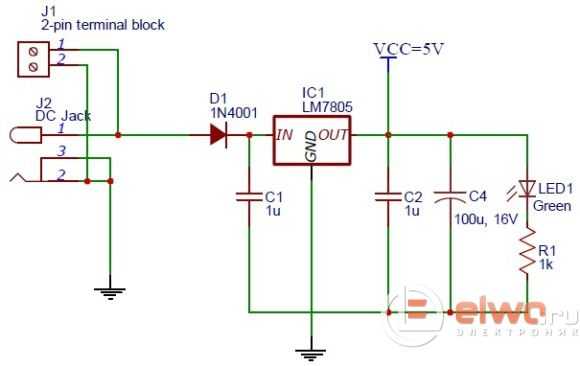

Питание: вся схема работает от стабилизированного блока питания 5В на LM7805. Чтобы уменьшить тепловыделение в регуляторе напряжения, рекомендуемое входное напряжение постоянного тока выбрано 9 В, оно может быть легко получено из сетевого адаптера. На плате расположен 2-контактный клеммный блок для нагрузки и стандартный 2.1 мм разъем для получения входного напряжения.

Вход и выход

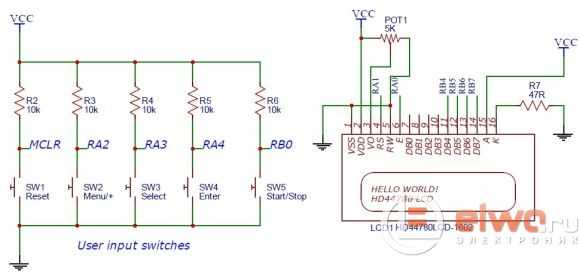

Есть пять переключателей в этой схеме: один для сброса микроконтроллера, и четыре для данных, вводимых пользователем. Четыре кнопки это меню/+, выбор, ввод и старт/стоп. Их функции будут описаны в разделе программное обеспечение. ЖК-дисплей является стандартным HD44780 и управляется в 4-битном режиме. Распайка для ЖК-данных и сигналов управления показаны на рисунке. Светодиодная подсветка включается, привязкой её анодов к +5В, а катодом к общему проводу через 47 Ом резистор для ограничения тока.

Один транзистор 2N2222 нужен для включения реле. Коммутатор управляется через порт RB3 на PIC16F1847. Опторазвязка между микроконтроллером и драйвером реле выполнена с помощью оптрона 4N35. Проект также имеет пищалку (активная), которая пищит, когда реле изменяет свое состояние с вкл на выкл и наоборот. Реле и схема драйвера звукового сигнала показана на рисунке далее.

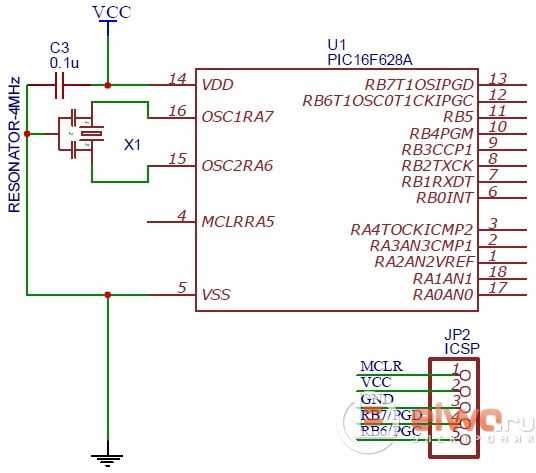

Микроконтроллер PIC16F1847 работает на частоте 4.0 МГц с помощью внешнего кварцевого резонатора. МК PIC16F628А и PIC16F1847 совместимы по выводам, так что схемы остаются неизменными для обоих микроконтроллеров.

Рисунки печатных плат

Управление таймером

Программируемый таймер получает команды от 4 кнопок. Их функции работают следующим образом:

  • Меню/+: эта кнопка позволяет просматривать различные варианты меню, например, на время настройки, выключение установки времени и циклические настройки. Все параметры отображаются на ЖК-дисплее. Время Задается в формате ЧЧ:мм, и дает минимальное шаговое значение интервала 1 минута.
  • Выбор: здесь можно выбрать отображаемый параметр меню на ЖК-дисплее, а также выбрать между часовой и минутной цифрами. Выбранная цифра увеличивается на 1 при нажатии кнопки меню+.
  • Ввод: когда соответствующие часы и минуты установлены, нажатие кнопки Enter завершает ввод. Циклическая опция устанавливается также с помощью этой кнопки.
  • Старт/стоп: данная кнопка предназначена для запуска и остановки таймера. После того, как все пользовательские настройки сохранены, данная кнопка должна быть нажата, чтобы запустить таймер. Если таймер уже включен, вы можете остановить его в любое время по нажатию этой кнопки.

Пример работы

Теперь давайте посмотрим, как это работает. Предположим, что реле времени должно быть включено через 15 минут на 10 минут. Как только таймер запускается после входа в вышеуказанное время, устройство включится через 15 минут и остается таким на 20 минут. После чего оно будет снова выключено. Если циклический параметр установлен на 1, то таймер будет работать в цикле и после еще 15 минут времени, реле включится на 10 минут, и так далее, пока не будет выполнено 100 циклов. После прохождения 100-го цикла, таймер автоматически останавливается. Количество завершенных циклов отображается на правой стороне первой строки ЖК-дисплея.

Прошивки для данного проекта разработаны с использованием компилятора mikroC Pro для pic. Вы можете скачать файлы проекта, включая исходный код и скомпилированный hex-файл по этой ссылке.

   Схемы на микроконтроллерах

elwo.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
