О ремонте гидравлических домкратов

Время на чтение: 7 минут

Домкрат — это устройство, которое используется для поднятия груза на небольшую высоту. В древности домкратом ломали вражеские ворота при осаде, сейчас его используют в мирных целях — для ремонта зданий или автомобилей. Однако может случится так, что механизм сломается, и ремонт потребуется уже ему самому. Поэтому важно знать, как отремонтировать гидравлический домкрат своими руками.

Как устроен гидравлический домкрат

Гидравлический домкрат — это легко транспортируемое устройство, которое обладает максимальной грузоподъемностью в сравнении с остальными подобными механизмами. Также среди собратьев его отличает долговечность.

Внешний вид

Принцип действия

Внешне видно несколько деталей:

Цилиндр — в нем размещены поршень и два отдела с рабочей жидкостью.
Насос, который перекачивает жидкость. Он соединен с цилиндром клапанами.
Рычаг.
Опорная точка.

Механизм очень простой, так же, как и конструкция, за счет маленького количества деталей. Стоит рассмотреть функцию дополнительных элементов:

Основание — то, на что установлен насос. База должна иметь большую площадь, чтобы компенсировать механическое давление при поднятии груза.
Резервная емкость — соединена с цилиндром, в ней размещена рычажная система и насос.
Поршень — поднимается за счет поступления масла.
Плунжер — ограничивает высоту поднятия поршня.

Детали домкрата

Домкрат располагается снизу от поднимаемого объекта и не нуждается в веревках, канатах, крепежах и других вспомогательных деталях. Но и удерживать долгое время объект на весу не получится — устройство служит исключительно для поднятия.

Чем отличаются модели

Главная отличительная черта домкратов — их грузоподъемность, высота подхвата и подъема. С ориентацией на них изменяются модели устройств. Например, высота подъема зависит от расстояния между основанием и опорной точкой. Есть особенности и в принципе подъема.

Еще одно качество — износостойкость. Автолюбителям для домашнего использования раз в год и ремонтным сервисам нужны разные механизмы.

Подкатной тип

Весь механизм расположен на раме, которая крепится к колесам. Компактный и мобильный подкатной тип может использоваться даже в труднодоступных местах. Система рычагов и поршней расположена горизонтально, за счет этого устройство легко поместить под любой груз (например, автомобиль) и поднять его под любым углом. Дополнительные детали в подкатной модели:

2 колеса,
всасывающий и нагнетательный насос,
подъемная платформа,
рама вместо основания,
рычаг — на него надо нажимать, чтобы заработал насос, который передаст гидравлическое масло через клапаны в цилиндр.

Бутылочный тип

Простой вариант с вертикальным цилиндром. Отличительное свойство — небольшие размеры при высокой грузоподъемности — от 2 до 50 тонн. Высота подхвата в бутылочных домкратах обычно начинается от 15 см и заканчивается 30 см. Высота регулируется с помощью винта, который расположен в верхнем основании штока. Бутылочный тип выполнен таким образом, чтобы исключить скольжение при работе. Для этого опорная часть сделана рифленой.

У каждого домкрата в комплекте идет рукоятка, которая облегчает использование механизма. У тех агрегатов, что выдерживают нагрузки от 30 тонн, идет дополнительная вторая рукоятка. За счет удвоенной длины увеличивается вес, который бутылочный домкрат может поднять.

Бутылочный тип

Есть и другие виды:

Пневматический — установлена подушка, подключенная к источнику сжатого воздуха, например, стационарному компрессору. Используется тогда, когда зазор между объектом и поверхностью небольшой. Также возможно использовать при неустойчивой опоре — например, в болотистой местности, на песке, снегу. Выдерживает такой домкрат груз до 6 тонн.
Винтовой — компактный, штатный домкрат для автомобилей. Грузоподъемность — до 15 тонн.
Реечный — обладает максимальной высотой подъема. По рейке двигается крепежный механизм, который защелкивается и поднимается как по лестнице вместе с грузом. Выдержит 20 тонн.

Ручка для домкрата — это механический рычаг, который используется для нагнетания жидкости. Электрический привод означает, что в механизме есть автоматический встроенный насос. Ремонт электрического варианта требует специального оборудования, в то время как бутылочный и подкатной механический типы можно починить самостоятельно.

Какие бывают поломки и что их вызывает

Гидравлические домкраты самые долговечные. Их неисправность может быть вызвана неправильной эксплуатацией или износом отдельных деталей. Распространенная проблема — подъем веса, который превышает возможности агрегата. Тогда можно наблюдать следующие «симптомы»:

Устройство и ремонт гидравлического домкрата бутылочного типа

Устройства поднимающие грузы на определенную высоту стали незаменимыми в наше время. Домкрат гидравлический бутылочный полезный инструмент при строительстве, а в особенности в ремонте автомобилей. Автомобилисты не представляют себе, обслуживание автомобиля без этого замечательного устройства. Если случилось так, что домкрат вышел из строя — то вам просто необходимо знать как произвести ремонт своими руками.

Устройство бутылочного домкрата

Как видно на рисунке домкрат гидравлический бутылочный состоит из следующих частей:

1. Основной поршень

4. Клапан всасывания

5. Запорный клапан

6. Резервуар хранения масла.

7. Рабочая камера.

При создании усилия на рычаг (2) создается шток(3) создает давление в результате которого открывается клапан (5), и жидкость перетекает в рабочую камеру(7). Когда рычаг поднимается вверх запорный клапан (5) закрывается, и жидкость всасывается в полость насоса из резервуара хранения масла (6) по средствам открытия за счет давления всасывающего клапана(4). За счет перекачивания жидкости из резервуара (6) в рабочую камеру (7) происходит поднятие основного поршня (1).

В устройстве работы, используется всем известный закон Паскаля: Давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях.

Конструкция бутылочного домкрата достаточно проста, мы перекачиваем жидкость из одного резервуара в другой, и тем самым нагнетаем давление во втором, за счет чего поднимаем рабочий поршень.

Виды, свойства и характеристики домкрата гидравлического бутылочного

Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):

Одноштоковый бутылочный, самый распространенный вид Рис 2.
Двухштоковый бутылочный Рис 3.

Еще есть деление по принципу работы насоса перекачивающего жидкость:

Ручной, приводится в действие давлением пользователя на рычаг
Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.

Свойства:

Грузоподъемность, важный параметр определяющий максимальную поднимаемую массу. Параметр зависит от объема рабочей камеры и прочностных характеристик. Устройства бутылочного типа имеют грузоподъемность от 2 до 100 тонн.

Минимальная высота подъема, по другому ее называют минимальная высота подхвата. Это высота на которой уже должен находится груз, что бы иметь возможность подставить домкрат под него. Обратите внимание на минимальную высоту если вы подбираете устройство для автомобиля. В случае если у вас низкий клиренс (дорожный просвет), то устройство бутылочного типа в силу высокой конструкции вам не подойдет.

Максимальная высота подъема. Высота, на которую, возможно поднять груз. У бутылочных есть особенность, на опорной платформе есть выдвижной винт, увеличивающий минимальную и максимальную высоту подъема.

Почему не работает бутылочный домкрат?

Мало масла в резервуаре, Шток не поднимается на заданную в технической документации высоту. Для ремонта своими руками, нам потребуется просто долить масло. Открываем крышку заливки масла, заливаем, далее прокачиваем домкрат, как это сделать изложено в конце статьи.

Протекает масло. Бывает так что масло просачивается в местах, резинок и уплотнителей, это первый признак того что нужно произвести кап ремонт, заменить все прокладки и уплотнители, осуществить промывку. Чтобы произвести ремонт домкрата гидравлического бутылочного типа самостоятельно потребуется рем комплект.

Под нагрузкой проседает. Происходит из-за воздуха внутри, одна из резинок или прокладок пропускает масло и вместо него в рабочую камеру попадает воздух, имеющий свойство сильно сжиматься под нагрузкой. Для устранения неисправности рекомендуется, произвести ремонт домкрата, поменять все прокладки и залить новое масло.

Ремонт и обслуживание.

Для того чтобы произвести обслуживание бутылочного домкрата его нужно разобрать. Беспокоится о том, что вас забрызгает маслом от высокого давления не стоит. Вполне можно проделать эту операцию самому. Первым делом нужно слить масло. Слив производится через заливное отверстие, а при его отсутствии через пропускной клапан, для этого откручивается верхняя шестигранная гайка и полностью выкручивается нижний кран. Снимаем корпус проверяем его герметичность, оцениваем состояние нижнего резинового кольца. Данные части не несут нагрузки, это просто резервуар под жидкость. Дальше выкручиваем рабочий цилиндр и снимаем поршень. Все тщательно осматриваем на наличие ржавчины. В случае ее обнаружения как можно тщательней избавляемся от нее. Выкручиваем плунжер проверяем его работоспособность, осматриваем уплотнительные кольца. Внутри не должно быть железной стружки, детали не должны иметь вмятин. Уплотнители пришедшие в негодность следует заменить на новые. Не забываем тщательно промыть все клапана от грязи и различных отложений. Производим сборку, вот и все ремонт произведен.

Как залить масло, и прокачать домкрат?

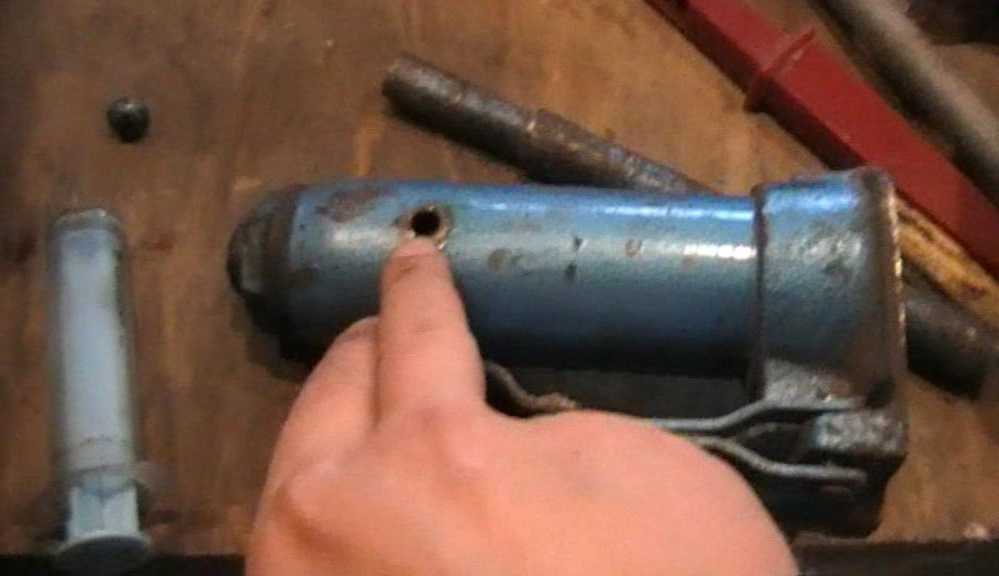

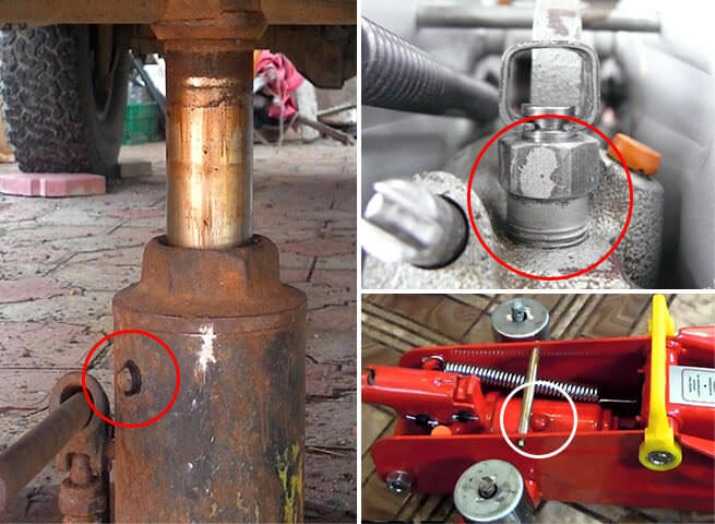

Масло заливается через горловину с боку корпуса. Эта же горловина является уровнем. Заливаем масло, затем нужно прокачать домкрат.

Поднимаем шток до самого верхнего положения без нагрузки работая рычагом
Затем его кладут набок, заливной пробка должна оказаться сверху
Пробка ослабляется и производится энергичное вдавливание штока в цилиндр. Операция производится чтобы выдавить воздух из рабочей камеры.
Пробка закрывается, и производится 10-15 полных подъемов и опускания штока с нагрузкой 40 – 45 кг.
На последнем цикле следует дать повышенную нагрузку и если домкрат не держит повторить процедуру.

Ремонт гидравлического домкрата своими руками

Каждый уважающий себя автомобилист знает как минимум десяток способов применения хорошего домкрата. А то, что с его помощью меняют колеса, это и так понятно. Одной из самых надежных конструкций домкратов остается гидравлическая, и она стала доступна широкой массе автомобилистов не так давно. Дело в том, что промышленность до этого выпускала только гидравлические домкраты большой грузоподъемности, которые могли быть использованы только стационарно или перевозиться в грузовиках. Для легкового транспорта эти механизмы были просто непригодны. Большой вес, габариты и большой начальный подъемный уровень делали их использование возможным только в боксах и на специальных СТО.

Содержание:

Виды гидравлических домкратов

Сейчас ситуация здорово изменилась и домкратов с гидравликой стало намного больше, причем разными они стали как отчасти конструктивно, так по размерам и грузоподъемности. Теперь каждый может выбрать домкрат в своей весовой категории и в соответствии со своим запросами. Теперь не нужно покупать огромный пятитонный механизм для того, чтобы приподнять передок у маленькой Дэу. Такие небольшие модели компактны, легки, укладываются в багажник и могут выполнять роль небольшого пресса и еще целую кучу работ.

Есть масса видов гидравлических домкратов, но если у нас сломался наш любимый и единственный, нам абсолютно все равно, что в магазинах можно купить:

подкатной гидравлический домкрат;
бутылочный;
одноплунжерный или двуплунжерный;
с электрическим или ручным приводом.

Принцип работы у всех один и ремонт гидравлического домкрата своими руками должен выполняться на основании знания о его принципиальной конструкции, независимо от марки и грузоподъемности.

Устройство гидравлического домкрата

Любой гидравлический домкрат имеет рабочую жидкость, масло, у которого очень низкий коэффициент сжатия. Для бесперебойной и стабильной работы гидромеханизма требуется периодическая замена жидкости и чистка системы.

В зависимости от класса грузоподъемности, домкрат может иметь двух- или трехступенчатую телескопическую конструкцию штока. Часто домкраты оборудуются резьбовыми удлинителями, которые позволяют регулировать начальную подъемную высоту.

Рабочая гидравлическая часть состоит из:

цилиндра с отполированной поверхностью, в котором находится рабочая жидкость;
поршня с уплотнительными кольцами;
силового штока, который может быть телескопическим и иметь несколько ступеней;
плунжерного насоса, подающего жидкость в подпоршневое пространство;
системы перепускных клапанов и игл, они создают и поддерживают давление в рабочей камере;
заливного отверстия;
стравливающего клапана;
манжет и уплотнителей.

Со всем этим хозяйством разобраться довольно просто и начнем мы с причин неисправности в гидравлической части устройства.

Причины неисправности гидравлического домкрата

Первой причиной выхода из строя гидравлики стает повреждение зеркал плунжера и рабочего цилиндра. В этом случае устройство не держит давление, масло легко перетекает из рабочей камеры в надпоршневую, поэтому такой домкрат попросту или не работает, или плохо держит нагрузку. Повреждение зеркал происходит из-за халатности хозяина. Во-первых, домкрат нельзя хранить и транспортировать горизонтально в том случае, если производитель не предусмотрел такую возможность. Результатом стает вытекшая рабочая жидкость, завоздушивание гидросистемы, а там, где воздух, там и коррозия.

Во-вторых, при появлении коррозии на зеркалах рабочих поверхностей домкрата моментально изнашиваются манжеты и уплотнители — резина не железная. В результате этой истории в масле появляется еще больше постороннего мусора, продуктов износа манжет, продуктов коррозии, что приводит к засорению маслопроводящих каналов и клапанов. Поэтому необходимо производить замену жидкости и промывку гидросистемы.

Ремонт гидравлической части домкрата

Ремонт гидравлики сводится к сливу старой жидкости, полной разборке домкрата и заменен уплотнителей и манжетов. Ничего сложного в этом нет, поскольку домкрат не требует никаких сложных регулировок, только диагностика, обслуживание и при необходимости, замена. А замене подлежат все без исключения уплотнительные элементы и манжеты. Мы настоятельно рекомендуем не ходить по мастерским и тем более не искать оригинальные уплотнители — это практически бесполезно. Дело в том, что почти все размеры гидравлических домкратов, точнее, его уплотнителей, стандартны и могут продаваться в любой точке, занимающейся расходниками к тракторной и автомобильной гидравлике. Это будет втрое дешевле, главное, замерять резиновые детали или взять их с собой.

Ремонт подкатных гидравлических домкратов

Подкатной гидравлический домкрат отличается от бутылочного только более сложной механической частью и гидравликой, которая рассчитана на работу в горизонтальном положении. Если его полностью разобрать, гидравлическая часть будет иметь совсем незначительные изменения по сравнению с вертикальным домкратом. Механическая часть ремонтируется по мере поступления проблем, а могут они выражаться в износе рычажно-подъёмной системы, износе шарниров и сочленений, а также в регулировках опорного механизма.

После того как домкрат отремонтирован и собран, необходимо выгнать из системы воздух и прокачать ее новой жидкостью. Жидкость заливается под завязку, после чего конструкция несколько раз прокачивается до тех пор, пока домкрат не будет стабильно держать номинальную нагрузку. После этого система проверяется на предмет течи жидкости и домкрат готов к использованию. Поднимайте тяжести аккуратно, и удачных всем дорог!

Ремонт гидравлического домкрата – своими руками и без спешки!

Необходимые инструменты и материалы

Домкрат – один из важнейших инструментов в арсенале, он поможет везде: ремонт машины или техники, проведение разнообразных строительно-ремонтных работ. И если вдруг ваше устройство по каким-либо причинам вышло из строя, вам нужно узнать, как провести ремонт гидравлического домкрата своими руками!

Типы и виды домкратов: выбираем лучший

Порадует и широкое разнообразие домкратов, каждый из которых имеет свои особенности и отличительные черты.

Самым известным является механический, главным плюсом которого считается низкая стоимость. Дополнительными достоинствами являются: небольшой вес, высокий уровень подъема и быстрый рабочий ход. Среди недостатков отмечают маленькую площадь опоры, что приводит к небольшой устойчивости.
Следующий тип – электрическое оборудование, работает от электропроводки машины, а управляют домкратом с помощью небольшого блока. Грузоподъемность устройства достигает 2-х тонн, а вот к минусам относят большую массу устройства и ручное опускание, что требует немало времени.
Есть еще и пневматический домкрат, который работает от сжатого воздуха либо компрессора. К преимуществам стоит отнести малый вес, снижение затрат на проведение работ, большую площадь опоры.
Но больше внимания мы уделим гидравлическому домкрату, ведь именно эту модель чаще всего используют не только при ремонте автомобиля, но и во время проведения строительных работ, включая работу с железобетоном и арматурными конструкциями. Они способны демонстрировать максимально высокие показатели, ведь КПД устройства достигает 80 %, а грузоподъемность составляет около 200 тонн, в зависимости от модели. К сожалению, не обойтись и без сложностей. Например, нельзя точно отрегулировать высоту отпускания, а потому следует заранее изучить инструкцию по эксплуатации инструмента. При работе, чтобы не довести домкрат до поломки, желательно следить за состоянием сальника, клапанов и наличием масла. Да и транспортировать инструмент нужно с умом – только в вертикальном положении, чтобы топливо просто не вытекло через клапан.

Как и любая техника, которая несет огромные нагрузки, устройства могут часто ломаться, а потому всегда нужно знать о том, как проводят ремонт домкрата самостоятельно. Чтобы в момент поломки быть во всеоружии!

Ремонт гидравлического домкрата своими руками

Любой гидравлический домкрат работает от жидкости, а основными элементами домкрата являются корпус, поршень и масло. Если вы решили изучить, как самостоятельно осуществить ремонт, обязательно нужно знать, какие причины могут привести к поломкам. Прежде всего, конструкция устройства могла подвергнуться «нападению» коррозии, что приводит к ограничению при спуске механизма. Естественно, домкраты часто ломаются из-за слишком больших нагрузок, что приводит к сгибанию штоков.

Существуют и некоторые другие моменты, включая необходимость заменить масло. Однако любой ремонт проводится практически по одной схеме. И первое, что вам нужно знать – как разобрать устройство, после чего можно приступать к замене жидкости. Разборка инструмента осуществляется в следующем порядке:

Используя гаечные ключи, откручиваем крепежи;
Извлекаем клапан стравливания жидкости и поршень;
Проводя грамотный осмотр, проверяем качество клапана и всех прокладок – если вы заметили, что они пришли в негодность, просто меняем элементы домкрата;
Механизм прочищаем от мусора и других посторонних элементов, промываем цилиндр;
Проверяем и меняем старую резинку в случае необходимости;
Последний шаг – сборка инструмента в обратном порядке.

Естественно, после того, как вы соберете домкрат, его следует обязательно проверить на работоспособность! Если устройство начало работать – отлично, но не всегда с первого раза получается всё исправить. Возможно, вся проблема в масле?

Заправляем инструмент – как залить масло в домкрат?

Масло – движущая сила устройства, именно оно давит на поршень, устанавливая шток в нужное положение. За счет этого осуществляется возможность поднимать практически любой груз. Если масла в устройстве будет недостаточно, механизм работать не будет. Многие, кто впервые приступают к ремонту, пропускают этот момент, что в итоге приводит к проблемам с работой домкрата. Инструкция по замене масла:

Как залить масло в домкрат — пошаговая схема

Шаг 1: Промывка механизма

Для того, чтобы заправить домкрат маслом, необходимо вначале открутить пробку и слить старую жидкость. Следующий шаг – очистка механизма с помощью промывочной жидкости, которую можно приобрести в любом строительном магазине. К слову, промыть домкрат полностью достаточно сложно, особенно новичку, ведь вам придется заливать жидкость как минимум два-три раза, после чего проводится прокачка, жидкость добавляется еще раз и снова прокачивается. Слив старого масла проводится точно также – чтобы внутри механизма не осталось и капли старой жидкости.

Шаг 2: Заливка масла

Емкость нужно заполнить маслом до конца, то есть пока жидкость не достигнет требуемой отметки. Домкрат при этом устанавливаем на низком положении. Для опускания штока в нижнее положение, обязательно поворачиваем винт-кран, пока он не достигнет положения «слив». Закрутив пробку, проводим прокачку в течение пяти раз, после чего добавляем масло и закручиваем пробку еще раз. Масла в процессе очистки будет не хватать каждый раз, а потому проводить прокачку нужно до тех пор, пока «топливо» нашего домкрата не достигнет требуемого уровня, а на поверхности жидкости перестанут появляться пузырьки.

Советы по замене жидкости и эксплуатации устройства

Как вы убедились, ремонт домкратов своими руками – работа достаточно простая. Однако, конечно, не хочется доводить до ремонтных работ, ведь это требует и времени, и сил на осуществление. Именно потому мы составили для вас подборку рекомендаций от специалистов. Если вы будете соблюдать их, то эксплуатация вашего домкрата станет намного проще, да и ремонт можно «отодвинуть» подальше.

Чтобы работы по смене масла прошли качественно и правильно, обязательно нужно снять любые нагрузки, а само устройство можно начать эксплуатировать только после того, как вы полностью закончите все работы и соберете домкрат;
Заменять «топливо» желательно дважды в год, а если вы используете домкрат постоянно, то – минимум раз в месяц нужно осуществлять эти работы, при этом нужно обязательно промывать весь механизм каждый раз;
Масло можно подобрать любое, однако если собираетесь использовать устройство в зимнее время года, обязательно применяйте синтетический раствор. Это позволит механизму всегда быть в «полной боевой готовности» к работе;
Независимо от того, какое время года на улице, будет лучше, если инструмент вы сможете хранить в сухом и теплом месте, в обратном случае масло может просто замерзнуть;
Если необходимо проводить работы в зимнее время года, помните, что слишком долгая работа на морозе может привести к поломке устройства, а потому эксплуатация домкрата возможна в самых крайних случаях и в течение короткого времени.

Если вы будете работать такими методами, то сможете существенно продлить срок службы домкрата. А дорогостоящий ремонт, который может обойтись вам в значительную сумму, можно «отложить» на неопределенный срок, что не может не радовать!

Оценка статьи:

Загрузка…

Adblock
detector

О ремонте гидравлических домкратов

Чтобы осуществить ремонт домкрата гидравлического своими руками, воспользуйтесь помощью наших специалистов, создавших для вас видео-уроки!

Содержание

Причины основных неисправностей

Даже с учетом того, что гидродомкраты считаются самыми долговечными, они не застрахованы от поломок. Это касается устройств как бутылочного, так и подкатного типа.

Кстати, сейчас достаточно часто можно встретить модели еще советского производства.

Причинами того, что домкрат не работает, может стать износ старых деталей, а также неправильная эксплуатация. Как показывает практика, чаще всего выход из строя масляного оборудования случается из-за подъема грузов, вес которых превышает максимально допустимые. Неисправности гидравлических домкратов автомобильного и других типов связаны с разными проблемами. При их анализе необходимо учитывать следующие важные моменты:

Часто приходится сталкиваться с выходом из строя гидроцилиндра, являющегося основным элементом всей конструкции, а также повреждением плунжерного зеркала. В результате рабочая часть устройства не поддерживает необходимое давление, а масло, в свою очередь, попадает в пространство над поршнем.

Как правило, зеркало повреждается из-за неправильного использования оборудования. Речь идет о транспортировке устройства бутылочного типа в горизонтальном положении, если это не предусмотрено заводом-изготовителем.
Из-за серьезных повреждений зеркал происходят утечки рабочей жидкости и проникновение воздуха, влекущее активную коррозию. Она становится причиной ускоренного износа уплотнительных элементов, изготавливаемых из резины, восприимчивой к механическим воздействиям.
Повреждение манжет приводит к попаданию в масло посторонних частиц, засоряющих клапаны и каналы.
При падении домкрата с большой высоты возможны существенные повреждения его элементов (как внутренние, так и поверхностные).

К выходу механизма из строя и его серьезным поломкам могут привести частые чрезмерные нагрузки. Одной из наиболее распространенных проблем является искривление штока, из-за которого рабочая камера начинает пропускать масло. Важно помнить, что каждая конкретная модель рассчитана на определенную нагрузку, превышение которой неизбежно приводит к поломке подъемного оборудования. Все соответствующие параметры указаны в инструкциях по эксплуатации домкратов.
Помимо всего прочего, оказаться в ситуации, когда гидравлический механизм потек, можно при его использовании не по назначению. Речь в данном случае идет опять-таки об игнорировании рекомендаций производителя, касающихся эксплуатации устройств.

Естественно, это неполный перечень причин, по которым домкрат может потребовать ремонта.

Особое внимание настоятельно рекомендуется уделять периодическому ТО. Имеется в виду, что с установленной периодичностью требуется перебрать механизм для обнаружения неисправных запчастей и замены рабочей жидкости.

Устройство бутылочного домкрата

Как видно на рисунке домкрат гидравлический бутылочный состоит из следующих частей:

Рис 1. Устройство бутылочного домкрата

1. Основной поршень

2. Рычаг

3. Шток

4. Клапан всасывания

5. Запорный клапан

6. Резервуар хранения масла.

7. Рабочая камера.

В устройстве работы, используется всем известный закон Паскаля: Давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях.

Виды, свойства и характеристики домкрата гидравлического бутылочного

Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):

Одноштоковый бутылочный, самый распространенный вид Рис 2.
Двухштоковый бутылочный Рис 3.

Рис 2. Домкрат одноштоковый

Рис 3. Домкрат двухштоковый

Еще есть деление по принципу работы насоса перекачивающего жидкость:

Ручной, приводится в действие давлением пользователя на рычаг
Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.

Свойства:

Разборка

С учетом простоты конструкции в подавляющем большинстве случаев при наличии знаний, навыков и инструментов починить неисправный гидродомкрат вполне можно своими руками. Сложности возникают чаще всего при необходимости в переборке и ремонте неразборных конструкций. Однако сейчас в сети можно без особого труда найти достаточное количество материалов.

Они посвящены описываемым работам, а также используемым при их выполнении материалам, включая ремкомплекты. Чтобы разобрать практически любой гидравлический домкрат, потребуются:

молоток и долото;

универсальный разводной ключ.

Данный список в каждом конкретном случае будет зависеть от модели домкрата и его конструктивных особенностей. Имеется в виду, что в некоторых ситуациях добраться до «внутренностей» подъемного механизма очень легко. Однако нередко разборка устройства потребует определенных временных затрат и усилий. Процесс разборки гидродомкрата можно рассмотреть на примере классической модели бутылочного типа.

В упрощенном виде последовательность действий будет выглядеть следующим образом:

Прежде всего потребуется полностью слить рабочую жидкость (масло). Для этого используют специальное сливное отверстие или же пропускной клапан. Потребуется выкрутить верхнюю гайку (шестигранную), а также нижний кран.

Следующий шаг – это снятие корпуса. На данной стадии проводится осмотр с целью обнаружения неисправностей и повреждений. Речь идет о герметичности корпуса и состоянии нижнего уплотнительного кольца. Важно помнить, что данные конструктивные элементы не подвергаются нагрузкам и выполняют функции резервуара.
Затем потребуется выкрутить сам рабочий цилиндр и демонтировать поршень.

После того как будут завершены все перечисленные манипуляции, выкручивают плунжер.

Стоит отметить, что на всех этапах разборки домкрата необходимо сразу же диагностировать состояние его конструктивных элементов.

Когда нужен ремонт домкрата

Конструкция гидравлического домкрата

Домкраты такой разновидности, как и любое другое оборудования, нуждается в периодическом техническом обслуживании, кроме того, в результате тех или иных поломок может возникнуть необходимость отремонтировать устройство.

Так, в цилиндр устройства необходимо иногда доливать жидкость, поскольку масло в процессе работы домкрата может вытекать через уплотнения и сальники. Его нехватка приводит к снижению эффективности работы устройства.

Кроме протекания масла, поломки устройства могут заключаться в его заклинивании при подъеме груза, попадании воздуха в цилиндр. Кроме того, к частым поломкам также относятся невозможность опустить инструмент после поднятия, а также отказ в работе механизма даже под небольшими нагрузками. В таких и многих других случаях понадобиться ремонт гидравлического домкрата, который в некоторых случаях можно сделать и собственноручно.

Воздушные пузырьки и устранение этой неисправности

Что касается эффективности эксплуатации гидравлического подкатного домкрата, то она в большинстве случаев снижается из-за того, что в главном цилиндре скапливаются воздушные пузырьки. Образование пузырей может быть спровоцировано недостаточным количеством жидкости в рабочей полости.

Перед проведением ремонтных работ в таких случаях нужно первым делом открутить пробку в масляном баке и снять перепускной тумблер, после чего можно приступать к прокачке насоса механизма. Это необходимо для того, чтобы пузыри воздуха переместились из полости в сосуд для жидкости. После процедуры прокачки крышку бачка и перепускной клапан закрывают, если все операции были выполнены правильно, функционирование домкрата будет проходить в нормальном режиме.

Закачивание масла в гидравлический подъемник

Обратите внимание!
Если после прокачивания в рабочей жидкости были выявлены остатки воздуха, рекомендуется прибегнуть к повторному проведению процедуры.

Опытные специалисты рекомендуют использовать еще один распространенный метод для того, чтобы удалять воздушные пузырьки из домкрата. Для этого запорная игла должна быть откручена не более чем на 2 оборота, а с помощью руки осуществлен подъем плунжера до крайней точки. После поднятия тумблера через определенный промежуток времени он вернется в крайнее нижнее положение. Стоит заметить, что к проведению процедуры зачастую нужно прибегать 2-3 раза, а для того чтобы в рабочей системе подъемника не скапливался воздух, в процессе его использования необходимо контролировать объемы рабочей жидкости. В случае, если масла будет недостаточно, его следует доливать, следя при этом за качеством, а также вовремя менять манжеты для подкатного домкрата.

Чтобы предотвратить нежелательные поломки китайских гидравлических подъемных механизмов, при их интенсивном использовании обязательно нужно заменять рабочую жидкость и задаться вопросом, почему подкатной домкрат не поднимает под нагрузкой. Стоит помнить, что при падении уровня масла его следует доливать, после чего прокачивать всю конструкцию. Перед тем как приступать к проведению ремонтных работ, нужно обязательно изучить рекомендации производителя, которые указаны в техническом паспорте, приложенном к домкрату. В противном случае, если проигнорировать все рекомендации, можно спровоцировать преждевременную поломку инструмента без возможности дальнейшего его восстановления.

Как залить масло, и прокачать домкрат?

Прокачка домкрата:

Поднимаем шток до самого верхнего положения без нагрузки работая рычагом
Затем его кладут набок, заливной пробка должна оказаться сверху

Пробка ослабляется и производится энергичное вдавливание штока в цилиндр. Операция производится чтобы выдавить воздух из рабочей камеры.
Пробка закрывается, и производится 10-15 полных подъемов и опускания штока с нагрузкой 40 – 45 кг.
На последнем цикле следует дать повышенную нагрузку и если домкрат не держит повторить процедуру.

Ремонт и замена шлангов ГУР

Причина возникновения повреждений шлангов ГУР чаще всего состоит в том, что при вращении рулевого колеса в силу трения возникает серьезное усилие. Это усилие вызывает деформацию эластичного элемента, который меняет размеры отверстий в распределительном механизме, регулирующем перепад давления в гидроцилиндре.

В результате изнашивается рукав ГУР, подведенный к ограничительному клапану. Этот рукав ГУР рассчитан на давление, в зависимости от марки автомобиля, от 70 до 130 кГс/см2.

При таком высоком давлении ремонт поврежденного шланга ГУР с помощью хомутов или проволоки практически невозможен.

Остается два варианта: или заменить трубку ГУР целиком, или заменить только поврежденную её часть, переставив фитинги на новый шланг.

Причем перестановку фитингов лучше производить в условиях специальной мастерской.

Замена и установка шланга ГУР производится следующим образом:

Передняя часть автомобиля поднимается на домкратах.
Руль до упора выворачивается влево.
Шприцем с насаженной на иголку трубкой из бачка гидроусилителя откачивается жидкость.
После этого отсоединяется шланг, рабочие отверстия гидравлической системы закрываются заглушками.

Шланги гидроусилителя руля

Подбор нового шланга производится с точным соблюдением диаметра, иначе могут измениться рабочие качества гидроусилителя.

Затем производится установка нового шланга, заливка жидкости в гидравлическую систему и проверка качества монтажа.

Правила эксплуатации домкрата на 5 и 12 тонн.

Если вести правильную эксплуатацию домкрата, то количество поломок резко уменьшится.

Для этого нужно придерживаться следующих правил:

Запрещается подъем груза, превышающий допустимый.
Работа ведется плавно, без рывков.
Установку можно вести только на ровную поверхность.
Перед работой все подвижные соединения смазываются.
Ведется внешний осмотр аппарата с целью выявления трещин или утечки масла.
Проверяется уровень масла, который должен быть доведен до нормы.

Чтобы гидравлический домкрат работал без перебоев, требуется ежемесячно проводить техническое обслуживание. Поскольку изделие постоянно испытывает большие нагрузки, все детали требуют присутствия смазки. Важно не допускать наличие грязи, которая приводит к заклиниванию аппарата. Хранение устройства идет в опущенном состоянии.

Ремонт гидравлических домкратов и домкратов, Милуоки, Висконсин|Службы гидравлических передач, Висконсин

414-383-6755

3073 S Chase Ave, Bldg 36
Млуоки, Висконсин 53207

Часы работы:
С понедельника по пятницу с 8:00 до 16:00

Уполномоченная компания по ремонту гидравлических домкратов и домкратов

Ремонт гидравлических домкратов и домкратов — это не простой процесс для всех. Это сложные системы, которые требуют обширных знаний и соответствующего оборудования и инструментов для правильного ремонта, чтобы они служили дольше и были безопасными. Выбор подходящего гидравлического домкрата или ремонтной компании требует тщательного рассмотрения. Pagel Hydraulic существует с 19 лет.60, и мы являемся подходящей компанией для надлежащего ремонта ваших гидравлических домкратов и домкратов.

Мы уполномочены работать с большим количеством гидравлических домкратов и домкратов. Вы можете увидеть полный список, просто нажав здесь.

Наш авторизованный сервисный центр гарантирует:

• Безопасность превыше всего.
• Специалисты сервисного центра прошли обучение
• Для ремонта используются оригинальные запчасти
• Инструменты и оборудование мастерской адекватно приспособлены для ремонта
• Действует эффективная административная обработка
• Минимальные требования к запасам для поддержки более быстрого выполнения запросов на обслуживание
• Гарантийный ремонт

Диагностика гидравлики и поиск и устранение неисправностей

Наша команда сертифицированных технических специалистов тщательно выполняет ремонт любого гидравлического компонента, независимо от производителя. Наша цель — предоставить лучший компонент, точно отремонтированный, чтобы вы могли вернуться к нормальной работе.

Начнем с диагностического теста. Мы полностью анализируем гидравлическую составляющую, чтобы выявить причину поломки. Затем мы полностью разбираем каждый компонент, тщательно очищаем и проверяем его на предмет точных допусков и подгонки. Любые сломанные, изношенные или отсутствующие детали будут включены в список, чтобы мы могли гарантировать, что ваш гидравлический компонент полностью отремонтирован, чтобы он мог полностью раскрыть свой потенциал.

OEM-запчасти для ремонта гидравлики

При замене деталей мы будем использовать только детали производителя оригинального оборудования (OEM), чтобы убедиться, что ваш гидравлический компонент отремонтирован в соответствии с допусками и стандартами производителя. Мы храним большой запас оригинальных запчастей на месте, чтобы мы могли быстро отремонтировать, восстановить или восстановить ваши гидравлические компоненты.

Испытания и сертификация гидравлических компонентов

После завершения всех ремонтных и восстановительных работ мы проведем тщательные испытания гидравлического компонента, чтобы убедиться, что он соответствует спецификациям производителя или превосходит их.

Специалисты по ремонту гидравлики

Если вам нужна надежная и оперативная компания по ремонту гидравлики, позвоните в Pagel Hydraulic Service сегодня. Мы всегда будем стремиться предоставлять вам лучшие, быстрые и точные услуги по ремонту каждый раз.

Некоторые производители, которых мы обслуживаем

• Chicago Pneumatic-Industrial
• CS Unitec
• Дафф Нортон
• Гарднер Бендер
• Гринли
• Энерпак
• Грако
• Харрингтон подъемники
• Катки Хилман
• Hydrashear-Pell
• Ингерсолл-Рэнд
• Линкольн Автомотив
• Макита
• Корпорация Милуоки Гидравлик Продактс
• МК Морзе
• Норко Индастриз, Инк.
• Безрецептурный инструмент и оборудование
• Портер Кабель
• Ram Pac International, Inc.
• Рид Мфг
• ЖЕСТКИЕ/коньковые инструменты
• Ротенбергер
• Симплекс, разд. Темплтон, Кенли
• Сиу
• SPX Power Team
• Стэнли Гидравлик
• Самнер Мфг.
• Уивер
• Уилер Мфг

Время работы: с понедельника по пятницу с 8:00 до 16:00. Висконсин 53207

Телефон: 414-383-6755

Факс: 414-744-1667

✉

Страницы сайта:

Главная
Обзор услуг
Подержанное оборудование
Гидравлические изделия
Список уполномоченных компаний
Свяжитесь с нами

Сервисные страницы:

Ремонт гидравлического цилиндра
Ремонт гидравлического насоса
Ремонт гидравлического двигателя
Ремонт гидравлического клапана
Гидравлические домкраты и домкраты

Наверх

Комплекты уплотнений — Fleetline | Запчасти для ремонта напольного домкрата Lazzar

Пожалуйста, выберите продукт ниже, чтобы увидеть доступные комплекты уплотнений.

Поиск среди этих результатов:

или просмотрите результаты ниже.

Страница 1 из 1 (Показаны результаты 1 – 39 из 39 )

Если вашей модели нет в списке ниже, нажмите здесь, чтобы отправить нам модель и серийный номер. Мы сообщим вам стоимость комплекта для вашего устройства.

Информация о модели	Комплекты уплотнений для продажи
1.) Артикул #AMh32 Бутылочный домкрат 20 тонн Гидравлический ремонтный комплект уплотнений Комплект #AMh32-RK	Нажмите здесь, чтобы просмотреть комплекты уплотнений
2.) Артикул #TM200 Домкрат напольный 2 тонны Гидравлический ремонтный комплект уплотнений Комплект #TM200-RK	Нажмите здесь, чтобы просмотреть комплекты уплотнений
3. ) Артикул № 53-348 Домкрат напольный 2 тонны Гидравлический ремонтный комплект уплотнений Комплект № 53-348-RK	Нажмите здесь, чтобы просмотреть комплекты уплотнений
4.) Артикул № 53-349 Телескопический трансмиссионный домкрат 1000 фунтов Комплект уплотнений для ремонта гидравлической системы Комплект #500HWA-RK	Нажмите здесь, чтобы просмотреть комплекты уплотнений
5.) Артикул № 53-366 30-тонный домкрат для бутылок Гидравлический ремонтный комплект уплотнений Комплект № 53-366	Нажмите здесь, чтобы просмотреть комплекты уплотнений
6. ) Артикул № 53-373 Домкрат напольный 5 тонн Уплотнение ТОЛЬКО для главного подъемника Комплект № 53-373-RK	Нажмите здесь, чтобы просмотреть комплекты уплотнений
7.) Артикул № 53-377 Домкрат напольный 20 тонн Гидравлический ремонтный комплект Комплект #2000M-RK – Комплект OEM #2000M-RK	Нажмите здесь, чтобы просмотреть комплекты уплотнений
8.) Изделие № 53-379, серия № M Пневматический/гидравлический домкрат 22 тонны (ТОЛЬКО ПЛАСТИКОВЫЙ ПНЕВМАТИЧЕСКИЙ ДВИГАТЕЛЬ) РКП	Нажмите здесь, чтобы просмотреть комплекты уплотнений
9. ) Изделие № 53-379, серия № M Пневматический/гидравлический домкрат 22 тонны (ТОЛЬКО МЕТАЛЛИЧЕСКИЙ ПНЕВМАТИЧЕСКИЙ ДВИГАТЕЛЬ) Комплект уплотнений для ремонта пневматического двигателя и гидравлической системы Комплект № AJ22C-RK	Нажмите здесь, чтобы просмотреть комплекты уплотнений
10.) Артикул № 53-391 Пневмо/гидравлический домкрат 22 тонны (ТОЛЬКО ПЛАСТИКОВЫЙ ПНЕВМАТИЧЕСКИЙ ДВИГАТЕЛЬ) Пневматический и гидравлический ремонтный комплект уплотнений (пластиковый пневмодвигатель) Комплект # AJ22C-RKP	Нажмите здесь, чтобы просмотреть комплекты уплотнений
11.) Артикул № 53-391 Пневматический/гидравлический домкрат 22 тонны (ТОЛЬКО МЕТАЛЛИЧЕСКИЙ ПНЕВМАТИЧЕСКИЙ ДВИГАТЕЛЬ) Комплект уплотнений для ремонта пневмодвигателя и гидравлики Комплект #AJ22C-RK	Нажмите здесь, чтобы просмотреть комплекты уплотнений
12. ) Артикул № 53-402 4-тонный домкрат для бутылок Гидравлический ремонтный комплект уплотнений 9Комплект 0007 #AJM104	Нажмите здесь, чтобы просмотреть комплекты уплотнений
13.) Артикул #53-403 6-тонный домкрат для бутылок Гидравлический ремонтный комплект уплотнений Комплект #AJM106	Нажмите здесь, чтобы просмотреть комплекты уплотнений
14.) Арт. № 53-404 8-тонный бутылочный домкрат Гидравлический ремонтный комплект уплотнений Комплект #AJM108	Нажмите здесь, чтобы просмотреть комплекты уплотнений
15. ) Артикул № 53-405 12-тонный домкрат для бутылок Гидравлический ремонтный комплект уплотнений Комплект № AJM112	Нажмите здесь, чтобы просмотреть комплекты уплотнений
16.) Артикул № 53-406 Низкопрофильный домкрат для бутылок 12 тонн Гидравлический ремонтный комплект уплотнений Комплект # AJM112S	Нажмите здесь, чтобы просмотреть комплекты уплотнений
17.) Артикул № 53-407 Бутылочный домкрат 20 тонн Гидравлический ремонтный комплект уплотнений Комплект № AJM120	Нажмите здесь, чтобы просмотреть комплекты уплотнений
18. ) Артикул № 53-408 Низкопрофильный бутылочный домкрат 20 тонн Гидравлический ремонтный комплект уплотнений Комплект # AJM120S-RK	Нажмите здесь, чтобы просмотреть комплекты уплотнений
19.) Артикул № 53-409 Домкрат напольный 5 тонн, сделано в Японии Гидравлический ремонтный комплект уплотнений Комплект № 53-409-JPN-RK	Нажмите здесь, чтобы просмотреть комплекты уплотнений
20.) Артикул № 53-409 Домкрат напольный 5 тонн, сделано в Китае Гидравлический ремонтный комплект уплотнений Комплект № 53-409-RK	Нажмите здесь, чтобы просмотреть комплекты уплотнений
21. ) Артикул № 53-410 Домкрат для обслуживания широких колес 2-1/4 тонны РЕМКОМПЛЕКТ — Снят с производства — Ограниченное количество — Не подлежит возврату Комплект № 53-410-RK	Нажмите здесь, чтобы просмотреть комплекты уплотнений
22.) Артикул № 53-411 Домкрат напольный 10 тонн (Сделано в Китае) Гидравлический ремонтный комплект уплотнений Комплект № 1000EX-RK	Нажмите здесь, чтобы просмотреть комплекты уплотнений
23.) Артикул № 53-411 Домкрат напольный 10 тонн (Сделано в Китае) Гидравлический ремонтный комплект Комплект № 53-411-RK	Нажмите здесь, чтобы просмотреть комплекты уплотнений
24. ) Артикул № 53-419 Профессиональный трансмиссионный домкрат с большим подъемом 1000 фунтов Комплект гидравлических ремонтных уплотнений — невозвратный Комплект #500HS-RK	Нажмите здесь, чтобы просмотреть комплекты уплотнений
25.) Артикул № 53-421 Домкрат трансмиссии грузового автомобиля грузоподъемностью 1-1/2 тонны Гидравлический ремонтный комплект уплотнений Комплект № 1500EX-RK	Нажмите здесь, чтобы просмотреть комплекты уплотнений
26.) Артикул № 53-424 Трансмиссионный домкрат 1-1/2 тонны (Сделано в Тайване) Гидравлический ремонтный комплект Комплект № 1500C-RK	Нажмите здесь, чтобы просмотреть комплекты уплотнений
27. ) Артикул № 53-424 Трансмиссионный домкрат 1-1/2 тонны (Сделано в Японии) Гидравлический ремонтный комплект уплотнений Комплект № 53-424-RK	Нажмите здесь, чтобы просмотреть комплекты уплотнений
28.) Артикул № 53-425 20-тонный гидравлический пресс с бутылочным домкратом Гидравлический ремонтный комплект уплотнений Комплект № TS22	Нажмите здесь, чтобы просмотреть комплекты уплотнений
29.) Артикул № 53-426 3/4-тонный мобильный моторный кран Гидравлический ремонтный комплект уплотнений Комплект № TAC34-RK	Нажмите здесь, чтобы просмотреть комплекты уплотнений
30. ) Артикул № 53-427 2-тонный мобильный моторный кран Гидравлический ремонтный комплект уплотнений Комплект № TAC2-RK	Нажмите здесь, чтобы просмотреть комплекты уплотнений
31.) Артикул № 53-428 Грузоподъемность 750 фунтов 4-колесная опора двигателя Комплект уплотнений для ремонта гидравлической системы Комплект № ES7504	Нажмите здесь, чтобы просмотреть комплекты уплотнений
32.) Артикул № 53-429 Стойка двигателя грузоподъемностью 1250 фунтов Гидравлический ремонтный комплект уплотнений Комплект № ES1250	Нажмите здесь, чтобы просмотреть комплекты уплотнений
33. ) Артикул #53-430 Колесная тележка 3/4 тонны Гидравлический ремонтный комплект уплотнений Комплект #WD1500-RK	Нажмите здесь, чтобы просмотреть комплекты уплотнений
34.) Артикул № 53-535 Домкрат напольный 2 1/2 тонны Гидравлический ремонтный комплект уплотнений Комплект № 250DP-RK	Нажмите здесь, чтобы просмотреть комплекты уплотнений
35.) Артикул № 53-538 Баллонный домкрат 20 тонн Комплект уплотнений для ремонта пневмодвигателя и гидравлики Комплект № 5302-RK	Нажмите здесь, чтобы просмотреть комплекты уплотнений
36. ) Изделие #PF500M Домкрат напольный 5 тонн, сделано в Японии Комплект уплотнений для ремонта гидравлики Комплект #PF500M-JPN-RK	Нажмите здесь, чтобы просмотреть комплекты уплотнений
37.) Артикул № TM200F Домкрат напольный 2 тонны Гидравлический ремонтный комплект уплотнений Комплект № TM200F-RK	Нажмите здесь, чтобы просмотреть комплекты уплотнений
38.) Изделие № 53-391A Пневматический/гидравлический домкрат 22 тонны (ТОЛЬКО ПЛАСТИКОВЫЙ ПНЕВМАТИЧЕСКИЙ ДВИГАТЕЛЬ) Ремонтный комплект пневматического двигателя и гидравлического уплотнения (пластиковый пневматический двигатель) Комплект #AJ22C-RKP	Нажмите здесь, чтобы просмотреть комплекты уплотнений
39. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики 2019 © Все права защищены. Карта сайта
