Как отремонтировать строительный фен — все виды поломок и их устранение – Мои инструменты

Содержание

• 1 Как устроен технический фен и что у него внутри
• 2 Принцип работы строительного фена и схема его устройства
• 3 Неисправности строительного фена их выявление и устранение
• 4 Общая проверка исправности фена мультиметром
• 5 Проверяем исправность сетевого провода
• 6 Проверка переключателя или кнопки
• 7 Как проверить исправность коллекторного двигателя фена
• 8 Ремонт спирали строительного фена и определение неисправности ТЭНа
• 9 Если перегорела плата строительного фена как отремонтировать
• 10 Выводы о ремонте строительного фена

Фен строительный или промышленный — это вовсе не обязательный инструмент домашнего мастера, однако его наличие позволяет реализовать целый ряд сложный работ. К таким работам относится снятие лакокрасочного покрытия, разъединение двух деталей, склеенных герметиком (автомобильные фары), а также нагревание материалов при обесшумливании автомобиля.

При частой и неправильной эксплуатации, инструмент может выйти из строя, поэтому подробно выясним, что представляет собой ремонт строительного фена, как найти поломку и устранить ее с минимальными затратами.

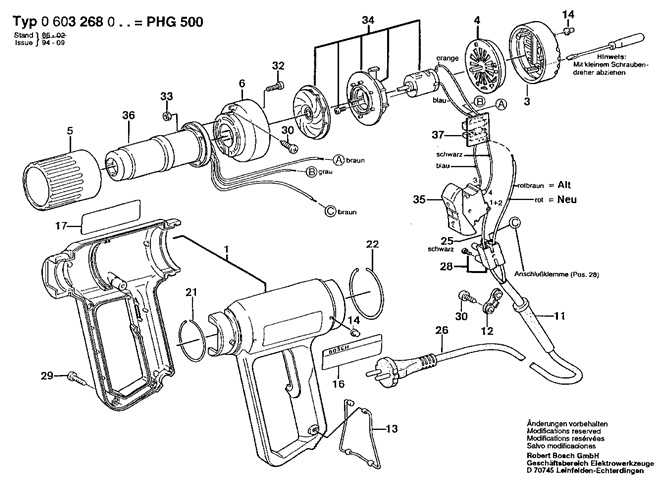

Как устроен технический фен и что у него внутри

Покупая фен, наверняка многие удивляются относительно невысокой стоимости этого прибора. Однако все дело в том, что конструкция этого инструмента настолько примитивна, что положительно отражается на его стоимости. Чтобы понимать, как работает промышленный фен, для начала выясним все составные эго элементы:

1. Корпус — в котором располагаются все составные элементы этого прибора. Изготавливается корпус преимущественно из ударопрочного и термостойкого пластика
2. Сетевой шнур — обеспечивает передачу тока на электроинструмент. Производители также выпускают фены автономного типа, то есть, аккумуляторные. Они менее популярны, так как стоят дороже сетевых за счет применения литий-ионных аккумуляторов
3. Кнопка включения и переключения режимов — большинство фенов оснащается переключателем, выполняющего функцию не только включения прибора, но еще и переключения режимов работы
4. Электромотор вентилятора — один из главных составляющих прибора. Его назначение заключается в том, чтобы обеспечивать обдув нагревающейся спирали целенаправленным потоком воздуха. Для этого на валу двигателя установлены лопасти, обеспечивающие обдув. На сетевых фенах используются двигатели постоянного тока. Их мощности вполне достаточно для обдува нагревающихся спиралей. За преобразование и понижение напряжения из 220В до 12В-18В отвечает инверторный преобразователь — плата, находящаяся рядом с электромотором. На бюджетных моделях фенов понижение напряжения на двигатель происходит за счет нагрузки на ТЭН
5. ТЭН — это нагревающаяся спираль, за счет которой создается горячий воздух. ТЭН состоит из спирали и керамического основания (на недорогих приборах вместо керамики применяется специальный фольгированный материал). На керамическое основание наматывается никель-хромовая спираль. Помещен ТЭН в металлической колбе цилиндрической формы

Это основные детали рассматриваемого инструмента. У фена вовсе не сложная конструкция, однако даже несмотря на это, ломается он чаще, чем шуруповерты, дрели и болгарки. Одним из самых слабых мест этого инструмента является нагревательная часть. Чтобы понять, как отремонтировать строительный фен своими руками, разберемся первоначально с принципом работы инструмента.

Принцип работы строительного фена и схема его устройства

Если сломался строительный фен, то для того, чтобы его отремонтировать самостоятельно, нужно знать не только конструкцию, но и принцип работы инструмента. Понимая, для чего нужен каждый элемент прибора, можно выполнить проверку его исправности, и устранить поломки. Сразу нужно отметить, что промышленные фены условно можно разделить на два типа:

• Бюджетные, которые имеют простейшую конструкцию. Отличительная особенность таких инструментов в том, что они имеют низкую стоимость, а в их комплектации отсутствует электронная плата управления
• Дорогие — в конструкции таких приборов используются электронные платы, а также полупроводниковые элементы, отвечающие за подачу напряжения на спираль и электродвигатель, а также микроконтроллеры, анализирующие данные. Есть также модели, оснащенные дисплеями и регуляторами, посредством которых можно более точно настроить температуру обдува

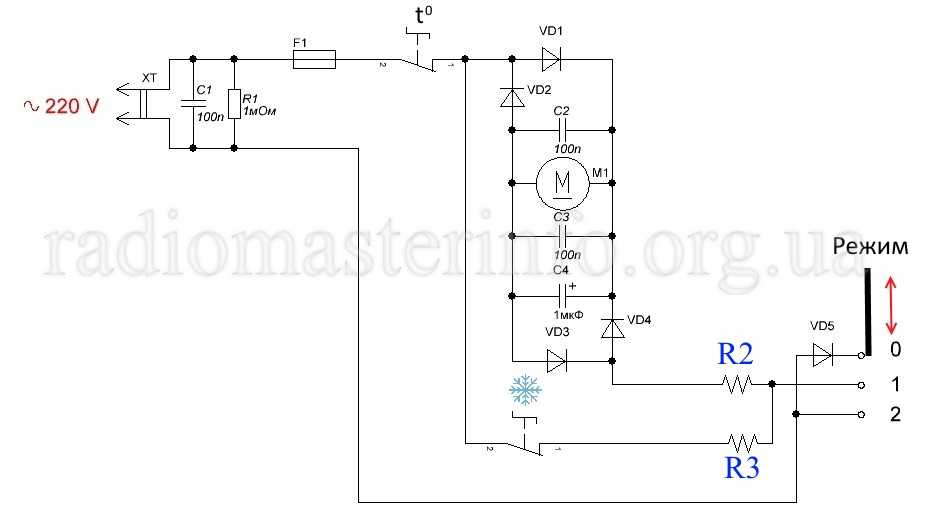

Электрическая схема работы простейшего строительного фена, который имеет две скорости вращения вала двигателя, представлена ниже.

Принцип работы строительного фена имеет следующий формат:

1. При включении кнопки фена в положение «1», происходит запуск двигателя с одновременным подключением тонкой спирали. Некоторые модели технических фенов имеют отдельную кнопку «Откл», которая отвечает за включение и отключение ТЭНов, как показано на фото ниже. При выключении кнопки, происходит слабый нагрев спиралей
2. Если кнопки отключения ТЭНов на фене нет, то спираль нагревается одновременно при включении инструмента. Основное напряжение подается на спираль, а остаточное на электродвигатель. В итоге получается, что ТЭН потребляет основную часть напряжения, а электродвигатель работает за счет падения напряжения, равняющееся от 12-18В
3. Перед кнопкой располагается сглаживающий фильтр — конденсатор C2, посредством которого исключаются перепады напряжения. На некоторых фенах встречаются ферромагнитные сердечники, сглаживающие ток
4. Питание поступает на выпрямительный диодный мост, посредством которого происходит выпрямление напряжения из переменного в постоянное, от которого работает электромотор
5. Если в конструкции фена имеется плата, то она отвечает за работу инструмента. На плате устанавливается тиристор, который распределяет напряжение на спираль и электродвигатель фена
6. При переключении кнопки в режим «2» происходит увеличение скорости вращения ротора электродвигателя, а также подключение дополнительной спирали ТЭНа — толстой нихромовой проволоки. В итоге фен работает на полную мощность, выдавая нагретый поток воздуха с максимальной температурой свыше 1000 градусов

Если происходит обрыв спирали, то двигатель фена не включится, но если из строя выходит двигатель, то все напряжение подается на ТЭН, что приводит к перегоранию нихромовой нити.

На большинстве приборов используются защитные элементы, предотвращающие перегрев спирали.

Чем больше в конструкции прибора переключателей, тем выше вероятность того, что может выйти из строя какой-нибудь их них. Зачастую причиной поломки строительных фенов является их неправильное использование, что влечет за собой перегорание спирали ТЭНа. Прежде всего, нужно обязательно запомнить три главных правила при эксплуатации рассматриваемого прибора:

• Всегда устанавливать прибор на специальную подставку в вертикальном положении, и никогда не класть его горизонтально. Горизонтальное положение фена допустимо только с остывшим ТЭНом, и если не соблюдать это главное правило, то происходит не только оплавление пластикового корпуса инструмента, но еще и выход из строя спиралей
• При включении прибора должен быть слышен звук работы двигателя.
  Если двигатель не включается, то фен нужно немедленно отключить. Достаточно нескольких секунд, чтобы произошло перегорание ТЭНа при неработающем вентиляторе. На большинстве инструментов имеются встроенные элементы — термопара, которые исключают перегрев спиралей и выход их из строя. Часто при включении инструмента, когда не запускается электродвигатель, перегорает предохранитель. Многие не знают о существовании такого защитного элемента, поэтому начинают ремонт с замены спирали. Однако достаточно заменить термопару, чтобы восстановить работоспособность рассматриваемого прибора
• Нельзя ронять фен, так как керамическое основание этого прибора сразу же повреждается. Поврежденная керамика приводит к тому, что происходит соприкосновение соседних спиралей, и как итог, они перегорают

Простейшая схема работы фена представлена на фото ниже. По принципу этой схемы работают не только бюджетные модели строительных фенов, но и бытовые.

Теперь подробно рассмотрим ремонт строительного фена своими руками. Причем для этого вовсе не обязательно знать основы электротехники и электроники, чтобы найти и устранить неисправность.

Неисправности строительного фена их выявление и устранение

Как отремонтировать строительный фен, спрашивают многие владельцы этого инструмента, столкнувшиеся с его неработоспособностью. Чтобы успешно найти причину неисправности и устранить ее, нужно соблюдать последовательность действий диагностирования поломок инструмента.

Для начала рекомендуется убедиться в том, что в подключаемой розетке имеется напряжение. Ведь часто случается так, что подключенный в сеть мощный электроприбор способствует срабатыванию автоматического выключателя. Чтобы иметь возможность работать прибором, и при этом исключить отключение автоматического выключателя, нужно снизить нагрузку на линии путем отключения мощных электроприборов — бойлера, стиральной машинки, вытяжки, электрического чайника и т.п.

Далее рассмотрим последовательность алгоритма по выявлению причин неисправности промышленного фена с последующим их устранением.

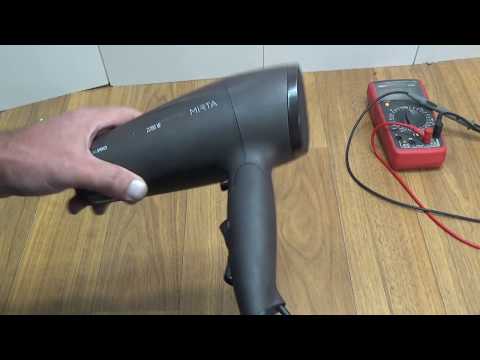

Общая проверка исправности фена мультиметром

Чтобы убедиться, что прибор вышел из строя, рекомендуется первым делом проделать следующие манипуляции:

1. Воспользовавшись мультиметром, произвести прозвонку инструмента
2. На мультиметре включить режим прозвонки диодов или измерения сопротивления
3. Прикоснуться щупами к выводам вилки электроинструмента
4. Произвести переключение кнопки фена в разные положения

При переключении кнопки на приборе должны изменяться показания, которые говорят о наличии сопротивления. Если показания не изменяются, значит уместно предположить о том, что в цепи имеется обрыв. Для уточнения причин, понадобится разобрать инструмент, выкрутив крепежные элементы, и произвести детальную диагностику.

Проверяем исправность сетевого провода

Как убедиться в том, что сетевой провод фена исправен. Визуально это сделать крайне проблематично, так как зачастую происходит повреждение жил внутри изоляции, и снаружи это не видно. Случается такое достаточно часто, особенно если вы пользуетесь китайскими фенами малоизвестных производителей.

Причем повреждение жилы возникает не только посредством механического воздействия, например, передавливание провода дверью, но еще и при длительной эксплуатации инструмента на максимальной мощности. Происходит это примерно так — жила нагревается, происходит ее подгорание, в результате чего медный материал становится хрупким, и легко переламывается. Диагностировать такую поломку можно посредством мультиметра:

1. Сначала нужно разобрать фен
2. Включить на мультиметре режим прозвонки
3. Подключить к одному контакту вилки щуп от мультиметра
4. Вторым щупом прибора поочередно коснуться контактов на клеммной колодке
5. Если в одном из контактов клеммной колодки происходит срабатывание звукового сигнала прибора, значит одна жила в порядке
6. Переключаем щуп на второй контакт вилки, и повторяется процедура. Теперь мультиметр должен издать звуковой сигнал при прикосновении ко второму контакту клеммной колодки

Если же мультиметр пищит, значит сетевой кабель исправен, и не нуждается в ремонте или замене. Если же прибор не издает звуковой сигнал при прикосновении к одному из контактов, то это говорит о повреждении жилы сетевого провода. Провод в таком случае рекомендуется заменить, так как найти место его повреждения практически невозможно. Если же есть цель найти место повреждения жилы сетевого провода, то в этом поможет индикаторная отвертка.

Есть еще один случай, когда прибор издает сигнал при прикосновении щупом к обоим контактам клеммной колодки. Это говорит о том, что жилы провода замкнулись, и кабель также необходимо заменить.

Это интересно! Неисправность сетевого провода может проявляться в случае эксплуатации прибора, когда при работе происходит его самоотключение. Такое самоотключение говорит о слабом контакте в проводе, поэтому прибор во время замеров может показывать положительный результат, но инструмент при этом работает с перебоями. Устранить неисправность поможет замена сетевого провода.

Проверка переключателя или кнопки

Далее необходимо убедиться в исправности кнопки фена. Часто на переключателе образуются окислы и нагар, которые не позволяют замкнуть контакты для протекания электрического тока. Чтобы убедиться в том, что кнопка фена исправна, нужно также воспользоваться мультиметром. Для этого следует в режиме прозвонки прибора коснуться щупами выводов кнопки. В отключенном положении прибор не должен «пищать», а при включении первого или второго режима, мультиметр издает звуковой сигнал.

Этот сигнал является знаком того, что причина, почему не включается строительный фен, заключается в неисправности других узлов инструмента. Если же манипуляции по проверке кнопки приводят к выводу, что она неисправна, то следует разобрать ее и почистить контакты. На некоторых моделях фенов переключатели представлены неразборного типа, поэтому их нужно просто заменить.

Это интересно! Часто у многих возникают подозрения на неисправность сглаживающего сетевые помехи конденсатора. Этот конденсатор желтого цвета подключен к кнопке, и осуществляет фильтрацию сетевых помех, предотвращая при этом выход из строя элементов электроники фена, а также двигателя и спирали. Если конденсатор неисправен, то на работу фена этот никак не повлияет, однако его поломка может в последующем стать причиной выхода из строя выпрямительных диодов, микроконтроллера, тиристора, резисторов и прочих элементов микросхемы. Поломку конденсатора легко определить визуально, если он надулся, значит неисправен.

Как проверить исправность коллекторного двигателя фена

Если есть подозрения на то, что неисправен двигатель, то проверить его можно двумя способами:

1. Прозвонить мультиметром
2. Подключить к источнику постоянного напряжения соответствующей величины. При этом учитывайте, что плату с диодным мостом нужно отсоединить. Чтобы ее не отсоединять, можно подключить к источнику переменного напряжения соответствующей величины, на которую рассчитан двигатель

Для прозвонки электромотора мультиметром, нужно подключить щупы к выводным контактам устройства. Наличие сопротивления говорит о том, что обмотка прибора не повреждена. Для того, чтобы убедиться в исправности этой детали, можно подать на него питание величиной 12-18В. Обычно напряжение питания двигателя фена указывается на корпусе, поэтому учитывайте это значение, чтобы не «спалить» обмотку ротора.

Ремонт спирали строительного фена и определение неисправности ТЭНа

От бывалых специалистов можно услышать такой совет, что если на промышленном фене перегорела спираль, то проще купить новый инструмент. Зачем же покупать новый фен, когда можно отремонтировать или заменить спираль фена.

Однако перед тем, как выяснить способ ремонта спирали фена, рассмотрим особенности диагностики ее неисправности. Принцип диагностики спирали фена следующий:

1. Для начала нужно извлечь нагревательный элемент из металлической колбы
2. Далее следует произвести осмотр подключения проводов к контактам спирали ТЭНа. Очень часто причиной неисправности фена является банальное отсоединение одного из проводов или окисление контактов
3. Включить мультиметр в режим измерения сопротивления, и подключить к контактам спирали. На фене используется 1 и более спиралей, что зависит от схемы и количества скоростей инструмента
4. Спирали должны иметь сопротивление, и если прибор показывает нулевое значение, значит нарушена целостность нихромовой нити. Со временем от воздействия высоких температур никель-хромовая нить теряет свои свойства, и становится хрупкой, и поэтому выходит из строя

Если же диагностика показывает, что спирали исправны, и имеют сопротивление, а фен при этом не работает, то поломка скрывается непосредственно в термопредохранителе — термопара. Это элемент, который предотвращает перегрев спирали, однако под воздействием высоких температур, термопара также может выйти из строя. Принцип ее работы заключается в том, что при увеличении температуры, происходит изменение сопротивления в цепи. Проверить исправность термопары можно мультимером, измерив сопротивление. Если элемент исправен, то прибор покажет значение сопротивления, а если вышел из строя, то сопротивление будет нулевым.

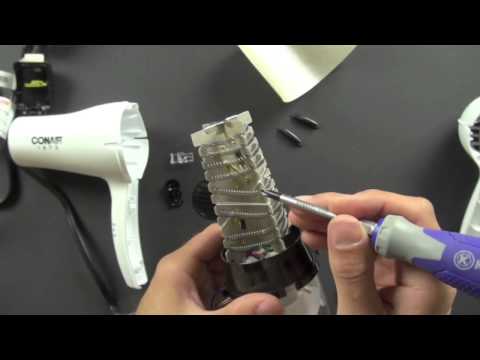

Теперь рассмотрим ситуацию, когда из строя вышла спираль фена. Что делать, если спираль оборвана, и как ее отремонтировать? Чтобы произвести ремонт нихромовой спирали строительного фена, понадобится воспользоваться мелкими соединительными элементами, то есть болтиком с гайкой. Именно при помощи этих деталей можно соединить нихромовую спираль фена. Пайка спирали не поможет, так как никель-хромовый материал не пропаивается. Чтобы отремонтировать спираль фена, понадобится изначально найти место обрыва, а затем выполнить следующие действия:

1. Оценить состояние спирали. Если она не просто имеет обрыв, но и повреждения в разных местах, то рекомендуется ее заменить
2. Обрыв устраняется путем соединения двух частей спирали, используя для этого маленькие болтики с гайками. Соединяемые участки должны быть прочными
3. Соединение спирали резьбовыми соединителями, способствует увеличению сопротивления, поэтому учтите, что температура нагрева инструмента будет снижена

Как видно, отремонтировать спираль строительного фена вовсе не трудно. Если ТЭН не подлежит ремонту, то его можно заменить. Для этого понадобится купить новую спираль соответствующей длины, и заменить ее. Кроме замены спирали, можно также купить новый нагревательный элемент в сборе для вашей марки и модели фена. Однако найти новые ТЭНы можно далеко не для всех моделей фенов. Наиболее популярные производители рассматриваемых инструментов:

• Интерскол
• Зубр
• Макита
• Хитачи
• Штурм

Покупать самый дешевый вариант фена не рекомендуется, но если инструмент нужен только для одноразового применения, то не имеет смысла переплачивать за фирменный прибор, который стоит в 2-3 раза больше. Отремонтировать строительные фены достаточно легко, если подойти к этому вопросу правильно. Для этого нужно соблюдать четкую последовательность действий, чтобы выявить поломку, и максимально быстро и легко ее устранить.

Если перегорела плата строительного фена как отремонтировать

Не редко встречаются поломки, связанные с электроникой. На бюджетных вариантах строительных фенов используется только одна плата — выпрямительный диодный мост. Проверить исправность диодов можно при помощи мультиметра, и если перегорел один диод, то двигатель не запустится. Определив неисправный диод, его следует заменить, воспользовавшись паяльником.

Если на строительном фене применяется инверторная плата, то на ней может выйти из строя любой элемент электроники. Для того, чтобы понять, какой элемент вышел из строя на плате, нужно произвести визуальный осмотр. Обычно сгоревшие элементы проявляются внешне по признакам почернений. Чтобы отремонтировать плату строительного фена, понадобятся минимальные знания электроники, а также уметь пользоваться паяльником. Мультиметром можно проверить исправность всех элементов на плате, и заменить вышедшие из строя.

Это интересно! Если повреждена керамическая часть, то в этом случае рекомендуется купить новый ТЭН, который может стоить практически столько же, как и сам инструмент. Именно поэтому в случае невозможности произвести самостоятельный ремонт, следует взвесить стоимость запчастей и нового фена, на основании чего принять правильное решение.

Выводы о ремонте строительного фена

Столкнувшись с неисправностью фена, немаловажно обратить внимание на начальные признаки поломки. Ведь проявляются эти поломки разными способами:

• Фен не включается
• Работает только один из двух или более режимов
• Включается, но при работе отключается
• Работает вентилятор, но фен при этом не греет
• Не работает вентилятор — в этом случае срабатывает защита, которая исключает перегрев спиралей и их нарушение целостности

Подробное пошаговое описание, как выполняется ремонт строительного фена самостоятельно, рассмотрено в материале. Видео инструкция ниже поможет найти поломку, и устранить ее своими руками. Стоит помнить, что срок службы промышленного фена зависит, прежде всего, от правильности его применения и хранения. Если прибор хранится в гараже, то перед его использованием, рекомендуется продуть спирали компрессором. Порой несоблюдение самых простых правил эксплуатации электроинструмента, приводит к тому, что они выходят из строя намного раньше и быстрее, чем ожидается.

Публикации по теме

Ремонт монтажного фена своими руками пошаговое описание с чего начать

В арсенале у домашнего мастера кроме дрели, шуруповерта, перфоратора и лобзика, должен также присутствовать строительный фен. Это прибор, который имеет простую конструкцию, и применяется для выполнения разных работ — от снятия лакокрасочного покрытия до растапливания льда. Принцип работы инструмента подобен бытовому фену, которым пользуются женщины для высушивания волос. При эксплуатации не исключается возникновение разных поломок, поэтому разобраться в вопросе о том, как выполняется ремонт строительного фена, является достаточно актуальным.

Что такое строительный фен и его конструктивные особенности

Феном строительным называется инструмент, который по конструкции похож с бытовым феном, но главной его отличительной особенностью является более мощный электромотор и нагревательный элемент. Внутри корпуса, который обычно представлен в виде ударопрочного пластика, находятся такие элементы, как электромотор, нагревательные элементы в виде спиралей и вентилятор. Кроме основных элементов, в конструкции оборудования имеются также следующие детали:

1. Кнопка выключения — некоторые модели строительных фенов имеют кнопки со встроенными регуляторами температуры
2. Регулятор температуры — устройство, посредством которого происходит настройка температуры нагрева воздуха, выходящего из сопла инструмента
3. Сменные насадки — комплектуются практически все модели строительных фенов. Насадки крепятся на сопло, что позволяет использовать прибор для выполнения разных видов работ

С принципом работы рассматриваемого прибора может разобраться даже ребенок, однако фен — это далеко не детский инструмент, к эксплуатации которого требуется соответствующий подход. Работа прибора заключается в выполнении следующих действий:

• При запуске инструмента, одновременно начинает работать электродвигатель и ТЭН
• На вал двигателя крепится вентилятор, назначение которого в том, чтобы обеспечивать вывод потока горячего воздуха из сопла и одновременно охлаждать нагревательные спирали, предотвращая их расплавление
• Если двигатель не будет работать, то ТЭН перегреется и выйдет из строя уже через несколько секунд после включения прибора (при условии отсутствия защиты)
• Если не будут работать ТЭНы, то из сопла инструмента будет выходить только холодный поток воздуха

Если в один момент фен перестает работать, то не спешите покупать новый прибор. Не стоит торопиться обращаться в специализированные сервисные центры, так как ремонт можно сделать своими руками. Заключается суть ремонта в том, чтобы отыскать причину неисправности, и устранить ее. Для устранения поломок имеются два способа — замена неисправной детали или попытка восстановления ее работоспособности.

Это интересно! В отличие от дрели или перфоратора, монтажный фен состоит из электрической части, поэтому практически все поломки, связанные с его неисправностью — это неисправности электрики.

Какие поломки встречаются в конструкции строительных фенов

Не имеет значения, какой марки и модели строительный фен — Энкор, Интрескол, Интертул, Бош, Эдон и другие, так как рано или поздно, все они ломаются. Связано это непосредственно с неправильной эксплуатацией оборудования. Если мастер халатно относится к применению рассматриваемого прибора, то уже в скором времени обязательно понадобится его ремонт. Произвести ремонт строительного фена не составит большого труда, если имеется представление о его конструкции и принципе работы. Поломки фена можно классифицировать на два типа:

• Основные и незначительные — это когда неисправность прибора связана с перегибом шнура, поломкой кнопки выключения, а также выходом из строя регулятора
• Глобальные поломки — это когда неисправность инструмента связана с выходом из строя двигателя и ТЭНов

В любом случае, выявить на глаз поломку фена без его разборки невозможно, поэтому начинать ремонт инструмента следует с поиска поломки. Незначительные поломки можно устранить без замены деталей, например, когда отсутствует контакт в питающем проводе. Провод обеспечивает питание не только на электромотор, но еще и на нагревательные элементы. Если перебит провод, то инструмент не будет работать вовсе, а если неисправность связана с неработоспособностью двигателя или ТЭНа, то поиск необходимо проводить непосредственно в этих узлах.

Это интересно! Чтобы найти поломку, понадобится разобрать инструмент. В зависимости от модели, количество крепежных винтов может отличаться, однако принцип разборки заключается в том, что первоначально следует выкрутить все крепежи.

Как найти поломку в строительном фене и устранить ее

Начинать ремонт строительного фена надо с самого начала, продвигаясь от меньшего к большему. Сначала надо убедиться в том, что в розетке имеется электроэнергия. Ведь часто неисправная работа прибора связана с отсутствием напряжения в сети. Используя мультиметр или индикаторную отвертку, следует проверить наличие напряжения. Если с розеткой все в порядке, тогда производится проверка питающего провода. Для этого в режиме прозвонки мультиметра, следует проверить исправность каждой жилы провода.

Если провод перебит или нарушена его изоляция, то ремонт в таком случае заключается в соединении жилы и последующей ее изоляцией. Если причина поломки не в проводе и розетке, тогда приступаем к глобальному поиску неисправностей.

1. Если фен не включается — в таком случае проверить необходимо исправность кнопки включения, двигателя и ТЭНа. Если неисправен регулятор, то прибор будет работать, но при этом невозможно будет выставить нужную температуру нагрева
2. Если прибор работает с перебоями — при неисправности электромотора, будут возникать сбои с работой инструмента. Проявляются они достаточно просто — не работает нагревательный элемент или включается ТЭН, но при этом вентилятор не дует горячий воздух
3. При переключении режимов работы, прибор постоянно работает в одном режиме. Это означает, что из строя вышел регулятор температуры. Принцип работы этого элемента влияет на увеличение температуры нагревательных спиралей, а также частоты вращения вентилятора

 Так как инструмент состоит из электрических элементов, то для диагностики понадобится воспользоваться мультиметром. С его помощью можно выявить точную поломку, и устранить ее. Для начала рассмотрим виды неисправностей фена монтажного по электронике.

Неисправности в электронике фена

При работе инструмента из строя могут выйти элементы электроники — диоды и конденсаторы. Диоды в конструкции прибора нужны для выпрямления поступающего переменного тока в постоянный. На фенах используются маломощные электромоторы постоянного тока, что позволяет значительно снизить потребление электроэнергии, а также увеличить производительность оборудования.

При скачках напряжения прежде всего страдают именно эти элементы, поэтому с целью сглаживания напряжения, в конструкции применяется ферритовый сердечник. Кроме того, на схеме имеются конденсаторы, предназначенные для сглаживания величины напряжения, исключая тем самым выход из строя электромотора. В конструкции электроприбора часто встречаются такие виды неисправностей:

1. Окисляются контакты кнопки пуска
2. Образование окислов на контактах регулятора скорости
3. Возникновение отложений на контактах ТЭНа
4. Выход из строя резисторов, конденсаторов, диодов и симистора. Для выявления неисправностей в этих элементах понадобится мультиметр

Чтобы проверить целостность резистора, необходимо мультиметром измерить их величину сопротивления. Проверка диодов выполняется путем прозвонки. В одном направлении диоды пропускают ток, а в обратном ограничивают его протекание. Для проверки исправности конденсатора, понадобится перевести регулятор прибора в измерение емкости, и установить предварительно отпаянный элемент в специальные углубления устройства. Чтобы не отпаивать элемент, можно прикоснуться к его ножкам щупами, и проверить емкость.

Это интересно! Определить неисправность конденсатора можно по внешнему его виду. Его неисправность проявляется путем вздутия элемента, что обусловлено протеканием через элемент большого тока.

Устранить поломки элементов электроники на плате можно быстро путем их перепайки на аналогичные по величине. Для этого понадобится паяльник, а также олово и канифоль. Чтобы вернуть исправность фену, достаточно заменить один элемент, и продолжить эксплуатацию прибора.

Если из строя выходит электромотор

Если диагностика показывает, что из строя на монтажном фене вышел электромотор, то его следует заменить. На фенах двигатели постоянного тока состоят из ротора (якоря) с обмоткой, а также статора из магнитов. Для подачи тока на якорь, в конструкции двигателя используется коллектор. Он состоит из медных пластин, которые соединены с выводами обмотки ротора. Если возникает неисправность двигателя, то достаточно заменить якорь, чтобы продолжить эксплуатацию электроинструмента.

Это интересно! При выборе нового якоря, понадобится указать марку и модель своего инструмента, так как двигателя разных производителей отличаются по размерам.

Когда возникает неисправность нагревательной спирали

Если на фене из строя выходит нагревательная спираль, то для ее ремонта можно воспользоваться паяльником или заменить этот элемент, что будет намного надежней. Спираль из специального термостойкого металла, намотана на керамическую часть. При включении прибора, происходит нагрев спиралей, а вентилятор, приводящийся в действие от электромотора, нагнетает воздух, охлаждая при этом ТЭНы. Если перегорает ТЭН в одном месте, то прибор работать не будет.

Причинами неисправности ТЭНа являются такие факторы:

• Значительный перегрев спирали, который приводит к нарушению целостности элемента
• Скачки напряжения, что также способствует пробою в спирали
• Износ — при регулярном применении инструмента, наблюдается ускоренный износ спиралей и их выход из строя

Если из строя вышла спираль на фене, то ее можно заменить, но исключительно на аналогичную по длине и диаметру. Параметры проволоки необходимо учитывать для того, чтобы исключить вероятность ее перегорания от мощности прибора. Недостаточное сопротивление спирали повлечет за собой ускоренный износ ТЭНа, а высокое наоборот повлечет за собой снижение производительности прибора. При покупке запчастей для фена, необходимо опираться непосредственно на марку и модель.

Выводы о ремонте строительных фенов своими руками

Ремонт строительного фена своими руками выполнить вполне реально, если подойти к этому вопросу с правильной стороны. Для устранения поломки порой не нужно разбирать инструмент, так как дефект может скрываться в кабеле. Для этого в кабеле необходимо отыскать место повреждения, и переизолировать кабель. После разборки инструмента, его необходимо осмотреть, очистить и провести диагностику.

За время эксплуатации инструмента могут возникнуть разные поломки, устранить которые можно своими руками. Одной из самых частых причин поломок являются неисправности с элементами на схеме. При ремонте также необходимо учитывать, что питание на двигатель поступает через спираль, поэтому если неисправен нагревательный элемент, то и двигатель соответственно работать не будет. Чтобы убедиться в работоспособности мотора, необходимо проверить его на автономном источнике питания на 12В.

Подводя итог, надо отметить, что если починить строительный фен не получается, то можно купить новый в интернет магазине Цилиндр. В каталоге магазина представлено много разных моделей инструментов, которые обязательно будут полезны не только в хозяйстве.

Как починить фен – Как починить мелкую бытовую технику: советы и рекомендации

Фены сочетают в себе оба типа мелких бытовых приборов: те, которые нагревают, и те, которые что-то двигают. Таким образом, фен включает в себя как нагревательный элемент, так и двигатель вентилятора.

Большинство людей не утруждают себя устранением даже самых простых неисправностей своих фенов, потому что их замена, как правило, недорога. Их проще выкинуть и купить новые. Однако в долгосрочной перспективе может оказаться более эффективным купить фен более высокого качества и выполнить большую часть ремонта самостоятельно.

Реклама

Как работают фены

Персональные фены бывают разных форм и размеров, но все они содержат одни и те же компоненты и работают одинаково. Типичный фен включает в себя переключатель включения / выключения, переключатель скорости вентилятора, вентилятор и двигатель, тепловой выключатель, нагревательный элемент и термовыключатель.

Переключатель нагрева регулирует количество тока, подаваемого на нагревательный элемент, тем самым контролируя тепло, подаваемое феном. Переключатель скорости вентилятора регулирует скорость двигателя вентилятора и вентилятора, тем самым контролируя силу потока воздуха, подаваемого феном. Термовыключатель, функция безопасности, отключает нагревательный элемент, если он становится слишком горячим.

Как отремонтировать фен

Обычно ремонт фена включает обслуживание выключателя, вентилятора, нагревательного элемента и термовыключателя.

Обслуживание переключателя: Переключатели включения/выключения, скорости вентилятора и обогрева работают одинаково. Они контролируют ток, идущий к фену, вентилятору или элементам.

Некоторые переключатели имеют только два положения: включено или выключено, высокое или низкое. У других их три и более. Однако все они проверяются и заменяются одинаково. Вот как проверить переключатель фена:

Шаг 1: Отключите фен от сети, осторожно отвинтите и снимите корпус. Винты обычно утоплены рядом с вентиляционным отверстием двигателя.

Шаг 2: Переключатели будут установлены в ручке или основном корпусе между электрическим шнуром, двигателем вентилятора и нагревательным элементом. Снимите переключатель и отсоедините его.

Шаг 3: Используя тестер непрерывности или мультитестер, убедитесь, что переключатель работает должным образом. То есть переключатель включения/выключения будет указывать на разомкнутую цепь (индикатор непрерывности не горит) в положении OFF и на замкнутую цепь (индикатор непрерывности горит) в положении ON.

Переключатели скорости вентилятора и переключатели нагревательных элементов будут показывать непрерывность во всех настройках.

Обслуживание вентилятора: Вентилятор в фене втягивает воздух через вентиляционное отверстие и выталкивает его через сопло. Переключатель скорости вентилятора подает на него электрический ток.

Вентиляторы для фенов, как правило, довольно долговечны. Основными причинами проблем являются волосы и

влага — два элемента, которые в изобилии присутствуют в ванной комнате.

Волосы, ворсинки и другой мусор могут засорить сетчатый фильтр воздухозаборника. Для очистки используйте сжатый воздух или зубную щетку с мягкой щетиной.

“”

Publications International, Ltd. Сетчатый фильтр можно очистить от отложений с помощью зубной щетки с мягкой щетиной.

Влага может повредить любой двигатель из-за короткого замыкания компонентов. Чтобы проверить и отремонтировать вентилятор и двигатель фена:

Шаг 1: Выверните винты корпуса и снимите корпус.

Шаг 2: Снимите и осмотрите лопасти вентилятора, при необходимости отремонтируйте или замените их.

Шаг 3: Проверьте двигатель с помощью тестера непрерывности, чтобы убедиться, что ток имеет замкнутый путь (горит индикатор непрерывности) через двигатель. Если нет, снимите и замените двигатель на другой с такой же мощностью и размером.

Если двигатель на замену не может быть найден или если он стоит более половины стоимости нового фена, рассмотрите возможность замены всего фена.

Обслуживание нагревательного элемента: Нагревательный элемент в фене представляет собой непрерывную проволоку с высоким сопротивлением, намотанную на непроводящую рамку. Устанавливается в патрубке прибора или на выходном вентиляционном отверстии. При подаче на него электрического тока элемент нагревается. Соседний вентилятор прогоняет воздух мимо элемента, нагревая его до того, как он выйдет из сопла. Чтобы проверить элемент фена, если вы подозреваете проблему:

Шаг 1: Снимите корпус фена и защитный элемент.

Шаг 2: Найдите два провода, ведущих к элементу. Визуально осмотрите провода и катушки элементов на наличие очевидных разрывов или мусора.

Шаг 3: Используйте тестер непрерывности или мультитестер для проверки непрерывности. Цепь между двумя проводами должна быть замкнута (горит индикатор непрерывности). Если нет, проверьте термовыключатель.

Шаг 4: Если термовыключатель работает правильно, замените нагревательный элемент точно такой же деталью.

Обслуживание термовыключателя: Термовыключатель находится в блоке элементов большинства электрических фенов. Биметаллический термостат предназначен для отключения элемента фена, если он становится слишком горячим. Для проверки термовыключателя:

Шаг 1: Откройте корпус и получите доступ к узлу элемента.

Шаг 2: Найдите и осмотрите термовыключатель на наличие мусора, деформации или обесцвечивания.

Шаг 3: Очистите места контакта наждачной бумагой. Освободите мусор несколькими короткими струями сжатого воздуха, удерживая их на достаточном расстоянии, чтобы не повредить провода чувствительного элемента.

Так что, прежде чем выбросить неисправный фен, тостер или другую мелкую бытовую технику, убедитесь, что решить проблему непросто. Советы, приведенные в этой статье, помогут вам снова привести в порядок все необходимое для дома.

^© Publications International, Ltd.

​

Процитируйте это!

Пожалуйста, скопируйте/вставьте следующий текст, чтобы правильно цитировать эту статью HowStuffWorks.com:

Fix-It Club «Как ремонтировать мелкую бытовую технику» 4 мая 2006 г.
HowStuffWorks.com. 22 апреля 2023 г.

Ремонт фена | Как ремонтировать мелкую бытовую технику

Искать ВСЕ ремонты:

В этом руководстве по ремонту фена рассказывается, как работает фен, что часто выходит из строя, как определить проблему с феном и какие детали и инструменты вам потребуются для ее устранения. Затем в нем даются простые пошаговые инструкции по разборке обычного фена и обслуживанию термовыключателя фена. В этом руководстве Fix-It также содержится дополнительная информация о ремонте электрического шнура, ремонте двигателя, ремонте выключателей, ремонте нагревательных элементов и ремонте вентиляторов.

Как работает фен?

Компоненты фена: нагревательный элемент, двигатель вентилятора и органы управления.

Электрический фен создает мгновенную струю горячего, теплого или даже холодного воздуха для сушки и укладки волос, однако многие модели достаточно легки, чтобы их можно было держать в одной руке, что позволяет легко направлять поток воздуха. Сушилка содержит очень длинную катушку из тонкой проволоки, которая выделяет тепло. Струя воздуха, выдуваемая вентилятором за нагревательным элементом, переносит это тепло через сопло в выбранном вами направлении. Если поток воздуха затруднен и воздух становится слишком горячим, термостат отключает питание, чтобы предотвратить перегорание двигателя.

Типичный фен включает в себя выключатель, переключатель скорости вентилятора, вентилятор и двигатель, а также переключатель нагрева. Сушильные машины с колпаком большего размера работают по тем же принципам с теми же ключевыми деталями, поэтому применяются те же инструкции по ремонту. Щетки для укладки с подогревом практически одинаковы по функциям, деталям и ремонту.

Что может пойти не так с феном?

Поскольку фены представляют собой простые небольшие приборы, мало что может пойти не так. Электрический шнур может быть неисправен, прибор может не нагреваться, а вентилятор может не работать. Вот об этом.

Наконечник Fix-It

Фены будут перегреваться, и термостат отключит их, если вентиляционное отверстие забьется волосами или пылью. Периодически чистите щеткой или пылесосьте решетку и сетчатый фильтр. Также время от времени затягивайте винты, чтобы волосы и влага не попали в корпус.

Как определить неисправность фена?

Снимите крепеж, скрепляющий половинки корпуса. Аккуратно разделите половинки, потому что некоторые переключатели выпадут.

Вот с чего начать поиск, если ваш фен неисправен:

• Если прибор вообще не работает, убедитесь, что в розетке есть питание, и проверьте электрический шнур.
• Если он по-прежнему не работает, разберите его, чтобы проверить термовыключатель и, при необходимости, отремонтировать. Также проверьте двигатель, переключатели и нагревательный элемент с помощью мультиметра.
• Если вентилятор не работает при всех настройках, проверьте переключатель вентилятора и выполните обслуживание, если он неисправен.
• Если сушилка не нагревается при всех настройках, проверьте выключатель нагрева и при необходимости выполните обслуживание.
• Если вентилятор работает, но не нагревает, проверьте выключатель нагрева и нагревательный элемент и при необходимости выполните техническое обслуживание.
• Если обогрев работает, а вентилятор нет, проверьте переключатель скорости вентилятора и двигатель вентилятора и выполните техническое обслуживание, если они неисправны.

Наконечник Fix-It

Нагревательные элементы внутри фена (и тостера тоже) сделаны из очень тонкой проволоки. Обращайтесь с ними с особой осторожностью, чтобы убедиться, что они не повреждены при ремонте других компонентов. Кроме того, осмотрите их на предмет поломок и отремонтируйте или замените те, которые выглядят изношенными или сломанными.

Что нужно для ремонта фена?

Некоторые запасные части для фенов можно купить в небольших магазинах запчастей для бытовой техники и в крупных хозяйственных магазинах. Или вы можете обратиться к производителю или онлайн-дилерам запчастей для запасных частей. Для работы с феном могут понадобиться следующие инструменты:

• Отвертки
• Ключи
• Мультиметр

Каковы шаги по ремонту фена?

Разборка обычного фена:

Убедитесь, что вы разложили компоненты так, чтобы их было легче собрать после того, как вы почините фен.

1. Отключите осушитель от сети.
2. Снимите насадку фена и фильтр. В некоторых моделях они удерживаются за счет натяжения, а в других – с помощью небольшого винта в месте соединения насадки или фильтра с основным корпусом.
3. Если в блоке есть сетка входного фильтра, снимите и очистите ее.
4. Выверните винты, скрепляющие корпус, и снимите корпус.
5. Найдите все переключатели, вентилятор и двигатель, затем проверьте их. В некоторых случаях вы можете увидеть очевидные повреждения или проблемы, которые можно быстро устранить. Или вам может понадобиться найти и установить запасные части.

Снимите и очистите сетчатый фильтр фена.

Обслуживание термовыключателя фена:

1. Откройте корпус, как указано выше, чтобы открыть узел нагревательного элемента.
2. Осмотрите термовыключатель на наличие повреждений или обесцвечивания. Термовыключатель будет подключен к одному из двух проводов, идущих от электрического шнура и внутрь корпуса.
