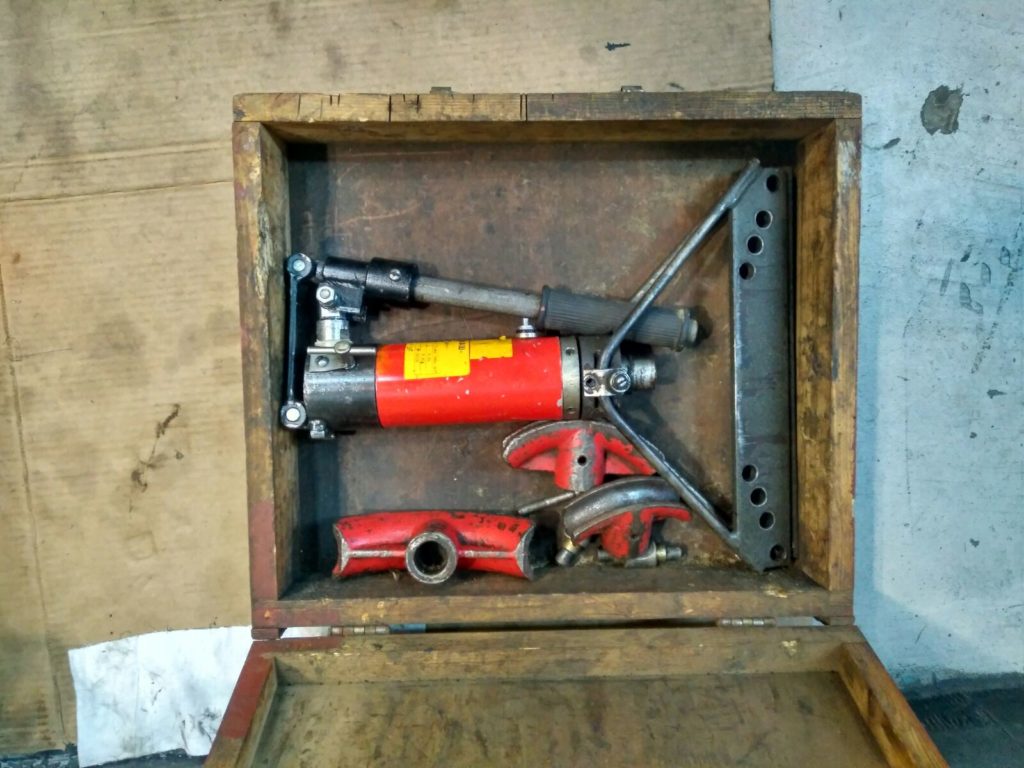

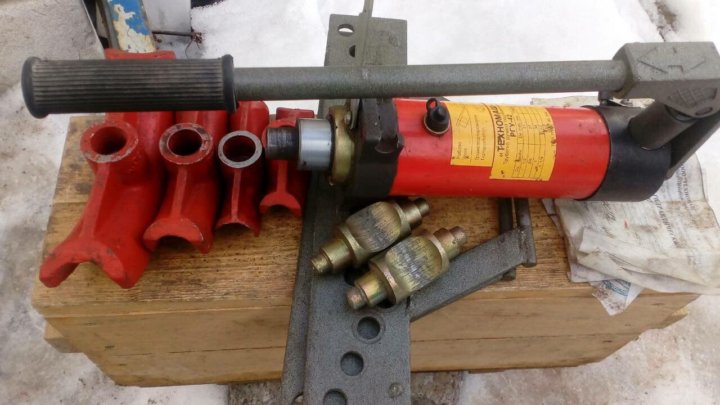

Гидравлический трубогиб — специальный механизм, который сгибает стальные, квадратные и круглые трубы под определенным углом без нагревания или распила.

Если заготовка согнута неправильно, возможна ее дальнейшая деформация или разрушение.

Высокая производительность и способность обрабатывать толстостенные трубы нашла применение при монтаже водоснабжения и водоотведения, отопительных и газовых систем.

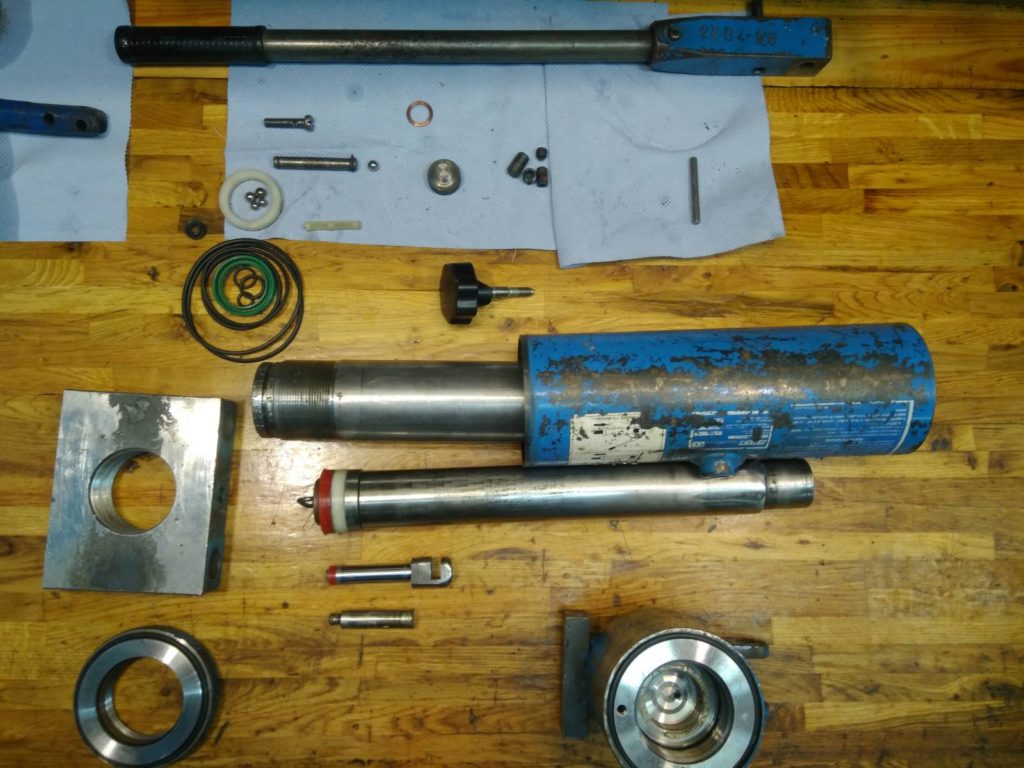

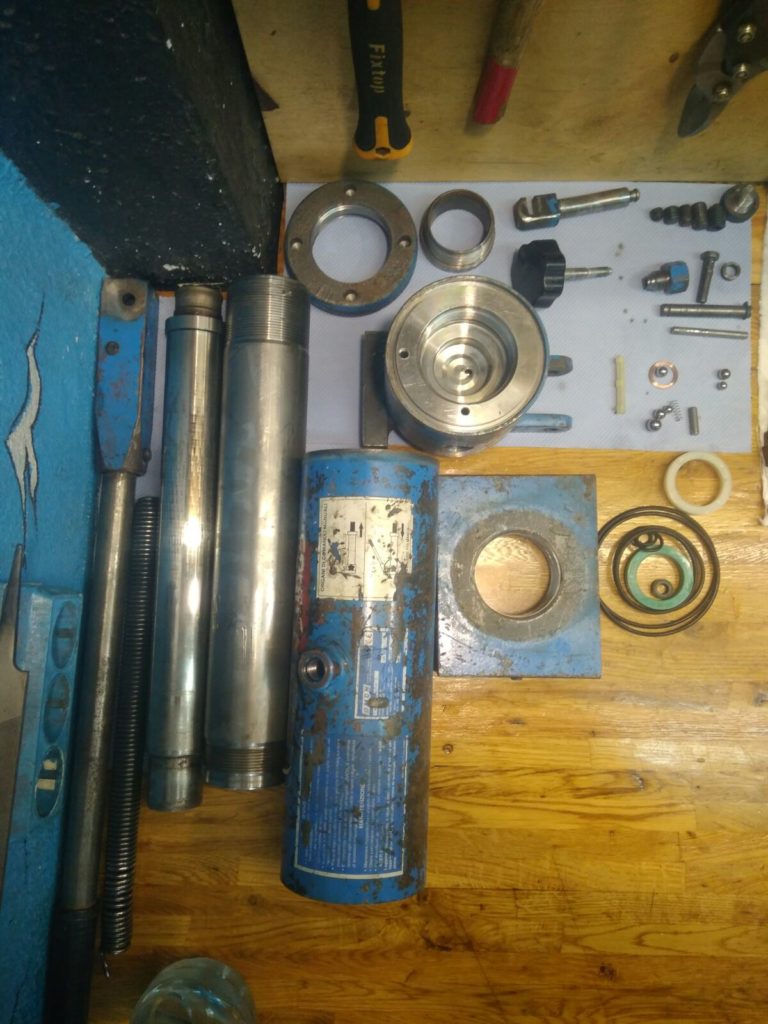

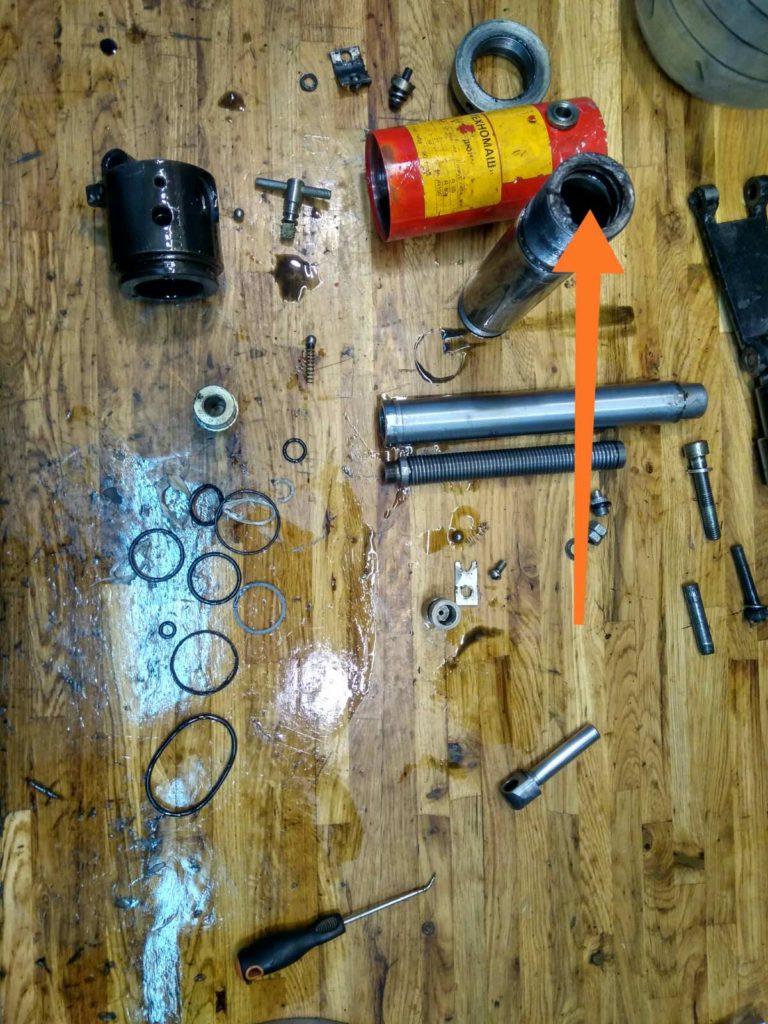

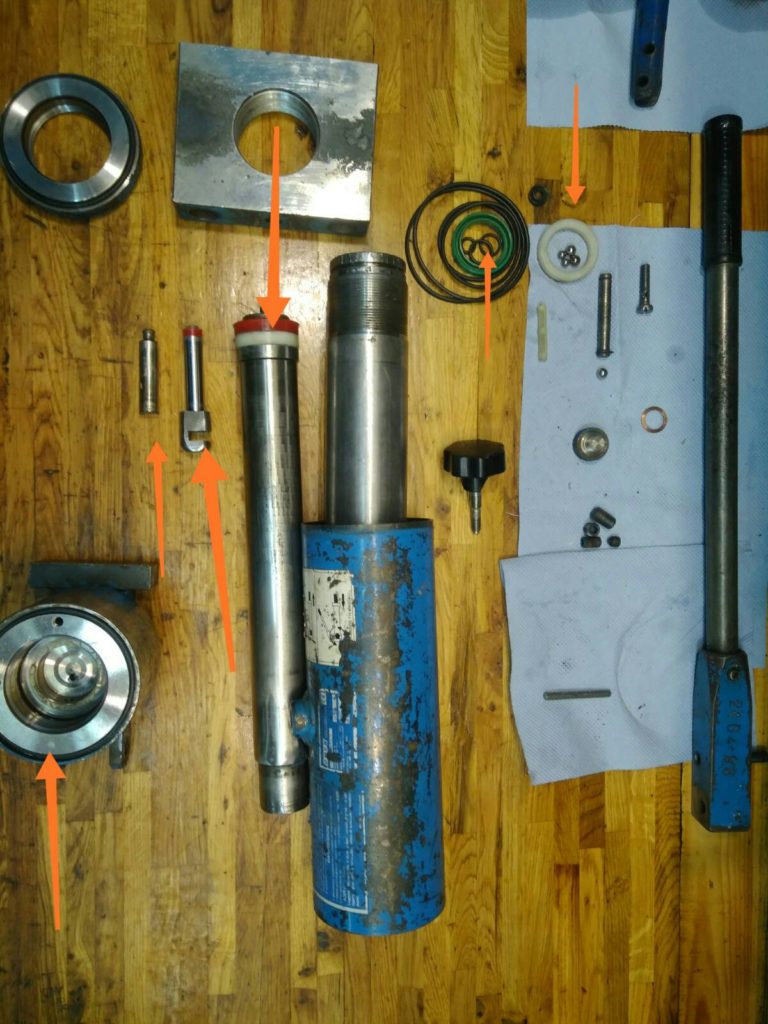

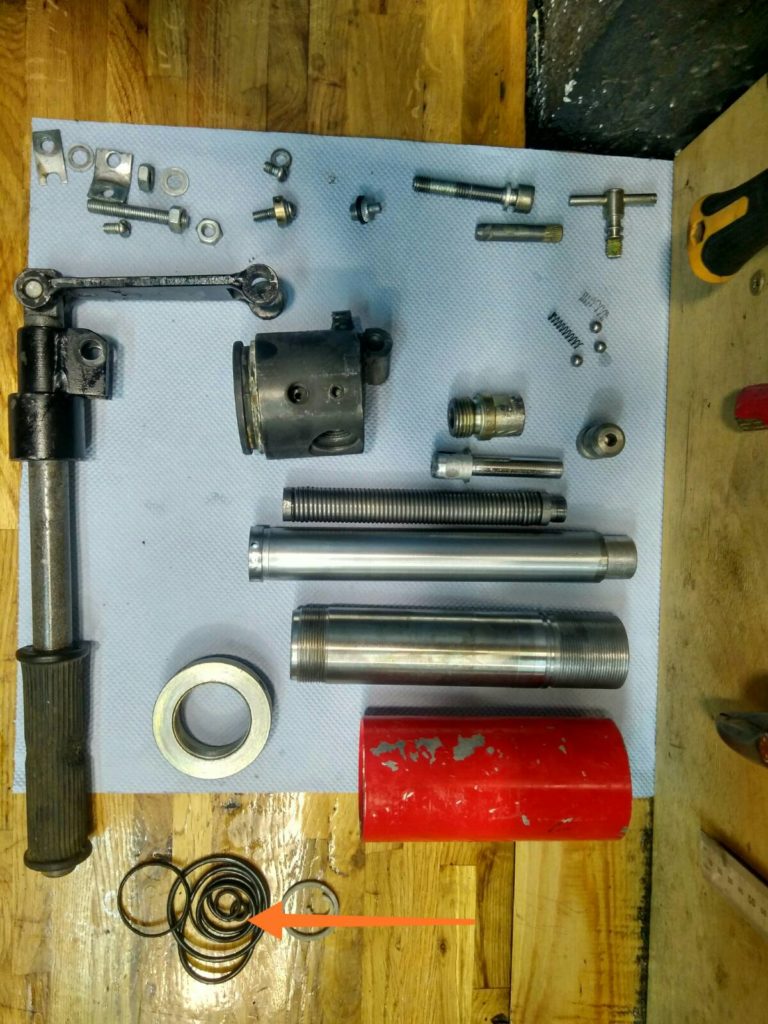

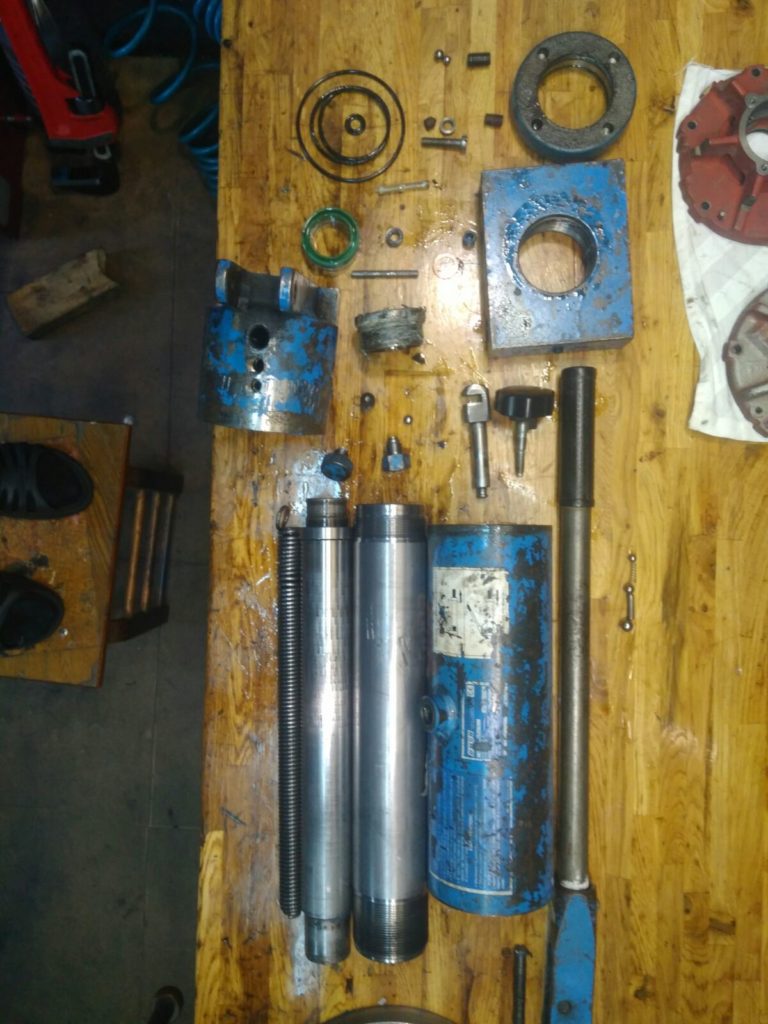

Возможные поломки гидроцилиндра

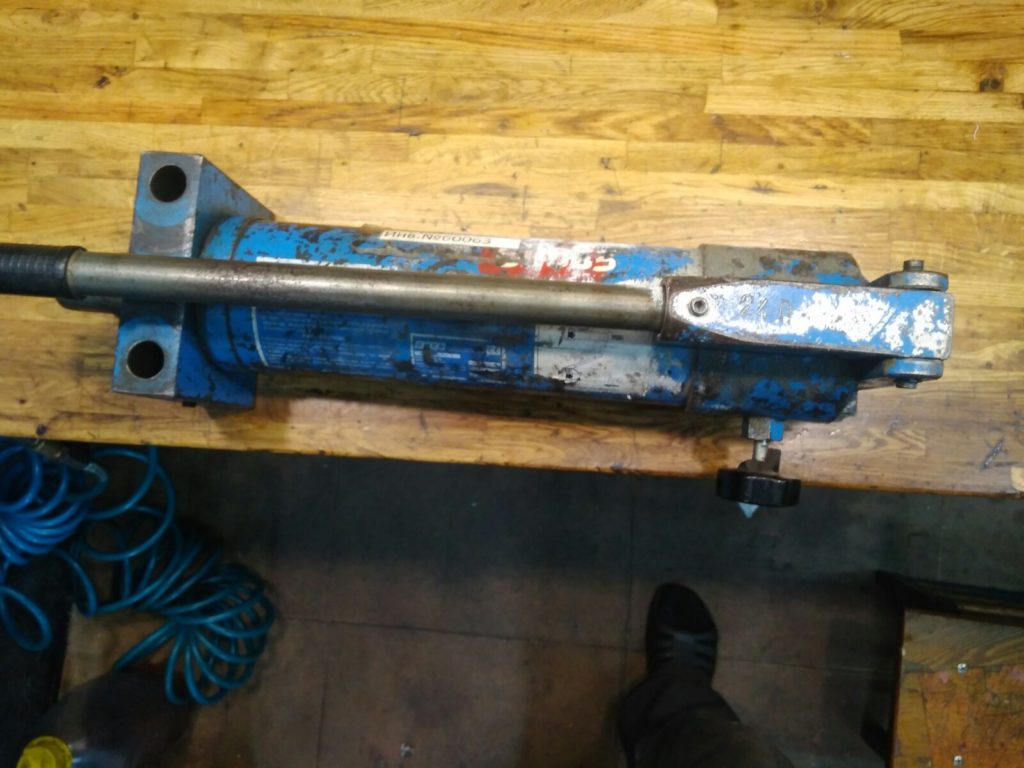

Основной частью агрегата является гидроцилиндр, который создает рабочее давление на трубу около 10 т. Агрегат нуждается в систематических проверках и замене изношенных деталей. Характерные неполадки механизма следующие.

• Попадание воздуха внутрь системы

Частые поломки возникают из-за недостаточного уровня наполнителя в бачке. Скопления пузырьков воздуха внутри системы приводят к неравномерной подаче масла и некорректной работе цилиндра.

В результате нарушений механизм не работает совсем или не создает нужное давление. Рукоятка гидроцилиндра пружинит, и шток механизма выдвигается рывками, с некоторой задержкой.

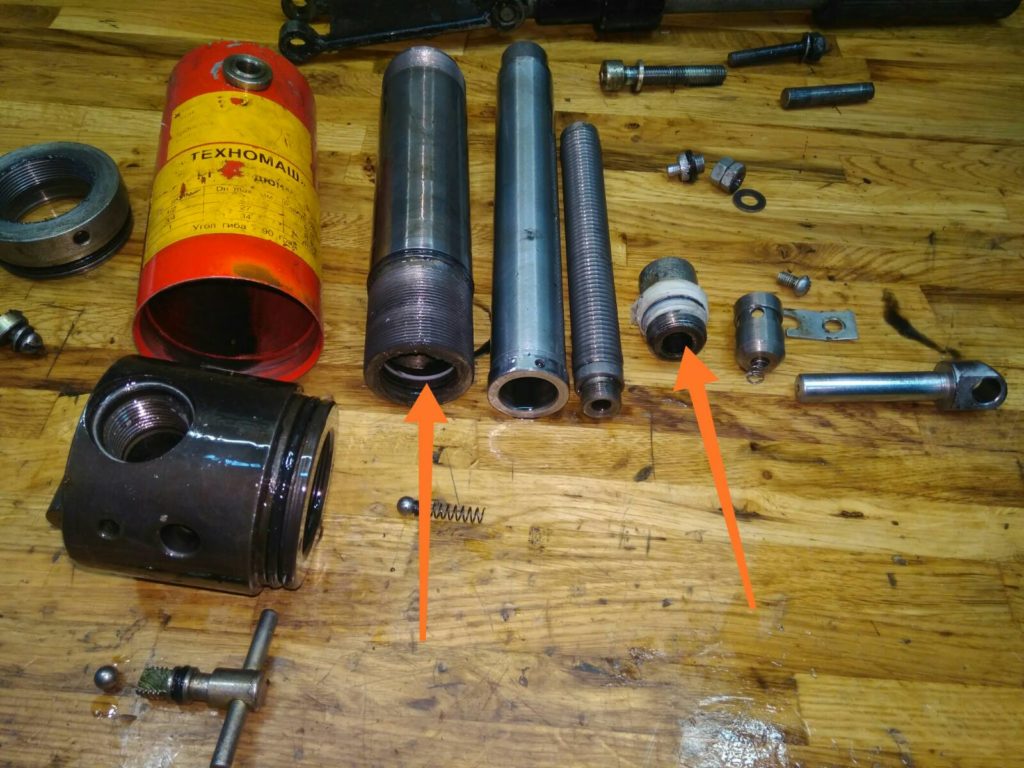

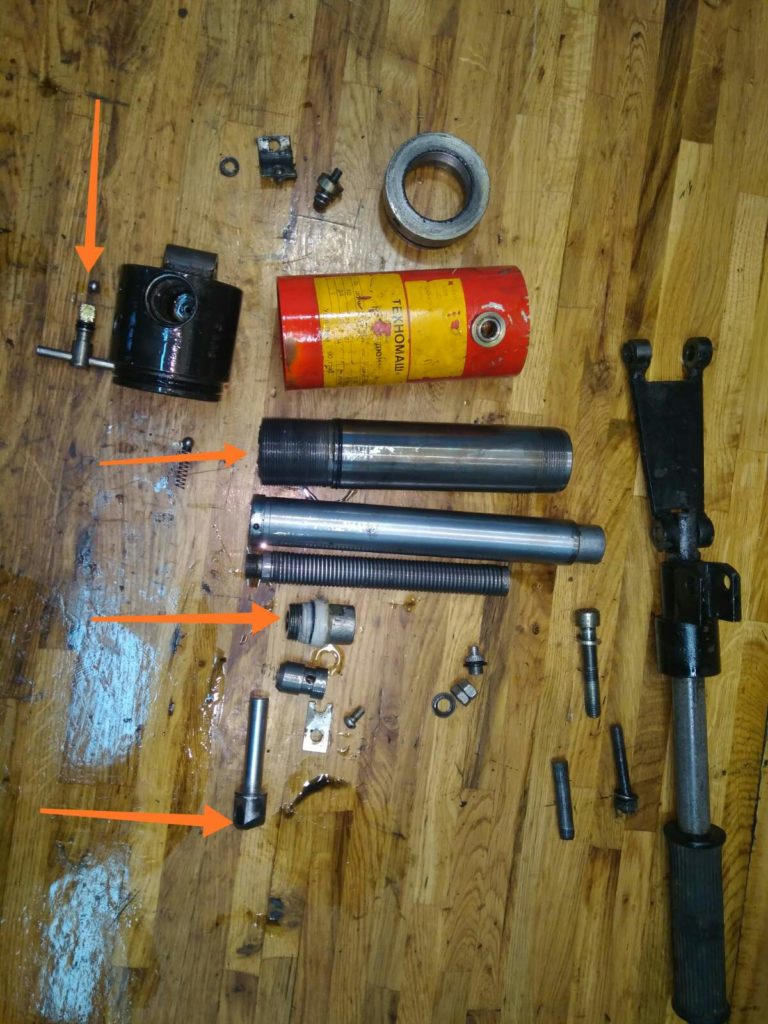

• Неисправен обратный всасывающий клапан гидроцилиндра

При создании давления частицы загрязненного масла забивают шариковый клапан. Повышенная плотность жидкости или некачественный наполнитель покрывает шарик и седловину клапана налетом и препятствует плотному прилеганию подвижных частей.

При деформации части механизма штоковая рукоятка агрегата не выдвигается совсем или работает в ограниченном диапазоне.

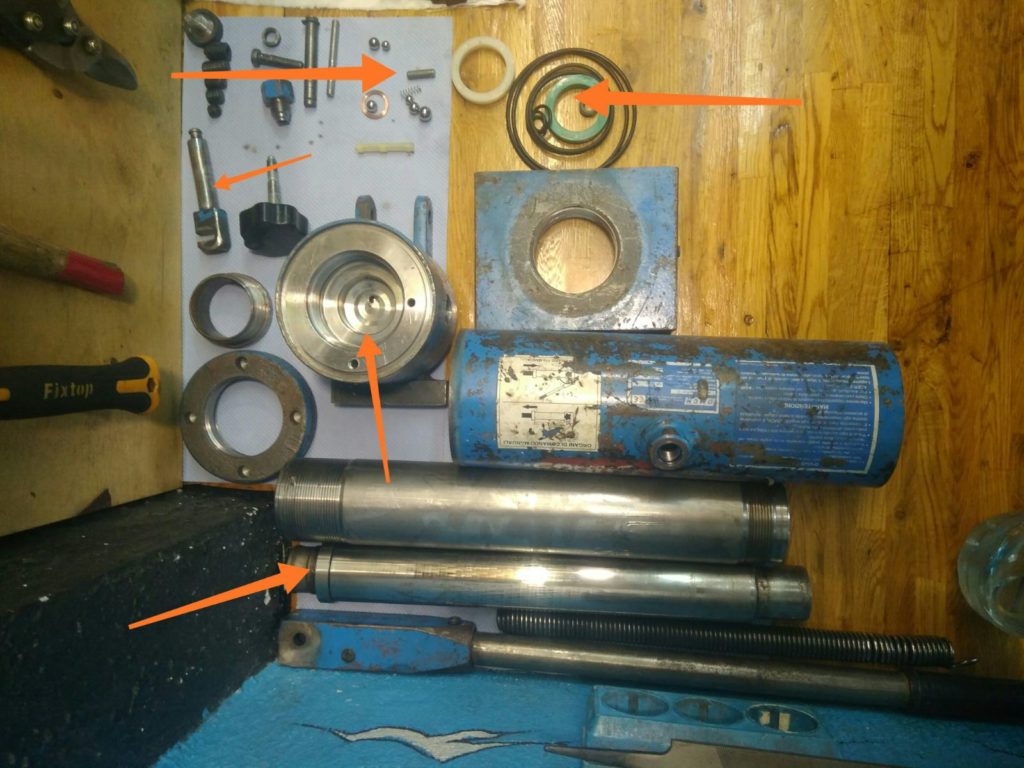

• Неисправен обратный нагнетательный клапан

Шток двигается возвратно-поступательными движениями совместно с рукоятью гидроцилиндра, что может быть вызвано разрушением или истиранием деталей.

Ремонт пакетировочных прессов

Ремонт редукторов

Ремонт гидравлических пресс-ножниц

Настройка кривошипного пресса

Ремонт РВД

Ремонт ножничных подъемников

Ремонт макаронного пресса

области применения и устройство гидравлического трубогиба, нюансы эксплуатации

Гидравлический трубогиб Akkurt будет нужным приспособлением как в домашних условиях, так и на производстве. В статье мы опишем все особенности данного инструмента и правила эксплуатации, расскажем, как собрать его своими руками, а также отремонтировать, если в этом возникнет нужда.

• Области применения
  • Устройство трубогиба
• Гидравлический тип
  • Правила эксплуатации
• Гидравлический трубогиб своими руками

Области применения

С помощью трубогиба возможно проводить деформацию разнообразных труб, круглых и профильных, выполненных из стали, меди, алюминия.

При такой деформации место изгиба останется идеальным, не нарушится диаметр трубы, не возникнет иных дефектов.

Возможно также придавать необходимую форму металлическим прутьям, а не пустотелым материалам. Получить такой результат без особого инструмента нельзя.

У этого устройства большая область применения, но в особенности он нужен во время ремонта. Проводя коммуникации, бывает нужно делать трубопровод. Пластиковые трубы будет легко спаять, а вот сварка металла — процесс более сложный, который требует навыков и специального оборудования.

Чем больше будет швов, тем возможность протекания выше. Монтаж отопления, водопровода и газопровода не обойдётся без трубогиба. А также этот инструмент может понадобиться в следующих случаях:

• при изготовлении всевозможных ограждений, тренажёров и перил;
• в автостроении и кораблестроении.

Устройство трубогиба

Основным отличием этого инструмента является гидроцилиндр, он служит силовым устройством и существенно облегчает гибку труб, благодаря чему возможно гнуть материал большого диаметра, и прилагать минимальные усилия.

А также на такой инструмент устанавливаются специальные башмаки, служащие для опоры. Подбирают их соответственно диаметру обрабатываемого изделия, они имеют форму полумесяца. При помощи такой конструкции труба фиксируется надёжно и снижает риск самопроизвольного выскакивания.

Гидроцилиндр передвигается и подвигает опорный башмак в котором установлена труба, двигает до упора, а металлические штифты при этом обездвиживают изделие. Это позволяет добиться идеального прогиба по центру.

В отдельных случаях наносят на башмаки метки, для облегчения определения центра изгиба. Также есть модели, в которых обозначен угол, он помогает определить силу выдвижения цилиндра.

Гидравлический тип

По условиям эксплуатации различают стационарные и ручные трубогибы. Стационарные установки используются преимущественно на предприятиях, где необходима гибка труб в соответствии с родом деятельности как этап производственного процесса.

Изготовленный своими руками ручной трубогиб, больше подходит для проведения работ в домашних условиях. По типу привода бывают трубогибы с гидравлическим, механическим и электрическим приводом. Наибольшее предпочтение принято отдавать трубогибам с гидравлическим приводом, потому что они являются более мощными.

Устройство, которое имеет электрический насос, снабжено двухступенчатой рукояткой, она регулирует рабочее положение позволяя цилиндру выдвигаться и возвращаются обратно. Во втором случае применяется одноступенчатая рукоятка, чтобы накачивать жидкость, и только один клапан для возврата цилиндра в отправное положение.

Конструкция ручного оборудования весьма простая и смастерить его можно своими руками в домашних условиях. При помощи ручного инструмента можно производить деформацию труб большого диаметра. Конструкция проста в эксплуатации, а благодаря тому что не требует дополнительного электропитания, она еще и мобильна.

В основном такие модели имеют шплинт, не позволяющий сделать гиб более 90 градусов, поэтому, если возникнет надобность изогнуть трубу на больший угол, нужно будет приобрести дополнительное приспособление.

А также нужно приложить усилие, чтобы качать ручку гидравлического механизма. Этого недостатка нет в инструменте с электроприводом, но ему потребуется электросеть. Из-за этого мобильности у него не будет. Стоимость такого инструмента в несколько раз выше чем у механизмов более простых и не имеющих электрического насоса.

Правила эксплуатации

1. Чтобы срок эксплуатации инструмента был долгим, подберите масло с устойчивостью к окислению. Это позволит использовать масло долго, не меняя его. На сроке эксплуатации оборудования это также скажется замечательно. Слишком густой жидкость быть не должна, потому что она не пройдёт через систему очистки.
2. Термическая стабильность будет гарантировать чистоту продукта, если даже во время работы температура будет повышенная или пониженная. Применение высококачественной однородной смазки без осадков поможет избегать ремонтов. Такое масло должно иметь гидролитическую стабильность. Говоря другими словами, вода которая попадёт в систему, никаким образом не должна отобразиться на работоспособности инструмента, а тем более стать основанием к окислению или коррозии.
3. В случае если ремонт всё-таки понадобится, его можно сделать самому. К примеру, самой распространённой неисправностью считается попадание воздуха в систему гидравлики. В таком случаи рукоятку инструмента будет напружинивать и существенно уменьшится развиваемое усилие. Чтобы разводить систему своими силами, надо максимально закрутить винт и вынуть ось, посредством которой совмещается ручка и плунжер. Далее, вытягиваем плунжер и вливаем масло в отверстие втулки. Все детали возвращаем на свои места и прокачиваем ручкой примерно 15 раз.
4. Если не перемещается шток гидравлического цилиндра, по всей вероятности, пришёл в неисправность всасывающий обратный клапан. Закрутите винт и поднимите ручку до максимума вверх, резко по ней ударьте, чтобы она опустилась. Такую процедуру при необходимости нужно проделать несколько раз.
5. С электроприводом также могут возникнуть проблемы. Если не имеете соответственного опыта, к ремонту лучше не приступать — обратитесь к мастерам. Возможны механическое повреждение, износ деталей и резинок. Вышедшие из строя детали надо заменить на новые.

Гидравлический трубогиб своими руками

Покупать дорогостоящее профессиональное оборудование для домашнего пользования нет необходимости.

Для сборки понадобится простой гидравлический автомобильный домкрат, швеллер, башмак, стальные пластины и несколько роликов.

По высоте домкрата из швеллера свариваем прямоугольную конструкцию, устанавливаем на основание и при помощи пластин надёжно фиксируем.

В данном случае домкрат играет роль толкателя. Самая большая проблема — правильно подобрать ролики, они должны очень плотно прилегать к полому изделию для получения качественного изгиба. Этот узел лучше сделать съёмным и запостись роликами разного диаметра, что позволит расширить зону обрабатываемых элементов.

Таким приспособлением можно воспользоваться при ремонте автомобилей и при выполнении сантехнических работ. Сделать такой инструмент под силу каждому, а электрогидравлический имеет сложную конструкцию — для домашнего использования в нем нет нужды.
