Ремонт насосной станции своими руками: популярные неисправности
Насосная станция — отличное решение для организации водоснабжения в частном домовладении. Неожиданная поломка этого комплекса устройств может доставить владельцам множество неприятностей. К счастью, большинство поломок типичны, их вполне можно устранить в домашних условиях. О том, как осуществить ремонт оборудования своими руками, следует узнать заранее. Об этом мы сейчас и будем говорить — оставайтесь с нами и вы узнаете много нового!
Содержание
1 Как обеспечить стабильную работу системы водоснабжения
2 Распространенные причины поломок насосной станции
3 Типичные неисправности и их устранение
3.1 Насос вращается, вода в систему не поступает — неправильно работает обратный клапан
3.2 Станция работает рывками — повреждён гидробак
3.2.1 Видео: ремонт гидробака своими руками
3.3 Не включается
3.
4 Включается но не вращается — причина в конденсаторе или крыльчатке
3.5 Агрегат не отключается и работает постоянно — не отрегулировано реле
3.5.1 Несколько слов о регулировке реле давления
3.5.2 Видео: как регурировать реле давления воды
Как обеспечить стабильную работу системы водоснабжения
Чтобы водопроводная система успешно функционировала, нужно обеспечить определенный уровень давления и напора воды. Когда нет доступа к централизованному водоснабжению, эту проблему легко решают с помощью насосной станции. Она обычно состоит из:
- насоса;
- мембранного накопительного бака;
- блока автоматического управления (реле давления, манометр и т. д.).
Насос качает воду, которая поступает в бак. Когда давление в баке достигает определенного максимального уровня, насос отключается. Постепенно вода из бака расходуется на различные нужды и давление падает. При минимальном уровне давления насос снова включается и вода поступает в бак. Управляется процесс автоматически.
С помощью такого агрегата можно обеспечить водоснабжением дом, баню и прочие строения, расположенные на участке. Изучив принцип работы, нужно приступить к изучению возможных поломок и способов их устранения.
Изучив принцип работы и устройство насосной станции, можно сделать её ремонт своими руками
Распространенные причины поломок насосной станции
В мире, как обоснованно утверждают классики, ничто не вечно, это относится и к оборудованию. Неожиданные неисправности в работе насосного оборудования ее остановка или некорректное функционирование могут быть вызваны рядом причин, таких как:
- отсутствие электроэнергии;
- отсутствие воды в системе;
- поломка насоса;
- поломка мембранного бака;
- повреждение автоматического блока и т. п.
Устройство бытовых насосных агрегатов не отличается особой сложностью, а это позволяет заняться ремонтом самостоятельно. В одних случаях нужно разобрать насос и заменить испорченную деталь. Иногда требуется заклеить трещину в баке, а порой достаточно просто проверить наличие электроэнергии. В каждом конкретном случае нужно определить, почему насос не качает воду, и найти «рецепт» решения проблемы. Если найти приемлемое решение проблемы не удалось, нужно обращаться к специалистам.
Типичные неисправности и их устранение
Ниже рассмотрим ряд проблем и неисправностей, которые могут возникнуть при работе насосной станции.
Насос вращается, вода в систему не поступает — неправильно работает обратный клапан
Причина: Нарушение герметичности проводящих трубопроводов, некорректно работает обратный клапан, в трубопроводе или насосе отсутствует вода.
Решение проблемы: для начала следует проверить наличие воды в трубопроводе или насосе. Если она отсутствует, нужно просто долить ее в насос через предназначенное для этого отверстие или опустить глубже всасывающий шланг (или сам насос). Максимально допустимое расстояние между насосом и уровнем воды необходимо сохранить.
Теперь нужно проверить состояние обратного клапана и герметичность стыков, а затем устранить обнаруженные проблемы. Если все эти меры не помогли, возможно, насос испорчен попавшими в воду абразивами, к примеру, песком. В этом случае придется разобрать насос и заменить его крыльчатку или корпус. В отдельных случаях требуется установить новый насос.
Обратите внимание, что перед началом работ не помешает проверить напряжение в электросети. Если оно недостаточное (типичная ситуация для сельской местности), насос не будет качать воду, хотя и включится.
Станция работает рывками — повреждён гидробак
Причина: Ответ на вопрос, почему насосная станция включается слишком часто, чаще всего состоит в том, что какая-то часть гидробака повреждена. Из-за этого оборудование не набирает давление.
Гидробак насосной станции состоит из корпуса и расположенной внутри мембраны
Решение проблемы: Для начала нужно нажать на ниппель, расположенный на оборотной стороне бака. Если из него потечет вода (должен выходить воздух), значит, порвана внутренняя мембрана, ее следует заменить.
Ещё одна возможная причина, по которой давление в гидроаккумуляторе агрегата не соответствует нормальному значению, это нарушение герметичности корпуса. Нужно найти трещину или дыру и заделать её. Иногда, чтобы решить проблему, достаточно просто подкачать недостающее количество воздуха в бак с помощью обычного насоса. Нормативное значение давления в баке — 1,5-1,8 атмосферы.
Подкачать в мембранный бак недостающий воздух можно через стандартный резьбовой штуцер с золотником
Необходимо заметить, что иногда вода поступает с перебоями из-за нарушения герметичности на стыках всасывающего трубопровода. Его необходимо проверить по всей длине и заделать обнаруженные трещины.
Видео: ремонт гидробака своими руками
Не включается
Причина: Отсутствует электропитание.
Решение проблемы: Необходимо проверить и, возможно, прочистить подгоревшие контакты реле давления, проверить целостность обмотки. О том, что двигатель сгорел, станет ясно по запаху, характерному для горящих изоляционных материалов.
Включается но не вращается — причина в конденсаторе или крыльчатке
Причина: сломан конденсатор или крыльчатка «приклеилась» к корпусу насоса. Эта ситуация возникает часто у насосов, которые несколько месяцев пролежали без дела.
Решение проблемы: Чтобы запустить заблокированную крыльчатку, достаточно пару раз прокрутить ее вручную. После этого насос должен включиться. Если же сломан конденсатор, его придется заменить.
Агрегат не отключается и работает постоянно — не отрегулировано реле
Причина: Нарушена работа реле давления.
Решение проблемы: Необходима регулировка реле давления насосной станции. Для этого используют две пружинки, расположенные на реле: большую и маленькую. Большая пружина отвечает за регулирование нижнего предела давления, а с помощью маленькой регулируют разницу между минимальным и максимальным показателями. Все манипуляции с реле давления нужно производить крайне осторожно.
Чтобы выяснить причины, по которым оборудование не отключается, обязательно следует проверить состояние входного отверстия реле давления. Иногда его забивают частицы и осадки, содержащиеся в воде. В этом случае отверстие нужно прочистить и проверить работу реле давления.
Несколько слов о регулировке реле давления
Следует помнить, что к регулированию реле давления насосной станции нужно относиться с большой осторожностью. Если этот узел отрегулирован неправильно, это может привести к серьезной поломке всей станции, а гарантийные обязательства производителя на такие случаи не распространяются.
Для начала необходимо добиться правильного давления в гидроаккумуляторе. Для этого аппарат отключают от сети, а из бака полностью сливают воду. Затем с помощью насоса с манометром или бытового компрессора в гидробаке создается необходимый уровень давления. Теперь нужно открутить пластиковую крышку на реле давления, чтобы получить доступ к регулирующим пружинам.
Регулировка минимального давления для включения насоса осуществляется с помощью большой пружины (2, см. рисунок). Поворот пружины по часовой стрелке позволяет увеличить этот показатель, а поворот против часовой стрелки — уменьшить. Чтобы установить необходимый диапазон между максимальной и минимальной границей давления, следует вращать пружину регулировки дифференциала давления (1, см. рисунок). Поворот гайки по часовой стрелке расширяет диапазон, а поворот против часовой стрелки сужает его.
Реле давления насосной станции регулируется большой и малой пружиной
Затем крышку реле давления нужно установить на место, залить в насосную станцию необходимый объем воды и подключить электропитание. Максимальное значение давления в системе должно быть не более 95% от максимально-возможного давления на выходе, которое указано производителем в техпаспорте.
Видео: как регурировать реле давления воды
youtube.com/embed/3i7HatNeurU” allowfullscreen=”allowfullscreen”/>Зная об этих неисправностях, вы сможете вовремя разобраться, почему не работает насосная станция, и устраните самостоятельно проблему.
- Автор: Олеся
- Распечатать
Оцените статью:
(30 голосов, среднее: 3.6 из 5)
Поделитесь с друзьями!
Ремонт насосной станции своими руками: причины, устранение
Постоянное давление в системе водоснабжения частного дома создается обычно при помощи насосной станции. Понятное дело, что лучше, если она работает без проблем, но поломки периодически случаются. Чтобы быстрее восстановить подачу воды и сэкономить на услугах, можно проводить ремонт насосной станции своими руками. Большая часть поломок может быть устранена самостоятельно — ничего сверхсложного делать не придется.
Содержание статьи
- 1 Состав насосной станции и назначение частей
- 1.
1 Принцип работы насосной станции
- 1.
- 2 Проблемы и неисправности насосных станций и их исправление
- 2.1 Не отключается насосная станция (не набирает давление)
- 2.2 Ремонт насосной станции: часто включается
- 2.3 Воздух в воде
- 2.4 Насосная станция не включается
- 2.5 Мотор гудит, но не качает воду (крыльчатка не вращается)
- 3 Некоторые виды ремонтных работ
- 3.1 Замена «груши» гидроаккумулятора
Состав насосной станции и назначение частей
Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:
Каждая из частей отвечает за определенный параметр, но один тип неисправности может быть вызван выходом из строя различных устройств.
Принцип работы насосной станции
Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.
Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.
Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.
Проблемы и неисправности насосных станций и их исправление
Все насосные станции состоят из одинаковых частей и поломки у них, в основном, типичные. Не имеет разницы, оборудование это Грундфос, Джамбо, Алко или каких-либо других фирм. Болезни и их лечение одинаковое. Разница в том, насколько часто эти неисправности случаются, но их перечень и причины обычно идентичны.

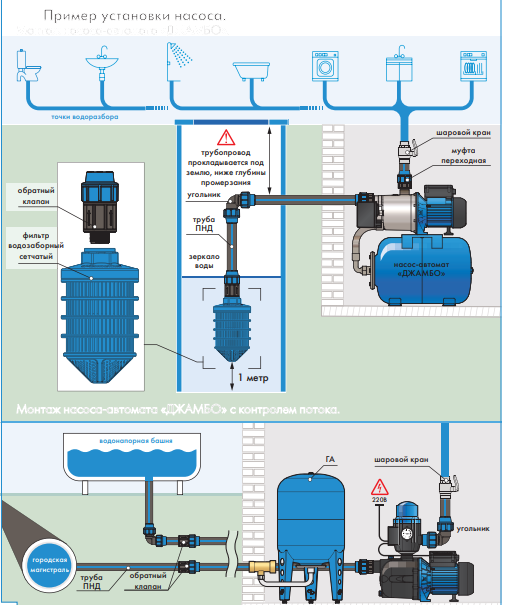

Варианты установки насосной станцииНе отключается насосная станция (не набирает давление)
Иногда вы замечаете, что насос работает уже долго и никак не отключится. Если смотреть на манометр, то видно, что насосная станция не набирает давление. В этом случае ремонт насосной станции дело длительное — придется перебрать большое количество причин:
Если предел отключения реле давления стоит намного ниже максимального давления, которое может создать насос, и какое-то время он нормально работал, а тут перестал, причина в другом. Возможно, у насоса сработалась крыльчатка. Сразу после покупки он справлялся, но в процессе эксплуатации стерлась крыльчатка и «сил теперь не хватает». Ремонт насосной станции в этом случае — замена крыльчатки насоса или покупка нового агрегата.
Еще одна возможная причина — низкое напряжение в сети. Может насос при таком напряжении еще работает, а реле давления уже не срабатывает. Решение — стабилизатор напряжения. Это основные причины того, что насосная станция не отключается и не набирает давление. Их довольно много так что ремонт насосной станции может затянуться.
Ремонт насосной станции: часто включается
Частые включения насоса и короткие промежутки его работы ведут к быстрому износу оборудования, что очень нежелательно. Потому ремонт насосной станции надо проводить сразу после обнаружения «симптома». Такая ситуация возникает по следующим причинам:
Воздух в воде
Небольшое количество воздуха в воде присутствует всегда, но когда кран начинает «плеваться», значит что-то работает неправильно. Причин тоже может быть несколько:
Насосная станция не включается
Первое что стоит проверить — напряжение. Насосы очень требовательны к напряжению, при пониженном просто не работают. Если с напряжением все нормально, дело хуже — скорее всего неисправен мотор. В этом случае станцию несут в сервисный центр или ставят новый насос.
Если система не работает — надо проверить электрическую частьИз других причин — неисправность вилки/розетки, перетерся шнур, отгорели/окислились контакты в месте крепления электрокабеля к мотору. Это то, что вы сможете проверить и устранить самостоятельно. Более серьезный ремонт электрической части насосной станции проводят специалисты.
Мотор гудит, но не качает воду (крыльчатка не вращается)
Такая неисправность может быть вызвана низким напряжением в сети. Проверьте его, если все в норме, идем дальше. Надо проверить не перегорел ли конденсатор в клеммной колодке. Берем тестер, проверяем, при необходимости меняем. Если и это не причина, переходим к механической части.
Сначала стоит проверить, есть ли вода в колодце или скважине. Далее проверяете фильтр и обратный клапан. Может они забились или неисправны. Чистите, проверяете работоспособность, опускаете трубопровод на место, снова запускаете насосную станцию.
Проверяем крыльчатку — это уже серьезный ремонт насосной станцииЕсли не помогло, может заклинила крыльчатка. Тогда попробуйте вручную провернуть вал. Иногда после длительного простоя он «прикипает» — зарастает солями и сам сдвинуться не может. Если руками сдвинуть лопасти не получилось, возможно крыльчатку заклинило. Тогда ремонт насосной станции продолжаем тем, что снимаем защитный кожух и разблокируем крыльчатку.
Некоторые виды ремонтных работ
Некоторые действия по ремонту насосной станции своими руками интуитивно понятны. Например, почистить обратный клапан или фильтр не составит труда, но вот заменить мембрану или грушу в гидроаккумуляторе может быть без подготовки сложно.
Замена «груши» гидроаккумулятора
Первый признак того, что мембрана повредилась — частые и кратковременные включения насосной станции, причем вода подается рывками: то сильный напор, то слабый. Чтобы убедиться в том, что дело в мембране, снимите заглушку на ниппеле. Если из него выходит не воздух, а вода, значит мембрана порвалась.
Устройство мембранного бака пригодится при замене грушиЧтобы начать ремонт гидроаккумулятора, отключите систему от электропитания, сбросьте давление — откройте краны и подождите, пока стечет вода. После этого его можно отключать.
Далее порядок действий такой:
- Ослабляем крепление фланца в нижней части бака. Дожидаемся, пока стечет вода.
- Откручиваем все болты, снимаем фланец.
- Если бак от 100 литров и больше, в верхней части бака откручиваем гайку держателя мембраны.
- Вынимаем мембрану через отверстие в нижней части емкости.
- Бак промываем — в нем обычно много осадка ржавого цвета.
- Новая мембрана должны быть точно такой же как поврежденная.
- Устанавливаем мембрану в бак гидроаккумулятора.
- Если есть, устанавливаем гайку держателя мембраны в верхней части. При большом размере бака рукой вы не достанете. Можно привязать держатель к веревке и так установить деталь на место, навернув гайку.
- Горловину натягиваем и прижимаем фланцем, устанавливаем болты, последовательно подкручивая их на несколько оборотов.
- Подключаем в систему и проверяем работу.
Ремонт насосной станции своими руками: частые неисправности
К сожалению, даже самое надежное насосное оборудование может выйти из строя. Среди нарушений в работе встречаются серьезные поломки и банальный износ трущихся деталей или уплотнений. Устранение простейших неполадок под силу домашнему мастеру, но согласитесь, даже элементарные ремонтные операции нужно уметь проводить правильно.
Мы рады помочь Вам в освоении непростой работы мастера по ремонту бытовой техники. В предлагаемой вашему вниманию статье подробно описаны все характерные виды поломок насосных агрегатов. Представлены эффективные методы устранения сбоев в работе систем водоснабжения.
Желающие отремонтировать насосную станцию своими руками найдут ответы на все вопросы, возникающие в таких случаях. Полезная информация подкреплена пошаговыми фотоинструкциями, схемами и видео.
Содержание статьи:
- Устройство и особенности эксплуатации
- Пример замены деталей
- Распространенные проблемы и поломки
- №1: Насос работает, вода не течет
- №2: Устройство включается, но не работает
- # 3: Насосная станция работает рывками
- # 4: Установка не реагирует на останов
- # 5: Вода течет неравномерно
- # 6: Насосное оборудование не включается
- Рекомендации по установке и эксплуатации
- Выводы и полезное видео по теме
Устройство и особенности эксплуатации
С помощью насосной станции можно решить несколько задач, связанных с водоснабжением:
- организовать автоматическую подачу воды от источника к источнику система водоснабжения дома;
- отрегулировать давление воды в водопроводе, доведя его до допустимого уровня;
- защита водопроводной системы от гидроударов;
- создать запас воды в случае проблем с водоснабжением.
Можно приобрести в готовом виде, что немного облегчит его монтаж, или собрать самостоятельно, подобрав отдельные элементы в зависимости от собственной ситуации.
Например, если в качестве источника воды используется глубокая скважина, имеет смысл заменить поверхностный насос на подходящую погружную модель.

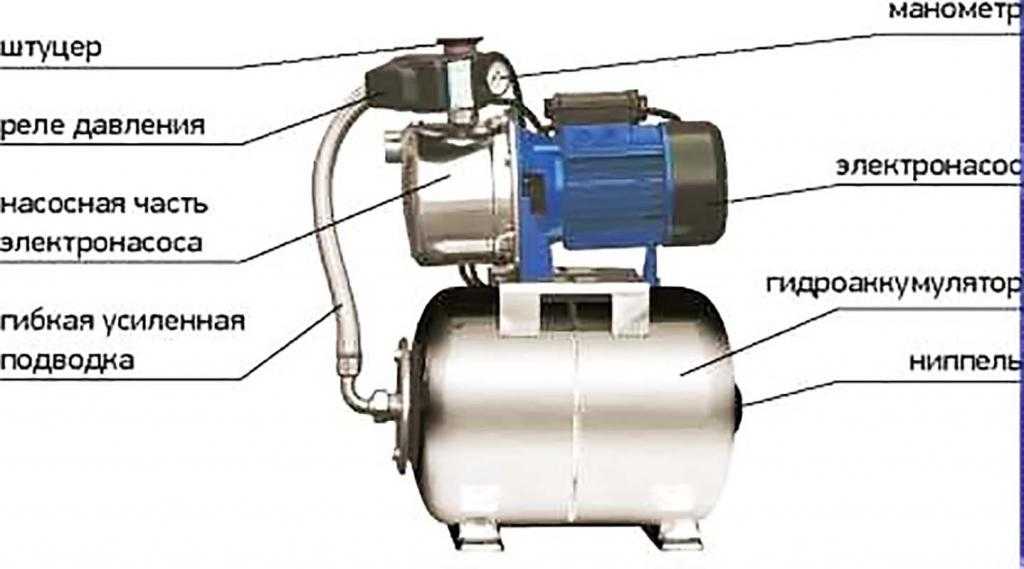

На этой схеме показано устройство обычной насосной станции: гидроаккумулятор, соединенный с поверхностным насосом и реле давления
Понимание поможет разобраться в особенностях ремонта данного устройства. Важная его часть – гидробак – емкость со встроенным резиновым вкладышем. С помощью насоса вода поступает в мембранную часть этого бака. С другой стороны мембраны находится воздух (иногда в гидробаки подается чистый азот, но это редко).
Эта комбинация создает определенное давление внутри резервуара. С одной стороны бака находится обычный автомобильный ниппель, через который можно стравить лишний воздух или закачать недостающий.
С другой стороны установлена труба. Остальные элементы насосной станции и системы подключаются к ней через специальный штуцер на пять выводов: манометр, реле давления, шланг насоса, водопровод и т. д.
К водопроводу дома подключается гидробак. При открытии воды бак опорожняется и давление внутри бака уменьшается. Когда оно достигает установленного значения, автоматически включается насос, и вода подается до тех пор, пока он не наполнится, а давление не достигнет установленного максимального уровня.
Эта подробная схема позволяет понять устройство и принцип работы гидробака. Давление воздуха в баке должно поддерживаться на уровне около 1,5 атм во избежание повреждения мембраны (+)
Насос управляется реле давления. Это небольшое устройство, соединенное как с аккумулятором, так и с насосом. И состояние водопровода, и работа насоса, наличие такой станции крайне благоприятно.
Гидравлический бак служит буфером, предохраняющим подачу воды от внезапного . Реле давления снижает количество пусков и остановок насоса до необходимого минимума, что продлевает срок службы оборудования.
Хотя внутри бака постоянно находится небольшое количество воды, не стоит рассматривать его как основное место для хранения большого запаса воды. Чем больше объем бака, тем выше его цена.
Если вам необходимо запастись солидным объемом воды, лучше дополнить систему недорогой пластиковой емкостью подходящего объема. А с защитой от гидроударов и небольшим гидробаком справится вполне удовлетворительно.
Кроме того, важно грамотно , ориентируясь на характеристики источника воды и расположение точек водоразбора.
Пример замены деталей
Для начала разберем пример замены рабочих колец и уплотнений автоматической помпы. Агрегат работал в формате насосной станции, перекачивающей воду из накопительной емкости к потребителям.
После нескольких минут «сухого хода», произошедшего из-за поломки погружного насоса, производительность снизилась, система отключилась даже при открытых кранах в точках водоразбора.
Галерея изображений
Фото
Насосная станция в качестве бустерной
Центробежный насос Jumbo
Технические характеристики насоса
Закупка запасных частей
Купить запчасти для автоматических насосов производства стран СНГ не составило труда. В российских денежных единицах было потрачено около 900 рублей.
Фотогалерея
Фото

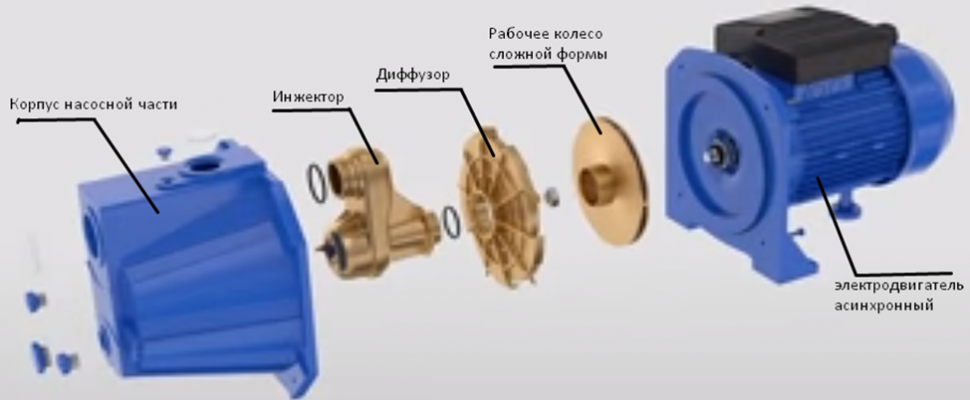

Автоматический насос отделяется от гидроаккумулятора банальным откручиванием крепежных болтов. Снимите крышку корпуса с насоса.
Отделите направляющий элемент, расположенный на конце насоса. Запомните или отметьте, с какой стороны он располагался по отношению к двигателю
Снимите крыльчатку с насоса, предварительно отвернув гайку с головкой 22
Для того, чтобы открутить вал, его край закрепляют в тисках. разобрать агрегат и снять с него крыльчатки.
Снимите механическое уплотнение с вала. Вместе с днищем и крыльчатками мы его полностью поменяем. Частичная замена невозможна из-за возможного структурного несоответствия
Снимаем с вала шайбу и пружинный компенсатор, удерживающий конструкцию из торцевых уплотнений и крыльчатки
Насос насосной станции полностью разобран и подготовлен к установке новых деталей
Осматриваем торцевую крышку двигателя на наличие повреждений осмотрите состояние двигателя, расположенного в центре подшипника
Шаг 1: Отделите бак и снимите крышку
Шаг 2: Отделите направляющую
Шаг 3: Снимите рабочее колесо автоматического насоса
Шаг 4: Отвинтите центральный вал
Шаг 5: Снятие механического уплотнения с вала
Шаг 6: Снимите пружинную шайбу
Шаг 7: Разборка Jumbo Pump
Шаг 8: Очистка деталей и подготовка к сборке
Если при осмотре неразобранной части насоса обнаружены очаги ржавчины, их следует удалить, очистить от загрязнений все, что имеется.
Галерея изображений
Фото
Шаг 9: Установка нового днища и шайбы с пружинным компенсатором
Шаг 10: Установка нового рабочего колеса рабочего колеса
Шаг 11: Установка концевой направляющей
Шаг 12: Сборка насоса с установленными новыми деталями
Если новые детали автоматической помпы установлены неправильно, агрегат работать не будет, придется переделывать заново. Поэтому лучше сразу тщательно запомнить или отметить последовательность расположения и сторону установки.
Распространенные проблемы и поломки
Поскольку насосная станция состоит из нескольких узлов, поломка может быть связана с одним или несколькими из них, например:
- насос забит грязью;
- двигатель насоса неисправен;
- потеряны настройки реле давления;
- нарушена целостность резиновой мембраны в баке;
- имеются трещины в корпусе бака и т.д.
В результате насосная станция либо работает неудовлетворительно, либо вообще перестает функционировать. Иногда дело вовсе не в станции, а в поломке, скажем, водопроводных труб.
Для определения причины неполадок следует рассмотреть, как чаще всего возникают поломки при эксплуатации техники. Например, выясняя, почему техника включается, но не выключается, нужно учитывать особенности работы и .
При устранении неисправности насосной станции нужно помнить, что почти все модели поверхностных насосов не рекомендуются для работы всухую. Перед включением насоса для проверки его работы убедитесь, что он заполнен водой. Если это не так, устройство необходимо заправить через специальное заправочное отверстие.
«Сухой ход», т.е. работа без воды, на холостом ходу, очень опасен практически для всех моделей поверхностных насосов. Детали сильно изнашиваются, возможно перегорание обмотки двигателя
#1: Насос работает, вода не течет
Если насос включается и видно (слышно), что он работает, но вода не поступает в резервуар, нужно выяснить, куда именно уходит эта вода. Первое, что нужно проверить, это . Если что-то пошло не так, вода просто пролилась обратно. Если во впускном шланге вода, то обратный клапан ни в чем не виноват, нужно искать другую причину.
Если шланг пуст, снимите его и осмотрите обратный клапан. Может случиться так, что насосная станция вообще не качает воду из-за простого засорения клапанных отверстий. Достаточно промыть устройство, чтобы оно снова начало исправно работать.
Иногда необходимо заменить пружину или весь клапан. Разумеется, после замены детали или ремонта следует проверить работу отдельных узлов насосной станции, и только потом производить окончательную сборку и пуско-наладку устройства.
Обратный клапан необходим для нормальной работы насосной станции. Если его отверстия забиты, нужно просто разобрать устройство и промыть его
Если в заборном шланге есть вода, проверьте все соединения и патрубки между насосом и баком на герметичность. Возможно, вода просто вытекает через трещину или отверстие. Поврежденную трубу необходимо заменить, а негерметичное соединение очистить, загерметизировать и снова загерметизировать.
Если резьбовые соединения на насосной станции начинают протекать и протекают, их необходимо очистить и снова уплотнить с помощью подходящих материалов
Есть и третья причина, по которой вода не поступает в гидробак: низкий дебет источника воды. Это происходит, если по каким-то причинам вода не поступает в водозаборную часть колодца или колодца.
Это происходит, например, в результате заиливания или зашлифовки. Или насос для источника подобран неправильно, он слишком быстро откачивает воду, ее подача не успевает восстановиться.
Как правильно выбрать, установить и подключить для производства воды, рассказано в статье, с которой рекомендуем ознакомиться.
Насос, скорее всего, придется заменить; существуют специальные модели для низкодебетовых источников. Для увеличения дебета скважины есть смысл ее прокачать, т.е. промыть скопившуюся грязь. Для промывки скважины следует использовать отдельный насос, а не тот, которым была оборудована насосная станция.
В качестве экстренной меры иногда советуют брать воду с большей глубины, но пользоваться этой рекомендацией следует с осторожностью. Если источник песчаный, слишком глубокое погружение водозаборного или погружного насоса может привести к загрязнению насосного оборудования и серьезному его повреждению.
Еще одной возможной причиной, по которой насос перестал качать воду, является износ крыльчатки. В этом случае он будет крутиться вхолостую. Придется снять насос, разобрать его, промыть, заменить крыльчатку и, возможно, корпус насоса. Иногда проще установить новый насос.
Если вышеуказанные «диагнозы» не подтвердились, есть смысл просто проверить напряжение в электрической сети. Если она слишком низкая, насос включится, но подавать воду не сможет. Осталось наладить нормальное электроснабжение, чтобы насосное оборудование снова функционировало в требуемом режиме.
#2: Прибор включается, но не работает
Это происходит с насосами, которые давно не использовались (например, зимой). Поскольку зазор между рабочим колесом и корпусом небольшой, эти элементы, будучи неподвижными, могут просто «прикипеть» друг к другу.
При включении насос будет нормально гудеть, но крыльчатка останется неподвижной. Устройство в такой ситуации следует немедленно выключить.
Зазор между рабочими колесами (крыльчаткой) насоса должен быть небольшим. Если колеса изношены, клиренс увеличится, а производительность устройства снизится, поэтому колеса лучше заменить на новые
Справиться с этой проблемой несложно, достаточно просто пару раз покрутить крыльчатку руками. Если после включения насос возобновляет работу, значит, препятствие устранено.
Конечно, перед началом эксплуатации неработавший какое-то время насос не помешает промыть. Иногда крыльчатка тут ни при чем, просто вышел из строя конденсатор. Поврежденный элемент необходимо заменить.
Сгоревший конденсатор – частая причина выхода из строя насосной станции. Его несложно заменить на новый элемент с подходящими характеристиками.
#3: Насосная станция работает рывками
Такое поведение техники чаще всего характерно для ситуаций, когда есть проблемы с давлением внутри бака. В первую очередь нужно проверить поведение манометра. Если насос отключается при поступлении воды, как и положено, но вскоре происходит резкое падение внутреннего давления, проблемы следует искать внутри.
Скорее всего порвалась мембрана в аккумуляторе. Убедиться в этом просто: если открыть ниппель, расположенный с «воздушной» стороны емкости, из него потечет вода, а не воздух.
Бак надо снять, аккуратно разобрать, удалить поврежденную мембрану и поменять на новую, точно такую же. Пытаться как-то отремонтировать поврежденный вкладыш обычно бесполезно, он снова быстро испортится.
Последовательность работ по замене мембраны бака представлена в фотоподборке:
Галерея изображений
Фото
Если при полном гидроаккумуляторе наблюдается неисправность системы, вода поступает в места пробоя рывками или вообще нет, стоит проверить состояние мембраны
Для исследования мембраны не обязательно сразу отделять насос от гидробака насосной станции. Просто открутите фланцевые крепления.
Убедившись в наличии зазоров и разрывов мембраны, откручиваем крепежные винты, соединяющие насос с гидроаккумулятором
Через отверстие, которое собрано под фланец, снимаем порванную мембрану с бака
В любом случае при эксплуатации гидроаккумулятора с поврежденной мембраной в бак будет попадать песок, а на стенках оседать ржавчина. Вымойте бак и детали и тщательно очистите, высушите
Для замены приобретаем эластичную мембрану, объем которой соответствует объему гидропневмоемкости. Желательно, чтобы он был того же производства, что и бак
В полость гидробака устанавливаем мембрану, предварительно скрутив ее в трубочку. Совмещаем выходные отверстия фланца и мембраны, которая сама будет ремонтироваться внутри бака
Закрепляем фланец гидроаккумулятора. Завершив сборку, накачиваем воздух в бак через штуцер, расположенный с противоположной от фланца стороны, автомобильным насосом до значений, указанных в паспорте устройства
Насосная станция в водопроводе частного дома
Этап 1: Осмотр состояния мембраны через фланец
Этап 2: Подготовка гидроаккумулятора к ремонту
Этап 3: Снятие грушевидной мембраны с емкости
Шаг 4: Очистка аккумулятора и деталей
Шаг 5: Приобретение новой диафрагмы аккумулятора
Шаг 6: Установка мембраны в полость аккумулятора
Шаг 7: Сборка аккумулятора
Есть и другие причины, по которым насосная станция работает рывками. Если вкладыш не поврежден, через ниппель будет выходить воздух. В этом случае нужно проверить его давление. Если оно заметно ниже рекомендуемых производителем 1,5-1,8 атм, нужно просто откачать подходящим насосом определенное количество воздуха.
Однако сначала лучше выяснить, куда именно уходит воздух. Вполне вероятно, что в корпусе бака образовалась трещина, вызванная коррозией, механическими повреждениями или подобными причинами.
Необходимо закрыть место утечки воздуха или заменить гидробак. Наконец, убедитесь, что реле давления работает без перебоев. Если это не так, реле необходимо перенастроить или заменить.
Бывает, что реле давления просто засорилось, особенно если по каким-то причинам на станцию попала вода с большим количеством загрязнений. Засорение реле также наблюдается при отложении солей, если вода имеет повышенную жесткость. Реле нужно снять и осмотреть впуск. После промывки и удаления загрязнений устройство обычно работает корректно.
Возле регулировочных пружин, которые находятся под крышкой прессостата, имеются знаки «+» и «-», указывающие направление вращения пружины при регулировке устройства
При необходимости замены реле, следует подумать о приобретении более современной модели этого устройства. Такие устройства регулируются при помощи стрелок и винтов, а не пружин, как в моделях типа РДМ-5. Если верить отзывам, настроить такое реле намного проще, да и стоимость вполне приемлемая.
# 4: Агрегат не реагирует на отключение
Такая картина характерна для ситуаций, когда пропадает, поэтому насосная станция не качает воду с требуемым напором. Не всегда причина поломки прессостата.
Бывает, что износ крыльчатки насоса не позволяет обеспечить нужное рабочее давление. В этом случае нужно немного поджать большую пружину на прессостате в ту сторону, где указано «-».
Если манометр показывает, что давление в насосной станции быстро снижается, скорее всего, проблемы с мембраной. Или реле давления неисправно
В результате верхние настройки давления будут немного снижены, насос отключится. Настройку реле следует выполнять очень аккуратно, чтобы не забить настройки и не испортить устройство. Кроме того, нужно подумать о ремонте помпы, чтобы восстановить срок ее работы, либо о замене на новое устройство. Неправильная работа одного элемента может вызвать разбалансировку всей системы.
#5: Вода течет неравномерно
Бывает, что насос гудит и работает стабильно, но вода поступает неравномерными порциями, то есть то есть, то нет. Скорее всего, в трубопровод каким-то образом попадает не только вода, но и воздух.
Необходимо проверить, находится ли водозаборное оборудование на нужной глубине и не изменился ли уровень воды в источнике. Как правило, проблему можно решить, отрегулировав положение впускного шланга.
#6: Насосное оборудование не включается
Если насос перестал включаться, то либо устройство сломалось, либо на него не подается питание. Для начала стоит проверить прибор тестером и осмотреть контакты прессостата. Часто бывает, что они нуждаются в чистке. Не исключено, что после очистки контактов помпа включится без проблем.
Отсутствие питания насоса может быть вызвано загрязнением контактов реле давления. Очистите и снова подключите обе пары контактов.
Гораздо хуже, если насос сломался из-за сгоревшей обмотки двигателя. Если это правда, то можно почувствовать характерный запах жженой резины. Двигатель, конечно, можно перемотать, но правильно выполнить эту операцию сможет только опытный электрик.
Перемотку электродвигателя лучше заказать у специалистов на специализированных промышленных предприятиях. В большинстве случаев проще заменить двигатель на новый, чем перематывать его.
Рекомендации по установке и эксплуатации
Для снижения количества проблем в работе насосной станции важно правильно установить оборудование, а также соблюдать рекомендации по эксплуатации и обслуживанию устройства. Необходим в соответствии с техническими характеристиками источника и требуемым напором воды.
Регламент частных домов и способы достижения необходимых параметров давления приведены в нашей статье. Рекомендуем ознакомиться с полезным материалом.
Фотогалерея
Фото
Для продления срока службы насосной станции, в частности ее основного узла – насоса, не следует запускать ее с незаполненной водой рабочей частью
С периодичностью не реже одного раза в месяц , необходимо проверить давление в газонаполненной части гидроаккумулятора автомобильным манометром. Перед проверкой слить воду из напорного трубопровода
Для стационарной установки насосной станции необходимо выбрать отапливаемое сухое помещение. В случае консервации агрегат хранится в аналогичном месте с полностью слитой из него водой.
В целях поддержания идеального технического состояния насосной станции и во избежание ремонта не допускать попадания воздуха во всасывающую магистраль
правила грамотной эксплуатации насосной станции
Контроль давления воздуха в гидробаке
Нарушения условия нормальной эксплуатации оборудования
Предотвращение попадания воздуха во всасывающую трубу
Вот несколько важных моментов:
- Для предотвращения вакуумного сжатия водопроводной магистрали рекомендуется использовать либо металлические трубы, либо достаточно жесткие Трубы ПВХ, либо шланг армированный для вакуума.
- Все шланги и трубы должны быть установлены ровно, без деформации и перекручивания.
- Все соединения необходимо опломбировать и опломбировать, а также регулярно проверять их состояние при профилактических осмотрах.
- Не пренебрегайте установкой обратного клапана на шланг подачи воды.
- Насос должен быть защищен от загрязнения фильтром.
- Глубина погружения шланга, ведущего к насосу, должна точно соответствовать рекомендациям специалистов.
- Насосная станция должна быть установлена на ровном и прочном фундаменте с использованием резиновых прокладок для гашения воздействия вибрации во время работы насоса.
- Чтобы насос не работал без воды, необходимо установить специальный автоматический выключатель.
- В помещении, где установлена насосная станция, должна поддерживаться правильная температура (5-40 градусов) и влажность (не более 80%).
Состояние насосной станции рекомендуется проверять не реже одного раза в три месяца. Отдельно проверьте показания и настройки прессостата.
Еще одним важным профилактическим мероприятием является выпуск воздуха, который выделяется из воды и заполняет часть объема гильзы в гидробаке. На больших баках для этого есть отдельный кран. Чтобы удалить лишний воздух из мембраны маленького бака, вам придется несколько раз подряд наполнить его и полностью слить воду.
Выводы и полезное видео по теме
Интересный практический опыт ремонта насосной станции Pedrollo:
В этом видео наглядно продемонстрирована разборка насоса станции и процесс замены сальниковой коробки:
Однако перед выполнением этой процедуры опытные мастера рекомендуют осмотреть вал, расположенный под ней. При чрезмерном износе металла новый сальник быстро придет в негодность. Нужно либо восстановить вал (если есть возможность), либо полностью заменить двигатель.
Как видите, ряд проблем с насосной станцией можно устранить самостоятельно. В случае сложных поломок придется обратиться к специалисту. При должном уходе количество поломок можно значительно сократить.
Если при просмотре изложенного материала у вас возникнут вопросы или возникнет желание поделиться собственным опытом восстановления насосной станции, просьба оставлять комментарии.
Как проектировать и ремонтировать насосные станции
Об авторе: Брайан Орчард — независимый журналист Orchard Public Relations. С садом можно связаться по адресу [email protected].
Установка новых насосов на насосной станции поверхностных вод Стиллингфлит.
Будь то ремонт или реконструкция паводковой насосной станции или строительство совершенно новой, очень важно правильно подобрать насос(ы) для конкретного применения. Поиск поставщика насосов, который может предоставить различные варианты насосов, необходимые инженерные ресурсы и хороший послужной список для работы в этом специализированном секторе, должен быть первоочередной задачей. Выбор наиболее конкурентоспособной оценки может быть привлекательным, но это может быть плохим решением, если позже возникнут проблемы.
Ключи к проектам насосов
На существующей насосной станции, где насосы имеют признаки износа или плохую работу, их замена может сначала показаться лучшим вариантом, особенно если срок их службы истек. Однако это может быть дорогостоящим и не всегда может быть лучшим долгосрочным решением. Прежде чем принимать какое-либо решение о замене или ремонте проблемных насосов, необходимо привлечь специалистов по насосам для проведения подробного обследования существующей инфраструктуры и состояния насоса(ов).
В Великобритании дистрибьютор насосов AxFlow инвестировал инженерные ресурсы в техническое обслуживание, ремонт и проектирование насосных станций для паводковых вод. Являясь частью общеевропейской группы AxFlow, компания разработала предприятие, специализирующееся на насосных станциях для паводковых вод, которое предоставляет услуги речным и дренажным властям, операторам промышленных парков и владельцам портов и гаваней. Это касается как новостроек, так и капитального ремонта.
«За несколько лет мы накопили богатый опыт и знания, которые, по нашему мнению, обеспечивают надежный план, охватывающий все инженерные услуги и возможности», — сказал Марк Редгроув, менеджер по техническим услугам AxFlow. «В начале проекта важно, чтобы связь между заказчиком и поставщиком [была] постоянно открытой. Обе стороны должны знать, кто участвует, какова их работа [или] роль, и что запланированы регулярные обновления о прогрессе. Проекты идут гладко только тогда, когда есть план действий с датами, которые необходимо выполнить».
Доступ к широкому спектру насосных технологий и возможность предложить клиенту несколько вариантов в соответствии с бюджетом являются основными преимуществами, когда требуются новые насосы. Также необходимы ресурсы и квалифицированный инженерный персонал, который выполняет работы на площадке, устанавливает и вводит в эксплуатацию насосы, а также реконфигурирует насосные станции.
«В пределах наших ресурсов у нас есть необходимые навыки в области гидравлики, гражданского строительства и логистики», — сказал Редгроув. «Для многих проектов необходимо [иметь] легкодоступные ресурсы в виде кранов и транспорта. После того, как мы провели полное обследование объекта, включающее детальное изучение насосов и причин их износа или повреждений, мы можем представить заказчику проектную документацию, в которой указаны все работы, которые необходимо выполнить, а также полная смета. ”
Два новых насоса были установлены непосредственно над разгрузочной ямой в порту Иммингем.
Тематические исследования
Такой сценарий иллюстрируется двумя разными проектами, реализованными за последние 18 месяцев. Работая от имени Совета по внутреннему дренажу Ouse & Derwent, компания AxFlow установила два новых погружных насоса Bedford на насосной станции поверхностных вод Стиллингфлит. Насосная станция, построенная в начале 1990-х годов, поднимает поверхностные воды, которые больше не могут стекать под действием силы тяжести в ближайший ручей.
Высокие показатели влажности фиксировались внутри футеровки насоса, содержащей электрооборудование, что вызывало эксплуатационные проблемы.
«Насосная станция была оборудована двумя большими 800-мм подъемными ливневыми и двумя 600-мм подъемными магистральными насосами для сухой погоды», — сказал Редгроув. Насосы необходимо было демонтировать, сохранив при этом насосную мощность станции. Когда существующие насосы были удалены, их заменили два погружных насоса Bedford.
«Сначала казалось, что снять и заменить насосы с помощью строительных лесов не составит труда, — сказал Редгроув. «Однако установка лесов в мокром колодце была нецелесообразна из-за нехватки места, плюс мокрый колодец не был полностью изолирован от потоков. Повышение уровня воды требовало включения и выключения одного насоса, чтобы поддерживать уровень на низком уровне».
Инженер в корзине для верховой езды был подвешен к мокрому колодцу, чтобы снять насосы. Работа по демонтажу и замене заняла три дня.
Для многих промышленных площадок с большими площадями открытого пространства скопление поверхностных вод может стать проблемой. Порт Иммингем является крупнейшим портом Великобритании по годовому тоннажу. Поверхностная вода всегда удалялась с участка площадью 1230 акров с помощью приливной заслонки (клапана), которая сливала воду в устье реки Хамбер. Однако из-за повторяющихся заторов портовые инженеры стремились найти постоянное решение проблемы.
В середине 2015 года компания AxFlow предложила построить наземную насосную станцию, которая будет перекачивать воду в док.
