История цех ремонта внутрискважинного оборудования начинается с ввода в эксплуатацию в 1987 году первой линии ремонта насосно-компрессорных труб, на базе, расположенной в городе Урай.

 С каждым годом увеличивалась потребность в ремонте НКТ, росли объемы, в связи с этим было принято решение строительства нового цеха. Так 19 октября 2000 года был образован цех по ремонту насосно-компрессорных труб на вахтовом поселке Убинка. До 2016г. ремонт насосных штанг и штанговых глубинных насосов осуществлялся в УРГНО в г. Урае, а ремонт насосно-компрессорных труб – на вахтовом поселке Убинка.

В 2016г. с целью оптимизации транспортных, энергетических затрат было принято решение о консервации цеха, расположенного в г. Урае, и перемещению необходимого оборудования на вахтовый поселок Убинка.

Первоначально, работа по ремонту НКТ проводилась при двухсменном режиме работы. После проведения анализа узких мест процесса ремонта НКТ, были разработаны мероприятия по модернизации и замене устаревшего технологического оборудования на современное, а именно:

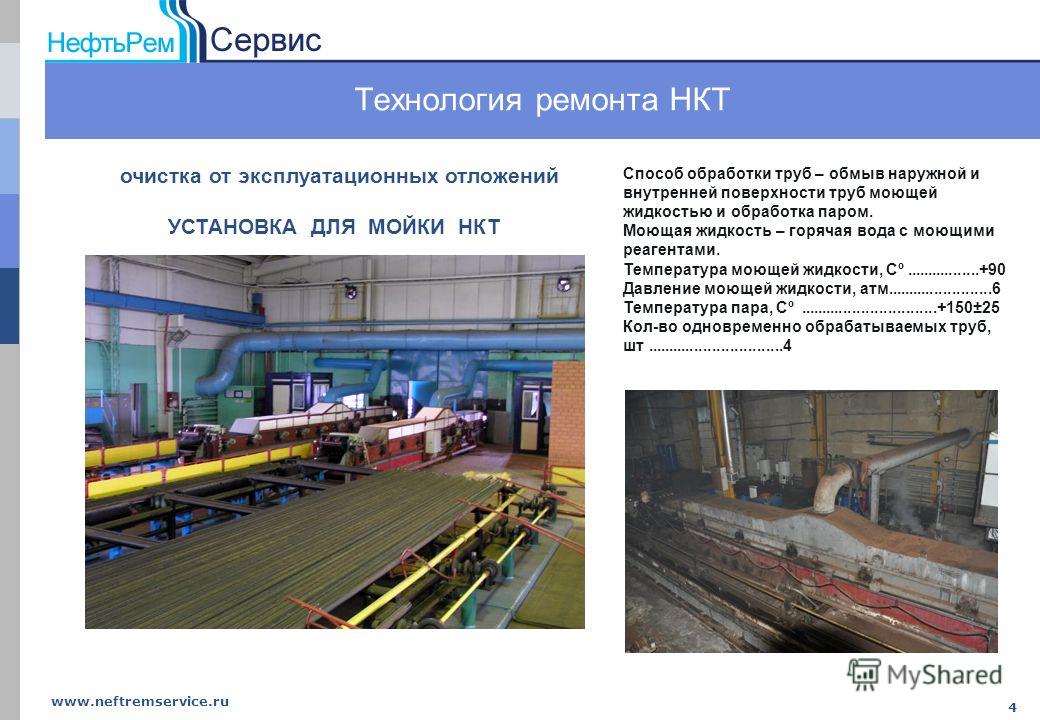

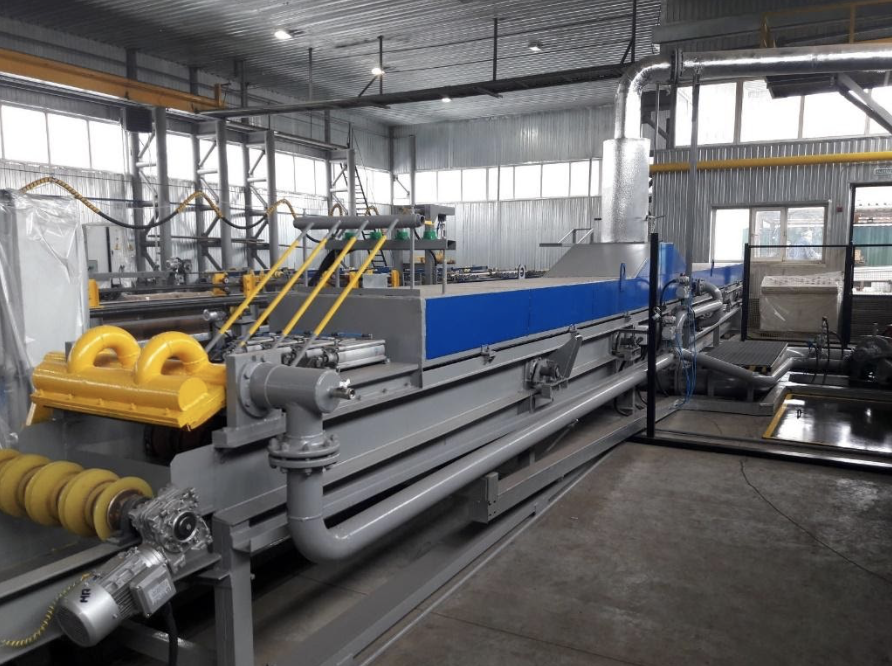

Проведена модернизация установки наружной и внутренней очистки и шаблонирования, путем установки частотных преобразователей, что позволило увеличить скорость подачи шомпола на 17%.

В 1 квартале 2014г. была произведена замена установки неразрушающего контроля с автоматическим распределением сортности трубы «УМД-104М». Данная установка в процессе работы претерпела ряд модернизаций в части произведения замены измерительного блока, и увеличения скорости прохождения через дефектоскоп на 26% (увеличение скорости 2300 до 2900об/мин.).

В 4 квартале 2014г. была смонтирована и введена в эксплуатацию модернизированная линия № 2 по ремонту НКТ. В период с 2015 по 2016 гг. разработано техническое задание, конструкторско-технологическая документация, изготовлено и внедрено оборудование технологической линии № 1.

В процесс ремонта НКТ было осуществлено внедрение линии автоматизированного удаления брака, что исключило проход бракованной трубы через весь цикл (от отворота муфт – до сортовика) и позволило сократить простои технологического оборудования на 5%.

Были заменены станки для отворота муфт в автоматическом режиме, что позволило понизить уровень трудозатрат. Данное оборудование в процессе также было модернизировано посредством установки сервопривода, что позволило увеличить скорость отворота муфты на 26%.

Также была внедрена новая линия контроля и сортировки НКТ, что позволило сократить время на проведение визуально-измерительного контроля. В автоматический режим выведены следующие операции: замер длины, клеймение, распределение по сортам в ячейке, расчет общей длины в ячейке.

Внедрение вышеуказанного оборудования позволило увеличить производительность до 2-х раз (перевести работу участка по ремонту насосно-компрессорных труб в одну (дневную) смену), повысить качество ремонта и улучшить условия труда работников, а также высвободить производственные мощности на 32 %, без учета времени на выполнение ТО и ТР технологического оборудования (которое зарезервировано в объеме 18%).

8 Методы ремонта медных труб

Введение –

Утечки воды могут быть очень неприятными, будь то из унитаза или из медной трубы, которую нужно отремонтировать. В этой практической статье вы узнаете, как устранить протечки в ваших медных трубах, как выполнить работу быстро и эффективно с минимальными затратами и инструментами.

Если медная труба протекает, важно найти источник утечки и как можно скорее принять меры для ее устранения.

Чем дольше вы позволяете протечке сохраняться, тем больше вероятность того, что она повредит ваш дом или, что еще хуже, вызовет травмы, затапливая часть вашего дома, которая потенциально может причинить вред.

Если вы не знаете, как выполнить этот ремонт, обратитесь за помощью к местному сантехнику.

Разрыв медной водопроводной трубы является распространенной проблемой для многих домовладельцев. Вы можете легко отремонтировать медные трубы, используя несколько различных методов, но если вам неудобно пачкать руки, лучше всего вызвать сантехника из Plumbing Express.

В некоторых домах в стенах есть медные трубы, добраться до которых также может быть непросто.

Итак, самостоятельный ремонт, который мы предлагаем, предназначен в первую очередь для легкодоступных медных труб с большими отверстиями

Если вы испытываете утечку воды из точечных отверстий в медных трубах , то одно из этих решений может обеспечить краткосрочное облегчение. Тем не менее, точечные утечки часто являются признаком полного отказа вашей водопроводной системы. Вы можете узнать больше об этом в нашей статье: Точечные утечки в неисправной меди: проблема Атланты

Независимо от того, какой метод ремонта вы выберете, первое, что вам нужно сделать, это перекрыть подачу воды перед выполнением любых ремонтных работ.

После того, как вы отключили подачу воды, начните удалять участки трубопровода, где, как вы подозреваете, может быть проблема. Соблюдайте особую осторожность, чтобы не удалить слишком много труб, чтобы вы могли легко заменить каждую секцию, как только они будут открыты.

Этот тип ремонта будет проще, если в трубопроводе имеется большой разрыв или дыра. Если вы испытываете точечные утечки в медных трубах, то, скорее всего, вы столкнулись с полным отказом всей системы трубопроводов.

1) Пайка двух муфт и куска трубы (утвержденные нормы / постоянные)

2) Компрессионные муфты (утвержденные нормы / постоянные)

4) ремонтный хомут (не одобрен кодом / временный)

5) заглушка отверстия для пайки (не одобрен код / ​​временный)

6) Фиксатор медной проволоки (не одобрено нормами/временно)

7) Лента Alfa (не одобрено нормами/очень временно)

8) Эпоксидный компаунд Freeze Fix (агрессивные химикаты вступят в контакт с питьем вода / не одобрено нормами / временно)

Это, безусловно, самый распространенный и соответствующий требованиям метод. Это должен быть ваш метод ремонта небольшого участка с точечной утечкой или участка с большой дырой.

1. Определите площадь трубы, которую нужно отрезать.
2. Отметьте области для резки
3. Используйте труборез для удаления поврежденного участка трубы
4. Используйте удаленный кусок трубы, чтобы определить длину, чтобы отрезать новый кусок трубы, который заменит его.
   1. Отрежьте новый кусок трубы
5. удалить заусенцы внутри и снаружи трубы, которая еще установлена
   1. Для внутренних работ можно использовать острый универсальный нож
   2. Вы можете использовать файл для внешней
6. Накидные муфты на каждую секцию разрезаемой трубы
   1. Эти муфты не имеют упоров
   2. Это позволит вам легко надеть существующую трубу, а затем на новую секцию трубы
   3. Муфты должны быть того же размера, что и труба
7.  Поднесите кусок запасной трубы к отсутствующей секции
8. Наденьте по одной муфте на новую секцию так, чтобы половина муфты находилась на исходной трубе, а половина — на новой трубе.
9. Повторить для другой стороны
10. Затем приступайте к пайке обеих муфт и на обоих концах муфты.
11. Удалите излишки флюса и проверьте герметичность

Плюсы:

• Долгосрочное решение
• Низкая стоимость

Минусы:

• Требуется пайка
• Не для начинающих
• Требуется достаточный доступ к трубе

Это, вероятно, самый удобный метод для самодельщика.

1. Определите площадь трубы, которую нужно отрезать.
2. Отметьте области для резки
3. Используйте труборез для удаления поврежденного участка трубы
4. Используйте удаленный кусок трубы, чтобы определить длину, чтобы отрезать новый кусок трубы, который заменит его.
   1. Отрежьте новый кусок трубы
5. Наденьте стопорную гайку, начиная с одной стороны.
6. Накидка на рукав
7. Повторите процесс для той же стороны новой трубы
8. Перед тем, как затянуть стопорную гайку на муфте, обязательно нанесите на втулку немного смазочного материала для водопроводных труб.
9. Затяните стопорную гайку с каждой стороны муфты
10. Повторите шаги 5–9 для другой стороны
11.  Если из муфты вытекает вода, возможно, вы недостаточно затянули стопорные гайки.

Если все сделано правильно, это постоянное и одобренное кодом решение.

Плюсы:

• Подходит для начинающих
• Пайка не требуется
• Постоянный раствор

Недостатки:

• При неправильной установке возможна утечка
• Не так надежен, как пайка

1. Используйте сам фитинг, чтобы определить площадь трубы, которую нужно отрезать.
2. Отметьте области для резки
3. Используйте труборез для удаления поврежденного участка трубы
4. Удаление заусенцев внутри и снаружи трубы
   1. Для внутренних работ можно использовать острый универсальный нож
   2. Вы можете использовать файл для внешнего
5. Идентифицирован скользящий конец фитинга
6. Затем с помощью разводного ключа наденьте фитинг на другой конец оголенной трубы, пока не увидите отметки

Этот метод одобрен кодом, если он выполнен правильно. Лучше всего заделать одно отверстие в трубе.

Плюсы:

• Без пайки
• Подходит для начинающих

Минусы

• Не подходят для труб, подвергающихся воздействию солнечных лучей
• Не так надежен, как пайка
• При неправильной установке возможна утечка

1. Определение размера поврежденной трубы
2. Выберите зажим правильного размера
3. Откройте зажим
4. Закрепите хомут на отверстии в трубе
5. Защелка закрыта

Это временное решение. Отличный вариант, если у вас в медной трубе одна дырка, а сантехник не может приехать и сразу починить.

Тем не менее, этот ремонт не код. Так что это только для временного ремонта.

Плюсы:

• Очень просто
• Отлично подходит для любого уровня навыков
• Лучший временный вариант
• Без пайки

Минусы:

• Не кодировать
• Временный

Это работает, только если у вас есть одно маленькое отверстие. Это будет примерно размер кончика карандаша.

1. Очистите трубу абразивной губкой
2. Нанесите немного сантехнического флюса вокруг отверстия
3. Нагрейте флюс и область вокруг отверстия портативной паяльной лампой
4. Вы увидите, как водопроводный флюс начнет менять цвет
5. Нанесите припой, чтобы залатать отверстие

Это исправление не одобрено кодом. Это временно. Это возможное решение, позволяющее вам продолжать пользоваться водой, пока вы ждете, пока приедет сантехник и выполнит надлежащий ремонт.

Плюсы:

• Позволяет продолжать пользоваться водой в ожидании прибытия сантехника

Минусы:

• Включает пайку
• Никто не должен этого делать
• Вероятно, не остановит утечку
• Не подходит для точечных отверстий

1. Очистите поврежденный участок трубы абразивным материалом, например, губкой Scotch-Brite
.
2. Плотно оберните медной проволокой отверстие в медной трубе и закрепите ее на месте
3. Затем припаяйте провод к трубе

Плюсы:

• Позволяет продолжать использовать воду в ожидании прибытия сантехника

Минусы:

• Включает пайку
• Никто не должен этого делать
• Вероятно, не остановит утечку
• Не подходит для точечных отверстий

1. Начните обматывать трубу лентой
2. После того, как вы начнете работу, критически важно плотно натянуть ленту за каждый дополнительный виток вокруг трубы

Плюсы:

• Без пайки
• Легко для начинающих

Минусы:

• Крайне временное решение
• Не может остановить утечку
• № к коду

На самом деле существует два способа использования эпоксидной смолы для ремонта протекающей медной трубы.

Вы можете либо использовать эпоксидную замазку, чтобы заткнуть отверстие, либо сделать из эпоксидной смолы повязку, похожую на гипс, наложенный на сломанную руку.

Это больше всего похоже на использование кусочка жевательной резинки для устранения течи в плотине. Это чаще всего используется для нескольких отверстий в трубе — скорее всего, это связано с дефектной трубой или трубой, срок службы которой истек.

Вероятно, это самый популярный метод ремонта медных труб с отверстиями. Однако важно помнить, что это временно и токсично.

Этап 1: Эпоксидная смола будет разделена на два разных соединения. Вам нужно будет тщательно соединить составы. Это создаст химическую реакцию, которая создаст новое соединение. Обязательно надевайте защитные перчатки.

Шаг 2: Нанесите этот состав на видимые отверстия в трубе. Дайте этому полностью высохнуть.

Шаг 3: Подождите, пока все полностью высохнет и затвердеет

Это не идеальный метод, так как агрессивные химикаты попадут в питьевую воду. Этот метод не является кодом. Его следует использовать только временно, пока труба не будет правильно закреплена.

Плюсы:

• Без пайки
• Легко для начинающих
• Временный раствор

Минусы:

• Токсичный
• Не подходит для точечных утечек

Одним из наиболее распространенных способов крепления медных труб является использование эпоксидной втулки. Эпоксидные рукава помещаются вокруг поврежденного участка, а затем им дают высохнуть, чтобы создать водонепроницаемое уплотнение. Вы можете думать об этом как об эквиваленте гипсовой повязки для труб.

Шаг 1: Эпоксидная смола будет разделена на два разных соединения. Вам нужно будет тщательно соединить составы. Это создаст химическую реакцию, которая создаст новое соединение. Обязательно надевайте защитные перчатки.

Шаг 2: Нанесите этот состав на большое отверстие в трубе. Дайте этому полностью высохнуть.

Шаг 3: Замочите бинт в воде.

Этап 4: Плотно оберните эпоксидный компаунд

Шаг 5: Подождите, пока все полностью высохнет и затвердеет.

Это не идеальный метод, так как агрессивные химикаты попадут в питьевую воду. Этот метод не является кодом. Его следует использовать только временно, пока труба не будет правильно закреплена.

Плюсы:

• Без пайки
• Легко для начинающих

Минусы:

• Токсичный
• Не подходит для точечных утечек
• Временный

Вы, наверное, слышали о нескольких различных способах устранения течи в медных трубах. Но каково лучшее решение?

Ответ на этот вопрос зависит от того, где и насколько велика ваша утечка. Если у вас есть одна дыра или она локализована в одной области, есть много решений, которые могут вам подойти.

Однако, если проблема распространилась на большую часть вашей водопроводной системы, вам потребуется больше, чем просто быстрое решение, и мы здесь, чтобы помочь с этим!

Мы предлагаем комплексные услуги от диагностики до ремонта, чтобы наши клиенты могли как можно быстрее настроить и запустить свои системы без каких-либо серьезных проблем в будущем. Позвоните нам сегодня по телефону 678-439-9540

Как отремонтировать трубу подземного водоснабжения

К

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также более 13 лет дает советы по благоустройству дома.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 07.04.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

БэнксФото / Getty Images

Обзор проекта

Треснувший или оборванный подземный водопровод — это неприятная проблема, с которой мало кто из домовладельцев хочет столкнуться. Мы могли бы быть знакомы с обычными проблемами внутренней сантехники, такими как протекающие краны или шаткие туалеты, но когда дело доходит до скрытых подземных труб, которые доставляют пресную воду из городского водопровода в дом, проблема кажется гораздо более пугающей. Как и сломанная канализационная труба, поврежденный подземный водопровод обычно кажется дорогим и трудоемким проектом, который расстраивает всю вашу жизнь. И иногда это так.

Но это не должно быть так. Разделив этот проект на управляемые этапы, вы сможете самостоятельно отремонтировать линию подземного водоснабжения или, по крайней мере, взять на себя некоторые части работы, что снизит общую стоимость проекта. Ремонт подземного водопровода часто менее трудоемок, чем ремонт канализационной линии, поскольку линия расположена ближе к уровню земли. Кроме того, копание можно выполнять вручную, что устраняет необходимость в найме дорогого контрактного экскаватора.

Прежде чем начать

Начните с определения, действительно ли у вас есть утечка. Некоторые общие признаки утечки в вашей подземной водопроводной линии включают в себя:

• Необъяснимое увеличение муниципальных счетов за воду
• Вращающийся индикатор счетчика воды, хотя вода в доме или вокруг него не включена
• Мягкие, мягкие места во дворе
• Заглубленный или набухший грунт
• Низкий напор воды в кранах или душевых лейках в доме

Если индикатор утечки находится снаружи, например, в углублении, отметьте, где он кажется наихудшим. На этом вы сосредоточите свое внимание.

Предупреждение

Прежде чем приступать к каким-либо работам, проконсультируйтесь в местном отделе выдачи разрешений для получения информации о зонировании и разрешениях. Проверьте документы, подтверждающие право собственности на ваш дом, или раздел налоговой службы вашего округа на веб-сайте вашего округа, чтобы получить любую информацию о сервитутах, которые могут действовать через ваш двор. В некоторых регионах домовладельцам может быть запрещено самостоятельно ремонтировать водопроводные трубы, идущие от муниципального водопровода к самому дому.

Соображения безопасности

Прежде чем копать в своем дворе, вы всегда должны иметь линии инженерных сетей, отмеченные вашей местной службой определения местонахождения коммунальных служб, чтобы вы могли не повредить их во время копания. Эта услуга обычно бесплатна. Техник пометит ваш двор краской, обозначающей синим цветом линии питьевой воды, красным — электрические кабели, зеленым — канализационные трубы и оранжевым — газ, нефть и пар. Позвоните 8-1-1 для планирования.

В регионах с холодными зимами водопроводы могут быть зарыты под землю на довольно большое расстояние — 4 фута и более. Оставление открытой глубокой траншеи представляет очевидный риск для детей и домашних животных, и даже взрослые были тяжело ранены или убиты, когда на них обрушились стены вырытой вручную траншеи. Даже на глубине 2 или 3 фута траншея, которая обрушится на вас, когда вы стоите на коленях на дне, чтобы сделать ремонт, может привести к трагическому исходу.

В зависимости от типа водопроводной трубы, используемой для подземного водопровода, этот проект может потребовать определенных навыков сантехника, когда придет время фактически заменить поврежденный участок трубы. Например, вы можете столкнуться с необходимостью резки и пайки медной трубы с помощью горелки, что не имеет значения, если вы имеете дело с трубой, по которой вся пресная вода поступает в ваш дом. Это не ремонт, который вы хотите сделать во второй раз, потому что ваша первая попытка не удалась.

Оборудование/инструменты

• Лопата
• лопата
• брезент
• Молоток
• Разводной ключ
• Отвертка
• Специальный инструмент для перекрытия воды/газа (дополнительно)
• Ведро
• Влажно-сухой цеховой вакуум

Материалы

• Сантехнические трубы и фитинги по мере необходимости
• Шпагат или веревка
• Деревянные колья

1. Найдите место утечки

   Как только вы узнаете общую площадь утечки, попытайтесь определить ее точное местоположение. Один из способов сделать это — провести линию обзора от уличного счетчика воды вашего дома до точки, где водопроводная труба входит в ваш дом. Вбейте кол рядом с водомером и еще один кол рядом с местом, где питьевая вода поступает в ваш дом. Протяните натянутую нить от колышка к кольцу.


   Поврежденный участок подземной трубы почти наверняка будет лежать рядом с местом, где мягкий, влажный грунт пересекается с этой струной. Здесь вы начнете копать.

2. Определение владельца протекающей трубы

   В разных сообществах действуют разные правила, когда проблема с подземным водопроводом является обязанностью домовладельца. Чаще всего, однако, правило заключается в том, что домовладелец несет ответственность за любую утечку в трубопроводе, который находится на стороне дома счетчика воды, в то время как город несет ответственность за все, что находится на стороне улицы счетчика.

   Если у вас есть вопросы о праве собственности и ответственности за протекающую подземную трубу, простой звонок в районный офис вашего района может прояснить для вас этот вопрос.

3. Отключить воду

   Ремонт подземного водопровода требует, чтобы вы перекрыли как магистральный кран в доме, так и подачу воды из водопровода по подающему трубопроводу. Это изолирует участок подземной трубы, где находится повреждение, и предотвращает возможное загрязнение воды в доме.

   Во-первых, перекройте главный запорный кран подачи воды внутри дома, который обычно находится рядом с точкой входа водопроводной трубы в дом — часто в гараже или подсобном помещении.

   Затем снимите крышку на утопленной коробке счетчика воды во дворе и найдите клапан рядом со счетчиком (со стороны дома, а не со стороны улицы). Осторожно поверните ручку клапана по часовой стрелке. Предпочтительно использовать специальный инструмент для перекрытия воды/газа. Если у вас его нет, вы можете надеть разводной ключ на клапан и повернуть ключ с помощью отвертки, вставленной в заднюю часть ключа.

   Наконечник

   Процедуры перекрытия трубы подачи воды могут различаться. В некоторых общинах водомер и запорная арматура являются отдельными установками. Отдельный клапан, принадлежащий и контролируемый городом, регулирует водопроводную трубу, идущую от водопроводной магистрали к счетчику. В этой конфигурации вам нужно будет позвонить в городскую коммунальную службу, чтобы перекрыть подземную трубу подачи, чтобы вы могли произвести подземный ремонт.

4. Копать траншею

   Расстелите брезент рядом с местом предполагаемой утечки. Ваша бечевка или веревка укажут горизонтальную ориентацию подземной трубы; наибольшую концентрацию воды в почве обеспечивает вертикальная ось. Снимите шпагат и начните копать землю. Поместите дерн и грязь поверх брезента во время копания.

   Наконечник

   Если вы хотите использовать дерн повторно, аккуратно вырежьте его лопатой и положите в стороне в отдельном месте.

   В отличие от канализационных линий, которые могут проходить на несколько футов ниже уровня земли, водопроводные линии обычно располагаются чуть ниже линии замерзания в вашем районе: от 1 до 3 футов под землей, а иногда и больше в регионах с очень холодными зимами. Глубина зависит от климата вашего региона и состава почвы, а также от глубины городского водопровода.


5. Забрать воду из траншеи

   Если вода продолжает собираться в траншее, вычерпывайте ее ведром по мере ее накопления. Когда вы окажетесь рядом с трубой, вы можете слить оставшуюся воду с помощью пылесоса для влажной / сухой уборки, установленного в режим влажной уборки, или с помощью любого переносного насоса. Когда утечки очень серьезны, удаление воды может потребоваться профессионалу.


6. Обнажение поврежденной трубы

   Когда вы находитесь рядом с водопроводной трубой, копайте более осторожно, чтобы полностью обнажить ее. Наилучшие результаты достигаются, если вы копаете глубоко под трубой, чтобы обеспечить достаточный доступ вокруг трубы — вам понадобится достаточно места, чтобы вырезать и установить новую секцию трубы.

   Переход от лопаты к ручному мастерку может быть полезен на этих последних этапах копания.

7. Ремонт водопровода

   В зависимости от возраста вашего дома и любых последующих модификаций ваш подземный водопровод может быть из меди, ПВХ, оцинкованной стали, ХПВХ или PEX. Как правило, эта труба имеет диаметр 1 дюйм. В большинстве норм указывается, что подземный водопровод должен быть не менее 3/4 дюйма в диаметре и что он должен быть отделен от любых сточных или канализационных линий не менее чем 5 футами нетронутой или уплотненной почвы.

   Вырежьте поврежденный участок и замените его аналогичными материалами. Инструменты и материалы, необходимые для этой работы, будут различаться в зависимости от типа вашей трубы.

   Это момент, когда вы можете вызвать профессионального сантехника, чтобы сделать ремонт, если вы не совсем довольны своими навыками сантехники. Гонорар специалиста будет значительно снижен, так как вы выявили проблему и сэкономили сантехнику значительное количество рабочего времени.

   Наконечник

   Если вы обнаружите, что ваша подземная водопроводная труба сделана из железа или меди, она может быть довольно старой, и вероятны проблемы в будущем, поскольку труба будет продолжать подвергаться коррозии. Средняя ожидаемая продолжительность жизни подземных металлических водопроводных труб составляет от 50 до 75 лет, и если вы живете в старом доме, вполне возможно, что ваш оригинальный и подходит к концу срок службы.

   Перспектива перекопки значительного участка вашего двора для замены всего водопровода не очень приятна, но реальность такова, что эти старые подземные водопроводы живут в долг. Если подземные водопроводные трубы начинают выходить из строя, может быть целесообразно заменить всю линию на современный ХПВХ или PEX, который будет очень прочным. Однако это крупный проект, который, вероятно, требует привлечения профессионального подрядчика.

8. Проверка ремонта

   После завершения ремонта включите воду на счетчике, повернув гайку против часовой стрелки. Пока не обязательно включать воду в свой дом. Проверьте свой ремонт под давлением, чтобы убедиться, что он безопасен.

   Если вам пришлось взять разрешение на выполнение работ, оставьте траншею открытой до тех пор, пока ее не проверит инспектор.
