Ремонт Патрона Шуруповерта Своими Руками

Как открутить патрон на шуруповёрте

Уже давно ни для кого ни секрет, что откручивать не закручивать шурупы удобнее не быстрее всего именно шуруповертом.

Любой инструмент имеет свойство изнашиваться не выходить из строя. Особенно это касается подвижных не часто употребляемых деталей. В шуруповерте таковым компонентом считается зажимной патрон. Элемент, который полностью вышел из строя, следует заменить. Увы сначала надо понять, как снимается патрон. Для нужно немного узнать о технических характеристиках устройства. Чтобы провести работы по ремонту понадобится молоток, отвертка, тиски не некоторые ключи.

Способы крепежа патрона

Патроны крепятся к валу такими способами:

  1. Посредством конуса Морзе
  2. Резьбовым способом
  3. Используя фиксирующего винта

Читайте так же

Конус Морзе один из самых легких не практичных методов, который начал использоваться с nineteen столетия. Плоскость вала обработана в облике конуса с назначенными параметрами. Аналогичный конус находится в течении патрона. При их объединении происходит оперативное не крепкое соединение составных частей.

Следующий метод оснащен резьбой, которая нарезана на краю рабочего вала электроинструмента.

Фиксирующий винт применяется для дополнительного соединения закручивающегося патрона на валу. Вы, винт обладает головкой для крестообразной отвертки, и конечно левой резьбы. Необходимо максимально открутить кулачки у патрона, чтобы его увидеть.

Как определить метод крепления на шуруповёрте

Способ крепежа легко узнать, если внимательно осмотреть детали. Патрон разновидности конус Морзе имеет следующую надпись: 1-6 В10. Это значит, что в патроне допустимо закрепление насадок с диаметром хвостовика равного 1-6 мм, а В10 – это указатель величины конуса Морзе.

Патрон, зафиксированный при наличии резьбового крепления, имеет маркировки:

  1. Метрическая резьба (отечественная продукция) – 1,0-11 М12х1,25
  2. Дюймовая резьба (иностранное производство)– 2-13 мм ½-20 UNF

Ремонт быстрозажимного патрона

Ремонт быстрозажимного патрона шуруповерта. Подписка на мой канал .

Как снять и поменять патрон (Видео)

Читайте так же

Если вы столкнулись с заменой патрона, первоначально, следует разобраться со способом его крепления. Для проведения процедуры с минимум усилий, специалисты не рекомендуют перегружать шуруповерт в каждодневном применении. Если вы без перерыва работаете инструментом в течение пятнадцати минут, вращающиеся части могут перегреться и крепко зафиксироваться в гнезде. Тогда будет сложнее провести замену. Эксперты рекомендуют проверенные способы , описанные ниже:

  1. Открутить резьбовое крепление посредством шестигранника Г-образной формы, который наверняка найдется у каждого хозяина. Далее следует вставить шестигранник (размер — ten мм) поместить коротким краем в патрон и плотно сдавить в кулачках. После этого запустить и моментально выключить устройство на малых оборотах, чтобы свободный край слегка ударился об стол, таким образом, резьба ослабнет и можно выкрутить патрон.
  2. Если патрон держится на резьбе с фиксирующим винтом, тогда:
  3. Открутить винт с левой резьбой по направленности часовой стрелки.
  4. Затем в кулачки, и быстрым движением руки либо молотка провернуть свободный край против часового хода. Теперь можно откручивать патрон.
  5. Если оба метода не сработали:
  6. Достаем из открытого корпуса вал, на котором расположен редуктор и патрон. Для изъятия патрона нужно воспользоваться трубным ключом.
  7. Чтобы снять и поменять патрон с нужно иметь при себе молоток, которым хвостовик будет освобождаться из гнезда корпуса.

Снятие патрона: Шуруповерт Макита (Видео)

Обычно электроинструменты бренда Макита оснащены резьбовым креплением со вспомогательной фиксацией посредством винта с левой резьбой.

Следует придерживаться ряда действий:

  • Открутить фиксирующий винт (по часовому направлению).
  • Активизировать кнопку стопора шпинделя.
  • Обвернуть плотной тканью корпус и сдавить в тисках.
  • В кулачках стиснуть шестигранник.
  • Ударяя молотком по свободной плоскости ключа, патрон прокручивается, а затем убирается с вала.

Снятие патрона: Шуруповерт Бош

Шуруповерты марки bosch, как правило, оборудованы фиксирующим винтом.

  • Ключ ставим в кулачки и затягиваем на пару щелчков.
  • Инструмент кладется на край стола.
  • Надавливая на , снимаем фиксатор патрона на валу.
  • Патрон снимается против часового хода.

Все действия требуют особого внимания и последовательности при разборке/сборке.

Получив теоретические знания о видах патронов, вам будет проще самостоятельно произвести Интерскол, Хитачи, а также других производителей.

Читайте так же

ctln.ru

Ремонт шуруповерта своими силами | Мои инструменты

🏠 » » Как выполняется ремонт шуруповерта без помощи специалиста

Шуруповерт — это универсальный инструмент, способный сверлить, резать, чистить, шлифовать и выполнять другие задачи, что зависит от установленной в патроне насадки. Как и все инструменты, рассматриваемый прибор (независимо от его качества) ломается. В этом случае поможет только ремонт шуруповёрта или покупка нового прибора. Отремонтировать его самостоятельно — просто, с чем может справиться даже новичок. Если возникают затруднения, то инструкция на сайте всегда поможет быстро устранить поломку.

Из чего состоит шуруповерт или конструкция инструмента

При работе шуруповертом (в народе его называют «шуриком») возникают неисправности, которые можно разделить на ремонтируемые и неремонтируемые (требующие замены). К неремонтируемым поломкам, когда деталь нельзя отремонтировать, относится выход из строя двигателя, кнопки, редуктора, патрона и т.п., когда их невозможно отремонтировать, но при этом можно заменить. Прежде чем проводить ремонт шуруповерта своими руками, с чем справится любой владелец инструмента, нужно разобраться с его конструктивными особенностями.

К основным составным деталям любого аккумуляторного шуруповёрта относятся:

  1. Электродвигатель — приводится в действие за счет автономного аккумулятора (9В, 12В, 15В и 24В). Сетевые приборы работают от сети 220В, поэтому они имеют большой запас мощности, и стоят в 2 раза дешевле портативных моделей
  2. Редуктор — устройство, преобразующее большие обороты вала двигателя в более низкую скорость. Состоит из набора шестеренок (обычно из пластика, но встречаются модели из стали)
  3. Кнопка пуска — деталь, отвечающая за подачу напряжения на вал двигателя, и приводит в движение якорь
  4. Аккумулятор или сетевой провод. В портативных приборах применяются аккумуляторы двух типов — никель-кадмиевые и литий ионные. Если прибор сетевой, то его вес значительно меньше, но при этом для его применения, необходимо подключить вилку в розетку
  5. Регулятор усилия — устройство, отвечающее за величину усилия, прилагаемого к шурупам, проделываемым отверстиям или полируемым поверхностям
  6. Патроны — механизм, в котором закрепляются насадки для выполнения соответствующих действий. На шуруповертах обычно применяются быстрозажимные (бесключевые) патроны
  7. Реверс — еще одна полезная опция, позволяющая менять направление вращения патрона. Это удобно при установке и снятии насадок в патрон прибора
  8. Корпус — изготавливается из ударопрочного пластика, что делается не только с целью удешевления прибора, но и для повышения безопасности при работе инструментом

Это интересно!

Каждый узел имеет соответствующее назначение, однако на выход из строя этих деталей влияет не только частота пользования инструментом, но еще и правильность применения прибора. К примеру, шуруповерт нельзя применять для сверления бетона, так как он не имеет ударную функцию. Если сверлить прибором отверстия в стене, то долго такой прибор не прослужит.

Назначение всех деталей и узлов инструмента — как они называются

Если поломался шуруповерт, то перед тем, как его ремонтировать, нужно разобраться, какая конкретно деталь вышла из строя. Чтобы узнать неисправность самостоятельно, надо разобраться с назначением каждого узла и его конструктивными параметрами.

  1. Кнопка пуска — именно с нее начинается работа инструмента. Данный механизм выполняет две опции — включает цепь питания, то есть подает напряжение на электромотор, а также регулирует количество оборотов вращения двигателя. Чем сильнее нажатие кнопки, тем с большей скоростью будет вращаться патрон. В качестве регулятора оборотов применяется электронный ШИМ генератор, который установлен на плате. При нажатии на кнопку происходит перемещение контакта по плате. В качестве контакта применяется полевой транзистор, который и играет роль регулятора скорости вращения

  2. Электромотор — в портативных инструментах используются однофазные электродвигатели постоянного тока коллекторного типа. К достоинствам этих агрегатов относится высокая надежность и простота обслуживания. Электродвигатель состоит из магнитов (играют роль статора), якоря и щеток. Применение магнитов значительно удешевляет стоимость агрегата
  3. Реверс — эта опция реализуется за счет смены полярности на клеммах. Для того чтобы пользователь не выполнял смену полярности вручную, в конструкции инструмента применяются перекидные контакты в виде переключателя. Этот переключатель расположен возле кнопки «Пуск»
  4. Редуктор — это набор шестерней, за счет которых происходит увеличение момента вращения патрона или понижение скорости. В «шуриках» применяют два типа редукторов — планетарные и классические. Классические подобны тем, которые устанавливаются на дрелях, только в шуруповертах они встречаются очень редко. Более популярны планетарные редукторы, состоящие из кольцевой (промежуточная) и солнечной шестеренки, а также сателлитов. В действие от вала двигателя приводится солнечная шестерня. От ее вращения в движение приводятся сателлиты, передающие вращающий момент к кольцевой шестеренке. В зависимости от количества скоростей, планетарные редуктора могут быть двухступенчатыми или трехступенчатыми. Чем больше скоростей, тем дороже будет стоить инструмент

  5. Регулятор усилия — обычно применяется 16 позиций усилий, но есть и такие модели, которые имеют большее количество. От величины усилия зависит возможность завинчивания шурупа в дерево. Если нужно завинтить шуруп в гипсокартон или другие мягкие материалы, то большое усилие для этого не потребуется, поэтому регулятор можно установить в положение от 1 до 7
  6. Патрон — механизм имеет простой принцип работы. Состоит приспособление из трех кулачков, которые надежно фиксируют устанавливаемые насадки. Достоинство быстрозажимных устройств — высокая скорость смены насадок
  7. Корпус — пластиковая ударопрочная конструкция, внутри которой расположены все составные детали. Чтобы отремонтировать прибор, надо разобрать корпус. Для этого производители выпускают корпуса из двух частей, соединяемых при помощи винтов
  8. Аккумулятор — производители выпускают два типа портативных аккумуляторов с наполнением из никель-кадмия и литий-иона (как на мобильных телефонах). Литий-ионные являются долговечными и более надежными, однако они стоят в 3-4 раза дороже, чем инструменты с никель-кадмиевыми батареями. Обычно с шуруповертом комплектуется две никель-кадмиевые батареи, что связано с небольшим их сроком службы

Это интересно! Если встречаются аккумуляторы, которые имеют цельную конструкцию корпуса, то это означает, что они не предназначены для самостоятельного ремонта.

Если сломался шуруповерт, то отремонтировать его дома не трудно, если только отыскать поломку. К частым проблемам неисправностей шуруповертов относят выход из строя аккумуляторов, замена которых может вызвать некоторые трудности. Рассмотрим механические и электрические неисправности, а также особенности их устранения своими силами.

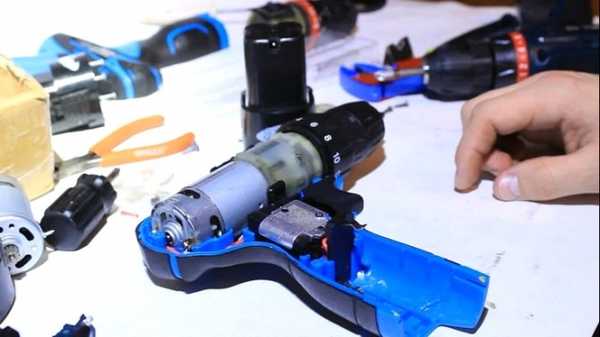

Как правильно разобрать шуруповерт — инструкция для новичков

Перед тем, как ремонтировать рассматриваемый прибор, его нужно правильно и аккуратно разобрать. Новички не всегда справляются с этой задачей, поэтому будет интересно узнать, как же правильно выполняется разборка. Инструкция по разборке шуруповерта имеет следующий вид:

  1. Разборку нужно проводить на столе, чтобы не растерять составные детали. Изначально нужно выкрутить все винты, которыми крепится корпус устройства
  2. Раскрыть корпус осторожно, чтобы не повредить его. Чтобы исключить повреждение пластиковой конструкции корпуса, можно воспользоваться пластиковой лопаткой
  3. Если после вывинчивания крепежных деталей корпус не разбирается, нужно внимательно осмотреть его внутреннюю конструкцию. В конструкции могут находиться скобы, которые нужно извлечь
  4. После разборки нужно располагать детали в порядке их снятия, чтобы не попутать и собрать прибор обратно

Если внутри имеются признаки окислов, то это означает, что в прибор попадала вода. Высока вероятность того, что причиной неработоспособности устройства является высокая влажность, которая повлекла за собой выход из строя деталей шуруповерта. После разборки инструмента, можно переходить к его ремонту. Видео описание процесса разборки ниже.

Поломки в механической части — как устранить

Неисправности в механической части инструмента обнаружить легче, чем в электрической составляющей. Это связано с тем, что любые механические дефекты слышны. К основным признакам механических неисправностей рассматриваемых устройств относятся:

  1. Возникновение посторонних звуков
  2. Вибрация и бой зажимного патрона
  3. Слышна работа двигателя инструмента, однако патрон не вращается

Чтобы починить прибор, и устранить механические неисправности, понадобится, прежде всего, разобрать корпус. Зная устройство шуруповерта, не будет трудно устранить возникшие поломки в механической части. Если возникают посторонние звуки, что говорит о причине износа втулок и подшипников якоря мотора, то эти элементы нужно заменить. При износе подшипника и втулок нужна их замена, но для начала эти детали надо купить. При покупке могут возникнуть трудности, так как найти запчасти на устаревшие модели инструментов практически невозможно.

Это интересно! Перед тем, как ставить новый подшипник, следует его хорошо обработать смазочными веществами, например, Литол-24 или Солидол, а еще лучше специальными смазками.

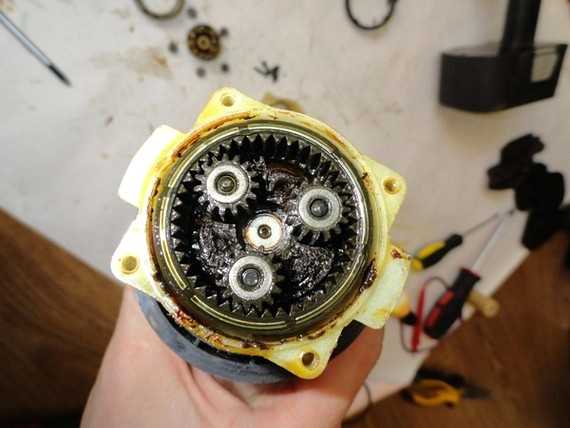

Кроме выхода из строя подшипника, на шуруповерте может поломаться редуктор. К ряду неисправностей данного устройства относятся:

  1. Вал редуктора искривляется от воздействия больших нагрузок
  2. Рабочие поверхности шестерней изнашиваются
  3. Изломывается штифт, на котором крепятся сателлиты
  4. Изнашивается подшипник или опорная втулка редуктора

Чаще всего из строя выходит именно редуктор, а точнее, его составные детали — зубчатые колеса. Причинами выхода из строя редуктора являются:

  1. Неправильная эксплуатация инструмента
  2. Сильные нагрузки, на которые не рассчитан прибор
  3. Отсутствие смазки
  4. Материал, из которого изготовлены устройства

Если шуруповерт «старой закалки», то есть его редуктор состоит из стальных шестеренок (вместо пластиковых), то целесообразно его отремонтировать, чем покупать новый. Для этого прибор нужно разобрать, произвести его осмотр и отыскать причину неисправности. При ремонте редуктора требуется очистить механизм и детали от устаревшей смазки, и нанести новые смазочные вещества. Если имеются поврежденные шестеренки, то их нужно заменить. Не спешите утилизировать неисправные зубчатые колеса, так как понадобится купить точно такие детали (возьмите их в качестве шаблона).

Это интересно! Если на инструменте установлены пластиковые шестерни, то менять их на стальные не рекомендуется. Причина заключается в том, что пластиковые шестерни под воздействием больших нагрузок ломаются, что уберегает двигатель от сгорания. Если на устройстве с завода установлены металлические шестеренки, то это говорит о том, что двигатель имеет большой запас мощности.

Чтобы при самостоятельном ремонте механической части шуруповертов не возникало лишних вопросов, ниже есть таблица, в которой указаны основные признаки механических неисправностей, а также способы их устранения.

Признаки неисправности инструментаСпособы устранения неисправности
Возникновение посторонних звуков и гулаЕсли при работе инструментом начинают появляться посторонние звуки, то это говорит об износе подшипников. Для устранения поломки нужно проверить целостность подшипника якоря мотора и редуктора. Если подшипники исправны, надо также проверить целостность втулок, так как они также изнашиваются. Чаще всего изнашивается опорная втулка вала подшипника
ВибрацияИскривление редукционного вала, что способствует возникновению сильного биения и вибраций. Для решения проблемы нужно разобрать корпус, оценить поломку и принять соответствующее решение о замене детали
Возникает бой зажимного патронаЕсли обнаруживается биение патрона, то нужно проверить качество его фиксации. Крепится деталь болтом, который находится внутри детали (чтобы увидеть болт, следует развести губки). Для завинчивания патрона, болт надо вращать не в правую, а левую сторону, так как он имеет обратную резьбу
ЗаклиниваниеЕсли заклинил инструмент, о чем говорит работа мотора, но при этом патрон не вращается, то нужно разбирать корпус и проверять целостность редуктора. Заклинивание инструмента говорит о смещении сателлитов, нарушении целостности зубчатых колес или нарушение целостности подшипника. Чтобы устранить поломку, нужно разобрать шуруповерт и найти причину заклинивания
Трещит и прокручивается на положении переключателяНеисправность редуктора. Для устранения нужно разобрать инструмент, и осмотреть целостность механизма



Поломки в электрической части — как выявить и устранить

У дрели и шуруповерта есть много общего, но различие заключается в крутящем моменте. Если дрель предназначена для сверления отверстий в разных материалах, то главное назначение шуруповерта — это завинчивание саморезов. При наличии регулятора скорости, этот инструмент может применяться для сверления и полировки поверхностей. Его также можно использовать для перемешивания растворов (только при условии небольших объемов). Не редкими являются случаи неисправности электрической части, которые проявляются следующими факторами:

  1. При нажатии кнопки пуск, инструмент не подает признаков жизни
  2. При переключении реверса — эта опция не работает
  3. Не регулируются обороты

Чтобы разобраться с такими поломками, нужно для начала узнать, какие причины способствуют возникновению таких неисправностей.

Если шуруповерт не хочет включаться — проверка зарядного блока

Не имеет значения, какой марки шуруповерт выходит из строя — Bosch, Makita, Интерскол, Metabo, Зубр, DeWalt и другие. Если инструмент не запускается, то прежде надо проверить наличие заряда батареи, и ее исправность. Для этого поставьте на зарядку АКБ (на 1-2 часа), а затем установите батарею обратно, и проверьте ее работоспособность. Если признаки жизни отсутствуют, тогда нужно вооружиться измерительным прибором под названием мультиметр или тестер, с помощью которого будет выполнена диагностика.

Это интересно! Если берете в руки мультиметр, то наверняка знаете, как ним пользоваться. Если нет, тогда следует ознакомиться с инструкцией.

При помощи мультиметра будем выяснять, что же является причиной поломки — аккумулятор или зарядное устройство. Для начала выясним исправность зарядного устройства. Для этого делаем следующие действия:

  1. Устанавливаем мультиметр в режим измерения постоянного напряжения на номинал 20В. Если батарея на инструменте имеет номинал 24В, тогда на приборе нужно установить номинал 200В
  2. Вставить вилку зарядного устройства в розетку
  3. Измерить выходное напряжение на клеммах зарядного блока

Его показания должны быть на 2В больше, чем номинал проверяемой батареи, например, для аккумулятора на 12В, показания зарядного прибора должны соответствовать значению 13,5-14В. Если номинал ниже или вовсе показания отсутствуют, значит, неисправен зарядный блок. Его можно отремонтировать, если имеются познания в электротехнике. Если починить зарядное не получается, то нужно купить новый блок аналогичной марки.

Неисправность АКБ шуруповерта и ее правильный ремонт

Если зарядный блок исправен, тогда неисправность скрывается в самом аккумуляторе. Однако не спешите разбирать батарею, так как для начала требуется убедиться, что причина неработоспособности инструмента именно в ней. Как ее проверить на работоспособность? Для этого есть два способа:

  1. Подключить к клеммам батареи тестер, и измерить выходное напряжение. При реализации данного способа нужно изначально зарядить батарею, поставив ее заряжаться на 2-4 часа. Если показания на мультиметре будут ниже номинала устройства, то причина неработоспособности шуруповерта скрывается в поломке АКБ
  2. Поставить в шуруповерт вторую батарею, и убедиться, что от нее инструмент запускается (обычно в комплекте шуруповерты имеют две никель-кадмиевые батареи)

Это интересно! По показаниям мультиметра можно предположить, что из строя вышла одна или несколько аккумуляторных банок.

Производители не рекомендуют заниматься самостоятельным ремонтом аккумуляторов, и тем более разбирать эти устройства. Именно поэтому, если занимаетесь разборкой устройства, то все действия являются небезопасными. Отзывы и практика доказывают, что отремонтировать аккумулятор шуруповерта не только можно, но еще и сделать это очень просто. Процесс ремонта шуруповертов своими руками выглядит следующим образом:

  1. Разбираем батарею. Многие производители изготавливают АКБ из двух пластиковых оснований, которые соединяются шурупами. Однако некоторые производители делают устройства цельными или неразборными. Видео по разборке батареи шуруповерта ниже

  1. После снятия верхней крышки увидим соответствующее количество бочонков (банок). Их количество зависит от номинала напряжения аккумулятора. Каждый бочонок выдает 1 Вольт напряжения. Для получения номинала 12В, 15В или других значений, все бочонки соединяются последовательно
  2. Проверяем качество соединений (контакты). При наличии обрыва между бочонками можно считать, что неисправность найдена, однако такие поломки встречается редко. Чаще всего выходит из строя одна или несколько банок
  3. Проверяется наличие напряжения на каждой банке, которое должно быть не ниже 0,9В-1В. Если все банки имеют напряжение 1В, а одна 0,8В и ниже, то причина неработоспособности инструмента именно в этом бочонке. Банки не подлежат ремонту, но их можно заменить, чтобы отремонтировать АКБ

Для замены банок выполняются такие действия:

  1. При помощи паяльника отпаять бочонок, который имеет низкий показатель напряжения
  2. Вместо него припаять аналогичного размера и параметра банку. При покупке новой банки нужно учитывать номинал и материал наполнения (никель-кадмий или литий-ион)
  3. Собрать батарею, зарядить ее и проверить исправность работы

Это интересно! Если возникают трудности с поиском одной или нескольких банок для ремонта аккумулятора, то можно взять их со второй АКБ (если инструмент комплектуется двумя батареями), которая уже устарела, и также не работает. Перед тем, как выпаивать банку с устаревшей АКБ, нужно ее изначально зарядить. После этого следует разобрать АКБ, и найти исправный бочонок (который выдает напряжение не ниже 0,9В).

Процесс ремонта АКБ шуруповерта не сложный, но при его реализации не нужно забывать, что вы работаете с электрическим током, поэтому следует соблюдать технику безопасности, и работы проводить только в защитных средствах.

Если батарея и зарядный блок исправны — но шуруповерт не работает

Если выяснилось, что зарядный блок и аккумулятор инструмента работают, то искать причину неисправности электрической части следует немного глубже. Для этого надо разобрать шуруповерт. Дальнейшие действия по выявлению поломок и их устранению следующие:

  1. Измерить наличие напряжения, поступающего от аккумулятора к клеммам кнопки «Пуск». Если напряжение есть, значит, питание на кнопку поступает. Если напряжение отсутствует, значит, поврежден провод или нарушен контакт. Следуем по цепочке далее, чтобы отыскать неисправность
  2. Проверьте пусковую кнопку. Для начала требуется снять батарею с инструмента — это нужно, чтобы проверить исправность кнопки. После извлечения батареи, следует закоротить контакты (соединить провода, которые идут от батареи к входным клеммам кнопки). К выходным контактам кнопки нужно подключить щупы мультиметра, и выставить прибор в режим измерения сопротивления. Чтобы измерить величину сопротивления, нужно нажать на кнопку инструмента. Если кнопка исправна, то показания прибора будут стремиться к нулевому значению. При ее неисправности показания прибора будут стремиться к бесконечности (обрыв)

Кнопку можно заменить или отремонтировать. Если деталь разборная, то можно разобрать ее, и почистить контакты. Очень часто причиной неисправности кнопок является подгорание контактов. Если их почистить при помощи наждачной бумаги, то устройство будет работать в прежнем режиме. Если кнопка неразборная или ее контакты сильно выгорели, то понадобится купить новую деталь. Ее цена не высокая, поэтому каждый может позволить купить ее, чтобы избежать ремонта.

Это интересно! Кнопка состоит не только из контактов, но и мелких пружинок, которые при малейшем неверном движении могут вылететь. Чтобы этого не произошло, нужно разбирать кнопку аккуратно и не спеша.

Неисправности двигателя реверса и регулятора оборотов

Если шуруповерт не подает признаков жизни, то неисправность может скрываться в самом двигателе. Чаще всего в двигателе стираются щетки, через которые подается напряжение на якорь. Если графитовые щетки стираются больше 40% от их длины, то их нужно заменить. О том, что подходит время замены графитовых щеток, говорит искрение внутри корпуса инструмента. Щетки не подлежат ремонту, поэтому надо покупать аналогичного вида и размера детали.

Если выясняется, что щетки в порядке, а инструмент все равно не работает, то причина скрывается в самом электродвигателе. Для его проверки нужно померить сопротивление обмотки якоря. Если показания мультиметра стремятся к нулю или имеют низкое значение, то уместен обрыв обмотки. Для восстановления работоспособности устройства понадобится купить новый электродвигатель.

Это интересно! Если произошел обрыв обмотки якоря, то эту деталь можно заменить или перемотать. Однако найти якорь под китайские электроинструменты трудно, и намного проще купить новый электромотор.

При отсутствии реверса нужно провести проверку данного механизма. Для этого следует выполнить такие действия:

  1. Взять мультиметр, и подключить один щуп к входному контакту кнопки, а второй к контакту электродвигателя
  2. Переключается рукоятка реверса
  3. Прибор фиксирует показания, и если на дисплее отображается какая-либо величина, то деталь исправна. Если прибор будет «молчать», то нужно произвести замену детали

Если не работает опция реверса, то можно даже не проверять исправность устройства мультиметром. Разберите прибор, и проверьте качество соединения контактов. Если провода не оторвались, значит нужно менять сам переключатель.

При неисправности регулятора оборотов следует выполнить замену регулятора скорости вращения (полевой транзистор). Эта деталь подключается к кнопке «пуск», поэтому заменить ее не составляет большого труда.

С ремонтом электрической части ничего сложного нет, нужно только соблюдать четкую последовательность действий для выявления причины неисправности и ее устранения.

Причины поломок разных марок шуруповертов — как продлить жизнь инструмента

Ломаются не только инструменты, которые имеют низкую цену. Всем инструментам свойственно ломаться, поэтому от этого никуда не уйдешь. Чтобы продлить срок службы шуруповерта, нужно разобраться, какие причины способствуют быстрому выходу из строя устройства.

  1. Неправильная эксплуатация. Инструмент нужно использовать только по назначению. Если ежедневно портативный прибор применять для бурения бетона, то он не прослужит и нескольких дней
  2. Назначение — как и другие виды инструментов, шуруповерты делятся на бытовые или любительские и профессиональные. Если профессиональные рассчитаны на длительное время эксплуатации, то бытовыми приборами можно пользоваться не более 2 часов в день
  3. Соблюдение условий хранения — инструменты нельзя хранить в помещении, где имеется высокая влажность. Если внутренние части (механические и электрические) отсыреют, то аппарат быстро выйдет из строя. Хранить портативные шуруповерты нужно не только в соответствующих условиях влажности, но еще и при правильной температуре. Это необходимо не для самого инструмента, а для аккумуляторов, которые при низких температурах разрушаются. На зиму рекомендуется хранить прибор в отапливаемых гаражах и мастерских
  4. Исключить негативное влияние погодных условий — это не только дождь или снег, но и солнечный свет. Если прибор перегреется на солнце, то при очередном его включении, он может сгореть, поэтому не допускайте продолжительное нахождение инструмента на палящем солнце


Чтобы продлить срок службы аккумуляторов, которые ломаются быстрее, чем шуруповерты, нужно их не только правильно хранить, но еще и заряжать. Нельзя допускать, чтобы батарея хранилась длительное время в разряженном состоянии, а также долго стояла на зарядке. Регулярно требуется включать инструмент, и давать ему поработать (1-2 раза в неделю). Если этого не делать, то уже вскоре понадобится покупать новую батарею или сам инструмент. От качества ухода и эксплуатации зависит, сколько прослужит инструмент китайского, европейского или немецкого качества.

Для ремонта рассматриваемого прибора понадобится минимальный набор инструментов. Ремонтные работы нужно выполнять на столе при хорошем освещении, так как шуруповерт имеет множество мелких деталей, которые могут растеряться. Уделите достаточное количество времени, чтобы отремонтировать прибор, а не разобрать его и выбросить. Если ремонтируете электрическую часть, то перед сборкой рекомендуется обработать трущиеся детали смазочными материалами. После ремонта шуруповерт сможет прослужить еще столько же или даже больше. Подробная видео инструкция — как починить шуруповерт от «А до Я».

Подводя итог, нужно отметить, что шуруповерт — это самый надежный и нужный инструмент, который всегда должен быть исправным. Для его ремонта не нужно прилагать много усилий, и если аппарат сломался, то для его починки понадобится только время и запасные части, купить которые не составляет большого труда.

moiinstrumentu.ru

Ремонтируем шуруповерт самостоятельно

Шуруповерт относится к категории инструментов, которые часто используются не только при выполнении строительных и ремонтных работ, но и в быту. С течением времени любым механизмам свойственно ломаться, что случается и с шуруповертами. Если случилось такое дело, то не нужно спешить выбрасывать инструмент, так как можно выполнить самостоятельный ремонт шуруповерта. Из этой статьи вы узнаете о том, как дать отремонтировать шуруповерт, не прибегая к помощи специалистов.



Шуруповерт и его конструктивные особенности

Начинать ремонт шуруповерта своими руками следует с ознакомления с его конструкцией. Главным элементом шуруповерта является электрический мотор. Шуруповерты бывают как сетевого, так и аккумуляторного типа. К использованию сетевого шуруповерта прибегают реже, из-за такого недостатка, как необходимость подключения инструмента к сети 220В. Инструменты аккумуляторного типа более популярны, так как позволяют проводить не только ремонтные работы дома, но и за его пределами.

Основными узлами аккумуляторного шуруповерта являются:

  1. Корпус. Обычно все шуруповерты изготавливаются из прочного пластика.
  2. Кнопка пуска. Она устроена так, что от силы нажатия на нее зависит количество оборотов патрона.
  3. Электродвигатель. В аккумуляторных инструментах применяются однофазные моторы коллекторного типа и постоянного тока. Двигатель представляет собой ротор, статор в виде магнитов, а также щеточный узел.
  4. Редуктор.
  5. Регулятор усилия.
  6. Переключатель реверса.
  7. Аккумулятор. Как правило он съемный и зачастую комплектуется с изделием в двойном экземпляре.
  8. Патрон. Как правило, применяются быстрозажимные патроны.

Некоторые модели дополнительно оснащаются светодиодными фонариками подсветки, а также указателями зарядки батареи. Возвращаясь к проблемам с шуруповертом, следует отметить, что любой из вышеперечисленных элементов может стать причиной неисправности инструмента. Что необходимо для ремонта? Первым делом требуется отыскать причину поломки, после чего принимать соответствующее решение об ее устранении. Инструмент можно разделить на две части: электрическую и механическую. Первоначально требуется выяснить, в чем проблема неработоспособности шуруповерта: в механике или электрике. Сделать это не составит особого труда, поэтому рассмотрим поломки более подробно.

Неисправности механической части

Выявить механические неисправности шуруповертов можно по такому признаку, как слышимость функционирования электродвигателя. При нажатии на кнопку пуска слышны признаки работы электродвигателя, но при этом патрон инструмента не вращается или при вращении слышны характерные звуки неисправности.

Устройство шуруповерта достаточно простое, но существенным недостатком является то, что все элементы практически в 2-3 раза меньше, чем на электродрели. К механическим возможным поломкам шуруповерта относятся следующие неисправности:

  • Поломка патрона. Несмотря на то, что быстрозажимные патроны являются более универсальными и простыми в работе, существенным их недостатком можно назвать низкий срок службы. Починить быстрозажимной патрон невозможно, поэтому если инструмент отказывается держать сверло или биту, то патрон следует снять и заменить на новый. Это одна из наиболее частых неисправностей инструмента, но при этом не понадобится разбирать шуруповерт.

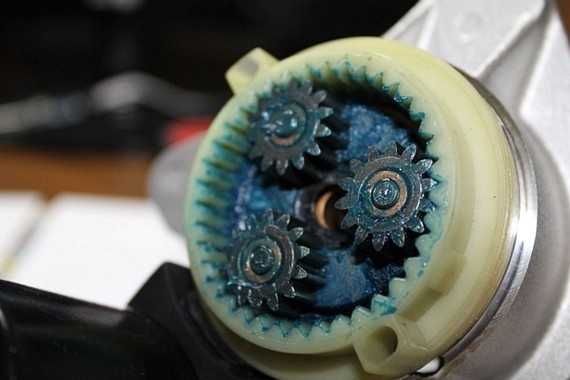

  • Выход из строя редуктора. На шуруповертах установлен редуктор планетарного типа. Обычно производители с целью экономии средств изготавливают шестерни редуктора из пластика или металла низкого качества. Это влияет не только на мощность инструмента, но и на срок его службы. Если двигатель при нажатии кнопки «Пуск» работает, а патрон не вращается, то проблема заключается именно в планетарном редукторе. Чтобы выяснить причину его неисправности, нужно разобрать инструмент, после чего определять поломку. Редуктор в случае выхода из строя одной шестеренки следует заменить.
  • Износ подшипника. Подшипник находится в планетарном редукторе, поэтому он заменяется вместе с шестеренками.
  • Поломка регулятора усилия. Данное устройство в шуруповертах применяется не только для увеличения или уменьшения тяговой силы инструмента, но и для повышения безопасности. Если в ходе выполнения работы произойдет заклинивание рабочей насадки, то вместо проворачивания инструмента, произойдет поворот регулятора. Таким образом, мастер не получит вывих руки, а электродвигатель будет защищен от высокой нагрузки, от которых он может сгореть.

Следует отметить, что малые размеры механической части инструмента несколько усложняют процесс ремонта инструмента, поэтому обязательно при проведении ремонтных работ будьте внимательны.

Неисправности электрической части

В отличие от дрели, шуруповерты функционируют преимущественно от аккумуляторов. Это означает, что в конструкции этих инструментов используются разные электродвигатели. Определить неисправность электрической части шуруповерта не составляет труда. Если аккумулятор заряжен, но при нажатии кнопки «Пуск» не слышен звук работы электромотора, то причиной является поломка именно в электрике. Рассмотрим основные виды неисправностей шуруповертов по электрической части.

  • Неисправность аккумулятора. Первоначально следует обратить внимание на аккумулятор. Как правило, на шуруповертах используются низкокачественные никель-кадмиевые аккумуляторы. Они имеют существенный недостаток, который заключается в необходимости заряжать его только тогда, когда он полностью «сядет». Такие АКБ нельзя подзаряжать, так как это сокращает их срок службы. Если однажды шуруповерт откажется функционировать, то не спешите его разбирать убедитесь, что АКБ работоспособна и выдает заряд. Проверить можно путем подключения второго аккумулятора. Заряд батареи можно также проверить с помощью тестера, который должен показать соответствующую величину вольтажа.
  • Неисправность зарядного устройства. Для зарядки аккумулятора имеется специальное зарядное устройство. Если аккумулятор разряжен даже после того, как вы его зарядили, то следует проверить целостность зарядного устройства. Для этих целей обычно на зарядных устройствах имеются световые индикаторы. Если их нет, то нужно воспользоваться мультиметром.
  • Неисправность кнопки включения. Необходимо проверить пусковую кнопку, так как часто причиной ее неработоспособности является окисление контактов или попадание пыли. Инструмент следует разобрать, после чего почистить контакты. Кнопки обычно на шуруповертах имеют функцию регулирования скорости вращения патрона, для чего устанавливается транзистор. Если инструмент работает, но функция регулирования числа оборотов отсутствует, то нужно заменить транзистор.
  • Если не функционирует функция реверса, то исправить поломку можно путем очистки контактов кнопки переключения полярности.
  • Неисправность электродвигателя. Электромотор является одним из самых дорогостоящих конструктивных элементов шуруповерта. Если все проверено и выявлено, что проблема кроется в электромоторе, тогда следует выяснить причину. Чаще всего проблема возникает со щетками, которые с течением времени попросту истираются. Отремонтировать щетки невозможно, поэтому их следует заменить. Якорь следует заменить, если при прозвонке его выводов обмоток обнаружен обрыв. Перемоткой такого маленького ротора никто не будет заниматься, поэтому проще приобрести новый агрегат. Статор постоянного электродвигателя представлен в виде 2-3 магнитных пластин, которые не выходят из строя.

Теперь вы знаете основные признаки и виды неисправностей шуруповерта. Чтобы его отремонтировать, не нужно быть специалистом, а достаточно запастись инструментом и свободным временем.

instrumentyvdom.ru

Ремонт патрона шуруповерта «Интерскол» и других его частей

На смену применяемому в домашнем хозяйстве нехитрому ручному инструменту пришли современные девайсы с электроприводом. Из них самым популярным считается шуруповерт. Использование электроинструмента значительно облегчает задачу установки крепежа. Ресурс любого механизма не вечен, и приходит время его поломки. Для возвращения инструменту былой работоспособности его разбирают и ремонтируют.

Алгоритм разборки шуруповерта «Интерскол»

Среди множества производителей ручного электроинструмента можно выделить продукцию российской компании «Интерскол». Шуруповерты ее производства отличает хорошее соотношение цены и качества, поэтому этот инструмент пользуется популярностью среди российских потребителей. К тому же он надежен и имеет продолжительный срок эксплуатации.

Но в процессе использования шуруповерта могут произойти различные неприятности. Одна из них – поломка инструмента. Причиной отказа может быть выход со строя электрической схемы устройства либо разрушение самого механизма. В любом случае ремонт начинается с разборки. Это поможет выявить назревшую проблему.

Разборку шуруповерта «Интерскол» Да-18ЭР производят по следующей технологии:

  1. Отсоединяют аккумуляторную батарею.
  2. Снимают патрон с пружины, затем поворотный конус. Процедуру следует выполнять аккуратно, чтобы шарики не выпали и не закатились.
  3. Выкручивают винты крепления корпусных частей и вынимают содержимое.
  4. Отключают кнопку пуска.
  5. Снимают переключатель скоростей.
  6. Демонтируют регулировочную муфту.
  7. Отсоединяют электродвигатель. Если отказ произошел по электрической части, то проверяют источник питания и электродвигатель постоянного тока. Если виной всему редуктор, то продолжают разборку.
  8. Снимают скобу переключения. В этой модели она находится в направляющей, поэтому нужно приложить некоторое усилие.
  9. Демонтируют направляющую и приступают к разборке редуктора. Он состоит из кольцевой шестерни с внутренними зубьями, приводных (солнечных) шестерен, водила и двух ступеней шестерен сателлитов.

Важно! При разборке редуктора все действия сверять со схемой сборки, представленной в паспорте изделия.

  • Выщелкивают металлическую пластину и высыпают содержимое первой ступени редуктора.
  • Выкрутив соединительные болты, его разбирают на две половины.
  • Достают из корпуса шестерни второй ступени.
  • Проводят ревизию деталей, выявляют дефекты и либо устраняют их, либо выполняют замену узла.
  • После устранения неисправностей шуруповерт собирают в обратном порядке.

Ремонт электрической части инструмента: зарядного устройства

Рассмотрим ремонт шуруповерта «Интерскол» Да-18ЭР по причине отказа зарядного устройства. Поломка проявляется в том, что при включении не горит ни один индикатор, а сам прибор нагревается. С чего начать? А начинать нужно, как всегда, с разборки и замеров:

  1. Для определения причины нужно раскрутить винты, соединяющие половинки корпуса зарядного устройства. Оно состоит из трансформатора и электронной платы. Кроме того, в цепь трансформатора включен термодатчик, который перегорает и отключает устройство при нагреве катушек свыше 130◦ С.
  2. В первую очередь необходимо измерить сопротивление на первичной обмотке трансформатора. Если показатель равняется нулю, то в сети существует обрыв.
  3. После этого нужно перейти к проверке предохранителя. Он расположен под изоляцией трансформатора.
  4. Если целостность предохранителя не нарушена, проверке подвергают сетевой кабель на предмет излома.
  5. В случае отсутствия повреждения питающего провода, необходимо прозвонить обмотки трансформатора. При выявлении пробоя трансформатор подлежит замене.
  6. Сопротивление на вторичной обмотке должно быть минимальным, это говорит о ее целостности и работоспособности.
  7. После этого необходимо проверить диодный мост – поочередно приложить черный щуп тестера к минусу, а красный к плюсу каждого диода. Если значение измерения равняется нулю, то диод подлежит замене, в случае превышения нулевой отметки диод считается рабочим.

Ремонт зарядного устройства шуруповерта «Интерскол» ДА-12ЭР-01 мало отличается от рассмотренного ранее ДА-18ЭР, но проведение некоторой доработки значительно улучшит эксплуатацию зарядного устройства. Что же нужно сделать? Установить вентилятор. Он значительно снизит нагрев прибора, а во время интенсивной работы будет служить разрядкой для вставленной аккумуляторной батареи. Для этого его подключение осуществляют от двух источников. В первом случае это аккумулятор, во втором – трансформатор.

Ремонт электрической части инструмента – аккумуляторной батареи

Часто встречающимся отказом в работе шуруповерта «Интерскол» Да-18ЭР является выход со строя аккумулятора. Определить эту неисправность очень просто. Если поставить на зарядку оба аккумулятора шуруповерта, и один из них зарядится, а второй нет, при этом тестирование зарядного устройства не показывает отклонений, то причина – в самом источнике питания.

Необходимо вскрыть корпус аккумулятора и извлечь из него батарею гальванических элементов. После этого необходимо проверить напряжение на каждой банке. Оно должно составлять 1,2–1,4 вольта. Если напряжения хотя бы на одном элементе нет, или оно ниже этого значения, его нужно заменить. Так как банки аккумуляторной батареи соединены последовательно, возросшее сопротивление поврежденного элемента не дает возможности зарядиться остальным.

После выявления слабого места батарею нужно собрать и проверить ее работу под нагрузкой. Повторная проверка поможет убедиться в правильности принятого решения. Идеальным решением будет замена отдельных элементов или аккумуляторной батареи в сборе на новую, оригинальную. Стоимость аккумулятора шуруповерта довольно велика, поэтому стоит попробовать практичные способы восстановления работоспособности «старых» элементов.

В первую очередь на поврежденную банку нужно кратковременно воздействовать большим током. Это вернет ей былую герметичность и прекратит процессы высыхания и испарения электролита.

Вторым вариантом возвращения работоспособности неисправной банке является ее легкое сжатие или небольшая деформация корпуса элемента. Такие действия дадут возможность поработать аккумулятору еще некоторое время.

Если в наличии есть несколько аккумуляторов б/у, то из них можно собрать новый, отбирая и спаивая годные элементы. При этом нужно помнить две вещи. Собранный аккумулятор должен иметь напряжение на 1,5–2,5 вольта, превышающее номинальный показатель, и на нем необходимо устранить так называемый эффект памяти. Для этого его заряжают и разряжают полностью несколько раз. При этом нужно следить, чтобы шуруповерт не перегревался.

Еще одной причиной отсутствия работоспособности аккумулятора может стать термовыключатель. Он установлен на батарее гальванических элементов и подключен к контактам управления. Его миссию трудно переоценить. Датчик в процессе зарядки следит за уровнем температуры гальванических элементов и при превышении номинальных значений прерывает цепь, тем самым предохраняя их от разрушения. Его выход со строя запустит необратимые процессы в банках, а это приведет к их разрушению.

Ремонт электрической части инструмента – пусковой кнопки

Еще одной неисправностью шуруповерта «Интерскол» Да-14,4 ЭР может быть поломка пусковой кнопки. Проявляется она в отсутствии включения инструмента, нестабильности работы или самопроизвольном включении. Причиной может быть образовавшаяся металлическая пыль, подгоревшие контакты и вышедший из строя транзистор.

Чтобы убедиться в том, что виной отказа шуруповерта стала именно кнопка, нужно:

  1. Подключить аккумуляторную батарею и после нажатия на кнопку замерить напряжение на его выходе. Если оно отсутствует, кнопка вышла из строя.
  2. Соединить двигатель и аккумулятор напрямую, минуя пусковую кнопку. С этой целью снимают источник питания и верхний провод электродвигателя извлекают из кнопки. После этого два провода одним концом подключают к аккумулятору, а другим – к корпусу двигателя и проводу, идущему на кнопку. Включение шуруповерта означает, что виной всему пусковая кнопка.

Ремонт, как правило, заключается в замене старой кнопки на новую. Можно попробовать устранить неисправности в б/у кнопки. Для этого ее разбирают и по мере необходимости убирают стружку, чистят контакты или меняют транзистор.

Ремонт механической части инструмента – редуктора

Неисправности в редукторе шуруповерта «Интерскол» ДАУ-13/18ЭР можно выявить на звук. Посторонний шум, гул, скрежет должны подвигнуть хозяина на разборку и ремонт инструмента. Сделать запчасти в домашних условиях невозможно, поэтому их меняют на новые. Вал редуктора и подшипники, опорная втулка и штифт стеллита, водило и шестерни – все это приобретают и устанавливают в сервисных центрах или своими руками.

Ремонт механической части инструмента – самозажимного патрона

Еще одним узлом, требующим внимания, является патрон шуруповерта. Нельзя сказать, что он часто выходит из строя, но поломки все же случаются. В этот момент главной задачей становится демонтаж патрона.

На первый взгляд, к нему трудно подобраться, но в действительности все просто:

  • крестовидной отверткой по часовой стрелке, так как левая резьба, нужно вывинтить стопорный шуруп патрона;
  • в патрон вставить шестигранный ключ №8-№10 короткой стороной и резко ударить по длинной стороне ключа в направлении против часовой стрелки.

Если по какой-то причине шуруп не выкручивается, в патрон предварительно наливают антикоррозийную жидкость. После чего повторяют процедуру. Если и это не помогает, разбирают шуруповерт и снимают редуктор. Затем при помощи трубного ключа на 198 удерживают шпиндель и выкручивают патрон.

Патрон меняют полностью, потому что кулачки и конусную гайку можно подобрать только с аналогичного патрона. Покупать запчасти на быстрозажимное устройство нужно, имея в наличии шуруповерт и старый патрон.

Прочитав представленную статью, мастеровой человек сможет отремонтировать несложный шуруповерт «Интерскол», и ему не придется тратить лишние деньги в сервисных центрах.

pro-instrument.com

Как разобрать шуруповерт «Зубр» своими руками и сделать ремонт

Шуруповерты модели «Зубр» от отечественного производителя сегодня широко распространены на российском рынке. Модель является популярной у нашего населения. В этой статье мы рассмотрим, как правильно разобрать инструмент, опишем основные его неисправности, а также дадим вам несколько советов и подсказок по ремонту собственными руками этого продукта отечественной промышленности.

Как разобрать шуруповерт «Зубр»

Чтобы разобрать шуруповерт, вам потребуется отвертка и немного времени. Процесс разборки инструмента должен выглядеть следующим образом:

  • В первую очередь вы должны открутить винты крепления корпуса, в котором установлен аккумулятор.
  • Затем вам следует открутить крестовой отверткой винты, которые соединяют половины корпуса инструмента.
  • После этого следует извлечь содержимое, находящееся внутри корпуса.
  • Потом отсоединяем кнопку реверса.
  • Аккуратно снимаем переключатель скоростей.
  • В конце работы откручиваем болты, соединяющие двигатель и редуктор.

Отдельно стоит поговорить о разборке такого важного элемента инструмента, как аккумулятор.

Следует обратить внимание на то, какой корпус перед вами: разборный или безразборный. В первом случае вам просто нужно раскрутить скрепляющие винты, во втором придется убрать клеящее вещество и поддеть отверткой получившуюся щель между половинками корпуса. После этого вам следует отделить аккумуляторные банки.

Ремонт шуруповерта «Зубр» своими руками

В этом абзаце мы кратко рассмотрим основные неисправности шуруповерта, возникающие как в части конструктивных элементов, так и электрической части.

Проверять контакты и электрические цепи инструмента придется в случае, если:

  • невозможно включить шуруповерт;
  • отсутствует возможность переключения реверсного режима;
  • нельзя регулировать число оборотов рабочего органа инструмента в минуту.

Обнаружив в устройстве эти неисправности, первым делом стоит обратить внимание на такой важный элемент, как аккумулятор. В самом простом случае вы отделаетесь банальной зарядкой аккумулятора. В остальных же придется использовать мультиметр для более точного обнаружения проблемы. Измеряется напряжение на батарее аккумулятора. При его несовпадении значений с теми, которые указаны на корпусе, неисправными могут быть либо аккумулятор, либо зарядное устройство. Блок зарядки проверяется с помощью мультиметра. Должна проверяться каждая батарея, входящая в состав аккумулятора. При нахождении неисправных батарей они должны быть заменены на новые аналогичной емкости.

При ремонте кнопки пуска вам понадобятся некоторые знания в области электроники и радиотехники, а именно: умение читать схемы, навыки пайки. Пристальное внимание при разборке этого элемента следует обратить на потемневшие или обуглившиеся контакты, клеммы, при необходимости зачистить их шлифовальной шкуркой. Полная замена системы пуска возможна при невозможности регулировать обороты рабочего органа кнопкой. Это можно наблюдать в том случае, если при различном усилии нажатии на кнопку обороты изменяются не синхронно этому усилию.

Кнопка переключения или реверса при поломке может быть отремонтирована самостоятельно. Процесс ее ремонта аналогичен ремонту кнопки пуска. Следует обратить внимание на состояние контактов и клемм конструкции.

Как снять патрон с шуруповерта «Зубр»

Патрон является одним из самых подверженных износу элементов конструкции шуруповерта, поэтому он разбирается чаще других деталей. При его разборке вам следует обратить внимание на то, каким способом закреплен патрон. Всего выделяют три способа крепления. Самый простой и старый из них – это при помощи конуса Морзе. При таком способе совпадает конусность патрона и вала. Снимается такой патрон при помощи легких ударов молотка по корпусу. Второй способ заключается в креплении патрона с помощью резьбы, когда он навинчен на резьбу конца вала. В таком случае порядок действий будет несколько другим.

  • Выкрутить по направлению движения часовой стрелки винт, закрепляющий патрон.
  • Затем следует зажать шестигранный ключ, предварительно вставив его в патрон, в тисках, надеть на него накидной ключ и ударить по нему молотком. Патрон должен сместиться.

В тех случаях, когда патрон не поддается такому воздействию, нужно сделать следующее. Требуется вытащить редуктор, а вместе с ним и шпиндель, после этого весь узел зажать в тисках и с помощью трубного ключа демонтировать патрон.

В этой статье мы кратко осветили возможные проблемы, возникающие при эксплуатации шуруповерта «Зубр», рассмотрели основные неисправности, а также разобрали способы их устранения. Надеемся, что время, которое вы потратили на прочтение этой статьи, пошло вам на пользу.

pro-instrument.com

Ремонт Патрона Шуруповерта Своими Руками

Как отвинтить картридж на отвертке

Уже издавна всем понятно, что удобнее не резвее отвинчивать не затягивать винты средством отвертки.

Хоть какой инструмент обладает свойством изнашивания не сбоя. В особенности это касается перемещения редко применяемых деталей. В отвертке зажимной патрон считается таким компонентом. Элемент, который вполне провалился, ожидается заменен. Как досадно бы это не звучало поначалу нужно осознать, как картридж удален. Для этой цели нужно мало выяснить о технических свойствах устройства. Для проведения ремонта нужно молоток, отвертка, тиски не некие ключи.

Способы крепления картридж

Картриджи в большинстве случаев прикрепляются к валу таким макаром:

  1. Через конус Морзе
  2. нарезной
  3. Внедрение крепежного винта

Читайте так же

Конус Морзе — один из самых обычных не удобных способов, который употреблялся с 19-го века. Плоскость вала рассматривается как конус с данными параметрами. Схожий конус находится в течении картриджа. Когда они объединены, происходит оперативное не сильное соединение компонент.

Последующий метод обеспечен резьбой, которая разрезается по краю рабочего вала электроинструмента.

Крепежный винт употребляется для дополнительного подключения поворотного патрона к валу. Вы, винт имеет головку для отвертки Phillips, и дополнительно левую резьбу. Нужно очень отвинтить кулачки картридж, Узреть его.

Как определить способ крепления на отвертке

Способ крепления просто выяснить, если вы кропотливо проверите детали. Картридж конуса Морзе имеет последующую надпись: 1-6 V10. Это значит, что в патроне разрешено устанавливать насадки с поперечником хвостовика 1-6 мм, а B10 — индекс конуса Морзе.

Зажим, закрепленный резьбовым креплением, имеет последующие маркировки:

  1. Метрическая резьба (российская продукция) — 1,0-11 М12х1,25
  2. Дюймовая резьба (забугорная продукция) — 2-13 мм ½ -20 UNF

разборка быстродействующий патрон

Композиция Fig Leaf Times Two принадлежит исполнительнице Кевину МакЛауду. Лицензия: Creative Commons Attribution

Ремонт быстродействующего патрона

Ремонт быстрозажимной патрон. Подписаться на мой канал

Как удалить и изменить картридж (видео)

Читайте так же

Если вы столкнулись с заменой картриджа, сначала вам нужно понять, как он закреплен. Для процедуры с минимальными усилиями эксперты не рекомендуют перегружать отвертку в повседневном использовании. Если вы используете инструмент без прерывания в течение пятнадцати минут, вращающиеся части могут перегреться и прочно зафиксироваться в гнезде. Тогда его будет сложнее заменить. Эксперты рекомендуют проверенные методы удаления картридж, описано ниже:

  1. Отвинтите резьбовую застежку с помощью L-образного шестигранника, который обязательно найдется у каждого владельца. С последующим вставить шестиугольник (размер — 10 мм) поместите короткий край в картридж и плотно вдавите в кулачки. После этого начните и немедленно выключите устройство на низкой скорости, чтобы свободный край слегка попал в стол, таким образом, нить ослабеет, и вы можете отвинтить картридж.
  2. Если картридж зажат на резьбе с помощью крепежного винта, тогда:
  3. Снять винт с левой резьбой по часовой стрелке.
  4. затем вставить шестиугольник в кулачках, и с быстрым движением руки или молотка, чтобы превратить свободный край в движение часа. Теперь вы можете отвинтить картридж.
  5. Если оба метода не работают:
  6. Из открытого корпуса мы вынимаем вал, на котором находится редуктор и картридж. Чтобы извлечь картридж, используйте трубный ключ.
  7. Чтобы удалить и заменить картридж с конусом Морзе, вам необходимо иметь молоток, с которого стержень будет выпущен из гнезда корпуса.

Извлечение картриджа: Отвертка Makita (видео)

Обычно электроинструменты Makita оснащены резьбовым креплением со вспомогательной фиксацией с помощью винта с левой резьбой.

Необходимо предпринять ряд действий:

  • Отвинтите крепежный винт (по часовой стрелке).
  • Активируйте кнопку остановки шпинделя.
  • Оберните плотным тканным телом и вдавите в тиски.
  • В кулачках нажмите шестиугольник.
  • Забивая молотком на свободную плоскость ключа, картридж прокручивается, а затем убирается с вала.

Снятие картриджа: Отвертка Bosch

Отвертки марки bosch, как правило, оснащены крепежным винтом.

  • Ключ помещается в кулачки и затягивается на несколько кликов.
  • Инструмент размещается на краю стола.
  • Нажав кнопку остановки, снимите замок картридж на валу.
  • Картридж снимается с часами.

Все действия требуют особого внимания и последовательности при разборке / сборке.

Получив теоретические знания о типах картриджей, вам будет проще самостоятельно отремонтировать отвертку Интеркол, Hitachi, а также других производителей.

Читайте так же

vdiweb.ru

Ремонт шуруповерта своими руками: основные аспекты

Одним из самых популярных и востребованных инструментов домашних умельцев является шуруповерт. Благодаря своей мобильности, мощности и универсальности позволяет справляться с любыми задачами по сверлению отверстий и монтажу саморезов и шурупов. Несмотря на свои явные преимущества, при возникновении неисправностей можно произвести ремонт шуруповерта своими руками или передать в специализированные центры. Для большинства пользователей первый вариант (при изучении некоторых нюансов) будет более приемлемым, поскольку позволит уйти от затрат и сэкономить время. Перед началом выявления неисправностей и их устранения необходимо подробно ознакомиться с эксплуатационной документацией, а также обратить внимание на конструктивные особенности конкретной модели устройства.

Устройство шуроповерта

Практически все представленные на рынке модели шуроповертов имеют схожую конструкцию.

Основные узлы шуруповерта

  • Электродвигатель. Является исполнительным и основным органом, преобразующим электрическую энергию в энергию вращения.
  • Планетарный механизм. Позволяет изменять направление вращения патрона инструмента.
  • Широтно-импульсный регулятор. Дает возможность при изменении усилия на кнопку включения корректировать обороты.
  • Патрон. Представляет собой механический узел для фиксации бит, свёрл и других инструментов.
  • Корпус. Изготовленный из пластика литьем под давлением, он служит остовом для монтажа всех исполнительных узлов шуруповерта. В качестве эстетичного дополнения на корпусе уставлена прорезиненная рукоять.
  • Регулятор усилия (трещотка). Устанавливается между планетарным механизмом и патроном. Ограничивает момент затяжки для предотвращения проскальзывания биты в шурупе и, как следствие, возможного повреждения монтируемого материала. Каждая цифра на трещотке обозначает момент затяжки, который увеличивается в зависимости от возрастания цифрового ряда.

Основные неисправности шуруповертов и их устранение

Диагностика неисправностей шуруповерта

Ввиду схожести конструктива всего модельного ряда, поломки шуруповертов в большинстве случаев типовые.

  1. Износ щеток.
  2. Поломка патрона.
  3. Неисправность кнопки включения.
  4. Заклинивание редуктора.

Замена щеток шуруповерта

Одна из причин тому, что шуруповерт перестал работать, заключается в сильном износе щеток. Все электродвигатели имеют коллекторно-щеточный узел для передачи энергии на обмотки якоря, в качестве такового используются специальные контакты. Они изготавливаются из графита или угля, которые не создают высокую силу трения с металлом и, как следствие, минимизируют нагрев.

Ремонт щеточно-коллекторного механизма

При отказе инструмента не стоит начинать разборку шуруповерта, поскольку зачастую причиной тому может стать неисправность АКБ или его полная разрядка. Если при замене батареи изменений в работе не произошло, то причина наверняка кроется именно в износе щеток. Для начала необходимо измерить сопротивление между ними. При его значении около 0 можно говорить, что поломка кроется не коллекторном узле. Но если показания мультиметра указывают на разрыв цепи, то аккуратно прижимаем держатель щеток и проворачиваем патрон. Неизменность цифр на тестере непременно показывает, что контакт не восстановился. Потому следует произвести ремонт двигателя шуруповерта, а в частности, замену щеток.

Необслуживаемый моторчик шуруповерта

На традиционном обслуживаемом моторчике все предельно просто: извлекаем изношенный комплект щеток и устанавливаем новый. С необслуживаемыми моделями немного сложнее, так как для их разборки нежно отогнуть завальцованные держатели пассатижами. После демонтажа крышки при помощи мощного паяльника, припоя и пасты необходимо облудить три необходимые точки. Далее предварительно перерезав проводки, извлекаем старые щетки и припаиваем новые.

Ремонт патрона шуруповерта

Несмотря на большую вариативность моделей, практически все они оснащены обычными быстрозажимными патронами. Для ремонта потребуется небольшой набор слесарных инструментов. Демонтаж этого узла начинается с выкручивания центрального винта с левой резьбой, который крепит патрон к ведущему валу. Далее переключаем кнопку изменения направления вращения вала и сильным рывком против часовой стрелки снимаем узел с конуса.

Ремонт патрона шуруповерта

Ввиду того, что патрон шуруповерта представляет собой достаточно сложный механизм с массой мелких деталей, его ремонт с заменой отдельных частей проблематичен ввиду отсутствия ремкомплектов в свободном доступе. Потому в домашних условиях можно произвести демонтаж и установку нового патрона, а ремонт патрона шуруповерта лучше всего доверить специалистам сервисного центра.

Ремонт кнопки включения

В большинстве случаев найти подходящую кнопку включения шуруповерта не так просто, поскольку требуется сделать заказ в сервисном центре и ждать неопределенное количество времени. Потому для многих пользователей отличным выходом станет ремонт шуруповерта своими руками. В первую очередь производим разборку инструмента и демонтаж нажимного механизма.

Ремонт кнопки включения

Как правило, на большинстве моделей кнопка включения имеет красный или оранжевый цвет, но это зависит от конкретного производителя. Далее снимаем защитный корпус посредством ножа или плоской отвертки. Аккуратно, двигаясь по кругу, освобождаем пластиковые защелки и освобождаем механизм реверса. На следующем этапе высвобождаем элемент включения посредством паяльника. Разогреваем места пайки и разъединяем на две части корпус.

Удерживая пружину, извлекаем механизм включения и осматриваем контактные площадки, которые в процессе эксплуатации подвергаются истирающим воздействиям. В большинстве случаев причиной их износа является плохое качество металла. Зачастую именно в этом кроется причина отказа кнопочного механизма.

Устранить эту проблему можно путем очистки этих площадок с помощью наждачной бумаги и ваты. После восстановления свойств контактов производим сборку кнопки включения шуруповерта в обратном порядке разборки.

Разборка и ремонт редуктора

Одним из наиболее ответственных узлов шуруповерта является редуктор, который значительно усиливает момент выходного конца вала двигателя. По конструкции он относится к планетарной зубчатой передаче, состоящей из шестерни, водила и сателлитов. В бытовых моделях сателлиты изготавливаются из пластика и, как правило, не способны выдержать длительной нагрузки. В профессиональных шуруповертах эти детали производятся из легированной высококачественной стали.

Основные детали редуктора шуруповерта

Моторчик передает вращательное движение первой ступени через солнечную шестерню, которая является своего рода корпусом всего редуктора. Первое водило приводит к вращению вторую ступень сателлитов. Благодаря такой сложной конструкции обеспечивается усиление крутящего момента в десятки раз.

При длительной эксплуатации происходит износ шестерен и сателлитов, потому требуется ремонт редуктора шуруповерта. Для начала разбираем узел и производим дефектовку деталей. Работы производим в следующей последовательности:

  1. По описанной выше инструкции производим демонтаж патрона.
  2. Посредством отвертки производим раскручивание корпуса шуруповерта.
  3. Отсоединяем редуктор от электродвигателя с помощью отвертки.
  4. Снимаем защитные пластины.

 Специалисты рекомендуют в домашних условиях при непосредственной разборке редуктора шуруповерта раскладывать детали в последовательности для облегчения сборки.

Основные детали редуктора шуруповерта

И так, если заметно искривление вала, то его лучше заменить. Зачастую причиной заклинивания или появление посторонних звуков является обломанная вершина одного из зуба. Очистка деталей может исправить эту неисправность.

В случае сильного износа опорной втулки и появление люфта в подшипнике необходимо заменить эти детали на новые. Поломка сателлитов или шестерни является более серьезной проблемой, которая ведет к замене всего узла в сборе.

Стоит отметить, что планетарный редуктор шуруповерта отремонтировать в домашних условиях достаточно сложно. Выход из строя даже одной детали влечет за собой необходимость квалифицированного ремонта, а самое главное – наличия подходящих запчастей.

Ремонт шуруповерта своими руками: основные аспекты was last modified: Октябрь 28th, 2018 by Администратор

yotools.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
