Ремонт резьбовых соединений
Строительные машины и оборудование, справочник
Ремонт резьбовых соединений
Изношенную (выбракованную) резьбу в отверстиях корпусных и других чугунных деталей восстанавливают нарезанием новой резьбы увеличенного размера, постановкой дополнительной детали и нарезанием резьбы на новом месте.
В деталях из стали изношенные резьбовые отверстия, кроме того, восстанавливают завариванием электросваркой и нарезанием резьбы номинального размера. При восстановлении резьбовых отверстий в корпусных, а также крупных и громоздких деталях используют ручные пневматические резьбонарезные машины. Наружную резьбу на валах и осях восстанавливают нарезанием новой уменьшенного размера, а также наплавкой и нарезанием резьбы нормального размера.
Восстановление под увеличенный размер. Изношенное резьбовое отверстие рассверливают на сверлильном станке или электродрелью под очередной размер и нарезают новую резьбу.
Несмотря на простоту и надежность восстановления, такой способ не всегда целесообразен, так как требуется рассверливание отверстия сопрягаемой детали и применение болта увеличенного размера. В результате нарушается взаимозаменяемость деталей и усложняется последующий ремонт.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
Ремонт постановкой дополнительной детали. Изношенное резьбовое отверстие рассверливают и нарезают в нем неполную резьбу (двумя первыми метчиками) под заранее изготовленную пробку. Специальным ключом завертывают пробку до полного ее захода в отверстие, отрезают переходную часть пробки и зачищают ее заподлицо с плоскостью детали. Завернутую пробку крепят гладким штифтом диаметром 3 мм и длиной не менее 10 мм. Можно закреплять пробку постановкой ее на клей типа БФ-2 или на эпоксидной основе. В установленной пробке по сопрягаемой детали или лучше по кондуктору сверлят отверстие и нарезают резьбу нормального размера.
Толщина стенок пробки после нарезания резьбы должна быть не менее 4 мм.
Рис. 1. Восстановление резьбы постановкой дополнительной детали: а — резьбовые пробки; б — ключ для завертывания пробок; в — завертывание пробки; г — крепление пробки штифтом; д — пружинная вставка.

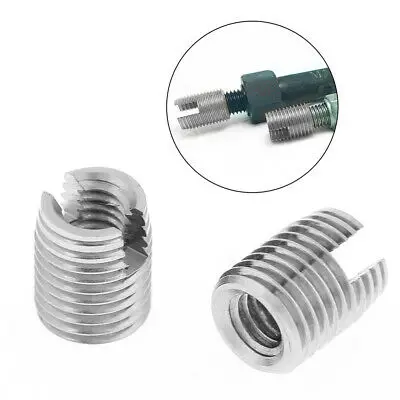

Вместо резьбовой пробки сейчас успешно применяют пружинные вставки. Вставку изготавливают из пружинной проволоки ромбического сечения. Острые углы ромба равны 60°, то есть соответствуют профилю метрической резьбы. Пружинную вставку завертывают в подготовленное отверстие при помощи специального ключа, воздействующего на загнутый конец пружины, который после завертывания легко обламывается. Внутренний размер такой вставки после завертывания равен номинальному размеру резьбы.
При условии выпуска промышленностью пружинных вставок под соответствующие типоразмеры резьбовых отверстий — это наиболее простой и надежный способ восстановления внутренних резьб.
Восстановление нарезанием резьбы на новом месте заключается в том, что рядом с изношенным резьбовым отверстием сверлят новое, если позволяет конструкция детали, и нарезают резьбу нормального размера.
Восстановление под уменьшенный размер. Изношенную резьбу на валу (оси) протачивают, нарезают новую меньшего диаметра и по ней изготавливают новую гайку. Этот способ, как и при восстановлении внутренней резьбы, нарушает взаимозаменяемость, и, кроме того, с уменьшением диаметра снижается прочность резьбового соединения. Поэтому таким способом рекомендуется восстанавливать одну и ту же резьбу не более 1 раза.
Восстановление наплавкой. Этим способом лучше восстанавливать изношенную резьбу уменьшенного размера или номинальную на валу (оси). Успешно наплавляют изношенную резьбу плазменной струей с применением порошков и колебателя, обеспечивающего наплавку за один проход и один оборот детали. Перед наплавкой поврежденную резьбу зачищают стальной щеткой до блеска или протачивают.
Резьбу на валах диаметром более 40 мм восстанавливают наплавкой под слоем флюса или плазменной струей.
Рекламные предложения:
Читать далее: Ремонт шлицевых и шпоночных соединений
Категория: – Ремонт тракторов и автомобилей
Главная → Справочник → Статьи → Форум
Наборы для ремонта резьбы с ввертышами Недорого в Е-1
Назначение.
При техническом обслуживании автомобиля нередки случаи срыва резьбы в крепежных элементах. Если при откручивании болта из головки блока цилиндров или пробки из масляного поддона картера двигателя на них видны следы алюминия, значит надежно закрутить повторно уже не удасться.
Если “слизан” один – два верхних витка, то, это мало повлияет на удерживающую способность, но если больше, то нужно выполнять восстановление.Существует несколько способов ремонта резьбы, отличающихся по технологии, трудозатратам и эффективности. Отверстие можно рассверлить большим сверлом и нарезать новую резьбу в нем или в запрессованной втулке; можно уменьшить диаметр сваркой, а затем уже восстанавливать или просто посадить крепеж на фиксатор резьбы или эпоксидный клей.
Одним из передовых и эффективных способов является применение ремонтных комплектов. С их помощью сорванные резьбовые витки в алюминии, магние, чугуне, бронзе и ряде других мягких металлах можно восстановить до их первоначального размера, а состояния даже лучшего, чем было новое.
Состав набора.
Набор состоит из сверла, установочного инструмента, толкателя, метчика и нескольких резьбовых вставок – ввертышей. Также для использования комплекта потребуется метчикодержатель.

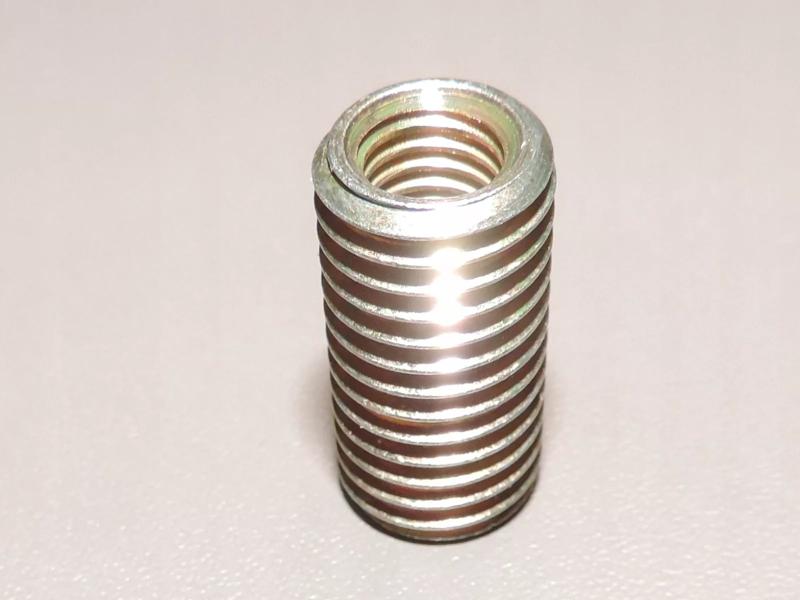

Спиральная вставка выглядит как туго намотанная из проволоки пружина.
На одной ее стороне расположен поводковый язычок, который входит в зацепление с инструментом для вставки и отламывается в конце процесса.
Этапы установки:
Выньте крепежную деталь из отверстия, осмотрите его и убедитесь, что резьба повреждена.
Продуйте отверстие сжатым воздухом от стружки и посторонних объектов.
Используя сверло увеличенного, на несколько десятых долей миллиметра, диаметра просверлите отверстие, например, для ремонта резьбы М8 применяют сверло 8,3 мм.
Смажьте маслом отверстие и нарежьте новую резьбу метчиком из набора. Это не стандартный метчик, а разработанный под конкретную вставку.
Если в наборе поставляются пружинные втулки разной длины (обычно от 1 до 3 диаметров длины резьбы), то возьмите необходимую и накрутите ее на установочный Г-образный монтажный инструмент (укоротить резьбовую вставку из проволоки можно бокорезами).
Пружинные вставки не требуют фиксаторов резьбы, но если вы чувствуете необходимость использования, то легко нанесите его небольшим слоем на наружную поверхность, убедившись, что внутренняя часть чистая.
Вращайте втулку до тех пор, пока ее поводковый язычок не войдет в паз на конце монтажного инструмента.
Установите ввертыш в отверстие. По мере ослабления крутящего момента он будет разжиматься и надежно блокироваться в отверстии.
Отломите язычок пружинной резьбовой втулки, уперев в него толкатель и ударив по нему молотком, или используя длинногубцы.
Вытащите отколовшийся поводковый язычок магнитом или пинцетом.

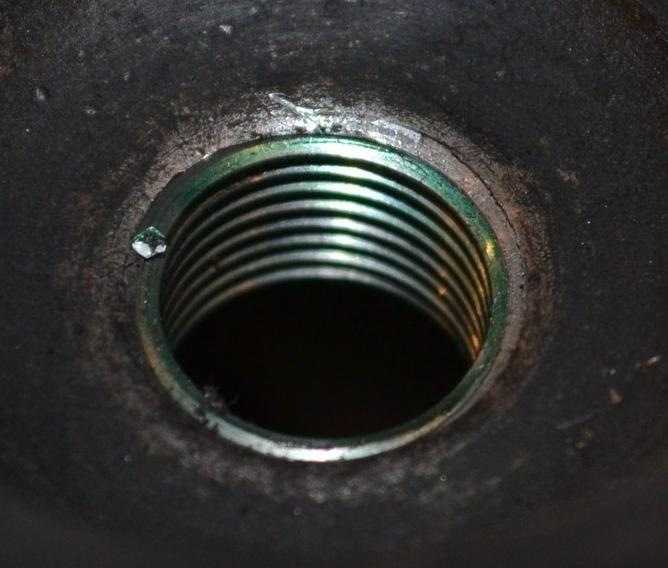

Установка завершена.
Преимущество использования.
Пружинные вставки – ввертыши фиксируются к стенкам отверстия за счет подпружиненного действия. Это позволяет как легко устанавливать их, так и снимать. Они многоразовые.
Ремонтный набор – лучшее решение, если поврежденное резьбовое отверстие находится на участке с плохим доступом; если необходимо сохранить как можно больше оригинальной детали, например при восстановлении старинных автомобилей или антикварных механизмов или когда прочность резьбы должна быть выше, чем у исходника.
Недостатком применения набора может быть только отсутствие у исполнителя определенного слесарного опыта.
