Устройство прибора

Основные элементы, из которых состоит строительный фен:

  • двигатель;
  • нагревательный элемент;
  • вентилятор.

Мощность у аппарата большая, а производительность зависит от количества литров воздуха, которое пропускает фен за минуту.

У многих современных моделей есть такие функции:

  • регулировка потока воздуха и температуры;
  • выбор нужного рабочего режима;
  • насадки, упрощающие работу с материалами различной прочности;
  • определяющий температуру нагрева светодиодный индикатор.

Совет

В отличие от обычного фена строительный имеет намного более мощный электромотор и нагревательный элемент. Внутри корпуса из ударопрочного пластика сосредоточены электромотор, спирали и вентиляторы. Последние представляют собой нагревательные элементы.

Кроме этих элементов, внутри механизма есть дополнительные, которые играют важную роль в работе фена:

  1. Кнопка выключения. Иногда со встроенным регулятором температуры.
  2. Регулятор температуры. Выходящий из сопла инструмента воздух нагревается за счёт этого датчика.
  3. Сменные насадки. Они крепятся на сопло.

Принцип работы

Принцип работы можно описать следующими пунктами:

  1. Запуск инструмента одновременно с работой электродвигателя и ТЭНа.
  2. Вентилятор, который прикрепляется на вал двигателя, обеспечивает вывод потока горячего воздуха из сопла. Его функция состоит в охлаждении нагревательной спирали, предотвращении её расплавления.

Без работы двигателя не смогут работать ТЭНы. Они просто выйдут из строя через несколько минут или даже секунд. Если на них прикреплена дополнительная защита, то есть вероятность, что ТЭН не перегреется, не сломается. Без работы этих элементов из сопла не сможет выходить прогретый воздух. Будет дуть только холодный.

Важно

Если фен перестаёт работать, то его не следует выбрасывать и менять на новый. Вероятно, что проблема кроется в выходе из строя некоторых деталей. Не стоит обращаться в сервисный центр, так как это дорого вам выйдет. Наилучший вариант — самостоятельный разбор фена, выяснение причины поломки, её исправление.

Какие могут возникнуть поломки?

Проблемы с кнопками и переключателями

Кнопки фена заедают из-за того, что на переключателе появляются нагар, окись. Эти дефекты не позволяют пройти электрическому току по контактам. Для выявления неисправности переключателя и кнопки пользуются мультиметром.

Для этого в режиме прозвона нужно коснуться щупами выводов кнопки. Если прибор отключён, то он не должен издавать никаких посторонних шумов. Особенно подозрительны посвистывания. При включении первого — второго режимов в исправном состоянии переключателей должен издаваться еле слышный звук. В этом кроется причина: неисправны другие узлы в системе.

Разобрав фен, нужно прочистить все соединительные контакты, которые на поверхности имеют ржавчину или иные попавшие извне элементы. Иногда достаточно заменить переключатели на новые, чтобы устройство исправно заработало.

Неисправность сетевого провода

Визуально обнаружить неисправность сетевого провода невозможно. Происходит повреждение жил внутри изоляции, которые снаружи совсем не видны.

Повреждение провода возникает как по механическим причинам, например, передавливание провода дверью, так и из-за долгой эксплуатации прибора на максимальной мощности. Жила перегревается, перегорает, медный материал в результате этого становится хрупким, ломким.

Мультиметром можно диагностировать поломку этой части, следуя инструкции:

  1. разбирается фен;
  2. включается на мультиметре режим прозвона;
  3. к контакту вилки подключается один щуп от мультиметра;
  4. второй щуп поочерёдно прикладывают к контактам на клеммной колодке;
  5. если какой-то из контактов подаёт сигнал при такой манипуляции, значит, одна из жил ещё рабочая, а проблема заключается в другой жиле;
  6. подключается щуп на второй контакт вилки, и процедура продолжается;
  7. мультиметр должен издать звук при прикосновении ко второй клеммной колодке.

Внимание

Слабый контакт в проводе может также влиять на неисправность фена. Самовыключение прибора при этом происходит регулярно. Перебои в работе можно исправить путём замены сетевого провода.

Неисправность коллекторного двигателя

Чтобы уточнить проблему с коллекторным двигателем, необходимо применить мультиметр. Выполняют им прозвон, а затем подключают к источнику постоянного напряжения необходимой величины. Плату с диодным мостом отсоединяют, если нет источника переменного напряжения необходимой величины.

Чтобы осуществить прозвон электромотора мультиметром, необходимо к щупам подвести выводные контакты устройства. Появившееся сопротивление — сигнал, что обмотка не повреждена. Двигатель неисправен, когда издаются нехарактерные звуки. В данном случае можно услышать пощёлкивание или скрежет.

Нужно разобрать устройство, вытащить двигатель. Починить его можно путём прочистки соединительных деталей. От долгой работы пружины двигателя могут засоряться. Но проблема может состоять и в другом. Движок может быть выпущен производителем с браком, который никак невозможно исправить подручными средствами. Необходимо поменять коллекторный двигатель на более надёжный.

Перегорела плата и спираль

Диагностику неисправности спирали и платы выполняют по следующей схеме:

  1. извлекается нагревательный элемент из металлической колбы;
  2. осматриваются провода на наличие подключения их к контактам спирали ТЭНа;
  3. на этом этапе уже можно увидеть возможную поломку: окисление контактов или отсоединение одного из проводов;
  4. в режиме измерения сопротивления включается мультиметр, подключается к контактам спирали;
  5. нарушение целостности нихромовой нити определяется нулевым значением прибора: спирали должны показывать сопротивление.

Внимание

В результате эксплуатации электрофена нихромовая нить теряет свои первоначальные характеристики, не имеет присущих ей свойств. Она становится хрупкой, выводит из строя многие составные элементы прибора — первыми перегорают плата и спираль.

Если спираль имеет обрыв и повреждения в разных местах, то её нужно заменить на новую.

Простой обрыв можно устранить путём соединения двух частей спирали. Для этого потребуется воспользоваться маленькими болтиками и гайками.

Неполадки с платой зависят от используемой модели этого элемента. Устаревшие модели содержат только одну плату – выпрямительный диодный мост. Его можно исправить простым паяльником. Если строительный фен снабжён инверторной платой, то, осмотрев, можно обнаружить неисправность. Перегоревшие детали имеют потемневший окрас. Паяльником удаляется весь ненужный налёт.

Как отремонтировать инструмент: схема

Сначала проводят диагностику строительного фена. Выполняют это визуальным путём и опытным. Для непосредственного ремонта своими руками применяют отвёртку и паяльник. Чтобы заменить нужную деталь, необходимо заранее её приобрести.

  1. Замена спирали производится с учётом значения сопротивления. Отсоединённые проводники припаиваются на место.
  2. Чтобы заменить конденсатор, деталь выбирают с учётом характеристик мощности и по номинальному значению напряжения.
  3. Внешний провод меняется путём разбора фена (его корпуса). Сначала отсоединяют повреждённый провод, проверяют исправность остальных. Когда новый провод будет подсоединён, то проверяют исправность всех проводов и самого устройства. Только потом собирают корпус инструмента, подключают к электрической сети.

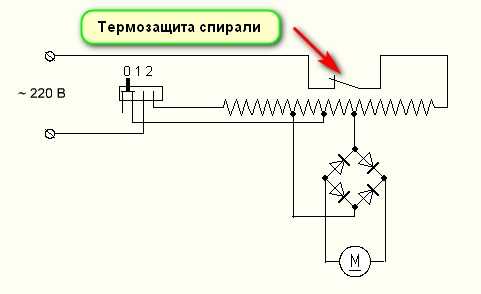

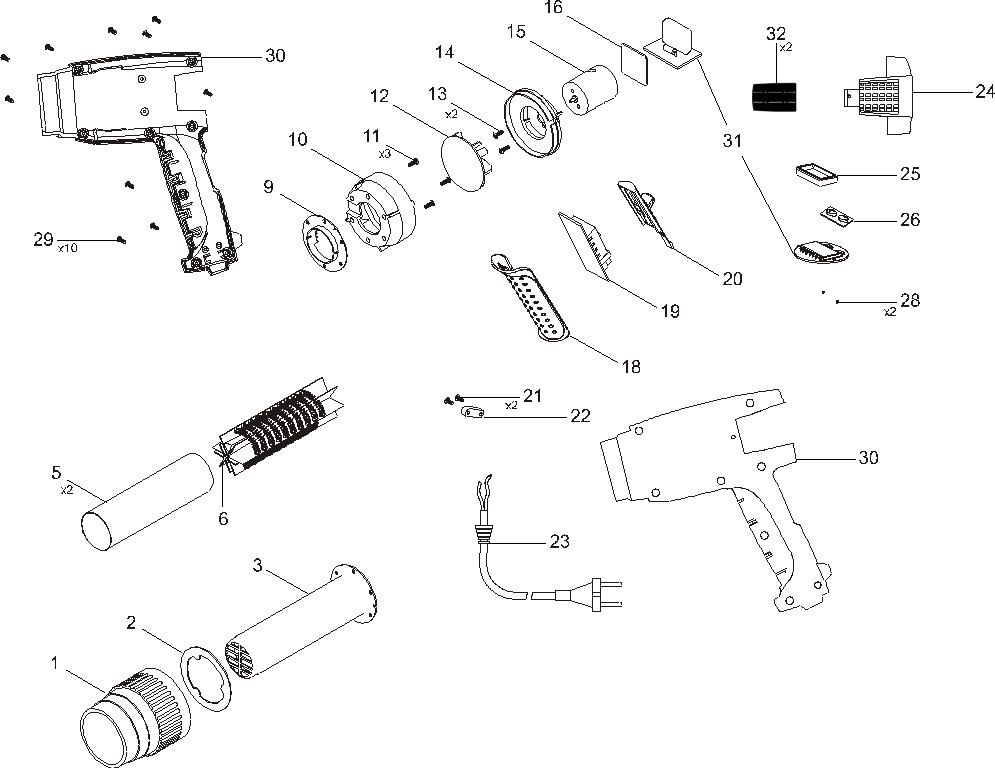

Схема ремонта строительного фена:

Советы экспертов

Эксперты советуют придерживаться следующих рекомендаций:

  1. Причина поломки выявляется путём диагностики строительного фена. Не лишним будет выполнить разбор прибора, даже если дефект виден визуально.
  2. Чтобы после разбора и устранения неполадки правильно собрать прибор, необходимо фиксировать все расположенные детали путём фотоаппарата. Можно начертить схему, но это труднее и требует детального, кропотливого разбора составляющих элементов.
  3. При включении прибора исходит характерный еле слышимый звук. Если его вовсе нет либо появляются скрипы или шелест, то однозначно проблема — в движке.

Отремонтировать строительные фены достаточно легко, если всё делать правильно. Для этого нужно соблюдать чёткую последовательность действий, чтобы выявить поломку и быстро её устранить.

Полезное видео

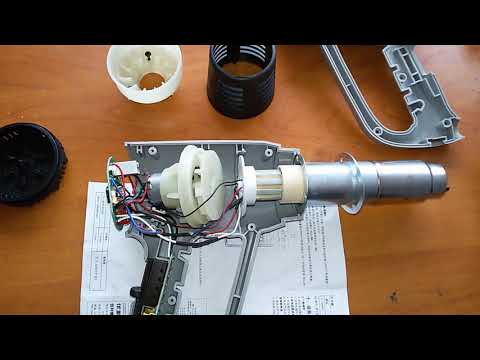

Предлагаем посмотреть видео о разборке и ремонте строительного фена:

Ремонт строительного фена своими руками

Главная Инструменты

Во время ремонта и монтажа различных конструкций строительный фен используется для разогрева застарелых лакокрасочных покрытий, которые по-другому будет сложно удалить с поверхности. Также его применяют на строительстве при пайке металла и во время работы с пластиковыми трубами, которым при нагревании можно придать нужную форму изгиба. Однако стоит учитывать, что строительный фен – сложное устройство и при неправильной эксплуатации оно может получить серьезные повреждения, устранение которых потребует траты времени и сил.

Самостоятельное выполнение ремонта оборудования может стать необходимостью в случае, если срок гарантии уже истек, или у вас нет возможности останавливать работы на тот период, пока устройство будет находиться в сервисном центре. В такой ситуации вам необходимо знать, как диагностировать поломку и проводить ремонт.

Содержание

  • Устройство строительного фена
  • Диагностика поломки
  • Как обнаружить неисправность?
  • Ремонт строительного фена своими руками

Устройство строительного фена

Основными элементами любого подобного устройства являются:

  • нагревательный элемент;
  • небольшой двигатель;
  • вентилятор.

Воздух нагнетается вентилятором и проходит через нагревательный элемент, приобретая нужную температуру, и выходит через сопло. Такое устройство отличается от фена, которым мы сушим волосы, только мощностью, в остальном они работают по схожему принципу. Для расчета производительности используется показатель пропускной способности: сколько литров воздуха может проходить через оборудование в минуту.

Дополнительный функционал обеспечивает удобство в работе и в тоже время усложняет его устройство. В числе таких функций может быть:

  • световой индикатор уровня нагрева;
  • возможность регулировки температуры;
  • возможность регулировки силы воздушного потока;
  • сменные насадки для работы с различными материалами.

Если вы имеете дело с моделью, функционал которой значительно расширен, то имеет смысл обратиться к специалистам по ремонту. Поскольку диагностика и замена деталей в этом случае может потребовать специальных знаний.

Диагностика поломки

Как правило, строительный фен выходит из строя по причине не соблюдения требований эксплуатации. При перекручивании шнура может произойти его залом, а слишком долгая работа может привести к перегреву оборудования.

Специалисты называют следующие поломки оборудования, которые случаются чаще всего:

  • поломка шнура питания в месте перегиба;
  • дефект кнопки пуска и других элементов управления;
  • перегорание внутренних проводов;
  • нарушение целостности нагревательного элемента;
  • перегорание или перегрев двигателя и вентилятора.

Самыми сложными поломками считаются как раз неисправность двигателя и вентилятора – их, скорее всего, придется заменить. При этом найти необходимые детали бывает довольно сложно.

Как обнаружить неисправность?

Строительный фен не включается или работает не в полную мощность? Значит, в первую очередь, необходимо осмотреть оборудование. Проверяем целостность провода питания, вилки, функционирование кнопок включения и регулировки температуры.

Далее испытываем оборудование при работе в различных режимах.

  • Если при включении устройство выдает холодный воздух из сопла, неисправность касается спирали.
  • Если же воздух совсем не подается, возможно, произошла поломка вентилятора или двигателя.

Чтобы уточнить причину поломки может появиться необходимость выполнить разбор электроприбора. Тогда вам понадобится фотоаппарат: кадры поэтапного разбора конструкции помогут потом правильно собрать устройство.

Ремонт строительного фена своими руками

Приступать к починке оборудования можно сразу, как только будет проведена диагностика. Для этих целей вам может понадобиться отвертка и паяльник, а также детали, которые подлежат замене.

  • Замена спирали (ТЭНа) обычно не вызывает особых сложностей. В этом случае стоит учитывать значение сопротивления.
  • Проводники, которые отсоединились, можно закрепить в нужное место с помощью паяльника.
  • Если необходимо произвести замену конденсатора, то подбирать нужную деталь стоит по емкости и номинальному значению напряжения.
  • Неисправность электродвигателя в основном решается его заменой, однако выполнить ее не так просто.

Для замены внешнего провода вам также понадобится разобрать корпус устройства и отсоединить сначала поврежденный провод. Во время работы старайтесь все детали складывать в одну емкость, чтобы ничего не потерялось. Если у вас есть какие-либо сомнения в собственном умении выполнять ремонт, то восстановление работы своего строительного фена лучше доверить специалистам сервисного центра.
