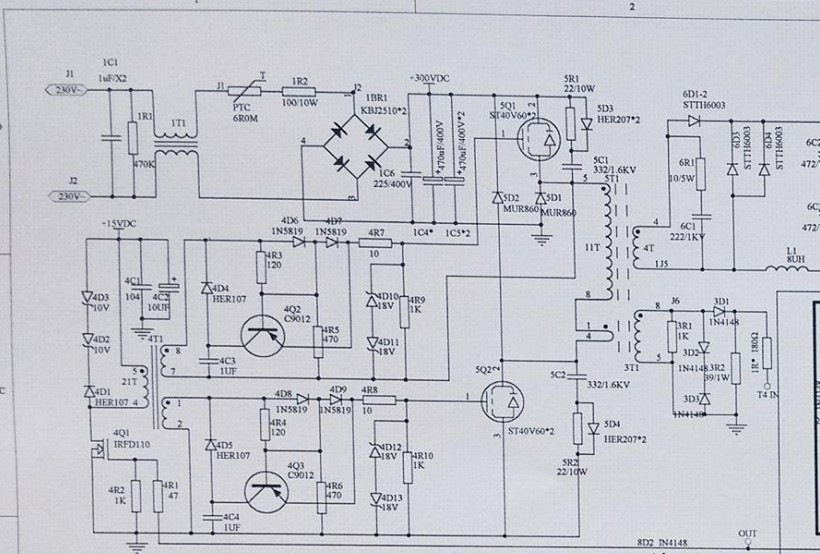

Ресанта пн 160 схема: Схема инвертора РЕСАНТА САИ-160ПН - Схемы инверторов MMA

Ресанта пн 160 схема: Схема инвертора РЕСАНТА САИ-160ПН – Схемы инверторов MMA – КАТАЛОГ СХЕМ СВАРОЧНОГО ОБОРУДОВАНИЯ

alexxlab | 25.04.2023 | 0 | Разное

Содержание

Сварочный инверторный аппарат Ресанта САИ-160Т LUX 65/69

Сварочный инверторный аппарат Ресанта САИ-160Т LUX – предназначен для ручной дуговой сварки штучным покрытым электродом на постоянном токе и электродом с рутиловым и основным покрытием (режим ММА).Данная серия сварочных аппаратов разработана на базе IGBT транзисторов TOSHIBA.

Аппарат работает от однофазной сети 220-230В с частотой 50Гц. Аппарат портативен и универсален в применении. Небольшие габаритыималыйвеспозволяютиспользоватьаппаратдля любых ремонтных работ, где требуется мобильность, небольшая мощность, хорошее качество и высокая производительность.

Данная серия аппаратов выполнена в эргономичном современном дизайне.

Сварочные аппараты LUX обладают повышенным ресурсом.
С помощью данных аппаратов возможно проведение работ при пониженных температурах.

Принцип работы инвертора заключается в преобразовании переменного напряжения сети частотой 50Гц в постоянное напряжение величиной в 400В, которое преобразуется в высокочастотное модулированное напряжение и выпрямляется.

Сварка осуществляется плавящимся электродом.

Источником питания служит инвертор на основе IGBT транзисторов TOSHIBA.
Аппарат имеет встроенную защиту от перегрева.
Для регулирования сварочного тока используется широтно-импульсная модуляция высокочастотного напряжения.
Функция ANTI STICK – осуществляет автоматическое снижение сварочного тока при “залипании” электрода.
Функция «HOT START» для более легкого зажигания дуги (электрода). Это автоматическое кратковременное повышение сварочного тока над установленным значением в момент зажигания дуги.
Функция ARC FORCE (форсаж дуги) – предназначена для повышения устойчивости сварочной дуги и лучшей текучести металла. Осуществляется повышением сварочного тока при уменьшении длины дуги.
Защита от короткого замыкания
Автомат защиты надежно защищает плату (при входном напряжении).

Данные сварочные аппараты имеют повышенный ресурс за счет транзисторов TOSHIBA.
Безусловная гарантия5 лет.
Обновленный эргономичный дизайн корпуса.
Кабель электрододержателя 3 м.
Возможность работы в диапазоне температур -20°до +50°С

Принцип работы

Источником питания служит инвертор на основе IGBT транзисторов TOSHIBA. Принцип работы инвертора заключается в преобразовании переменного напряжения сети частотой 50Гц в постоянное напряжение величиной в 400В, которое преобразуется в высокочастотное модулированное напряжение и выпрямляется. Сварка осуществляется плавящимся электродом. Аппарат имеет встроенную защиту от перегрева. Для регулирования сварочного тока используется широтно-импульсная модуляция высокочастотного напряжения.

Устройство САИ-160T LUX

Изделие выполнено в металлическом корпусе. На передней панели имеется регулятор величины сварочного тока, индикатор “Сеть”, индикатор “Перегрева”. Аппарат оснащен принудительной системой вентиляции, ввиду этого, категорически запрещается закрывать чем-либо вентиляционные отверстия в корпусе.

Выключатель “Сеть”
Сетевой кабель
Регулятор сварочного тока
Индикатор “Перегрев”
Индикатор “Сеть”
Силовая клемма “-“
Силовая клемма “+”
Вентиляционные отверстия
Переносной ремень

Горячий старт (HOT START)

Для обеспечения лучшего поджига дуги в начале сварки, инвертор производит автоматическое повышение сварочного тока. Это позволит значительно облегчить начало сварочного процесса. Благодаря этой функции аппаратом могут работать не только опытные сварщики, но и новички. Эта функция установлена на всех сварочных аппаратах Ресанта.

Антизалипание (ANTI STICK)

При начале сварки требуется произвести поджиг дуги. Нередко это приводит к залипанию электрода на изделии. В этом случае инвертор сам производит автоматическое снижение сварочного тока, и электрод легко отрывается. В дальнейшем, после отрыва залипшего электрода, инвертор возобновляет установленные параметры сварки. Все САИ оснащены данной функцией.

IGBT TOSHIBA

Данная серия сварочных инверторов Ресанта изготовлена на IGBT-транзисторах TOSHIBA. Эффект в том, что за счёт них срок использования аппарата увеличивается в 7 раз. Помимо этого, уменьшается вес и габариты. У IGBT плата расположена вертикально, пыль на ней не оседает.

Диаметр электродов	Ток
1,6 мм	25-50 А
2 мм	50-70 А
2,5 мм	60-90 А
3,2 мм	90-140 А
4 мм	130-190 А
5 мм	160-220 А
6 мм	200-315 А

ПВ (продолжительность включения)

Смысл параметра «ПВ» таков: это время в течение 10-минутного интервала, которое аппарат способен проработать на указанном токе. Это означает, что 70% от 10-минутного интервала (то есть 7 минут) аппарат может непрерывно варить, не отрывая дуги на указанном токе, а остальные 3 минуты он должен «отдыхать» на холостом ходу, при этом нельзя выключать аппарат из сети, что бы работало принудительное охлаждение (вентилятор).

Напряжение холостого хода

Чем выше напряжение холостого хода, тем легче зажечь дугу. У данного инвертора оно равно 85 В, дуга зажигается легко, есть возможность варить цветные металлы.

Кабеля держателя и массы длинной 4,5 метра, длина сетевого шнура 1,5 м, длина сварочного аппарата 30 см. Итого 6,3 метра рабочего пространства. Для более удобной работы достаточно обычного удлинителя нужного сечения.
