Для чего нужен ресивер в воздушном компрессоре

Компрессорный ресивер — это герметичная емкость, которая предназначена для хранения сжатого воздуха, а также стабилизации давления в пневмосистеме. Воздухосборники не являются обязательными и относятся к категории дополнительного оборудования. Однако практика показывает, что их применение оправдано как для бытовых, так и для промышленных агрегатов.

Конструкция и принцип действия

Чтобы ответить на вопрос о том, зачем нужен ресивер в компрессоре, следует подробнее рассмотреть особенности этого устройства и принцип его работы. Основными конструкционными элементами воздухосборника являются:

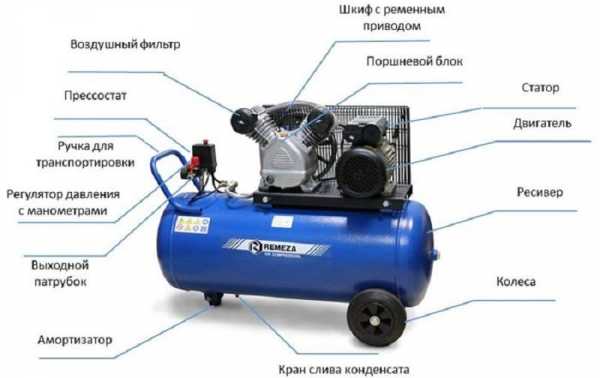

• герметичная емкость, в которой находится сжатый воздух;
• предохранительный клапан, предназначенный для стравливания рабочей среды в случае превышения заданных параметров давления;
• манометр, с помощью которого контролируют давление в воздухосборнике;
• кран, используемый для удаления конденсата;
• входной и выходной патрубок, при помощи которых ресивер соединяется с компрессором и пневмосистемой.

Принцип действия оборудования состоит в следующем. По входному патрубку рабочая среда, сжатая компрессором, поступает в емкость, где достигает нужного давления. Одновременно излишки влаги оседают на стенках в виде конденсата, что способствует дополнительному осушению воздуха. После этого сжатый газ через выходной патрубок подают в пневмосистему предприятия или на сопряженный с ресивером пневмоинструмент.

Так для чего нужен ресивер в компрессоре?

Одну из задач, решаемых с помощью воздухосборника, мы обозначили выше. Это удаление конденсата из сжатого воздуха, благодаря чему снижается коррозия пневмосистемы. Но осушение — это не единственный ответ на вопрос о том, для чего нужен ресивер в компрессоре. Применение воздухосборника позволяет решить и другие задачи.

Накопление сжатого воздуха

При одновременной работе всех потребителей, производительности компрессорного оборудования может быть недостаточно. Использование накопителя обеспечивает стабильную подачу рабочей среды в период пиковых нагрузок.

Сокращение циклов включения/выключения компрессора

Работая в автоматическом режиме, агрегаты выключаются при достижении заданного давления в системе и вновь включаются при его падении. Как правило, эта разница составляет всего 2 бар. Без использования ресивера количество циклов включения заметно возрастает, что ведет к увеличению износа и сокращению срока службы компрессора.

Компенсация пульсаций в пневмосистеме

При работе поршневого оборудования сжатый воздух поступает в систему не равномерно, а импульсно. Чтобы решить эту проблему, установку оснащают воздухонакопителем, который устраняет пульсацию.

Итак, с вопросом о том, зачем нужен ресивер в компрессоре, мы разобрались. Теперь предлагаем вам ознакомиться с основными разновидностями воздухосборников и особенностями их монтажа.

Виды оборудования

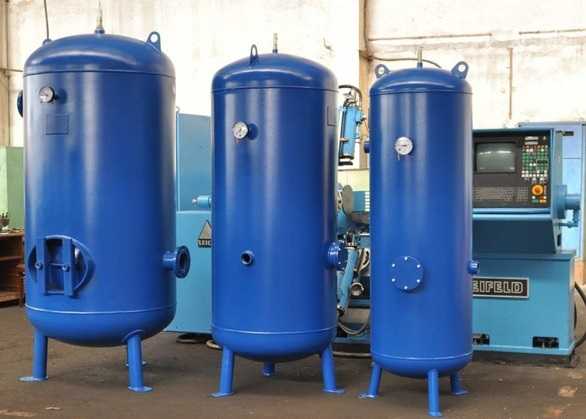

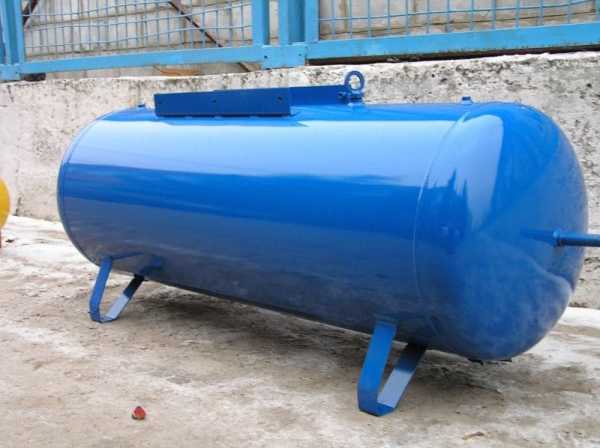

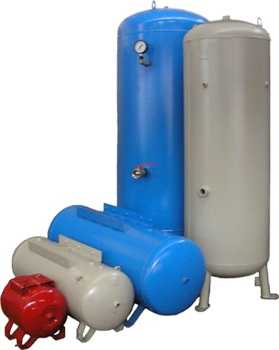

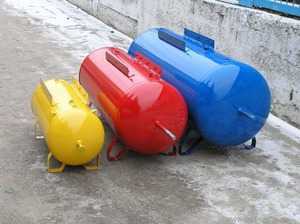

Ресиверы компрессоров могут быть вертикальными или горизонтальными. Емкости первого типа более востребованы, поскольку обладают компактными размерами и позволяют рационально использовать площадь производственного помещения.

Все воздухосборники, вне зависимости от конфигурации, при необходимости не трудно объединить в общую сеть. Причем монтаж можно выполнить двумя методами — параллельно и последовательно. Каждый способ имеет свои плюсы и минусы.

Параллельное соединение

Преимущество этого метода монтажа состоит в высокой ремонтопригодности системы. В случае выхода из строя одного из ресиверов, его просто отключают от общей системы и выполняют ремонт либо замену. Кроме того, данный способ обеспечивает максимальную пропускную способность накопителей.

Последовательное соединение

Главным плюсом этого варианта монтажа является дополнительная очистка рабочей среды от влаги и примесей масла. Сжатый воздух последовательно проходит через все емкости в сети и попутно очищается. Что касается минусов такого соединения, то к их числу стоит отнести суммарное сопротивление ресиверов, снижающее их пропускную способность.

Основные критерии выбора воздухосборников

Ознакомившись с данной статьей, вы узнали, зачем нужен ресивер в компрессоре, какие типы емкостей бывают, как выполнить монтаж двух и более накопителей. В завершение предлагаем вам изучить основные параметры, требующие внимания при покупке оборудования.

• Объем. Этот показатель варьируется от 5 литров (для бытовых моделей) до 1000 и более литров (для промышленных агрегатов). При выборе следует придерживаться правила: чем мощнее компрессор, тем больше ресивер. В среднем его объем должен составлять около 30-50% от производительности агрегата.
• Давление. Для использования в комплексе с бытовым инструментом обычно достаточно ресивера, рассчитанного на хранение воздуха под давлением до 10 бар. Для коммерческого применения на малых предприятиях подойдут модели, выдерживающие до 16 бар.
• Пропускная способность. Этот параметр определяет, какое количество воздуха (в литрах) может пропустить через себя ресивер за одну минуту. Чем выше потребность в сжатом газе, тем больше должна быть пропускная способность воздухосборника.

Ориентируясь на данные критерии выбора, вы сможете подобрать оборудование, оптимально подходящее для заданных условий эксплуатации.

Начиная эту статью, мы планировали ответить на распространенный вопрос о том, для чего нужен ресивер в компрессоре. Но не смогли не затронуть тему выбора и применения накопителей сжатого воздуха. Надеемся, что наши советы будут полезными. Если же у вас остались вопросы, приглашаем воспользоваться профессиональной помощью в подборе компрессорного ресивера. Чтобы проконсультироваться со специалистом ГК «Энергопроф», свяжитесь с нами по бесплатному телефонному номеру, указанному на сайте.

Автор: Елена Большова

www.compressortyt.ru

Что такое воздушный ресивер? – Атлас Копко Россия

Поиск по вики-сайту о сжатом воздухе

Воздушный ресивер, который также называют резервуаром сжатого воздуха, является неотъемлемой частью любой системы сжатого воздуха. Он используется в качестве временного хранилища в периоды пиковых нагрузок в системе, а также оптимизирует эффективность работы установки.

Зачем нужен воздушный ресивер?

Теоретически, воздушный компрессор может работать без ресивера, но в этом случае возрастает количество циклов нагрузки и разгрузки компрессора, из-за чего компрессор работает более интенсивно. Помните, что циклы нагрузки и разгрузки зависят от колебаний потребности в сжатом воздухе на предприятии.

Воздушные ресиверы, которые обычно называют бачками или резервуарами, используются для хранения сжатого воздуха перед его подачей в систему трубопроводов и/или на оборудование. Проще говоря, воздушные ресиверы служат своеобразным буфером, который защищает компрессор от колебаний давления, вызываемого изменением потребления.

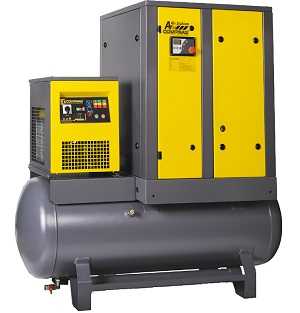

Некоторые воздушные компрессоры предназначены для “установки на резервуаре”, т. е. они поставляются в комплекте и устанавливаются на воздушный ресивер. Такая комплектация рекомендована для площадок с ограниченным пространством. Установленный на резервуаре компрессор позволяет более рационально использовать площадь и сокращает начальные расходы, которые потребовались бы для ввода в эксплуатацию автономного осушителя. Чаще всего такая комплектация встречается у малых компрессоров с мощностью до 26 кВт (35 л. с.). Более крупные воздушные компрессоры не подходят для установки на резервуар, так как из-за своего веса они представляют угрозу безопасности.

Ресиверы для сухого и влажного воздуха

Как правильно выбрать воздушный ресивер?

В предыдущих статьях мы рассмотрели передовые подходы к выбору размера воздушного компрессора, поскольку для удовлетворения потребностей вашего предприятия важно правильно подобрать размер. Когда речь заходит о параметрах воздушного ресивера, следует помнить о том, что на каждый кубический фут в минуту сжатого воздуха требуется 3 – 4 галлона (10 – 15 литров на каждый литр в секунду), в зависимости от типа воздушного компрессора и области его использования.

Как и при определении размеров воздушного компрессора, существует ряд факторов, которые необходимо учитывать при выборе параметров воздушного ресивера для вашей установки. Настоятельно рекомендуется рассмотреть следующие параметры:

1. Минимальное колебание / падение давления: воздушный ресивер используется для минимизации колебаний давления, которые могут повлиять на производственный процесс и качество конечного продукта. При выборе воздушного ресивера для вашего компрессора необходимо учитывать два значения: давление на выходе компрессора и потребность оборудования в сжатом воздухе. Помните, что сжатый воздух в воздушном ресивере можно использовать только при условии, что он находится под достаточным давлением (в зависимости от процесса, потребляющего сжатый воздух). Поэтому важно учитывать время (в минутах), в течение которого воздушный ресивер может подавать воздух под давлением, достаточным для конечного пользователя / оборудования.

2. Соответствие требованиям краткосрочного пикового потребления воздуха: если потребность в сжатом воздухе значительно изменяется в течение дня, важно учитывать пики спроса, чтобы давление в системе не упало ниже приемлемого уровня. Воздух в ресивере помогает справиться с пиковыми нагрузками, с которыми не справляется компрессор. Потребность в воздухе зависит от времени суток, графика смен или даже нерегулярного потребления (например, периодическое использование пескоструйного или шлифовального оборудования). Важно знать особенности использования сжатого воздуха и требуемый объем в куб. футах/мин или л/с, а также помнить о прогнозируемых пиках нагрузки в вашей системе, поскольку от этого зависит расход сжатого воздуха, необходимый для поддержания рабочего процесса на всех участках.

3. Рекомендации по энергопотреблению:

использование воздушного ресивера помогает снизить энергопотребление в системе сжатого воздуха за счет продления циклов нагрузки/разгрузки компрессора (с фиксированной скоростью) и ограничения давления. Бак достаточного размера и запас воздуха снижают вероятность включения компактного компрессора по мере роста расхода, что может значительно снизить потребление энергии. Такая компоновка также позволяет предотвратить перепады давления и частые запуски двигателя, поддерживая постоянное давление и продлевая срок службы компрессора.

4. Меры безопасности: при необходимости воздушный ресивер обеспечивает подачу воздуха для безопасного отключения производственных процессов и систем в аварийной ситуации.

Как часто следует сливать воду из воздушного ресивера?

На компрессорах без встроенных осушителей или без осушителя в системе в воздушном ресивере может скопиться влага. Необработанный влажный сжатый воздух может повредить оборудование и ухудшить качество готовой продукции, а также отрицательно повлиять на состояние ресивера. Конденсат или вода скапливаются в воздушном ресивере и могут вызвать коррозию, которая, в свою очередь, нарушает целостность резервуара и выводит его из строя. Рекомендуется сливать воду из ресивера не реже одного раза в день и даже чаще, если компрессор в течение всего дня работает под полной нагрузкой. Установите поплавковый дренажный клапан, дренажный клапан с таймером или электронный дренажный клапан, и вы никогда не забудете слить воду. Чтобы добиться лучших результатов и обеспечить нормальную работу системы сжатого воздуха, обратитесь к специалисту по сжатому воздуху, который поможет правильно подобрать решения с учетом ваших потребностей.

Какое давление должно быть в моем воздушном ресивере, и насколько это важно?

Возможно, вам приходилось слышать, что чем выше давление в ресивере, тем больше воздуха можно подать на оборудование и в систему, поэтому вам не придется покупать более мощный компрессор, даже если со временем у вас увеличится потребность в сжатом воздухе. Это утверждение неверно: давление в резервуаре должно соотноситься с давлением на выходе компрессора.

Большинство стандартных компрессоров с приводами с постоянной и переменной частотой подают воздух под давлением до 175 фунтов/кв. дюйм изб. (12 бар), при этом большая часть промышленного оборудования работает с давлением в диапазоне 100–125 фунтов/кв. дюйм изб. (7–8 бар). Максимальное давление в воздушном ресивере устанавливается с учетом потребностей вашего предприятия. Например, если у вашего компрессора с постоянной частотой вращения максимальное давление на выходе равно 125 фунтам/кв. дюйм изб. (8 бар), номинальное давление в воздушном ресивере должно быть не ниже 150 фунтов/кв. дюйм изб. (10 бар).

У большинства компрессоров с частотно-регулируемым приводом (VSD) максимальное номинальное давление составляет 175 фунтов/кв. дюйм изб. (12 бар), поэтому в системах с компрессором такого типа рекомендуется устанавливать ресивер с давлением 200 фунтов/кв. дюйм изб. (14 бар). Воздушный ресивер должен быть оснащен предохранительным клапаном для сброса давления в том случае, когда давление в резервуаре достигло максимального допустимого значения. Помните, что более высокое давление не означает увеличение расхода (в куб. футах/мин или л/с). Наоборот, по мере повышения давления расход уменьшается.

Важно хорошо разбираться в настройках минимального и максимального давления для оборудования, которое работает на сжатом воздухе, и по возможности пользоваться регуляторами давления, установленными на выходе из воздушного ресивера или в точке использования. Помните, что каждые 2 фунта/кв. дюйм изб. соответствуют 1% расходуемой энергии (1 бар соответствует 7% энергии), т. е. нужно поддерживать давление в системе в соответствии с потребностями предприятия, чтобы избежать избыточного расхода энергии.

Самодельный воздушный ресивер?

Хотя может показаться, что изготовление ресивера – не такая уж сложная задача, мы настоятельно не рекомендуем использовать самодельные ресиверы. В основном, этот запрет обусловлен законодательными ограничениями и высокой степенью опасности. Приобретайте воздушные ресиверы у хорошо зарекомендовавших себя производителей воздушных компрессоров или сосудов под давлением. Обратитесь за консультацией к местному специалисту по сжатому воздуху и вместе с ним найдите подходящее решение.

Рассчитайте размеры воздушного ресивера

Другие статьи по этой теме

Установка компрессора

В последнее время процесс установки компрессорных систем заметно упростился. Но все же нужно помнить о ряде условий, а также о том, где лучше всего разместить компрессор и как организовать пространство вокруг него. Здесь вы найдете всю необходимую информацию.

Распределение сжатого воздуха

При проектировании и выборе параметров сети распределения сжатого воздуха необходимо принять ряд решений. Здесь вы можете получить основную информацию по теме.

www.atlascopco.com

Подбор ресивера для компрессора, как выбрать ресивер

Ресивер для компрессора — это один из видов дополнительного оборудования. Он является важным элементом в производстве сжатого воздуха и присутствует на большинстве предприятий, где используется сжатый воздух. В этой статье вы узнаете, зачем же компрессору нужен ресивер и как не ошибиться с его выбором.





Устройство воздушного ресивера

Ресивер (воздухосборник) — это сосуд, в котором находится воздух под давлением. Конструкция ресивера довольно проста — он представляет собой отдельную герметичную емкость, расположенную горизонтально или вертикально. Ресиверы для компрессора бывают смонтированы либо на раме, либо на ножках. Данное оборудование является довольно универсальным и его выбор не привязан к бренду и модели компрессора.

В стандартной комплектации ресивера присутствуют манометры, клапаны для слива конденсата и предохранительные клапаны.



Для чего нужен компрессорный ресивер?

Кроме накопления воздуха ресивер, включенный в пневмолинию с компрессором, выполняет другие важнейшие функции:

• Выравнивает давление и устраняет пиковые нагрузки, возникающие при одновременном подключении к компрессору нескольких потребителей сжатого воздуха;
• Нейтрализует пульсации, которые негативно сказываются на работе компрессорного оборудования, Наличие пульсаций более актуально для поршневых компрессоров, чем для винтовых. Это обусловлено принципом работы поршневых установок и их конструкцией;
• Охлаждает сжатый воздух и удаляет из него конденсат, который вредит оборудованию и приводит к коррозии внутренних компонентов.



Как подобрать ресивер для компрессора?

Главные критерии, по которому выбирают ресивер для компрессора — это его объем и максимально допустимое давление. По всем остальным параметрам воздухосборники достаточно универсальны. Это значит, что необязательно покупать ресивер точно такой же фирмы, как ваш компрессор.



Что касается объема, то он является таким параметром, на котором экономить недопустимо. Правильный расчет необходимого объема ресивера влияет на качество конечного продукта и обеспечивает долговечную работу компрессорной техники.



Так как же правильно рассчитать необходимый объем? Есть два способа: приблизительный и точный:

1. Правила приблизительного расчета гласят: объем ресивера должен равняться одной трети производительности компрессора. Это значит, что если у вас компрессор производит 3000 л/мин сжатого воздуха, то ресивера с емкостью 1000 литров должно хватить.
2. Второй способ является более точным и учитывает все параметры компрессора, и сжатого воздуха. Расчет производится по формуле:



Важно! Если в результате расчета получится, что ресиверы необходимого объема не производятся — берите ресивер большего объема.



Особенности эксплуатации ресивера и возможные опасности

Ресивер является потенциально опасным оборудованием из-за того, что предназначен для хранения сжатого воздуха под высоким давлением. По этой причине обслуживание и ремонт должны проводить только сертифицированные специалисты. Пользователи воздухосборников должны обращать внимание на целостность швов и соединений для исключения утечек сжатого воздуха, а также на исправность измерительных датчиков. Руководствуясь техникой безопасности, следует  прекратить работу компрессорного оборудования, если манометр показывает слишком высокое значение давления.



Если вы затрудняетесь в расчетах необходимой емкости ресивера для компрессора и боитесь ошибиться — доверьте этот вопрос профессионалам. Инженеры компании «Волгаремсервис» подберут ресивер, который точно будет отвечать требованиям вашего компрессора. Также ознакомьтесь с большим выбором ресиверов для сжатого воздуха в нашем каталоге.

www.pnevmo-sklad.ru

Ресивер для компрессора: назначение, параметры, виды оборудования

Чтобы компрессор работал более эффективно, его снабжают накопителем сжатого воздуха, или ресивером. Насос накачивает воздух в этот резервуар, потребители получают его уже из ресивера. Это повышает стабильность напора, который меньше зависит от расхода воздуха. Устройство автоматики включают и отключают двигатель, исходя из уровня давления. Объем таких накопителей бывает от 25 до 300 литров для установок малой и средней мощности.

Назначение

Накопитель выполняет следующие задачи:

• Стабилизация давления на стороне потребителя.
• Снабжение потребителя и после отключения компрессора.
• Очистка воздуха от водяных паров.
• Оптимизация использования топлива или электроэнергии.
• Периодическое включение мотора позволяет продлить срок его службы.

Кроме того, при продолжительных нагрузках, таких, как пескоструйная обработка, подключение дополнительного ресивера для компрессора позволяет избежать покупки более мощного агрегата.

Подбор параметров устройства

Самым важным параметром является объем ресивера. Значимыми также будут такие характеристики:

• Максимальная влажность. Обычно составляет 75-80%.
• Температурный режим работы. Чаще всего это диапазон -5+80 ^°С.
• Специальные условия для места работы. Например, на определенном удалении от нагревательных приборов, других источников тепла, пожароопасных веществ.

Правилами работы с сосудами под давлением (ПБ 03-576-03) оговаривается также невозможность допуска к работе сосудов, которые:

• имеют механические повреждения корпуса;
• не прошли очередные испытания.

Параметры резервуара выбирают, исходя из

• планового расхода;
• продолжительности расхода;
• наибольшее/наименьшее давление, допустимое для нормальной работы потребителя.

Эти параметры подставляют в расчетные таблицы, по ним определяют рекомендуемых объем резервуара.

Точный расчет не всегда имеет глубокий смысл, поскольку дает дробные значения, а резервуары все равно выпускаются стандартных объемов: 25, 50, 100, 200 л.

Разработан упрощенный способ как подобрать подходящий резервуар к компрессору:

Мощность, квт	Емкость резервуара, л
Менее 5	100
Менее 10	300
Менее 20	500



Определено и приблизительное эмпирическое соотношение, помогающее рассчитать ресивер для компрессора: объем примерно равен производительности насоса за 8 сек его работы.

Так, при расходовании 800 л/мин рекомендуемый объем получится:

V= (800×8)/60= 106,66 л

Виды оборудования

Применяется два похожих друг на друга видов ресиверов:

• Горизонтальные. Сосуд расположен горизонтально. Такую компоновку применяют на мобильных компрессорных установка. Она позволяет экономно разместить на резервуаре насос, мотор, вспомогательное оборудование.
• Вертикальные. Чаще применяются на стационарных агрегатах. Такие ресиверы достигают емкости 800 л и более. Для расширения возможностей компрессорной установки их подключают последовательно или параллельно.

Достоинством горизонтальной компоновки служит мобильность и простота обслуживания.

Преимущество вертикальной — экономия площади и простота соединения в батареи. На крупных предприятиях батареи могут состоять из нескольких десятков емкостей. Их соединяют системой трубопроводов, снабженных вентилями. Это позволяет подключать и отключать ресиверы по мере необходимости.

Параллельное соединение

В случае параллельного соединения пропускная способность всех соединенных емкостей суммируется. Такое соединение применяют, когда нужен периодический кратковременный большой расход. При необходимости технического обслуживания часть емкостей можно отключить вентилями, это не скажется на работоспособности оставшихся резервуаров.

Последовательное соединение

В этом случае, расход будет равен расходу одной емкости с минимальным значением этой величины. Такая схема больше подходит для ограниченного расхода в течение продолжительного времени. Дополнительным достоинством является многоступенчатая очистка сжатого воздуха от водяных паров и масляных эмульсий. При необходимости технического обслуживания придется останавливать весь комплекс.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Ресивер в компрессоре: его назначение и особенности

Оборудование для производства сжатого воздуха используют повсеместно. Его применяют во всех отраслях промышленности, при выполнении строительных работ, в авторемонте, при производстве продуктов питания, в сельском хозяйстве, а также в любых других направлениях деятельности современного человека. В подавляющем большинстве случаев агрегаты используют в комплекте с ресивером — металлическим сосудом, в который поступает сжатый воздух. Данные резервуары также получили широкое распространение, поэтому заслуживают более подробного рассмотрения.

Ознакомившись с этой статьей, вы узнаете, для чего нужен ресивер в компрессоре, какие функции он выполняет и так ли обязательно его использовать, как о том говорят производители. Эта информация пригодится как при выборе, так и при эксплуатации оборудования.

Назначение воздухосборника или зачем нужен ресивер в компрессоре?

Среди всех типов установок, предназначенных для сжатия различных сред, наибольшее распространение получили поршневые и винтовые агрегаты. Первые сжимают воздух за счет возвратно-поступательного движения поршня. При этом в цилиндре попеременно возникает то разряжение, то повышение давления. Как следствие, в случае прямого подключения, в пневмосистеме предприятия возникает пульсация. При эксплуатации винтовых агрегатов этот эффект выражен не столь явно, но тоже присутствует.

Вместе с тем отметим, что значительная часть пневмооборудования чувствительна к качеству подачи сжатого воздуха, поэтому при постоянной пульсации в системе быстро выходит из строя. Решением проблемы стало применение воздухосборников, которые гасят помпаж и обеспечивают стабильное снабжение инструмента сжатым воздухом. Впрочем, выравнивание давления — это важный, но не единственный ответ на вопрос о том, для чего нужен ресивер в компрессоре. Помимо этого резервуары решают и другие задачи, в том числе:

• Накопление воздуха. С помощью воздухосборника можно устранить проблему пиковых нагрузок, которые возникают на предприятии при одновременном подключении большого числа потребителей. Без использования ресивера такая задача решается только заменой компрессора на более мощную модель, что чаще всего нецелесообразно из-за высокой стоимости агрегатов.
• Дополнительное охлаждение и очистка от конденсата. В соответствии с законами физики, при сжатии температура рабочей среды повышается. После того как воздух попадает в пневмосистему предприятия, он снова остывает. При этом содержащаяся в нем влага выпадает в виде конденсата. Это ведет к коррозии металла и повреждению оборудования. Ресивер решает и эту проблему. Его встраивают между компрессором и потребителями. Снижение температуры рабочей среды и выпадение конденсата происходит именно в воздухосборнике, как следствие, оборудование надежно защищено от влаги. Последнюю, кстати, удаляют из ресивера через специальный сливной кран.
• Снижение вибрации. И бензиновые, и дизельные двигатели внутреннего сгорания, равно как и электрические моторы, вибрируют при работе. При этом важно отметить, что увеличение вибрации ведет к росту уровня шумового загрязнения помещения, а также к разрушению основания, на котором установлен агрегат. Применение воздухонакопителя объемом 500 и более литров позволяет значительно сократить вибрацию двигателя.

Мы перечислили основные ответы на вопрос о том, зачем нужен ресивер в компрессоре. Что же касается других значимых функций воздушного резервуара, то к их числу можно отнести:

• дополнительную очистку рабочей среды от пыли и других загрязнений;
• повышение энергоэффективности оборудования;
• сокращение циклов включения/выключения компрессора;
• снижение затрат на охлаждение сжатого воздуха;
• нейтрализация завихрений, которые образуются при нагнетании газа.

Как видите, воздушные ресиверы решают множество задач, связанных с обеспечением стабильной работы потребителей. Практика показывает, что во многих случаях нормальная работа предприятия невозможна без использования воздухонакопителей. А там, где без них можно обойтись, установка ресивера сокращает эксплуатационные затраты, продлевает срок службы оборудования, повышает эффективность техники.

Обратите внимание! Рассказывая, зачем нужен ресивер в компрессоре, мы не преследовали рекламных целей. Главная задача этой статьи состоит в том, чтобы предоставить вам максимально подробную информацию о воздухонакопителях.

Купить ресивер для компрессора или нет? Каждый пользователь самостоятельно принимает это решение. Со своей стороны мы готовы проконсультировать вас по всем вопросам. Если после прочтения материала остались неясности, свяжитесь с нашими специалистами для получения дополнительных сведений или помощи в выборе ресивера.

Подготовлено: Дмитрий Запорожцев

www.starkraft.ru

назначение, выбор, изготовление своими руками

Большинство компрессорных станций кроме машины, сжимающей газ до необходимого давления, включает в себя и металлическую емкость, называемую ресивером. Часто она своими размерами значительно превосходит сопутствующее оборудование. В данной статье вы найдете объяснение, зачем нужен ресивер для компрессора, и по каким параметрам он подбирается для конкретной установки.

Назначение и конструктивные особенности ресивера

Назначение воздушной емкости напрямую связано с физическими свойствами сжатых газов. Они тем быстрее теряют давление в случае появления расхода, чем меньший объем занимают. Ресивер нужен в компрессоре для выполнения следующих функций:

• создания необходимого запаса воздуха для снабжения потребителя без включения мотора или при его непредвиденном останове;
• сглаживания колебаний давления, особенно характерных для поршневых машин;
• обеспечения удобства регулирования выходных параметров исходящего из компрессорной установки газа;
• уменьшения вибрации, шума, уровня пиковых нагрузок;
• сбора влаги и мелких механических включений, содержащихся в газе.

Важно! Нередко использование крупных воздухосборников дает экономию расхода электроэнергии за счет рациональной работы электродвигателя.

Бак для компрессора традиционно изготавливается из устойчивых к коррозии сталей. Допускается при небольших объемах и давлениях применять также некоторые сорта пластика и высокопрочной резины. Ресиверы для мобильных установок могут достигать 100 литров. Размеры стационарного оборудования ничем не ограничиваются и нередко измеряются несколькими кубическими метрами.

Для заполнения баллона и расхода из него воздуха бывает достаточно одного штуцера, но лучше работают модели с отдельным входом и выходом газа. С целью контроля давления некоторые производители дополнительно предусматривают установку манометра. У больших емкостей это требование является обязательным. Для их ревизии и очистки ввариваются лючки.

Пространственное расположение ресивера в зависимости от удобства компоновки оборудования выбирается горизонтальным или вертикальным. Первый вариант дает большую устойчивость мобильным агрегатам. Второй обеспечивает лучшее отделение конденсата и требует меньше места для установки.

Выбор ресивера

Технические требования к ресиверам компрессоров предъявляются достаточно жесткие. Являясь оборудованием, работающим под высоким давлением, они могут стать источником потенциальной опасности. Важнейшими характеристиками, определяющими разрешенные параметры применения бака, считаются:

• рабочее давление;
• температурный интервал;
• показатели относительной влажности воздуха.

Правила устройства и безопасной эксплуатации сосудов, работающих под давлением, регламентируют объем, периодичность и способ их контрольных испытаний на плотность и прочность. Они должны быть герметичными, без видимых дефектов и следов наружной или внутренней коррозии.

С технологической точки зрения воздушный компрессор с ресивером нужен для обеспечения работы определенного пневматического оборудования. Здесь важен необходимый расход газа с требуемым давлением. При этом учитывается режим эксплуатации с вероятными пиковыми нагрузками. Все эти показатели определяют минимальный объем ресивера, способного обеспечить стабильное поступление воздуха.

Как подобрать ресивер к компрессору, уже имеющемуся в наличии? Воспользоваться специальными таблицами или калькуляторами расчета.

На заметку! Упрощенные методики берут за основу усредненные опытные данные. Считается, что баллон для компрессора не может быть меньше объема газа, вырабатываемого им за 8 секунд работы при штатных нагрузках.

Альтернативный вариант выбора емкостного оборудования основан на мощности компрессора. Он дает простейшую зависимость:

• 5 кВт – до 100 л;
• 10 кВт – до 300 л;
• 20 кВт – до 550 л.

Все остальные значения получают интерполяцией.

Изготовление и подключение дополнительного ресивера своими руками

Нередко для небольшой мастерской возникает необходимость размещения нового пневматического оборудования, с которым старый нагнетатель воздуха уже не может справиться. Можно попытаться самостоятельно решить эту проблему, если подключить к компрессору дополнительный ресивер. При этом совсем не обязательно нести неоправданные расходы, покупая штатную емкость. Опытные мастера стараются обойтись подручными средствами.

Практически в любом хозяйстве часто лежит без дела старое оборудование, предназначенное для работы под давлением. Ресивер для компрессора своими руками можно изготовить из газового баллона, огнетушителя или куска бесшовной толстостенной трубы большого диаметра.

Наиболее надежным получается самодельный ресивер, сделанный из баллона для сжиженного углеводородного газа. Для этого у него демонтируют входной вентиль, после чего интенсивно промывают или пропаривают внутреннее пространство. Желательно заполнить емкость водой и дать раствориться в ней донным отложениям в течение суток. Только после этого можно при необходимости проводить на корпусе газорезку и сварку.

В баллон вваривают штуцера для подключения манометра, входа и выхода воздуха, дренажный вентиль для отвода конденсата.

Совет! Удобно приспособить рукоятки и колеса для мобильных установок или устойчивую опору в случае стационарного применения.

Соединение с компрессором выполняется с помощью металлических труб или шлангов, рассчитанных на высокое давление. Собранную установку обязательно испытывают на максимальной нагрузке, после чего подбирают оптимальный режим для различных ситуаций.

tehnika.expert

назначение и виды объединения, критерии выбора и правила безопасной эксплуатации

Воздушный ресивер — это герметичная, чаще всего металлическая ёмкость, основными функциями которой являются сбор и хранение сжатого воздуха, и выравнивание давления во всей пневматической системе.

Воздухосборники чаще относят к дополнительному оборудованию, но на практике их применение положительно сказывается на состоянии как небольших бытовых, так и промышленных агрегатов.

Задачи применения воздухосборника

Один из главных вопросов, который решают установкой воздушного ресивера, это очищение рабочей среды от конденсата для снижения коррозии пневматической системы. Но осушение сжатого воздуха — только одна из причин применения накопителя. Есть и другие плюсы установки резервуара.

Создание запаса сжатого воздуха. При установке воздушного ресивера запасают определённый объем рабочей среды для перекрытия её надобности в периоды максимального расхода. Последний может возникнуть, если одновременно работает большое количество потребителей.

Другим способом эта проблема решается только заменой компрессора на более мощный. Чаще всего это нецелесообразно, так как производительные агрегаты достаточно дорогие.

Сокращение частоты пуска и остановки компрессора. Станция автоматически выключается по достижении заданного давления в пневмосистеме и включается, когда давление падает. Разница между остановкой и запуском незначительная — всего два бара.

Каждый пуск электродвигателя, пусть и небольшой, но стресс для агрегата. Почти все узлы компрессора в этот момент испытывают высокие нагрузки и повышенный износ. Поэтому следует стараться избегать частых смен режима работы агрегата.

Резервуар увеличивает объем для нагнетания воздуха, вследствие чего снижается частота между периодами работы и простоя компрессора, а это благотворно сказывается на сроке его эксплуатации.

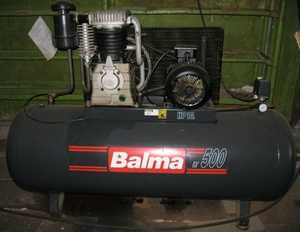

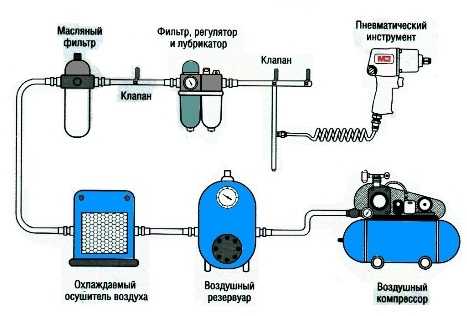

Устранение пульсаций давления. Если в пневматической системе используется поршневой компрессор, то воздух в магистраль поступает неравномерно, возникает пульсация давления. Установка воздушного ресивера после поршневого агрегата очень желательна, это позволит устранить возникающие импульсы.

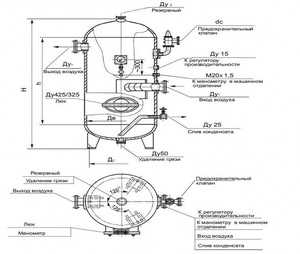

Из чего состоит воздушный ресивер

• герметичный металлический корпус для сбора и сохранения рабочей среды;
• предохранительный клапан, который в случае превышения максимально допустимого давления внутри ёмкости стравит лишний воздух;
• манометр, с его помощью проводят контроль давления в накопителе;
• сливной кран, расположен в нижней части ресивера и служит для удаления конденсата;
• патрубки, с помощью которых резервуар соединён с компрессором и всей пневматической системой.

Виды воздушных ресиверов

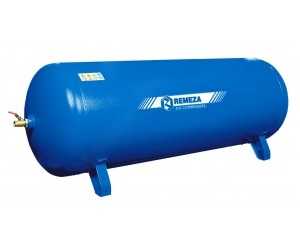

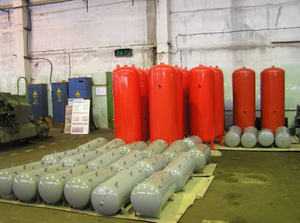

Накопители воздуха делятся на горизонтальные и вертикальные. Вертикальные ёмкости используют гораздо чаще горизонтальных. Связано это с тем, что вертикальные воздухосборники занимают значительно меньше места, производственные площади используются рациональнее.

Воздушные накопители в случае необходимости объединяют в одну сеть. Осуществить это можно двумя методами: совместив их параллельно или последовательно. У каждого из этих вариантов есть свои достоинства и недостатки.

Соединение параллельное. Плюс такого метода стыковки в том, что полученная в результате пневматическая система имеет высокую ремонтопригодность. Если выйдет из строя один из резервуаров, то его очень просто можно отключить для проведения ремонта или замены. Такой метод группировки позволяет использовать пропускную способность резервуаров по максимуму.

Соединение последовательное. Основным достоинством этого метода сплачивания является очистка сжатого воздуха от конденсата и масляных примесей. Рабочая среда, проходя последовательно через все накопители сети, хорошо избавляется от нежелательных включений. К недостаткам такого метода можно отнести то, что сопротивление отдельных ёмкостей в сумме снижает общую пропускную способность системы.

На что обратить внимание при выборе ресивера

1. Объем резервуара. Их ёмкость варьируется в больших пределах, от нескольких литров до 1000, а иногда и более. Выбирать объем необходимого накопителя нужно в зависимости от производительности компрессора, установленного в системе. Чем мощнее станция, тем больше должен быть объем используемого ресивера. Для приблизительного расчёта: кубатура резервуара может составлять от одной трети до половины производительности применяемого агрегата.
2. Расчётное давление. Для бытовых систем с компрессорами небольшой выработки подойдут накопители с предельно допустимым давлением десять бар. Для более производительных систем, используемых на малых предприятиях, необходимо подбирать оборудование с пределом до шестнадцати бар.
3. Пропускная способность ресивера. Показывает, сколько воздуха в литрах сможет пропустить через себя накопитель в минуту. Выбирая по этому параметру, необходимо исходить из потребности в воздухе, чем она выше, тем пропускная способность накопителя должна быть больше.

Правила установки и безопасного использования

Ресивер устанавливают в производственном помещении, если он стационарный. Для надёжного крепления к основанию сооружают прочный фундамент. При фиксации лап к бетону используют резиновые амортизаторы.

Накопитель необходимо крепить надёжно, чтобы исключить возможность опрокидывания. Хранить в этом же помещении вещества, способные воспламениться, недопустимо. Нужно обеспечить свободный доступ к ёмкости для обслуживания и осмотра.

Перед установкой следует проконтролировать присутствие документации, установлена ли на ресивере табличка с данными о его характеристиках. Убедиться в наличии и правильности установки аварийного клапана и манометра, патрубков и запорных устройств. Накопитель не должен иметь никаких механических повреждений.

Все соединения обязаны быть герметичны, а приборы исправны. Работа с ресивером запрещается в случаях:

• Когда температура и давление выше предельных значений, указанных в паспорте накопителя.
• Если неисправна запорная арматура, манометр либо предохранительный клапан.
• При обнаружении утечек сжатого воздуха, каких-либо выпучен, повреждении прокладок.
• При пожаре, который возник в непосредственной близости от ресивера, находящегося под давлением.

Для предотвращения аварийной ситуации, если указанные неисправности обнаружены, необходимо подачу сжатого воздуха прекратить, а давление в резервуаре снизить до атмосферного.

tokar.guru
