Выдержки из каталога

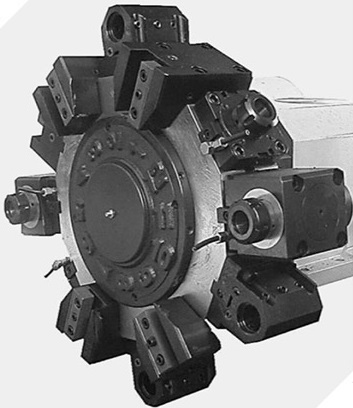

Информация о продукте PI 62 Револьверная головка дискового типа со встроенным прямым приводом инструмента, серия

Вы можете запросить инструкцию по выступанию PA 62. Примечание. Информация, содержащаяся в этой информации о продукте, соответствует знания на момент печати. Мы оставляем за собой право вносить изменения в рамках постоянного дальнейшего развития.

Револьверные револьверные головки дискового типа серии 0.5.437.2xx / .6xx с прямым приводом Описание Эти револьверные головки подходят для использования на токарных станках большой производительности как для прямой, так и равносильной обратной обработки. Они оснащены всеми характеристиками и функциями современных высокопроизводительных и вместительных револьверных головок. Их прочная конструкция и короткое время переключения означают, что они также очень хорошо подходят для тяжелых режимов работы в серийном производстве и очень подходят для максимальной производительности при фрезеровании и сверлении Особенности Технология с двумя двигателями Один объединенный привод индексации и привод инструмента…

Корпус револьверной головки Инструментальный диск Двигатель для привода инструмента Соединение для смазочно-охлаждающей жидкости Соединение гидравлической револьверной головки с блокировкой и разблокировкой Двигатель для делительного привода Соединение электрическое Соединение турели с воздушным уплотнением Соединение приводного инструмента с воздушным уплотнением Соединение двигателя охлаждения Соединение с гидравлическим включением и выключением1)

Серия 0.5.437.2xx / .6xx Технические характеристики делительного привода Технические данные делительного привода Размер Серия Дисковая револьверная головка 0.5.437.2xx Количество положений переключения Допустимая тангенциальная нагрузка (револьверная головка заблокирована)1) Допустимый момент инерции массы инструментов1)2) с инструментальным диском и держателем Допустимый дисбаланс (нагрузочный момент) из-за оснастки Допустимые обороты Допустимый приводной крутящий момент Передаточное отношение Поворотный привод Время переключения3)4) Вращать инструментальный диск:5) • вкл. ускорение и торможение • без ускорения и торможения Разблокировка/блокировка револьверной головки -гидравлическая Включение/выключение привода инструмента -гидравлическое Административное переключение…

Серия 0.5.437.2xx / .6xx Рекомендуемые двигатели для делительного привода Рекомендуемые двигатели для делительного привода Класс защиты IP 67 Время поворота со стороны вала на шаг 30° без ускорения и торможения с Размер револьверной головки 16 Блок управления SAUTER EK 600 SAUTER с активация поворотного энкодера1) Треугольник с блоком управления, управляемым через систему управления станком

Серия 0.5.437.2xx / .6xx Допустимые нагрузки Допустимые нагрузки Примечание Диаграммы относятся к статическим нагрузкам. В случае ударной нагрузки (прерывистое резание) следует учитывать значительно более низкие значения. сила + Fy тангенциальная нагрузка

Допустимые нагрузки: сила шунтирующей нагрузки + передняя кромка Fx является основой для определения размера продольной нагрузки

Серия 0. 5.437.2xx / .6xx Форма блока размеров Форма блока размеров (стандарт NH 1)

Серия 0.5.437.2xx / .6xx Габаритная форма блока Револьверная головка дискового типа 0.5.437.2xx форма блока (стандарт NH 1) L Двигатель SAUTER с блоком управления EK 600 Привод SAUTER с активацией энкодера Дельта-двигатель с блоком управления Совет! плюс длина мотора!

Серия 0.5.437.2xx / .6xx Форма размерного блока Форма размерного блока

Серия 0.5.437.2xx / .6xx Размер блока Револьверная головка дискового типа 0.5.437.2xx Форма блока L Двигатель SAUTER с блоком управления EK 600 Привод SAUTER с активацией энкодера Дельта-двигатель с блоком управления

Серия 0.5.437.2 xx / .6xx Размер L-образный Размер L-образный (стандарт NH 1)

Серия 0.5.437.2xx / .6xx Размер L-образный Дисковая револьверная головка 0.5.437.2xx L-образный (стандарт NH 1) L SAUTER-Motor с блоком управления EK 600 SAUTER привод с активацией энкодера Delta-Motor с блоком управления

Серия 0.5.437.2xx / . 6xx Размер L-образный Размер L-образный (стандарт NH 2)

Серия 0.5.437.2xx / .6xx Размер L-образный Дисковая револьверная головка 0.5.437.2xx L-образный (стандарт NH 2) L SAUTER-Motor с блоком управления EK 600 SAUTER-привод с активацией энкодера Delta-Motor с блоком управления

Серия 0.5.437.2xx / .6xx Precision / Fluid-Drehdurchführung Precision / Fluid-Drehdurchführung Повторяющаяся точность (множественное перемещение до положение переключения в одном и том же направлении) ± 1,6“ Точность индексации (многократное перемещение в положение переключения с разных направлений) Вращательное прохождение жидкости Все револьверные головки могут поставляться с центральным прохождением жидкости: «неуправляемая» версия с подачей жидкости во всех положения переключения, например, для приведения в действие захвата, а также для исполнения с «управляемым» уплотняющим воздухом, подача жидкости в одно определенное положение переключения, например, для KSS, для автоматической смены инструмента и т. п….

Серия 0.5.437.2xx / .6xx Допустимый рабочий цикл (постоянный ток) Допустимый рабочий цикл (постоянный ток) Привод инструмента Диаграмма производительности *) Характеристики режима относятся к 2 мин для производительности.

0.5.437.2xx / .6xx Рабочие характеристики муфты инструмента Рабочие характеристики муфты инструмента Рабочие характеристики Номинальная мощность привода2) Pnom/ Padm Mnom / Madm nnom/ nadm VDClv (напряжение звена постоянного тока), без спецификации VDClv = 600 В значения являются справочными значениями для кратковременной работы. Более высокие обороты производят больше тепла и шума. Требуется ограничение крутящего момента на преобразователе двигателя! Значения крутящего момента относятся к гладкой обработке (например, сверлению резьбы). В случае обработки с большими ударными нагрузками (например, торцевое фрезерование и подобные операции) необходимо уменьшить мощность двигателя…

выбираемое рабочее положение Серия Револьверная головка дискового типа 0. 5.437.2xx Профиль муфты DIN 54801) расстояние Система держателя инструмента Цилиндрический вал DIN 10889 (DIN 69880) Инструментальная револьверная головка с прямым приводом инструмента Процесс соединения с позиционированием шпинделя Тип конструкции 2 Инструменты с переключаемым соединением 6 Инструменты с непереключаемым соединением

Информация для заказа Информация для заказа Улица: ++49 (0) 7123-926-0 Почтовый индекс, Город: info @sauter-feinmechanik.com Имя: Sauter Feinmechanik GmbH Postfach 1551 D-72545 Metzingen Германия Дисковая револьверная головка SAUTER 0.5.437.2xx / .6xx Информация для заказа Возможные конфигурации Ваш выбор Основание револьверной головки Форма корпуса Размер Количество положений переключения Двигатель для индексации привод L / Блок (NH 1/2) 16 / 20 8 / 12 / 16 SAUTER / Siemens / Fanuc / … Монтажное положение Радиальный инструментальный привод Рабочее положение Инструментальный диск Особые требования:
