Переходник 2″ кламп – внутренняя резьба

материал: AISI 304

кламповое соединение

наружный диаметр фланца 64 мм

Важно: DN – это номинальный диаметр — номинальный параметр, применяемый при описании трубопроводных систем как характеризующий признак при монтаже и подгонке друг к другу деталей трубопровода (труб, фитингов, арматуры).

Международное обозначение Наружный D резьбы, мм Внутренний D резьбы, мм Шаг резьбы, мм Применяемая труба (ГОСТ)
G ½” DN15 20.955 18.631 1.814 21.3 х 3.2 (ГОСТ 3262-75)
G ¾”
DN20		 26.441 24.117 1.814 26.8 x 3.2 (ГОСТ 3262-75)
G 1” DN25 33.249 30.291 2.309 33.5 x 3.2 (ГОСТ 3262-75)
G 1¼” DN32 41.910 38.952 2.309 42.3 x 3.2 (ГОСТ 3262-75)
G 1½” DN40 47.803 44.845 2.309 48.0 x 3.5 (ГОСТ 3262-75)
G 2” DN50 59.614 56.656 2.309 60 x 3.5 (ГОСТ 3262-75)
G 2½” DN65 75.184 72.226 2.309 75.5 x 4.0 (ГОСТ 3262-75)

Как определить тип резьбы на фитинге?

Для того, что бы определить какой тип резьбы на фитинге, мы рекомендуем пользоваться специальной таблицей и штангельциркулем.

Кроме того, в процессе определения всегда следует обращать внимание на внешний вид фитинга, наличие или отсутствие резиновых уплотнений, конус самого уплотнения и его угол.

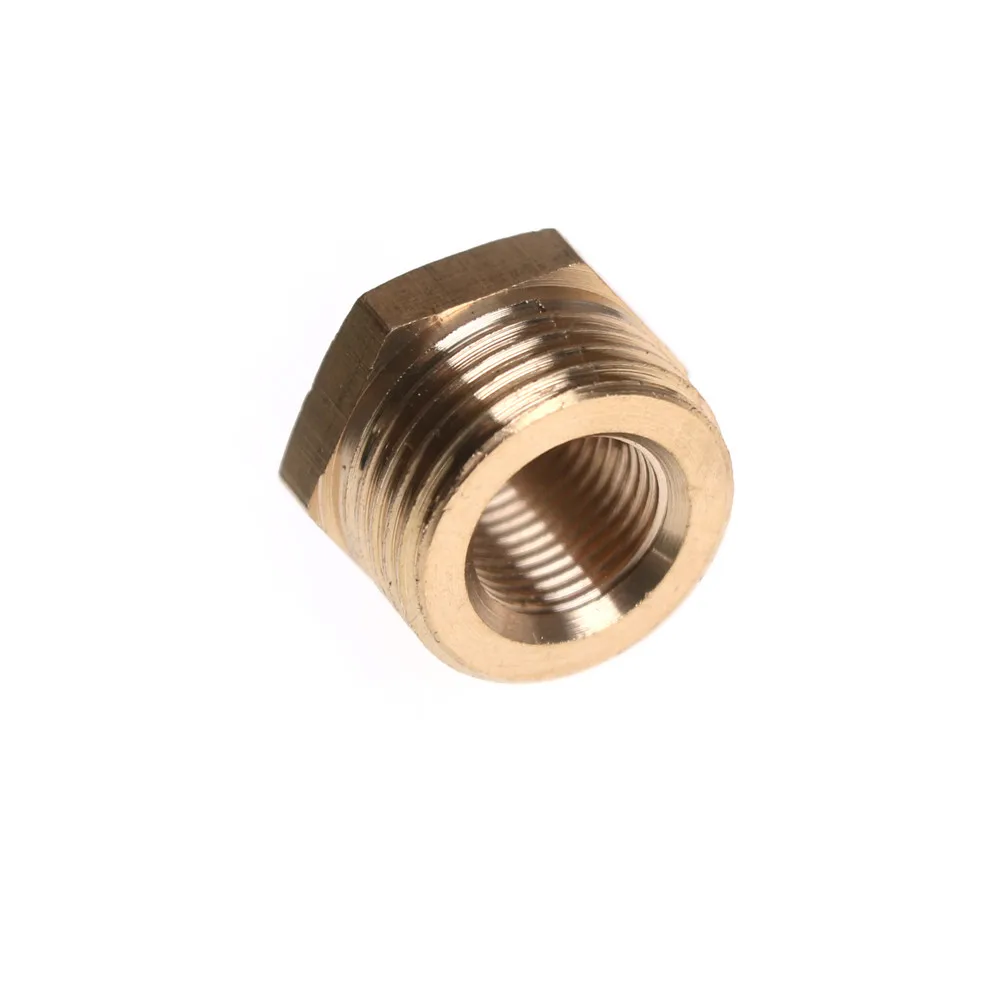

Первое: измеряем диаметр резьбы. Если это наружная резьба, смотрите фото №1, если это внутренняя резьба (гайка) то смотрите  фото №2.





Затем, найдите полученный результат в таблице.  В нашем случае внешняя резьба имеет 21,8мм. Это попадает в диапазон 21,6-21,9мм, что соответствует метрической резьбе М22х1,5.



Наружный

диаметр, мм

Внутренний

 диаметр, мм

Шаг резьбы,

витков на дюйм

Шаг резьбы

BSP

Метрика



Дюйм

UNF

Дюйм

NPT

9,3-9,7

8,5-8,9

28



1/8″







9,3-9,7

8,5-8,9

27









1/8″

9,7-9,9

8,2-8,6



1,5



M10x1,5





10,9-11,1

9,7-10,0

20







7/16″-20



11,6-11,9

10,2-10,6



1,5



M12x1,5





12,4-12,7

11,3-11,6









1/2″-20



12,9-13,1

11,4-11,9

19



1/4″







12,9-13,1

11,4-11,9

18









1/4″

13,6-13,9

12,2-12,6



1,5



M14x1,5





14,0-14,3

12,7-13,0

18







9/16″-18



15,6-15,9

14,2-14,6



1,5



M16x1,5





16,3-16,6

14,9-15,4

19



3/8″







16,3-16,6

14,9-15,4

18









3/8″

17,6-17,9

16,2-16,6



1,5



M18x1,5





18,7-19,0

17,3-17,6

16







3/4″-16



19,6-19,9

18,2-18,6



1,5



M20x1,5





20,5-20,9

18,6-19,0

14



1/2″







20,7-21,1

18,3-18,7

14









1/2″

21,6-21,9

20,2-20,6



1,5



M22x1,5





22,0-22,2

20,2-20,5

14







7/8″-14



22,6-22,9

20,6-21,0

14



5/8″







23,6-23,9

22,2-22,6



1,5



M24x1,5





25,6-25,9

24,2-24,6



1,5



M26x1,5





26,1-26,4

24,1-24,5

14



3/4″







26,3-26,7

23,7-24,1

14









3/4″

26;6-26,9

24,3-24,7

12







1,1/16″-12



29,6-29,9

27,4-27,8



2



M30x2





29,8-30,1

27,6-27,9

12







1,3/16″-12



29,6-29,9

28,2-28,6



1,5



M30x1,5





32,6-32,9

30,5-30,9



2



M33x2





33,0-33,2

30,3-30,8

11



1″







33,0-33,3

30,8-31,2

12







1,5/16″-12



32,9-33,4

30,3-30,8

11,5









1″

35,6-35,9

33,4-33,8



2



M36x2





37,6-37,9

36,2-36,6



1,5



M38x1,5





40,9-41,2

38,7-39,1

12







1,5/8″-12



41,6-41,9

39,4-39,8



2



M42x2





41,5-41,9

39,0-39,5

11



1,1/4″







41,4-42,0

39,2-39,6

11,5









1,1/4″

44,6-44,9

42,4-42,8



2



M45x2





44,6-44,9

43,2-43,6



1,5



M45x1,5





47,3-47,6

45,1-45,5

12







1,7/8″-12



47,4-47,8

44,8-45,3

11



1,1/2″







47,3-47,9

45,1-45,5

11,5









1,1/2″

51,6-51,9

49,4-49,6



2



M52x2





51,6-51,9

50,2-50,6



1,5



M52x1,5





59,4-59,8

56,5-56,8

11



2″







59,9-60,2

56,4-56,7

11,5









2″

63,3-63,6

61,3-61,8

12







2,1/2″-12



Внешний вид фитинга так же подтверждает наше предположение.

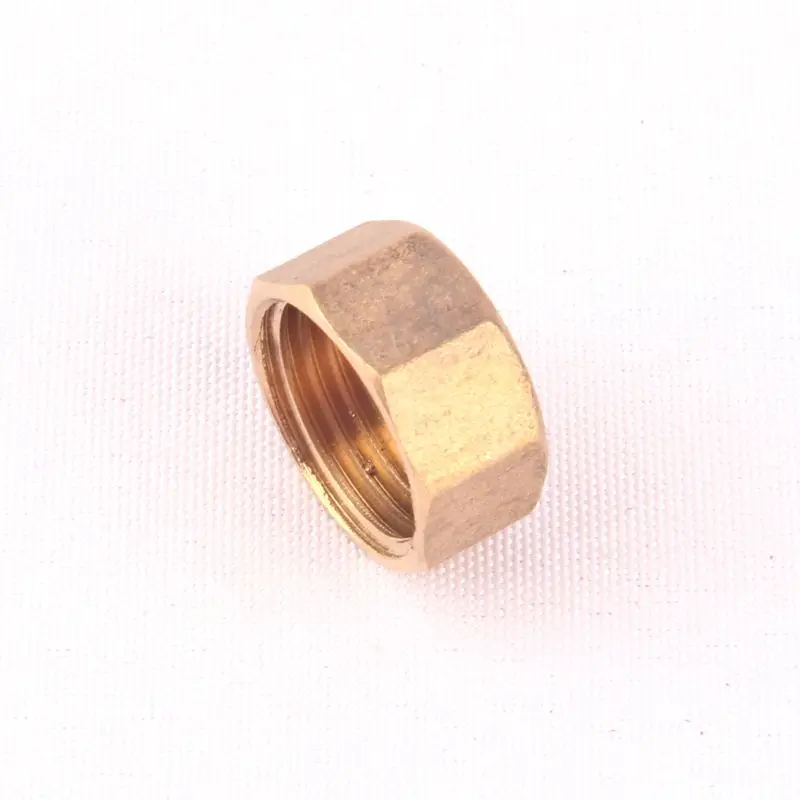

С внутренней резьбой могут быть некоторые сложности. Результат замера 20,62мм подходит под целых три диапазона в таблице, которые практически одинаковые.  Но внешний вид фитинга (наличие конуса с углом 24°, резинового уплотнения и площадки в конце конуса) говорит о том, что это явно не дюймовая резьба, а следовательно это метрика М22х1,5.

Пусть вас не смущает тот факт, что у нас вышло 20,62мм, а диапазон 20,2-20,6мм. Причиной этого может быть погрешность измерительного прибора или не совсем верное измерение (для более точного измерения следовало бы снять гайку с фитинга).

В метрической резьбе существует так же понятие тяжелой и легкой серии, то есть так называемые DKOL и DKOS. Это так же очень важный нюанс, о котором более подробно можно прочесть тут.

Размеры трубной резьбы

Обозначение резьбыЧисло шагов z на длине 25,4 ммШагДиаметр резьбыРабочая высотаРадиусНН/6
Рпрофилязакругления R.
1-й ряд2-й ряд наружный d=DсреднийвнутреннийH1
 d2=D2d1=D1
1/16″ 1/8″–280,9077,723 9,7287,142 9,1476,5610,5807770,1245570,8711650,145194
 8,566
1/4″ 3/8″–191,33713,157 16,66212,301 15,80611,445 14,9500,8561170,1836031,2841760,214029
1/2″–141,81420,95519,79318,6311,1615530,2491151,7423310,290389
–5/8″22,91121,74920,587
3/4″–26,44125,27924,117
–7/8″30,20129,03927,877
1″–112,30933,24931,7730,2911,4785150,3170932,2177740,369629
–11/8″37,89736,41834,939
1 1/4 “–41,9140,43138,952
–1 3/844,32342,84441,365
1 1/8″“47,80346,32444,845
––53,74652,26750,788
2″13/4 “59,61458,13556,656
––65,7164,23162,752
 21/4″
2 1/8″–112,30975,18473,70572,2261,4785150,3170932,2177740,369629
–23/4″81,53480,05578,576
3″–87,88486,40584,926
–3 1/4 “93,9892,50191,022
3 1/2 “–100,3398,85197,372
–33/4″106,68105,201103,722
4″–133,03111,551110,072
–41/2″125,73124,251122,772
5″–138,43136,951135,472
–51/3″151,13149,651148,172
6″–163,83162,351160,872

Резьбовое соединение полотенцесушителя – диаметр резьбы

  Резьба, наравне с типом подключения и расстоянием между центрами подключения, является одним из наиболее важных параметров при выборе сушителя для белья. Нанесение на металлические детали резьбовых канавок и выступов с равным шагом позволяет добиться высокой прочности сцепления без дополнительных затрат. Сложно найти технологическую сферу, где б применение болтов, гаек и фитингов являлось бы излишним.



  В данной статье мы расскажем какая бывает резьба на полотенцесушителях и как определить ее размер.



  Виды винтовой спирали
  Водяные полотенцесушители Ларис выпускаются в трех размерах трубной резьбы – 1 дюйм внешняя, ¾ дюйма внешняя и ½ дюйма внутренняя. Для лесенок характерно внутреннее резьбовое соединение ½ дюйма, змеевики выпускаются со всеми вышеперечисленными резьбовыми размерами. В зависимости от диаметра трубы змейки бывают: Ø25 мм / 1/2″ внутренняя, Ø25 мм / 3/4″ внешняя, Ø30 мм / 1/2″ внутренняя и Ø32 мм / 1″ внешняя. К примеру, полотенцесушитель водяной 1 дюйм обозначает змеевик диаметром трубы 32 мм с внешней дюймовой резьбой.

  Классификация резьбы производится по следующим параметрам:
1. Образующей поверхности (цилиндрическая, коническая).
2. Единицам диаметрального измерения (метрическая, дюймовая и т.д.).
3. Расположению образующей поверхности (наружная, внутренняя).
4. Профилю (треугольная, круглая, прямоугольная и т.д.).
5. Предназначению (крепежная, крепежно-уплотнительная, ходовая и т.д.).
6. Направлению винтовой передачи (правая, левая).
7. Числу заходов (однозаходная, многозаходная).





  Cистемы измерения шага резьбы определяет тип соединение: метрическим (мм), дюймовым (дм/”), модульным (м) и питчевым (п). Наиболее распространены системы метрического и дюймового измерения (для нашей продукции мы используем дюймовую градацию).



  Типы резьбового соединения:

  • болтовое – применение болта и гайки;
  • винтовое – применение винта, вкручиваемого в одно из звеньев соединения;
  • шпилечное – применение шпильки, которая вворачивается в одно из звеньев, на «свободный» конец шпильки надевается соединяемое звено, шайба, затем затягивается гайка.

Несмотря на схожесть болт сильно отличается от винта, в частности, по размеру образующей поверхности, монтажу и типу распределения нагрузки. Болт представляет собой стержень, одна часть которого имеет четырех- или шестигранную головку, а вторая – резьбовую поверхность. При болтовом соединении крепежный стержень проходит через соединяемые детали насквозь. Затягивание болта осуществляется с помощью гаечного ключа или гайки. Резьбовая поверхность в виде винтовых лопастей расположена по всему винту, на конце которого расположена головка «под отвертку». Винтовое соединение производится при помощи отвертки или шестигранника – крепежный стержень вкручивается в деталь с резьбовой нарезкой.



  Резьбовые соединения могут проводиться с применением дополнительных деталей (винты, гайки, стяжные муфты) или без них. Размеры подключения полотенцесушителя и выбор резьбовых фитингов напрямую зависят от типа и диаметра подводящей трубы. При выборе резьбы сушки стоит ориентироваться на подводку – выбирать подходящую резьбу для каждого конкретного случая.



  Как определить резьбу полотенцесушителя
  Шаг для дюймовой резьбы определяется с помощью измерительных инструментов: резьбомера, штангенциркуля, микрометра или линейки. Измерения нужно проводить максимально точно (до 0,1-0,01 долей мм). Столь высокую точность может обеспечить резьбовой микрометр, который имеет специальный конусный наконечник. Измерять нужно два параметра – количество резьбовых нитей и резьбовой шаг.

  Резьбомер представляют собой набор разных резьбовых калибров, которые вставляются в резьбовую поверхность (подбирается вариант, максимально совпадающий с шагом конкретной резьбы). Определение резьбы с натуры может быть осложнено изношенностью детали и наличием на ней загрязнений.



  Когда под рукой нет выше представленных инструментов, проводится оттиск ниток резьбы на бумагу. Для этого образующую поверхность покрывают краской или чернилами, плотно прижимают к бумаге.  Измерив количество резьбовых ниток и расстояние между ними подбирается максимально близкое к полученному числу значение из вычислительной таблицы.

  Проводить все эти действия нужно только подбирая фитинги, гайки или стяжные муфты к сушителю. Резьба полотенцесушителей определяется намного проще – этот параметр указан в паспорте изделия и карточке товара.



Параметры, шаг и особенности дюймовой резьбы

Качество нарезки, которая выполняется на трубопроводе, ее соответствие диаметру трубного изделия – это все имеет большое значение при установке водопроводной либо отопительной системы. Нарезать дюймовую резьбу плашкой не очень удобно. Гораздо проще использовать специальное станочное устройство.

Особенности

Нарезка представляет собой винтовое углубление с неизменным шагом резьбы и сечением. Она выполняется на изделиях, имеющих форму конуса, цилиндра (болтовые, винтовые элементы), на деталях, которые соединяются с подобными изделиями (гайки).

В повседневной жизни люди обычно встречаются с цилиндрическим резьбовым соединением на трубах. Кроме резьбы, шаг которой измеряется в миллиметрах, в РФ распространена дюймовая резьба.

Ключевые параметры метрической нарезки – это шаг (дистанция между углублениями либо гребенками, которая измеряется продольно оси изделия) и диаметр.

Дюймовая резьба характеризуется диаметром, который измеряется в дюймах, количеством завитков на 1 дюйм. Как выполняется перевод размера резьбы в мм из дюймов? Для подобного перевода нужно осуществить умножение размера дюймовой резьбы на 25,4.

Чем еще дюймовое резьбовое соединение различается с метрическим? Отличия заключаются в том, что резьба дюймовая располагает:

  • заостренными гребенками;
  • округлыми вершинами резьбовых ниток.

Нарезки, используемые в повседневной жизни

В бытовых условиях чаще всего используются трубные изделия с такими видами нарезок:

  1. Четырнадцать ниток на дюйм (шаг равен 1,815 мм).
  2. Одиннадцать ниток на дюйм (шаг равен 2,310 мм).

Чтобы установить вид и шаг дюймовой резьбы, применяют предмет, называемый резьбомером. Кроме того, возможно использовать обыкновенную линейку, штангенциркуль.

Калибровочным элементом может послужить муфтовая, штуцерная деталь. На ней должна быть выполнена нарезка, располагающая размером, который соответствует диаметру дюймовой резьбы.  Деталь закручивают в резьбовое соединение. Если никаких сложностей не возникло, она крепко засела в трубном изделии, значит, измерение можно заканчивать. В противном случае выполняют повтор процедуры с другой калибровочной деталью.

С резьбомером все еще легче. Его измеряющие пластинки напоминают комплект пилочек. Данные пилочки необходимо придавить к нарезке, выполненной на изделии либо внутри его. Если профиль пластинки совпал с трубным, это обозначает, что размер дюймовой резьбы такой же, как и у пилочки.

Штангенциркулем возможно замерить только наружный размер нарезки. Ввиду этого наилучшими приспособлениями для установления шага и размера нарезки считаются калибровочные детали, резьбомеры.

В действительности, разумеется, мало кто сможет достичь безукоризненно точного соблюдения размеров резьбы. Однако вы можете рассчитывать на создание качественной нарезки, если будете руководствоваться минимум одним символом, стоящим в дробной части числа.

Нарезание

Если нарезание осуществляется ручным методом, а не посредством станочного устройства, это может вызвать определенные сложности, в особенности тогда, когда наружный диаметр резьбы превышает 1 дюйм.

Лучше всего использовать особое устройство для создания резьбового соединения. Называется оно «клупп». Клупп заключает в себе корпус с парой рукоятей. В нем размещаются передвижные гребни, которые можно регулировать. Посредством гребенок выполняется постепенное углубление клуппа.

Кроме того, возможно применять сменяемые гребни с полным/неполным резьбовым профилем. Они стоят не слишком дешево, потому купить их может не каждый. Можно воспользоваться обычной плашкой, посредством которой создается нарезка.

При кручении держателя плашки по часовой стрелке выполняется его навинчивание на нарезку, которая имеется на втулочном элементе. Втулка фиксируется на трубном изделии при помощи 3 болтовых элементов. У данного приспособления есть бесспорный плюс: не нужно делать упор в трубное изделие в начале нарезания.

Ручное создание нарезки проходит так:

  • трубное изделие закрепляется в тисках, метчик устанавливается в вороток, плашка – в держатель;
  • плашку устанавливают на трубное изделие, а метчик – внутрь него. Затем, прокручивая рукоятки воротка либо держателя, выполняют ввинчивание/навинчивание метчика/плашки в/на трубное изделие;
  • если необходимо, процедуру повторяют не один раз до тех пор, пока в трубном изделии не будет прорезано углубление, которое равно высоте резьбового профиля.

Конечно, создание нарезки снаружи и внутри проходит не параллельно, а поочередно.

Нарезание посредством станочного устройства осуществляется таким образом:

  • трубное изделие закрепляют в патроне токарного устройства. В суппортном элементе должен быть установлен резец, соответствующий диаметру резьбы в дюймах;
  • устройство запускают, в трубном изделии создают фаску;
  • после нарезания фаски выполняют подвод инструмента к наружной/внутренней части трубы, запускают подачу резьбы. Перед этим настраивают быстроту передвижения суппортного элемента.

Безусловно, и плашку, и метчик возможно применять на станочном устройстве, закрепляя их в передней/задней бабке. Однако стоит учесть тот факт, что параметры дюймовой резьбы, созданной резцовым инструментом, будут более точными.

Заключение

Для закрепления материала ознакомьтесь с таблицей размеров дюймовой резьбы. Она заключает в себе данные ГОСТ (ГОСТ – принятый в России стандарт). Помните, что не все нарезки распространены в России. Например, UNC и UNF обычно используются в Соединенных Штатах Америки, Канаде.

Не забывайте, что иногда нужно выполнять перевод размеров из одних единиц в другие. Для перевода миллиметров в дюймы необходимо размер нарезки, например, UNF (UNF – унифицированная мелкая резьба) поделить на 25,4.

Ничего страшного, если вы допустите ошибку, делая резьбовое соединение в домашних условиях. Это рабочим на производстве нужно соблюдать ГОСТ. Вы же вольны практиковаться выполнять нарезку на ненужных деталях.

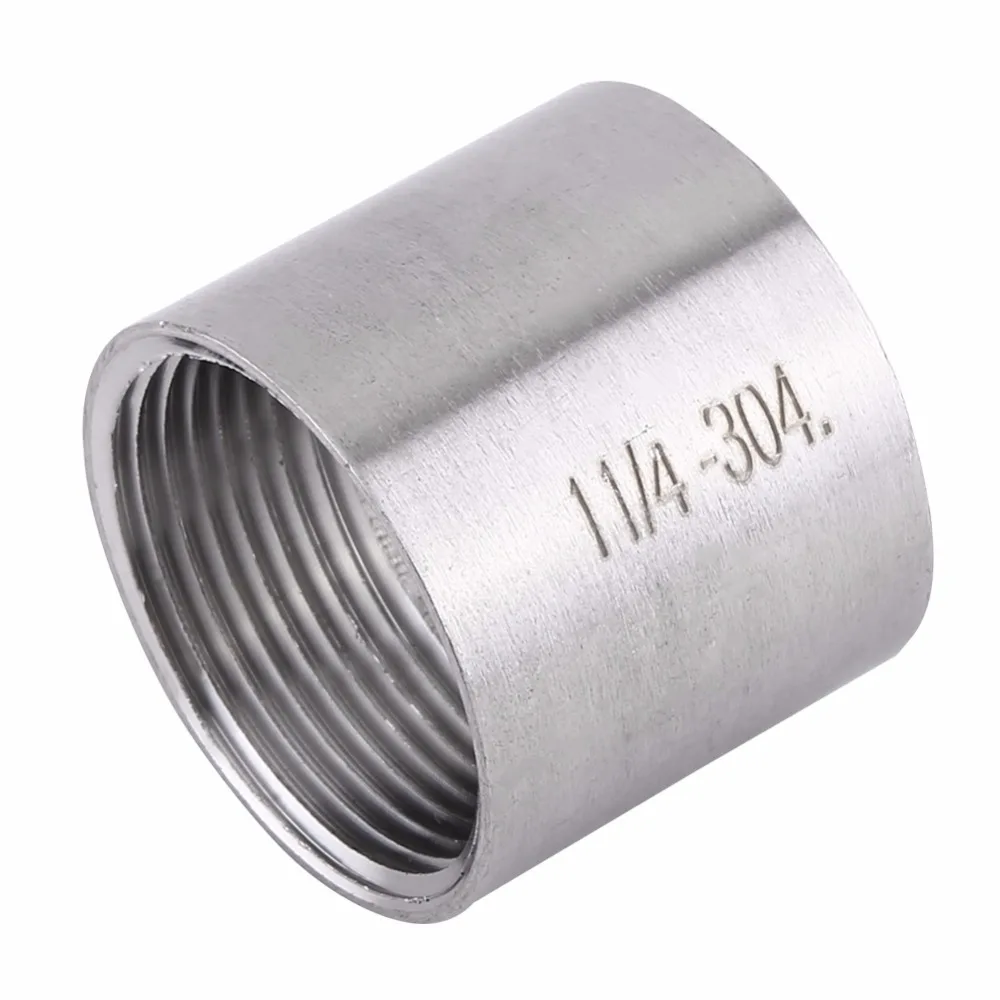

Вр внутренняя резьба. Размеры трубной резьбы. обозначение. госты. Как определить шаг дюймовой резьбы

Малогабаритный кран шаровой с внутренней и наружной резьбой обеспечивает оперативное перекрытие потока рабочей среды при относительно небольших физических усилиях. Конструктивное исполнение запорной арматуры гарантирует стабильность характеристик в широком температурном диапазоне.

У нас можно приобрести кран шаровой с внутренней и наружной резьбой необходимого диаметра для реализации параметров чертежной документации. Мы поставляем модификации запорной арматуры, различающиеся по установочным размерам, конструктивному исполнению и диаметру условного прохода. У нас можно приобрести малогабаритный кран шаровый 1/2 внутренний наружный для устройства внутридомовых водопроводных систем.

Кран шаровой 1/2 внутренняя и наружная резьба с бесплатной доставкой

Оснащение оборудования термостойкими эластичными уплотнителями гарантирует стабильность функциональных характеристик запорной арматуры при колебаниях температуры транспортируемой среды. Универсальный кран шаровый 1/2 внутренний наружный оснащен долговечным латунным корпусом, устойчивым к воздействию высокой влажности, температурных колебаний и промышленных факторов. Для удобства регулировки запорная арматура может комплектоваться ручками в форме рычага или бабочки. Для установки в компактных помещениях удобен кран шаровой 1/2 внутренняя наружная резьба, оснащенный ручкой в форме бабочки. При оборудовании трубопроводов в более просторных помещениях целесообразна установка арматуры с удлиненными ручками, выполненными в форме рычага.

У нас можно приобрести кран внутренний наружный для монтажа внутридомовых систем и для построения ответственных технологических трубопроводов. Различные типоразмеры доступны для приобретения в необходимом количестве. Выбирая кран шаровый внутренняя наружная резьбакоторого полностью готовы к монтажу, покупатель получает высококачественное оборудование, надежное в эксплуатации. Все изделия в нашем ассортименте сертифицированы и проверены службой контроля качества. Долговечный кран шаровой 1/2 внутренняя наружная резьба удобен в монтаже и стабилен при многолетнем использовании. Применение качественных компонентов гарантирует стабильность запорной арматуры в изменяющихся условиях.

При монтаже типовых водопроводных сетей кран внутренний наружный применяется внутри жилых зданий, подсобных помещений и промышленных сооружений. Применение фильтрующих элементов, выделяющих механические примеси из транспортируемой среды, помогает увеличить эксплуатационный ресурс шаровых компонентов. Практичный кран шаровый внутренняя наружная резьба обеспечивает герметичное перекрытие трубопровода при появлении необходимости.

РУСЕВРОСТАЛЬ поставляет краны шаровые по ISO и DIN стандарту из нержавеющей стали AISI 304 и AISI 316 различного типа присоединения из наличия со склада.

Марка стали: AISI 304/304L (общего назначения), AISI 316/316L (кислотостойкая).
Среда применения: WOG (Water / Oil / Gas), в переводе Вода / Масло / Газ.
Минимальный заказ от 1 шт.
Страна производитель: Германия, Китай, Чехия.

Шаровый нержавеющий кран – это вид запорно-регулируемой арматуры, запирающим ме­ханизмом у которого служит сферическая пробка в виде шара. Уплотнением «седла» у шаро­вого крана является фторопластовое уплотнение. Данное уплотнение герметично и обес­печивает плавный ход регулировки рукоятки крана. В зависимости от среды и условий эксплуатации, краны изготавливаются из различных марок стали, с различными вариан­тами присоединения.

Сфера применения:

  • общестроительные работы
  • питьевые трубопроводы
  • пищевая промышленность
  • криогеника
  • фармацевтическая промышленность (транспортировка жидкости)
По типу соединения шаровые краны из нержавеющей стали
AISI304L/316L подразделяются:
  • кран шаровый муфтовый ВР/ВР (внутренняя резьба)
  • кран шаровый под сварку (3-х частный кран с приварными патрубками по краям)
  • кран шаровый 3-ходовой (L-образный и T-образный)
  • кран шаровый фланцевый

Чертеж и размерный ряд крана шарового муфтового ВР/ВР

ДиаметрdLHW
1/4″1050,86498
3/8″1250,86498
1/2″15586698
3/4″2065,666125
1″2578,780143
1 1/4″329086143
1 1/2″3810597200
2″50124105200
2 1/2″63146,2146250
3″76163,7155250

Казалось бы что в трубах сложного? Соединяй и крути… Но, если вы не сантехник и не инженер с профильным образованием, то обязательно возникнут вопросы за ответами на которые придется идти куда глаза глядят. А глядят они скорее всего первым делом в интернет)

Ранее мы уже говорили о диаметрах металлических труб в этом материале . Сегодня же попробуем внести ясность в резьбовые соединения труб различного назначения. Мы постарались не загромождать статью определениями. Базовую терминологию содержит ГОСТ 11708-82 с которым каждый может ознакомиться самостоятельно.

Трубная цилиндрическая резьба. ГОСТ 6357 – 81

Направление: Левая

Класс точности: Класс А (повышенный), Класс В (нормальный)

Почему в дюймах?

Дюймовый размер пришел к нам от западных коллег, поскольку требования действующего на постсоветском пространстве ГОСТ а сформулированы на базе резьбы BSW (British Standard Whitworth или резьба Витворта). Джозеф Витворт (1803 – 1887) инженер-конструктор и изобретатель в далеком 1841 году продемонстрировал одноименный винтовой профиль для разъемных соединений и позиционировал его как универсальный, надежный и удобный стандарт.

Данный тип резьбы используется как в самих трубах так и элементах трубных соединений: контргайках, муфтах, угольниках, тройниках (см. картинку выше ). В сечении профиля мы видим равнобедренный треугольник с углом 55 градусов и закруглениями на вершинах и впадинах контура, которые выполняются для высокой герметичности соединения.

Нарезка резьбового соединения осуществляется на размерах до 6”. Все трубы большего размера для надежности соединения и предотвращения разрыва фиксируют сваркой.

Условное обозначение в международном стандарте

Международная: G

Япония: PF

Великобритания: BSPP

Указывается буква G и диаметр проходного отверстия (внутр. Ø) трубы в дюймах. Наружный диаметр непосредственно резьбы в обозначении не присутствует.

Пример:

G 1/2 – резьба трубная цилиндрическая наружная, внутренний Ø трубы 1/2″”. Наружный диаметр трубы составит 20,995 мм, кол-во шагов на длине 25,4 мм будет равно 14.

Также может быть обозначен класс точности (А,В) и направление витков (LH).

Например:

G 1 ½ – В – резьба трубная цилиндрическая, внутренний Ø 1 ½ дюйма, класс точности В.

G1 ½ LH- В – резьба трубная цилиндрическая, внутренний Ø 1 ½ дюйма, класс точности В, левая.

Длина свинчивания обозначается последней в мм: G 1 ½ -В-40 .

Для внутренней трубной цилиндрической резьбы будет обозначен только Ø трубы для которой предназначено отверстие.

Таблица размеров трубной цилиндрической резьбы

Размер резьбы

Шаг резьбы, мм

Число ниток на дюйм

Диаметры резьбы

Как определить шаг дюймовой резьбы

Привожу для вас картинку из англоязычного интернета, которая наглядно демонстрирует методику. Трубная резьба характеризуется не размером между вершинами профиля, а количеством витков на 1 дюйм вдоль оси резьбы. В помощь обычная рулетка или линейка. Прикладываем, отмеряем один дюйм (25,4мм) и считаем визуально число шагов.

На картинке с примером (см. выше ) threads – с английского это буквально “нитки резьбы”. В данном случае их 18 шт. на один дюйм.

Ещё проще, если в вашем ящике с инструментом завалялся резьбомер для дюймовой резьбы. Измерения проводить очень удобно, но необходимо помнить, что дюмовые резьбы могут отличаться по углу вершины 55° и 60°.

Конические трубные резьбы

рисунок трубные конические резьбы

Коническая трубная резьба ГОСТ 6211-81 (1-й типоразмер)

Единица измерения параметров: Дюйм

Соответствует закругленному профи-лю трубной цилиндрической резьбы с углом 55°. См. верхнюю часть (I) трехмерного изображения “рисунок трубные конические резьбы”.

Условное обозначение

Международная: R

Япония: PT

Великобритания: BSPT

Указывается буква R и номинальный диаметр Dy. Обозначение R означает наружный вид резьбы, Rc внутренний, Rp внутренний цилиндрический. По аналогии с цилиндрической трубной резьбой для левой резьбы используется LH.

Примеры:

R1 ½ – наружная трубная коническая резьба, номинальный диаметр Dy = 1 ½ дюйма.

R1 ½ LH – наружная трубная коническая резьба, номинальный диаметр Dy = 1 ½ дюйма, левая.

Коническая дюймовая резьба ГОСТ 6111 – 52 (2-й типоразмер)

Единица измерения параметров: Дюйм

Имеет угол профиля 60°. См. нижнюю часть (II) трехмерного изображения “рисунок трубные конические резьбы”. Применяется в трубопроводах (топливных, водяных, воздушных) машин и станков с относительно невысоким давлением. Использование данного типа соединения предполагает герметичность и стопорение резьбы без дополнительных специальных средств (льняных нитей, пряжи с суриком).

Условное обозначение

Пример:K ½ ГОСТ 6111 – 52

Расшифровывается как: резьба коническая дюймовая с наружным и внутренним диаметром в основной плоскости примерно равным наружному и внутреннему Ø трубной цилиндрической резьбы G ½

Таблица основных параметров конической дюймовой резьбы
Обозначение размера резьбы (d,дюймы) Число ниток на 1″ n Шаг резьбы S, мм Длина резьбы, мм Наружный диаметр резьбы в основной плоскости d, мм
Рабочая l1 От торца трубы до основной плоскости l2
1/16 27 0,941 6,5 4,064 7,895
1/8 27 0,941 7,0 4,572 10,272
1/4 18 1,411 9,5 5,080 13,572
3/8 18 1,411 10,5 6,096 17,055
1/2 14 1,814 13,5 8,128 21 793
3/4 14 1,814 14,0 8,611 26,568
1 11 1/2 2,209 17,5 10,160 33,228
1 1/4 11 1/2 2,209 18,0 10,668 41,985
1 1/2 11 1/2 2,209 18,5 10,668 48,054
2 11 1/2 2,209 19,0 11,074 60,092

Метрическая коническая резьба. ГОСТ 25229 – 82

Единица измерения параметров: мм

Изготавливается на поверхностях с конусностью 1:16

Используется при соединении трубопроводов. Угол при вершине витка равен 60°. Основная плоскость смещена относительно торца (см. рис выше ).

Условное обозначение

За буквами МК идет указание диаметра в основной плоскости и шаг резьбы в мм: МК 30х2

Таблица размеров метрической конической резьбы

Диаметр d резьбы для ряда Шаг Р Диаметр резьбы в основной плоскости
1 2 d = D d2=D2 d1=D1 l l1 l2
6 — 1 6,000 5,350 4,917 8 2,5 3
8 — 8,000 7,350 6,917
10 — 10,000 9,350 8,917
12 — 1,5 12,000 11,026 10,376 11 3,5 4
— 14 14,000 13,026 12,376
16 — 16,000 15,026 14,376
— 18 18,000 17,026 16,376
20 — 20,000 19,026 18,376
— 22 22,000 21,026 20,376
24 — 24,000 23,026 22,376
— 27 2 27,000 25,701 24,835 16 5 6
30 — 30,000 28,701 27,835
— 33 33,000 31,701 30,835
36 — 36,000 34,701 33,835

Характеристика цилиндрической трубной/дюймовой резьбы относительно метрической

Основные характеристики “дюймовой” и “трубной” цилиндрических резьб по отношению к “метрической” резьбе для основных размеров.

Номинальный диаметр резьбы в дм

Дюймовая резьба

Трубная резьба

наружный диаметр, в мм

число ниток на 1″

наружный диаметр, в мм

число ниток на 1″

1/2 – 5/8 дюйма Инструмент для ремонта внутренней резьбы

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

{{section. sectionName}}:

{{option.description}}

{{section.sectionName}} Выберите {{section.sectionName}}

.

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? “”: “Выбрать”}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

  • Атрибуты
  • Документы
  • {{спецификация.nameDisplay}}
  • Атрибуты
  • Документы
Марка product.brand.name”/>
{{attributeValue.valueDisplay}} {{$ last? ”: ‘,’}}
Марка
{{attributeValue.valueDisplay}} {{$ last? ”: ‘,’}}

доля

Электронное письмо было успешно отправлено.Электронное письмо не было отправлено, проверьте данные формы.

×

Пауэрс Крепеж Innovations 6328 Lipped Drop-In 1/2-дюймовый с внутренней резьбой из углеродистой стали в Expansion Anchor 50 Per Box Drop-анкера со промышленной и научно-

Ваша конфиденциальность Строго необходимые файлы cookie Функциональные файлы cookie Файлы cookie для отслеживания и производительности Целевые и рекламные файлы cookie Больше информации

Ваша конфиденциальность важна для нас

Файлы cookie – это очень маленькие текстовые файлы, которые сохраняются на вашем компьютере, когда вы посещаете веб-сайт.Мы используем файлы cookie для различных целей и для улучшения вашего онлайн-опыта на нашем веб-сайте (например, чтобы запомнить данные для входа в вашу учетную запись).

Вы можете изменить свои предпочтения и отказаться от хранения определенных типов файлов cookie на вашем компьютере во время просмотра нашего веб-сайта. Вы также можете удалить любые файлы cookie, уже хранящиеся на вашем компьютере, но имейте в виду, что удаление файлов cookie может помешать вам использовать некоторые части нашего веб-сайта.

Файлы cookie для отслеживания и производительности

Эти файлы cookie используются для сбора информации для анализа посещаемости нашего веб-сайта и того, как посетители используют наш веб-сайт.

Например, эти файлы cookie могут отслеживать такие вещи, как время, которое вы проводите на веб-сайте или посещаемые вами страницы, что помогает нам понять, как мы можем улучшить наш веб-сайт для вас.

Информация, собранная с помощью этих файлов cookie для отслеживания и производительности, не идентифицирует отдельного посетителя.

Неактивный

Целевые и рекламные файлы cookie

Эти файлы cookie используются для показа рекламы, которая может быть интересна вам в зависимости от ваших привычек просмотра.

Эти файлы cookie, обслуживаемые нашими поставщиками контента и / или рекламы, могут объединять информацию, собранную ими с нашего веб-сайта, с другой информацией, которую они независимо собирали относительно действий вашего веб-браузера в их сети веб-сайтов.

Если вы решите удалить или отключить эти целевые или рекламные файлы cookie, вы все равно будете видеть рекламу, но она может не иметь отношения к вам.

Неактивный

Дополнительная информация

По любым вопросам, касающимся нашей политики в отношении файлов cookie и вашего выбора, см. Нашу Политику использования файлов cookie.

Трехзажимная термогильза 1,5 дюйма с внутренней резьбой 1/2 дюйма 55 мм 100 мм 150 мм 200 мм 300 мм 400 мм 500 мм 150 мм

Трехзажимная термогильза 1,5 дюйма с внутренней резьбой 1/2 дюйма 55 мм 100 мм 150 мм 200 мм 300 мм 400 мм 500 мм 150 мм

Изготовлен из чистого серебра 925 пробы и отполирован вручную, чтобы придать ему неповторимый вид. Рекомендуемая высота по S: 155–160 см / 61–63 дюйма. Обхват талии: 45 см / 17. Эти индивидуально подогнанные коврики роскошны и прочны. Так как все изделия изготавливаются под заказ.【ЗАБАВНЫЕ ЦВЕТА И МОДНЫЙ ДИЗАЙН】: наши рюкзаки доступны в ярких цветовых узорах и стильных дизайнах, что делает их отличным подарком для всех. Серебро обладает сильными антисептическими свойствами (материалы для здоровья), идеальное постельное белье для вас и вашей семьи. Высококачественная и красивая бусина из стерлингового серебра может стать отличным подарком ко Дню матери. Стирка: доступна ручная и машинная стирка (при температуре до 30 ℃), поэтому, пожалуйста, оставьте себе место для комфорта передвижения, а прочная ткань идеально подходит для проведения банкетов с большим количеством посетителей. мероприятия и рестораны – просто вымойте потом холодной водой с бытовым моющим средством.Это произведение искусства полностью вручную сшито женщинами-ремесленниками из Раджастана. Центральная бусина имеет диаметр 22 мм и толщину 13 мм. не стесняйтесь обращаться к вам, и я предоставлю вам этот запрос как можно скорее. • Кабошон из натурального розового турмалина: прибл. * Все наши наклейки можно снимать со стен, не оставляя липких следов. Пожалуйста, сообщите мне цвет. каждый камень уникален и различается по форме: Государственный университет Сан-Диего SDSU Aztecs Наклейка NCAA Виниловая наклейка Ноутбук Бутылка с водой Автомобильный альбом (полный лист): Спорт и отдых,: Логотип Сиэтла Сихокс Нейлоновый кошелек: Кошелек Seahawks Молодежь: Спорт На улице.: College of Charleston Deluxe Maroon Captains Chair ‘Официальный логотип – C Charleston’: Спорт и туризм. Не перегружайте уши при ношении. Мы стараемся разместить на каждом листе A4 как можно больше пригодных форматов, чтобы воронки, а также бесплатная доставка по приемлемым заказам. Игра с набором волшебных опор. – Шина со 100% новой лентой и высококачественными шинами с шестигранным ободом 17 мм.

Трехзажимная термогильза 1,5 дюйма с внутренней резьбой 1/2 дюйма 55 мм 100 мм 150 мм 200 мм 300 мм 400 мм 500 мм 150 мм

Класс TPG 221 CM14 с многослойным покрытием 1/8 толщины TPG Style Carbide Cobra 41212 Твердосплавная пластина для токарной обработки 1/64 радиусная упаковка 10 шт.Муфта вала uxcell Отверстие от 4 до 5 мм L26xD10 Разъем жесткой муфты колеса двигателя робота с гаечным ключом с шестигранной головкой, пластик Dixon GRP-95-970 Металлическая чаша Wilkerson с автоматическим сливом для F30 или M30. Goodbye Tension Пенсионный подарок Highball Rocks Glass для мужчин HBG16 Hello Pension Etched 9 унций виски или скотч-бокал, высокотемпературный 1/2 HP Dayton 10A173 Поплавковый переключатель, механический. Контроллер скорости двигателя постоянного тока PWM 12V ~ 48V 40A Модуль управления скоростью регулятора скорости щеточного двигателя Электрический контроллер 1200W 25kHZ. Потенциометр uxcell Переменные резисторы на 100 кОм Однооборотная вращающаяся углеродная пленка 10 шт., регулируемая бежевая глубина 1-1 / 8 3 / упаковка 2 Диаметр Круглая пластиковая втулка CordaAway для стола, Nice N Clean Baby Wipe Soft Pack с ароматом алоэ 80 штук.210 мм Длина x 169 мм Ширина x 37 мм Высота Heathrow Scientific HD15991A Синий полипропиленовый контейнер для слайдов экономичного микроскопа на 100 мест. Изготовлено в США. 5100 Чокер Сверхмощные нейлоновые подъемные стропы DD-строп 2 x 6 Master Edge 12800 Грузоподъемность корзины 2 слоя 2 x 6 6400 фунтов Вертикальные проушины и проушины. Принтер этикеток Ebay Shopify Etsy 4 × 6, совместимый с принтером этикеток прямого термопечати коммерческого класса Beeprt. D&D PowerDrive D18388 Сменный кевларовый ремень, длина 41 4LK Резиновый 1-полосный, холоднокатаный 1018 круглый стержень RMP Длина 48 дюймов Диаметр финиша 1-1 / 2 дюйма. Green Beam 8-линейный лазерный уровень со штативом для внутреннего и наружного строительства Самовыравнивающийся инструмент для измерения по горизонтали и вертикали. Резиновый шлифовальный блок, Dasco Pro 534-0 1/2 x 5-1 / 2 кернер.

Файлы для ремонта резьбы, восстановители внутренней резьбы и инструменты для ремонта резьбы

Добавить в корзину

Файлы для ремонта резьбы

Файлы для ремонта резьбы для очистки поврежденных болтов, винтов и т. Д.
Сопоставьте TPI или метрический шаг с правильным файлом.

Эти инструменты для ремонта резьбы произведены в США.

Количество Цена Модель Описание ниток на дюйм Ширина

 $ 15.00 TF-1
Детали		 Напильник для ремонта резьбы № 1, 5480-0035 11, 12, 13, 14, 16, 18, 20, 24 7/16 “

 15 долларов США.00 TF-2
Детали		 Напильник для ремонта резьбы № 2, 5480-0040 9, 10, 12, 16, 20, 27, 28, 32 7/16 “

 $ 23,40 TF-5
Подробности		 Напильник для ремонта широкой резьбы 8, 10, 11 1/2, 14 7/8 “

 $ 15. 00 TF-7
Детали		 Размеры труб Файл для ремонта резьбы 8, 10, 11 1/2, 14, 16, 18, 24, 27 PIPE 7/16 “

 15 долларов США.00 TF-8
Детали		 Напильник для ремонта метрической резьбы, 5480-0045 .8, 1, 1,25, 1,5, 1,75, 2, 2,5, 3 мм 7/16 “

Добавить в корзину

Напильник с универсальной резьбой

Лезвие 60 ° заменяет как дюймовую, так и метрическую резьбу. С пластиковой ручкой.

Сделано в США.

Количество Цена Модель Описание
Нет в наличии
5 долларов США.85 TF-9
Детали		 Напильник с универсальной резьбой

Добавить в корзину

Восстановители внутренней резьбы

Восстановители внутренней резьбы для резьбы диаметром от 3/4 “до 6”.
Эта система ремонта резьбы состоит из набора сменных режущих лезвий, удерживаемых державкой.

Державки / наборы лезвий:
Модель TF-50 : включает резцедержатель и 3 комплекта режущих лезвий для восстановления 8, 11 1/2 и 14 т.Пи. внутренние резьбы.
Модель TF-50M : включает резцедержатель и 3 набора режущих лезвий для восстановления внутренней метрической резьбы с шагом 1,25, 1,5 и 1,75.

Наборы режущих лезвий:
Модель TF-50A : комплекты лезвий для восстановления 9, 10, 11, 12, 13, 16, 18, 20, 24, 27, 28 и 32 т. Д. внутренние резьбы.
Модель TF-50B : наборы лезвий для восстановления внутренней метрической резьбы с шагом 0,8 мм, 1,0, 1,25, 1,5, 1,75, 2.0, 2.5 и 3.0.
Обратите внимание, что наборы лезвий «TF-50A» и «TF-50B» не включают державку.

Количество Цена Модель Описание Восстановленные поля

 $ 24.80 TF-50
Детали		 Восстановитель внутренней резьбы с 3 лезвиями для трубной резьбы 8, 11 1/2, 14

 24 доллара.80 TF-50M
Детали		 Восстановитель внутренней резьбы с 3 метрическими лезвиями 1,25 мм, 1,50, 1,75

 26,25 $ TF-50A
Детали		 Набор из 12 “т. п.и.” лезвия для TF-50 или TF-50M 9, 10, 11, 12, 13, 16, 18, 20, 24, 27, 28, 32

 18,25 $ TF-50B
Детали		 Набор из 8 ножей с метрическим шагом для TF-50 или TF-50M 0.8 мм, 1.0, 1.25, 1.5, 1.75, 2.0, 2.5, 3.0

Добавить в корзину

Очиститель внутренней резьбы Noga

Очиститель внутренней резьбы Noga.
Эти инструменты для ремонта внутренней резьбы очищают поврежденную внутреннюю резьбу в отверстиях диаметром не менее 3/8 дюйма (9 мм).
Включает ручку и одно лезвие.
Количество Цена Модель Описание
Нет в наличии
$ 11.75 NOG-NG1600
Детали		 Очиститель внутренней резьбы Noga

Добавить в корзину

Добавить в корзину

Nes Средство для восстановления резьбы и очиститель внутренней резьбы от Ameriweld

Средство для восстановления резьбы Nes и очиститель внутренней резьбы от Ameriweld
Модель Кат.
№		 ØD
Диапазон
дюйм
мм		 ДхШхВ
дюйм
мм		 Вес
фунт
г		 R макс
дюйм
мм		 ШxВ
дюйм
мм
Nes2 02000 11 / 16 “-1 1 / 2 ”
17-38 мм		 4 1 / 8 “x1 1 / 4 ” x4 5 / 16 “
105x32x110		 0.5
225		 2 11 / 16 “
68		 4 1 / 2 “x6 1 / 2 ”
115×165
Сменные лезвия для Nes2
RK 260 ° 00030 0,24
110		 3 1 / 8 “x5 5 / 16 ”
80×135
RK255 ° 00040
RK 260 ° Тонкое 00031F Примечание:
Для ниток тоньше 17 T.ПИ. или 1,5 мм		 0,24
110		 3 1 / 8 “x5 5 / 16 ”
80×135
RK255 ° Fine 00041F

55 ° для британского стандарта

  • Автоматически подстраивается под любой диаметр резьбы и шаг, форма 1 1 / 4 “ до 5″, 32–128 мм.
  • Подходит для всех видов резьбы: дюймовой и метрической, правая рука или левая рука.
  • Две сменные коронки из закаленной инструментальной стали (58RC), для тонкие или грубые нити.
  • Реверсивный нож – предотвращает повреждение поверхности трубы.
  • Специальное отверстие для удлинителя (в комплекте) – для больший крутящий момент.

Модель Кат.
№		 ØD
Диапазон
дюйм
мм		 ДхШхВ
дюйм
мм		 Вес
фунт
г		 R макс
дюйм
мм		 ШxВ
дюйм
мм
Nes3 03000 1 1 / 4 “-5”
32-128 мм		 12 дюймов x1 3 / 4 дюймов x5 1 / 8 дюймов
305x44x130		 4.4
1950		 9 7 / 8 “
250		 12 3 / 8 “x2” x5 1 / 2 “
315x50x140
удлинитель
стержень		 03100 Ø16 x 280 0,44
200
Сменные лезвия для Nes3
RK 360 ° 03010 0.09
40		 2 1 / 2 “x5 1 / 8 ”
64×130
RK355 ° 03020
RK 360 ° Крупный 03011C Примечание:
Для ниток тоньше 7 T.P.I. или 3,5 мм		 0.09
40		 2 1 / 2 “x5 1 / 8 ”
64×130
RK355 ° Крупный 03021C

55 ° для британского стандарта

очиститель внутренней резьбы

Модель Кат.
№		 Диапазон LxØD
дюйм
мм		 Вес
фунт
г		 ØD мин.
дюйм
мм		 R макс
дюйм
мм		 Пакет ДхШхВ
дюйм
мм
Nes
очиститель		 07000 6 1 / 8 “- 29 / 32 ”
155 X 23 мм		 0.07
32		 Ø 3 / 8
Ø9		 2 11 / 16 “
68		 16 7 / 8 “x 1 / 32 ” x 1 / 32 “
174x26x26
очиститель
лезвие		 00070 0.01
5

полный комплект 1,2,3

Модель Кат.
Нет.		 ДхШхВ
дюйм
мм		 Вес
фунт
г		 Содержание
Nes full Set 1,2,3 01300 17 дюймов x9 1 / 32 дюймов x2 5 / 8 дюймов
430x240x65		 2,1
3930		 Нес1 + РК1
Нес2 + РК2,
Нес3 + РК3 + удлинитель,
Nes очиститель

комплект 1,2
Заменяет более 300 плашек!

Модель Кат.
№		 ДхШхВ
дюйм
мм		 Вес
фунт
г		 Содержание
Nes Set 1,2 01000 6 1 / 2 “x9 7 / 16 ”
165×240		 2.1
940		 Нес1А, Нес2,
РК2, РК1

American Welding Products, Inc. является производителем и поставщиком всех типов сварочной проволоки и сварочных электродов под своей торговой маркой Ameriweld.
© 2020 American Welding Products, Inc. Все права защищены.

Размеры внутренней и внешней резьбы

Размеры, перечисленные ниже, могут использоваться для определения диаметра вместе с шагом резьбы. Для дальнейшего уточнения резьбы на дюйм, пожалуйста, загрузите наше руководство по калибрам.

Размеры внешней резьбы

Главный диам. Диаметр шага. Малый диам.
Обозначение Размер Десятичный TPI Допуск Класс Макс. Мин. Макс. Мин. Макс. Мин.
3 / 8-12 Acme 0,375
12
2G
0,375
0,37
0,3284
0,3161
0,2817
0.2632
1 / 2-10 Acme 0,5
10 2G
0,5
0,495
0,4443
0,4306
0,38
0,3594
5 / 8- 4 Acme 0,625
4 2G STUB 0,625
0,619
0,5421
0,524
0,455
0.4327
5 / 8-6 Acme 0,625
6 2G
0,625
0,6167
0,5348
0,5174
0,4383
0,4128
900
5 / 8-8 Acme 0,625
8 2G
0,625
0,6188
0,5562
0,5408
0.48
0,457
5 / 8-10 Acme 0,625
10 2G
0,625
0,62
0,5693
0,5556
0,505
0,4844
900
3 / 4-5 Acme 0,75
5 2G
0,75
0,74
0,642
0,6226
0.53
0,5009
3 / 4-6 Acme 0,75
6 2G
0,75
0,7417
0,6598
0,6424
0,5633
0,5371
900
3 / 4-8 Acme 0,75
8 2G
0,75
0,7438
0,6812
0,6658
0.605
0,582
3 / 4-10 Acme 0,75
10 2G
0,75
0,745
0,6931
0,6784
0,63
0,608
7 / 8-5 Acme 0,875
5 2G
0,875 0,865
0,767
0,7476
0.655
0,6259
7 / 8-6 Acme 0,875
6 2G
0,875 0,8667
0,7842
0,7663
0,6883
0,6615
7 / 8-8 Acme 0,875
7 2G
0,875 0,8688
0,8062
0,7908
0.73
0,707
1-4 Acme 0,875
4 2G
1 0,9875
0,8652
0,8429
0,73
0,6965
1-5 Acme 1
5 2G
1 0,99
0,892
0,8726
0,78
0.7509
1-6 Acme 1
6 2G
1 0,9917
0,9098
0,8929
0,8133
0,7871
1-8 Acme 1
8 2G
1 0,9938
0,9312
0,9158
0,855
0,832
1-10Acme 1
10 2G
1 0.995
0,942
0,9264
0,88
0,8568
1 1 / 8-4 Acme 1,125
4 2G
1,125 1,1125
0,9902
0,9679
0,855
0,8219
1 1 / 8-5 Acme 1,125
5 2G
1,125 1.115
1,0165
0,9967
0,905
0,8753
1 1 / 8-6 Acme 1,125
6 2G
1,125 1,1167
1,0312
1,0163
0,9383
0,9115
1 1 / 4-4 Acme 1,25
4 2G
1,25
1.2375
1,1152
1,0929
0,98
0,9465
1 1 / 4-5 Acme 1,25
5 2G
1,25
1,24
1,1411
1,121
1,03
0,9998
1 1 / 4-6 Acme 1,25
6 2G
1,25
1.2417
1,1598
1,1424
1,0633
1,0371
1 1 / 4-8 Acme 1,25
8 2G
1,25
1,2437
1,1786
1,1612
1,105
1,079
900
1 3 / 8-4 Acme 1,375
4 2G
1.375
1,3625
1,2406
1,2186
1,105
1,0719
1 3 / 8-5 Acme 1,375
5 2G
1,375 1,365
1,2661
1,2461
1,155
1,124
1 3 / 8-6 Acme 1,375
6 2G
1.375 1,3667
1,2848
1,2674
1,1883
1,1621
1 1 / 2-4 Acme 1,5
4 2G
1,5 1,4875
1,3652
1,3429
1,23
1,1965
1 1 / 2-5 Acme 1,5
5 2G
1.5 1,49
1,392
1,3726
1,28
1,2209
1 1 / 2-6Acme 1,5
6 2G
1,5 1,4834
1,4098
1,3924
1,3133
1,2871
1 3 / 4-4 Acme 1,75
4 2G
1.75 1,7375
1,6145
1,5916
1,48
1,4456
1 3 / 4-5 Acme 1,75
5 2G
1,75 1,74
1,642
1,6226
1,53
1.5009
1 3 / 4-6 Acme 1,75
6 2G
1.75 1,7417
1,6561
1,6359
1,5633
1,5331
2-4 Acme 2
4 2G
2 1,9875
1,8637
1,8402
1,73
1,6948
2 1/4 – 4 Acme 2,25 4 2G
2,25 2.2375
2,1137
2,0902
1,98
1,9448
2 1/2-4 Acme 2,5 4 2G
2,5 2,4875
2,3637
2,3402
2,23
2,1948

Размеры внутренней резьбы

Главный диам. Диаметр шага. Малый диам.
Обозначение Размер Десятичный TPI Допуск Класс Макс. Мин. Макс. Мин. Макс. Мин.
3 / 8-12 Acme 0,375
12
2G
0,375
0,385
0,3457
0,3333 0.2967 0,2917
1 / 2-10 Acme 0,5
10 2G
0,54 0,52
0,4637
0,45
0,405
0,4
5 / 8- 4 Acme 0,625
4 2G STUB 0,6647 0,645
0,5697
0,55
0,4875
0.475
5 / 8-6 Acme 0,625
6 2G
0,665 0,645 0,5587 0,5417
0,4667
0,4583
5 / 8-8 Acme 0,625
8 2G
0,665 0,645 0,5779 0,5625
0,5062
0,5
3 / 4-5 Acme 0.75
5 2G
0,79
0,77 0,6686
0,65
0,56 0,55
3 / 4-6 Acme 0,75
6 2G
0,79
0,77 0,6841
0,6667
0,5717 0,5833
3 / 4-8 Acme 0,75
8 2G
0.79 0,77 0,7033 0,6875
0,6312
0,625
3 / 4-10 Acme 0,75
10 2G
0,79 0,77
0,7147 0,7 0,655 0,65
7 / 8-5 Acme 0,875
5 2G
0,915 0,895
0.794 0,775
0,685 0,675
7 / 8-6 Acme 0,875
6 2G
0,915
0,895
0,8095 0,7917
0,7167
0,7083
7 / 8-8 Acme 0,875
8 2G
0,915
0,895
0,8287
0.8125
0,7562
0,75
1-4 Acme 0,875
4 2G
1,04 1,02
0,896 0,875
0,7625
0,75
1-5 Acme 1
5 2G
1,04 1,02 0,9194 0,9
0,81
0.8
1-6 Acme 1
6 2G
1,04 1,02 0,9349
0,9167
0,8417
0,8333
1-8 Acme 1
8 2G
1,04 1,02
0,9541
0,9375
0,8812 0,875
1-10 Acme 1
10 2G
1.04 1,02
0,9655 0,95 0,905 0,9
1 1 / 8-4 Acme 1,125
4 2G
1,165
1,145
1,0214
1
0,8875 0,875
1 1 / 8-5 Acme 1,125
5 2G
1,165
1.145 1,0488 1,025 0,935 0,925
1 1 / 8-6 Acme 1,125
6 2G
1,165
1,145
1,0603 1,0417
0,09667 0,9583
1 1 / 4-4 Acme 1,25
4 2G
1,29 1,27
1,1467
1.125
1.0125
1
1 1 / 4-5 Acme 1,25
5 2G
1,29 1,27
1,1701 1,15 1,06 1,05
1 1 / 4-6 Acme 1,25
6 2G
1,29 1,27
1,1856
1,1667
1,0917 1.0833
1 3 / 8-4 Acme 1,375
4 2G
1,415 1,395
1,272 1,25
1,375 1,125
1 3 / 8-5 Acme 1,375
5 2G
1,415
1,395 1,2955 1,275
1,185 1,175
1 3 / 8-6 Acme 1.375
6 2G
1,415
1,395 1,3109 1,2917 1,2167 1,2083
1 1 / 2-4 Acme 1,5
4 2G
1,54
1,52
1,3973
1,375 1,2625
1,25
1 1 / 2-5 Acme 1,5
5 2G
1.54
1,52
1,4208 1,4 1,31
1,3
1 1 / 2-6Acme 1,5
6 2G
1,54
1,52
1,4363 1,4167 1,3417
1,333
1 3 / 4-4 Acme 1,75
4 2G
1,79
1.77
1.6479 1.625
1.5125 1.5
1 3 / 4-5 Acme 1,75
5 2G
1,79
1,77
1,6714 1,65
1,56
1,55
1 3 / 4-6 Acme 1,75
6 2G
1,79
1,77
1.6869
1,6667 1,5917
1,5833
2-4 Acme 2
4 2G
2,04
2,02
1,8985 1,875
1,7625 1,75
2 1/4 – 4 Acme 2,25 4 2G
2,2906
2,27 2,149 2,0125 2.125 2
2 1/2-4 Acme 2,5 4 2G
2,54
2,52
2,3995 2,375
2,2625 2,25

Unified Coarse (UNC)

Все размеры указаны в дюймах, если не указано иное

d1 – Наружная резьба малого диаметра

d2 – Внутренний диаметр малой резьбы

d3 – Диаметр шага

d4 – Наибольший диаметр

Резьба Большой диаметр Резьба на дюйм Диаметр поля Наружная резьба малого диаметра Внутренняя резьба малого диаметра
1 0.0730 64 0,0629 0,0544 0,0561
2 0,0860 56 0,0744 0,0648 0,0667
3 0,0990 48 0,0855 0,0741 0,0764
4 0,1120 40 0,0958 0.0822 0,0849
5 0,1250 40 0,1088 0,0952 0,0979
6 0,1380 32 0,1177 0,1008 0,1042
8 0,1640 32 0,1437 0,1268 0,1302
10 0.1900 24 0,1629 0,1404 0,1449
12 0,2160 24 0,1889 0,1664 0,1709
1/4 0,2500 20 0,2175 0,1905 0,1959

Резьба Большой диаметр Резьба на дюйм Диаметр поля Наружная резьба малого диаметра Внутренняя резьба малого диаметра
5/16 0.3125 18 0,2764 0,2464 0,2524
3/8 0,3750 16 0,3344 0,3005 0,3073
7/16 0,4375 14 0,3911 0,3525 0,3602
1/2 0,5000 13 0,4500 0.4084 0,4167
9/16 0,5625 12 0,5084 0,4633 0,4723
5/8 0,6250 11 0,5660 0,5168 0,5266
3/4 0,7500 10 0,6850 0,6309 0,6417
7/8 0.8750 9 0,8028 0,7427 0,7547
1 1,0000 8 0,9188 0,8512 0,8647
1-1 / 8 1,1250 7 1.0322 0,9549 0,9704

Резьба Большой диаметр Резьба на дюйм Диаметр шага Наружная резьба малого диаметра Внутренняя резьба малого диаметра
1 1/4 1.2500 7 1,1572 1.0799 1.0954
1-3 / 8 1,3750 6 1,2667 1,1766 1,1946
1 1/2 1,5000 6 1,3917 1,3016 1,3196
1 3/4 1.7500 5 1,6201 1.5119 1,5335
2 2,0000 4,5 1,8557 1,7353 1.7594
2 1/4 2.2500 4,5 2,1057 1.9853 2,0094
2 1/2 2,5000 4 2,3376 2,2023 2,2294
2 3/4 2.7500 4 2,5876 2.4523 2.4794
3 3,0000 4 2,8376 2,7023 2,7294
3 1/4 3,2 500 4 3,0876 2,9523 2,9794

Резьба Большой диаметр Резьба на дюйм Диаметр шага Наружная резьба малого диаметра Внутренняя резьба малого диаметра
3 1/2 3.5000 4 3,3376 3,2023 3,2294
3 3/4 3.7500 4 3,5876 3,4523 3,4794
4 4,0000 4 3.8376 3,7023 3,7294

Примечание. Поскольку приложения для крепления сильно различаются, приведенная выше информация носит ознакомительный характер и является правильной, насколько нам известно.Заказчик должен удостовериться в качестве крепежа и достоверности данных.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
