Содержание

Таблица перевода дюйм в мм

  Количество мм. на дюйм
  0″ 1″ 2″ 3″ 4″ 5″ 6″ 7″
0   25,400 50,801 76,201 101,602 127,002 152,403 177,803
1/64 0,397 25,797 51,198 76,598 101,999 127,399 152,800 178,200
1/32 0,794 26,194 51,595 76,995 102,396 127,796 153,196 178,597
1/16 1,588 26,988 52,388
77,789
103,189 128,590 153,990 179,391
3/32 2,381 27,782 53,182 78,583 103,983 129,383 154,784 180,184
1/8 3,175 28,575 53,976 79,376 104,777 130,177 155,578 180,978
5/32 3,969 29,369 54,770 80,170 105,571 130,971 156,371 181,772
3/16 4,763 30,163 55,563 80,964 106,364 131,765 157,165 182,566
7/32 5,556 30,957 56,357 81,758 107,158 132,559 157,959 183,359
1/4 6,350 31,751 57,151 82,551 107,952 133,352 158,753 184,153
9/32 7,144 32,544 57,945 83,345 108,746 134,146 159,547 184,947
5/16 7,938 33,338 58,739 84,139 109,539 134,940 160,340 185,741
11/32 8,731 34,132 59,532 84,933 110,333 135,734 161,134 186,534
3/8 9,525 34,926 60,326 85,726 111,127 136,527 161,928 187,328
13/32 10,319 35,719 61,120 86,520 111,921 137,321 162,722 188,122
7/16 11,113 36,513 61,914 87,314 112,714 138,115 163,515 188,916
15/32 11,906 37,307 62,707 88,108 113,508 138,909 164,309 189,710
1/2 12,700 38,101 63,501 88,902 114,302 139,702 165,103 190,503
17/32 13,494 38,894 64,295 89,695 115,096 140,496 165,897 191,297
9/16 14,288 39,688 65,089 90,489 115,889 141,290 166,690 192,091
19/32 15,082 40,482 65,882 91,283 116,683 142,084 167,484 192,885
5/8 15,875 41,276 66,676 92,077 117,477 142,877 168,278 193,678
21/32 16,669 42,069 67,470 92,870 118,271 143,671 169,072 194,472
11/16 17,463 42,863 68,264 93,664 119,065 144,465 169,865 195,266
23/32 18,257 43,657 69,057 94,458 119,858 145,259 170,659 196,060
3/4 19,050 44,451 69,851 95,252 120,652 146,053 171,453 196,853
25/32 19,844 45,245 70,645 96,045 121,446 146,846 172,247 197,647
13/16 20,638 46,038 71,439 96,839 122,240 147,640 173,040 198,441
27/32 21,432 46,832 72,232 97,633 123,033 148,434 173,834 199,235
7/8 22,225 47,626 73,026 98,427 123,827 149,228 174,628 200,028
29/32 23,019 48,420 73,820 99,220 124,621 150,021 175,422 200,822
15/16 23,813 49,213 74,614 100,014 125,415 150,815 176,216 201,616
31/32 24,607 50,007 75,408 100,808 126,208 151,609 177,009 202,410

Кран 25 мм сколько дюймов

  • Автор: Sereg985
  • Прокоментировать
  • Рубрика: Строительство
  • Ссылка на пост
  • https://firmmy. ru/

Очень часто происходит путаница с диаметрами резьб. Сантехнику нужно одно, заказчику второе, кто сам себе делает, пытается сам догадаться, что же нужно. Часто очевидные на первый взгляд вещи приводят к ошибкам и потерям времени, денег и т.д.

Всем известно, что 1″ (один дюйм) — это 25.4 мм. Здравомыслящий человек берет предмет (муфту, футорку, ниппель, бочонок, удлинитель, угол, тройник) на котором написано или выдавлено металлом по металлу 1″, берет линейку и начинает замерять. Где-то должен здесь быть зашифрован этот злополучный размер 25.4мм. Но его нет нигде. Ладно, если это что-то с наружной резьбой, еще можно найти что-то примерно подходящее — внутренний диаметр прохода . и то не всегда. Но если это, например, муфта с внутренними резьбами, то вообще “труба”. Там самый маленький диаметр — 30мм. А называется все тем же одним дюймом.

В этом есть определенная условность . В дюймах считается условный проход, то есть внутренний диаметр стандартной трубы. Если труба стандартная 1″ то внутри у нее 25.4 мм, а если у нее снаружи есть резьба, то она считается 1″, хотя очевидно диаметр наружной резьбы будет значительно больше. А по этой уже резьбе определяется внутренний диаметр резьбы, куда эта наружная вкручивается. Если она вкручивается во внутреннюю, значит и она 1″, только внутренняя. А на миллиметры обычно в этом случае не обращают внимание )). Сказали 25мм резьба, значит 1″ и все это как бы имеют в виду. Сказали 15мм — полдюйма значит. 20мм — значит три четверти дюйма и т.д. 40 — дюйм одна вторая, 32 — дюйм с четвертью . Дальше по аналогии.

А представим ситуацию, когда кусок трубы имеет толщину стенки 10 мм. Внутри у нее 10мм проход, а резьба снаружи вкручивается в муфту, на которой написано 1″. Тогда получается, что труба меньше, чем полдюймовая (3/8″ или 1/4″), а резьба дюймовая? Да, в том то и дело. Привычному взгляду привычно видеть, когда в спецификации написано “Кран 1″ Ду 25”. Часто по “Ду” можно определить диаметр резьбы, ведь это просто, но иногда бывает так, что две разные позиции, на одной написано 1″ Ду 25, а на другой 1″ Ду 20. Чудеса? Нет, все то же самое . условный проход — это внутренний диаметр в миллиметрах, а дюймами обозначается резьба, которая вкрутится в стандартную муфту, имеющую стандартный диаметр резьбы и обозначенный одним дюймом.

Шаровый кран с диаметром условного прохода Dn 25 (мм) соответствует крану 1» дюйма и нормируется ГОСТ 28908-91.

Производится в следующих исполнениях:

  • Муфтовый.
  • Штуцерный.
  • Фланцевый.
  • Под приварку.

Представлена таблица Ду и DN в дюймах.

№ п.п. Ду или DN Дюймы № п.п. Ду или DN Дюймы № п.п. Ду или DN Дюймы
1. 61/8″15.1506″29.90036″
2.81/4″16.175*7″30.100040″
3.103/8″17.2008″31.105042″
4.151/2″18. 225*9″32.110044″
5.203/4″19.25010″33.120048″
6.251″20.275*11″34.130052″
7.321(1/4)”21.30012″35. 140056″
8.401(1/2)”22.350*14″36.150060″
9.502″23.40016″37.160064″
10.652(1/2)”24.450*18″38.170068″
11. 803″25.50020″39.180072″
12.90*3(1/2)”26.60024″40.190076″
13.1004″27.70028″41.200080″
14.1255″28. 80032″42.220088″

* — трубы с таким Ду редко используются в РФ.

Условный обозначения размеров труб

Ду — Диаметр условный.
DN — Диаметр номинальный.
NPS — Номинальный размер.

ВНИМАНИЕ! Ду, DN, NPS — это не внутренний и/или внешний диаметр труб — это условное обозначение.

Резьба 3 4 дюйма какой диаметр в мм

Главная » Разное » Резьба 3 4 дюйма какой диаметр в мм


Таблица диаметров труб из дюймов в мм. Торговый Дом “Профиль”

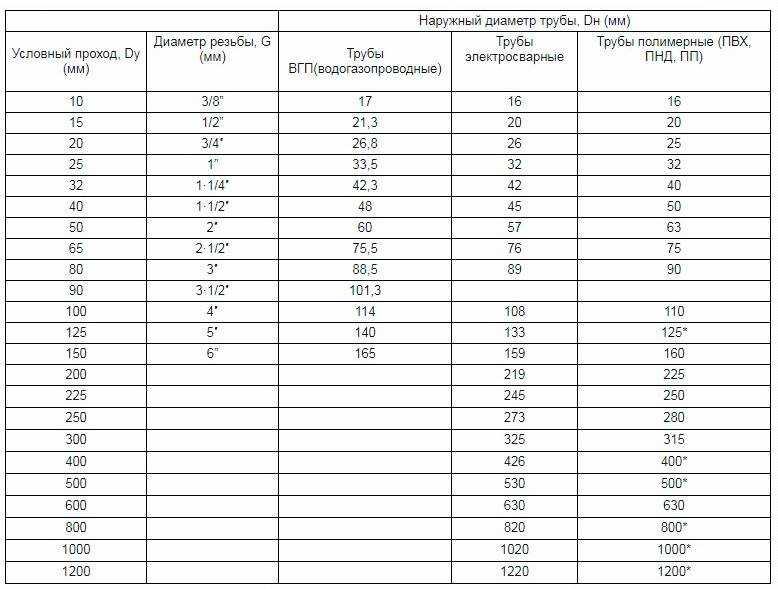

Таблица перевода диаметров труб из дюймов в мм.



Диаметр условного прохода трубы, ммДиаметр резьбы, дюймНаружный диаметр трубы, мм
Труба стальная водогазопроводнаяТруба бесшовнаяТруба полимерная
103/8″171616
151/2″21,32020
203/4″26,82625
251″33,53232
32 1 1/4″42,34240
401 1/2″484550
502″605763
652 1/2″75,57675
803″88,58990
903 1/2″101,3102110
1004″114108125
1255″140133140
1506″165159160



Таблица перевода дюймовых размеров в метрические







Таблица перевода дюймовых размеров в метрические

1 дюйм (inch) = 25,4 мм.

дюймы

мм.

дюймы

мм.

дюймы

мм.

дюймы

мм.

дюймы

мм.

1

25,4

2

50,8

3

76,2

4

101,6

1/8

3,2

1 1/8

28,6

2 1/8

54,0

3 1/8

79,4

4 1/8

104,8

1/4

6,4

1 1/4

31,8

2 1/4

57,2

3 1/4

82,6

4 1/4

108,8

3/8

9,5

1 3/8

34,9

2 3/8

60,3

3 3/8

85,7

4 3/8

111,1

1/2

12,7

1 1/2

38,1

2 1/2

63,5

3 1/2

88,9

4 1/2

114,3

5/8

15,9

1 5/8

41,3

2 5/8

66,7

3 5/8

92,1

4 5/8

117,5

3/4

19,0

1 3/4

44,4

2 3/4

69,8

3 3/4

95,2

4 3/4

120,6

7/8

22,2

1 7/8

47,6

2 7/8

73,0

3 7/8

98,4

4 7/8

123,8





Метрическая резьба и дюймовая – основные отличия


В данной статье будут рассмотрены такие понятия, связанные с резьбовым соединением, как метрическая и дюймовая резьба. Чтобы понять тонкости, связанные с резьбовым соединением, необходимо рассмотреть следующие понятия:

  • Коническая и цилиндрическая резьба;
  • Шаг резьбы;
  • Номинальный диаметр резьбы;
  • Метрическая резьба и дюймовая – на примерах.

Коническая и цилиндрическая резьба

Сам стержень с нанесенной на него конической резьбой представляет собой конус. Причем, согласно международным правилам, конусность должна составлять 1 к 16, то есть для каждых 16 единиц измерения (миллиметров или дюймов) с увеличением расстояния от начальной точки, диаметр увеличивается на 1 соответствующую единицу измерения. Получается, что ось, вокруг которой нанесена резьба и условная прямая, проведенная от начала резьбы до ее окончания по кратчайшему пути – не параллельны, а находятся друг ко другу под определенным углом. Если объяснять еще проще, то если бы у нас длина резьбового соединения составляла 16 сантиметров, а диаметр стержня в его начальной точке составлял бы 4 сантиметра, то в точке, где резьба заканчивается, диаметр ее составил бы уже 5 сантиметров.

Стержень с цилиндрической резьбой представляет из себя цилиндр, соответственно, конусность отсутствует.

Шаг резьбы (метрическая и дюймовая)

Шаг резьбы может быть крупным (или основным) и мелким. Под шагом резьбы понимается расстояние между витками резьбы от вершины витка до вершины следующего витка. Измерить его можно даже с помощью штангенциркуля (хотя есть и специальные измерители). Делается это следующим образом – измеряется расстояние между несколькими вершинами витков, а затем полученное число делится на их количество. Проверить точность измерения можно по таблице для соответствующего шага.


Шаг для метрической резьбы, мм
ОбозначениеШаг резьбы
М50,8 мм
М61,0 мм

Резьба трубная цилиндрическая по ГОСТУ 6357-52
ОбозначениеЧисло ниток N
на 1″
Шаг резьбы
S, мм
Наружный диаметр
резьбы, мм
Средний диаметр
резьбы, мм
Внутренний диаметр
резьбы, мм
G1/8″280,9079,7299,1488,567
G1/4″191,33713,15812,30211,446
G3/8″191,33716,66315,80714,951
G1/2″141,81420,95619,75418,632
G3/4″141,81426,44225,28124,119
G7/8″141,81430,20229,04027,878
G1″112,30933,25031,77130,292

Номинальный диаметр резьбы

В маркировке обычно присутствует номинальный диаметр, за который в большинстве случаев принимается наружный диаметр резьбы. Если резьба метрическая, то для измерения можно использовать обычный штангенциркуль со шкалами в миллиметрах. Также диаметр, как и шаг резьбы, можно посмотреть по специальным таблицам.

Метрическая и дюймовая резьба на примерах

Метрическая резьба – имеет обозначение основных параметров в миллиметрах. Для примера рассмотрим угловой фитинг с внешней цилиндрической резьбой EPL 6-GМ5. В данном случае EPL говорит о том, что фитинг угловой, 6-ка это 6 мм – внешний диаметр подключаемой к фитингу трубки. Литер “G” в его маркировке сообщает о том, что резьба цилиндрическая. «М» указывает на то, что резьба метрическая, а цифра «5» указывает на номинальный диаметр резьбы, равный 5-ти миллиметрам. Фитинги (из тех, что имеются у нас в продаже) с литерой “G” также снабжены резиновым уплотнительным кольцом, а потому не требуют фум-ленты. Шаг резьбы в данном случае равен – 0,8 миллиметров.

Основные параметры дюймовой резьбы, соответственно названию – указываются в дюймах. Это может быть резьба на 1/8, 1/4, 3/8 и 1/2 дюйма и т.д. Для примера возьмем фитинг EPKB 8-02. EPKB – это разновидность фитинга (в данном случае разветвитель). Резьба коническая, хотя к этому и нет отсылки с помощью литеры “R”, что было бы грамотнее. 8-ка – говорит о том, что внешний диаметр подключаемой трубки – 8 миллиметров. А 02 – о том, что присоединительная резьба на фитинге 1/4 дюйма. Согласно таблице, шаг резьбы составляет 1,337 мм. Номинальный диаметр резьбы составляет 13,157 мм.

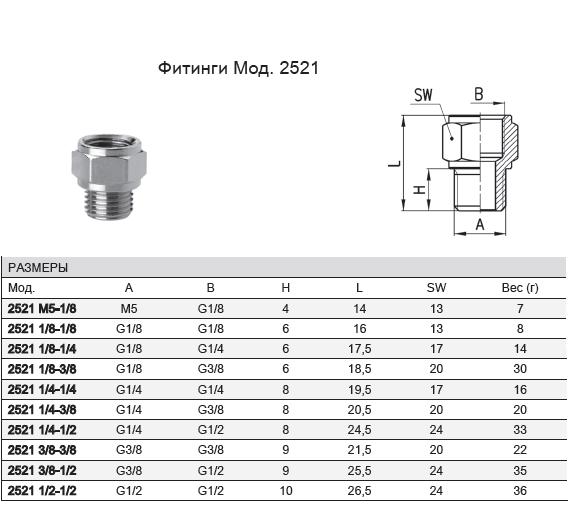

Таблица перевода маркировки резьбы фитинга в дюймы
Маркировка резьбы фитингаРезьба в дюймах
011/8″
021/4″
033/8″
041/2″

Профили конической и цилиндрической резьб совпадают, что позволяет свинчивать между собой фитинги с конические резьбой и цилиндрической.

Обозначение и размеры трубной резьбы

 В настоящей статье я хочу не только привести сухие факты, о размерах дюймовой трубной резьбы с ссылками на стандарты и ГОСТы, но довести до читателя интерсный факт об особенностях обозначения последней.

 Так, кто уже сталкивался с трубными резьбами не раз удивлялся несоответсвию наружного диаметра резьбы и ее обозначению. К примеру резьба 1/2 дюйма имеет наружный диаметр 20,95 мм, хотя по логике с метрическими резьбами должна быть 12,7 мм. Все дело в том, что в дюймовой резьбе фактически указывают проходное отверстие трубы, а не наружный диаметр резьбы. При этом, добавляя к размеру отверстия стенки трубы мы и получаем завышенный наружный диаметр к которому привыкли в обозначениях метрических резьб. Условно так называемый трубный дюйм составляет 33,249 мм, то есть 25,4 + 3,92+ 3,92 (где 25,4 проход, 3,92 – стенки трубы). Стенки трубы принимаются исходя из рабочего давления для резьбы. В зависимости от диаметра трубы также соответственно увеличиваются, так как труба с большим диаметром должна иметь более толстые стенки, чем труба с меньшим диматером на одно и то же рабочее давление.

Трубные резьбы делятся на следующие:

Резьба трубная цилиндрическая

 – это дюймовая резьба основанная на резьбе BSW (British Standard Whitworth) и соответствует резьбе BSP (British standard pipe thread), имеет четыре значения шагов 28,19,14,11 ниток на дюйм. Нарезается на трубах до размера 6″, трубы свыше 6″ свариваются.

 Шаг резьбы Р, мм  Число ниток на дюйм
  0.907  28
 1,337  19

 1,814

 14

 2,309

 11

Угол профиля при вершине 55°, теоретическая высота профиля Н=0,960491Р.

Стандарты:
ГОСТ 6357-81 — Основные нормы взаимозаменяемости.
Резьба трубная цилиндрическая. ISO R228, EN 10226, DIN 259, BS 2779, JIS B 0202.

Условное обозначение: буква G, числовое значение условного прохода трубы в дюймах (inch), класс точности среднего диаметра (А, В), и буквы LH для левой резьбы. Например, резьба с номинальным диаметром 1 1/4″, класс точности А — обозначается как G1 1/4-A. Еще раз намопним, что следует иметь в виду, что номинальный размер резьбы соответствует просвету трубы в дюймах. Наружный диаметр трубы находится в некоторой пропорции с этим размером и больше соответственно на толщину стенок трубы.

Обозначение размера резьбы трубной цилиндрической (G), шаги и номинальные значения наружного, среднего и внутреннего диаметров резьбы, мм

Обозначение размера резьбы Шаг Р Диаметры резьбы
 Ряд 1  Ряд 2 d=Dd2=D2d1=D1
1/16″   0,907 7,723 7,142 6,561
1/8″   9,728 9,147 8,566
1/4″   1,337 13,157 12,301 11,445
3/8″   16,662 15,806 14,950
1/2″   1,814 20,955 19,793 18,631
  5/8″ 22,911 21,749 20,587
3/4″   26,441 25,279 24,117
  7/8″ 30,201 29,0З9 27,877
1″   2,309 33,249 31,770 30,291
  1⅛” 37,897 36,418 34,939
1¼”   41,910 40,431 38,952
  1⅜” 44,323 42,844 41,365
1½”   47,803 46,324 44,845
  1¾” 53,746 52,267 50,788
2″   59,614 58,135 56,656
  2¼” 65,710 64,231 62,762
2½”   75,184 73,705 72,226
  2¾” 81,534 80,055 78,576
3″   87,884 86,405 84,926
  3¼” 93,980 92,501 91,022
3½”   100,330 98,851 97,372
  3¾” 106,680 105,201 103,722
4″   113,030 111,551 110,072
  4½” 125,730 124,251 122,772
5″   138,430 136,951 135,472
  5½” 151,130 148,651 148,172
6″     163,830     162,351     160,872

Почему диаметры газовых фитингов, которые называются ½; ¼ дюйма и т.

д. не совпадают с математическим дюймом (если мерить штангенциркулем)?

Евгений 03.10.2017

Евробаллон Действительно, диаметр трубы в промышленности и в быту измеряют преимущественно в дюймах.
Данные наименования диаметров резьбы относятся к “трубным” дюймам. Понятие “трубный дюйм” не научное, но, тем не менее, имеющее совершенно определенный смысл, причем размер “трубного дюйма” не равен дюйму обыкновенному, хотя и связан с ним.
Один “трубный дюйм” — это наружный диаметр трубы, внутренний диаметр которой примерно равен одному дюйму обыкновенному.
Дело в том, что трубы изготавливают определенного наружного диаметра, но с разной толщиной стенок в зависимости от назначения. Поэтому для обозначения труб используют понятие “условного диаметра”, то есть “особого” внутреннего диаметра трубы, которому соответствует определенный наружный диаметр.
Так, трубам с “условным диаметром” в 40 мм соответствуют трубы с наружным диаметром 45 мм. А истинный внутренний диаметр труб с “условным диаметром” 40 мм, то есть с наружным диаметром 45 мм, может равняться 35; 37; 39; 41 и 43 мм. Таким образом, у трубы с “условным диаметром” 40 мм истинный внутренний диаметр бывает равен и 35 мм, и 43 мм, не считая промежуточных значений.
Еще один пример. У водопроводной однодюймовой трубы “условный диаметр” равен 25 мм, наружный диаметр – 33,6 мм. А вот истинный внутренний диаметр такой трубы будет либо 27,1 мм (обычная толщина стенки), либо 25,6 мм (усиленная толщина стенки). Таким образом “трубный дюйм” составляет 33,6 мм, наружный диаметр, нарезаемой на такой трубе резьбы несколько меньше и равен 33,25 мм.
Исторически сложилось так : трубный дюйм = 33,249 мм. Образовался он просто: к размеру (в дюймах), характеризующему внутренний диаметр трубы, добавили толщину обеих стенок. И получилось, что наружный диаметр дюймовой трубы – 33,249 мм, полудюймовой — 21, 25 мм.
И, соответственно, трубная резьба характеризуется определенным количеством ниток резьбы опять-таки на один дюйм, то есть 25,4 мм. Для выяснения шага метрической резьбы измеряют расстояние между гребнями нескольких ниток резьбы, а потом делят это расстояние на число ниток. При дюймовой резьбе считают нитки, которые умещаются в одном дюйме (25,4 мм).
Соотношение метрической резьбы и дюймовой
Резьба Наружный диаметр, мм
1/2″ = 20,955 мм
3/4″ = 26,441 мм
1″ = 33,249 мм
1 1/4″ = 41,91 мм
1 1/2″ = 47,803 мм
2″ = 59,614 мм
2 1/2″ = 75,184 мм
3″ = 87,884 мм

Вы можете не только купить композитные газовые баллоны, но и узнать о них все. Если нужной Вам информации не окажется на странице нашего ресурса, или Вы просто не хотите ждать и искать, позвоните нашим консультантам прямо сейчас по многоканальному номеру в городе Москва: 8 (800) 500-06-34

Американская дюймовая резьба, размеры сечений

Унифицированные дюймовые резьбы стандарта UN (UNC, UNF и UNEF) широко распространены в Америке и Канаде, где действует дюймовая система измерений. Здесь этот стандарт является основным для болтов, винтов, гаек и многих других крепежных деталей, используемых в машиностроении. Их изготовление регламентируется и контролируется организациями ASME и ANSI.

Американская резьба имеет тот же профиль с углом при вершине 60°, что и метрическая стандарта ISO, но ее основные параметры выражены не в миллиметрах, а в дюймах. В зависимости от частоты витков она также бывает крупная (основная) UNC, мелкая UNF и супермелкая UNEF. Число витков на дюйм именуется шагом TPI, тогда как в метрике под шагом подразумевается расстояние между соседними вершинами винтовой линии Р (мм). Эти параметры связаны соотношением: Р = 1″/ TPI (напомним, что 1″ = 25,4 мм).

Условные обозначения

В обозначении резьбы указывается ее наружный диаметр – D, за которым следует шаг – TPI (количестве ниток на дюйм) и ее тип – UNC или UNF. Для диаметров менее 1/4″ размер обозначается целым числом от 0 до 12, которое стоит после символа # или . Каждому числу соответствует определенный наружный D, точное значение которого можно посмотреть в справочной таблице. Для всех остальных диаметров выше 1/4″ эта величина выражена в дюймах.

Американская резьба с крупным шагом – UNC

Размер резьбы Число ниток
на дюйм
D – наружный диаметр Dp – средний диаметр Di – внутренний диаметр

Шаг резьбы, мм

дюймы мм миллиметры
#1 1,85 64 1,85 1,6 1,42 0,40
#2 2,18 56 2,18 1,89 1,69 0,45
#3 2,51 48 2,51 2,17 1,94 0,53
#4 2,84 40 2,84 2,43 2,16 0,64
#5 3,17 40 3,18 2,76 2,49 0,64
#6 3,50 32 3,51 2,99 2,65 0,79
#8 4,16 32 4,17 3,65 3,31 0,79
#10 4,83 24 4,83 4,14 3,68 1,06
#12 5,49 24 5,49 4,8 4,34 1,06
1/4 6,35 20 6,35 5,52 4,98 1,27
5/16 7,94 18 7,94 7,02 6,41 1,41
3/8 9,53 16 9,53 8,49 7,81 1,59
7/16 11,1   14 11,11 9,93 9,15 1,81
1/2 12,7 13 12,70 11,43 10,58 1,95
9/16 14,3 12 14,29 12,91 12,00 2,12
5/8 15,9 11 15,88 14,38 13,38 2,31
3/4 19,1 10 19,05 17,40 16,30 2,54
7/8 22,2 9 22,23 20,39 19,17 2,82
1 25,4 8 25,40 23,34 21,96 3,18
1 1/8 28,6 7 28,58 26,22 24,65 3,63
1 1/4 31,8 7 31,75 29,39 27,82 3,63
1 3/8 34,9 6 36,93 32,17 30,34 4,23
1 1/2 38,1 5 38,10 35,35 33,52 4,23
1 3/4 44,4 5 44,45 41,15 38,95 5,08
2 50,8 4 1/2 50,80 47,13 44,69 5,64
2 1/4 57,1 4 1/2 57,15 53,48 51,04 5,64
2 1/2 63,5 4 63,50 59,38 56,63 6,35
2 3/4 69,9 4 69,85 65,73 62,98 6,35
3 76,2 4 76,20 72,08 69,33 6,35
3 1/4 82,5 4 82,55 78,43 75,68 6,35
3 1/2 88,9 4 88,9 84,78 75,68 6,35
3 3/4 95,2 4 95,25 91,13 88,38 6,35
4 101,6 4 101,60 97,48 94,73 6,35

Американская резьба с мелким шагом – UNF

Размер резьбы Число ниток
на дюйм
D – наружный диаметр Dp – средний диаметр Di – внутренний диаметр Шаг резьбы
дюймы мм миллиметры
#0 1,52 80 1,52 1,32 1,18 0,32
#1 1,85 72 1,85 1,63 1,47 0,35
#2 2,18 64 2,18 1,93 1,76 0,40
#3 2,51 56 2,51 2,22 2,02 0,45
#4 2,84 48 2,84 2,50 2,27 0,53
#5 3,17 44 3,18 2,80 2,55 0,58
#6 3,51 40 3,51 3,09 2,82 0,63
#8 4,17 36 4,17 3,71 3,4 0,71
#10 4,83 32 4,83 4,31 3,88 0,79
#12 5,49 28 5,49 4,90 4,40 0,91
1/4 6,35 28 6,35 5,76 5,37 0,91
5/16 7,94 24 7,94 7,25 6,79 1,06
3/8 9,53 24 9,53 8,84 8,38 1,06
7/16 11,1 20 11,11 10,29 9,74 1,27
1/2 12,7 20 12,70 11,87 11,33 1,27
9/16 14,3 18 14,29 13,37 12,76 1,41
5/8 15,9 18 15,88 14,96 14,35 1,41
3/4 19,1 16 19,05 18,02 17,33 1,59
7/8 22,2 14 22,23 21,05 20,26 1,81
1 25,4 12 25,40 24,03 23,11 2,12
1 1/8 28,6 12 28,58 27,20 26,28 2,12
1 1/4 31,8 12 31,75 30,38 29,46 2,12
1 3/8 34,9 12 34,93 33,55 32,63 2,12
1 1/2 38,1 12 38,10 36,73 35,81 2,12

Американская резьба с особо мелким шагом – UNEF

Размер резьбы Число ниток
на дюйм
D – наружный диаметр Dp – средний диаметр Di – внутренний диаметр Шаг резьбы
дюймы мм миллиметры
#12 5,49 32 5,49 4,97 4,63 0,79
1/4 6,35 32 6,35 5,83 5,49 0,79
5/16 7,94 32 7,94 7,42 7,08 0,79
3/8 9,53 32 9,53 9,01 8,67 0,79
7/16 11,1 28 11,11 10,52 10,13 0,91
1/2 12,7 28 12,70 12,11 11,72 0,91
9/16 14,3 24 14,29 13,60 13,14 1,06
5/8 15,9 24 15,88 15,19 14,73 1,06
11/16 17,5 24 17,46 16,77 16,32 1,06
3/4 19,1 20 19,05 18,22 17,68 1,27
13/16 20,6 20 20,64 19,81 19,26 1,27
7/8 22,2 20 22,23 21,40 20,85 1,27
15/16 23,8 20 23,81 22,99 22,44 1,27
7/16 11,1 20 11,11 10,29 9,74 1,27
1 25,4 20 25,40 24,57 24,03 1,27
1 1/16 26,9 18 26,99 26,07 25,46 1,41
1 1/8 28,6 18 28,58 27,66 27,05 1,41
1 3/16 30,2 18 30,16 29,25 28,64 1,41
1 1/4 31,8 18 31,75 30,83 30,22 1,41
1 5/16 33,3 18 33,40 32,42 31,81 1,41
1 3/8 34,9 18 34,93 34,01 33,40 1,41
1 7/16 36,5 18 36,51 35,60 34,99 1,41
1 1/2 38,1 18 38,10 37,18 36,57 1,41
1 9/16 39,7 18 39,69 38,77 38,16 1,41
1 5/8 41,3 18 41,27 40,36 39,75 1,41
1 11/16 42,9 18 42,86 41,95 41,34 1,41

Диаметр сверления под дюймовую резьбу

Важно! Гайки имеют внутреннюю резьбу, наружный диаметр (D) которой равен размеру отверстия в теле гайки под резьбу (таблица ниже). То есть, если для болта 1/4″ он составляет 6,35 мм, то для гайки 1/4″ он будет равняться 5,35 UNC и 5,5 UNF, и 5,56 UNEF (мм).

Обозначение размера UNC (мм) UNF (мм) UNEF (мм)
#0 - 1,25 -
#1 1,5 1,55 -
#2 1,8 1,9 -
#3 2,1 2,15 -
#4 2,35 2,4 -
#5 2,65 2,7 -
#6 2,85 2,95 -
#8 3,5 3,5 -
#10 4 4,1 -
#12 4,65 4,7 4,78
1/4″ 5,35 5,5 5,56
5/16″ 6,8 6,9 7,14
3/8″ 8,25 8,5 8,77
7/16″ 9,65 9,9 10,3
1/2″ 11,15 11,5 11,9
9/16″ 12,6 12,9 13,1
5/8″ 14,05 14,5 14,7
3/4″ 17,0 17,5 17,9
7/8″ 20,0 20,4 21,0
1″ 22,85 23,25 24,2
1 1/8″ 25,65 26,5 -
1 1/4″ 28,85 29,5 -
1 3/8″ 31,55 32,75 -
1 1/2″ 34,7 36,0 -
1 3/4″ 40,40 - -
2″ 46,30 - -
2 1/4″ 52,65 - -
2 1/2″ 58,5 - -
2 3/4″ 64,75 - -
3″ 71,10 - -
3 1/4″ 77,45 - -
3 1/2″ 83,8 - -
3 3/4″ 90,15 - -
4″ 96,5 - -

Таблица с размером (диаметром) сверла под дюймовый крепеж (винты, болты, шпильки)

Статьи по теме:

Полезные советы Обновлено: 30.10.2020 14:35:02

Сергей

Ещё бы таблицу дюймовых резьб UN. А то для крупной, мелкой и особо мелкой написали, а для стандартной нет. Для Павла. У тебя стандартная трубная резьба 1/2 дюйма 14 ниток на дюйм.

01.08.2021 22:00:38

Павел

Я не нашел резьбу, Китайского мать его термостата. Диаметр нар 21.56 мм. ближайшее 14 ниток (1.75 мм. щуп становится) Отверстие с этой резьбой 20.3 мм. Что за хрень….. буду точить токарем…

06.07.2021 16:01:39

Алексей

Диаметр сверления под дюймовую резьбу
Важно! Гайки имеют внутреннюю резьбу, !наружный! диаметр (D) которой равен размеру отверстия в теле гайки под резьбу (таблица ниже). (Цитата из названия последней таблицы)
Возможно диаметр внутренний, он же диаметр отверстия резьбы

08. 12.2020 12:46:33

Евгений Гурьевич

СПАСИБО за ПОЛНОТУ !

19.11.2020 17:20:33

petr

спасибо

17.08.2020 23:41:02

Источник: http://krepcom.ru:443/blog/poleznye-sovety/amerikanskaya-dyuymovaya-rezba-razmery-secheniy/

Наши контакты:
E-mail: [email protected]
Телефон: 8 (800) 333-21-68

Дюймовая резьба: размеры, таблица, ГОСТ

Дюймовая резьба используется преимущественно для создания соединений труб: ее наносят как на сами трубы, так и на металлические и пластиковые фитинги, необходимые для монтажа трубных магистралей различного назначения. Основные параметры и характеристики резьбовых элементов таких соединений регламентирует соответствующий ГОСТ, приводя таблицы размеров дюймовой резьбы, на которые и ориентируются специалисты.

Сантехнические изделия с трубной дюймовой резьбой

Основные параметры

Нормативным документом, в котором оговариваются требования к размерам цилиндрической дюймовой резьбы, является ГОСТ 6111-52. Как и любая другая, дюймовая резьба характеризуется двумя основными параметрами: шагом и диаметром. Под последним обычно подразумевают:

  • наружный диаметр, измеряемый между верхними точками резьбовых гребней, находящихся на противоположных сторонах трубы;
  • внутренний диаметр как величину, характеризующую расстояние от одной самой нижней точки впадины между резьбовыми гребнями до другой, также находящихся на противоположных сторонах трубы.

Параметры дюймовой резьбы

Зная наружный и внутренний диаметры дюймовой резьбы, можно легко посчитать высоту ее профиля. Для вычисления данного размера достаточно определить разницу между такими диаметрами.

Второй важный параметр – шаг – характеризует расстояние, на котором друг от друга расположены два соседних гребня или две соседние впадины. На всем участке изделия, на котором выполнена трубная резьба, ее шаг не меняется и имеет одно и то же значение. Если такое важное требование не будет соблюдено, она будет просто нерабочей, к ней нельзя будет подобрать второй элемент создаваемого соединения.

Ознакомиться с положениями ГОСТ относительно дюймовых резьб можно, скачав документ в формате pdf по ссылке ниже.

ГОСТ 6111-52 Резьба коническая дюймовая с углом профиля 60°
Скачать

Таблица размеров дюймовых и метрических резьб

Узнать, как соотносятся метрические резьбы с различными видами дюймовых резьб, можно с помощью данных из приведенной ниже таблицы.

Сходные размеры метрических и различных разновидностей дюймовых резьб в диапазоне примерно Ø8-64мм

Отличия от метрической резьбы

По своим внешним признакам и характеристикам метрические и дюймовые резьбы имеют не так много отличий, к наиболее значимым из которых стоит отнести:

  • форму профиля резьбового гребня;
  • порядок расчета диаметра и шага.

Различия в профиле резьбы

При сравнении форм резьбовых гребней можно увидеть, что у дюймовой резьбы такие элементы являются более острыми, чем у метрической. Если говорить о точных размерах, то угол при вершине гребня дюймовой резьбы составляет 55°.

Параметры метрических и дюймовых резьб характеризуются различными единицами измерения. Так, диаметр и шаг первых измеряются в миллиметрах, а вторых, соответственно, в дюймах. Следует, однако, иметь в виду, что по отношению к дюймовой резьбе используется не общепринятый (2,54 см), а специальный трубный дюйм, равный 3,324 см. Таким образом, если, например, ее диаметр составляет ¾ дюйма, то в пересчете на миллиметры он будет соответствовать значению 25.

Чтобы узнать основные параметры дюймовой резьбы любого типоразмера, который фиксируется ГОСТом, достаточно заглянуть в специальную таблицу. В таблицах, содержащих размеры дюймовых резьб, приведены как целые, так и дробные значения. Следует иметь в виду, что шаг в таких таблицах приводится в количестве нарезанных канавок (ниток), содержащихся на одном дюйме длины изделия.

Чертеж. Основные параметры профиля по ГОСТу

Таблица 1. Основные размеры профиля резьбы

Таблица 2. Основные параметры трубной резьбы

Чтобы проверить, соответствует ли шаг уже выполненной резьбы размерам, которые оговаривает ГОСТ, этот параметр необходимо измерить. Для таких измерений, проводимых как для метрических, так и для дюймовых резьб по одному алгоритму, используются стандартные инструменты – гребенка, калибр, механический измеритель и др.

Проще всего измерить шаг трубной дюймовой резьбы по следующей методике:

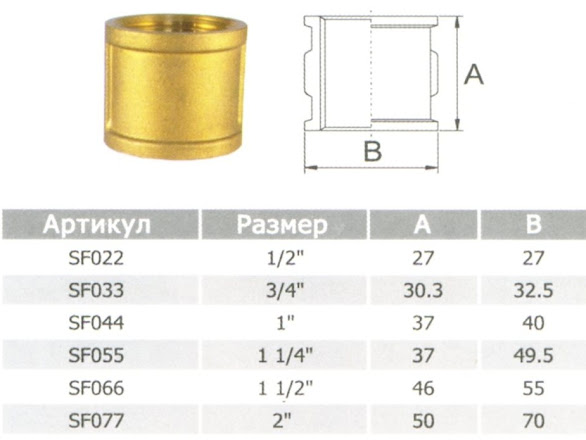

  • В качестве простейшего шаблона используют муфту или штуцер, параметры внутренней резьбы которых точно соответствуют требованиям, которые приводит ГОСТ.
  • Болт, параметры наружной резьбы которого необходимо измерить, вкручивается в муфту или штуцер.
  • В том случае, если болт сформировал с муфтой или штуцером плотное резьбовое соединение, то диаметр и шаг резьбы, которая нанесена на его поверхность, точно соответствуют параметрам используемого шаблона.

Шаг дюймовой резьбы – это количество витков на дюйм

Если же болт не вкручивается в шаблон или вкручивается, но создает с ним неплотное соединение, то следует провести такие измерения, используя другую муфту или другой штуцер. По аналогичной методике измеряется и внутренняя трубная резьба, только в качестве шаблона в таких случаях применяется изделие с наружной резьбой.

Определить требуемые размеры можно при помощи резьбомера, представляющего собой пластину с зазубринами, форма и другие характеристики которых точно соответствуют параметрам резьбы с определенным шагом. Такая пластина, выступающая в роли шаблона, просто прикладывается к проверяемой резьбе своей зазубренной частью. О том, что резьба на проверяемом элементе соответствует требуемым параметрам, будет свидетельствовать плотное прилегание к ее профилю зазубренной части пластины.

Использование резьбомера для дюймовой резьбы

Для того чтобы измерить размер наружного диаметра дюймовой или метрической резьбы, можно использовать обычный штангенциркуль или микрометр.

Технологии нарезки

Резьба трубная цилиндрическая, которая относится к дюймовому типу (как внутренняя, так и наружная), может нарезаться ручным или механическим методом.

Нарезка резьбы вручную

Нарезание резьбы при помощи ручного инструмента, в качестве которого используется метчик (для внутренней) или плашка (для наружной), выполняется в несколько шагов.

  1. Обрабатываемая труба зажимается в тисках, а используемый инструмент фиксируется в воротке (метчик) или в плашкодержателе (плашка).
  2. Плашка надевается на конец трубы, а метчик вставляется во внутреннюю часть последней.
  3. Используемый инструмент вворачивается в трубу или навинчивается на ее конец посредством вращения воротка или плашкодержателя.
  4. Чтобы сделать результат более чистым и точным, можно повторить процедуру нарезания несколько раз.

Нарезка резьбы на токарном станке

Механическим способом трубная резьба нарезается по следующему алгоритму:

  1. Обрабатываемая труба зажимается в патроне станка, на суппорте которого фиксируется резьбонарезной резец.
  2. На конце трубы, используя резец, снимают фаску, после чего выполняют настройку скорости перемещения суппорта.
  3. После подведения резца к поверхности трубы на станке включают резьбовую подачу.

Следует иметь в виду, что резьба дюймовая нарезается механическим методом с помощью токарного станка только на трубных изделиях, толщина и жесткость которых позволяют это сделать. Выполнение трубной дюймовой резьбы механическим способом позволяет получать качественный результат, но применение такой технологии требует от токаря соответствующей квалификации и наличия определенных навыков.

Классы точности и правила маркировки

Резьба, относящаяся к дюймовому типу, как указывает ГОСТ, может соответствовать одному из трех классов точности – 1, 2 и 3. Рядом с цифрой, обозначающей класс точности, ставят буквы «А» (наружная) или «В» (внутренняя). Полные обозначения классов точности резьбы в зависимости от ее типа выглядят как 1А, 2А и 3А (для наружных) и 1В, 2В и 3В (для внутренних). Следует иметь в виду, что 1-му классу соответствуют самые грубые резьбы, а 3-му – самые точные, к размерам которых предъявляются очень жесткие требования.

Предельные отклонения размеров по ГОСТу

Чтобы понять, каким параметрам соответствует конкретный резьбовой элемент, достаточно разобраться в обозначении резьбы, которая на него нанесена. Обозначение, о котором идет речь, используют многие зарубежные производители, которые работают по американским стандартам, относящимся к элементам резьбовых соединений.

Пример условного обозначения дюймовой резьбы

В такой маркировке содержится следующая информация о резьбе:

  • номинальный размер (наружный диаметр) – первые цифры;
  • число витков, приходящихся на дюйм длины;
  • группа;
  • класс точности.
В обозначении дюймовой резьбы также могут присутствовать буквы LH, которые указывают на то, что ее витки имеют не правое, а левое направление.

Виды Резьб

ВИДЫ РЕЗЬБЫ

Резьба на современных крепежных элементах имеет следующие основные параметры:

– шаг расстояние между двумя соседними витками резьбы. Шаг резьбы измеряется либо в миллиметрах как расстояние (прямой способ измерения), либо как количество витков резьбы на единицу длины крепежного элемента (косвенный способ измерения). В нашей стране принято измерять шаг резьбы прямым способом. При монтаже быстрее вкручиваются крепежные элементы, имеющие больший шаг резьбы (т.е. меньшее количество витков резьбы на единицу длины).

– внешний диаметр диаметр крепежного элемента с учетом выступающей части витков резьбы.

– внутренний диаметр диаметр крепежного элемента в углублениях между витками резьбы.

– угол вершины угол на вершине витков резьбы. Если рассматривать крепежные элементы, врезающиеся при монтаже резьбой в основание, то чем острее угол резьбы, тем меньшее сопротивление вкручиванию оказывает материал основания.

По типу резьба на крепежных элементах может быть внутренней (на гайках, соединительных муфтах, гильзах анкеров и т.п.) и внешней (на шурупах, саморезах, болтах и т. д.)

По виду резьба бывает метрической и неметрической. Часто вместо последнего термина используют термин «дюймовая»,

противопоставляя метрическую и дюймовую системы измерения длин. Тем не менее, параметры как неметрической, так и метрической резьбы могут быть выражены в любой из вышеупомянутых систем измерения. Для этого существуют специальные таблицы перевода параметров крепежных элементов из одной системы в другую.

Необходимость использования таких таблиц возникла в ходе интенсификации международной торговли, т.к. на разных географических рынках используются разные системы измерения длин: например, в США и Великобритании к крепежным элементам применяются обозначения параметров в дюймах, в континентальной Европе в миллиметрах. Так, для обозначения диаметра крепежных элементов в странах с дюймовой системой измерения длин используются так называемые «калибры» или «размеры»:

Калибр ( номер , размер ), обозначающий диаметр крепежного элемента в дюймовой системе измерения

Калибр аналогичный дюймовому размеру . Диаметр крепежного элемента в метрической системе мер ( мм )

#5

2.9

#6

3.5

#7

3.9

#8

4.2

#9

4.8

#10

5.0

#12

5. 5

#14

6.3

Наиболее распространенными сегодня подвидами резьбы являются:

1. Резьба с широким шагом.

2. Разреженная резьба.

3. Резьба с мелким шагом.

4. Метрическая резьба.

5. Двухзаходная (переменная) резьба состоит из чередующихся высоких и низких витков. Фактически это две резьбы с одинаковым шагом, одна из которых нанесена посередине между витками другой. Разница в высоте между высокой и низкой резьбой обычно составляет от 40 до 50% от высоты высокой резьбы.

6. Ударная (зонтичная) резьба состоит из толстых покатых витков с тупым углом вершины.

Каждый вид резьбы имеет свое функциональное предназначение. Пригодность резьбового крепежного элемента для использования в том или ином материале основания определяется в первую очередь видом резьбы. Чем плотнее материал основания, тем меньший шаг резьбы необходим для качественного закрепления. Так, шурупы по дереву имеют резьбу с широким шагом, а саморезы по металлу резьбу с мелким шагом либо метрическую. Там, где закрепляемый элемент монтируется в ПВХ и подвержен опасности выдергивания, используются крепежные элементы с двухзаходной резьбой. Двухзаходня резьба также используется, если необходимо достичь прочного закрепления в разнородных материалах закрепляемого элемента и основания. Разреженная резьба предназначена для закрепления в мягкие или пористые материалы (например, мягкие породы дерева). Ударная резьба используется в резьбовых крепежных элементах, монтаж которых осуществляется более быстрым по сравнению со вкручиванием ударным способом. Демонтаж крепежных элементов с ударной резьбой осуществляется традиционным методом выкручивания.


UNF/UTS – дюймовая резьба нашедшая широкое распространенние в США И Канаде.

Профиль резьбы UN/UNF: угол при вершине 60°, теоретическая высота профиля H=0,866025P.

Угол при вершине и высота профиля полностью соответствует метрическим резьбам, однако все размеры основаны на дюймовой системе измерения и указываются в долях дюйма.

Резьбы UNC Thread ANSI B1.1

UNC (Unified Coarse Thread) – Унифицированная крупная резьба.

Старое обозначение резьбы NC. Резьбы UNC и NC взаимозаменяемы.

ТипоразмерНаружный диаметрНаружный диаметрДиаметр сверленияЧисло витков на Шаг

дюймmmmmдюйм mm
N 1 – 64 UNC0,0731,8541,5640,397
N 2 – 56 UNC0,0862,1841,8560,453
N 3 – 48 UNC0,0992,5152,1480,529
N 4 – 40 UNC0,1122,8452,35400,635
N 5 – 40 UNC0,1253,1752,65400,635
N 6 – 32 UNC0,1383,5052,85320,794
N 8 – 32 UNC0,1644,1663,5320,794
N 10 – 24 UNC0,194,8264241,058
N 12 – 24 UNC0,2165,4864,65241,058
1/4″ – 20 UNC0,256,355,35201,27
5/16″ – 18 UNC0,3137,9386,8181,411
3/8″ – 16 UNC0,3759,5258,25161,587
7/16″ – 14 UNC0,43811,1129,65141,814
1/2″ – 13 UNC0,512,711,15131,954
9/16″ – 12 UNC0,56314,28812,6122,117
5/8″ – 11 UNC0,62515,87514,05112,309
3/4″ – 10 UNC0,7519,0517102,54
7/8″ – 9 UNC0,87522,2252092,822
1″ – 8 UNC125,422,2583,175
1 1/8″ – 7 UNC1,12528,57525,6573,628
1 1/4″ – 7 UNC1,2531,7528,8573,628
1 3/8″ – 6 UNC1,37534,92531,5564,233
1 1/2″ – 6 UNC1,538,134,764,233
1 3/4″ – 5 UNC1,7544,4540,455,08
2″ – 4 1/2 UNC250,846,34,55,644
2 1/4″ – 4 1/2 UNC2,2557,1552,654,55,644
2 1/2″ – 4 UNC2,563,558,546,35
2 3/4″ – 4 UNC2,7569,8564,7546,35
3″ – 4 UNC376,271,146,35
3 1/4″ – 4 UNC3,2582,5577,4546,35
3 1/2″ – 4 UNC3,588,983,846,35
3 3/4″ – 4 UNC3,7595,2590,1546,35
4″ – 4 UNC4101,696,546,35

Резьбы UNF ANSI B1. 1

UNF (Unified National Fine Thread) – Унифицированная мелкая резьба.

ТипоразмерНаружный диаметрНаружный диаметрДиаметр сверленияЧисло витков на Шаг
дюймmmmmдюймmm
N 0 – 80 UNF0,061,5241,25800,317
N 1 – 72 UNF0,0731,8541,55720,353
N 2 – 64 UNF0,0682,1841,9640,397
N 3 – 56 UNF0,0992,5152,15560,453
N 4 – 48 UNF0,1122,8452,4480,529
N 5 – 44 UNF0,1253,1752,7440,577
N 6 – 40 UNF0,1383,5052,95400,635
N 8 – 36 UNF0,1644,1663,5360,705
N 10 – 32 UNF0,194,8264,1320,794
N 12 – 28 UNF0,2165,4864,7280,907
1/4″ – 28 UNF0,256,355,5280,907
5/16″ – 24 UNF0,3137,9386,9241,058
3/8″ – 24 UNF0,3759,5258,5241,058
7/16″ – 20 UNF0,43811,1129,9201,27
1/2″ – 20 UNF0,512,711,5201,27
9/16″ – 18 UNF0,56314,28812,9181,411
5/8″ – 18 UNF0,62515,87514,5181,411
3/4″ – 16 UNF0,7519,0517,5161,587
7/8″ – 14 UNF0,87522,22520,4141,814
1″ – 12 UNF125,423,25122,117
1 1/8″ – 12 UNF1,12528,57526,5122,117
1 1/4″ – 12 UNF1,2531,7529,5122,117
1 3/8″ – 12 UNF1,37534,92532,75122,117
1 1/2″ – 12 UNF1,538,136122,117

Буквенное обозначение основных международных стандартов резьбы

Буквенное обозначениеСтранаУгол вершины профиля, °Описание (расшифровка буквенного обозначения)
ISO
60° International Organization for Standardization
NCUSA60° National Coarse
UNCUSA60° Unified National Coarse
NFUSA60° National Fine
UNFUSA60° Unified National Fine
UNEFUSA60° Unified National Extra Fine
UNUSA60° Unified National 8-12-
and 16 pitch series
UNSUSA60° Special Threads of American National Form
NPTUSA60° National Taper
Pipe 1:16
NPTFUSA60° National Taper
Pipe Dryseal 1:16
NPSUSA60° National Standard
Straight Pipe
NPSMUSA60° National Standard
Straight Pipe for free fitting mechanical
NPSFUSA60° National Standard
Internal Straight Pipe Dryseal
BSWGB55° British Standard
With worth Coarse
BSFGB55° British Standard Fine
BSPGB55° British Strandard Pipe
BSPTGB55° British Standard Pipe Taper
BAGB47° British Standard Association

Типовая дюймовая резьба – размеры

Под типичной дюймовой резьбой мы чаще всего подразумеваем дюймовую трубную резьбу, используемую в соединениях труб, традиционно встречающихся в обычных домах и сантехнике.

Резьбы — это крепежные элементы между различными частями машин. Это разъемное соединение, оно позволяет соединять 2 и более частей.

В случае типичных дюймовых резьб G (BSP от British Standard Pipe), изготовленных по ISO-228, широко известных как трубные, мы имеем дело с резьбами, которые в основном используются в соединениях труб, в которых протекает жидкость (чаще всего вода) или канализация.

Основная информация о резьбе

дюймов

Трубная резьба измеряется в британских дюймах, что составляет 1 дюйм = 25,4 мм, а ее очертание треугольное с углом при вершине 55 градусов, Р – это шаг между витками, измеряемый в дюймах. Я прихожу в размерах от 1/16 дюйма до 6 дюймов.


Это цилиндрическая резьба, что означает, что она имеет постоянный размер по всей своей длине. Различают трубную резьбу дюймовую, внутреннюю, выполненную в отверстиях, и наружную, выполненную на валах.

Дюймовая резьба является неточной резьбой, поэтому для получения герметичности на резьбе применяют герметики в виде тефлона, пакли или прокладок. Внутренняя дюймовая резьба только с одним допуском на размер, а наружная дюймовая резьба с двумя допусками.

  • A – стандартный допуск внутренней резьбы, такой же, как у внутренней резьбы
  • B – допуск внутренней резьбы с двойными значениями – расширенный

Размеры дюймовой резьбы

G [дюйм] Ход 1″ / P [мм] Ø отверстия [мм] Вал Ø [мм]
G1/16 28 6,7 7,6
G1/8 28 8,7 9,6
G1/4 19 11,7 13,0
G3/8 19 15,2 16,5
G1/2 14 18,9 20,8
G5/8 14 20,9 22,8
G3/4 14 24,4 26,3
G7/8 14 28,2 30,1
G1 11 30,6 33,1
Г 1. 1/8 11 35,3 37,7
Г 1,1/4 11 39,3 41,7
Г 1,1/2 11 45,2 47,6
G 1,3/4 11 51,1 53,6
Г 2 11 57,0 59,4
Г 2.1/4 11 63,1 65,5
Г 2,1/2 11 72,6 75,0
G 2,3/4 11 78,9 81,3
Г 3 11 85,3 87,7
Г 3,1/2 11 97,7 100,1
Г 4 11 110,4 112,8
Г 4. 1/2 11 123,1 125,5
Г 5 11 135,8 138,2
Г 5,1/2 11 148,5 150,9
Г 6 11 161,2 163,6

Как получить дюймовую резьбу

Дюймовая трубная резьба G может быть получена несколькими способами в зависимости от ее типа, будь то внутренняя или наружная резьба, мы используем соответствующие режущие инструменты.

Обработка внутренней дюймовой резьбы

Внутренняя резьба дюймовых труб наносится в отверстии машинными метчиками, ручными метчиками или резьбовыми фрезами (то есть режущими инструментами, создающими резьбу за счет потери материала) или резьбонарезным станком (тиснение материала).

Имперские ручные метчики G Машинный метчик для дюймовых труб G
Обработка дюймовой наружной резьбы

Дюймовая наружная резьба изготавливается в основном путем натачивания резьбы токарными ножами, загнутыми на индексируемую вставку, или припаянной пластиной, или с помощью штампов.

Складной токарный нож с резьбой Дюймовая трубчатая матрица G

Типы обычных дюймовых резьб

Для большинства пользователей дюймовой резьбой является дюймовая трубная резьба G в соотв. ISO-228, однако в промышленности используются и другие дюймовые резьбы, о которых уже знают фрезеровщики/токарщики и слесари, а это 2 вида резьбы.

  • Американская дюймовая резьба UNC, UNF, UN, UNS, UNEF
  • Резьба British Whithworth BSW, BSF
  • Дюймовая параллельная резьба RC / RP PN-ISO 7/1
  • Американская коническая резьба 1:16 NPT, NPTF ANSI B-1.20.1
  • Американская цилиндрическая трубная резьба NPSF ANSI B 1.20.3

Обыкновенная дюймовая резьба – последнее изменение размеров: 21 сентября 2021 г., автор Tomek

.

THREAD SELECTION CHART – таблица ниток, как выбрать резьбу

После измерения резьбы и ее шага мы можем приступить к ее идентификации. В зависимости от полученного размера (мм) проверяем, является ли резьба метрической, дюймовой (bsp), unf или nptf. Чтобы правильно определить резьбу, измерьте ее штангенциркулем снаружи или внутри в зависимости от типа резьбы и найдите ее в таблице ниже. Если у вас возникли проблемы с идентификацией резьбы, свяжитесь с нашим отделом продаж, который будет рад помочь и проконсультировать вас.ВНИМАНИЕ, ЕСЛИ У ВАС ВОЗНИКЛИ ПРОБЛЕМЫ С ИСПОЛЬЗОВАНИЕМ СТОЛА, ИЗМЕРЬТЕ РЕЗЬБУ И ПОЗВОНИТЕ НАМ ПО ТЕЛ. Тел. (67) 350 53 69 ПОМОГАЕМ И ПЕРЕВОДИМ.

измерение внешней резьбы измерение внутренней резьбы

Щелкнув по резьбе, вы увидите муфты и фитинги, доступные с этой резьбой

.

90 023 47,3-47,6 90 023 47,4-47,8

РЕЗЬБА ВНЕШНЯЯ

Шаг резьбы

РЕЗЬБА ВНУТРЕННЯЯ

Метрическая система

БСП

УНФ НПТФ
размер резьбы в мм размер резьбы в мм ТИПИЧНАЯ Метрическая (европейская) резьба ТИПИЧНАЯ британская дюймовая резьба СТАНДАРТНАЯ американская резьба Американский конический
9,3-9,7 28/дюйм 8,5-8,9 1/8” – 28
9,3-9,7 29/дюйм 8,5-8,9 1/8” – 29
9,7-9,9 1,5 мм 8,2-8,6 M10x1,5 M10X1
10,9-11,1 20/дюйм 9,7-10,0 7/16” – 20
11,6-11,9 1,5 мм 10,2-10,6 М12х1,5
12,4-12,7 20/дюйм 11,3-11,6 1/2” – 20
12,9-13,1 19/дюйм 11,4-11,9 1/4” – 19
12,9-13,1 18/дюйм 11,4-11,9 1/4” – 18
13,6-13,9 15 мм 12,2-12,6 М14х1,5
14,0-14,3 18/дюйм 12,7-13,0 9/16” – 18
15,6-15,9 15 мм 14,2-14,6 М16х1,5
16,3-16,6 19/дюйм 14,9-15,4 3/8” – 19
16,3-16,6 18/дюйм 14,9-15,4 3/8” – 18
17,2-17,5 16/дюйм 15,8-16,1 11/16” – 16
17,6-17,9 1,5 мм 16,2-16,6 М18х1,5
18,7-19,0 ​​ 16/дюйм 17,3-17,6 3/4” – 16
19,6-19,9 15 мм 18,2-18,6 М20×1,5
20,3-20,6 16/дюйм 18,9-19,2 13/16” – 16
20,5-20,9 14/дюйм 18,6-19,0 ​​ 1/2” – 14 1/2” – 14
21,6-21,9 15 мм 20,2-20,6 М22×1,5
22,0-22,2 14/дюйм 20,2-20,5 7/8” – 14
22,6-22,9 14/дюйм 20,6-21,0 5/8” – 14 5/8” – 14
25,2-25,5 14/дюйм 23,4-23,7 1 ” – 14
23,6-23,9 1,5 мм 22,2-22,6 М24×1,5
25,6-25,9 1,5 мм 24,2-24,6 М26х1,5
26. 1-26.4 14/дюйм 24,1-24,5 3/4” – 14
26,6-26,9 12/дюйм 24,3-24,7 1.1/16” – 12
26,6-26,9 2 мм 24,6-25,0 М27х2
26,6-26,9 1,5 мм 25,2-25,6 М27×1,5
29,6-29,9 2 мм 27,4-27,8 М30х2
29,8-30,1 12/дюйм 27,6-27,9 1.3/16” – 12
29,6-29,9 1,5 мм 28,2-28,6 М30×1,5
33,0-33,2 11/дюйм 30,3-30,8 1 ” – 11
32,6-32,9 2 мм 30,6-31,0 М33х2
32,6-32,9 15 мм 31,2-31,6 М33х1,5
33,0-33,3 12/дюйм 30,8-31,2 1. 5/16” – 12
32,9-33,4 11,5/дюйм 30,3-30,8 1 ” – 11,5
36,2-36,5 12/дюйм 34,0-34,4 1,7/16” – 12
35,6-35,9 2 мм 33,4-33,8 М36х2
37,6-37,9 1,5 мм 36,2-36,6 М38х1,5
40,9-41,2 12/дюйм 38,7-39,1 15/8” – 12
41,6-41,9 2 мм 39,4-39,8 М42х2
41,5-41,9 11/дюйм 39,0-39,5 1 1/4” – 11
41,4-42,0 11,5/дюйм 39,2-39,5 1 1/4” – 11,5
42,5-42,8 12/дюйм 40,3-40,7 1. 11/16” – 12
44,6-44,9 2 мм 42,4-42,8 М45х2
12/дюйм 45,1-45,5 1,7/8” – 12
11/дюйм 44,8-45,3 1 1/2” – 11
47,3-47,9 11,5/дюйм 45,1-45,5 1 1/2 дюйма – 11,5
50,5-50,8 12/дюйм 48,3-48,7 2” – 12
51,6-51,9 2 мм 49,4-49,6 М52х2
59,2-59,6 11/дюйм 56,2-56,6 2” – 11

Читайте также:

.

Как выбрать сверло для резьбы, таблица резьбы

Выбор правильного сверла для резьбы для многих может быть хлопотным, а в крайних случаях может быть довольно сложной задачей. Стоит помнить, что проделывание отверстий под конкретные нити требует большой осторожности. Следующие советы помогут вам правильно выбрать сверло для резьбы.

Резьбовые фрезы

Чтобы пара резьб эффективно выполняла свою роль, необходима точная посадка. Это означает, что в этом процессе следует точно выдерживать соответствующий диаметр отверстия вместе с выполнением соответствующих надрезов.Это ключевой критерий удачного подбора сверла для выполнения конкретного отверстия под метчик.

Что такое резьба

Резьба, т. е. винтовой срез, создается в отверстии определенного материала или на его катаной внешней плоскости. Пара резьб дает возможность постоянного соединения посредством винтового движения с совместимым аналогом. Эти нити могут иметь самые разные формы – в зависимости от применения и формы.

Типы резьбы

Основное деление резьбы состоит из наружной и внутренней резьбы, хотя есть и другие деления.

Наиболее популярные из них:

– мелкая резьба

– крупная резьба

– метрическая резьба

– прямоугольная резьба

– цилиндрическая резьба

– круглая резьба 30 90 40 круглая резьба

9000 сверло для резьбы должно быть немного меньше размера резьбы.

Разница между этими значениями представлена ​​в специальной таблице резьб, в которой указан необходимый размер сверла для резьбы с маркировкой М1, М3 и G1/16. Таким образом, разница в диаметре сверл определяется типом создаваемой резьбы. Различают следующие виды резьбы:

– метрическая – нормальная

– метрическая – мелкая

– трубная

Таблица резьб

Следующая таблица резьб с разделением на диаметр сверла и размер резьбы показывает какой диаметр сверла необходимо выбрать отверстие под метрическую резьбу , метрическую мелкую резьбу или трубчатую и цилиндрическую резьбу .

. -1/16 ″ 900 74 M 5.5 × 0.5 9 8999 8999 8999 899. 10-32 UNF
Metric Thread M Metric Thread MF Tubular Thread G
Thread Size Drill Diameter Thread Size Диаметр тренировки [мм] Размер нити Диаметр бухни [MM]
4 M10063
4 M1
4.
1
6.7
M 1.1 0.85 M 4.5 × 0.5 4 G-1/8 ″ 8.8
M 1.2 0.95 M 5 × 0,5 4,5 G-1/4″ 11,8
М 1,4 1,1 5 G-3/8 ″ 15.25
M 1.6 1.25 M 6 × 0.75 5, 2 G-1/2 ″ 19
M 1.7 1.3 M 7x 0.75 6.2 G-5/8 ″ 21
M 1.8 1.45 M 8 × 0.75 7.2 G- 3/4 ″ 24,5
M 2 1,6 M 8 × 1 7 G-7/8 ″ 28.25
2.2 1.75 M 9 × 075 8.2 G-1 ″ 30. 75
M 2.3 1.9 M 9 × 1 8 G-1.1 / 8 ″ 35.5
M 2.5 2.05 M 10 × 0.75 9.2 G-1.1 / 4 ″ 39 , 5
M 2.6 2.1 M 10 × 1 9 G-1,3 / 8″ 42
M 3 2,5 M 10 × 1,25 8,83 G-100631/2 ″ 45
M 3.5 2.9 M 11 x 0.75 10.2 G-1.3 / 4 ″ 51
M 4 3.3 M 11 × 1 10 G-2 ″ 57
M 4.5 3.8 M 12 × 1 11
M 5 4.2 M 12 × 1.25 10.8
M 6 5 M 12 × 1.5 10.5
M 7 6 M 14 × 1 13
M 8 6. 8 M 14 × 1.25 12.8
M 9 7.8 M 14 × 1.5 12.5
M 10 8.5 M 15 × 1 14
M 11 9.5 M 15 × 1.5 13.5
M 12 10.2 M 16 × 1 15
M 14 12 M 16 × 1.25
M 16 14 M 16 × 1.5 14.5
M 18 15.5 M 17 × 1 16
M20 17.5 M 17 × 1.5 15.5
M22 19.5 M 18 × 1 17
M24 21 M 18 × 1.5 16.5
M27 24 M 18 × 2 16
M30 26. 5 M 20 × 1 19
M33 29.5 M 20 × 1.5 18.5
M36 32 M 20 × 2 18
M39 35 M 22 × 1 21
M42 37.5 M 22 × 1.5 20.5
M45 40.5 M 22 × 2 20
M48 43 M 24 × 1 23
M52 47 M 24 × 1.5 22.5
M56 50.5 M 24 × 2 22
M60 54.5 M 25 × 1 24
M64 58 M 25 × 1.5 23.5
M68 9006 3 62 M 25 × 2 23
M 26 × 1,5 24,5
666666666666666666666666666666666666666666666666666666666666666666696666669696969696н.
Метрические резьбы ISO от M1 до M56
9 0074 M 7 50.796
Внутренняя нить Диаметр тренировок.
tole-
injuries
Size range
min max
M 1 5H 0.729 0.785 0.75
M 1.1 5H 0.829 0.885 0.85
M 1.2 5H 0.929 0.985 0.95
M 1.4 5H 1.075 1.142 1.1
M 1.6 6H 1,221 1,321 1,25
М 1,8 1,421 900 63 1.521 1.45
M 2 6H 1. 567 1.679 1.6
M 2.2 6H 1.713 1.838 1.75
M 2.5 6H 2.013 2.138 2.05
M 3 6H 2.459 2.599 2.5
M 3.5 6H 2.850 3.010 2.9
M 4 6H 3.242 3.422 3.3
M 4.5 6H 3.688 3.878 3.7
M 5 6H 4.134 4.334 4.2
M 6 6H 4,917 5,153 5
6H 5.917 6.153 6
M 8 6H 6. 647 6.912 6.8
M 9 6H 7.647 7.912 7.8
M 10 6H 8.376 8.676 8.5
M 11 6H 9.376 9.676 9.5
M 12 6H 10.106 10.441 10.2
M 14 6H 11.835 12.210 12
M 16 6H 13.835 14.210 14.210 14
M 18 6H 15.294 15.744 15.5
М 20 6H 15.5 3 17.744 17.5
M 22 6H 19.294 19.744 19. 5
M 24 6H 20.752 21.252 21
M 27 6H 23.752 24.252 24
M 30 6H 26.211 26.771 26.5
M 33 6H 29.211 29.771 29.5
M 36 6H 31.670 32.270 32
M 39 6H 34.670 35.270 35
M 42 6H 37.129 37.799 37,5
М 45 6H 40,129 40,799 40,5 90 063
M 48 6H 42.587 43.297 43
M 52 6H 46. 587 47.297 47
M 56 6H 50.046 50.046 50.5

Какое сверло для метрической резьбы?

Метрические тонкие потоки от M1x0,2 до M48X4
66666. Дис. ] ] 7009 9074 6 0,35 9074 76 9007 4 M 5 × 0.5 063 9007 2 90 074 M 40 × 1.5
Внутренняя нить Диаметр бухты
для серии
в соответствии с DIN 336
[MM]
Class
tole-
injuries
Size range
min max
M 1 × 0.2 4H 0.783 0.821 0.8
M 1.1 × 0.2 4H 0.883 0.921 0.9
M 1.2 × 0.2 4H 0.983 1. 021 1
M 1.4 × 0.2 4H 1.183 1,221 1,2
M 1,4 × 0,25 5H 1,129 1,185 M 1.6 × 0.2 4H 1.383 1.421 1.4
M 1.8 × 0.2 4H 1.583 1.621 1.6
M 2 × 0.25 5H 1.729 1.785 1.75
M 2.2 × 0.25 5H 1.929 1.985 1.95
M 2.5 × 0.35 6H 2.121 2.221 2.15
M 3 × 0.35 6H 2.621 2.721 2.65
M 3.5 × 0.35 6H 3.121 3. 221 3.15
M 4 × 0.5 6H 3.459 3.599 3.5
M 4.5 × 0.5 6H 3.959 4.099 4
6H 4.4559 4.599 4.5
M 5.5 × 0.5 6H 4.959 5.099 5
M 6 × 0.75 6H 5.188 5.378 5.2
M 7 × 0.75 6H 6.188 6.378 6.2
M 8 × 0.75 6H 7.188 7.378 7.2
M 8 × 1 6H 6.917 7.153 7
M 9 × 0.75 6H 8.188 8.378 8. 2
M 9 × 1 6H 7.917 8.153 8
M 10 × 0.75 6H 9.188 9.378 9.2
M 10 × 1 6H 900 63 8.917 9.153 9
M 10 × 1.25 6H 8.647 8.912 8.8
M 11 × 0.75 6H 10.188 10.378 10.2
M 11 × 1 6H 9.917 10.153 10
M 12 × 1 6H 10.917 11.153 11
M 12 × 1.25 6H 10.647 10.912 10.8
M 12 × 1.5 6H 10.376 10.676 10. 5
M 14 × 1 6H 12.917 13.153 13
M 14 × 1,25 6H 12.647 12,912 12,8
M 14 × 1,5 6.9003 M 14 × 1,5 60063 M 14 × 1,5 6.9003 M 12.376 12.676 12.5
M 15 × 1 6H 13.917 14.153 14
M 15 × 1.5 6H 13.376 13.676 13.5
M 16 × 1 6H 14.917 15.153 15
M 16 × 1.5 6H 14.376 14.676 14.5
M 17 × 1 6H 15. 917 16.153 16
M 17 × 1.5 6H 15.376 15.676 15.5
M 18 × 1 6H 16,917 17,153 17
M 18 × 1,5 6H 16,376 16,676 16,5
М 18 × 2 6H 15,835 6H 15,835 909 909 16.210 16
M 20 × 1 6H 18.917 19.153 19
M 20 × 1.5 6H 18.376 18.676 18.5
M 20 × 2 6H 17.835 18.210 18
M 22 × 1 6H 20.917 21.153 21
M 22 × 1. 5 6H 20.376 20.676 20.5
M 22 × 2 6H 19.835 20.210 20
M 24 × 1 6H 22.917 23.153 23
M 24 × 1,5 6H 22,376 22,676 22,5
M 24 × 2 6H 21,8354444444444444444444444444444444444444444444444444444444444444444444444444442н 0 22
M 25 × 1 6H 23.917 24.153 24
M 25 × 1.5 6H 23.376 23.676 23.5
M 25 × 2 6H 22.835 23.210 23
M 26 × 1.5 6H 24. 376 24.676 24.5
M 27 × 1 6H 25.917 26.153 26
M 27 × 1.5 6H 25.376 25.676 25.5
M 27 × 2 6H 24.835 25.210 25
M 28 × 1 6H 26.917 27.153 27
M 28 × 1.5 6H 26.376 26.676 26.5
M 28 × 2 6H 25.835 26.21 26
M 30 × 1 6H 28.917 29.153 29
M 30 × 1.5 6H 28.376 28.676 28.5
M 30 × 2 6H 27. 835 28.210 28
M 30 × 3 6H 26.752 27.252 27
M 32 × 1.5 6H 30.376 30.676 30.5
M 32 × 2 6H 29.835 30.210 30
M 33 × 1.5 6H 31.376 31.676 31.5
M 33 × 2 6H 30.835 31.210 31
M 33 × 3 6H 29.752 30.252 30
M 35 × 1.5 6H 33.376 33.676 33.5
M 36 × 1.5 6H 34.376 34.676 34.5
M 36 × 2 6H 33. 835 34.210 34
M 36 × 3 6H 32.752 33.252 33
M 38 × 1.5 6H 36.376 36.676 36.5
M 39 × 1.5 6H 37.376 37.676 37.5
M 39 × 2 6H 36.835 37.210 37
M 39 × 3 6H 35.752 36.252 36
6H 38.376 38.676 38.5
M 40 × 2 6H 37.835 38.210 38
M 40 × 3 6H 36.752 37.252 37
M 42 × 1.5 6H 40. 376 40.676 40.5
M 42 × 2 6H 39.835 40.210 40
M 42 × 3 6H 38.752 39.252 39
M 42 × 4 6H 37.670 38.270 38
M 45 × 1.5 6H 43.376 43.676 43.5
M 45 × 2 6H 42.835 43.210 43
M 45 × 3 900 63 6H 41.752 42.252 42
M 45 × 4 6H 40.670 41.270 41
M 48 × 1.5 6H 46.376 46.676 46.5
M 48 × 2 6H 45. 835 46.210 46
M 48 × 3 6H 44.752 45.252 45
M 48 × 4 6H 43.670 44.270 44
M 50 × 1.5 6H 48.376 48.676 48.5
M 52 × 1.5 6H 50.376 50.676 50,5
Сверло для мелкой метрической резьбы (правило расчета диаметра сверла)
Для
90 ход 063
F drills = F nominal thread minus given value
0.2 0.20
0.25 0.25
0.35 0.35
0.5 0.50
0.75 0. 80
1 1.00
1.5 1.50
2 2.00
3 3.00
4 4.00
Drill for метрическая стандартная резьба M1.7, M2.3 и M2.6 по DIN 13
90 072
Внутренняя резьба Диаметр сверла
для резьбы серии
сверла по DIN 336
[мм]
4 Исполнение4 резьбы Внутренний диаметр
Диапазон размеров
[мм]
мин. макс.
M 1.7 1.256 1.346 1.3
M 2.3 1.795 1.920 1.9
M 2. 6 2.036 2.176 2.1
Унифицированное сверло по американской резьбе для дюймовой резьбы –
Резьба с нормальным шагом (UNC)
для допуска 2B
Обозначение резьбы Внутренний диаметр
для допуска 2B
для допуска 2B
Диаметр сверла для резьбы 4 из серии 004s 9 DIN 336
[mm]
min max
1-64 UNC 1.425 1.582 1.55
2 -56 UNC 1.694 1.872 1.85
3-48 UNC 1,941 2,146 2,10
4-40 UNC 9 0063 2.156 2.385 2.35
5-40 UNC 2.487 2.697 2. 65
6-32 UNC 2.642 2.896 2.85
8-32 UNC 3.302 3.531 3.50
10-24 UNC 3.683 3.962 3.90
12-24 UNC 4.343 4.597 4.50
1 / 4-20 UNC 4.976 5.268 5.10
5 / 16-18 UNC 6.411 6.734 6.60
3 / 8-16 UNC 7.805 8.164 8.00
7 / 16-14 UNC 9.149 9.550 9.40
1 / 2-13 UNC 10.5849494949494949494 11.0.0.013 10.584949494949494949494 11.013. 10.80
9 / 16-12 UNC 11. 996 12.456 12.20
5 / 8-11 UNC 13.376 13.868 13.50
3 / 4-10 UNC 16.299 16.833 16.50
7 / 8-9 UNC 19.169 19.748 19.50
1-8 UNC 21.963 22.598 22.25
1_1 / 8-7 UNC 24.648 25.349 25.00
1_1 / 4-7 UNC 27.823 28.524 28.00
1_3 / 8-6 UNC 30.343 31.120 30.75
1_1 / 2-6 UNC 33.518 34.295 34.00
1_3 / 4-5 UNC 38.951 39.814 39 , 50
2-4_1 / 2 UNC 44. 689 45.598 45.00
American ISO unified thread drill bit –
Fine thread (UNF) 69
69 Designation
of the thread
Internal diameter
for tolerance 2B
[mm]
Drill diameter
for thread series
drills according to DIN 336
[mm]
min max
1 -72 UNF 1.473 1.613 1.55
2 -64 UNF 1.755 1.913 1.85
3 -56 UNF 2.024 2.197 2.15
4 -48 UNF 2,271 2,459 2,40
5 -44 UNF 2,550 2,741 2,741 0072
6 -40 UNF 2. 819 3.023 2.95
8 -36 UNF 3.404 3.607 3.50
10 -32 UNF 3.962 4.166 4.10
12 -28 UNF 4.496 4.724 4.60
1/4 -28 UNF 5.367 5.580 5.50
5/16-24 UNF 6.792 7.038 6.90
3/8 -24 UNF 8.379 8.626 8.50
7/16 -20 UNF 9.738 10.030 9.90
1/2 -20 UNM 11.326 11,618 11,50
9/16-18 UNF 12,761 13,084 12,763 778 778 778 778 778 778 778 778 7777778 778 7. 084 12,761 13,084 12, 18 UNF 14.348 14.671 14.50
3/4 -16 UNF 17.330 17.689 17.50
7/8 -14 UNF 20.262 20.663 20.40
1 -12 UNF 23.109 23.569 23.25
1_1 / 8-12 UNF 26.284 26.744 26.50
1_1 / 4-12 UNF 29.459 29.919 29.50
1_3 / 8-12 UNF 32.634 33.094 32.75
1_1 / 2-12 UNF 35.809 36.269 36.00
Which Сверло Витворта?
Нитки Whitworth (DIN 11-1970 отменены) – BSW
. 32,50
Обозначение нити Внутренний диаметр
[мм]
Диаметр
.
BSW 1/16 1,20
BSW 5/32 3.20
BSW 3/16 3.60
BSW 7 / 32 4,50
BSW 1/4 4.744 5,224 5,10
BSW 5/16 6.15166661777777777777777777777777777777777777777777777777777777777779007. BSW 3/8 7.512 8.052 7.90
BSW 7/16 8.809 9.379 9.25
BSW 1/2 10.015 10.610 10.50
BSW 5/8 12.948 13.598 13.50
BSW 3/4 15. 831 16.538 16.50
BSW 7/8 18.647 19.411 19.25
BSW 1 21.375 22.185 22.00
BSW 1_1 / 8 23.976 24.879 24.75
BSW 1_1 / 4 27.151 28.054 28.00
BSW 1_3 / 8 29,558 30,555 30,50
BSW 1_1 / 2
63 33.730 33.50
BSW 1_5 / 8 34.834 35.921 35.50
BSW 1_3 / 4 38.009 39.096 39.00
BSW 2 43.643 44.823 44.50
BSW 2_1 / 4 49. 100 50.420 50.00
BSW 2_1 / 2 55.450 56.770 57, 00
BSW 2_3 / 4 60.648 62.108 61.00
BSW 3 66.699 68.459 68.00
Which drill bit for armored tubing?
Нить для бронированных трубок в соответствии с DIN 40430
Обозначение
из нити
Внутренний диаметр
[мм]
Диаметр
.
Pg 7 11.30 11.45 11.40
Pg 9 13.86 14.01 14.00
Pg 11 17.26 17.41 17.25
Pg 13.5 19. 06 19.21 19.00
Pg 16 21.16 21.31 21 , 25
Pg 21 26.78 27.03 27.00
Pg 29 35.48 35,73 35,50
Пг 36 45,48 45,73 4 5.50
Pg 42 52.48 52.73 52.50
Pg 48 57.78 58.03 58.00
Bit for Whitworth pipe thread
90 074 18,75
Marking
of the thread
Internal diameter
[mm]
Drill diameter
for thread
drills according to DIN 336
[mm]
min max
Rp 1/16 6. 490 6.632 6.55
Rp 1/8 8.495 8.637 8.60
Rp 1/4 11.341 11.549 11.50
Rp 3/8 14.846 15.054 15.00
Rp 1/2 18.489 18.773
  Rp 3/4 23,975 24,259 24,00
  Rp 1 30,111 30,471 30,25
  Rp 11/4 38,772 39,132 39,00
  Rp 11/2 44,665 45,025 44,85
  Rp 2 56,476 56,836 56,50



Wiertło pod gwint rurowy B.С.П. по DIN 259 и DIN-ISO 228 (трубная резьба B.
S.P.) 4
Обозначение
резьбы
Внутренний диаметр
[мм]
Диаметр сверла
для резьбы
3 сверла по DIN 90 045 46
3
min max
G 1/16 6.561 6.843 6.80
G 1/8 8.566 8.848 8.80
G 1 / 4 11.445 11.890 11.80
G 3/8 14.950 15.395 15.25
G 1/2 18.631 19.172 19.00
G 5/ 8 20.587 21.128 21.00
G 3/4 24.117 24.658 24.50
G 7/8 27. 877 28.418 28.25
G 1 30.291 30.931 30.75
G 1_1 / 8 34.939 35.579 35.50
G 1_1 / 4 38.952 39.592 39.50
G 1_1 / 2 44.845 45.485 45.25
G 1_3 / 4 50.788 51.428 51, 00
G 2 56.656 57.296 57.00
G 2_1 / 4 62.752 63.392 63.00
G 2_1 / 2 72.226 72.866 73.00
G 2_3 / 4 78,576 79,216 79,00
Г 3 84,926 85,566 85,000

Какое сверло подходит для американской конической резьбы?

Drill bit for American taper thread, taper 1:16 (American Taper pipe Thread)
Reference
of thread
Drill diameter
for thread
[mm]
1/8 8. 50
1/4 11.10
3/8 14.50
1/2 17.75
3/4 23.00
1 29.00
1_1 / 4 38.00
1_1 / 2 44.00
2 56.00
Drill diameter for threading taps – Metric threads (for forming taps)
Эмпирическое правило:
Диаметр сверла = диаметр наружной резьбы минус 0,5 x шаг
Значения, приведенные в таблице, рассчитаны в соответствии с приведенным выше ego pattern
4 2300 72
Designation
of thread
Pitch
[mm]
Diameter
drill bits
[mm]
M 1 0. 25 0 , 88
M 1.1 0.25 0.98
M 1.2 0.25 1.08
M 1.4 0, 30 1.26
M 1.6 0.35 1.45
(M 1.7) 0.35 1.55
M 1 , 8 0.35 1.65
M 2 0.40 1.82
M 2.2 0.45 2,00
(М 2,3) 0,40 2,10
М 2,5 0,903
(M 2.6) 0.45 2.40
M 3 0.50 2.80
M 3.5 0.60 3. 25
M 4 0.70 3.70
M 5 0.80 4.65
M 6 1.00 5, 55
M 7 1.00 6.50
M 8 1.25 7.40
M 10 1.50 9.30
M 12 1.75 11.20
M 14 2.00 13.10
M 16 2.00 15.10
Указанные диаметры являются только базовыми значениями
.
Диаметр сверла
для метчиков
для формовки метчиков зависит от:
– заготовки
– профиля резьбы
– глубины отверстия
– толщины стенки
– необходимого внутреннего диаметра
резьбы Диаметры в скобках не
относятся к серия
стандартных диаметров ISO.
ISO thread drill bit metric fine – for thread former
× 0.5 93 832 90 074 M 12 × 1.5
Thread designation
thread
Diameter
thread drill
[mm]
M 4
3.80
M 5 × 0.5 4.80
M 6 × 0.5 5.80
M 8 × 0.5 7.80
M 6 × 0.75 5.65
M 8 × 0.75 7.65
M 10 × 0.75 9.65
M 8 × 1 7.55
M 10 × 1 9.55
M 12 × 1 11.55
M 14 × 1 13.55
M 16 × 1 15. 55
M 18 × 1 17.55
11.30
M 14 × 1.5 13.30
M 16 × 1.5 15.30
M 18 × 1 , 5 17.30
M 20 × 1.5 19.30
Unified American inch thread with normal pitch (UNC) – for formers
99
Designation
thread
Pitch
[mm]
Diameter
drill bits for
thread
[ mm]
2-56 UNC 0.454 1.97
3-48 UNC 0.529 2 , 26
4-40 UNC 0.635 2.55
5-40 UNC 0.635 2.87
6-32 UNC 0. 794 3.15
8-32 UNC 0.794 3.80 900 63
10-24 UNC 1,058 4,30
12-24 1,058 5.00
10063 5.00
10063
10063
10063. 16-18 UNC 1,411 7.25
3 / 8-16 UNC 1,588 8.75
Americe ISO unific Antific Antific Antific Antific Antific Anific Antific Anific Anific Anific Anific Anific Anific Anific Anific Anific Anific Arill Onific Arill Onific Arill Onific Arill Onifie Onific Arill Onifie inific nitific.
Designation
of thread
Pitch
[mm]
Diameter
drill bits
[mm]
4-48 UNF 0. 529 2.60
5-44 UNF 0.577 2,90
6-40 UNF 0,635 3,20
8-36 UNF 0,706 3,85
3,85 3,85 3,85 3,85 3,85 0.794 4.45
12-28 UNF 0.907 5.05
1 / 4-28 UNF 0.907 5.90
5 / 16-24 UNF 1.058 7.45
3 / 8-24 UNF 1.058 9.00
Сверла для трубной резьбы B.С.П. (G) – Для сформировщиков резьбов
9
Обозначение
Поток
ПИСЬ
[мм]
Диаметр
. Спики

[мм]

4 GARIST
.
G 1/8 0.907 9.30
G 1/4 1.337 12.50
G 3/8 1.337 16.00
G 1/2

Диаметр отверстий для резьбы в различных материалахПриведенная ниже таблица поможет вам выбрать правильное сверло в зависимости от материала.

74

M20

Thread

Drill diameter in mm

Aluminum

Cast iron, Bronze,
Brass

Steel, Malleable cast iron,

Alloys Zn

M3

2.3

2.4

2. 5

M3.5

2.7

2.8

2.9

M4

3.1

3.2

3.3

M4.5

3.5

3.6

3.7

M5

4.0

4.1

4.2

94 471 M5.5

4.3

4.4

4.5

M6

4.7

4.8

5.0

M7

5. 7

5.8

6.0

M8

6.4

6 , 5

6.7

M10

8.1

8.2

8.4

M12

9, 8

9.9

10.0

M14

11.4

11.5

11,75

M16

94 471 13.3

13.55

13.75

M18

14.8

15

15. 25

16.8

17.0

17.25

M24

20.3

20.25

20.5

At the end of the discussion of drill bits for threads, it is worth помня, что при ручном сверлении, в зависимости от условий и работоспособности руки, обрыв резьбы может привести к изменениям, колеблющимся вокруг предела от 0.05 мм до 0,5 мм.

В другой нашей статье мы описываем Типы резьбы

В другой нашей статье мы описываем Конструкция, типы и применение сверла

В другой нашей статье мы описываем: Сверла по дереву

В другой нашей статье мы опишите: Сверла по металлу

В другой нашей статье мы описываем: Настольная дрель и патрон

.

Размеры дюймовой резьбы UNF согласно ANSI B1.1 mikromierz.pl

Дюймовая резьба UNF (американский стандарт)
Резьба

определена в соответствии с американским стандартом ANSI B1.1. Обозначение «УНФ — Unified National Fine» переводится как единая тонкая нить. Резьба UNF является эквивалентом европейской метрической резьбы с мелким шагом. Он используется в производстве крепежных изделий, таких как болты, гайки, винты.Резьба UNF треугольная с углом при вершине 60°.

Номинальный диаметр Внешний диаметр [дюйм] Внешний диаметр [мм] Диаметр сверла
[мм]
ТПИ Градуировка
[мм]
0–80 UNF 0,060 1,524 1,25 80 0,317
1 – 72 UNF 0.073 1,854 1,55 72 0,353
2 – 64 UNF 0,068 2,184 1,90 64 0,397
3 – 56 UNF 0,099 2,515 2,15 56 0,453
4 – 48 UNF 0,112 2. 845 2,40 48 0,529
5 – 44 UNF 0,125 3,175 2,70 44 0,577
6 – 40 UNF 0,138 3,505 2,95 40 0,635
8 – 36 UNF 0,164 4,166 3.50 36 0,705
10 – 32 UNF 0,190 4.826 4.10 32 0,794
12-28 УНФ 0,216 5 486 4,70 28 0,907
1/4″ – 28 UNF 0,250 6.350 5,50 28 0.907
5/16″ – 24 УНФ 0,313 7 938 6,90 24 1,058
3/8″ – 24 UNF 0,375 9,525 8,50 24 1,058
7/16″ – 20 УНФ 0,438 11. 112 9,90 20 1.270
1/2″ – 20 UNF 0,500 12.700 11,50 20 1,270
9/16″ – 18 УНФ 0,563 14.288 12,90 18 1.411
5/8″ – 18 UNF 0,625 15.875 14,50 18 1.411
3/4″ – 16 УНФ 0,750 19.050 17,50 16 1,587
7/8″ – 14 УНФ 0,875 22.225 20.40 14 1,814
1″ – 12 УНФ 1.000 25 400 23,25 12 2.117
1 1/8″ – 12 UNF 1,125 28. 575 26,50 12 2.117
1 1/4 “- 12 UNF 1.250 31.750 29,50 12 2.117
1 3/8″ – 12 UNF 1,375 34,925 32,75 12 2.117
1 1/2 “- 12 UNF 1.500 38.100 36.00 12 2.117
.

Общие вопросы | Festo Poland

До сих пор я не был клиентом Festo. Как я могу приобрести продукцию Festo?

Продукцию можно приобрести через дилеров или непосредственно у Festo, например, зарегистрировавшись в качестве нового клиента в «Интернет-магазине».

Как я могу связаться с ближайшим филиалом Festo?

Все филиалы Festo можно найти на странице «Festo по всему миру».

Что такое фиктивная схема для логического модуля ИЛИ?

Пример электрической схемы

Как с помощью пневматических компонентов создать самоблокирующуюся петлю?

Пример электрической схемы

Где я могу найти руководства по эксплуатации и инструкции на веб-сайте Festo?

Руководства пользователя и руководства можно найти в меню «Поддержка» в разделе «Документация пользователя».

Где я могу найти информацию о ценах?

Все клиенты могут войти в интернет-магазин Festo. Информация о ценах и поставках доступна там.

В чем разница между резьбой G и R?
Резьба G имеет цилиндрическую форму в соответствии со стандартом EN-ISO 228-1. Резьба R имеет коническую форму в соответствии с ISO 7-1. Резьба 1/8″ описывается как G1/8 или R1/8.Наружная резьба G (цилиндрическая) может ввинчиваться только во внутреннюю резьбу G. Наружная резьба R (коническая) может ввинчиваться во внутреннюю резьбу G или R.
Какие размеры резьбы G?
Обозначение резьбы
Диаметр

[дюйм]


наружный диаметр
[мм]
Диаметр
гайка
[мм]
Диаметр
резьбового отверстия
[мм]
Катушки на 90 066 дюймов
Г 1/8 ” 1/8 9. 73 8,85 8,80 28
Г 1/4 ” 1/4 13.16 11,89 11.80 19
Г 3/8 ” 3/8 16,66 15.39 15.25 19
Г 1/2 ” 1/2 20,95 19.17 19.00 14
Г 3/4 ” 3/4 26. 44 24,66 24.50 14
Г 1″ 1 33,25 30,93 30,75 11
Г 1 1/4 ” 1 1/4 41,91 35,59 39,25 11
Г 1 1/2 ” 1 1/2 47.80 45,48 45,25 11
Г 2″ 2 59,61 57,29 57. 00 11
Какова максимальная длина резьбы фитингов?

Часть соединения, которая может быть ввинчена, например, в клапан, не должна превышать максимальную длину.Если используются соединители Festo, длина будет правильной.

Диаметр резьбы C макс [мм]
М3 3.3
М5 4.3
М7 5,8
Г 1/8 6.5
Г 1/4 8,0
Г 3/8 9,0
Г 1/2 10,5
Г 3/4 12,0
Г 1 13,0
Могут ли изделия Festo работать с азотом?

Азот можно использовать в качестве рабочей среды при соблюдении следующих ограничений:

  • Азот должен быть в газообразном состоянии
  • Рабочее давление и рабочая температура должны соответствовать значениям, указанным для сжатого воздуха в техпаспорте
  • Загрязнение азотом по остаточной влажности, остаточному содержанию масла и т. д.соответствует характеристикам в каталоге сжатого воздуха

При соблюдении вышеуказанных параметров изделия можно использовать без ограничения срока их службы.

Что означает ЛАБОРАТОРИЯ?
Эта аббревиатура относится к загрязнениям краски. Их можно найти в кремнии, в веществах, содержащих фтор, а также в некоторых маслах и смазках.Элементы, используемые в автомобильной промышленности и, в частности, в покрасочных цехах, не должны содержать веществ, повреждающих лакокрасочное покрытие.
Что означает CRC?

CRC означает класс коррозионной стойкости.

  • CRC 0: слабая защита или ее отсутствие. Нет коррозионного агента. Он применяется к небольшим, оптически незначительным стандартным деталям, таким как резьбовые штифты, стопорные кольца и цанги, которые обычно доступны на рынке в фосфоризированном или обжимном исполнении (возможно, смазанные маслом), а также к шарикоподшипникам (для компонентов
  • CRC 1: слабая безопасность. Небольшое количество коррозионного агента. Сухой внутренний транспорт или транспорт и хранение. Это также относится к частям под кожухами, в скрытых внутренних областях и частям, которые закрыты в приложении (например, приводные штифты).
  • CRC 2: средний уровень безопасности. Умеренное количество коррозионного агента. Применение внутри помещений, где возможно образование конденсата. Внешние видимые части с требованиями к декоративным поверхностям, которые вступают в непосредственный контакт с промышленной атмосферой.
  • CRC 3: Надежная защита. Большое количество агрессивного агента. Воздействие умеренно агрессивных веществ на открытом воздухе. Внешние видимые части, находящиеся в непосредственном контакте с промышленной атмосферой или такими средами, как растворители и чистящие средства, с акцентом на функциональные требования к поверхности.
  • CRC 4: максимальная безопасность. Особенно большое количество коррозионного агента. Воздействие экстремально агрессивных веществ на открытом воздухе. Детали, подвергающиеся воздействию агрессивных сред, напр.в химической или пищевой промышленности. Для таких применений может потребоваться защита с помощью специальных тестов (см. также FN940082) с подходящими средами.
Что такое стандартный литр?
Согласно DIN 1343
Festo
Согласно стандарту ISO 6358
Давление 1,01325 бар (абсолютное) 1,0 бар (абсолютное)
Температура 0°С 20°С
Газовая постоянная 287,07 Дж (кг·К) 288 Дж (кг·К)
Плотность 1,292 кг/м³ 1,185 кг/м³
Влажность воздуха 0% 65%
Какой серийный номер?

Серийный номер указывает период, в котором продукт был изготовлен. Подробную таблицу можно найти здесь

Предлагает ли Festo продукцию для чистых помещений?
Вся стандартная продукция Festo соответствует классу чистых помещений 10 000, как это определено федеральным стандартом 209 F Классы чистоты по взвешенным частицам (US FED-STD-209). Некоторые продукты соответствуют требованиям класса до 100, а компоненты класса до 0 доступны как часть индивидуального решения.
Какова классификация чистых помещений в соответствии с US FED-STD-209?
Возьмем, к примеру, класс 100: максимум 100 летучих частиц диаметром более 0,5 мкм допускается на кубический фут (куб. фут) воздуха (1 кубический фут соответствует объему 28,3 л).
Сколько весит сжатый воздух?
Один кубический метр воздуха (1000 литров) весит 1,292 кг (DIN 1343).
Что легче – влажный или сухой воздух?
При нагревании воздух становится легче. Воздух также становится светлее по мере увеличения его влажности. Следовательно, речь идет о невидимых частицах воды (газообразных), которые не следует путать с туманом (мельчайшими частицами жидкой воды). Воздух представляет собой смесь азота и кислорода с молекулярной массой около 29 г, в то время как молекулярная масса водяного пара составляет всего около 18 г.
Как создается давление в легких человека?
Легкие — природный компрессор, способный перерабатывать 100 л/мин. При этом создается давление 0,02–0,08 бар.
.Резьбы

дюймов много или только одна?

Дюймовая резьба много или только одна?

Мы часто встречаемся (как торговцы) с заказчиком, который хочет заказать, например, метчик дюймовый 1/2” . Он считает, что этого достаточно, чтобы определить его порядок. Он крайне удивлен, узнав, что существуют десятки типов дюймовой резьбы. Иногда нам кажется, что до сих пор он считал, что он есть и что он имеет это уникальное имя «дюйм».

Дюймовая резьба не была очень популярна в Польше во времена Польской Народной Республики. Фактически, единственной более широко известной была трубная резьба G диаметром дюймов, используемая в соединениях строительной гидравлики. В настоящее время многие технические решения поставляются в Польшу из англо-саксонских стран, из США, где система inch до сих пор является основной. Поэтому дюймовая резьба также очень часто используется в резьбовых соединениях. Вскоре оказалось огромное множество таких ниток.

Начнем рассмотрение с азов и ответим на следующие вопросы: что такое нить, как она устроена и зачем?

Резьба (от нем. Gewinde ) – винтовой нарез на цилиндрической или конической поверхности, наружной или внутренней. Правильная резьба: внутренняя и внешняя резьбы имеют такую ​​форму, чтобы они подходили друг к другу. Элемент с внутренней резьбой можно назвать гайкой , а элемент с наружной резьбой винтом .Вращение одного из элементов вызывает продольное смещение этого элемента по отношению к другому.

Резьба может быть интерпретирована как наклонная , намотанная на цилиндрическую поверхность . Поэтому механика резьбы идентична наклонной плоскости . Поэтому резьбовое соединение включено, наряду с наклонной плоскостью, в прямые станки (напр. Википедия).
Итак, мы можем умножить действие приложенной силы.В случае резьбового соединения приложенная сила – это сила, с которой мы вращаем один из элементов. Эта сила, конечно, создает определенный крутящий момент. Однако мы получаем гораздо большую продольную силу (вдоль оси симметрии резьбовых элементов), аналогичную тому, что происходит на наклонной плоскости.

Большинство резьб самоблокирующиеся . Что это значит?
Как уже упоминалось, наклон — это простая машина, которая служит для умножения прикладываемой силы. Когда мы прикладываем усилие, чтобы натянуть нить, мы получаем гораздо большую продольную силу, которая перемещает один из компонентов.
Что произойдет, если силу приложить наоборот, в том месте, где мы получили продольную силу?
Получим ли мы крутящий момент (т. е. вращение второго элемента, а значит, и определенную силу)?
Иногда желательно, но чаще всего категорически не .
Возьмем, к примеру, винтовой домкрат , например, чтобы поднять нашу машину. Что было бы, если бы нить не была самоблокирующейся? Продольная сила (поднимаемый груз) заставит болт вращаться, а вес сместится вниз.
Домкрат не о чем?
Это то, что самоблокирующийся . Мы получаем желаемое действие силы только в одном направлении. Обратное приложение силы не приведет к движению. Самоблокировка зависит от угла подъема резьбы и исчезает при определенном значении при его увеличении. Это широкая тема, охватывающая явления трения, форму контура и многое другое. Рамки данной статьи не позволяют дальнейшего развития этой темы.

На рисунке показан продольный разрез типичного треугольного резьбового соединения с углом при вершине 60 градусов. Это схема метрической резьбы, найденной в Польше.

Существуют также, как известно, нитки с другими формами: трапециевидные, круглые. Резьба, нарезанная на конической поверхности, создает чрезвычайно герметичные соединения, необходимые, например, в гидравлике. Иногда резьба в гайке цилиндрическая, а винт слегка конический с уклоном.
Каждая резьба имеет два основных параметра: номинальный диаметр (из которого мы можем определить наружный диаметр, т.е.метчик) и шаг в мм – P , или количество витков на дюйм (25,4 мм) – TPI

Клиенты также иногда называют дюймовую резьбу « Whitworth Thread» и считают, что это окончательное и достаточное определение типа резьбы. Ничто не может быть более неправильным! Под этим термином подразумевают еще несколько видов резьбы.

Остается самый точный и достаточный метод: работа с символами каталогов. Дюймовая (и метрическая) резьба имеет свою маркировку и символы.Например, достаточное имя для метрической крупной резьбы М10 . Точно так же и с дюймовой резьбой у нас всегда есть определенный набор букв и цифр.

Это набор из

дюймовой резьбы, найденной в Польше.

ACME – симметричная трапециевидная резьба,

BSF – дюймовая мелкая резьба Витворта

BSW – дюйма, гладкая резьба Уитворта

E – Резьба Эдисона, электротехническая,

G (или BSPP; BSP) – параллельная резьба BSPP,

NC – Специальная электрическая резьба

NPT – Трубная резьба Briggs, конусная

Pg – специальная установочная резьба, армированная,

R (или BSPT) – Наружная коническая трубная резьба Уитворта

Rc – Трубная резьба Уитворта, коническая внутренняя,

Rd – круглая резьба,

Rp – Резьба трубная, цилиндрическая внутри,

RW, FG – велосипедная резьба,

UN – Унифицированная резьба с приоритетным шагом,

UNC – дюймовая резьба, унифицированная гладкая,

UNEF – Дюймовая резьба, унифицированная, особо мелкая,

UNF – дюймовая резьба, унифицированная мелкая резьба,

UNS – Специальные унифицированные резьбы,

W – Коническая резьба для газовых клапанов,

К таким резьбам относятся:
– треугольный контур с углами при вершине 55° и 60°,
– симметричные и несимметричные трапециевидные резьбы,
– круглые, а также цилиндрические и конические резьбы.

Распространенной ошибкой при выборе резьбы является, например, путаница трубной резьбы Whitworth G (например, наружный диаметр G 1 “= 33,25 мм ) с дюймовой резьбой Whitworth BSW 900 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 25,40 мм ), либо с указанием наружного диаметра для резьбы, не имеющей такого диаметра в обозначении (например, UNC No 4 – 40 ). О скачке TPI тоже часто забывают.

Поэтому при указании размеров резьбы в дюймах обязательно указывайте шаг TPI в дополнение к номинальному диаметру. 90 195

Рассмотрим определение нескольких выбранных дюймовых резьб.

UNC No 4 – 40
Американская унифицированная стандартная резьба в соответствии со стандартами США ANSI B – 1.1.

Это дюймовый американский вариант обычной резьбы (как наша метрическая M), угол 60° ;
внешний диаметр ок. 2,845 мм (резьбовое отверстие Ø 2,35 мм ), шаг TPI = 40 ( P = 0,635 мм ).
Наш метрический аналог М3 имеет шаг Р=0,5мм.

UNC 3/4 – 10
См. выше согласно USA ANSI B – 1.1.

Резьба, как указано выше (обозначение немного отличается от диаметра около 10 мм),
наружный диаметр около 19,050 мм, ход TPI = 10 (P = 2,504 мм), угол профиля 60º .
Метрическая M20 имеет шаг P = 2,5 мм .

UNF № 12-28
Унифицированная американская мелкая резьба в соответствии с USA ANSI B – 1.1.

Мелкая резьба американского типа, внешний диаметр
. около . 5,486 мм, ход TPI = 28 (P = 0,907 мм), угол профиля 60°.

G 3/8”
Параллельная резьба Витворта по DIN – ISO 228.

Наша самая известная дюймовая резьба в течение длительного времени,
наружный диаметр ок. 26,44 мм, ход TPI = 14 (P = 1,814 мм), угол профиля 55°.

BSW 3/8 – 16
Крупная дюймовая резьба Whitworth по BS – 84: 1956.

Внешний диаметр примерно 9,525 мм, ход TPI = 16 (P = 1,588 мм), угол профиля 55 °.

Rp – 3/4”
Параллельная резьба Витворта в соответствии с DIN EN 10226-1.

Внешний диаметр примерно 26,441 мм, ход TPI = 14 (P = 1,814), угол профиля 55º.

NPT 3/8”
Коническая трубная резьба American Briggs согласно USA ANSI B – 1.20.1.

Наружный диаметр примерно 26,67 мм (обычная – это коническая резьба), шаг TPI = 14 (P = 1,814 мм), угол профиля 60º, наклон 1:16.

Сводка

При выборе соответствующего инструмента для изготовления дюймовой резьбы (метчик, плашка, режущая пластина) необходимо точно определить тип этой резьбы и ее основные параметры: наружный диаметр и шаг резьбы на дюйм.Несмотря на большое сходство между некоторыми типами, они не идентичны и не могут использоваться взаимозаменяемо.

.

Калькулятор диаметра в соответствии с различными стандартами

Калькулятор диаметра в соответствии с различными стандартами – хромосталь ISO
DN [мм] КАЛ DIN [мм] МЕТР [мм] DIN 11850 [мм] SMS [мм]
6 10,0 1/8”
8 13,5 ¼ ”
10 17,2 3/8” 14,0 10,0 10,0
15 21,3 ½ ” 20,0 18,0 18,0
20 26,9 ¾ ” 25,0 23,0 22,0
25 33,7 1 ” 30,0 28,0 28,0 25,0
32 42,4 1 ¼ ” 38,0 35,0 34,0 32,0
40 48,3 1 ½ дюйма 44,5 43,0 40,0 38,0
50 60,3 2 ” 57,0 54,0 52,0 51,0
63 63,5
76 76,1
65 76,1 2 ½ дюйма 76,1 69,0 70,0
80 88,9 3 ” 88,9 84,0 85,0
100 114,3 4 ” 108,0 104,0 104,0 101,6
125 139,7 5 дюймов 133,0 129,0 129,0 129,0
150 168,3 6 дюймов 159,0 154,0 154,0
200 219,1 8 дюймов 216,0 2074,0 204,0
250 273,0 10 дюймов 267,0 254,0 254,0
300 323,9 12 дюймов 318,0 304,0 304,0
350 355,6 14 дюймов 368,0 354,0 354,0
400 406,4 16 дюймов 419,0
450 457,2 18 дюймов 459,0
500 508,0 20 дюймов 521,0
600 609,6 24 дюйма 622,0
700 711,2 28 дюймов 720,0
800 812,8 32 ” 820,0
900 914,4 36 дюймов 920,0
1000 1016. 0 40 дюймов 1020.0
Этот веб-сайт использует файлы cookie для предоставления услуг в соответствии с Политикой использования файлов cookie.Вы можете определить условия для хранения или доступа к файлам cookie в своем браузере.
Выполняя юридическое обязательство в отношении персональных данных, сообщаю вам, что администратором ваших персональных данных является компания Cromo-Stal Sp. о.о. с местонахождением в Катовице по адресу ул.
Если вы хотите воспользоваться своим правом, отправьте информацию на адрес электронной почты [email protected] Полное содержание информационного обязательства: GDPR. × Я принимаю.

Смотрите также

  • Как выбрать горшок для орхидеи
  • Принтер печатает с черной полосой по краю что делать
  • Финишная шпаклевка под покраску стен как наносить
  • Подарок магарача виноград
  • Конструкция отмостки вокруг дома
  • Перегородка для душа из стекла
  • Когда укрывать клематисы на зиму
  • Заменить уплотнитель на окнах
  • Неомид или сенеж что лучше
  • Сделать крыльцо в частном доме своими руками
  • Как сажать розы черенками

Перевод дюймов в миллиметры для американской резьбы

Главная

Техническая информация

Американская резьба пересчет дюймов в миллиметры

Описание резьбы

Витков на 1 дюйм

Описание резьбы

Витков на 1 дюйм

Дюймы

мм

UNC
Американская стандартная крупная резьба

UNF
Американская стандартная мелкая резьба

UNEF
Американская очень мелкая резьба

Дюймы

мм

NPT
стандартная трубная резьба

No. 0

1.524

80

No. 1

1.854

64

72

1/16″

7.895

27

No. 2

2.184

56

64

No. 3

2. 515

48

56

1/8″

10.242

27

No. 4

2.845

40

48

No. 5

3.175

40

44

1/4″

13.616

18

No. 6

3.505

32

40

No. 8

4.166

32

36

3/8″

17.055

18

No. 10

4.826

24

32

No. 12

5.486

24

28

32

1/2″

21.223

14

1/4″

6.350

20

28

32

5/16″

7.938

18

24

32

3/4″

26. 568

14

3/8″

9.525

16

24

32

7/16″

11.112

14

20

28

1″

33.228

11 1/2

1/2″

12.700

13

20

28

9/16″

14. 288

12

18

24

1 1/4″

41.985

11 1/2

5/8″

15.875

11

18

24

11/16″

17.462

24

1 1/2″

48.054

11 1/2

3/4″

19. 050

10

16

20

13/16″

20.638

20

2″

60.092

11 1/2

7/8″

22.225

9

14

20

15/16″

23. 812

20

1″

25.400

8

12 (14 UNS)

20

1 1/8″

28.575

7

12

18

1 1/4″

31.750

7

12

18

1 3/8″

34. 925

6

12

18

1 1/2″

38.100

6

12

18

1 9/16″

39.688

18

1 5/8″

41.275

18

1 3/4″

44. 450

5

16

2″

50.800

4 1/2

16

2 1/4″

57.150

4 1/2

2 1/2″

63.500

4

в 1 дюйме = 25. 4 мм

Товар добавлен в корзину

Оформить заказПродолжить покупки

Вы подписались на товар

Продолжить покупки

Дюймовая резьба: размеры, таблица, ГОСТ

  1. Основные параметры
  2. Таблица размеров дюймовых и метрических резьб
  3. Отличия от метрической резьбы
  4. Технологии нарезки
  5. Классы точности и правила маркировки

Дюймовая резьба используется преимущественно для создания соединений труб: ее наносят как на сами трубы, так и на металлические и пластиковые фитинги, необходимые для монтажа трубных магистралей различного назначения. Основные параметры и характеристики резьбовых элементов таких соединений регламентирует соответствующий ГОСТ, приводя таблицы размеров дюймовой резьбы, на которые и ориентируются специалисты.

Сантехнические изделия с трубной дюймовой резьбой

Основные параметры

Нормативным документом, в котором оговариваются требования к размерам цилиндрической дюймовой резьбы, является ГОСТ 6111-52. Как и любая другая, дюймовая резьба характеризуется двумя основными параметрами: шагом и диаметром. Под последним обычно подразумевают:

  • наружный диаметр, измеряемый между верхними точками резьбовых гребней, находящихся на противоположных сторонах трубы;
  • внутренний диаметр как величину, характеризующую расстояние от одной самой нижней точки впадины между резьбовыми гребнями до другой, также находящихся на противоположных сторонах трубы.

Параметры дюймовой резьбы

Зная наружный и внутренний диаметры дюймовой резьбы, можно легко посчитать высоту ее профиля. Для вычисления данного размера достаточно определить разницу между такими диаметрами.

Второй важный параметр – шаг – характеризует расстояние, на котором друг от друга расположены два соседних гребня или две соседние впадины. На всем участке изделия, на котором выполнена трубная резьба, ее шаг не меняется и имеет одно и то же значение. Если такое важное требование не будет соблюдено, она будет просто нерабочей, к ней нельзя будет подобрать второй элемент создаваемого соединения.

Ознакомиться с положениями ГОСТ относительно дюймовых резьб можно, скачав документ в формате pdf по ссылке ниже.

ГОСТ 6111-52 Резьба коническая дюймовая с углом профиля 60°
Скачать

Таблица размеров дюймовых и метрических резьб

Узнать, как соотносятся метрические резьбы с различными видами дюймовых резьб, можно с помощью данных из приведенной ниже таблицы.

Сходные размеры метрических и различных разновидностей дюймовых резьб в диапазоне примерно Ø8-64мм

Отличия от метрической резьбы

По своим внешним признакам и характеристикам метрические и дюймовые резьбы имеют не так много отличий, к наиболее значимым из которых стоит отнести:

  • форму профиля резьбового гребня;
  • порядок расчета диаметра и шага.

Различия в профиле резьбы

При сравнении форм резьбовых гребней можно увидеть, что у дюймовой резьбы такие элементы являются более острыми, чем у метрической. Если говорить о точных размерах, то угол при вершине гребня дюймовой резьбы составляет 55°.

Параметры метрических и дюймовых резьб характеризуются различными единицами измерения. Так, диаметр и шаг первых измеряются в миллиметрах, а вторых, соответственно, в дюймах. Следует, однако, иметь в виду, что по отношению к дюймовой резьбе используется не общепринятый (2,54 см), а специальный трубный дюйм, равный 3,324 см. Таким образом, если, например, ее диаметр составляет ¾ дюйма, то в пересчете на миллиметры он будет соответствовать значению 25.

Чтобы узнать основные параметры дюймовой резьбы любого типоразмера, который фиксируется ГОСТом, достаточно заглянуть в специальную таблицу. В таблицах, содержащих размеры дюймовых резьб, приведены как целые, так и дробные значения. Следует иметь в виду, что шаг в таких таблицах приводится в количестве нарезанных канавок (ниток), содержащихся на одном дюйме длины изделия.

Чертеж. Основные параметры профиля по ГОСТу

Таблица 1. Основные размеры профиля резьбы

Таблица 2. Основные параметры трубной резьбы

Чтобы проверить, соответствует ли шаг уже выполненной резьбы размерам, которые оговаривает ГОСТ, этот параметр необходимо измерить. Для таких измерений, проводимых как для метрических, так и для дюймовых резьб по одному алгоритму, используются стандартные инструменты – гребенка, калибр, механический измеритель и др.

Проще всего измерить шаг трубной дюймовой резьбы по следующей методике:

  • В качестве простейшего шаблона используют муфту или штуцер, параметры внутренней резьбы которых точно соответствуют требованиям, которые приводит ГОСТ.
  • Болт, параметры наружной резьбы которого необходимо измерить, вкручивается в муфту или штуцер.
  • В том случае, если болт сформировал с муфтой или штуцером плотное резьбовое соединение, то диаметр и шаг резьбы, которая нанесена на его поверхность, точно соответствуют параметрам используемого шаблона.

Шаг дюймовой резьбы – это количество витков на дюйм

Если же болт не вкручивается в шаблон или вкручивается, но создает с ним неплотное соединение, то следует провести такие измерения, используя другую муфту или другой штуцер. По аналогичной методике измеряется и внутренняя трубная резьба, только в качестве шаблона в таких случаях применяется изделие с наружной резьбой.

Определить требуемые размеры можно при помощи резьбомера, представляющего собой пластину с зазубринами, форма и другие характеристики которых точно соответствуют параметрам резьбы с определенным шагом. Такая пластина, выступающая в роли шаблона, просто прикладывается к проверяемой резьбе своей зазубренной частью. О том, что резьба на проверяемом элементе соответствует требуемым параметрам, будет свидетельствовать плотное прилегание к ее профилю зазубренной части пластины.

Использование резьбомера для дюймовой резьбы

Для того чтобы измерить размер наружного диаметра дюймовой или метрической резьбы, можно использовать обычный штангенциркуль или микрометр.

Технологии нарезки

Резьба трубная цилиндрическая, которая относится к дюймовому типу (как внутренняя, так и наружная), может нарезаться ручным или механическим методом.

Нарезка резьбы вручную

Нарезание резьбы при помощи ручного инструмента, в качестве которого используется метчик (для внутренней) или плашка (для наружной), выполняется в несколько шагов.

  1. Обрабатываемая труба зажимается в тисках, а используемый инструмент фиксируется в воротке (метчик) или в плашкодержателе (плашка).
  2. Плашка надевается на конец трубы, а метчик вставляется во внутреннюю часть последней.
  3. Используемый инструмент вворачивается в трубу или навинчивается на ее конец посредством вращения воротка или плашкодержателя.
  4. Чтобы сделать результат более чистым и точным, можно повторить процедуру нарезания несколько раз.

Резьба м22 в дюймах

Главная » Разное » Резьба м22 в дюймах


Метрическая резьба и дюймовая – основные отличия


В данной статье будут рассмотрены такие понятия, связанные с резьбовым соединением, как метрическая и дюймовая резьба. Чтобы понять тонкости, связанные с резьбовым соединением, необходимо рассмотреть следующие понятия:

  • Коническая и цилиндрическая резьба;
  • Шаг резьбы;
  • Номинальный диаметр резьбы;
  • Метрическая резьба и дюймовая – на примерах.

Коническая и цилиндрическая резьба

Сам стержень с нанесенной на него конической резьбой представляет собой конус. Причем, согласно международным правилам, конусность должна составлять 1 к 16, то есть для каждых 16 единиц измерения (миллиметров или дюймов) с увеличением расстояния от начальной точки, диаметр увеличивается на 1 соответствующую единицу измерения. Получается, что ось, вокруг которой нанесена резьба и условная прямая, проведенная от начала резьбы до ее окончания по кратчайшему пути – не параллельны, а находятся друг ко другу под определенным углом. Если объяснять еще проще, то если бы у нас длина резьбового соединения составляла 16 сантиметров, а диаметр стержня в его начальной точке составлял бы 4 сантиметра, то в точке, где резьба заканчивается, диаметр ее составил бы уже 5 сантиметров.

Стержень с цилиндрической резьбой представляет из себя цилиндр, соответственно, конусность отсутствует.

Шаг резьбы (метрическая и дюймовая)

Шаг резьбы может быть крупным (или основным) и мелким. Под шагом резьбы понимается расстояние между витками резьбы от вершины витка до вершины следующего витка. Измерить его можно даже с помощью штангенциркуля (хотя есть и специальные измерители). Делается это следующим образом – измеряется расстояние между несколькими вершинами витков, а затем полученное число делится на их количество. Проверить точность измерения можно по таблице для соответствующего шага.


Шаг для метрической резьбы, мм
ОбозначениеШаг резьбы
М50,8 мм
М61,0 мм

Резьба трубная цилиндрическая по ГОСТУ 6357-52
Обозначение Число ниток N
на 1″
Шаг резьбы
S, мм
Наружный диаметр
резьбы, мм
Средний диаметр
резьбы, мм
Внутренний диаметр
резьбы, мм
G1/8″280,9079,7299,1488,567
G1/4″191,33713,15812,30211,446
G3/8″191,33716,66315,80714,951
G1/2″141,81420,95619,75418,632
G3/4″141,81426,44225,28124,119
G7/8″141,81430,20229,04027,878
G1″112,30933,25031,77130,292

Номинальный диаметр резьбы

В маркировке обычно присутствует номинальный диаметр, за который в большинстве случаев принимается наружный диаметр резьбы. Если резьба метрическая, то для измерения можно использовать обычный штангенциркуль со шкалами в миллиметрах. Также диаметр, как и шаг резьбы, можно посмотреть по специальным таблицам.

Метрическая и дюймовая резьба на примерах

Метрическая резьба – имеет обозначение основных параметров в миллиметрах. Для примера рассмотрим угловой фитинг с внешней цилиндрической резьбой EPL 6-GМ5. В данном случае EPL говорит о том, что фитинг угловой, 6-ка это 6 мм – внешний диаметр подключаемой к фитингу трубки. Литер “G” в его маркировке сообщает о том, что резьба цилиндрическая. «М» указывает на то, что резьба метрическая, а цифра «5» указывает на номинальный диаметр резьбы, равный 5-ти миллиметрам. Фитинги (из тех, что имеются у нас в продаже) с литерой “G” также снабжены резиновым уплотнительным кольцом, а потому не требуют фум-ленты. Шаг резьбы в данном случае равен – 0,8 миллиметров.

Основные параметры дюймовой резьбы, соответственно названию – указываются в дюймах. Это может быть резьба на 1/8, 1/4, 3/8 и 1/2 дюйма и т.д. Для примера возьмем фитинг EPKB 8-02. EPKB – это разновидность фитинга (в данном случае разветвитель). Резьба коническая, хотя к этому и нет отсылки с помощью литеры “R”, что было бы грамотнее. 8-ка – говорит о том, что внешний диаметр подключаемой трубки – 8 миллиметров. А 02 – о том, что присоединительная резьба на фитинге 1/4 дюйма. Согласно таблице, шаг резьбы составляет 1,337 мм. Номинальный диаметр резьбы составляет 13,157 мм.



Таблица перевода маркировки резьбы фитинга в дюймы
Маркировка резьбы фитингаРезьба в дюймах
011/8″
021/4″
033/8″
041/2″

Профили конической и цилиндрической резьб совпадают, что позволяет свинчивать между собой фитинги с конические резьбой и цилиндрической.

Размеры гаек м 22 mm


Шаг резьбы

Расстояние между соседними одноименными боковыми сторонами профиля в направлении, параллельном оси резьбы той же винтовой поверхности.

2.51.5
2.5
d (мм)
Номинальный диаметр резьбы (мм)

Диаметр воображаемого цилиндра, описанного вокруг вершин наружной резьбы или вписанного во впадины внутренней резьбы, а также диаметр, условно характеризующий размеры резьбы и используемый при ее обозначении.

22-23.722-23.8
e (мм)
Диаметр описанной окружности гайки (мм)

Диаметр воображаемого цилиндра, описанного вокруг головки детали.

36.0337.3
m (мм)
Высота гайки (мм)

Часть детали, служащая для передачи на него крутящего момента. Имеет лыски под гаечный ключ или шлиц для отвёртки. Формы головки и шлица могут быть очень разнообразны.

16.9-1819.8
S (мм)
Размер под ключ (мм)

Определяющий размер квадратных, шестигранных болтов, гаек – это расстояние между параллельными гранями.

3234

Полезная таблица — диаметр резьбы и шаг. — Bezhelme.ru

Многие из вас сталкивались с нарезанием внутренней резьбы с помощью метчика и у многих возникал вопрос — какого диаметра должно быть сверло под резьбу, к примеру М8 или М10. Ведь при нарезке резьбы первоначальной задачей становится сверление отверстия подходящего диаметра, чтобы метчик резал металл не слишком туго и в то же время не болтался. Поэтому расскажу, как можно самому высчитать правильный диаметр сверла под любую метрическую резьбу.

На самом деле все просто, как вы знаете, параметров резьбы всего 2: это диаметр и шаг. Еще можно заметить(для тех кто не знает), что резьба бывает стандартная(со стандартным шагом) и любая другая. К примеру, стандартная резьба для 10 мм — это 1.5мм, то есть М10*1.5. Но ведь встречается довольно часто резьба 10*1.25 и 10*1. Буква М на резьбе означает, что резьба метрическая. А бывает еще трубная(читать про трубные плашки). Ну а в этой статье мы разберем все нюансы нарезания метрической резьбы и конечно же узнаем, как вычислить диаметр сверла под резьбу.

Значит, как я уже говорил, в основу расчетов берем диаметр и шаг. Просто вычитаем из диаметра шаг резьбы и полученная цифра будет диаметром требуемого сверла. Давайте посчитаем диаметр сверла под резьбу М8(стандартная).

8 минус 1.25(стандартный шаг) получаем 6.75 мм — именно такое сверло нужно, чтобы нарезать резьбу М8. А например, резьба 8*1 — сверло получится диаметром 7 мм. Надеюсь, все понятно. Также предоставлю вам нужную табличку стандартных резьб(то есть вы сможете узнать, какой шаг стандартный у определенного диаметра) и диаметр сверл для них.

Таблица стандартной резьбы и диаметр сверла для них.

диаметр резьбышаг резьбысверло под резьбу
М20. 451.5 мм
М30.52.5 мм
М40.73.3 мм
М50.84.2 мм
М615 мм
М716 мм
М81.256.7-6.8
М91.257.7-7.8
М101.58.5
М111.59.5
М121.7510.2-10.3
М14212 мм
М16214 мм
М182.515.5
М202.517.5
М222.519.5
М24321
М27324 мм
М303.526.5
М333.529.5
М36432 мм







Помимо стандартной резьбы встречаются шаги 0. 75(для мелких резьб до М10), 1 мм, 1.25 мм, 2 мм(у крупных метчиков и плашек).

Надеюсь, данная статья помогла вам самостоятельно рассчитать требуемый диаметр сверла под нарезаемую резьбу. Кстати, резьбу нарезайте не «на сухую», а подливайте машинного или бытового масла. Это снизит нагрузку на метчик-плашку, да и резать так гораздо легче.

Подбор резьбы кабельных вводов

Кабельные вводы используются для ввода кабеля в оболочку электрооборудования. Существует два вида ввода:

Кабельные ввода используются для ввода кабеля в оболочку электрооборудования. Существует два вида ввода:

  1. Непосредственный (рис 1) – когда на оболочке нарезается резьба, соответствующая выбранному типу кабельного ввода (NPT, PG, M, G) применяется для “толстостенных” оболочек, обычно толще 5 мм.
  2. С помощью контргайки (рис 2)- когда в оболочке изготавливается отверстие, а кабельный ввод крепится при помощи контргайки, с обратной стороны оболочки.

рис. 1

1 – оболочка с резьбой
2 – Кабельный ввод

рис. 2

1 – оболочка с отверстием
2 – Кабельный ввод
3 – Контргайка

В настоящее время на рынке существует много различных исполнений кабельных вводов, большинство из них имеют импортную резьбу типа NPT или PG. Так как наиболее используемым является второй тип ввода в оболочку, для потребителя тип резьбы становится не главным определяющим фактором для выбора типа ввода. Достаточно подобрать отверстие нужного диаметра, чтобы перейти с одного типа на другой.

Параметры различных типов резьбы приведены в таблицах.

Метрическая ISO 965 (Metric) Используется на территории России и нескольких европейских стран.

Тип Внешний диаметр
резьбы,D мм
Шаг, P мм Максимальный диаметр
отверстия в оболочке, мм
М12 12 1,5 12,5
М16 16 1,5 16,7
М20 20 1,5 20,7
М22 22 1,5 22,7
М25 25 1,5 25,7
М30 30 1,5 30,7
М32 32 1,5 32,7
М42 42 1,5 42,7
М48 48 1,5 48,7

Резьба дюймовая трубная конусная NPT ANSI B 1. 20.1 — американский стандарт на резьбу

Тип Внешний диаметр резьбы, мм Шаг, мм Максимальный диаметр
отверстия в оболочке, мм
1/2″ 21,34 1,81 22,04
3/4″ 26,67 1,81 27,37
1″ 33,40 2,2 34,10
1 1/4″ 42,15 2,2 42,86
1 1/2″ 48,26 2,2 48,96
2″ 60,33 2,2 61,03
2 1/2″ 73,03 3,18 73,73
3″ 88,90 3,18 89,60
3-1/2″ 101,60 3,18 102,60
4″ 114,30 3,18 115,30

Резьба PG DIN 40430 немецкий стандарт на резьбу (не рекомендуется использовать)

31 декабря 1999 года стандарт VDE 0619, включающий в себя стандарты DIN 46319 для метрических размеров и DIN 46320 для PG-размеров был отменен.

Тип Внешний диаметр резьбы, мм Шаг, мм Максимальный диаметр отверстия в оболочке, мм
PG7 12,5 1,27 13,2
PG9 15,2 1,41 15,9
PG11 18,6 1,41 19,3
PG13 20,4 1,41 21,1
PG16 22,5 1,41 23,2
PG21 28,3 1,59 29,0
PG29 37,0 1,59 37,7
PG36 47,0 1,59 47,7
PG42 54,0 1,59 54,7
PG48 59,3 1,59 60,0

Резьба трубная цилиндрическая G ISO 228 Английский стандарт, широко применяется при нарезке резьбы на трубах

Тип Внешний диаметр резьбы, мм Шаг, мм Максимальный диаметр отверстия в оболочке, мм
G 1/4 13,157 1,337 13,6
G 3/8 16,662 1,337 17,1
G 1/2 20,955 1,814 21,4
G 3/4 26,441 1,814 26,9
G 1 33,249 2,309 33,7
G 1 1/4 41,910 2,309 42,4
G 1 1/2 47,803 2,309 48,3
G 2 59,614 2,309 60,1

NPT Американская трубная коническая несамоуплотняющаяся резьба
по стандарту ANSI B 1. 20.1

Тип Наружный диаметр резьбы, мм Шаг, мм Максимальный диаметр отверстия в оболочке, мм
1/16″ NPT 7,895 0,941 6,00
1/8″ NPT 10,242 0,941 8,25
1/4″ NPT 13,616 1,411 10,70
3/8″ NPT 17,055 1,411 14,10
1/2″ NPT 21,223 1,814 17,40
3/4″ NPT 26,568 1,814 22,60
1″ NPT 33,228 2,209 28,50
1 1/4″ NPT 41,985 2,209 37,00
1 1/2″ NPT 48,054 2,209 43,50
2″ NPT 60,092 2,209 55,00

Кабельный ввод – это просто!

Как определить размер «под ключ» болта и гайки?

Любому человеку, даже не связанному с механикой, приходится в обычной жизни откручивать и закручивать болты и гайки. Для этого чаще всего мы используем гаечный ключ, разновидностей которого сегодня насчитывается около пятнадцати. Классический и самый распространенный инструмент – это двусторонний рожковый ключ, который найдется в инструментальном ящичке каждого мужчины. Размеры его рабочих профилей нанесены на его рукоятку, например: 7х8 или 17х19 и т.д. Эти цифры обозначают расстояние от одной губки до другой в миллиметрах.

Размер ключа на 24

В технических справочниках крепежа размер «под ключ» обозначается буквой «S». Но на самих крепежных деталях мы его не увидим. Механики со стажем могут по величине головки крепежа визуально определить «ключ на сколько» нужно взять для болта М10, М12 или М16? А малоопытные мастера могут легко ошибиться в выборе. А когда соединение находится в труднодоступном месте, придется подбирать инструмент методом проб. Если маленький ключ просто не налезет, то большой при неплотном прилегании может «слизать» грани детали и тогда дальнейшее отвинчивание может быть проблематично.

Маркировка шестигранного ключа

Определение номера ключа по диаметру резьбы крепежа

Размер «под ключ» у шестигранного болта или гайки – это расстояние между двумя параллельно лежащими гранями. Быстро и точно узнать его, не прибегая к линейке или штангенциркулю, можно по диаметру резьбовой части, которая указана в технической информации к крепежной детали. Дело в том, что каждому стандартному диаметру резьбы соответствует определенный размер рабочего профиля крепежа – основной (нормальный), уменьшенный и увеличенный. Болты с уменьшенным и увеличенным размером головки встречаются гораздо реже.

По таблице можно легко определить, какой размер гаечного ключа подойдет для того или иного болта от М1 до М110.

Таблица 1. Размеры под ключ для метрических болтов и гаек.

 Диаметр резьбы, М                                                 Размер под ключ
 основной S, мм  уменьшенный S, мм  увеличенный S, мм
    М1     3. 2     -     -
    М1.2     3.2     –      -
    М1.4     3.2     –      -
    М1.6     3.2     –      -
    М2     4     –      -
    М2.5     5     –      -
    М3     5. 5     –      -
    М4     7     -     -
    М5     8     -     -
    М6     10     -     -
    М7     11     -     -
    М8     13     12     -
    М10     17 (16)     14     -
    М12     19 (18)     17     21 (22)
    М14     22 (21)     19     24
    М16     24     22     27
    М18     27     24     30
    М20     30     27     32 (34)
    М22     32 (34)     30     36
    М24     36     32     41
    М27     41     36     46
    М30     46     41     50
    М33     50     -     55
    М36     55     50     60
    М39     60     55     65
    М42     65     60     70
    М48     75     -     75
    М52     80     –      80
    М56     85     –      -
    М60     90     –      -
    М64     95     –      -
    М68     100     –      -
    М72     105     –      -
    М76     110     -     -
    М80     115     -     -
    М85     120     -     -
    М90     130     -     -
    М95     135     -     -
    М100     145     -     -
    М105     150     -     -
    М110     155     -     -

Некоторые современные стандарты ISO устанавливают другие размеры шестигранных головок, в таблице они прописаны в скобках.

Размеры зева гаечных ключей определены в стандарте ГОСТ 6424-73. При правильном подборе зазор между рабочими губками инструмента и гранями крепежа не превышает 0.1 – 0.3 мм.

Подбор дюймовых гаечных ключей

Размер дюймового гаечного ключа выражен в дюймах и обозначает не ширину зева ключа, а диаметр резьбы дюймового крепежа, для работы с которым он предназначен. Шестигранный рабочий профиль дюймовых болтов и гаек отличается по размеру от профиля метрического стандарта на доли миллиметров. Поэтому метрические гаечные ключи либо будут неплотно прилегать к граням дюймового крепежа, либо вообще не налезут. Для работы с ним нужны дюймовые ключи и торцевые головки.

Таблица 2. Резьба UNC/UNF и размер гайки под ключ.

Диаметр резьбы (размер ключа), дюйм  Размер гайки под ключ, дюйм  Размер гайки под ключ, мм
 1/4  7/16  11. 11
 5/16  1/2  12.7
 3/8  9/16  14.29
 7/16  5/8  15.88
 1/2  3/4  19.05
 9/16  13/16  20.63
 5/8  15/16  23.81
 3/4  1 1/8  28.58
 7/8  1 5/16  33.34
 1  1 1/2  38.10
 1 1/8  1 11/16  42. 86
 1 1/4  1 7/8  47.63
 1 3/8  2 1/16  52.39
 1 1/2  2 1/4  53.15
 1 3/4  2 5/8  66.68
 2  3  76.20
 2 1/4  3 3/8  85.73
 2 1/2  3 3/4  95.25
 2 3/4  4 1/8  104.76
 3  4 1/2  114.30

Размеры ключей для болтов с внутренним шестигранником

В машиностроении и приборостроении наряду с шестигранным крепежом широко применяются болты с цилиндрической головкой, для завинчивания которых используют угловой ключ-шестигранник. Они изготавливаются по стандартам DIN 912 или ГОСТ 11738-84, согласно которым каждому диаметру резьбы должен соответствовать определенный размер «под ключ» (расстояние между противоположными гранями внутреннего шестигранника).

Имбусовый ключ с шариком для винтов под внутренний шестигранник

Таблица соответствия:

 Резьба, М  М4  М5  М6  М8  М10  М12  М14  М16  М18  М20  М22  М24  М27  М30  М33  М36
 Размер под ключ, мм  3  4  5  6  8  10  12  14  14  17  17  19  19  22  24  27

Прежде чем приступить к разборке какого-то узла автомобиля, обслуживанию велосипеда или к ремонту садовой техники не лишним будет убедиться в наличии всех необходимых инструментов. При этом хорошо иметь под рукой таблицы размеров «под ключ» для болтов и гаек. При ремонте старой техники часто встает проблема выкручивания поврежденных деталей. Для работы с крепежом со стертыми гранями в магазине «Крепком» можно приобрести специальные торцевые головки со спиральным профилем AN0400120, а для извлечения болтов с сорванными головками предлагаем набор резьбовых экстракторов AG010048.

Имбусовый ключ Bondhus

Полезные советы Обновлено: 16.02.2022 11:28:09

Проектирование: О болтах, гайках, резьбах

О болтах, гайках, резьбах

Диаметр резьбы
Все резьбовые крепежные детали имеют внутренний (гайки) и наружный (шпильки и болты) диаметр резьбы. В зависимости от назначения и нормативного документа, по которому изготавливается продукция, резьба может быть метрической и дюймовой. Метрический шаг резьбы измеряется в миллиметрах, а дюймовый — в дюймах.
Пример: М12 — метрическая резьба с номинальным диаметром 12 мм ; 3 / 4 ” — дюймовая резьба с номинальным диаметром 3 / 4 дюйма.
Шаг резьбы — расстояние между двумя соседними вершинами резьбы.
В зависимости от назначения крепежного изделия большинство нормативных документов предусматривает возможность изготовления крепежа с различным шагом резьбы (крупный или мелкий шаг резьбы). Как правило, крупный шаг резьбы является основным и при заказе изделия не указывается. В отдельных случаях может быть выполнен шаг резьбы отличный от рекомендованного нормативными документами.
Пример: болт М12×1,25 — болт с метрической резьбой, номинальным диаметром 12 мм и мелким шагом резьбы 1,25 мм .
Размер «под ключ» равен диаметру вписанной окружности. Как правило, для каждого номинального диаметра резьбы предусмотрена одна величина «под ключ».
Пример: для гайки с номинальным диаметром резьбы 16 мм предусмотрен размер «под ключ» S, равный 24 мм .
Длина болта — длина, которая указывается в обозначении изделия при заказе, в большинстве случаев не является габаритной характеристикой. Преимущественно длина болта, указываемая в обозначении изделия, равна длине стержня болта, т. е. высота головки болта в расчет не берется.
Пример: для болта М12х120 — длина стержня болта равна 120 мм , при этом общая габаритная длина больше на высоту головки болта на 7,5 мм , т. е. общая габаритная длина равна 127,5 мм . На рис. 3: l — длина болта; l+ к = общая габаритная длина болта.
Соответствие номера ключа размеру резьбы
Резьба
Размер ключа
М4
7
М5
М6
10
М7
11
М8
13
М10
17 (16)
М12
19 (18)
М14
22 (21)
М16
24
М18
27
М20
30
М22
32 (34)
М24
36
М27
41
М30
46
Крутящие моменты для затяжки фланцевых болтов на трубопроводах ПВХ
Рекомендуемые значения (от FIP)
                                 Размер
        Крутящий момент
16
15
20
15
25
15
32
15
40
20
50
30
63
35
75
40
90
40
110
40
125
50
140
50
160
60
200
70
225
70
250
80
315
100
Погрешность +/- 10%

Таблицы моментов затяжки болтов динамометрическим ключом

Момент затяжки – это усилие, которое прикладывается к резьбовому соединению при его завинчивании. Если закрутить крепеж с меньшим усилием, чем это необходимо, то, под воздействием вибраций, резьбовое соединение может раскрутиться, не обеспечивая нужную герметичность между скрепляемыми деталями, что может привести к тяжелым последствиям. Наоборот, если приложить к метизу большее усилие, чем требуется, произойдет разрушение резьбового соединения или скрепляемых деталей, например, может произойти срыв резьбы или появление трещин в деталях.

Для каждого размера и класса прочности резьбового соединения указаны определенные моменты затяжки. Все значения занесены в специальную таблицу усилий для затяжки динамометрическим ключом. Обычно, класс прочности болта указывается на его головке.

Классы прочности для метрических болтов

Класс прочности указывается цифрами на головке.

Классы прочности для дюймовых болтов

Информация о прочности выполнена в виде насечек на головке.

Резьбовые соединения затягивают стрелочным, предельным или цифровым динамометрическим ключом.

Таблица усилий затяжки метрических болтов

Усилие указано в Ньютон-метрах.


Таблица усилий затяжки дюймовых болтов


SAE
класс болтов

1 или 2

5

6 или 7

8

Размер

Усилие

Усилие

Усилие

Усилие

(дюймы)-(резьба)
1/4 – 20
      – 28

Ft-Lb
5
6

Кг/м
0. 6915
0.8298

Н/м
6.7791
8.1349

Ft-Lb
8
10

Кг/м
1.1064
1.3830

Н/м
10.8465
13.5582

Ft-Lb
10

Кг/м
1.3630

Н/м
13.5582

Ft-Lb
12
14

Кг/м
1.6596
1.9362

Н/м
16.2698
18.9815



5/16 – 18
      -24

11
13

1. 5213
1.7979

14.9140
17.6256

17
19

2.3511
2.6277

23.0489
25.7605

19

2.6277

25.7605

24
27

3.3192
3.7341

32.5396
36.6071



3/8 – 16
      – 24

18
20

2.4894
2.7660

24.4047
27.1164

31
35

4. 2873
4.8405

42.0304
47.4536

34

4.7022

46.0978

44
49

6.0852
6.7767

59.6560
66.4351



7/16 – 14
      – 20

28
30

3.8132
4.1490

37.9629
40.6745

49
55

6.7767
7.6065

66.4351
74.5700

55

7. 6065

74.5700

70
78

9.6810
10.7874

94.9073
105.7538



1/2 – 13
      – 20

39
41

5.3937
5.6703

52.8769
55.5885

75
85

10.3785
11.7555

101.6863
115.2445

85

11.7555

115.2445

105
120

14. 5215
16.5860


142.3609
162.6960



9/16 – 12
      – 18

51
55

7.0533
7.6065

69.1467
74.5700

110
120

15.2130
16.5960

149.1380
162.6960

120

16.5960

162.6960

155
170

21.4365
23.5110

210.1490
230. 4860



5/8 – 11
      – 18

83
95

11.4789
13.1386

112.5329
128.8027

150
170

20.7450
23.5110

203.3700
230.4860

167

23.0961

226.4186

210
240

29.0430
33.1920

284.7180
325.3920



3/4 – 10
      – 16

105
115

14. 5215
15.9045

142.3609
155.9170

270
295

37.3410
40.7985

366.0660
399.9610

280

38.7240

379.6240

375
420

51.8625
58.0860

508.4250
568.4360



7/8 – 9
      – 14

160
175

22.1280
24.2025

216.9280
237.2650

395
435

54. 6285
60.1605

535.5410
589.7730

440

60.8520

596.5520

605
675

83.6715
93.3525

820.2590
915.1650



1 – 8
    – 14

236
250

32.5005
34.5750

318.6130
338.9500

590
660

81.5970
91.2780

799.9220
849.8280

660

91. 2780

894.8280

910
990

125.8530
136.9170

1233.7780
1342.2420



Для закручивания резьбовых соединений в соответствии с данными таблиц необходимо использовать специальный инструмент – динамометрический ключ.

Ниже представлены популярные модели ключей, диапазоны которых перекрывают большинство значений определенных моментов затяжки. Максимальную точность передачи крутящего момента обеспечивают электронные динамометрические ключи.



Таблицы моментов затяжки колес


Примерные значения для легковых автомобилей

Для легковых автомобилей используют ключи с присоединительным квадратом 1/2. Самыми популярными ключами являются модели с затяжкой до 200-210 Нм, например, ключи с диапазоном 28-210 или 42-210. Ниже представлены варианты подобных ключей.




Примерные значения для грузовых автомобилей и автобусов

Для коммерческого транспорта используют ключи с присоединительным квадратом 1/2, 3/4 и даже 1 дюйм. Ниже представлены варианты ключей для автобусов, коммерческих и грузовых автомобилей.




Порядок затяжки

Компания AIST располагает широким ассортиментом профессиональных ключей для выполнения различных работ с резьбовыми соединениями. У нас всегда возможно подобрать необходимый динамометрический ключ для автомобиля, как для легкового, так и для грузового транспортного средства.

*Значения таблиц моментов затяжки носят информационный характер, без ссылки на какой-либо ГОСТ.

Полезные статьи:

Как измерить резьбу? Практические советы 9000 1

Если вы не знаете, как измерить нить и сделать это правильно, читайте дальше. Измерение резьбы является важной частью правильного распознавания резьбы, если вы не уверены, что у вас есть.

Измерение самой резьбы — довольно простая операция, и мы должны измерить 2 измерения: внутренний или внешний диаметр резьбы и шаг резьбы. Затем полученные значения следует сравнить с таблицей потоков.

Мы обсудим измерение резьбы на примере болта с крупной метрической резьбой M12.

  1. Измерение диаметра резьбы

Для этого измерения лучше всего использовать штангенциркуль (не важно, нониусный или электронный, точности до ±0,05 мм вполне достаточно). Чаще всего измеренное среднее может отклоняться от номинального значения даже на 0,1-0,4 мм).

Измеренный диаметр Fi 11,77 мм

  1. Измерение шага резьбы

Шаг резьбы может быть выполнен 2-мя способами, с рисунком резьбы или штангенциркулем.

Шаблон резьбы имеет клапаны шаблона с шаблоном шага резьбы.

В первую очередь мы проверяем лопасти с метрической резьбой, потому что они более популярны в Европе. Подгоняем шаг резьбы шаблона и измеряемой резьбы так, чтобы они совпадали и считываем значение шага с шаблона.

В нашем случае лезвие с рисунком 1,75 лучше всего подходит к винту.

Результат считывания P-1,75 мм.

  1. Считайте измеряемую резьбу

Обобщая информацию о том, как измерить резьбу – из таблицы читаем резьбу у нас по измеренному диаметру, а затем корректируем шаг резьбы.

Из примера читаем диаметр вала 11,77 мм и шаг Р-1,75 мм. Из таблицы ниже видно, что у нас резьба M12.

В таблице ниже перечислены наиболее распространенные размеры резьбы, такие как метрическая обычная M, метрическая мелкая MF с углом резьбы 60° (используется в винтах, машинных соединениях и т. д.) и G-трубчатая, используемая в гидравлических соединениях с углом резьбы 55°.

Таблица резьб M, MF, G

Метрическая резьба M ISO DIN-13
Размер резьбы Резьба P [мм] Диаметр отверстия [мм] Диаметр вала [мм]
М 1 0,25 0,75 0,96
М 1. 1 0,25 0,85 1,05
М 1,2 0,25 0,95 1,15
М 1,4 0,3 1,1 1,35
М 1,6 0,35 1,25 1,55
М 1,8 0,35 1,45 1,75
М 2 0,4 1,6 1,95
М 2.2 0,45 1,75 2,15
M 2,5 0,45 2,05 2,42
М 3 0,5 2,5 2,92
М 3,5 0,6 2,9 3,41
М 4 0,7 3,3 3,9
M 4,5 0,75 3,8 4,4
М 5 0,8 4,2 4,9
М 6 1 5 5,88
М 7 1 6 6,88
М 8 1,25 6,8 7,86
М 9 1,25 7,8 8,86
М 10 1,5 8,5 9,85
М 11 1,5 9,5 10,85
М 12 1,75 10,2 11,83
М 14 2 12 13,82
М 16 2 14 15,82
М 18 2,5 15,5 17,79
M20 2,5 17,5 19,79
M22 2,5 19,5 21,79
M24 3 21 23,76
M27 3 24 26,76
М30 3,5 26,5 29,73
М33 3,5 29,5 32,73
М36 4 32 35,7
М39 4 35 38,7
M42 4,5 37,5 41,68
М45 4,5 40,5 44,68
М48 5 43 47,66
М52 5 47 51,66
М56 5,5 50,5 55,65
М60 5,5 54,5 59,65
М64 6 58 63,62
М68 6 62 67,62
MF Мелкая резьба ISO Метрическая резьба DIN-13
M 3 × 0,35 0,35 2,65 3,43
M 4 × 0,5 0,5 3,5 3,92
M 4,5 × 0,5 0,5 4 4,43
M 5 × 0,5 0,5 4,5 4,92
M 5 × 0,75 0,75 4,25 4,91
M 5,5 × 0,5 0,5 5 5,43
M 6 × 0,5 0,5 5,5 5,95
M 6 × 0,75 0,75 5,2 5,9
M 7 × 0,75 0,75 6,2 6,9
M 8 × 0,75 0,75 7,2 7,9
M 8 × 1 1 7 7,88
M 9 × 075 0,75 8,2 8,9
M 9 × 1 1 8 8,88
M 10 × 0,75 0,75 9,2 9,9
M 10 × 1 1 9 9. 88
M 10 × 1,25 1,25 8,8 9,86
M 11 × 0,75 0,75 10,2 10,91
M 11 × 1 1 10 10,88
M 12 × 1 1 11 11,88
M 12 × 1,25 1,25 10,8 11,86
M 12 × 1,5 1,5 10,5 11.85
M 14 × 1 1 13 13,88
M 14 × 1,25 1,25 12,8 13,85
M 14 × 1,5 1,5 12,5 13,85
M 15 × 1 1 14 14,85
M 15 × 1,5 1,5 13,5 14,85
M 16 × 1 1 15 15,88
M 16 × 1,25 1,25 14,75 15,86
M 16 × 1,5 1,5 14,5 15,85
M 17 × 1 1 16 16,88
M 17 × 1,5 1,5 15,5 16,85
M 18 × 1 1 17 17,88
M 18 × 1,5 1,5 16,5 17,85
M 18 × 2 2 16 17,82
M 20 × 1 1 19 19,8
M 20 × 1,5 1,5 18,5 19,85
M 20 × 2 2 18 19,82
M 22 × 1 1 21 21,88
M 22 × 1,5 1,5 20,5 21,85
M 22 × 2 2 20 21,82
M 24 × 1 1 23 21,88
M 24 × 1,5 1,5 22,5 23,85
M 24 × 2 2 22 23,82
M 25 × 1 1 24 24,88
M 25 × 1,5 1,5 23,5 24,85
M 25 × 2 2 23 24,82
M 26 × 1,5 1,5 24,5 25,85
G-трубчатая резьба DIN-ISO 228
Г-1/8″ 0,907 8,8 9,62
Г-1/4″ 1,337 11,8 13. 03
Г-3/8″ 1,337 15,25 16,54
Г-1/2″ 1,814 19 20,81
Г-5/8″ 1,814 21 22,77
Г-3/4″ 1,814 24,5 26,3
Г-7/8″ 1,814 28,25 30.06
Г-1″ 2,309 30,75 33,07
Г-1.1/8″ 2,309 35,5 37,72
Г-1,1/4″ 2,309 39,5 41,73
Г-1,3/8″ 2,309 42 44,14
Г-1,1/2″ 2,309 45 47,62
Г-1,3/4″ 2,309 51 53,57
Г-2″ 2,309 57 59,43

Если в приведенной выше таблице нет измеренной резьбы, стоит поискать в каталоге польского производителя Fanar из Цеханува по адресу:

– для мерного отверстия

– для мерного вала

Как измерить резьбу? Последнее изменение практических советов: 17 ноября 2020 г. , автор Tomek

.

THREAD SELECTION CHART – таблица ниток, как выбрать резьбу

После измерения резьбы и ее шага мы можем приступить к ее идентификации. В зависимости от полученного размера (мм) проверяем, является ли резьба метрической, дюймовой (bsp), unf или nptf. Чтобы правильно определить резьбу, измерьте ее штангенциркулем снаружи или внутри в зависимости от типа резьбы и найдите ее в таблице ниже. Если у вас возникли проблемы с идентификацией резьбы, свяжитесь с нашим отделом продаж, который будет рад помочь и проконсультировать вас.ВНИМАНИЕ, ЕСЛИ У ВАС ВОЗНИКЛИ ПРОБЛЕМЫ С ИСПОЛЬЗОВАНИЕМ СТОЛА, ИЗМЕРЬТЕ РЕЗЬБУ И ПОЗВОНИТЕ НАМ ПО ТЕЛ. Тел. (67) 350 53 69 ПОМОГАЕМ И ПЕРЕВОДИМ.

измерение внешней резьбы измерение внутренней резьбы

Щелкнув по резьбе, вы увидите муфты и фитинги, доступные с этой резьбой

.

90 023 47,3-47,6 90 023 47,4-47,8

РЕЗЬБА ВНЕШНЯЯ

Шаг резьбы

РЕЗЬБА ВНУТРЕННЯЯ

Метрическая система

БСП

УНФ НПТФ
размер резьбы в мм размер резьбы в мм ТИПИЧНАЯ Метрическая (европейская) резьба ТИПИЧНАЯ британская дюймовая резьба СТАНДАРТНАЯ американская резьба Американский конический
9,3-9,7 28/дюйм 8,5-8,9 1/8” – 28
9,3-9,7 29/дюйм 8,5-8,9 1/8” – 29
9,7-9,9 1,5 мм 8,2-8,6 M10x1,5 M10X1
10,9-11,1 20/дюйм 9,7-10,0 7/16” – 20
11,6-11,9 1,5 мм 10,2-10,6 М12х1,5
12,4-12,7 20/дюйм 11,3-11,6 1/2” – 20
12,9-13,1 19/дюйм 11,4-11,9 1/4” – 19
12,9-13,1 18/дюйм 11,4-11,9 1/4” – 18
13,6-13,9 15 мм 12,2-12,6 М14х1,5
14,0-14,3 18/дюйм 12,7-13,0 9/16” – 18
15,6-15,9 15 мм 14,2-14,6 М16х1,5
16,3-16,6 19/дюйм 14,9-15,4 3/8” – 19
16,3-16,6 18/дюйм 14,9-15,4 3/8” – 18
17,2-17,5 16/дюйм 15,8-16,1 11/16” – 16
17,6-17,9 1,5 мм 16,2-16,6 М18х1,5
18,7-19,0 ​​ 16/дюйм 17,3-17,6 3/4” – 16
19,6-19,9 15 мм 18,2-18,6 М20×1,5
20,3-20,6 16/дюйм 18,9-19,2 13/16” – 16
20,5-20,9 14/дюйм 18,6-19,0 ​​ 1/2” – 14 1/2” – 14
21,6-21,9 15 мм 20,2-20,6 М22×1,5
22,0-22,2 14/дюйм 20,2-20,5 7/8” – 14
22,6-22,9 14/дюйм 20,6-21,0 5/8” – 14 5/8” – 14
25,2-25,5 14/дюйм 23,4-23,7 1 ” – 14
23,6-23,9 1,5 мм 22,2-22,6 М24×1,5
25,6-25,9 1,5 мм 24,2-24,6 М26х1,5
26. 1-26.4 14/дюйм 24,1-24,5 3/4” – 14
26,6-26,9 12/дюйм 24,3-24,7 1.1/16” – 12
26,6-26,9 2 мм 24,6-25,0 М27х2
26,6-26,9 1,5 мм 25,2-25,6 М27×1,5
29,6-29,9 2 мм 27,4-27,8 М30х2
29,8-30,1 12/дюйм 27,6-27,9 1.3/16” – 12
29,6-29,9 1,5 мм 28,2-28,6 М30×1,5
33,0-33,2 11/дюйм 30,3-30,8 1 ” – 11
32,6-32,9 2 мм 30,6-31,0 М33х2
32,6-32,9 15 мм 31,2-31,6 М33х1,5
33,0-33,3 12/дюйм 30,8-31,2 1. 5/16” – 12
32,9-33,4 11,5/дюйм 30,3-30,8 1 ” – 11,5
36,2-36,5 12/дюйм 34,0-34,4 1,7/16” – 12
35,6-35,9 2 мм 33,4-33,8 М36х2
37,6-37,9 1,5 мм 36,2-36,6 М38х1,5
40,9-41,2 12/дюйм 38,7-39,1 15/8” – 12
41,6-41,9 2 мм 39,4-39,8 М42х2
41,5-41,9 11/дюйм 39,0-39,5 1 1/4” – 11
41,4-42,0 11,5/дюйм 39,2-39,5 1 1/4” – 11,5
42,5-42,8 12/дюйм 40,3-40,7 1. 11/16” – 12
44,6-44,9 2 мм 42,4-42,8 М45х2
12/дюйм 45,1-45,5 1,7/8” – 12
11/дюйм 44,8-45,3 1 1/2” – 11
47,3-47,9 11,5/дюйм 45,1-45,5 1 1/2 дюйма – 11,5
50,5-50,8 12/дюйм 48,3-48,7 2” – 12
51,6-51,9 2 мм 49,4-49,6 М52х2
59,2-59,6 11/дюйм 56,2-56,6 2” – 11

Читайте также:

.

Резьбы дюймовые, их размеры и таблицы

star_rate Оценка статьи 0

Дюймовая резьба – это одно из обозначений резьбы, рядом с метрической, круглой, прямоугольной, деревянной, цилиндрической и многими другими резьбами. Однако – что такое резьба и каковы стандарты дюймовой резьбы? В дальнейшей части статьи вы найдете конкретные ответы на эти вопросы, а также таблицы резьбы дюймов, написанные от А до Я , которые будут полезны в вашей повседневной работе.

рис Принадлежности для дюймовых заклепок FAR.

Что такое поток и каково его назначение?

Резьбой называется выступ, вырез на болте, выполненный на конической (так называемая динамическая резьба) или цилиндрической поверхности. Важной особенностью нитей является то, что они дополняют друг друга. Что это значит? Именно тем, что внутренняя (внутренняя резьба — гайка) и внешняя (наружная резьба — винт) тщательно подобраны, т.е. такие, которые позволяют идеально их соединить.

Рис. Сечение цилиндрической заклепки-гайки.

Механизм и конструкция резьбы предназначены для обеспечения работы разъемных соединений между поверхностями. Кроме того, резьба позволяет регулировать различные соединяемые детали и элементы по отношению друг к другу. Другой важной функцией резьбы является их частичная роль в передаче механического привода (червячная передача).

Основные типы резьбы

Рис.Использование шестигранной заклепочной гайки.

Резьба: деление по форме
  • трапециевидный симметричный
  • трапециевидный асимметричный
  • треугольный
  • круглый
  • прямоугольный
Резьба: деление по размеру
  • внутренний (расположен внутри проема)
  • внешний (расположенный на валу)
Резьба: деление в зависимости от направления вращения
Резьба: деление из-за единицы измерения
  • дюймовая резьба (угол профиля 55 или 60 градусов)
  • метрическая резьба (угол профиля 60 градусов)

Метрическая и дюймовая резьба

Рис. Заклепочные гайки и болты FAR.

В последние годы, кроме метрической резьбы в Польше, стала набирать популярность дюймовая резьба е – в основном за счет наплыва решений из англо-саксонских стран, где до сих пор господствуют имперские единицы (британская система измерения, например 1 дюйм , 1 фут, 1 ярд).

В то время как в случае метрической резьбы для правильной идентификации резьбы обычно достаточно ввести размер «М» (кроме мелкой резьбы), в случае дюймовой резьбы ситуация более сложная, как указано по таблица стандартов в конце текста.

Стандарты для дюймовой резьбы


Существуют различные стандарты для дюймовой резьбы, такие как: ACME, BSF, E, BSP, NC, NPT, Pg, BSPT, Rc, Rd, Rp, RW, FG, UN, UNC, UNEF, UNF, UNS, W.

  • UNC – дюймовый, унифицированный, гладкая резьба
  • UNF – резьба дюймовая, унифицированная, мелкая, с треугольным профилем и углом 60 градусов
  • UNEF – дюймовая, унифицированная, мелкая резьба, используется для короткой резьбы и тонкостенных труб
  • UN – Унифицированная резьба с приоритетным шагом
  • UNS – унифицированные резьбы со специальными диаметрами и шагом резьбы
  • ACME – американская симметричная трапециевидная резьба общего назначения
  • Г (или БСПП) – резьба трубная цилиндрическая, имеет треугольный профиль 55 градусов
  • Rp – Трубная резьба, цилиндрическая внутри
  • Rc – Труба коническая с внутренней резьбой
  • NPT – Трубная резьба Briggs, коническая, конусность 1:16
  • BSW – дюймовая резьба Витворта, плоская треугольная цилиндрическая резьба, угол 55 градусов
  • BSF – дюймовая тонкая резьба Витворта
  • E – Резьба Эдисона, электротехническая
  • Тр – симметричная трапециевидная резьба, предназначенная для использования в подвижных соединениях, встречающихся в устройствах, несущих большие нагрузки
  • NC – специальная электромонтажная резьба, используемая в стальных трубах и электроустановках
  • Пг – резьба специальная монтажная, бронированная, предназначенная для электроустановок
  • R (или БСПТ) – труба коническая с наружной резьбой
  • Рд – круглая резьба, отличающаяся повышенной статической и усталостной прочностью
  • RW , FG – велосипедная резьба
  • S – Метрическая трапециевидная резьба, напр. в болтах подъемных устройств
  • Вен , Вг – резьба вентиля, применяются в вулканизированных вентилях
  • W – Коническая резьба для газовых клапанов

Таблица для дюймовой резьбы

Из упомянутых типов в таблицах ниже указаны размеры наиболее распространенных дюймовых резьб:

ЧФ
БСП/БСПТ
БСВ
НПТ / НПТФ
РП
УНК
УНФ / УНС

Резюме

Нить не равна резьбе, поэтому вложениям в эти элементы должен предшествовать тщательный анализ задач, для которых это требуется.Правильный выбор резьбы важен, прежде всего, из соображений безопасности, так как неправильно отрегулированная резьба может не только повлиять на качество выполняемых работ, но и представлять угрозу для людей, использующих изделие, в котором она неправильно установлена.

рис Болтовое соединение с заклепочной гайкой.

Для того, чтобы правильно подогнать дюймовую резьбу , используйте такие инструменты, как: штангенциркуль , контур резьбы и ID тип резьба (метр резьбы). Все для определения основных параметров резьбы, таких как наружный диаметр и шаг TPI .

Вам также может понравиться:

⚙ Как клепать? Работайте эффективно и научитесь клепать

⚙ Какие бывают виды нержавеющей стали и как вы читаете обозначение стали? Проверьте это!

⚙ Конвертер единиц давления: узнайте, как рассчитать МПа в бар, PSI

.

Таблица размеров гаечных ключей в зависимости от размера болта

Связь между выбором гаечного ключа и типом болта является очевидной основой, которую необходимо учитывать. Совместимость этих двух элементов существенно влияет на ход выполняемой задачи, а также на эффект. Многие профессионалы интуитивно подбирают ключ под размер шурупа, что является не простой задачей для новичков. Эти взаимосвязи включены в приведенные ниже таблицы размеров ключей для болтов.

Неправильный подбор размера ключа под болт, во-первых, существенно усложняет саму операцию или полностью препятствует сборке или разборке элемента. Перед использованием болта убедитесь, что размер ключа правильно выбран по отношению к откручиваемому или затягиваемому элементу, потому что неправильное использование может повредить ключ или болт. Выход из строя болта во время его затягивания вызывает ряд дополнительных проблем с более пагубными последствиями. Есть вероятность повреждения скрученного объекта или неточности соединения элементов, что в свою очередь влияет на его устойчивость. Неверные значения момента затяжки болтов

способствуют описанному эффекту неправильного выбора ключа

Как подобрать размер ключа к размеру болта?

При выборе ключа под размер болта в первую очередь стоит обратить внимание, что размер болта и гайки с одинаковым диаметром резьбы тоже будут одинаковыми.В итоге ключ подойдет и к данному, как и гайка с резьбой того же диаметра. Однако это не решает проблему полностью. Как эффективно подобрать размер ключа к болту? Лучше всего следовать действующим стандартам, в Польше они:

• PN — Польский стандарт — Польский комитет по стандартизации

• Стандарт ISO – Международная организация по стандартизации

• DIN – Немецкий стандарт – Немецкий институт стандартизации.

Регулируют размер винтов, что крайне важно для правильного выбора ключа.Здесь появляются первые сходства, вводящие в заблуждение даже крупнейших специалистов. Размер ключа соответствует диаметру головки гайки или болта, а размер болта соответствует диаметру штифта этого болта. При поиске подходящего ключа вы должны четко указать, подходит ли он к гайке или диаметру штифта болта. Описанное несоответствие точнее проиллюстрировано в таблице размеров ключей для болта.

Таблица размеров ключей для болтов с шестигранной головкой

В данном случае стоит упомянуть об опасности неправильного подбора ключа под размер болта с шестигранной головкой.Чрезмерно большой ключ и плохая конструкция болта могут привести к истиранию углов головки болта, что приведет к отсутствию прочной опоры. Плоские ключи в основном подходят для винтов с шестигранной головкой. Стоит отметить, что это самый популярный тип ключа для шестигранных гаек и болтов. Он доступен в двух классификациях (метрическая и дюймовая), а также в трех различных типах. Классический плоский гаечный ключ, комбинированный гаечный ключ или комбинированный гаечный ключ с трещоткой.Последние два типа особенно важны, потому что специфика накидных ключей позволяет «покрыть» всю головку болта, тем самым защищая ее от износа. Накидные ключи также более удобны в использовании, чем стандартные гаечные ключи с открытым зевом, потому что их форма предотвращает соскальзывание инструмента. У двусторонних плоских ключей размеры на двух их концах различны, что также следует учитывать при подборе размера ключа для болта. Приведенная ниже таблица эффективно иллюстрирует основной метод определения размера и взаимосвязи между размером болта и выбором ключа.Размер например М10 не будет соответствовать ключу на 10. Диаметр вала винта соответствует его названию – М10 соответствует 10 мм диаметра стержня винта, но головка образцового винта больше и его диаметр отвечает за правильный подбор ключа, например головка винта М10 имеет диаметр 17 мм, поэтому ему соответствует ключ 17.

Размер ключа – Болты с шестигранной головкой

(размеры в скобках указаны для болтов с предварительным натяжением)

Размер

Ключ

Размер

Ключ

Размер

Ключ

М3

5,5

М14

22

М36

55 (60)

М3,5

6

М16

24 (27)

М39

60

М4

7

М18

27

М42

65

М5

8

М20

30 (32)

М45

70

М6

10

М22

34 (36)

М48

75

М7

11

М24

36 (41)

М52

80

М8

13

М27

41 (46)

М56

85

М10 ​​

17

М30

46 (50)

М60

90

М12

19 (22)

М33

50

М64

95

Винт с головкой под торцевой ключ размера

Ситуация усложняется при выборе размера ключа для винтов с головкой под торцевой ключ. Необходимо знать стандарты, т. к. различия между размерами болтов в отдельных стандартах невелики, и им соответствуют одни и те же ключи, например, для болтов М3 (PN-M-82302, DIN 912 din6912, ISO4762) и М4 (стандарты ISO7380). ), ключ соответствует 2,5. Винт с головкой под торцевой ключ также известен как винт с шестигранной головкой, поэтому ключ, который подходит для этого типа винта, является шестигранным ключом. Его легко узнать по характерной L-образной форме и шестиугольному поперечному сечению.Его можно использовать только для завинчивания или выкручивания винтов с шестигранной головкой. Мы можем встретить их при работе с мелкими элементами, где важна точность. Среди преимуществ этого типа ключей основным является возможность использования их для винтов, диаметр головки которых имеет незначительное отличие от диаметра хвостовика винта, что является видимой зависимостью, представленной в таблице ниже для ключей с шестигранной головкой. и винты с гнездом.

Размеры гаечных ключей — болты с внутренним шестигранником

PN-M-82302 DIN912 din6912 ISO4762

ДИН7984

ДИН7991

ИСО10642

ИСО7380

ДИН913 ДИН914

ДИН915

ДИН916

Ключ

М1. 4 М1.6 М1.8

0,7

М2

0,9

М1.4

М2

М2,5

1,3

М1,6 М2

М2,5

М3

1,5

М2,5

М3

М3

М3

М4

2

М3

М4

М4

М4

М5

2,5

М4

М5

М5

М5

М6

3

М5

М6

М6

М6

М8

4

М6

М8

М8

М8

М10 ​​

5

М8

М10 ​​

М10 ​​

М10 ​​

М12, М14

6

М10 ​​

М12

М12

М12

М16

8

М12

М14

М14, М16

М18. М20

10

М14

М16, М18

М18, М20

М22, М24

12

М16, М18

М20, М22

14

М20, М22

М24

17

М24, М27

19

М30

22

Таблица размеров ключа для болта Torx с головкой для сыра

Инновация болтов TORX заключается в повышении надежности и долговечности соединения деталей посредством резьбовых соединений. Этот тип шурупа используется в механике или электрике и даже для соединения элементов мебели. В случае с механикой стоит упомянуть, что их неправильная эксплуатация или повреждение в момент затяжки может привести к значительному ущербу. Головка винта чаще всего имеет характерную форму шестиконечной звезды, поэтому ключ для работы с этим типом винта имеет такую ​​же форму острия. Ключи, которые подходят к винту с головкой под торцевой ключ TORX, представляют собой Г-образные ключи или торцевые ключи, но разнообразие этих типов ключей на этом не заканчивается.В случае с ключами TORX L-типа, как следует из названия, мы имеем дело с L-образным ключом, который удобен в использовании благодаря возможности использования обеих бит. Часто встречается при работе с электроникой (например, с бытовой техникой). При поиске многофункционального инструмента стоит приобрести многофункциональный шестигранный ключ TORX. Он имеет около десятка насадок под ключ различных размеров, что избавляет от необходимости иметь несколько типов ключей для данного размера винта с цилиндрической головкой с гнездом TORX. Ключ торцевой Т-образный TORX используется в особо сложных работах, и его название также связано с его формой. Одним из преимуществ этого типа гаечного ключа является удобство его использования, а также его полезность, когда винты плотно сидят. Однако, если мы не хотим выделять на болт гораздо большее усилие, и добираться до труднодоступных мест, то в этом случае намного лучше подойдет штифтовой ключ TORX. Этот тип гаечных ключей доступен как в виде отдельного продукта, так и в виде набора, в котором вы можете найти гаечные ключи, подходящие для различных диаметров болтов.При выборе ключа для болта также важно его состояние, особенно при снятии болта. Использование корпуса этого ключа в качестве рычага позволяет выкручивать заржавевшие или закисшие винты. Среди доступных типов ключей TORX есть торцевые ключи, чаще всего используемые в вышеупомянутой автомобильной промышленности, а точнее при затяжке или ослаблении болтов в колесах.

Признавая широкий спектр вариантов выбора ключа, подходящего для винта с цилиндрической головкой и гнездом TORX, можно отметить ряд функциональных возможностей отдельных типов ключей, в основном соответствующих расположению самого винта. Однако основой для выбора ключа является его приспособление к размеру болта. Работа именно с этим типом требует подбора гаечного ключа нужного размера, без этого операция затяжки или отвинчивания винта невозможна. В таблице ниже размеры ключей под винт с цилиндрической головкой с гнездом TORX, значения в отдельных ячейках по стандартам DIN даны в миллиметрах и соответствуют размеру гнезда TORX конкретного винта

Размер ключа — винты с головкой под торцевой ключ TORX

ДИН7991

ДИН912

ДИН6912

ДИН7984

ДИН7985

ДИН965

ДИН966

ДИН7981

ДИН7982

ДИН7983

ключ

0,9

0,9

0,9. 1

ТХ1

1,2

1

1,2

ТХ2

1.2

1,2

1,4

ТХ3

ТХ4

1,4,1,6

1,4,1,6

1,8

ТХ5

13,2

13,2

2

ТХ6

ТХ7

2,5

2,5

2,5

2,9

ТХ8

3,2

ТХ9

3

3

3

3

3,5

ТХ10

3,5

3,5

3,5

3,9

ТХ15

4

4

4,2

ТХ20

5

4

4

5

4. 8.5.5

ТХ25

4.3.5

ТХ27

6

6

6

6

6,3

ТХ30

8

8

8

8

8

ТХ40

ТХ45

10

10

10

10

10

ТХ50

12

12

ТХ55

14

ТХ60

.


Смотрите также

  • Оптимальные размеры бани
  • Поплавок для бачка унитаза
  • Ванна со стеклянной вставкой
  • Фильтр для воды под мойку установка
  • Радиатор схема
  • Мвр расшифровка
  • Как поставить счетчики на отопление в квартире
  • Подключиться к умному дому
  • Показания электричества
  • Как отмыть чугунную ванну
  • Звукоизоляция перегородок из гипсокартона

Таблицы пересчета, дюймы/мм – Nordic Fastening Group AB

Болты с шестигранной головкой, с резьбой UNF ANSI B18.2.1 Шестигранные стопорные гайки превалирующего типа с полиамидной вставкой, с резьбой UNC, ANSI B18.2.2 Шестигранные стопорные гайки превалирующего типа с полиамидной вставкой, с резьбой UNF, ANSI B18. 2.2 Шестигранные гайки ~0,8d с резьбой UNF, ANSI B18.2 Болты с шестигранной головкой, с резьбой UNC ANSI B18.2.1 Резьбовой стержень UNC, DIN 976 Шестигранные гайки ~0,8d с резьбой UNC, ANSI B18.2

Таблица перевода дюймов/мм

ПРИМЕЧАНИЕ! При размерах более 1 дюйма решите, нужна ли вам резьба UNC или UN8. Отличие заключается в количестве витков резьбы на дюйм

Дюймы, ” Миллиметры, мм Шаг резьбы, дюймы, UNC/UNF
UNC ООН8 УНФ
1/8 3 175 40 44
3/16 4 762 24 32
1/4 6,35 20 28
5/16 7 937 18 24
3/8 9 525 16 24
16. 07. 11 112 14 20
1/2 12,7 13 20
16 сентября 14 288 12 18
5/8 15 875 11 18
3/4 19,05 10 16
7/8 22 225 9 14
1 25,4 8 8 12 (14)
1 1/8 28 575 7 8 12
1 1/4 31,75 7 8 12
1 3/8 34 925 6 8 12
1 1/2 38,1 6 8 12
1 5/8 41 275 8
1 3/4 44,45 8
1 7/8 47 625 8
2 50,8 4,5 8
2 1/4 57,15 4,5 8
2 1/2 63,5 4 8
2 3/4 69,85 4 8
3 76,2 4 8
3 1/4 82,55 4 8
3 1/2 88,9 4 8
3 3/4 95,25 4 8
4 101,6 4 8



Ой! Die gesuchte Seite wurde leider nicht gefunden.

2CV-6

2CV-4

2CV Alt

АК + АЗУ

Дайан

Мехари

Ами 6+8

DS и ID

См

Тип H

АКДИ

Тяга

ВХ

С15-С25

СХ

Виза

ГС

Ксантия

ХМ

Панар

Вайтере

Zu Renault wechseln Zu Peugeot wechseln Все Артикель анзайген

404

203-403

504+604

204-304

104

205

J5 + J7

Симка-Талбот

Sonstige

Zu Citroën wechseln Zu Renault wechseln Все Артикель анзайген

Р4

Р5 + Р6

Хекмотор

Альпийский

Эстафетта

Р16

Твинго

Вайтере

Zu Citroën wechseln Zu Peugeot wechseln Все Артикель анзайген

Thread Code Comparison Chart – PEM

1181181181212––
Common Industry Standard Alternate industry Standard PennEngineering Thread Code ATLAS SpinTite® Thread Code ATLAS Maxtite® Thread Code
#0-80 . 060-80 080 .
#1 – 72 .073 – 72 172
#2 – 56 .086 – 56 256
#2 – 64 . 086 – 64 264
#3 – 48 .099 – 48 348
# 3 – 56 .099 – 56 356
#4 – 40. .112 – 48 448 448 448
#5 – 40 .125 – 40 540 540 5
#5 – 44 .125 – 44 544 544 544
#6 – 32 . 138 – 32 632 632 6
#6 – 40 .138 – 40 640 640 640
#8 – 32 .164 – 32 832 832 8
#8 – 36 .164 – 36 836 836 836
#10 – 24. .216 – 24 1224 1224 12
#12 – 28 . 216 – 28 1228 1228 1228
1/4 – 20 .2500 – 20 0420 420 25
1/4 – 28 .2500 – 28 0428 428 2528
5/16 – 18 .3125 – 18 0518 518 31
5/16 – 24 .3125 – 24 0524 524 3124
3/8 – 16 . 3750 – 16 0616 616 37
3/8 – 24 .3750 – 24 0624 624 3724
7/16 – 14 .4375 – 14 0714 714 43
7/16 – 20 .4375 – 20 0720 720 4320
1/2 – 13 .5000 – 13 0813 813 50
1/2 – 20 . 5000 – 20 0820 820 5020
5/8 – 11 .6250 – 11008 – 110012. 5/8 – 18 .6250 – 18 1018 1018
3/4 – 10. 7500 – 10 1210 1211111118 8. . . . . . . . 8. . . . . . . . . . . . . . . . . 8. 8. 1210. .7500 – 16 1216 1216
M1. 6 x 0.35 M1.6
M2 x 0.4 M2
M2.5 x 0.45 M2.5
M3 x 0.5 M3 350 M3
M3 .5 x 0.6 M3.5 3560 M3.5
M4 x 0.7 M4 470 M4
M5 x 0. 8 M5 580 M5
M6 x 1 M6 610 M6
M8 x 1.25 M8 8125 M8
M8 x 1 Special 810 Special
M10 x 1.5 M10 1015 M10
M10 x 1.25 Special 10125 Special
M10 x 1 Special 1010 Special
M12 x 1. 75 M12 12175 M12
M14 x 2 M14 1420 M14
M16 x 2 M16 1620 M16

МЕТРИЧЕСКАЯ ТАБЛИЦА РАЗМЕРОВ БОЛТОВ — Таблица размеров шпилек и гаек

Наша метрическая таблица размеров болтов и гаек предназначена для того, чтобы помочь определить правильный размер болта или гайки для ваших целей. Определения терминов расположены под диаграммой. Используйте размеры вашего болта, чтобы определить подходящий размер гайки. В таблице болтов указаны размеры шпилек как в США, так и в метрических единицах.

Загрузить версию для печати

Болты с крупной резьбой

НОМ.
ДИАМ.
ШАГ
мм
ДИАМЕТР
мм
ДИАМЕТР
дюймов
ГАЙКА
Размер
М10 1,5 10 0,3937 17
М12 1,75 12 0,4724 19
М14 2 14 0,5512 22
М16 2 16 0,6299 24
М18 2,5 18 0,7087 27
М20 2,5 20 0,7874 30
М22 2,5 22 0,8661 32
М24 3 24 0,9449 36
М27 3 27 1.063 41
М30 3,5 30 1. 1811 46
М33 3,5 33 1.2992 50
М36 4 36 1.4173 55
М39 4 39 1,5354 60
М42 4,5 42 1,6535 65
М45 4,5 45 1.7717 70
М48 5 48 1.8898 75
М52 5 52 2.0472 80
М56 5,5 56 2.2047 85
М60 5,5 60 2.3622 90
М64 6 64 2,5197 95
М68 6 68 2,6772 100
М72 6 72 2,8346 105
М76 6 76 2. 9921 110
М80 6 80 3.1496 115
М85 6 85 3.3464 120
М90 6 90 3,5433 130
М100 6 100 3,937 145
М110 6 110 4.3307 155
М125 6 125 4.9212 180
М140 6 140 5.5118 200
М160 6 160 6.2992 230

Болты с мелкой резьбой

НОМ.
диам.
ШАГ
мм
ДИАМЕТР
мм
ДИАМЕТР
дюймов
ГАЙКА
Размер
М16 1,5 16 0,6299 24
М18 2 18 0,7087 27
М18 1,5 18 0,7087 27
М20 2 20 0,7874 30
М20 1,5 20 0,7874 30
М22 2 22 0,8661 32
М22 1,5 22 0,8661 32
М24 2 24 0,9499 36
М24 1,5 24 0,9499 36
М27 2 27 1. 063 41
М27 1,5 27 1.063 41
М30 2 30 1.1811 46
М30 1,5 30 1.1811 46
М33 2 33 1.2992 50
М33 1,5 33 1.2992 50
М36 3 36 1.4173 55
М36 1,5 36 1.4173 55
М39 3 39 1.5354 60
М42 3 42 1,6535 65
М45 3 45 1.7717 70
М48 3 48 1.8898 75
М52 3 52 2. 0472 80
М56 4 56 2.2047 85
М60 4 60 2.3622 90
М64 4 64 2,5197 95
М68 4 68 2,6772 100
М72 4 72 2,8346 105
М76 4 76 2,9921 110
М80 4 80 3.1496 115
М85 4 85 3.3464 120
М90 4 90 3,5433 130
М100 4 100 3,9370 145
М110 4 110 4. 3307 155
М125 4 125 4.9212 180

ОПРЕДЕЛЕНИЯ

НОМИНАЛЬНЫЙ ДИАМЕТР (НОМИНАЛЬНЫЙ ДИАМЕТР БОЛТА)
Диаметр, равный внешнему диаметру резьбы или общему диаметру детали. (Номинальный диаметр больше похож на этикетку, чем на размер. Например, болт и гайка могут иметь диаметр ½ дюйма. Но ни внешняя резьба болта, ни внутренняя резьба гайки не имеют диаметра точно 0,500. На самом деле диаметр болта немного меньше, а диаметр гайки чуть больше, но детали проще указывать единым обозначением размера, так как болт и гайка являются сопряженными деталями.)

ШАГ (ШАГ РЕЗЬБЫ)
Шаг — это расстояние от вершины одной резьбы до другой или расстояние от одной канавки резьбы до следующей, измеренное от вершины до вершины. Шаг также описывается как количество витков на дюйм.

ДИАМЕТР (ДИАМЕТР КОРПУСА)
Наименьший или наибольший диаметр, который подходит для винта или гайки, включая все отклонения формы, такие как ход, угол резьбы, конусность и круглость. Функциональный диаметр является мерой способности сборки резьбы.

РЕЗЬБА (БОЛТОВАЯ РЕЗЬБА)
Приподнятое спиральное ребро или ребро вокруг внутренней или внешней поверхности объекта цилиндрической формы. Резьба встречается на винтах, гайках и болтах.

РЕЗЬБ НА ДЮЙМ
Десятичный эквивалент количества витков на дюйм.

КРУПНАЯ И МЕЛКАЯ РЕЗЬБА
Крупная резьба — это резьба с большим шагом (меньшее количество витков на осевое расстояние), а мелкая резьба — с меньшим шагом (больше витков на осевое расстояние). Крупная резьба имеет большую форму резьбы по отношению к диаметру винта, тогда как мелкая резьба имеет меньшую форму резьбы по отношению к диаметру винта.

Позвоните нашим специалистам по болтовым соединениям по телефону 888-315-0175, если у вас возникнут вопросы по затяжке.



Таблица – Преобразование калибра проволоки в дюймы и миллиметры

версия для печати

Удобно определять диаметр в дюймах или миллиметрах проводов калибра от 10 до 38 калибра.

Измерять Дюймы Миллиметры
10 0,102 2,59
11 0,091 2,31
12 0,081 2.06
13 0,072 1,83
14 0,064 1,63
15 0,057 1,45
16 0,052 1,29
17 0,045 1,14
18 0,04 1. 02
19 0,036 0,91
20 0,032 0,81
21 0,028 0,71
22 0,025 0,64
23 0,023 0,58
24 0,02 0,51
25 0,0179 0,455
26 0,0159 0,404
27 0,0142 0,361
28 0,0126 0,32
29 0,0113 0,287
30 0,01 0,25
31 0,0089 0,226
32 0,008 0,2
33 0,0071 0,18
34 0,0063 0,16
35 0,0056 0,142
36 0,005 0,13
37 0,0045 0,114
38 0,004 0,1

Дополнительные ресурсы:

  • Посмотрите идеи для создания проволочной обмотки и плетения из проволоки в галерее дизайнов
  • .
  • ”Информация о резьбе, шнуре и проводе”, таблица
  • ”Знай свою проволоку для бисероплетения” артикул
  • «Проволока ювелирная: проволока из недрагоценных металлов, цветная и стальная» артикул
  • «Все о проволоке для изготовления ювелирных изделий», артикул

Как вам этот ресурс? Ваши отзывы помогают нам предоставлять ресурсы, которые наиболее важны для вас.

Таблица преобразования размеров винтов и руководство по преобразованию метрических размеров в британские

Убедитесь, что вы приобрели винт нужного размера. Выбор размера правильного винта может быть сложным, если вы не знакомы с различными размерами винтов, которые указаны на упаковке, часто как в британских, так и в метрических единицах. В этом проекте мы имеем дело с различными размерами винтов и преобразованием метрических размеров в дюймовые с помощью нашей удобной таблицы преобразования. Легко конвертируйте метрические размеры винтов в британские или обратно и убедитесь, что вы выбрали правильные.

Размеры винтов являются загадкой для большинства людей, поэтому мы попытались немного облегчить жизнь с помощью приведенной ниже таблицы преобразования винтов в метрические единицы.

Набор универсальных винтов. Винты доступны в нашем интернет-магазине здесь. нет. Во многом это связано с тем, что название продукта становится слишком длинным и громоздким, поэтому что-то нужно убрать. Независимо от того, имеете ли вы дело со старыми или новыми деньгами, вам все равно нужно знать, что вы получаете. Вот разница между ними и то, что вам нужно искать:

Размеры шурупов указаны на этикетках большинства продуктов

Объяснение размеров дюймовых винтов

Размеры шурупов по дереву обозначаются двумя разными числами. Во-первых, это калибр винта, который относится к диаметру – чем больше число, тем больше диаметр. Винт номер 4 намного меньше винта номер 12.

Следует отметить, что здесь нет прямой связи между размером головки дюймового винта и калибром этого винта. Это чистое совпадение, что, начиная с винтовых калибров 6- и выше, калибр почти в два раза больше диаметра головки, хотя некоторые источники утверждают, что именно так рассчитывается калибр.

Далее указывается длина, и следует помнить, что длина, указанная для шурупа, — это длина, заглубленная в дерево или другой материал, она не включает головку шурупа с выступающей или куполообразной головкой.

Размер винта определяется калибром и длиной

Это основные сведения, которые необходимо знать при рассмотрении размеров винтов, но чтобы узнать больше о резьбе винтов и других элементах, вы можете обратиться к Википедии. Есть чему поучиться, если интересно!

Объяснение размеров метрических винтов

Как вы можете себе представить, метрическая система немного проще для понимания непосвященным, однако, если вы к ней не привыкли или все еще работаете в имперской системе, это может быть немного сложно.

Вместо того, чтобы использовать цифру «Калибр», в метрической системе используется (основной) диаметр в миллиметрах. Длина также измеряется в миллиметрах и точно такая же, как и для имперской системы.

По совпадению, Калибр (британский) примерно равен размеру головки винта в миллиметрах. Винт калибра 4 будет иметь головку шириной примерно 4 мм.

На самом деле это довольно сложно, как заметил Пол, один из наших читателей! Вот более краткое объяснение взаимосвязи между манометром (британским), диаметром (метрическим в миллиметрах) и размером головки.

Калибр (британский) примерно равен половине имперского диаметра (в 16-й части дюйма) головки винта. Можно рассчитать точное соотношение размеров головки винта в британской системе мер и калибра. Формула выглядит следующим образом:

(диаметр головки в шестнадцатых долях составляет дюйм X 2 ) – 2 = калибр. Например. 5/16 головы, умноженной на два, равно 10, минус два равно 8. Калибровочная шкала равна 8,9.0005

Выше мы поясняем, что калибр (имперский) имеет напор примерно такого же числа (в мм). Это эквивалентно утверждению, что диаметр в миллиметрах составляет примерно половину калибра (учитывая то, что утверждает приведенная выше формула).

Не волнуйтесь, если вы не будете следовать этому, так как мало кто знает об этих связях, не говоря уже об их использовании.

Подробнее о винтах

Винты со шлицем быстро уходят в прошлое, а винты с крестообразным шлицем сейчас в моде, но следует помнить, что винты с крестообразным шлицем могут быть винтами с крестообразным шлицем (верхнее изображение ниже) или винтами с крестообразным шлицем (нижнее изображение). изображение ниже). Для них обоих требуется другой тип драйвера, который можно найти ниже.

Винт с крестообразным шлицем

Винт с крестообразным шлицем

Хотя технически вы можете использовать отвертку с крестообразным шлицем на винте с крестообразным шлицем и наоборот, на самом деле они не рассчитаны на то, чтобы подходить и подвергаться крутящей нагрузке (когда вы вкручиваете винт) в значительной степени во всех ситуациях он будет соскальзывать и повреждать головку винта, что затрудняет вкручивание винта или его удаление, поэтому всегда лучше использовать правильный инструмент для работы.

В настоящее время это наиболее часто используемые винты, но их гораздо больше, поэтому, если вы не уверены, какие типы винтов использовать, см. также наши проекты по различным типам винтов. У нас также есть отличный проект о том, как зенковать.

Если вам нужно убедиться, что у вас есть шуруп подходящего размера для работы, пожалуйста, прочитайте ниже.

Таблица преобразования метрических винтов с британскими размерами

Используйте эту таблицу, чтобы подобрать метрические размеры к дюймовым размерам винтов. Пожалуйста, помните, что преобразование не является точным, но, как правило, это не проблема, и погрешность, как правило, значительно меньше, чем ваши собственные измерения.

11801201211120820120120120120120522201292121121. работая по-другому или пытаясь найти метрический размер винта из британского измерения, вы можете использовать эту таблицу. Мы добавили размеры для направляющих отверстий и дюбелей, которые обычно используются.

Диаметр (мм) Length (mm) Closest Imperial Size
Gauge x Length
3mm 12 4 x 1/2
16 4 x 5/8
20 4 x 3/4
25 4 x 1
30 4 x 1 1/4
40 4 x 1 1/2
3. 5 мм 12 6 x 1/2
16 6 x 5/8
20 6 x 3/4
25 6 x 1
30 6 x 1 1/4
40 6 x 1 1/2
4mm 12 8 x 1/2
16 8 x 5/8
20 8 x 3/4
25 8 x 1
30 8 x 1 1/4
35 8 x 1 3/8
40 8 x 1 1/2 8 x 1 1/2
8. /4
50 8 x 2
60 8 x 2 3/8
70 8 x 2 3/4
4.5mm 25 9 x 1
30 9 x 1 1/4
35 9 x 1 3/8
40 9 x 1 1/2
45 9 x 1 3/4
50 9 x 2
60 9 x 2 3/8
70 9 x 2 3/4
75 9 x 3
5mm 25 10 x 1
30 10 x 1 1/4
35 10 x 1 3/8
40 10 x 1 1/2
45 10 x 1 3/4
50 10 x 2
60 10 x 2 3/8
70 10 x 2 3/4
75 10 x 3
80 10 x 3 1/4
90 10 x 3 1/2
100 10 x 4
6mm 30 12 x 1 1/4
40 12 x 1 1/2
50 12 x 2
60 12 x 2 3/8
70 12 x 2 3/4
75 12 x 3
80 12 x 3 10012
8012012 12 x 3 10012
. 12 x 3 1/2
100 12 x 4
110 12 x 4 3/8
130 12 x 5 1/8
150 12 x 70012
150 12 x 70012
150 12 x 70012
150 12.
150
150
Манометр Диаметр метрического показателя (мм) Размер пилотного отверстия (мм) Masonry RAW Yellow 5
4 3 1.5 Yellow 5
6 3.5 2 Red 6
8 4 2. 5 Red (or Brown) 6 (or 7)
10 5 3 Brown 7
12 5.5 3.5 Brown 7
14 6.5 4 Blue 10

, которые имеют Spanners для ISO Metred uts и Bolts

. (в отличие от длины) указывается как метрическая резьба ISO. Это номер, начинающийся с буквы «М». Эти числа описывают резьбу и относятся к размеру ключа, который следует использовать на них. Узнайте больше о гаечных ключах здесь, а вот общие размеры резьбы и соответствующие им размеры гаечного ключа или гаечного ключа.

ISO metric thread Spanner size (mm)
M1.6 3.2
M2 4
M2.5 5
M3 5. 5
M4 7
M5 8
M6 10
M8 13
M10 17
M12 19
M16 24
M20 30
M24 36
M30 46
M36 55
M42 65
M48 75
M56 85
M64 95

Если вы изо всех сил пытаетесь найти лучший способ вставить шуруп в то, что вы закручиваете, взгляните на наш проект, в котором рассказывается все об отвертках.

Размер шурупов — одна из самых сложных задач, но существует также огромное разнообразие различных видов шурупов, которые можно использовать для самых разных работ.

Всегда лучше выбрать правильный тип винта для работы, поэтому мы написали проект специально для этого. Посмотрите здесь наш проект о различных типах винтов, которые вы можете купить.

В большинстве случаев также очень удобно знать различные части, из которых состоит винт, а также доступные типы головок и резьбы.

Рейтинг M или размер M для винтов и болтов

На некоторых винтах и ​​болтах вы увидите M , за которым следует номер.

M Номинальные характеристики винтов показывают диаметр винта

M , по-видимому, означает Метрическая система , что звучит правдоподобно, хотя мы не можем это проверить. Однако это указывает на то, что число, следующее за ним, представляет собой диаметр винта (или болта) в миллиметрах.

В показанных выше примерах винтов с квадратной головкой, доступных в нашем магазине, M6 представляет собой винт шириной 6 мм (в резьбовой части, а не в головке), а M8 имеет ширину 8 мм.

Добавить комментарий

Ваш адрес email не будет опубликован.
