(ГОСТ 6357-81 (СТ СЭВ 1157-78))



Профиль трубной резьбы представляет собой равнобедренный треугольник с углом при вершине 55°(см. табл.1).Профиль и размеры резьбы приведены в ГОСТ 6357-81.Вершины треугольника скруглены на 1/6 высоты. Выступы и впадины на трубе и муфте одинаковы по форме и размерам, чем достигается непроницаемость резьбовых соединений для газов и жидкостей.

Трубная цилиндрическая резьба применяется обычно в таких соединениях, от которых требуется не столько прочность, сколько герметичность соединения: в трубопроводах, в водо-паропроводной и газовой арматуре, резьбовых пробках и т.д..

Условное обозначение трубной цилиндрической резьбы складывается из буквы G – показателя профиля и обозначения размера резьбы в дюймах. Дюйм (“) – английская мера длины: 1” = 25,4 мм. Размер в дюймах, входящий в условное обозначение трубной резьбы, относится не к параметрам самой резьбы, а приближенно равен внутреннему диаметру (условному проходу) трубы, на которой нарезана резьба, и является чисто условным. Поэтому все параметры трубной цилиндрической резьбы находят по ее условному обозначению в соответствующем стандарте.

Например: G ½ соответствует условному обозначению трубной цилиндрической резьбы размером ½ дюйма. По ГОСТ 6357-81 (выдержки из этого стандарта приведены в прил.10) определяем наружный диаметр d = 20,955 мм, внутренний диаметр d1 = 18,631 мм и число ниток на 1″ – 14 н. Таким образом, по условному обозначению резьбы можно определить все ее параметры в соответствующем стандарте.

Для трубной резьбы существует два класса точности: А и В. Пример полного обозначения: G 1 ½ – А, илиG ¾ – В.

Шаги трубной резьбы выражаются неудобными дробными числами, поэтому в трубной резьбе шаги не измеряют, а считают число ниток на 1 дюйм, т.е. количество витков резьбы, помещающихся на длине 25,4 мм, образующей цилиндра. Количество ниток на 1 дюйм у трубной резьбы всегда выражается целым числом.

Несоответствие обозначенной резьбы наружному диаметру её заставляет обозначение резьбы наносить на полке линии – выноски (см. табл.1). Стрелка линии-выноски должна упираться в основную линию изображения резьбы.



Трубная коническая резьба

(ГОСТ 6211-81 (СТ СЭВ 1159-78))



Профиль трубной конической резьбы соответствует закругленному профилю трубной цилиндрической резьбы (см. табл.1) – это равнобедренный треугольник с углом при вершине 55º.Поэтому при одних и тех же параметрах двух резьбвозможно соединение трубы с наружной трубной конической резьбойи муфтой, имеющейтрубную цилиндрическую резьбу (рис. 6). При этом обеспечивается еще большая плотность соединения.

Конусность трубной конической резьбы равна 1:16. Для конической резьбы существует понятие «основная плоскость». Основная плоскость есть заданное сечение, в котором диаметры конической резьбы точно равны диаметрам цилиндрической трубной резьбы того же условного обозначения. Для муфты основная плоскость совпадает с торцом, а для трубы находится на расстоянии Ɩ2 от торца (рис. 6). Величина Ɩ2 предусмотрена в ГОСТ 6211-81.

Конические резьбы за счет заклинивания витков резьбы обеспечивают большую плотность соединения, чем цилиндрические, поэтому находят применение при больших давлениях жидкости и газа.

Условное обозначение трубной конической резьбы:

а) на стержнеR ¾;

б)в отверстии – Rc ¾;

в) в соединении – ¾.

Буквенные обозначения соответствуют профилю трубной конической резьбы,

¾ – соответствует размерам трубной цилиндрической резьбы с диаметрами, равными диаметрам конической резьбы в основной плоскости.







Рис. 6. Соединение деталей с конической резьбой



Кроме рассмотренных выше, на практике встречаются и другие крепежные резьбы:



1. Дюймовая резьба с углом профиля 55º (ОСТ НКТП 1260). Она встречается на старом и импортном оборудовании.

2. Коническая дюймовая резьба с углом профиля 60° (ГОСТ 6111-69). Применение такое же, как и у трубнойконической.

3. Резьба коническая вентилей и горловин баллонов для газов, ГОСТ 9909-81

(СТ СЭВ 2056-79).

4. Резьба круглая для санитарно-технической арматуры,ГОСТ 13536-68

5. Резьба круглая для цоколей и патронов электрических ламп, ГОСТ 6042-83

(СТ СЭВ 3151-81).



Стандартные ходовые резьбы



4.4. Резьба трапецеидальная однозаходная по ГОСТ 24737-81 (СТ СЭВ 838-78)

имногозаходнаяпо ГОСТ 24739-81 (СТ СЭВ 185-79)

Профиль резьбы – равнобокая трапеция с углом 30° (см. табл.1), – по ГОСТ 9484-81 (СТ СЭВ 146-78). Наружные диаметры, шаги и внутренние диаметры – согласно ГОСТ 24737-81 приведены в приложении 6. .

В условное обозначение однозаходной резьбы входят буквы Tr – показатель профиля, численное значение наружного диаметра и шаг резьбы.

Например: Tr 40×6 – соответствует условному обозначению трапецеидальной резьбы с наружным диаметром 40 мм, шагом – 6 мм, однозаходной, правого направления навивки.

Условное обозначение аналогичной левой резьбы: Tr 40×6 – LH.

В условном обозначении многозаходной резьбы после наружного диаметра указывается значение хода, а в скобках – букваpсо значением шага.

Пример условного обозначения трехзаходной трапецеидальной резьбы:

Tr 40×18(р6), у которой 40 мм – наружный диаметр резьбы, 18 мм – ход резьбы, 6 мм – шаг резьбы.



4.5.Резьба упорная по ГОСТ 10177-82 (СТ СЭВ1781-79)



Профиль резьбы – неравнобокая трапеция (см. табл. 1).Наружные диаметры, шаги и внутренние диаметры – согласно стандарту приведены в приложении 6.

Упорная резьба применяется в тех случаях, когда винт должен передавать усилия в одном направлении, например в тисках, домкратах, прессах и т.д.

В условное обозначение упорной однозаходной резьбы входит буква S – показатель профиля, численное зна­чение наружного диаметра, шаг, например, упорная резьба с наружным диаметром 80 мм и шагом 16 мм условно обозначается: S80×16.

Условное обозначение двухзаходной упорной резьбы с наружным диаметром 60 мм, шагом 12 мм и ходом 24 мм, левой: S60×24(р12)-LH.



Специальные резьбы



Назначение и форма профиля специальной резьбы совпадает со стандартной. Но поскольку один из параметров ее (характеристик) – либо диаметр, либо шаг или число ниток на 1″не соответствует стандартному, то в условное обозначение специальной резьбы входят эти нестандартные параметры. Например, резьба с метрическим профилем, наружным диаметром 20 мм и шагом 3 мм (см. прил. 9) будет обозначаться: Сп. М 20×3.

Пример обозначения резьбы со стандартным профилем трубной резьбы, внутренним диаметром 18,6 мм и 19 ниток на 1″ (см. прил. 10): Сп. G ½ ×19 н.

Пример обозначения резьбы со стандартным профилем равнобокой трапеции, наружным диаметром 22 мм, шагом 4 мм, однозаходной, левой (см. прил. 9):

Сп. Tr 22×4 – LH.

Нестандартные резьбы



На машиностроительных деталях может быть выполнена резьба, профиль которой отличается от профиля стандартной резьбы. Для такой резьбы, соответственно, не существует стандартов и на ее параметры. Для нестандартной резьбы не существует условных обозначений.

Так, на практике часто применяют резьбус нестандартным прямоугольным профилем.На чертеже обязательно вычерчивается фрагмент профиля нестан­дартной резьбы и указываются все ее размеры. Для многозаходной и левой резьбы даются соответствующие надписи (см.табл. 1).

5.УСЛОВНОЕ ИЗОБРАЖЕНИЕ РЕЗЬБЫ НА ЧЕРТЕЖАХ



Независимо от профиля, резьба на чертеже изображается условно согласно стандарту 2.311-68 двумя линиями: сплошной основной и сплошной тонкой. Одна линия соответствует наружному диаметру резьбы, другая – внутреннему диаметру.

Существует определенная логика условного изображения резьбы: контур поверхности, на которой нарезается резьба, до появления резьбы изображается сплошной основной линией, а линия, соответствующая второму диаметру резьбы, появившемуся после ее нарезания, проводится сплошной тонкой и размыкается на ¼ окружности при изображении резьбы в плоскости, перпендикулярной оси вращения поверхности с резьбой.



Доверь свою работу ✍️ кандидату наук!

Имя

Поможем с курсовой, контрольной, дипломной, рефератом, отчетом по практике, научно-исследовательской и любой другой работой

Выберите тип работыЧасть дипломаДипломная работаКурсовая работаКонтрольная работаРешение задачРефератНаучно – исследовательская работаОтчет по практикеОтветы на билетыТест/экзамен onlineМонографияЭссеДокладКомпьютерный набор текстаКомпьютерный чертежРецензияПереводРепетиторБизнес-планКонспектыПроверка качестваЭкзамен на сайтеАспирантский рефератМагистерская работаНаучная статьяНаучный трудТехническая редакция текстаЧертеж от рукиДиаграммы, таблицыПрезентация к защитеТезисный планРечь к дипломуДоработка заказа клиентаОтзыв на дипломПубликация статьи в ВАКПубликация статьи в ScopusДипломная работа MBAПовышение оригинальностиКопирайтингДругое

Нажимая кнопку “Продолжить”, я принимаю политику конфиденциальности


RA 19: фитинг-заглушка, трубная цилиндрическая резьба

  • Области применения: пневматические или гидравлические системы
  • Рабочее давление: до 60 бар
  • Рабочая температура: -50…+150 °C
  • Материал корпуса: никелированная латунь

Общие обозначения диаметров резьбы

  • d – наружный диаметр наружной резьбы
  • d1 – внутренний диаметр наружной резьбы
  • d2 – средний диаметр наружной резьбы
  • D – наружный диаметр внутренней резьбы
  • D1 – внутренний диаметр внутренней резьбы
  • D2 – средний диаметр внутренний резьбы

Резьба метрическая (M)

Нормативные документы ГОСТ 24705-2004, ISO 724

Резьба метрическая

Обозначение резьбы Шаг P, мм Диаметр резьбы
d = D, мм d2 = D2, мм d1 = D1, мм d3, мм
M5x0,8 0,8 5 4,480 4,134 4,019
M6x1 1 6 5,350 4,917 4,773
M7x1 1 7 6,350 5,917 5,773
M12x1,25 1,25 12 11,188 10,647 10,466
M12x1,5 1,5 12 11,026 10,376 10,160


Резьба трубная цилиндрическая (G)

Нормативные документы ГОСТ 6357-81, ISO 228/1

Резьба трубная цилиндрическая

Обозначение резьбы Шаг P, мм Витков на дюйм, шт. Диаметр резьбы
d = D, мм d2 = D2, мм d1 = D1, мм
G 1/8″ 0,907 28 9,728 9,147 8,566
G 1/4″ 1,337 19 13,157 12,301 11,445
G 3/8″ 1,337 19 16,662 15,806 14,950
G 1/2″ 1,814 14 20,955 19,793 18,631
G 3/4″ 1,814 14 26,441 25,279 24,117
G 1″ 2,309 11 33,249 31,770 30,291


Резьба трубная коническая (R)

Нормативные документы ГОСТ 6211-81, ISO 7/1. R – наружная коническая резьба, Rc – внутренняя коническая резьба, Rp – внутренняя цилиндрическая резьба

Резьба трубная коническая

Обозначение резьбы Шаг P, мм Витков на дюйм, шт. Диаметр резьбы в основной плоскости Длина резьбы
d = D, мм d2 = D2, мм d1 = D1, мм i2, мм i1, мм
R 1/8″ 0,907 28 9,728 9,147 8,566 6,5 4,0
R 1/4″ 1,337 19 13,157 12,301 11,445 9,7 6,0
R 3/8″ 1,337 19 16,662 15,806 14,950 10,1 6,4
R 1/2″ 1,814 14 20,955 19,793 18,631 13,2 8,2
R 3/4″ 1,814 14 26,441 25,279 24,117 14,5 9,5
R 1″ 2,309 11 33,249 31,770 30,291 16,8 10,4

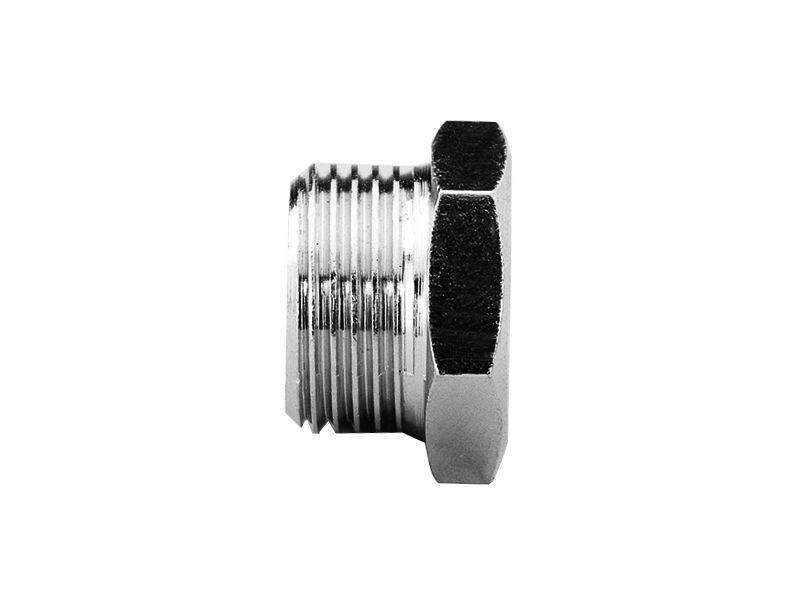

Фитинг-заглушка, трубная цилиндрическая резьба

Габаритные размеры фитинга-заглушки,
с трубной цилиндрической резьбой cерии RA, мм

Код RA D1 L1 L2 CH Вес, г
RA 19 00 18 G1/8 6 10 14 7,5
RA 19 00 14 G1/4 8 13 17 13,5
RA 19 00 38 G3/8 9 13,5 19 18
RA 19 00 12 G1/2 10 15,5 24 31

Трубный фитинг из нерж.

стали, переходник, наруж. цилиндрическая резьба SAE/MS 9/16-18 – наруж. резьба NPT 1/4 дюйма | Переходники | Трубные фитинги | Фитинги
SS-12-AНержавеющая сталь 3163/4 дюймаВнутр. резьба NPT3/4 дюймаНаруж. резьба NPT Просмотр изделия
SS-12-A-12RSНержавеющая сталь 3163/4 дюймаВнутр. резьба NPT3/4 дюймаНаружная цилиндрическая резьба ISO, прямой буртик Просмотр изделия
SS-12-A-12RTНержавеющая сталь 3163/4 дюймаВнутр. резьба NPT3/4 дюймаНаруж. коническая резьба ISO Просмотр изделия
SS-12-AN-1-12Нержавеющая сталь 3161 1/16-12 дюймовНаруж. резьба JIC3/4 дюймаНаруж. резьба NPT Просмотр изделия
SS-12-SAE-7-12Нержавеющая сталь 3161 1/16-12 дюймовНаружная цилиндрическая резьба SAE/MS3/4 дюймаВнутр. резьба NPT Просмотр изделия
SS-16-AНержавеющая сталь 3161 дюймВнутр. резьба NPT1 дюймНаруж. резьба NPT Просмотр изделия
SS-16-A-16RSНержавеющая сталь 3161 дюймВнутр. резьба NPT1 дюймНаружная цилиндрическая резьба ISO, прямой буртик Просмотр изделия
SS-16-A-16RTНержавеющая сталь 3161 дюймВнутр. резьба NPT1 дюймНаруж. коническая резьба ISO Просмотр изделия
SS-16-AN-1-16Нержавеющая сталь 3161 5/16-12 дюймовНаруж. резьба JIC1 дюймНаруж. резьба NPT Просмотр изделия
SS-2-AНержавеющая сталь 3161/8 дюймаВнутр. резьба NPT1/8 дюймаНаруж. резьба NPT Просмотр изделия
SS-2-A-2RSНержавеющая сталь 3161/8 дюймаВнутр. резьба NPT1/8 дюймаНаружная цилиндрическая резьба ISO, прямой буртик Просмотр изделия
SS-2-A-2RTНержавеющая сталь 3161/8 дюймаВнутр. резьба NPT1/8 дюймаНаруж. коническая резьба ISO Просмотр изделия
SS-4-AНержавеющая сталь 3161/4 дюймаВнутр. резьба NPT1/4 дюймаНаруж. резьба NPT Просмотр изделия
SS-4-A-4RSНержавеющая сталь 3161/4 дюймаВнутр. резьба NPT1/4 дюймаНаружная цилиндрическая резьба ISO, прямой буртик Просмотр изделия
SS-4-A-4RTНержавеющая сталь 3161/4 дюймаВнутр. резьба NPT1/4 дюймаНаруж. коническая резьба ISO Просмотр изделия
SS-4-AG-4Нержавеющая сталь 3161/4 дюймаВнутр. цилиндрическая резьба ISO1/4 дюймаНаруж. резьба NPT Просмотр изделия
SS-4-AN-1-2Нержавеющая сталь 3167/16-20 дюймовНаруж. резьба JIC1/8 дюймаНаруж. резьба NPT Просмотр изделия
SS-4-AN-1-4Нержавеющая сталь 3167/16-20 дюймовНаруж. резьба JIC1/4 дюймаНаруж. резьба NPT Просмотр изделия
SS-4-AT-4Нержавеющая сталь 3161/4 дюймаВнутр. коническая резьба ISO1/4 дюймаНаруж. резьба NPT Просмотр изделия
SS-4-SAE-1-4Нержавеющая сталь 3167/16-20 дюймовНаружная цилиндрическая резьба SAE/MS1/4 дюймаНаруж. резьба NPT Просмотр изделия
SS-4-SAE-1-4ANНержавеющая сталь 3167/16-20 дюймовНаружная цилиндрическая резьба SAE/MS1/4 дюймаНаруж. резьба JIC Просмотр изделия
SS-4-SAE-7-4Нержавеющая сталь 3167/16-20 дюймовНаружная цилиндрическая резьба SAE/MS1/4 дюймаВнутр. резьба NPT Просмотр изделия
SS-6-AНержавеющая сталь 3163/8 дюймаВнутр. резьба NPT3/8 дюймаНаруж. резьба NPT Просмотр изделия
SS-6-A-6RSНержавеющая сталь 3163/8 дюймаВнутр. резьба NPT3/8 дюймаНаружная цилиндрическая резьба ISO, прямой буртик Просмотр изделия
SS-6-A-6RTНержавеющая сталь 3163/8 дюймаВнутр. резьба NPT3/8 дюймаНаруж. коническая резьба ISO Просмотр изделия
SS-6-AG-6Нержавеющая сталь 3163/8 дюймаВнутр. цилиндрическая резьба ISO3/8 дюймаНаруж. резьба NPT Просмотр изделия
SS-6-AN-1-4Нержавеющая сталь 3169/16-18 дюймовНаруж. резьба JIC1/4 дюймаНаруж. резьба NPT Просмотр изделия
SS-6-AN-1-6Нержавеющая сталь 3169/16-18 дюймовНаруж. резьба JIC3/8 дюймаНаруж. резьба NPT Просмотр изделия
SS-6-A-RTНержавеющая сталь 3163/8 дюймаВнутр. коническая резьба ISO3/8 дюймаНаруж. коническая резьба ISO Просмотр изделия
SS-6-AT-6Нержавеющая сталь 3163/8 дюймаВнутр. коническая резьба ISO3/8 дюймаНаруж. резьба NPT Просмотр изделия
SS-6-SAE-1-4Нержавеющая сталь 3169/16-18 дюймовНаружная цилиндрическая резьба SAE/MS1/4 дюймаНаруж. резьба NPT Просмотр изделия
SS-6-SAE-1-6Нержавеющая сталь 3169/16-18 дюймовНаружная цилиндрическая резьба SAE/MS3/8 дюймаНаруж. резьба NPT Просмотр изделия
SS-6-SAE-1-6ANНержавеющая сталь 3169/16-18 дюймовНаружная цилиндрическая резьба SAE/MS3/8 дюймаНаруж. резьба JIC Просмотр изделия
SS-6-SAE-7-4Нержавеющая сталь 3169/16-18 дюймовНаружная цилиндрическая резьба SAE/MS1/4 дюймаВнутр. резьба NPT Просмотр изделия
SS-6-SAE-7-6Нержавеющая сталь 3169/16-18 дюймовНаружная цилиндрическая резьба SAE/MS3/8 дюймаВнутр. резьба NPT Просмотр изделия
SS-8-AНержавеющая сталь 3161/2 дюймаВнутр. резьба NPT1/2 дюймаНаруж. резьба NPT Просмотр изделия
SS-8-A-8RSНержавеющая сталь 3161/2 дюймаВнутр. резьба NPT1/2 дюймаНаружная цилиндрическая резьба ISO, прямой буртик Просмотр изделия
SS-8-A-8RTНержавеющая сталь 3161/2 дюймаВнутр. резьба NPT1/2 дюймаНаруж. коническая резьба ISO Просмотр изделия
SS-8-AG-8Нержавеющая сталь 3161/2 дюймаВнутр. цилиндрическая резьба ISO1/2 дюймаНаруж. резьба NPT Просмотр изделия
SS-8-AN-1-8Нержавеющая сталь 3163/4-16 дюймовНаруж. резьба JIC1/2 дюймаНаруж. резьба NPT Просмотр изделия
SS-8-AT-8Нержавеющая сталь 3161/2 дюймаВнутр. коническая резьба ISO1/2 дюймаНаруж. резьба NPT Просмотр изделия
SS-8-SAE-1-8Нержавеющая сталь 3163/4-16 дюймовНаружная цилиндрическая резьба SAE/MS1/2 дюймаНаруж. резьба NPT Просмотр изделия
SS-8-SAE-7-8Нержавеющая сталь 3163/4-16 дюймовНаружная цилиндрическая резьба SAE/MS1/2 дюймаВнутр. резьба NPT Просмотр изделия

Резьба трубная цилиндрическая в Одинцово: 971-товар: бесплатная доставка, скидка-32% [перейти]

Плашка трубная 3/4″ (внешний диаметр 55 мм)

В МАГАЗИНЕще цены и похожие товары

Плашка трубная 1″ (внешний диаметр 65 мм)

В МАГАЗИНЕще цены и похожие товары

В МАГАЗИНЕще цены и похожие товары

226

453

Плашка M7x1 ф25 Тип: Плашка, Размер: Длина 2.500 Ширина 2.500 Высота 1.000, Вес: 24

В МАГАЗИНЕще цены и похожие товары

226

453

Плашка M9x1 ф25 Тип: Плашка, Размер: Длина 9.000 Ширина 4.000 Высота 1.500, Вес: 34

В МАГАЗИНЕще цены и похожие товары

1 199

1400

Плашка трубная G 1 1/2″ , полтора дюйма, для 50мм трубы Тип: Плашка, Размер: Длина 7. 000 Ширина

В МАГАЗИНЕще цены и похожие товары

206

452

Плашка M6x1 ф20 Тип: Плашка, Размер: Длина 2.500 Ширина 2.500 Высота 1.000, Вес: 11

В МАГАЗИНЕще цены и похожие товары

Плашка G 1 1/2″ трубная Тип нарезаемой резьбы: трубная цилиндрическая, Материал: Сталь, Диаметр

В МАГАЗИНЕще цены и похожие товары

Плашка для трубной цилиндрической резьбы Туламаш 57992 Диаметр: 45, Сталь: 9ХС, Направление резьбы:

В МАГАЗИНЕще цены и похожие товары

Плашка для трубной цилиндрической резьбы Туламаш 57994 Тип резьбы: трубная цилиндрическая дюймовая

В МАГАЗИНЕще цены и похожие товары

Плашка для трубной цилиндрической резьбы Туламаш 57997 Сталь: 9ХС, Направление резьбы: правая, Тип

В МАГАЗИНЕще цены и похожие товары

Плашка для трубной цилиндрической резьбы Туламаш 143402 Тип резьбы: трубная цилиндрическая дюймовая

В МАГАЗИНЕще цены и похожие товары

Плашка для трубной цилиндрической резьбы Туламаш 57996 Сталь: 9ХС, Тип резьбы: трубная

В МАГАЗИНЕще цены и похожие товары

Плашка для трубной цилиндрической резьбы Туламаш 57989 Тип резьбы: трубная цилиндрическая дюймовая

В МАГАЗИНЕще цены и похожие товары

Плашка для трубной цилиндрической резьбы Туламаш 57979 Тип резьбы: трубная цилиндрическая дюймовая

В МАГАЗИНЕще цены и похожие товары

Плашка для трубной цилиндрической резьбы Туламаш 57990 Направление резьбы: правая, Сталь: 9ХС, Тип

В МАГАЗИНЕще цены и похожие товары

298

455

Плашка M12x1,5 ф38 Тип: Плашка, Размер: Длина 4.000 Ширина 4.000 Высота 1.600, Вес: 67

В МАГАЗИНЕще цены и похожие товары

Плашка для трубной цилиндрической резьбы Туламаш 143400 Направление резьбы: правая, Сталь: P6M5,

В МАГАЗИНЕще цены и похожие товары

Трубная цилиндрическая плашка HORTZ 204130 Диаметр: 45, Тип резьбы: трубная цилиндрическая дюймовая

В МАГАЗИНЕще цены и похожие товары

Трубная цилиндрическая плашка BTI NN13 Вид товара: плашка, Направление резьбы: правая, Сталь: HSS

В МАГАЗИНЕще цены и похожие товары

Цилиндрическая борфреза JSD А1220М08-65 По бетону: нет, По алюминию: нет, По пластику: нет

В МАГАЗИНЕще цены и похожие товары

Трубная цилиндрическая плашка BTI NN13 Вид товара: плашка, Направление резьбы: правая, Сталь: HSS

В МАГАЗИНЕще цены и похожие товары

Плашка для трубной цилиндрической резьбы Туламаш 143398 Сталь: P6M5, Тип резьбы: трубная

В МАГАЗИНЕще цены и похожие товары

Цилиндрическая борфреза JSD А1020М06-70 По бетону: нет, По алюминию: нет, По стеклу: нет

В МАГАЗИНЕще цены и похожие товары

Плашка для трубной цилиндрической резьбы Туламаш 58011 Сталь: 9ХС, Направление резьбы: правая,

В МАГАЗИНЕще цены и похожие товары

Трубная цилиндрическая плашка BTI NN13 Диаметр резьбы (Tr): нет, Шаг резьбы (Tr): нет, Диаметр

В МАГАЗИНЕще цены и похожие товары

Плашка для трубной цилиндрической резьбы Туламаш 58010 Тип резьбы: трубная цилиндрическая дюймовая

В МАГАЗИНЕще цены и похожие товары

Трубная цилиндрическая плашка BTI NN13 Направление резьбы: правая, Диаметр резьбы (BSF): нет,

В МАГАЗИНЕще цены и похожие товары

Плашка для трубной цилиндрической резьбы Туламаш 143401 Тип резьбы: трубная цилиндрическая дюймовая

В МАГАЗИНЕще цены и похожие товары

Цилиндрическая борфреза JSD В0616М06-61 По пластику: нет, По нержавейке: да, По резине: нет

В МАГАЗИНЕще цены и похожие товары

12 837

Трубная цилиндрическая плашка BTI NN13 Вид товара: плашка, Направление резьбы: правая, Сталь: HSS

В МАГАЗИНЕще цены и похожие товары

Трубная цилиндрическая плашка BTI NN13 Тип резьбы: метрическая (М), Резьба UNEF: нет, Диаметр

В МАГАЗИНЕще цены и похожие товары

Плашка для трубной цилиндрической резьбы Туламаш 57995 Направление резьбы: правая, Сталь: 9ХС,

В МАГАЗИНЕще цены и похожие товары

Плашка трубная 3/4″ (внешний диаметр 55 мм) На складе в С-Пб Доступность: На складе в С-Пб,

В МАГАЗИНЕще цены и похожие товары

Цилиндрическая борфреза JSD А0820М06-70 По пластику: нет, По нержавейке: да, По резине: нет

В МАГАЗИНЕще цены и похожие товары

Плашка для трубной цилиндрической резьбы Туламаш 115420 Тип резьбы: трубная цилиндрическая дюймовая

В МАГАЗИНЕще цены и похожие товары

Трубная цилиндрическая плашка BTI NN13 Вид товара: плашка, Направление резьбы: правая, Сталь: HSS

В МАГАЗИНЕще цены и похожие товары

Плашка для трубной цилиндрической резьбы Туламаш 143397 Тип резьбы: трубная цилиндрическая дюймовая

В МАГАЗИНЕще цены и похожие товары

Цилиндрическая борфреза JSD А0616М06-61 По дереву: нет, По алюминию: нет, По стеклу: нет

В МАГАЗИНЕще цены и похожие товары

Цилиндрическая борфреза JSD В0820М06-64 По бетону: нет, По цветному металлу: да, По камню: нет

В МАГАЗИНЕще цены и похожие товары

Плашка трубная G 2 цилиндрическая резьба Материал: 9ХС

ПОДРОБНЕЕЕще цены и похожие товары

Плашка трубная G 1 Производитель: STV, Материал: 9ХС

ПОДРОБНЕЕЕще цены и похожие товары

Плашка трубная G 1/16 Производитель: STV, Материал: 9ХС

ПОДРОБНЕЕЕще цены и похожие товары

Плашка трубная G 1 цилиндрическая резьба Материал: 9ХС

ПОДРОБНЕЕЕще цены и похожие товары

Плашка трубная G 1 1/8 Производитель: STV, Материал: 9ХС

ПОДРОБНЕЕЕще цены и похожие товары

Плашка трубная G 1 BUCOVICE (Чехия) арт. 212100 Производитель: Bucovice

ПОДРОБНЕЕЕще цены и похожие товары

Метчик G 3/8 для нарезания трубной цилиндрической резьбы ГОСТ 3266-81 шт арт. МТ-6375-38

ПОДРОБНЕЕЕще цены и похожие товары

Плашка для трубной резьбы 1/2 Зубр МАСТЕР 4-28032-1/2

ПОДРОБНЕЕЕще цены и похожие товары

Плашка трубная G 1 3/4 Производитель: STV, Материал: 9ХС

ПОДРОБНЕЕЕще цены и похожие товары

Плашка трубная G 1 3/8 Производитель: STV, Материал: 9ХС

ПОДРОБНЕЕЕще цены и похожие товары

Плашка трубная G 1 3/4 левая Производитель: STV, Материал: 9ХС

ПОДРОБНЕЕЕще цены и похожие товары

Плашка трубная G 1 Р6М5 Материал: HSS

ПОДРОБНЕЕЕще цены и похожие товары

Плашка трубная G 1 левая Производитель: STV, Материал: 9ХС

ПОДРОБНЕЕЕще цены и похожие товары

Плашка для трубной резьбы 3/4 Зубр МАСТЕР 4-28032-3/4

ПОДРОБНЕЕЕще цены и похожие товары

Плашка G 1″ трубная

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 6

Прибор для просмотра резьбы цилиндра — упаковка

Прибор для просмотра резьбы цилиндра — упаковка

300,00 $

Проверка резьбы цилиндра с точностью и точностью КАЖДЫЙ РАЗ. { прокрутите вниз описания для демонстрации YouTube }. Cylinder Thread Viewer поможет вам проверить резьбу во ВСЕХ цилиндрах. Он использует индексную пластину с резьбой для стабильности, лазер для точного определения проблем и 8-часовую перезаряжаемую батарею, и все это в специальном футляре на молнии из углеродного волокна. КУПИТЕ СЕГОДНЯ

Руководство_ сложенный буклет

В наличии

Устройство для просмотра резьбы цилиндра – количество в упаковке

Артикул: 01-0008-20 Категории: Освещение / Инспекция Резьба, Цилиндр Метки, Товары и руководства осмотр, просмотрщик резьбы цилиндра, осмотр резьбы

  • Описание
  • Дополнительная информация
  • Отзывы (1)

Описание

Компания Cylinder Training Services разработала новый инструмент, помогающий инспектору просматривать резьбу цилиндра. Многие инспекторы используют свет и зеркало для проверки резьбы цилиндра. Эта процедура использовалась в течение длительного периода времени, но требует самоотверженности и практики, чтобы овладеть техникой. Использование света и зеркал также может быть проблематичным для людей с ослабленным зрением. Чтобы решить эти проблемы, Cylinder Training Services разработала Cylinder Thread Viewer. Средство просмотра резьбы цилиндра помогает инспектору, уточняя, увеличивая, изменяя и упрощая процесс проверки. Все это достигается с помощью лазера на индексной пластине, аккумуляторов, стеклянных линз и сменных тубусов зеркал.

 Уточнить

Чистота резьбы очень важна в процессе проверки цилиндра. В средстве просмотра резьбы цилиндра используется внутренний белый светодиод, который освещает пики и впадины резьбы. Интенсивность светодиодной подсветки можно регулировать с помощью передней ручки включения/выключения. Когда ручка включена, интенсивность света увеличивается. Если свет становится слишком интенсивным, ручку можно отрегулировать вниз, предоставляя инспектору индивидуальное представление о нитях. Четкость нитей можно сфокусировать, используя регулируемую фокусирующую трубку. Пользователь может настроить вид в соответствии со своими личными потребностями зрения.

Увеличение (1X)

Глядя через фокусную трубку, прибор для просмотра цилиндрической резьбы использует высококачественную стеклянную оптику. Индивидуальная оптика была разработана и произведена компанией, производящей оптику высокого класса. Используемое зеркало не имеет увеличения (1X). Однако, когда пользователь регулирует белый свет светодиода и перемещает фокусирующую трубку для четкого обзора, стеклянная оптика выявляет нити в четком четком изображении. Подобно ношению очков для чтения, чтобы прояснить зрение, когда что-то находится ближе к глазу.

Изменить

Из-за конструкции оптики и фокусных расстояний, по мере того, как вы перемещаете средство просмотра резьбы цилиндра глубже в резьбу и внутрь цилиндра, инспектор может просматривать нижнюю сторону области головки цилиндра. Когда вы перемещаете средство просмотра, вы можете постоянно регулировать фокус. Зеркало и оптика имеют поле зрения 2 дюйма / 5 сантиметров. Эта фокусирующая способность и яркость света позволяют инспектору видеть нижнюю сторону короны, проверяя возможные трещины или чрезмерную коррозию.

Средство просмотра резьбы цилиндра также может изменять диаметр трубки зеркала. В систему можно добавить трубы двух размеров. Один имеет диаметр ¾ дюйма / 2 см, а другой — всего ½ дюйма / 1,25 см. инспектор может выбрать наилучший размер зеркала для проверяемого цилиндра.

Simplify

Чтобы использовать средство просмотра резьбы цилиндра, инспектор выбирает размер трубки зеркала, помещает индексную пластину на верхнюю часть цилиндра, включает средство просмотра и ввинчивает трубку зеркала с резьбой в индексную пластину. Индексная пластина обеспечивает стабилизацию трубки зеркала. Резьба индексной пластины была разработана специально для использования наименьшего количества оборотов, но при этом допуская несколько проходов резьбы при просмотре через зеркало. Инспектор может оставаться в одном положении, цилиндр остается в одном положении, и вращается только средство просмотра резьбы цилиндра.

Чтобы помочь определить проблемные области, средство просмотра резьбы цилиндра имеет специальную метку на индексной пластине и внутреннюю систему лазерного наведения. Индексная пластина имеет точку, которая устанавливается в определенном месте на цилиндре. Например, точку можно поставить на первую букву/цифру серийного номера. Это становится точкой «О». При вращении устройства лазер отслеживает индексную пластину. Когда инспектор что-то замечает, он смотрит на номерную табличку и записывает число, на которое попадает лазер. Это позволяет им найти то же место при повторной оценке резьбы или коронки цилиндра.

 Это отличный инструмент для определения разницы между меткой остановки крана и трещиной. Просмотрите последний БЛОГ услуг по обучению работе с баллонами — Не осуждайте хороший баллон.

Аккумуляторная батарея является одним из величайших инструментов упрощения, добавленных в средство просмотра резьбы цилиндра. С помощью зарядного кабеля USB-C вы можете быстро зарядить устройство в течение 8 часов непрерывной работы. Нет необходимости разбирать устройство и искать батарейки для замены. Просто зарядите и используйте. Если он случайно остался включенным, выполните быструю перезарядку, чтобы продолжить процесс проверки.

PRINTABLE MANUAL

Additional information

Weight 1. 0 lbs
Dimensions 15 × 12 × 3 in

You may also like…

  • Quick Просмотр

  • Быстрый просмотр

ЦИЛИНДРИЧЕСКИЕ НАКАТНЫЕ МАШИНЫ С 2 МАТРИЦАМИ

Особенности:

  • Возможность подачи и сквозной подачи
  • Функции быстрой настройки
  • Рабочий вспомогательный инструмент на фиксированной осевой линии
  • Левая головка с гидравлическим приводом
  • Двигатель с прямым приводом/редуктор в сборе
  • Инвертор переменного тока с регулируемой скоростью шпинделя
  • Оснащен программируемым контроллером, включая
    • Расширяемый вход и выход
    • Программируемая нагрузка и время выдержки

Технические характеристики серии B:

Технические характеристики В105 Б205 Б305 В805
Резьба                . ..Подача

            Диаметры            …Проходная подача

до 1-1/2″
до 1″
до 2-1/2″
до 2″
до 3″
до 2-1/2″
до 6 дюймов
до 4 дюймов
Резьба
Длина
до 3 дюймов
до 20 футов
до 4-1/8″
до 20 футов
до 6 дюймов
до 20 футов
до 10 дюймов
до 20 футов
Диаметр шпинделя 1-1/2″ 2-1/8″ 3 дюйма 4-3/4″
Матрицы 5-1/4 дюйма
3 дюйма
7 дюймов
4-1/8 дюйма
8 дюймов
6 дюймов
10 дюймов
10 дюймов
Скорость матрицы (об/мин) от 50 до 200 от 50 до 180 от 30 до 180 от 25 до 100
Привод шпинделя 5 л. с. 20 л.с. 30 л.с. 80 л.с.
Макс. Радиальная нагрузка на штамп (в тоннах) 10 20 30 80
Высота загрузки 42 42 42 42
Площадь пола (дюймы / Д x Ш) 68 х 68 96 х 108 104 х 85 72 х 84
Вес нетто (фунты) 3000 7000 11 000 15 000

Метрическая система В105 Б205 Б305 В805
Резьба
Диаметры
до 38 мм
до 25 мм
до 63 мм
до 50 мм
до 76 мм
до 63 мм
до 152 мм
до 105 мм
Резьба
Длина
до 76 мм
до 6 метров
до 104 мм
до 6 метров
до 152 мм
до 6 метров
до 254 мм
до 6 метров
Диаметр шпинделя 38 мм 53,9 мм 76,2 мм 120,6 мм
Матрицы 133,3 мм
76 мм
177,8 мм
104,7 мм
203,2 мм
152,4 мм
254 мм
254 мм
Скорость матрицы (об/мин) от 50 до 200 от 50 до 180 от 30 до 180 от 25 до 100
Привод шпинделя 3,7 кВт 15 кВт 22,2 кВт 60 кВт
Макс. Радиальная нагрузка на штамп 89 кН 178 кН 267 кН 712 кН
Высота загрузки 1066 мм 1066 мм 1066 мм 1066 мм
Площадь пола (мм / Д x Ш) 1727 х 1727 2438 x 2743 2641 x 2159 1828 х 2133
Вес нетто 1360 кг 3175 кг 4990 кг 6800 кг

Все максимальные значения не могут быть получены одновременно.

Двухштамповая цилиндрическая машина Фотографии

Фотографии серии B105

Серия B105
Серия B105
Серия B105
Серия B105

Серия B205 Фотографии

Серия B205
Серия B205
Серия B205
B205 Серия

Фотографии серии B305

Серия B305
Серия B305

Видеоролики двухштамповых цилиндрических станков

B105, Сквозная прокатка ½-20 стержней

B105, Прикатывание со специальным приспособлением для предварительного вращения

B205, Подача со специальным креплением для концов прокатных стержней

B305, Входная прямая накатка

Валки для цилиндрических и механических штампов

CJWinter производит ведущую линейку штампов и оснастки для станков.

В настоящее время мы производим как спиральные, так и кольцевые гребенки различных типов для резьбонакатного станка, включая сквозную подачу, двойную конусность, ускорение, погружение и замедление.

CJWinter также предлагает консольные держатели плашек и держатели матриц с двойной опорой как для прямой, так и для конической трубной резьбы.

Материалы штампа

Д2
Умеренная ударная вязкость и промежуточная износостойкость. Поставляется на плашках для машинной резьбы.

DC53
Штамп общего назначения для холодной штамповки, обеспечивающий вдвое большую ударную вязкость по сравнению с D2, превосходную износостойкость и более высокую усталостную прочность.

М2
Быстрорежущая сталь с превосходной прочностью и износостойкостью. Оптимальные штампы для холодной обработки.

М42
Сверхбыстрорежущая инструментальная сталь, предназначенная для обработки высокопрочных и предварительно закаленных сталей и сплавов цветных металлов. Идеально подходит для аэрокосмической и нефтегазовой промышленности.

Дополнительно

Другие материалы доступны по запросу. Свяжитесь с нами для получения подробной информации.

Отделка кромок

Стандартный
Углы фаски 30°, 45° или 60°

Пользовательский
R 3 Радиусная фаска или нестандартные углы фаски

При прокатке рекомендуемый угол с каждой стороны диаметра заготовки составляет 30° от оси детали.

Фаска 30° после прокатки дает угол приблизительно 45°. Для более твердых материалов предпочтителен меньший угол фаски (от 25° до 28°), чтобы не снижался срок службы резьбового ролика.

Чтобы заказать специальную фаску или отделку кромки, укажите угол и длину фаски.

Технические характеристики

Держатели штампов для станков A22 и A23

Консольные держатели штампов

Держатели штампов с двойной опорой

Производитель Модель машины Диаметр шпинделя Макс. Умереть О.Д. Макс. Ширина штампа

Эскофье
х22 54 мм 170 мм 130 мм
х40 69,85 мм 220 мм 260 мм

Фриц Вернер
ПИ-ВИ P5 40 мм 120 мм 38 мм
ПИ-ВИ, P12 54 мм 195 мм 130 мм
ПИ-ВИ, P15 69,85 мм 200 мм 160 мм
ПИ-ВИ, P20 54 мм 195 мм 160 мм
ПИ-ВИ, P24 69,85 мм 195 мм 150 мм
ПИ-ВИ, P25 69,85 мм 195 мм 150 мм

Изпе
РСК300 54 мм 160 мм 120 мм
РСК300Х 54 мм 220 мм 200 мм

Кинефак
МС-5-Ф 1½ дюйма 4 дюйма 2½ дюйма
МС-5-Ф 2 дюйма 4 3/8″ 2½ дюйма или 3½ дюйма
МС-25-Ф 2 дюйма 6 дюймов 4½ дюйма
МС-50 3 дюйма 9½” 7 дюймов

Лэндис
ЛАН-НУ-РОЛ 1½ дюйма 2 3/8″ 4½ дюйма
ЛАН-ХИ-РОЛ 3 дюйма 8 5/8″ 6 дюймов
32TFRI 3 дюйма 8 5/8″ 6 дюймов

Ниссей
ФА-3С 26,05 мм 60 мм 30 мм
ФА-5С 40 мм 100 мм 50 мм
ФА-10 54 мм 140 мм 80 мм
ФА-16 54 мм 160 мм 180 мм

ОРТ Италия
3RP8 28 мм 80 мм 150 мм
3RP15 40 мм 175 мм 80 мм
18Б 54 мм 185 мм 150 мм
3RP42 69,85 мм 215 мм 150 мм
РП50 80 мм 215 мм 150 мм

Рид
В112 2 1/8″ 6 дюймов 3 1/8″
В210 2 1/8″ 5½” 3 1/8″
В220 2 1/8″ или 2¾” 7 7/8″ 5 15/16″
В230 3 1/8″ 11¾” 11¾”
В250 3 5/16 дюйма или 3 15/16 дюйма 11¾” 9 7/8″

Сени
Д25Е 40 мм 125 мм 50,8 мм
Д30 40 мм 100 мм 60,325 мм
Д40 40 мм 120 мм 70 мм
Д44Х 40 мм 120 мм 80 мм
Д50Х 54 мм 170 мм 101,6 мм
Д75Б 54 мм 170 мм 158,75 мм

Штайнле
№ 1 2 ¾” 5 ¼” 3 дюйма

Тескер
175 1 ¼” 4 ½” 2 ½”
200 Различные 5 дюймов 3 ¼”
215 1 ½” 6 дюймов 4 ½”
320 Различные 8 дюймов 5 ½”
425 3 дюйма 8 дюймов 8 дюймов

Цугами
54 мм 150 мм 60 мм
T-ROL6 (A5D) 54 мм 149 мм 60 мм
T-ROL15 (15D) 54 мм 180 мм 150 мм
T-ROL20 (20D) 70 мм 200 мм 180 мм
Т-РОЛ25 (25Д) 85 мм 210 мм 300 мм

 CJWinter доказала, что быстрая доставка, безупречное качество и конкурентоспособные цены могут быть реализованы одновременно для наших штампов.

Наша команда преданных своему делу инженеров сосредоточена на решении задач каждого клиента, связанных с накаткой резьбы и изготовлением штампов. Наша специализация – предоставление превосходных продуктов в кратчайшее время выполнения заказов.

От CJWinter вы получаете:

  • Полвека передовых услуг в обрабатывающей промышленности
  • Индивидуальное внимание
  • Улучшенный сервис
  • Гибкость
  • Тщательное внимание к деталям
  • Инновации и качество
  • Интенсивное практическое обучение и опыт

Мы понимаем, что вам нужно, и можем адаптировать задания в точном соответствии с вашими требованиями. Брошюра о цилиндрических штампах

: Загрузить сейчас

цилиндрическая резьба – перевод на немецкий язык – Linguee

2229229 2 .1323 w i th симметричный профиль […]

обычно вставляются с обеих сторон; я. е. рулоны могут быть

[. ..]

перевернутый и используется с обоих концов.

wagner-werkzeug.de

wagner-werkzeug.de

Контрольный рентген (рис. 5) после имплантации показывает оптимальное значение

[. ..] первичная стабильность в t h e цилиндрическая резьба s e ct ион.

straumann.com

straumann.com

Das Kontrollrntgenbild (Abb. 5) nach der Implantation zeigt die optimale Primrstabilitt

[…] des I mp lant ats im zylindrischen Gewindebereich .

straumann.com

straumann.com

The thread in the valves is a cylindrical G 1/ 4 thread a n d подходит для использования с соответствующей цилиндрической или конической внешней резьбой.

cetoni.de

cetoni.de

D as Gewinde in de n Ventilen is t ein zylindrisches G 1/4″ Gewinde und f r die Verwendung entsprec he nder zylindrischer или к [. ..]

Auengwinde geeignet.

cetoni.de

cetoni.de

Если вы производите нг а цилиндрическую резьбу , а и получается […]

должна быть конической или, в случае конической резьбы, конусной

[…]

отклоняется от целевого значения, оба зубчатых рычага (или сплошные рычаги) должны быть отрегулированы на одинаковую величину.

wagner-werkzeug.de

wagner-werkzeug.de

W en n e in zylindrisches Gewinde ge fe rtig t wi rd und dieses […]

konisch ausfllt oder bei einem kegeligen Gewinde der Kegelwinkel

[…]

vom Soll-Wert abweicht, sind beide Getriebearme (oder festen Arme) um Dendenlben Betrag nachzustellen.

wagner-werkzeug.de

wagner-werkzeug.de

Программа такая же, как f o r цилиндрическая резьба m i ll и .

dormertools.com

www.dormertools.com

Das Programm ist dasselbe wie f r OrbitalGewindeformer u nd wurde so aufgebaut, dass Sie mit dem Rprg-Wert programmieren.

dormertools.com

dormertools.com

Поток R O LL S F O R O R O R O R

D ie Gewinderroll en fr zylindrische Gew inde m it sy мм эттрищем […]

Profil sind in der Regel beidseitig einsetzbar; д. час ист

[…]

an beiden Seiten ein Rollenangriff vorhanden.

wagner-werkzeug.de

wagner-werkzeug.de

Соединение может быть выполнено трубами с резьбой или трубными соединениями с уплотнением в резьбе

[…]

(коническая резьба по ISO 7/1) или герметизированы снаружи резьбы средствами

[…] плоской прокладки et s ( цилиндрическая резьба a p pl /1 ISO).

johnson-pump.com

johnson-pump.com

Die Abdichtung kann im Gewinde (konisches Gewinde

[…]

драгоценный камень ISO 7/1) oder auerhalb de s Gewindes m it ebenen

[…] Dicht un gsein lag en (zylindrische G ew inde e ntsp […]

ISO 228/1) erfolgen.

johnson-pump.com

johnson-pump.com

Адаптер для резьбы на блоке NOAH a цилиндрическая резьба G 3/ 8. 3.

dgflugzeugbau.de

dgflugzeugbau.de

Адаптер fr d as Gewinde de r NOAH-Ei nh eit (zylindrsches Gewinde G 9132). 3 .

dgflugzeugbau.de

dgflugzeugbau.de

Винт с внутренним шестигранником pl ug s ( cylindrical thread , m et ric)

lederer-online.com

lederer-online.com

Verschluschrauben mit Bund

[…] und Inne ns echsk ant (zylindrisches Gewinde, me trisc h )

lederer0004 lederer-online.com

Прочный TR 28 8 Цилиндрическая нить W I TH WAGIN KINGING7 I TH .

Robus te s gerollt es Gewinde mi t gr o er Gewindesteigung Tr 1322 28 x8

new. york.cz

new.york.cz

R = трубная резьба Витворта согласно

[…]

DIN 4925, часть 1, со ссылкой на

[…] DIN 2999 Par t 1 , цилиндрическая резьба o n вал и конус 9132 […]

трубная резьба на штифте; шаг: 11 витков на дюйм, от DN 35 до DN 100

gwe-gruppe.de

gwe-gruppe.de

Роргевинде (Whitworth-Rohrgewinde) nach

[…]

DIN 4925 Teil 1, unter Verweisung auf

[…] DIN 2 99 9 Tei l 1 , zylindrisches I nne ngewi nd e und […]

kegeliges Auengewinde, Steigung 11 Gang pro Zoll, DN 35 – DN 100

gwe-gruppe.de

gwe-gruppe.de

Поворотное окончание

[. ..] оснащен fe ma l e цилиндрическая резьба G 1 /2 для плоских […]

уплотнение, аналогично другим окончаниям с накидными гайками.

az-pokorny.cz

az-pokorny.cz

Аншлюс

[…] ист мит е in em G1 /2 Gewinde au sgest at tet und ist […]

fr eine Flachdichtung, hnlich so wie andere Anschlsse mit berwurfmutter bestimmt.

az-pokorny.cz

az-pokorny.cz

держатель картриджа выдвижной ящик wi t h цилиндрическая резьба , us подходит для автомобилей

testa-gase.com

testa-gase.com

K o rbzie her mi t zylindrischem Gewinde, pa sse nd f r Patronenkorb a

testa-gase. de

testa-gase.de

Цилиндрический I НЗ h резьба ( a ls o называется Унифицированная резьба): обозначена […]

с буквой UNF.

vakuumtechnik.cz

vakuumtechnik.cz

Zylindrisches Zo llge wind e (auch Un ified -Gewinde genan nt ) – bezeichnet […]

mit den Buchstaben UNF.

vakuumtechnik.cz

vakuumtechnik.cz

We also manufacture inte rn a l thread G cylindrical I S O 228-1 and exte rn a l резьба G A + G B цилиндрический I S O.

kloeckner-stahl-…-metallhandel.de

kloeckner-stahl-…-metallhandel.de

Вейтерхин

[…] fertigen wi r Innengewinde G zylindrisch ISO 2 28-1 , Auengwinde GA+G B zylindrisch I СО 2 28 -1.

kloeckner-stahl-…-metallhandel.de

kloeckner-stahl-…-metallhandel.de

Корпус шарового крана изготовлен из горячепрессованной латуни ДЦР

[…] (EN 12165) wi t h cylindrical f e ma l e thread i n a куб.см с ISO 7/1 Rp.

sauter.hu

sauter.hu

Krper des Kugelhahns ist aus DZR Pressmessing (EN

[…] 12165) mit I nn engew ind e zylindrisch n ach ISO 7/ 1 Rp.

sauter.hu

sauter.hu

Инте rn a l thread G cylindrical I S O 228-1, exte rn a l thread G A + G B cylindrical I S O 228-1.

kloeckner-stahl-…-metallhandel.de

kloeckner-stahl-…-metallhandel.de

Inneshwinde G Zylindrisch ISO 2 28 -1, Auengewinde GA+GB 2221.

kloeckner-stahl-…-metallhandel.de

kloeckner-stahl-…-metallhandel.de

А cylindrical o u te r contour a nd a thread p i tc h of 0,8 mm, [. ..]

, который сужается в коронковой части имплантата, обеспечивает превосходную первичную стабильность.

straumann.se

straumann.se

E и не цилиндрический и sse re Kontur un de eine G ewind например anghhe […]

фон 0,8 мм, коронка Anteil des Implantats

[…]

erweitert, sorgen fr hervorragende Primrstabilitt.

straumann.ch

straumann.ch

Силовая передача реализована в соответствии с

[…] DIN 748 через t h e cylindrical s h af t end with a retai ni n g thread , o pt ional с […]

паз для призматической шпонки.

загрузить.beckhoff.com

загрузить.beckhoff.com

Die Kraftbertragung erfolgt

[…] nach DIN 74 8 be r d as zylindrische We lle nend e m it Anzugsgewinde, o pti onal mi t Пассфедернут.

загрузить.beckhoff.com

загрузить.beckhoff.com

QUICKSERT Hex

[…] состоит из a cylindrical m a in body with an inte rn a l thread , f or med шестигранная головка и специальный удлинитель rn a l резьба t h […]

малый бок

[. ..]

угол и увеличивается асимметрично к основанию резьбы.

www2.boellhoff.de

www2.boellhoff.de

QUICKSERT Hex beste ht aus ein em zylindrischen Gr und krpe r mit Innengewinde, gestoenem Innen-Sechskant und einem Spezial-Auengewinde, […]

das einen extrem kleinen

[…]

Flankenwinkel aufweist und sich zum Gewindegrund hin asymmetrisch vergrert.

www2.boellhoff.de

www2.boellhoff.de

Cylindric b o at compass, Axial compass attachment, Demontable cap with s cr e w thread , C la классический стилизованный […]

розетка с октавным дисплеем

[. ..]

направлений, Подшипник из драгоценных камней, Ностальгическая и прочная металлическая отделка, Каждое изделие представляет собой уникальный подарок ручной работы, Возможна лазерная гравировка. Размер устройства: компас 78 мм; Высота 48 мм, Деревянный футляр: 107 x 107 x 80 мм, Вес: 650 г, вкл. шкатулка деревянная, Размер отпечатка: 21 х 12 мм на корочке из латуни, Арт.

balticproducts.eu

balticproducts.eu

Zylindrischer Sc hi ffsk ompa ss , Axiale Kompassaufhngung, Abnehmbarer D eckel mi t Schraubgewinde , Kla ssisc h стильный […]

Компасроза с

[…]

octaver Anzeige der Himmelsrichtungen, Edelsteinlagerung, von Hand gefertigt, jeder Kompass ein Unikat und ein besonderes Geschenk, дополнительный Gravur mglich, Mae: Kompass 78 мм; 48 мм Hhe Holzbox: 107 x 107 x 80 мм, вес: 650 г, вкл. Holzbox, Werbeflche: 21 x 12 мм на Мессингплатте, Art.

balticproducts.eu

balticproducts.eu

Катки опорные шпильки PWKR состоят из толстостенных наружных колец с профилированной

[…]

боковая поверхность, сплошные роликовые шпильки

[…] с фи xi n g резьба , a xi 3 3 3 3 2 комплектные шайбы1322 n t цилиндрический r o ll er комплекты.

schaeffler.com

schaeffler.com

Kurvenrollen PWKR bestehen aus dickwandigen Auenringen mit

[…]

профилировщик

[…] Mantelflche, массив Rolle nz apfen mi t Befestigungsgewinde, Anl aufsc он iben und vollrolligen [. ..]

Wlzkrperstzen.

schaeffler.com

schaeffler.com

Здесь буква K’ in K’ пластик

[…] screw forms its own ma ti n g thread w i thin a cylindrical p i lo t набор отверстий в основании […]

компонент.

www2.boellhoff.com

www2.boellhoff.com

Более высокая форма K’

[…] in K’ Sc hrau be i hr Gewinde se lbst in die vorh ande ne zylindrische Бо грн г де с Монтажер.

www2.boellhoff.com

www2.boellhoff.com

Корпус клапана из безцинкованного охлажденного

[. ..] casting (EN 1982) with ma l e thread , cylindrical i n a ccordance with ISO […]

228/1 класс B, плоское уплотнение на корпусе.

sauter.hu

sauter.hu

Ventilkrper aus entzinkungsfreiem

[…] Kokillenguss (E N 1982) mi t Aussengewinde zylindrisch nac h I SO 22 8/ 1 Klasse […]

B, Флахдихтунг-ам-Крпер.

sauter.hu

sauter.hu

Шпилька w- i n резьба цилиндрическая t o D /IN1 ISO 2 с уплотнением […]

со скошенным кольцом круглого сечения, размер 28, с плоским уплотнением из ПВХ.

xdki.festo.com

xdki. festo.com

Einschraubgewind e zylindrisch n ach DI N ISO 2 28/1, […]

abgedichtet mit gefasstem O-Ring, bei Baugre 28 mit PVC Flachdichtring.

xdki.festo.com

xdki.festo.com

T h e thread d e si gns of t h e cylindrical i m pl муравьи и мошенники ic a l цилиндрический i m pl поэтому муравьи слегка […]

разные.

thommenmedical.com

thommenmedical.com

Aus diesem

[…] Grund w eisen di e Gewinde d er zylindrischen Impla nt ate und de r konis ch- zylindrischen Im завод по адресу e leichte [. ..]

Унтершиде ауф.

thommenmedical.com

thommenmedical.com

С камерами

[…] Уплотнительное кольцо NBR (Perbu na n ) Цилиндрическая резьба B a 2 поворотных […]

никелированный

eiselepneumatics.de

eiselepneumatics.de

gekammerter

[…] Уплотнительное кольцо NBR (P erbu nan) Gewinde zylindrisch Ri ngs schwenknkn tutze 3 […]

Мессинг Верникельт

eiselepneumatics.de

eiselepneumatics.de

Inte rn a l thread G cylindrical I S O 228-1.

kloeckner-stahl-…-metallhandel.de

kloeckner-stahl-…-metallhandel.de

Innengewinde G zylindrisch ISO 22 8-1 .

kloeckner-stahl-…-metallhandel.de

kloeckner-stahl-…-metallhandel.de

Компания Benninger внедрила эти

[…]

требования с:

[…] Precise yarn guid in g , cylindrically w o un d beams, warp length accuracy, decisive stopping of br ok e n резьбы o n t трость и […]

сокращенный тормозной путь

[…]

для значительно меньшего количества скрученных концов пряжи.

benningergroup. com

benningergroup.com

Benninger hat diese Anforderungen umgesetzt: mit der

[…] przise n Fadenf hr un g, zylindrisch be wi cke lten B umen, Kettlngengenauigkeit, Einschneid es topp der Fden am K amm un d Bremswegverkrzung […]

немецкий

[…]

weniger eingerrollte Fadenenden.

benningergroup.com

benningergroup.com

Процесс цилиндрической штамповки

Цилиндрическая штамповка

Цилиндрическая штамповка — это процесс формовки металла, используемый для формирования резьбы и другой спиральной, осевой и кольцевой геометрии на таких продуктах, как крепежные детали, валы силовой передачи и прецизионные ходовые винты. Геометрия катаного профиля формируется на поверхности круглой заготовки с помощью двух или трех круглых формообразующих штампов, которые имеют обратную сторону катаного профиля на своей поверхности. Плашки вращаются фазированно, одновременно проникая в поверхность заготовки и заставляя ее вращаться за счет трения. Материал заготовки смещается в радиальном направлении, придавая точную форму штампов за счет пластической деформации.

Материал не добавляется и не удаляется во время процесса прокатки, который может занять всего несколько секунд. По сравнению с традиционными процессами резки прокатка может привести к экономии материала на 20% и более чем в 10 раз быстрее. Скорость профилирования обычно определяется способностью передавать энергию через штампы в заготовку для деформации материала.

Цилиндрическая штамповка обычно применяется для деталей с твердостью перед прокаткой до середины 30 по шкале Роквелла C, но также может применяться для деталей с твердостью до прокатки до C 48 по шкале Роквелла и выше. Однако срок службы матрицы становится очень низким. в этом диапазоне высокой твердости. Прокатка обычно выполняется как процесс холодной штамповки заготовок при комнатной температуре, но заготовки с высокой твердостью могут прокатываться при повышенных температурах как процесс горячей штамповки, чтобы улучшить текучесть металла.

Цилиндрическая штамповка используется для производства различных прецизионных форм, таких как резьба, червяки, шестерни, шлицы, накатка, ребра и модифицированные формы резьбы, такие как шариковые винты и ходовые винты. Он хорошо подходит для обработки прецизионных деталей с жесткими размерными допусками и требованиями статистического контроля процесса.

Преимущества прокатки цилиндрических штампов

  • Улучшенные механические свойства
  • Превосходная отделка поверхности
  • Очень воспроизводимый
  • Быстрое время цикла
  • Снижение эксплуатационных расходов
  • Отсутствие отходов материала

Вальцовка с подачей

Вальцовка с врезкой, также известная как врезная прокатка, используется для производства проката дискретной длины путем погружения штампов в заготовку с контролируемой скоростью и последующего их отвода, когда форма полностью прокатана. Матрицы и деталь выровнены по осям, параллельным друг другу, что приводит к незначительной осевой подаче заготовки или ее отсутствию во время прокатки. Когда штампы достигают полной глубины проникновения, их удерживают в фиксированном положении достаточно долго, чтобы откалибровать округлость и полноту проката, прежде чем их втягивают.

Длина рабочей поверхности плашек должна быть равна или немного больше длины наматываемой резьбы или профиля. Ширина лица также будет зависеть от формы и конфигурации заготовки. Прокатка с подачей сводит к минимуму неполную или недозаполненную геометрию проката, которая обычно возникает на крайних концах проката. Область недоливки будет определяться фасками на краях штампа или пустыми фасками. Накатка с подачей позволяет накатывать резьбу и формы очень близко к выступающим элементам, таким как выступы или головки, с минимальным временем цикла.

Двухбойковая прокатка с подачей

Трехбойковая прокатка с подачей

Проходная прокатка

Проходная прокатка, также известная как прокатка с наклонной осью, используется для производства непрерывных отрезков прокатанной геометрии за счет подачи деталей через геометрию проката. умирает полностью или на контролируемом расстоянии. Оси штампов смещены относительно детали, что приводит к осевой подаче при прокатке. Проходная матрица имеет начальную секцию, секцию остановки и разгрузочную секцию для выполнения контролируемого радиального проникновения в заготовку, калибровки круглости и полноты формы и отделения матрицы от заготовки. Ширина лицевой стороны штампа определяется производительностью машины и характеристиками проката и обычно очень мала по сравнению с полной длиной проката.

Комбинация подачи и сквозной подачи может использоваться для частичной или полной прокатки детали. Это может привести к неполной или недозаполненной резьбе, поскольку матрицы достигают своего положения прокатки во время подачи. Длина недозаполненного участка резьбы зависит от скорости подачи детали, геометрии штампа и скорости погружения штампа.

Существует четыре основных режима сквозной прокатки:

  • Прямая сквозная подача
  • Проходная и открытая
  • Подача/подача
  • Подача/проход и открытие

Прямая сквозная прокатка требует, чтобы штампы располагались на фиксированном радиальном расстоянии между центрами. Заготовки вводятся между штампами и протягиваются под действием подачи до тех пор, пока прокатанная заготовка полностью не выйдет из штампов. Этот вид прокатки используется для производства полноразмерных сортовых профилей.

Проходная и открытая прокатка требует, чтобы штампы находились на фиксированном радиальном расстоянии между центрами, когда между ними вводится заготовка. Заготовка протягивается под действием подачи до тех пор, пока штампы не откроются от заготовки, когда будет достигнута желаемая длина проката. Этот тип прокатки используется для производства прокатанных профилей неполной или полной длины и может привести к неполной резьбе, когда штампы открыты.

Врезная/сквозная подача, также известная как врезная подача, требует, чтобы матрицы закрывались на заготовку, как и в процессе подачи. Действие сквозной подачи происходит одновременно с проникновением штампов в заготовку в положение прокатки. Затем прокатка выполняется до тех пор, пока деталь полностью не пройдет через штампы. Этот тип прокатки используется для производства полных или неполных прокатных форм и может привести к неполной резьбе, когда штампы изначально закрыты.

Infeed/Throughfeed & Open требует, чтобы матрицы смыкались с заготовкой и проходным роликом до тех пор, пока матрицы не открывались от детали, когда была достигнута желаемая длина проката. Этот тип прокатки используется для производства полноразмерных или неполных прокатных форм и может привести к неполной резьбе, где матрицы изначально закрыты, а где матрицы открыты.

Проходная прокатка в основном используется для резьбовых стержней и прецизионных приводных винтов для линейного перемещения, таких как шарико-винтовые пары и ходовые винты.

Двухбойковая сквозная прокатка

Трехбойковая сквозная прокатка

Однооборотная прокатка

Однооборотная прокатка, также известная как инкрементальная прокатка, используется для прокатки дискретных отрезков проката за один оборот штампов конкурировать процесс прокатки. Матрицы находятся на фиксированном радиальном расстоянии между центрами и выровнены по оси, параллельной детали, что приводит к незначительной осевой подаче заготовки или ее отсутствию во время прокатки. Высота катаного профиля постепенно увеличивается по периферии штампов на начальном участке, сохраняет полную высоту по фиксированной окружности на участке выдержки, а затем уменьшается по высоте на рельефном участке. Проникновение, выдержка и отсоединение штампов от заготовки обеспечиваются конструкцией штампа.

Матрица с одним оборотом также может быть изготовлена ​​только с начальной секцией и секцией выдержки без разгрузочной секции. Контроль расстояния до центра станка используется для открытия штампов и имитации рельефной секции. Это может иметь дополнительное преимущество, заключающееся в продлении срока службы штампа за счет постепенного открытия штампов дальше в секцию выдержки по мере прогрессирования нормального износа инструмента.

Матрицы с одним оборотом обычно имеют вырез между началом участка проникновения и концом участка пребывания. Это позволяет позиционировать детали и легко перемещать их через штампы.

Этот процесс также можно использовать для прокатки нескольких независимых форм на одном валу путем установки нескольких наборов однооборотных штампов на один и тот же шпиндель станка. Обработка вала и общее время обработки сокращаются. Вал генератора переменного тока с резьбой и двумя зубьями может быть изготовлен очень быстро за одну операцию на одной машине, а не на трех отдельных машинах с обработкой между ними.

Однооборотная прокатка обычно используется для прокатки шлицев, зубцов, накаток, резьбы и червяков на валах силовой передачи, таких как полуоси и оси.

Onk Revolution Rolling

Верхняя цилиндрическая подкладка для требовательных применений

Небольшие детали

Automotive Shafts
Devices
Файленты
Электроэнергии. Строительные болты
Ручные инструменты
Электрические соединители
Винты привода
Фитинги
Резьбовой стержень

Крупные детали

Аэрокосмические компоненты
Ядерные шпильки и завязки
Турбинные дисковые болты
шариковые винты
Компоненты грузовика
Компоненты нефтяного поля
Шахта для шахты
. Компоненты

Прокатные станки KINEROLLER

Высокоскоростная и высококачественная фасонная прокатка

Распиленные, вырезанные, экструдированные, кованые или штампованные заготовки

Доступна автоматическая работа системы по запросу



Какой KineRoller лучше всего подходит для вашего приложения? Свяжитесь с нами.

Посмотреть на 2-х-кинероллерные машины

Кинтероллера.

Какой KineRoller лучше всего подходит для вашего приложения? Свяжитесь с нами.

View 3-Die KINEROLLER Machines

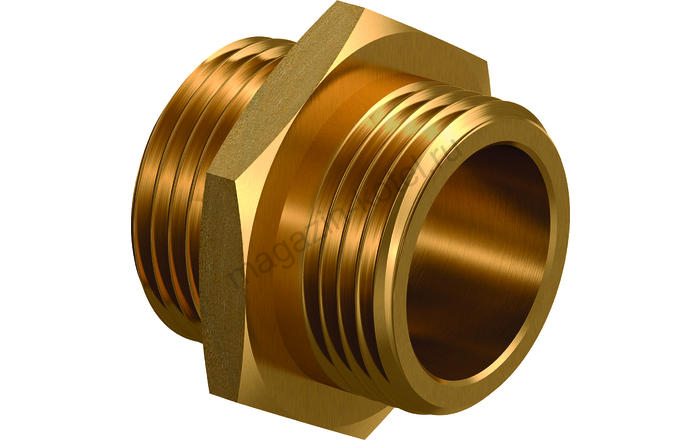

Двойной ниппель с цилиндрической резьбой-латунь/красная бронза

Перейти в конец галереи изображений

Перейти к началу галереи изображений

Модель: Двойной шестигранник Материал корпуса: Латунь / красная бронза
Соединение: Наружная резьба BSPP Давление: PN16

Показанные изображения могут отличаться от реального продукта.

Добавить комментарий

Ваш адрес email не будет опубликован.
