Резьба дюймовая: параметры, размеры, таблица и маркировка
alexxlab | 20.08.1988 | 0 | Разное
Крепежные детали с дюймовой резьбой, краткое объяснение
Мы поставляем изделия по международным стандартам и продукцию специального исполнения:
- дюймовые болты
- дюймовые гайки
- резьбовые шпильки для фланцевых соединений
- многое другое…
Изделия изготавливаются в соответствии с: ANSI/ASME, AN, MS, NAS, BS
Из материалов: AISI 316, 304 и т. д., SAE, ASTM A 193 B7, B8, B8M, ASTM A 194 2H, и т. д.
В каталоге компании представлен широкий ассортимент крепежа с разными типами резьбы: UNC, UNF, UNEF, UNS, NPT/F, BSW; BSF, BA и т. д.
В разделе техническая информация вы найдете много полезных таблиц, например:
- Пересчет дюймов в миллиметры и наоборот миллиметров в дюймы
- Американская резьба пересчет дюймов в миллиметры
- Британская резьба пересчет дюймов в миллиметры
Английская/британская резьба

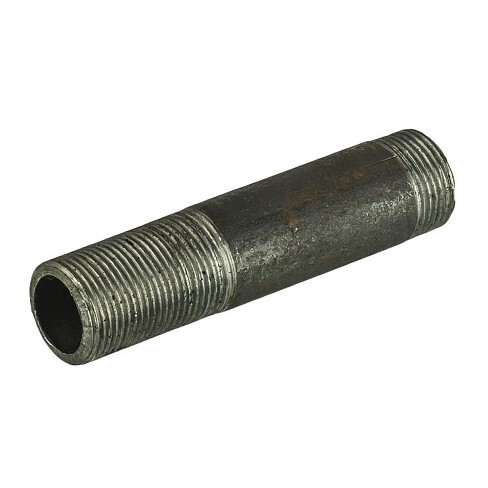

BSW известна так же под названием Ww | |
British Standard Withworth Coarse Thread Series Британская крупная дюймовая резьба (резьба Витворта) Пример:1/4″ – 20 BSW x 1″ где (1/4″) диаметр резьбы, (20) кол-во витков на 1″, (BSW) тип резьбы, (1″) длина резьбы | British Standard Fine Thread Series Британская мелкая дюймовая резьба Пример:1/4″ – 26 BSF x 1″ где (1/4″) диаметр резьбы, (26) кол-во витков на 1″, (BSF) тип резьбы, (1″) длина резьбы |
| G | G 1/4″-19 |
| Цилиндрическая трубная резьба согласно DIN ISO 228 (не уплотняющая) | |
| BSPP | 1/4″ – 19 BSPP |
| British Standard Pipe Parallel Thread Британская трубная цилиндрическая резьба.  Также сопоставима с немецкой трубной цилиндрической резьбой G. | |
| R | R 1/4″ – 19 Gang |
| Коническая внешняя трубная резьба согласно DIN 2999 | |
| BSPT | 1/4″ – 19 BSPT |
| Британская трубная коническая резьба. Конусность: 1:16. Аналогична немецкой трубной конической резьбе R. | |
| BA | 2 BA x 1″ |
| British Association Standard Thread Британская специальная резьба с углом профиля зуба 47 1/2°. Обычно используется для инструментов и часов. | |
Американская резьба
UNC | UNF |
Американская стандартная крупная резьба Пример:1/4″ – 20 UNC x 1″ где (1/4″) диаметр резьбы, (20) кол-во витков на 1″, (UNC) тип резьбы, (1″) длина резьбы | Американская стандартная мелкая резьба Пример:1/4″ – 28 UNF x 1″ где (1/4″) диаметр резьбы, (28) кол-во витков на 1″, (UNF) тип резьбы, (1″) длина резьбы |

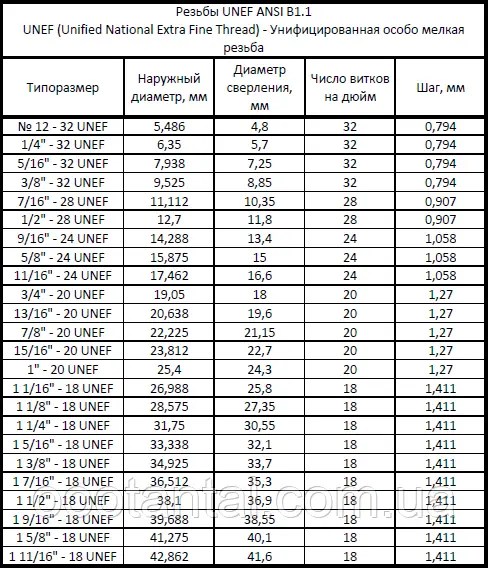

| UNEF | 1/4″-32UNEF x 1 |
| Unified National Extra Fine Thread Series Американская супер мелкая резьба.  | |
| UNS | 1/4″ – 36 UNS x 1 |
| Unified National Threads of Special Diameters and Pitches Американская серия резьбы со специальными диаметрами и шагом. | |
| UN | 1 3/4″ – 8 UN x 5 |
| Unified National Constant Pitch Thread Series Американская серия резьбы с постоянным шагом в различных диаметрах. | |
| NPT | 1″ – 11 1/2 NPT |
| National Pipe Taper Thread Американская коническая трубная резьба (не уплотняющая), конусность 1:16. Общая область применения, например, для пробок,заглушек и т.д.п. | |
| NPT с сухим уплотнением | |
| National Pipe Taper Fuel Thread Американская уплотняющая и прочная на сжатие коническая трубная резьба, конусность 1:16 Общая область применения, например, для пробок, заглушек и т.  д.п. | |
| NPS | 2 3/4″ – 36 NPS x 1 |
| National Pipe Straight Thread Американская цилиндрическая трубная резьба, крепежная резьба общего применения. Аналогична британской трубной резьбе BSPP. | |
| NPSF | 1/4″ – 20 NPSF x 1 |
| National Pipe Straight Fuel Thread Американская уплотняющая и прочная на сжатие цилиндрическая трубная резьба. В основном находит применение в качестве резьбового соединения для нефте- и топливопроводов. | |
ОБЩЕСОЮЗНЫЙ СТАНДАРТ СОЮЗА ССР

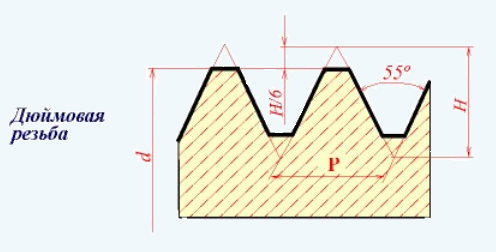

ОСТ НКТП 1260 ДЮЙМОВАЯ РЕЗЬБА С УГЛОМ ПРОФИЛЯ 55°
ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва 1971
ОБЩЕСОЮЗНЫЙ СТАНДАРТ СОЮЗА ССР
Утвержден Народным комиссариатом тяжелой
промышленности 8/VII 1932 г. с 1/Х 1937 г. t0 = 0,96049 × S t2 = 0,6403 × S t¢2 = t2 – Пример обозначения резьбы дюймовой диаметром 1 1/2² (шаг 6 ниток на 1²) : 1 1/2².
Примечания: 1. 2. Зазоры численно равны: – половине нижнего отклонения внутреннего диаметра гайки, – половине верхнего отклонения наружного диаметра болта по ОСТ НКТП 1261 и ОСТ НКТП 1262. 3. Дюймовая резьба может применяться лишь при изготовлении запасных деталей и не должна применяться при проектировании новых изделий. 4. Диаметры резьбы, взятые в скобки, соответствуют наименее ходовым резьбам. 5. Дюйм принят равным 25,4 мм.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Пересмотрен 26/VII 1937 г. Срок введения установлен
Показанный на чертеже жирной линией
профиль со срезами на расстоянии от вершин исходного треугольника является
общим для болта и гайки теоретическим профилем резьбы, от которого
отсчитываются отклонения для болта и гайки по ОСТ НКТП 1261 и ОСТ НКТП 1262 на
допуски резьб.Дюймовая резьба в Набережных Челнах: 231-товар: бесплатная доставка, скидка-50% [перейти]
Партнерская программаПомощь
Набережные Челны
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Текстиль и кожа
Текстиль и кожа
Здоровье и красота
Здоровье и красота
Детские товары
Детские товары
Продукты и напитки
Продукты и напитки
Электротехника
Электротехника
Дом и сад
Дом и сад
Промышленность
Промышленность
Мебель и интерьер
Мебель и интерьер
Сельское хозяйство
Сельское хозяйство
Все категории
ВходИзбранное
Дюймовая резьба
160
200
1/4 дюймовый винт с L-образным кронштейном, винтовое крепление адаптера, нижняя резьба 1/4 дюйма-20 дюймов (комплект из 4 шт.
)
ПОДРОБНЕЕЕще цены и похожие товары
Плашка CNIC дюймовая 2″- 4 1/2BSW 55гр 9ХС 4 1/2 ниток/дюйм, dнар. 90мм резьба Уитворта 55869
ПОДРОБНЕЕЕще цены и похожие товары
Метчик для дюймовой резьбы 5/16″ к-т
ПОДРОБНЕЕЕще цены и похожие товары
Плашка дюймовая 1/2″-20 UNF, 20 ниток/дюйм Производитель: STV, Материал: 9ХС
ПОДРОБНЕЕЕще цены и похожие товары
Метчик для дюймовой резьбы 5/ 16′
ПОДРОБНЕЕЕще цены и похожие товары
Метчик для дюймовой резьбы 5/8″ к-т из 3 шт.
ПОДРОБНЕЕЕще цены и похожие товары
1 528
3118
10-дюймовый Складной вентилятор классический китайский ветровой волнистый узор резьба Ретро ветровой Складной вентилятор
ПОДРОБНЕЕЕще цены и похожие товары
Плашка дюймовая UNF 3/8 (24 ниток) 9ХС Материал: 9ХС
ПОДРОБНЕЕЕще цены и похожие товары
Плашка дюймовая UNF 1/2 (20 ниток) 9ХС Материал: 9ХС
ПОДРОБНЕЕЕще цены и похожие товары
Плашка дюймовая UNF 1/2″х20 2A HSS 800 DIN-22568 F-R N1-121001-42310 Материал: HSS
ПОДРОБНЕЕЕще цены и похожие товары
Плашка дюймовая UNF 1/2 -20 (20 ниток/дюйм) Материал: HSS
ПОДРОБНЕЕЕще цены и похожие товары
Плашка дюймовая UNF 1/2 -20 (20 ниток/дюйм) Материал: HSS
ПОДРОБНЕЕЕще цены и похожие товары
Метчик для дюймовой резьбы 3/8″ ручной, комплект из 2 шт.
ПОДРОБНЕЕЕще цены и похожие товары
Плашка дюймовая 7/8″-14 UNF, 14 ниток/дюйм Производитель: STV, Материал: 9ХС
ПОДРОБНЕЕЕще цены и похожие товары
Контргайка Ду-32, RDT, диаметр 42мм, резьба G1 1/4 дюйма, латунь (p/n: 32043) тип: контргайка, тип соединения: резьба, диаметр трубы: 42 мм
ПОДРОБНЕЕЕще цены и похожие товары
Метчик для дюймовой резьбы 5/8″ к-т
ПОДРОБНЕЕЕще цены и похожие товары
164
245
1/4 дюймовый винт с L-образным кронштейном, винтовое крепление адаптера, нижняя резьба 1/4 дюйма-20 дюймов (комплект из 4 шт.)
ПОДРОБНЕЕЕще цены и похожие товары
149
245
1/4 дюймовый винт с L-образным кронштейном, винтовое крепление адаптера, нижняя резьба 1/4 дюйма-20 дюймов (комплект из 4 шт.)
ПОДРОБНЕЕЕще цены и похожие товары
153
301
1/4 дюймовый винт с L-образным кронштейном, винтовое крепление адаптера, нижняя резьба 1/4 дюйма-20 дюймов (комплект из 4 шт.
)
ПОДРОБНЕЕЕще цены и похожие товары
160
228
1/4 дюймовый винт с L-образным кронштейном, винтовое крепление адаптера, нижняя резьба 1/4 дюйма-20 дюймов (комплект из 4 шт.)
ПОДРОБНЕЕЕще цены и похожие товары
13 748
Плашка Дюймовая 2″-4 1/2 UNC 60° 9ХС 4 1/2 нитки/дюйм dнар.90мм Тип: плашка, Производитель: CNIC,
ПОДРОБНЕЕЕще цены и похожие товары
172
242
1/4 дюймовый винт с L-образным кронштейном, винтовое крепление адаптера, нижняя резьба 1/4 дюйма-20 дюймов (комплект из 4 шт.)
ПОДРОБНЕЕЕще цены и похожие товары
Метчик дюймовый UNF 5/16″-24 (24 ниток/дюйм) Производитель: STV
ПОДРОБНЕЕЕще цены и похожие товары
Метчик дюймовый UNC 9/16″-12 (12 ниток/дюйм) Производитель: STV
ПОДРОБНЕЕЕще цены и похожие товары
Метчик дюймовый UNC 1″х 8 осн.
2B HSS DIN-352 F-R E1-131001-4139 Материал: HSS
ПОДРОБНЕЕЕще цены и похожие товары
Метрический измеритель резьбы технореал AMETG-XXm Тип: шаблон, Производитель: ТехноРеал,
ПОДРОБНЕЕЕще цены и похожие товары
Плашка дюймовая №10 UNF, 32 ниток/дюйм Производитель: STV, Материал: 9ХС
ПОДРОБНЕЕЕще цены и похожие товары
Метчик дюймовый 3/4″ 10Н 55 гр. резьба Витворта машинно-ручной комплект из 2-х штук Р6М5 арт.МВ-1034
ПОДРОБНЕЕЕще цены и похожие товары
2 страница из 9
Таблица метчиков UNC/UNF Threads – указаны размеры метчика, размеры сверления, шаг, (количество резьбы на дюйм) основной наружный диаметр, основной рабочий диаметр, основной меньший диаметр наружной резьбы и основной внутренний диаметр внутренней резьбы для резьбы UNC/UNF
Таблица метчиков UNC/UNF Threads — указаны размеры метчиков, размеры сверления, шаг, (количество резьбы на дюйм) основной наружный диаметр, базовый эффективный диаметр, базовый вспомогательный диаметр наружной резьбы и базовый вспомогательный диаметр внутренней резьбы для резьбы UNC/UNF.
|
| Размер метчика | НФ/НЗ UNF/UNC | Резьбы на дюйм | Основной основной диаметр (дюймы) | Базовый эффективный диаметр (дюймы) | Основной второстепенный диаметр доп. резьба (дюймы) | Основной второстепенный диаметр внутр. резьба (дюймы) | Размер сверла |
0-80 | УНФ | 80 | .0600 | .0519 | .0447 | .0465 | 3/64 |
| 1-64 | УНК | 64 | .0730 | . 0629 | .0538 | .0561 | #54 |
2-56 | УНК | 56 | .0860 | .0744 | .0641 | 0,0667 | #50 |
2-64 | УНФ | 64 | .0860 | .0759 | .0668 | . 0691 | № 50 |
4-40 | УНК | 40 | .1120 | .0958 | .0813 | .0849 | № 43 |
4-48 | УНФ | 48 | .1120 | .0985 | .0864 | .0894 | № 42 |
5-40 | УНК | 40 | . | .1088 | .0943 | .0979 | № 38 |
5-44 | УНФ | 44 | .1250 | .1102 | .0971 | .1004 | № 37 |
6-32 | УНК | 32 | .1360 | . 1177 | .0997 | .1042 | № 36 |
6-40 | УНФ | 40 | .1360 | .1218 | .1073 | .1109 | #33 |
8-32 | УНК | 32 | .1640 | .1437 | . 1257 | .1302 | № 29 |
8-36 | УНФ | 36 | .1640 | .1460 | .1299 | .1339 | № 29 |
10-24 | УНК | 24 | .1900 | .1629 | .1389 | . 1449 | № 25 |
10-32 | УНФ | 32 | .1900 | .1697 | .1517 | .1562 | #21 |
1/4-20 | УНК | 20 | .2500 | .2175 | .1887 | .1959 | #7 |
1/4-28 | УНФ | 28 | . | .2268 | .2062 | .2113 | #3 |
5/16-18 | УНК | 18 | .3125 | .2764 | .2443 | .2524 | Ф |
16-24 5/ | УНФ | 24 | .3125 | . 2854 | .2614 | .2674 | я |
3/8-16 | УНК | 16 | .3750 | .3344 | .2983 | .3073 | 5/16 |
3/8-24 | УНФ | 24 | .3750 | .3479 | . 3239 | .3299 | Вопрос |
7/16-14 | УНК | 14 | .4375 | .3911 | .3499 | .3602 | У |
16-20 июля | УНФ | 20 | .4375 | .4050 | .3762 | . 3834 | 25/64 |
1/2-13 | УНК | 13 | .5000 | .4500 | .4056 | .4167 | 27/64 |
1/2-20 | УНФ | 20 | .5000 | .4675 | .4387 | .4459 | 29/64 |
16-12 сентября | УНК | 12 | . | .5084 | .4603 | .4723 | 31/64 |
16-18 сентября | УНФ | 18 | .5625 | .5264 | .4943 | .5024 | 33/64 |
5/8-11 | УНК | 11 | .6250 | . 5660 | .5135 | .5266 | 17/32 |
5/8-18 | УНФ | 18 | .6250 | .5869 | .5568 | .5649 | 37/64 |
3/4-10 | УНК | 10 | .7500 | .6650 | . 6273 | .6417 | 21/32 |
3/4-16 | УНФ | 16 | .7500 | .7094 | .6733 | .6823 | 16.11. |
7/8-9 | УНК | 9 | .8750 | .8028 | 0,7387 | . 7547 | 49/64 |
7/8-14 | УНФ | 14 | .8750 | .8286 | .7874 | .7977 | 13/16 |
1-8 | УНК | 8 | 1.000 | .9188 | .8466 | .8647 | 7/8 |
1-12 | УНФ | 12 | 1. | .9459 | .8978 | .9098 | 59/64 |
1 1/8-7 | UNC | 7 | 1.1250 | 1.0322 | .9497 | .9704 | 63/64 |
1 1/8-12 | УНФ | 12 | 1.1250 | 1. 0709 | 1.0228 | 1.0348 | 1 3/64 |
| 1 1/4-7 | УНК | 7 | 1.2500 | 1.1572 | 1,0747 | 1,0954 | 1 7/64 |
| 1 3/8-6 | УНК | 6 | 1.3750 | 1,2667 | 1.1705 | 1.1946 | 1 13/64 |
| 1 1/2-6 | UNC | 6 | 1,5000 | 1,3917 | 1,2955 | 1. 3196 | 1 11/32 |
| 1 3/4-5 | УНК | 5 | 1.7500 | 1.6201 | 1,5046 | 1,5335 | 1 35/64 |
| 2-4,5 | УНК | 4 1/2 | 2.0000 | 1,8557 | 1,7274 | 1,7594 | 1 25/32 |
1250
2500
5625Необработанные резьбы (UNC/UNF/UNEF): Таблицы и формулы
СОДЕРЖАНИЕ
- Список диаграмм
- Обзор
- Обозначение
- Возможные комбинации (Диаметр/шаг)
- Основные размеры нити (UNC, UNC & UNEF)
- Symbols
- 33333333333 33333333333333333333 годы.

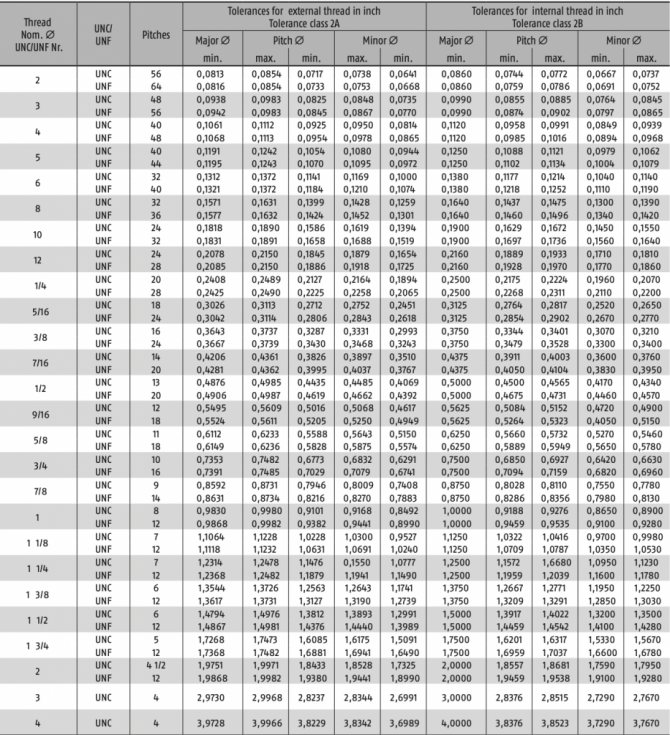

Таблицы размеров дюймовой резьбы
- пределы размеров резьбы (UNC, UNF и UNEF)
- Унифицированные классы резьбы
- Унифицированный допуск на резьбу.
- Унифицированные допуски на резьбу
- Расчеты унифицированных пределов резьбы
Список таблиц
* Легкий доступ ко всем таблицам данных, представленным на этой странице
- Список символов
- Примеры обозначений Возможные комбинации Diameter/P
- Серия UNC — основные размеры
- Серия UNF — основные размеры
- Серия UNEF — основные размеры
- Серия с постоянным шагом — основные размеры
Обзор
Унифицированный стандарт резьбы (UTS) определяет форму резьбы 60° в дюймах, как описано в стандарте ASME B1.1. Это североамериканский эквивалент системы метрической резьбы ISO. UTS является ведущим стандартом для болтов, гаек и множества других резьбовых соединений, используемых в США и Канаде. Однако в последние годы все большее распространение получает стандарт метрической резьбы.
Стандарт определяет комбинации диаметра и шага, а также припуски, допуски и обозначения. Он имеет тот же профиль 60 °, что и метрическая резьба ISO, но основные размеры каждой резьбы UTS были выбраны как дюймовые, а не миллиметровые значения.
Basic designation syntax:
- Nominal Diameter in Inch Fraction
- Pitch in TPI
- Series: UNC / UNF / UNEF / UN
- Class: 1A, 2A, 3A, 1B, 2B или 3Б.
Диаметр :
- От 1/4″ и выше диаметры указаны в долях дюйма. Например 1/4″, 3/4″, 1 1/4″.
- Диаметры менее 1/4 дюйма обозначаются серией чисел от № 0 до № 12. Каждое «число» описывает произвольный диаметр, как показано в таблице ниже.
- Допускается также обозначать диаметры десятичным числом. Например, 0,250 (1/4″), 0,4375 (7/16″) и т. д.
д. Диаметр | #0 | №1 | #2 | № 3 | №4 | № 5 | № 6 | №8 | №10 | №12 |
|---|---|---|---|---|---|---|---|---|---|---|
Диаметр | 0,006 | 0,0073 | 0,0086 | 0,0099 | 0,112 | 0,125 | 0,138 | 0,164 | 0,19 | 0,216 |
Диаметр | 1,524 | 1,8542 | 2. 1844 | 2,5146 | 2,8448 | 3.175 | 3.5052 | 4,1656 | 4.8260 | 5. 4864 |
Шаг :
- По умолчанию шаг указывается в TPI. Например, 1/4-20 означает резьбу с шагом 20 TPI (1/20 = 0,05 дюйма).
- Допускается также обозначать шаг расстоянием. Например, 1/4-0,05P означает резьбу с шагом 0,05″ (такой же, как 20 TPI).
Серия :
- В большинстве случаев серия будет UN C , UN F или UN EF (крупный, мелкий или сверхмелкий шаг).
- ASTM B1.1 также определяет несколько серий с постоянным шагом. Они обозначаются ##-UN. Например, 12-УН или 8-УН. Шаг остается одинаковым для всего диапазона диаметров в этих сериях. Однако они гораздо менее популярны.
Класс :
- Класс определяется двухсимвольный код .
- Первый символ — это цифра от 1 до 3. 1 = плотное прилегание, 2 = среднее прилегание и 3 = свободное прилегание .
- Второй символ — буква. A=наружная резьба и B=внутренняя резьба .
- Подробное описание классов см. в соответствующем разделе ниже.
- Первый символ — это цифра от 1 до 3. 1 = плотное прилегание, 2 = среднее прилегание и 3 = свободное прилегание .
Дополнительные параметры :
- Направление: По умолчанию резьба правая. Для левой резьбы добавьте суффикс -ЛХ .
- Количество запусков: По умолчанию все потоки имеют один запуск. Таким образом, опережение равно высоте тона. Для многозаходной резьбы также указывается шаг. Например: 3/4– 0,0625 P – 0,1875 L UNF обозначает резьбу 3/4″ UNF с 3 заходами . (0,1875/0,0625=3)
| Обозначение | Серия | Внутренний или Внешний | Номинал | ТПИ | Участок | Свинец | Класс | Номер Стартов | Резьба Направление |
|---|---|---|---|---|---|---|---|---|---|
| № 8-32 UNC | УНК | Не определено | 0,164 дюйма | 32 | 0,03125″ | То же, что и | Не определено | 1 | Правая рука |
| 1/4-28 УНФ-2А | УНФ | Внешний | 0,25 дюйма | 28 | 0,0357″ | То же, что и | 2А | 1 | Правая рука |
| 3/4-20 УНЕФ-3B | ЮНЕФ | Внутренний | 0,75 дюйма | 20 | 0,05 дюйма | То же, что и | 3Б | 1 | Правая рука |
| 1-12 УН-1А | Постоянный шаг 12 шагов на дюйм | Внешний | 1″ | 12 | 0,0833 дюйма | То же, что и | 1А | 1 | Правая рука |
| 3/4– 0,0625П – 0,1875л УНФ-2А | УНФ | Внешний | 0,75 дюйма | 16 | 0,0625 дюйма | 0,1875″ | 2А | 3 | Правая рука |
| 1/4-28 УНФ-2А-ЛХ | УНФ | Внешний | 0,25 дюйма | 28 | 0,0357″ | То же, что и | 2А | 1 | Левая рука |
Возможные комбинации (диаметр/шаг)
В приведенных ниже таблицах показаны все возможные комбинации резьб, определенные в ASTM B1.
1
- UNC– Унифицированная дюймовая Крупная Серия резьбы
- UNF – унифицированная дюймовая Мелкая Резьбовая серия
- UNEF – Unified Inch Extra Fine Резьбовая серия
- ##-UN – унифицированная дюймовая резьба с постоянным шагом
- Нажмите, чтобы получить полное техническое описание резьбы для конкретной комбинации
Основные размеры резьбы (UNC, UNF и UNEF)
Основные размеры представляют собой номинальные размеры унифицированного профиля резьбы без припусков и допусков (это определяется классом резьбы). Они основаны на стандарте ASTM B1.1. Основные размеры могут быть использованы для проектирования. Однако для изготовления и механической обработки требуется допустимая ярость каждого измерения. Эти данные можно найти в стандарте или в разделе «Пределы и размеры» ниже. Все основные размеры получены из простых формул, основанных на номинальном диаметре и шаге резьбы.
Символы
| Символ | Пояснение |
|---|---|
| Основные параметры – диаметры и шаг | |
| Д | Наибольший (базовый) диаметр внутренней резьбы |
Д 1 | Внутренний диаметр внутренней резьбы |
| Д 2 | Делительный диаметр внутренней резьбы |
| Д 3 | Наружный диаметр, закругленный хвостовик, внутренняя резьба |
| д | Наибольший (базовый) диаметр наружной резьбы |
| д 1 | Внутренний диаметр наружной резьбы |
| г 2 | Делительный диаметр наружной резьбы |
| г 3 | Наружный диаметр, закругленный хвостовик, внутренняя резьба |
| п | Количество витков на дюйм (TPI) |
| Р | Шаг (расстояние) |
| Л | Свинец |
| Параметры высоты | |
| Н | Высота основного треугольника |
| ч с | Высота резьбы – Наружная резьба |
| ч как | Дополнение по резьбе – Наружная резьба |
| ч п | Высота резьбы – Внутренняя резьба |
| ч и | Дополнение по резьбе – Внутренняя резьба |
| Параметры длины | |
| ЛЭ | Длина резьбового зацепления |
| Л тс | Длина полной наружной резьбы |
| Л тн | Длина полной внутренней резьбы |
| Допуск, отклонение и допуски | |
| Т Д1 | Допуск для D 1 |
г. Т Д2 | Допуск для D 2 |
| Т д | Допуск для д |
| Т д2 | Допуск для d 2 |
| эс | Припуск на наружную резьбу |
| Параметры корня/гребня | |
| F кс | Ширина плоского гребня наружной резьбы |
| F rs | Ширина плоской части наружной резьбы |
| F кс | Ширина плоского гребня внутренней резьбы |
| F кс | Ширина плоской части внутренней резьбы |
\( \large d=\text{Основной диаметр} \)
\( \large P=\frac{1}{TPI} \)
\( \large H=\frac{\sqrt{3}}{2}\times{P} = 0,866025404\times{P} \)
\( \large h_s=\frac{5}{8}\times{ H} \)
\( \large h_{as}=\frac{3}{8}\times{H}\)
\( \large d_2=d-{2}\times{h_{as}} \ )
\( \large d_1=d-{2}\times{h_s}\)
\( \large F_{cs}=\frac{P}{8}\)
\( \large F_{rs}=\frac{P}{4}\)
\( \large D=\text{Основной диаметр} \)
\( \large P= \frac{1}{TPI} \)
\( \large H=\frac{\sqrt{3}}{2}\times{P} = 0,866025404\times{P} \)
\( \large h_n= \frac{5}{8}\times{H} \)
\( \large h_{an}=\frac{1}{4}\times{H}\)
\( \large D_1=D-{ 2}\times{h_n}\)
\( \large D_2=D1+{2}\times{h_{an}}\)
\( \large F_{rn}=\frac{P}{8}\)
\( \large F_{cn}=\frac{P}{4}\)
Нажмите ссылку Резьба , чтобы получить Полные данные о резьбе для всех классов в дюймовых и метрических единицах измерения.
- Все размеры указаны в дюймах. Чтобы просмотреть перевод в метрических единицах, щелкните ссылку резьбы
. Щелкните ссылку резьбы , чтобы получить полные данные резьбы для всех классов в дюймовых и метрических единицах измерения.
- Все размеры указаны в дюймах. Для просмотра Перевод метрических единиц Щелкните ссылку резьбы
Щелкните ссылку резьбы , чтобы получить полные данные резьбы для всех классов в дюймовых и метрических единицах измерения.
- Все размеры указаны в дюймах. Чтобы просмотреть перевод в метрических единицах, щелкните ссылку резьбы
. Щелкните ссылку резьбы , чтобы получить полные данные резьбы для всех классов в дюймовых и метрических единицах измерения.
- Все размеры указаны в дюймах. Для просмотра Перевод в метрические единицы щелкните ссылку Резьба
пределы размеров резьбы
(UNC, UNF и UNEF) Для изготовления или измерения резьбы необходимо знать максимальное и минимальное допустимые значения основных размеров .
Эти значения рассчитаны в соответствии с классом резьбы (см. ниже). Чтобы понять классы, сначала необходимо понять термины Допустимое отклонение (иногда называемое отклонением) и Допуски .
Определение терминов:
- Допуск (отклонение): Минимально допустимое расстояние между базовым и фактическим профилем.
- Допуск: Ширина поля допуска диаметра на фактическом профиле резьбы. (шаг, большой и малый диаметры)
- Небольшой припуск означает, что сборка наружной и внутренней резьбы будет сложнее , но после сборки будет меньше свободы движения.
- Большой припуск означает, что сборка наружной и внутренней резьбы будет проще , но после сборки будет больше свободы движений.
- Размер припуска не влияет на сложность изготовления нити или на цену.
- Широкий допуск проще и дешевле в производстве, но дает больший разброс между резьбами.
- Узкий допуск сложен в производстве и дороже, но дает меньший разброс между потоками.
- Класс определяется двухсимвольным кодом .
- Первый символ определяет цифру от 1 до 3. 1=плотная посадка, 2=средняя посадка и 3=свободная посадка .
- Второй символ — буква. A=наружная резьба и B=внутренняя резьба .
- В системе унифицированной дюймовой резьбы только классы 1A и 2A имеют допуск. Пособие для двух классов одинаковое.
- Остальным 4 классам надбавка равна нулю.
- Все профили с внутренней резьбой (классы B) не имеют припуска.
- Классы 1A и 1B: Эти классы подходят для применений, где для облегчения сборки требуются широкие допуски и припуски. Максимальные диаметры резьбы класса 1А меньше основного диаметра на величину допуска. Минимальные диаметры резьбы класса 1В равны базовым диаметрам и, следовательно, не допускают допусков при максимальном состоянии материала.
- Классы 2A и 2B: Классы 2A (внешний) и 2B (внутренний) являются классами по умолчанию, используемыми для коммерческого производства гаек, болтов и других резьбовых крепежных изделий. Они являются классом по умолчанию, если не указано иное. они имеют те же надбавки, что и классы 1A/1B. Однако они имеют более узкое поле допуска. Сложность сборки та же, но разброс между разными частями в производственной партии меньше.
- Классы 3A и 3B: Эти классы подходят для применений, где важны плотная посадка и точность резьбовых элементов. Максимальные диаметры резьбы класса 3A и минимальные диаметры резьбы класса 3B одинаковы (оба имеют нулевой допуск). Точность высокая, но сборка сложная.
- Комбинации классов: Инженер может выбрать любой допустимый класс для наружной и внутренней резьбы для достижения своих целей проектирования. Допустимые классы определены в ASTM B1.1 следующим образом:
- Классы 2A, 2A, 3B и 3B являются всегда действительными .
- Классы 1A и 1B действительны только для резьбы UNC с номинальным диаметром , равным или превышающим 1/4″ .
Максимальные диаметры резьбы класса 1А меньше основного диаметра на величину допуска. Минимальные диаметры резьбы класса 1В равны базовым диаметрам и, следовательно, не допускают допусков при максимальном состоянии материала.
Допустимые классы определены в ASTM B1.1 следующим образом:Припуск es следует рассчитывать для наружной резьбы классов 1А и 2А. Допуск для обоих классов одинаков и равен 0,3-кратному допуску на делительный диаметр класса 2А. Это функция трех параметров.
- D – Базовый (номинальный диаметр)
- P – Шаг (1/TPI)
- LE – Длина зацепления. Если это не указано явно, предполагается, что длина контакта составляет 5 шагов. (LE=5*P)
- Все параметры указаны в дюймах 9{2}}\,]
\end{array}
- Результат следует округлить до 6 знаков после запятой.
- ASTM B1.1 перечисляет в длинной таблице допуски для каждого размера резьбы. Однако результаты по этой формуле на 100% точны , и нет необходимости просматривать диаграмму.
- Вы можете использовать наш расширенный калькулятор резьбы , чтобы получить припуск в соответствии с описанием резьбы, или использовать мини-калькулятор ниже .
Допуски T D для внутренней резьбы и T d для наружной резьбы являются производными от класса. Допуски можно рассчитать по приведенным ниже формулам .
- T d – Допуск наружного большого диаметра
- T d2 – Допуск наружного делительного диаметра
- D
41 – Допуск внутреннего малого диаметра - T D2 – Допуск внутреннего делительного диаметра
- T – Базовый допуск допуски получены )
- D – Диаметр базовой резьбы.
- P – Шаг (1/TPI).
- LE – Длина зацепления. (Если неизвестно, по умолчанию для используется 5 * P 9{2}} \end{array}
Формулы для наружной резьбы
(классы 1A, 2A и 3A)\( \large T_{d(1A)} = 0,3 \times T \)
\( \large T_{d2(1A)} = 1,5 \times T \)
\( \large T_{d(2A) } = 0,06 \times \sqrt[3]{P} \)
\( \large T_{d2(2A)} = T \)
\( \large T_{d(3A)} = 0,06 \times \ sqrt[3]{P} \)
\( \large T_{d2(3A)} = 0,75 \times T \)
Формулы для внутренней резьбы
(классы 1B, 2B и 3B) 9{2} \)\( \large T_{d2(2B)} = 1,30 \times T \)
\(\begin{array}{ll} \большой T_{d1(3B)}=&0,05 \times\sqrt[3]{P} + &\\ &0,003 \times \frac{P}{D}\,-\,0,002 \end{массив} \)
\( \large T_{d2(3B)} = 0,975 \times T \)
Приведенные выше формулы можно использовать в большинстве случаев.
Однако ASTM B1.1 перечисляет различные сценарии, в которых применяются другие формулы или необычные правила округления. Используйте наш Advanced Threading Calculator , чтобы получить точные результаты для любой резьбы.Замечания по использованию приведенных выше формул:
- Результат следует округлить до 6 знаков после запятой.
- Формулы для внешней резьбы действительны для всех резьб.
- Формулы для внутренней резьбы действительны только для диаметров резьбы более 1/4″, шага от 4 до 80 TPI и длины зацепления до 1,5 X D.
- В некоторых случаях ASTM B1.1 предписывает специальные правила округления.
- Вы можете использовать Калькулятор потоков, который автоматически учитывает все вышеуказанные правила.
После того, как значения T d , T D и es известны, можно рассчитать окончательные пределы в соответствии с приведенными ниже формулами.
Формулы для пределов метрической наружной резьбы \( \large d_{max}=d-{es} \)
Формулы для пределов метрической внутренней резьбы
\( \large d_{min}=d_{max}-T_d \)
\( \large d_{2max} = d2 – es \)
\( \large d_{2min}=d_{2max}-T_{d2} \)\( \large D_{1min}=D \)
\( \large D_{1max}=D_{1min}+T_{D1} \)
\( \large D_{2minx} = D_2 \)
\( \large D_{2max}=D_{2min}+ T_{D2} \)Таблица идентификации резьбы (американский стандарт)
Продажи на Западе: 1-800- 665-4825
Отдел продаж Восток: 1-888-665-4825
Основной основной диаметр Ном. диам. ниток на дюйм Дюйм мм УНК УНФ UNEF УНМ . 01180,30 .0118 0,30 0,30 318 .0138 0,35 0,35 282 .0146 0,37 .0157 0,40 0,40 254 .0165 0,42 .0177 0,45 0,45 254 .0189 0,48 .0197 0,50 0,50 203 .0209 0,53 160 .0213 0,54 .0217 0,55 0,55 203 . 02360,60 0,60 169 .0244 0,62 .0276 0,70 0,70 145 .0311 0,79 .0315 0,80 0,80 127 .0340 0,86 120 .0354 0,90 0,90 113 .0394 1,00 1,00 102 .0433 1.10 1.10 102 .0470 1,19 90 96 .0472 1,20 1,20 . 05121,30 .0551 1,40 1,40 85 .0591 1,50 .0600 1,52 80 .0629 1,60 .0669 1,70 .0709 1,80 .0730 1,85 #1 64 72 .0748 1,90 .0787 2,00 .0860 2,18 #2 56 64 .0866 2,20 . 09062,30 .0984 2,50 .0990 2,51 #3 48 56 .1024 2,60 .1102 2,80 .1120 2,84 #4 40 48 .1181 3,00 .1250 3,18 #5 40 44 .1260 3,20 .1380 3,50 #6 32 40 .1417 3,60 .1575 4,00 . 16144.10 .1640 4,17 #8 32 36 .1772 4,50 .1850 4,70 .1875 4,76 .1900 4,83 #10 24 32 .1969 5,00 .2087 5,30 .2160 5,49 #12 24 28 32 .2165 5,50 .2188 5,56 .2362 6,00 . 25006,35 1/4 20 28 32 .2756 7,00 .2812 7.14 .3125 7,94 5/16 18 24 32 .3125 7,94 1/16 27 .3150 8,00 .3543 9,00 .3750 9,53 3/8 16 24 32 .3830 9,73 .3937 10.00 .4050 10,29 1/8 27 . 433111.00 .4375 11.11 7/16 14 20 28 .4724 12.00 .5000 12,70 1/2 13 20 28 .5180 13.16 .5400 13,72 1/4 18 .5512 14.00 .5625 14,29 16 сентября 12 18 24 .6250 15,88 5/8 11 18 24 .6299 16.00 .6560 16,66 . 675017,15 3/8 18 .6875 17,46 16.11 24 .7087 18.00 .7500 19.05 3/4 10 16 20 .7874 20.00 .8125 20,64 13/16 20 .8250 20,96 .8400 21.34 1/2 14 .8661 22.00 .8750 22.23 7/8 9 14 20 .9020 22,91 . 937523,81 15/16 20 .9449 24.00 1.0000 25,40 1 8 14 20 1.0236 26.00 1.0410 26,44 1.0500 26,67 3/4 14 1.0625 26,99 1 1/16 18 1.0630 27.00 1.1250 28,58 1 1/8 7 12 18 1.1811 30.00 1.1875 30.16 1 3/16 18 1. 189030.20 1.2500 31,75 1 1/4 7 12 18 1.2598 32,00 1.2992 33,00 1.3090 33,25 1.3125 33,34 1 5/16 18 1.3150 33,40 1 11 1/2 1,3750 34,93 1 3/8 6 12 18 1.3780 35,00 1.4173 36.00 1.4375 36,51 1 7/16 18 1.
Однако результаты по этой формуле на 100% точны , и нет необходимости просматривать диаграмму.
Однако ASTM B1.1 перечисляет различные сценарии, в которых применяются другие формулы или необычные правила округления. Используйте наш Advanced Threading Calculator , чтобы получить точные результаты для любой резьбы.
0118
0236
0512
0906
1614
2500
4331
6750
9375
1890
