Таблица для определения типа резьбы
Поиск
Поиск по продуктам, дистрибьюторам, темам или ресурсам
31.05.2021
5 минут
Поделиться
|
Наружный диаметр |
Внутренний диаметр |
к-во витков на дюйм |
шаг резьбы (мм) |
Метрическая резьба |

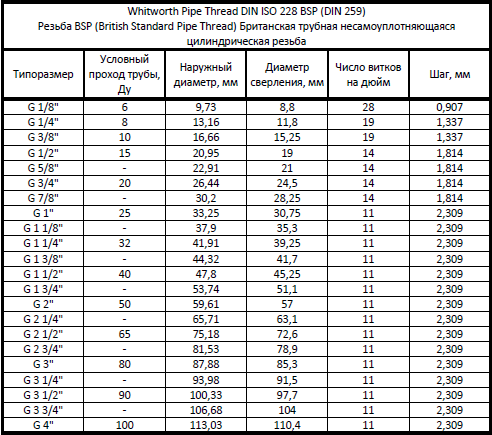

Трубная дюймовая (BSP, BSPT) |
Дюймовая резьба UNF (JIC, ORFS) |
Дюймовая резьба NPTF |
|
8 |
7 |
|
1 |
M8x1 |
|
|
|
|
9,7 |
8,6 |
28 |
0,91 |
|
1/8″ |
|
|
|
9,7 |
8,6 |
27 |
0,95 |
|
|
|
1/8″ |
|
10 |
8,5 |
|
1,5 |
M10x1,5 |
|
|
|
|
10 |
9 |
|
1 |
M10x1 |
|
|
|
|
11,1 |
10 |
20 |
1,27 |
|
|
7/16″ |
|
|
12 |
10,5 |
|
1,5 |
M12x1,5 |
|
|
|
|
12,7 |
11,6 |
20 |
1,27 |
|
|
1/2″ |
|
13,1 |
11,5 |
19 |
1,34 |
|
1/4″ |
|
|
|
13,1 |
11,5 |
18 |
1,41 |
|
|
|
1/4″ |
|
14 |
12,5 |
|
1,5 |
M14x1,5 |
|
|
|
|
14,3 |
13 |
18 |
1,41 |
|
|
9/16″ |
|
|
16 |
14,5 |
|
1,5 |
M16x1,5 |
|
|
|
|
16,6 |
14,95 |
19 |
1,34 |
|
3/8″ |
|
|
|
16,6 |
14,95 |
18 |
1,41 |
|
|
|
3/8″ |
|
17,4 |
15,8 |
16 |
1,59 |
|
|
11/16″ |
|
|
18 |
16,5 |
|
1,5 |
M18x1,5 |
|
|
|
|
19 |
17,6 |
16 |
1,59 |
|
|
3/4″ |
|
|
20 |
18,5 |
|
1,5 |
M20x1,5 |
|
|
|
|
20,5 |
18,9 |
16 |
1,59 |
|
|
13/16″ |
|
|
20,9 |
18,6 |
14 |
1,81 |
|
1/2″ |
|
|
|
21 |
18,5 |
|
1,81 |
|
|
|
1/2″ |
|
22 |
20,5 |
|
1,5 |
M22x1,5 |
|
|
|
|
22,2 |
20,5 |
14 |
1,81 |
|
|
7/8″ |
|
|
22,9 |
20,6 |
14 |
1,81 |
|
5/8″ |
|
|
|
24 |
22,5 |
|
1,5 |
M24x1,5 |
|
|
|
|
25,3 |
23,4 |
14 |
1,81 |
|
|
1″ |
|
|
26 |
24,5 |
|
1,5 |
M26x1,5 |
|
|
|
|
26,4 |
24,2 |
14 |
1,81 |
|
3/4″ |
|
|
|
26,6 |
24,1 |
14 |
1,81 |
|
|
|
3/4″ |
|
26,9 |
24,7 |
12 |
2,12 |
|
|
1,1/16″ |
|
|
27 |
25 |
|
2 |
M27x2 |
|
|
|
|
27 |
25,5 |
|
1,5 |
M27x1,5 |
|
|
|
|
30 |
28 |
|
2 |
M30x2 |
|
|
|
|
30 |
28,5 |
|
1,5 |
M30x1,5 |
|
|
|
|
30,1 |
27,6 |
12 |
2,12 |
|
|
1,3/16″ |
|
|
30,2 |
27,9 |
14 |
1,81 |
|
7/8″ |
|
|
|
33 |
31 |
|
2 |
M33x2 |
|
|
|
|
33 |
31,5 |
|
1,5 |
M33x1,5 |
|
|
|
|
33,2 |
30,3 |
11 |
2,31 |
|
1″ |
|
|
|
33,3 |
31,2 |
12 |
2,12 |
|
|
1,5/16″ |
|
|
33,4 |
30,8 |
11,5 |
2,21 |
|
|
|
1″ |
|
36 |
33,5 |
|
2 |
M36x2 |
|
|
|
|
36,4 |
34,3 |
12 |
2,12 |
|
|
1,7/16″ |
|
|
37,8 |
35 |
11 |
2,31 |
|
1,1/8″ |
|
|
|
38 |
36,5 |
|
1,5 |
M38x1,5 |
|
|
|
|
41,2 |
39,1 |
12 |
2,12 |
|
|
1,5/8″ |
|
|
42 |
40 |
|
2 |
M42x2 |
|
|
|
|
41,9 |
39 |
11 |
2,31 |
|
1,1/4″ |
|
|
|
42 |
39,6 |
11,5 |
2,21 |
|
|
|
1,1/4″ |
|
42,8 |
40,6 |
12 |
2,12 |
|
|
1,11/16″ |
|
|
45 |
43 |
|
2 |
M45x2 |
|
|
|
|
47,6 |
45,5 |
12 |
2,12 |
|
|
1,7/8″ |
|
|
47,8 |
44,9 |
11 |
2,31 |
|
1,1/2″ |
|
|
|
47,9 |
45,1 |
11,5 |
2,21 |
|
|
|
1,1/2″ |
|
50,7 |
48,6 |
12 |
2,12 |
|
|
2″ |
|
|
52 |
50 |
|
2 |
M52x2 |
|
|
|
|
59,6 |
56,7 |
11 |
2,31 |
|
2″ |
|
|
|
60,2 |
56,6 |
11,5 |
2,21 |
|
|
|
2″ |
|
63,5 |
61,5 |
12 |
2,12 |
|
|
2,1/2″ |
|
|
65 |
63 |
|
2 |
M65x2 |
|
|
|
|
65,7 |
62,8 |
11 |
2,31 |
|
2,1/4″ |
|
|
|
73 |
69,1 |
8 |
3,175 |
|
|
|
2,1/2″ |
|
75,2 |
72,3 |
11 |
2,31 |
|
2,1/2″ |
|
|
|
76,2 |
74,3 |
12 |
2,12 |
|
|
3″ |
|
|
87,9 |
85 |
11 |
2,31 |
|
3″ |
|
|
|
88,9 |
85,1 |
8 |
3,175 |
|
|
|
3″ |
|
88,9 |
87 |
12 |
2,12 |
|
|
3,1/2″ |
|
|
113 |
110,1 |
11 |
2,31 |
|
4″ |
|
|
|
114,3 |
110,6 |
8 |
3,175 |
|
|
|
4″ |
|
130 |
124 |
|
6 |
M130x6 |
|
|
|
|
138,4 |
135,5 |
11 |
2,31 |
|
5″ |
|
|
|
151,4 |
148,2 |
11 |
2,31 |
|
5,1/2″ |
|
|
|
163,8 |
160,9 |
11 |
2,31 |
|
6″ |
|
|
Cookies
Этот сайт использует файлы cookie.
Более подробные данные вы можете найти в политике по защитеперсональных данных
Калькулятор резьбы для внутреннего унифицированного дюймового винта
Связанные ресурсы: калькуляторы
Калькулятор резьбы для внутреннего унифицированного дюймового винта
ANSI Руководство по проектированию оборудования и схемы
Калькулятор унифицированной дюймовой резьбы для резьбы UN
UN Внутренняя резьба Формулы и калькулятор пер. ASME B1.1
Приведенные ниже формулы для дюймовой резьбы основаны на формулах, перечисленных в ASME B1.1, Унифицированная дюймовая резьба.
Используемые формулы:
Обратите внимание, что расчетные значения могут немного отличаться от данных в таблице.
данные из-за различий в математическом округлении.
Минимальный внутренний внутренний диаметр
Ур. 1
D 1 мин. = Dbsc – 2h n
Уравнение 2
2h n = 1,08253175P
, где
Dbsc = основной наружный диаметр
2h n = двойная высота внутреннего
резьба
P = 1/n
n = количество витков на дюйм
Уравнение 3
D 1 макс.
= D 1 мин. + ТД 1
Экв. 4
TD 1 = 0,25P – 0,4P 2
где
D 1 макс. = максимальный внутренний малый диаметр
D 1 мин. знак равно
Минимальный внутренний вспомогательный диаметр
TD 1 = внутренний вспомогательный диаметр
допуск
Ур. 5
D 2 мин. = Dbsc − h b
Ур. 6
ч б = 0,64951905P
где
D 2 мин. = Минимальный внутренний делительный диаметр
D bsc = Основной основной диаметр
диаметр
h b = двойная наружная резьба дополнение
Ур. 7
D 2 макс. = D 2 мин. + TD 2
Уравнение 8.
TD 2 = 1 .300 Td 2
Уравнение 9
Td 2 = 0,0015 (d bsc) 1/3 + 0,0015 LE 1/2 0,015 (P 2 ) 1/3
где
D 2 макс.
= Максимальный внутренний делительный диаметр
D 2 мин. знак равно
Минимальный внутренний делительный диаметр
TD 2 = внутренний делительный диаметр
допуск
LE = длина зацепления
P = шаг резьбы
Eq 10
D мин. = D bsc
где
Dмин. = Минимальный внутренний диаметр
Dbsc = Основной диаметр
Примечания
(a) Максимальный наружный диаметр (внутренняя резьба). При определении внутренних резьбы, максимальный наружный диаметр не указывается и устанавливается гребень неизношенного инструмента. На практике наибольший диаметр внутренней резьбы является удовлетворительным, если он принимается калибровочным или измерительным методом, который представляет максимальное состояние материала наружной резьбы без припуска.
(b) Минимальный наружный диаметр (внутренняя резьба), Dbsc. Для всех классов равно основной диаметр Dbsc.
(c) Минимальный диаметр делительной окружности. Для всех классов D 2 bsc соответствует базовому шагу.
диаметр D 2 мин.
(d) Максимальный диаметр делительной окружности (внутренняя резьба). Для всех классов равно минимальный делительный диаметр D 2 bsc, плюс допуск на делительный диаметр для соответствующих класс резьбы
(e) Минимальный внутренний диаметр (внутренняя резьба). Для всех классов Д 1 bsc равно минимальный делительный диаметр D 2 минимальный минус 0,43301122P, затем округляется до ближайшие 0,001 дюйма для размеров 0,138 дюйма и больше. Для класса 3B шифр добавлено, чтобы получить четыре десятичных знака.
(f) Максимальный внутренний диаметр (внутренняя резьба) . Все классы рассчитываются перед округлением, затем округляется для классов 1B и 2B до ближайших 0,001 дюйма для размеры 0,138 дюйма и больше. Значения класса 3B округляются до четырех знаков после запятой.
Рекомендации по покрытию
Стандартная внутренняя резьба не допускает толщины покрытия. К
(a) определить минимальный диаметр шага в 4 раза от максимальной толщины покрытия, если
указанной, или на 6-кратную минимальную или номинальную толщину покрытия, если не
указано.
(b) максимальный делительный диаметр в 4 раза больше минимального или номинального покрытия толщина.
(c) минимальный внутренний диаметр в 2 раза больше максимальной толщины покрытия, если указанной, или на 3-кратную минимальную или номинальную толщину покрытия, если не указано.
(d) максимальный внутренний диаметр в 2 раза больше минимального или номинального покрытия толщина.
Родственный:
- ANSI Руководство по проектированию аппаратного обеспечения и схемы
- Обозначения резьбы ANSI, ISO и ссылки
- Классы внутренней и внешней резьбы ANSI
- АНСИ Таблица допусков размеров наружной резьбы
- ИСО Метрическая таблица технических характеристик оборудования Диаграмма
Британского стандарта с мелкой резьбой Таблица
Британского стандарта с мелкой резьбой – Крепеж Boltport- Дом
- Темы
- ЧФ
| ТАБЛИЦА ДАННЫХ РЕЗЬБЫ | ||||||||
|---|---|---|---|---|---|---|---|---|
| Британская резьба (British Standard Fine) — мелкий шаг | ||||||||
| Номинальный размер BSF | Форма резьбы Тип | Большой диаметр мм d=D | Шаг мм p | Количество нитей на дюйм т/д | Шаг Диаметр мм d2=D2 | Малый диаметр наружной резьбы d3 | Высота резьбы h2 | Диаметр сверла, мм |
| 3/16 дюйма | ЧФ | 4,763 | 0,794 | 32 | 4,255 | 3,747 | 0,508 | 4,00 |
| 7/32 дюйма | ЧФ | 5,556 | 0,907 | 28 | 4,975 | 4,394 | 0,581 | 4,60 |
| 1/4 дюйма | ЧФ | 6. 350 | 0,977 | 26 | 5,725 | 5.100 | 0,625 | 5,30 |
| 9/32″ | ЧФ | 7,142 | 0,977 | 26 | 6.518 | 5,893 | 0,625 | 6.10 |
| 5/16″ | ЧФ | 7,938 | 1,156 | 22 | 7,199 | 6.459 | 0,739 | 6,80 |
| 3/8 дюйма | ЧФ | 9,525 | 1,27 | 20 | 8. 712 | 7,899 | 0,813 | 8.30 |
| 7/16″ | ЧФ | 11.113 | 1.411 | 18 | 10.209 | 9.304 | 0,904 | 9,70 |
| 1/2 дюйма | ЧФ | 12.700 | 1,588 | 16 | 11.684 | 10,668 | 1,017 | 11.10 |
| 9/16″ | ЧФ | 14,288 | 1,588 | 16 | 13. 272 | 12.256 | 1,017 | 12,70 |
| 5/8″ | ЧФ | 15.875 | 1,814 | 14 | 14.712 | 13,549 | 1,162 | 14.00 |
| 11/16″ | ЧФ | 17.463 | 1,814 | 14 | 16.300 | 15.137 | 1,162 | 15,50 |
| 3/4 дюйма | ЧФ | 19.050 | 2,117 | 12 | 17,693 | 16. 336 | 1,355 | 16,75 |
| 13/16″ | ЧФ | 20,638 | 2,117 | 12 | 19.281 | 17,924 | 1,355 | 18,25 |
| 7/8 дюйма | ЧФ | 22,225 | 2,309 | 11 | 20,747 | 19.269 | 1,479 | 19,75 |
| 1 дюйм | ЧФ | 25.400 | 2,54 | 10 | 23. 774 | 22,148 | 1,627 | 22,75 |
| 1-1/8 дюйма | ЧФ | 28.575 | 2,822 | 9 | 26.769 | 24,963 | 1,807 | 26,50 |
| 1-1/4 дюйма | ЧФ | 31.750 | 2,822 | 9 | 29,944 | 28.138 | 1,807 | 28,75 |
| 1-3/8 дюйма | ЧФ | 34,925 | 3,175 | 8 | 32. 893 | 30.861 | 2,033 | 31,50 |
| 1-1/2 дюйма | ЧФ | 38.100 | 3,175 | 8 | 36.068 | 34.036 | 2,033 | 34,50 |
| 1-5/8″ | ЧФ | 41,275 | 3,175 | 8 | 39.243 | 37.211 | 2,033 | 38.00 |
| 1-3/4″ | ЧФ | 44.450 | 3,629 | 7 | 42,126 | 39. 802 | 2,324 | 40,50 |
| 2 дюйма | ЧФ | 50.800 | 3,629 | 7 | 48.476 | 46,152 | 2,324 | 47,00 |
| 2-1/4″ | ЧФ | 57.150 | 4,234 | 6 | 54.440 | 51.730 | 2.711 | 53,00 |
| 2-1/2 дюйма | ЧФ | 63.500 | 4,234 | 6 | 60. 790 | 58.080 | 2,711 | 59,00 |
| 2-3/4 дюйма | ЧФ | 69.850 | 4,234 | 6 | 67,140 | 64.430 | 2,711 | н/д |
| 3 дюйма | ЧФ | 76.200 | 5,08 | 5 | 72.946 | 69,692 | 3,253 | н/д |
| 3-1/4 дюйма | ЧФ | 82.550 | 5,08 | 5 | 79,296 | 76. 042 | 3,253 | н/д |
| 3-1/2 дюйма | ЧФ | 88.900 | 5,645 | 4 1/2 | 85,285 | 81.670 | 3,614 | н/д |
| 3-3/4 дюйма | ЧФ | 95.250 | 5,645 | 4 1/2 | 91,635 | 88.020 | 3,614 | н/д |
| 4 дюйма | ЧФ | 101.600 | 5,645 | 4 1/2 | 97,985 | 94. | ||
