виды, размеры, ГОСТы, таблицы резьб

У нас часто встречается резьба и ее видов много. Например, на крепежных элементах — болтах, шпильках, гайках — однотипные витки. Другой наносится на трубы. Основным свойством трубной резьбы является то, что она обеспечивает герметичное соединение. Это именно то, что требуется в трубопроводах по отношению к трубной резьбе. Мы рассмотрим его более подробно.

Содержание артикула

• 1 Что такое резьба и ее виды
  • 1.1 Виды резьбы
  • 1.2 Где какая применяется
• 2 Виды трубной резьбы Особенности конструкции трубной цилиндрической
• .
• .
• , размеры
• 2.2 Резьба трубная коническая: особенности, таблица размеров, обозначение

Что такое резьба и ее виды

Резьба – канавка особой формы и размера, спирально нанесенная на внутреннюю или наружную поверхность труба или металлический стержень. Может наноситься на цилиндрические или конические поверхности. Характеризуется и отличается друг от друга формой паза, высотой/глубиной рельефа и расстоянием между витками – шагом. Для соединения двух деталей они должны иметь одинаковую или совместимую резьбу, причем одна часть имеет наружную резьбу, другая – внутреннюю резьбу того же типа и размера.

В общем случае резьбы делятся на крепежные и ходовые. Ходовые части используются в элементах машин и обеспечивают движение. Нас больше интересуют те, которые используются в быту и с которыми мы сталкиваемся в процессе ремонта и строительства. Это просто крепежная нить. Собственно, об этом и поговорим.

Виды резьбы по направлению витков и поверхности

Также стоит знать, что по направлению нанесения витков резьба бывает правая и левая, а по поверхности, на которую они нанесены, – цилиндрическая и коническая.

Типы резьбы

Трубная резьба имеет свой профиль, что придает герметичность. Служит для бессварочного соединения металлических труб в трубопроводы, установки всевозможной арматуры, соединения приборов.

В последнее время на некоторых видах пластиковых труб также используется резьбовое соединение, но подход там другой – оно литое, хотя суть та же.



Три вида трубной резьбы и их отличия

Различают три основных вида резьбы:

• Метрическая система. Его можно отличить по острым вершинам витков и канавкам. Форма представляет собой треугольник с углами 60°. Назван он так потому, что его параметры указаны в миллиметрах, а это единицы метрической системы. Стандартизирован ГОСТ 9150-81.
• дюймов. В его основе тоже треугольник, но с вершиной 55°. Он присутствует на импортных деталях. Как видите, разница между метрической и конической резьбой в углах.
• Труба. Он отличается от метрического чуть меньшим углом — 55°, а с дюймовым имеет такой же угол. Главное отличие в том, что лица закруглены. И это принципиально важно. Может применяться к цилиндру (трубе), и тогда к названию добавляется слово «цилиндрический». Стандартизирован ГОСТ 6357-81.
  При нарезании резьбы на конусе ее называют трубной конической резьбой.

Какая нить. Это соединительные – для соединения деталей

Также могут пригодиться виды резьбы, которые могут быть на импортной фурнитуре и фурнитуре. Это резьба Уитворта, имеющая обозначение BSW для крупного шага и BSF для мелкого шага. Именно этот стандарт был взят за основу при разработке трубной резьбы в СССР. Таким образом, резьба Whitworth и трубная резьба, изготовленная по стандарту, совместимы.

Типы резьб и области их применения

Есть и другие профили, но они относятся к ходовой части и очень специфичны. В нормальных условиях не нужен. Для общего развития скажем, что есть еще прямоугольные и трапециевидные формы.

Где какой используется

Теперь о том, где какой тип резьбы используется. Метрический применяется для анкеров, болтов, шпилек, гаек и других крепежных изделий. Нанесение на цилиндрическую поверхность не обеспечивает герметичности, поэтому не лучший выбор для трубопроводов. Однако он используется, и для герметичности надевается на катушку – паклю или фум-ленту. Помимо сантехнических, применяется при сборке каркасов из круглых труб на резьбовом соединении.

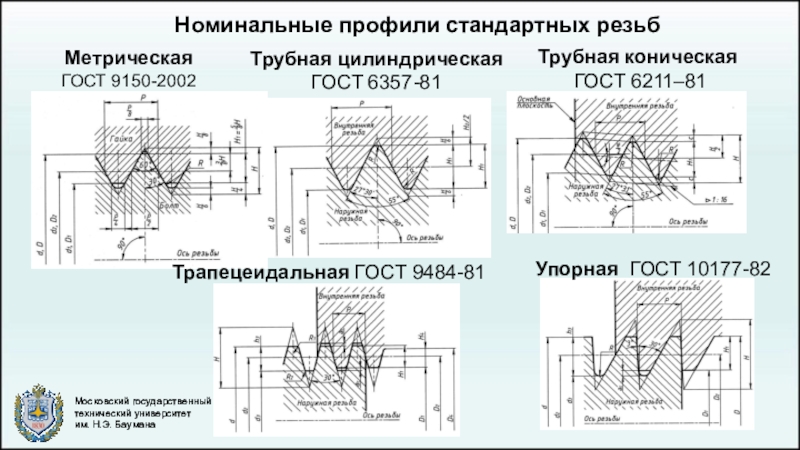

Что такое резьба: профили и стандарты

Картина меняется при нанесении метрической резьбы на коническую поверхность. Это соединение имеет высокую степень герметичности. Именно метрическая коническая резьба наносится на крышки, используется в промышленных трубопроводах, для транспортировки газа и жидкостей, выделяющих летучие вещества. В быту применение конической резьбы ограничено, так как для ее нанесения требуется специальное оборудование.

Нетрудно догадаться, что в трубопроводах используется трубная резьба. Благодаря плавным линиям профиля даже без дополнительной герметизации соединение получается герметичным. Именно этот тип применяется на сгонах, уголках, тройниках и других приспособлениях, которые используются при монтаже систем водоснабжения, отопления и канализации.

Виды трубной резьбы

Итак, что такое трубная резьба. Это тот, который имеет пазы особого профиля. В основе лежит треугольник с вершиной 55° и закругленными углами. Символ G, после которого указывается номинальный диаметр трубы в дюймах. То есть на чертежах используется G 1 1/2″. Это будет означать, что соединение резьбовое, трубная резьба номинальным диаметром 1 1/2 дюйма.

Как обозначается на чертежах трубная резьба? Буква Г и цифры. Номер – номинальный диаметр трубы

Резьба трубная цилиндрическая: характеристики, обозначение, размеры

Резьба трубная цилиндрическая описана в ГОСТ 6357-81. Наносится снаружи или внутри трубы. Стандарт также допускает соединение внешнего конического и внутреннего цилиндрического. Как правило, резьба должна быть выполнена с закруглениями, радиус которых также прописывается. Однако для соединения цилиндрических деталей допускается прямолинейный срез вершин треугольника (но не для соединения с конической резьбой).

Прямой профиль трубной резьбы

Другие размеры. Цилиндрическая трубная резьба может быть наружной и внутренней. Они характеризуются тремя диаметрами: наружным, внутренним и средним. А также рабочую высоту профиля, диаметр скругления и шаг. Диаметры и количество витков приведены в таблице.

Размер резьбы в дюймах		Шаг витков, мм	Количество витков на дюйм, шт	Диаметр цилиндрической трубной резьбы, мм
Ряд 1	Ряд 2			D = d	D1 = d1	D2 = d2
1/16 ”		0,907	28	7,723	7,142	6,561
1/8 дюйма				9,728	9,147	8 566
1/4 дюйма		1 337	19	13,15	12 301	11 445
3/8″				16 662	15 806	14 950
1/2″		1 814	14	20 955	19 793	18 631
3/4 дюйма				22 911	21 749	20 587
	5/8″			26 441	25 279	24 117
	7/8″			30 201	29 039	27 877
1″		2 309	11	33 249	31 770	30 291
	1 1/8″			37 897	36 418	34 939
1 1/4″				41 910	40 431	38 952
	1 3/8 дюйма			44 323	42 844	41 365
1 1/2				47 803	46 324	44 845
	1 3/4 дюйма			53 746	52 267	50 788
2 дюйма				59 614	58 135	56 656
	2 1/4 дюйма			65 710	64 231	62 752
2 1/2 дюйма				75 184	73 705	72 226
	2 3/4 дюйма			81 534	80 055	78 576
3 дюйма				87 884	85 405	84 926
	3 1/4 дюйма			93 980	92 501	91 022
3 1/2 дюйма				100 330	98 851	97 372
	3 3/4 дюйма			106,680	105 201	103 722
4 дюйма				113. 030	111.551	110.072
	4 1/2 дюйма			125 730	124 251	122 772
5 дюймов				138 430	136 951	135 472
	5 1/2″			151 130	149 561	148 172
6 дюймов				163 830	162 351	160 872

По таблице вопросов быть не должно. Стоит лишь упомянуть, что если есть выбор, то стоит выбирать размеры из 1 ряда. Шаг резьбы и количество витков одинаковы для нескольких диаметров труб. Недостающие параметры – рабочая высота профиля и диаметры закругления берутся из второй таблицы.

Рабочая высота профиля и диаметры галтелей для цилиндрической трубной резьбы

Цилиндрическая трубная резьба обозначается латинской буквой G, за которой следует номинальный диаметр трубы в дюймах. Например: G 1/2″, G 2″ и т.д. Далее указывается:

• Если резьба левая, то буквы LH проставляются вниз, если правая резьба пустая.
• Класс точности – А или В (у А меньше допустимые отклонения) через дефис. Например, G 1 1/8″ — A или G 2″ LH — B. Вторая — левая резьба с классом точности B.
• Затем прописывается длина свинчивания (длина участка в миллиметрах, на который накладывается резьба). Г 5/8″ – А – 40.

Если описывается соединение – труба/муфта, например – класс точности указывается для обеих частей. Например, G 2 3/4″ — А/А или G 1″ — В/А. Сначала указывается класс точности трубной резьбы, затем муфта или устанавливаемое устройство.

Коническая трубная резьба: особенности, таблица размеров, обозначение

Этот тип резьбового соединения используется там, где требуется высокая надежность соединения. Коническая трубная резьба отличается тем, что наносится на конус. При этом ее профиль остается точно таким же, но добавляются две величины – рабочая длина резьбы l1 и l2 – длина от конца до основной самолет. Эти столбцы добавляются в таблицу.

Коническая трубная резьба: профиль, основные размеры

18 289 1 38287 10187 8,2

Размер резьбы в дюймах	Шаг Р, мм	Число витков на дюйм, шт	Диаметр конической резьбы трубы, мм			Длина резьбы, мм
			D = d	D1 = d1	D2 = d2	l1	l2
1/16 ”	0,907	28	7,723	7,142	6,561	6,5	4,0
1/8 дюйма			90,728	9,147	8 566
1/4″	1,337	19	13,15	12,301	11,445	9,7	6,0
3/8″			16 662	15 806	14 950	10,1	6,4
1/2″	1 814	14	20 955	19 793	18 631
3/4″			26,441	25,279	24,117	14,5	9,5
1″	2,309	11	33,249	31,770	30,291	16. 8	10.4
1 1/4 дюйма			41 910	40 431	38 952	19,1	12,7
1 1/2 дюйма			47 803	46 324	44 845	19,1	12,7
2 дюйма			59 614	58 135	56 656	23,4	15,9
2 1/2″			75 184	73 705	72 226	26,7	17,5
3 дюйма			87 884	85 405	84 926	29,8	20,6
3 1/2 дюйма			100 330	98 851	97 372	31,4	22,2
4 дюйма			113.030	111.551	110.072	35,8	25,4
5″			138 430	136 951	135 472	40,1	28,6
6″			163 830	162 351	160 872	40,1	28,6

Цилиндрическая резьба обозначается буквой R с индексами, указывающими тип поверхности:

• Просто R для наружной конической резьбы.
