Коническая резьба — РИНКОМ

Коническая резьба — РИНКОМ

Главная

Статьи

Коническая резьба Коническая резьба

30 июня 2022

Гирин Кирилл

Коническая резьба используется при создании герметичных соединений технической направленности. Она востребована при прокладке гидравлических сетей, водонапорных линий, смазывающих и охлаждающих контуров.

В материале:

  • Дюймовая резьба
    • Пример обозначения
  • Метрическая резьба
    • Пример обозначения
    • Допуски
  • Коническая резьба для труб
    • Пример обозначения
  • Нарезание конической резьбы

Дюймовая резьба

Коническая дюймовая резьба нарезается согласно стандартам NPT/NPTF. Документация разработана в США, применима к трубам и арматурным элементам.

Рис. 1 Пример конической резьбы NPT/NPTF

ГОСТ 6111-52 на дюймовую коническую резьбу адаптирован под особенности зарубежного стандарта. Он носит название «Резьба коническая дюймовая с углом профиля 60 градусов», содержит исчерпывающие сведения о размерности и эксплуатационных качествах соединений. Документ применяется на всей территории СНГ.

Внешняя и внутренняя коническая резьба содержит трапециевидные зубья, расположенные под заданным углом. Элементы соединения плотно прилегают друг к другу, имеют высокую точность исполнения.

Рис. 2 Схематическое изображение конусной дюймовой резьбы

Американский стандарт содержит подробные таблицы с размерами. Они позволяют подготовить дюймовую резьбу, соответствующую установленным требованиям.

Таблица 1. Параметры резьбовых соединений NPTF

Таблица 2. Параметры резьбовых соединений NPTF

Пример обозначения

Обозначение конической резьбы по ГОСТ предполагает указание размерности в дюймах и сведений о ГОСТе.

Рис. 2а Пример обозначения наружной конической резьбы на чертеже

Рис. 2б Пример обозначения наружной конической резьбы на чертеже

Метрическая резьба

Размерность метрической резьбы конического типа измеряется в миллиметрах, регламентирована ГОСТ 25229-82. Дополнительная информация о работе с внутренней и наружной резьбой содержится в ГОСТ 9150-81.

Рис. 3 Профиль конусной метрической резьбы

На рисунке 3 представлен ряд обозначений:

  • d (D) – внешние диаметры наружной и внутренней резьбы;
  • d1(D1) – внутренние диаметры наружной и внутренней резьбы;
  • d2(D2) – средние диаметры наружной и внутренней резьбы;
  • φ – угол конуса;
  • φ/2 – угол уклона;
  • Р – шаг витков;
  • Н – высота витков.

Стандарт регламентирует размерность резьбы. В нем предусмотрена таблица с ключевыми характеристиками соединений.

Таблица 3. Размерность метрической конической резьбы

Рис 4. Схематическое изображение резьбового соединения с параметрами длины

Пример обозначения

Метрическая коническая резьба обозначается следующим образом:

МК20х1,5 LH, где

  • М – метрическая резьба;
  • К – конический тип;
  • 20 – диаметр резьбы в основной плоскости в миллиметрах;
  • 1,5 – шаг резьбы;
  • LH – направление, в данном случае левое.

Рис 5. Пример обозначения наружной конической резьбы на чертеже

Рис 6. Пример обозначения внутренней конической резьбы на чертеже

Допуски

Стандарт жестко регламентирует осевое смещение. Для наружной резьбы параметр обозначается Δl1, для внутренней – Δl2.

Рис 7. Осевое смещение для конусных метрических соединений

Таблица 4. Осевое смещение для метрической конусной резьбы

Рис 8. Предельное отклонение для конусной метрической резьбы

Таблица 5. Предельное отклонение для метрической конусной резьбы

Коническая резьба для труб

Применение конической трубной резьбы гарантирует надежную фиксацию элементов, работающих под давлением. Узел не требует дополнительной герметизации, сохраняет функционал на протяжении всего срока службы.

Трубная коническая резьба имеет волнообразный профиль. Ее диаметр варьируется от 1/16 до 6 дюймов, количество витков – от 11 до 28. Нарезка резьбы производится по ГОСТ 6211-81. Аналогичным западным стандартом является BSW.

Рис. 9 Коническая трубная резьба

Таблица 6. Параметры конической резьбы для труб

Пример обозначения

Наружная коническая резьба обозначается буквой R, внутренняя – Rc. Рядом с обозначением указывается размерность в дюймах. Для резьбы левого типа добавляется специальная пометка – LH.

Рис. 10 Обозначение конической трубной резьбы

Нарезание конической резьбы

Нарезание конической резьбы возможно ручным и механизированным способом. В первом случае используются плашки и метчики. Инструмент имеет специальный профиль, позволяет создать качественное соединение при использовании подходящей заготовки и соблюдении технологии.

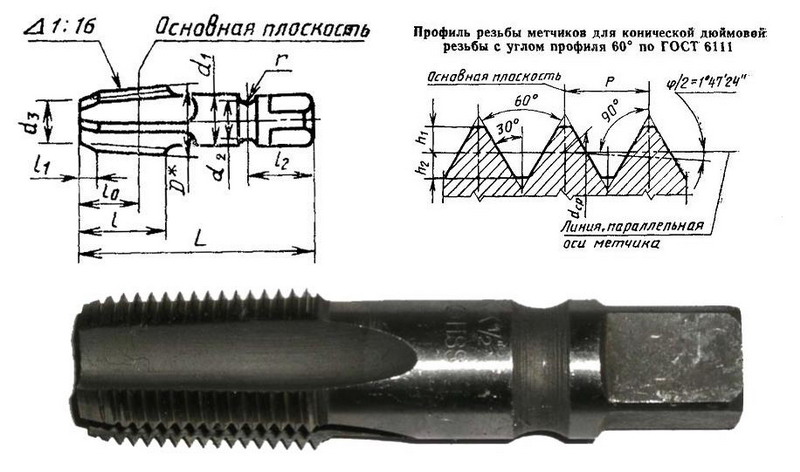

Рис. 11 Метчик для конической резьбы

Рис. 12 Плашка для конической резьбы

Работа в ручном режиме требует должной сосредоточенности и внимания. Она ориентирована на штучное изготовление деталей, не позволяет наладить серийный выпуск.

Механизированный способ подготовки резьбы предполагает применение профильного оборудования. Это обеспечивает высокую повторяемость и точность операций. Современные станки обладают обширными возможностями настройки, способствуют организации слаженного рабочего процесса.

Для приобретения металлорежущего инструмента обратитесь в магазин РИНКОМ. Мы предлагаем качественную продукцию отечественного и зарубежного производства, реализуем сопутствующие товары, востребованные при организации технологических процессов. Изделия поставляются в заводской упаковке, соответствует требованиям отраслевых нормативов.
