Мелкий шаг метрической резьбы M1-M28

Мелкий шаг метрической резьбы M1-M28

От М 1 до М 28

Шаг Р Резьба на дюйм ТПИ = 1/P Винт с большим диаметром D    MM     ISO Базовый диаметр резьбы винт Д   ”     UST Гайка большего диаметра d    MM     ISO Базовый диаметр резьбы гайка д  ”     UST Делительный диаметр D2=d2=D-0,64952*P Делительный диаметр D2= d2=D-0,64952/TPI Винт малого диаметра D1= D-1. 227*P Винт малого диаметра D1= d1=D-1.227/TPI Гайка малого диаметра d1= D-1.0826*P Гайка малого диаметра d1=D-1.0826/TPI Высота резьбы гайки H 1= 0,5413*P Высота резьбы гайки H 1= 0,5413/TPI Высота резьбы H = 0,6135*P Высота резьбы H = 0,6135/TPI

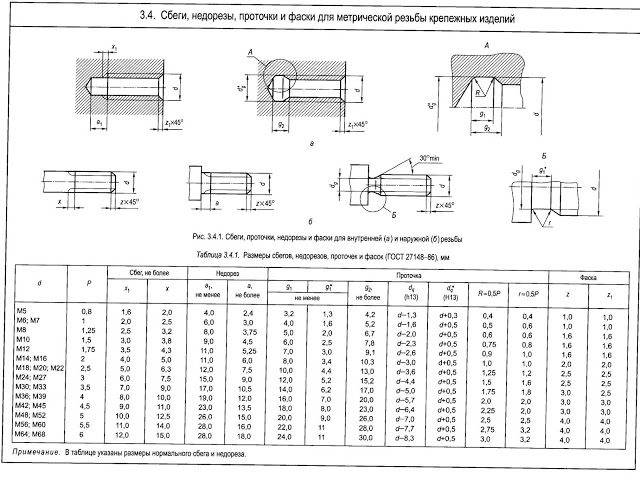

Метрическая система Резьба — мелкий шаг
Номинал Размер ISO MF	Major Диаметр мм d=D	Шаг мм р	Корень Радиус мм r	Шаг Диаметр мм d2=D2	Второстепенный Диаметр Винт Td. Д1	Второстепенный Диаметр Гайка Td. д1	Резьба Высота Винт Тел. Х	Резьба Высота Гайка Тел. ч2	Метчик Сверло Диаметр мм
1,0×0,2	1,00	0,20	0,029	0,870	0,755	0,783	0,123	0,108	0,80
1,1×0,2	1.10	0,20	0,029	0,970	0,855	0,883	0,123	0,108	0,90
1,2×0,2	1,20	0,20	0,029	1,070	0,955	0,983	0,123	0,108	1,00
1,4×0,2	1,40	0,20	0,029	1,270	1,155	1,183	0,123	0,108	1,20
1,6×0,2	1,60	0,20	0,029	1. 470	1,355	1,383	0,123	0,108	1,40
1,8×0,2	1,80	0,20	0,029	1,670	1,555	1.583	0,123	0,108	1,60
2×0,25	2,00	0,25	0,036	1,838	1,693	1,729	0,153	0,135	1,75
2,2×0,25	2,20	0,25	0,036	2,038	1,893	1,929	0,153	0,135	1,95
2,5×0,35	2,50	0,35	0,051	2,273	2,071	2,121	0,215	0,189	2. 10
3×0,35	3,00	0,35	0,051	2,773	2,571	2,621	0,215	0,189	2,60
3,5×0,35	3,50	0,35	0,051	3,273	3.071	3.121	0,215	0,189	3.10
4×0,5	4,00	0,50	0,072	3. 675	3,387	3,459	0,307	0,271	3,50
4,5×0,5	4,50	0,50	0,072	4,175	3,887	3,959	0,307	0,271	4,00
5×0,5	5,00	0,50	0,072	4,675	4,387	4.459	0,307	0,271	4,50
5,5×0,5	5,50	0,50	0,072	5,175	4,887	4,959	0,307	0,271	5,00
6×0,75	6,00	0,75	0,108	5,513	5. 080	5,188	0,460	0,406	5,20
7×0,75	7,00	0,75	0,108	6,513	6.080	6,188	0,460	0,406	6,20
8×0,75	8,00	0,75	0,108	7,513	7.080	7,188	0,460	0,406	7,20
8×1,0	8,00	1,00	0,144	7. 350	6,773	6,917	0,613	0,541	7,00
9×0,75	9,00	0,75	0,108	8.513	8.080	8.188	0,460	0,406	8,20
9x 1	9,00	1,00	0,144	8.350	7,773	7,917	0,613	0,541	8,00
10×0,75	10,00	0,75	0,108	9,513	9. 080	9.188	0,460	0,406	9,20
10×1	10.00	1,00	0,144	9.350	8.773	8.917	0,613	0,541	9,00
10×1,25	10.00	1,25	0,180	9.188	8.466	8,647	0,767	0,677	8,80
11×0,75	11. 00	0,75	0,108	10.513	10.080	10.188	0,460	0,406	10.20
11×1	11.00	1,00	0,144	10.350	9,773	9.917	0,613	0,541	10.00
12×1	12.00	1,00	0,144	11.350	10.773	10.917	0,613	0,541	11. 00
12×1,25	12.00	1,25	0,180	11.188	10.466	10.647	0,767	0,677	10,80
12×1,5	12.00	1,50	0,217	11.026	10.160	10.376	0,920	0,812	10.50
14×1,0	14.00	1,00	0,144	13. 350	12.773	12.917	0,613	0,541	13.00
14×1,25	14.00	1,25	0,180	13.188	12.466	12.647	0,767	0,677	12,80
14×1,5	14.00	1,50	0,217	13.026	12.160	12.376	0,920	0,812	12,50
15×1	15. 00	1,00	0,144	14.350	13.773	13.917	0,613	0,541	14.00
15×1,5	15.00	1,50	0,217	14.026	13.160	13.376	0,920	0,812	13,50
16×1	16.00	1,00	0,144	15.350	14.773	14.917	0,613	0,541	15. 00
16×1,5	16.00	1,50	0,217	15.026	14.160	14.376	0,920	0,812	14,50
17×1,0	17.00	1,00	0,144	16.350	15.773	15.917	0,613	0,541	16.00
17×1,5	17.00	1,50	0,217	16. 026	15.160	15.376	0,920	0,812	15,50
18×1,0	18.00	1,00	0,144	17.350	16.773	16.917	0,613	0,541	17.00
18×1,5	18.00	1,50	0,217	17.026	16.160	16.376	0,920	0,812	16,50
18×2,0	18. 00	2,00	0,289	16.701	15.546	15.835	1,227	1.083	16.00
20×1,0	20.00	1,00	0,144	19.350	18.773	18.917	0,613	0,541	19.00
20×1,5	20.00	1,50	0,217	19.026	18.160	18. 376	0,920	0,812	18,50
20×2,0	20.00	2,00	0,289	18.701	17.546	17.835	1,227	1.083	18.00
22×1,0	22.00	1,00	0,144	21.350	20.773	20.917	0,613	0,541	21.00
22×1,5	22. 00	1,50	0,217	21.026	20.160	20.376	0,920	0,812	20,50
22×2,0	22.00	2,00	0,289	20.701	19.546	19.835	1,227	1.083	20.00
24×1,0	24.00	1,00	0,144	23.350	22.773	22. 917	0,613	0,541	23.00
24×1,5	24.00	1,50	0,217	23.026	22.160	22.376	0,920	0,812	22,50
24×2,0	24.00	2,00	0,289	22.701	21.546	21.835	1,227	1.083	22.00
25×1,0	25. 00	1,00	0,144	24.350	23.773	23.917	0,613	0,541	24.00
25×1,5	25.00	1,50	0,217	24.026	23.160	23.376	0,920	0,812	23,50
25×2,0	25.00	2,00	0,289	23.701	22.546	22. 835	1,227	1.083	23.00
27×1,0	27.00	1,00	0,144	26.350	25.773	25.917	0,613	0,541	26.00
27×1,5	27.00	1,50	0,217	26.026	25.160	25.376	0,920	0,812	25,50
27×2,0	27. 00	2,00	0,289	25.701	24.546	24.835	1,227	1.083	25.00
28×1,0	28.00	1,00	0,144	27.350	26.773	26.917	0,613	0,541	27.00
28×1,5	28.00	1,50	0,217	27.026	26.160	26. 376	0,920	0,812	26,50
28×2,0	28.00	2,00	0,289	26.701	25.546	25.835	1,227	1.083	26.00



Совет по врезке – В поисках идеального метчика

Внимание, блог, который вы собираетесь прочитать, содержит больше информации, чем многие из вас могут захотеть, и может сбить с толку, но это то, что мы делаем при разработке метчика.

Фактический средний диаметр метчика с шлифованной резьбой обозначается разными способами. Это зависит от того, является ли он дюймовым или метрическим, на сколько он отличается от основного делительного диаметра, и от направления этой разницы (больше или меньше).

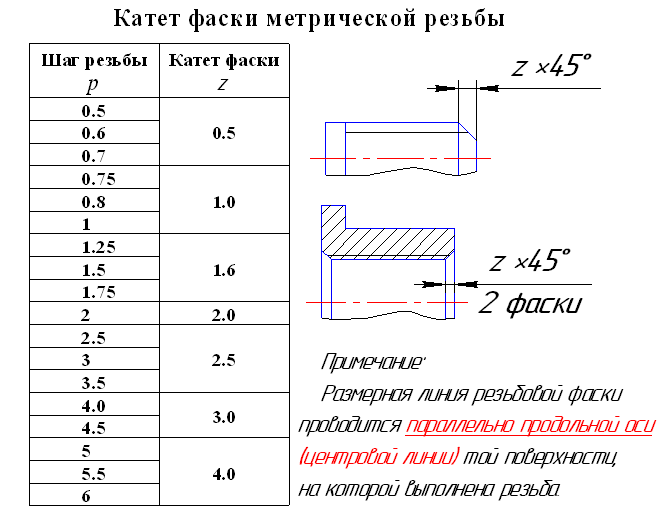

Метчики с шлифованной резьбой имеют «обратный конус», то есть уменьшение формы резьбы, включая диаметр шага. Задний конус начинается в передней части метчика и уменьшается к задней части. Обозначенный размер делительного диаметра метчика находится на первой полной резьбе после фаски. Именно эта резьба является последним зубом, который нужно нарезать, доводя форму резьбы, включая средний диаметр резьбового отверстия, до нужного размера.

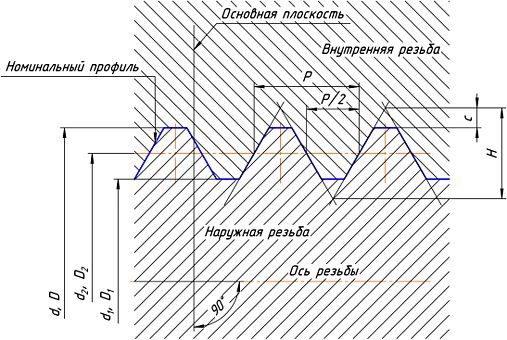

Базовый диаметр резьбы
Прежде чем обсуждать предельный диаметр метчика, необходимо понять, что такое базовый или номинальный диаметр резьбы.
Делительный диаметр основной резьбы находится там, где ширина зуба и ширина промежутка между ними равны. Он рассчитывается путем вычитания базовой высоты для данного размера резьбы из базового наружного диаметра резьбы. Значение высоты резьбы зависит от шага (P) резьбы. Для резьбы 60 градусов формула базовой высоты резьбы составляет 0,649. 52П.

Пример, базовый диаметр резьбы
1/4-20 UNC
Наружный диаметр = 0,2500
P = 1 дюйм/20TPI = 0,0500
Базовая высота резьбы = 0,64952 x 0,0500 = 0,032476

M6X1
Наружный диаметр = 6,000 мм
P = 1,00 мм (1 в обозначении размера — это шаг, а не TPI)
Базовая высота резьбы = 0,64952 x 1,00 мм = 0,64952 мм
Базовый диаметр = 6,000 мм – 0,64952 = 5,350 мм

H или L ограничения (дюймовые метчики)
Пределы H и L используются для метчиков с дюймовой резьбой. H (высокий) представляет диаметр делителя, который больше основного диаметра шага, а L (низкий) представляет диаметр делителя, который меньше. Число после H или L указывает на величину, на которую оно отличается от основного делительного диаметра. Каждое число после H или L равно 0,0005, поэтому h4 или L3 равны 0,0005 x 3 или 0,0015. Предел H (верхний) — это максимальный диаметр метчика, а предел L (нижний) — минимальный диаметр метчика. Минимальное значение для предела H и максимальное значение предела L получают путем применения допусков из стандартов метчиков. Я должен упомянуть, что пределы H и L также обозначаются как GH или GL, где G означает, что метчик имеет заземляющую резьбу, любое обозначение, с G или без него, будет работать.

Пример,
Максимальный диаметр шага метчика для ограничения H
1/4-20 UNC GH5
= Базовый PD + количество GH5
= 0,2175 + (5 x 0,0005)
= 0,2175 + 0,0025
= 0,2200

3 Минимальный диаметр шага метчика для предела L

1/4-20 UNC GL3
= базовый PD – количество GL3
= 0,2175 – (3 x 0,0005)
= 0,2175 – 0,0015
= 0,2160

D или 90 пределов 928 Пределы DU используются для метчиков с шлифованной резьбой метрического размера. D представляет собой средний диаметр, который больше основного диаметра, а DU представляет собой меньший диаметр. Число после D или DU указывает на величину, на которую оно отличается от основного делительного диаметра. Каждое число после D или DU равно 0,013 мм, поэтому D3 или DU3 равно 0,013 мм x 3 или 0,039.мм. Ограничение D — это максимальный диаметр метчика, а ограничение DU — минимальный диаметр метчика. Минимальное значение для предела D и максимальное значение для предела DU получаются путем применения допусков из стандартов на отводы.

Пример,
Максимальный диаметр шага метчика для ограничения D
M6 X 1 D5
= базовый PD + количество D5
= 5,530 мм + (5 x 0,013 мм)
= 5,530 мм + 0,065 мм
= 5,595 мм Минимум метчика

4 делительный диаметр для предела DU
M6 X 1 DU3
= Базовый PD – количество DU3
= 5,530 мм – (3 x 0,013 мм)
= 5,530 мм – 0,039 мм
= 5,491 мм

Плюс (больше), Минус (меньше) Пределы (дюймовые или метрические)
Когда указанная величина, что желаемый средний диаметр метчика должен быть больше или меньше базового среднего диаметра, используется для расчета минимального предела, затем применяется допуск плюс для получения максимального предела.
Если этот максимальный диаметр делителя четно кратен 0,0005 для дюймовых размеров или 0,013 мм для метрических размеров, то можно определить применимые значения G, GL D или DU. Например, 1/4-20 UNC +0,005 не является Gh20 (0,005/0,0005). максимальный делительный диаметр теперь на 0,0055 больше базового делительного диаметра. 0,0055 / 0,0005 = Gh21.
Если величина не кратна 0,0005 для дюймовых размеров или 0,013 мм для метрических размеров, она используется для расчета минимального предела, а максимальный предел устанавливается путем добавления допуска из стандарта метчика. В этом случае метчик помечен знаком «+» или «-», за которым следует количество, например 1/4 – 20 UNC + 0,0017, 1/4 – 20 UNC – 0,0017, M6 X 1 + 0,035 или M6 X 1 – 0,035. .

G(S) Специальный диаметр шага метчика
Если метчик не соответствует H, L, D, DU, + или –, как описано выше, и указан максимальный и минимальный диаметр шага метчика, то метчик маркируется с буквой G(S) и максимальным и минимальным делительным диаметром. Пример, 1/4–20 UNC G(S) PD 0,2203–0,2198.

Приведенную выше информацию, а также допуски на диаметр шага метчика можно найти в одном из двух отраслевых стандартов, регулирующих общие размеры метчиков в США.
