Прямоугольная резьба: гост,обозначение на чертежах,правила нарезки

Резьба прямоугольная относится к классу кинематических резьб и используется для передачи движения. Преимуществом прямоугольной нарезки является ее высокий коэффициент полезного действия. Недостатками данного вида нарезания является низкая прочность и сложная технология изготовления.

Содержание

Особенности резьбы

Прямоугольная резьба обладает нестандартным квадратным профилем, поэтому для нее не установлены стандартные параметры шага, диаметра, величины среза и хода. Глубина профиля данной разновидности нарезки равняется половине шага. Основные размеры резьбовых соединений с прямоугольным профилем определены в ГОСТ 9150-81.

Скачать ГОСТ 9150-2002

По методу образования выделяют левую и правую прямоугольные резьбы. Левая разновидность нарезки создана контуром, осуществляющим вращение против часовой стрелки. Контур перемещается вдоль оси, относительно наблюдателя. Правая резьба образована контуром, производящим вращательные движения по часовой стрелке. Движение производится вдоль оси по направлению от наблюдателя.

Прямоугольная резьба может быть однозаходной (нарезка произведена в виде 1 витка). В этом случае груз, размещенный на винтах резьбовых соединений, не сможет самостоятельно опуститься без влияния дополнительной силы трения. Это преимущество однозаходной нарезки обусловлено наличием свойства самоторможения. Также изготавливаются многозаходные резьбовые соединения, где нарезка осуществлена в виде 2-3 раздельных витков, расположенных на равной дистанции. Число заходов прямоугольной резьбы возможно измерить при помощи следующей формулы: Z = L/S, где S – размер шага и L – значение хода.

Прямоугольная резьба обладает множеством схожих особенностей с трапецеидальной ленточной разновидностью нарезки. Обе разновидности нарезания используются для превращения вращательного вида движения в поступательное, обладают свойством самоторможения и не имеют точных стандартов изготовления. Тем не менее прямоугольная резьба уступает трапецеидальной по показателям прочности и технологичности. Также ленточная резьба имеет более простую технологию изготовления, располагает высокими показателями силы трения и не требует дополнительного фиксирования. Но она уступает резьбе с прямоугольным сечением по величине КПД. Сейчас прямоугольная резьба постепенно заменяется трапецеидальной во многих сферах промышленности из-за большого количество недостатков.

Применение

Раньше резьба с прямоугольным сечением использовалась преимущественно при изготовлении винтовых механизмов. Сейчас этот вид нарезки применяется очень редко из-за технологических сложностей, возникающих во время создания резьбового соединения, и большого количества зазоров, появляющихся между винтовыми витками при износе. В нынешнее время этот вид нарезки полностью заменен трапецеидальной резьбой. В ней зазоры устраняются при помощи стягивания разрезной гайки.

Резьбу с прямоугольным сечением продолжают применять в промышленном секторе для изготовления креплений, регулировочных инструментов и соединений, где необходимо свести самоотвиничивание силовых элементов к минимальным значениям. С применением технологии прямоугольной нарезки производятся следующие устройства:

1. Болт – стержень цилиндрической формы с головкой. Согласно ГОСТ 7798-70, это крепежное изделие изготавливается в 3 исполнениях, различающимися местоположением отверстий. Размеры стержня и головки болта должны соответствовать длине диаметра резьбового соединения. Чаще всего болты с прямоугольной резьбой изготавливаются с шестигранной головкой.
2. Шпильки – цилиндрические стержни, на обоих концах которых присутствует резьба с квадратным профилем. Применяются для соединения различных устройств и деталей. Пример обозначения шпильки: M300´1.6-6g´110.59, где соответственно указывается диаметр изделия, его шаг, поле допуска, длина и класс прочности. Шпильки применяются в тех случаях, когда соединить детали невозможно при помощи болтов, что связано с высокими показателями толщины изделия.
3. Винты – стержень цилиндрической формы с головкой и резьбой. Эти устройства отличаются от болтов наличием углублений для отверток и других инструментов. Они применяются для фиксации деталей во время процедуры их сборки или ремонта. Существует 3 разновидности винтовых конструкций: установочные, регулирующие и крепежные. Согласно ГОСТ № 1491-80 и ГОСТ № 17474-80 винты обязаны изготавливаться с цилиндрической или полупотайной головкой. Резьба с квадратным профилем используется при изготовлении ходовых или грузовых винтов.
4. Гайки – детали, навинчиваемые на болты или шпильки. Они обладают резьбовыми отверстиями и характеризуются по параметру высоты: низкие, средние, высокие и особо высокие.
5. Шайбы – штампованные кольца, подкладываемые под гайки или головки крепежных инструментов. Они могут исполняться как с фаской, так и без нее. ГОСТ 11371-78 устанавливают для шайб параметры толщины, длины, материала и покрытия.

Ограниченность применения резьбы с прямоугольным профилем обусловлена невозможностью устранения ее главных недостатков. Ее нельзя подвергнуть фрезерованию или шлифовке. По этой причине этот вид нарезки очень трудно создавать в промышленных масштабах. Основной областью применения прямоугольного вида резьбы является машиностроительный и приборостроительный сектора, где часто используются крепежные устройства (болты, гайки, шайбы, шпильки и винты).

Скачать ГОСТ 1491-80

Скачать ГОСТ 7798-70

Обозначение на чертеже

Изображение резьбового соединения на чертеже представляет собой процедуру буквенного обозначения типа нарезки изделия. На рисунке прямоугольный тип нарезки может изображаться 2 способами: посредством местного разреза, где обозначаются ее основные размерные характеристики, и с применением выносного элемента – дополнительного рисунка части изделия в увеличенном размере. Для прямоугольной резьбы не существует точных стандартов обозначения. Поэтому на чертеже для ее изготовления приводится вся необходимая информация о размерах нарезки.

Скачать ГОСТ 11371-78

Скачать ГОСТ 17474-80

Согласно ГОСТ № 2.311—68, при составлении резьбовых чертежей на производстве линия винта заменяется одной 2 сплошными линиями – основной и тонкой. В этом случае для изображения внутреннего и наружного диаметра действуют следующие правила:

1. При наружной резьбе внешний диаметр обозначается сплошными основными линиями, внутренний диаметр – сплошной тонкой. Расстояние между линиями должно составляет не менее 0,008 см. Оно может быть больше величины шага.
2. Сплошная тонкая линия проводится на величину длины нарезки без сбега. С ней пересекается граница фаски.
3. По внутреннему диаметру изображается дуга, длина которой составляет 0,75 от длины окружности. Она размыкается в любом месте. При этом фаска на чертеже не обозначается.
4. При внутренней нарезке внешний диаметр изображается сплошной тонкой линией, внутренний диаметр – сплошной основной. Невидимые участки нарезки обозначаются пунктирными линиями. В этом случае линию, определяющую границу нарезания, рисуют на стержне до начала сбега.
5. Рядом с границей резьбы во время ее изготовления образуется глухое отверстие, именуемое гнездом. Оно выполнено в форме конуса. Его угол при вершине составляет 120°. При условии, что дно глухого отверстия находится рядом с концом резьбы, то допускается обозначение нарезки до конца отверстия.

Особым параметром резьбы с нестандартным квадратным профилем является профиль. При его обозначении необходимо проделывать местный разрез. На нем, в плоскости, параллельной оси резьбового соединения, изображается только те элементы нарезки, не закрытые стержнем.

Нарезание прямоугольной резьбы

Изготовление резьбовых соединений с прямоугольным профилем осуществляет на токарных станках при помощи специальных резцов. Перед началом нарезания данный инструмент затачивается по образцу, его профиль подбирается в соответствии с профилем нарезки. Зданий угол резца отклоняется на 8°. Для снижения трения инструмента об поверхность изделия дополнительно устанавливаются вспомогательные углы.

После процесса затачивания необходимо правильно расположить резец. Существует 2 главных метода установки инструмента при нарезании:

1. Первый способ: основная кромка резца размещается параллельно оси изделия. В этом случае профили нарезки и инструмента будут точно совпадать, что позволит воссоздать необходимую форму винтового соединения. Преимуществом данного способа является улучшение условия для проведения нарезки. Но при этом кромка сильно износится за короткий временной промежуток.
2. Второй способ: кромка располагается у боковых стенок резьбового соединения под углом 90°, что позволит равномерно распределить нагрузку на инструмент. Но профили резца и резьбы не совпадают, поэтому винт не получит правильную форму. Этот метод нарезания используются преимущественно для осуществления черновой нарезки.

При создании прямоугольной резьбы используются державки – приспособления для установки резца. Этот прибор позволяет мастеру не производить повторную переточку режущего инструмента при изменении внутреннего или внешнего диаметра.

После установки резца начинается процесс нарезания. Резьбы, шаг которых не превышает значения в 0,4 см, нарезаются при помощи 1 резца. При резьбовых соединениях с большей величиной шага применяются сразу 2 режущих инструмента: для черновой и чистовой нарезок.

Резьба прямоугольная (нестандартная)

Прямоугольная резьба (рис. 85) нестандартная, а значит не имеет условного обозначения. Поэтому на чертеже необходимо указывать все размеры, необходимые для ее изготовления.

Рис. 85 Прямоугольная резьба



В резьбовом соединении одна деталь имеет наружную резьбу, а другая – внутреннюю. Наружная резьба в соединении является охватываемой поверхностью, а имеющая ее деталь носит название «болт» (винт, шпилька). Внутренняя резьба является охватывающей поверхностью и носит название «гайка» (гнездо и др.).

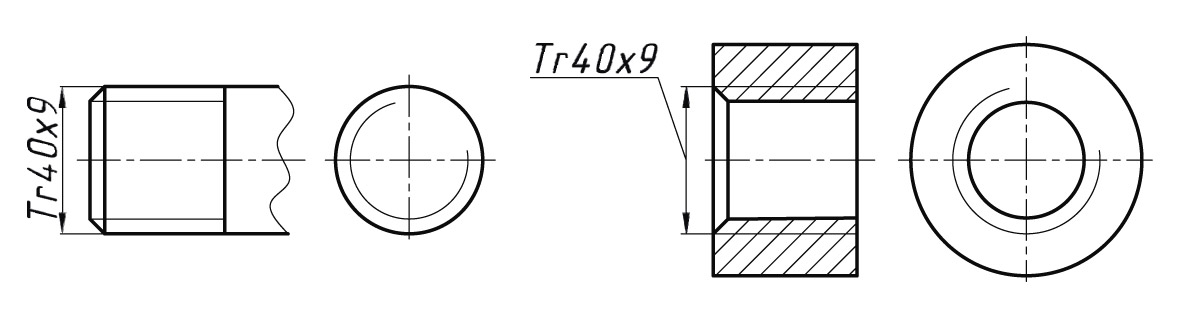

На чертежах резьба показывается условно: сплошной основной линией показывают вершины витков, а сплошной тонкой – впадины витков (рис. 86).

а б

Рис. 86 Изображение резьбы на чертежах: а – наружной; б – внутренней



На разрезах резьбового соединения в изображении на плоскости, параллельной его оси, в отверстии показывают только ту часть резьбы, которая не закрыта резьбой стержня (рис. 87).

Рис. 87 Изображение резьбы в соединении



Правильное нанесение обозначения резьбы на чертежах приведено в табл. 2.



Крепежные изделия

К крепежным изделиям относятся болты, винты, шпильки, гайки, шайбы, шплинты.

Форма, размеры и другие характеристики крепёжных изделий (такие как материал, класс прочности, характер покрытия и т.д.) стандартизированы, но без специальных знаний их нельзя обоснованно назначить. Поэтому в курсе «Инженерная графика» в условном обозначении крепёжных изделий некоторые параметры не указывают. Большинство крепёжных резьбовых изделий изготовляют с метрической резьбой, крупным или мелким шагом. Чертежи крепёжных изделий выполняются по действительным размерам, которые установлены соответствующим стандартом.



Болты

Болт представляет собой цилиндрический стержень, на одном конце которого имеется головка (шестигранная, квадратная, круглая или специальная), а на другом – резьба для навинчивания гайки.

Наибольшее применение в машиностроении имеют болты с шестигранной головкой ГОСТ 7798-70 который предусматривает три исполнения таких болтов (рис. 88): исполнение 1 – без отверстий в головке и стержне болта; исполнение 2 – отверстие на резьбовой части стержня для стопорения шплинтом; исполнение 3 – с двумя отверстиями в головке для стопорения группы болтов с помощью проволоки.



Таблица 2

Тип резьбы	Услов-ное обозна-чение резьбы	Обозначение резьбы на изображениях в плоскости, параллельной оси резьбы	Обозначение резьбы на изображениях в плоскости, перпендикулярной оси резьбы
на стержне	в отверстии	на стержне	в отверстии
Резьба метрическая	М
Резьба трапецеи-дальная однозаход-ная	Тr
Резьба упорная	S
Резьба трубная цилиндри-ческая	G
Резьба трубная коническая: наружная внутренняя	R Rc

Каждому диаметру d резьбы болта соответствуют определенные размеры головки и стержня, которые определяются по соответствующему ГОСТу. Длиной болта считают длину l его стержня. Размеры d и l болта являются определяющими и входят в условное обозначение. Длина l₀ резьбы болта установлена в зависимости от размеров d и l.



Рис. 88 Болты



Пример полного условного обозначения болта повышенной точности диаметром резьбы d = 16 мм, длиной l = 60 мм, класса прочности 5.8, исполнения 2, с мелким шагом Р=1,5 мм, с полем допуска 69, без покрытия:

Болт 2M16´1,5.6g´60.58 ГОСТ 7798-70.

Обозначение болта на учебных чертежах:

Болт 2М16´1,5´60 ГОСТ 7798-70.



Шпильки

Шпилькой называется цилиндрический стержень, на обоих концах которого имеется метрическая резьба (рис. 89). Шпильки применяют для соединения деталей, когда отсутствует место для размещения головки болта или гайки, а также когда одна из соединяемых деталей имеет значительную толщину, что делает неэкономичной установку болта большой длины.



Рис. 89 Шпилька

Резьбовой конец шпилькиl₁, ввинчиваемый в деталь, называется посадочным. Длина его зависит от прочности и пластичности материала, из которого изготовлена деталь.

Для прочных и пластичных материалов (сталь, бронза, латунь и др.)

l₁ = d (ГОСТ 22032-76, ГОСТ 22033-76).

Для серого и ковкого чугуна:

l₁ = 1,25d (ГОСТ 22034-76, ГОСТ 22035-76),

l₁ = 1,6d (ГОСТ 22036-76, ГОСТ 22037-76).

Для деталей из легких сплавов:

l₁ = 2d (ГОСТ 22038-76, ГОСТ 22039-76),

l₁= 2,5d (ГОСТ 22040-76, ГОСТ 22041-76).

На другой резьбовой конец шпильки l₀ навинчивается гайка. Длиной шпильки l условно считают длину ее стержня без длины посадочного конца l₁ (см. рис. 89).

Пример условного обозначения шпильки диаметром резьбы d=20 мм, с шагом Р=1,5 мм, с полем допуска 6g, длиной l=100 мм, с длиной ввинчиваемого резьбового конца l₁=d, нормальной точности, класса прочности 5.8, без покрытия:

Шпилька M20´1.5-6g´100.58 ГОСТ 22032-76.

Обозначение той же шпильки на учебных чертежах:

Шпилька М20´1,5´100 ГОСТ 22032-76.

Винты

Винтом называется цилиндрический стержень, на одном конце которого имеется головка, а на другом нарезана метрическая резьба. Винты чаще всего имеют в головке шлиц под отвертку, но бывают винты с шестигранными и квадратными головками под гаечный ключ.

В зависимости от назначения винты подразделяются на крепежные, установочные, регулирующие и др. Винты установочные служат для регулировки зазоров и фиксации деталей при сборке. Наибольшее распространение в машиностроении имеют крепежные винты для металла. Эти винты в зависимости от условий работы изготавливают с цилиндрической, ГОСТ 1491-80 (рис. 90,а), полукруглой, ГОСТ 17473-80 (рис. 90,б), полупотайной, ГОСТ 17474-80 (рис. 90,

в) и потайной, ГОСТ 17475-80 (рис. 90,г) головками. Определяющими размерами для всех винтов служат диаметр резьбы d и длина l. За длину l большинства крепежных винтов принимают длину их стержня (без головки).

Для винтов с потайной головкой величина l включает длину стержня и высоту головки (см. рис. 90,г).

Пример полного условного обозначения винта с полукруглой головкой, класса точности А, исполнения 2, диаметром резьбы d=8 мм, с мелким шагом резьбы Р=1,0 мм, с полем допуска резьбы 6g, с длиной l=50 мм, класса прочности 4.8, без покрытия:

Винт А M8´1-6g´50.48 ГОСТ 17473-80.

То же на учебных чертежах:

Винт М8´1´50 ГОСТ 17473-80.



а	б
в	г
Рис. 90 Винты

Гайки

Гайкой называется деталь, имеющая резьбовое отверстие для навинчивания на болт или шпильку с такой же резьбой. Стандартные гайки могут быть шестигранными (рис. 91,а), прорезными и корончатыми (рис. 91, б), круглыми (рис. 91,в), барашковыми (рис. 91,г) и др.

а	б	в	г
Рис. 91 Гайки

Шестигранные гайки по высоте разделяются на нормальные, низкие, высокие и особо высокие.

Гайки изготовляют нормальной и повышенной точности. Некоторые шестигранные гайки изготавливаются в двух исполнениях (рис. 92): исполнение 1 – с двумя фасками; исполнение 2 – с одной фаской.

Пример условного обозначения гайки шестигранной (нормальной точности), исполнения 1 (с двумя фасками), диаметром резьбы d = 30 мм, с мелким шагом Р = 2 мм, с полем допуска 7Н, класса прочности 5, без покрытия:

Гайка М30´2. 5 ГОСТ 5915-70.

То же на учебных чертежах:

Гайка М30´2 ГОСТ 5915-70.



Рис. 92 Исполнения гаек



Шайбы

Шайбой называется штампованное или точеное кольцо, которое подкладывают под гайки или головки болтов и винтов.

Круглые шайбы (ГОСТ 11371-78) имеют 2 исполнения (рис. 93): исполнение 1 – без фаски; исполнение 2 – с фаской.

Пример условного обозначения шайбы нормальной, исполнения 2 для крепёжной детали диаметром резьбы 30 мм, установленной толщины, из материала группы 01, с покрытием 01, толщиной 9 мкм:

Шайба 2.30.01.019 ГОСТ 11371-78.

То же на учебных чертежах:

Шайба 2.30 ГОСТ 11371-78.





Рис. 93 Исполнения шайб



---

Дата добавления: 2017-01-26; просмотров: 13758; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

---

Прямоугольная (квадратная) резьба — Студопедия

Поделись

Резьба упорная усиленная применяется для особо больших нагрузок (и для диаметров 80…2000 мм. ) с углом профиля 45° по ГОСТ 13535-87. Условное обозначение, например: S 45 ° × 200 × 12, где 12 – шаг резьбы, который указывают обязательно.

Специальную резьбу со стандартным профилем, но нестандартным шагом или диаметром обозначают Сn и условное обозначение профиля, например: Сn М40´1,5-6g.

Профиль квадратной резьбы не стандартизирован, но эта резьба имеет применение в соединениях, где не должно быть самоотвинчивания под действием приложенной нагрузки. Поэтому на чертеже приводят все данные, необходимые для ее изготовления. На рис. 4.18 показана прямоугольная двухзаходная резьба на стержне.



Рис. 4.18. Прямоугольная резьба

Обозначения типов резьб приведены в табл. 4.1, примеры обозначения типов резьб показаны в табл. 2.

Таблица 4.1

Обозначения типов резьбы

Тип резьбы	Стандарт	Условное обозначение	Указывается	Пример обозначения
Метрическая скрупным шагом	ГОСТ 9150-81 ГОСТ 24705-81 ГОСТ 8724-81 ГОСТ 16093-81	М	Номинальный диаметр резьбы, шаг, направление, поле допуска.	M20-6g M20LH-6g
Метрическая с мелким шагом	ГОСТ 9150-81 ГОСТ 24705-81 ГОСТ 8724-81 ГОСТ 16093-81	М	Номинальный диаметр резьбы, шаг, направление, поле допуска.	M20×1,5-6g M20×1,5LH-6H
Трубная цилиндрическая	ГОСТ 6357-81 ГОСТ 3262-75* ГОСТ 8957-75*	G	Условное обозначение резьбы в дюймах, класс точности среднего диаметра резьбы А или В, длина свинчивания, если она больше, установленной стандартом.	G1/4-A G1LH-B-40
Трубная коническая	ГОСТ 6211-81	R – наружная Rс – внутренняя	Условные обозначения резьбы в дюймах, направление (левое).	R11/2LH Rc11/2LH
Дюймовая	ОСТ НКТП 1260		Номинальный диаметр резьбы в дюймах	11/2″ ОСТНКТП 1260
Коническая дюймовая	ГОСТ 6111-52*	К	Условное обозначение резьбы в дюймах.	K3/4″ ГОСТ 6111-52
Метрическая коническая	ГОСТ 25229-82	МК	Значение диаметра резьбы в основной плоскости с указанием при необходимости шага и направления	MK20×1,5LH MK20×1,5
Круглая	ГОСТ 6042-83 ГОСТ 13536-68 СТ СЭВ 3293-81*	Е	Диаметр резьбы	E14 ГОСТ 6042-83
Кр	Номинальный диаметр, шаг	Kp.12×2,54 ГОСТ 13536-68
Rd	Диаметр резьбы	RD16 Rd16LH
Трапецеидальная	ГОСТ 9484-81 ГОСТ 9562-81 ГОСТ 24739-81*	Тr	Номинальный диаметр резьбы, ход Ph, шаг P, поле допуска, при необходимости – длину свинчивания	Tr 80×40(P10)-6e Tr 40×6-8e Tr 80×40(P10)-8e-180

Окончание табл. 4.1

Тип резьбы	Стандарт	Условное обозначение	Указывается	Пример обозначения
Упорная	ГОСТ 10177-82 ГОСТ 25096-82		Номинальный диаметр резьбы, ход Ph, шаг P, поле допуска.	S80×20(P5)-7h S80×20LH-7H
Упорная усиленная	ГОСТ13535-87	S45°	Угол профиля 45°, номинальный диаметр, шаг	S45°×200×12
Специальная	–	Сn	Условное обозначение профиля, номинальный диаметр, шаг (при необходимости), поле допуска.	Cn M40×1,5-6g

Таблица 4.2

Примеры обозначений наиболее употребительных видов резьбы

Деталь	Обозначение резьбы	Надо читать
		Резьба метрическая, наружный диаметр резьбы 20 мм., с крупным шагом, правая, поле допуска 6g
	М25х1.5LH-6g	Резьба метрическая, наружный диаметр резьбы 25 мм., шаг 1,5 мм, мелкий, левая, поле допуска 6g
	11/2²×ОСТ НКТН 1260	Резьба дюймовая, наружный диаметр 1½” (38,1 мм), правая, ОСТ НКТП 1260
		Резьба трубная, обозначение размера , правая, класс точности средний диаметр резьбы А, длина свинчивания 20 мм.

Продолжение табл.4. 2

Деталь	Обозначение резьбы	Надо читать
		Резьба коническая, дюймовая, наружный диаметр ¾” (в основной плоскости 26,4 мм), правая; ГОСТ 6111-52
		Резьба трапецеидальная, однозаходная, нормальная, наружный диаметр 30 мм, шаг 6 мм, левая, поле допуска 8е
		Резьба упорная, нормальная, наружный диаметр резьбы 50 мм, шаг 6 мм, двухзаходная, ход 12, правая, поле допуска 7h
		Резьба специальная, со стандартным профилем метрической резьбы, наружный диаметр 58 мм, шаг 3 мм, поле допуска 6g.



404 Cтраница не найдена

Размер:

AAA

Изображения Вкл. Выкл.

Обычная версия сайта

К сожалению запрашиваемая страница не найдена.

Но вы можете воспользоваться поиском или картой сайта ниже

Университет История университета Анонсы Объявления Медиа Представителям СМИ Газета “Технолог” О нас пишут Ректорат Структура Филиал Политехнический колледж Медицинский институт Лечебный факультет Педиатрический факультет Фармацевтический факультет Стоматологический факультет Факультет послевузовского профессионального образования Факультеты Кафедры Ученый совет Дополнительное профессиональное образование Бережливый вуз – МГТУ Новости Объявления Лист проблем Лист предложений (Кайдзен) Реализуемые проекты Архив проектов Фабрика процессов Рабочая группа “Бережливый вуз-МГТУ” Вакансии Профсоюз Противодействие терроризму и экстремизму Противодействие коррупции WorldSkills в МГТУ Научная библиотека МГТУ Реквизиты и контакты Документы, регламентирующие образовательную деятельность Абитуриентам Подача документов онлайн Абитуриенту 2022 Экран приёма 2022 Иностранным абитуриентам Международная деятельность Общие сведения Кафедры Новости Центр Международного образования Академическая мобильность и международное сотрудничество Академическая мобильность и фонды Индивидуальная мобильность студентов и аспирантов Как стать участником программ академической мобильности Дни открытых дверей в МГТУ Подготовительные курсы Подготовительное отделение Курсы для выпускников СПО Курсы подготовки к сдаче ОГЭ и ЕГЭ Онлайн-курсы для подготовки к экзаменам Подготовка школьников к участию в олимпиадах Малая технологическая академия Профильный класс Индивидуальный проект Кружковое движение юных технологов Олимпиады, конкурсы, фестивали Архив Веб-консультации для абитуриентов Олимпиады для школьников Отборочный этап Заключительный этап Итоги олимпиад Профориентационная работа Стоимость обучения Студентам Студенческая жизнь Стипендии Организация НИРС в МГТУ Студенческое научное общество Студенческие научные мероприятия Конкурсы Команда Enactus МГТУ Академическая мобильность и международное сотрудничество Образовательные программы Подготовка кадров высшей квалификации Аспирантура Ординатура Расписание занятий Расписание звонков Онлайн-сервисы Социальная поддержка студентов Общежития Трудоустройство обучающихся и выпускников Информация о Центре Цели и задачи центра Контактная информация Положение о центре Договоры о сотрудничестве с организациями, предприятиями Партнеры Работодателям Размещение вакансий Ярмарки Вакансий Студентам и выпускникам Вакансии Стажировки Карьерные мероприятия Карьерные сайты Сегодня Современный Государственный Университет – это один из самых крупных многопрофильных вузов Поволжья, обеспечивающий формирование интеллектуального потенциала и способствующий социально-экономическому развитию региона. HeadHunter Работа в России Факультетус Карьерные возможности для лиц с инвалидностью и ОВЗ Трудоустройство иностранных студентов Обеспеченность ПО Инклюзивное образование Условия обучения лиц с ограниченными возможностями Доступная среда Ассоциация выпускников МГТУ Перевод из другого вуза Вакантные места для перевода

Наука и инновации Научная инфраструктура Проректор по научной работе и инновационному развитию Научно-технический совет Управление научной деятельностью Управление аспирантуры и докторантуры Точка кипения МГТУ О Точке кипения МГТУ Руководитель и сотрудники Документы Контакты Центр коллективного пользования Центр народной дипломатии и межкультурных коммуникаций Студенческое научное общество Новости Научные издания Научный журнал «Новые технологии» Научный журнал «Вестник МГТУ» Научный журнал «Актуальные вопросы науки и образования» Публикационная активность Конкурсы, гранты Научные направления и результаты научно-исследовательской деятельности Основные научные направления университета Отчет о научно-исследовательской деятельности в университете Результативность научных исследований и разработок МГТУ Финансируемые научно-исследовательские работы Объекты интеллектуальной собственности МГТУ Результативность научной деятельности организаций, подведомственных Минобрнауки России (Анкеты по референтным группам) Студенческое научное общество Инновационная инфраструктура Федеральная инновационная площадка Проблемные научно-исследовательские лаборатории Научно-исследовательская лаборатория «Совершенствование системы управления региональной экономикой» Научно-исследовательская лаборатория проблем развития региональной экономики Научно-исследовательская лаборатория организации и технологии защиты информации Научно-исследовательская лаборатория функциональной диагностики (НИЛФД) лечебного факультета медицинского института ФГБОУ ВПО «МГТУ» Научно-исследовательская лаборатория «Инновационных проектов и нанотехнологий» Научно-техническая и опытно-экспериментальная база Центр коллективного пользования Конференции Международная научно-практическая конференция «Актуальные вопросы науки и образования» VI Международная научно-практическая онлайн-конференция Международная деятельность Иностранным студентам Международные партнеры Академические обмены, иностранные преподаватели Академическая мобильность и фонды Индивидуальная мобильность студентов и аспирантов Как стать участником программ академической мобильности Объявления Факультет международного образования Сведения об образовательной организации

Резьба.

Классификация резьбы. Изображение и обозначение резьбы на чертежах

Похожие презентации:

Основы архитектуры и строительных конструкций. Основы проектирования

Конструктивные схемы многоэтажных зданий

Стадии проектирования зданий. Маркировка строительных чертежей (лекция №2)

Правила выполнения архитектурно-строительных чертежей

ЕСКД. Общие правила оформления чертежей. (Лекция 1.1)

задачи на построение (геометрия 7 класс)

Выполненный вариант контрольной работы по разделу “Техническое черчение”. (Приложение 3)

Параллельность в пространстве. (Графическая работа 2)

Строительное черчение. Графическое оформление и чтение строительных чертежей

Правила оформления чертежей ЕСКД. Форматы, масштабы, линии, шрифты

1. РЕЗЬБА. КЛАССИФИКАЦИЯ РЕЗЬБЫ. ИЗОБРАЖЕНИЕ И ОБОЗНАЧЕНИЕ РЕЗЬБЫ НА ЧЕРТЕЖАХ.

РЕЗЬБА ПОДРАЗДЕЛЯЕТСЯ
по эксплуатационному назначению
Крепежная
Применяются в неподвижных
крепежных соединениях
(метрическая, дюймовая,
трубная).
Ходовая
Специальная
Параметры, а именно профиль,
шаг и диаметр, не
соответствуют стандартам.
Применяются в подвижных соединениях,
предназначенных для преобразования
вращательного движения в поступательное
(грузовые винты домкратов, ходовые винты
металлорежущих станков и др.) (упорная,
трапецеидальная, прямоугольная, круглая).
РЕЗЬБА ПОДРАЗДЕЛЯЕТСЯ
по направлению винтовой линии
Правая
Левая
подъем винтовой линии на
видимой (передней) стороне идет
слева направо
подъем винтовой линии на
видимой (передней) стороне идет
справа налево
РЕЗЬБА ПОДРАЗДЕЛЯЕТСЯ
по форме поверхности
Цилиндрическая
резьба, образованная на цилиндрической
поверхности
Коническая
резьба, образованная на конической
поверхности
РЕЗЬБА ПОДРАЗДЕЛЯЕТСЯ
по числу заходов
Однозаходная
при перемещении по поверхности
одного плоского профиля
Многозаходная
при одновременном перемещении по
поверхности двух, трех и более плоских
профиля, равномерно расположенных по
окружности относительно друг друга
Однозаходная резьба
P
Ph = 3P
P
Ph = 2P
P
двухзаходная
трехзаходная
Многозаходная резьба
РЕЗЬБА ПОДРАЗДЕЛЯЕТСЯ
по расположению резьбы
Внешняя
резьба, нарезанная на наружной
поверхности
Внутренняя
резьба, нарезанная на внутренней
поверхности
РЕЗЬБА ПОДРАЗДЕЛЯЕТСЯ
по форме профиля
Треугольная
Трапецеидальная
Упорная
Прямоугольная
Круглая
С
т
а
н
д
а
р
т
н
ы
е
С
п
е
ц
и
а
л
ь
н
ы
е
Метрическая резьба
(ГОСТ 9150 – 2002)
с углом профиля α = 60 ˚
Согласно ГОСТ 8724 – 2002
метрическая резьба делится на
два типа:
с крупным шагом – применяется
в соединениях, подвергающихся
ударным нагрузкам;
с мелким шагом – применяется в
соединениях стандартными
резьбовыми деталями (винты,
гайки, болты и шпильки).

16. Цилиндрическая резьба ГОСТ 6357 – 81 представляет собой дюймовую резьбу с мелким шагом, закругленными впадинами с углом α = 55

Трубная резьба
Цилиндрическая резьба
ГОСТ 6357 – 81 представляет собой
дюймовую резьбу с мелким шагом,
закругленными впадинами с углом α = 55 ˚
Коническая резьба
ГОСТ 6211 – 84 соответствует
закругленному профилю трубной
цилиндрической резьбы с углом α = 55 ˚
Конические резьбы применяют в трубных соединениях для получения
герметичности без специальных уплотняющих материалов (льняных нитей,

17. Упорная резьба (ГОСТ 10177 – 82). Профиль – неравнобочная трапеция с углом рабочей стороны 3˚ и нерабочей – 30˚

Трапецеидальная резьба (ГОСТ 9484 –
81).
Профиль – равнобочная трапеция с
углом
α = 30˚.
Трапецеидальная резьба применяется
для передачи осевых усилий и
движения в ходовых винтах.
Симметричный профиль резьбы
позволяет применять ее для
реверсивных винтовых механизмов.
Упорная резьба (ГОСТ 10177 –
82). Профиль – неравнобочная
трапеция с углом рабочей
стороны 3˚ и нерабочей – 30˚
Применяется в грузовых винтах для
передачи больших усилий,
действующих в одном направлении (в
мощных домкратах, прессах и т. д.).

18. Прямоугольная и квадратные резьбы

СПЕЦИАЛЬНЫЕ РЕЗЬБЫ
Прямоугольная и квадратные
резьбы
Применяются для передачи
осевых усилий в грузовых винтах и
движения в ходовых винтах.
Круглая резьба
Применяется в машиностроении
там, где имеются большие
динамические нагрузки или высокая
загрязненность.
КЛАССИФИКАЦИЯ РЕЗЬБЫ
резьба подразделяется
форме
поверхности
расположению
резьбы
направлению
винтовой
линии
числу
заходов
эксплуатационному
назначению
Внешняя
Крепежная
Внутренняя
Ходовая
Цилиндрическая
Коническая
Правая
форме
профиля
Специальная
Левая
Треугольная
Трапецеидальная
Однозаходная
Многозаходная
Упорная
Прямоугольная
Круглая
Основные параметры резьбы
P
h
d – наружный диаметр
d1 – внутренний
диаметр
P – шаг резьбы
60˚ – угол профиля
h – глубина резьбы
L – длина резьбы
l – резьба полного
профиля
l1 – сбег резьбы
Последовательность получения резьбы в гнезде
Изображение резьбы на
стержне:
натуральное и условное
Изображение резьбы в
отверстии (в разрезе):
натуральное и условное
А
А (5:1)
сбега резьбы на
чертежах:
а) на стержне;
б) в отверстии.
Б
Б (5:1)
На выносных
элементах
изображены
формы сбегов
резьбы
Структура обозначения резьбы
1
2
˟
3
4
–
5
1. Условное обозначение типа (профиля) резьбы.
М
– метрическая,
G
– трубная цилиндрическая,
R
– трубная коническая,
Tr
– трапецеидальная,
S
– упорная,
Кр
– круглая.
2. Наружный диаметр резьбы (в мм или дюймах). В обозначении конической резьбы
указывается наружный диаметр в дюймах со знаком «”» [1″ = 24,5 мм].
3. Шаг резьбы или ход резьбы (в мм). Шаг резьбы указывается для метрической
(мелкий шаг), трапецеидальной и упорной резьбы.
Для многозаходных резьб в обозначении резьбы входит ход резьбы, а шаг
проставляется в скобках.
4. Направление винтовой линии. Направление винтовой линии указывается только
для левой резьбы (LH).
5. Поле допуска или класс точности резьбы. Обозначение поля допуска диаметра
резьбы состоит из цифры, показывающей степень точности, и буквы, обозначающей
основное отклонение.
Общая схема
обозначения
резьбы
Примеры обозначения резьбы
Крепежные изделия
Болт
Винт
Гайка
Шпилька
Шайба
пружинная
Винт
установочный
Шайба
плоская
Болт
Болт — стандартное крепёжное изделие в
форме стержня с наружной резьбой на
одном конце, с шестигранной головкой
под гаечный ключ – на другом.
Обозначение: Болт Мdхрхl ГОСТ 7798-70
Винт
Винт — стандартное крепёжное изделие в
форме стержня с наружной резьбой для
ввинчивания в одну из соединяемых
деталей на одном конце, с цилиндрической
(круглая, потайная и др.) головкой – на
другом.
Обозначение:
l
Мd
Винт Мdxl ГОСТ 17475-80
Мd
l
Винт Мdxl ГОСТ 17474-80
l
Мd
l
Винт Мdxl ГОСТ 17473-80
Мd
Винт Мdxl ГОСТ 1491-80
Гайка
Гайка — крепёжное изделие, чаще
шестигранной формы под гаечный
ключ, с резьбовым отверстием.
Обозначение: Гайка Мd ГОСТ 5915-70
Шайба пружинная
Шайба — крепёжное изделие, подкладываемое под другое крепёжное
изделие для создания большей площади опорной поверхности, уменьшения
повреждения поверхности детали, предотвращения самоотвинчивания
крепёжной детали.
Пружинная шайба — разрезная круглая шайба, концы
которой расположены в разных плоскостях. Служит для
предотвращения самоотвинчивания резьбовых
соединений за счет упругой деформации шайбы под
нагрузкой.
Обозначение: Шайба d ГОСТ 6402-70
Шайба плоская
Плоская шайба — подкладывается под гайку
для уменьшения повреждения поверхности
деталей, создания большей опорной площади и
для предотвращения самоотвинчивания крепежных
изделий.
Обозначение: Шайба d ГОСТ 11371-78
Шпилька
Шпилька — крепёжное изделие в виде
стержня с наружной резьбой, образующее
соединение при помощи гайки и резьбового
отверстия.
Обозначение: Шпилька Мdхl ГОСТ 22043-76
Болтовое соединение
— скрепление двух и более деталей при помощи
болта, гайки и шайбы. Скрепляемые детали
имеют гладкие (без резьбы) сквозные соосные
цилиндрические отверстия, диаметр которых в
1,1 раза больше диаметра болта.
Винтовое соединение
– скpепление двух и более деталей. В последней из
деталей выполняется pезьбовое отвеpстие, а в
остальных – гладкие соосные отвеpстия диаметpом,
большим диаметpа винта. Винт свободно пpоходит
чеpез гладкие отвеpстия скpепляемых деталей и
ввинчивается в pезьбовое отвеpстие последней из
них.
Винты применяются в случае невозможности
сделать сквозные отверстия в одной из деталей.
Шпилечное соединение
– скрепление двух и более деталей. Применяется вместо
болтового, когда изготовлять сквозное отверстие в одной
из соединяемых деталей нецелесообразно из-за ее
большой толщины или отсутствует место для головки
болта. Длина ввинчиваемого (посадочного) конца шпильки
выбирается в зависимости от материала детали по таблице
стандарта. Hа стяжной конец шпильки надевают дpугие,
скpепляемые с пеpвой, детали, имеющие гладкие соосные
цилиндpические отвеpстия большего диаметpа, чем
диаметp шпильки . Hа конец шпильки, выступающий из
скpепляемых деталей, надевают шайбу и навинчивают
гайку.
Трубное соединение
Соединение водо- и газопpоводных
тpуб пpоизводится пpи помощи
соединительных pезьбовых частей фитингов (угольников, тpойников, муфт и т.
п.). Пpи вычеpчивании соединения тpуб
муфтой констpуктивные pазмеpы тpуб,
муфты и контpгайки беpутся из
соответствующих стандартов.
СПАСИБО ЗА ВНИМАНИЕ.

English     Русский Правила

Резьбы. Её образование, разновидности, изображение и обозначение

Похожие презентации:

Основы архитектуры и строительных конструкций. Основы проектирования

Конструктивные схемы многоэтажных зданий

Стадии проектирования зданий. Маркировка строительных чертежей (лекция №2)

Правила выполнения архитектурно-строительных чертежей

ЕСКД. Общие правила оформления чертежей. (Лекция 1.1)

задачи на построение (геометрия 7 класс)

Выполненный вариант контрольной работы по разделу “Техническое черчение”. (Приложение 3)

Параллельность в пространстве. (Графическая работа 2)

Строительное черчение. Графическое оформление и чтение строительных чертежей

Правила оформления чертежей ЕСКД. Форматы, масштабы, линии, шрифты

1. Резьба

Её образование,
разновидности,
изображение и
обозначение
• В основе образования резьбы лежит винтовая линия,
которая может располагаться на любой поверхности
вращения. Практическое значение имеют винтовые
линии расположенные на цилиндрической и
конической поверхностях.
• Цилиндрическая винтовая линия представляет собой
траекторию движения точки, совершающей
одновременно два равномерных перемещения:
вращение вокруг оси цилиндра, перемещение вдоль
оси.
• Коническая винтовая линия – это траектория движения
точки, совершающей одновременно три равномерных
перемещения: вращение вокруг оси конуса, движение
вдоль оси и радиальное перемещение в по
направлению к оси конуса.

3. Цилиндрическая винтовая линия

4.

Коническая винтовая линия

5. Образование винтовой поверхности

При построении резьбы образуются винтовые
поверхности – кривые поверхности,
формируемые образующей (прямой или дугой
окружности), совершающей винтовое
перемещение.
Если образующая – прямая, то формируется
линейчатая винтовая поверхность , называемая
геликоидом. Различают прямой геликоид, если
образующая перпендикулярна оси поверхности
и косой геликоид, если образующая не
перпендикулярна этой оси.

6. Винтовые поверхности Прямой геликоид Косой геликоид

7. Резьба

Резьбой называется совокупность
поверхностей, образованных
винтовым перемещением
плоского контура
(прямоугольника, треугольника,
трапеции, совокупности дуг
окружности), плоскость которого
проходит через ось резьбы.

8. Классификация резьбы

По назначению:
•Крепежная
•Крепежно-уплотнительная
•Ходовая
•Упорная
•Специальная
По числу заходов:
По поверхности нарезания:
По величине шага:
•С крупным шагом
•С мелким шагом
По направлению заходов:
однозаходная
По расположению:
наружная
многозаходная
внутренняя

9.

Тип резьбыТип резьбы определяется формой образующего контура:
– равносторонний или равнобедренный треугольник (с
углом при вершине 55 ) для крепёжных типов
резьбы;
– прямоугольник для прямоугольной резьбы;
– равнобочная трапеция для трапецеидальной резьбы;
– неравнобочная трапеция для упорной резьбы;
– совокупность дуг окружностей для круглой резьбы.

10. Параметры резьбы

D, d номинальный диаметр резьбы (D – для отверстия, d – для стержня)
D 1, d1 – внутренний диаметр резьбы (D 1 – для отверстия, d 1 – для стержня) ;
p шаг резьбы – расстояние между соседними гребнями резьбы;
угол профиля резьбы;
Стрежень (наружная)
Отверстие (внутренняя)

11. Шаг резьбы

Для каждого номинального диаметра
Предусматривается один крупный шаг и
Несколько мелких, которые получаются
Путем деления крупного.

12. Крепежные резьбы

. М е т р и ч е с к а я р е з ь б а – основная крепежная резьба
предназначенная для соединения деталей.
Имеет треугольный профиль φ = 60º,
Обозначается буквой М
Пример обозначения: М20; М20х1,5

13. Крепежные резьбы

Дюймовая резьба
Имеет треугольный профиль φ = 55º,
диаметр – в дюймах,
шаг – число ниток резьбы на длине
в 1 дюйм.
При обозначении указывают наружную резьбу в дюймах.
3/ 4
G3/ 4
Трубная резьба
Предназначена для соединения труб
Имеет треугольный профиль φ = 55º,
диаметр – в дюймах (определяется диаметром
отверстия трубы)

14. Крепежная круглая резьба

Резьба с круглым профилем (ГОСТ 6242-83) обладает сравнительно большим сроком
службы и повышенным сопротивлением при значительных нагрузках. Применяется при
изготовлении часто свинчиваемых соединений (шпиндели, вентили и т.д.), работающих в
загрязненной среде, а также тонкостенных деталей с накатанной или штампованной
резьбой (цоколь электролампы и т.д.).
Резьба круглая
Обозначается Кр
Пример обозначения: Кр20
Условное обозначение круглой резьбы для электротехнической
арматуры по ГОСТ 28108-89 состоит из букв Е (серия) и наружного диаметра,
например, Е27

15.

Крепежно-уплотняющие резьбыпредназначена для обеспечения плотности и непроницаемости
резьбовых соединений (без учета ударных нагрузок).
К этому типу относится коническая резьба (с углом профиля
60 ), коническая дюймовая резьба и трубная коническая
резьба (с углом профиля 55 ).
Для лучшего уплотнения резьбу выполняют с закругленным
треугольным профилем без зазоров по выступам и впадинам.
Условное обозначение дается по внутреннему диаметру
трубы (в дюймах)
Конические резьбы.
Обеспечивают герметичность
соединений, и сокращают время
на завинчивание и отвинчивание
(уменьшается угол относительного
поворота винта или гайки).

16. Ходовая резьба

Ходовая резьба предназначена для обеспечения перемещения деталей друг
относительно друга. Например клапанные вентили. К ним относятся трапецеидальные
и прямоугольные резьбы

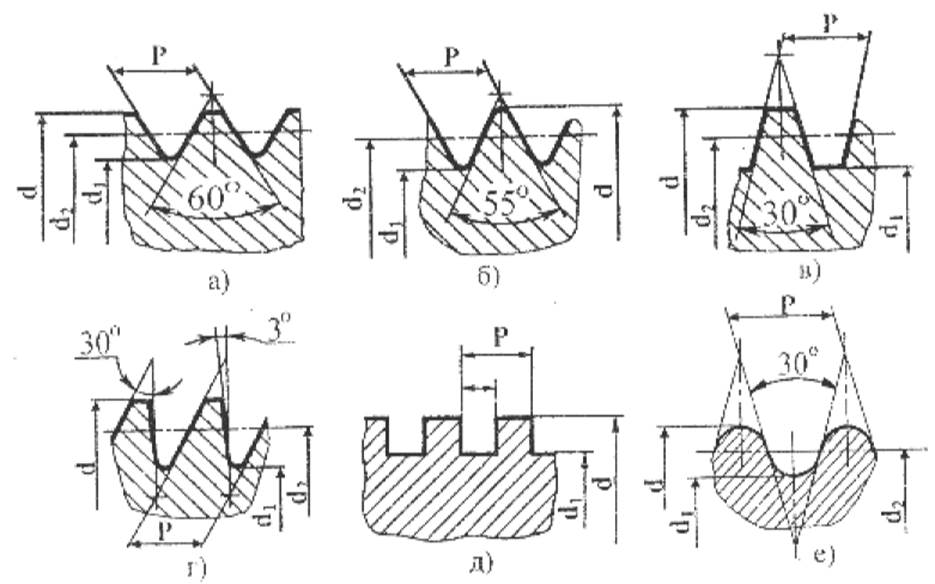

Резьба трапецеидальная
Резьба с профилем в виде равнобочной трапеции с углом 30о. Применяется для
передачи возвратно-поступательного движения или вращения в тяжело нагруженных
подвижных резьбовых соединениях. По сравнению с прямоугольной трапецеидальная
резьба имеет большую прочность. Бывает с крупным и мелким шагом
Резьба трапецеидальная
Обозначается Tr
Пример обозначения: Tr 20х2

17. Резьба прямоугольная

Прямоугольная ходовая резьба
Применяется для передачи движения тяжело нагруженных подвижных резьбовых
соединений. Обычно выполняется на грузовых и ходовых винтах.
Резьба прямоугольная
3
Эта резьба имеет прямоугольный (или
квадратный) нестандартный профиль,
поэтому все ее размеры указываются на
чертеже.

18. Упорная резьба

Предназначена для перемещения деталей в одном направлении с меньшими
усилиями, чем в другом.
Используется в нажимных винтах с большой односторонней осевой нагрузкой.
Резьба имеет несимметричный профиль.
Обозначается буквой S
Пример обозначения: S30х5
Специальные резьбы
К специальным резьбам относят:
1) резьбы, имеющие стандартный профиль, но отличающиеся от стандартизованной
резьбы диаметром или шагом;
2) резьбы с нестандартным профилем, например, прямоугольным, квадратным

19.

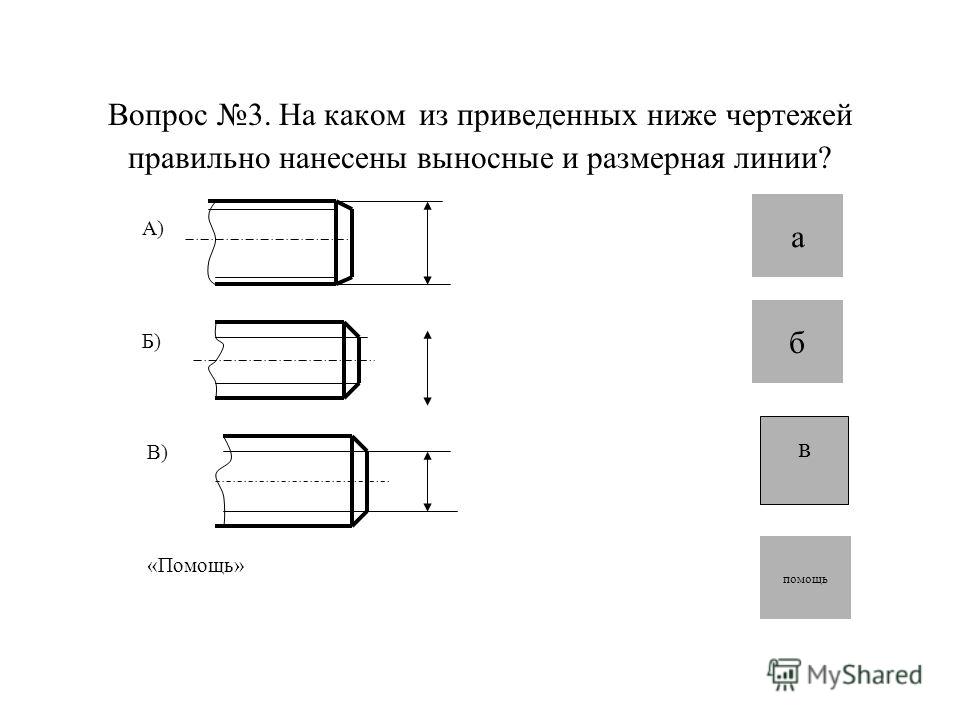

Изображение резьбы на чертежеНезависимо от типа резьбы (вида профиля) её
изображение на чертеже содержит
следующие элементы:
условные линии выступов резьбы,
показанные сплошной основной линией;
условные линии впадин резьбы,
показанные сплошной тонкой линией;
граница резьбы показывается основной
линией, перпендикулярной оси резьбы;
в начале крепёжной резьбы изображается
коническая фаска.

20. Изображение резьбы Наружная резьба Внутренняя резьба

21. Обозначение резьбы

Обозначение резьбы – это условная
буквенная и цифровая запись,
содержащая сведения о типе резьбы и
её параметрах (номинальном диаметре,
шаге, допуске на её изготовление и
направлении резьбы).
Применяется для стандартных
типов резьбы и ставится в
размерной надписи.
ПРИМЧАНИЕ: Шаг резьбы проставляется только в том случае, если он мелкий.
Поле допуска определяет величину отклонений фактического размера от
номинального в пределах которых деталь считается годной.

23. Примеры обозначения резьбы

Если резьба правая, то обычно
ставятся три первых
элемента обозначения.
Третий элемент обозначения –
шаг резьбы не ставится, если
резьба имеет крупный шаг.

24. Резьба метрическая

М20 – резьба метрическая диаметром 20 мм с крупным шагом, правая;
М20х2 – резьба метрическая диаметром 20 мм с мелким шагом 2 мм, правая;
М20х2-LH – резьба метрическая диаметром 20 мм с мелким шагом 2 мм, левая

25. Резьба трапецеидальная

У трапецеидальной резьбы шаг проставляется всегда

26. Резьба упорная

У упорной резьбы шаг проставляется всегда

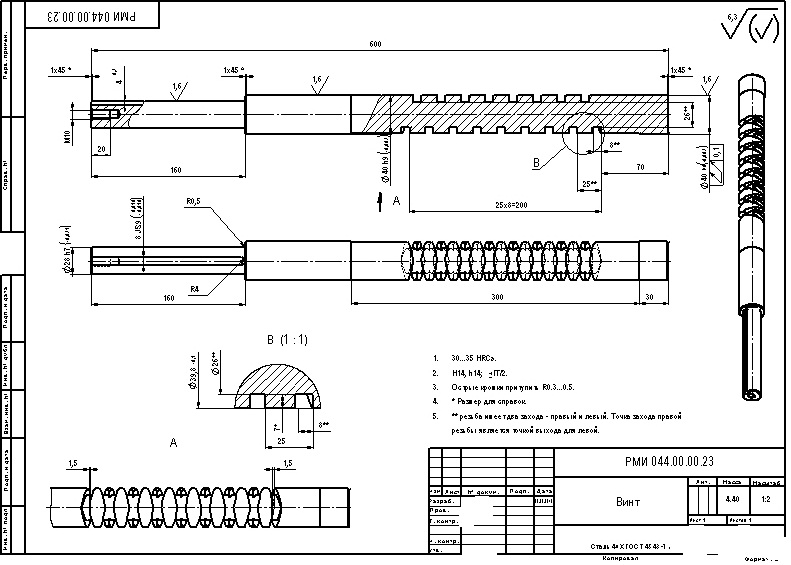

27. Резьба прямоугольная

Профиль прямоугольной резьбы и необходимые размеры изображаются с
Помощью выносного элемента

28. Резьба трубная цилиндрическая

Обозначение такой резьбы наносят на полку
линии-выноски, стрелка которой должна
упираться в сплошную основную линию
изображения резьбы. Обозначение состоит
из прописной буквы G и числа (обычно
дробного), показывающий внутренний
диаметр трубы, выраженный в дюймах.
Например: G1/2; G1; G 21/4 .

30. Резьбы конические

Такие резьбы нарезают на конических
поверхностях с конусностью 1:16.
Обозначение конической резьбы располагают
на полке линии-выноски, оканчивающейся
стрелкой. Стрелку упирают в сплошную
основную линию изображения резьбы.
Конусность – это отношение диаметра
окружности (D) основания конуса к его
высоте (H) для полных конусов или отношение
разности диаметров двух
торцевых поперечных сечений конуса (D и d) к
расстоянию между ними (L)
для усеченных конусов.
Конусность, как правило, выражается в
отношении двух чисел например
конусность 1:10 означает что высота полного
конуса в 10 раз больше диаметра
основания.
Номинальный диаметр конической резьбы,
задаётся в размерной надписи и
определяется в основной плоскости.
Положение этой плоскости указывается на
рабочем чертеже размером l2, величина
которого зависит от номинального
диаметра резьбы и определяется по
таблице, приводимой в соответствующем
стандарте на резьбу.

35. Резьбовые соединения

Резьбовым соединением называется сборочная единица, две детали
соединяются при помощи резьбы
При этом ввёрнутая (охватываемая) деталь изображается полностью и
частично закрывает изображение элементов резьбы охватывающей детали.

36. Виды стандартных изделий

К резьбовым соединениям относятся также соединения с помощью стандартных изделий
Изделие, выполненое по стандарту, полностью и однозначно определяющему
его конструкцию, показатели качества, методы контроля, правила приемки и поставки
шпилька
болт
шуруп
шайба
гайка
винт
шайба
пружинная

37. Виды резьбовых соединений

Шпилечное соединение
Соединение винтом
Болтовое соединение

English     Русский Правила

Осевые линии на инженерных чертежах и их правильное использование

Мы хотели бы пролить свет на интересную дискуссию, вытекающую из вопроса, заданного в нашем курсе «Чтение печатного текста и допуски». Студент поделился своим мнением о правильном использовании осевых линий в инженерных чертежах, которое было немного консервативным, поскольку они упустили ключевое применение этой важной функции чертежа.

Поскольку вопросы об осевых линиях очень распространены, а новые учащиеся часто не понимают всей их полезности, мы подумали, что лучше всего поделиться информативным видео в нашем блоге. Прежде чем перейти к видео, лучше просмотреть тему.

Что такое осевые линии?

Осевые линии являются одним из наиболее часто используемых инструментов в инженерном чертеже. Их основная цель – показать на чертеже круглые/цилиндрические элементы, которые в изобилии встречаются в механических деталях. Типичными примерами таких элементов являются отверстия под болты, штифты, диски и т. д.

На рис. 1 показано, как выглядит центральная линия, характеризующаяся чередующимися линиями длинная-короткая-длинная.

Рисунок 1

Эти простые линии играют очень важную роль в точной интерпретации инженерных чертежей. Мы выделим их основные функции одну за другой ниже.

• Осевые линии обозначают круговой элемент на чертеже. В 2D большинство круговых элементов выглядят точно так же, как элементы с некруглой геометрией. Единственный способ отличить их друг от друга — добавить осевую линию, которая представляет их центральную ось и подтверждает их геометрию. Вид поперечного сечения, показанный на рисунке 2, может помочь прояснить это; без осевых линий «отверстия» в этой части будут считаться прямоугольными, а не круглыми.
• Осевые линии используются в качестве ссылки для размерных круговых элементов. Всякий раз, когда вы хотите задать размер круглого элемента, лучше всего использовать его среднюю точку в качестве ссылки. На рисунке 2, если кто-то хочет показать расстояние между отверстиями или отверстиями и боковыми краями, можно использовать для этого осевые линии, а не стенки отверстий.
• Осевые линии также указывают на соосность объектов, имеющих одну и ту же центральную ось. Это может показаться ненужным приложением, но оно имеет огромное значение с точки зрения GD&T. Если два объекта должны быть соосными, общая осевая линия обеспечивает это отношение. Например, на рис. 2 все три осевые линии соединяют два разных отверстия друг с другом. Если бы конструктор не собирался делать их соосными, он бы использовал две центральные линии для каждого набора отверстий.

Рисунок 2

Последний пункт, касающийся соосности, как раз то, что вышеупомянутый учащийся не учел. Он утверждал, что осевые линии служат только для определения размеров и что их не следует добавлять на чертеж, если размеры не указаны. Мы уверены, что после просмотра этого видео вам станут понятны все три применения осевых линий, о которых мы говорили выше.

Вот текст видео:

Это небольшое напоминание, которое представляет собой очень простой вопрос об осевых линиях и правилах, лежащих в их основе. Джейми спросил: «Каковы правила или рекомендации по представлению меток осевых линий объектов на многовидовых 2D-чертежах?
, особенно когда в других видах функция отображается как скрытая?»

Так что, возможно, здесь есть какие-то скрытые виды, а геометрия находится внутри детали, которую трудно центрировать. «Я придерживаюсь точки зрения, не требуется показывать метки осевых линий для альтернативного использования элементов, если они не служат цели измерения».

Да, вы правы насчет этой «размерной цели». Я хочу убедиться, что все понимают причину, по которой мы используем осевые линии, для начала.
Они должны служить какой-то цели измерения, и они необязательны, если у вас их нет. Тем не менее, «цель определения размеров» может означать пример, подобный этому, когда мы пытаемся измерить, где проходит центральная линия относительно центральной линии отверстия, но эта центральная линия прямо здесь (и я хочу убедиться, что все это видят), также служит пространственной цели сам по себе. Это входит в правило того, чем на самом деле является осевая линия.

Осевая линия представляет собой не только центр элемента, но также представляет местоположение и ориентацию (в частности, в GD&T) или базовый нулевой размер между этой осью и этой осью. Вы можете сказать: «Подождите секунду, это одна и та же ось!» а я скажу: «Вообще-то нет…»

Когда вы инженер-конструктор, вы никогда не рассказываете механику, как они должны разбирать детали. Вы только перечисляете, какие требования должны быть. Итак, может быть, я приду и обработаю это отверстие, переверну деталь и просверлю это отверстие сейчас (или наоборот тоже). Или, может быть, я сначала делаю сквозное отверстие, а затем зенковку (вероятно, так они и делают). Мог быть какой-то сдвиг оси этих отверстий — могло быть какое-то движение приспособления.

С микроскопической точки зрения или по правде говоря, у них будут две разные, отдельные оси, поскольку они являются двумя отдельными функциями. Таким образом, нам нужно было бы иметь центральную линию, чтобы показать, что в идеальном мире основное измерение или цель их — быть точно такой же осью. Вот почему на многих рисунках у нас есть какая-то общая позиция (например, если не указано иное — вы можете видеть все UOS или если не указано иное
.010 или что-то в этом роде). Это означает, что если вы обрабатывали это, нам нужен какой-то допуск на то, как далеко это отверстие может быть от этого отверстия. Ну, если я ничего не перечисляю, то они могут отличаться друг от друга на 0,010. Таким образом, это может быть смещено более чем на 0,005 в этом направлении, которое может быть сдвинуто более чем на 0,005 в этом направлении.

Возможно, это приемлемо, а может и нет. Таким образом, осевые линии также служат нам
для этой цели – помимо того, что они просто говорят, что они являются размерами от отверстия до отверстия (расположение линейно, как это). Они также показывают, что соосно, это 0 основных размеров. Это то, что многие упускают из виду — у вас может не быть допуска положения здесь (если не указано иное, по всем осям)
в пределах 0,001 друг от друга. Теперь это немного более расплывчато, потому что
некоторые люди могут не знать, что это значит.

Позиция очень четко задокументирована в стандарте. Но вам по-прежнему нужна центральная линия, если вы измеряете размеры, потому что, скажем, как далеко могут быть эти оси или как далеко может быть расточенное отверстие, если вы измеряете размеры от оси этого отверстия. Таким образом, эмпирическое правило будет таким: да, они нужны для целей измерения, но они также нужны для целей измерения, если вдоль этой осевой линии расположено более одного элемента. Таким образом, если вдоль осевой линии расположено более одного объекта, вам необходимо показать их на чертеже.

Здесь вы можете видеть, что я сделал разрез для этой части здесь, здесь я использую разрезы. Вы можете видеть, что я дал здесь осевые линии, чтобы показать, что все они существуют в одном центре. Это нужно для того, чтобы добавить четкости нашему отпечатку. Вы должны иметь это, чтобы убедиться, что все знают и не дают вам часть, где эта ось отклоняется от этой оси, потому что вы никогда не указывали, насколько далеко они должны быть. Еще одна вещь, о которой следует помнить, это когда вы измеряете осевую линию. (Допустим, у нас было 10 ± 0,025 от отверстия к отверстию.) Имейте в виду, что это похоже на 2X там, потому что у нас есть одна ось здесь и одна ось там. У нас здесь одна ось в одной оси и здесь.

Вот почему датумы и GD&T добавляют ясности, потому что есть способы, которыми это может быть испорчено, если вы сделаете это таким образом. Но если у вас есть только координатное измерение, вы должны помнить, что есть две функции, которые мы измеряем — здесь на самом деле две оси, и их нужно удерживать внутри этого.

Кстати, вся эта информация, которую мы только что упомянули, содержится в нашем курсе «Чтение печатного текста и допуски». Обязательно зарегистрируйтесь – это новинка. Он охватывает эти основные правила инженерных чертежей, которые существуют еще до того, как GD&T будет напечатан. Мы ходим по осевым линиям в курсе «Чтение печати и допуски», и у нас есть целый урок только о разрезах, которые являются способами сделать это. Так что не забудьте проверить это, дайте нам знать, если у вас есть еще вопросы по осевым линиям, потому что это то, что возникает довольно часто.

---

Заинтересованы в получении дополнительных советов по инженерной печати и GD&T?

Подпишитесь на нашу рассылку, а также получите бесплатную настенную диаграмму GD&T

Присоединяйтесь к нашему списку рассылки

Выберите лучший ответ… |24HA

Вопросы с 1 по 20: выберите лучший ответ на каждый вопрос. Обратите внимание, что вопрос и ответы на него могут быть разделены разрывом страницы, поэтому убедитесь, что вы просмотрели весь вопрос и все ответы, прежде чем выбирать ответ.
1. Что из перечисленного ниже обычно не отображается в списке деталей сборочного чертежа?
А. Номер детали
B. Материал детали
C. Поставщик запчастей
D. Название детали

2. Два инженера-конструктора обсуждают создание технических чертежей с помощью AutoCAD. Инженер А говорит, что, поскольку схематическое представление потоков может быть создано с помощью команды ARray, это самый эффективный способ рисования потоков. Инженер Б говорит, что при использовании упрощенного представления резьбы меньший диаметр в прямоугольном виде должен быть нанесен на центральный слой. Какое из следующих утверждений верно?
А. Только инженер А прав.
Б. И инженер А, и инженер Б правы.
C. Верен только инженер B.
D. Ни инженер А, ни инженер Б не правы

3. Какой из следующих компонентов инженерных чертежей вряд ли появится на сборочном чертеже?
А. Размеры
B. Линии сечения
С. Основная надпись
D. Линии выноски

4. Два инженера-конструктора обсуждают создание инженерных чертежей с помощью AutoCAD. Инженер А говорит, что команды MODIFY упростили добавление позиций на сборочный чертеж. Инженер Б говорит, что вы должны заблокировать видимый слой, когда вы удаляете скрытые линии из чертежей деталей для создания сборочных чертежей. Какое из следующих утверждений верно?
А. Только инженер А прав.
Б. Верен только инженер Б.
C. Ни инженер А, ни инженер Б не правы.
D. И инженер А, и инженер Б правы.

5. Какие из следующих параметров команды AutoCAD используются для позиционирования и рисования эллипсов при создании изометрических изображений?
А. Полярное отслеживание
B. Изометрические оси
C. ИЗООКРУГ
D. POLARANG

6. Представьте, что вы создаете сборочный чертеж в AutoCAD. Какие из следующих серий команд вы, скорее всего, использовали бы для преобразования чертежей деталей для использования в сборочных чертежах?
A. Копировать, перемещать, отражать
B. SNap, эллипс, сетка
C. Line, QUADrants, TRim
D. Override, Dimension, Update

7. Какое из следующих утверждений относительно добавления допусков в чертежи AutoCAD неверно?
A. Вкладка «Допуск» управляет внешним видом размера с допуском.
B. Вкладка «Допуск» управляет значениями допустимого размера.
C. Обновление размеров лучше всего подходит для многих допусков с одинаковыми значениями плюс/минус.
D. Кнопку «Переопределить» можно найти в Диспетчере размерных стилей.

8. Какой из следующих компонентов допуска для детали, найденной на чертеже, является размером, используемым для расчета пределов детали?
А. Допуск
B. Максимальное состояние
C. Минимальное условие
D. Базовый размер

9. Вал имеет базовый размер 0,625 дюйма и допуск +,010″/–,005″. Что из следующего является правильным MMC этого вала?
А. 0,615 дюйма
Б. 0,620″
С. 0,635 дюйма
D. 0,630 дюйма

10. Рисунок, созданный путем рисования ширины и глубины объекта на линиях, расположенных под углом 30° к горизонтали, называется
А. изометрический рисунок.
Б. косая проекция.
C. косой живописный.
D. изометрическая проекция.

11. Что из следующего является диаметром метчика для резьбового отверстия 10-32 UNF – 2B?
А. 0,1590
Б. 0,1820
С. 8.75
D. 0.1495

12. Применение изометрических рисунков, которое используется для выделения отдельных частей в сборке, чтобы показать, как они будут сочетаться друг с другом, называется _______ чертежом.
А. сборка в разобранном виде
B. косой рисунок
C. подробное изображение
D. линейные элементы

13. Когда вы _______ рисуете, вы добавляете серию выровненных окружностей и линий выноски, чтобы идентифицировать детали на сборочном чертеже.
А. баллон
Б. размер
C. собрать
D. допуск

14. Что из следующего является диаметром цековки для винта с головкой под торцевой ключ M10?
А. 10.8
Б. 17.25
С. 11.0
D. 11.2

15. Какие из следующих функций AutoCAD помогут вам в создании иллюстраций, предоставляя сетку чертежа и функции привязки, которые выровнены на 30° выше горизонтали?
А. Косая защелка
B. Изометрическая привязка
C. ISOCIRCLE D. QUADrants

16. Представьте, что вам нужно нарисовать стандартные гайки и болты как часть сборочного чертежа в AutoCAD. Какие из следующих функций AutoCAD вы бы исследовали, чтобы определить, доступны ли эти детали в виде предварительно нарисованных объектов, прежде чем пытаться рисовать их с нуля?
A. Команды MODIFY
B. Палитра механических инструментов
C. Параметрическая панель
D. Коробки для захвата

17. Какой из следующих способов волочения резьбы не следует использовать на чертежах в разрезе наружной резьбы?
А. Стандартное представление
B. Детальное изображение
С. Схематическое изображение
D. Упрощенное представление

18. Резьба на техническом чертеже обозначена как 3/8-16 UNC-2A-RH. Каков основной диаметр этой резьбы?
А. 16 мм
Б. 2 мм
С. 0,16 дюйма
D. 3/8 дюйма

19. Одним из первых шагов в рисовании изометрических изображений является использование вспомогательных линий для создания _______, который станет определяющим прямоугольником для объекта, который вы рисуете.
А. строки объекта
B. линейные характеристики
C. кавалерские выступы
D. изометрические оси

20. При планировании размеров и допусков для технического чертежа, если вы можете уменьшить количество контрольных размеров, которые используются для ряда связанных элементов, вы уменьшите количество
А. накопление толерантности.
B. угловой допуск.
C. обозначение допуска.
D. фундаментальное отклонение.

Эти решения могут предлагать пошаговые объяснения решения проблем или хорошие примеры написания, которые включают современные стили форматирования и построения. библиографии из текстовых цитат и ссылок. Учащиеся могут использовать эти решения для развития личных навыков и практики. Неэтичное использование строго запрещено.

Q1: ответ – вариант C
Q2: ответ – вариант A
Q3: ответ – вариант B
Q4: ответ – вариант B
Q5: ответ – вариант C. ..

Это только предварительный просмотр решения. Пожалуйста, используйте кнопку покупки, чтобы увидеть все решение

Приобретая это решение, вы сможете получить доступ к следующим файлам:
Solution.pdf.

Размеры и типы волноводных фланцев

You are here: Home / Волноводные размеры и типы фланцев

L3Harris Narda-ATM предлагает широкий выбор типов фланцев и материалов для волновода любого размера. Если ваш конкретный тип фланца не указан ниже, позвоните нам и обсудите ваши потребности с одним из наших инженеров-конструкторов.



Фланцы прямоугольного волновода
Примечание. Фланцы Типы, показанные жирным шрифтом . являются наиболее распространенным типом фланца для указанного размера волновода и наиболее часто используемой конфигурацией фланцев в стандартных продуктах ATM.
Размер WG		Частот. (ГГц)	Тип фланца	Банкомат Код модели	PDF Чертеж
WR	Рабочая группа
WR975	РГ 4	0,75 – 1,12	CPR975G	– 1
			CPR975F	– 2	Чертеж
WR650	РГ 6	1,12 – 1,70	CPR650G	– 1	Чертеж
			CPR650F	– 2	Чертеж
WR510	РГ 7	1,45 – 2,20	CPR510G	– 1	Чертеж
			CPR510F	– 2	Чертеж
WR430	РГ 8	1,70 – 2,60	КПР430Г	– 1	Чертеж
			CPR430F	– 2	Чертеж
WR340	РГ 9А	2,20 – 3,30	КПР340Г	– 1	Чертеж
			CPR340F	– 2	Чертеж
WR284	РГ 10	2,60 – 3,95	КПР284Г	– 1	Чертеж
			CPR284F	– 2	Чертеж
			UG-КРЫШКА	– 6	Чертеж
			UG-ДРОССЕЛЬ	– 7	Чертеж
			UG-КРЫШКА/ПАЗ	– 8	черт.
WR229	РГ 11А	3,30 – 4,90	CPR229G	– 1	Чертеж
			CPR229F	– 2	Чертеж
			CMR229	– 3	Чертеж
WR187	РГ 12	3,95 – 5,85	CPR187G	– 1	Чертеж
			CPR187F	– 2	Чертеж
			CMR187	– 3	Чертеж
			UG-КРЫШКА	– 6	Чертеж
			UG-ДРОССЕЛЬ	– 7	Чертеж
			UG-КРЫШКА/ПАЗ	– 8	Чертеж
WR159	РГ 13	4,90 – 7,05	КПР159Г	– 1	Чертеж
			CPR159F	– 2	Чертеж
WR137	РГ 14	5,85 – 8,20	CPR137G	– 1	Чертеж
			CPR137F	– 2	Чертеж
			CMR137	– 3	Чертеж
			UG-КРЫШКА	– 6	Чертеж
			UG-ДРОССЕЛЬ	– 7	Чертеж
			UG-КРЫШКА/ПАЗ	– 8	Чертеж
WR112	РГ 15	7,05 – 10,0	КПР112Г	– 1	Чертеж
			CPR112F	– 2	черт.
			CMR112	– 3	Чертеж
			UG-КРЫШКА	– 6	Чертеж
			UG-ДРОССЕЛЬ	– 7	Чертеж
			UG-КРЫШКА/ПАЗ	– 8	Чертеж
WR102		7,00 – 11,0	UG-КРЫШКА	– 6	Чертеж
			102 ДРОССЕЛЬ	– 7	Чертеж
			UG-КРЫШКА/ПАЗ	– 8	Чертеж
WR90	РГ 16	8,20 – 12,4	CPR90G	– 1	Чертеж
			CPR90F	– 2	Чертеж
			CMR СТАНДАРТ	– 3	черт.
			CMR ПРОЗРАЧНЫЙ	– 4	Чертеж
			CMR С РЕЗЬБОЙ	– 5	Чертеж
			UG-КРЫШКА	– 6	Чертеж
			UG-ДРОССЕЛЬ	– 7	Чертеж
			UG-КРЫШКА/ПАЗ	– 8	Чертеж
WR75	РГ 17	10,0 – 15,0	CPR75G	– 1	Чертеж
			CPR75F	– 2	Чертеж
			UG-КРЫШКА	– 6	Чертеж
			UG-ДРОССЕЛЬ	– 7	Чертеж
			UG-КРЫШКА/ПАЗ	– 8	Чертеж
			PDR 120	-ПДР	. pdf
WR62	РГ 18	12,4 – 18,0	UG-КРЫШКА	– 6	Чертеж
			UG-ДРОССЕЛЬ	– 7	Чертеж
			UG-КРЫШКА/ПАЗ	– 8	Чертеж
WR51	РГ 19	15,0 – 22,0	UG-КРЫШКА	– 6	Чертеж
			UG-ДРОССЕЛЬ	– 7	Чертеж
			UG-КРЫШКА/ПАЗ	– 8	Чертеж
WR42	РГ 20	18,0 – 26,5	UG-КРЫШКА	– 6	Чертеж
			UG-ДРОССЕЛЬ	– 7	Чертеж
			UG-КРЫШКА/ПАЗ	– 8	Чертеж
			ПБР	– ПБР	Чертеж
WR34	РГ 21	22,0 – 33,0	UG-КРЫШКА	– 6	Чертеж
			UG-ДРОССЕЛЬ	– 7	Чертеж
			UG-КРЫШКА/ПАЗ	– 8	Чертеж
WR28	РГ 22	26,5 – 40,0	UG-КРЫШКА	– 6	Чертеж
			UG-ДРОССЕЛЬ	– 7	Чертеж
			UG-КРЫШКА/ПАЗ	– 8	Чертеж
			ПБР	– ПБР	Чертеж
WR22	РГ 23	33,0 – 50,0	UG-КРЫШКА (КВАДРАТНАЯ)	– 6	Чертеж
			UG-КРЫШКА (КРУГЛ. )	– 6Р	Чертеж
			UG-КРЫШКА/ПАЗ (КВАДРАТНАЯ)	– 8	Чертеж
			UG-КРЫШКА/ПАЗ (КРУГЛ.)	– 8Р	Чертеж



Фланец Информация для заказа — прямоугольные волноводы
В таблице справа показано цифровое обозначение АТМ, соответствующее типу фланца. Типы фланцев отмечены как суффиксы в системе нумерации моделей банкоматов, например: суффикс “-2” указывает, что фланец CPRF является назначенным интерфейсом фланца. Примечание. Некоторые типы фланцев могут быть недоступны для данного размера W/G.	НАИМЕНОВАНИЕ И ТИП ФЛАНЕЦА
	– 1	КПРГ
	– 2	КПРФ
	– 3	CMR СТАНДАРТ
	– 4	CMR ПРОЗРАЧНЫЙ (ВСЕ СКВОЗНЫЕ ОТВЕРСТИЯ)
	– 5	КРАН CMR (ВСЕ РЕЗЬБОВЫЕ ОТВЕРСТИЯ)
	– 6	UG-КРЫШКА
	– 7	UG-ДРОССЕЛЬ
	– 8	UG-КРЫШКА/ПАЗ
	– ПДР	PDR [прямоугольная канавка]
	– УДР	UDR [прямоугольная обычная]
	-УБР	UBR [Квадратная плоская]
	-ПБР	PBR [Квадратная канавка]
	-ЦБ РФ	CBR [квадратный дроссель]
	-УАР	UAR [круглая плоская]
	-ПАР	PAR [круглая канавка]
	– АВТОМОБИЛЬ	CAR [круглый дроссель]



Фланцы двойного гребня для волновода
Размер WG	Частот. (ГГц)	Тип фланца	Банкомат Код модели	PDF Чертеж
WR
WRD150	1,50 – 3,60	КРЫШКА	-С1, -С2, -С3	.pdf
WRD250	2,60 – 7,80	КРЫШКА	-С1, -С2, -С3	.pdf
		ПАЗ	-Г1, -Г2, -Г3
WRD350	3,50 – 8,20	КРЫШКА	-С1, -С2, -С3	.pdf
		ПАЗ	-Г1, -Г2, -Г3
WRD475	4,75 – 11,0	КРЫШКА	-С1, -С2, -С3	. pdf
		ПАЗ	-Г1, -Г2, -Г3
WRD580	5,8 – 16,0	КРЫШКА	-С1, -С2, -С3	.pdf
		ПАЗ	-Г1, -Г2, -Г3
WRD650	6,5 – 18,0	КРЫШКА	-С1, -С2, -С3	.pdf
		ПАЗ	-Г1, -Г2, -Г3
WRD750	7,5 – 18,0	КРЫШКА	-С1, -С2, -С3	.pdf
		ПАЗ	-Г1, -Г2, -Г3
WRD180	18,0 – 40,0	КРЫШКА	-С1, -С2, -С3	. pdf
		ПАЗ	-Г1, -Г2, -Г3
Примечание. Вышеуказанные типы фланцев, обозначенные жирным шрифтом , являются наиболее распространенным типом фланца для показанного размера волновода и наиболее часто используемой конфигурацией фланца в стандартных продуктах ATM. Большинство устройств также можно легко использовать с другими типами фланцев, изменив код номера модели, как показано ниже



Фланец Информация для заказа — двухгребневые волноводы
В таблице справа показано цифровое обозначение АТМ, соответствующее типу фланца. Типы фланцев отмечены как суффиксы в системе нумерации моделей банкоматов, например: суффикс “-G2” указывает, что фланец с канавками и всеми резьбовыми отверстиями является назначенным интерфейсом фланца. Примечание. Некоторые типы фланцев могут быть недоступны для данного размера W/G.	НАИМЕНОВАНИЕ И ТИП ФЛАНЕЦА
	ОБОЗНАЧЕНИЕ	ТИП	ОТВЕРСТИЯ
	– С1	КРЫШКА	АЛЬТЕРНАТИВНЫЙ ОТВОД/ПРОХОД
	– С2		ВСЕ ПРОРЕЗАННЫЕ
	– С3		ПОЛНОСТЬЮ
	– Г1	ПАЗ	АЛЬТЕРНАТИВНЫЙ ОТВОД/ПРОХОД
	– Г2		ВСЕ ПРОРЕЗАННЫЕ
	– Г3		ПОЛНОСТЬЮ



Символы GD&T | Условия GD&T | Глоссарий геометрических размеров и допусков

Справочный центр GD&T

Виртуальная база знаний GD&T

Бесплатная 15-дневная пробная версия!

GD&T и инженерные ресурсы

Советы по GD&T, символы, викторина по GD&T и каталог продукции

Свяжитесь с нами

Советы и символы GD&T

Краткий справочник, когда вам это нужно

Свяжитесь с нами

Онлайн-викторина GD&T

Проверьте свои знания GD&T

Свяжитесь с нами

GD&T Символы и определения

Все вокруг Символ

Указывает, что допуск применяется к поверхностям вокруг детали.

Спецификация по всему периметру

В дополнение к общему профилю допуска поверхности существует возможность указать, что допуск применяется ко всему полю чертежа. Важно понимать, что эта спецификация, будь то в общем примечании или на поле чертежа, применяется, ЕСЛИ НЕ УКАЗАНО ИНОЕ.

Все вокруг этой стороны линии разъема

Чтобы применить требование ко всем элементам вокруг одной стороны линии разъема, графический символ для всего вокруг этой стороны линии разъема отображается на линии выноски.

По всей этой стороне линии разъема

Чтобы применить требование ко всем элементам по всей одной стороне линии разъема, графический символ для всей этой стороны линии разъема отображается на линии выноски.

Угловатость

Состояние поверхности, оси или центральной плоскости, расположенной под заданным углом к ​​базовой плоскости или оси.

Длина дуги

Указывает, что размер представляет собой длину дуги, измеренную на криволинейном контуре. Символ размещается над размером.

Основной размер

Используется для описания точного размера, профиля, ориентации или местоположения элемента. Базовый размер всегда связан с рамкой управления элементом или целевой базой. (теоретически точный размер в ISO)

Между

Чтобы указать, что допуск профиля применяется к нескольким смежным элементам, буквы могут обозначать, где начинается и заканчивается допуск профиля. Эти буквы обозначаются символом между (с 1994 г.) или словом между на рисунках, сделанных в более ранних версиях Стандарта.

Окружность

Описывает состояние на поверхности вращения (цилиндр, конус, сфера), когда все точки поверхности пересекаются какой-либо плоскостью.

Концентричность

Описывает состояние, при котором два или более элемента в любой комбинации имеют общую ось. Больше не доступно в стандарте 2018 года.

Конический конус

Используется для обозначения конуса для конических конусов. Этот символ всегда отображается вертикальной ногой слева.

Непрерывный элемент

Примечание НЕПРЕРЫВНЫЙ ПРИЗНАК или символ непрерывного элемента используется для обозначения группы из двух или более элементов размера, когда существует требование, чтобы они геометрически рассматривались как один элемент размера. Хотя в определении упоминаются только элементы размера, есть пример применения CF к паре плоских элементов.

Контролируемый радиус

Создает зону допуска, определяемую двумя дугами (минимальный и максимальный радиусы), которые касаются смежных поверхностей. Там, где задан контролируемый радиус, контур детали в пределах серповидной зоны допуска должен представлять собой четкую кривую без плоских поверхностей или разворотов. Кроме того, радиусы, взятые во всех точках контура детали, не должны быть ни меньше указанного минимального предела, ни больше максимального предела.

Зенковка/Цековка

Используется для обозначения цековки или цековки. Символ предшествует размеру цековки или цековки без пробела.

Зенковка

Используется для обозначения зенковки. Символ предшествует размерам зенковки без пробела.

Цилиндричность

Описывает состояние поверхности вращения, при котором все точки поверхности равноудалены от общей оси.

Базовая функция

Фактический элемент компонента, используемый для установки базы.

Базовая цель

Заданная точка, линия или область на детали, которая используется для установки базовой базовой плоскости для операций производства и контроля.

Альтернативный опорный объект

Заданная точка, линия или область на детали, которая используется для установки опорной плоскости для операций производства и контроля.

Символ перемещения ИГД

Этот символ указывает на то, что имитатор ИГД не зафиксирован в своем базовом положении и должен свободно перемещаться.

Глубина / Глубина

Используется для обозначения того, что размер относится к глубине объекта. Этот символ предшествует значению глубины без пробела между ними.

Диаметр

Указывает круговой элемент при использовании в поле чертежа или указывает, что допуск является диаметральным при использовании в рамке управления элементом.

Происхождение размера

Означает, что размер исходит из плоскости, установленной более короткой поверхностью, а пределы размеров применяются к другой поверхности.

Модификатор зоны допуска динамического профиля

Новое в версии 2018 и используется с допуском профиля. Функция динамического профиля состоит в том, чтобы позволить контролировать форму независимо от размера.

Рамка управления элементом

Представляет собой прямоугольную рамку, содержащую символ геометрических характеристик, а также допуск формы, биения или расположения. При необходимости ссылки на датумы и модификаторы, применимые к элементу или базам, также содержатся в поле.

Плоскостность

Состояние поверхности, все элементы которой лежат в одной плоскости.

Вариации в свободном состоянии

Термин, используемый для описания деформации детали после устранения сил, приложенных во время изготовления.

From-To

Новое в 2018 году для направления, в котором применяется допуск или другое требование.

Символ Независимости

Символ Независимости применяется к измерению размера, чтобы применить принцип независимости к обычным элементам размера и отменить Правило №1.

Наименьшее состояние материала (LMC)

Подразумевает такое состояние элемента размера, при котором он содержит наименьшее (минимальное) количество материала, например, наибольший размер отверстия и наименьший размер вала. Это противоположно максимальному материальному состоянию.

Максимальное состояние материала (MMC)

Состояние детали, при котором она содержит максимальное количество материала в установленных пределах размера. То есть: минимальный размер отверстия и максимальный размер вала.

Подвижные опорные цели

Символ подвижной опорной цели может использоваться для обозначения перемещения имитатора опорных элементов опорной цели.

Количество мест

X используется вместе со значением для указания количества повторений размера или элемента на чертеже.

Параллелизм

Состояние поверхности, линии или оси, которые во всех точках равноудалены от базовой плоскости или оси.

Линии разъема

На чертежах отливок, поковок и формованных деталей изображаются воображаемой линией, выходящей за пределы детали на соответствующих видах, с добавленным символом линии разъема.

Перпендикулярность

Состояние поверхности, оси или линии, которая составляет 90 градусов. От базовой плоскости или базовой оси.

Положение

Определяет зону, в пределах которой ось или центральная плоскость элемента могут отличаться от истинного (теоретически точного) положения.

Профиль линии

Это условие, допускающее единообразное изменение профиля, одностороннее или двустороннее, вдоль линейного элемента объекта.

Профиль поверхности

Условие, допускающее равномерное изменение профиля, одностороннего или двустороннего, на поверхности.

Запроектированная зона допуска

Применяется к отверстию, в которое необходимо вставить штифт, шпильку, винт и т. д. Он контролирует перпендикулярность отверстия в пределах выступа из отверстия и относительно зазора сопрягаемой детали. Выступающая зона допуска простирается над поверхностью детали на функциональную длину штифта, шпильки и винта относительно их сборки с сопрягаемой деталью.

Радиус

Создает зону, определяемую двумя дугами (минимальный и максимальный радиусы). Поверхность детали должна находиться в пределах этой зоны.

Справочный размер

Размер, обычно без допуска, используемый только в информационных целях. Он не регулирует производственные или инспекционные операции. (Дополнительный размер в ISO)

Вне зависимости от размера элемента (RFS)

Условие, при котором допуск формы, биения или расположения должен соблюдаться независимо от того, где элемент находится в пределах допуска размера.

Биение

Составное отклонение от желаемой формы поверхности вращения детали при полном повороте (360 градусов) детали относительно базовой оси.

Используется для обозначения наклона плоских конусов. Этот символ всегда отображается вертикальной ногой слева.

Диаметр сферы

Должен предшествовать значению допуска, если указанное значение допуска представляет сферическую зону. Кроме того, позиционный допуск может использоваться для управления положением сферического элемента относительно других элементов детали. Символ сферического диаметра предшествует размеру элемента и значению позиционного допуска, чтобы указать сферическую зону допуска.

Сферический радиус

Перед значением размера или допуска.

Передняя поверхность

Цековка и передняя поверхность ранее использовали один и тот же символ. Spotface теперь выглядит как символ цековки с добавлением букв SF.

Квадрат

Используется для обозначения того, что к квадратной форме применяется одно измерение. Символ предшествует размеру без пробела между ними.

Статистическая погрешность

Присвоение допусков связанным компонентам сборки на основе достоверных статистических данных (например, допуск сборки равен квадратному корню из суммы квадратов отдельных допусков). Применяя статистические допуски, можно увеличить допуски отдельных компонентов или уменьшить зазоры между сопрягаемыми деталями. Повышенный допуск или улучшенная посадка могут снизить стоимость производства или улучшить характеристики продукта, но должны использоваться только в том случае, если будет использоваться соответствующий статистический контроль процесса. Следовательно, следует уделить внимание определению требуемых Cp и/или Cpk или других показателей эффективности процесса.

Прямолинейность

Состояние, при котором элемент поверхности или ось представляет собой прямую линию.

Симметрия

Состояние, при котором элемент (или элементы) расположен симметрично относительно центральной плоскости базового элемента. Больше не доступно в стандарте 2018 года.

Касательная плоскость

Отображается касательная плоскость. Символ размещается в рамке управления элементом с соблюдением указанного допуска.

Целевая точка

Указывает, где в измерении расположена целевая опорная точка на прямой видимости поверхности.

Полное биение

Одновременный комплексный контроль всех элементов поверхности во всех круговых и профильных положениях измерения при повороте детали на 360.

Односторонний и неравномерно расположенный допуск профиля

Этот символ используется для обозначения того, что профиль допуска поверхности не является симметричным относительно истинного профиля. Первое значение в рамке управления элементом — это общая ширина допуска профиля. Значение, следующее за символом, представляет собой величину допуска в направлении, позволяющем добавить дополнительный материал к истинному профилю.

ЧЕРТЕЖИ МАШИН

ОБЩИЕ ТЕРМИНОЛОГИИ И СИМВОЛЫ
При обучении чтению чертежей машин вы должны сначала ознакомиться с общими терминами, символами и соглашениями, определенными и обсуждаемыми в следующих параграфах.
Общая терминология
Следующие параграфы охватывают общие термины, наиболее часто используемые во всех аспектах машинных чертежей.
Допуски
Инженеры понимают, что абсолютная точность невозможна, поэтому они рассчитывают допустимые отклонения. Это изменение известно как толерантность. На чертеже указывается в виде плюса (+) или минуса (-) определенной суммы либо дробью, либо десятичной дробью. Пределы — это максимальные и/или минимальные значения, установленные для определенного размера, а допуск представляет собой общую величину, на которую может варьироваться конкретный размер. Допуски могут быть показаны на чертежах несколькими различными способами; На рис. 4-1 показаны три примера. Односторонний метод (вид А) используется, когда отклонение от расчетного размера допустимо только в одном направлении. В двустороннем методе (вид B) размерная цифра показывает положительное или отрицательное отклонение, которое является приемлемым. В методе определения предельных размеров (вид C) указываются как максимальные, так и минимальные размеры.

---

Поверхности с допусками имеют геометрические характеристики, такие как округлость или перпендикулярность к другой поверхности. Типичные символы геометрических характеристик показаны на рис. 4-2. База — это поверхность, линия или точка, от которой должно быть определено геометрическое положение или от которой должно быть измерено расстояние. Любая буква алфавита, кроме I, O и Q, может использоваться в качестве символа, идентифицирующего датум. Символ управления функцией состоит из геометрических символов и допусков. Символ управления элементом может включать ссылки на датум (рис. 4-3).

Скругления и скругления
Скругления представляют собой вогнутые металлические угловые (внутренние) поверхности. В литье скругление обычно увеличивает прочность металлического уголка, потому что закругленный угол охлаждается более равномерно, чем острый угол, что снижает вероятность разрушения. Скругления или радиусы — это кромки или внешние углы, которые были закруглены для предотвращения сколов и острых режущих кромок. Скругления и скругления показаны на рис. 4-4.
​
Прорези и направляющие
Прорези и направляющие используются для сопряжения двух кусков материала особой формы и надежного удержания их вместе, но при этом позволяют им двигаться или скользить. Два типа, Т-образный паз и паз типа «ласточкин хвост», показаны на Рисунке 4-5. Например, Т-образный паз используется на столе фрезерного станка, а ласточкин хвост используется на узле поперечных салазок токарного станка с двигателем.

---

Шпонки, шпоночные посадочные места и шпоночные канавки
Шпонка представляет собой небольшой клин или прямоугольный кусок металла, вставляемый в паз или канавку между валом и ступицей для предотвращения проскальзывания. На рис. 4-6 показаны три типа ключей.
На рис. 4-7 показаны шпоночное гнездо и шпоночный паз. Шпоночное гнездо (вид А) представляет собой прорезь или канавку на внешней стороне детали, в которую входит ключ. Шпоночный паз (вид B) представляет собой прорезь или канавку в цилиндре, трубе или трубе. Ключ, вставленный в гнездо для ключей, будет скользить в шпоночный паз и препятствовать перемещению деталей.
ВИНТОВАЯ РЕЗЬБА
Для изображения резьбы на чертежах используются различные методы. Упрощенный метод (рис. 4-8) использует видимые и скрытые линии для обозначения большого и малого диаметров резьбы. Схематический метод (Рисунок 4-9)) использует ступенчатые линии для представления корней и гребней видимой резьбы. Подробный метод (рис. 4-10) обеспечивает наиболее близкое представление о внешнем виде реальной винтовой резьбы. Упрощенный, схематический и подробный метод представления резьбы, используемый для конической трубной резьбы, показан на Рисунке 4-11.

---

​На рисунке 4-12 слева показан профиль резьбы в разрезе, а справа показан распространенный метод рисования резьбы. Для экономии времени в разрезе используются символы, а резьба не вычерчивается в масштабе. На чертеже указаны размеры резьбовой части, но другая информация может быть помещена в «примечаниях» практически в любом месте чертежа, но чаще всего в левом верхнем углу.
Однако в этом примере примечание находится прямо над чертежом и показывает обозначение резьбы: 1/4-20 UNC-2. Первая цифра банкноты, 1/4, является номинальным размером, то есть внешним диаметром. Число после первого тире, 20, означает, что на дюйм приходится 20 витков резьбы. Серия нитей Unified National Coarse обозначается буквами UNC. Последняя цифра, 2, определяет класс резьбы и допуск, обычно называемый посадкой. Если это левая резьба, тире и буквы LH будут следовать за классом резьбы. Резьба без LH является правосторонней.
Спецификации, необходимые для изготовления винтов, включают диаметр резьбы, количество витков на дюйм, серию резьбы и класс резьбы. Двумя наиболее широко используемыми сериями резьбы являются резьба National Coarse (NC) и National Fine (NF), которые являются частью системы Unified или National Form Threads. Резьба NF имеет больше витков на дюйм длины винта, чем резьба NC.
Классы резьбы отличаются друг от друга установленным допуском и/или допуском. Класс резьбы ранее назывался классом посадки; оба термина взаимозаменяемы. Термин, класс резьбы, был установлен Национальным бюро стандартов в Стандартах резьбы для федеральных служб, Справочник H-28.

Терминология резьбы
Терминология, используемая для описания резьбы, показана на рис. 4-13. Каждый термин объясняется в следующих параграфах.
Ось
Ось представляет собой центральную линию, проходящую вдоль винта.
Внешняя резьба
Эти резьбы находятся снаружи цилиндра, например, болт или винт.
Внутренняя резьба
Эти резьбы находятся внутри объекта, например гайки.
Гребень
Гребень расположен на верхнем краю резьбы. Эта площадь соответствует большему диаметру наружной резьбы и меньшему диаметру внутренней резьбы.
Корень
Корень — это область в нижней части потока. Эта площадь резьбы соответствует меньшему диаметру наружной резьбы и большому диаметру внутренней резьбы.
Боковая часть
Боковая поверхность представляет собой плоскую поверхность резьбы между основанием и вершиной.
Основной диаметр
Этот диаметр является наибольшим размером внешней или внутренней резьбы. Наружный диаметр резьбы является наружным измерением гребня. Главный диаметр внутренней резьбы является наибольшим размером корня.
Второстепенный диаметр
Этот диаметр является наименьшим размером внешней или внутренней резьбы. Внешний внутренний диаметр резьбы является измерением корня. Внутренний внутренний диаметр резьбы является измерением гребня.
Шаг
Расстояние от точки на резьбе до соответствующей точки на следующей резьбе, измеренное параллельно оси.

---

Шаг
Расстояние, на которое резьба продвигается за один оборот, измеренное параллельно оси. У однозаходного винта ход и шаг одинаковы; у двухзаходного винта шаг равен удвоенному шагу; у винта с тройной резьбой ход в три раза больше шага.
Спираль
Кривая, образованная на любом цилиндре прямой линией в плоскости, огибающей цилиндр с продвижением вперед.
Глубина
Расстояние от основания резьбы до гребня, измеренное перпендикулярно оси.
ШЕСТЕРНИ
При создании эскиза шестерни на чертеже машины обычно рисуется ровно столько зубьев, чтобы определить необходимые размеры.
Терминология зубчатых колес
Терминология, используемая для описания зубчатых колес, показана на рис. 4-14. Каждый термин объясняется в следующих параграфах.
Диаметр делительной окружности (PD)
PD шестерни равен количеству зубьев на шестерне, деленному на диаметральный шаг (DP).
Диаметральный шаг (DP)
DP — это отношение количества зубьев на дюйм PD или количества зубьев на шестерне к PD. DP обычно называют шагом.
Количество зубьев (N)
Умножьте DP на PD (DP x PD), чтобы найти количество зубьев.
Окружность делительной окружности
Окружность делительной окружности — это воображаемая окружность на зубчатом колесе, которая делит зубья на верхнюю и нижнюю площадки (аддендумы и нижние кромки).
Дополнение
Дополнение – это высота зуба над делительной окружностью до вершины зуба.

---

Дедендум
Дедендум — это длина части зуба от делительной окружности до основания зуба.
Дополнение Окружность (AC)
AC представляет собой воображаемый круг над вершинами зубьев шестерни.
Внешний диаметр (OD)
OD — это диаметр AC, который содержит вершины зубьев.
Круговой шаг (CP)
Расстояние между центрами двух соседних зубьев, измеренное по делительной окружности.
Шаг хорды
Расстояние от центра до центра зубьев, измеренное по прямой линии или хорде делительной окружности.
Диаметр корня
Диаметр окружности, измеренный у корня зуба.
Зазор
Зазор — это запас пространства между верхней частью зуба одной шестерни и нижней частью зуба сопряженной шестерни.
Полная глубина
Полная глубина – это общее расстояние от вершины зуба до низа, включая зазор.
Рабочая глубина
Рабочая глубина – это наибольшая глубина, на которую зуб одной шестерни заходит в зубчатое пространство другой шестерни.
Торец
Торец зуба — это рабочая поверхность зуба над делительной линией.
Толщина
Толщина зуба – это ширина зуба, взятая за хорду делительной окружности.
Зубья зубчатой ​​рейки
Зубчатые вырезы, выполненные в линейной или реечной передаче, которые при зацеплении с круговой шестерней или шестерней изменяют круговое движение на

ЦЕПНЫЕ ПРУЖИНЫ
Существует три классификации винтовых пружин: сжатия, растяжения и кручения. Рисунки редко показывают истинное изображение спиралевидной формы; вместо этого они обычно показывают пружины прямыми линиями. На рис. 4-15 проиллюстрировано несколько методов представления пружины, включая как спиральные, так и прямолинейные чертежи. Кроме того, пружины иногда изображают однолинейными чертежами, как на рис. 4-16.

МАРКИРОВКА ОТДЕЛКИ
Военные стандарты маркировки отделки изложены в Американском обществе инженеров-механиков (ASME) B46.1-2009, Текстура поверхности (шероховатость поверхности, волнистость и укладка). Многие металлические поверхности должны обрабатываться на станках по разным причинам. Приемлемая шероховатость поверхности зависит от того, как деталь будет использоваться. Иногда требуется отделка только определенных поверхностей детали, а других нет. Модифицированный символ (галочка) с числом или числами над ним используется для обозначения этих поверхностей и для указания степени отделки. Пропорции символа шероховатости поверхности показаны на Рисунке 4-17. На небольших рисунках символ пропорционально меньше.
Число в углу галочки, в данном случае 02, сообщает машинисту, какую степень отделки должна иметь поверхность. Это число представляет собой среднеквадратичное значение высоты шероховатости поверхности в миллионных долях дюйма. Другими словами, это измерение глубины царапин, сделанных в процессе механической обработки или истирания.
Символ шероховатости поверхности везде, где это возможно, касается линии, представляющей поверхность, к которой он относится. Если место ограничено, символ может быть размещен на выносной линии на этой поверхности или на конце выноски со стрелкой, касающейся этой поверхности, как показано на рис. 4-18.

Когда деталь должна быть обработана до одинаковой шероховатости по всей поверхности, примечание на чертеже будет включать направление «полная обработка» вдоль метки отделки и соответствующий номер. Например, FINISH ALL OVER 32. Когда деталь должна быть обработана со всех сторон, но несколько поверхностей различаются по шероховатости, к линиям, представляющим эти поверхности, применяется число или числа символа шероховатости поверхности, а примечание на чертеже будет включать поверхность символ шероховатости для остальных поверхностей. Например, ВСЕ, КРОМЕ ПРИМЕЧАННОГО (Рисунок 4-19).).

СТАНДАРТЫ
Американская промышленность приняла стандарт Американского национального института стандартов (ANSI) Y14. 5M-2009 «Размеры и допуски». Этот стандарт используется при производстве всех чертежей, независимо от того, рисуется ли отпечаток рукой человека или с помощью оборудования для автоматизированного рисования (САПР). Он стандартизирует производство отпечатков от самой простой ручной работы на месте до единичных или многосерийных изделий, производимых в механическом цехе с помощью автоматизированного производства (CAM). Для получения дополнительной информации см. ANSI Y14.5M-2009.и «Введение в геометрические размеры и допуски», Лоуэлл В. Фостер, Национальная ассоциация инструментов и машин, Форт Вашингтон, Мэриленд, 1986.

Стандарты, перечисленные в сокращения, используемые в заводских или рабочих чертежах:
​
Таблица 4-1 — Общие стандарты
Номер Название
ANSI Y14.5M-2009 Размеры и допуски
ANSI Y14.6-2001 Представление резьбы
ASME B46.1-2009Текстура поверхности (шероховатость, волнистость и укладка поверхности)
ASME Y14.38-2007 Сокращения и сокращения для использования на чертежах и связанных документах

Машинный чертеж

Контрольные вопросы
A. Скругление
B. Главный диаметр 9003 Внутренний диаметр
D. Допуск
4-2. В каком методе определения размеров указаны минимальные и максимальные размеры?
A. Двусторонняя
B. Концевая
C. Метрическая галтель
D. Односторонняя
4-3. Какой из следующих терминов описывает поверхность, линию или точку, по которым должно быть определено геометрическое положение?
A. Datum
B. Слот
C. Переключатель
D. Tatum
4-4. Какая особенность в литье увеличивает прочность металлического уголка?
A. Скругление
B. Узел шпонки
C. Направляющая
D. Паз
4-5. Какой элемент описывает прорезь или канавку на внешней стороне детали, в которую входит шпонка?
A. Скругления
B. Пазы и направляющие
C. Шпонка
D. Гнездо шпонки
4-6. Какая часть номера обозначения резьбы определяет номинальный или наружный диаметр резьбы?
А. Первый
Б. Второй
C. Четвертый
D. Буквенное обозначение
4-7. Какие из следующих серий резьбы наиболее широко используются?
A. Европейская грубая и европейская тонкая
B. Европейская грубая и национальная стандартная
C. Национальная грубая и национальная тонкая
D. Национальная метрическая и национальная стандартная
4-8. Какой из следующих терминов отличает резьбу друг от друга по величине указанного допуска и/или припуска?
A. Класс шага
B. Класс резьбы
C. Национальный стандарт
D. Шаг резьбы
4-9. Какой из следующих терминов описывает поверхность резьбы, которая соответствует меньшему диаметру наружной резьбы и большему диаметру внутренней резьбы?
A. Внешняя резьба
B. Ось
C. Гребень
D. Корень
4-10. Какой из следующих терминов описывает наибольший размер наружной или внутренней резьбы?
A. Гребень
B. Большой диаметр
C. Второстепенный диаметр
D. Шаг
4-11. Какое из следующих определений описывает термин лид?
A. Расстояние, на которое проходит резьба за один оборот, параллельно оси
B. Расстояние, на которое нарезается резьба от вершины до основания
C. Расстояние от шага резьбы до размера ее основания
D. Расстояние между наружной резьбой
4-12. Какой из следующих терминов определяет расстояние от основания резьбы до гребня, измеренное перпендикулярно оси?
A. Глубина
B. Спираль
C. Ход
D. Шаг
12
4-13. При зарисовке шестерни на чертеже машины сколько рисуется зубьев?
A. Одна четверть
B. Половина
C. Достаточно определить необходимые размеры
D. Все
4-14. Какой из следующих терминов выражает число зубьев на шестерне, деленное на диаметральный шаг?
A. Делительный диаметр
B. Наружный диаметр
C. Количество зубьев
D. Окружность приложения
4-15. Какой из следующих терминов описывает воображаемый круг, разделяющий зубья на верхнюю и нижнюю части?
A. Окружность приложения
B. Аккордовая высота звука
C. Круговая высота звука
D. Круг поля
4-16. Какой из следующих терминов описывает воображаемый круг над вершинами зубов?
A. Окружность приложения
B. Шаг хорды
C. Круговой шаг
D. Окружность шага
4-17. Клиренс – это маргинальное пространство между верхушкой одного зуба и каким другим компонентом?
A. Соседний зуб
B. Ось шестерни
C. Нижняя часть зуба сопряженной шестерни
D. Верх зуба сопряженной шестерни
4-18. Какой термин обозначает рабочую поверхность зуба выше делительной линии?
A. Приложение
B. Нижняя часть
C. Лицевая сторона
D. Толщина
4-19. Какой термин описывает зубья, выполненные в линейной или реечной передаче?
A. Делительная окружность
B. Рабочая глубина
C. Поверхность зубчатой ​​рейки
D. Зубья зубчатой ​​рейки
​4-20. Какие из следующих трех классификаций винтовых пружин?
A. Сжатие, растяжение и двойное
B. Сжатие, растяжение и кручение
C. Одинарное, двойное и тройное
D. Одинарное, растяжение и кручение
4-21. Какой тип линии используется для изображения пружин на чертеже?
A. Сломанный
B. Изогнутый
C. Спиральный
D. Прямой
4-22. Какой стандарт используется для финишной маркировки?
A. ANSI 32.9-2006
B. ASME 14.3M
C. ASME B46.1-2009
D. IEEE 3009
4-23. Какой из следующих символов используется для обозначения степени чистоты поверхности?
A. Флажок
B. Круглая скобка
C. Прямоугольник
D. Треугольник
4-24. На символе отделки число указывает степень отделки до какой высоты поверхности в дюймах?
А. Десятки
B. Сотые
C. Тысячные
D. Миллионные
4-25. Какой стандарт приняла американская промышленность для производства чертежей?
4-20. Какие из следующих трех классификаций винтовых пружин?
A. Сжатие, растяжение и двойное
B. Сжатие, растяжение и кручение
C. Одинарное, двойное и тройное
D. Одинарное, растяжение и кручение
4-21. Какой тип линии используется для изображения пружин на чертеже?
A. Сломанный
B. Изогнутый
C. Спиральный
D. Прямой
4-22. Какой стандарт используется для финишной маркировки?
A. ANSI 32.9-2006
B. ASME 14.3M
C. ASME B46.1-2009
D. IEEE 3009
4-23. Какой из следующих символов используется для обозначения степени чистоты поверхности?
A. Флажок
B. Круглая скобка
C. Прямоугольник
D. Треугольник
4-24. На символе отделки число указывает степень отделки до какой высоты поверхности в дюймах?
A. Десятые доли
B. Сотые доли
C. Тысячные доли
D. Миллионные доли
4-25. Какой стандарт приняла американская промышленность для производства чертежей?
A.
B.
C.
D. IEEE 3009 ANSI 32.9-2006 ANSI Y14.5M-2009 ASME 14.3M

Писатели-фантасты предпочитают создавать серых персонажей, а не черно-белых. разберите это подробно, применительно к обоим персонажам воровской истории

Мохаммед

Ребят, кто-нибудь знает ответ?

get Писатели-фантасты предпочитают создавать серых персонажей, а не черно-белых. проанализируйте это подробно, со ссылкой на обоих персонажей воровской истории с экрана.

CBSE Class 10 English Sample Paper 2022 Solutions

CBSE Class 10 English Sample Paper 2022 Вопросы и ответы Решение. Образец образец CBSE 2022 – 23 Английский с схемой маркировки

CBSE класс 10 Образец английской образец 2022 Решения

Кришна 17 сентября 2022 г.

CBSE Образец бумаги

Комментарии

Реклама

Реклама CBSE Класс 10 Класс 10203

– 23 Решения

CBSE Class 10 English Sample Paper 2022: Центральный совет среднего образования (CBSE) опубликовал CBSE Class 10 English Sample Paper 2022–23 на своем официальном веб-сайте 16 сентября 2022 года.

I) Прочитайте приведенный ниже отрывок. 10

I) Почему писатель говорит, что горы внушают людям «трепет»? (Параграф 1)

A.) Они предоставляют нам возможности для захватывающих видов спорта.

Б.) Они вызывают в нас желание овладеть ими.

C.) Они вдохновляют нас на подвиги.

D.) Для нас они олицетворяют мир и покой. 1

ii) Выберите вариант, который соответствует следующему соотношению ниже:

Чем невероятнее горы — тем сильнее острые ощущения (Параграф 1)

A.) Чем выше выносливость — тем меньше потребление пищи

B .) Чем больше вы смеетесь — тем меньше ваша болезнь

C.) Чем меньше автомобиль — тем больше преимущество

D.) Чем тяжелее багаж — тем выше штраф 1

iii) Выберите вариант, отображающий, что авторские проекты со ссылкой на следующее:

Итак, альпинизм, несомненно, является одним из самых популярных приключенческих видов спорта (Пункт 1)

А.) сомнение Б.) осторожность осуждение Г.) отрицание 1

iv ) Дополните фразой из пункта 1. 1

V) Писатель сравнивает тренировку с покаянием в линии – Затем следует покаяние суровой тренировки. (Параграф 2)

Укажите 1 пункт сходства между тренировкой и покаянием. 1

vi) Основываясь на том, как вы прочитали текст, перечислите 2 причины, по которым автор говорит, что «альпинизм — это не тот вид спорта, которым можно заниматься без подготовки». (пункт 2)

1) 2)   1

vii Какую связь автор проводит между непредсказуемой погодой и разбивкой лагерей? (Параграф 3) 1

viii Автор говорит: «Настоящий альпинист может бросить вызов горе, но всегда с уважением относится к могущественным силам природы». (Параграф 3)

Выберите причину, по которой альпинист уважительно относится к силам природы в горах.

A.) выживание B.) опыт C.) традиция D.) директива 1

ix Поставьте 1 балл, чтобы обосновать следующее:

Во время альпинизма импульсивный альпинист либо подвержен бедствиям, либо почти мертв. 1

x) Оцените НЕСООТВЕТСТВУЮЩУЮ причину чувства возбуждения при достижении вершины, которое испытывают альпинисты.

A.) Совершение, казалось бы, невозможного подвига

B.) Захватывающий панорамный вид

C.) Применение привитых инстинктов выживания

D.) Возможность использования сложного альпинистского снаряжения 1

II) Прочитайте приведенный ниже отрывок. 10

i) Определите одну из следующих причин на основании информации, содержащейся в параграфе 1.

Уровень туризма на северо-востоке Индии вызывает недоумение у чиновников по туризму. 1

ii) Выберите соответствующий вариант, чтобы заполнить пустые поля.

Из параграфа 1 мы можем сделать вывод, что Северо-Восточные штаты и помогают привлечь «богатых деньгами и бедных временем» туристов.

1.) самобытность 2.) условность 3.) разнообразие 4.) единообразие 5.) современность А.) 1 и 3 Б.) 2 и 4 В.) 2 и 5 Г.) 1 и 4 1

iii) Правильно завершите следующую аналогию со словом/фразой из параграфа 1: аромат: приготовление пищи:: : живопись

(Подсказка: точно так же, как аромат является неотъемлемой частью приготовления пищи, точно так же является/ являются неотъемлемой частью живописи) 1

iv ) Выберите правильный вариант, чтобы закончить следующее предложение:

Путешественники, выступающие за «экономику впечатлений», ищут праздничный пакет с     (параграф 1)

A. ) великолепными удобствами, дорогими отелями и отличным сервисом, чтобы побаловать себя.

B.) полезный опыт в рамках запланированного бюджета.

C.) места и города, в которых можно покупать вещи и возможности тратить деньги.

) экономичные услуги, доступное жилье и много дней гастролей. 1

v) Выберите диаграмму, адекватно отражающую динамику поездок иностранных туристов на Северо-Восток за 2011-2014 гг., согласно пункту 2.

A.) Вариант 1 B.) Вариант 2 C.) Вариант 3 D.) Вариант 4

Для слабовидящих кандидатов

Охарактеризуйте динамику поездок иностранных туристов на Северо-Восток за 2011-2014 гг. ОДНИМ словом, согласно п. 2. 1

vi) Заполните пропуск, выбрав правильный вариант ответа.

Изучение статистики туристических поездок на Северо-Востоке с 2005 по 2014 годы дало результаты.

А). ожидаемый B.) обнадеживающий C.) непоследовательный D.) сомнительный 1

vii) Замените слово «был свидетелем» ОДНИМ СЛОВОМ, близким по значению, в следующем предложении из абзаца 2:

Число иностранных туристов, прибывающих на Северо-Восток, увеличилось на… 1

viii) Перечислите любые 2 примера «туристических объектов», упомянутых в параграфе 3. 1

ix) Укажите одну причину, по которой исследователи рекомендуют разработка туристической стратегии в северо-восточных штатах Индии должна быть устойчивой. 1

x) Выберите вариант, который озаглавит абзацы 1-3 соответствующим образом, со ссылкой на информацию в тексте.

स्रोत : www.netexplanations.com

Как написать морально серого персонажа

Морально серого персонажа — вы либо любите его, либо ненавидите. Но умеете ли вы их писать? Мы здесь, чтобы показать вам, как это сделать.

Как написать морально серого персонажа

Пошаговое руководство по созданию персонажей, которые видят в оттенках серого.

Что делает персонажа «морально серым»?

Морально серые персонажи. Вы либо любите их, либо ненавидите. Каким бы ни было ваше мнение, не секрет, что эти персонажи являются одними из самых интересных сюжетных ходов — в конце концов, персонажи, которые видят мир в черно-белых тонах, могут надоесть.

Итак, что делает морально серого персонажа, ну, серым? Это злодеи со смыслом, герои, которые перейдут черту, те, кто будет принимать трудные решения. Это персонажи, которые остаются надолго после того, как перевернута последняя страница, окутанные противоречиями. Нетрудно понять, почему, если некоторые известные примеры включают Тириона Ланнистера (Песнь Льда и Пламени), Каз Бреккер (Шесть Ворон), Северуса Снейпа (Гарри Поттер) и Лайлу Бард (Оттенки Волшебства).

Как вы подходите к написанию морально серых персонажей, которые обязательно заставят ваших читателей гудеть? Мы придумали пять простых шагов, которые помогут вам в ваших поисках.

Пошаговое руководство по написанию морально серых персонажей:

Убедитесь, что у них есть причина

Одна из основных проблем с морально серыми персонажами заключается в том, что они серые ради того, чтобы быть серыми. Хотя это может дать ход вашей истории и стать интересным препятствием для вашего героя, ваш персонаж может быть не совсем правдоподобным. Чтобы решить эту проблему, вам нужно дать им причину делать то, что они делают. Например, ваш герой с черным сердцем не боится убивать, потому что стал свидетелем убийства всей своей семьи? Или ваш самоотверженный злодей делает выбор из-за коррумпированного общества? Что бы это ни было, убедитесь, что вы включили его — нет никаких ограничений, когда вы имеете дело с оттенками серого!

Не делайте их слишком загадочными

Это проблема, с которой легко столкнуться при написании символов такого типа. Вы хотите, чтобы они были загадочными и непонятыми, но при этом вы забываете конкретизировать характер. Самый простой способ обойти это — дать им предысторию — даже если читатели получат ее только по кусочкам. Самое главное — убедиться, что у вашего персонажа есть сущность, и что его присутствие оказывает большое влияние.

Работа над своими недостатками

Это шаг, на котором вы действительно можете начать получать удовольствие. Ни для кого не секрет, что морально серые персонажи ущербны — за это мы их и любим! Но то, как эти недостатки проявятся в вашем характере, создаст или сломает их. Может быть сложно найти правильный баланс — вы не хотите заходить так далеко, что их больше нельзя будет погасить, но вы также не хотите действовать слишком легко. По этим причинам важно признать их недостатки в истории. Пусть другие персонажи с ужасом реагируют на их действия, пусть они испытывают сожаление или раскаяние, просто убедитесь, что эти проблемные действия не просто игнорируются или игнорируются. Это добавит глубины вашей истории.

Пусть они принимают трудные решения

Один из самых интересных аспектов морально серых персонажей заключается в том, что именно они будут принимать решения, которые другие персонажи могут счесть недопустимыми. Это может оказать большое влияние на ваших читателей, а также может вызвать вопросы, касающиеся морали. Так что не бойтесь пересечения линий или шокирования читателей — для этого и существуют эти персонажи.

Дайте им сюжетную линию

Этот шаг относится к морально серым второстепенным персонажам. Если ваш персонаж является главным героем, мы уверены, что эта база у вас есть!

Итак, вы придумали этого замечательного персонажа. У них душераздирающая, душераздирающая предыстория, решения, которые они принимают, настолько неверны, что даже правильны, и их рассуждения заставляют героя сомневаться в себе — но на самом деле они ничего не делают, они просто типа… там. Хотя это не обязательно наносит ущерб общему сюжету, это похоже на пустую трату фантастического персонажа — и ваши читатели не собираются это воспринимать спокойно. Здесь важны подсюжеты. Общий сюжет должен иметь начало, середину и конец, дополненный подстрекательством к инцидентам и конфликтам. Ваши подсюжеты должны следовать аналогичной формуле (даже если они не завершаются аккуратно до конца книги). Итак, не забудьте дать своему морально-серому персонажу дополнительный сюжет. Они должны столкнуться с каким-то конфликтом, который им нужно преодолеть, и это заставит их сомневаться в своих решениях. В общем, они должны заканчиваться не в том месте, где они начинались (даже если есть еще несколько незакрепленных нитей).

Теперь, когда вы прочитали наши пять шагов, пришло время применить все, что вы узнали, на практике! Нет лучшего способа научиться, чем на практике — так что берите ручку и бумагу и приступайте к работе. При описании своего персонажа используйте наши шаги в качестве контрольного списка, чтобы убедиться, что вы рассмотрели все свои основы.

Не стесняйтесь делиться с нами своими творениями! В InHouse Publishing нам просто не хватает этих морально серых персонажей.

Заказать звонок специалиста издательства по номеру

स्रोत : www.inhousepublishing.com.au

Искусство и художественная литература: 15 блестящих романов об искусстве и художниках

Что может быть лучше, чем провести лето с большой книгой в руках? Триллеры или мелодрама — откройте для себя нашу подборку лучших романов на художественные темы.

Статьи и статьи

Искусство и художественная литература: 15 блестящих романов об искусстве и художниках

Анри Матисс, «Женщины и анемоны», 1920, изображение © Пинакотека Джованни и Марелла Аньелли

Наоми Мартин

«Книги — это и самолет, и поезд, и дорога. Они – пункт назначения и путь. Они дома».

Анна Куиндлен

Искусство и литература всегда были как пара переплетенных любовников, две дисциплины, бесконечно дополняющие и вдохновляющие друг друга. Авторы были очарованы жизнью художников, которые сами с энтузиазмом воплощали в жизнь вымышленных персонажей с помощью своих работ. И романы, как и произведения искусства, обладают фантастической способностью преодолевать невзгоды повседневной жизни благодаря силе своего повествования.

Сейчас, в самый разгар лета, если вам посчастливилось провести время на пляже или в тени, нет лучшего способа скоротать время, чем с фантастической книгой в руках. От триллеров до любовных романов — откройте для себя наш выбор из 15 лучших романов на художественные темы, которые перенесут вас в ослепительный Париж Прекрасной эпохи, мрачный викторианский Лондон или впечатляющие декорации итальянского Возрождения.

«Портрет Дориана Грея» Оскара Уайльда

Иван Ле Лоррейн Олбрайт, портрет Дориана Грея (крупный план), 1943-1944 гг. Изображение предоставлено Художественным институтом Чикаго

Невозможно составить список романов об искусстве, не упомянув «Портрет Дориана Грея» Оскара Уайльда, нестареющую классику, в которой рассказывается история молодого человека, продающего свою душу в обмен на вечную молодость и красоты, ведущей к его полному нравственному разложению. Мастерская проза Уайльда исследует отношения между искусством и реальностью, подчеркивая динамику игры между художником и его предметом, а также взаимодействие между этикой и эстетикой. Персонажи лорда Генри и Дориана Грея ярко воплощают чувства эстетического движения, ключевым героем которого был Уайльд, пытающегося освободить искусство от превращения в инструмент нравственного просвещения. «Портрет Дориана Грея» — одно из самых убедительных исследований тщеславия и гедонистического эгоизма, настоящий циничный шедевр, обязательный к прочтению.

Жажда жизни Ирвинга Стоуна

Винсент Ван Гог, Автопортрет в серой фетровой шляпе, 1887 г. Изображение из Музея Ван Гога «Жизнь» — это полувымышленный пересказ истории жизни Винсента Ван Гога, борьбы с бедностью и психическими потрясениями. Используя более 700 писем Ван Гога к своему брату Тео в качестве основы, Стоун поэтически рассказывает о мучительной жизни знаменитого художника с грубым качеством, выдумывая некоторые второстепенные части, которые органично смешиваются с реальными, в фантастический биографический том.

The Horse’s Mouth Джойс Кэри

The Horse’s Mouth — это третий том первой трилогии Джойс Кэри, действие которой происходит в Лондоне 1930-х годов и рассказывается безумным голосом главного героя, художника Галли Джимсона. Джимсон — лжец, вор, нахлебник и нарушитель спокойствия, но он никогда не перестает рисовать. Его творческая гениальность равняется его аппетиту к разрушению, когда он петляет по Лондону в поисках вдохновения. Комично-мрачный «Пасть лошади» изображает художника как анархиста, обреченного на отвержение, но доказавшего свою невероятную изобретательность и находчивость.

Джойс Кэри, The Horse’s Mouth, 1965 Time Classic, мягкая обложка

The Agony and the Ecstasy Ирвинга Стоуна

Микеланджело, Сотворение Адама, 1508-12. Изображение с Wikimedia Commons

Еще одна историческая биография Ирвинга Стоуна «Агония и экстаз» обязательна к прочтению для всех поклонников искусства. В этом романе Стоун оживляет Микеланджело и рисует самый убедительный портрет одного из величайших художников, которых когда-либо знал мир. Используя тот же метод, что и в «Жажде жизни», Стоун работал с письмами и записями Микеланджело, основывая свое изображение на достоверных фактах. Стремясь придать своей работе достоверность, Стоун даже переехал в Италию на несколько лет, когда занимался исследованиями и работал над романом. История начинается с Микеланджело в качестве молодого ученика и заканчивается его смертью, подчеркивая этику, настойчивость и гениальность художника.

«Коллекционер» Джона Фаулза

Джон Фаулз, «Коллекционер», 1963 г.
