Параметры резьбы

Размеры резьбы и точность ее профиля являются решающими факторами при определении следующего:

возможно ли выполнение поверхностной обработки болта;
возможно ли свободное соединение;
сможет ли резьба выдерживать усилия, на которое рассчитано соединение деталей.

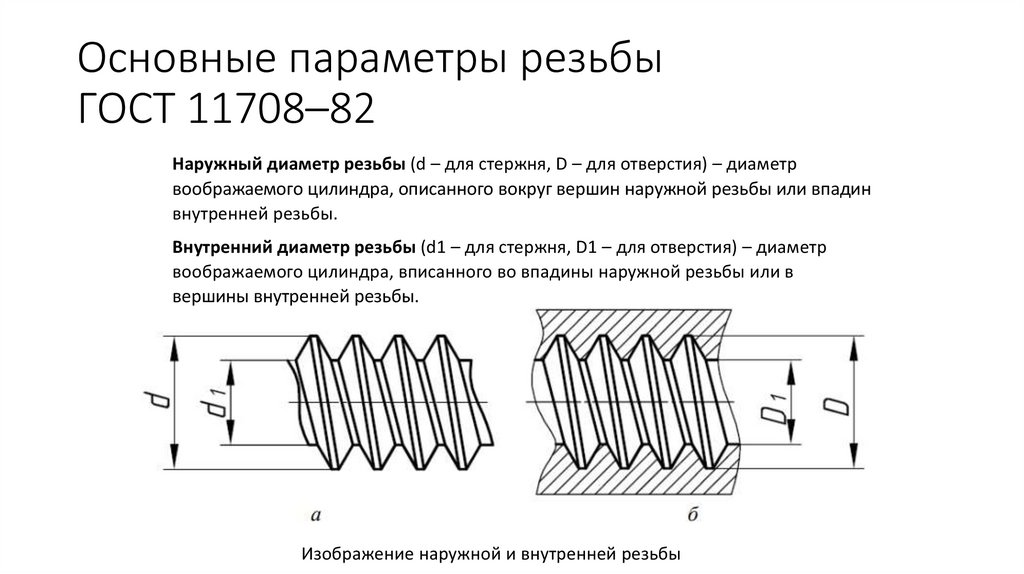

Расчет параметров резьбы основывается на номинальном диаметре резьбы, шаге резьбы и внутреннем диаметре резьбы:

D… Номинальный наружный диаметр внутренней резьбы (гайка)

d… Номинальный наружный диаметр наружной резьбы (болт)

_____________________________________________________

D/d Номинальный диаметр резьбы

D₂/d₂ Номинальный средний диаметр резьбы

D₁/d₃ Номинальный внутренний диаметр резьбы

P Шаг резьбы

Значение диаметров метрической резьбы вычисляют по формулам:

D2 (d2) = D(d) – 0,6495P
D1 (d1) = D(d) – 1,0825P

Размеры наружной резьбы (болта) измеряются калибрами, микрометрами или оптическими измерительными приборами, в то время как внутренняя резьба (гайка) измеряется цилиндрическими калибрами.

Основные параметры резьбы, учитываемые при соединении деталей:

Допуск на резьбу

Устанавливается допуски для двух диаметров резьбы – среднего диаметра и диаметра выступов (наружного диаметра наружной резьбы и внутреннего диаметра внутренней резьбы).

Допуск среднего диаметра резьбы определяет допустимую степень отклонения номинального среднего диаметра наружной (d2) и внутренней резьбы (D2).

Допуск на диаметр выступов устанавливает допустимую степень отклонения номинального наружного диаметра (d) крепежа с наружной резьбой (например, болты, винты) и номинального внутреннего диаметра (D) крепежа с внутренней резьбой (например, гайки).

Значение допуска среднего диаметра и диаметра выступов всегда отрицательное для крепежа с наружной резьбой и положительное для крепежа с внутренней резьбой.

Положительный допуск на внутреннюю резьбу и отрицательный на внешнюю позволяет оставлять необходимый допуск на возможную последующую обработку.

0 – нулевая отметка (h/H) – Номинальный диаметр

+/- – положительные/отрицательные зоны расположения допусков

e/g/G – положение допуска относительно 0 (h/H)

6/7/8 – степень точности допуска

* – стандартный размер допуска болта/гайки

Es/ei – максимальный размер границы поля допуска

Ei/es – минимальный размер границы поля допуска

↨ – допуск зазора для антикоррозийного покрытия

Поле допуска

Расстояние между максимальным и минимальным значением установленного ограничения (размер поля es-ei/EI-ES) определяет поле допуска. Поле допуска резьбы образуется сочетанием полей допусков среднего диаметра и диаметра выступов.

Положение поля допуска диаметра резьбы определяется основным отклонением (верхним для наружной резьбы и нижним для внутренней резьбы) и обозначается буквой латинского алфавита, строчной для наружной резьбы и прописной для внутренней.

Обозначение поля допуска отдельного диаметра резьбы состоит из цифры, указывающей степень точности, и буквы, указывающей основное отклонение. Например, 4h; 6g; 6H.

Обозначение поля допуска резьбы состоит из обозначения поля допуска среднего диаметра помещаемого на первом месте, и обозначения поля допуска диаметра выступов: 7g 6g (поле допуска d2 и d).

Если обозначение поля допуска диаметров выступов совпадает с обозначением поля среднего диаметра, то оно в обозначении поля допуска резьбы не повторяется.

Рекомендованные поля допуска для длины свинчивания N (до нанесения антикоррозийного покрытия) на крепеж с DIN, ISO, DIN ISO, DIN EN ISO, ГОСТ стандартами:

Класс точности:	Средний		Грубый
Резьба	Номинальный наружный диаметр наружной резьбы (винт, болт)	Номинальный наружный диаметр внутренней резьбы(гайка)	Номинальный наружный диаметр наружной резьбы (винт, болт)	Номинальный наружный диаметр внутренней резьбы(гайка)
Без покрытия	6g	6H	8g	7H
Тонкое гальваническое покрытие
Крупные размеры (без покрытия)	6e	6G	8e	7G
Толстое гальваническое покрытие
Класс точности продукции:	A, B		C
ГОСТ	7798-70, 7805-70	5915-70, 5927-70	15589-70
DIN	931, 933	934	558, 601	555
ISO	4014, 4017	4032	4018, 4016	4034

Длина свинчивания резьбы

Длины свинчивания резьбы подразделяются на 3 группы: «короткие» S, «нормальные» N, «длинные» L. Длина свинчивания традиционных соединений (группа N) зависит от шага резьбы согласно ISO 965/DIN 13-14

Длина свинчивания N max для мелкой и крупной резьбы:

Диаметр резьбы		M5	M6	M8	M10	M12	M14-M16	M18-M22	M24-M27	M30-M33	M36-M39	M42-M45
Шаг резьбы	Крупная резьба	0,8	1	1,25	1,5	1,75	2	2,5	3	3,5	4	4,5
Шаг резьбы	Мелкая резьба	0,5	0,75	1	1,25	1,5	1,5	2	2	2	3	3
Длина свинчивания N max	Крупная резьба	7,5	9	12	15	18	24	30	36	45	53	63
Длина свинчивания N max	Мелкая резьба	4,5	7,1	9	12	13	16	16	25	25	36	36

Размеры метрической резьбы (согласно ISO 965-2 / DIN 13-20, 21, 22, 27):

Номи- нальный диаметр резьбы d/D	Шаг резьбы P		Средний диаметр нулевой линии h/H	Наружная резьба (болт, винт)							Внутренняя резьба (гайка)
	Шаг резьбы P			Поле допус- ка / поло- жение	Номиналь- ный диаметр резьбы d		Номиналь- ный средний диаметр резьбы d2		Номиналь- ный внутренний диаметр резьбы d3		Поле допус- ка / поло- жение	Номи- нальный диаметр резьбы D мин.	Номи- нальный средний диаметр резьбы D2		Номи- нальный внутренний диаметр резьбы D3
	Круп- ный	Мел- кий		Поле допус- ка / поло- жение	макс.	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.	мин.
M3	0,5		2,675	6g	2,980	2,874	2,655	2,580	2,367	2,273	6H	3,000	2,675	2,775	2,459	2,599
M3				6e	2,950	2,844	2,625	2,550	2,337	2,243	6G	3,020	2,695	2,795	2,479	2,619
M4	0,7		3,545	6g	3,978	3,838	3,523	3,433	3,119	3,002	6H	4,000	3,545	3,663	3,242	3,422
M4				6e	3,944	3,804	3,489	3,399	3,085	2,968	6G	4,022	3,567	3,685	3,264	3,444
M5	0,8		4,48	6g	4,976	4,826	4,456	4,361	3,995	3,869	6H	5,000	4,480	4,605	4,134	4,334
M5				6e	4,940	4,790	4,420	4,325	3,959	3,833	6G	5,024	4,504	4,629	4,158	4,358
M6	1		5,35	6g	5,974	5,794	5,324	5,212	4,747	4,596	6H	6,000	5,350	5,500	4,917	5,153
M6				6e	5,940	5,760	5,290	5,178	4,713	4,562	6G	6,026	5,376	5,526	4,943	5,179
M8	1,25		7,188	6g	7,972	7,760	7,160	7,042	6,438	6,272	6H	8,000	7,188	7,348	6,647	6,912
			7,188	8e	7,937	7,602	7,125	6,935	6,403	6,165	6G	8,028	7,216	7,376	6,675	6,940
		1	7,35	6g	7,974	7,794	7,324	7,212	6,747	6,596	6H	8,000	7,350	7,500	6,917	7,153
M10	1,5		9,026	6g	9,965	9,732	8,994	8,862	8,128	7,938	6H	10,000	9,026	9,206	8,376	8,676
			9,026	8e	9,933	9,558	8,959	8,747	8,093	7,823	6G	10,032	9,058	9,238	8,408	8,708
		1,25	9,188	6g	9,972	9,760	9,160	9,042	8,438	8,272	6H	10,000	9,188	9,348	8,647	8,912
M12	1,75		10,863	6g	11,966	11,701	10,829	10,679	9,819	9,602	6H	12,000	10,863	11,063	10,106	10,441
			10,863	8e	11,929	11,504	10,792	10,556	9,782	9,479	6G	12,034	10,897	11,097	10,140	10,475
		1,5	11,026	6g	11,968	11,732	10,994	10,854	10,128	9,930	6H	12,000	11,026	11,216	10,376	10,676
M14	2		12,701	6g	13,962	13,682	12,663	12,503	11,508	11,271	6H	14,000	12,701	12,913	11,835	12,210
			12,701	8e	13,929	13,479	12,630	12,380	11,475	11,148	6G	14,038	12,739	12,951	11,873	12,248
		1,5	13,026	6g	13,968	13,732	12,994	12,854	12,128	11,930	6H	14,000	13,026	13,216	12,376	12,676
M16	2		14,701	6g	15,962	15,682	14,663	14,503	13,508	13,271	6H	16,000	14,701	14,913	13,835	14,210
			14,701	8e	15,929	15,479	14,630	14,380	13,475	13,148	6G	16,038	14,739	14,951	13,873	14,248
		1,5	15,026	6g	15,968	15,732	14,994	14,854	14,128	13,930	6H	16,000	15,026	15,216	14,376	14,676
M18	2,5		16,376	6g	17,958	17,623	16,334	16,164	14,891	14,625	6H	18,000	16,376	16,600	15,294	15,744
			16,376	8e	17,920	17,390	16,296	16,031	14,853	14,492	6G	18,042	16,418	16,642	15,336	15,786
		2	16,701	6g	17,962	17,682	16,663	16,503	15,508	15,271	6H	18,000	16,701	16,913	15,835	16,210
M20	2,5		18,376	6g	19,958	19,623	18,334	18,164	16,891	16,625	6H	20,000	18,376	18,600	17,294	17,744
			18,376	8e	19,920	19,390	18,296	18,031	16,853	16,492	6G	20,042	18,418	18,642	17,336	17,786
		2	18,701	6g	19,962	19,682	18,663	18,503	17,508	17,271	6H	20,000	18,701	18,913	17,835	18,210
M22	2,5		20,376	6g	21,958	21,623	20,334	20,164	18,891	18,625	6H	22,000	20,376	20,600	19,294	19,744
			20,376	8e	21,920	21,390	20,296	20,031	18,853	18,492	6G	22,042	20,418	20,642	19,336	19,786
		2	20,701	6g	21,962	21,682	20,663	20,503	19,508	19,271	6H	22,000	20,701	20,913	19,835	20,210
M24	3		22,051	6g	23,952	23,577	22,003	21,803	20,271	19,955	6H	24,000	22,051	22,316	20,752	21,252
			22,051	8e	23,915	23,315	21,966	21,651	20,234	19,803	6G	24,048	22,099	22,364	20,800	21,300
		2	22,701	6g	23,962	23,682	22,663	22,493	21,508	21,261	6H	24,000	22,701	22,925	21,835	22,210
M27	3		25,051	6g	26,952	26,577	25,003	24,803	23,271	22,955	6H	27,000	25,051	25,316	23,752	24,252
			25,051	8e	26,915	26,315	24,966	24,651	23,234	22,803	6G	27,048	25,099	25,364	23,800	24,300
		2	25,701	6g	26,962	26,682	25,663	25,493	24,508	24,261	6H	27,000	25,701	25,925	24,835	25,210
M30	3,5		27,727	6g	29,947	29,522	27,674	27,462	25,653	25,306	6H	30,000	27,727	28,007	26,211	26,771
			27,727	8e	29,910	29,240	27,637	27,302	25,616	25,146	6G	30,053	27,780	28,060	26,264	26,824
		2	28,701	6g	29,952	29,577	28,003	27,803	26,271	25,955	6H	30,000	28,051	28,316	26,752	27,252
M33	3,5		30,727	6g	32,947	32,522	30,674	30,462	28,653	28,306	6H	33,000	30,727	31,007	29,211	29,771
			30,727	8e	32,910	32,240	30,637	30,302	28,616	28,146	6G	33,053	30,780	31,060	29,264	29,824
		2	31,701	6g	32,962	32,682	31,663	31,493	30,508	30,261	6H	33,000	31,701	31,925	30,835	31,210
M36	4		33,402	6g	35,940	35,465	33,342	33,118	31,033	30,655	6H	36,000	33,402	33,702	31,670	32,270
			33,402	8e	35,905	35,155	33,307	32,952	30,998	30,489	6G	36,060	33,462	33,762	31,730	32,330
		3	34,051	6g	35,952	35,577	34,003	33,803	32,271	31,955	6H	36,000	34,051	34,316	32,752	33,252

Требования к метрической резьбе изделий, производимых в РФ, представлены в стандарте ГОСТ 16093-2004.

Гайка М24 с мелкой резьбой ГОСТ 5915-70

Гайка шестигранная М24 ГОСТ 5915-70, DIN 934 с мелким шагом резьбы

Все крепежи могут изготавливать с такими шагами резьбы:

• Крупный (стандартный).

• Мелкий шаг.

Гайки ГОСТ 5915-70 с мелкой резьбой выдерживают большие усилия затяжки и, таким образом, создают большую герметичность соединения. Данный крепеж могут производить в различных классах прочности: 5.0, 8.0, 10.0 и из различных материалов: углеродистые, легированные или нержавеющие стали. Гайки DIN 934 применяют с болтами, винтами или шпильками с соответствующими техническими характеристиками.

Параметры гайки М24 DIN 934, ГОСТ 5915-70:

Характеристика	Обозначение	Значение
Шаг резьбы, мелкий	P	2 мм
Размер под ключ	S	36 мм
Диаметр окружности	e	40 мм
Высота гайки	m	21.5 мм
Вес одной гайки		122.87 г

Компания «Крепсила» занимается производством и реализацией крепежей. У нас вы найдете только качественные метизы по наилучшим ценам. Оцинковываем продукцию. Поможем с изготовлением деталей на заказ по предоставленным чертежам. Доставка в любой регион страны. Наши менеджеры проконсультируют вас по любому вопросу. Ждем ваших звонков!

Классификация резьбы

Таблица 1.2.1

1.2.1. Метрическая резьба

Метрическая резьба (см. табл.1.2.1) является основным типом крепежной резьбы. Профиль резьбы установлен ГОСТ 9150–81 и представляет собой равносторонний треугольник с углом профиля α = 60°. Профиль резьбы на стержне отличается от профиля резьбы в отверстии величиной притупления его вершин и впадин. Основными параметрами метрической резьбы являются: номинальный диаметр – d(D) и шаг резьбы – Р, устанавливаемые ГОСТ 8724–81.

По ГОСТ 8724–81 каждому номинальному размеру резьбы с крупным шагом соответствует несколько мелких шагов. Резьбы с мелким шагом применяются в тонкостенных соединениях для увеличения их герметичности, для осуществления регулировки в приборах точной механики и оптики, с целью увеличения сопротивляемости деталей самоотвинчиванию. В случае, если диаметры и шаги резьб не могут удовлетворить функциональным и конструктивным требованиям, введен СТ СЭВ 183–75 «Резьба метрическая для приборостроения». Если одному диаметру соответствует несколько значений шагов, то в первую очередь применяются большие шаги. Диаметры и шаги резьб, указанные в скобках, по возможности не применяются.
В случае применения конической метрической (см. табл.1.2.1) резьбы с конусностью 1:16 профиль резьбы, диаметры, шаги и основные размеры установлены ГОСТ 25229–82. При соединении наружной конической резьбы с внутренней цилиндрической по ГОСТ 9150–81 должно обеспечиваться ввинчивание наружной конической резьбы на глубину не менее 0,8.

1.2.2. Дюймовая резьба

В настоящее время не существует стандарт, регламентирующий основные размеры дюймовой резьбы. Ранее существовавший ОСТ НКТП 1260 отменен, и применение дюймовой резьбы в новых разработках не допускается.
Дюймовая резьба применяется при ремонте оборудования, поскольку в эксплуатации находятся детали с дюймовой резьбой. Основные параметры дюймовой резьбы: наружный диаметр, выраженный в дюймах, и число шагов на дюйм длины нарезанной части детали.

1.2.3. Трубная цилиндрическая резьба

В соответствии с ГОСТ 6367–81 трубная цилиндрическая резьба имеет профиль дюймовой резьбы, т. е. равнобедренный треугольник с углом при вершине, равным 55° (см. табл.1.2.1).
Резьба стандартизована для диаметров от 1/16 ” до 6″ при числе шагов zот 28 до 11. Номинальный размер резьбы условно отнесен к внутреннему диаметру трубы (к величине условного прохода). Так, резьба с номинальным диаметром 1 мм имеет диаметр условного прохода 25 мм, а наружный диаметр 33,249 мм.

Трубную резьбу применяют для соединения труб, а также тонкостенных деталей цилиндрической формы. Такого рода профиль (55°) рекомендуют при повышенных требованиях к плотности (непроницаемости) трубных соединений. Применяют трубную резьбу при соединении цилиндрической резьбы муфты с конической резьбой труб, так как в этом случае отпадает необходимость в различных уплотнениях.

1.2.4. Трубная коническая резьба

Параметры и размеры трубной конической резьбы определены ГОСТ 6211–81, в соответствии с которым профиль резьбы соответствует профилю дюймовой резьбы (см. табл.1.2.1). Резьба стандартизована для диаметров от 1/16″ до 6″ (в основной плоскости размеры резьбы соответствуют размерам трубной цилиндрической резьбы).
Нарезаются резьбы на конусе с углом конусности j/2 = 1°47’24” (как и для метрической конической резьбы), что соответствует конусности 1:16.
Применяется резьба для резьбовых соединений топливных, масляных, водяных и воздушных трубопроводов машин и станков.

1.2.5. Трапецеидальная резьба

Трапецеидальная резьба имеет форму равнобокой трапеции с углом между боковыми сторонами, равным 30° (см. табл.1.2.1). Основные размеры диаметров и шагов трапецеидальной однозаходной резьбы для диаметров от 10 до 640 мм устанавливают ГОСТ 9481–81. Трапецеидальная резьба применяется для преобразования вращательного движения в поступательное при значительных нагрузках и может быть одно- и многозаходной (ГОСТ 24738–81 и 24739–81), а также правой и левой.

1.2.6. Упорная резьба

Упорная резьба, стандартизованная ГОСТ 24737–81, имеет профиль неравнобокой трапеции, одна из сторон которой наклонена к вертикали под углом 3°, т. е. рабочая сторона профиля, а другая – под углом 30° (см. табл.1.2.1). Форма профиля и значение диаметров шагов для упорной однозаходной резьбы устанавливает ГОСТ 10177–82. Резьба стандартизована для диаметром от 10 до 600 мм с шагом от 2 до 24 мм и применяется при больших односторонних усилиях, действующих в осевом направлении.
1.2.7. Круглая резьба

Круглая резьба стандартизована. Профиль круглой резьбы образован дугами, связанными между собой участками прямой линии. Угол между сторонами профиля α = 30° (см. табл.1.2.1). Резьба применяется ограниченно: для водопроводной арматуры, в отдельных случаях для крюков подъемных кранов, а также в условиях воздействия агрессивной среды.

1.2.8. Прямоугольная резьба

Прямоугольная резьба (см. табл.1.2.1) не стандартизована, так как наряду с преимуществами, заключающимися в более высоком коэффициенте полезного действия, чем у трапецеидальной резьбы, она менее прочна и сложнее в производстве. Применяется при изготовлении винтов, домкратов и ходовых винтов.

1.3. Условное изображение резьбы. ГОСТ 2.311–68

Построение винтовой поверхности на чертеже – длительный и сложный процесс, поэтому на чертежах изделий резьба изображается условно, в соответствии с ГОСТ 2.311–68. Винтовую линию заменяют двумя линиями – сплошной основной и сплошной тонкой.
Резьбы подразделяются по расположению на поверхности детали на наружную и внутреннюю.

1.3.1. Условное изображение резьбы на стержне

Рис.1.3.1.1

Наружная резьба на стержне (рис. 1.3.1.1) изображается сплошными основными линиями по наружному диаметру и сплошными тонкими – по внутреннему диаметру, а на изображениях, полученных проецированием на плоскость, перпендикулярную оси стержня, тонкую линию проводят на 3/4 окружности, причем эта линия может быть разомкнута в любом месте (не допускается начинать сплошную тонкую линию и заканчивать ее на осевой линии). Расстояние между тонкой линией и сплошной основной не должно быть меньше 0,8 мм и больше шага резьбы, а фаска на этом виде не изображается. Границу резьбы наносят в конце полного профиля резьбы (до начала сбега) сплошной основной линией, если она видна. Сбег резьбы при необходимости изображают сплошной тонкой линией.

Рис.1.3.1.2?

Из технологических соображений на части детали (стержня) может быть осуществлен недовод резьбы. Суммарно недовод резьбы и сбег представляют собой недорез резьбы (ГОСТ 10548–80). Размер длины резьбы указывается, как правило, без сбега.

1.3.2. Условное изображение резьбы в отверстии

Рис.1.3.2.1

Внутренняя резьба – изображается сплошной основной линией по внутреннему диаметру и сплошной тонкой – по наружному. Если при изображении глухого отверстия, конец резьбы располагается близко к его дну, то допускается изображать резьбу до конца отверстия. Резьбу с нестандартным профилем следует изображать.

1.3.3. Условное изображение резьбы в сборе

Рис.1.3.3.1

На разрезах резьбового соединения в изображении на плоскости, параллельной его оси в отверстии, показывают только ту часть резьбы, которая не закрыта резьбой стержня.
Штриховку в разрезах и сечениях проводят до сплошной основной линии, т.е. до наружного диаметра наружной резьбы и внутреннего диаметра внутренней.

1.4. Условное изображение резьб
Таблица 1.4.1

Для обозначения резьб пользуются стандартами на отдельные типы резьб. Для всех резьб, кроме конических и трубной цилиндрической, обозначения относятся к наружному диаметру и проставляются над размерной линией, на ее продолжении или на полке линии-выноски. Обозначения конических резьб и трубной цилиндрической наносят только на полке линии-выноски.
Резьбу на чертеже условно обозначают в соответствии со стандартами на изображение, диаметры, шаги и т. д.
Метрическая резьба обозначается в соответствии с ГОСТ 9150–81.
Метрическая резьба подразделяется на резьбу с крупным шагом, обозначаемой буквой М с указанием номинального диаметра цилиндрической поверхности, на которой резьба выполнена, например М12, и резьбу с мелким шагом, обозначаемой указанием номинального диаметра, шага резьбы и поля допуска, например М24×2–6g или М12×1–6Н.
При обозначении левой резьбы после условного обозначения ставят LH.
Многозаходные резьбы обозначаются, например трех-заходная, М24×З(P1)LH, где М – тип резьбы, 24 – номинальный диаметр, 3 – ход резьбы, P1 – шаг резьбы. Приведенные обозначения левой и многозаходной резьб могут быть отнесены ко всем метрическим резьбам.
Метрическая коническая резьба обозначается в соответствии с ГОСТ 25229–82. В обозначение резьбы включаются буквы МК. Применяются соединения внутренней цилиндрической резьбы с резьбой наружной конической. Размеры элементов профиля конической и цилиндрической резьб принимаются по ГОСТ 9150–81. Соединение такого типа должно обеспечивать ввинчивание конической резьбы на глубину не менее 0,8l (где l – длина резьбы без сбега). Обозначение внутренней цилиндрической резьбы состоит из номинального диаметра, шага и номера стандарта (например: М20×1,5 ГОСТ 25229–82).

Рис.1.4.1

Соединение внутренней цилиндрической резьбы с наружной конической (рис.1.4.1) обозначается дробью М/МК, номинальным диаметром, шагом и номером стандарта: М/МК 20×1,5LH ГОСТ 25229–82. При отсутствии особых требований к плотности соединений такого рода или при применении уплотнений для достижения герметичности таких соединений номер стандарта в обозначении соединений опускается, например: М/МК 20×1,5 LH.

Поле допуска среднего диаметра внутренней цилиндрической резьбы должно соответствовать 6Н по ГОСТ 16093–81, а предельное отклонение внутреннего диаметра и среза впадин внутренней цилиндрической резьбы принимается в пределах: верхнее предельное отклонение (+0,12) -г- (+0,15), а нижнее предельное отклонение равняется 0.

Трубная цилиндрическая резьба. Условное обозначение резьбы состоит из буквы G, обозначения размера резьбы, класса точности среднего диаметра (А или В). Для левой резьбы применяется условное обозначение LH. Например, G1½LH–В–40 длина свинчивания, указываемая при необходимости.

Соединение внутренней трубной цилиндрической резьбы класса точности А с наружной трубной конической резьбой по ГОСТ 6211–81 обозначается следующим образом: например, G/Rp–1½–А.
При обозначении посадок в числителе указывается класс точности внутренней резьбы, а в знаменателе — наружной. Например: G 1½–А/В.

Трубная коническая резьба. В обозначение резьбы входят буквы: R – для конической наружной резьбы, Rc – для конической внутренней резьбы, Rp – для цилиндрической внутренней резьбы и обозначение размера резьбы. Для левой резьбы добавляются буквы LH. Условный размер резьбы, а также ее диаметры, измеренные в основной плоскости, соответствуют параметрам трубной цилиндрической резьбы, имеющей тот же условный размер. Поэтому детали с трубной конической резьбой достаточно часто применяются в соединениях с деталями с трубной цилиндрической резьбой, что обеспечивает достаточно высокую герметичность соединений. Резьбовые соединения обозначаются в виде дроби, в числителе которой указывается буквенное обозначение внутренней резьбы, а в знаменателе – наружной. Пример обозначения:

G/R * 1½ – A

внутренняя трубная цилиндрическая резьба класса точности А по ГОСТ 6357–81.

Трапецеидальная резьба. Условное обозначение трапецеидальной резьбы состоит из букв Тr, номинального диаметра, хода Рn и шага Р. Например: Tr20×4LH–8H, где LH – обозначение левой резьбы, 8Н – основное отклонение резьбы.

При необходимости вслед за основным отклонением резьбы указывается длина свинчивания L (в мм). Например: Тг40×6–8g–85; 85 – длина свинчивания.

Резьба упорная. Обозначение резьбы состоит из буквы S, номинального диаметра, шага и основного отклонения S80×10–8Н.
Для левой резьбы после условного обозначения резьбы указывают буквы LH.
Для многозаходной резьбы вводят дополнительно значение хода совместно с буквой Р и значение шага. Так, двухзаходная резьба с шагом 10 мм обозначается S80×2(P10).

Прямоугольная резьба не стандартизована. При изображении прямоугольной резьбы рекомендуется вычерчивать местный разрез, на котором проставляют необходимые размеры.

Специальные резьбы. Если резьба имеет стандартный профиль, но отличается от соответствующей стандартной резьбы диаметром или шагом, то резьба называется специальной. В этом случае к обозначению резьбы добавляется надпись Сп, а в обозначении резьбы указываются размеры наружного диаметра и шага резьбы, например: Сп.М19×1Д Резьба с нестандартным профилем изображается так, как это представлено в п.9 табл.1, с нанесением размеров, необходимых для изготовления резьбы.

Механические свойства болтов и шпилек

Механические свойства болтов, винтов и шпилек

Клас прочности болта	временное сопротивление, МПа мин. макс.		предел текучести, МПа, мин.	относительное удлинение, % мин.	ударная вязкость, Нм/см2	твердость по Бринеллю HB мин. макс.
3.6	30	49	20	25	–	90	150
4.6	40	55	24	25	5,5	110	170
4.8	40	55	32	14	–	110	170
5.6	50	70	30	20	5,0	140	215
5.8	50	70	40	10	–	140	215
6. 6	60	80	36	16	4,0	170	245
6.8	60	80	48	8	–	170	245
6.9	60	80	54	12	–	170	245
8.8	80	100	64	12	6,0	225	300
10.9	100	120	90	9	4,0	280	365
12. 9	120	140	108	8	4,0	330	425
14.9	140	160	126	7	3,0	390	–

Разрушающие нагрузки болтов

резьба болта	рабочая площадь поперечного сечения, мм	Класс прочности болта Минимальная разрушающая нагрузка, кН
		3.6	4.6	4.8	5.6	5.8	6.8	8. 8	9.8	10.9	12.9
М5	14,2	4,69	5,68	5,96	7,1	7,38	8,52	11,35	12,8	14,8	17,3
М6	20,1	6,63	8,04	8,44	10	10,4	12,1	16,1	18,1	20,9	24,5
М7	28,9	9,54	11,6	12,1	14,4	15	17,3	23,1	26	20,1	35,3
М8	36,6	12,1	14,6	15,4	18,3	19	22	29,2	32,9	38,1	44,6
М10	58	19,1	23,2	24,4	29	30,2	34,8	46,4	52,2	60,3	70,8
М12	84,3	27,8	33,7	35,4	42,2	43,8	50,6	67,4	75,9	87,7	103
М14	115	38	46	48,3	57,5	59,8	69	92	104	120	140
М16	157	51,8	62,8	65,9	78,5	81,6	94	125	141	160	192
М18	192	63,4	76,8	80,6	96	99,8	115	159	–	200	234
М20	245	80,8	98	103	122	127	147	203	–	255	299
М22	303	100	121	127	152	158	182	252	–	315	370
М24	353	116	141	148	176	184	212	293	–	367	431
М27	459	152	184	193	230	239	275	381	–	477	560
М30	561	185	224	236	280	292	337	466	–	583	684
М33	694	229	278	292	347	361	416	576	–	722	847
М36	817	270	327	343	408	425	490	678	–	850	997
М39	976	322	390	410	488	508	586	810	–	1020	1200

Класс прочности болта обозначен двумя числами.

Первое число, умноженное на 100, определяет величину минимального сопротивления болта в Мпа; второе число, умноженное на 10, определяет отношение предела текучести болта к временному сопротивлению в %; произведение чисел, умноженное на 10, определяет величину предела текучести болта в МПа.

Крутящие моменты затяжки электрооцинкованных болтов

Приведенные крутящие моменты болтов являются допустимыми, уровень нагрузки при этом соответствует примерно 60-70% предела текучести.

Размеры под ключ для болтов и гаек

резьба	Болты и гайки по стандарту DIN931, DIN933, DIN934 DIN912
М4	7	3
М5	8	4
М6	10	5
М7	11	–
М8	13	6
М10	17(16)	8
М12	19(18)	10
М14	22(21)	12
М16	24	14
М18	27	14
М20	30	17
М22	32(34)	17
М24	36	19
М27	41	19
М30	46	22
М33	50	–
М36	55	27
М39	60	–
М48	75	–

Размеры в скобках действительны для новых стандартов ISO

Шаг резьбы болтов и гаек для основной и мелкой однозаходной резьбы, мм

резьба	основная резьба	мелкая резьба	мелкая2 резьба	супермелкая резьба
М1	0,25	0,20	–	–
М1,2	0,25	0,20	–	–
М1,4	0,30	0,20	–	–
М1,6	0,35	0,2	–	–
М1,8	0,35	0,02	–	–
М2	0,40	0,25	–	–
М2,2	0,45	0,25	–	–
М2,5	0,45	0,35	–	–
М3	0,50	0,35	–	–
М3,5	0,60	0,35	–	–
М4	0,70	0,50	–	–
М5	0,80	0,50	–	–
М6	1,00	0,75	0,50	–
М8	1,25	1,00	0,75	0,50
М10	1,50	1,25	1,00	0,75
М12	1,75	1,50	1,25	1,00
М14	2,00	1,50	1,25	1,00
М16	2,00	1,50	1,25	1,00
М18	2,50	2,00	1,50	1,00
М20	2,50	2,00	1,50	1,00
М22	2,50	2,00	1,50	1,00
М24	3,00	2,00	1,50	1,00
М27	3,00	2,00	1,50	1,00
М30	3,50	2,00	1,50	1,00
М33	694	229	278	292
М36	4,00	3,00	2,00	1,50
М39	4,00	3,00	2,00	1,50
М42	4,50	3,00	2,00	1,50
М45	4,50	3,00	2,00	1,50
М48	5,00	3,00	2,00	1,50
М52	5,00	3,00	2,00	1,50
М56	5,50	4,00	3,00	1,50
М60	5,50	4,00	3,00	1,50
М64	6,00	4,00	3,00	2,00
М68	6,00	4,00	3,00	2,00

МЕТЧИК РУЧНОЙ ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ КОМПЛЕКТНЫЙ ИЗ 2-Х ШТУК, СТАЛЬ 9ХС, ГОСТ 3266-81

Описание

Характеристики:
Серия: короткая (с проходным хвостовиком)
Материал: 9ХС (легированная сталь)
Класс точности: 2
Диаметр резьбы: от М3 до М27
Шаг резьбы: крупный, мелкий

Область применения:
Нарезание и калибрование метрической внутренней резьбы в заготовках изделиях из цветных сплавов, пластмассах, изготавливаемых в объемах серий, а также в заготовках и изделиях из чугунов, сталей средней и низкой твердости при штучном роизводстве. Фиксация – вороток, или специальные патроны.

Наименование:

Метчик руч М3 х 0,5 2 шт. комп. (основной, 9ХС)
Метчик руч М4 х 0,7 2 шт комп. (основной, 9ХС)
Метчик руч М5 х 0,8 2 шт.комп. (основной, 9ХС)
Метчик руч М6 х 0,5 2 шт. комп. (9ХС)
Метчик руч М6 х 0,75 2 шт.комп. (9ХС)
Метчик руч М6 х 1,0 2 шт.комп. (основной, 9ХС)
Метчик руч М8 х 0,5 2 шт.комп. (9ХС)
Метчик руч М8 х 0,75 2 шт.комп. (9ХС)
Метчик руч М8 х 1,0 2 шт.комп. (9ХС)
Метчик руч М8 х 1,25 2 шт комп. (основной, 9ХС)
Метчик руч М10 х 0,5 2 шт.комп. (9ХС)
Метчик руч М10 х 0,75 2 шт.комп. (9ХС)
Метчик руч М10 х 1,0 2 шт.комп. (9ХС)
Метчик руч М10 х 1,25 2 шт.комп. (9ХС)
Метчик руч М10 х 1,5 2 шт.комп. (основной, 9ХС)
Метчик руч М12 х 0,75 2 шт.комп. (9ХС)
Метчик руч М12 х 1,0 2 шт.комп. (9ХС)
Метчик руч М12 х 1,25 2 шт.комп. (9ХС)
Метчик руч М12 х 1,5 2 шт.комп. (9ХС)
Метчик руч М12 х 1,75 2 шт.комп. (основной, 9ХС)
Метчик руч М14 х 0,75 2 шт.комп. (9ХС)
Метчик руч М14 х 1,0 2 шт.комп. (9ХС)
Метчик руч М14 х 1,25 2 шт.комп. (9ХС)
Метчик руч М14 х 1,5 2 шт.комп. (9ХС)
Метчик руч М14 х 2,0 2 шт.комп. (основной, 9ХС)
Метчик руч М16 х 0,5 2 шт.комп. (9ХС)
Метчик руч М16 х 0,75 2 шт.комп. (9ХС)
Метчик руч М16 х 1,0 2 шт.комп. (9ХС)
Метчик руч М16 х 1,5 2 шт.комп. (9ХС)
Метчик руч М16 х 2,0 2 шт.комп. (основной, 9ХС)
Метчик руч М18 х 0,75 2 шт.комп. (9ХС)
Метчик руч М18 х 1,0 2 шт.комп. (9ХС)
Метчик руч М18 х 1,5 2 шт.комп. (9ХС)
Метчик руч М18 х 2,0 2 шт.комп. (9ХС)
Метчик руч М18 х 2,5 2 шт.комп. (основной, 9ХС)
Метчик руч М20 х 1,0 2 шт.комп. (9ХС)
Метчик руч М20 х 1,5 2 шт.комп. (9ХС)
Метчик руч М20 х 2,0 2 шт.комп. (9ХС)
Метчик руч М20 х 2,5 2 шт.комп. (основной, 9ХС)
Метчик руч М22 х 1,0 2 шт.комп. (9ХС)
Метчик руч М22 х 1,5 2 шт.комп. (9ХС)
Метчик руч М22 х 2,0 2 шт.комп. (9ХС)
Метчик руч М22 х 2,5 2 шт.комп. (основной, 9ХС)
Метчик руч М24 х 1,0 2 шт. комп. (9ХС)
Метчик руч М24 х 1,5 2 шт.комп. (9ХС)
Метчик руч М24 х 2,0 2 шт.комп. (9ХС)
Метчик руч М24 х 3,0 2 шт.комп. (основной, 9ХС)
Метчик руч М27 х 1,0 2 шт.комп. (9ХС)
Метчик руч М27 х 1,5 2 шт.комп. (9ХС)
Метчик руч М27 х 2,0 2 шт.комп. (9ХС)
Метчик руч М27 х 3,0 2 шт.комп. (основной, 9ХС)
Метчик ручной 30 х 0,5 2 шт.комп. (9ХС)

м6, м8, м10, м12, м14, м16, м20, м24

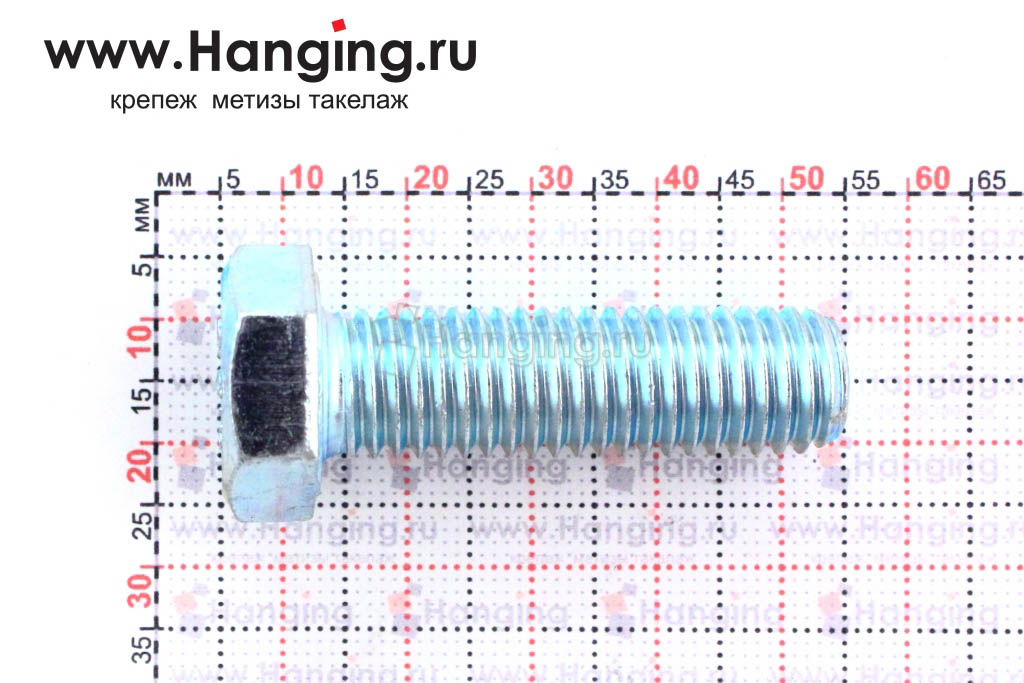

Болт ГОСТ 7798-70: болт с шестигранной головкой класса точности В с диаметром резьбы от 6 до 48 мм.

Импортные аналоги — DIN 933 и DIN 931.

Чертеж болта:

Применяемые марки стали и основные размеры указаны в таблицах:

Таблица 1

Марка стали:	10 кп, 20кп, 10, 20, 35, 40Х, ЗОХР
Класс точности:	В
Класс прочности:	4,8; 5,8; 8,8; 10,9
Поле допуска резьбы:	6g
Аналог:	DIN933, 931, ТУ 14-4-1760-94

Номинальный диаметр резьбы d		болт м6	болт М8	болт М10	болт М12	(14)	болт М16	(18)	болт М20	(22)	болт м24	(27)	болт м30	болт м36	болт м42	болт м48
Шаг резьбы	крупный	1	1,25	1,5	1,75	2		2,5			3		3,5	4	4,5	5
Шаг резьбы	мелкий	—	1	1,25		1,5					2			3
Диаметр стержня d1		6	8	10	12	14	16	18	20	22	24	27	30	36	42	48
Размер «под ключ» S		10	13	16	18	21	24	27	30	34	36	41	46	55	65	75
Высота головки k		4,0	5,3	6,4	7,5	8,8	10,0	12,0	12,5	14,0	15,0	17,0	18,7	22,5	26,0	30,0
Диаметр описанной окружности е, не менее		10,9	14,2	17,6	19,9	22,8	26,2	29,6	33,0	37,3	39,6	45,2	50,9	60,8	71,3	82,6
dw, не менее		8,7	11,5	14,5	16,5	19,2	22,0	24,8	27,7	31,4	33,2	38,0	42,7	51,1	59,9	69,4
hw	не менее	0,15					0,20								0,25
hw	не более	0,6					0,8
Диаметр отверстия в стержне d3		1,6	2,0	2,5	3,2		4,0			5,0			6,3		8,0
Диаметр отверстия в головке d4Н15		2,0	2,5		3,2		4,0							5,0
Расстояние от опорной поверхности до оси отверстия в головке l2js15		2,0	2,8	3,5	4,0	4,5	5,0	6,0	6,5	7,0	7,5	8,5	9,5	11,5	13,0	15,0

Примечание: размеры болтов, заключенные в скобки, применять не рекомендуется.

Тип исполнения оговаривается при размещении заказа в производстве.

Теоретический вес болтов:

Длина болта, мм	Теоретический вес 1000 шт. болтов кг» при номинальном диаметре резьбы d, мм
Длина болта, мм	болт м6	болт М8	болт М10	болт М12	болт м14	болт М16	болт м18	болт М20	болт м22	болт м24	болт м27	болт м30	болт м36	болт м42	болт м48
8	4,306	8,668	—	—	—	—	—	—	—	—	—	—	—	—	—
10	4,712	9,394	16,68	—	—	—	—	—	—	—	—	—	—	—	—
12	5,118	10,120	17,82	—	—	—	—	—	—	—	—	—	—	—	—
14	5,524	10,850	18,96	27,89	—	—	—	—	—	—	—	—	—	—	—
16	5,930	11,570	20,10	29,48	43,98	—	—	—	—	—	—	—	—	—	—
18	6,336	12,300	21,23	31,12	46,21	65,54	—	—	—	—	—	—	—	—	—
20	6,742	13,020	22,37	32,76	48,45	68,49	95,81	—	—	—	—	—	—	—	—
22	7,204	13,520	23,51	34,40	50,69	71,44	99,52	—	—	—	—	—	—	—	—
25	7,871	14,840	25,22	36,86	54,05	75,87	105,10	133,3	—	—	—	—	—	—	—
28	8,537	16,330	26,92	39,32	57,40	80,29	110,60	140,2	—	—	—	—	—	—	—
30	8,981	17,120	28,52	40,96	59,64	83,24	114,30	144,8	193,0	—	—	—	—	—	—
32	9,426	17,910	29,43	42,59	61,87	86,19	118,00	149,4	198,6	237,0	—	—	—	—	—
35	10,090	19,090	31,28	45,34	65,24	90,62	123,60	156,3	207,0	246,9	340,6	—	—	—	—
38	10,760	20,280	33,18	48,00	68,59	95,04	129,20	163,2	215,4	256,9	353,3	—	—	—	—
40	11,200	21,070	34,36	49,78	71,25	97,99	132,90	167,8	221,0	263,5	361,8	474,8	—	—	—
45	12,310	23,040	37,45	54,22	77,30	105,70	142,10	179,4	235,0	280,1	373,0	500,9	—	—	—
50	13,420	25,020	40,53	58,67	83,35	113,60	152,40	190,9	249,0	296,7	404,1	526,9	834,5	—	—
55	14,530	26,990	43,62	63,11	89,39	121,50	162,40	203,7	263,1	313,3	425,3	553,0	872,1	1304	—
60	15,640	28,970	46,70	67,55	95,44	129,40	172,40	216,0	278,9	329,9	446,5	579,0	909,8	1356	—
65	16,760	30,940	49,79	71,99	101,50	137,30	182,40	228,4	293,8	348,8	467,7	605,1	947,4	1407	2009
70	17,870	32,910	52,87	76,44	107,50	145,20	192,40	240,7	308,8	366,5	491,1	631,1	985,0	1458	2076
75	18,980	34,890	55,96	80,88	113,60	153,10	202,40	253,0	323,7	384,3	513,6	659,7	1023,0	1509	2143
80	20,090	36,860	59,04	85,33	119,60	161,00	212,40	265,0	338,6	402,1	536,1	687,5	1061,0	1561	2211
85	21,200	38,840	62,13	89,77	125,70	168,90	222,40	277,7	353,6	419,8	558,6	715,2	1098,0	1612	2278
90	22,310	40,810	65,21	94,20	131,70	176,80	232,40	290,1	368,5	437,6	581,0	743,0	1141,0	1663	2345
95	—	42,790	68,30	98,64	137,80	184,70	242,40	302,4	383,4	455,4	603,5	770,8	1181,0	1715	2412
100	—	44,760	71,38	103,10	143,80	192,60	252,40	314,7	398,3	473,2	626,0	798,5	1221,0	1766	2479
105	—	—	74,47	107,50	149,90	200,50	262,40	327,1	413,3	490,9	648,5	826,3	1261,0	1826	2546
110	—	—	77,55	112,00	155,90	208,40	272,30	339,4	428,2	508,7	671,0	854,1	1301,0	1880	2614
115	—	—	80,63	116,40	162,00	216,30	282,30	351,8	443,1	526,5	693,5	881,8	1341,0	1934	2690
120	—	—	83,72	120,90	168,00	224,20	292,30	364,1	458,1	544,2	716,0	909,6	1381,0	1989	2760
125	—	—	86,80	125,30	174,00	232,10	302,30	376,4	473,0	562,0	738,5	937,4	1421,0	2043	2831
130	—	—	89,89	129,70	180,10	240,00	312,30	388,8	487,9	579,8	761,0	965,2	1461,0	2098	2903
140	—	—	96,06	138,60	192,20	255,80	332,30	413,5	517,8	615,3	806,0	1021,0	1541,0	2207	3045
150	—	—	102,18	147,50	204,30	271,60	352,30	438,1	547,6	650,8	850,1	1076,0	1621,0	2315	3187
160	—	—	108,38	156,40	216,40	287,40	372,30	462,8	577,5	686,4	895,9	1132,0	1701,0	2424	3329
170	—	—	114,58	165,30	228,50	303,20	392,30	487,5	607,4	721,9	940,9	1188,0	1780,0	2533	3471
180	—	—	120,68	174,20	240,60	319,00	412,30	512,2	637,2	757,5	985,9	1243,0	1860,0	2642	3614
190	—	—	126,88	183,10	252,70	333,80	432,30	536,9	667,1	793,0	1031,0	1299,0	1940,0	2751	3756
200	—	—	133,08	191,90	264,70	350,60	452,20	561,5	697,0	828,6	1076,0	1354,0	2020,0	2860	3898
220	—	—	—	209,70	228,90	382,20	492,20	610,9	756,7	899,6	1166,0	1465,0	2180,0	3077	4182
240	—	—	—	227,50	313,10	413,80	532,20	660,3	816,4	970,8	1256,0	1576,0	2340,0	3295	4466
260	—	—	—	245,20	337,60	445,40	572,20	709,6	876,1	1042,0	1346,0	1687,0	2500,0	3513	4751
280	—	—	—	—	361,50	476,90	612,20	759,0	935,9	1113,0	1436,0	1798,0	2660,0	3730	5035
300	—	—	—	—	385,70	508,50	652,20	808,3	995,6	1184,0	1526,0	1910,0	2820,0	3948	5319

Производятся методом холодной высадки на специальных автоматах с последующей накаткой резьбы.

Форма выпуска: деревянные ящики по 50 кг., картонные коробки по 25 кг.

Поставка болтов м6, м8, м10, м12, м14, м16, м20, м24 и других размеров от 100 кг.

болт, высокопрочный болт, крепежные изделия

Конструктивные элементы, таблицы – Стр 2

Наружный диаметр цилиндрической резьбы (рисунок 7) – диаметр воображаемого прямого кругового цилиндра, описанного вокруг вершин наружной (d) или впадин внутренней цилиндрической резьбы (D).

Внутренний диаметр цилиндрической резьбы (рисунок 7) – диа-

метр воображаемого прямого кругового цилиндра, вписанного во впадины наружной (d1) или вершины внутренней цилиндрической резьбы (D1).

Средний диаметр цилиндрической резьбы (dСР) – диаметр вооб-

ражаемого, соосного с резьбой прямого кругового цилиндра, пересекающего профиль резьбы таким образом, что ширина выступов резьбы и ширина впадин оказались равными (рисунок 6).

Номинальный диаметр – диаметр, условно характеризующий размеры резьбы и используемый при её обозначении. (Для большинства резьб в качестве номинального диаметра принимают наружный диаметр резьбы).

Шаг резьбы Р – расстояние по линии, параллельной оси резьбы, между средними точками ближайших одноименных боковых сторон профиля резьбы, лежащими в одной осевой плоскости по одну сторону от оси резьбы. (см. рисунки 4, 5, 6).

Ход резьбы t – расстояние по линии, параллельной оси резьбы, между любой исходной средней точкой на боковой стороне резьбы и средней точкой, полученной при перемещении исходной средней точки по винтовой линии на угол 3600. Ход резьбы характеризует относительное перемещение винта или гайки за один полный оборот (см. рисунки 4, 5). В однозаходной резьбе ход t равен шагу P, t = P; в многозаходной – ход t равен шагу P резьбы, умноженному на число заходов n, t=n P.

Определения и термины конической резьбы:

Параметры конической резьбы задаются в основной плоскости.

Основная плоскость конической резьбы – плоскость, перпендикуляр-

ная к оси резьбы, в которой задаются номинальные размеры наружного, среднего и внутреннего диаметров конической резьбы (рисунок 10).

Наружный диаметр конической резьбы (d, D) – диаметр вообра-

жаемого прямого кругового конуса в основной плоскости или заданном сечении, описанного вокруг вершин наружной или впадин внутренней конической резьбы (рисунок 10).

Внутренний диаметр конической резьбы (d1, D1) – диаметр вооб-

ражаемого прямого кругового конуса в основной плоскости или в заданном сечении, вписанного во впадины наружной или вершины внутренней конической резьбы (рисунок 10).

Длина резьбы l – это длина участка детали, на котором нарезана резьба, включая сбег резьбы и фаску (рисунок 8).

Длина резьбы с полным профилем l1 – это длина участка детали, на котором нарезана резьба, включая фаску (рисунок 8).

Таблица шагов метрической резьбы

| Атланта Удочка

На главную> Таблица шагов метрической резьбы

Таблица шагов метрической резьбы Atlanta Rod

Грубое			штраф
Диаметр		Шаг	Диаметр		Шаг
1-й выбор	2-й выбор	–	1-й выбор	2-й выбор	1-й выбор	2-й выбор
м2	–	0.4	–	–	–	–
M2.5	–	0,45	–	–	–	–
M3	–	0,5	–	–	–	–
M4	–	0,7	–	–	–	–
M5	–	0.8	–	–	–	–
M6	–	1	–	–	–	–
–	M7	1	–	–	–	–
M8	–	1,25	M8	–	1	–
M10	–	1. 5	M10	–	1,25	1
M12	–	1,75	M12	–	1,25	1,5
–	M14	2		M14	1,5	–
M16	–	2	M16	–	1,5	–
–	M18	2.5	M20	M18	1,5	2
M20	–	2,5		–	1,5	2
–	M22	2,5		M22	1,5	2
M24	–	3	M24	–	2	–
–	M27	3		M27	2	–
M30	–	3.5	M30	–	2	–
–	M33	3,5	–	–	–	–
M36	–	4	–	–	–	–
–	M39	4	–	–	–	–
M33	–	4.5	–	–	–	–
–	M45	4,5	–	–	–	–
M39	–	5	–	–	–	–
–	M52	5	–	–	–	–
M56	–	5.5	–	–	–	–

ISO 724 – Метрическая резьба

ISO 724 определяет основные размеры метрической резьбы в соответствии с ISO 261. Размеры относятся к основному профилю в соответствии с ISO 68.

Шаг варьируется от крупного до сверхтонкого, до 5 разные шаги для некоторых размеров. Угол резьбы составляет 60 ^o, а глубина резьбы равна 0.614 х шаг.

Метрическая резьба – более крупная резьба

В таблице ниже указаны некоторые из наиболее часто используемых крупной резьбы до размера M 68. Обратите внимание, что стандарт ISO 724 определяет резьбу до M 300. Таблица ниже не является полной.

¹⁾ Для метрической резьбы шаг – это расстояние между резьбой.

Загрузите и распечатайте таблицу метрических зазоров и метчиков для крупной резьбы

Метрическая резьба – более тонкая резьба

Обычно метрическую мелкую резьбу обозначают заглавной буквой M плюс указание их номинального внешнего диаметра и шага:

M размер x шаг

Пример:

M 10 x 1.5

В таблице ниже указаны обычно используемые более мелкие резьбы до размера M 100. Обратите внимание, что стандарт ISO 724 определяет резьбу до M 300.

Соответствующие стандарты ISO

ISO 68: 1973 Резьба ISO общего назначения – Базовый профиль
ISO 261: 1973 Метрическая резьба ISO общего назначения – Общий план
ISO 262: 1973 Метрическая резьба ISO общего назначения – Выбранные размеры винтов, болтов и гаек
ISO 724: 1993 Метрический винт общего назначения ISO резьба – Основные размеры
ISO 965-1: 1980 Метрическая резьба ISO общего назначения – Допуски – Часть 1: Принципы и основные данные
ISO 965-2: 1980 Метрическая резьба ISO общего назначения – Допуски – Часть 2: Пределы размеры для резьбы болтов и гаек общего назначения – Среднее качество
ISO 965-3: 1980 Метрическая резьба ISO общего назначения – Допуски – Часть 3: Отклонения для конструкционной резьбы
ISO 1502: 1996 Метрическая резьба ISO общего назначения. Калибры и калибры

Резьба, произведенная в соответствии с этим стандартом, взаимозаменяема с резьбой, произведенной в соответствии с метрическим стандартом ANSI / ASME B1.Метрическая резьба 13M: профиль M .

Как идентифицировать метрическую резьбу

Метрическая резьба

имеет много общих характеристик с британской резьбой, поэтому следует соблюдать осторожность при попытке их различить. Во-первых, если метрическая резьба соответствует стандарту DIN 7631, она будет иметь фаску 30 ° на наружной резьбе, как и у наружной резьбы BSPP. Для фитингов в порте метрические фитинги (ISO 9974) также имитируют концы шпилек BSPP (ISO 1179), с той лишь разницей, что это резьба. Фитинги BSPT очень похожи на фитинги с метрическим конусом, хотя метрический конус встречается гораздо реже.Также существуют различия в уплотнительных поверхностях различных типов метрических фитингов, которые могут создавать трудности при попытке идентифицировать.

Для метрической параллельной резьбы измерение наружного диаметра резьбы штангенциркулем в миллиметрах (мм) даст показание точного размера резьбы, но не шага резьбы. Например, показание штангенциркуля 12,03 мм указывает на то, что это, скорее всего, 12-миллиметровая резьба. Однако мы до сих пор не знаем, составляет ли это шаг резьбы 1,0 или 1,5 (или какой-то другой шаг).

Эти шаги необходимо предпринять, чтобы убедиться, что вы успешно определили правильную метрическую резьбу:

Определите, является ли резьба параллельной или конической
Определите шаг резьбы в мм с помощью калибра для резьбы или штангенциркуля (обычно 1,0, 1,5 или 2,0, но существуют и другие размеры)
Определите внешний диаметр резьбы (наружная резьба) или внутренний диаметр (внутренняя резьба) с помощью штангенциркуля.
Найдите ближайшее совпадение на соседней таблице (нить O.D и шаг объединяются в «обозначение резьбы», такое как M12 x 1,5, обозначающее внешний диаметр 12 мм с шагом 1,5 мм)
Если имеется уплотнение или угловая уплотнительная поверхность, используйте их, чтобы определить, какой именно тип метрической арматуры он имеет, на диаграмме на следующей странице.
Чтобы упростить этот процесс, попробуйте Adaptall’s TGK (набор для калибра резьбы).

Таблица характеристик метрической резьбы

Обозначение резьбы	Шаг резьбы (мм)	Наружная резьба O.D (мм)	Внешний диаметр наружной резьбы (дюймы)	Внутренняя резьба I.D (мм)	Внутренний диаметр резьбы (дюймы)
M8 X 1.0	1.0	8,0	0,315	6,9	0,272
M10 X 1.0	1.0	10,0	0,394	8,9	0,35
M10 X 1.5	1,5	10,0	0,394	8,4	0,331
M12 X 1.0	1.0	12,0	0,472	10,9	0,429
M12 X 1,5	1,5	12,0	0,472	10,4	0,409
M14 X 1,5	1.5	14,0	0,551	12,4	0,488
M16 X 1,5	1,5	16,0	0,63	14,4	0,567
M18 X 1,5	1,5	18,0	0,709	16,4	0,646
M20 X 1,5	1,5	20.0	0,787	18,4	0,724
M22 X 1,5	1,5	22,0	0,866	20,4	0,803
M24 X 1,5	1,5	24,0	0,945	22,4	0,882
M26 X 1,5	1,5	26,0	1.024	24,4	0,961
M27 X 2,0	2,0	27,0	1.063	24,8	0,976
M30 X 2,0	2,0	30,0	1,181	27,8	1. 094
M33 X 2,0	2,0	33,0	1,299	30.8	1,213
M36 X 2,0	2,0	36,0	1,417	33,8	1,331
M42 X 2,0	2,0	42,0	1,654	39,8	1,567
M45 X 2,0	2,0	45,0	1.772	42,8	1.685
M48 X 2,0	2,0	48,0	1,89	45,8	1,803
M52 X 2,0	2,0	52,0	2,047	49,8	1,961
M60 X 2,0	2,0	60,0	2,362	57,8	2,276

Если вы определили, что фитинг имеет метрическую резьбу, вам все равно необходимо определить, какая это версия или стиль метрического фитинга.

Метрическая резьба и методы уплотнения

Трубные фитинги DIN

Как упоминалось ранее, трубные обжимные фитинги DIN имеют коническое горло 24 ° на внутренней стороне фитинга с наружной резьбой, что должно четко идентифицировать его как DIN, если также была идентифицирована метрическая резьба. Чтобы определить, к какой серии и размеру трубки принадлежит фитинг, проверьте гайку трубки: большинство производителей указывают серию и размер трубки на самой гайке. Система, используемая для этой маркировки, сочетает СЕРИЮ ТРУБ с ТРУБКОЙ O.D, например: размер 15-миллиметровой трубки в серии L сокращается до L15.

Если серия и размер не указаны на детали, совместите внешний диаметр трубки с метрической меткой резьбы (размер резьбы и шаг резьбы в мм) в таблице, чтобы найти соответствующую серию и размер трубки:

Таблица совместимости компонентов трубок DIN для сверхлегких (LL), легких (L) и тяжелых (S) условий

Серия трубок	Трубка О.D	Метрическая Резьба Выноска	Трубная гайка Деталь #	Резка Кольцо Деталь #	Заглушка для трубки Деталь #	Заглушка для трубки Деталь #
LL Extra Light Duty	4 мм 6 мм 8 мм 10 мм 12 мм	8 мм x 1,0 10 мм x 1,0 12 мм x 1,0 14 мм x 1,0 16 мм x 1,0	5201LL-04 5201LL-06 5201LL-08 5201LL-10 5201LL-12	5202LL-04 5202LL-06 5202LL-08 5202LL-10 5202LL-12
L Легкий Duty	6 мм 8 мм 10 мм 12 мм 15 мм 18 мм 22 мм 28 мм 35 мм 42 мм	12 мм x 1.5 14 мм x 1,5 16 мм x 1,5 18 мм x 1,5 22 мм x 1,5 26 мм x 1,5 30 мм x 2,0 36 мм x 2,0 45 мм x 2,0 52 мм x 2,0	5201L-06 5201L-08 5201L-10 5201L-12 5201L-15 5201L-18 5201L-22 5201L-28 5201L-35 5201L-42	5202-06 5202-08 5202-10 5202-12 5202-15 5202-18 5202-22 5202-28 5202-35 5202-42	5203L-06 5203L-08 5203L-10 5203L-12 5203L-15 5203L-18 5203L-22 5203L-28 5203L-35 5203L-42	5204L-06 5204L-08 5204L-10 5204L-12 5204L-15 5204L-18 5204L-22 5204L-28 5204L-35 5204L-42
S Heavy Duty	6 мм 8 мм 10 мм 12 мм 14 мм 16 мм 20 мм 25 мм 30 мм 38 мм	14 мм x 1.5 16 мм x 1,5 18 мм x 1,5 20 мм x 1,5 22 мм x 1,5 24 мм x 1,5 30 мм x 2,0 36 мм x 2,0 42 мм x 2,0 52 мм x 2,0	5201S-06 5201S-08 5201S-10 5201S-12 5201S-14 5201S-16 5201S-20 5201S-25 5201S-30 5201S-38	5202-06 5202-08 5202-10 5202-12 5202-14 5202-16 5202-20 5202-25 5202-30 5202-38	5203S-06 5203S-08 5203S-10 5203S-12 5203S-14 5203S-16 5203S-20 5203S-25 5203S-30 5203S-38	5204S-06 5204S-08 5204S-10 5204S-12 5204S-14 5204S-16 5204S-20 5204S-25 5204S-30 5204S-38

Фитинги Kobelco

Фитинги Kobelco по сути такие же, как и метрические трубные обжимные фитинги 24 ° DIN по стандарту DIN, однако все размеры резьбы Kobelco имеют резьбу 1.Шаг 5 мм. Все трубные аксессуары для фитингов Kobelco относятся к серии L и полностью взаимозаменяемы. Однако единственные размеры, которые действительно уникальны для Kobelco, перечислены ниже.

Таблица совместимости компонентов Kobelco

Серия трубок	Трубка Внешний диаметр	Метрическая Резьба Выноска	Трубная гайка Деталь #	Резка Кольцо Деталь #	Заглушка для трубки Деталь #	Заглушка для трубки Деталь #
л	22 мм 28 мм 35 мм	30 мм x 1.5 36 мм x 1,5 45 мм x 1,5	5201L-22-30X1,5 5201L-28-36X1,5 5201L-35-45X1,5	5202-22 5202-28 5202-35	9248-22-30 9248-28-36 9248-35-45	9249-22-30 9249-28-36 9249-35-45

Komatsu Фитинги

Фитинги Komatsu

имеют шаг резьбы 1,5 мм во всех размерах и уплотняются через коническое седло 30 ° / 60 °. Если вы идентифицируете метрическую резьбу с носовым конусом, будьте очень осторожны, чтобы отличить, действительно ли это седло конуса 30 ° / 60 ° (Komatsu) вместо 37 ° / 74 ° (GB китайский).

37 ° / 74 ° и китайские метрические фитинги с плоским торцом

Эти фитинги все чаще экспортируются из Китая на тяжелом оборудовании в соответствии с китайскими стандартами. Что определяет эти стандарты, так это то, что они оба используют североамериканские стили уплотнения, но с метрической резьбой. Это включает в себя торцевое уплотнение с кольцевым уплотнением (ORFS) и методы уплотнения с развальцованным седлом 37 ° (JIC), однако резьба UN и SAE заменена на метрическую и не соответствует традиционному шагу резьбы во всех размерах.

Метрическая коническая резьба

Если у вас метрическая коническая резьба, нужно пройти те же начальные шаги для идентификации шага резьбы, что и для параллельной метрической резьбы. Также аналогично параллельной метрической резьбе то, что измерение наружного диаметра покажет фактический размер резьбы (т. Е. Измерение 18,01 мм означает, что это, скорее всего, резьба M18). Однако, чтобы сделать это точно с конической метрической резьбой, необходимо измерить внешний диаметр в третьем ряду резьбы от конца фитинга.

M24 x 2 мм Резьба Метрическая HSS Правосторонний метчик [ABBOTT]: Amazon.com: Industrial & Scientific

Цена:

29 долларов.30 +2,99 $ перевозки

]]>

Технические характеристики изделия

Фирменное наименование	ABBOTT
Направление резания	Правша
Ean	0783024455284
Материал	Быстрорежущей стали
Измерительная система	Метрическая
Кол-во позиций	1
Номер детали	SS69
Код UNSPSC	27110000
UPC	783024455284

Метрические / дюймовые сравнения // Юго-западная сбытовая компания

КРЕПЕЖ МЕТРИЧЕСКИЙ

Гай Авеллон

Нравится вам это или нет, но метрики никуда не денутся, и скоро мы все переведем в метрики.Томас Джефферсон инициировал реформу в свое время, и мы говорим, что «показатели приближаются» с 1975 года. За исключением автомобильной промышленности, больше ничего не изменилось.
США – последняя страна в мире, которая не является исключительным пользователем метрической системы во всем. Мы используем метрическую систему на протяжении десятилетий в фармацевтике, фотографии, химической промышленности, оптике и даже в свечах зажигания.
В качестве единицы измерения длины все основано на метре со сдвигом десятичной точки влево или вправо в зависимости от того, идет ли значение вверх или вниз.

Таким образом, если метр равен 1,00, десятая часть метра равна дециметру на 0,1 м, сантиметр (см) – это одна сотая метра на 0,01 м и миллиметр (мм), или одна тысячная часть метр 0,001м. Следовательно, 1000 мм = 100 см = 1 м. Числа остаются прежними, только смещается десятичная точка. На самом деле это похоже на подсчет сдачи. Следующая единица измерения – 1000, выраженная в километрах (км) или 1000 м.

Интересный факт, связанный с метрическими единицами измерения; все единицы веса, длины и объема связаны между собой.Куб размером 10 см с каждой стороны имеет площадь 1000 кубических сантиметров. Если бы куб был наполнен водой, он вмещал бы 1 литр (1 л или 1000 мл на миллилитр) и весил бы 1000 г (граммов) или 1 кг (килограмм).

Метрические стандарты
Еще несколько десятилетий назад не существовало соглашения о стандартах на метрические крепежные детали из Франции, Италии, Германии, Англии или Японии. DIN (Deutsche Industries Norman) разработал самые полные стандарты любой страны, но по-прежнему существовала потребность в унификации.Была образована ISO (Международная организация по стандартизации).

Стандарты DIN были изменены в соответствии с рекомендациями ISO. Соединенные Штаты координируют свои усилия с ISO через ANSI, Американский национальный институт стандартов. Хотя небольшие отличия все же есть.

Обозначение застежки
Во-первых, при заказе или указании размеров метрической застежки, всем метрическим застежкам предшествует заглавная буква «M». Затем, аналогично тому, как идентифицируются крепежные детали дюймовой серии, указывается диаметр с шагом резьбы, длиной и классом прочности.Например: M12 x 1,5 x 50, винт с шестигранной головкой 10,9. Это говорит о том, что диаметр составляет 12 мм, шаг резьбы – 1,5 мм, а длина – 50 мм. Класс собственности – 10,9.

Шаг резьбы
Пользователи должны знать, что доступны три типа шага резьбы: Стандартная резьба, аналогичная UNC; Тонкая резьба, аналогичная UNF; и японская резьба, которая находится между ними, но используется только на крепежных деталях M10 и M12. Например; Крепеж M10 может иметь шаг резьбы 1.0 мм, 1,25 мм и 1,50 мм.
Идентификация чрезвычайно важна, потому что многие метрические размеры очень близки к дюймовой серии, в которой гайка или крепежный элемент могут быть начаты, но дополнительная затяжка может привести к зачистке резьбы. Например, крепеж ¼ ”-28 имеет диаметр 0,250 дюйма по сравнению с M6, который имеет размер 0,236 дюйма. Разница составляет 0,014 дюйма. Шаг резьбы на M6 составляет 1,0, что примерно эквивалентно 25,6 витков на дюйм по сравнению с 28 TPI для дюймовой застежки. Не большая разница и легко запутаться.
В следующей таблице приведены другие примеры, иллюстрирующие потенциальную опасность смешивания дюймовой и метрической застежки. Полученная в результате сборка будет производить зажимные нагрузки на 25–60% меньше ожидаемых, при условии, что резьба не оборвалась или не начала сниматься, и в этом случае нагрузки будут потеряны почти на 100%.

Дюймовая резьба и метрическая резьба


Дюймовые болты	Метрические гайки
10/32	M5 x 0.8
1/4 ″ -28	M7 x 1,0
5/16 ″ -18	M8 x 1,0
3/8 ″ -16	M10 x 1,5
7/16 ″ -14	M12 x 1,75
1/2 ″ -13	M14 x 2
3/4 ″ -10	M20 x 2,5
3/4 ″ -16	M20 x 1,5
Болты с метрической резьбой	Дюймовые гайки
M12 x 1.25	1/2 ″ -20
M18 x 2,5	3/4 ″ -10
M18 x 1,5	3/4 ″ -16
M24 x 3	1 ″ -8
M24 x 2	1 ″ -12

Классы свойств

Метрическая прочность крепежа называется «класс прочности», а не «класс». Даже в этом случае классы свойств примерно эквивалентны системе оценок SAE. Ниже приведены некоторые примеры.

Метрические марки

Класс собственности	Класс SAE
4,6	1 класс
4,8	1 класс
4,8	2 класс
8,8	5 класс
9,8	На 9% сильнее
10,9	8 класс
11,9	НЕТ
12.9	ASTM A574

Самый простой способ определить класс свойств метрического крепежа, посмотрев на крепеж на предмет числового обозначения. Эти десятичные числа будут нанесены на шестигранную головку или на верхнюю или боковую часть крепежа с головкой под торцевой ключ.

Крепежные детали будут иметь десятичную запятую, гайки – нет. Например, соответствующая гайка крепежа 10.9 будет иметь маркировку «10», а не 10.9.

Автомобильная промышленность США разработала модель 9.8, потому что были некоторые размеры крепежа 8.8, которые не обеспечивали такой же прочности, как SAE Grade 5. Это была комбинация прочности застежки и геометрической формы головки для распределения напряжений.

Одна из самых больших путаниц связана с обозначением класса прочности 8.8. Многие путают это с эквивалентом SAE Grade 8. Разница в прочности на разрыв между 120 и 150 тысячами фунтов на квадратный дюйм может быть катастрофической в критических условиях.

Еще одна деталь, на которую следует обратить внимание для правильной идентификации, – это винт с головкой под торцевой ключ с метрической головкой.В отличие от продуктов с головками под торцевой ключ в США, которые имеют только один класс прочности: от 180 фунтов на квадратный дюйм до ½ дюйма и 170 тысяч фунтов на квадратный дюйм свыше ½ дюйма, изделия с головками под торцевой ключ с метрическими головками подразделяются на три класса прочности; 8,8, 10,9 и 12,9. Так что помните об этом при ремонте европейского оборудования, чтобы розетки надлежащей прочности были заменены на те, которые были разработаны на заводе.

Длина резьбы
DIN 931 и DIN 960 по существу такие же, как требования ISO к длине резьбы; два диаметра плюс 6 мм для крепежа длиной до 125 мм.

Однако в стандартах DIN 933 и DIN 961 крепеж полностью навинчивается на головку независимо от длины.

Размеры гаечных ключей
Многие механики жаловались на то, что им приходилось использовать два гаечных ключа для затягивания головки и гайки крепления такого же размера. К счастью, это происходит только в нескольких размерах. Это происходит из-за принципиальных разногласий между DIN и ISO. Ширина по плоскости (WAF) крепежных элементов DIN на 1 мм больше у M10, M12 и M14, а у M22 на 2 мм меньше.

Оба типа доступны и продаются в США. Так что все зависит от того, какие спецификации использует производитель и кто их распространяет. Компания, закупающая у нескольких дистрибьюторов, может в итоге получить гайки и головки болтов разного размера в одном и том же хранилище.

Метрические размеры гаечных ключей

ГАЙКА	DIN934	ISO
M10	17 мм	16 мм
M12	19 мм	18 мм
M14	22 мм	21 мм
M22	32 мм	34 мм

Момент затяжки, метрическая

Метрический крутящий момент выражается в Ньютон-метре (Н-м).Ньютон – широко используемый термин в физике для обозначения силы, названный в честь ученого сэра Исаака Ньютона. Ньютон равен 0,2248 фунта силы. Сдвинув десятичную запятую на три позиции вправо, мы получим килоньютон (КН) или 224,81 фунта.

Прочность крепления

Мы узнали, что такое различные обозначения классов собственности, но как они соотносятся? Вместо использования «фунтов на квадратный дюйм» (psi) в метрической терминологии используется термин «Паскаль» для обозначения единицы силы.Поскольку эти единицы становятся численно большими, они используют префикс «Мега» для образования «Мега Паскаль» или МПа.

Следовательно, 1 МПа равно 145 фунтам на квадратный дюйм.
МПа x 145 = psi
Psi x 0,0069 = МПа

Также интересно отметить, что номера классов прочности фактически относятся к прочности крепежа. Например; крепеж 8,8 имеет прочность 830 МПа, а крепеж 10,9 – 1040 МПа. Номер в метрическом обозначении – это фактически его предел прочности на разрыв.

Здесь также следует отметить, что, хотя на рынке все еще есть орехи с цифрой «8» для использования с 8.8, ASTM A563M признает только гайку класса прочности 9 для использования с крепежными деталями 8.8 и 9.8. Естественно, он имеет минимальное испытательное нагрузочное напряжение 900 МПа.

Fastenerdata – Метрическая мелкая резьба 200

МЕТРИЧЕСКАЯ МЕЛКАЯ РЕЗЬБА ДВЕ ТАБЛИЦЫ ТАБЛИЦА ДВА СТАНДАРТНОГО ШАГА ПОКАЗАНО

9,008 9,008 M15 900 9 008 M28 9 912 950 61,8 73,508

ISO Метрическая мелкая	Диаметр		905 905 905 Диаметр 905 905 905 Главный шаг 9045 905 Наружная резьба малого диаметра	Внутренняя резьба малого диаметра	Высота резьбы Наружная резьба	Высота резьбы Внутренняя резьба	Сверло для метчика
	P	d = D	r	d2 = D2	d3	D1	h4	h2
M1	0.20	1,0	0,029	0,870	0,755	0,783	0,123	0,108	0,80
M1.1	0,20	1,1	0,029	0,970	0,855	0,883	0,123	0,108	0,90
M1.2	0,20	1,2	0,029	1,070	0,955	0.983	0,123	0,108	1,00
M1,4	0,20	1,4	0,029	1,270	1,155	1,183	0,123	0,108	1,208	M1,6	0,20	1,6	0,029	1,470	1,355	1,383	0,123	0,108	1,40
M1.8	0,20	1,8	0,029	1,670	1,555	1,583	0,123	0,108	1,60
M2	0,25	2,0	0,036	0,25	2,0	0,036	1,693	1,729	0,153	0,135	1,75
M2.2	0,25	2,2	0,036	2.038	1,893	1,929	0,153	0,135	1,95
M2,5	0,35	2,5	0,051	2,273	2,071	2,121	0,215		2,10
M3	0,35	3,0	0,051	2,773	2,571	2,621	0,215	0,189	2.60
M3,5	0,35	3,5	0,051	3,273	3,071	3,121	0,215	0,189	3,10
M4 12	0,50	0,072	3,675	3,387	3,459	0,307	0,271	3,50
M4,5	0,50	4.5	0,072	4,175	3,887	3,959	0,307	0,271	4,00
M5	0,50	5,0	0,072	4,675	4,387			0,271	4,50
M5,5	0,50	5,5	0,072	5,175	4,887	4,959	0.307	0,271	5,00
M6	0,75	6,0	0,108	5,513	5,080	5,188	0,460	0,406	5,20
9 0,75	7,0	0,108	6,513	6,080	6,188	0,460	0,406	6,20
M8	0.75	8,0	0,108	7,513	7,080	7,188	0,460	0,406	7,20
M8	1,00	8,0	0,144	7,350	6,7	0,613	0,541	7,00
M9	0,75	9,0	0,108	8,513	8,080	8.188	0,460	0,406	8,20
M9	1,00	9,0	0,144	8,350	7,773	7,917	0,613	0,541		0,75	10,0	0,108	9,513	9,080	9,188	0,460	0,406	9,20
M10	1.00	10,0	0,144	9,350	8,773	8,917	0,613	0,541	9,00
M10	1,25	10,0	0,180	8,447	8,447	8,447	0,767	0,677	8,80
M11	0,75	11,0	0,108	10,513	10.080	10,188	0,460	0,406	10,20
M11	1,00	11,0	0,144	10,350	9,773	9,917	0,613	9,917	0,613	0,5	M12	1,00	12,0	0,144	11,350	10,773	10,917	0,613	0,541	11.00
M12	1,25	12,0	0,180	11,188	10,466	10,647	0,767	0,677	10,80
M12	8				0,217	11,026	10,160	10,376	0,920	0,812	10,50
M14	1,00	14.0	0,144	13,350	12,773	12,917	0,613	0,541	13,00
M14	1,25	14,0	0,180	13,188	12,466	0,73	0,677	12,80
M14	1,50	14,0	0,217	13,026	12,160	12.376	0,920	0,812	12,50
M15	1,00	15,0	0,144	14,350	13,773	13,917	0,613	0,541	1,50	15,0	0,217	14,026	13,160	13,376	0,920	0,812	13,50
M16	1.00	16,0	0,144	15,350	14,773	14,917	0,613	0,541	15,00
M16	1,50	16,0	0,217	15,026	15,026	0,920	0,812	14,50
M17	1,00	17,0	0,144	16,350	15.773	15,917	0,613	0,541	16,00
M17	1,50	17,0	0,217	16,026	15,160	15,376	0,920	0,812 0	M18	1,00	18,0	0,144	17,350	16,773	16,917	0,613	0,541	17.00
M18	1,50	18,0	0,217	17,026	16,160	16,376	0,920	0,812	16,50
M18			0,289	16,701	15,546	15,835	1,227	1,083	16,00
M20	1,00	20.0	0,144	19,350	18,773	18,917	0,613	0,541	19,00
M20	1,50	20,0	18,35	19,026	18,160	0,926	18,160		0,812	18,50
M20	2,00	20,0	0,289	18,701	17,546	17.835	1.227	1.083	18.00
M22	1.00	22.0	0.144	21.350	20.773	20.917	0.613	0.541	9.00822	1,50	22,0	0,217	21,026	20,160	20,376	0,920	0,812	20,50
M22	2.00	22.0	0.289	20.701	19.546	19.835	1.227	1.083	20.00
M24	1.00	24.0	0.144	23.35017	23.35017	0,613	0,541	23,00
M24	1,50	24,0	0,217	23,026	22.160	22,376	0,920	0,812	22,50
M24	2,00	24,0	0,289	22,701	21,546	21,835	1,227	1,083		M25	1,00	25,0	0,144	24,350	23,773	23,917	0,613	0,541	24.00
M25	1,50	25,0	0,217	24,026	23,160	23,376	0,920	0,812	23,50
M25	25,0		0,289	23,701	22,546	22,835	1,227	1,083	23,00
M27	1,00	27.0	0,144	26,350	25,773	25,917	0,613	0,541	26,00
M27	1,50	27,0	0,217	26,026	25,160	26,026	25,160		0,812	25,50
M27	2,00	27,0	0,289	25,701	24,546	24.835	1.227	1.083	25.00
M28	1.00	28.0	0.144	27.350	26.773	26.917	0,613	0,541	1,50	28,0	0,217	27,026	26,160	26,376	0,920	0,812	26,50
M28	2.00	28,0	0,289	26,701	25,546	25,835	1,227	1,083	26,00
M30	1,00	30,0	0,124	29,350 17900,9	0,613	0,541	29,00
M30	1,50	30,0	0,217	29,026	28.160	28,376	0,920	0,812	28,50
M30	2,00	30,0	0,289	28,701	27,546	27,835	1,227	1,083
M30	3,00	30,0	0,433	28,051	26,319	26,752	1,840	1,624	27.00
M32	1,50	32,0	0,217	31,026	30,160	30,376	0,920	0,812	30,50
M32			0,289	30,701	29,546	29,835	1,227	1,083	30,00
M33	1,50	33.0	0,217	32,026	31,160	31,376	0,920	0,812	31,50
M33	2,00	33,0	0,289	31,701	30,527	1,289	31.701	30,527		1,083	31,00
M33	3,00	33,0	0,433	31,051	29,319	29.752	1,840	1,624	30,00
M35	1,50	35,0	0,217	34,026	33,160	33,376	0,920	0,812		2,00	35,0	0,289	33,701	32,546	32,835	1,227	1,083	33,00
M36	1.50	36,0	0,217	35,026	34,160	34,376	0,920	0,812	34,50
M36	2,00	36,0	0,289	34.70135	1,227	1,083	34,00
M36	3,00	36,0	0,433	34,051	32.319	32,752	1,840	1,624	33,00
M39	1,50	39,0	0,217	38,026	37.160	37,376	0,920	0,812		M39	2,00	39,0	0,289	37,701	36,546	36,835	1,227	1,083	37.00
M39	3,00	39,0	0,433	37,051	35,319	35,752	1,840	1,624	36,00
M40	8		0,217	39,026	38,160	38,376	0,920	0,812	38,50
M40	2,00	40.0	0,289	38,701	37,546	37,835	1,227	1,083	38,00
M40	3,00	40,0	0,433	38,051	36,61952		1,624	37,00
M42	1,50	42,0	0,217	41,026	40,160	40.376	0,920	0,812	40,50
M42	2,00	42,0	0,289	40,701	39,546	39,835	1,227	1,083	3,00	42,0	0,433	40,051	38,319	38,752	1,840	1,624	39,00
M42	4.00	42,0	0,577	39,402	37,093	37,670	2,454	2,165	38,00
M45	1,50	45,0	0,217	44,026	45,0	0,217	44,026		0,920	0,812	43,50
M45	2,00	45,0	0,289	43,701	42.546	42,835	1,227	1,083	43,00
M45	3,00	45,0	0,433	43,051	41,319	41,752	1,840	1,624 0	M45	4,00	45,0	0,577	42,402	40,093	40,670	2,454	2,165	41.00
M48	1,50	48,0	0,217	47,026	46,160	46,376	0,920	0,812	46,50
M48		0,289	46,701	45,546	45,835	1,227	1,083	46,00
M48	3,00	48.0	0,433	46,051	44,319	44,752	1,840	1,624	45,00
M48	4,00	48,0	0,577	45,402	43,09370	45,402	43,093	2,165	44,00
M50	1,50	50,0	0,217	49,026	48,160	48.376	0,920	0,812	48,50
M50	2,00	50,0	0,289	48,701	47,546	47,835	1,227	1,083	3,00	50,0	0,433	48,051	46,319	46,752	1,840	1,624	47,00
M52	1.50	52,0	0,217	51,026	50,160	50,376	0,920	0,812	50,50
M52	2,00	52,0	0,289	50,701	50,701	1,227	1,083	50,00
M52	3,00	52,0	0,433	50,051	48.319	48.752	1.840	1.624	49.00
M52	4.00	52.0	0.577	49.402	47.093	47.670	2.454	9.0021	M55	1,50	55,0	0,217	54,026	53,160	53,376	0,920	0,812	53.50
M55	2,00	55,0	0,289	53,701	52,546	52,835	1,227	1.083	53,00
M55		0,433	53,051	51,319	51,752	1,840	1,624	52,00
M55	4,00	55.0	0,577	52,402	50,093	50,670	2,454	2,165	51,00
M56	1,50	56,0	0,217	55,026		54,1	0,812	54,50
M56	2,00	56,0	0,289	54,701	43,546	53.835	1.227	1.083	54.00
M56	3.00	56.0	0.433	54.051	52.319	52.752	1.840	1.624	9 53.008	4,00	56,0	0,577	53,402	51,903	51,670	2,454	2,165	52,00
M58	1.50	58,0	0,217	57,026	56,160	56,376	0,920	0,812	56,50
M58	2,00	58,0	559	56,701	56,701	1,227	1,083	56,00
M58	3,00	58,0	0,433	56,051	54.319	54.752	1.840	1.624	55.00
M58	4.00	58.0	0.577	55.402	53.093	53.670	2.454	9000 21	M60	1,50	60,0	0,217	59,026	58,160	58,376	0,920	0,812	58.50
M60	2,00	60,0	0,289	58,701	57,546	57,835	1,227	1,083	58,00
M60		60		0,433	58,051	56,319	56,752	1,840	1,624	57,00
M60	4,00	60.0	0,577	57,402	55,093	55,670	2.454	2,165	56,00
M62	1,50	62,0	0,217	61,026	60,1	0,812	60,50
M62	2,00	62,0	0,289	60,701	59,546	59.835	1.227	1.083	60.00
M62	3.00	62.0	0.433	60.051	58.319	58.752	1.840	1.624	59.00812	4,00	62,0	0,577	59,402	57,093	57,670	2,454	2,165	58,00
M64	1.50	64,0	0,217	63,026	62,160	62,376	0,920	0,812	62,50
M64	2,00	64,0	0,289	62.70135	1,227	1,083	62,00
M64	3,00	64,0	0,433	62,051	60.319	60.752	1.840	1.624	61.00
M64	4.00	64.0	0.577	61.402	59.093	59.670	2.4512		9.670	M65	1,50	65,0	0,217	64,026	63,160	63,376	0,920	0,812	63.50
M65	2,00	65,0	0,289	63,789	62,546	62,835	1,227	1,083	63,00
M65				0,433	63,051	61,319	61,752	1,840	1,624	62,00
M65	4,00	65.0	0,577	62,402	60,093	60,670	2,454	2,165	61,00
M68	1,50	68,0	0,217	67,026	66,0 21,19	0,812	66,50
M68	2,00	68,0	0,289	66,701	65,546	65.835	1.227	1.083	66.00
M68	3.00	68.0	0.433	66.051	64.319	64.752	1.840	1.624	65.008	4,00	68,0	0,577	65,402	63,093	63,670	2,454	2,165	64,00
M70	1.50	70,0	0,217	69,026	68,160	68,376	0,920	0,812	68,50
M70	2,00	70,0	0,289	68,201		1,227	1,083	68,00
M70	3,00	70,0	0,433	68,051	66.319	66.752	1.840	1.624	67.00
M70	4.00	70.0	0.577	67.402	65.093	65.670	2.454			M70	6,00	70,0	0,866	66,103	62,639	63,505	3,681	3,248	64.00
M72	1,50	72,0	0,217	71,026	70,160	70,376	0,920	0,812	70,50
M72		0,289	70,701	69,546	69,835	1,227	1,083	70,00
M72	3,00	72.0	0,433	70,051	68,319	68,752	1,840	1,624	69,00
M72	4,00	72,0	0,577	69,402	67,093	67,093	2,165	68,00
M72	6,00	72,0	0,866	68,103	64,639	65.505	3,681	3,248	66,00
M75	1,50	75,0	0,217	74,026	73,160	73,376	0,920	0,812
	M75	2,00	75,0	0,289	73,701	72,546	72,835	1,227	1,083	73,00
M75	3.00	75.0	0.433	73.051	71.319	71.752	1.840	1.624	72.00
M75	4.00	75.0	0.577	72.402	2.454	2,165	71,00
M75	6,00	75,0	0,866	71,103	67.639	68,505	3,681	3,248	69,00
M76	1,50	76,0	0,217	75,026	74,160	74,376	0,920	0,812	74,376	M76	2,00	76,0	0,289	74,701	73,546	73,835	1,227	1,083	74.00
M76	3,00	76,0	0,433	74,051	72,319	72,752	1,840	1,624	73,00
M76
M76				0,577	73,402	71,093	71,670	2,454	2,165	72,00
M76	6,00	76.0	0,866	72,103	68,639	69,505	3,681	3,248	70,00
M80	1,50	80,0	0,217	79,026	7820	79,026	7820		0,812	78,50
M80	2,00	80,0	0,289	78,701	77,546	77.835	1,227	1,083	78,00
M80	3,00	80,0	0,433	78,051	76,319	76,752	1,840	1,624	9 77,008	4,00	80,0	0,577	77,402	75,093	75,670	2,454	2,165	76,00
M80	6.00	80,0	0,866	76,103	72,639	73,505	3,681	3,248	74,00
M85	2,00	85,0	0,289	83,701	85,0	0,289	83,701		1,227	1,083	83,00
M85	3,00	85,0	0,433	83,051	81.319	81.752	1.840	1.624	82.00
M85	4.00	85.0	0.577	82.402	80.093	80.670	2.454		80.670	2.454			M85	6,00	85,0	0,866	81,103	77,639	78,505	3,681	3,248	79.00
M90	2,00	90,0	0,289	88,701	87,546	87,835	1,227	1,083	88,00
M90			0,433	88,051	86,319	86,752	1,840	1,624	87,00
M90	4,00	90.0	0,577	87,402	85,093	85,670	2,454	2,165	86,00
M90	6,00	90,0	0,866	86,103	82,69	0,328	84,00
M95	2,00	95,0	0,289	93,701	92,546	92.835	1.227	1.083	93.00
M95	3.00	95.0	0.433	93.051	91.319	91.752	1.840	1.624	92.008		4,00	95,0	0,577	92,402	90,093	90,670	2,454	2,165	91,00
M95	6.00	95,0	0,866	91,103	87,639	88,505	3,681	3,248	89,00
M100	2,00	100,0	0,289	2,00	100,0	0,289	970012		1,227	1,083	98,00
M100	3,00	100,0	0,433	98,051	96.319	96.752	1.840	1.624	97.00
M100	4.00	100.0	0.577	97.402	95.093	95.670	2.454	9000.00	M100	6,00	100,0	0,866	96,103	92,639	93,505	3,681	3,248	94.00

Метрическая мелкая резьба

Метрическая мелкая крепежная деталь Резьба

Резьбовые крепежные детали, болты, гайки, винты и крепежные детали с метрической мелкой резьбой

900 M22

905IT
	F	E	I	X	Z
DIA	FINE	Extra FINE	INTER
M6	0,30	0,20
M6	0,75	0,70	0,80	0,50
M8	1,00	0,75		0,50
M9	1,00	0,75
M10	1,25	1,00		0.75	1,12
M11	1,00
M12	1,25	1,00	1,50
M14	1,50
M15	1,50	1,00
M16	1.50	1,00	1,75
M18	1,50	1,00	2,00
M20	1,50	1,00				1,50	1,00
M24	2,00	1,50	2,50	1.00
M26	1,50
M27	2,00	1,00
M30	2,00				1,50
M33	2,00	1,50	3,00
M35	1.50
M36	3,00	2,00		1,50
M40	3,00	1,50
3,00	2,00
M48	3,00
M50	2.00	1,50
M60		2,00
M64	4,00
	M70	2,00
M75		2,00
M80	3.00	2,00	4,00	1,50	1,00
M90	6,00	2,00	4,00

Woodstock Промышленные материалы | Размеры болта :: w3layouts

Болты с шестигранной головкой DIN 931

Мы поставляем болты с шестигранной головкой из следующих материалов:

Марки стали	8.8, 10,9 и 12,9
Нержавеющая сталь	A2 классы 50, 70 и 80	A4 классы 50, 70 и 80

Болты также могут быть изготовлены по специальному заказу из любого материала.
* Указанная длина резьбы является ориентировочной для болтов менее 125 мм. Для болтов длиной более 125 мм и короче 200 мм добавьте еще 6 мм резьбы. Для болтов 200 мм и более добавьте 19 мм к указанной длине резьбы.

Диаметр (d)	Шаг	Длина резьбовой части * (б)	Глубина головы (тыс.)	По квартирам
M4	0,7 мм	14 мм	2.8 мм	7 мм
M5	0,8 мм	16 мм	3,5 мм	8 мм
M6	1,0 мм	18 мм	4 мм	10 мм
M7	1.0 мм	20 мм	4,8 мм	11 мм
M8	1,25 мм	22 мм	5,3 мм	13 мм
M10	1,5 мм	26 мм	6.4 мм	17 мм
M12	1,75 мм	30 мм	7,5 мм	19 мм
M14	2 мм	14 мм	8,8 мм	22 мм
M16	2 мм	38 мм	10 мм	24 мм
M18	2.5 мм	42 мм	11,5 мм	27 мм
M20	2,5 мм	46 мм	12,5 мм	30 мм
M22	2,5 мм	50 мм	14 мм	32 мм
M24	3.0 мм	54 мм	15 мм	36 мм
M27	3,0 мм	54 мм	15 мм	41 мм
M30	3,5 мм	66 мм	18.7 мм	46 мм
M33	3,5 мм	72 мм	21 мм	50 мм
M36	4 мм	78 мм	22,5 мм	55 мм
M39	4 мм	84 мм	25 мм	60 мм
M42	4. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики 2019 © Все права защищены. Карта сайта
