Резьба UNC и резьба UNF. Диаметр под резьбу UNC, UNF.

На некоторых Российских предприятиях резьба UNC, UNF имеет широкое применение, для изготовления различных деталей. В первую очередь это может быть связано с зарубежными заказами, так как

резьба UNC, UNF это международный стандарт и применяется в Европе, а в частности США. В России резьбу UNC UNF называют дюймовая резьба.

Профиль резьбы UNC, UNF такой же, как и в метрической резьбе 60°, но размеры резьбы считаются в дюймах.

UNC – крупная резьба

UNF – мелкая резьба

Ниже представлены таблицы с подробными размерами резьбы и диаметром под нарезаемую резьбу.

Унифицированная крупная резьба UNC
Обозначение резьбыНаружный диаметр, дюймНаружный диаметр, ммДиаметр сверла под резьбу, ммЧисло ниток на дюймШаг нарезаемой резьбы, мм
N 1 - 64 UNC0,0731,8541,5640,397
N 2 - 56 UNC0,0862,1841,8560,453
N 3 - 48 UNC0,0992,5152,1480,529
N 4 - 40 UNC0,1122,8452,35400,635
N 5 - 40 UNC0,1253,1752,65400,635
N 6 - 32 UNC0,1383,5052,85320,794
N 8 - 32 UNC0,1644,1663,5320,794
N 10 - 24 UNC0,194,8264241,058
N 12 - 24 UNC0,2165,4864,65241,058
1/4" - 20 UNC0,256,355,35201,27
5/16" - 18 UNC0,3137,9386,8
18
1,411
3/8" - 16 UNC0,3759,5258,25161,587
7/16" - 14 UNC0,43811,1129,65141,814
1/2" - 13 UNC0,512,711,15131,954
9/16" - 12 UNC0,56314,28812,6122,117
5/8" - 11 UNC0,62515,87514,05112,309
3/4" - 10 UNC0,7519,0517102,54
7/8" - 9 UNC0,87522,2252092,822
1" - 8 UNC125,422,2583,175
1 1/8" - 7 UNC1,12528,57525,6573,628
1 1/4" - 7 UNC
1,2531,7528,8573,628
1 3/8" - 6 UNC1,37534,92531,5564,233
1 1/2" - 6 UNC1,538,134,764,233
1 3/4" - 5 UNC1,7544,4540,455,08
2" - 4 1/2 UNC250,846,34,55,644
2 1/4" - 4 1/2 UNC2,2557,1552,654,55,644
2 1/2" - 4 UNC2,563,558,546,35
2 3/4" - 4 UNC2,7569,8564,7546,35
3" - 4 UNC376,271,146,35
3 1/4" - 4 UNC
3,25
82,5577,4546,35
3 1/2" - 4 UNC3,588,983,846,35
3 3/4" - 4 UNC3,7595,2590,1546,35
4" - 4 UNC4101,696,546,35



Унифицированная мелкая резьба UNF

Обозначение резьбыНаружный диаметр, дюймНаружный диаметр, ммДиаметр сверла под резьбу, ммЧисло ниток на дюймШаг нарезаемой резьбы, мм
N 0 - 80 UNF0,061,5241,25800,317
N 1 - 72 UNF0,0731,8541,55720,353
N 2 - 64 UNF
0,0682,1841,9640,397
N 3 - 56 UNF0,0992,5152,15560,453
N 4 - 48 UNF0,1122,8452,4480,529
N 5 - 44 UNF0,1253,1752,7440,577
N 6 - 40 UNF0,1383,5052,95400,635
N 8 - 36 UNF0,1644,1663,5360,705
N 10 - 32 UNF0,194,8264,1320,794
N 12 - 28 UNF0,2165,4864,7280,907
1/4" - 28 UNF0,256,355,5280,907
5/16" - 24 UNF0,3137,9386,9241,058
3/8" - 24 UNF0,3759,5258,5241,058
7/16" - 20 UNF0,43811,1129,9201,27
1/2" - 20 UNF0,512,711,5201,27
9/16" - 18 UNF0,56314,28812,9181,411
5/8" - 18 UNF0,62515,87514,5181,411
3/4" - 16 UNF0,7519,0517,5161,587
7/8" - 14 UNF0,87522,22520,4141,814
1" - 12 UNF125,423,25122,117
1 1/8" - 12UNF1,12528,57526,5
12
2,117
1 1/4" - 12 UNF1,2531,7529,5122,117
1 3/8" - 12 UNF1,37534,92532,75122,117
1 1/2" - 12 UNF1,538,136122,117



Крепежные резьбы типы и основная терминология США. Американские и канадские крепежные резьбы. Классы резьб

Крепежные резьбы типы и основная терминология США.  Американские и канадские крепежные резьбы. Классы резьб.

Отличается ли американская крепежная резьба от метрической.

Да, поскольку самая популярная резьба на территории США и Канады – дюймовая цилиндрическая резьба UNF/UTS (Unified Thread Standard). Ее еще называют американской крепежной резьбой. И угол при вершине 60˚ и высота профиля полностью соответствуют метрической резьбе, но все размеры резьбы -дюймовые.

Как и метрическая резьба, резьба одного диаметра может иметь различный шаг:

  •  с крупным шагом UNC (Unified Coarse)  - часто встречается
  •  с мелким шагом UNF (Unified Fine) -часто встречается
  •  мелкая резьба для специальных областей применения UNEF (Unified Extra Fine) - довольно редкая
  •  специализированная дюймовая цилиндрическая резьба UNS (Unified Special), которая является одним из типов резьбы UTS (Unified Thread Standard) - довольно редкая.

Наименования и обозначения американской крепежной дюймовой резьбы.

Каждому диаметру присвоен свой номер, а для определенных диаметров есть и свои размеры шага резьбы. Шаг резьбы в американских стандартах – это число полных витков резьбы, которые помещаются на 1 дюйме (TPI). Шаг может быть крупнее (резьба UNC - Coarse) или мельче (резьба UNF - Fine). Чем крупнее шаг, тем меньше витков будет у резьбы на 1 дюйм. Существуют специальные таблицы, которые помогут сориентироваться в непривычной для российских потребителей американской системе.

Таблица номеров и параметров резьб UNC и резьбы UNF:

Справочно: Таблица соответствия различных типов резьб общемашиностроительного, нефтяного и газового сортаментов

Номинальный размер Наружный диаметр (мм.) UNC, TPI = ниток на дюйм UNF, TPI = ниток на дюйм
№0

Метчик UNF/UNC - применение, особенности, конструкция, ГОСТ

Дюймовая резьба UNF/UNC – это американский стандарт, широко используемый не только в США и Канаде, но и в других странах мира.  В России она менее популярна, чем метрическая, тем не менее, с ней часто приходится сталкиваться при ремонте импортируемых машин и оборудования. Соответственно востребован и резьбонарезной инструмент, в том числе метчики UNF/UNC для глухих и сквозных отверстий.

Особенности резьбы

Дюймовая резьба UNF/UNC является правосторонней и имеет угол при вершине 60°. UNC – это резьба с крупным шагом, UNF – с мелким. Основные параметры резьбы:

  • d (D) – наружный диаметр;
  • dp (Dp) – средний диаметр резьбы;
  • di (Di) – внутренний диаметр;
  • n – шаг или количество ниток на дюйм.

Диаметры и другие параметры резьб представлены в размещенных ниже таблицах.

Крупная резьба UNC

Мелкая резьба UNF

Одним из основных отличий от метрической является определение шага резьбы. В UNF/UNC. как и в других дюймовых стандартах, шаг равен количеству витков на один дюйм, а не расстоянию между витками как в метрической. Стандарт предусматривает две формы резьбы – с плоской впадиной (UN) и радиусной впадиной (UNR), и три класса точности -1А, 2А, 3А, 1В, 2В, 3В. Метчики выпускаются под классы точности 1В, 2В, 3В которые относятся к внутренним резьбам. Класс 1В является наиболее грубым и применяется для быстрой сборки даже с частично нарушенными витками. Класс 2В – это резьба общего назначения, 3В – наиболее жесткий стандарт с минимальным зазором в соединении.

Конструкция инструмента

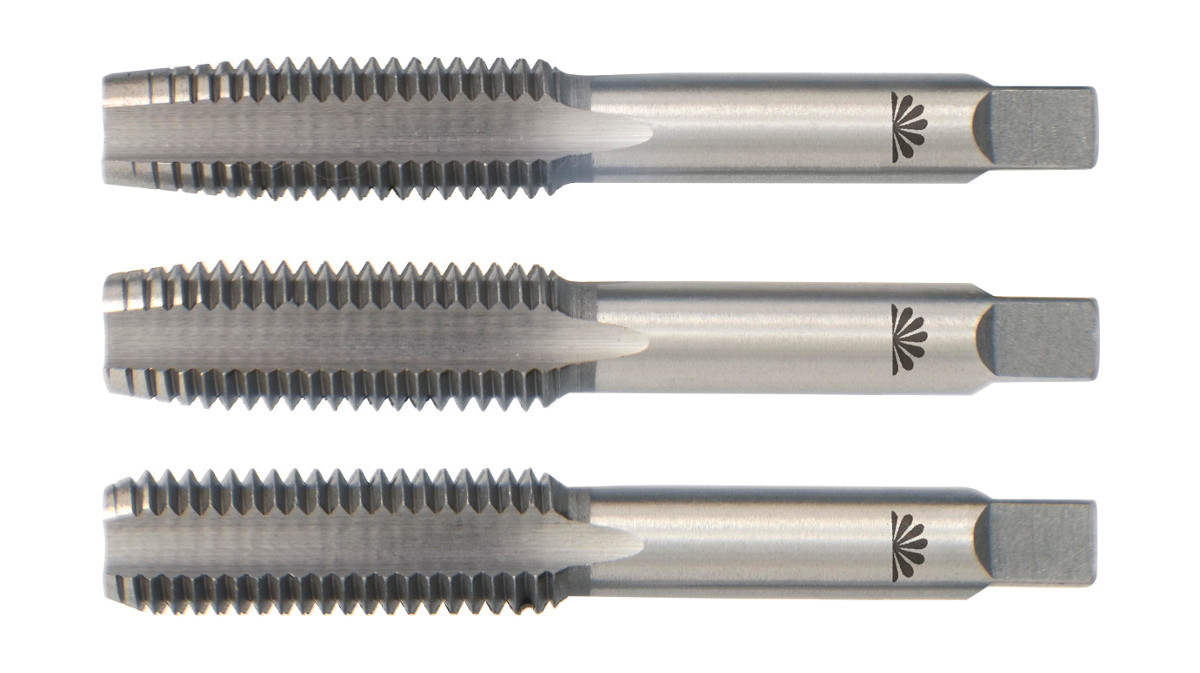

Метчик UNF/UNC представляет собой винт со стружечными канавками и соответствующей заточкой переднего, заднего и других углов. Основными элементами инструмента являются режущая (заборная) и калибрующая части, канавки для удаления стружки. Режущая часть изготовлена из быстрорежущей марки стали или твердого сплава. Для ручного использования или установки в патрон имеется соответствующий хвостовик.

Достоинством инструмента является простота и технологичность конструкции, а также высокая точность нарезки и возможность работы за счет самоподачи. Сложностью является  необходимость приложения больших сил резания и сил трения, трудности с удалением стружки.

В зависимости от конструкции метчики UNF/UNC подразделяются на:

  • ручные или слесарные;
  • машино-ручные;
  • машинные;
  • гаечные и другие.

Основные правила нарезки

  • Для правильной нарезки дюймовой или метрической резьбы необходимо придерживаться следующих рекомендаций:
  • Точно подобрать сверло требуемого диаметра. Диаметры отверстий для нарезки резьб UNF и UNC указаны в таблицах выше.
  • Просверлить отверстие строго под прямым углом к плоскости.
  • Нарезку производить возвратно-поступательными движениями. После двух оборотов вперёд совершать оборот назад для удаления стружки.
  • При наличии в комплекте двух или трех метчиков проход осуществлять строго по номерам – сначала черновым первым номером, затем вторым.
  • Желательно использовать смазку для снижения силы трения.

Действующий стандарт

Резьбы UNC, UNF, UN, UNEF, UNS регулирует американский стандарт ANSI/ASME B 1.1 Угол профиля составляет 60° Для других типов дюймовых резьб действуют стандарты DIN ISO 228, BS 84, ANSI B.1.20.1 и DIN 40 430.

Дюймовая резьба

Дюймовый крепеж уже давно не новость в нашей стране. Он широко применяется и в строительстве, и в промышленности, и в быту (например, в персональных компьютерах).

Правила обозначения дюймового крепежа

Рассмотрим их на конкретном примере - болт с шестигранной головкой 1/2” – 13UNC x 1 3/4”

Диаметр резьбы Шаг резьбы Длина болта
1/2” - размер в дюймах (полдюйма)
Напоминаем:
1 дюйм = 2,54 см
13 – в изделиях с дюймовой резьбой
эта цифра подразумевает количество витков на дюйм
1 3/4” - длина в дюймах

Важный момент: Размер (диаметр) резьбы (мелкая или крупная) задается числом и/или частями дюйма, за исключением диаметров трубной резьбы меньших 1/4 дюйма (за унифицированными диаметрами до 1/4” закреплены номера от №0 до №12).

Наружный диаметр, размер в дюймах и миллиметрах. Шаг резьбы Диаметр сверла
UNC
UNF
UNC
UNF
United coarse – резьба c крупным шагом United fine – резьба с мелким шагом gauge (калибр) / размер в дюймах" / размер в миллиметрах gauge (калибр) / размер в дюймах" / размер в миллиметрах
№0
0.0600” / 1,524мм
6480 3/64"
№1
0.0730” / 1,8542мм
6472#53
0.0595” / 1,511мм
#53
0.0595” / 1,511мм
№2
0.0860” / 2,1844мм
5664#50
0.070” / 1,778мм
#50
0.070” / 1,778мм
№3
0.0990”/ 2,5146мм
4856#47
0.0785” / 1,994мм
#45
0.082” / 2,083мм
№4
0.1120” / 2,8448мм
4048#43
0.089” / 2,261мм
#42
0.0935” / 2,375мм
№5
0.1250” / 3,1750мм
4044#38
0.1015” / 2,578мм
#37
0.104” / 2,642мм
№6
0.1380” / 3,5052мм
3240#36
0.1065” / 2,705мм
#33
0.113” / 2,870мм
№8
0.1640” / 4,1656мм
3236#29
0.136” / 3,454мм
#29
0.136” / 3,454мм
№10
0.1900” / 4,8260мм
2432#25
0.1495” / 3,797мм
#21
0.159” / 4,039мм
№12
0.2160” / 5,4864мм
2428#16
0.177” / 4,496мм
#14
0.182” / 4,623мм
1/4” / 6,3500мм2028#7
0.201” / 5,105мм
#3
0.213” / 5,410мм
5/16” / 7,9375мм1824F
0.257” / 6,528мм
I
0.272” / 6,909мм
3/8” / 9,5250мм16245/16”Q
0.332” / 8,433мм
7/16” / 11,1125мм1420U
0.368” / 9,347мм
25/64”
1/2” / 12,700мм132027/64”29/64”
9/16” / 14,2875мм121831/64”33/64”
5/8” / 15,8750мм111817/32”37/64”
3/4” / 19,0500мм101621/32”11/16”
7/8” / 22,2250мм91449/64”13/16”
1” / 25,4000мм8127/8”59/64”

Сразу отметим, что американская цилиндрическая дюймовая резьба отличается от метрической, и использовать крепежные изделия с одним типом резьбы взамен другого типа резьбы просто не получится. Если крепление подразумевает винтовое соединение, то к отверстиям с дюймовой резьбой необходимо подбирать такие же винты, а болты того или другого типа резьбы должны комплектоваться гайками такого же типа.

Например, болту с шестигранной головкой 1/2” – 13UNC x 1 3/4” в метрической системе близок по параметрам болт М12, однако, как вы можете увидеть на рисунках, друг друга они не замещают.

болт с дюймовой резьбой болт с метрической резьбой

Диаметры отверстий и стержней под нарезание дюймовой резьбы американского стандарта.

Стандарт ANSI

Резьбовые детали по стандартам ANSI


Рост интереса к крепежным деталям с «дюймовой» резьбой во многом обусловлен появлением на отечественном рынке огромного числа приборов и машин, при сборке которых применены крепежные детали американских стандартов ANSI и SAE.
Достаточно указать на существующий парк персональных компьютеров и игровых автоматов, чтобы понять масштаб применения в них крепежных деталей. Да и при обслуживании легкового автотранспорта зарубежного производства (американских и японских фирм) пользователь неизбежно сталкивается с проблемой приобретения дюймового крепежа.



Наружный диаметр (мм.)Шаг резь6ы
НоминальныйUNCUNF
paзмepНиток наНиток на

дюймдюйм
№01,5246480
№11,7786472
№22,1845664
№32,5154856
№42.8454048
№53,1754044
№63,5053240
№84,1653236
№104,8262132
№125.1S62428
1/46,352028
5/167,9371824
3/89.5251624
7/1611.1131420
1/212,71320

Прежде всего обратимся к правилам обозначения дюймового крепежа, т.к. они существенно отличаются от принятой в России метрической системы стандартов на крепежные детали. В США для описания крепежной детали применяют две системы стандартов: для материалов и механических свойств крепежа - одна, например ASTM, другая – ANSI,-- для описания размеров и геометрии резьбы. Т.к. в этих системах приняты в качестве единиц измерения длины - дюйм, а силы - фунт, то чтение обозначения крепежной детали вызывает определенные трудности для наших покупателей. Поэтому размер (диаметр) резьбы задаётся числом и/или частями дюйма, например: 1/4, 1 1/2, таким же образом задаются все линейные размеры крепежной детали, за исключением диметров резьбы меньше дюйма. Американские стандарты за каждым из размеров резьбы закрепляет соответствующий номер по правилу, представленному в соответствующей таблице. В этой же таблице приведены размеры шага резьбы для каждого ее номера (диаметра). В отличие от метрической системы, шаг задаётся опосредованно - через количество полных витков резьбы, размещающихся на отрезке длиной в один дюйм. Очевидно, для одного и того же диаметра резьбы различают резьбы с крупным (UNC) и мелким (UNF) шагами, при этом мелкая резьба задается большим числом витков резьбы на дюйм.


Пример: болт с шестигранной головкой ½ - 13 х 1 ¾, где первое число – диаметр резьбы, второе – шаг резьбы (13 витков на дюйм), третье – длина болта. Близкий по размерам метрический болт – М12 – 45 с шагом -1,75 мм не является аналогом дюймового и не может быть использован в качестве замены в винтовом соединении, а в болтовом - только вместе с метрической гайкой М12.


Метрические крепежные элементы (болты, гайки, отдельные виды винтов) имеют маркировку, позволяющую определить тип и механические свойства материала крепежной детали, например: маркировка на головке болта по DIN 931 имеет вид – 8.8, что означает применение углеродистой стали для изготовления болта, а класс прочности позволяет определить значение предельно допустимых рабочих нагрузок.
Дюймовый крепеж имеет более сложную систему маркировки, не позволяющую без использования специальных таблиц определить механические свойства крепежной детали и марку материала. Например, американский класс прочности
Grade 5 соответствует метрическому 8.8 для болтов из углеродистой стали, а маркировка на головке болта представляет собой 6 радиальных рельефных линий.
Кроме традиционных болтов, винтов и гаек с дюймовой резьбой значительный интерес представляют винты (SEMS) и гайки (KEP) в сборе с пружинной шайбой, а также винты с внутренним шестигранником и прочностью, эквивалентной 12.9.

Вопросы-ответы

Можете ли вы поставить крепеж с дюймовой резьбой?
Можете ли вы поставить дюймовый крепеж мелких диаметров?
Можно ли приобрести несколько штук дюймового крепежа?
Срок поставки дюймового крепежа?
Можно ли сократить сроки поставки дюймового крепежа?
Сколько составляет минимальная партия для заказных позиций дюймового крепежа?
Сколько составляет минимальная партия для складских позиций дюймового крепежа?
Чем отличается американская резьба UNC от UNF?
Чем отличается американская резьба UNC от BSW?
Как правильно определить соответствие размеры в дюймах – миллиметрам?
Как измерить длину изделия?
Как узнать шаг дюймового изделия?
Можете ли вы изготовить дюймовый крепеж по чертежам?

В данном разделе Вы можете задать вопрос нашим специалистам и в короткий срок получить необходимую информацию. Для получения ответа, воспользуйтесь формой в диалоговом окне внизу этой страницы.

Можете ли вы поставить крепеж с дюймовой резьбой?

Да. Мы является представителями заводов-изготовителей дюймового крепежа Англии, Канады, Америки, Германии. В нашем ассортименте на складе в г. Санкт-Петербурге поддерживаются самые востребованные позиции с дюймовой резьбой, такие как: болты, винты, гайки, шайбы, гровера. Если ваша позиция является заказной, мы обязательно поставим ее для Вас. Относительно сроков поставки и цен смотрите в соответствующем разделе.

Можете ли вы поставить дюймовый крепеж мелких диаметров?

Данные размеры начиная от #1 (1,854 мм) до #12 (5,436мм) компания ТК Метизы может поставить для Вас под заказ. Срок исполнения данных позиций будет около 4-6 недель.
Минимальная упаковка в среднем составляют для таких диаметров – 200 штук.
Крепеж с мелкими диаметрами может быть представлен в виде винтов с полукруглой головой (так называемые компьютерные винтики с дюймовой резьбой), с потайной головой, с цилиндрической, в виде болтов с шестигранной головой, а также гайки и шайбы к ним. Материал в котором они могут быть выполнены – от черных (без покрытия либо черного цвета) до цветного и нержавеющего металла.

Можно ли приобрести несколько штук дюймового крепежа?

Можно приобрести дюймовый крепеж поштучно при условии, что это большие размеры -диаметр до 1" и выше и данная продукция будет заказная со сроком поставки 4-6 недель.
Если это позиции со стандартными размерами (как складские, так и заказные), они отпускаются кратно минимальной упаковке, которая варьируется в зависимости от размеров.

Срок поставки дюймового крепежа?

Если позиции, которые Вам требуются – это американская резьба дюймового крепежа со стандартным крупным шагом DIN 933 / DIN 931 / DIN 934 / DIN 125 / DIN 127 / DIN 912, то данные позиции мы стараемся поддерживать на складе в г. Санкт-Петербурге, если на данный момент какие-то размеры данных DINов закончились, срок поставки их будет осуществлять 2,5 недели.

Если Вам требуются дюймовый крепеж с мелким шагом резьбы, либо с британской резьбой BSW и BSF (мелкий шаг британской резьбы), дюймовый такелаж, винты, самоконтрящиеся гайки и болты, откидные болты с дюймовой резьбой UNC UNF BSW BSF, штанга, шпильки, крепеж больших и малых диаметров, дюймовый крепеж из цветного, нержавеющего, титанового, высокопрочного металла, либо со специальным покрытием – срок поставки таких позиций с дюймовой резьбой будет составлять 4-6 недель до склада в г. Санкт-Петербурге.

Можно ли сократить сроки поставки дюймового крепежа?

При условии единовременного заказа с большим объемом и его наличием в готовом виде на складе завода-изготовителя, сроки могут быть сокращены с 4-6 недель, до 3-4 недель. Заказ должен при этом составлять не менее 150 000 руб. Во всем остальных случаях возможности сокращения сроков поставки нет.

Сколько составляет минимальная партия для заказных позиций дюймового крепежа?

Для размеров от №1 до 3/4" – мин. партия составляет 200 штук
Для размеров от 7/8" до 1" – мин партия составляет 100 штук Для размеров от 1" до 3" – товар можно заказать поштучно.

Сколько составляет минимальная партия для складских позиций дюймового крепежа?

Для размеров от 1/4" до 1/2" - мин партия составляет 200 штук,
Для размеров от 1/2" до 3/4" - мин партия составляет 100 штук.

Чем отличается американская резьба UNC от UNF?

Резьба UNC - это стандартный крупный шаг американской резьбы дюймового крепежа.
Резьбы UNF – это мелкий шаг американской резьбы дюймового крепежа. Чтобы посмотреть соответствие шага – диаметру резьбы, пройдите по данной ссылке.

Чем отличается американская резьба UNC от BSW?

Резьба UNC - это стандартный крупный шаг американской резьбы дюймового крепежа.
Угол наклона резьбы американского типа составляет 60 градусов. Резьба BSW - это стандартный крупный шаг британской резьбы дюймового крепежа.
Угол наклона резьбы британского типа составляет 55 градусов.

Как правильно определить соответствие размеры в дюймах – миллиметрам?

вы можете посмотреть таблицу соответствия дюймов миллиметрам здесь.

Как измерить длину изделия?

1 дюйм равен 25,4 мм. Соответственно если Вам требуется длина болта 35 мм, требуется 35 мм -25,4мм = 1" и остается еще 9,6 мм что соответствует по табличке 3/8". Значит 35мм будет 1 3/8".

Как узнать шаг дюймового изделия?

1 дюйм равен 25,4 мм. Надо взять отрезок длиной 25,4мм и посчитать сколько на нем умещается витков резьбы. После того как вы посчитали, предположим у Вас получилось 13 витков, вы заходите в таблицу И по ней видно что шаг 13мм, при диаметре примерном 12 мм – это будет диаметр 1/2" и шаг стандартный UNC 13 ниток на дюйм.

Можете ли вы изготовить дюймовый крепеж по чертежам?

Мы работаем со многими заводами изготовителями дюймового крепежа, поэтому нет никакой сложности в поставке по чертежам.
Срок изготовления и поставки таких изделий будет занимать не менее 4-6 недель.
Для этого нам необходимо получить от Вас чертеж по электронной почте This e-mail address is being protected from spambots. You need JavaScript enabled to view it либо по факсу +7 (812) 600-36-30 с указанием размеров, материала, покрытия.

Стандарты

, применяемые для трубной резьбы

Стандарты для прямых труб

NPSC - Американский стандарт, прямая трубная резьба в трубных муфтах

Применимые стандарты

  • ANSI B1.20.1 ТРУБНАЯ РЕЗЬБА, ОБЩЕГО НАЗНАЧЕНИЯ (ДЮЙМОВЫЕ H38 / H38 / В ДЮЙМАХ)
  • 7 СТАНДАРТОВ НА ВИНТОВЫЕ РЕЗЬБЫ ДЛЯ ФЕДЕРАЛЬНЫХ УСЛУГ РАЗДЕЛ 7 ТРУБНАЯ РЕЗЬБА - ОБЩЕЕ НАЗНАЧЕНИЕ
NPSF - Сухая внутренняя прямая трубная резьба по американскому стандарту для топлива Dryseal

Применимые стандарты

  • SAE J476 ANSI ANSI 900 BREAD 9000 РЕЗЬБА DYSEAL 900 B109.20.3 РЕЗЬБА ДЛЯ ТРУБ DRYSEAL (ДЮЙМЫ)
  • FED-STD-h38 / 8 СТАНДАРТЫ НА РЕЗЬБЫ ДЛЯ ФЕДЕРАЛЬНЫХ УСЛУГ РАЗДЕЛ 8 РЕЗЬБА DRYSEAL
NPSI - Dryseal American Intermediate Internal Straight Pipes

    SAE DRYSE Допустимая внутренняя прямая трубная резьба

ТРУБНАЯ РЕЗЬБА

  • ANSI B1.20.3 ТРУБНАЯ РЕЗЬБА DRYSEAL (ДЮЙМ)
  • FED-STD-h38 / 8 СТАНДАРТЫ НА РЕЗЬБУ ДЛЯ ФЕДЕРАЛЬНЫХ УСЛУГ СЕКЦИЯ 8 DRYSEAL PIPE THREADS
  • Трубная резьба NPSM со свободной посадкой - Американский стандарт - Прямая резьба NPSM - американский стандарт Соединения для приспособлений (эти резьбы свободно проходят поверх резьбы NPTF.Они используются в накидных гайках адаптеров 07)

    Применимые стандарты

    • ANSI B1.20.1 ТРУБНАЯ РЕЗЬБА ОБЩЕГО НАЗНАЧЕНИЯ (ДЮЙМЫ)
    • FED-STD-h38 / 7 СТАНДАРТЫ НА РЕЗЬБУ ДЛЯ ФЕДЕРАЛЬНЫХ УСЛУГ - НИТЬ 7 ОБЩЕЕ НАЗНАЧЕНИЕ

    Стандарты на конические трубы

    ANPT - Национальная авиационная коническая трубная резьба

    Применимые стандарты

    • ТРУБНАЯ РЕЗЬБА MIL-P-7105, КОНУСНАЯ, НАЦИОНАЛЬНАЯ ФОРМА ДЛЯ ДВИГАТЕЛЕЙ GEMBENER

      0, СИМВОЛ4 ANPT 900, американский стандарт
      Коническая трубная резьба общего назначения

      Применимые стандарты

      • ANSI B1.20.1 ТРУБНАЯ РЕЗЬБА ОБЩЕГО НАЗНАЧЕНИЯ (ДЮЙМЫ)
      • FED-STD-h38 / 7 СТАНДАРТЫ НА ВИНТОВЫЕ РЕЗЬБЫ ДЛЯ ФЕДЕРАЛЬНЫХ УСЛУГ РАЗДЕЛ 7 ТРУБНАЯ РЕЗЬБА - ОБЩЕЕ НАЗНАЧЕНИЕ
      NPTF
    • Американский стандарт,

      SAE J476 РЕЗЬБА ДЛЯ ТРУБЫ DRYSEAL
    • ANSI B1.20.3 РЕЗЬБА ДЛЯ ТРУБЫ DRYSEAL (ДЮЙМ)
    • FED-STD-h38 / 8 СТАНДАРТЫ НА ВИНТ ДЛЯ ФЕДЕРАЛЬНЫХ УСЛУГ РАЗДЕЛ 8 РЕЗЬБА DRYSEAL ТРУБА DRYSEAL
    9000 КОРОТКАЯ РЕЗЬБА PTF 9000 Трубная резьба

    PTF - SAE Short в основном используется в пневматических и топливных системах низкого давления.

    Применимые стандарты

    • ANSI B1.20.3 ТРУБНАЯ РЕЗЬБА DRYSEAL (ДЮЙМ)
    PTF SPL Short и SPL Extra Short - Специальная короткая коническая трубная резьба Dryseal

    Используются в некоторых пневматических компонентах, где требуется укороченная глубина резьбы из-за ограничения по размеру.

    Применимые стандарты

    • ANSI B1.20.3 РЕЗЬБА ТРУБЫ DRYSEAL (ДЮЙМ)
    AWWA - Американская ассоциация водопроводов
    • ANSI / AWWA C800-05 СТАНДАРТЫ ДЛЯ ПОДЗЕМНОГО ОБСЛУЖИВАНИЯ ЛИНЕЙНЫЕ КЛАПАНЫ И ФИТИНГИ UNDERGROUND

      000 Унифицированный

    Стандарты резьбы UN

    - Унифицированная резьба с постоянным шагом (стандартные серии: 4, 6, 8, 12, 16, 20, 28, 32)

    Применимые стандарты

    UNC - Унифицированные крупные резьбы

    Применимые стандарты

    • ASME B1.1 УНИФИЦИРОВАННАЯ ДЮЙМОВАЯ РЕЗЬБА (ФОРМА UN & UNR)
    • FED-STD-h38 / 2 СТАНДАРТЫ НА ВИНТОВЫЕ РЕЗЬБЫ ДЛЯ ФЕДЕРАЛЬНЫХ УСЛУГ РАЗДЕЛ 2 УНИФИЦИРОВАННАЯ ДЮЙМОВАЯ РЕЗЬБА - UN И ФОРМЫ НЕПРИВОДНОЙ РЕЗЬБЫ
    UNEF - Unifed Extra Fine Thread - Unifed

    Применимые стандарты

    • ASME B1.1 УНИФИЦИРОВАННАЯ ДЮЙМОВАЯ РЕЗЬБА (ФОРМА РЕЗЬБЫ UN & UNR)
    • FED-STD-h38 / 2 СТАНДАРТЫ НА ВИНТ ДЛЯ ФЕДЕРАЛЬНЫХ УСЛУГ РАЗДЕЛ 2 УНИФИЦИРОВАННАЯ ДЮЙМОВАЯ РЕЗЬБА ДЛЯ БЕЗ РЕЗЬБЫ
    UNF - унифицированная мелкая резьба

    Применимые стандарты

    • ASME B1.1 УНИФИЦИРОВАННАЯ ДЮЙМОВАЯ РЕЗЬБА (ФОРМА UN & UNR)
    • FED-STD-h38 / 2 СТАНДАРТЫ НА ВИНТОВЫЕ РЕЗЬБЫ ДЛЯ ФЕДЕРАЛЬНЫХ УСЛУГ РАЗДЕЛ 2 УНИФИЦИРОВАННАЯ ДЮЙМОВАЯ РЕЗЬБА - UN И НЕПРИВОДНАЯ РЕЗЬБА
    UNS Резьба - специальная UNS

    Применимые стандарты

    • ASME B1.1 УНИФИЦИРОВАННАЯ ДЮЙМОВАЯ РЕЗЬБА (ФОРМА UN И UNR)
    • СТАНДАРТЫ НА ВИНТ ДЛЯ ФЕДЕРАЛЬНЫХ УСЛУГ - SEC. 3
    UNJ - Унифицированная резьба с контролируемым радиусом корня

    Применимые стандарты

    • ANSI B1.15 УНИФИЦИРОВАННАЯ ДЮЙМОВАЯ РЕЗЬБА (ФОРМА РЕЗЬБЫ UNJ)
    • FED-STD-h38 / 4 СТАНДАРТЫ РЕЗЬБЫ ДЛЯ ФЕДЕРАЛЬНЫХ УСЛУГ РАЗДЕЛ 4 УПРАВЛЯЕМЫЙ РАДИУС КОРНЕВОЙ РЕЗЬБЫ, UNJ СИМВОЛ

    Стандарты метрической резьбы M

    M профиль

    Применимые стандарты

    • ISO 261 МЕТРИЧЕСКАЯ РЕЗЬБА ISO ОБЩЕГО НАЗНАЧЕНИЯ - ОБЩИЙ ПЛАН
    • ASME B1.13M МЕТРИЧЕСКАЯ РЕЗЬБА ВИНТА: M ПРОФИЛЬ
    • FED-STD-h38 / 21-МЕТРИЧЕСКИЙ ШУРУП 9000 МЕТРИЧ. Коническая резьба

      В основном используется в Германии.

      Применимые стандарты

      • DIN 158-1 МЕТРИЧЕСКАЯ ВНЕШНЯЯ КОНУСНАЯ РЕЗЬБА И КОНУСНАЯ РЕЗЬБА ВНУТРЕННЯЯ ПАРАЛЛЕЛЬНАЯ РЕЗЬБА - ЧАСТЬ 1. НОМИНАЛЬНЫЕ РАЗМЕРЫ, ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ, ОГРАНИЧЕНИЯ РАЗМЕРА И ВЕРИФИКАЦИЯ МЕТРИЧЕСКОГО МЕТРИЧЕСКОГО МАТЕРИАЛА DIN 158-2. ВНУТРЕННЯЯ ПАРАЛЛЕЛЬНАЯ РЕЗЬБА ВИНТА - ЧАСТЬ 2. СИСТЕМА ИЗМЕРЕНИЙ, ИСПОЛЬЗОВАНИЕ ИЗМЕРИТЕЛЕЙ, РАСЧЕТ РАЗМЕРОВ ИЗМЕРИТЕЛЕЙ И ОБЩИЕ ХАРАКТЕРИСТИКИ

      BSi - Британские стандарты

      R (BSPT) - Британские стандарты на коническую трубную резьбу, внешняя

    • Применимые стандарты ТРУБНАЯ РЕЗЬБА BS 21 ДЛЯ ТРУБ И ФИТИНГОВ, ГДЕ НАПРЯЖЕННЫЕ СОЕДИНЕНИЯ ВЫПОЛНЯЮТСЯ НА РЕЗЬБЕ (МЕТРИЧЕСКИЕ РАЗМЕРЫ) (сняты)
    • ТРУБНАЯ РЕЗЬБА ISO 7: НАЗНАЧЕНИЕ, РАЗМЕРЫ / ДОПУСКИ
    Резьба Rc (стандарт BSP) , Внутренняя

    Применимые стандарты

    • BS 21 РЕЗЬБА ДЛЯ ТРУБ И ФИТИНГОВ, ГДЕ НАПРАВЛЯЮТСЯ ПЛОСКИМИ СОЕДИНЕНИЯМИ E НА РЕЗЬБЕ (МЕТРИЧЕСКИЕ РАЗМЕРЫ) (снято)
    • ТРУБНАЯ РЕЗЬБА ISO 7: ОБОЗНАЧЕНИЕ, РАЗМЕРЫ / ДОПУСКИ
    Rp или G (BSPP) - Трубная (параллельная) резьба по британскому стандарту

    Применимые стандарты

    BS

    9
  • РЕЗЬБЫ ДЛЯ ТРУБ И ФИТИНГОВ, КОГДА ПЛОТНЫЕ СОЕДИНЕНИЯ НЕ ВЫПОЛНЯЮТСЯ НА РЕЗЬБЕ (МЕТРИЧЕСКИЕ РАЗМЕРЫ) (сняты)
  • ТРУБНАЯ РЕЗЬБА ISO 228 PT 1: НАЗНАЧЕНИЕ, РАЗМЕРЫ, ДОПУСКИ
  • Параллельная резьба по японским стандартам

    JIS0004

    Резьба PF функционально взаимозаменяема с BSPP.Это старые обозначения заменены на G.

    Применимые стандарты

    • JIS B 202 ПАРАЛЛЕЛЬНАЯ ТРУБНАЯ РЕЗЬБА
    • ТРУБНАЯ РЕЗЬБА ISO 228 PT 1: ОБОЗНАЧЕНИЕ, РАЗМЕРЫ, ДОПУСКИ
    PT - Коническая трубная резьба JIS

    функционально взаимозаменяемы с резьбой BSPT. Это старые обозначения заменены на R и Rc.

    Применимые стандарты

    • JIS B 0203 РЕЗЬБА КОНУСНОЙ ТРУБЫ
    • ТРУБНАЯ РЕЗЬБА ISO 7: НАЗНАЧЕНИЕ, РАЗМЕРЫ / ДОПУСКИ
    PS - JIS Параллельная внутренняя трубная резьба (для сопряжения с резьбой PT)
    • B 0203 РЕЗЬБА ДЛЯ КОНУСНЫХ ТРУБ

    Подробнее о стандартах трубной резьбы.

    .

    Бесплатная доставка 1 шт. 1/2 12 UNS HSS Американский стандартный метчик для труб Машинные метчики из быстрорежущей стали для нарезания резьбы на стальные заготовки UNS | машинные метчики | метчики для труб

    Описание продукта:

    1 шт. Стандарт ООН 1 / 2-12UNS HSS Американский стандартный метчик для труб Машинные метчики из быстрорежущей стали для нарезания резьбы заготовок из металла и стали по стандарту ООН

    Заявление:

    подходит для обработки железа, стали, меди и алюминия, штамповой стали и т. Д.

    Этот продукт имеет международный сертификат ISO9002

    Зубья: стандарт ООН

    Прецизионность: класс h3

    КОЛ-ВО: 1 ШТ.

    Связанные товары:

    Продукты Показать

    Отгрузка:

    При размещении заказа выберите способ доставки и оплатите заказ, включая стоимость доставки. Мы отправим товар в течение 7 дней после завершения оплаты.

    Мы не гарантируем время доставки для всех международных отправлений из-за различий в сроках таможенного оформления в отдельных странах, что может повлиять на скорость проверки вашего продукта.Обратите внимание, что покупатели несут ответственность за все дополнительные таможенные сборы, брокерские услуги, сборы, пошлины и налоги при ввозе в вашу страну. Эти дополнительные сборы могут взиматься во время доставки. Мы не возмещаем стоимость доставки за отказ от доставки.

    Стоимость доставки не включает налоги на импорт, и покупатели несут ответственность за уплату таможенных пошлин.

    Возврат:

    Мы делаем все возможное, чтобы обслуживать наших клиентов как можно лучше.

    Мы вернем вам деньги, если вы вернете товары в течение 15 дней с момента получения вами товаров по любой причине.Однако покупатель должен убедиться, что возвращенные товары находятся в исходном состоянии. Если товары будут повреждены или утеряны при возврате, покупатель будет нести ответственность за такой ущерб или потерю, и мы не вернем покупателю полный возврат средств. Покупатель должен попытаться подать иск в логистическую компанию, чтобы возместить стоимость ущерба или убытков.

    Покупатель несет ответственность за оплату доставки при возврате товара.

    Гарантия и обслуживание:

    Мы предлагаем бесплатную замену в течение 1 месяца.Покупатели могут запросить замену в течение 15 дней с момента получения продукта . Покупатель должен вернуть нам товар в исходном состоянии и должен нести расходы по доставке при возврате.

    Мы также предоставляем 12 - месяцев бесплатного обслуживания. Покупатель должен вернуть нам товар в первоначальном состоянии и нести расходы по доставке для возврата. Если требуется замена какой-либо части, покупатель также должен оплатить стоимость заменяемых частей.

    Перед возвратом товара, пожалуйста, подтвердите обратный адрес и способ доставки у нас. После того, как вы передадите товар логистической компании, пришлите нам номер для отслеживания. Как только мы получим товар, мы отремонтируем или обменяем его как можно скорее.

    Обратная связь:

    Ваше удовлетворение и положительные отзывы очень важны для нас. Пожалуйста, оставьте положительный отзыв и 5 звезд, если вы удовлетворены нашими товарами и услугами.

    Если у вас возникли проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв.Мы сделаем все возможное, чтобы решить любые проблемы и предоставить вам лучшее обслуживание клиентов.

    .

    Бесплатная доставка 1 шт. Стандарт ООН 7/16 27UNS HSS Американский стандартный метчик для труб Машинные метчики из быстрорежущей стали для нарезания резьбы в металлических и стальных заготовках | время метчиков | фотографии машинных метчиков

    Продукты Показать

    Отгрузка:

    При размещении заказа выберите способ доставки и оплатите заказ, включая стоимость доставки. Мы отправим товар в течение 7 дней после завершения оплаты.

    Мы не гарантируем время доставки для всех международных отправлений из-за различий в сроках таможенного оформления в отдельных странах, что может повлиять на скорость проверки вашего продукта. Обратите внимание, что покупатели несут ответственность за все дополнительные таможенные сборы, брокерские услуги, сборы, пошлины и налоги при ввозе в вашу страну. Эти дополнительные сборы могут взиматься во время доставки. Мы не возмещаем стоимость доставки за отказ от доставки.

    Стоимость доставки не включает налоги на импорт, и покупатели несут ответственность за уплату таможенных пошлин.

    Возврат:

    Мы делаем все возможное, чтобы обслуживать наших клиентов как можно лучше.

    Мы вернем вам деньги, если вы вернете товары в течение 15 дней с момента получения вами товаров по любой причине. Однако покупатель должен убедиться, что возвращенные товары находятся в исходном состоянии. Если товары будут повреждены или утеряны при возврате, покупатель будет нести ответственность за такой ущерб или потерю, и мы не вернем покупателю полный возврат средств.Покупатель должен попытаться подать иск в логистическую компанию, чтобы возместить стоимость ущерба или убытков.

    Покупатель несет ответственность за оплату доставки при возврате товара.

    Гарантия и обслуживание:

    Мы предлагаем бесплатную замену в течение 1 месяца. Покупатели могут запросить замену в течение 15 дней с момента получения продукта . Покупатель должен вернуть нам товар в исходном состоянии и должен нести расходы по доставке при возврате.

    Мы также предоставляем 12 - месяцев бесплатного обслуживания. Покупатель должен вернуть нам товар в первоначальном состоянии и нести расходы по доставке для возврата. Если требуется замена какой-либо части, покупатель также должен оплатить стоимость заменяемых частей.

    Перед возвратом товара, пожалуйста, подтвердите обратный адрес и метод логистики с нами. После того, как вы передадите товар логистической компании, пришлите нам номер для отслеживания.Как только мы получим товар, мы отремонтируем или обменяем его как можно скорее.

    Обратная связь:

    Ваше удовлетворение и положительные отзывы очень важны для нас. Пожалуйста, оставьте положительный отзыв и 5 звезд, если вы удовлетворены нашими товарами и услугами.

    Если у вас возникли проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв. Мы сделаем все возможное, чтобы решить любые проблемы и предоставить вам лучшее обслуживание клиентов.

    .

    Бесплатная доставка 1 шт. 1/2 40UNS HSS Американский стандартный метчик для труб Машинные метчики из быстрорежущей стали для нарезания резьбы на стальные заготовки UNS | машинные метчики | метчики для труб

    Продукты Показать

    Отгрузка:

    При размещении заказа выберите способ доставки и оплатите заказ, включая стоимость доставки. Мы отправим товар в течение 7 дней после завершения оплаты.

    Мы не гарантируем время доставки для всех международных отправлений из-за различий в сроках таможенного оформления в отдельных странах, что может повлиять на скорость проверки вашего продукта.Обратите внимание, что покупатели несут ответственность за все дополнительные таможенные сборы, брокерские услуги, сборы, пошлины и налоги при ввозе в вашу страну. Эти дополнительные сборы могут взиматься во время доставки. Мы не возмещаем стоимость доставки за отказ от доставки.

    Стоимость доставки не включает налоги на импорт, и покупатели несут ответственность за уплату таможенных пошлин.

    Возврат:

    Мы делаем все возможное, чтобы обслуживать наших клиентов как можно лучше.

    Мы вернем вам деньги, если вы вернете товары в течение 15 дней с момента получения вами товаров по любой причине.Однако покупатель должен убедиться, что возвращенные товары находятся в исходном состоянии. Если товары будут повреждены или утеряны при возврате, покупатель будет нести ответственность за такой ущерб или потерю, и мы не вернем покупателю полный возврат средств. Покупатель должен попытаться подать иск в логистическую компанию, чтобы возместить стоимость ущерба или убытков.

    Покупатель несет ответственность за оплату доставки при возврате товара.

    Гарантия и обслуживание:

    Мы предлагаем бесплатную замену в течение 1 месяца.Покупатели могут запросить замену в течение 15 дней с момента получения продукта . Покупатель должен вернуть нам товар в исходном состоянии и должен нести расходы по доставке при возврате.

    Мы также предоставляем 12 - месяцев бесплатного обслуживания. Покупатель должен вернуть нам товар в первоначальном состоянии и нести расходы по доставке для возврата. Если требуется замена какой-либо части, покупатель также должен оплатить стоимость заменяемых частей.

    Перед возвратом товара, пожалуйста, подтвердите обратный адрес и метод логистики с нами. После того, как вы передадите товар логистической компании, пришлите нам номер для отслеживания. Как только мы получим товар, мы отремонтируем или обменяем его как можно скорее.

    Обратная связь:

    Ваше удовлетворение и положительные отзывы очень важны для нас. Пожалуйста, оставьте положительный отзыв и 5 звезд, если вы удовлетворены нашими товарами и услугами.

    Если у вас возникли проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв.Мы сделаем все возможное, чтобы решить любые проблемы и предоставить вам лучшее обслуживание клиентов.

    .

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
