Резьбонакатные головки, ВНГН, ВНГТ, ВНГН-трап, резьбонакатные ролики,ВНГН-2М, ВНГН-3М, ВНГН-4М, ВНГН-5 М, ВНГН-5АМ, ВНГН-5БМ, ВНГН-трап, ВНГТ

Головки резьбонакатные (аксиальные): ВНГН, ВНГТ, ВНГН трап

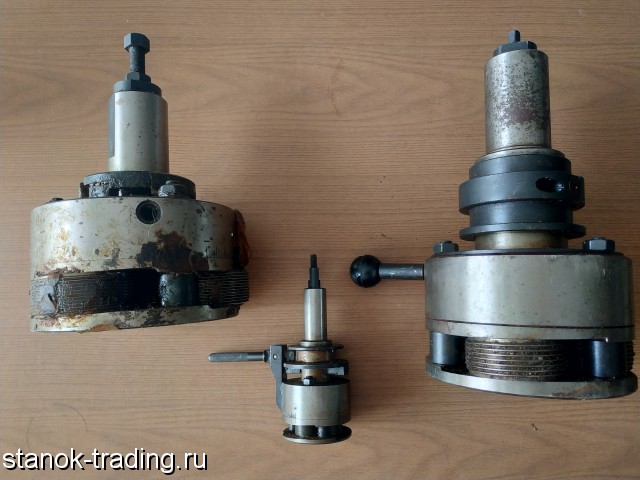

Фотогалерея: Головки резьбонакатные ВНГН – ВНГН-трап.4М, ВНГН-3М,

Головки резьбонакатные ВНГН – ВНГН-трап. 4М, ВНГН-4М, ВНГН-3М

Резьбонакатная головка позволяет производить накатывание правых и левых резьб на универсальных станках, получили наименование резьбонакатных головок. Резьбонакатные головки могут применяться на токарных и сверлильных станках, станках-автоматах и станках с ЧПУ, давая возможность обработать резьбу на любой детали, которую можно закрепить на данном станке, с высокой производительностью.

ВИДЕО: ВНГН в суппорте станка – youtube

Резьбонакатные головки разделяются на три основных типа – аксиальные

, радиальные и тангенциальные.

Резьбонакатные головки, оснащенны комплектом роликов для накатки резбы на заготовке: головки аксиального типа с осевой подачей заготовки; головки тангенциального типа с тангенсальной подачей; головки радиального типа с радиальной подачей роликов.

В странах СНГ наибольшее распространение получили раскрывающиеся аксиальные резьбонакатные головки типа ВНГН, ВНГТ, ВНГН-трап производства бывшего завода “Фрезер”, предназначенные для накатывания метрических резьб М4.-.М52, трапецеидальных резьб Тр16.-.Тр42 и трубных цилиндрических G 1/2″ – G 2″.

Инструкции по Эксплуатации головок – завода ФРЕЗЕР им.М.И.Калинина

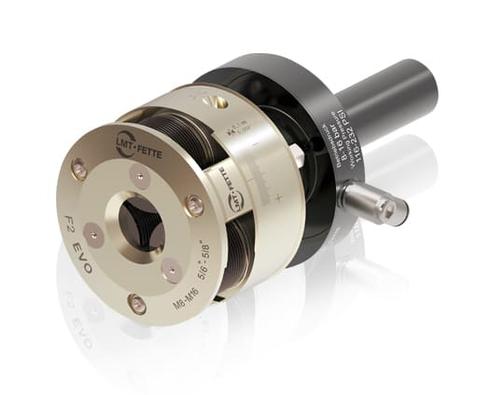

Аксиальная резьбонакатная головка оснащена, как правило, тремя, реже четырьмя или шестью, резьбонакатными роликами

. Ролики имеют на периферии кольцевые шлифованные витки, а так же заборную и калибрующую части.

Ролики установлены в головке под углом, примерно равным углу подъема накатываемой резьбы, вызывая тем самым перемещение детали или накатной головки на один шаг резьбы при полном обороте ролика. Поскольку ролики перемещаются вдоль детали в осевом направлении, с помощью осевых головок можно накатывать сколь угодно длинные резьбы, а также резьбы на несбалансированных деталях.

Накатка резьбы с использованием резьбонакатных головок производится, как правило, при самозатягивании головки, поэтому осевая подача инструмента на заготовку необходима только в начальный период, пока ролики не захватят заготовку. При накатывании поверхность резьбы получается с уплотненными слоями и без микронеровностей, характерных для обработки резанием, что повышает прочность резьбы детали.

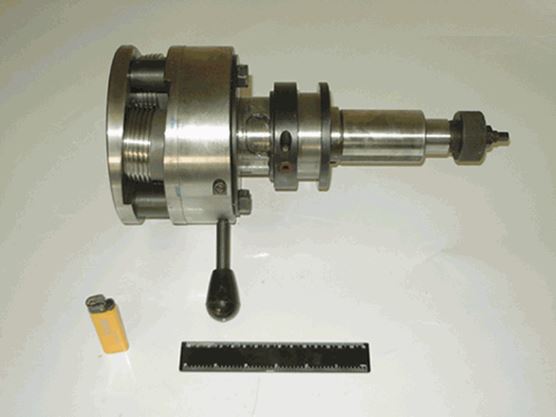

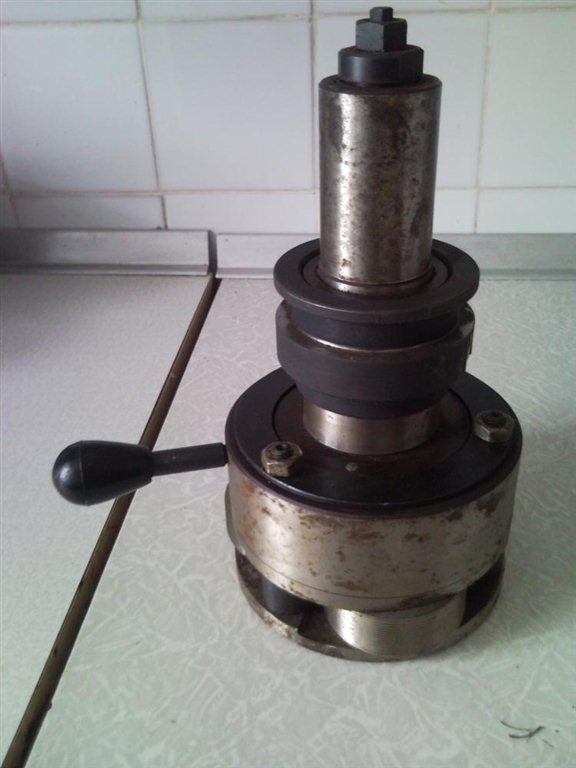

Головки резьбонакатные ВНГН
Головки ВНГН -трап, резьбонакатные
Головки резьбонакатные ВНГТ
