Резьбонарезные патроны VERTEX – Osnastka.pro
| РЕЗЬБОНАРЕЗНЫЕ ПАТРОНЫ VERTEX | ||||||||||||||||||||||||
|
Реверсивный резьбонарезной патрон Vertex для сверлильных и фрезерных станков Реверсивный резьбонарезной патрон Vertex для сверлильных и фрезерных станков |
| |||||||||||||||||||||||
|
Универсальные резьбонарезные патроны Vertex серии VTA Универсальные резьбонарезные патроны Vertex серии VTA предназначены для фиксации метчиков. |
Технические характеристики |
|||||||||||||||||||||||
|
Быстросменный патрон Vertex серии VDT для сверления и нарезания резьбы с набором цанг Быстросменный патрон Vertex серии VDT для сверления и нарезания резьбы с набором цанг поставляется в удобном кейсе. |
|
|||||||||||||||||||||||
|
Реверсивный резьбонарезной патрон Vertex серии VTA Реверсивный резьбонарезной патрон Vertex серии VTA |
Технические характеристики |
|||||||||||||||||||||||
|
Оправка Vertex для реверсивного резьбонарезного патрона Vertex VTA20-M20 Оправка Vertex для реверсивного резьбонарезного патрона Vertex VTA20-M20 |
Технические характеристики |
|||||||||||||||||||||||
Универсальность зажимного патрона для метчиков заключается в том, что в нем можно зафиксировать все промежуточные размеры от М3 до М12 или от М9 д М18 в зависимости от модели патрона. В универсальном патроне для метчиков присутствуют два фиксирующих устройства метчика. Первое устройство – это винт, фиксирующий квадрат метчика. Второе фиксирующее устройство – это цанговый зажим, который фиксирует цилиндрический хвостовик и центрует сам метчик.
|
Резьбонарезной патрон Vertex Резьбонарезной патрон Vertex |
Технические характеристики |
|||||||||||||||||||
|

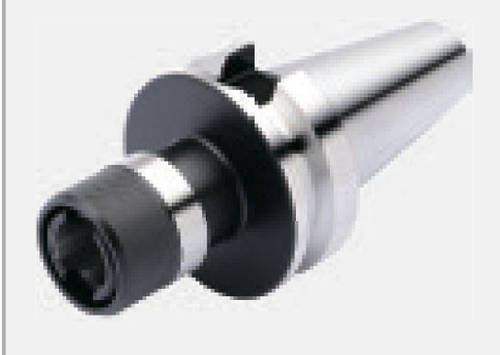

Резьбонарезной патрон Vertex с осевой компенсацией под цанги ER с хвостовиками BT (MAS 403) Резьбонарезной патрон Vertex с осевой компенсацией под цанги ER с хвостовиками BT (MAS 403) |
Технические характеристики |
|||||||||||||||||||
|
Резьбонарезной патрон Vertex с осевой компенсацией под цанги ER с цилиндрическим хвостовиком (с лыской и без лыски) Резьбонарезной патрон Vertex с осевой компенсацией под цанги ER с цилиндрическим хвостовиком (с лыской и без лыски) |
Технические характеристики |
|||||||||||||||||||
|
Резьбонарезной патрон Vertex с осевой компенсацией под цанги ER |
Технические характеристики |
|||||||||||||||||||
|
Резьбонарезной патрон Vertex с осевой компенсацией под цанги ER с набором цанг Резьбонарезной патрон Vertex с осевой компенсацией под цанги ER с набором цанг |
Технические характеристики |
|||||||||||||||||||
|
Быстросменный резьбонарезной патрон Vertex WF-BT30/BT40/SK30/SK40 Быстросменный резьбонарезной патрон Vertex WF-BT30/BT40/SK30/SK40 |
Хвостовик
Технические характеристики |
|||||||||||||||||||
|
Быстросменный резьбонарезной патрон Vertex WF-BT50/SK50 Быстросменный резьбонарезной патрон Vertex WF-BT30/BT40/SK30/SK40 |
Хвостовик
Технические характеристики |
|||||||||||||||||||
|
Быстросменный резьбонарезной патрон Vertex WFE-BT40 Быстросменный резьбонарезной патрон Vertex WFE-BT40 |
Хвостовик
Технические характеристики |
|||||||||||||||||||
|
Быстросменный резьбонарезной патрон Vertex WFE-BT50 Быстросменный резьбонарезной патрон Vertex WFE-BT50 |
Хвостовик
Технические характеристики |
|||||||||||||||||||
|
Быстросменный резьбонарезной патрон Vertex WF-ST (с цилиндрическим хвостовиком) Быстросменный резьбонарезной патрон Vertex WF-ST (с цилиндрическим хвостовиком) |
Хвостовик
Технические характеристики |
|||||||||||||||||||
|
Быстросменный резьбонарезной патрон Vertex SF-BT40 Быстросменный резьбонарезной патрон Vertex SF-BT40 |
Хвостовик
Технические характеристики |
|||||||||||||||||||
|
Быстросменный резьбонарезной патрон Vertex SF-BT50 Быстросменный резьбонарезной патрон Vertex SF-BT50 |
Хвостовик
Технические характеристики |
|||||||||||||||||||
|

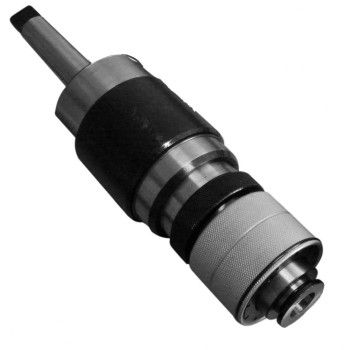

Быстросменный резьбонарезной патрон Vertex SF-MT ( с конусом Морзе) Быстросменный резьбонарезной патрон Vertex SF-MT ( с конусом Морзе) |
Хвостовик
Технические характеристики |
|||||||||||||||||||
|
Быстросменный резьбонарезной патрон Vertex WF-MT Быстросменный резьбонарезной патрон Vertex WF-MT |
Хвостовик
Технические характеристики |
|||||||||||||||||||
|
Быстросменный резьбонарезной патрон Vertex SF-JTA Быстросменный резьбонарезной патрон Vertex SF-JTA |
Хвостовик
Технические характеристики |
|||||||||||||||||||
|
Быстросменный резьбонарезной патрон Vertex SF-ST (с цилиндрическим хвостовиком) Быстросменный резьбонарезной патрон Vertex SF-ST (с цилиндрическим хвостовиком) |
Технические характеристики |
|||||||||||||||||||
|
Быстросменные резьбонарезные патроны Vertex с комплектом вставок серии TC-312 / TC 820 ( с конусом Морзе) Быстросменные резьбонарезные патроны Vertex с комплектом вставок серии TC-312 / TC 820 ( с конусом Морзе) |
Технические характеристики |
|||||||||||||||||||
|
Быстросменные резьбонарезные патроны Vertex с комплектом вставок серии TC-312 / TC 820 Быстросменные резьбонарезные патроны Vertex с комплектом вставок серии TC-312 / TC 820 |
Технические характеристики
|
Резьбонарезные патроны / Головки предохранительные / Головки быстросменные для метчиков
Цена:
от: до:
Название:
Артикул:
Текст:
Выберите категорию:
Все Категории» Абразивный инструмент»» Абразивный инструмент на керамической связке»»» Шлифовальные круги тип 1( прямой профиль) 25А (белые)»»» Шлифовальные круги тип 1( прямой профиль) 63С (зеленые)»»» Шлифовальные круги тип 11( чашечные конические) 25А (белые)»»» Шлифовальные круги тип 11( чашечные конические) 63С (зеленые)»»» Шлифовальные круги тип 12( тарельчатые плоские) 25А (белые)»»» Шлифовальные круги тип 12( тарельчатые плоские) 63С (зеленые)»»» Шлифовальные круги тип 14( тарельчатые) 25А (белые)»»» Шлифовальные круги тип 14( тарельчатые) 63С (зеленые)»»» Шлифовальные круги тип 6»»» Бруски»» Инструмент на бакеллитовой связке»»» Круги отрезные армированные по черным, цветным металлам и нержавеющим сталям тип 41»»» Круги отрезные армированныепо бетону (камню, кирпичу) тип 41»»» Круги зачистные армированные тип 1 (прямой профиль)»»» Сегменты шлифовальные»»» Круги отрезные не армированные»»» Круги для заточки пил тип 3 (конический профиль) »»» Круги зачистные не армированные тип 1 (прямой профиль)»» Инструмент на гибкой основе»»» Наждачная бумага»»»» Наждачная бумага в рулонах»»»» Наждачная бумага в листах»»» Лепестковые круги КЛТ»»» Лепестковые круги КЛ»»» Лепестковые круги КЛО»»» Фибровые диски»»» Клетированные диски»»» Ленты бесконечные»»» Шлифблоки»» Паста ГОИ»» Вулканитовые круги»» Тигли» Измерительный инструмент»» Штангенциркули»» Измерительные приборы»» Калибры»»» Гладкие калибры-пробки»»» Резьбовые калибры-пробки и калибры-кольца для метрической основной М и мелкой резьбы Mf»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNC»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNF»»» Резьбовые калибры-пробки и калибры-кольца для трубной цилиндрической резьбы стандарта G»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта BSW»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта Rc и R»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта NPT»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта PG»»» Резьбовые калибры-пробки и калибры-кольца для трапециедальной резьбы стандарта Tr»» Концевые меры длины»» Линейки металлические»» Рулетки»» Угольники слесарные» Стальные клейма и инструменты для маркировки HEIDENPETER»» Серия GRAVUREM-S Standart ( стандартные требования, до 800 МПа)»» Серия CYRILLIC ALPHABET ( КИРИЛЛИЦА)»» Серия OVERSIZES ( высота > 16 мм)»» Серия GRAVUREM-№1 extra-extra ( маркировка нержавеющих сталей, защита от коррозии)»» Серия GRAVUREM-SPECIAL ( повышенная точность оттиска)»» Серия GRAVUREM-T ( контролируемая глубина оттиска)»» Серия GRAVUREM-RP ( точечные)»» Серия GRAVUREM-R ( бережная маркировка)»» ПУАНСОНЫ В НАБОРАХ С ДЕРЖАТЕЛЯМИ»» НУМЕРАЦИОННЫЕ ГОЛОВКИ серии "Compact Marker"»» РУЧНЫЕ ДЕРЖАТЕЛИ ДЛЯ СТАЛЬНЫХ КЛЕЙМ» Металлорежущий инструмент»» Сверла»»» Сверла с коническим хвостовиком Р6М5(HSS) ГОСТ 10903-77, DIN-345»»» Сверла с коническим хвостовиком HSSCo5 (Р6М5К5) ГОСТ 10903-77, DIN-345»»» Сверла с коническим хвостовиком длинные, ГОСТ 12121-77»»» Сверла с цилиндрическим хвостовиком Р6М5, HSS ГОСТ-10902, DIN-338»»» Сверла с цилиндрическим хвостовиком HSSCo5 (Р6М5К5) ГОСТ-10902, DIN-338»»» Сверла с цилиндрическим хвостовиком длинные ГОСТ 886-77, DIN-340»»» Сверла с цилиндрическим хвостовиком длинные HSSCo5 DIN-340»»» Cвёрла с цилиндрическим хвостовиком сверхдлинные для металла и нержавеющей стали»»» Сверла с цилиндрическим проточенным хвостовиком»»» Сверла для сварных точек с центральной вставкой по DIN-1897»»» Центровочные сверла тип "А" ГОСТ 14952-75, ТУ 2-3912-001, DIN 333»»» Центровочные сверла тип "NC" для станков с ЧПУ»»» Сверла монолитные твердосплавные с цилиндрическим хвостовиком ГОСТ 17274-71»»» Наборы сверл»»» Сверла для печатных плат»»» Ступенчатые сверла для листовых материалов»»» Сверла двухсторонние»» Метчики»»» Метчики с метрической (М) резьбой»»»» Метчики гаечные прямые и изогнутые»»»» Метчики машинно-ручные ГОСТ 3266-81»»»» Метчики ручные»»» Метчики с трубной цилиндрической (G) резьбой»»» Метчики с трубной конической (Rc) резьбой ГОСТ 6227-80»»» Метчики с дюймовой резьбой»»» Метчики с дюймовой конической (К) резьбой ГОСТ 6227-80»» Развертки»»» Развертки ручные»»» Развертки машинные»» Фрезы»»» Борфрезы»»» Фрезы дисковые отрезные ГОСТ 2679-93»»» Фрезы для пазов шпонок сегментных ГОСТ 6648-79»»» Фрезы концевые с коническим хвостовиком ГОСТ 170»»» Фрезы концевые с цилиндрическим хвостовиком ГОСТ 1702»»» Фрезы модульные»»» Фрезы монолитные (концевые и шпоночные)»»» Фрезы торцевые»»» Фрезы трехсторонние»»» Фрезы цилиндрические»»» Фрезы шпоночные»»» Фрезы червячные»»» Фрезы радиусные выпуклые и вогнутые»» Круглые плашки»»» М- метрическая резьба с основным ( крупным) шагом»»» Mf – метрическая резьба с мелким шагом»»» Плашки круглые коническая дюймовая (К) резьба ГОСТ 6228-80»»» Плашки круглые коническая трубная (Rc) резьба ГОСТ 6228-80»»» G – трубная цилиндрическая резьба»» Пластины твердосплавные»»» Напайные пластины»»» Сменные пластины»» Токарные резцы»»» Резцы отрезные ГОСТ 18884-73»»» Резцы подрезные отогнутые ГОСТ 18880-82»»» Резцы проходные отогнутые ГОСТ 18877-82»»» Резцы проходные прямые ГОСТ 18878-73»»» Резцы проходные упорные отогнутые ГОСТ 18879-73»»» Резцы проходные упорные прямые ГОСТ 18879-73»»» Резцы расточные ГОСТ 18882-73, ГОСТ 18883-73»»» Резцы резьбовые ГОСТ 18876-73»»» Канавочные резцы»»» Резцы левые» Алмазный инструмент и инструмент из СТМ»» Карандаши алмазные правящие»» Круги алмазные»» Бруски алмазные правящие»» Круги эльборовые»» Надфили алмазные»» Паста алмазная»» Сверла алмазные»» Сверла алмазные трубчатые»» Стеклорезы алмазные» Оснастка для электро-бензо-пневмоинструмента»» Оснастка для перфораторов»»» Буры для перфораторов SDS+»»» Буры для перфораторов SDSmax»»» Пики, долота, зубила, переходники для перфораторов »» Биты для шуруповертов»»» Биты, насадки, головки, держатели USH»»» Биты, насадки, головки, держатели ПРАКТИКА»» Коронки биметаллические»» Коронки твердосплавные»» Сверла по кирпичу и бетону твердосплавные»» Сверла по стеклу и кафелю»» Сверла по дереву»»» Перовые сверла по дереву»»» Сверла для мебельных стяжек»»» Сверло по дереву 3-х заходное»»» Сверло по дереву спиральное»»» Винтовое сверло по дереву»»» Сверла ФОРСТНЕРА»»» Сверла фрезерные»» Диски пильные с твердосплавными пластинками»» Диски алмазные»» Коронки алмазные»» Корщетки для дрелей и шлифмашинок»» Патроны и переходники для дрелей»» Пилки для электролобзиков»»» Пилки REBIR для электролобзиков »»» Пилки BOSCH для электролобзиков»»» Пилки ПРАКТИКА для электролобзиков»» Полировальные приспособления»» Аккумуляторы для электроинструмента»» Ножи для электрорубанков»» Наборы инструментов и приспособлений» Сварка и пайка»» Все для сварки»» Сварочные электроды»» Сварочная проволока»» Все для пайки» Слесарно-монтажный инструмент»» Головки сменные и приспособления к ним»» Зубила слесарные»» Кельмы»» Стамески, долота»» Клещи»» Ключи»»» Ключи динамометрические»»» Ключи комбинированные»»» Ключи накидные»»» Ключи разводные»»» Ключи рожковые»»» Ключи свечные»»» Ключи торцевые»»» Ключи трубные (КТРы)»»» Ключи шестигранные Г-образные»» Молотки и кувалды»» Наборы инструментов»» Топоры »» Надфили»» Напильники»»» Напильники квадратные»»» Напильники круглые»»» Напильники плоские»»» Напильники полукруглые»»» Напильники ромбические»»» Напильники трехгранные»»» Напильники для заточки цепей бензопил»» Ножевки по металлу»» Ножницы по металлу»» Отвертки»» Плоскогубцы, кусачки, и т.
д.»» Струбцины»» Степлеры ручные и скобы к ним»» Пинцеты» Средства индивидуальной защиты» Станочная оснастка и приспособления»» Воротки для метчиков и плашек»» Станочные оправки тип 7711, тип 7616, тип 7626»» Втулки переходные тип 1751, тип 1761, тип 5361, тип 1655, тип 1676»» Цанги ER тип 7618»» Патроны для сверлильных станков»» Патроны токарные»» Резьбонарезные патроны и головки»» Тиски »» Центры вращения и упорные» Электро- и бензоинструмент» Ручной инструмент»» Степлеры ручные механические и скобы»» Различный ручной инструмент» Смазочные материалы Бренды» ANDRE абразивный инструмент» GRATTEC – инструменты для снятия заусенцев, фасок и шабрения поверхностей.» GRAVUREM MASUS стальные клейма»» КЛЕЙМА БУКВЕННЫЕ»» КЛЕЙМА ЦИФРОВЫЕ»» НАБОРЫ ПУАНСОНОВ С ДЕРЖАТЕЛЯМИ»» ГОЛОВКИ НУМЕРАЦИОННЫЕ серии "Compact Marker"»» ДЕРЖАТЕЛИ ДЛЯ КЛЕЙМ» FANAR металлорежущий инструмент»» Метчики»»» М, Mf- метрическая основная и метрическая мелкая резьба»»»» Машинные метчики»»»»» Серия MasterTAP»»»»» Серия 800»»»»» Серия 800X»»»»» Серия INOX (для обработки нержавеющих сталей)»»»»» Метчики для левой резьбы LH»»»»» Серия 1400»»»»» S-NC серия (для использования в станках с ЧПУ и ОЦ)»»»»» Серия FAN (для обработки сталей, нержавейки, чугуна)»»»»» Серия WGN ( метчики-раскатники)»»»»» Серия AL (для обработки алюминия)»»»»» Серия GAL (для обработки алюминиевых сплавов)»»»»» Серия Az (с шахматным расположением зубов)»»»»» Серия EL (сверхдлинные метчики для глубоких отверстий)»»»»» Серия FAN-Ni (для обработки никеля и жаропрочных сплавов на его основе)»»»»» Серия GG (для обработки чугуна)»»»»» Серия Ti (для обработки титана, никеля, бронзы, легированных и нержавеющих сталей)»»»»» Серия Ms (для обработки меди, бронзы, латуни)»»»»» Серия HRC 50 (для обработки материалов с твердостью до 50HRC)»»»» Машинно-ручные (машинные) однопроходные метчики»»»» Машинно-ручные ( ручные) комплектные метчики»»»»» HSS машинно-ручные ( ручные) комплектные метчики »»»»» INOX машинно-ручные ( ручные) комплектные метчики»»»»» HSS левые машинно-ручные ( ручные) комплектные метчики»»»»» HRC40 машинно-ручные ( ручные) комплектные метчики»»»» Гаечные метчики»»»» Комбинированные метчики-сверла»»»» Метчики-биты»»» G- трубная цилиндрическая резьба»»» UNC- унифицированная американская дюймовая резьба с крупным шагом»»» UNF- унифицированная американская дюймовая резьба с мелким шагом»»» BSW- дюймовая резьба Витуорта с крупным шагом»»» BSF- дюймовая резьба Уитворта с мелким шагом»»» NPT- дюймовая коническая резьба»»» Pg – трубопроводная резьба»»» Rc – трубная коническая резьба»»» Vg- вентильная резьба»» Сверла спиральные ц/х по нержавеющим сталям DIN-338 серия INOX»» Плашки круглые»»» М- метрическая основная и Mf- метрическая мелкая резьба»»»» Плашки круглые серия 800 правая метрическая резьба»»»» Плашки круглые серия 800 левая метрическая резьба»»»» Плашки круглые серии INOX (для обработки нержавеющих сталей) метрическая резьба»»» G- трубная цилиндрическая резьба »»»» Плашки круглые для трубной цилиндрической резьбы G cерия 800»»»» Плашки круглые для трубной цилиндрической резьбы G серия INOX (для обработки нержавеющих сталей)»»» Плашки круглые для американской унифицированной дюймовой резьбы UNC с крупным шагом»»» Плашки круглые для американской унифицированной дюймовой резьбы UNF с мелким шагом»»» Плашки круглые для дюймовой резьбы BSW ( дюймовая резьба Уитворта с крупным шагом)»»» Плашки круглые для дюймовой резьбы BSF ( дюймовая резьба Уитворта с мелким шагом)»»» NPT- американская коническая трубная резьба»»» Pg – трубопроводная резьба»»» R – трубная коническая резьба»»» Vg – вентильная резьба»» Воротки для метчиков и плашек»» Калибры»»» Гладкие калибры-пробки»»» Резьбовые калибры-пробки и калибры-кольца для метрической основной М и мелкой резьбы Mf»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNC»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNF»»» Резьбовые калибры-пробки и калибры-кольца для трубной цилиндрической резьбы стандарта G»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта BSW»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта Rc и R»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта NPT»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта PG»»» Резьбовые калибры-пробки и калибры-кольца для трапециедальной резьбы стандарта Tr»» Наборы резьбонарезного инструмента»» Станочная оснастка»» Твердосплавные фрезы»» Фрезы из быстрорежущей стали»» Зенковки с направляющей»» Зенковки»» Конические развертки 1:16» WIERTLA BAILDON сверла»» Сверла с к/х шлифованные HSS, NWKc, DIN 345»» Сверла с к/х по нержавеющей стали серии INOX »» Сверла с ц/х вальцованные HSS, светлые NWKa, DIN 338»» Сверла с ц/х шлифованные HSS, длинные , DIN 340»» Сверла с проточенным хвостовиком» TIVOLY металлорежущий инструмент»» Сверла по металлу средней серии»»» Универсальные сверла для малых диаметров ( < 2.
5 мм)»»» Сверла c ц/х по металлу серия "FURIUS"»»» Сверла c ц/х по металлу серия "T"»»» Сверла с ц/х проточенным хвостовиком»» Сверла по металлу экстрадлинной серии»» Метчики машинные HSS»» Метчики сверхдлинной серии»» Зенковки с цилиндрическим хвостовиком»» Воротки для плашек» ZPS-FN – осевой металлорежущий инструмент»» Метчики машинные»»» Метчики машинные P-K-N»»» Метчики машинные серия UNI P-M-K-N»»» Метчики машинные серия -M- ( для нержавеющей стали)»» Сверла»»» Сверла спиральные с цилиндрическим хвостовиком DIN 338 HSSCo5»»» Сверла спиральные с цилиндрическим хвостовиком DIN 338 HSS»»» Сверла спиральные с цилиндрическим хвостовиком DIN 340 длинная серия HSSCo5»»» Сверла спиральные с цилиндрическим хвостовиком DIN 340 длинная серия HSS»»» Сверла спиральные с цилиндрическим хвостовиком с направляющей (для сварных точек)»»» Сверла спиральные с цилиндрическим хвостовиком DIN 1869 сверхдлинной серии HSS»»» Сверла спиральные с цилиндрическим хвостовиком DIN 1869 сверхдлинной серии HSSCo5»»» Сверла спиральные с коническим хвостовиком HSS, DIN 345»»» Сверла спиральные с коническим хвостовиком HSSCo5, DIN 345»»» Центровочные сверла тип "А"»»» Центровочные сверла тип "NC"»» Плашки круглые»»» Плашки круглые HSS метрическая резьба P-K-N»»» Плашки круглые HSSCo5 метрическая резьба P-K-M-N»» Фрезы»»» Фрезы концевые быстрорежущие HSSCo8»»» Фрезы концевые твёрдосплавные VHM»» Зенковки конические с цилиндрическим хвостовиком» NAREX Zdanice»» Метчики»»» M, Mf- метчики для метрической резьбы»»»» Машинные метчики»»»» Ручные метчики»»»» Гаечные метчики»»» G- метчики для трубной цилиндрической резьбы»»» UNC – метчики для дюймовой резьбы с крупным шагом»»» UNF – метчики для дюймовой резьбы с мелким шагом
Производитель:
ВсеABRABOROANDRE abrasive articlesAPX TechnologieASKAYNAK, ТурцияBISON-BIALBOSCHESABFANARFELO, ГерманияGLOBUS, ПольшаGRATTECHavera, ГерманияHeidenpeterHeller, ГерманияIZAR, ИспанияKARNASCHKEMMLERKULLENMP-SNAREX ZdaniceNOOK, ЛатвияOregonParitet, ЛатвияPFERDREBIR, ЛатвияSAIT, ИталияTaerosol OYTITEX+, ГерманияTIVOLYUSHWiertla BaildonWILPU, ГерманияYG-1ZM-KOLNOZPS-FNБАЗ (Белгород)БелоруссияБуревестник (Гатчина)ВМПАВТОГерманияЕСАБ-СВЭЛ (СПб)Каменец-ПодольскийКитайКМЗ (Копейск)КОМЗ (Каменск)КРИН (Киров)ЛАЗ (Луга)Межгосметиз (Мценск)МЕТАЛЛИСТ (Глазов)НИЗ (Новосибирск)ПМ (Рязань)ПРАКТИКАРоссияСеверсталь(Череповец)Северсталь-метиз(Орел)СМИ (Арефино)СПРИНТ (Москва)СтИЗСЭЗ (Сычевка)тестТруд (Вача)ЧИЗ (Челябинск)
Новинка:
Всенетда
Спецпредложение:
Всенетда
Результатов на странице:
5203550658095
2,5-дюймовые 3-кулачковые патроны с различной резьбой
- Описание
- инструкции
- Характеристики
- Запасные части
- 3D вид
Трехкулачковые патроны сконструированы таким образом, что все три кулачка перемещаются вместе и автоматически центрируют круглые или шестигранные детали или заготовки с точностью до нескольких тысячных долей дюйма.
Эти патроны обеспечивают самый быстрый и простой способ удержания работы на токарном станке. По этой причине они являются самыми популярными аксессуарами Sherline. Трехкулачковые патроны Sherline сконструированы таким образом, что их можно использовать для зажима прутка снаружи или внутри трубной заготовки. Челюсти являются реверсивными, чтобы вместить более крупный материал.
Патроны для Sherline и других токарных станков
Патрон доступен с несколькими вариантами резьбы шпинделя для использования на Sherline (3/4-16) и других станках, таких как старые токарные станки Unimat (12 мм x 1 мм и 14 мм x 1 мм) или Sears 6-дюймовые токарные станки (1/2-20).
*Обратите внимание, что патроны с размерами резьбы, отличными от 3/4″ x 16, изготавливаются на заказ и имеют срок поставки 5-7 рабочих дней.
Варианты кулачков
- Для тех, кому важна скорость и простота использования, а не максимальная точность, и которым нужен незакрепленный патрон с самого начала (без дополнительной оплаты).
Добавьте примечание “свободные челюсти” в поле для комментариев над номером . - Мягкие (не закаленные и не обработанные) стальные кулачки также доступны при сборке собственного патрона.
| Всегда надевайте защитные очки при работе со станками . |
Скачать PDF 1040 Инструкции
| Диаметр патрона | 2,5″ |
|---|---|
| Объем захвата | С губками в нормальном положении: 3/32″ (2 мм) – 1-3/16″ (30 мм) С губками в обратном положении: 1/4″ (6 мм) – 2-1/4″ (56 мм) |
| Диаметр сквозного отверстия | 0,687″ (17 мм) |
| Размер резьбы | P/N 1041 – 3/4-16 (Шерлайн) P/N 1068 – 12 мм x 1 мм (Unimat SL 1000) P/N 1070 – 1/2-20 (6-дюймовые токарные станки Old Sears) P/N 1031 – 14 мм x 1 мм (Unimat 3 или Cowells) |
| Материал корпуса патрона | 12L14 Сталь |
| Материал кулачков патрона | Цементируемая сталь 12L14 |
И. Д. Удерживающий диаметр губок ПРИМЕЧАНИЕ. Диаметры, указанные на распечатке, могут варьироваться в пределах 0,010–0,020 в зависимости от количества материала, удаляемого во время операции шлифования. Нажмите на изображение, чтобы увеличить его. |
| Деталь № | Описание | Количество |
|---|---|---|
| 10411 10681 10701 10311 | Корпус 3-х кулачкового патрона 2,5″, резьба 3/4-16 *Отдельно не продается Корпус 3-х кулачкового патрона 2,5″, резьба 12 мм x 1 мм *Отдельно не продается Корпус 3-х кулачкового патрона 2,5″, резьба 1/2-20 *Отдельно не продается Корпус патрона с 3 кулачками 2,5″ Резьба 14 мм x 1 мм *Отдельно не продается | 1 |
| 10412 | 2,5-дюймовый спиральный патрон *Отдельно не продается | 1 |
| 10413 | Стопорное кольцо патрона | 1 |
| 10414 | 3-х кулачковая кулачковая кулачка* | 3 |
| 40580 | Бар Томми | 2 |
*Поскольку кулачки патрона отшлифованы на заводе, чтобы точно соответствовать корпусу патрона, вы должны отправить свой патрон обратно к нам для установки новых кулачков.
