Резьбовые фитинги. , они используются в местах, где сварка не разрешена. Хотя ASME B16.11 предоставляет размеры для резьбовых фитингов размером от 1/8″ до 4″, обычно на технологических установках используются фитинги от 1/2″ до 1-1/2″.

Теги : #Piping_Engineering #Piping_Fitings #Threaded_Fitings

Резьбовые фитинги для трубопроводов

Номиналы для резьбовых фитингов относятся к классу 2000, 3000, 6000. Выбор класса зависит от графика толщины трубы, как указано в ASME B16.11.

Класс 2000 для Sch80 и XS,
Класс 3000:Sch 160, 6000:XXS

Диапазон размеров согласно ASME B16.11 составляет от 1/8″ до 4″.

Стандарты размеров

ASME B16.11 : Кованые фитинги, сварка внахлест и резьба.

MSS-SP-83 : Соединения стальных труб класса 3000, приварные и резьбовые

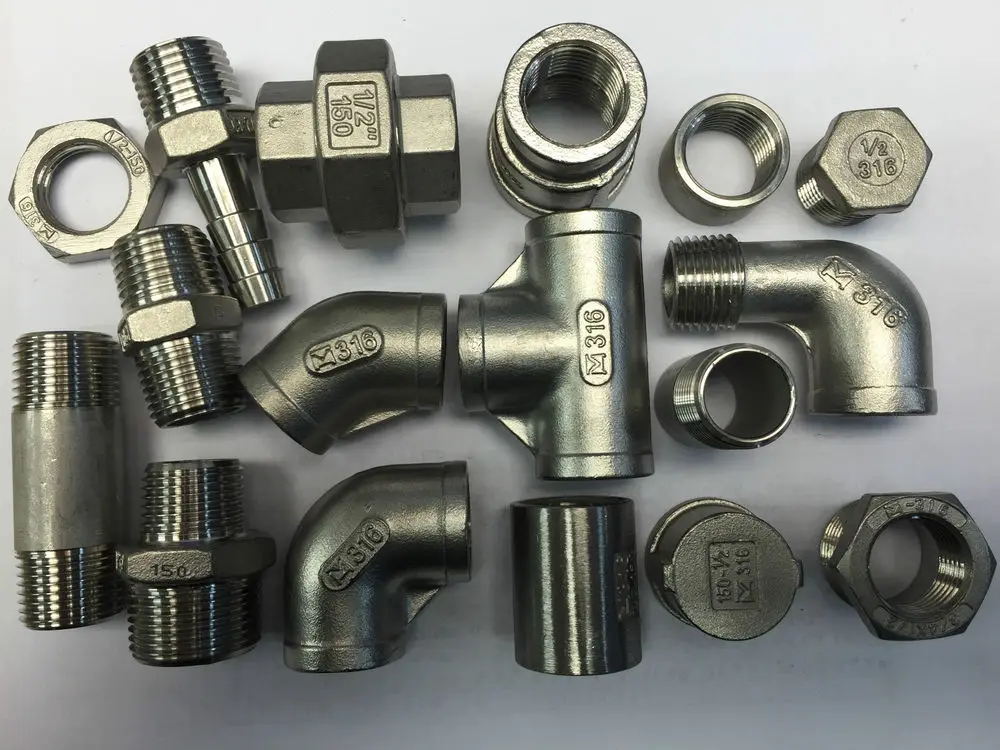

Доступные фитинги

Колено 90 градусов с резьбой

Используется для поворота трубопровода на 90 градусов в резьбовых трубопроводных системах. Доступный диапазон размеров составляет от 1/8″ до 4″ согласно ASME B16.11.

Таблица размеров

Колено с резьбой 45 градусов

Используется для изменения направления трубопровода на 45 градусов. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

Размеры Таблица

Резьбовая заглушка

Используется для закрытия конца трубы. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

Таблица размеров

Прямой и переходной тройник с резьбой

Используется для разветвления под углом 90 градусов того же или уменьшающегося размера. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

Таблица размеров

Крестовина с резьбой

Они экономно используются для сокращения складских запасов. Вместо них используются два тройника. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16. 11.

Таблица размеров

Муфта с полной резьбой

Используется для прямого соединения одного отрезка трубы с другим. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

Таблица размеров

Резьбовая полумуфта

Используется для соединения резьбового патрубка малого диаметра со сварной трубой большого диаметра. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

Таблица размеров

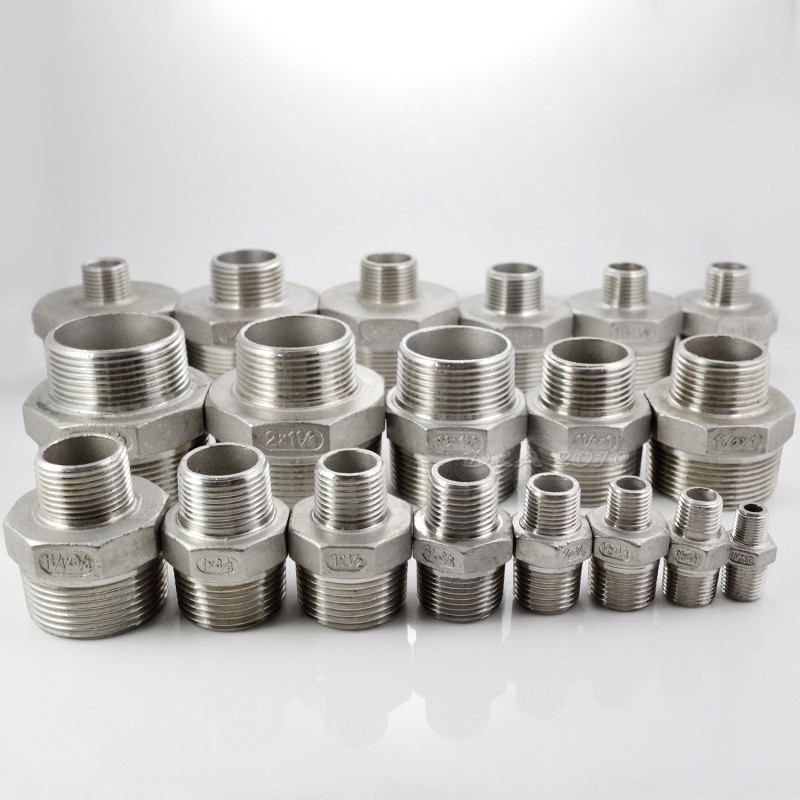

Резьбовой переходник

Эти фитинги используются в качестве переходника в резьбовых трубопроводных сетях. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

Таблица размеров

Резьбовая шестигранная заглушка

Используется для закрытия одного конца резьбового фитинга, такого как тройник или колено и т. д. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

Таблица размеров

Резьбовой закрытый ниппель

Наружный диаметр соответствует стандартным размерам трубы. Длина соответствует требованиям проекта. Изготовлен из стандартного отрезка трубы.

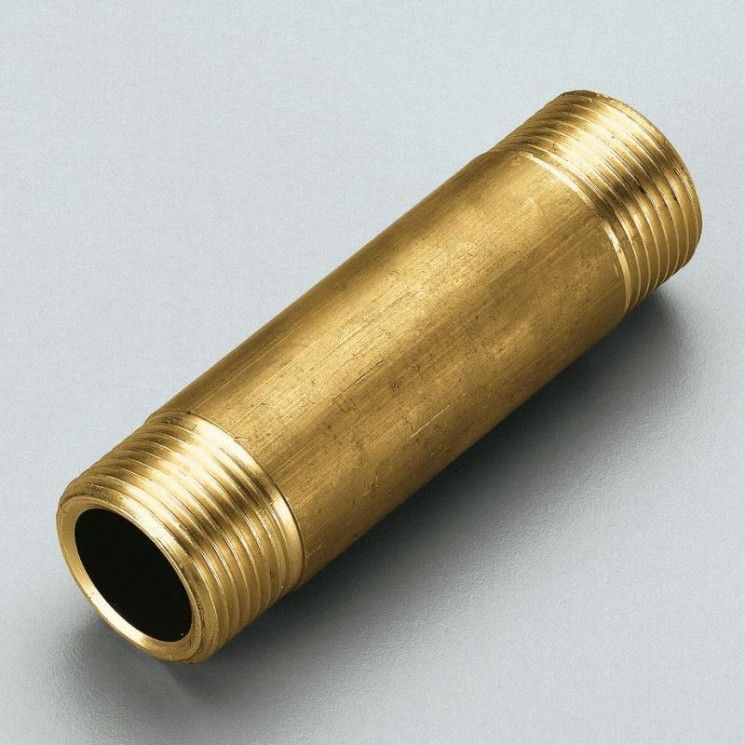

Ниппель с резьбой на обоих концах

Изготовлен из стандартного отрезка трубы в соответствии с требованиями проекта. Используется для соединения двух резьбовых фитингов рядом друг с другом. Внешний диаметр соответствует стандартным размерам трубы.

Ниппель POE TOE

Используется для соединения труб малого диаметра с раструбным сварным швом с трубой малого диаметра с резьбой. Внешний диаметр соответствует стандартным размерам трубы. Длина соответствует требованиям проекта.

Соединитель с резьбой между трубками

Типичное использование — соединение трубок КИПиА с воздушными трубками. Также используется для трубок анализатора.

Втулка с шестигранной резьбой

Они используются в качестве переходников в сети трубопроводов с резьбой путем соединения трубы меньшего размера с фитингом с внутренней резьбой большего размера. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

Таблица размеров

Резьбовые соединения

Соединения позволяют легко устанавливать, снимать или заменять отрезки труб, клапанов или сосудов в резьбовых трубопроводных системах. Чтобы снять клапан, он должен иметь по крайней мере одно соседнее соединение, а для удаления трубопровода из сосуда с резьбовыми соединениями каждый выход из сосуда должен иметь одно соединение между клапаном и сосудом. Внутри соединения предпочтительнее соединения с шлифованной поверхностью, хотя другие соединения являются предпочтительными. доступный.

Резьбовая переходная вставка

Эти фитинги используются для соединения двух фитингов с внутренней резьбой разных размеров.

Заглушка с квадратной головкой

Используется для закрытия одного конца фитинга с внутренней резьбой для будущего расширения. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

Таблица размеров

Резьбовая заглушка с круглой головкой

Используется для закрытия вентиляционных и дренажных отверстий клапанов, конденсатоотводчиков и т. д. Также для закрытия концов трубных фитингов с внутренней резьбой. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

Таблица размеров

Резьбовая втулка заподлицо

Используется для соединения трубы меньшего размера с фитингом с внутренней резьбой большего размера. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

Таблица размеров

Преимущества резьбовых фитингов

Резьбовые соединения можно легко изготовить из труб и фитингов на месте.
Сводят к минимуму опасность возгорания при установке в местах, где присутствуют легковоспламеняющиеся газы и жидкости.

Недостатки резьбовых фитингов

Использование резьбовых соединений не разрешено ANSI B31.1, если ожидается сильная эрозия, щелевая коррозия, удары или вибрация, а также при температурах выше 925 F.
При использовании резьбовых соединений высока вероятность утечки.
Сварка пломбы может потребоваться в более опасных ситуациях.
Для резьбовых соединений прочность трубы снижается, так как формирование резьбы уменьшает толщину стенки.

Материалы конструкции

Эти фитинги представляют собой кованые фитинги. Итак, строительные материалы следующие.

A105 : Стандартные технические условия на поковки из углеродистой стали для трубопроводов.
A181 : Стандартные технические условия на поковки из углеродистой стали для трубопроводов общего назначения.
A182 : Стандартные технические условия на кованые или катаные фланцы труб из сплава и нержавеющей стали, кованые фитинги, клапаны и детали для работы при высоких температурах.
A350 : Стандартные технические условия для поковок из углеродистой и низколегированной стали, требующие испытаний на ударную вязкость компонентов трубопроводов.

Образец спецификации материала трубопровода

Элементы: колено 45 градусов, колено 90 градусов, равнополочный тройник, переходной тройник, заглушки, полная муфта, переходная муфта

Материал: CS: ASTM A105. Оцинкованные, NIC, HIC согласно спецификации.
Материал: SS: ASTM A182 F304L
. Переходник «труба-трубка»
1. Материал: CS:ASTM A105,
2. Класс: NA,
3. Наконечники: Конец с внутренней резьбой / Компрессионное двойное обжимное кольцо, Размеры Стандарт: Производитель.
. Swage
1. Материал: CS: Изготовлен из бесшовной трубы ASTM A234 Gr. ДПБ
2. Материал: SS: Изготовлен из бесшовной трубы ASTM A403 Gr. WP304LS
3. Концы: резьбовые оба конца, стандарт: BS3799
Элемент: Круглая головка.
Элемент : Муфта
Материал : CS : ASTM A105,
Класс : 3000,
Концы : Обжимной двойной наконечник с обоих концов,
Стандарт: Стандарт производителя
