Нарезка резьбы на трубе цена в Самаре

Продукция:	Ед. измерения:	Кол-во:	Цена, от:	Наличие:	Купить
Нарезка резьбы на трубе Нарезка резьбы на трубе выполняется на современном технологичном оборудовании, благодаря чему операция проводится с максимальной точностью. Резьбовые соединения востребованы на любых трубопроводах. Цена услуги нарезки резьбы у нас одна из самых низких.	шт.		20 ₽ 2020 ₽ / шт.	В наличии

Резьбовое соединение труб является одним из наиболее востребованных методов. Ведь при таком монтаже трубопроводной системы нет необходимости в использовании сварочных аппаратов, что существенно упрощает процесс проведения работ. Кроме того, в случае необходимости, появляется возможность выполнить разборку определенного участка магистрали, не прибегая к режущему инструменту.

Поэтому нарезка резьбы на трубу является весьма актуальной услугой как в промышленности, так и в хозяйственной деятельности человека. По конструкционным особенностям резьбонарезные станки представлены в достаточно обширном сортаменте, что дает возможность выбрать наиболее практичный способ. Нанесение внутренней и наружной резьбы на концы труб может осуществляться с использованием резьбонакатного, резьбофрезерного и резьбошлифовального оборудования.

Конструкционные особенности резьбонакатных станков

Такие устройства функционируют по принципу пластической деформации обрабатываемой поверхности без образования стружки. Суть процесса заключается в прокатывании заготовки между специальными головками при одновременном сдавливании. Благодаря созданию значительного давления на трубопрокат, металл, из образующихся бороздок, выдавливается и заполоняет пустоты между витками инструмента.

В результате получается резьба с необходимыми геометрическим параметрами. В качестве накаточного инструмента выступают такие элементы как плашки, ролики, сегментные резьбовые элементы. Для выполнения данного производственного процесса применяются автоматические и полуавтоматические резьбонакатные станки, которые могут быть оснащены ЧПУ. В небольших мастерских может использоваться и обычное токарно-фрезерное оборудование. Резьба получаемая таким методом может быть круглой, треугольной или тангенциальной.

Резьбофрезерное оборудование

Фрезерная технологи нанесения резьбы на концы труб выделяется высокой производительностью и поэтому является наиболее популярным методом. Для выполнения работ используются специально сконструированные станки. В их рабочую зону устанавливаются дисковые и гребенчатые фрезы.

В процессе проведения работ используется принцип формообразующего продвижения. Если процедура проводится дисковой фрезой, то она заключается в медленном вращении заготовки с одновременной подачей вперед. При этом, в движение приходит и фреза воздействующая на поверхность металла. Благодаря такой технологии удается создавать резьбу с большим шагом на протяженном участке изделия. Купить нарезку резьбы на трубе выполненную данным методом, можно для сочленения трубопроката большого диаметра. Гребенчатые фрезы позволяют создавать мелкую резьбу сразу по всей поверхности обрабатываемого участка. Такой способ значительно ускоряет производственный процесс по нанесению внутренней и наружной резьбы на трубах.

Резьбошлифовальные станки

Функционирование такого оборудования основано на работе шлифовальных профилирующих абразивных кругов. В принципе, данную технологию можно сравнить с работой резьбофрезерных станков, но в данном случае вместо фрез используются абразивные элементы, которые не нарезают канавки, а отшлифовывают их. В процессе шлифования используются однониточные и многониточные абразивные круги. В первом случае, осуществляется постепенное создание витков с перемещением заготовки по фронту. Многониточные абразивы воздействуют сразу на всю длину, отведенную под создание резьбы. Естественно последний способ является более продуктивным.

Цена нарезки резьбы на трубе в нашей компании одна из самых низких. Чтобы заказать услугу, свяжитесь с менеджером отдела продаж.

Как построить – Как самостоятельно нарезать резьбу на трубе в домашних условиях

Добрый день, дорогие друзья! Как вы уже догадались, с вам строитель Александр, и сегодня я приготовил новую интересную и, надеюсь, полезную публикацию. Речь пойдет о том, как самостоятельно нарезать резьбу на трубе, как наружную, так и внутреннюю. Для этого совсем не обязательно вызывать специалиста, достаточно иметь в наличии или приобрести недорогой инструмент. Итак, поехали.

Как подготовить металл к нарезанию резьбы

Мое глубокое убеждение состоит в том, что качество любой работы зависит от уровня подготовки к ней. Применительно к трубам такой подход обязателен. В противном случае герметичность соединений окажется под вопросом. Для подготовки трубы вам надо сделать три простых действия, которые не займут много времени:

• Металлической щеткой или шкуркой с поверхности металла снимается ржавчина, окалина, следы коррозии, другие загрязнения;
• При наличии старой резьбы на трубе для начала нужно срезать этот участок.
  Для этого закрепите трубу в тисках и воспользуйтесь обрезной машинкой. Следите, чтобы срез получился ровный и был строго перпендикулярен оси трубы;
• Далее нужно воспользоваться шлифовальной машинкой и снять наружную фаску в месте среза. Это необходимо для более плавного начала резьбы. Для ускорения процесса некоторые пользуются болгаркой, но я не рекомендую такой подход из-за снижения качества обработки;
• Перед нарезанием резьбы оголовок резьбы смазывается маслом. Это необходимо для обеспечения плавного хода инструмента и улучшения качества граней.

На все указанные операции у вас уйдет не более 15 минут. Если есть время, можно нарезать резьбу на обработанной и необработанной трубах и сравнить качество полученного результата. Кстати, рекомендую покупать трубы и арматуру в «УралСибМет», качество отменное.

Как нарезать резьбу на трубе плашкой

Стандартным инструментом, лучше всего подходящим для работы в домашних условиях, является плашка.

В специализированных магазинах у нас в Восточной Сибири продаются плашки любого типа и размера. Необходимо отдавать предпочтение инструменту, выполненному из качественной, закаленной стали. Для плавного проворачивания на плашку устанавливаются рукоятки.

Технология выполнения работ выглядит следующим образом:

• Труба размещается вертикально. Необходимо надежно зафиксировать заготовку в тисках или другим приспособлением;
• Подготовка трубы, очистка от ржавчины, снятие фаски, обработка маслом обязательны, могут выполняться на данном этапе;
• Металлорежущий инструмент устанавливается на трубе строго вертикально. Отклонения не допустимы, так как приводят к перекосу резьбы;
• Вращение плашки по трубе, смазанной маслом, осуществляется по часовой стрелке. Работать необходимо медленно и аккуратно;
• Вам необходимо придерживаться следующего алгоритма: после двух витков вперед, плашка на один оборот прокручивается назад;

• Необходимо периодически смазывать трубу маслом. Поверхность металла всегда должна быть покрыта тонкой пленкой.


При выборе плашки с нужными параметрами, нарезание резьбы выполняется достаточно быстро и не занимает много времени. Качество зависит от соблюдения технологии предварительной обработки и нарезки.

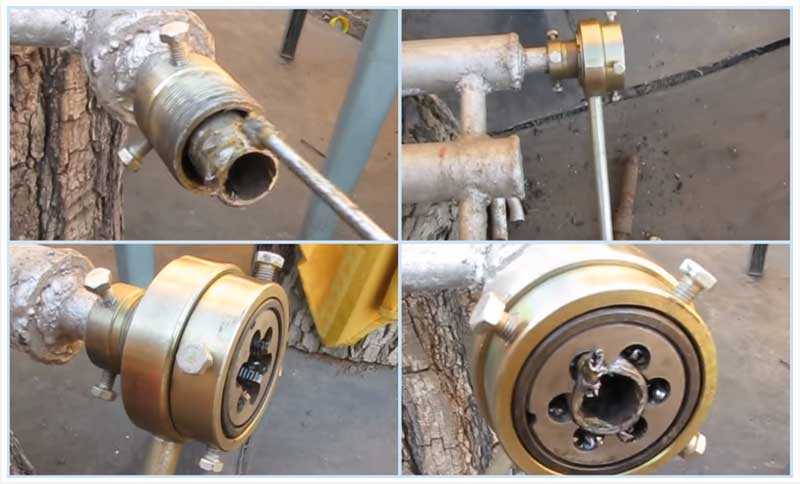

Как сделать резьбу на трубе резьбонарезным набором

Если у вас имеется необходимость в постоянных работах по нарезке резьбы, или требуется разового подготовить большое количество труб, имеет смысл приобрести специальный набор. В его состав входит видоизмененная плашка или клупп, трещотка и направляющая. Для работы с разными трубами в комплект входит несколько специальных резцов.

Технология работы простая и понятная. Клупп устанавливается в трещотку. Далее труба обрабатывается маслом на глубину нарезки. Производится монтаж направляющей. Трещотка вращается вокруг своей оси, при этом резцы равномерно делают резьбу на металле.

Нарезание внутренней резьбы своими руками

Кроме наружной, в некоторых случаях вам может потребоваться внутренняя резьба. Для этих целей я рекомендую использоваться метчик, состоящий из заборной, хвостовой и калибрующей частей. Каждый элемент несет определенную функцию, отвечает за нарезку резьбы, обеспечение вертикального положения инструмента, фиксацию метчика соответственно.

Порядок действий следующий:

• Внутренняя поверхность трубы обрабатывается. Убирается коррозия, ржавчина, снимается фаска;
• Заготовка зажимается в тисках в строго вертикальном положении. Производится обработка металла машинным маслом;
• Метчик вставляется в отверстие и проворачивается на два оборота вперед и один оборот назад. Такая процедура повторяется до необходимой длины резьбы.

В домашних условиях рассмотренные мною способы являются самыми простыми и недорогими в реализации. Существуют и другие инструменты, например, специальные станки для подготовки резьбы. Но такое оборудование требуется существенных финансовых затрат. При этом нарезать простую резьбу можно плашкой или метчиком. Главное не торопиться.

Самый простой и доступный инструмент для насечки внешней резьбы – это плашка, а для внутренней – метчик. С помощью клуппа можно сэкономить время и силы при нарезке резьбы в труднодоступных местах, например, возле стен, а электрическое устройство способно делать насечку самостоятельно.

На этом у меня все. Если у вас появятся вопросы, пишите, оставляйте комментарии на сайте. Постараюсь подробно ответить. Буду рад дельным комментариям и советам. Следите за новыми публикациями, будет интересно. Всем пока, Александр!

Важность нарезания резьбы на трубах без пустот

Важность нарезания резьбы на трубах без пустот

поиск

Нарезание резьбы на трубе — это процесс нарезания резьбы на трубе. Крайне важным шагом является механическое соединение концов двух труб. Трубная резьба используется не только для изготовления механических соединений, но и для герметичного уплотнения газа или жидкости. Качество нарезания резьбы становится важным, так как оно напрямую влияет на качество соединения двух труб. Точная обработка формы резьбы без пустот между двумя трубами с резьбой необходима для достижения герметичности.

Ключевые компоненты для получения труб с идеальной резьбой

Для нарезания резьбы на трубе высокого качества используются различные компоненты. В этой статье рассматриваются типы вставок, методы подачи, этапы нарезания резьбы и предложения Copier Machinery для обеспечения оптимальной нарезки резьбы на трубах.

Резьбовые вставки

При выборе резьбовой вставки необходимо учитывать, следует ли выбирать частичную, полную или полузакрытую форму. Частичную форму можно использовать для серии образцов, но она имеет меньший срок службы, поскольку радиус вершины меньше, чем у полной формы, и необходима завершающая обработка еще одной операцией.

При использовании полной формы после нарезания резьбы не требуется удаление заусенцев, но для этого требуются другие резьбонарезные вставки. При использовании полузаполненной формы удаление заусенцев после нарезания резьбы не требуется, но для этого требуются другие резьбонарезные вставки, а также необходима чистовая обработка с помощью другой операции.

Методы подачи

Методы подачи определяют, как вставка применяется к трубе для создания требуемой формы резьбы. Существуют четырехзаходные токарные методы подачи; радиальная, боковая, модифицированная и пошаговая подача.

• Радиальная подача — это стандартная программа для резки проволоки, которая наиболее удобна в использовании. Он имеет широкое применение, так как условия резания могут быть легко изменены. Имеет равномерный износ как с правой, так и с левой стороны режущих кромок. Однако трудно контролировать стружку на более поздних стадиях резания, поскольку она подвержена вибрации. Он неэффективен для нарезания резьбы с большим шагом, а когда радиус вершины сильно нагружен, он будет поврежден.

• Подача по бокам — это полустандартная программа подачи проволоки, которая также удобна в использовании. Он имеет уменьшенное усилие резания и подходит для резьбы с большим шагом или легко отделяемых материалов. Имеет хороший отвод стружки. Однако большая боковая сторона изнашивается с правой стороны режущей кромки, и для изменения глубины резания требуется перепрограммирование.

• Модифицированная боковая подача предотвращает износ задней стороны с правой стороны режущей кромки и снижает силу резания. Он также подходит для резьбы с большим шагом и легко отделяемых материалов. Он имеет хороший отвод стружки, но требует сложного программирования обработки.

• Инкрементальная подача имеет равномерный износ по задней поверхности правой и левой стороны режущей кромки и уменьшенное усилие резания. Он подходит для резьбы с большим шагом или материалов, которые легко отслаиваются. Он имеет сложное программирование обработки, так как трудно изменить глубину резания и контроль над стружкообразованием.

Повысьте эффективность нарезания резьбы на трубах, выполнив следующие шаги:

1. Различные методы подачи имеют свои особенности и могут быть выбраны в соответствии с производственными потребностями. Предотвращение повреждения радиуса при вершине увеличивает срок службы инструмента, а повреждения радиуса при вершине можно избежать с помощью модифицированной боковой подачи. Кратерный износ можно предотвратить за счет боковой подачи, а равномерный износ с обеих сторон ультрасовременного метода радиальной подачи идеален. Как боковая, так и модифицированная подача предотвращают проблемы со стружкой и предотвращают вибрацию.
2. При радиальной резке с подачей следует использовать перевернутый держатель при изменении направления подачи СОЖ вниз. Уменьшите скорость резания во второй половине проходов и уменьшите скорость резания.
3. Повышение эффективности станка за счет увеличения скорости резания. Это зависит от максимального оборота и жесткости машины. Уменьшение количества проходов до 30-40% может улучшить отвод стружки, поскольку образуется более толстая стружка. Выполнение последнего хлыстового прохода на той же глубине резания, что и при обычном проходе, повышает эффективность обработки поверхности. Если используется метод боковой подачи, замените его на радиальную подачу только во время последнего прохода.

Что мы предлагаем

Специализированный станок для нарезания резьбы на трубах Copier Machinery имеет радиальную и осевую подачу, что позволяет пользователю регулировать положение держателя инструмента. В соответствии со стандартами требований оператора размеры и допуски могут быть установлены для получения контура резьбы. Индивидуальное управление ЧПУ имеет параметры хранения данных, которые позволяют последующим операторам извлекать предварительно заданные формы.

Наши станки с ЧПУ Beaver и станки RTL ZX выполняют большинство стандартных операций по нарезанию резьбы, таких как NPT (National Pipe Thread) и NPS (National Pipe Straight). Они имеют одинаковую резьбу, угол и шаг (количество резьбы на дюйм). Разница в том, что резьба NPT коническая, а резьба NPS прямая.

Кроме того, наши станки имеют опции для программирования различной подачи и совместимы с различными типами пластин. Встроенные программы Copier и возможность индивидуальной настройки означают, что вам не нужно беспокоиться о сложных программах ввода, и они помогают вам нарезать трубы без каких-либо пустот для промышленного использования.

Не пропустите последние разработки в области решений для обработки труб

Руководство по резке и нарезанию резьбы в кабелепроводе

Резка и нарезание резьбы из стали RMC и IMC

ПРИМЕЧАНИЕ:  Хотя резьба муфты имеет прямую резьбу, резьба кабелепровода коническая.

Нарезка резьбы на месте должна выполняться в соответствии со следующими процедурами, если инструкции производителя не отличаются. Инструкции по эксплуатации и технике безопасности должны быть прочитаны и поняты до начала эксплуатации оборудования.

• • Используйте стандартную матрицу с конусной резьбой National Pipe Thread (NPT) 3/4 дюйма на фут (1 из 16). Резьба должна быть полностью нарезана и очищена с использованием острых штампов. (См. ANSI/ASME B.1.20.1-1983 (R2001) Стандарт трубной резьбы общего назначения (дюйм)).
  • Не используйте изношенные штампы. Хотя рваная и оборванная резьба или резьба, нарезанная недостаточно глубоко, может быть вызвана неправильным нарезанием резьбы, они также могут указывать на изношенные матрицы. Если проверка показывает, что это так, см. Приложение А для процедуры замены штампов.
  • Чтобы отрегулировать гребенки, ослабьте винты или стопорное кольцо, удерживающие гребенки в головке. Когда винты или втулка ослаблены, плашки должны свободно отходить от головки.
  • Навинтите головку на резьбовую часть ниппеля с заводской резьбой или кабелепровода с заводской резьбой до тех пор, пока головка не совпадет с заводской резьбой. Если на резьбонарезной головке есть регулировочный рычаг, установите головку на нарезание резьбы немного большего размера.

ПРИМЕЧАНИЕ.  Обычно на один виток не хватает резьбы, чтобы заподлицо с лицевой стороной резьбового калибра, когда калибр затянут вручную. Это находится в пределах допусков, которые позволяют резьбе быть на один виток короче или длиннее, чем заподлицо с поверхностью калибра.

• • Затяните винты или стопорное кольцо так, чтобы матрицы плотно удерживались в головке.
  • Снимите установленную часть резьбового кабелепровода. Матрица готова к использованию.
  • После регулировки штампов, как описано выше, выполните следующие действия:
  • Отрежьте кабелепровод пилой или роликовым резаком. Будьте осторожны, чтобы сделать прямой разрез.

ПРИМЕЧАНИЕ:  Если плашка не будет насажена на трубу под прямым углом, получится кривая резьба. При использовании дискового и роликового резака для резки трубы резак должен полностью вращаться вокруг трубы. Затягивайте рукоятку примерно на четверть оборота после каждого оборота и повторяйте эту процедуру до тех пор, пока труба не будет прорезана.

• • После обрезки и перед нарезанием резьбы рассверлите внутреннюю часть и удалите острые края снаружи.

ПРИМЕЧАНИЕ:  Рассверливание канала после нарезания резьбы приведет к растяжению или расширению конца канала.

• • Чтобы запустить универсальную резьбонарезную головку, прижмите ее одной рукой к концу канала, а другой поверните шток. При использовании штампа с откидной головкой ложа остается неподвижной, а головка вращается. После того, как плашки зацепятся на одну-две резьбы, они будут поступать без давления.
  • Остановите нарезание, как только плашка зафиксируется, и обильно нанесите масло для нарезания резьбы на плашки и область нарезания резьбы.

ПРИМЕЧАНИЕ:  Частое заполнение плашек высококачественной смазочно-охлаждающей жидкостью дополнительно защитит от плохой резьбы. Масло обеспечивает смазку материала и обеспечивает более плавный рез за счет снижения трения и нагрева. Недостаточное количество смазочно-охлаждающей жидкости также может привести к рваной резьбе. Поток смазочно-охлаждающей жидкости к головке штампа должен быть таким, чтобы режущие поверхности сегментов штампа были залиты. Как правило, масла на резьбонарезной головке не бывает слишком много.

• • Заправьте на одну нить меньше конца бегунка.

ПРИМЕЧАНИЕ:  Рекомендуется нарезать на один виток короткую резьбу, чтобы предотвратить соприкосновение кабелепровода с муфтой и позволить муфте покрыть всю резьбу кабелепровода при затяжке гаечным ключом.

• • Отсоедините резьбонарезную головку и очистите резьбу от стружки.

Значение длины резьбы

Длина резьбы имеет важное значение, и применимые требования UL определяют изготовленную длину резьбы и допуск. Для определения правильной длины резьбы на заводе используется калибр-кольцо. Хорошей практикой является продевание кабелепровода на одну нить короче. Это делается для того, чтобы кабель не упирался в муфту. Эта практика позволит обеспечить хорошее электрическое соединение между кабелепроводами и муфтами.

Чтобы обеспечить правильное зацепление резьбы, муфта должна быть затянута вручную, а затем затянута ключом. Как правило, затягивание гаечным ключом не должно превышать трех дополнительных витков. Никогда не должно быть необходимости использовать удлинительную рукоятку на гаечном ключе, чтобы сделать тугое соединение. Единственный случай, когда следует использовать удлинительную рукоятку, — это демонтировать неподатливое соединение в существующей линии.

Простое правило, касающееся использования инструментов, заключается в выборе правильного типа и правильного размера. Ключ соответствующего размера для данного торгового размера кабелепровода указан в Таблице 2.

Защита резьбы, нарезанной в полевых условиях

NEC ^®  Раздел 300.
