Шаг резьбы мелкий и крупный у гаек и болтов

Метизная продукцияСтатьи Шаг резьбы мелкий и крупный у гаек и болтов

под заказ Компания «Тандем»

Таблица шага резьбы и диаметра отверстия для болтов, гаек, винтов и резьбовых шпилек.

Диаметр резьбыШаг резьбы, мм
Шаг основной резьбы, мм / Диаметр отверстия под резьбу, ммШаг мелкой резьбы, мм / Диаметр отверстия под резьбу, мм
МелкаяМелкая 2Супермелкая
М 1 0. 25 / 0.75 (0.2) / 0.8 – –
М 1.2 0.25 / 0.95 (0.2) / 1 – –
M 1.4 0.3 / 0.9 (0.2) / 1.2 – –
M 1.6 0.35 / 1.2 (0.2) / 1.4 – –
M 1.8 0.35 / 1.5 (0.2) / 1.6 – –
M 2 0.4 / 1.6 (0.25) / 1.75 – –
M 2.2 0.45 / 1.75 (0.25) / 1.95 – –
M 2.5 0.45 / 2.05 (0.35) / 2.15 – –
M 3 0.5 / 2.5 (0.35) / 2.65 – –
M 3.5 0. 6 / 2.9 (0.35) / 3.15 – –
M 4 0.7 / 3.3 0.5 / 3.5 – –
M 4.5 0.7 / 3.8 – – –
M 5 0.8 / 4.2 0.5 / 4.5 – –
M 5.5 – (0.5) / 4.5 – –
M 6 1 / 5 0.75 / 5.2 0.5 / 5.5 –
M 7 1 / 6 (0.75) / 6.2 0.5 / 6.5 –
M 8 1.25 / 6.7 1 / 7 0.75 / 7.2 0.5 / 7.5
M 9 1.25 / 7.7 1 / 7.95 0.75 / 8.2 0.5 / 8.5
M 10 1. 5 / 8.5 1.25 / 8.7 1 / 9 0.75 / 9.2
M 12 1.75 / 10.2 1.5 / 10.5 1.25 / 10.7 1 / 11
M 14 2 / 12 1.5 / 12.5 1.25 / 12.6 1 / 13
M 15 – 1.5 / 13.4 1 / 13.95 –
M 16 2 / 14 1.5 / 14.5 – 1 / 15
M 18 2.5 / 15.4 2 / 16 1.25 / 16.6 1 / 17
M 20 2.5 / 17.4 2 / 18 1.25 / 18.6 1 / 19
M 22 2.5 / 19.4 2 / 20 1.5 / 20.5 1 / 21
M 24 3 / 20.9 2 / 22 1.5 / 22. 5 1 / 23
M 27 3 / 23.9 2 / 25 1.5 / 25.5 (1) / 26
M 30 3.5 / 26.4 2 / 28 1.5 / 28.5 (1) / 29
M 33 3.5 / 29.4 2 / 31 1.5 / 31.5 –
M 36 4 / 31.9 3 / 33 2 / 34 1.5 / 34.5
M 39 4 / 34.9 3(4) / 35.9 2 / 37 1.5 / 37.5
M 42 4.5 / 37.4 3(4) / 37.9 2 / 40 1.5 / 40.5
M 45 4.5 / 40.4 3(4) / 40.9 2 / 43 1.5 / 43.5
M 48 5 / 42.8 3 / 44.9 2 / 46 1.5 / 46.5
M 52 5 / 46. 8 (4)3 / 48.9 2 / 50 1.5 / 50.5
M 56 5.5 / 50.4 4 / 51.9 3(2) / 53 1.5 / 54.5
M 60 5.5 / 64.4 4 / 55.8 3(2) / 67 1.5 / 58
M 64 6 / 57.8 4 / 59.8 3 / 61 2(1.5) / 62
M 68 6 / 61.8 4 / 63.8 3 / 65 2(1.5) / 66



Метрический шаг

Буква “М” в маркировке диаметра резьбы, показывает то, что она является метрической.

Что представляет собой на практике метрический шаг резьбы? Это расстояние между 2 аналогичными точками, находящихся на соседних витках профиля. Данное расстояние измеряют миллиметрами. Измерение проводят параллельно существующей оси резьбы. Следует отметить то, что данный параметр резьбовых изделий является весьма важным, равно как и диаметр или сторона вращения резьбы

На основе применяемых сейчас нормативных документов компании могут производить крепеж с наличием двух разных типов шагов резьбы. Они могут быть либо с мелким шагом, либо с крупным.

Что касается крепежа, имеющего диаметр меньше 1 мм, на основе действующего в настоящее время ГОСТа определен крупный шаг. Если диаметр крепежа составляет в пределах 1 – 64 мм, то применяют и мелкий, и крупный шаг резьбы, а если диаметр составляет в пределах 72 – 600 мм, то тогда применяют соответственно мелкий шаг.



Выбираем подходящие параметры

Каким образом правильно выбрать метизы? В России чаще всего используется крепеж с крупным шагом резьбы. Его легко купить в различных строительных магазинах и  профильные торговые точки. Мелкий шаг метизов применяют, как правило, в местах крепления, которые оказываются подверженными вибрациям, либо различным иным видам нагрузок. В частности, болты с мелкой резьбой на практике отлично подойдут для осуществления прикрепления к ступице колесных дисков. Следует отметить то, что крепеж с мелким шагом резьбы довольно часто применяется в автомобилестроении, станкостроении и различных других аналогичных сферах.

Шаг резьбы в крепежной маркировке

На основе действующего в настоящее время ГОСТ 8724-2002 крупный шаг не отмечают при осуществлении маркировки изделий, указывают только мелкий.

Обозначение резьбы включает:

М18 х 0,5

  • М – метрическая;
  • 18 – показатель диаметра резьбы в мм;
  • 0,5 – величина шага, мм (если при этом шаг является крупным, то он не указывается).



Дата публикации: 07.02.2022

Шаг резьбы | ФАСТБОЛТ

Шаг резьбы | ФАСТБОЛТ
Диаметр Резьбы Крупный Шаг 1-ый Мелкий 2-ой Мелкий 3-ий Мелкий 4-ый Мелкий 5-ый Мелкий
0. 25
0.075
–
–
–
–
–
0.30
0.08
–
–
–
–
–
0.35
0.09
–
–
–
–
–
0. 40 – 0.45
0.10
–
–
–
–
–
0.50 – 0.55
0.125
–
–
–
–
–
0.60
0.15
–
–
–
–
–
0. 70
0.175
–
–
–
–
–
0.80
0.20
–
–
–
–
–
0.90
0.225
–
–
–
–
–
1. 00 – 1.20
0.25
0.20
–
–
–
–
1.40
0.30
0.20
–
–
–
–
1.60 – 1.80
0.35
0.20
–
–
–
–
2. 00
0.40
0.25
–
–
–
–
2.20
0.45
0.25
–
–
–
–
2.50
0.45
0.35
–
–
–
–
3. 00
0.50
0.35
–
–
–
–
3.50
0.60
0.35
–
–
–
–
4.00
0.70
0.50
–
–
–
–
4. 50
0.75
0.50
–
–
–
–
5.00
0.80
0.50
–
–
–
–
5.50
–
0.50
–
–
–
–
6. 00
1.00
0.50
–
–
–
–
7.00
1.00
0.75
0.50
–
–
–
8.00
1.25
1.00
0.75
0.50
–
–
9. 00
1.25
1.00
0.75
0.50
–
–
10.00
1.50
1.25
1.00
0.75
0.50
–
11.00
1.50
1.00
0.75
0.50
–
–
12. 00
1.75
1.50
1.25
1.00
0.75
0.50
14.00
2.00
1.50
1.25
1.00
0.75
0.50
15.00
–
1.50
1.00
–
–
–
16. 00
2.00
1.50
1.00
0.75
0.50
–
17.00
–
1.50
1.00
–
–
–
18.00-22.00
2.50
2.00
1.50
1.00
0.75
0. 50
24.00
3.00
2.00
1.50
1.00
0.75
–
25.00
–
2.00
1.50
1.00
–
–
26.00
–
1.50
–
–
–
–
27. 00
3.00
2.00
1.50
1.00
0.75
–
28.00
–
2.00
1.50
1.00
–
–
30.00
3.50
3.00
2.00
1.50
1.00
0. 75
32.00
–
2.00
1.50
–
–
–
33.00
3.50
3.00
2.00
1.50
1.00
0.75
35.00
–
1.50
–
–
–
–
36. 00
4.00
3.00
2.00
1.50
1.00
–
38.00
–
1.50
–
–
–
–
39.00
4.00
3.00
2.00
1.50
1.00
–
40. 00
–
3.00
2.00
1.50
–
–
42.00 – 45.00
4.50
4.00
3.00
2.00
1.50
1.00
48.00
5.00
4.00
3.00
2.00
1.50
1. 00
50.00
–
3.00
2.00
1.50
–
–
52.00
5.00
4.00
3.00
2.00
1.50
1.00
55.00
–
4.00
3.00
2.00
1. 50
–
56.00
5.50
4.
2.00
1.50
1.50
1.00
58.00
–
4.00
3.00
2.00
1.50
–
60.00
5.00
4.00
3. 00
2.00
1.50
1.00
62.00
–
4.00
3.00
2.00
1.50
–
64.00
6.00
4.00
3.00
2.00
1.50
1.00
65.00
–
4. 00
3.00
2.00
1.50
–
68.00
6.00
4.00
3.00
2.00
1.50
1.00
70.00
–
6.00
4.00
3.00
2.00
1.50
72. 00
–
6.00
4.00
3.00
2.00
1.50
75.00
–
6.00
4.00
3.00
2.00
1.50
76.00
–
6.00
4.00
3.00
2.00
1. 50
78.00
–
–
–
–
2.00
–
80.00
–
6.00
4.00
3.00
2.00
1.50



Крупная и тонкая резьба — какой тип резьбы мне нужен?

Типы резьбы крепежа

Вы когда-нибудь застревали, пытаясь понять, когда лучше использовать застежку с крупной или мелкой резьбой? Не волнуйтесь, вы не одиноки. Большинство людей были бы удивлены, узнав о существенных характерных различиях между ними. У каждого типа резьбы есть свои преимущества, которых нет у другого стиля. Читайте дальше, чтобы узнать больше о крепежных деталях с крупной и мелкой резьбой , и никогда больше не выбирайте неправильный тип резьбы.

  • Винтовая резьба представляет собой равномерный гребень, обернутый вокруг цилиндра (прямая резьба) или конуса (коническая резьба) в виде спирали
  • Резьба винтов различается по высоте и ширине, в зависимости от типа крепежа к типу крепежа
  • Резьба с «широким и глубоким гребнем» считается крупной резьбой
  • Резьба с «более узкими и мелкими выступами» считается тонкой резьбой

В чем разница между грубой и тонкой резьбой

Крепеж с крупной резьбой — отличный выбор для большинства строительных работ. Одна из причин заключается в том, что крепежные детали с крупной резьбой могут быть «загрублены» на рабочей площадке, но при этом они могут работать должным образом. «Загрубление» означает, что их резьба может быть слегка повреждена или в резьбе может быть грязь и другие препятствия, такое же «загрубление» может сделать некоторые крепежные детали с мелкой резьбой бесполезными. Крепежи с крупной резьбой также труднее разрезать или нарезать крест-накрест из-за более широкой резьбы, что позволяет использовать больше материала между нитями.

Крепеж с мелкой резьбой — гораздо лучший выбор, когда требуются конкретные размеры. Мелкие нити обладают более высокой прочностью на растяжение, что делает их идеальными для силовых применений. Небольшой шаг (угол наклона) мелкой резьбы делает ее гораздо менее восприимчивой к ослаблению от вибрации. Поскольку для нарезания резьбы требуется меньше материала, процесс нарезания резьбы для крепежа с мелкой резьбой становится намного проще.

Прочтите, чтобы сравнить характеристики и преимущества крепежных изделий с крупной и мелкой резьбой.





Сравнение грубой и мелкой резьбы

Крупная резьба

Тонкая резьба

  • Прочность на снятие изоляции выше при той же длине зацепления.
  • Меньшая вероятность перекрестного потока.
  • Быстрая сборка и разборка.
  • Улучшает постукивание по хрупкому материалу.
  • Большие припуски на резьбу позволяют использовать более толстые гальванические покрытия и покрытия и, следовательно, с меньшей вероятностью заклинивания в условиях коррозии.
  • Меньшая склонность к обдиранию при креплении к материалам с меньшей прочностью.
  • Лучшее сопротивление усталости из-за меньшей концентрации напряжения на радиусе хвостовика резьбы.
  • Высота каждого витка резьбы больше, чем у соответствующего тонкого витка, поэтому между каждым резьбовым зацеплением по бокам больше материала.
  • Менее подвержены надрезам или повреждениям, поэтому с ними не нужно «обращаться осторожно», как с тонкой резьбой.
  • Крупная резьба менее подвержена заеданию, чем мелкая.
  • В аэрокосмической промышленности обычно используется грубая резьба для размеров 8–32 и меньше.
  • Крупная резьба используется при нарезании резьбы в алюминии или чугуне, потому что более тонкая резьба в этих материалах легче сдирается.
  • Становятся прочнее при сборке с более низкой прочностью гаек или материалов с резьбовыми отверстиями.
  • Сильнее для болтов/винтов/гаек размером более одного дюйма.
  • Они закручиваются легче, чем мелкая резьба, особенно в неудобных положениях, и требуют меньше времени для затягивания.







  • Более прочны в материалах с резьбовыми отверстиями, обычно используемых в конструкции, и значительно увеличивают силу зажима соединения.
  • Обеспечивают большую точность регулировки из-за меньшего угла наклона спирали. Можно нарезать резьбу ближе к головке, поскольку фаска резьбы зависит от шага.
  • Лучше подходят для нарезания резьбы в тонкостенных элементах, поскольку крутящий момент при нарезании резьбы ниже при короткой длине зацепления.
  • Прочнее для крепежных элементов диаметром один дюйм и меньше, увеличивая прочность по мере уменьшения размера.
  • Лучше сохраняет герметичность соединения и усилие зажима благодаря меньшему углу подъема резьбы.
  • В аэрокосмической промышленности обычно используются крепежные детали с мелкой резьбой из-за их повышенной прочности.
  • Прочнее соответствующих болтов с крупной резьбой той же твердости.
  • Более прочный как на растяжение, так и на сдвиг из-за немного большей площади растягивающего напряжения и меньшего диаметра.
  • Они имеют меньшую склонность к ослаблению при вибрации из-за меньшего угла наклона спирали, чем грубая резьба.
  • Меньшая глубина резьбы позволяет нарезать резьбу в тонкостенных деталях.
  • Там, где длина зацепления ограничена, мелкая резьба обеспечивает большую прочность.
  • Благодаря большему внутреннему диаметру они имеют большую длину при кручении и поперечном сдвиге.
  • Мелкая резьба требует меньшего крутящего момента для создания эквивалентного предварительного натяга болта.
  • Мелкая резьба более подвержена заеданию, чем грубая.
  • Мелкая резьба требует более длинного зацепления резьбы и более подвержена повреждениям (задирам) и загрязнению резьбы.
  • Они менее подходят для высокоскоростной сборки, так как они чаще заедают при затягивании.

Октябрь 04, 2019

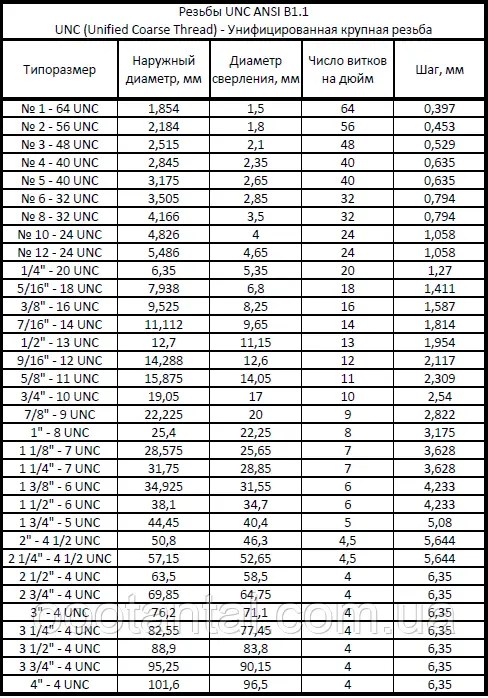

Грубая нить – Eagle Fastener Corporation

Получите индивидуальное предложение, когда вам это нужно! Узнать больше

800-323-6142



Измеряется в дюймах

Номинальный размер

Большой диаметр

Резьба/дюйм

Базовый диаметр делителя

Малый диаметр

Угол подъема

при базовом делительном диаметре

Высота основного треугольника

Зона растягивающих напряжений











(Градусы)

(мин. )



(квадратный дюйм)

#1 0,073 64 0,063 0,056 4 31 0,01353

0,003

#2 0,086 56 0,074 0,067 4 22 0,01547

0,004

#3 0,099 48 0,086 0,076 4 26 0,01804

0,005

#4 0,112 40 0,096 0,085 4 45 0,02165

0,006

#5 0,125 40 0,109 0,098 4 11 0,02165

0,008

#6 0,138 32 0,118 0,104 4 50 0,02706

0,009

#8 0,164 32 0,144 0,130 3 58 0,02706

0,014

#10 0,190 24 0,163 0,145 4 39 0,03608

0,018

#12 0,216 24 0,189 0,171 4 1 0,03608

0,024

1/4 0,250 20 0,218 0,196 4 11 0,04330

0,032

5/160,313 18 0,276 0,252 3 40 0,04811

0,052

3/8 0,375 16 0,334 0,307 3 24 0,05413

0,078

7/16 0,438 14 0,391 0,360 3 20 0,06186

0,106

1/2 0,500 13 0,450 0,417 3 7 0,06662

0,142

16 сентября 0,563 12 0,508 0,472 2 59 0,07217

0,182

5/8 0,625 11 0,566 0,527 2 56 0,07873

0,226

3/4 0,750 10 0,685 0,642 2 40 0,08660

0,334

7/8 0,875 9 0,803 0,755 2 310,09623

0,462

1 1. 000 8 0,919 0,865 2 29 0,10825

0,606

1 1/8 1,125 7 1,032 0,941 2 31 0,12372

0,763

1 1/4 1.250 7 1,157 1,095 2 15 0,12372

0,969

1 3/8 1,375 6 1,267 1,195 2 24 0,14434

1,155

1 1/2 1.500 6 1,392 1,320 2 11 0,14434

1.405

1 3/4 1.750 5 1,620 1,534 2 15 0,17321

1. 900

2 2.000 4 1/2 1,856 1,759 2 11 0,19245

2.500

2 1/4 2.2504 1/2 2.106 2.009 1 55 0,19245

3.250

2 1/2 2.500 4 2,338 2,229 1 57 0,21651

4.000

2 3/4 2,750 4 2,588 2,479 1 46 0,21651

4,930

3 3.000 4 2,838 2,729 1 36 0,21651

5,970

3 1/4 3.250 4 3,088 2,979 1 29 0,21651

7.
