Резец резьбовой для внутренней резьбы
Главная / *ВИДЫ,ГЕОМЕТРИЯ,РЕЖИМЫ РЕЗАНИЯ ТОКАРНЫХ РЕЗЦОВ / # Резец резьбовой для внутренней резьбы
Виды резьбовых резцов
Основные размеры резьбового резца
Геометрия резьбового резца
Выбор резьбового резца
Режимы резания
Маркировка
.
Изготовление ТОРЦЕВЫХ ФРЕЗ, КОНЦЕВЫЕ ФРЕЗЫ-АКЕ-TIDEWAY-WEMARO, ЗУБЬЯ (РЕЗЦЫ) ГНБ, высокогибкий кабель CHAINFLEX
.
Резец резьбовой для внутренней резьбы является узкоспециализированным токарным инструментом, который применяется во многих сферах деятельности. С его помощью можно нарезать внутреннюю резьбу практически любого диаметра, если это позволяет заготовка и правильно подобранный инструмент. Резец внутренний резьбовой применяется для того, чтобы создавать диаметральные канавки внутри заготовок, которые потом будут служить для соединения деталей. Итоговая резьба зависит от того, какое именно оборудование использовали и какие режимы работы применялись. Здесь можно добиться создания не только стандартной резьбы, но и необыкновенных разновидностей, если того требует ситуация.

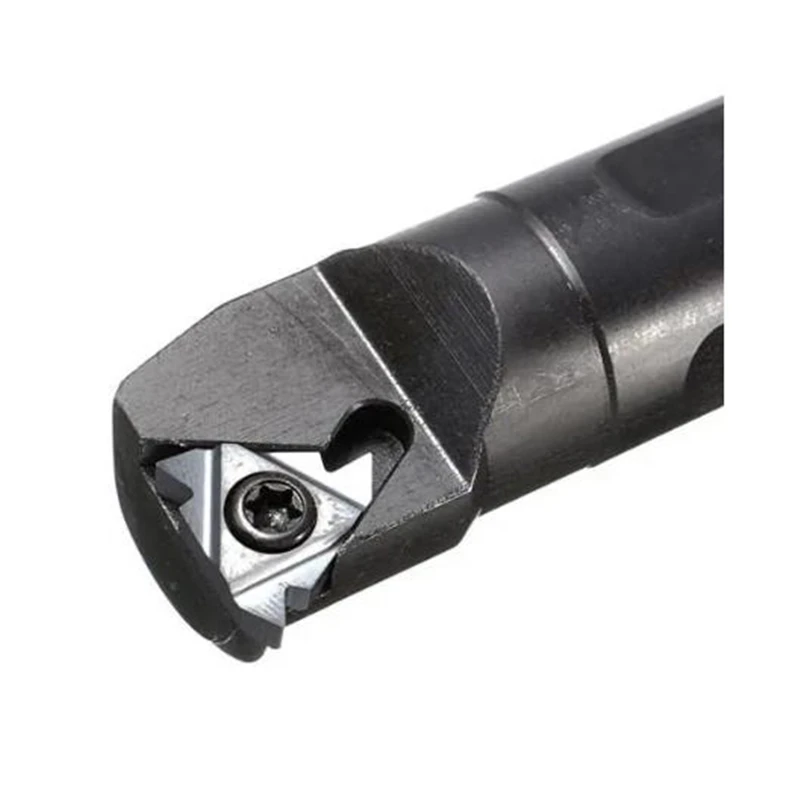

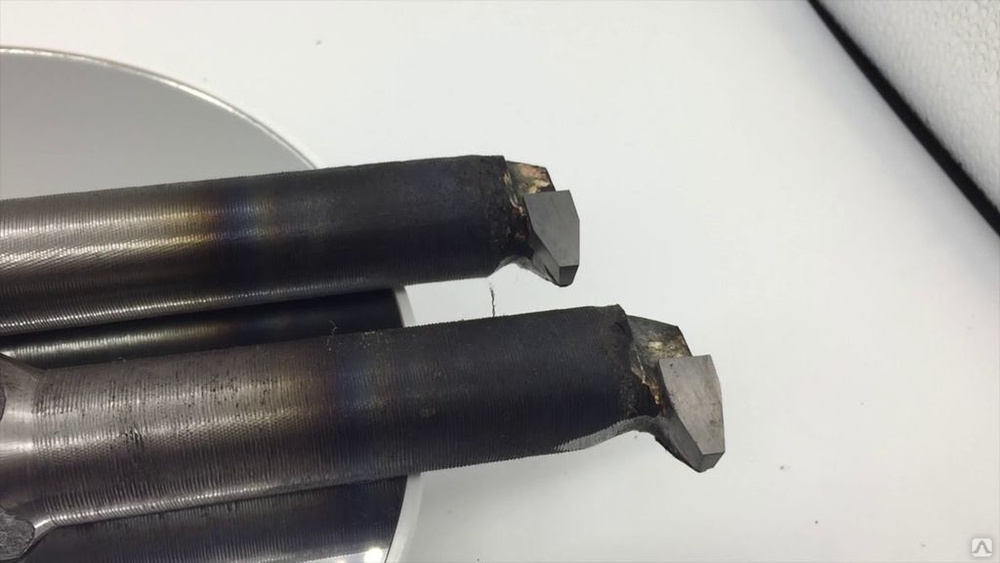

фото:резцы токарные резьбовые для внутренней резьбы
Шаг резьбы определяется размером резца, так как каждое изделие имеет свои пределы. Для выполнения широкого спектра операций требуется иметь несколько резцов, которые бы подходили по параметрам. Исходя из того, что резец токарный резьбовой для внутренней резьбы работает в самой заготовке, а не над ней, как это происходит с аналогичными инструментами для нарезки внешней резьбы, то они, как правило, заметно меньше по размерам. Резец резьбовой внутренний создается по ГОСТ 18885-82.
Особое устройство инструмента позволяет запросто справиться с нарезкой практически любой детали, подходящей по размеру, вне зависимости от ее формы и жесткости. При работе резец для внутренней резьбы располагается перпендикулярно нарезаемой поверхности. В ином случае может произойти уменьшение нарезаемого диаметра. Устройство можно встретить в самых различных областях промышленности, где создаются новые детали, которые соединяются между собой.
Виды резцов для внутренней резьбы
Резец для нарезания внутренней резьбы может иметь несколько видов, каждый из которых отличается по своим параметрам. Основным разделением, которое встречается в данном плане, является разделение на правые и левые инструменты. Распознать их можно, зная особенности конструкции. Левые, если наложить их на ладонь левой руки, чтобы пальцы шли к вершине, должны лежать главной режущей кромкой под большим пальцем этой ладони. Естественно, что метод установки изделия на станок также является соответствующим и противоположен правому.
Правый резец токарный резьбовой для нарезания внутренней резьбы кладется таким же образом на правую руку. Здесь также режущая кромка должна быть направлена к большому пальцу этой ладони. Функциональные отличия лежат только в направлении режущей части, хотя цели применения у них полностью совпадают.
Помимо направления возникают еще различия в размерах, так как это очень важный фактор, определяющий возможность той или иной заготовки, чтобы не испортить ее.
По размеру также подбирается и шаг резьбы, так как при большой режущей кромке невозможно сделать маленький шаг.
Основные размеры резцов для внутренней резьбы
| Высота,мм | Ширина,мм | Длина,мм | Ширина режущей части,мм | Шаг резьбы,мм |
|---|---|---|---|---|
| 10 | 10 | 120 | 4 | 0,75-2,5 |
| 12 | 12 | 140 | 5 | 1-3 |
| 16 | 16 | 170 | 9 | 1,5-4 |
| 20 | 20 | 200 | 12 | 2-5 |
| 25 | 25 | 240 | 14 | 3-6 |
Материал изготовления, как и у большинства других токарных инструментов такого рода, здесь разделяется по основной рабочей части, так как держатель изготавливается из инструментальной стали. Резцы могут быть из быстрорежущей стали, в данном виде они не так часто встречаются, так как не очень востребованы, и из твердосплавных металлов, что более актуально при нарезании резьбы.
Геометрия резца для внутренней резьбы
Резец внутренней резьбы хоть и имеет узкую спецификацию, относительно других разновидностей, геометрия его углов во многом совпадает с ними, так как все основные элементы соблюдены, пусть и под другими величинами. Головка здесь является основной рабочей частью. Она крепится на стержне, который в свою очередь вставляется в держатель станка. Стружка сходит по передней поверхности, которая заточена так, чтобы отходы не мешали нормальной работе инструмента.
Главная кромка выступает основной режущей частью. Она располагается на пересечении главных передней и задней поверхностей инструмента. также существует и вспомогательная режущая кромка. Данная часть располагается в месте пересечения обоих вспомогательных поверхностей, задней и передней, на инструменте.
На месте пересечения вспомогательной и главной режущей кромки образуется вершина резца, которая и задействована в основной работе. В зависимости от конкретной модели, величина угла может несколько меняться.
Выбор резца для внутренней резьбы
Нарезка внутренней резьбы резцом требует большой ответственности, так как испортить заготовку можно не только неосторожным движением, но и неправильно подобранным резцом. Именно по этой причине стоит обращать внимание на размеры инструменты, и в частности, на шаг резьбы, который бы подошел для ваших целей. С материалами изготовления тут все понятно, так как отдается предпочтение твердосплавным металлам, которые хорошо переносят высокую температуру.
«Совет профессионалов! Для точного совмещения внутренней и наружной резьбы после обработки стоит использовать резцы от одного производителя и из одной серии.»
Режимы резания резьбовым резцом
Режимы резания при нарезании резьбы резцом просты в описании, но сложны в выполнении. Первым делом следует расположить главную режущую поверхность строго перпендикулярно обрабатываемой поверхности. Таким образом, достигается максимальная точность обработки. Следует определиться с необходимой скоростью вращения и продвижения, чтобы получить резьбу с нужным шагом.
Скорость подачи резца должна быть постоянной, иначе на определенном этапе вкручиваться деталь не будет. Одинаковая подача резца является главным фактором, чтобы в итоге получилась нормальное рабочее изделие.
Маркировка
Резец резьбовой Т5К10, на примере которого можно рассмотреть маркировку, относится к инструментам с твердосплавными частями. Т5 обозначает, что содержание карбида титана в нем 5%, а К10 – содержание кобальта 10%.
Резцы резьбовые для внутренней резьбы, резцы резьбовые для внутренней резьбы, резьбонарезной резец
8-812-309-89-91
Обратный звонок
| Ваш регион: Москва Изменить |
Товаров в корзине нет. |
| | |
Увеличить изображение
Характеристика и цены Описание
|
В нашем интернет-магазине можно купить резцы резьбовые для внутренней резьбы,оптом и в розницу по низкой цене Резьбонарезной резец
Выбор региона
Заказ обратного звонка
Ваше имя
Телефон
Спасибо за ваше обращение!
Наш оператор свяжется с вами в течение 5 минут.
Ok
Заявка на покупку товара
Заполните форму быстрого заказа, наши менеджеры скоро свяжутся с вами
Ваше имя
Я представитель юридического лица
Спасибо за ваше обращение!
Наш оператор в скором времени свяжется с вами.
Ok
Резьбовые фрезы – Твердосплавные, с покрытием TS, TSC-XTM/TSC-XTML | МИСУМИ
- Режущие инструменты>
- Инструменты для нарезания резьбы>
- Резьбовые фрезы – твердосплавные, с покрытием TS, TSC-XTM/TSC-XTML
org/ListItem”> Резьбовые фрезы>MISUMI
MISUMI
Популярная резьбонарезная фреза с покрытием TS
| Номер детали |
|---|
| TSC-XTM-M3-0.5 |
| TSC-XTM-M4-0.7 |
| TSC-XTM-M6-1 |
| TSC-XTM-M8-1.25 |
| TSC-XTM-M10-1.5 |
| TSC-XTM-M12-1.75 |
| TSC-XTML-M6-1 |
| TSC-XTML-M8-1.25 |
| TSC-XTML-M10- 1.5 |
| TSC-XTML-M12-1.75 |
| Номер детали | Объем скидки | дней до поставки | Номинальный | шаг, количество нитей (мм) | Общая длина (L) (мм) | Диаметр (φ) | . (φ) | Кол-во канавок | Модель САПР | |
|---|---|---|---|---|---|---|---|---|---|---|
4 Days | M3 | 0.5 | 48 | 2.3 | 6.7 | 6 | 3 | |||
4 дня | M4 | 0.7 | 48 | 3 | 8.7 | 6 | 3 | 2D Model | ||
4 Days | M6 | 1 | 54 | 4.5 | 13.5 | 6 | 3 | 2D Model | ||
4 дня | M8 | 1. 25 | 54 | 5.95 | 18.1 | 6 | 3 | 2D Model | ||
4 Days | M10 | 1.5 | 64 | 7.95 | 21.7 | 8 | 4 | 2D Model | ||
4 дня | M12 | 1.75 | 74 | 9.95 | 25.3 | 10 | 4 | 2D Model | ||
4 Days | M6 | 1 | 54 | 4.5 | 16.5 | 6 | 3 | 2.5D Model | ||
4 дня | M8 | 1. 25 | 54 | 5.95 | 21.88 | 6 | 3 | 2.5D Model | ||
4 Days | M10 | 1.5 | 64 | 7.95 | 26.25 | 8 | 4 | 2.5D Model | ||
4 дня | M12 | 1.75 | 74 | 9.95 | 32.4 | 10 | 4 | 2.5D Model |
Loading…
Specifications
| ТСК-ХТМ | М3 | 0,5 | 2,3 | 48 | 6,7 | 6 | 3 |
| М4 | 0,7 | 3 | 48 | 8,7 | 6 | 3 | |
| М6 | 1 | 4,5 | 54 | 13,5 | 6 | 3 | |
| М8 | 1,25 | 5,95 | 54 | 18. 1 | 6 | 3 | |
| М10 | 1,5 | 7,95 | 64 | 21,7 | 8 | 4 | |
| M12 | 1,75 | 9,95 | 74 | 25,3 | 10 | 4 | |
| TSC-XTML | М6 | 1 | 4,5 | 54 | 16,5 | 6 | 3 |
| М8 | 1,25 | 5,95 | 54 | 21,88 | 6 | 3 | |
| М10 | 1,5 | 7,95 | 64 | 26,25 | 8 | 4 | |
| M12 | 1,75 | 9,95 | 74 | 32,4 | 10 | 4 |
Дополнительная информация
● Покрытие TS обладает гораздо большей стойкостью к окислению и твердостью, чем обычные пленки, что обеспечивает более длительный срок службы.
● Время обработки сокращается, поскольку возможна высокоскоростная резка.
● Может использоваться как для глухих, так и для сквозных отверстий.
■Резьбонарезной станок Misumi Продукт Загрузка программы ЧПУ
Нажмите здесь
Основная информация
| Типы резьбы | Метр | Тип материала инструмента | Карбид | Рабочий материал | Низкоуглеродистая сталь (содержание углерода 0,25% или менее) / среднеуглеродистая сталь (содержание углерода 0,25–0,45%) / высокоуглеродистая сталь (содержание углерода более 0,45%) / легированная сталь (SCM) / нержавеющая сталь (SUS) ) / Термически обработанная сталь (25–35 HRC) / Высокотвердая сталь (50–60 HRC) / Инструментальная сталь (до закалки SKD) / Сталь (SC) / Чугун (FC) / Высокопрочный чугун (FCD) / Медь (Cu) / Латунь (Bs) / Латунь Чугун (BsC) / Бронза (PB) / Алюминиевый прокат (AL) |
|---|---|---|---|---|---|
| Метчик Модель | Резак для нарезания резьбы | Отверстие Модель | Для сквозных/глухих отверстий | Наличие покрытия | В комплекте |
| Обработка поверхности | Для высокой твердости (на силиконовой основе) |
Настройка здесь
Дополнительные продукты в этой категории
Клиенты, которые просматривали этот товар, также просматривали
MISUMI использует файлы cookie для предоставления вам услуг и улучшения этого веб-сайта.
Для получения дополнительной информации ознакомьтесь с нашей Политикой конфиденциальности. Продолжая использовать этот веб-сайт или нажимая «Я принимаю», вы соглашаетесь на использование нами файлов cookie. Настройки файлов cookie можно обновить через ваш браузер.
- Принимаю
НАРЕЗАНИЕ ВНУТРЕННЕЙ РЕЗЬБЫ ВРУЧНУЮ
НАРЕЗАНИЕ ВНУТРЕННЕЙ РЕЗЬБЫ ВРУЧНУЮ – С ИСПОЛЬЗОВАНИЕМ МЕТЧИКОВ И ДЕРЖАТЕЛЯ МЕТЧИКА / КЛЮЧА| НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ ИНДЕКСНУЮ СТРАНИЦУ | ||
| НАРЕЗАНИЕ ВНУТРЕННЕЙ РЕЗЬБЫ ВРУЧНУЮ – С ИСПОЛЬЗОВАНИЕМ МЕТЧИКОВ И ДЕРЖАТЕЛЬ КРАНА / КЛЮЧ | ||
| В. Райан © 2019 | ||
| PDF-ФАЙЛ – НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ РАБОЧИЙ ЛИСТ | ДЛЯ ПЕЧАТИ||
Внутреннюю резьбу малого диаметра можно нарезать вручную с помощью держателя метчика / гаечного ключа. Целью «метчика» является нарезание резьбы в «отверстие», которое было точно просверлено до определенного размера. Например, отверстие диаметром 5 мм можно «нарезать» для резьбы М6 (метрическая). В отверстие диаметром 6,8 мм можно нарезать резьбу M8. Это зависит от того, требуется ли грубая или тонкая нить. Метчикиобычно покупаются в комплекте из трех штук (см. ниже). Конический метчик используется чаще всего, так как он нарезает резьбу через отверстие. Если требуется нарезать резьбу в «глухом» отверстии (отверстие, просверленное НЕ насквозь), сначала используется конический метчик, затем «промежуточный» метчик и, наконец, метчик-пробка. Использование всех трех метчиков на глухом отверстии гарантирует, что резьба будет нарезана почти до дна отверстия. | ||
| ||
Для нарезания резьбы во внутреннем отверстии требуется вороток/держатель. Ниже показаны два типичных типа. Метчик закреплен в центре ключа, губки которого затягиваются на хвостовике квадратного сечения. Это означает, что вороток не должен скользить при вращении во время использования. | ||
| Этот ключ с патроном затягивается на хвостовике метчика так же, как патрон сверлильного станка. В этом случае он затягивается только усилием руки. | ||
| НАРЕЗАНИЕ РЕЗЬБЫ С НАБОРОМ МЕТЧИКОВ | ||
При нарезании резьбы конусный метчик помещается в ключ. Конический конец метчика помещается в отверстие. Ключ поворачивают по часовой стрелке на полный оборот, а затем на пол-оборота против часовой стрелки. | ||
Метчик изготовлен из быстрорежущей стали. Более дешевые версии производятся из углеродистой стали. В обоих случаях они закалены, чтобы выдерживать нарезание резьбы в течение всего срока службы.
