Техпластины резиновые ГОСТ 7338-90 характеристики

Техпластины ГОСТ 7338-90 – это материалы в виде резиновых и резинотканевых листов или рулонов выпускаемые в качестве заготовок, предназначенные для дальнейшего изготовления из них резинотехнических изделий (РТИ).

Из листовой технической резины изготавливают фланцевые прокладки, механические уплотнения для герметизаций, а также применяется как готовый материал для различных настилов, электроизоляций, защитных кожухов и другие изделия РТИ.

Свойства и назначение техпластин ГОСТ 7338-90 предусматривают использование в контакте с материалами: «резина-металл», пластики, дерево, кислоты, щелочи, воздушные среды.

Как выбрать резиновую техпластину?

Параметры выбора техпластины заключается в определении соответствия области и среды применения, контакта с агрессивными веществами и физического воздействия.
Определяется площадь листа, толщина, рабочее давление на материал, плотность, температура, наличие или отсутствие армирования (усиления) и вес при необходимости.

Марки и расшифровка техпластин

Техпластины ГОСТ 7338-90 бывают 3 марок (с расшифровкой):

Марка 1 – «Техпластина ТМКЩ» – тепло-морозо-кислотощелоче-стойкая. Резина техническая, устойчива к теплу, морозу, кислотам, щелочам.

Марка 2 – «Техпластина МБС» – маслобензостойкая. Резина техническая устойчива к нефтепродуктам.

Марка 3 – «Техпластина АМС» – атмосферо-маслостойкая. Резина техническая более устойчива в контакте с атмосферным газами, осадками, воздействиями озона, ультрафиолетового излучения, инертных газов, азота, масел на нефтяной основе.

Марка пластины	Температура эксплуатации	Давление в Рабочей среде, Мпа
ТМКЩ-М	от -45°С до +80°С	Воздух в емкостях и помещениях, инертные газы, азот. Давление от 0,05 до 0,4 Мпа для класса – 1, давление от 0,05 до 0,1 Мпа для класса – 2. Вода морская, пресная, промышленная, сточная без органических примесей, растворителей и смазок; солевые растворы с полной концентрацией; щелочи, кислоты с концентрацией до 20%. Давление от 0,05 до 10,0 МПа для класса – 1, давление от 0,05 до 0,1 Мпа для класса – 2.
ТМКЩ-С	от -30°С до +80°С
ТМКЩ-С1	от -45°С до +80°С
ТМКЩ-С2	от -60°С до +80°С
ТМКЩ-Т	от -30°С до +80°С
ТМКЩ-Т1	от -45°С до +80°С
ТМКЩ-Т2	от -60°С до +80°С
МБС-М	от -30°С до +80°С	Нефтепродукты: топливо, масла, смазки (гсм). Давление от 0,05 до 10,0 Мпа для класса – 1, давление от 0,05 до 0,1 Мпа для класса – 2. Воздух в емкостях и помещениях, инертные газы, азот. Давление от 0,05 до 0,4 Мпа для класса – 1, давление от 0,05 до 0,1 Мпа для класса – 2.
МБС-М1	от -40°С до +80°С
МБС-С	от -30°С до +80°С
МБС-С1	от -40°С до +80°С
МБС-Т	от -30°С до +80°С
МБС-Т1	от -40°С до +80°С
АМС-М	от -30°С до +80°С	Атмосферное воздействие воздуха, осадков, ультрафиолетового излучения, озона, инертные газы, азот, масла на основе нефти. Давление от 0,05 до 0,4 Мпа для класса – 1, давление от 0,05 до 0,1 Мпа для класса – 2. Контакт с маслами на нефтяной основе. Давление от 0,05 до 10,0 Мпа для класса – 1, давление от 0,05 до 0,1 Мпа для класса – 2.
АМС-М1	от -40°С до +80°С
АМС-С	от -30°С до +80°С
АМС-С1	от -40°С до +80°С
АМС-Т	от -30°С до +80°С
АМС-Т1	от -40°С до +80°С

Цифры “1” или “2” указанные в конце “марки пластины” указывают на количество тканевого слоя (корда).

Монолитная и армированная резиновая пластина

Существует 2 типа:

1. Пластина резиновая универсального назначения. Наиболее востребована для изготовления изделий РТИ, и как готовый материал. Применяется в большинстве промышленных и хозяйственных областей. Выпускается в широком диапазоне размеров.

2. Резиновая пластина армированная 1 или 2-мя тканевыми слоями расположенные на расстоянии не менее 2 мм друг от друга.

Благодаря армированию более устойчивая и прочная на изгиб в условиях низких, высоких температурах и агрессивных средах. Обладает повышенным ресурсом работы и надежностью. Широко применяется для изготовления прокладок, уплотнений, настилов, изоляторов, защитных брызговиков и т.п.

Имеет ограничения в создании деталей РТИ, например в изготовлении уплотнительных шнуров узкого сечения, объемных деталей.

Виды резиновых техпластин – пластины и рулоны

Изготавливается 2 видов:

«Ф» – формовые пластины. Изготавливаются в пресс-формах методом вулканизации («запекания» и полимеризации смешиваемых молекул) под давлением пресс-формы.

• Формовая пластина выпускается в виде квадратных листов толщиной от 1 до 60 мм.
• Длина и Ширина (чаще всего квадратных листов):

• 500 * 500 мм;
• 700 * 700 мм;
• 720 * 720 мм;
• 1000 * 1000 мм;
• 1200 * 1200 мм;

«Н» или «Н/Ф» – неформовые, рулонные пластины. Изготавливаются на валах вулканизаторах непрерывного действия под давлением.
Неформовые пластины выпускается в виде длинных полос свернутые в рулоны следующих размеров:

• толщиной от 1 до 16 мм;
• длиной до 10 метров * шириной от 800 до 1500 мм.

* Точность размеров следует уточнять!

Размеры и вес резины МБС, ТМКЩ

Резина листовая производится из резиновых смесей на основе природных, синтетических каучуков и других ингредиентов изменяющие физические и химические свойства.

После получения определенной смеси и введения вулканизирующих реагентов проходит процесс смешивания, запекания и полимеризации на гидравлических прессах или барабанных вулканизаторах непрерывного действия. После процесса вулканизации смесь становится эластичным резиновым материалом.

Существует мнение о том, что формовая пластина лучше чем неформовая по плотности, так как в формах создается более высокое давление при прессовании. Однако, неформовой «барабанный» метод позволяет регулировать скорость вулканизации, что более положительно влияет на плотность и гибкость структуры при полимеризации резиновой смеси. Поэтому оба вида листовой резины составляют вполне равнозначную ценность.

Классы пластин

Классы техпластин определяют, при каком давлении они могут работать в условиях механических и химических воздействий.

1 класс — рабочее давление свыше 0,1 МПа (более 1,0 кг/см2 / от 1 Атм). Выпускаются толщиной от 1,0 до 20,0 мм с характеристиками повышенного давления.

2 класс — рабочее давление до 0,1 МПа (до 1,0 кг/см2 / до 1 Атм). Выпускаются толщиной от 1,0 до 60,0 мм.

Плотность (твердость) листовой резины

В зависимости от среды и условий эксплуатации резиновые пластины различают по степени твердости:

• М – мягкая;
• С – средняя;
• Т – повышенной твердости.

Плотность и прочность техпластин ТМКЩ, МБС, АМС

Наименование пластины	Плотность (твердость) единицы Шора А (от 0 до 100)	Прочность при растяжении не менее, Мпа	Удлинение при разрыве, не менее %
ТМКЩ-М	35-50	4	300
ТМКЩ-С	50-65	5	250
ТМКЩ-Т	65-85	6,5	200
МБС-М	40-55	6,0 – для 1 класса, 5,0 для 2 класса	250
МБС-С	55-70	8,0 – для 1 класса, 7,0 для 2 класса	200
МБС-Т	70-90	8,5 – для 1 класса, 7,5 для 2 класса	200 – для 1 класса, 150 для 2 класса
АМС-М	35-50	4,5	300
АМС-С	50-65	5	250
АМС-Т	65-85	7	200

Внешний вид

По внешнему виду технические пластины изготавливаются гладкие или с небольшой шероховатостью.

В отличии от гладкой резины, на поверхностях и торцах шероховатых пластин могут присутствовать небольшие поры и бугристость.

На любых резинотканевых пластинах согласно стандарту, не допускается расслоение тканевого слоя от резины с торцов глубиной более 3 см, длиной более 2 см.

На листах допускается наличие светлого пудрового налета из талька, применяемый для хранения и консервации резины. Наличие выцветающего разнотонного цвета, является естественным процессом.

В рамках настоящего ГОСТа 7338-90 шероховатые и гладкие (глянцевые) листы не представляют различий в качестве, имеют одинаковые свойства и характеристики.
Маркетологи некоторых заводов неформально разделили техпластины по текстуре поверхности. Гладкая плиты выглядят привлекательней, однако не везде применимы из-за низкой пористой поверхностей.

Наличие вкраплений в виде песка, шлака, камней, не переработанной серы и т.п., не входящих в состав резиновой смеси, а также ломкость, деформация пластин, расслоение армирующего слоя не допускается и указывает на потерю свойств.

Листовая резина в рулонах после разворачивания может сохранять волнистость, неровности. После разворачивания постепенно приобретает более ровную плоскость при умеренной температуре.

Рулонная резина в свернутом состоянии не утрачивает своих свойств в пределах ресурса работы.

Транспортировка и хранение

Благоприятной средой хранения техпластин является сухое и проветриваемое помещение до +25 °С без доступа солнечных лучей. Не допускается расположение тепловых приборов менее 1 метра от резинотехнических материалов (РТИ).

Без потери своих свойств допускается хранение при температуре от +25 до +35 °С не более 3 месяцев с даты производства.

Не допускается подвергать пластины ударным нагрузкам, изгибам и другой деформации при температуре ниже -30°С.

Для транспортировки или подготовки к производству изделий, необходимо выдержать материал в течении суток при температуре +20 – +25°С.

Необходимо исключить попадание нефтепродуктов и их паров, газов, кислот, щелочей и других агрессивных веществ разрушающие текстиль и резину.

Сроки хранения

Сроки хранения пластин при которых материалы гарантированно не утрачивают свои свойства:

1 класс — 5,5 лет со дня изготовления;

2 класс — 2,5 года со дня изготовления.

Паспорт качества

Резиновые техпластины сопровождаются документом/паспортом качества, в нем указаны:

• Наименование
• Изготовитель (название предприятия – изготовителя, товарный знак)
• Номер партии
• Дата производства
• Печать/ штамп технического контроля
• Масса партии

Обработка и применение листовой резины

Техпластины ТМКЩ, МБС, АМС успешно поддаются обработке с помощью токарного оборудования, вырубки, резки, сверления, шлифовки. Однако, задача сложно выполнима при резке толстой резины (плит) без соответствующего оборудования.
При ручной обработке рекомендуется смачивать режущий инструмент водой или мыльным раствором, а при работе на станках смазывающий раствор должен поступать непрерывно. Не допускается использовать в качестве смазки жидкости на основе нефти, растворителей, концентрированных кислот и щелочей.

При закрытом монтаже изделий из техпластин в виде уплотнительных колец, прокладок, монтаже штуцеров с шлангами, деталей трения, узлов сопряженных поверхностей «металл-резина» рекомендуется применять защитную смазку ЦИАТИМ-221, т.к. состоит на основе силикона и не содержит нефтепродуктов. Работоспособна от – 60 до +150 °С, со сроком эксплуатации до 40 лет. Не допускается применения смазки открыто по причине гигроскопичности (впитывания влаги).

В местах, где прокладки открыто выступают наружу от вдавлености, не допускается воздействие солнечных лучей.

Если техпластина подвергается ударным нагрузкам, не допускается усиление деформации более 25% от толщины изделия в области контакта.

Вернуться в каталог Техпластины ТМКЩ листы
Вернуться в каталог Техпластины ТМКЩ рулоны
Вернуться в каталог Техпластины МБС листы
Вернуться в каталог Техпластины МБС рулоны

Виды техпластин и их применение — обзор УкрЗахідПостач

Содержание статьи:

• Техпластина вакуумная ТУ 38-105116-81
  • Основные свойства ТУ 38-105116-81
  • Применение ТУ 38-105116-81
• Техпластина губчатая ТУ 2535-015-05768013-97
  • Коврики для автомобилей
• Техпластина маслобензостойкая (МБС)
• • Классы МБС
• Техпластина пищевая
• Техпластина пористая прессованная ТУ 38. 105867-90
• Тепломорозокислотощелочестойкая (ТКМЛ или ТМКЩ) техпластина
• • Классы ТМКЩ
• Техпластина резиновая вулканизированная трансформаторная
• Коврики диэлектрические резиновые
  • Особенности монтажа

Формовая и неформовая резиновая техпластина является исходным материалом для изготовления различных резинотехнических изделий (РТИ), таких как уплотнения неподвижных соединений, прокладки между металлическими поверхностями с целью предотвращения их взаимного трения, как гасителя вибраций от работающих механизмов и ударной энергии при одиночных нагрузках, а также как неущильнюючих изделий не несут любые нагрузки — прокладки, настилы и т.п.

Произведенная в соответствии с требованиями ГОСТ 7338-90 (бывший ГОСТ 7338-77), техпластины не имеют пористости, усадки, сыпучести да и других подобных дефектов, отлично обрабатываются, хорошо поддаются рубцы и резке, имеют длительный срок эксплуатации при любых климатических условиях. Все виды резины технической сертифицированы на соответствие качества отечественным ГОСТам и ТУ.

Техпластина вакуумная ТУ 38-105116-81

Используется в различных вакуумных установках и системах. Основное назначение этого материала — изготовление уплотнительных прокладок неподвижных соединений в механизмах и машинах, работающих под давлением ниже атмосферного.

В машинах и механизмах, работающих под давлением или с разреженными средами (вакуумом), очень важна герметизация соединений. Подсос наружного воздуха внутрь системы или, наоборот, потеря давления снижают эффективность работы и скорость технологического процесса. Для того чтобы система была полностью герметична, используют специальные материалы. Основные материалы в вакуумной аппаратуре — это металл, стекло и резина. Соединение, работающих в условиях вакуума, нельзя уплотнять обычной резиной. При разрежении давления с поверхности резины выделяется газ, изменяются физико-механические свойства резины, и соединение теряет герметичность.

Основные свойства ТУ 38-105116-81

Главными свойствами резины, как уплотняющего материала, является высокая эластичность, прочность и газонепроницаемость. Кроме того, резина имеет свойство объемной несжимаемости, то есть, сохраняет свой объем независимо от величины приложенной нагрузки или деформации. Для любого резинотехнических изделий, работающий под нагрузкой, характерен такой показатель, как остаточная деформация, тем больше, чем выше температура рабочей среды, при которой была приложена нагрузка.

Иными словами, при одной и той же приложенной силе резиновая манжета, работающий при температуре 20 ° C, будет деформирована значительно меньше, чем аналогичная при работе в условиях + 60 ° C. Отсюда и верхнее ограничение температурного режима для резиновых уплотнителей. Если рабочая температура превышает 90 ° C, то прокладки и другие уплотнительные элементы следует изготавливать из фторопласта.

Применение ТУ 38-105116-81

С вакуумной резины изготавливаются прокладки в основном для уплотнения вакуумных вентилей и фланцевых соединений трубопроводов и шлангопроводив. Вакуумная техпластина также может быть использована для изготовления неущильнюючих прокладок, настилов или демпферов. Вакуумные техпластины хорошо обрабатываются механическим путем (рубятся и режутся), что позволяет изготавливать прокладки самой сложной конфигурации. Техпластина вакуумная поставляется в виде рулонов. Толщина технической рулонной резины от 1 до 10 мм, базовый цвет изделий — белый. Сохраняет работоспособность при температурах от -8 ° C до + 70 ° C. Возможна кратковременная работа в диапазоне температур -30 ° C и до + 90 ° C.

Техпластина губчатая ТУ 2535-015-05768013-97

Применяется в качестве прокладки в упаковочной таре, электроизоляционной прокладки в стиральных машинах, как уплотнитель окон, дверей и т. п. Не допускается применение данной техпластины в контакте со смазочными материалами, маслами, керосином, бензином и др. подобными веществами, включая щелочи, кислоты, инертные газы. Этот вид листовой резины производится, как в рулонах, так в листах толщиной 5 и 10 мм. Диапазон рабочих температур составляет от -45 ° C до + 70 ° C.

Резина техническая также служит материалом для изготовления автомобильных ковров. Данные изделия применяются для покрытия полов автотранспорта (автомобилей, автобусов, троллейбусов и т.д.), а также для бытовых целей.
Прямая функция резиновой дорожки для автомобилей — защита салона вашего авто от воды, грязи и пыли, а также создания комфортных условий для пассажиров, и, конечно же, самого водителя. Гораздо проще вынуть из салона переменную автомобильную дорожку и промыть ее струей воды из-под шланга или почистить ее пылесосом, чем время от времени очищать пол в салоне.

Дорожки резиновые для автомобиля бывают не только «салонными», но также могут заключаться и в багажник. Хотя коврики и называются «автомобильными», используются они не только в салонах и багажниках легковых авто. Часто автомобильные дорожки применяют в общественном транспорте (автобусах или троллейбусах), а также в быту, например, листовая рифленая резина идеально подходит для обивки порогов.

Коврики для автомобилей

Современные коврики для автомобилей изготавливаются трех типов:

• резиновые;
• полиуретановые;
• текстильные.

Наиболее высокие эксплуатационные характеристики в резиновой дорожки для автомобиля. Она очень долго служит, за ней легко ухаживать, а относительно небольшая цена делает ее весьма привлекательной покупкой.

Само название «резиновая» не совсем правильно отражает материал, из которого изготавливаются такие автомобильные дорожки. Современные резино-технические изделия мало чем напоминают настоящую резину. Техническая резина производится на основе синтетических (очень редко натуральных) каучуков с применением армирующего текстиля и модификаторов для придания нужных физико-механических и эксплуатационных свойств. Химически модифицированная резина многократно превосходит натуральный аналог по прочности, устойчивости к воздействию химически агрессивных веществ, пластичности и устойчивости к истиранию и загрязнению.

Коврики автомобилей делятся на так называемые оригинальные и не оригинальные. Оригинальные коврики — это те, которые предусмотрены для комплектации конкретных моделей авто с его названием или логотипом. Найти такой коврик бывает довольно непросто, да и стоит он отнюдь не дешево. Достойный альтернативный вариант — вырезать дорожку резиновую самостоятельно с рифленой листовой резины нужного размера.

Листовая резина для автомобильных ковриков выпускается рулонами стандартной ширины 1,2 метра и длиной до 10 метров, что более чем достаточно, чтобы вырезать автомобильную дорожку любого размера и конфигурации. Отличительной особенностью такой резиновой дорожки является наличие на лицевой стороне рифов глубиной 1-3 мм. Рифы увеличивают сцепляемость обувной подошвы с дорожкой резиновой, что исключает проскальзывание обувь, а также частично задерживают в углублениях влагу и грязь. Резиновые пластины сохраняют работоспособность в условиях температур от -50 ° C. до + 50 ° C.

Техпластина маслобензостойкая (МБС)

Соответствуют требованиям ГОСТ 7338-90 (ГОСТ 7338-77) и применяется в помещениях, емкостях и сосудах, которые контактируют с такими агрессивными средами, как инертные газы (при давлении от 0,05 до 0,4 МПа), различные масла и топлива, имеющих нефтяную основу, включая бензин (при давлении от 0,05 до 10 МПа), азот (при температурах от -30 ° C до + 80 ° C).

Отличительной особенностью маслобензостойкой резиновой пластины является ее устойчивость к минеральным и синтетическим маслам. Она не разбухает при попадании масла, нефти, нефтепродуктов, и сохраняет при этом эластичность, гибкость и другие начальные физико-механические свойства. Изготавливаются в большинстве техпластины марки «С» ГОСТ 7338-90 — средней твердости (твердость по Шору 55-65 ед.), В меньшем количестве — со степенью твердости «М» — мягкие (твердость по Шору 30-50 ед.) или «Т» — повышенной твердости (твердость по Шору 70-80 ед.), а также резинотканевой техпластины с одним или несколькими слоями тканевой прокладки (II в отличие от типа I — без слоев тканевой прокладки). В соответствии с требованиями ГОСТ 7338-77 на каждые 2 мм пластины приходится не более одного тканевого слоя.

Классы МБС

Пластины МБС и АМС условно делятся на два класса:

1. 1-й (толщина от 1 до 20 мм) — предназначается для изготовления РТИ для уплотнения узлов, рассчитанных на работу при давлении выше 0,1 МПа.
2. 2-й (толщина от 1 до 60 мм) — предназначается для изготовления РТИ для уплотнения узлов, рассчитанных на работу при давлении до 0,1 МПа, а также для предотвращения трения между металлическими поверхностями, для восприятия одиночных ударных нагрузок, как подложек и настилов.

По видам техпластины МБС и т АМС делятся на формовые (Ф) и неформовые (Н). Формовые техпластины МБС изготавливают методом вулканизации в пресс-формах на специализированных вулканизационных прессах, толщина от 3 до 80 мм, размер 0,25 х 0,50 м, 0,50 х 0,50 м, 0,72 х 0,72 м. неформовые техпластины МБС изготавливаются методом вулканизации в котлах, или на вулканизаторах непрерывного действия, толщина от 1 до 20 мм, ширина 0,8, 1,2 м, длина от 1,2 м.

Условное обозначение техпластины содержит наименование изделия, указание класса, вида и типа техпластины, марку, степень твердости, количество тканевых прокладок (для техпластины типа II), указание толщины пластины и обозначения госстандарта ГОСТ 7338-90. Пример условного обозначения фирменный техпластины МБС первого класса, типа 1, степени твердости С, толщиной 4 мм: Техпластина 1Ф I-МБС-С-4 ГОСТ 7338-90.

Техпластина пищевая

Данный вид резиновой техпластины соответствует требованиям ГОСТ 17133-83 и применяется в емкостях, сосудах, контейнерах и т. П., Контактирующих с питьевой водой, молоком, сливками, алкогольными и безалкогольными напитками, сиропами, соками, дрожжевой суспензии, а также при контакте с рыбой, мясом, фруктами и другими пищевыми продуктами. Данный тип резины применяется не только в пищевой, но и в медицинской, химической и фармацевтической промышленности. Рецептура резины гарантирует безопасность контакта с пищевыми продуктами.

Техпластина пищевая выпускается в виде фирменных писем и в виде рулонов. В зависимости от назначения этот резиновое изделие делится на шесть типов (1-6) и имеют разную твердость М — мягкая (твердость по Шору 350-55 ед.), С — средняя (твердость по Шору 50-70 ед.), П — повышенная (твердость по Шору 65-90 ед. ). Диапазон рабочих температур от -30 ° C до + 140 ° C. Максимальное рабочее давление — 0,6 МПа.

Техпластина пористая прессованная ТУ 38.105867-90

Это пористый материал на основе твердого каучука или латекса, который имеет тепло-, звукоизоляционные и герметизирующие свойства.

Техпластина пористая применяется для изготовления следующих деталей в машиностроении и самолетостроении для техники, работающей в условиях умеренного и тропического климата:

• уплотнительных элементов подвижных и неподвижных соединений в различных механизмах и машинах
• прокладок для компенсации зазоров в статических соединениях;
• амортизирующих прокладок (работающих как демпфер) в динамических соединениях для гашения энергии ударов;
• прокладок на упаковочной таре;
• вибро-, звуко- и электроизоляционных прокладок.

Применяется в помещениях, емкостях, сосудах в условиях запыленности и повышенной влажности. Не допускается эксплуатация данного вида изделия в контакте со смазочными веществами, маслами, керосином, бензином, а также с кислотами, щелочами, газами. Поставка листовой резины (при толщине до 14 мм) осуществляется в рулонах длиной до 12 метров. Диапазон рабочих температур составляет от -40 ° C до + 70 ° C.

Условное обозначение техпластины пористой включает наименование изделия, группу, толщину пластины, ее габариты в плане и обозначения технических условий производителя. Пример условного обозначения техпластины пористой второй группы, толщиной 10 мм, габаритами в плане 0,69х0,69 м, изготовленную по ТУ 38.105867-90: Техпластина пористая I-10-0,69х0,69 ТУ38.105867-90.

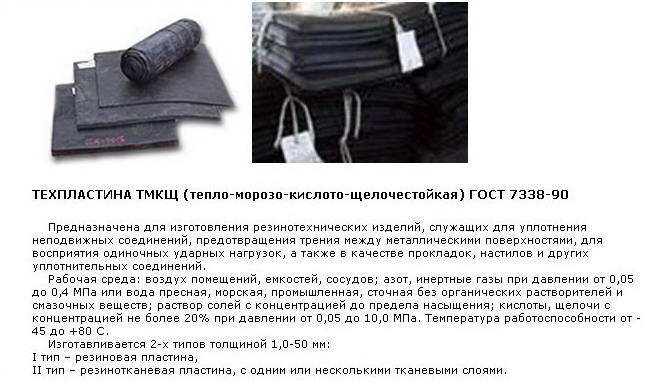

Тепломорозокислотощелочестойкая (ТКМЛ или ТМКЩ) техпластина

Соответствует требованиям ГОСТ 7338-90. Основное применение находит в условиях агрессивных сред, а также при низких или повышенных температурах. Применяется в помещениях, сосудах и емкостях, находящихся в контакте с азотом и др. инертными газами при давлении от 0,05 до 0,4 МПа; с водой пресной, морской, промышленной, сточной (при условии отсутствия органических растворителей и смазочных веществ), с концентрированными растворами солей, кислотами, щелочами (концентрацией до 20%) при давлении от 0,05 до 10 МПа.

Температура рабочей среды от -40 ° C до + 80 ° C. В большинстве на рынке присутствуют техпластины марки ТМКЩ-С ГОСТ 7338-90 — средней твердости (твердость по Шору 55-65 ед.), Но есть и со степенью твердости М — мягкие (твердость по Шору 35-50 ед.) Или Т — повышенной твердости (твердость по Шору 70-80 ед.), а также резинотканевой техпластины ТМКЩ с одним или несколькими слоями тканевой прокладки (II в отличие от типа I — без слоев тканевой прокладки). В соответствии с требованиями ГОСТ 7338-77 на каждые 2 мм пластины приходится не более одного тканевого слоя.

Классы ТМКЩ

Пластины ТМКЩ условно делятся на два класса:

1. 1-й (толщина от 1,0 до 20,0 мм) — предназначается для изготовления РТИ для уплотнения узлов, рассчитанных на работу при давлении выше 0,1 МПа.
2. 2-й (толщина от 1,0 до 60,0 мм) — предназначается для изготовления РТИ для уплотнения узлов, рассчитанных на работу при давлении до 0,1 МПа, а также для предотвращения трения между металлическими поверхностями, для восприятия одиночных ударных нагрузок как подложек и настилов.

По видам техпластины ТМКЩ делятся на формовые (Ф) и неформовые (Н). Формовые техпластины ТМКЩ изготавливают методом вулканизации в пресс-формах на специализированных вулканизационных прессах, толщина от 3 до 80 мм, размер 0,25 х 0,50 м, 0,50 х 0,50 м, 0,72 х 0,72 м. неформовые техпластины МБС изготавливаются методом вулканизации в котлах, или на вулканизаторах непрерывного действия, толщина от 1 до 20 мм, ширина 0,8, 1,2 м, длина от 1,2 м.

Условное обозначение техпластины ТМКЩ содержит наименования изделия, указание класса, вида и типа техпластины, марку, степень твердости, количество тканевых прокладок (для техпластины ТМКЩ типа II), указание толщины пластины и обозначения госстандарта ГОСТ 7338-90.

Техпластина резиновая вулканизированная трансформаторная

Применяется для изготовления неподвижных уплотнений в трансформаторах и других электротехнических устройствах. Изготавливается рулонами в пределах 2-40 мм по толщине и до 1 м по ширине или в листах размерами 0,5х0,5 м. Рабочая среда — трансформаторное масло при температуре от -45 ° C до + 100 ° C.

Техпластина изготавливается двух типов:

1. УМ — универсальная маслотепломорозостийкого выполнения;
2. ОМ — озономорозостойкой.

Пластина резиновая типа УМ после воздействия трансформаторного масла не должна выделять в окружающую среду свободной серы.

Пластины типа ОМ при относительном растяжении до 10% продолжительностью 8:00 под воздействием света и озона не должна иметь трещин, которые можно было бы заметить невооруженным глазом. Трансформаторная техпластина УМ выпускается в виде полос, листов, рулонов и шнуров. Техпластина резиновая типа ОМ выпускается только в виде писем.

Коврики диэлектрические резиновые

Находят применение в качестве дополнительной защиты в закрытых электроустановках напряжением 1000 В и более (за исключением особо сырых помещений), а также в открытых электроустановках в «сухих» условиях эксплуатации. Изготавливается в рулонах шириной 1 м (или 1,2 м) на 8 метров длины, а также пластинами 0,5х0,5 м, 0,6х0,6 м, 0,7х0,7 м и 0,75х0,75 м. Лицевая поверхность рифленая с глубиной рифов 1,5-2,0 мм. Диапазон рабочих температур техпластины составляет от -15 ° C до + 40 ° C.

Уплотнения, прокладки и другие детали из резиновых пластин изготавливаются методом вырубки специальными ленточными (штанцевых) ножами или резцами. Резкая листовой резины осуществляться как ручным, так и механизированным способом.
В процессе вырезки поверхность резиновых пластин рекомендуется смачивать мыльной эмульсией или просто водой. Если вырезка производится на станке, смачивания должно быть непрерывным. Допустимый скос от вырезки на боковых поверхностях — 0,5 мм. Все неровности, вырывание и другие дефекты должны быть зашлифованные.

Особенности монтажа

При монтаже уплотнений с техпластины перекосы и смещения не допускаются. Острые кромки деталей, соприкасающихся с резиной, должны быть притуплены фаской или радиусом не менее 0,5 мм.

Поверхность технической резины должна быть ровной. На основной поверхности и срезах РТИ не допускаются: вкрапления и газовые пузырьки более 0,5 мм для пластин толщиной до 5 мм; 0,75 мм — для толщины 5-10 мм, 1,0 для толщины 10-20 мм; 1,5 мм для пластин толщиной более 20 мм. Общая площадь воздушных пузырей не должна превышать 10 см. Кв. на 1 м. кв. изделия.

Морщины, образованные в процессе бинтование РТИ, не должны превышать 4 мм по ширине, 100 мм по длине и быть более поля допуска на толщину рулона по глубине. Допустимые расслоения по кромкам и торцах рулона или пластины — до 5 мм по длине и 1 мм по ширине.

На внешних поверхностях пластин резиновых технических допускаются различия по цвету, а также неровности и отпечатки любого происхождения при условии, что размер дефектов находится в пределах поля допуска на толщину техпластины. На срезе пластины резиновой допускается наличие отдельных пор эквивалентным диаметром до 0,3 мм, но не более 3-х штук на 1 см2.

Изделия из технической резины следует хранить в складских помещениях закрытого типа. Воздействие прямых солнечных лучей, хранения вблизи инфракрасного излучения или устройств, которые производят озон запрещено. Хранить необходимо в заводской упаковке или россыпью на Рештаки, полках, поддонах, вешалках. Температурный режим хранения — от 0 ° C до + 25 ° C. Допускается хранение изделий при отрицательных температурах но при этом случае следует исключить возможность деформации резины и влияние ударных нагрузок. Если техпластины хранились в условиях отрицательных температур, перед применением их следует выдержать в течение 3-х часов при температуре 50 ° C, или в течение суток при температуре не ниже 20 ° C.

Белая печать | Индивидуальный и креативный ➤ Белый тонер Ghost White

€

Пакеты Ghost размером до A3

ВСЕ ДЛЯ НАЧАЛА ТВОРЧЕСКОЙ ПЕЧАТИ до XXL

• GHOST PRO

  Белая и цветная печать на цветной и черной бумаге плотностью до 300 г/м². Печатайте на носителях размером до SRA3 или до 1,32 м в белом цвете + CMYK за один отпечаток. Ghost Pro содержит белый тонер и голубой, пурпурный и желтый цвета. Ghost Pro смешивает черный цвет из CMY.

  читать дальшечитать меньше

• Набор «Большой призрак»

  Иногда великим идеям нужно больше места. Big Ghost Bundle — это наш стартовый пакет для лазерной печати белым тонером формата A3 (Ledger, B). В него входят: наш принтер Big Ghost (HP Color Laserjet Pro CP5225), один картридж с белым тонером Ghost и один картридж с тонером для начинающих голубого, пурпурного, желтого и черного цветов.

  читать дальшечитать меньше

Белый тонер для многих принтеров

Неограниченные возможности

Доставка по всему миру

Лучшие цены

3 90

Ghost Toner Finder

Выберите маркуAtosCanonHPLexmarkOKISamsungWincor-NixdorfXerox

– или –

Просто найдите свой принтер и найдите подходящий тонер

Так говорят наши клиенты

Команда Candle Wax Aunt занимается усовершенствованием и производством свечей с 2015 года. Ежегодно мы отгружаем около 12 000 свечей по всему миру. И в каждой свече тоже есть частичка Призрака. Яркость цвета уникальна, качество и долговечность непревзойденны. Спасибо, Призрак, за то, что вы сопровождаете нашу работу изо дня в день и за то, что мы можем подарить нашим клиентам память на всю жизнь.

KerzenwachsTante


В Regent Coffee наши ремесленные кофейные смеси — это способ общения и самовыражения. Мы используем белый тонер Ghost для печати этикеток нашего кофе одного происхождения белым цветом на коричневой бумаге. Ghost White Toner помогает нам выразить уникальность нашего редкого кофе и обжарки. Ghost White Toner прост в использовании. Дружелюбный персонал всегда был полезным и помогал нам со всеми нашими вопросами!

Леон Ни, главный бариста Regent Coffee


В основном я использую белый тонер для свадебной канцелярии. С одной стороны, мне нравится использовать его для печати прототипов для новых серий свадебного дизайна, для образцов или для стилизованных съемок. С другой стороны, я использую его для печати небольших тиражей до 30 экземпляров в день свадьбы, таких как карточки с меню или персонализированные продукты, такие как рассадочные карточки. Я каждый раз в полном восторге от результата.

Ева-Мари, zweiklein papeterie + дизайн


Я использую белый тонер Ghost для печати на таких бланках, как приглашения, поздравительные открытки и иллюстрации. Я также занимаюсь переносом футболок и текстиля вместе с Ghost. Ghost White Toner открыл для меня новый ассортимент продуктов. Мне нравится использовать его в сочетании с фольгой с эффектом, которую я пропускаю через ламинатор. Это отличное дополнение к моим творческим проектам и простое в использовании!

Оливия Э., дизайнер и художник


Мы печатаем футболки, поло, свитшоты, сумки, кружки, подушки для сидений, брелки, ремешки и кепки с помощью тонера Ghost и сублимации Ghost. Идеально подходит для многоцветных изображений — векторизация и прополка больше не нужны. Наши клиенты любят персонализацию для подарков или мероприятий. Это не менее интересно для многоцветных логотипов компаний. Вы можете найти некоторые образцы в нашем магазине на www.dera-medien.de.

Дера-Медиен


С помощью тонера Ghost White я наконец-то могу выполнять белую печать на различной бумаге. До сих пор это было невозможно для моих индивидуальных карт ручной работы. Мои клиенты в восторге от того, что теперь я могу предложить им печать белым цветом даже при небольших тиражах.

хави. Макетателье


“Всегда приятно выполнять свою работу с помощью Ghost White Toner. Он очень прост в использовании. Результаты действительно всегда отличные! Служба поддержки клиентов всегда быстро и любезно отвечает на мои вопросы и пожелания. Я очень рекомендую!”

Буквы и шрифты


Что особенного в тонере Ghost White? С первой минуты я был очарован идеей возможности печатать белым цветом на моем лазерном принтере HP 5225 в режиме трансферной печати. После небольшого обучения я больше не хочу делать это без системы. Я могу быстро и легко напечатать как маленькие, так и большие мотивы на текстиле.

Майк Хойшкел – stickfeld.de


Для меня как графического дизайнера белый тонер Ghost стал неотъемлемой частью моего оборудования. Особенно для небольших тиражей и печати на велуме – без него не представляю. Но он также отлично подходит для печати на конвертах. Для свадебных канцелярских принадлежностей, которые я разрабатываю на papeterieberlin.com, мне нужна максимальная гибкость для моих идей. Таким образом, Ghost White Toner является настоящим достоянием. Хотя его нельзя сравнить с УФ-печатью, он дает абсолютно удовлетворительный результат. Не менее важным и решающим для меня было отличное обслуживание клиентов. На очень конкретные вопросы были даны подробные ответы, и они заняли у меня много времени. Делались даже пробные оттиски на специальных бумагах. Кроме того, после покупки рядом со мной всегда был очень дружелюбный и компетентный профессионал. Абсолютно рекомендуется.

Папетриберлин


Блог

Узнайте, что нового в мире Ghost

• Знакомьтесь: Принтер с белым тонером Ghost Pro

  Мы с гордостью сообщаем, что в нашем ассортименте появился новый принтер Ghost с белым тонером! Откройте для себя…

  читать дальшечитать меньше

• Белый тонер для серии HP M255 / M283

  Эксклюзивно от Ghost White Toner. Мы с гордостью сообщаем, что добавили новый тонер Ghost White в наш…

  читать дальшечитать меньше

• Как обслуживать и чистить принтер

  Принтеры иногда могут доставить вам головную боль и проблемы из-за замятия бумаги или когда качество печати…

  читать дальшечитать меньше

Создавайте уникальные календари на разные темы!

Создавайте свои собственные красочные футболки, худи и многое другое с принтом из белого тонера!

Белая печать на темной бумаге, прозрачных носителях, цветной бумаге и многих других продуктах



Печать белым цветом на темных носителях долгое время представляла проблему для традиционных технологий печати и была прерогативой трафаретной и офсетной печати. Клиенты, которые хотели производить небольшие тиражи печатной продукции, прототипы или персонализированные продукты с помощью белых чернил, могли делать это только на специально разработанных лазерных принтерах или в дорогостоящих процессах печати с затратами на клише. Таким образом, короткие тиражи или персонализированные единичные экземпляры часто были слишком дорогими и неэкономичными. С Ghost White Toner любой лазерный принтер становится принтером с белым тонером.

Белый Печать на темной бумаге, прозрачных носителях, цветной бумаге и многих других продуктах

Белая печать на темных носителях долгое время представляла проблему для традиционных технологий печати и предназначалась только для трафаретной и офсетной печати. Клиенты, которые хотели производить небольшие тиражи печатной продукции, прототипы или персонализированные продукты с помощью белых чернил, могли делать это только на специально разработанных лазерных принтерах или в дорогостоящих процессах печати с затратами на клише. Мелкие тиражи или персонализированные отдельные изделия часто были слишком дорогими и неэкономичными. Ghost White Toner превращает любой лазерный принтер в принтер с белым тонером.

Закажите инновационный белый тонер от Ghost и испытайте его

Вы можете легко заказать наши белые тонеры через наш ассортимент. Мы предлагаем вам несколько различных упаковок, составленных из обычных цветных тонеров и белых тонеров . Вы можете заказать их, например, в виде стандартного набора тонера или белого тонера Big Ghost, подходящего для вашего лазерного принтера HP. Белого тонера в больших версиях для печати до A3 достаточно для более чем 7000 листов.

Белые тонеры существуют для разных серий HP и Canon , а также для одной или нескольких моделей других известных производителей. Количество отпечатков, которые можно получить с помощью картриджей с белым тонером, сильно варьируется. Таким образом, вы даже можете оснастить принтер HP ColorLaserjet M651 барабаном с белым тонером, обеспечивающим печать до 11 500 четких страниц белого цвета.

Вы все еще планируете поближе познакомиться с белой печатью и ее возможностями? Если у вас еще нет подходящего лазерного принтера, мы рекомендуем один из наших комплектов. Наборы Big и Little Ghost содержат белый тонер для белых отпечатков на бумаге, картоне и т. д. С помощью тонеров Ghost вы также можете создавать другие материалы, используя процесс переноса печати . Вы можете найти дополнительную информацию ниже. Белые тонеры предлагают интересные варианты во многих дизайнерских контекстах, которые позволяют добиться особенно благородных или инновационных результатов. Белые тонеры открывают новые возможности как для классической печати, так и для современных технологий печати , и их можно использовать без особых усилий. Как специалист по белой печати вы найдете множество предложений по использованию белых тонеров и всех необходимых материалов для обработки, печати и переноса для успешной белой печати.



Как работает белая печать с Ghost

Ghost White Toner производит картриджей с белым тонером для различных лазерных принтеров. Таким образом, вы можете легко оснастить свой лазерный принтер тонером Ghost White и сразу печатать белым цветом. Все, что вам нужно сделать, это заменить черный картридж в принтере на белый картридж с тонером, чтобы печатать все, что отображается на экране, черным по белому. Ghost предлагает картриджи с белым тонером для различных принтеров HP, Canon, Lexmark и Samsung. Это делает небольшие тиражи и отдельные изделия с белой печатью на темных или цветных подложках недорогими и простыми в производстве. Нет необходимости вкладывать средства в отдельную систему печати, так как ее легко печатать на офисном лазерном принтере. Также не нужно платить за клише или другую подготовку к печати. Дизайн можно распечатать как обычно на ПК на лазерном принтере – теперь еще и в непрозрачном белом цвете!

Белый цвет для печати на футболках, кружках, бутылках, сумках и т. д.

Toner Transfer упрощает перенос отпечатков на различные носители с помощью Ghost . Вы просто печатаете на термотрансферной пленке, а затем можете перенести свое печатное изображение на текстиль, такой как футболки, свитера и хлопчатобумажные сумки, или на твердые материалы, такие как чашки, кружки, стаканы и дерево. Такие материалы, как войлок, кожа, полиэстер, пластик и керамика, также можно печатать с помощью Ghost. При переносе тонера нет необходимости вырезать или обрезать мотивы. Только ваше печатное изображение переносится на желаемую подложку. Это экономит ваше время и позволяет без проблем печатать даже сложные и детализированные мотивы на футболках, худи, текстиле и других материалах. Продукты, сделанные с Ghost и Toner Transfer долговечны и надежны. Хлопковую футболку можно легко стирать при температуре 30° в стиральной машине. Для еще большего срока службы футболки следует стирать наизнанку.



Другие технологии печати от Ghost

Помимо белой печати, Ghost также предлагает решения для неоновой и сублимационной печати. Наши тонеры Ghost Neon позволяют печатать яркими неоновыми цветами. Неоновые принты светятся под черным светом и могут использоваться в барах, клубах и ресторанах. С Ghost Sublime Toner вы можете получить сублимационный тонер для своего принтера. С помощью сублимационной печати можно легко напечатать полиэфирный текстиль и подходящие для сублимации заготовки, такие как коврики для мыши, чехлы для телефонов, кружки, футболки, кепки и многие другие подарки. Для сублимации с 9 не требуется копировальная бумага.0163 Тонер Ghost Sublime .

Мы используем файлы cookie, чтобы персонализировать контент и рекламу, предлагать функции для социальных сетей и анализировать доступ к нашему веб-сайту. Мы также делимся информацией об использовании вами нашего веб-сайта с нашими партнерами по социальным сетям, плетению и аналитике. Наши партнеры могут объединять эту информацию с другой информацией, которую вы им предоставили или которую они собрали в рамках использования вами Услуг. Вы принимаете наши файлы cookie, когда нажимаете «Разрешить файлы cookie» и продолжаете использовать этот веб-сайт.

Разрешить файлы cookieОтклонить файлы cookieПолитика конфиденциальности

Keyboard Ghosting и SideWinder X4 | Прикладные науки

Узнайте о фантомных изображениях клавиатуры и новой технологии защиты от фантомных изображений в игровой клавиатуре SideWinder X4.

Компания Microsoft Hardware недавно объявила о выпуск клавиатуры SideWinder X4 с новой технологией защиты от фантомных изображений. Эта клавиатура позволяет геймерам одновременно нажимать множество клавиш. в то же время и иметь их точно сообщается.

Двоение клавиатуры: в чем проблема?

Ghosting — это проблема, заключающаяся в том, что некоторые клавиши клавиатуры не работают при одновременном нажатии нескольких клавиш. Нажатия клавиш, которые не отображаются на компьютере или кажутся про исчезнувших говорят, что они были «призраками». На большинстве клавиатур, даже на тех, которые явно позиционируются как «анти-призраки», это происходит со многими трехклавишными. комбинации. Представьте, что вы играете в свою любимую видеоигру и не можете, скажем, бежать по диагонали и одновременно стрелять из оружия (скажем, одновременно нажимая a, w и g). Этот является результатом внутренней конструкции большинства существующих клавиатур, как будет объяснено ниже.

Но моя клавиатура говорит, что это Anti-Ghosting!

Когда клавиатура продается как «анти-привидение», это может просто относиться к определенному набору клавиш на клавиатуре, которые хорошо работают вместе. Это не обязательно гарантирует, что члены этот набор клавиш позволяет избежать ореолов при сочетании с другими клавишами на клавиатуре.

Еще одна маркетинговая стратегия состоит в том, чтобы заявить, что клавиатура допускает «до» некоторого большого количества нажатий клавиш. Это было бы верным утверждением о клавиатуре, даже если бы использовалась только одна комбинация. клавиш такого размера можно нажимать одновременно, в то время как многие три комбинации клавиш остаются с проблемами ореолов. Пользователь такой клавиатуры может отнести оставшиеся ошибки к другие источники. Например, пользователь, играющий в игру, может подумать, что он или она не нажал клавишу достаточно быстро для соблюдения правил игры, а не о том, что клавиша не сообщается системой. оборудование вообще.

В отличие от решений частичной защиты от ложных срабатываний, которые имеют много комбинаций трех клавиш, которые не работают, SideWinder X4 от Microsoft использует технологию мультитач, которая позволяет ему обнаруживать и сообщать любая комбинация из 17 или менее клавиш QWERTY. Кроме того, он может сообщать о семи клавишах-модификаторах, одной горячей клавише и одной макроклавише, в результате чего максимальное количество сообщаемых клавиш достигает 26.  (См. SideWinder X4 Anti-Ghosting F.A.Q. Чтобы получить больше информации.)

Что вызывает ореолы?

Призрак обычно является результатом одного или нескольких из следующих трех ограничений: (1) аппаратное обеспечение не может прочитать данную комбинацию клавиш; (2) программное обеспечение на компьютере не поддержка нескольких одновременных ключей; или (3) протокол связи между аппаратным и программным обеспечением ограничивает максимальное количество сообщаемых одновременных ключей. В следующем разделе обсуждается более подробно аппаратная конструкция типичных клавиатур, которая ограничивает количество клавиш, которые можно читать одновременно.

Почему оборудование клавиатуры не может прочитать некоторые клавиши?

Большинство клавиатур сделаны из стопки пластиковых листов, отпечатанных серебряными чернилами в сетке проводов столбцов и рядов, изначально не соединенных между собой, под клавишами. После этого нажатие клавиши может быть определяется как соединение между определенной парой проводов столбца и строки из-за давления ключа над ним.

Нажатие одной клавиши

Примечание. Проводка под этими клавишами упрощена в учебных целях

Как правило, когда клавиатура смотрит, какая клавиша нажата, она смотрит на каждый провод столбца, по одному, и видит, какие провода строки подключены к нему или закорочены. Когда нажата только одна клавиша, будет ровно один провод столбца, у которого при проверке будут закорочены все провода ряда, а затем ровно один провод ряда. Этот узор однозначно определяет, какая клавиша была нажата; есть только одна точка контакта, которая может привести к таким результатам теста.

Нажатие двух клавиш (разные строки и столбцы)

Когда две клавиши нажаты одновременно, опять же, клавиатура будет смотреть на каждый провод столбца, чтобы увидеть, какие провода строки подключены к нему. Когда строки и столбцы разные между двумя клавишами будет два провода столбца, каждый из которых приводит к короткому проводу на один ряд, и эти провода ряда не будут одинаковыми. Это может произойти только с одним набором нажатий клавиш, поэтому клавиатура может точно сообщить, какие клавиши нажаты.

Нажатие двух клавиш (один и тот же столбец)

Когда два нажатия клавиши имеют общий столбец, каждое из них снова может быть определено с уверенностью. Тестовый проход для коротких замыканий покажет, что только один провод столбца подключен к любой строке. провода, и этот провод будет подключен ровно к двум рядам. Точно так же, когда два ключа имеют общую строку, шаблон будет заключаться в том, что каждый из двух столбцов будет отображать соединение одной строки, и оба будут одной и той же строкой. Это также может произойти только для одного набора нажатых клавиш для данной модели шорт. На самом деле любой набор коллинеарных контактов может быть однозначно определяется.

Коллинеарные комбинации одновременных клавиш различны

Нажатие трех клавиш (общие строки и столбцы)

Однако, когда нажаты три клавиши, не обязательно верно, что клавиши, создающие узор шорт, могут быть однозначно определены. Например, когда три ключа совместно используют оба строка и столбец, есть пять разных наборов ключей, каждый из которых будет создавать один и тот же шаблон шорт: одни и те же два столбца, каждый из которых соединен с одними и теми же двумя строками. (Обратите внимание, что в в приведенном выше примере соединенный столбец справа закорочен на верхний из двух соединенных рядов посредством всех трех контактов; на самом деле схема включает в себя р связанного столбца провод слева). Пять различных наборов нажатий клавиш, которые создают один и тот же рисунок шорт, как показано выше, показаны ниже.

Неразличимые нажатия клавиш

Помните, что обычная клавиатура просто проверяет, соединен ли столбец со строкой. Количество контактов, через которые он должен пройти, не суммируется, становясь «более связанным» по мере увеличения количества контактов. добавляются связи. Клавиатура просто видит наличие или отсутствие связи, что делает вышеперечисленные шаблоны неразличимыми. Когда это происходит, шаблон неоднозначно, типичная клавиатура перестает сообщать о новых нажатиях клавиш, чтобы не сообщать о неправильных клавишах. Мы называем эти незарегистрированные нажатия клавиш «фантомными».

Не все наборы одновременных ключей больше двух неоднозначны (например, приведенный ранее пример коллинеарных ключей). Обычно клавиатуры сообщают как можно больше однозначных ключи как могут. Однако стандартный протокол отчетов ограничивает количество одновременных клавиш шестью клавишами QWERTY плюс модификаторы (такие как Shift, Ctrl и Alt). Некоторый Клавиатуры с защитой от ложных срабатываний могут сообщать о дополнительных клавишах, помимо этого, либо с помощью специального протокола отчетов, разработанного с повышенным пределом, либо путем отправки дополнительных отчетов для комбинации большого количества клавиш. Однако оба эти решения создают проблемы. Использование пользовательского протокола может не работать должным образом до загрузки операционной системе, например, при загрузке компьютера или установке операционной системы. Клавиатура, подобная этой, может потребовать переключения между протоколами для поддержки состояний, когда пользовательский протокол использовать нельзя. Напротив, отправка нескольких отчетов позволяет использовать клавиатуру, когда компьютер находится в этих состояниях. Однако, поскольку, Программное обеспечение клавиатуры компьютера не предназначено для использования таким образом, существует вероятность неожиданного поведения программного обеспечения, получающего множественные отчеты вместо единый отчет при одновременном нажатии большого количества клавиш.

Как разработчики клавиатуры улучшают это?

Простое изменение, которое используют производители клавиатур, заключается в перестановке проводов таким образом, чтобы важные комбинации клавиш не вызывали этой проблемы. Однако все это делает переместите проблемы в другие наборы ключей, которые пользователь вряд ли заметит.

Другая возможность состоит в том, чтобы добавить дополнительные провода для создания более однозначных случаев. Однако это дороже, так как для считывания дополнительных проводов требуется больше схем.

В крайнем случае клавиатуры были сделаны с диодом на каждой клавише, чтобы каждую клавишу можно было обнаружить отдельно. Как мы обсуждали выше, при нажатии только трех клавиш в определенных конфигурациях, четвертая клавиша также будет нажата, потому что цепь будет завершена, «путешествуя назад» по обычным маршрутам. устанавливается каждым из трех контактов. Диоды предотвращают образование такой цепи, потому что диоды проводят ток только в одном направлении.
