Кабель КШВГТ – 10кВ — Цены, конструкция и тех. характеристики

Кабельная энциклопедия

ТУ 16-705.101-79

Расшифровка

–

10кВ

кабель
оболочка шлангового типа
высоковольтный
гибкий
теплостойкий
номинальное напряжение 10 кВ

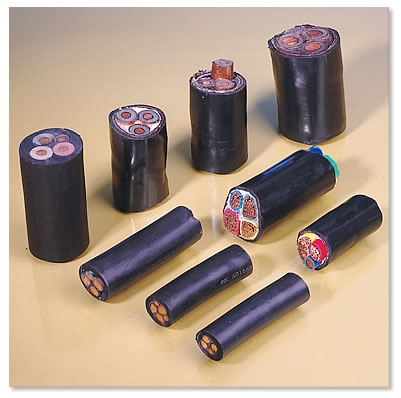

Конструкция

1. Токопроводящие многопроволочные медные жилы, соответствующие 4 или 5 классу по ГОСТ 22483-2012:
— основные жилы номинальным сечением 25…150 мм²;
— жилы заземления номинальным сечением 6,0…25 мм².

2. Экран из электропроводящей резины номинальной толщиной 0,8…1,2 мм под изоляцией основных жил.

3. Изоляция основных жил из резины номинальной толщиной 6,0 мм.

4. Экран из электропроводящей резины номинальной толщиной 1,0 мм поверх изоляции основных жил.

5. Оболочка жил заземления из электропроводящей резины номинальной толщиной 2,0 мм.

6. Сердечник из синтетических нитей в оболочке из электропроводящей резины.

7. Разделительный слой из прорезиненой ткани или термоскреплённого полотна.

8. Внутренняя оболочка из резины номинальной толщиной 3,0 мм.

9. Разделительный слой из прорезиненой ткани или термоскреплённого полотна.

10. Оболочка из резины номинальной толщиной 5,0…6,0 мм.

Технические характеристики

Номинальное переменное напряжение	10 кВ частотой 50 Гц
Испытательное переменное напряжение	20 кВ частотой 50 Гц
Время выдержки при испытании	15 мин
Сопротивление изоляции при 20 °С	не менее 100 МОм·км
Сопротивление изоляции при 85 °С	не менее 1,0 МОм·км
Сопротивление экрана при 20 °С	не более 100 Ом/км
Строительная длина	не менее 200 м
Допустимая температура нагрева жил	85 °С
Минимальный радиус изгиба	6 наружных диаметров
Диапазон рабочих температур	−50. ..+85 °C
Срок службы	не менее 15 лет при стационарной прокладке
	не менее 7,5 лет при подвижной прокладке

Купить из наличия

КШВГТ – 10кВ нет ни на одном из 1163 складов.

Производители

Мы не знаем производителей КШВГТ – 10кВ.

Цены из заявок

Уже 30 дней нет предложений на КШВГТ – 10кВ.

Посмотреть заявки

Кабельные муфты

Мы не знаем муфты для КШВГТ – 10кВ. Попробуйте подобрать муфту по характеристикам.

Маркоразмеры

КШВГТ 3х25+3х6,0 – 10кВ
КШВГТ 3х35+3х6,0 – 10кВ
КШВГТ 3х50+3х10 – 10кВ
КШВГТ 3х70+3х10 – 10кВ
КШВГТ 3х95+3х16 – 10кВ
КШВГТ 3х120+3х16 – 10кВ
КШВГТ 3х150+3х25 – 10кВ

Временная инструкция по эксплуатации, ремонту, соединениям и концевым заделкам высоковольтного гибкого кабеля марки КШВГ (КШВГМ)

Ордена!

рудового

КРАСНОГО Знамени

ИНСТИТУТ

имсии

АЛСычинсшго

ВРЕМЕННАЯ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ. РЕМОНТУ. СОЕДИНЕНИЯМ И КОНЦЕВЫМ ЗАДЕЛКАМ ВЫСОКОВОЛЬТНОГО ГИБКОГО КАБЕЛЯ МАРКИ КШВГ (КШВГМ)

МОСКВА

1978

Министерство угольной промышленности СССР Академия наук СССР Ордена Трудового Красного Знамени Институт горного дела им. А. А. Скочинского

Утверждена начальником Электромеханического управления Минуглелрома СССР В. Г. Сидоровнчем 7 мая 1975 г.

ВРЕМЕННАЯ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ, РЕМОНТУ, СОЕДИНЕНИЯМ И КОНЦЕВЫМ ЗАДЕЛКАМ ВЫСОКОВОЛЬТНОГО ГИБКОГО КАБЕЛЯ МАРКИ КШВГ (КШВГМ)

Москва

1978

При температуре воздуха ниже минус 20°С концевые задели, ремонт и соединение кабелей должны производиться в стационарной или передвижной мастерской.

3.8. При выполнении работ по ремонту и соединению кабелей необходимо осторожно обращаться с ручным режущим инструментом, чтобы исключить возможность травмирования.

3.9. Бензин и резиновый клей, находящиеся непосредственно на рабочем месте, должны содержаться в герметично закрывающихся сосудах.

ЗЛО. Необходимый для работы запас бензина и резинового клея следует хранить в изолированном месте (вне помещения, в несгораемом шкафу или металлическом ящике с крыской).

3«II* При воспламенении разлитого бензина или резинового клея огонь тушить песком, землей или с помощью огнетушителей. Применять воду категорически запрещается.

3.12. Категорически запрещается использовать в качестве растворителя или промывочной жидкости этилированный бензин.

3.13. При работе с вулканизатором во избежание ожогов, следует пользоваться брезентовыми рукавицами.

3.14. Обтирочную ветошь, резиновый клей, бензин, изоляционную ленту, починочные резины и прочие горючие материалы нельзя хранить вблизи нагревательных приборов и отопительных систем.

4. КОНЦЕВЫЕ ЗАДЕЛКИ И ПРИСОЕДИНЕНИЕ КАБЕЛЕЙ

4.1. Общие требования и указания

4.1.1. Перед вводом в эксплуатацию на концах кабеля должны быть выполнены концевые заделки, включающие в себя: заделку шланга, заделку изоляции основных жил, напрессовку (напайку) наконечников или подготовку концов хил под специальные зажимы.

4.1.2. Заделка основных хил должна предотвращать: перекрытия при напряжениях не менее номинального линейного,

а также при возможных внутренних перенапряжениях; утечки, значительно снижающие уровень изоляции; коронные разряды на каждой жиле и между зилами при напряжении не менее номинального линейного.

4.1.3. Заделка шланга должна исключать возможность проникновения влаги и пыли внутрь кабеля.

4.1.4. Длина нил в концевой заделке кабеля определяется размерами вводного устройства электрооборудования и расположением в нем присоединительных шпилек.

Радиус изгиба изолированных жил во вводных устройствах должен быть по возможности максимальным, особенно на границе электропроводящего экрана с изоляцией.

4.1.5. В полевых условиях концевые заделки кабелей могут быть выполнены любым из указанных в данной инструкции способов в зависимости от наличия материалов.

4.1.6. При подготовке комплекта кабелей для внутреннего монтажа, перед вводом кабелей в эксплуатацию, а также в период ремонта экскаватора концевые заделки должны быть выполнены в стационарных условиях с помощью починочной изоляционной резины и завулканизированы.

4.2. Подготовка к работе

4.2.1. Проверить исправность, комплектность и пригодность к использованию оборудования, инструментов и материалов, необходимых при выполнении концевых заделок, и удобно расположить их. Перечень оборудования, инструмента и спецодежды,а также перечень материалов и нормы их расхода приведены в приложениях 1-4.

4.2.2. Визуально проверить отсутствие повреждений шланговой оболочки. На длине не менее I м концы кабелей, подготовляемые к заделке, очистить от загрязнений ветошью, смоченной бензином.

4.2.3. С помощью мегомметра проверить целостность жил и отсутствие замыкания на “землю”.

4.2.4. При температуре окружающей среды ниже минус 20°С очищенные от загрязнений концы кабеля необходимо прогреть (для повышения гибкости).

4.3. Порядок разделки кабеля

4.3.1. Концы кабеля ровно обрезать ножовкой.

4.3.2. На расстоянии L от торца кабеля (рис. 2) шланговую оболочку надрезать ножом по окружности и вдоль так, чтобы ке повредить проволоки экранов, и удалить ее. Длина Z определяется способои выполнения концевой заделки, конструкцией и размерами вводного устройства, расположением присоединительных шпилек. Она должна быть не менее 500 мм при расположении шпилек на разных уровнях (заделки основных жил выполняются “вразбежку”) и нс менее 350 мм при расположении шпилек на одном уровне.

4.3.3. Раскрутить и выпрямить силовые жилы. При выполнении заделок основных жил “вразбежку” обрезать одну из них на 70 мм, а другую – на 140 мм.

Рис. 2. Подготовленный к заделке конец кабеля:

I – заземлявшая хала; 2 – скрученные вместе металдмчесххе экраны основных ил; 3 – прядя из 10-12 проводок экранов основных ш; а – бандах

4.3.4. Снять с основных жил прорезиненные ленты и обрезать их вместе с резиновым сердечником у среза шланговой оболочки.

4.3.5. На расстоянии 50-60 мм от среза шланговую оболочку срезать ножом на конус и зачистить напильником.

4.3.6. Пряди проволок экрана раскрутить. От кавдого экрана отделить по 10-12 проволок (по 2-3 пряди;. Оставшиеся проволоки экранов скрутить вместе, расположить вдоль кабеля и закрепить вместе с изолированной жилой заземления на шланговой оболочке.

4.3.7. Выделенные от каждого экрана 10-12 проволок выпрямить, расположить вдоль кабеля и закрепить на шланговой оболочке отдельно от жилы заземления и скрученных вместе остальных проволок экрана.

4.4. Порядок выполнения концевой заделки с помощью починочных резин

4.4.1. На участкеосновной жилы удалить наружный электропроводящий экран (рис. 3). Неотделяющиеся участки экрана следует состругивать с помощью специального ножа (рис. 4). Изоляцию допускается срезать на глубину не более 0,5 мм. Надрезы изоляции вертикального или другого направления недопустимы.

AdLl**

?ic. 3. Комцожоя авдедха каОодя, выпохмеявая о примепоимся почммочвьсс резям:

J- тоювромдци iui; В – реиюмя 1кип;д<;

И {в « мегрогроводки! рому; в – miroiu одовош:

* * Л⁴**⁷?’¹ Ч*^{1 80V}“^CW* Gurofol И)ш 02-5О?в – гоо^

^-50, 9 – 00PHI сдо! 1ШШ инп 13 МИШУ С»-50; ю – emiii it

12 – нкоипи; IT – не-

– IOUUCKM ;тслош I) го«абп&| мшм ‘ ¹

) pci

-»5

MTliepjBU* BOWOTU IB ИНК» HII___ „_vr„. – толщина изоляции, равная 4 мм).

Примечания: I. Резину нарезать на ленты, тщательно очистить от остатков прокладочного материала, протереть чистой ветошью, смоченной в бензине, и дать ей подсохнуть в течение 2-3 мин. Перед применением резину рекомендуется подогреть до температу-ры 50-60°С.

2. Намотку производить ровно, без складок, с 5С#г-ным перекрытием витков и натяжением, обеспечивающим плотное прилегание сдоев.

3. Лента изоляционной резины не должна заходить на экран из электропроводящей резины, за границу участка

4.4.5. На участке Z, намотать экран из электропроводящей починочной резины ППШ-40 в виде одного слоя ленты толщиной О,4-0,6 мм и шириной 20-35 мм с учетом примечаний I и 2 к п.4.4.4.

Примечание. При отсутствии электропроводящей починочной резины допускается экран выполнять путем обмазки участка Z_J клеем из резины ПИ-35 с добавлением в него порошка графита (I в.ч.графита на I в.ч. резины).

4.4.6. Ранее оставленные пряди металлического экрана (см. намотать защитный слой лентой из резины ПШ-50 толщиной 0,6-0,8 мм и шириной 30-40 мм с учетом примечаний I и 2 к п.4.4.4.

4.4.8. На участке L_s сделать герметизирующую подмотку из 3-4 слоев лент резины ПИ-35 или ПШ-50 толщиной 0,6-0,8 мм и шириной 40 мм с учетом примечаний I и 2 к п.4.4.4.

4.4.9. Аналогичным образом подготовить остальные жилы.

4.4.10. Конусную поверхность на шланговой оболочке вместе с прилегающим к ней участком длиной 30 мм протереть чистой ветошью, смоченной в бензине.

4.4.11. На участке L_s между жилами заложить жгуты из резины Ши-5С, масса.которых должна быть достаточной для заполнения меж-дужильного пространства.

4.4.12. Намотать 4-5 слоев лент из резины ПШ-50 толщиной О,6-0,8 мм и шириной 30-40 мм с учетом примечаний I и 2 к п.4.4.4.

4.4.13. Намотать бандаж из 4-5 слоев ленты миткаля или другого подобного материала толщиной 0,3-0,4 мм и шириной 5С-60 мм. Ленту мотать ровно, без складок, с максимально возможным натяжением. намотать наружный слой заделки шланга из 4-5 слоев ленты резины ПШ-50 толщиной 0,6-0,8 мм и шириной 30-40 мм с учетом примечаний I и 2 к п.4.4.4.

4.4.15. Завулканизировать концевую заделку в паровом вулканизаторе (приложение 5).

Примечание. Допускается вулканизацию проводить в термостате при температуре 150°С в течение 40-50 мин, но при этом обмотку

УДК 822.271 :621.315.2

В настоящей работе приведены сзедония о конструктивных к технических данных кабелей, указаны правила выбора и приемы обращения при их транспортировке, хранении и эксплуатации, обеспечивающие равномерный иэноЬ элементов конструкций, надежность я безопасность работы.

Инструкция является руководящим документом при выполнении концевых эаделок, ремонте, соединении и испытаниях кабелей марки КШВГ силами и средствами эксплуатирующих предприятий и предназначена для работников, обслуживающих гибкие силовые кабели с медными токопроводящими жилами, резиновой изоляцией, в резиновой оболочке, используемые для присоединения экскаваторов, драг и других передвижных механизмов к электрическим сетям с изолированной нейтралью при номинальном напряжении 6000 В переменного тока частотой 50 Гц.

Инструкция разработана ЯГД им. А. А. Скочинского (отв. исполнители канд. теха. наук А. С. Муратов, инженеры Э. Ф. Моргунов и Н. Н. Червоненко» и НИПКТИ (отв. исполнители инженеры В.А.Отрывков и Н.П.Кудрин) и согласована с ВостНИИ. В работе использованы материалы Днепропетровского горного института им.Артема и ВоетKIM.

И нс т и * yi горного дела им. А А. Скочинского (ИГЛ им. А. Л. Скочинского), 1976

ВВЕДЕНИЕ

Инструкция устанавливает технологию восстановления изоляции, электропроводящих экранов и защитной оболочки при ремонте и соединении отрезков кабелей. Соединение основные и заземляющих кил предусматривается осуществлять двумя способами: с помощью медных гильз и последующего опрессования для кабелей, эксплуатирующихся без кабельных барабанов, и автогенной пайкой стренг хил встык с помощью припоя ПСР-45 для кабелей, эксплуатирующихся с кабельными бзрабанами.

Концевые заделки кабелей рекомендуется выполнять с помощью изоляционной починочной резины, электроизоляционных гильз или трубок из кремнийсрганической резины (ТКР).

При разработке инструкции использованы указания действующих “Правил устройства электроустановок”, “Правил технической эксплуатации электроустановок потребителей”, “Правил техники безопасности при эксплуатации электроустановок потребителей”, “Единых правил безопасности при разработке месторождений полезных ископаемых открытым способом”, а также основные положения ранее действовавших инструкций по ремонту, соединению и концевым заделкам высоковольтных гибких кабелей и обобщен положительный опыт по выполнению этих операций на угольных разрезах Минугле-црома СССР.

Данная инструкция является обязательной и исключает все ранее действовавшие инструкции, рекомендации и руководства по эксплуатации, ремонту, соединению и концевым заделкам высоковольтных кабелей.

Инструкция составлена в соответствии с требованиями ГОСТ 2.601-68 и ГОСТ 2.602-69 к объему и содержанию эксплуатационной и ремонтной документации, а также с общими, требованиями ГОСТ 2.105-68 к текстовым документам. В инструкции применены термины и определения в соответствии с ГОСТ 15845-70.

Основные положения настоящей инструкции могут быть использованы также в качестве руководства при эксплуатации, ремонте, соединении и концевых заделках гибких силовых кабелей на напряжение 10 и 35 кВ.

I. КОНСТРУКЦИЯ И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ КАБЕЛЕЙ МАРКИ КШВГ

I. Подвод электроэнергии к экскаваторам, мощным передвижным машинам и механизмам, используемым при добыче полезных ископаемых открытым способом, осуществляется с помощью высоковольтных гибких кабелей марки КШВГ (рис. I).

Pic. I. Эскиз поперечного сечения кабеля марки КШВГ:

X – .рохедядая жжда; 2 – якутровхх! эдвгтрсаро-жодг эжрая; 3 – язоякяя; * – варухлк! хдактро-орог. «И акрам; 5 – хетаддхчесхх1 «кран ■» мелких духе -ж проходов; б – обмотва rxxnexol деато!; 7 – эеаекаяедая ххла; 8 – входам* зазеидяокс! ххи; 9 – даруххда ободочка; 10 – ххутрехвм ободочха; II – сордечхжх-заполнктедх

Каоели изготовляются экранированными с медными жилами, резв-новой изоляцией, в резиновой шланговой оболочке м предназначены для эксплуатации в электрических сетях с изолированной нейтраль» при номинальном напряжении 6000 В переменного тока частотой 5С Гц. Конструктивные размеры и технические данные кабелей (табл. I) соответствуют ГОСТ 9388-69 “Кабеля внеоков©дьтниа с

Таблица I

Число и	Обцео	Конспмшня жилы			Номинальная толщина. мм			Диаметр жилы по ЛП ГР’ЧУА	Диамет( по скрутка экранированных жил им	Номи-	Вю га о—	Ра©-
сечение	сече- UVA	медная проволока		диаметр	внутрен-	рези-	внеиле-	Диаметр жилы по ЛП ГР’ЧУА		налы- ипа	Вю га о—	чет кто a
жил, 2 от. х ИГ	прово лок экра- 1*2’	число стренг и количество проволок в стренге	диаметр проволоки, мм	жилы, ш	него экрана из электропроводящей резины	нотой изоля ции	го экрана КЗ олектро проводя-цей резины	ViWtvi INC медными лужеными проволоками, мм		ПллЛ толщи на обо лочки, им	Una метр кабеля, ж	ОШ1 масса кабе- Si.
3×10*1×6	5	(1+6)х13 (I*6)xII	0,37 0,32	4,SO 3,96	0,6	4.0 1.2	0,8	16,95	36,4	5,0	46,4	2696
3×16*1×6	5	(1+6)х12 (I*6)xII	0,49 0,32	6,10 3,98	0,6	4,0 1.2	0.8	17,8	39,0	5.0	49,0	3091
3×25+1×10	5	(1+6*12)х7 (1+6)х13	0,49 0,37	7,35 4,90	0,6	4.0 1.2	0,8	19,3	41,5	5,0	51,5	3627
3×35*1×10	8	Н&ЙГ⁰	0,49 0,37	9,80 4,90	0,6	4. 9	14,50 7,35	0,8	1:8	1.0	27,4	59,0	3,0*5,0	75,0	8571
3×120+1×35	10	(I6I2)xI7 (I6I2)xI0	0,68 0,49	17,00 9,80	0,8	4.0 1.2	1.0	29,9	64,0	3,0+5,0	80,0	9911
3×150*1×50	10	(I6I2)xI4 (I612)xI4	0,68 0,49	19,66 10,80	0,8	4,0 1.2	1.0	32,6	70,0	3,0*5,0	86,0	U556

ел

резиновой изоляцией для экскаваторов и драг”. Предельные допустимые отклонения от номинальной толщины изоляции – минус 10%,от номинальной толщины оболочки и электропроводящих экранов – минус 20%; плюсовые допуски на эти показатели не нормируются. Предельное отклонение от номинальных наружных диаметров – плюс 10%, минусовый допуск не нормируется. Для работы в условиях Крайнего Севера, Сибири и Дальнего Востока при температурах до минус 50°С кабели выпускаются в морозостойком исполнении и имеют марку КШВГМ. В готовом виде кабели испытывают в течение 5 мин переменным током частотой 50 Гц при напряжении 15 кВ. Сопротивление изоляции основных хил, пересчитанное на I км длины и приведенное к температуре 20°С, должно быть не менее 100 МОм. Строительная длина кабеля должна быть не менее 200 м.

1.2. При выборе сечения кабеля следует исходить из длительно допустимой токовой нагрузки и допустимой потери напряжения.

В табл. 2 приведены длительно допустимые токовые нагрузки кабелей, определенные для длительно допустимой температуры на жиле плюс 65°С и температуры окружающего воздуха плюс 25°С.

Таблица 2

Сечениеоосновных жил 5 , мм

120

150

Длительно допустимый

ток С?, А

120

125

180

220

265

310

350

Учет фактической температуры окружающей среды может быть произведен с помощью поправочных коэффициентов (таол. 3).

Таблица 3

Товервтугв среди. °С

-60

-50

-40

-00

-го

-10

-5

♦5

. ект

1.76

1.69

1.(2

1.54

1.45

1.37

1.32

1,27

1.22

1,17

1.12

Z.06

1.00

0.94

0.87

0.79-0.71

0,61

За условную величину фактической температуры окружающей среды следует принимать максимальную температуру для данного района, действующую в течение не более 10 суток в году.

Необходимо иметь в виду, что указанная выше рабочая температура жилы плюс 65°С является не только допустимой, но и оптимальной, обеспечивающей наибольшую надежность изоляции кабеля, предназначенного для подвижной прокладки.

1.3. При переменной токовой нагрузке эквивалентный ток следует определять по формуле

где – эффективное значение тока;

% – время протекания тока;

п – число интервалов, на которое разбивается полный цикл работы механизма.

1.4. Для кабелей, намотанных на бараоан, длительно допустимый ток определяется с учетом поправочных коэффициентов, приведенных в табл. 4.

Таблица 4

Число слоев кабеля на барабане	Поправочный коэффициент для допустимого тока
I	0,80
2	0,60
3	0,50

1.5. Климатические условия эксплуатации кабеля должны соответствовать технической документации на кабель.Применение кабеля при температурах нике и выше допустимых приводит к растрескиванию шланга и преждевременному старению изоляции.

2. ТРАНСПОРТИРОВАНИЕ, ХРАНЕНИЕ И ПРОВЕРКА КАБЕЛЕЙ

2.1. Кабель поставляется потребителю намотанным на деревянный барабан. Барабан с кабелем должен иметь сплошную обшивку и бирку предприятия-изготовителя. Обшивка с барабана снимается перед вводом кабеля в эксплуатацию или при перемотке кабеля на тару потребителя.

При этой особое внимание обращается на состояние наружных витков, которые могут быть повреждены гвоздями при обшивке барабана или в результате нарушений условий транспортирования и хранения.

2.2. Не допускается сбрасывать барабан с платформ транспортных устройств. При отсутствии подъемного крана барабан с кабелем можно скатывать по наклонным плоскостям, не допуская при этом самопроизвольного движения. Барабаны с расшатанными корпусами следует скрепить планками. Барабаны с кабелем запрещается класть плашмя.

2.3. Допускается перекатывание обшитого барабана, если на пути нет неровностей, способных повредить обшивку. Перекатывание допускается только в направлении, указанном стрелкой на барабане.

2.4. Перекатывание необоитого оараоана возможно по ровной площадке в том случае, если края щек бараоанов выступают над последним слоем намотанного кабеля не менее чем на 100 мм; свободный конец кабеля должен быть надежно закреплен.

2.5. Подготовленный к эксплуатации кабель до подсоединения к экскаватору следует хранить в складском помещении на барабанах.

2.6. На ремонтном участке при доставке к механизму и прочих перемещениях кабель следует содержать намотанным на барабан с диаметром шейки, равным не менее 20 диаметрам кабеля. Раскладывать кабель по трассе следует путем разматывания его с барабана транспортного устройства, движущегося вдоль трассы, собирать -путем наматывания.

2.7. В порядке исключения допускается хранить, транспортировать, раскладывать и собирать кабель с трассы в бухту в виде “восьмерок”.

При этом необходимо соблюдать следующие правила:

периметр “восьмерки” должен быть равным не менее 80 диаметрам кабеля;

направление витков в бухте должно быть перемежающимся;

раскладывать и убирать кабель с трассы следует с применением транспортного устройства так не, как указано в п.2.6;

при отсутствии транспортного устройства перемещать кабель возможно вручную путем последовательного переноса отдельных участков.

2.8. Запрещается перемещать волоком свернутый в бухту кабель.

2. 9. При перегонах экскаваторов и самоходных механизмов, не оборудованных кабелеприемным барабаном, не допускается волочение кабеля по грунту. Переноску отдельных небольших участков кабеля допускается производить при помощи ковша экскаватора с применением специальных приспособлений, техническая документация и инструкции на которые согласованы с ВостНИИ.

3. МЕРЫ БЕЗОПАСНОСТИ

3.1. Действие настоящей инструкции распространяется на работников, ответственных за ввод, эксплуатацию и ремонт высоковольтных гибких кабелей при ведении открытых горных работ.

3.2. Все работы с кабелем (ремонт, соединение, испытания повышенным напряжением, подключение, отключение, переноска и т.п.) должны производиться только электротехническим персоналом соответствующей квалификации и в строгом соответствии с требованиями настоящей инструкции, “Правил техники безопасности при эксплуатации электроустановок потребителей”, а также инструкций по технике безопасности, действующих на предприятии.

3. 3. Производство работ по концевым заделкам, ремонту и соединению кабеля допускается только после отсоединения его на при-ключательном пункте и разрядки от остаточных зарядов путем наложения переносного заземления.

Кабель необходимо разряжать также после испытания его повышенным напряжением и после измерения сопротивления изоляции.

3.4. При ручной подноске кабеля, находящегося под напряжением, необходимо пользоваться диэлектрическими перчатками (рукавицами) или специальными устройствами с изолирующими ручками.

3.5. В местах возможных проходов людей (переходные тропинки, дороги и т. п.) трасса кабеля должна быть обозначена предупредительными плакатами, выставленными на расстоянии, не менее 1,5 м от кабеля.

3.6. Концевые заделки, ремонт и соединение кабелей должны производиться лицами, полностью освоившими соответствующие разделы настоящей инструкции.

3.7. Концевые заделки, ремонт и соединение кабелей в полевых условиях должны производиться в укрытии (передвижная мастерская, палатка, навес и т. п.), исключающем попадание атмосферных осадков, пыли и грязи. В ясную, безветренную погоду при температуре не ниже минус 20°С работы могут производиться на открытом воздухе.

Кабель питания WP-20 Premium с резиновым покрытием, 250 А [45V03R, 45V04R]

Фильтры

Дом / Горелки TIG и аксессуары / Силовые кабели, шланги и крышки для кабелей / Кабель питания WP-20 Premium с резиновым покрытием, 250 А

Прочитать обзор(ы) (3)

Выполнение заказа

Товары в наличии: Обычно доставка 1-2 рабочих дня (Пн-Пт)

Товары, которых нет на складе: Обычно доставка 3-7 рабочих дней (Пн-Пт)

Доставка из: Наше предприятие Vista CA *

Время доставки: 3-7 рабочих дней (с понедельника по пятницу)

Оперативная и точная доставка очень важна для нас!

Просмотрите электронное письмо с подтверждением заказа, чтобы узнать предполагаемые даты доставки
* Сроки прямой поставки или прямой поставки с завода зависят от поставщика и рассчитываются исходя из нашего опыта.
Клиенты, оплатившие Ускоренная доставка получить предпочтение.
Товары с пометкой «Позвоните, чтобы узнать о наличии» могут изготавливаться на заказ, иметь ограниченный запас или непредсказуемое время выполнения и требуют звонка, текстового сообщения или электронной почты для получения оценки времени выполнения заказа

Задать вопрос

Доставка и возврат

Доставка

Доставка не должна быть сложной. Вот почему, когда вы входите в систему или регистрируете учетную запись, с вас не будет взиматься плата за сбор, упаковку или сборы за обработку.
Узнайте больше об ускоренной доставке, доставке третьими сторонами и международной доставке в нашей Политике доставки Страница

Беспроблемный возврат

Если вы не удовлетворены по какой-либо причине, продукты могут быть возвращены в течение 30 дней с момента отгрузки для полной компенсации или обмена. Применяются определенные ограничения.

Политика возврата

Длина кабеля

Пожалуйста, выберите 12,5 футов (3,8 м) (113,30 долл. США) 25 футов (7,6 млн) (133,00 долл. США) 50 футов (15,2 м) (268,00 долл. США)

шт.

Резиновый силовой кабель премиум-класса

Оригинальный Weldcraft ® от Miller ® Кабель питания премиум-класса с резиновым покрытием, 250 А, с водяным охлаждением. Высококачественный сверхгибкий резиновый шланг в оплетке для высокого разрывного давления и повышенной теплостойкости.

Совместимая замена для горелок TIG от Weldcraft, CK, WeldTec, ESAB, TecTorch, Radnor, ProStar, BestWelds, TigMaster, Profax, Diamondback, Lincoln и т. д.

Модели горелок: WP-125, 20, 20P, 20F, 20V, Горелки TIG серий 20M, 24 Вт, 25, 225 и 2.

Технические характеристики:

Деталь №	45В03Р	45V04RR	45V04R-L50
Длина	12,5 футов (3,8 м)	25 футов (7,6 м)	50 футов (15,2 мм)
Торцевое соединение машины	Размер C, 7/8″-14, левая наружная резьба
Торцевое соединение горелки	1/4″-28, правая внутренняя резьба
Материал	Непроводящая резина Superflex
Поток воды	1кварт/мин. (0,946 л/мин.)
Максимальное давление	50 фунтов на кв. дюйм (3,448 бар)

Сообщить о неверной/неясной информации о продукте

Сообщите мне, когда проблема будет решена

Написать обзор

Соединительные муфты ВН | Термоусадка высокого напряжения 11 кВ 33 кВ

Высоковольтные кабельные муфты среднего напряжения | Кабельные наконечники | Кабельные разъемы | Распространяется со стока | Великобритания и экспортные продажи

Thorne & Derrick распространяет самый широкий ассортимент кабельных муфт, наконечников и соединителей среднего и высокого напряжения среднего и высокого напряжения от производителей, включая 3M , Prysmian, Nexans Euromold , Elastimold, Pfisterer CONNEX и SEANEX и термоусадочные полимерные системы.

Кабельные принадлежности с термоусадкой, холодной усадкой, надеванием и надеванием позволяют соединять, заканчивать и подключать кабели 11 кВ-33 кВ и 66 кВ-132 кВ к распределительным устройствам с масляной, воздушной или элегазовой изоляцией, трансформаторам, двигателям и воздушным линиям, распределяющим электроэнергию на среднее/высокое напряжение.

Thorne & Derrick держит большие запасы 11kV 33kV 66kV Соединений и муфт подходит для кабелей из сшитого полиэтилена, PILC и EPR, как с термоусадкой, так и с технологией холодной усадки, для удовлетворения требований к аксессуарам силовых кабелей среднего / высокого напряжения британских и международных клиентов.

Высоковольтные муфты и муфты | Термоусадка

Повышенная надежность и повышенная безопасность при сниженных затратах

Nexans JTS представляет собой новое поколение высоковольтных кабельных муфт для соединения силовых кабелей 11 кВ/24 кВ и силовых кабелей среднего/высокого напряжения до 33 кВ/42 кВ. ЭПР) бронированные или небронированные кабели с экраном из медной проволоки, медным или алюминиевым ленточным экраном.

Трехслойная многослойная трубка – быстрая установка с уменьшенным количеством компонентов и термоусадкой, уменьшающая объем ошибки фуганка
Компактный – короткий и тонкий термоусаживаемый соединитель обеспечивает компактный монтаж
Надежный – тепловая трубка с толстыми стенками для превосходной механической прочности, герметичности и ударопрочности
Механические соединители со срезным болтом – быстрое и эффективное электрическое соединение и соединение проводников без использования обжимных инструментов

➡ Скачать Nexans JTS | Соединения СН ВН | Каталог термоусадки

➡ Смотреть видео | Кабельные муфты Nexans JTS HV

Система соединения кабелей Nexans JTS теперь представляет собой наиболее конкурентоспособную по стоимости опцию для энергетических подрядчиков: кабельные соединения среднего и высокого к CENELEC HD629.1. Признанный во всем мире стандарт качества обеспечивает надежность энергосистемы и снижение количества отключений при установке в соответствии с инструкциями производителя компетентными кабельными соединителями.

Nexans MONO — это линейка высоковольтных концевых муфт со встроенным термоусадочным полем для контроля напряжения и изоляционной трубкой, препятствующей скольжению, которая может выдерживать влажность, экстремальные температуры, УФ-излучение и сильно загрязненную среду.

Нексанс МОНО | Концевые муфты высокого напряжения | 11кВ 33кВ | Термоусадочные кабельные муфты для силовых кабелей высокого напряжения

➡ Скачать | Нексанс МОНО | Концевые муфты СН ВН | Каталог

➡ Смотреть видео | Кабельные муфты Nexans MONO HV

Концевые муфты и соединения холодной усадки

Благодаря более быстрой и простой установке и долговременной надежности, обеспечиваемой превосходной защитой от воздействия окружающей среды, Кабельные аксессуары 3M для кабелей среднего напряжения холодной усадки обеспечивают повышенную эффективность и производительность, а также значительную экономию средств.

Использование кабельных наконечников 3M с холодной усадкой типа QT111 демонстрирует гибкость и простоту заделки высоковольтных кабелей среднего напряжения – более короткая монтажная длина заделки обеспечивает компактную заделку кабеля в электрическом оборудовании 11 кВ/33 кВ, 15 кВ и 66 кВ. Отсутствие необходимости в нагреве или инструментах обеспечивает более быструю и легкую установку.

Соединение | Прекратить | Подключение кабелей среднего и высокого напряжения MV HV

Особенности и преимущества

Герметичная герметизация кабеля – Высоковольтное соединение или заделка сохраняет упругость и давление после длительного старения и воздействия внешних загрязнений
Гибкая холодная усадка – подходит для всех производителей силовых кабелей с допусками на радиус изгиба и рекомендациями
Надежность – высокое сопротивление изоляции в сухом и влажном состоянии для непосредственного заглубления кабеля или заделки на открытом воздухе
Кабельные наконечники для наружной установки – отличная устойчивость к озону и ультрафиолетовому излучению
Универсальность – Соединения или муфты холодной усадки устанавливаются быстро и подходят для кабелей различных размеров
Надежный – проверенная долговременная надежность и безопасная работа при температуре перегрузки в сетях СН ВН
Time Efficient – сокращение времени установки фуганка по сравнению с термоусадкой, изолентой или смолы

В следующем видеоролике демонстрируется процесс установки муфт холодной усадки на экранированные кабели среднего и высокого напряжения.

➡ Смотреть видео | Кабельные муфты высокого напряжения 3M холодной усадки

Концевые муфты силовых кабелей для электрических систем среднего и высокого напряжения с использованием холодной усадки 3M | Силиконовая резина холодной усадки QT-III специально разработана как материал с высокой устойчивостью к дорожкам и гидрофобностью (водоотталкивающим действием), чтобы практически обеспечить длительный срок службы кабельной заделки для внутренних и наружных кабелей среднего и высокого напряжения (СН ВН).

Соединители Euromold |

Торговая марка Nexans

Thorne & Derrick – сертифицированные дистрибьюторы и поставщики . для Nexans Euromold Connectors – полностью экранированные компактные разъемные кабельные соединители для подсоединения кабелей среднего/высокого напряжения к втулкам электродвигателя, трансформатора или распределительного устройства, чтобы обеспечить безопасное прикасание кабельное соединение с возможностью отключения полимерных кабелей. (ЭПР из сшитого полиэтилена).

Ассортимент разъемных соединителей Euromold изготовлен из высококачественной резины EPDM и включает коленчатые, прямые и тройниковые соединители, дополненные полным ассортиментом вводов 11-33 кВ. Разъемные соединители обычно используются для заделки и подключения кабелей к распределительным устройствам с элегазовой изоляцией (КРУЭ) и цепям, распределяющим электроэнергию среднего и высокого напряжения на 6,6 кВ, 11 кВ, 33 кВ и 66 кВ среднего/высокого напряжения.

Съемные разъемы | Крупные запасы соединителей Nexans Euromold (EPDM) в Великобритании | Также термоусадочные и накладные муфты и муфты холодного применения для силовых кабелей и систем среднего напряжения

Соединители Connex |

Торговая марка Pfisterer

Кабельные соединители Pfisterer MV CONNEX предназначены для заделки кабелей среднего/высокого напряжения во втулках с внутренним конусом на распределительных устройствах с элегазовой изоляцией, кольцевых силовых блоках RMU, трансформаторах, преобразователях и конденсаторах, обычно распределяющих электричество 33 кВ/52 кВ — в зависимости от вводов СН диапазон размеры доступны для концевой заделки полимерных кабелей с изоляцией из сшитого полиэтилена/этиленпропиленового каучука, скрученных или полосовых полупроводников, экранов из медной проволоки/ленты, а также с броней или без нее.

Заглушки с внутренним конусом | Большие складские запасы Pfisterer CONNEX Connectors & Cable Terming 33kV MV HV в Великобритании | Также разрядники и вводы для силовых кабелей и систем среднего напряжения

➡ В следующем видеоролике представлен обзор процедуры установки разъемов CONNEX для концевой заделки кабелей среднего/высокого напряжения (MV-HV), производимых Pfisterer и имеющихся на складе Thorne & Derrick. или Совместные услуги обучения, пожалуйста, позвоните нам, чтобы обсудить.

Соединение кабелей 11 кВ 33 кВ

Кабельные наконечники и муфты для использования в системах распределения электроэнергии среднего напряжения должны устанавливаться только обученными и компетентными монтажниками в соответствии с инструкциями производителя по установке. кабели среднего/высокого напряжения, обслуживаемые производителем, при условии обучения кабельных соединителей.

Перед началом установки кабельных муфт на 11 кВ и 33 кВ убедитесь, что вокруг рабочей зоны предполагаемого места соединения имеется достаточно места для соединения, чтобы можно было выполнять безопасные и эффективные операции по соединению кабелей.0012 инструменты для резки и обжима кабеля .

Определите фазы и проверьте, не перекрещиваются ли жилы кабелей – установите кабели 11 кВ/33 кВ в прямое положение и правильно выровняйте их по уровню без чрезмерного напряжения перед установкой термоусадочных или термоусадочных кабельных муфт .

Заделка жил кабеля

Предпочтения в отношении кабельных муфт и условия установки кабельных муфт и заделок определяют, используется ли для заделки кабельных проводников технология обжатия или срезных болтов. Например, одно- и многожильные силовые кабели среднего/высокого напряжения на напряжение 11 кВ и 33 кВ с многопроволочными медными жилами (класс 1) в соответствии со стандартом BS6622 обычно обжимаются или заканчиваются с помощью гидравлических обжимных инструментов (9). 0012 Cembre HT131-C ) или обжимные инструменты с батарейным питанием ( Cembre B1350-CE ) — эти инструменты Cembre подходят для кабельных наконечников сечением до 400 кв.мм. Для установки кабельных наконечников СН ВН с сечением от 500 кв. мм до 630 кв. мм мы рекомендуем обжимную головку Cembre ECW-h4D в сочетании с гидравлическим ножным насосом PO7000 или переносным электрогидравлическим насосом B70M-P24 24 В.

Серия Pfisterer Sicon , состоящая из механических кабельных наконечников, клемм и соединителей со срезными болтами подходят для соединения и концевой заделки высоковольтных кабелей СН до 66 кВ с медными или алюминиевыми жилами (скрученными круглыми, сплошными, секторными) без использования обжимных инструментов – при монтаже не используются специальные инструменты для соединения. Бесступенчатые кабельные наконечники со срезным болтом не имеют заранее заданных точек излома в резьбе, что обеспечивает достижение оптимальной нагрузки на резьбу без выступов или необходимости опиливания проводника соединителем MV HV.

TOP HEADLINES
