Лазерная резка круглых, профильных труб

Обладая современным высокотехнологичным оборудованием, компания VT-metall предлагает профессиональные услуги по лазерной резке труб в Москве. Применение данной технологии не ограничивает нас в типах материалов. Мы можем нарезать стальные, алюминиевые, медные трубы, а также любые изделия из черных металлов и различных сплавов. Кроме того возможен лазерный раскрой труб профильного сечения, широко используемых на различных производствах.

Предлагаемая компанией VT-metall резка металлических труб лазером является идеальным вариантом для качественной и быстрой обработки большого количества материала. Скорость выполнения работ превышает любые иные методы. Лазерный станок способен за минуту разрезать трубу с толщиной стенки 3–8 мм. Переход между изделиями осуществляется автоматически, без необходимости какой-либо дополнительной перенастройки оборудования. Лазерная резка труб из нержавеющей стали выполняется в среднем со скоростью 300–600 м/ч. При этом данный показатель всегда зависит от диаметра трубы: чем он больше, тем ниже скорость обработки.

Лазерный раскрой трубы обеспечивается идеальную чистоту среза. Торцы медных труб, раскроенных с помощью метода лазерной резки, а также изделия из нержавеющей стали, алюминия и других металлов отличаются низкой шероховатостью. Кроме того, данная технология позволяет делать фаску под любым углом. Разрезанная труба сразу после лазерного станка может обрабатываться сваркой.

Чистота среза на торце труб из нержавеющей стали или медного сплава обеспечивается применением высокоточного профессионального оборудования. Данный параметр имеет большое значение в производстве трубопроводов, где от него зависит способность готовой конструкции выдерживать высокие нагрузки и давление. Обычная и декоративная лазерная резка труб из меди отличается отсутствием каких-либо деформаций и полным сохранением первоначальных качеств обрабатываемого изделия, поскольку металл в процессе нарезки не нагревается.

vt-metall.ru

Лазерная резка труб. Особенности техологии и ее преимущества

Лазерная резка труб – способ, который позволяет получить трубу нужных параметров без контакта с ее поверхностью. Благодаря применению лазера можно направлять линию реза под любым углом. Поверхность, предназначенная для дальнейшей сварки или монтажа, получится ровной, с жесткими допусками по размерам. Давайте разберемся, в чем состоит суть такого метода и для каких материалов его можно применять.

Лазерная резка труб подразумевает использование сфокусированного пучка световой энергии, который направляется на поверхность заготовки, вращающейся вокруг своей оси. Труба при этом надежно закреплена. Металл в области реза расплавляется, затем выдувается при помощи потока газа, частично испаряясь. Обработка происходит по заранее написанной программе.

Как правило, машины для лазерной резки труб оснащены функцией предварительной резки, которая очень полезна в случаях, когда поверхность обрабатываемой трубы загрязнена либо имеет следы ржавчины. Заготовка сначала очищается с помощью лазера, и только затем происходит ее нарезка.

Лазерная резка труб эффективна для многих их разновидностей. Высокое качество обработки гарантировано как для изделий с круглым, овальным, плоскоовальным, квадратным, прямоугольным сечением, так и для открытых профилей. Комплексы лазерного раскроя надежно фиксируют трубу перед началом работ, предотвращая ее механическое повреждение. Рез может осуществляться по прямой линии либо по фигурному контуру.

Преимущества лазерной резки

Резка труб при помощи лазерного луча имеет множество преимуществ. Например:

  • Лазерная установка не может деформировать трубу или иначе повредить ее.
  • При раскрое на металле не возникают микротрещины.
  • Обработке подлежат изделия даже из мягких металлов.
  • Линия реза тонкая, нет деформации кромок.
  • Высокая производительность лазера.
  • Процесс максимально автоматизирован.
  • Большинство станков могут осуществлять нарезку резьбы, сверление отверстий и чеканку.
  • Невысокая стоимость.

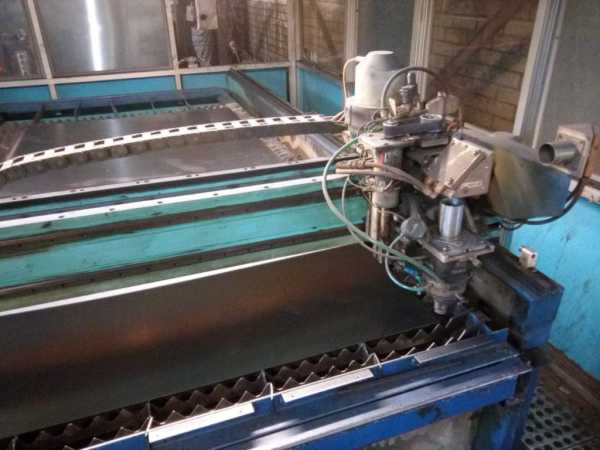

лазерная установка СО2

С помощью лазера можно нарезать трубы из алюминия; сплавов алюминия; углеродистой, низколегированной, нержавеющей стали. Резка круглой трубы из алюминия и его сплавов занимает немного больше времени, поскольку такие материалы отражают излучение лазера, не давая ему передавать всю энергию тепла.

Резка волоконным лазером

оптоволоконный лазер для резки труб

3d волоконный лазер, по сравнению с лазером СО2, имеет несколько иную технологию. После того, как труба (круглая либо другого сечения) будет закреплена при помощи пневматических патронов, нарезание произойдет при помощи реактивной режущей головки. Она в автоматическом режиме перемещается по периметру трубы, производя предписанные программой резы, оснащая их скосами, осуществляя перфорацию и т.д.

Особенно эффективно использование такого лазера при нарезке труб с большим диаметром (до 610 мм).

Так как луч лазера проходит через оптическое волокно, нет необходимости в сложной внутренней оптике. Поэтому при высоких эксплуатационных качествах волоконные лазеры не требуют большого вложения денежных средств при ремонте, и услуги лазерной резки при помощи такого оборудования стоят меньше. Оптоволокно также обеспечивает большую концентрацию энергии лазера, и ширина реза получается уже, чем при использовании обычного лазера.

Современное оборудование (например, от BLM GROUP или компании TruLaser) может проводить не только лазерную резку круглой трубы, но и лазерную резку профильной трубы полностью в автоматическом режиме. Это значит, что при помощи компьютера произведется центрирование детали, утолщенные углы профилей будут нарезаться с иными скоростью и давлением газа. Также система устранит факторы, ведущие к прожигу металла. Воспользоваться услугой оптоволоконной лазерной резки можно не только в Санкт-Петербурге, но и практически во всех регионах России.

[Всего голосов: 0    Средний: 0/5]

svarkaed.ru

Резка труб,услуги лазерной резки труб в Москве высокотехнологичным оборудованием

«Страж-Лазер» производит резку труб и профиля различного сечения при помощи новейшего лазерного комплекса TruLaser Tube 5000. Применение данного технологического оборудования фирмы Trumpf позволяет в автоматизированном режиме осуществлять обработку трубного проката в соответствии с любыми требованиями заказчика.

Благодаря использованию TruLaser Tube 5000 возможна резка любых сложных, фигурных контуров труб без прямого контакта с поверхностью изделия. В ходе дальнейшей стыковки изделий не требуется дополнительная обработка поверхности реза самого изделия.

В процессе лазерной резки труб, на нашем комплексе возможно изготовление самых различных технологических соединений, находящих свое применение в различных отраслях промышленности.

За счет использования передовых технологий возможно объединение в одну операцию нескольких традиционных технологических циклов, таких как распилка, резка, сверление, фрезеровка, обработка кромки. В результате удается значительно сократить стоимость конечного изделия за счет избавления от дополнительного металлообрабатывающего инструмента, полной автоматизации производственного цикла, уменьшения временных затрат при одновременном повышении точности и качества производства работ.

Технологические особенности резки труб

Наше оборудование позволяет работать с прокатной продукцией, имеющей следующие максимальные характеристики:

  • внешний диаметр труб для резки – до 150 мм;
  • длина обрабатываемых изделий – не более 6 500 мм;
  • длина готового изделия – до 3 000 мм;
  • длина готовой продукции при увеличенном варианте исполнения – не более 6 000 мм;
  • вес обрабатываемой трубы составляет 20 кг/м.

Максимальная толщина стенки обрабатываемой продукции:

  • черная сталь ‒ 6,4 мм;
  • нержавеющая сталь ‒ 4-5 мм;
  • алюминий ‒ 4 мм.

Стоимость услуг по резке проката рассчитывается в индивидуальном порядке на основании представленной технической документации.

s-laser.ru

Лазерная резка труб | Профлазермет



Лазерная резка труб позволяет предельно точно и быстро резать трубы круглого или профильного сечения. Именно лазером можно качественно разрезать трубу любого профиля, и получить идеальную линию реза, которая не требует дальнейшей обработки. Такое качество работ достигается за счет применения лазерного луча с максимальной фокусировкой.

Данный метод оптимален при создании металлоконструкций различной сложности, формы и размера.

Специалисты компании ООО «Профлазермет» выполнят резку металлических изделий при помощи лазера оперативно и качественно в строгом соответствии с действующими нормативными документами для данного вида работ.

Особенности лазерной резки труб

Метод имеет ряд преимуществ перед другими методами резки труб, в частности:

  • позволяет резать на высокой скорости даже тонкостенные трубы;
  • позволяет резать трубы из разных металлов: сталь, латунь, бронза, алюминий, металлопололимеры и пр.;
  • резка труб любого сечения: круглые, овальные, плоскоовальные, прямоугольные;
  • прожиг осуществляется мгновенно, участок реза не греется;
  • нет прямого контакта с поверхностью металла, металл рядом с резом не деформируется;
  • низкая температурная нагрузка на участки;
  • линия лазерного реза аккуратная, тонкая, толщина не более 0,4 мм;
  • минимальная погрешность резки – не более 0,1 мм;
  • возможность резки форм сложной конфигурации.

На станину подается труба весом до 20 кг на 1 метр изделия. Процесс осуществляется при помощи лазерного станка с ЧПУ. Фокусируется световой пучок и направляется на участок реза, происходит плавление и частичное испарение металла.

Данный тип резки труб оптимален для стали: углеродистой и нержавеющей. При использовании метода для резки алюминиевых металлоизделий требуется большее время резки, т.к. возможно частичное отражение светового излучения лазера.

Компания ООО «Профлазермет» осуществляет лазерную резку круглых и профильных металлоизделий.

К профильным принято относить все металлоизделия, сечение которых не круглое:

  • квадратное;
  • прямоугольное;
  • овальное и плоскоовальное сечение.



proflasermet.ru

Лазерная резка профильных труб в Москве — Быстро и дёшево!

или позвонить (звонок по России бесплатный)8 800 500 23 71

Если у вас возникли трудности при выборе или вопросы, вы всегда можете обратиться к нашему специалисту.

Нужна консультация

Описание услуги

Лазерная резка фигурных контуров и перфорация отверстий без прямого контакта с поверхностью трубы осуществляется при помощи станка со сфокусированным лучом. В режиме непрерывного воздействия материал нагревается до температуры плавления и испаряется в зоне воздействия.

Преимущества лазерной резки трубы

К основным преимуществам относятся большая скорость работы станка (140 м/мин) и высокая точность реза и позиционирования (±0,1 мм). Гладкий срез трубы, подверженной лазерной резке, не нужно зачищать после операции. Ввиду тонкого диаметра луча (0,25 мм) можно выполнить фигурную резку и перфорацию отверстий минимального диаметра на изделии с круглым или квадратным сечением.

Технические характеристики

Раскрою и фигурной обработке подвергаются трубы из алюминия, углеродистой и нержавеющей стали с максимальной толщиной стенки 4, 6 и 5 мм соответственно. Длина обрабатываемой заготовки не должна превышать 65 см, а вес – 20 кг/м.

Допустимые размеры для лазерной резки труб (в мм):

  • круглых – диаметр от 10 до 219
  • квадратных – от 15х15 до 150х150
  • прямоугольных – от 20х25 до 130х70

Максимально допустимая погрешность форм и размеров отверстий в готовом изделии не превышает 0,08 мм.

Виды резки проката

Помимо лазерной резки профильной или круглой трубы вы можете заказать услуги по плазменному, гидроабразивному и газовому раскрою проката, а также рубку гильотиной. Возможен раскрой в размер без остатка.

Преимущества сотрудничества

Компания МС ГРУПП производит фигурную резку трубного проката при помощи современных станков с числовым программным управлением (ЧПУ) – такое оборудование позволяет максимально автоматизировать процесс, достигнув высокой точности и скорости работы.

При заказе услуги возможна частичная оплата вплоть до завершения процесса обработки. Доставка готовых изделий осуществляется в круглосуточном режиме с собственных складов компании МС ГРУПП.

ms-gp.ru

Лазерная резка труб: профильная металлическая

Одной из самых востребованных продукций металлургических комбинатов являются трубы. Данный вид проката востребован в самых различных областях народного хозяйства. Большая их часть применяется для прокладки всевозможных трубопроводов: для коммунального водоснабжения и водоотведения, для подачи газа и т.д. Кроме жилищно-коммунального хозяйства металлическая труба применяется также и в строительстве, в виде конструкционных материалов. Этому способствует их относительная лёгкость и прочность. Из трубы изготавливают каркасы, стойки, балки. Особенно распространена в качестве строительных материалов профильная труба.

Резка труб

Для использования данного вида проката в хозяйстве всегда требуется его предварительная обработка. Наиболее распространённым видом такой обработки является резка. Этот процесс может быть как механическим, так и термическим. Механический процесс резки подразумевает использование неких механизмов, которые не подразумевают предварительного нагрева поверхности металла. Для этих целей применяют специальные ножницы, болгарки и т.д.

Этот способ является наиболее дешёвым и технически простым, но, несмотря на это, механический способ резки всё более уходит в прошлое. Это связано с тем, что этот метод не отличается достаточной точностью. Кроме того, разрезанная механическим способом металлическая труба зачастую требует последующей обработки.

Термическая резка предполагает предварительный нагрев металлической поверхности. Разрез в этом варианте выполняется с помощью раскалённого газа, плазмы или же лазера. Из всех этих способов наиболее точной и высокопроизводительной является лазерная резка.

Резка труб лазером

Главными плюсами этого способа являются высокая скорость и наибольшая точность. При этом получается очень чистый и ровный срез, который не требуется в дальнейшем зачищать. Разрез лазером производится с помощью специальных роботизированных станков, в программу которых закладываются нужные параметры обработки. Габариты обрабатываемого профиля полностью зависят от технических характеристик станка. При этом на данных станках возможно лазером выполнять и нанесение гравировки, перфорированных отверстий и раскройку труб по конструкторским чертежам.

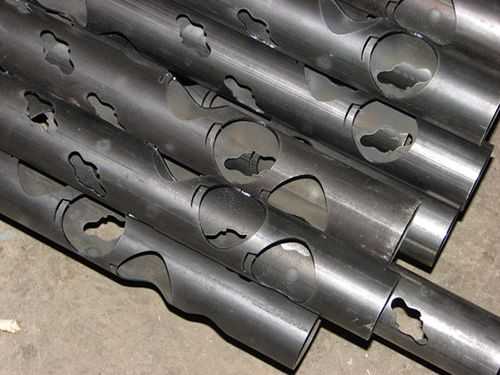

Одним из самых востребованных видов является лазерная резка профильной трубы. Дело в том, что труба не круглого, а некоего геометрического сечения — квадратного, шести или восьмиугольного сечения — часто является основной заготовкой для изготовления различных деталей. Такие детали применяются в конструкции самолётов, станков, автомобилей. Не удивительно, что когда обрабатывается профильная труба, к этому процессу предъявляются особо высокие требования, которые могут обеспечить лишь высокоточные станки.

Скорость резки металлической трубы лазером превышает все остальные способы, как механические, так и термические. На современных станках она достигает 400 — 600 м в час, в зависимости от толщины стенок изделия и его диаметра. При этом луч лазера может прожигать и толстостенные металлические трубы с толщиной стенки до 8 мм. Одним из минусов является ограничение изделия по габаритам.

Например, большинство современных станков для разрезания проката лазером могут работать с изделиями длиной не более 8 м и диаметром до 150 мм. Однако, этот минус с лихвой компенсируется скоростью и качеством. Кроме того, в последнее время в производстве появились аппараты, позволяющие производить обработку проката длиной до 15 м и диаметром до 500 мм, а толщина разрезаемой стенки может достигать 22 мм!

Ещё одной положительной особенностью подобного способа обработки является то, что прилегающая к разрезу металлическая поверхность практически не нагревается, что позволяет сохранить все первоначальные физические качества изделия. Это особенно важно, когда данные заготовки используются для создания какого-либо силового каркаса или для изготовления трубопроводов высокого давления. Применяя лазерную технологию возможно получить на срезе фаску практически под любым углом, что делает ненужной последующую обработку трубы на станке.

Станки для резки профиля лазером.

На данное время мировой промышленностью выпускается большое количество станков, предназначенных для лазерной обработки металла. Практические все они автоматизированы и выполняют работу без непосредственного вмешательства человека. Тончайшие электронные настройки позволяют добиваться высочайшей точности разреза. Самые новейшие станки позволяют сразу же производить объёмную обработку заготовки в 3D режиме. Стоимость подобных современных лазерных станков, конечно же, гораздо выше, чем цена более традиционных аппаратов для резки труб, но эта разница довольно быстро окупается с помощью скорости и качества обработки проката.


На видео вы можете видеть как происходит процесс резки металлической трубы с помощью лазера.

trubygid.ru

Лазерная резка металлических труб в Москве

OOO «Промышленное объединение «Лазер» оказывает комплексные услуги по резке труб и профиля всех диаметров с помощью современной лазерной системы TruLaser Tube 5000 от известного бренда Trumpf, которая дает возможность выполнять автоматическую обработку любых труб, исходя из индивидуальных предпочтений клиента.

Лазерная система TruLaser Tube 5000 позволяет совершать резку труб любых форм и сечений без соприкосновения с ними. При последующей стыковке труб вспомогательная обработка трубного среза не нужна.

Цена на лазерную резку в Москве

Промышленное объединение «Лазер» предлагает услуги по профессиональной обработке металла. 20-ти летний опыт научил нас уверенно реализовывать большие объёмы и решать специфические задачи — вы можете быть уверены, что заказ будет выполнен качественно. Сотрудничая с «Лазер», вы можете быть уверены, что не переплатите: мы идём в ногу с рынком и помогаем клиенту, в случае сомнения, определить, комфортный для него, бюджет. Преимущества нашей компании:

  • Малая удалённость от МКАД — всего 0,5 км.
  • Непрерывная работа производства.
  • Возможность заказать, как и услуги обработки деталей, так и готовую продукцию — противопожарное оборудование, вентиляционные решетки, стеллажи, люки, корпуса.
  • Доставка до склада заказчика силами собственного автопарка.

Технопарк промышленного объединения «Лазер» оснащён  современным  металлообрабатывающим оборудованием торговых марок TRUMPF и  ENT.  Заказ выполняется роботизированной системой с минимальным участием человека – вы можете быть уверены, что процент погрешности будет минимальным.

Где заказать лазерную резку труб

Промышленное объединение «Лазер» совершает лазерную резку труб на новой машине TruLaser Tube 5000. Имеющееся оборудование и умения специалистов технического отдела позволяют нам:

  • Совершать обработку изделий различных длин (до 6 м) и диаметра (до 15 см).
  • Достигать производительности 600 м/ч.
  • Работать с нестандартными изделиями для промышленных предприятий.
  • Проводить резку металлических труб вне зависимости от их толщин и сечений.

Вы смело можете доверить лазерную обработку нашей компании. Заказы, выполненные «Лазер» характеризуются:

  • тонкой линией сечения – 0,4 мм.
  • высокой точностью угла – отклонение от нормы минимально;
  • идеальной формой отверстия – круглой (не эллипс), без окалин.

Мастера нашей компании организуют автоматизированный процесс, одновременно включающий в себя фрезеровку, распил, обработку кромки.  Комплексный подход сокращает время на производство и финансовые издержки, поэтому цены в «Лазер» невысокие по сравнению с похожими предложениями.
