ГОСТ 8568-77 Листы стальные с ромбическим и чечевичным рифлением. Технические условия / 8568 77

ГОСТ 8568-77

ЛИСТЫ СТАЛЬНЫЕ С РОМБИЧЕСКИМ
И ЧЕЧЕВИЧНЫМ РИФЛЕНИЕМ

ТЕХНИЧЕСКИЕ УСЛОВИЯ









ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва







МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЛИСТЫ СТАЛЬНЫЕ С РОМБИЧЕСКИМ
И ЧЕЧЕВИЧНЫМ РИФЛЕНИЕМ

Технические условия

Corrugated steet rnombic and lentilform steel.
Technical requirements

ГОСТ
8568-77

Дата введения 01.01.78

Настоящий стандарт распространяется на стальные горячекатаные с односторонним ромбическим и чечевичным рифлением листы общего назначения.

(Измененная редакция, Изм. № 4).

1.1а. Листовой прокат по толщине изготовляют:

высокой точности - А,

нормальной точности - В.

(Введен дополнительно, Изм. № 4).

1.1. Форма, размеры, предельные отклонения и масса 1 м2 листа с ромбическим и чечевичным рифлением должны соответствовать указанным на черт. 1, 2 и в таблице.

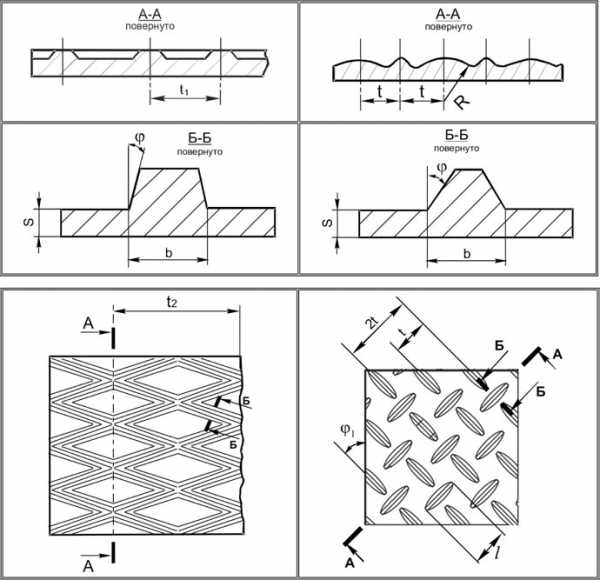

Черт. 1





Черт. 2




Толщина основания листа s, мм

Предельные отклонения по толщине листа при ширине, мм

Ширина основания рифлей b, мм

Угол при вершине рифлей j, град

Длина рифлей l, мм

Радиус закругления рифлей R, мм

Расположение рифлей на плоскости листа j1, град

Масса 1 м2  листа, кг

Предельные отклонения по массе, %



от 600 до 1000

св. 1000 до 1500

св. 1500 до 2000

св. 2000 до 2200



нормальная точность

высокая точность

нормальная точность

высокая точность

files.stroyinf.ru

ГОСТ 8568-77 Листы стальные с ромбическим и чечевичным рифлением.

ГОСТ 8568-77 является основным государственным стандартом, который регламентирует изготовление листов стальных с ромбическим и чечевичным рифлением изготовленных методом горячей деформации. Данный стандарт относится как к обычной, так и к нержавеющей стали, поэтому если вас интересуют нержавеющие листы, этот стандарт будет Вам полезен.

Ознакомившись с данным нормативным документом Вы будете иметь представление о сортаменте,  технических требованиях, правилах приемки, методах испытанй данного вида металлопроката. Это может помочь вам при выборе качественных изделий для покупки.

Сортамент

Первое, что интересует покупателя, это размеры. ГОСТ 8568-77 содержит сортамент листов с ромбическим и чечевичным рифлением. Для выпуска доступны следующие размеры: по толщине от 2,5 до 12 мм, по ширине от 600 до 2200 мм, по длине от 1400 до 8000 мм с градацией 50 мм. Однако допускается и изготовление изделий других размеров.

Лист рифленый отличается от обычного наличием особых выступов на поверхности. Эти выступы имеют свое технологическое назначение и именно из-за них потребители и приобретают данный вид металлопроката. Однако некоторые могут не знать, как отличить ромбическое рифление от чечевичного.

На практике это очень просто: достаточно посмотреть на рисунок фактурной поверхности.

  • При ромбическом рифлении на поверхности отчетливо просматриваются выпуклые линии, которые пересекаясь, образуют ромбовидные ниши. Эти выпуклые линии имеют четкие границы, и они непрерывны по всей дине.
  • В случае с чечевичным рифлением на поверхности листа определенным образом располагаются выступы. Они напоминают небольшие горки и расположены под прямым углом друг к другу. Эти выступы короткие и более пологие.

Наибольшей популярностью среди покупателей пользуются листы с чечевичным рифлением. Они имеют более приятный внешний вид и поэтому могут использоваться для решения большего количества задач.

При покупке важно принять во внимание, что рифление наносится на поверхность только с одной стороны!

Стандарт регламентирует следующие параметры для каждого размера листа: толщину, ширину, массу одного квадратного метра и отклонения по размерам. Такие параметры, как ширина основания рифлей, угол при вершине рифлей, длина рифлей, радиус их закругления, и их расположение на плоскости указаны в стандарте, но не контролируются. Они даны в качестве справочного материала для изготовления инструментов.

По точности изготовления доступны два варианта изготовления: высокой (буква А в маркировке) и нормальной точности (буква В в маркировке). Отличие между ними состоит в размере допустимых отклонений.  Для изделий высокой точности они значительно ниже, чем для изделий нормальной точности.Поэтому если для вашего проекта важен такой параметр как точность, рекомендуется приобретать изделия категории А.

Вы можете ознакомится со списком допустимых размеров и соответствующих им предельных отклонений в таблице ниже.



При измерении толщины важно знать, что толщиной считается основание листа без учета высоты рифления.

В случае, если изделие изготовлено на станах полистной прокатки, допускается утолщение его основания в средней части. Это утолщение должно быть не более +0,2 мм плюсового предельного отклонения.

Масса одного квадратного метра рассчитана при высоте рифлей, равной 0,2 толщины, малой диагонали ромба равной 27,5 мм, большой диагонали ромба, равной 65 мм п плотности стали 7,85 г/см3.

Важно знать, что рифленый прокат с односторонним рифлением выпускается также в виде рулонов.

Размеры рифления

Что касается высоты рифлей, то в стандарте указано, что она должна быть в пределах 0,1 – 0,3 толщины, но не менее 0,5 мм. В случае, если потребителю требуются толстые листы (5 мм и более), то разрешается увеличить минимальную высоту рифлей до 1 мм, но только по согласованию.

Для листов с ромбическим рифлением диагонали ромба могут иметь длину (25 – 30) х (60 – 70) мм., однако допускается изготовление рифления с другими размерами по согласованию. Расположение больших диагоналей вдоль или поперек листа устанавливается изготовителем.

Для листов с чечевичным рифлением расстояние между рифлями может быть 20, 25 или 30 мм.

Предельные отклонения

Предельные отклонения по толщине листа можно посмотреть в таблице выше, но там не указаны отклонения по длине и ширине. В стандарте указано, что их необходимо брать из ГОСТ 19903 Прокат листовой горячекатаный. Отклонения от плоскости необходимо брать из этого же стандарта для нормальной и улучшенной плоскости.

В случае, если прокат изготавливается в рулонах, требования и размеры рулонов необходимо брать из ГОСТ 19903.

Условные обозначения

Глядя на условное обозначение поначалу сложно разобрать, что обозначают все эти буквы и цифры. Однако это не так сложно, как кажется на первый взгляд.

  • В начале идет маркировка изделия. Указан тип изделия: лист или рулон и вид рифления.
  • Далее идет указание точности изготовления: А – высокой точности, В – нормальной.
  • После этого указан тип кромки. К – катаная.
  • Затем идут размеры: толщина х ширина х длина (или толщина х ширина в случае рулона)
  • В самом конце указана марка стали и ГОСТ.

Технические Требования

Листы с ромбическим и чечевичным рифлением изготавливаются в соответствии с требованиями ГОСТ 8568-77 из углеродистой стали или из сталей других марок.

При изготовлении на стане полистной прокатки, изделие обрезают с четырёх сторон.

При изготовлении на стане непрерывной прокатки допускается наличие катаных продольных кромок. В случае, если на кромках имеются зазубрены, их величина не должна выводить ширину листа за номинальные размеры.

Приемка и Испытания

После окончания процесса производства приходит время принимать партии. Партия должна содержать прокат одного вида рифления. То есть в партии ромбических листов не может быть ни одного чечевичного. Определение партии необходимо брать из ГОСТ 14637.

Для произведения необходимых замеров из партии берется один рулон или два листа. Если в процессе определения качества получают хотя бы один неудовлетворительный результат, производится вторая стадия испытаний. Для этой стадии выборка совершается по ГОСТ 7566.

Замеры для определения толщины основания и высоты рифлений производят на расстоянии не менее 100 мм от углов и 40 мм от кромок.

Высота рифлей определяется путем вычитания толщины основания листа из  общей толщины.

История Стандарта

ГОСТ 8568-77 был разработан и внесен Министерством черной металлургии СССР. 13 апреля 1977 года был утвержден и введен в действие государственным комитетом Стандартов Совета Министров СССР взамен ГОСТ 8568-57.

После распада СССР данный стандарт был принят на территории России. В 1995 году Межгосударственный совет по стандартизации, метрологии и сертификации снял с него ограничение срока действия.

metallotender.ru

Лист рифленый ГОСТ 8568-77

Стандарт распространяется на стальные горячекатные с односторонним ромбическим и чечевичным рифлением листы общего назначения.

Рифленый прокат изготавливают в листах и рулонах с односторонним ромбически или чечевичным рифлением.

По толщине листовой прокат изготавливают :А - высокой точности; В - нормальной точности.

Листы и рулоны изготовляют из углеродистой стали обыкновенного качества марок Ст0, Ст1, Ст2, Ст3 (кипящей, спокойносй и полуспокойной) с химическим составом по ГОСТ 380.

ЛИСТЫ СТАЛЬНЫЕ С РОМБИЧЕСКИМ И ЧЕЧЕВИЧНЫМ РИФЛЕНИЕМ

ГОСТ 8568-77

Технические условия



Continuously galvanized sheet steel. Specifications

ГОСТ
8568-77

 ИНФОРМАЦИОННЫЕ ДАННЫЕ

 1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

 РАЗРАБОТЧИКИ

И. С. Тришевский, Ю. С. Кострица, А. М. Мелешко, И. М. Козлова



 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 13.04.77 № 926

 3. ВЗАМЕН ГОСТ 8568-57

 4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 380-88

1.12, 2.2

ГОСТ 7566-81

3.3, 5.1

ГОСТ 14637-89

3.1

ГОСТ 19903-74

1.9, 1.10, 1.12

5. Срок действия продлен до 01.01.98 Постановлением Госстандарта СССР от 30.06.87 № 2899

6. ПЕРЕИЗДАНИЕ (июнь 1990 г.) с Изменениями № 1, 2, 3, 4, утвержденными в октябре 1978 г., январе 1981 г., июне 1987 г., июне 1989 г. (ИУС 11-78, 1-81, 11-87, 11-89)

Ограничение срока действия отменено (ИУС № 11 1995 г.)

Внесена Поправка, опубликованная в ИУС № 2 2003 г.

Настоящий стандарт распространяется на стальные горячекатаные с односторонним ромбическим и чечевичным рифлением листы общего назначения.

(Измененная редакция, Изм. № 4)

1. СОРТАМЕНТ

1.1а. Листовой прокат по толщине изготовляют:

высокой точности - А,

нормальной точности - В.

 (Введен дополнительно, Изм. № 4)

 1.1. Форма, размеры, предельные отклонения и масса 1 м2 листа с ромбическим и чечевичным рифлением должны соответствовать указанным на черт. 1, 2 и в таблице.

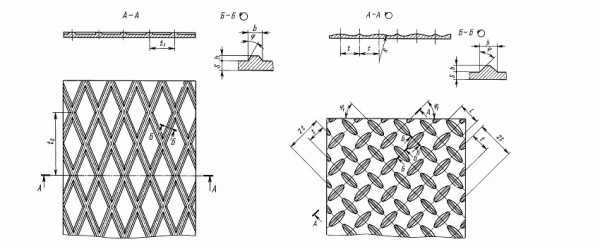

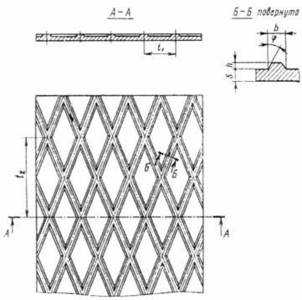

Черт. 1



Черт. 2

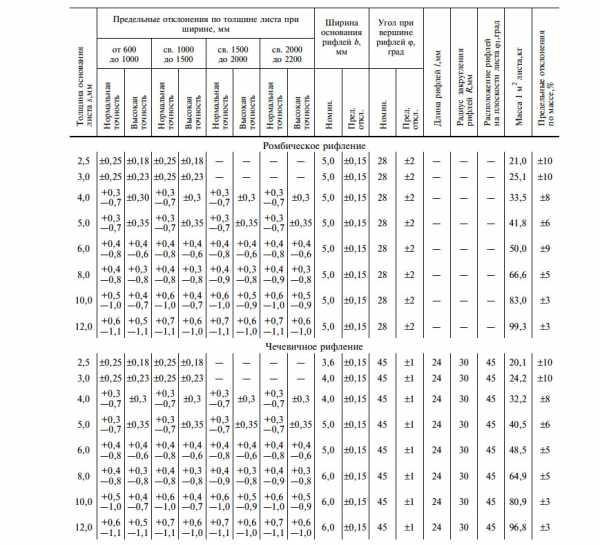

Толщина основания листаs, мм Предельные отклонения по толщине листа при ширине, мм
от 600 до 1000 св. 1000 до 1500 св. 1500 до 2000 св. 2000 до 2200
нормальная точность высокая точность нормальная точность высокая точность нормальная точность высокая точность нормальная точность высокая точность
Ромбическое рифление

2,5

±0,25

±0,18

±0,25

±0,18

-

-

-

-

3

±0,25

±0,23

±0,25

±0,23

-

-

-

-

4

0,3

±0,30

0,3

±0,3

0,3

±0,3

0,3

±0,3

-0,7

-0,7

-0,7

-0,7

5

0,3

±0,35

0,3

±0,35

0,3

±0,35

0,3

±0,35

-0,7

-0,7

-0,7

-0,7

6

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

-0,8

-0,6

-0,8

-0,6

-0,8

-0,6

-0,8

-0,6

8

0,4

0,3

0,4

0,3

0,4

0,3

0,4

0,3

-0,8

-0,8

-0,8

-0,8

-0,9

-0,8

-0,9

-0,8

10

0,5

0,4

0,6

0,4

0,6

0,5

0,6

0,5

-1

-0,7

-1

-0,7

-1

-0,9

-1

-0,9

12

0,6

0,5

0,7

0,6

0,7

0,6

0,7

0,6

-1,1

-1,1

-1,1

-1

-1,1

-1

-1,1

-1

Чечевичное рифление

2,5

±0,25

±0,18

±0,25

±0,18

-

-

-

-

3

±0,25

±0,23

±0,25

±0,23

-

-

-

-

4

0,3

±0,3

0,3

±0,3

0,3

±0,3

0,3

±0,3

-0,7

-0,7

-0,7

-0,7

5

0,3

±0,35

0,3

±0,35

0,3

±0,35

0,3

±0,35

-0,7

-0,7

-0,7

-0,7

6

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

-0,8

-0,6

-0,8

-0,6

-0,8

-0,6

-0,8

-0,6

8

0,4

0,3

0,4

0,3

0,4

0,3

0,4

0,3

-0,8

-0,8

-0,8

-0,8

-0,9

-0,8

-0,9

-0,8

10

0,5

0,4

0,6

0,4

0,6

0,5

0,6

0,5

-1

-0,7

-1

-0,7

-1

-0,9

-1

-0,9

12

0,6

0,5

0,7

0,6

0,7

0,6

0,7

0,6

-1,1

-1,1

-1,1

-1

-1,1

-1

-1,1

-1



Толщина основания листа s, мм Ширина основания рифлей b, мм Угол при вершине рифлей j, град Длина рифлейl, мм Радиус закругления рифлей R, мм Расположение рифлей на плоскости листа j1, град Масса 1 м2  листа, кг Предельные отклонения по массе, %
Номин. Пред. откл. Номин. Пред. откл.
Ромбическое рифление

2,5

5

±0,15

28

±2

-

-

-

21

±10

3

5

±0,15

28

±2

-

-

-

25,1

±10

4

5

±0,15

28

±2

-

-

-

33,5

±8

5

5

±0,15

28

±2

-

-

-

41,8

±6

6

5

±0,15

28

±2

-

-

-

50

±9

8

5

±0,15

28

±2

-

-

-

66,6

±5

10

5

±0,15

28

±2

-

-

-

83

±3

12

5

±0,15

28

±2

-

-

-

99,3

±3

Чечевичное рифление

2,5

3,6

±0,15

45

±1

24

30

45

20,1

±10

3

4

±0,15

45

±1

24

30

45

24,2

±10

4

4

±0,15

45

±1

24

30

45

32,2

±8

5

5

±0,15

45

±1

24

30

45

40,5

±6

6

5

±0,15

45

±1

24

30

45

48,5

±5

8

6

±0,15

45

±1

24

30

45

64,9

±5

10

6

±0,15

45

±1

24

30

45

80,9

±3

12

6

±0,15

45

±1

24

30

45

96,8

±3

Примечания:

1. Толщина листов с односторонним ромбическим и чечевичным рифлением определяется по толщине основания листа s в миллиметрах.

2 Для листов, прокатанных на станах полистной прокатки, в средней части ширины листа, допускается толщина основания на 0,2 мм выше плюсового предельного отклонения.

3. Ширина основания рифлей b, угол при вершине рифлей j, диагонали ромба t1 + t2, угол расположения рифлей на плоскости листа j1, расстояние между рифлями t, длина рифлей l, радиус закругления рифлей R на готовых листах не контролируются и даны для расчетов при изготовлении инструмента.

4. Масса 1 м2 листа определена по номинальным размерам листов, высоте рифлей, равной 0,2 толщины листа, малой диагонали ромба, равной 27,5 мм, большей диагонали ромба, равной 65 мм. Плотность стали 7,85 г/см3.

5. (Исключен, Изм. № 4)

 (Измененная редакция, Изм. № 2, 3, 4, Поправка, 2003)

1.2. Рифленый прокат изготовляют в листах и рулонах с односторонним ромбическим или чечевичным рифлением.

1.3. Высота рифлей на листах должна быть 0,1-0,3 толщины основания листа, но не менее 0,5 мм. По требованию потребителя листы толщиной основания 5 мм и более должны иметь высоту рифлей не менее 1,0 мм.

1.2; 1.3 (Измененная редакция, Изм. № 2)

1.4. Листы с ромбическим рифлением изготовляют с диагоналями ромба (25-30)´(60-70) мм. Конфигурация рифлений и расположение больших диагоналей ромба вдоль или поперек листа устанавливаются изготовителем.

По требованию потребителя разрешается изготовление листа с другим соотношением диагоналей ромба.

(Измененная редакция, Изм. № 2, 3)

1.5. Листы с чечевичным рифлением изготовляют с расстоянием между рифлями 20, 25 и 30 мм.

1.6. Листы изготовляют шириной от 600 до 2200 мм и длиной от 1400 до 8000 мм с градацией 50 мм.

1.7. По требованию потребителя допускается изготовление листов других размеров.

(Измененная редакция, Изм. № 3)

1.8. Листы по размерам изготовляются:

с указанием размеров по толщине в соответствии с размерами, указанными в таблице, и по ширине и длине в пределах, указанных в п. 1.6 - форма I;

с указанием размеров по толщине в пределах, указанных в таблице, без указания размеров по ширине и длине - форма II;

с указанием размеров, кратных по ширине и длине размерам, указанным потребителем в пределах, установленных в п. 1.6 - форма III;

с указанием мерных размеров в пределах, указанных в п. 1.6 - форма IV.

(Измененная редакция, Изм. № 1)

1.9. Предельные отклонения по длине и ширине листов - по ГОСТ 19903-74.

По требованию потребителя листы и рулоны изготовляют с предельными отклонениями:

+20 мм - по ширине для рулонного проката свыше 1000 мм с необрезной кромкой;

+15 мм - по длине для листа свыше 2000 до 6000 мм и свыше при толщине 4,0 и 5,0 мм;

+25 мм - при толщине 6,0; 8,0; 10,0 и 12,0 мм.

(Измененная редакция, Изм. № 3, 4)

1.10. Отклонения от плоскостности - по ГОСТ 19903-74 для нормальной и улучшенной плоскостности.

(Измененная редакция, Изм. № 4)

1.11. (Исключен, Изм. № 1))

1.12. Требования к прокату, изготовляемому в рулонах, а также размеры рулонов по ширине - по ГОСТ 19903-74.

Примеры условных обозначений:

Лист горячекатаный из стали марки Ст3сп по ГОСТ 380-88 с односторонним ромбическим рифлением размером 3,0х1000х2000 мм, нормальной точности по толщине, улучшенной плоскостности с катаной кромкой:

Лист ромб В-К-ПУ-3,0х1000х2000 Ст3сп ГОСТ 8568-77

То же, с чечевичным односторонним рифлением:

Лист чечевица В-К-ПУ-3,0х1000х2000 Ст3сп ГОСТ 8568-77

Рулонный горячекатаный прокат марки Ст3сп по ГОСТ 380-88 с односторонним ромбическим рифлением размером 3,0х1000 мм, высокой точности, с катаной кромкой:

Рулон ромб А-К-3,0х1000 Ст3сп ГОСТ 8568-77

То же, с чечевичным односторонним рифлением:

Рулон чечевица А-К-3,0х1000 Ст3сп ГОСТ 8568-77

 (Измененная редакция, Изм. № 2, 3, 4)

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

 2.1. Листы и рулоны изготовляют в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

2.2. Листы и рулоны изготовляют из углеродистой стали обыкновенного качества марок Ст0, Ст1, Ст2 и Ст3 (кипящей, спокойной и полуспокойной) с химическим составом по ГОСТ 380-88.

По согласованию изготовителя с потребителем допускается изготовлять листовой прокат без нормирования содержания хрома, никеля, меди.

2.1, 2.2 (Измененная редакция, Изм. № 4)

2.3. По требованию потребителя допускается изготовление листов из стали других марок.

(Измененная редакция, Изм. № 3)

2.4. Листы, прокатанные на станах полистной прокатки, обрезаются с четырех сторон.

2.5. Листы и рулоны, прокатанные на стане непрерывной прокатки, допускается поставлять с катаными продольными кромками.

Имеющиеся на кромках зазубрины не должны выводить лист за номинальные размеры по ширине.

2.4, 2.5 (Измененная редакция, Изм. № 1)

2.6. На поверхности листов не должно быть прокатных и слиточных плен, раковин-вдавов, раковин от окалины, раскатанных пузырей, трещин и загрязнений. На кромках листов не должно быть расслоений.

2.7. На поверхности листов допускаются рябизна, окалина, ржавчина, отпечатки, отдельные плены, глубина залегания которых не превышает предельных отклонений по толщине.

 3. ПРАВИЛА ПРИЕМКИ

3.1. Листы и рулоны принимаются партиями. Партия состоит из листов одного вида рифления. Определение партии по ГОСТ 14637-89.

3.2. Для контроля размеров и качества поверхности от партии отбирают два листа или один рулон.

3.3. При получении неудовлетворительных результатов контроля хотя бы по одному из показателей повторный контроль проводят на выборке, отобранной по ГОСТ 7566-81.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Контроль поверхности производят без применения увеличительных приборов.

4.2. Толщину основания листов и высоту рифлей измеряют на расстоянии не менее 100 мм от углов и 40 мм от кромок.

Размеры в любой измеряемой точке не должны выводить толщину листа за предельные отклонения.

4.3. Высота рифлей h определяется как разность размеров общей толщины листа s + h и толщины основания листа s.

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Маркировка, упаковка, транспортирование и хранение - по ГОСТ 7566-81.

(Измененная редакция, Изм. № 3)

www.metalldv.ru

Лист стальной рифленый ГОСТ 8568-77

Задайте Ваш вопрос

Заполните форму, и мы ответим Вам в ближайшее время!

ПОЛЬЗОВАТЕЛЬСКОЕ СОГЛАШЕНИЕ

Я, субъект персональных данных, в соответствии с Федеральным законом от 27 июля 2006 года № 152 «О персональных данных» предоставляю УМК "КАСКАД" (далее - Оператор), расположенному по адресу 623104, Свердловская обл, г. Первоуральск, ул. Комсомольская, д.10, кв.33, согласие на обработку персональных данных, указанных мной в форме веб-чата и/или в форме заказа и/или в форме заказа обратного звонка на сайте в сети «Интернет», владельцем которого является Оператор.

Состав предоставляемых мной персональных данных является следующим: ФИО, адрес электронной почты и номер телефона.

Целями обработки моих персональных данных являются: обеспечение обмена короткими текстовыми сообщениями в режиме онлайн-диалога, обеспечение функционирования обратного звонка, отправка комерческого предложения, а так же информирование о текущем наличие или специальных предложениях.

Согласие предоставляется на совершение следующих действий (операций) с указанными в настоящем согласии персональными данными: сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, передачу (предоставление, доступ), блокирование, удаление, уничтожение, осуществляемых как с использованием средств автоматизации (автоматизированная обработка), так и без использования таких средств (неавтоматизированная обработка).

Я понимаю и соглашаюсь с тем, что предоставление Оператору какой-либо информации о себе, не являющейся контактной и не относящейся к целям настоящего согласия, а равно предоставление информации, относящейся к государственной, банковской и/или коммерческой тайне, информации о расовой и/или национальной принадлежности, политических взглядах, религиозных или философских убеждениях, состоянии здоровья, интимной жизни запрещено.

В случае принятия мной решения о предоставлении Оператору какой-либо информации (каких-либо данных), я обязуюсь предоставлять исключительно достоверную и актуальную информацию и не вправе вводить Оператора в заблуждение в отношении своей личности, сообщать ложную или недостоверную информацию о себе.

Я понимаю и соглашаюсь с тем, что Оператор не проверяет достоверность персональных данных, предоставляемых мной, и не имеет возможности оценивать мою дееспособность и исходит из того, что я предоставляю достоверные персональные данные и поддерживаю такие данные в актуальном состоянии.

Согласие действует по достижении целей обработки или в случае утраты необходимости в достижении этих целей, если иное не предусмотрено федеральным законом. Согласие может быть отозвано мною в любое время на основании моего письменного заявления.

Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости продукции, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ.

umk-kaskad.ru

Лист рифленый

Теоретическая масса 1 м2 и предельные отклонения

Производится по ГОСТ 8568-77

Массовые характеристики и их предельные отклонения

Толщина основания листа s, мм Масса 1м2 листа, кг Пред. откл,кг   Толщина основания листа s, мм Масса 1 м2 листа, кг Пред. откл, кг
Ромбическое рифление Чечевичное рифление
2,5 21,0 ±10 2,5 20,1 ±10
3,0 25,1 ±10 3,0 24,2 ±10
4,0 33,5 ±8 4,0 32,3 ±8
5,0 41,8 ±6 5,0 40,5 ±6
6,0 51,0 ±9 6,0 48,5 ±5
8,0 66,0 ±5 8,0 64,9 ±5
10,0 83,0 ±3 10,0 80,9 ±3
12,0 99,3 ±3 12,0 96,8 ±3

Геометрические параметры и их предельные отклонения

Толщина основания листа s, мм Предельное отклонение по толщине листа при ширине, мм Ширина основания рифлей, b, мм Угол при вершине рифлей, ψ, град Длина рифлей, l, мм
от 600 до 1000 cв. 1000 до 1500 св. 1500 до 2000 св. 2000 до 2200 Номин. Пред откл. Номин. Пред откл.
Ромбическое рифление
2,5

±0,25

±0,25 5,0 ±0,15 28 ±2

3,0

±0,25 ±0,25 5,0 ±0,15 28 ±2

4,0

+0,3-0,7

+0,3-0,7 +0,3-0,7 +0,3-0,7 5,0 ±0,15 28 ±2
5,0

+0,3-0,7

+0,3-0,7 +0,3-0,7 +0,3-0,7 5,0 ±0,15 28 ±2

6,0

+0,4-0,8

+0,4-0,8 +0,4-0,8 +0,4-0,8 5,0 ±0,15 28 ±2

8,0

+0,4-0,8

+0,4-0,8 +0,4-0,8 +0,4-0,8 5,0 ±0,15 28 ±2

10,0

+0,5-1,0

+0,5-1,0 +0,5-1,0 +0,5-1,0 5,0 ±0,15 28 ±2

12,0

+0,6-1,1

+0,7-1,1 +0,7-1,1 +0,7-1,1 5,0 ±0,15 28 ±2
Чечевичное рифление
2,5 ±0,25 ±0,25 3,6 ±0,15 45 ±1 24
3,0 ±0,25 ±0,25 4,0 ±0,15 45 ±1 24
4,0 +0,3-0,7 +0,3-0,7 +0,3-0,7 +0,3-0,7 4,0 ±0,15 45 ±1 24
5,0 +0,3-0,7 +0,3-0,7 +0,3-0,7 +0,3-0,7 5,0 ±0,15 45 ±1 24
6,0 +0,4-0,8 +0,4-0,8 +0,4-0,8 +0,4-0,8 5,0 ±0,15 45 ±1 24
8,0 +0,4-0,8 +0,4-0,8 +0,4-0,9 +0,4-0,9 6,0 ±0,15 45 ±1 24
10,0 +0,5-1,0 +0,6-1,0 +0,6-1,0 +0,6-1,0 6,0 ±0,15 45 ±1 24
12,0 +0,6-1,1 +0,7-1,1 +0,7-1,1 +0,7-1,1 6,0 ±0,15 45 ±1 24

Примечания:

  • толщина листов с односторонним ромбическим и чечевичным рифлением определяется по толщине основания листа s в миллиметрах;
  • для листов, прокатанных на станах полистной прокатки, в средней части ширины листа, допускается толщина основания на 0,2 мм выше плюсового предельного отклонения;
  • ширина основания рифлей b, угол при вершине рифлей j, диагонали ромба t1+ t2, угол расположения рифлей на плоскости листа, расстояние между рифлями t, длина рифлей l, радиус закругления рифлей R на готовых листах не контролируются;
  • масса 1 м2 листа определена по номинальным размерам листов, высоте рифлей, равной 0,2–0,3 толщины листа. Малая диагональ ромба, равна 25–30 мм, большая диагональ ромба — 60–70 мм. Расстояние между чечевичными рифлями 20, 25, 30 мм. Плотность стали 7,85 г/см3.

Листы изготовляют шириной от 600 до 2 200 мм и длиной от 1400 до 8000 мм с градацией 50 мм. По соглашению изготовителя с потребителем допускается изготовление листов других размеров.

www.info-ua.com

Стальной лист - сортамент по ГОСТ

Стальной лист – вид металлопроката, производимый способом горячей прокатки. В результате этого процесса, проходящего при температурах выше порога рекристаллизации стали, получают листовой прокат, для которого характерны окалина на поверхности и невысокая точность размеров. Для получения тонколистовой продукции и улучшения точности размеров горячекатаный лист подвергают холодной прокатке, проходящей при температурах ниже начала рекристаллизации. Для изготовления листов различного сортамента и назначения используются стали – углеродистые обыкновенного качества и качественные, низколегированные, легированные. Для эксплуатации в стандартных условиях применяют прокат из углеродистых сталей, при низких температурах и/или высоких нагрузках используют продукцию из низколегированных марок. Для областей с особыми требованиями по гигиеническим, декоративным и другим свойствам применяют легированные стали.

Сортамент горячекатаного стального листа

Сортамент горячекатаной листовой продукции определяется ГОСТом 19903-2015. По точности изготовления разделяют продукцию нормальной и повышенной точности; нормальной, улучшенной, высокой, особо высокой плоскостности; с обрезной кромкой или без нее. Толщина горячекатаных листов – 0,4-160,0 мм. Для стандартных условий часто используется металлопродукция из углеродистой стали обыкновенного качества марки Ст3, для сложных эксплуатационных условий – низколегированная 09Г2С. Горячекатаный лист применяется в качестве подката для холоднокатаного проката или используется как самостоятельная продукция. Листовой прокат востребован в производстве сварных труб и гнутого профиля. Области применения горячекатаного листового проката:
  • производство котлов и сосудов, предназначенных для работы под давлением;
  • создание мостовых конструкций, эксплуатируемых в стандартных и холодных климатических условиях;
  • автомобиле-, судо- и авиастроение;
  • производство локомотивных рам.
Таблица сортамента стального горячекатаного листа и его весов в соответствии с ГОСТом 19903-2015
Толщина, мм Размеры листа, м х м Масса 1 м2, кг Масса листа, кг
1,5 1x2 11,78 23,56
2,0 1x2 15,7 31,4
3,0 1x2 23,55 47,1
4,0 1x2 31,4 62,8
5,0 1x2 39,25 78,5
6,0 1x2 47,1 94,2
7,0 1x2 54,95 109,9
8,0 1x2 62,8 125,6
10,0 1x2 78,5 157,0
12,0 1x2 94,2 188,4
14,0 1x2 109,9 21,98
14,0 2x6 109,9 1318,8
16,0 1x2 125,6 251,2
16,0 2x6 125,6 1507,2
18,0 2x6 141,3 1695,61
20,0 2x6 157,0 1884,0
22,0 2x6 172,7 2072,4
25,0 2x6 196,25 2355,0
30,0 2x6 235,5 2826,0
32,0 2x6 251,2 3014,4
36,0 2x6 282,6 3391,2
40,0 2x6 314,0 3768,0
50,0 2x6 392,5 4710,0
60,0 2x6 471,0 5652,0

Сортамент стального холоднокатаного листа

В результате холодной деформации горячекатаного проката происходит изменение свойств продукции:
  • повышается точность размеров;
  • улучшается качество поверхности;
  • повышается прочность и твердость;
  • снижаются характеристики пластичности.
При холодной деформации осуществляется наклеп поверхности – образование зерен, вытянутых по оси прокатки. Наклеп частично исправляется рекристаллизационным отжигом, несколько снижающим твердость и прочность и улучшающим пластичность. Выпуск холоднокатаной листовой продукции регламентируется ГОСТом 19904-90, в соответствии с которым толщина листа равна – 0,35-5,00 мм. Таблица размеров и массы холоднокатаных стальных листов
Толщина, мм Размеры листа, м х м Масса 1 м2, кг Масса листа, кг
0,5 1,25x2,5 3,93 7,37
0,6 1,25x2,5 4,71 17,66
0,9 1,25x2,5 5,5 17,17
1,0 1,25x2,5 7,85 24,53
1,2 1,25x2,5 9,42 29,44
1,8 1,25x2,5 11,78 36,80
2,0 1,25x2,5 15,7 49,06
2,5 1,25x2,5 19,63 61,33
Области применения холоднокатаного листового проката:
  • изготовление оцинкованного профнастила;
  • автомобилестроение, листы шириной 2,3 м и толщиной 0,5-2,5 мм называют автолистами;
  • изготовление тары для пищевой продукции – для этой цели используется тонкий прокат с защитным покрытием;
  • производство посуды с эмалевым и другим покрытием;
  • электротехника.

Оцинкованный металлический лист: сортамент и области применения

Производство тонколистовой оцинкованной стали регламентируется ГОСТом 14918-80. В качестве исходной заготовки используется холоднокатаная рулонная сталь. Классы покрытия – повышенный (П), первый и второй. Области применения оцинковки:
  • изготовление профнастила – для повышения эксплуатационных и декоративных характеристик продукции поверх цинкового слоя наносят цветное полимерное покрытие;
  • устройство заземляющего контура;
  • мебельная индустрия;
  • производство бытовых приборов.
Таблица размеров и весов оцинкованного листового проката
Толщина, мм Масса 1 м2, кг Размеры листа, м х м Масса листа, кг
0,5 4,13 1,25x2,5 15,5
0,55 4,52 1,25x2,5 17,0
0,7 5,7 1,25x2,5 21,4
0,8 6,48 1,25x2,5 24,3
1,0 8,05 1,25x2,5 30,2
1,2 9,42 1,25x2,5 35,3
1,5 11,98 1,25x2,5 44,9

Сортамент рифленого листа

Стальной рифленый листовой прокат – строительный материал, имеющий гладкую поверхность с одной стороны и рифление (чечевичное или ромбовидное) – с другой. Сортамент этой продукции регламентируется ГОСТом 8568-77. Толщина основы – 2,5-12,0 мм. Высота выступов – до 30% от толщины основы, но не менее 0,5 мм. Рифленый стальной лист имеет антискользящую поверхность и привлекательный внешний вид, благодаря которым он применяется для:
  • устройства мостиков и переходов;
  • изготовления ступеней;
  • устройства напольных покрытий в лифтах и транспортных средствах;
  • облицовки вертикальных строительных конструкций.
Таблица сортамента рифленого листа и весов металла
Толщина основы, мм, вид рифления Размер листа, м х м Масса 1 м2, кг Масса листа, кг
3 «ромб» 1,5х6 25,1 225,9
3 «чечевица» 1,5х6 24,2 217,8
4 «ромб» 1,5х6 33,5 301,5
4 «чечевица» 1,5х6 32,2 289,8
5 «ромб» 1,5х6 41,8 376,2
5 «чечевица» 1,5х6 40,5 364,5
6 «ромб» 1,5х6 50,1 450,9
6 «чечевица» 1,5х6 48,5 436,5
8 «ромб» 1,5х6 66,9 602,1
8 «чечевица» 1,5х6 64,9 584,1
10 «ромб» 1,5х6 83,0 747,0
10 «чечевица» 1,5х6 80,9 728,1

Просечно-вытяжной лист (ПВЛ): характеристики и области применения

Просечно-вытяжным называется лист, на который наносят просечки различной формы. Сортамент этой продукции соответствует ГОСТу 8706-778. Ячейки расположены в шахматном порядке на одинаковом расстоянии друг от друга. Ширина заготовок – 500, 600, 710, 800, 800, 900 или 1000 мм. Области применения ПВЛ:
  • устройство ограждений;
  • изготовление мостиков, переходов, вольеров;
  • изготовление сит;
  • установка решеток на оборудование.
Таблица размеров и массы ПВЛ
Марка ПВЛ Размер листа, м х м Масса 1 м2, кг Масса листа, кг
306 1х3 11,8 35,4
308 1х3 12,5 37,5
310 1х3 14,9 44,7
406 1х3 15,7 47,1
408 1х3 16,7 50,1
410 1х3 19,8 59,4
506 1х3 16,4 49,2
508 1х3 20,9 62,7
510 1х3 24,7 74,1
606 1х3 17,2 51,6
608 1х3 21,9 65,7
610 1х3 26,0 78,0

Возможно, вас заинтересует другая наша продукция:

Офис

СПб, Лиговский пр.,
д.111-113-115, лит.Б, оф 311

spbrmk.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
