Рифленый лист ГОСТ 8568-77, вес, размеры и несущая способность

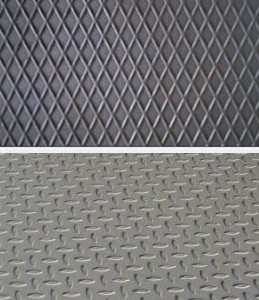

Рифленый лист отличается от традиционного проката выпуклым рисунком. В соответствие с ГОСТ № 8568 от 1977 года, рифление бывает как чечевичным, так и ромбическим, с соблюдением геометрии. Об этой продукции можно рассказывать много, хотя ее главное предназначение – обустройство антискользящих поверхностей (ступенек, настилов и тому подобное).

Разберемся с теми параметрами, которые более всего интересуют потребителя с практической точки зрения – размерами, несущей способностью и весом рифленых листов.

Линейные размеры выражены в «мм».

Особенности продукции

  • Материал – сталь.
  • Рифление – одностороннее.
  • Диагонали ромбов: 60 – 70 и 25 – 30.
  • Взаимное отстояние чечевичных выпуклостей – от 20 до 30.

Примечание

  • Высота рифлей при определении толщины листов в расчет не берется. Для них минимум – 0,5 мм, а предел – от 0,1 до 0,3 толщины основы. Для образцов толще 5 мм заказчик вправе потребовать увеличения их высоты. В этом случае она должна быть 1 мм (минимальное значение).
  • Многие из табличных характеристик, обозначенных в ГОСТ (посмотреть можно здесь), в процессе производства не контролируются. Они нужны лишь для специальных расчетов, например, при изготовлении каких-либо инструментов или принадлежностей из листов с рифленой стороной. Именно поэтому большинство параметров образцов для рядового потребителя абсолютно не важны.


Характеристики рифленых листов:

  • Ширина в пределах 2 000 – 600, длина 8 000 – 1 400. Градация – 50.
  • Толщина рифленых листов 2,5 – 12.
  • Ширина выпуклостей (b): ромб – 5, для чечевица – от 3,6 до 6.
  • Масса листов
Толщина (s)Ширина рифления    (b)Вес (кг/м²)
чечевичноеромбическое
2,53,6520,1 / 21
3424,2 / 25,1
432,2 / 33,5
5540,5 / 41,8
648,5 /  50
8664,9 / 66
1080,9 / 83
1296,8 / 99,3

Отдельно нужно отметить вопрос о несущей способности рифленых листов. Специалисты рекомендуют делать расчеты, как для обычного стального проката аналогичной толщины. Рифы по сути – ребра жесткости и элементы «антискольжения», поэтому большого увеличения прочности они не дают.

На заметку!

Все указанные в ГОСТ характеристики можно считать ориентировочными (условными), так как этот документ дает право изготовителю (по согласованию с заказчиком) менять линейные параметры.

ismith.ru

Листы стальные с ромбическим и чечевичным рифлением. Технические условия

Примечания:

1. Толщина листов с односторонним ромбическим и чечевичным рифлением определяется по толщине основания листа s в миллиметрах.

2 Для листов, прокатанных на станах полистной прокатки, в средней части ширины листа, допускается  толщина основания на 0,2 мм выше плюсового предельного отклонения.

3. Ширина основания рифлей b, угол при вершине рифлей j, диагонали ромба t1 + t2, угол расположения рифлей на плоскости листа j1, расстояние между рифлями t, длина рифлей l, радиус закругления рифлей R на готовых листах не контролируются и даны для расчетов при изготовлении инструмента.

4. Масса 1 м2 листа определена по номинальным размерам листов, высоте рифлей, равной 0,2 толщины листа, малой диагонали ромба, равной 27,5 мм, большей диагонали ромба, равной 65 мм. Плотность стали 7,85 г/см3.

5. (Исключено, Изм. № 4).

(Измененная редакция, Изм. № 2, 3, 4; Поправка).

(Поправка)

1.2. Рифленый прокат изготовляют в листах и рулонах с односторонним ромбическим или чечевичным рифлением.

(Измененная редакция, Изм. № 3).

1.3. Высота рифлей на листах должна быть 0,1 - 0,3 толщины основания листа, но не менее 0,5 мм. По требованию потребителя листы толщиной основания 5 мм и более должны иметь высоту рифлей не менее 1,0 мм.

(Измененная редакция, Изм. № 2).

1.4. Листы с ромбическим рифлением изготовляют с диагоналями ромба (25-30) ´ (60-70) мм. Конфигурация рифлений и расположение больших диагоналей ромба вдоль или поперек листа устанавливаются изготовителем.

По требованию потребителя разрешается изготовление листа с другим соотношением диагоналей ромба.

(Измененная редакция, Изм. № 2, 3).

1.5. Листы с чечевичным рифлением изготовляют с расстоянием между рифлями 20, 25 и 30 мм.

1.6. Листы изготовляют шириной от 600 до 2200 мм и длиной от 1400 до 8000 мм с градацией 50 мм.

1.7. По требованию потребителя допускается изготовление листов других размеров.

(Измененная редакция, Изм. № 3).

1.8. Листы по размерам изготовляются:

с указанием размеров по толщине в соответствии с размерами, указанными в таблице, и по ширине и длине в пределах, указанных в п. 1.6 - форма I;

с указанием размеров по толщине в пределах, указанных в таблице, без указания размеров по ширине и длине - форма II;

с указанием размеров, кратных по ширине и длине размерам, указанным потребителем в пределах, установленных в п. 1.6 - форма III;

с указанием мерных размеров в пределах, указанных в п. 1.6 - форма IV.

(Измененная редакция, Изм. № 1).

1.9. Предельные отклонения по длине и ширине листов - по ГОСТ 19903

По требованию потребителя листы и рулоны изготовляют с предельными отклонениями:

+20 мм - по ширине для рулонного проката свыше 1000 мм с необрезной кромкой;

+15 мм - по длине для листа свыше 2000 до 6000 мм и свыше при толщине 4,0 и 5,0 мм;

+25 мм - при толщине 6,0; 8,0; 10,0 и 12,0 мм.

(Измененная редакция, Изм. № 3, 4).

1.10. Отклонения от плоскостности - по ГОСТ 19903 улучшенной плоскостности.

(Измененная редакция, Изм. № 4).

1.11. (Исключен, Изм. № 1.)

1.12. Требования к стали, изготовляемой в рулонах, а также размеры рулонов по ширине - по ГОСТ 19903.

Примеры условных обозначений

Лист горячекатаный из стали марки Ст3сп по ГОСТ 380 с односторонним ромбическим рифлением размером 3,0´1000´2000 мм, нормальной точности по толщине, улучшенной плоскостности с катаной кромкой:

Лист ромб В-К-ПУ-3,0´1000´2000 Ст3сп ГОСТ 8568-77

То же, с чечевичным односторонним рифлением:

Лист чечевица В-К-ПУ-3,0´1000´2000 Ст3сп ГОСТ 8568-77

Рулонный горячекатаный прокат марки Ст3сп по ГОСТ 380 с односторонним ромбическим рифлением размером 3,0´1000 мм, высокой точности, с катаной кромкой:

Рулон ромб А-К-3,0´1000 Ст3сп ГОСТ 8568-77

То же, с чечевичным односторонним рифлением:

Рулон чечевица А-К-3,0´1000 Ст3сп ГОСТ 8568-77

(Измененная редакция, Изм. № 2,3,4).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Листы и рулоны изготовляют в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

2.2. Листы и рулоны изготовляют из углеродистой стали обыкновенного качества марок Ст0, Ст1, Ст2 и Ст3 (кипящей, спокойной и полуспокойной) с химическим составом по ГОСТ 380

По согласованию изготовителя с потребителем допускается изготовлять листовой прокат без нормирования содержания хрома, никеля, меди.

2.1, 2.2. (Измененная редакция, Изм. № 4).

2.3. По требованию потребителя допускается изготовление листов из стали других марок.

(Измененная редакция, Изм. № 3).

2.4. Листы, прокатанные на станах полистной прокатки, обрезаются с четырех сторон.

2.5. Листы и рулоны, прокатанные на стане непрерывной прокатки, допускается поставлять с катаными продольными кромками.

Имеющиеся на кромках зазубрины не должны выводить лист за номинальные размеры по ширине.

2.4, 2.5. (Измененная редакция, Изм. № 1).

2.6. На поверхности листов не должно быть прокатных и слиточных плен, раковин-вдавов, раковин от окалины, раскатанных пузырей, трещин и загрязнений. На кромках листов не должно быть расслоений.

2.7. На поверхности листов допускаются рябизна, окалина, ржавчина, отпечатки, отдельные плены, глубина залегания которых не превышает предельных отклонений по толщине.

3. ПРАВИЛА ПРИЕМКИ

3.1. Листы и рулоны принимаются партиями. Партия состоит из листов одного вида рифления. Определение партии - по ГОСТ 14637.

3.2. Для контроля размеров и качества поверхности от партии отбирают два листа или один рулон.

3.3. При получении неудовлетворительных результатов контроля хотя бы по одному из показателей повторный контроль проводят на выборке, отобранной по ГОСТ 7566.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Контроль поверхности производят без применения увеличительных приборов.

4.2. Толщину основания листов и высоту рифлений измеряют на расстоянии не менее 100 мм от углов и 40 мм от кромок.

Размеры в любой измеряемой точке не должны выводить толщину листа за предельные отклонения.

4.3. Высота рифлей h определяется как разность размеров общей толщины листа s + h и толщины основания листа s.

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Маркировка, упаковка, транспортирование и хранение - по ГОСТ 7566.

(Измененная редакция, Изм. № 3).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 13.04.77 № 926

3. ВЗАМЕН ГОСТ 8568-57

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)

6. ИЗДАНИЕ (сентябрь 2004 г.) с Изменениями № 1, 2, 3, 4, утвержденными в октябре 1978 г., ноябре 1980 г., июне 1987 г., июне 1989 г. (ИУС 11-78, 1-81, 11-87, 11-89), Поправкой (ИУС 2-2003)



standartgost.ru

Лист рифленый для лестниц


Лист рифленый для металлоконструкций

Листовой прокат имеет не только свои особенности производства, отличающиеся, например, от изготовления квадратных труб или гнутого швеллера, но имеет также и различные модификации. Одной из таких модификаций является лист рифленый для лестниц, который находит широкое применение в строительстве и ремонте домов. Рассмотрим некоторые характеристики листа рифленого, применяемого для металлоконструкций, с точки зрения его производства, применения, а также выделим плюсы и минусы металлопроката.


Производство рифленого листа

Для производства рифленого листа используется «гладкий» лист из стали с низким содержанием углерода: Ст 0, Ст 1, БСт 2, БСт 3 и 1ПСт 3. Лист пропускают через вальцы прокатного стана где на одной стороне листа вытесняется рельефный рисунок, напоминающий ромб или зерна чечевицы. Отсюда и названия рифленого листа: ромбический и чечевичный. Размеры листа варьируются от 600 х 1400 мм до 2200 х 8000 мм толщиной от 2 до 6 мм. Что касается высоты тиснения, то она зависит от предназначения рифленого листа и колеблется в пределах от 0,3 до 10 мм.

Применение рифленого листа

Ступени этих металлических лестниц были изготовлены на заводе. Это рифленый лист, отрезанный в размер, с загнутым передним краем

Рифленый лист для лестниц в основном применяется там, где нужно чтобы поверхность пола противодействовала скольжению. Это касается изготовления металлоконструкций для жилых домов и объектов социального назначения где повышены требования техники безопасности. Ступеньки пожарных лестниц, переходные площадки, настилы полов в механо-сборочных цехах, складских помещениях – это далеко не полный перечень применение рифленого листа в строительстве. Кроме того, лист с большой толщиной применяют для перекрытий промышленных зданий, а также на плавучих платформах и нефтяных вышках. Не исключено применение «рифленки» в качестве декоративного материала в металлоконструкциях бытового назначения.

Плюсы и минусы рифленого листа

Плюсы

Основной плюс рифленого листа – это его противоскользящие свойства, устойчивость к перепадам температур, а также хорошая свариваемость и легкость механической обработки.

Минусы

К минусам относят более высокую стоимость за 1 м² по сравнению с гладким листом аналогичных размеров, а также повышенный шум при эксплуатации рифленого листа.

remontzhilya.ru

Рифленый настил гост. Лист стальной рифленый

Лист рифленый имеется в наличии в различных наших филиалах, Вы можете выбрать нужный Вам филиал, тип и размер продукции и заказать онлайн:

Представлены действительные цены на металлопрокат. Лист рифленый имеется в наличии в различных наших филиалах, Вы можете выбрать нужный Вам филиал, тип и размер продукции и заказать онлайн. Внимание! Цены указаны на условии предоплаты! На партию менее 1 тн существуют наценки, подробнее у менеджера.

Листы стальные с ромбическим и чечевичным рифлением ГОСТ 8568-77 - прокат в листах и рулонах с односторонним ромбическим и чечевичным рифлением.

Лист металлический рифлёный используют в строительстве, в качестве антискользящего покрытия, на строительных площадках, в гаражах, производственных помещениях, для возведения ограждений дворовых и садовых участков, квартир, балконов, окон. Из этого проката изготавливают ступени металлических лестниц, различную тару, иногда его используют в качестве декоратичного оформления при изготовлении различных конструкций, в качестве заглушек вентиляционных окон,облицовки радиаторов. Лист рифлёный идёт при укреплении стен и полов перед штукатурными работами и на автомобильных трассах для светорассеивающих ограждений.

Производители рифлёного проката: ОАО «Новолипецкий металлургический комбинат» (НЛМК), ОАО «Северсталь», ОАО "Магнитогорский металлургический комбинат".

Производят лист рифлёный на тех же станах,что и для горячекатаного проката, но валки, на которых прокатывают лист, имеют неровную форму,на них нанесён рисунок, таким образом происходит гравировка на гладкий лист. В результате получается рисунок с выпуклостями- рифлями. Высота рифлей по ГОСТу должна составлять не менее 0, 5 мм и 20-30 % от толщины основания листа. ГОСТ 8568 предполагает два вида рифления: чечевичное и ромбическое. Листы с ромбическим рисунком изготавливают с диагоналями ромба (25-30) х (60х70) мм. Конфигурация рифлей и рапсоложение ромбов на поверхности листа определяется изготовителем. Листы с чечевичным рифлением производят с расстоянием 20, 25 или 30 мм между рифлями,выбор расстояния устанавливается изготовителем.

Сортамент горячекатаного рифлёного листа

Рифлёные листы изготавливают:

Шириной от 600 до 2200 мм с градацией 50 мм
- длиной от 1400 до 8000 мм с градацией 50 мм

в зависимости от назначения :

а) мерной длины
б) длины, кратной мерной
в) мерной длины с остатком не более 10% массы партии. Остатком считаются листы длиной в пределах немерной, остающиеся при резке на мерные и кратные мерным.
г) длины, кратной мерной, с остатком не более 10% массы партии
д) немерной длины

По толщине листы различают:

Высокой точности 3/4 А
- нормальной точности 3/4 В

Рифлёные листы производят марок стали Ст0, Ст1,Ст2,Ст3 по ГОСТу 380-2005. В отдельных случаях допускается производство листа по стали 09Г2С. Общие требования по толщине, раскрою листа, точности прокатки должны соответствовать ГОСТу 19903 (прокат горячекатаный листовой).

Таблица. Масса рифлёного листа с чечевичным и ромбическим рифлением.

Толщина основания
листа, S, мм

Ширина основания
рифлей, b, мм

Масса 1м2 листа, кг

Ромбическое рифление

Чечевичное рифление

master-electrician.ru

1 Расчет настила

Т19.01-КМ-КР-616

Лист

Введение

Площадки предназначены для размещения технологического оборудования, организации его обслуживания и ремонта.

В курсовой работе выполнены расчеты колонны, главной балки, балки настила и настила технологической площадки. Расчет конструкций проведен по методу предельных состояний: настил, балки настила и главная балка рассчитаны по первой и второй, а колонна - по первой группе предельных состояний. К технологической площадке приложены нагрузка от собственного веса конструкций и временная нормативная нагрузка. Нагрузка, воспринимаемая настилом, передается на балки настила, которые в свою очередь передают ее на главные балки, опирающиеся на колонны и далее на фундамент. Стержни центрально сжатых колонн состоят из двух ветвей, связанных между собой по высоте планками, приваренными к ветвям колонны. Для повышения сопротивления закручиванию и сохранения ее контура устанавливаем диафрагмы, которые располагаем у торцов отправочных элементов. Балки настила проектируем из прокатных профилей - двутавров, а главные балки - составными. Настил приварен к балкам настила, что делает невозможным сближение балок настила при его прогибе под нагрузкой. Кроме того, путем приварки настила к поясам балок создается частичное защемление настила, появляются опорные моменты, снижающие моменты и прогиб в пролете.

Взаимное расположение балок в балочной клетке согласно заданию на курсовую работу принято этажным.

Колонны в рабочих площадках проектируем центрально-сжатыми, состоящими из оголовка, стержня и базы. Стержень колонны выполняем из двух двутавров. Передача давления от стержня колонны на фундамент осуществляется через базу. Для соединения базы с фундаментом используем анкерные болты, диаметр которых из условий коррозии принимаем не менее 20 мм. Для обеспечения геометрической неизменяемости технологической площадки между колоннами устраиваем связи.

Исходные данные:

Временная нормативная нагрузка кН/м 2. Размеры балочной клетки: м; м. Отметка верха настила 8,0 м. Сопряжение балок настила с главной балкой - этажное. Материал конструкций: настил – 14Г2; балка настила – Вст3сп5 - 2; главная балка -18КП; колонна - 18Гсп.

Предельный относительный прогиб настила принимаем равным

[6].

Для настила применяем листы рифленой стали по ГОСТ 8568-77.

Предварительно принимаем толщину стального настила в зависимости от временной нормативной нагрузки по [2]; t=8 мм. Шаг балок настила принимаем равным ln=0,985 м; количество балок настила nb = 12,8/0,985=13.

Проверим принятую толщину листов настила, для чего определим отношение пролета настила к его толщине

При жестком закреплении тонкого настила(40   300), его рассчитываем на изгиб с распором (рисунок 1).

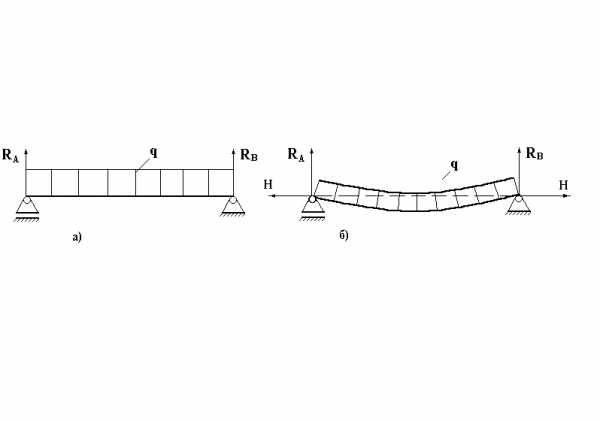

Рисунок 1 - К расчету плоского стального настила

Толщину листа при работе настила на изгиб с распором определяем по формуле [2]

, (1)

где - цилиндрическая жесткость пластинки;

;

- коэффициент Пуассона; для стали принимается равным 0,3 [4];

- поправка, учитывающая отсутствие в настиле поперечной линейной деформации;

E=2,06х10 5Па - модуль упругости прокатной стали [4];

- расчетная ширина полосы настила; принимается равной 100 см;

Изм. Кол. Лист № док. Подпись Дата

- заданное отношение пролета настила к его предельному прогибу;

- нормативная нагрузка на 1 м полосы настила;

- собственный вес настила. По таблице 2.2 [7] для ромбической стали толщиной 8 мм вес 1 м2 = 0,746 кН.

кН/м2

кН/м2.

м;

Принимаем t = 12 мм.

Силу распора определяем по формуле [2]

, (2)

где - коэффициент надежности по нагрузке; принимаем[5];

Н/м.

Расчетное значение катета шва, прикрепляющего настил к балкам при ручной сварке, определяем по одной из формул:

или , (3)

где - расчетная длина шва; принимаемсм;

и - коэффициенты, принимаемые при сварке элементов; принимаем

и;

- коэффициент надежности по материалу шва; принимаем = 1,25;

и - расчетные сопротивления сварных соединений угловых швов при срезе соответственно по металлу шва и металлу границы сплавления [4]; принимаем; ;

здесь Rwun=Run; Rwun- нормативное сопротивление металла шва по временному сопротивлению Run - временное сопротивление стали разрыву; Run=470МПа; тогда

МПа; МПа.

и - коэффициенты условий работы шва; принимаем

; ;

Изм. Кол. Лист № док. Подпись Дата

- коэффициент условий работы [5]; принимаем .

м;м.

Принимаем катет шва kf = 6 мм.

2 Расчет балки настила

2.1 Подбор сечения балки настила

Балки настила принимаем из прокатных двутавров по ГОСТ8239-72 (таблица 3.1) [7].

Расчетная погонная нагрузка на балку [1]

, (4)

где - коэффициент надежности по нагрузке для равномерно распределенной нагрузки; при полном нормативном значении равномерно распределенной нагрузки 2,0 кПа[5];

- коэффициент надежности по нагрузке; для металлических конструкций [5];

- собственный вес настила; ранее определен Н/м2;

- собственный вес 1 м балки; принимаем Н/м2) [2].

Н/м.

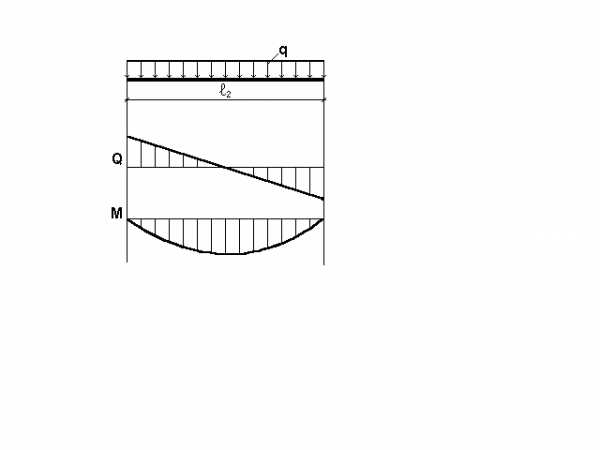

Расчетная схема представлена на рисунке 2.1.

Максимальный изгибающий момент M находим по формуле

. (5)

кНм.

Наибольшая поперечная сила определяется по формуле

. (6)

Рисунок 2.1 - К расчету балки настила

Н = 58,5 кН.

Требуемый момент сопротивления сечения балки «нетто» для случая упругопластической работы при изгибе балки в одной из главных плоскостей можно определить по формуле [4]

(7)

где - коэффициент, учитывающий развитие пластических деформаций по сечению; предварительно принимаем[1];

- расчетное сопротивление материала; принимаем по [1] в зависимости от марки стали (таблицы 2.5 и 2.6) МПа;

- коэффициент условий работы; предварительно принимаем

м 3 = 295 см 3.

По сортаменту [2] принимаем прокатный двутавр № 40, его характеристики: см3, масса 1м 31.5 кг, см 4.

Определяем соотношения площадей пояса и стенкибалки по формуле

, (8)

где и- ширина и толщина пояса выбранного двутавра;мм; мм;

- толщина стенки двутавра; мм;

- высота двутавра; мм.

По таблице 3.3 [7] принимаем значения коэффициентов c(cx), cyи n:

Принимаем c=1,1

cy=1,47; n=1,5

studfiles.net

Рифленая сталь - Справочник химика 21

    Для освобождения помещения располагают напорные трубопроводы в каналах ниже пола перекрывают последние рифленой сталью. [c.182]

    Для рифленой стали толщиной 6 = 5 мм (при толщине листа /г = 4 мм и высоте рифа 1 лт) при ширине настила Ь — м ъ пролете менаду балками I = i м  [c.552]

    Каналы и проемы в компрессорном помещении должны закрываться заподлицо с полом съемными плитами. Проемы, углубления и переходы, которые не закрываются, должны ограждаться перилами высотой не менее 1 м с расположенной внизу сплошной металлической зашивкой высотой 15 см. Полы площадок и ступени лестниц должны изготовляться из рифленой стали. [c.373]


    Для рифленой стали толщиной 6 = 5 мм (при толщине листа k — 4 мм и высоте рифа 1 мм) при ширине настила 6 = 1 ж и пролете между балками Z = 1 лг  [c.552]

    Рифленая сталь........ риф. я оба торца. . Ф2Т [c.58]

    Валки рифленые, сталь ХВГ [c.190]

    Кинематическая схема вагонных весов с НПВ 150 т приведена на рис. 4.22. Весы имеют четыре главных рычага I, передаточные рычаги 2, 3, 4, 8, 9 и выходящий рычаг 7, который соединен с промежуточным механизмом б циферблатного указателя 5. Грузоприемное устройство вагонных весов отличается от аналогичного устройства автомобильных весов только тем, что настил выполнен из рифленой стали, а зазоры между настилом и фундаментом закрыты фартуками, которые откидывают во время взвешивания. Рычажная система аналогична применяемой в автомобильных весах и отличается только количеством рычагов [c.183]

    Для очистки от меди и следов цинка электролит подкисляют до pH = 2,5- 3,0, завешивают случайные катоды из листовой рифленой стали и прорабатывают его 148 [c.148]

    Для очистки от меди и следов цинка электролит подкисляют до pH 2,5—3,0, завешивают случайные катоды из листовой рифленой стали и прорабатывают его при 45—50° С и перемешивании сжатым воздухом. Проработка идет при напряжении 0,8—1,0 в и плотности тока О = 0,l-j--i-0,2 а дм до получения светлых покрытий, на что требуется обычно две-три смены. В очищ,енный электролит вводят блескообразователи, корректируют pH и приступают к эксплуатации. [c.135]

    Чаще устраивают сплошной настил из рифленой стали толщиной 5,6 и 8 мм. Настил в зависимости от нагрузки и пролета может быть с ребрами и без них. [c.159]

    Конструкция ступеней зависит от уклона лестницы. При уклоне до 60° ступени делают из листовой рифленой стали с отогнутым для жесткости передним краем. При уклоне 60— 80° ступенями служат два стальных стержня диаметром в 15— 19 мм. [c.163]

    При крутых уклонах тетивы делают из полосовой стали, з ступени — из круглых стержней. Площадки таких лестниц устраивают из листовой рифленой стали или в виде решеток из стальных стержней, размещенных с прозорами. [c.165]

    Каналы, приямки и колодцы перекрываются сборными железобетонными или стальными (из рифленой стали) плитками. Смотровые люки выполняются стальными или чугунными. Приямки для фильтров изнутри штукатурятся цементным раствором с железнением. Остальные колодцы, приямки и каналы затираются цементным раствором до вида штукатурки. [c.215]

    Прокладку кабелей в каналах внутри помещений применяют при вводе кабелей в помещение ниже уровня пола снаружи или из рядом расположенного распределительного устройства. В каналах кабели укладывают свободно по дну канала или по кабельным конструкциям, закрепленным в стенках канала. Кабельные каналы закрывают сверху железобетонными плитами или листами из рифленой стали. Перекрытия кабельных каналов должны быть расположены на одном уровне с полом помещения. [c.353]

    В каналах кабели укладывают свободно по дну или по кабельным конструкциям, закрепленным в стенках канала. После окончания монтажа каналы сверху закрывают железобетонными плитами или (при небольшой ширине канала) листами рифленой стали. [c.169]

    Керамиковые трубопроводы никогда не следует прокладывать по полу, а всегда в каналах, закрываемых сверху досками или рифленой сталью. Нельзя также прокладывать трубопроводы по стенам и в помещениях близко от дверей, проходов и мест постоянного нахождения рабочего. Трубопроводы никогда не должны быть расположены на весу. [c.146]

    I. Ромбическая рифленая сталь II. Чечевичная рифленая сталь [c.19]

    Сортамент листовой рифленой стали [c.45]

    Платформы вагонных весов также относятся к специальным грузоприемным устройствам, так как на них можно взвешивать только вагоны. Эти устройства идентичны описанной выше платформе автомобильных весов, за исключением того, что не имеют продольных балок 9 и брусьев 11 (см. рис. 6), так как настил, изготовленный из рифленой стали, нагрузки не несет и крепится непосредственно к главным балкам. Еще одно отличие заложено в специализации на главные балки уложены рельсы, на которые устанавливают взвешиваемые вагоны. [c.27]

    Весы с наибольшим пределом взвешивания 100 т (рис. 171, а) состоят из двух весовых механизмов правого с длинной платформой И и левого с короткой платформой 9. На продольные балки 2 и 13 платформ уложен настил из рифленой стали, а поверх настила — рельсы 6 VI 8. Каждая из платформ опирается на самостоятельный рычажный механизм 14. Правая платформа имеет шесть точек опоры, а левая — четыре. Встречаются весы, у которых и левая платформа опирается на рычаги в шести точках. [c.262]

    Междуэтажные перекрытия и служебные площадки для всех зданий и сооружений сернокислотного производства запроектированы с применением сборных железобетонных плит, стальных балок и рифленой стали. [c.196]

    Помост предназначается для обслуживания и наблюдения за работой электропечей, дозаторов, бункеров, уровнемеров. Он представляет собой сборную стальную конструкцию с настилом из листовой и рифленой стали. С обеих сторон помоста имеются лестницы. Помост монтируется в верхней части агрегата СПА-бс. [c.85]

    Для того, чтобы создать условия безопасной работы обслуживающего и ремонтного персонала, необходимо, чтобы площадки, проемы, углубления и переходы в компрессорной были ограждены перилами высотой не менее 1 м, снабжены внизу сплошной металлической зашивкой высотой 10 см. Лестницы должны быть установлены под углом не менее 50 ° к вертикали ступеньки и площадки изготовлены из рифленой стали. Ширина лестниц должна быть не менее 600 мм, расстояние между [c.59]

    Чтобы создать условия безопасной работы обслуживающего персонала, необходимо, чтобы в помещении компрессорной площадки проемы, углубления и переходы были ограждены перилами высотой не менее 1 м и снабжены внизу сплошной металлической обшивкой высотой 10 см. Лестницы должны быть установлены под углом не менее 50° к вертикали. Ступеньки и площадки изготовляют из рифленой стали. Ширина лестниц должна быть не менее 600 мм, расстояние между ступенями по высоте 200 мм, ширина ступеней не менее 80 мм. Все движущиеся и вращающиеся части компрессора и электродвигателя должны быть надежно ограждены. Выводы обмоток и кабельные вводы электродвигателей закрыты ограждениями, снятие которых требует отвертывания гаек или вывинчивания винтов. Все вращающиеся части электродвигателей — шкивы, муфты, вентиляторы должны быть также ограждены. 

www.chem21.info

Расчет листового настила - Общая характеристика балок. Балочная клетка - Балки

Плоский настил из металлического листа располагают и приваривают к полкам балок. Толщина настила назначается по расчету, чаще всего в зависимости от принятого допустимого прогиба, так как полное использование напряжений в листе при заданном прогибе не всегда возможно. Поэтому расчет листового настила ведется по нормативным нагрузкам.

Особенность листового настила заключается в том, что по характеру своей работы он занимает промежуточное положение между плитой и мембраной (аналогично балке и канату). Если плита под нагрузкой работает только на изгиб, не испытывая осевого растяжения (при наличии подвижной опоры), то мембрана работает только на осевое растяжение, для чего требуются неподвижные опоры). Настил может испытывать и изгиб, и осевое растяжение, работая как упругая висячая конструкция.


Плоский листовой настил


Рассмотрим только те случаи, когда настил может прогибаться по цилиндрической поверхности, т. е. когда мы имеем настил, достаточно длинный и опертый по двум сторонам (при отношении длины к пролету листа более 2).

Осевое растяжение в таком настиле может появиться только в том случае, если листы закреплены по краям и это закрепление может воспринять распорные силы Н.

Назовем этот случай — «изгиб с распором». В случае, если распорная сила отсутствует или очень мала, можно считать, что лист работает только на изгиб как плита.

Первый случай — изгиб с распором. В этом случае толщина листа в значительной степени зависит от заданного прогиба. Вырежем полосу листа шириной b см и будем рассматривать ее работу под действием равномерно распределенной нагрузки q кг/см (т. е. считая нагрузку на 1 пог. см пролета при ширине плиты b см).

За расчетный пролет I примем расстояние между балками, на которые опирается настил, выраженное также в сантиметрах. Тогда при заданном относительном прогибе 1/n0 = f/l толщина листа с достаточной для практики точностью определится по формуле1

Напряжение в листе будет равно

Интенсивность распора Н при толщине листа δ будет равна



При малых прогибах, т. е. при значениях 1/n0 < 1/250 ,равновесие изогнутого листа может быть обеспечено работой на изгиб как плиты без распора.

Второй случай — изгиб без распора. В этом случае толщину листа определяют из условия прогиба простой разрезной балки по аналогии с формулой (2.VI):



где EJц= Ebδ3/12 (1— μ2) — цилиндрическая жесткость пластинки; здесь величина (1— μ2) — поправка, учитывающая отсутствие в пластинке поперечной линейной деформации (μ — коэффициент поперечной деформации, принимаемый для стали равным 1/3).

Далее, находим



Примерной границей применения формул, выведенных для первого и второго случаев, служит такое отношение 1/δ , при котором толщина и напряжения в листе получаются одинаковыми по формуле (5.VI) и по формуле (8.VI) и соответственно (6.VI) и (9.VI). Это соответствует значению нагрузки

Для значений q, меньших, чем полученное по формуле (10.VI), расчет следует производить по первому случаю, при больших значениях — по второму.

Обычно в различных сооружениях значение 1/n0 задается в пределах от 1/100 до 1/200. В таблице приведены расчетные формулы для двух значений 1/n0 : 1/150 и 1/200.

Толщину листового настила меньше 6 мм применять не рекомендуется.

Таблица Формулы для расчета настила.

Пролет настила I принимается в сантиметрах.

Пример 1. Требуется рассчитать настил под нормативную нагрузку q0 = 400 кг/м2; расчетный пролет настила l = 80 см:

Решение. 1) Определяем нагрузку на 1 пог. см полосы шириной 6 = 100 см:

2) Назначаем относительный прогиб



3) Определяем толщину листа по формуле таблице в соответствии с 1/n0 = 1/150 и q = 4 кг/см < 10 кг/см:



4) Находим напряжение в листе и величину распора:



Если бы мы хотели избежать распора, заставив работать настил как плиту, то толщина листа при том же допустимом прогибе получилась бы иной, а именно:



При этом напряжение в листе было бы равно



Пример 2. Требуется рассчитать настил под нормативную нагрузку q0 = 800 кг/м2; расчетный пролет настила l = 80 см.

Решение.

1) Определяем нагрузку на 1 пог. см полосы шириной b = 100 см:

2) Определяем толщину листа при 1/n0 = 1/150 так как q = 18 > 10 кг/см, то имеем случай изгиба без распора:

3) Находим напряжение в листе



1 Р. Н. Мацелинский, Статический расчет гибких висячих конструкций, Строиздат, 1950.

«Проектирование стальных конструкций»,
К.К.Муханов

Генеральными размерами балки являются ее расчетный пролет и высота сечения. Расчетный пролет балки l представляет собой расстояние между центрами опорных частей; таким образом, действительная длина балки lд всегда несколько больше расчетного пролета. Расстояние l0 называется расстоянием в свету; оно обычно определяется условиями эксплуатации вооружения и обосновывается экономическими соображениями. Генеральные размеры балок Высоту сечения h назначают,…

При проектировании балочных конструкций, как правило, необходимо в зависимости от назначения балок составить схему их расположения, наметить генеральные размеры и определить приходящуюся на балки нагрузку. В случае необходимости перекрыть некоторую площадь поддерживающие перекрытие балки располагают обычно в двух направлениях. Такая конструкция, состоящая иногда из целой системы пересекающихся балок, называется балочной клеткой. На балочную клетку может…

www.ktovdome.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
