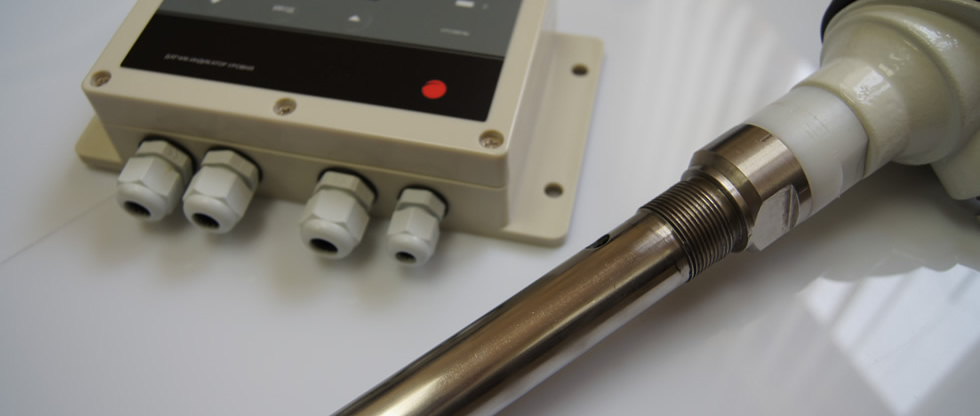

Датчики-индикаторы уровня РИС-121 — ООО “Инвард”
| количество точек контроля | 2 или 4 |
| ||||
| приведенная погрешность измерения уровня | не превышает ±1,5 % диапазона контроля |
| ||||
| погрешность формирования выходного аналогового сигнала | — не более ±0,1 % |
| ||||
| исполнения по виду выходного сигнала: цифровой два релейных выходных сигнала | от 4 до 20 мА по интерфейсу HART и по интерфейсуRS-485 устанавливаемые потребителем), для сигнализации предельных значений уровня |
| ||||
обеспечивают самодиагностику технического состояния выходной сигнал о неисправности |
21-22 мА в систему верхнего уровня |
| |||||
| электропитание для исполнения Namur | 24 В (18…32В) 8,2 В (5…12,5В) |
| ||||
| потребляемая электрическая мощность, | не более 1,5 Вт; |
| ||||
| длина линии связи между первичным и вторичным преобразователями | до 1000 м; |
| ||||
| индикация измеренного значения уровня | от минимального до максимального значения уровня мм |
| ||||
| Материал погружаемой части | сталь 12Х18Н10Т , ГОСТ 5632-2014 — IP66/IP67 , ГОСТ 14254-2015. фторопласт-4 , ГОСТ 10007-80. |
| ||||
| вероятность безотказной работы | Р(8000) = 0,98 |
| ||||
| средняя наработка до отказа | не менее 100 000 ч. |
| ||||
| назначенный срок службы | не менее 12 лет (без ограничения ресурса). |
| ||||
Взрывозащищенное исполнение |
| ||||||
| маркировки | 0Ex ia IIC T6 Ga 1Ex db IIC T6 Gb |
| ||||
| соответствуют требованиям | ГОСТ 31610. ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013; |
| ||||
| вторичный преобразователь | [Ex ia Ga] IIC (для установки вне взрывоопасных зон). |
| ||||
| Стойкость к внешним воздействующим факторам (климатическое исполнение) |
| |||||
| климатические исполнения | ОМ, УХЛ, О, Т, но для работы при температуре окружающей среды от минус 40 до 70 ºС |
| ||||
| категория размещения | 1, 2, 3, 4 по ГОСТ 15150-69, тип атмосферы III; |
| ||||
| повышенная влажность | до 100 % при температуре до 55 °С; |
| ||||
| давление окружающей среды | от 0,081 до 1,0 МПа; |
| ||||
| степень защиты корпуса по ГОСТ 14254-2015 | IP66/IP67, IP68 по заказу |
| ||||
| сигнализаторы устойчивы к воздействию: | соляного (морского) тумана;инея и росы; агрессивных сред, в том числе аммиака,сернистого газа и сероводорода; синусоидальной вибрации, ударов однократного действия,многократных ударов, качки и длительного наклона; |
| ||||
| электромагнитная совместимость | в условиях электромагнитной обстановки средней жесткости по группе исполнения III и качеству функционирования А по ГОСТ Р 32137-2013; |
| ||||
| Приемка (применяемость), группы условий эксплуатации |
| |||||
| Исполнения по применяемости | с приемкой ОТК; для применения на ОиАЭ, в том числе АС для применения на кораблях и судах (РМРС, РРР) СДС Интергазсерт |
| ||||
| группы условий эксплуатации сигнализаторов, предназначенных для поставки на ОАЭ вторичных преобразователей | 1. – 1.2, 1.3, 1.4, 2.1, 2.2, 2.3; |
| ||||
| сигнализаторы в зависимости от исполнения относятся к классам безопасности | 3Н, 3НУ, 4Н по НП-022-17; 3Н, 3НУ, 4Н по НП-016-05; |
| ||||
| Вторичный преобразователь |
| |||||
| предназначен для подключения от одного до четырех сигнализаторов с токовым выходным сигналом. |
| |||||
| кол-во подключаемых датчиков | От 1 до 4 |
| ||||
| кол-во выходных реле | от 1 до 4 |
| ||||
| релейный сигнал | (нагрузочная способность контактов реле до 8 А), |
| ||||
| цифровой сигнал | по интерфейсу RS-485 |
| ||||
| электропитание | 220В частотой 50 Гц, 60 Гц ил 400 Гц напряжением 24 В ; |
| ||||
| индикация | светодиодная индикация срабатывания |
| ||||
| самодиагностика | диагностика подключаемых датчиков и их состояния |
| ||||
| степень защиты корпуса | IP65; IP40; |
| ||||
| способ монтажа | DIN-рейка настенный |
| ||||
| Поставляется по заказу |
|
| ||||
38800-15: РИС 121У Датчики-измерители уровня
Назначение
Датчики-измерители уровня РИС 121У (далее датчики-измерители) предназначены для непрерывного контроля уровня жидких и твердых (сыпучих) сред, а также сигнализации достижения предельных уровней измеряемой среды в двух заданных точках.
Описание
Принцип действия датчиков-измерителей основан на высокочастотном преобразовании изменения электрической емкости чувствительного элемента, вызванного изменением уровня контролируемой среды в выходной сигнал постоянного тока 0.5 мА или 4.20 мА с индикацией на цифровом табло в процентах уровня, в два «релейных» сигнала при достижении контролируемой средой заданных уставок (предельных уровней) и в выходной сигнал напряжения 0.1 В на показывающем приборе.
Датчики-измерители состоят из первичного преобразователя, передающего преобразователя.
Датчики-измерители имеют два вида исполнений: РИС 121У – не взрывозащищенное и РИС 121УИ – взрывозащищенное с видом взрывозащиты “искробезопасная электрическая цепь “ib” и маркировкой по взрывозащите первичных преобразователей «1ЕхМ1АТ3», передающих преобразователей «[Exib]IIA».
Схема составления условного обозначения датчиков-измерителей:
РИС 121У
225 – 42 И – 1,0
1. Сокращенное наименование датчика-измерителя_
2. Обозначение первичного преобразователя
3. Код токового выходного сигнала
4. Исполнение по взрывозащите
5. Диапазон измерения
Примечание – дополнительно в конце условного обозначения указывается наличие гальванически развязанного токового выхода (Г), необходимость поставки на АЭС (А), наличие разъемов в первичном и передающем преобразователях.
Лист № 2 Всего листов 6

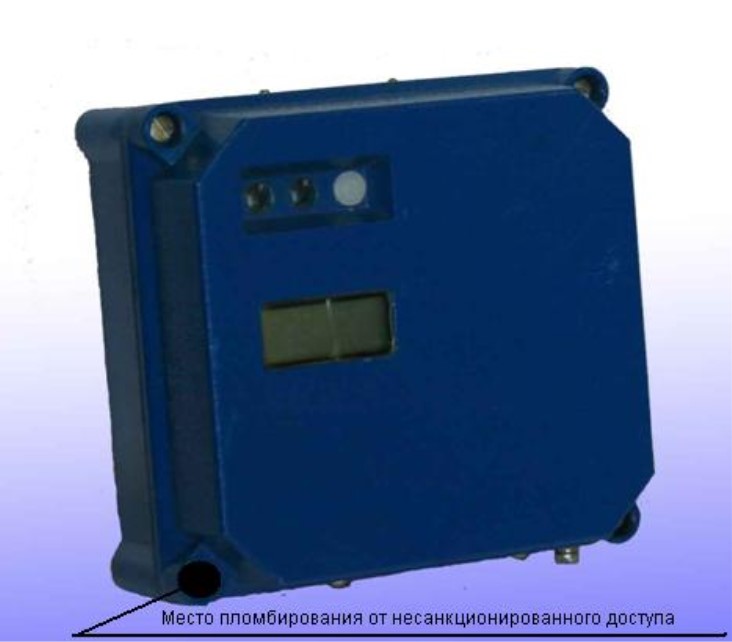

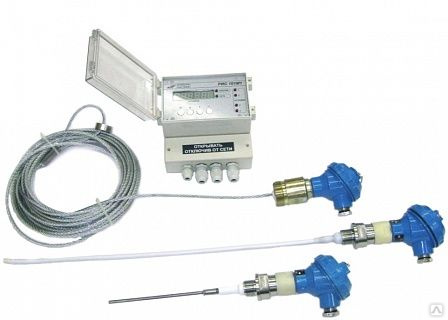

Внешний вид первичного и передающего преобразователей датчика-измерителя уровня РИС 121У представлен на рисунках 1, 2.
Всего листов 6
Технические характеристики
Таблица 1
Условное обозначе |
Диапазон |
Конструктив- |
Физическое |
Температу- |
Относи- |
Удельная |
ние датчика- |
измере- |
ное исполнение |
состояние |
ра контро- |
тельная |
электри- |
измерителя |
нии, м |
чувствительно- |
контролируе- |
лируемой |
диэлек- |
ческая |
го элемента |
мой среды |
среды |
трическая проницаемость, не менее |
проводимость, См/м, не менее | ||
РИС 121У-212 РИС 121У-212И |
1,0 |
пластинчатый |
жидкая, сы |
от минус |
> 2 |
– |
1,6 |
неизолиро |
пучая |
100 до | |||
2,5 |
ванный |
неэлектро |
плюс | |||
0,5 |
стержневой |
проводная |
200 | |||
РИС 121У-216 |
0,6 |
неизолиро | ||||
РИС 121У-216И |
0,8 |
ванный | ||||
0,9 | ||||||
1,0 |
стержневой |
жидкая, сы |
– |
0,001 | ||
РИС 121У-225 |
1,6 |
изолирован |
пучая | |||
РИС 121У-225И |
2,0 |
ный |
электропро | |||
2,5 |
водная | |||||
0,5 |
цилиндриче |
жидкая |
> 2 |
– | ||
РИС 121У-264 РИС 121У-264И |
0,6 |
ский неизо |
неэлектро | |||
0,8 |
лированный |
проводная | ||||
0,9 | ||||||
1,9 | ||||||
3,2 | ||||||
0,5 |
цилиндриче |
жидкая |
– |
0,001 | ||
РИС 121У-266 |
0,6 |
ский изоли |
электропро | |||
РИС 121У-266И |
0,8 |
рованный |
водная | |||
0,9 | ||||||
2,5 |
тросовый |
жидкая, сы |
от минус |
> 2 |
– | |
4,0 |
неизолиро |
пучая |
40 | |||
РИС 121У-292 РИС 121У-292И |
6,0 |
ванный |
неэлектро |
до плюс | ||
10,0 |
проводная |
100 | ||||
16,0 | ||||||
20,0 | ||||||
22,0 | ||||||
3,0 |
кабельный |
жидкая |
от минус |
– |
0,001 | |
РИС 121У-294 |
4,0 |
изолирован |
электропро |
40 | ||
РИС 121У-294И |
6,0 |
ный |
водная |
до плюс | ||
10,0 |
85 | |||||
2,5 |
тросовый |
жидкая, сы |
от минус |
> 2 |
– | |
РИС 121У-295 |
4,0 |
неизолиро |
пучая |
100 | ||
РИС 121У-295И |
6,0 |
ванный |
неэлектро проводная |
до плюс 200 | ||
более |
жидкая | |||||
РИС 121У-293 |
2,0; лю |
неэлектро- | ||||
РИС 121У-293И |
бой по заказу |
проводная | ||||
более |
тросовый |
жидкая |
– |
0,001 | ||
РИС 121У-296 |
2,0; лю |
изолирован |
электропро- | |||
РИС 121У-296И |
бой по заказу |
ный |
водная |
Пределы основной допускаемой погрешности по выходному токовому сигналу и цифровому индикатору, выраженной в процентах от диапазона измерений, составляет. ………………………………………………….. ±1,5 %
Пределы основной допускаемой погрешности по шкале показывающего прибора, выраженной в процентах от диапазона измерений, составляет ±2,5 % Дополнительная погрешность датчиков-измерителей, вызванная отклонением температуры окружающего воздуха от нормального значения на каждые 10 °С в рабочем диапазоне температур, выраженная в процентах от диапазона изменения выходного сигнала, не должна превышать 0,6 % Дополнительная погрешность датчиков-измерителей, вызванная изменением напряжения питания в пределах (+ 22, -33) В от номинального значения, выраженная в процентах от диапазона изменения выходного
сигнала, не должна превышать……………………………………….0,5 %
Выходной сигнал в зависимости от типа передающего преобразователя:
ППР-10-05…………………………………………………………………… (0-5) мА и (0-1) В
ППР-10-42, ППР-10-42-Г………………………. …………………………. (4-20) мА и (0-1) В
ППР-10И…………………………………………………………………….. (0-100) %
ППР- 10-42И, ППР-10-42И-Г………………………………………………… (4-20) мА
Номинальные значения параметров питания:
напряжение переменного тока……………………………………………………………………220 В
частота………………………………………………………………………………………………………………………………………………..50 Гц; 60 Гц
Потребляемая мощность, не более………………………………………………………………………………….9 ВА
Степень защиты оболочек от проникновения пыли и воды…………………………….1Р54;
для исполнения с разъёмами…………………………….1Р40
Электрическое сопротивление изоляции в нормальных климатических
условиях, не менее. …………………………………………………………………………………………………………………….20 МОм
Рабочее избыточное давление контролируемой среды для различных типов первичных преобразователей:
ПП-212, ПП-212И, ПП-216, ПП-216И, ПП-225, ПП-225И, ПП-264,
ПП-264И, ПП-266, ПП-266И, ПП-293, ПП-293И, ПП-295, ПП-265И,
ПП-296, ПП-296И…………………………………………………………………………………………………………………………..2,5 МПа
ПП-294, ПП-294И…………………………………………………………………………………………………………………………1 МПа
Масса, в зависимости от типа первичного преобразователя…………………………..от 3,9 до 12,4 кг
Габаритные размеры, мм, не более
первичного преобразователя………………………………………………………………………………………………… .100х81хХ;
для исполнения с разъёмами………………………………120х81хХ
(Х- в зависимости от условий поставки)
передающего преобразователя………………………………………………………………………………………………162х 160х83;
для исполнения с разъёмами………………………………162х230х83
Установленная безотказная наработка…………………………………………………………………………40000 ч
Полный средний срок службы…………………………………………………………………………………………….12 лет
Знак утверждения типа
наносится на табличку, установленную на передающий преобразователь, и на титульные листы эксплуатационной документации.
Комплектность
Наименование |
Обозначение документа |
Кол. |
Примечание |
Преобразователь передающий |
4В2. |
1 шт. |
согласно заказу |
Преобразователь первичный |
4В2.834.805. 4В2.834.811 |
1 шт. |
согласно заказу |
Чувствительный элемент |
4В6.036.087 |
1 шт. |
для РИС121У-295; диапазон измерений согласно заказу |
Показывающий прибор |
Амперметр М 381 ТУ 25-04.3577-78 |
1 шт. |
согласно заказу для РИС121У-05 (шкала в процентах уровня) |
Амперметр 4В5.171.022-04 |
согласно заказу для РИС121УИ (шкала в процентах уровня) | ||
Руководство по эксплуатации |
РИЮУ.407722.019 РЭ |
1 экз. |
для РИС121У |
РИЮУ. |
1 экз. |
для РИС121УИ | |
Инструкция по поверке |
РИЮУ.407722.019 МИ |
1 экз. на 10 датчиков-измерителей |
не менее 1 экз. в один адрес |
Поверка
осуществляется в соответствии документом РИЮУ.407722.019 МИ «Датчики-измерители уровня РИС 121У. Методика поверки», утвержденным ФГУП ВНИИР в декабре 2007 г. Основные средства поверки:
магазин емкости типа Р5025
конденсатор воздушный образцовый Р534
прибор комбинированный цифровой Щ300
прибор комбинированный Ц4311 измеритель LCR цифровой Е7-8 мегаомметр М4100/3
Смах=111,0001 мкФ Д=±0,1; ±0,5 %
Смах=15, Д=±0,05;
Смах=60, Д=±0,2;
Смах=150, Д=±0,5 (10-4. 1000) В, ПГ±0,05%; (10-7. 1) А, ПГ±0,1%
(0. 750) В; (0. 7,5) А; КТ 0,5
0,01 пФ. 100 мкФ Цвых=500 В;
Ямах=500 МОм;
Д=±1 %
Сведения о методах измерений
Методика измерений приведена в документах: «Датчики-измерители уровня РИС 121 У. Руководство по эксплуатации РИЮУ.407722.019 РЭ», «Датчики-измерители уровня РИС 121УИ. Руководство по эксплуатации РИЮУ.407722.020 РЭ».
Нормативные документы, устанавливающие требования к датчикам-измерителям уровня РИС 121У
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
РИЮУ.407722.019 ТУ Датчики-измерители уровня РИС 121У. Технические условия
Лист № 6 Всего листов 6
Рекомендации к применению
– осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
