Содержание

разъединители рво, разъединителей РЛНД. РЛК. РВЗ. рвфз. высоковольтное

Главная » Продукция » Высоковольтное оборудование » Разъединители

РВО, РВК, РВР, РВП, РВ, РВЗ, РВФ, РВФЗ, РЛНД, РЛНДС, РЛК

Служат для создания видимого разрыва линии электропередачи, отделяющего выведенное из работы оборудование от токопроводящих частей, находящихся под напряжением. Это необходимо, например, при выводе оборудования в ремонт в целях безопасного производства работ.
Разъединители не имеют дугогасительных устройств и поэтому предназначаются, главным образом, для включения и отключения электрических цепей находящихся под напряжением или без напряжения.
Устройства различают по:
  • роду установки:
    – для внутренней установки
    – для наружной установки
  • напряжению (6, 10кВ)
  • току (400, 630А и более)
  • исполнению:
    – однополюсные;
    – трехполюсные;
    – трехполюсные с заземляющими ножами

ИСПОЛЬЗУЮТСЯ:
  • в целях визуализации подключения и отключения, и реального разрыва предварительно обесточенных участков электрической цепи, для безопасного ремонта оборудования вмонтированного в сеть линий электропередачи;
  • для разрыва электрических цепей работающих под небольшим напряжением, где исключена возможность возникновения разрядной дуги между контактными ножами;
  • для заземления предварительно отключенных участков, при использовании стационарных заземлителей.
Устройства рассчитаны для работы в сетях переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ.

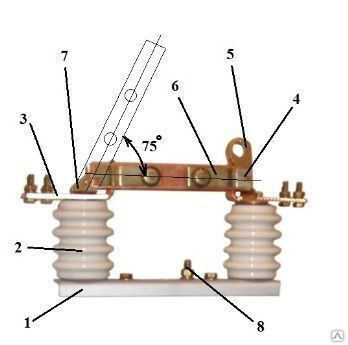

ОДНОПОЛЮСНЫЕ – типа РВО, РВК, РВР, РВП
Р – разъединитель;
В – для внутренней установки;
О – однополюсный;
Р – вертикально-рубящего типа;
К – токоведущая система коробчатого сечения;
П – поступательное движение главных ножей
Выпускаются на токи до 600 А. Числа в наименовании означают напряжение (кВ) и ток (А). Нож поворачивается на угол до 100 и в отключенном положении удерживается только собственным весом. Угол поворота ножа фиксируется ограничителем. Для этой же серии на 1000 А ради уменьшения усилий выдергивания ножа введен промежуточный вал.


Однополюсные
Марка Стойкость, кА Размеры, мм Масса, кг
Электродинамическая (амплитуда) Термическая Длина Ширина Высота
РВO-10/400 41 16 468 72 156/429 5,9
РВО-10/630 52 20 468 72 160/433 6,3
РВ О-10/1000 100 40 480 92 163/440 11
РЛВОМ-10/1000 100 40 486 380 199/460 14. ..17
РВ К-10/2000 85 31,5 560 350 280/500 26
РВР(З)-10/2500 125 45 1050 470 318/545 65
РВР(З)-10/4000 200 71 610/1050 470 318/545 65
РВР(3)-20/6300 260 100 910/1400 700 680/1050 222
РВР(3)-20/8000 320 125 1400 700 680/1050 238
РВП(3)-20/12500 490 180 1600 820 857 625
Р В К-3 5/2000 115 45 980 700 550/1010 74

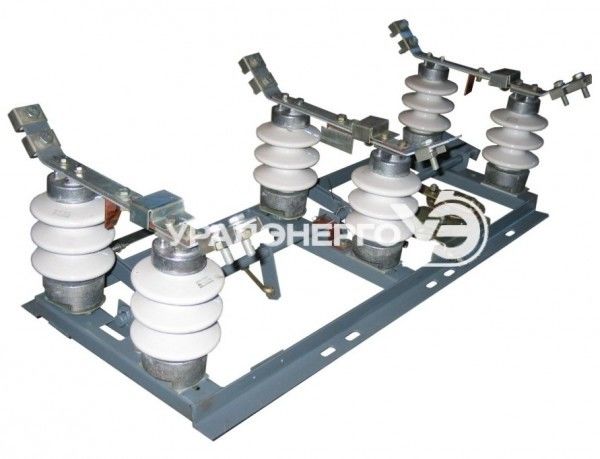

ТРЕХПОЛЮСНЫЕ – типа РВ, РВЗ, РВФ и РВФЗ представляют собой три токопровода, смонтированных на одной раме с общим валом, тягами и приводным рычагом.

РВФЗ – условное обозначение:
Ф – фигурный; З – с заземляющими ножами.

Токопровод состоит из двух неподвижных контактов и соединяющих их подвижного ножа. Нож удерживается во включенном положении за счет тяг и вала. Вращая вал посредством привода типа ПР-П (переднего присоединения) или типа ПР (10 – заднего присоединения; 11 – переднего присоединения), производят включение или отключение подвижных ножей. Приборы устанавливаются в сетях переменного тока частоты 50 Гц напряжением 6 и 10 кВ.



Марка Вариант расположения заземляющих ножей Вариант расположения проходных изоляторов Габаритные размеры, мм, не более Масса, кг, не более
L H B
РВ 10/1000 У3 - I вар.
– без проходных изоляторов.
654 199 472 28
РВ 10/630 У3 182 464 25
РВЗ 10/1000 I У3 I вар. – заземляющие ножи со стороны разъемных контактов рвз I вар. – без проходных изоляторов. 704 197 622 30
РВЗ 10/630 I У3 186 589 28
РВЗ 10/1000 II У3 II вар. – зазем- ляющие ножи со стороны шарнирных контактов I вар. – без проходных изоляторов. 197 622 30
РВЗ 10/630 II У3 186 589 28
РВЗ 10/1000 III У3 III вар. – зазем- ляющие ножи с двух сторон I вар. – без проходных изоляторов. 744 197 745 33
РВЗ 10/630 III У3 186 713 31
РВФ 10/1000 II У3 - II вар. – проходные изоляторы со стороны шарнирных контактов. 722 202 437 34
РВФ 10/630 II У3 32
РВФ 10/1000 III У3 - III вар. – проходные изоляторы со стороны разъемных контактов. 437 34
РВФ 10/630 III У3 32
РВФ 10/1000 IV У3 - IV вар. – проходные изоляторы с двух сторон 406 39
РВФ 10/630 IV У3 37
Р В Ф З 10/1000 I-II У3 I вар. – заземляющие ножи со стороны разъемных контактов II вар. – проходные изоляторы со стороны шарнирных контактов. 199 649 39
Р В Ф З 10/630 I-II У3 35
Р В Ф З 10/1000 II-II У3 II вар. – заземляющие ножи со стороны шарнирных контактов II вар. – проходные изоляторы со стороны шарнирных контактов. 39
Р В Ф З 10/630 II-II У3 35

Вариант расположения заземляющих ножей:
I – со стороны разъемных контактов;
II – со стороны шарнирных контактов;
III – c двух сторон.

Вариант расположения проходных изоляторов:
II – со стороны шарнирных контактов;
III – со стороны разъемных контактов;
IV – с двух сторон


Внешние, техногенные воздействия окружающей среды, природно-климатические условия эксплуатации, накладывают определенные требования на конструкцию разъединителя. К основным требованиям относят: наличие достаточной изоляции в условиях загрязненной и влажной среды, и механическая прочность при обледенении контактных пар, чаще с использованием встроенных, ломающих лед устройств.

Расшифровка аббревиатуры в обозначениях марки:

  • Д – двухколонковый;
  • 3 – с заземляющими ножами;
  • Л – линейный;
  • Н – наружной установки;
  • О – однополюсный;
  • Р – разъединитель.

Разъединители наружной установки горизонтально-поворотного типа серии Р Л Н Д используются:
  • в целях визуализации подключения/отключения, и реального разрыва предварительно обесточенных участков электрической цепи, для безопасности работ в сетях высоковольтных линий электропередачи;
  • для разрыва электрических цепей работающих под небольшим напряжением, где исключена возможность возникновения разрядной дуги между контактными ножами;
  • для заземления предварительно отключенных участков, при использовании стационарных заземлителей.
Для данных типов, номинальным напряжением является 10 кВ, но при необходимости разъединители рлнд могут работать до 750 кВ.

Конструктивно РЛНД имеет один или два стационарных заземлителя. Размыкание соединения главного и заземляющего контуров осуществляется через ламельные контакты, давление в которых создается пружинами.

Управление осуществляется ручными приводами типа ПРН(З)-10УХЛ1 или приводами типа ПР-2БУХЛ1

Характеристики разъединителей рлнд

Наименование и тип Характеристики
Ток термо-стойкости, кА Предельный сквозной ток, кА Масса, кг Комплектующий привод, тип
с подвижным контактным выводом на поворотной колонке без заземлителей
Р Л Н Д-10Б/630 УХЛ1 12,5 31,5 31 ПРГ-2УХЛ1
Р Л Н Д-10Б/315Н Т1 10 25 30 ПРГ-2Т1
Р Л Н Д-10Б/630Н Т1 12,5 31,5 31 – // -
Р Л Н Д-10Б/400Н УХЛ1 10 25 35 ПРГ-2УХЛ1
Р Л Н Д-10. IV/400Н УХЛ1 10 25 28 – // -
с подвижным контактным выводом на поворотной колонке и с одним заземлителем со стороны поворотной колонки
Р Л Н Д.1 -10Б/315Н Т1 10 25 39 ПРГ-2БТ1
Р Л Н Д.1 -10Б/630Н Т1 12,5 31,5 40 ПРГ-2БТ1
Р Л Н Д.1 -10Б/400Н УХЛ1 10 25 39 ПРГ-2БУХЛ1
Р Л Н Д. 1 -10.IV/400Н УХЛ1 10 25 36 – // -
Р Л Н Д.1 -10Б/630 УХЛ1 12,5 31,5 40 – // -
с подвижным контактным выводом на поворотной колонке и с двумя заземлителями
Р Л Н Д.2-10Б/400Н УХЛ1 10 25 43 ПРГ-2БУХЛ1
Р Л Н Д.2-10. IV/400Н УХЛ1 10 25 40 – // -
Р Л Н Д. 2-10Б/630 УХЛ1 12,5 31,5 50 – // -

Наружной установки горизонтально-поворотного типа серии Р Л Н Д-I используются для:
  • визуализации подключения и отключения, и реального разрыва предварительно обесточенных участков электрической цепи, для безопасного ремонта оборудования вмонтированного в сеть линий электропередачи;
  • разрыва электрических цепей работающих под небольшим напряжением, где исключена возможность возникновения разрядной дуги между контактными ножами;
  • заземления предварительно отключенных участков, при использовании стационарных заземлителей.
Конструктивно изделие имеет один или два стационарных заземлителя. Размыкание соединения главного и заземляющего контуров осуществляется через ламельные контакты, давление в которых создается пружинами.

Р Л Н Д-I-10Б выполнен на фарфоровых изоляторах, Р Л Н Д-I-10.II и Р Л Н Д-I-10-.IV — на полимерных изоляторах (с трекингоэрозионностойким покрытием), имеющих высокие разрядные характеристики в загрязненном и увлажненном состоянии и механические характеристики, обеспечивающие надежную работу при сейсмических воздействиях до 9 баллов по шкале MSK-64.

РЛНД-I на 200 А управляются ручным приводом ПРНЗ-10УХЛ1, а на 400 А — ручным приводом типа ПРНЗ-10УХЛ1 или блочным ручным приводом ПР-2БУХЛ1. Приводы имеют механическую блокировку между главными ножами и заземлителями.

Наименование и тип Характеристики
Ток термостойкости, кА Предельный сквозной ток, кА Масса, кг Комплектующий привод, тип
с неподвижным контактным выводом на поворотной колонке без заземлителей
Р Л Н Д- I-10Б/400Н УХЛ1 10 25 33 ПРГ-2УХЛ1
Р Л Н Д- I-10. IV/400Н УХЛ1 10 25 23 – // -
Р Л Н Д- I-10Б/ 200 УХЛ1 6,3 15,75 30 ПРН-10МУ1
Р Л Н Д- I-10.IV/ 200 УХЛ1 6,3 15,75 20 – // -
Р Л Н Д- I-10/ 200 УХЛ1 6,3 15,75 30 – // -
Р Л Н Д- I-10/ 400 УХЛ1 10 25 30 ПРГ-2УХЛ1
с неподвижным контактным выводом на поворотной колонке и с одним заземлителем со стороны поворотной колонки
Р Л Н Д- I. 1-10Б/400Н УХЛ1 10 25 39 ПРГ-2БУХЛ1
Р Л Н Д- I.1-10.IV/400Н УХЛ1 10 25 34 – // -
Р Л Н Д- I.1-10Б/ 200 УХЛ1 6,3 15,75 43 ПРН3-10УХЛ1
Р Л Н Д- I.1-10.IV/ 200 УХЛ1 6,3 15,75 34 – // -
Р Л Н Д- I.1-10/ 200 УХЛ1 6,3 15,75 34 – // -
Р Л Н Д- I. 1-10/400 УХЛ1 10 25 39 ПРГ-2БУХЛ1
с неподвижным контактным выводом на поворотной колонке и с двумя заземлителями
Р Л Н Д- I.2-10Б/400Н УХЛ1 10 25 39 ПРГ-2БУХЛ1
Р Л Н Д- I.2-10. IV/400Н УХЛ1 10 25 38 – // -
Р Л Н Д- I.2-1 0Б/200 УХЛ1 6,3 15,75 43 ПРНЗ-10УХЛ1
Р Л Н Д- I. 2-1 0. IV/200 УХЛ1 6,3 15,75 38 – // -
Р Л Н Д- I.2-1 0/200 УХЛ1 6,3 15,75 38 – // -
Р Л Н Д- I.2-1 0/400 УХЛ1 10 25 39 ПРГ-2БУХЛ1

РЛНДС-I-10.IV/400УХЛ1

РЛНДС специального исполнения предназначены для включения и отключения под напряжением обесточенных участков цепи высокого напряжения, а также заземления отключенных участков стационарными заземлителями посредством двигательного или ручного оперирования главными ножами и ручного — заземлителями.

Выполнен в виде трехполюсного (на одной раме) аппарата горизонтально-поворотного типа, каждый полюс имеет один поворотный и один неподвижный изоляторы, на которых расположена контактная система.
Может иметь один стационарный заземлитель (типоисполнение РЛНДС-I.1-10.IV/400УХЛ1) или два заземлителя (РЛНДС-I.2-10/IV/400УХЛ1), выполнен на базе хорошо зарекомендовавшего себя в эксплуатации изделия серии РЛНД-I-10.
Разъемые соединения главного и заземляющего контуров выполнены в виде медных ламельных контактов, контактное нажатие в которых создается пружинами. На концах главных ножей установлены противогололедные кожухи, надежно защищающие разъемный контакт от гололеда.
Главный токоведущий контур выполнен из луженых медных деталей. Все части выполнены из черных металлов, имея стойкое антикоррозийное покрытие, в т.ч. горячий, термодиффузионный цинк.
Установлены полимерные изоляторы с трекингостойким покрытием, имеющие высокие разрядные характеристики в загрязненном и увлажненном состоянии и механические характеристики, обеспечивающие надежную работу при сейсмических воздействиях до 9 баллов по шкале MSK-64.

Для двигательного управления главными ножами, применяется электродвигательный привод ПД14-УХЛ1. Блок управления может быть расположен в любом удобном для эксплуатации месте.
Для ручного управления главными ножами и заземлителями используются приводы серии ПР-2. Имеется механическая блокировка между главными ножами и заземлителями.

Наименование и тип Характеристики
Ток термостойкости, кА Предельный сквозной ток, кА Масса, кг Комплектующий привод, тип
Работоспособен при гололеде 22 мм, позволяет двигательное оперирование главными ножами
РЛНДС- I. 1-10.IV/400 УХЛ1 10 25 42 Блок приводов (ПДГ-9УХЛ1 и ПР-2УХЛ1) или ПР-2БУХЛ1
РЛНДС- I.2-10. IV/400Н УХЛ1 10 25 42 Блок приводов (ПДГ-9УХЛ1 и ПР-2УХЛ1) или ПР-2БУХЛ1

РЛК

Предназначен для включения и отключения обесточенных участков электрической цепи, находящейся под напряжением, заземления отключенных участков при помощи заземлителей (при их наличии), а также отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий.
Оборудование специального назначения РЛКВ-С-10.IV/400УХЛ1 (с дугогасительной системой) предназначены для включения и отключения обесточенных участков электрической цепи, находящихся под напряжением, заземления отключенных участков при помощи заземлителей (при их наличии), а также для отключения токов нагрузки до 50 А, токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий до 10 А.

Преимущества РЛК:

  • Качающегося типа.
  • Рама повышенной жесткости.
  • Изоляция выполнена с использованием полимерной изоляции с оболочкой из кремний-органической резины. Изоляция имеет IV степень загрязнения ГОСТ 9920 (удельная проводимость слоя загрязнения не менее 30мкСм).
  • Основания подвижных колонок выполнены в виде пары: ось из нержавеющей стали втулка из полиамида, что не требует смазки в процессе всего срока эксплуатации — 30 лет.
  • Жесткая связь между подвижными колонками всех полюсов (3-х или 2-х) для управления главными ножами, а также между заземлителями.
  • Все стальные части, в том числе и крепеж, имеют стойкое антикоррозионное покрытие горячим и термодиффузионным цинком на весь срок службы.
  • На каждом полюсе установлены дополнительные неподвижные изоляторы со стороны подвода питающей линии, что не требует в период монтажа устанавливать дополнительные изоляторы и изготавливать кронштейны для них, как это было при установке РЛНД-10. Таким образом, крепление подводящих проводов с обеих сторон производиться к контактным выводам, установленным на неподвижных изоляторах, что исключает перехлестывание проводов и их излом, как это наблюдалось при работе РЛНД-10.
  • Токоведущая часть главного контура выполнена из меди с покрытием гальваническим оловом, что исключает окисление контактов в разъемном контакте и неподвижных соединениях. Токоведущая часть между контактом, установленным на подвижном изоляторе, и дополнительным неподвижном изолятором (со стороны подвода питания) выполнена в виде набора эластичных медных лент, покрытых гальваническим оловом.
  • Разъемный контакт заземлителя выполнен в виде пальцев, изготовленных из бериллиевой бронзы с покрытием оловом. Контактное давление обеспечивается за счет упругих свойств материала пальцев, что обеспечивает стабильное контактное давление на весь период эксплуатации без регулировок.
  • Вращение заземлителя происходит также в поворотных основаниях, выполненных в виде пары: ось из нержавеющей стали полиамидная втулка.
  • Управление контактным давлением, в разъемном контакте токоведущего контура, обеспечивается с помощью пластичных пружин, выполненных из пружинной стали с покрытием термодиффузионным цинком, что обеспечивает стабильность контактного давления на весь срок службы без регулировок.
  • Разъединение производится приводом с вертикальным движением рукояток, при этом в рабочем состоянии рукоятки управления находятся под кожухом, закрываемым на замок.
  • Связь между изделием и приводом выполнена из стабильной трубы, покрытой горячим цинком с установленными на обоих концах шарнирами с вкладышем, залитым в полиамиде, что не требует смазки на весь период эксплуатации.
  • Контактные части разъемных контактов, как главного, так и заземляющего контура защищены кожухами, что обеспечивает работоспособность при толщине корки льда до: 20 мм — для агрегатов общего назначения, 10 мм — для специального назначения.
  • Включение, как главных ножей, так и заземлителей, производиться в контакты, установленные на неподвижных изоляторах, до упора.
  • Отсутствует люфт при управлении приводом ввиду отсутствия промежуточных кинематических звеньев.
  • Вращение валов управления происходит во втулках, выполненных из полиамида, что также не требует смазки на весь срок службы.
  • В комплект поставки входят кронштейны для возможности установки на опоре, как в горизонтальной, так и в вертикальной плоскости, привод с кронштейнов для крепления к опоре, соединительные тяги «разъединитель привод» для различной высоты установки (6200 мм, 6500 мм, 6800 мм).
Наименование и тип Характеристики
Ток термостойкости, кА Предельный сквозной ток, кА Масса, кг Комплектующий привод, тип
качающегося типа
РЛК -10. IV/400 УХЛ1 10 25 37 ПР-00-7УХЛ1
РЛКВ-10. IV/400 УХЛ1 10 25 37,1 ПР-03-7УХЛ1
РЛК.1а-10. IV/400 УХЛ1 10 25 41,7 ПР-01-7УХЛ1
РЛКВ.1а-10. IV/400 УХЛ1 10 25 41,8 ПР-04-7УХЛ1
РЛК.1б-10. IV/400 УХЛ1 10 25 49 ПР-01-7УХЛ1
РЛКВ. 1б-10. IV/400 УХЛ1 10 25 49,1 ПР-06-7УХЛ1
РЛК.2-10. IV/400 УХЛ1 10 25 55,1 ПР-02-7УХЛ1
РЛКВ.2-10. IV/400 УХЛ1 10 25 55,2 ПР-05-7УХЛ1
качающегося типа повышенной коммутационной способности / ток отключения, нагрузки 50 А cos(n)=0,7; индуктивный и емкостной 10 А cos(n)=0,15
РЛКВ-С-10. IV/400 УХЛ1 10 25 44,3 ПР-03-7УХЛ1
РЛКВ. 1а-С-10. IV/400 УХЛ1 10 25 49,8 ПР-04-7УХЛ1
РЛКВ.1б-С-10. IV/400 УХЛ1 10 25 57,1 ПР-06-7УХЛ1
РЛКВ.2-С-10. IV/400 УХЛ1 10 25 62,9 ПР-05-7УХЛ1

Обозначения для типа РЛКВ:
В – вертикальной установки;
1а – заземлитель со стороны неподвижного контакта;
1б – заземлитель со стороны подвижного контакта;
2 – заземлители с двух сторон.

их применение и характеристики, расшифровка аббревиатуры

by Realist

Основы электротехники

На отечественном рынке электротехнических приборов РЛНД 10 появились не так давно. Но это не помешало им обрести отличную популярность и доверие множества пользователей.

В чём же заключается секрет подобной хорошей славы данной электротехнической продукции? Всё очень просто!

РЛНД 10 сумели отличиться отличным качеством производства, долгими сроками эксплуатации и надёжной работой. К тому же их стоимость остаётся весьма оптимальной и низкой, по сравнению со многими другими дорогостоящими моделями.

Содержание статьи

  • 1 Применение разъединителей РЛНД
  • 2 Физические характеристики РЛНД 10
  • 3 Расшифровка

Применение разъединителей РЛНД

Разъединители РЛНД 10 применяются в самых разнообразных целях и сферах электротехнической отрасли. Чаще всего они служат:

  • для замыкания или включения участков электрической цепочки под напряжением при отсутствии постоянного нагрузочного тока;
  • для заземления отключенных частей электрической цепи с помощью поставляемых заземлителей;
  • для обеспечения безопасных и качественных работ по обслуживанию электрической техники;
  • для мгновенного прерывания электрического тока холостого хода в трансформаторах или прочем оборудовании по преобразованию электрической энергии.

Модель под номерным обозначением 10 работает исключительно в ручном режиме и служит для быстрого управления главными и заземляющими ножами разъединителей.

На современном рынке электрической техники самыми популярными моделями разъединителей считаются:

  • разъединитель РЛНД-1-10/400 У1;
  • разъединитель РЛНД-1-10/200 У1;
  • разъединитель РЛНД-1-10/630 У1.

Главным преимуществом подобных электротехнических инструментов является поддержка работы в самых разнообразных географическо-климатических условиях. Они могут применяться практически везде и всегда.

Основные характеристики применения:

  • разъединители РЛНД 10 могут применятся в местностях с температурой воздуха от минус 60 до плюс 40 градусов за Цельсием, что делает их универсальным решением для любых регионов и любой географической местности;
  • подобные приборы могут устанавливаться и беспроблемно функционировать на объектах с высотой до 1000 метров над уровнем моря;
  • полноценная работа разъединителей продолжается даже при аномальных климатических условиях, например, при быстром ветре со скоростью до 40 метров в секунду без гололёда;
  • в случае с гололёдом, допустимая скорость ветра, которую сможет выдержать разъединитель снижается до 15 метров в секунду;
  • также он может функционировать под 10 миллиметровой коркой льда, что является заметным преимуществом.

Технические особенности разъединителей:

  • номинальный ток, А – 200, 400, 630;
  • допустимое напряжение – 12 кВ;
  • номинальное напряжение – 10 кВ;
  • длина пути утечки внешней изоляции – 0,3.

В комплекте устройства поставляется:

  • разъединитель;
  • привод;
  • различные запасные элементы для самостоятельного ремонта и обслуживания прибора;
  • технический паспорт с инструкцией по эксплуатации.

Также производители продают вместе с разъединителем оперативную штангу для удобной регулировки и управления прибором. Наличия блок замков в комплекте не предусмотрено.

Вместе с РЛНД 10 производитель предлагает покупателю 5-годовую гарантию, которая начинается с момента ввода в эксплуатацию.

Физические характеристики РЛНД 10

РЛНД 10 предлагается в виде рамы, на которой размещается подвижная либо неподвижная контактная система, которая отвечает за отключение или включение электрического тока и заземление контактных ножей, а также ручной привод ПР.

Чаще всего современные производители подобной продукции устанавливают её на столбах перед трансформаторными станциями с воздушным вводом. Нередко можно встретить их в составе ячеек КСО.

Перед тем как совершить выбор разъединителя, очень важно обратить внимание на такие важные особенности как, конструкция его рамы и привода. Очень часто эти элементы могут быть некачественными, так как при их производстве может использоваться некачественный метал с небольшой толщиной, значительно сокращающий эксплуатационные сроки прибора. Именно поэтому перед покупкой РЛНД 10 стоит обращать внимание на его прочность и надёжность, ведь, в противном случае — это может привести к быстрому износу и деформации прибора.

Изоляционная сфера РЛНД 10 состоит из 4-6 специальных изоляционных элементов, половина которых размещается на рычагах, а остальная половина на швеллерах.

Расшифровка

Аббревиатура РЛНД имеет свою характерную расшифровку. Каждая буква является кратким сокращением соответствующего слова:

  • Р-разъединитель;
  • Л-линейный;
  • Н-наружной установки;
  • Д-двухколонковый.

Остальные элементы в названии отвечают за количество заземлителей, степень усиленного исполнения, номинальный ток, климатическое исполнение и номинальные показатели напряжения.

Технические характеристики разъединителей 110-500 кВ

Електроенергетика мережi, обладнання

Деталі
Категорія: Оборудование
  • розєднувач

Технические характеристики разъединителей 110-500 кВ наружной установки

Тип оборудования

Стойкость, кА

Размеры, см

Lyr, см



Масса, кг

электро-
динамическая (амплитуда)

термиче
ская

L

В

Н

Тип привода

РЛНДМ(С)-1-10/200

20

8

47

123

28

22,5

ПРНЗ-10

57

РЛНД-10/400

25

10

44

117

41

22,5

ПРН-10М

58

РЛНД-10/400

25

10

57

125

41

22,5

ПРНЗ-10

65

РЛНД-10У/400

25

10

57

125

53

30

ПРНЗ-10

82

РЛНД-2-10/400

25

10

68

125

41

22,5

ПРНЗ-2-10

72

РЛНД-2-10У/400

25

10

68

125

53

30

ПРНЗ-2-10

89

РЛНД-10/630

35,5

12,5

44

117

41

22,5

ПРН-10М

59

РЛНД-1-10/630

35,5

12,5

47

125

41

22,5

ПРНЗ-10

66

РЛНД-2-10/630

35,5

12,5

68

125

41

22,5

ПРНЗ-2-10

73

РЛНДА-1-10/630

35,5

12,5

47

125

41

22,5

ПРНЗ-10

60

РОН-10К/5000

180

71

67

40

54(85)

22,5

ПЧН

105

РДЗ-35/1000

63

25

76

237

77

70

ПР-2, ПР-90, ПВ-20

62

РНД(3)-35/1000

63

25

70/104

240

72

75

ПР-2, ПР-90, ПВ-20

85

РНД(3)-3 5Б/1 000

63

25

70/104

240

72

75

ПР-2, ПР-90, ПВ-20

88

РНД(3)-35У/1000

63

25

92/128

240

82

110

ПР-2, ПР-90, ПВ-20

164

РДЗ-З 5/2000

80

31,5

77

237

87

75

ПР-2

69

РНД(3)-3 5/2000

80

31,5

92/117

240

87

75

ПВ-20, ПРИ-110В

211

РНД(3)-35Б/2000

80

31,5

92/117

240

87

75

ПВ-20, ПРИ-110В

218

РНД(3)-35У/2000

80

31,5

92/117

240

114

110

ПВ-20, ПРИ-110В

185

РДЗ-35/3200

125

50

84

237

91

75

ПР-2, ПР-90

71

РНД(3)-3 5/3200

125

50

116

240

81

75

ПР-2, ПР-90, ПВ-20

262

РНД(З)-110/1000

80

31,5

152/308

400

140

190

ПДН-1, ПР-90, ПРИ-110В

254

РНД(3)-110Б/1 000

80

31,5

152/308

400

140

190

ПДН-1, ПР-90, ПРИ-110В

254

РНД(3)-110У/1000

80

31,5

165/246

400

204

190

ПДН-1, ПР-90, ПРН-110В

501

РНД(З)-110/2000

100

40

158/197

400

157

223

ПДН-1, ПР-90, ПРН-110В

374

РНД(3)-110У/2000

100

40

165/246

420

207

313

ПДН-1, ПР-90, ПРН-110В

530

РНД(3)-110/3200

125

50

172/200

120

163

223

ПДН-1, ПР-90, ПРН-110В

460

РНД(З)-150/1 000

100

40

205/255

520

205

285

ПДН-1, ПР-180

510

РНД(З)-150/2000

100

40

205/255

520

208

285

ПДН-1, ПР-180

525

РНД(3)-150/3200

112

45

205/261

520

208

285

ПДН-1, ПР-180

505

РНД (3)-220/1 000

100

40

300/337

660

265

413

ПДН-1, ПР-180

700

РДЗ-220/1000

100

40

300/353

660

259

380

ПУ-5, ПД-5

524

РДЗ-220/2000

100

40

300/353

660

270

380

ПУ-5, ПД-5

542

РНД(3)-220/2000

100

40

300/353

660

267

413

ПДН-1

744

РНД(3)-220У/2000

100

40

373/398

660

410

641

ПДН-1

1525

РДЗ-220/3200

125

50

300/353

660

270

380

ПУ-5, ПД-5

564

РНД(3)-220/3200

125

50

274

660

275

395

ПДН-1

900

РНД(3)-330/3200

160

63

476

500

430

618

ПДН-1

3154

РНД(3)-330У/3200

160

63

476

500

540

808

ПДН-1

4048

РП-330/3200

160

63

1000

1800

286

609

ПД-2

3330

РП-330Б/3200

160

63

1000

1800

3380

800

ПД-2

3480

РНД(3)-500/3200

160

63

596

710

540

808

ПДН-1

4160

РПД-500-1/3200

160

63

1050

2040

1125

800

ПДН-1

6060

РПД-500-2/3200

160

63

1050

2040

1125

800

ПДН-1

6100

РПД-500Б-1/3200

160

63

1150

2475

1350

1180

ПДН-1

4760

РПД-500Б-2/3200

160

63

1150

2475

1350

1180

ПДН-1

4800

РПД-750-1/3200

160

63

1350

3615

1460

1180

ПДН-1

9330

РПД-750-2/3200

160

63

1350

3615

1460

1180

ПДН-1

9370

РНВ(3)-750П/4000

160

63

1080

800

1269

1338

ПДН-1

8769

РТЗ-1150/4000

100

40

2500

11400

1310

1800

ПДН-1

13 370

Примечания: 1. Обозначение типа разъединителя: буквенная часть – Р – разъединитель, В – внутренней установки или вертикальный (типа РНВ), Н – наружной установки, Л – линейный, О – однополюсный, Д – с двумя опорными колонками или с двухлучевой изоляционной гирляндой (для подвесных), 3 – с заземляющим ножом, К – коробчатого профиля, Ф – фигурное исполнение (с проходным изолятором), С – со стеклянной изоляцией, М – модернизированный или (для РЛНДМ) с медным ножом, А – с алюминиевым ножом, П – с рычажной передачей для уменьшения момента на валу привода или подвесного исполнения, У – усиленная изоляция (категория Б по ГОСТ 9920-75), Б – наличие механической блокировки (для разъединителей подвесного исполнения – усиленная изоляция), буква в скобках означает возможность вариантов исполнения; цифровая часть – номинальное напряжение, кВ, и (после косой) номинальный ток, А; 1 и 2 – количество заземляющих ножей или (для подвесных разъединителей) вид тросовой системы управления: 1 – прямая, 2 – Г-образная.
В скобках приведены размеры L для исполнения с заземляющими ножами и Я для отключённого положения вертикально-рубящего разъединителя.

  • Попередня
  • Наступна

Близьки публікації

  • Испытания разъединителей, отделителей и короткозамыкателей
  • Предотвращение аварий и отказов в работе оборудования
  • Приводы разъединителей 6, 10 кВ
  • Разъединители 6, 10 кВ
  • Разъединитель

Copyright © 2007 – 2022 Електроенергетика При цитуванні – посилання є обов`язковим (в інтернеті – активне гіперпосилання).

Наверх

Разъединители РВЗ – продукция компании «ВЛ Комплекс»

Назначение разъединителей РВЗ, РВ

Аббревиатура РВЗ расшифровывается, как: разъединитель внутренней установки, снабженный заземляющими ножами. Назначение данных высоковольтных устройств заключается в том, чтобы создавать видимый разрыв цепи, который призван повысить степень безопасности обслуживающего персонала. Разъединители РВЗ также используются для включения и выключения участков цепи, находящихся под высоким напряжением. Помимо этого, их эксплуатируют, для того чтобы включать и отключать зарядные токи кабельных, а также воздушных линий и ток холостого хода трансформаторов. Разъединитель – незаменимое устройство как в промышленных, так и в городских электросетях.

Устройство разъединителя РВЗ, РВ

Принципиально, конструкция разъединителя РВЗ практически ничем не отличается от РНЛД. У него также имеется рама, на которую устанавливаются остальные элементы, как то: рычаг, болт заземления, опорные изоляторы ИОР-10-3,75 УХЛ2, тяговые изоляторы ИТГР-10-7,5-65 УХЛ2, контактные ножи, контакты и др. Управление разъединителем осуществляется при помощи специального привода, который поставляется в комплекте с устройством. РВ отличается от РВЗ тем, что у него нет контактных ножей, которые могут быть размещены с обеих сторон, со стороны шарнирных контактов или же со стороны разъемных контактов.

Высоковольтные разъединители внутренней установки типа РВ, РВО, РВЗ, РВФЗ, РЛВО совместно с приводом ПР-10 предназначены:

  • Для включения и отключения под напряжением участков электрической цепи напряжением до 10 кВ при отсутствии нагрузочного тока, или для изменения схемы соединения
  • Для включения и отключения зарядных токов воздушных и кабельных линий, токов холостого хода трансформаторов и токов небольших нагрузок
  • Для безопасного производства работ на отключенном участке
  • Заземлители ЗР предназначены для заземления токоведущего контура при условии отсутствия напряжения и обеспечивает безопасное производство работ на отключенном участке электрической цепи.

По сравнению с аналогичными изделиями разъединители производства ОАО «НВА» обладают высокой надежностью. Сборно-сварная конструкция обеспечивает высокую надежность срабатывания блокировок, улучшения обслуживания и ремонта изделий. Все элементы контактной системы покрыты сплавом олово-висмут с блескообразующей добавкой.

Устанавливаются:

  • Непосредственно на строительных конструкциях
  • В наземных стационарных комплектных устройствах
  • Вводно-распределительные устройства жилых, общественных и промышленных зданий, шкафы и пункты распределительные, КТП, открытые подстанции, КРУ, КРУН и КСО, шкафы и ящики управления

Сфера использования разъединителей РВЗ, РВ

В отличие от разъединителей наружной установки, разъединители РВЗ используются в различных помещениях, например: в распределительных шкафах и шкафах управления, в металлических боксах без теплоизоляции, в кузовах специализированных автомобилей, под навесами и т. д. Номинальное напряжение сети, в которой используется разъединитель РВЗ, должно составлять 10 киловольт. Максимально напряжение может доходить до 12 киловольт.

Условия эксплуатации разъединителей РВЗ, РВ

Существует ряд условий, при которых должна проходить эксплуатация разъединителей РВЗ. При соблюдении этих условий можно с уверенностью рассчитывать на то, что устройство проработает весь срок, указанный в техническом руководстве. Далее рассмотрим вышеупомянутые условия:

  • Температура воздуха, при которой эксплуатируется разъединитель РВЗ, не должна быть не ниже минус 60°C и не выше плюс 45°C в помещении, которое лишено климат-контроля;
  • Высота установки разъединителя не может превышать 1000 метров над уровнем моря;
  • Разъединитель РВЗ необходимо защищать от попадания пыли, грязи и воды;
  • Окружающая среда должна быть невзрывоопасной;
  • В атмосфере не должно быть токопроводящей пыли и агрессивных паров, которые при определенной концентрации могут привести к разрушению изоляции и металла.

Срок эксплуатации разъединителей РВЗ, РВ

Разъединители РВЗ, РВ представляют собой надежные приборы, которые изготавливаются из качественных материалов, обработанных покрытием, которое защищает оборудование от коррозии. Если регулярно проводить профилактические мероприятия и не забывать о плановых ремонтах устройств, то они могут прослужить до списания не менее 25-ти лет. Гарантийный срок работы на разъединители РВЗ обычно составляет не менее 2-х лет с момента сдачи оборудования в эксплуатацию.

Разъединитель РВЗ 10/400

Разъединители РВЗ-10/400 применяются внутри различных электроустановок: в шкафах управления, распределительных шкафах, работающих под напряжением до 10 кВ. Их предназначение – отключать участки цепи, находящиеся без нагрузки, создавая тем самым видимый разрыв на линии. Это необходимо для соблюдения безопасности работающего на отключенном участке персонала.

Обозначение разъединителей РВЗ-10/400

Аббревиатура РВЗ означает, что данный Р – разъединитель, предназначен для В – внутренней установки и оснащен З – заземляющими ножами, установленными на валу, закрепленном на раме разъединителя.

Следующие цифры показывают номинальное напряжение в киловольтах при котором может работать разъединитель – 10 кВ и номинальный ток, в амперах, который могут выдержать рабочие ножи контактной группы – 400А.
Климатическое исполнение этого разъединителя УХЛ2, он предназначен для работы как в умеренном – У, так и в холодном – ХЛ климате, при условии установки на площадках, где нет прямого попадания осадков – 2. Римская цифра I показывает, что заземляющие ножи разъединителя располагаются со стороны установки разъемных контактов.

Марка РВЗ-10/400
Напряжение, кВ 10
Номинальный ток, А 400
Количество полюсов 3
Масса, кг 30
Категория установки Внутренняя

Разъединитель РВЗ 10/630

Разъединители РВЗ-10/630 применяются внутри различных электроустановок: в шкафах управления, распределительных шкафах, работающих под напряжением до 10 кВ. Их предназначение – отключать участки цепи, находящиеся без нагрузки, создавая тем самым видимый разрыв на линии. Это необходимо для соблюдения безопасности работающего на отключенном участке персонала.

Обозначение разъединителей РВЗ-10/630

Аббревиатура РВЗ означает, что данный Р – разъединитель, предназначен для В – внутренней установки и оснащен З – заземляющими ножами, установленными на валу, закрепленном на раме разъединителя.

Следующие цифры показывают номинальное напряжение в киловольтах при котором может работать разъединитель – 10 кВ и номинальный ток, в амперах, который могут выдержать рабочие ножи контактной группы – 630А.

Климатическое исполнение этого разъединителя УХЛ2, он предназначен для работы как в умеренном – У, так и в холодном – ХЛ климате, при условии установки на площадках, где нет прямого попадания осадков – 2. Римская цифра I показывает, что заземляющие ножи разъединителя располагаются со стороны установки разъемных контактов.

Марка РВЗ-10/630
Напряжение, кВ 10
Номинальный ток, А 630
Масса, кг 40
Категория установки Внутренняя

Разъединитель РВЗ 10/1000

Разъединители РВЗ-10/1000 применяются внутри различных электроустановок: в шкафах управления, распределительных шкафах, работающих под напряжением до 10 кВ. Их предназначение – отключать участки цепи, находящиеся без нагрузки, создавая тем самым видимый разрыв на линии. Это необходимо для соблюдения безопасности работающего на отключенном участке персонала.

Обозначение разъединителей РВЗ-10/1000

Аббревиатура РВЗ означает, что данный Р – разъединитель, предназначен для В – внутренней установки и оснащен З – заземляющими ножами, установленными на валу, закрепленном на раме разъединителя.

Следующие цифры показывают номинальное напряжение в киловольтах при котором может работать разъединитель – 10 кВ и номинальный ток, в амперах, который могут выдержать рабочие ножи контактной группы – 1000А.

Климатическое исполнение этого разъединителя УХЛ2, он предназначен для работы как в умеренном – У, так и в холодном – ХЛ климате, при условии установки на площадках, где нет прямого попадания осадков – 2. Римская цифра I показывает, что заземляющие ножи разъединителя располагаются со стороны установки разъемных контактов.

Марка РВЗ-10/1000
Напряжение, кВ 10
Номинальный ток, А 1000
Масса, кг 40
Категория установки Внутренняя

Разъединитель РЛНД

РАЗЪЕДИНИТЕЛИ  РЛНД

Разъединители РЛНД обеспечивают качественную бесперебойную работу линии электропередач и идеально отвечают своему назначению по переключению тока холостого хода, переключения обесточенных участков цепи под напряжением и создания разрыва для того, чтобы обслуживание участков было безопасным.

Ножи заземления, контакты и другие элементы разъединителей РЛНД изготовлены из материалов, обеспечивающих качественные свойства заземления, надёжное фиксированное отключение для повышенной безопасности и прочую функциональность разъединителя

Разъединители РЛНД предназначены:                             Привод ПРНЗ-10 У1 для РЛНД

  • для создания видимого разрыва электрической цепи с целью обеспечения безопасного обслуживания электротехнического оборудования;
  • для включения и отключения под напряжением обесточенных участков цепи высокого напряжения;
  • заземления отключенных участков при помощи стационарных заземлителей;
  • для отключения и включения тока холостого хода трансформаторов;

Привод ПРНЗ-10 предназначен для ручного включения и отключения главных и заземляющих ножей разъединителей.
Условия эксплуатации разъединителей РЛНД

  • Высота над уровнем моря не более 1000 м.
  • Температура окружающего воздуха от минус 60 до 40°С.
  • Скорость ветра при гололеде не более 15 м/с.
  • Скорость ветра при отсутствии гололеда не более 40 м/с.
  • Толщина корки льда до 10 мм.
  • Требования техники безопасности по ГОСТ 12.2.007.3-75.
  • Разъединители соответствуют ТУ 659 РК-000100-33-11-2000. ТУ 659 РК-000100-33-11-2000

Расшифровка маркировки:
РЛНД – разъединитель линейный наружной установки, двухколонковый
М – медные ножи
1, 2 – количество заземляющих ножей
10 – номинальное напряжение, кВ
Б – усиленное исполнение изоляции
200, 400, 630 – номинальный ток, А
У1 – климатическое исполнение и категория размещения по ГОСТ 15150-69
Разъединитель представляет собой двухполюсный или трёхполюсный аппарат, каждый полюс которого имеет одну неподвижную и одну подвижную колонки, с разворотом главных ножей в горизонтальной плоскости. Привод разъединителя выполнен так, что исключает возможность оперирования заземлителем, пока не отключены ножи главного контура. В корпусе привода предусмотрены отверстия для установки блок – замка.
Изоляция разъединителя состоит из четырех или шести изоляторов, два или три из которых устанавливаются на рычагах, а остальные на швеллерах. На верхних фланцах изоляторов разъединителя установлена токоведущая система, выполненная в виде двух контактных ножей. Общий вид, габаритные, установочные и присоединительные размеры разъединителей приведены на рис. 1.
Технические характеристики разъединителей РЛНД.
Основные технические данные разъединителей РЛНД-1-10-200 У1, РЛНД-1-10-400 У1, РЛНД-1-10-630 У1 приведены в таблице:


Наименование параметра

Значение параметра для типов разъединителей

РЛНД-1-10-200 У1

РЛНД-1-10-400 У1

РЛНД-1-10-630 У1

Номинальное напряжение, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальный ток, А

200

400

630

Ток электродинамической стойкости, кА

25

25

25

Ток термической стойкости, кА

10

10

10

Время протекания тока термической стойкости, с:
– для главных ножей
– для ножей заземления

4
1

Установленный ресурс по механической прочности, циклов ВО

10 000

Длина пути утечки внешней изоляции, см, не менее

30

Допустимое тяжение проводов, прикладываемое к неподвижным изоляторам, Н, не более

200

Масса трехполюсного разъединителя, кг:
без заземлителей
с одним заземлителем
с двумя заземлителями


30
39


31
40



39
43

Наименование параметра

Значение параметра

Номинальное напряжение, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальный ток, А

400

Ток электродинамической стойкости, кА

25

Ток термической стойкости, кА

10

Время протекания тока термической стойкости, с:
– для главных ножей
– для ножей заземления


4
1

Установленный ресурс по механической прочности, циклов ВО

10 000

Длина пути утечки внешней изоляции, см, не менее

30

Допустимое тяжение проводов, прикладываемое к неподвижным изоляторам, Н, не более

200

Масса трехполюсного разъединителя, кг:

50

Общий вид, габаритные, установочные и присоединительные размеры разъединителей РЛНД-1-10-200 У1, РЛНД-1-10-400 У1, РЛНД-1-10-630 У1 с приводом и одним заземляющим ножом:


Обозначения: 1 – продольная тяга; 2 – рама; 3 – вал заземления; 4 – рычаг с валом; 5 – регулируемая тяга;
Общий вид, габаритные, установочные и присоединительные размеры разъединителей РЛНД-1-10-200 У1, РЛНД-1-10-400 У1, РЛНД-1-10-630 У1 с приводом:


Обозначения:
1 – изолятор;
2, 6 – контактные выводы;
3 – козырек;
4 – контактный нож;
5, 12 – разъемные контакты;
7 – заземлитель;
8 – рычаг;
9 – труба;
10 – блок-замок;
11 – контакт заземлителя
Примечание. Труба в поставку завода не входит!

В комплект поставки входят: разъединитель, привод разъединителя, запасные части и принадлежности согласно ведомости ЗИП, техническое описание и инструкция по эксплуатации, паспорт.

шины и литые диски газовое отопление в частном доме стоимость perchik купить гидроаккумулятор Наборы для макияжа

разъединители рво, разъединителей РЛНД. РЛК. РВЗ. рвфз. высоковольтное

На отечественном рынке электротехнических приборов РЛНД 10 появились не так давно. Но это не помешало им обрести отличную популярность и доверие множества пользователей.

В чём же заключается секрет подобной хорошей славы данной электротехнической продукции? Всё очень просто!

РЛНД 10 сумели отличиться отличным качеством производства, долгими сроками эксплуатации и надёжной работой. К тому же их стоимость остаётся весьма оптимальной и низкой, по сравнению со многими другими дорогостоящими моделями.

РВО, РВК, РВР, РВП, РВ, РВЗ, РВФ, РВФЗ, РЛНД, РЛНДС, РЛК

Служат для создания видимого разрыва линии электропередачи, отделяющего выведенное из работы оборудование от токопроводящих частей, находящихся под напряжением. Это необходимо, например, при выводе оборудования в ремонт в целях безопасного производства работ. Разъединители не имеют дугогасительных устройств и поэтому предназначаются, главным образом, для включения и отключения электрических цепей находящихся под напряжением или без напряжения. Устройства различают по:

  • роду установки: — для внутренней установки — для наружной установки
  • напряжению (6, 10кВ)
  • току (400, 630А и более)
  • исполнению: — однополюсные; — трехполюсные; — трехполюсные с заземляющими ножами

Для внутренней установки

ИСПОЛЬЗУЮТСЯ:

  • в целях визуализации подключения и отключения, и реального разрыва предварительно обесточенных участков электрической цепи, для безопасного ремонта оборудования вмонтированного в сеть линий электропередачи;
  • для разрыва электрических цепей работающих под небольшим напряжением, где исключена возможность возникновения разрядной дуги между контактными ножами;
  • для заземления предварительно отключенных участков, при использовании стационарных заземлителей.

Устройства рассчитаны для работы в сетях переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ.
ОДНОПОЛЮСНЫЕ — типа РВО, РВК, РВР, РВП Р

— разъединитель;
В
— для внутренней установки;
О
— однополюсный;
Р
— вертикально-рубящего типа;
К
— токоведущая система коробчатого сечения;
П
— поступательное движение главных ножей Выпускаются на токи до 600 А. Числа в наименовании означают напряжение (кВ) и ток (А). Нож поворачивается на угол до 100 и в отключенном положении удерживается только собственным весом. Угол поворота ножа фиксируется ограничителем. Для этой же серии на 1000 А ради уменьшения усилий выдергивания ножа введен промежуточный вал.

Однополюсные
МаркаСтойкость, кАРазмеры, ммМасса, кг
Электродинамическая (амплитуда)ТермическаяДлинаШиринаВысота
РВO-10/400411646872156/4295,9
РВО-10/630522046872160/4336,3
РВ О-10/10001004048092163/44011
РЛВОМ-10/100010040486380199/46014…17
РВ К-10/20008531,5560350280/50026
РВР(З)-10/2500125451050470318/54565
РВР(З)-10/400020071610/1050470318/54565
РВР(3)-20/6300260100910/1400700680/1050222
РВР(3)-20/80003201251400700680/1050238
РВП(3)-20/125004901801600820857625
Р В К-3 5/200011545980700550/101074

ТРЕХПОЛЮСНЫЕ — типа РВ, РВЗ, РВФ и РВФЗ представляют собой три токопровода, смонтированных на одной раме с общим валом, тягами и приводным рычагом.

РВФЗ — условное обозначение: Ф — фигурный; З — с заземляющими ножами.

Токопровод состоит из двух неподвижных контактов и соединяющих их подвижного ножа. Нож удерживается во включенном положении за счет тяг и вала. Вращая вал посредством привода типа ПР-П (переднего присоединения) или типа ПР (10 — заднего присоединения; 11 — переднего присоединения), производят включение или отключение подвижных ножей. Приборы устанавливаются в сетях переменного тока частоты 50 Гц напряжением 6 и 10 кВ.

МаркаВариант расположения заземляющих ножейВариант расположения проходных изоляторовГабаритные размеры, мм, не болееМасса, кг, не более
LHB
РВ 10/1000 У3I вар. – без проходных изоляторов.65419947228
РВ 10/630 У318246425
РВЗ 10/1000 I У3I вар. – заземляющие ножи со стороны разъемных контактов рвзI вар. – без проходных изоляторов.70419762230
РВЗ 10/630 I У318658928
РВЗ 10/1000 II У3II вар. – зазем- ляющие ножи со стороны шарнирных контактовI вар. – без проходных изоляторов.19762230
РВЗ 10/630 II У318658928
РВЗ 10/1000 III У3III вар. – зазем- ляющие ножи с двух сторонI вар. – без проходных изоляторов.74419774533
РВЗ 10/630 III У318671331
РВФ 10/1000 II У3II вар. – проходные изоляторы со стороны шарнирных контактов.72220243734
РВФ 10/630 II У332
РВФ 10/1000 III У3III вар. – проходные изоляторы со стороны разъемных контактов.43734
РВФ 10/630 III У332
РВФ 10/1000 IV У3IV вар. – проходные изоляторы с двух сторон40639
РВФ 10/630 IV У337
Р В Ф З 10/1000 I-II У3I вар. – заземляющие ножи со стороны разъемных контактовII вар. – проходные изоляторы со стороны шарнирных контактов.19964939
Р В Ф З 10/630 I-II У335
Р В Ф З 10/1000 II-II У3II вар. – заземляющие ножи со стороны шарнирных контактовII вар. – проходные изоляторы со стороны шарнирных контактов.39
Р В Ф З 10/630 II-II У335

Вариант расположения заземляющих ножей: I — со стороны разъемных контактов; II — со стороны шарнирных контактов; III — c двух сторон.
Вариант расположения проходных изоляторов: II — со стороны шарнирных контактов; III — со стороны разъемных контактов; IV — с двух сторон

Технические характеристики

Наименование параметровНорма
Разъединители общего назначенияРазъединители специального назначения
Номинальное напряжение, кВ10
Наибольшее рабочее напряжение, кВ12
Номинальный ток, А400
Номинальный кратковременный выдерживаемый ток (ток термической стойкости), кА10
Наибольший пик номинального кратковременного выдерживаемого тока (ток электродинамической стойкости), кА25
Время протекания номинального кратковременного выдерживаемого тока (время короткого замыкания), с:
— для главных ножей3
— для заземлителей1
Номинальная частота, Гц50
Ток отключения, А
— нагрузки (Cosφ ~ 0,7)50
— индуктивный (Cosφ ~ 0,15)110
— емкостный (Cosφ ~ 0,15)110

Для наружной установки

Внешние, техногенные воздействия окружающей среды, природно-климатические условия эксплуатации, накладывают определенные требования на конструкцию разъединителя. К основным требованиям относят: наличие достаточной изоляции в условиях загрязненной и влажной среды, и механическая прочность при обледенении контактных пар, чаще с использованием встроенных, ломающих лед устройств.
Расшифровка аббревиатуры в обозначениях марки:

  • Д — двухколонковый;
  • 3 — с заземляющими ножами;
  • Л — линейный;
  • Н — наружной установки;
  • О — однополюсный;
  • Р — разъединитель.

Разъединители наружной установки горизонтально-поворотного типа серии Р Л Н Д используются:

  • в целях визуализации подключения/отключения, и реального разрыва предварительно обесточенных участков электрической цепи, для безопасности работ в сетях высоковольтных линий электропередачи;
  • для разрыва электрических цепей работающих под небольшим напряжением, где исключена возможность возникновения разрядной дуги между контактными ножами;
  • для заземления предварительно отключенных участков, при использовании стационарных заземлителей.

Для данных типов, номинальным напряжением является 10 кВ, но при необходимости разъединители рлнд могут работать до 750 кВ.
Конструктивно РЛНД имеет один или два стационарных заземлителя. Размыкание соединения главного и заземляющего контуров осуществляется через ламельные контакты, давление в которых создается пружинами.

Управление осуществляется ручными приводами типа ПРН(З)-10УХЛ1 или приводами типа ПР-2БУХЛ1

Характеристики разъединителей рлнд

Наименование и типХарактеристики
Ток термо-стойкости, кАПредельный сквозной ток, кАМасса, кгКомплектующий привод, тип
с подвижным контактным выводом на поворотной колонке без заземлителей
Р Л Н Д-10Б/630 УХЛ112,531,531ПРГ-2УХЛ1
Р Л Н Д-10Б/315Н Т1102530ПРГ-2Т1
Р Л Н Д-10Б/630Н Т112,531,531— // —
Р Л Н Д-10Б/400Н УХЛ1102535ПРГ-2УХЛ1
Р Л Н Д-10. IV/400Н УХЛ1102528— // —
с подвижным контактным выводом на поворотной колонке и с одним заземлителем со стороны поворотной колонки
Р Л Н Д.1 -10Б/315Н Т1102539ПРГ-2БТ1
Р Л Н Д.1 -10Б/630Н Т112,531,540ПРГ-2БТ1
Р Л Н Д.1 -10Б/400Н УХЛ1102539ПРГ-2БУХЛ1
Р Л Н Д.1 -10.IV/400Н УХЛ1102536— // —
Р Л Н Д.1 -10Б/630 УХЛ112,531,540— // —
с подвижным контактным выводом на поворотной колонке и с двумя заземлителями
Р Л Н Д.2-10Б/400Н УХЛ1102543ПРГ-2БУХЛ1
Р Л Н Д.2-10. IV/400Н УХЛ1102540— // —
Р Л Н Д. 2-10Б/630 УХЛ112,531,550— // —

Наружной установки горизонтально-поворотного типа серии Р Л Н Д-I используются для:

  • визуализации подключения и отключения, и реального разрыва предварительно обесточенных участков электрической цепи, для безопасного ремонта оборудования вмонтированного в сеть линий электропередачи;
  • разрыва электрических цепей работающих под небольшим напряжением, где исключена возможность возникновения разрядной дуги между контактными ножами;
  • заземления предварительно отключенных участков, при использовании стационарных заземлителей.

Конструктивно изделие имеет один или два стационарных заземлителя. Размыкание соединения главного и заземляющего контуров осуществляется через ламельные контакты, давление в которых создается пружинами.
Р Л Н Д-I-10Б выполнен на фарфоровых изоляторах, Р Л Н Д-I-10.II и Р Л Н Д-I-10-.IV — на полимерных изоляторах (с трекингоэрозионностойким покрытием), имеющих высокие разрядные характеристики в загрязненном и увлажненном состоянии и механические характеристики, обеспечивающие надежную работу при сейсмических воздействиях до 9 баллов по шкале MSK-64.

РЛНД-I на 200 А управляются ручным приводом ПРНЗ-10УХЛ1, а на 400 А — ручным приводом типа ПРНЗ-10УХЛ1 или блочным ручным приводом ПР-2БУХЛ1. Приводы имеют механическую блокировку между главными ножами и заземлителями.

Наименование и типХарактеристики
Ток термостойкости, кАПредельный сквозной ток, кАМасса, кгКомплектующий привод, тип
с неподвижным контактным выводом на поворотной колонке без заземлителей
Р Л Н Д- I-10Б/400Н УХЛ1102533ПРГ-2УХЛ1
Р Л Н Д- I-10.IV/400Н УХЛ1102523— // —
Р Л Н Д- I-10Б/ 200 УХЛ16,315,7530ПРН-10МУ1
Р Л Н Д- I-10.IV/ 200 УХЛ16,315,7520— // —
Р Л Н Д- I-10/ 200 УХЛ16,315,7530— // —
Р Л Н Д- I-10/ 400 УХЛ1102530ПРГ-2УХЛ1
с неподвижным контактным выводом на поворотной колонке и с одним заземлителем со стороны поворотной колонки
Р Л Н Д- I. 1-10Б/400Н УХЛ1102539ПРГ-2БУХЛ1
Р Л Н Д- I.1-10.IV/400Н УХЛ1102534— // —
Р Л Н Д- I.1-10Б/ 200 УХЛ16,315,7543ПРН3-10УХЛ1
Р Л Н Д- I.1-10.IV/ 200 УХЛ16,315,7534— // —
Р Л Н Д- I.1-10/ 200 УХЛ16,315,7534— // —
Р Л Н Д- I.1-10/400 УХЛ1102539ПРГ-2БУХЛ1
с неподвижным контактным выводом на поворотной колонке и с двумя заземлителями
Р Л Н Д- I.2-10Б/400Н УХЛ1102539ПРГ-2БУХЛ1
Р Л Н Д- I.2-10. IV/400Н УХЛ1102538— // —
Р Л Н Д- I.2-1 0Б/200 УХЛ16,315,7543ПРНЗ-10УХЛ1
Р Л Н Д- I.2-1 0. IV/200 УХЛ16,315,7538— // —
Р Л Н Д- I.2-1 0/200 УХЛ16,315,7538— // —
Р Л Н Д- I.2-1 0/400 УХЛ1102539ПРГ-2БУХЛ1

Типоисполнения

Обозначение типоисполнения разъединителяКонструктивное исполнениеТипоисполнение применяемого привода
РЛК.2-10.IV/400 УХЛ1Разъединитель с заземлителями с обеих сторонПР-УХЛ1
РЛКВ.2-10.IV/400 УХЛ1ПР-05-7УХЛ1
РЛКВ.2-С-10.IV/400 УХЛ1
РЛК.1б-10.IV/400 УХЛ1Разъединитель с заземлителем со стороны подвижного контактаПР-01-7УХЛ1
РЛКВ.1б-10.IV/400 УХЛ1ПР-06-7УХЛ1
РЛКВ.1б-С-10.IV/400 УХЛ1
РЛК.1а-10.IV/400 УХЛ1Разъединитель с заземлителем со стороны неподвижного контактаПР-01-7УХЛ1
РЛКВ. 1а-10.IV/400 УХЛ1ПР-04-7УХЛ1
РЛКВ.1а-С-10.IV/400 УХЛ1
РЛК-10.IV/400 УХЛ1Разъединитель без заземлителейПР-00-7УХЛ1
РЛКВ-10.IV/400 УХЛ1ПР-03-7УХЛ1
РЛКВ-С-10.IV/400 УХЛ1

рнд расшифровка. Расшифровка «блатных» номеров. Рис. 6. Свободная дуга на контактах разъединителя

В данной работе приняли участие студенты программы от ОАО «ПО «Электрохимический завод»: начальник ЦЗ Арефьев Дмитрий, ведущий инженер ПТО Дмитрий Рогожин и начальник группы АСУ БУ автоматизации разделительного производства метрологической службы Ярослав Бомбов.

Модуль-4 программы «Управление технологическими инновациями» — зарубежная стажировка по изучению европейской модели RnD (RnD — аналог русской аббревиатуры R&D, research and development). В течение недели, с 12 по 18 ноября, слушатели посетили несколько современных производств, научно-производственных и исследовательских центров в Нидерландах, Бельгии и Германии: так называемый «золотой треугольник» между городами Эйндховен, Лёвен и Ахен, где электронная промышленность и научный потенциал Западной Европы.

Перед российскими атомщиками стояла задача перенять мировой опыт по организации процесса внедрения технологических инноваций. В том числе – опыт обращения с результатами интеллектуальной деятельности, организация финансирования НИР и степень участия в этом государства, организация отечественного и международного партнерства.

Как рассказал Ярослав Бомбов, группа, в которой он работает, в рамках основной программы управления технологическими инновациями разрабатывает проект «Модель открытого международного химического научно-исследовательского центра», поэтому тема данной зарубежной стажировки практически полностью попала в тема группы и оказалась очень полезной для дальнейшей работы… Однако она была чрезвычайно интересна и познавательна для всех участников, в том числе, конечно же, для Дмитрия Арефьева и Дмитрия Рогожина, разрабатывающих со своей группой проект «Стратегия выход на рынки новых технологий (продукции, товаров, услуг)” (на примере монацита)…

Наглядный пример развития RnD-технологий участники увидели, посетив один из крупнейших исследовательских центров Европы в городе Левен в Бельгии (IMEC). Центр имеет мощную производственно-исследовательскую базу, помимо научных и прикладных разработок, в нем ведутся обучающие программы – для этого при нем создана академия науки и техники.

Центр занимает лидирующие позиции в области пионерских проектов, в частности, подготовки технологических платформ в микроэлектронике. В традициях центра широкое международное сотрудничество. Так, три крупнейших производителя микроэлектроники в мире (Intel, Samsung, Toshiba), имеющие собственное производство, тесно сотрудничают с центром в части софинансирования разработки новейших технологических платформ, которые впоследствии внедряются в собственное производство. .. В настоящее время даже такие крупные игроки рынка микроэлектроники не могут позволить себе затраты на разработку одной лишь технологической платформы. Однако предпринимательская составляющая RnD-центра этим не ограничивается и включает в себя разработку уникальных электронных устройств на заказ и тестирование оборудования. Центр также проводит исследования в области сопряжения электроники и живых тканей.

Центр ядерных исследований в Моле по специфике своей работы ближе к нашим НИИ, но процессы коммерциализации научной деятельности заметны и здесь: создаются специальные подразделения, которые пытаются выделить те, которые можно быстро внедрено в производство среди большого количества научных разработок. Одним из направлений деятельности центра являются исследования в области технологий захоронения ядерных отходов и создание реактора MYRRHA (Многоцелевой гибридный исследовательский реактор для высокотехнологичных приложений).

Пожалуй, самым ярким примером сотрудничества науки и бизнеса является бизнес-инкубатор в городе Делфт (Голландия), созданный на базе местного Технического университета. Взаимодействие ученых и бизнеса позволяет повысить статус каждого отдельного проекта и создает инновационную среду, облегчающую его реализацию. Бизнес-инкубатор, в свою очередь, является частью учебного модуля по подготовке предпринимателей из числа студентов, окончивших вуз. Кстати, как сказал Ярослав Бомбов, бизнес дает деньги на небольшие проекты (требующие для реализации до 15 тысяч евро) без обязательной гарантии возврата. То есть, если проект не пойдет, в суд вас никто не потащит, главное доказать, что вы потратили деньги, выделенные именно на реализацию проекта. Но не получилось – что делать… Инвесторы идут на это, ведь таких проектов очень много и некоторые из них обязательно “выстреливают”, принося очень приличную прибыль. Государство также участвует в процессе, финансируя вместе с бизнесом создание инфраструктуры для выращивания собственной интеллектуальной элиты, от чего государство, конечно, только выигрывает.

Зарубежная стажировка завершилась формированием единого представления участников по результатам поездки: сначала каждая группа формулировала свои выводы, затем происходило совместное обсуждение результатов и формировалось общее мнение относительно компаний посетили российские атомщики.

А именно. В Европе традиционно существует тесная связь между RnD и бизнесом. Финансы, патентование и другие вспомогательные функции выделены в отдельную службу (у исследователя остается больше времени на основную задачу), есть группы поддержки бизнеса. Направленность ученых и студентов на коммерциализацию своих разработок максимальна в Нидерландах, умеренна в Бельгии и в меньшей степени в Германии. Отмечается высокая степень государственного участия и поддержки инновационной деятельности предприятий; государственное финансирование НИОКР и науки в Германии максимально. В целом RnD-деятельность в Европе декларируется как социально значимая.

Что касается культурной программы поездки, то она была сокращена до минимума. В связи с крайне плотным графиком работы по основной программе. Недаром, вспоминает Ярослав Бомбов, первым желанием по возвращении в Сколково было выспаться…

Ну и 5 модуль программы “Управление технологическими инновациями”, называется “Проектный и кадровый менеджмент в РнД” (включая подраздел «Роль лидера в достижении успешного результата») проходил в обычном формате: лекции, семинары и работа над групповыми проектами, которые участники должны были защитить по результатам обучения. известная наставница российских фигуристов Татьяна Тарасова стала одной из приглашенных экспертов, которые рассказали о роли лидера. ..

Григорий Ростовцев

Таблица 7.1

Расчетные данные Данные каталога
Выключатель Разъединитель ТА ТВ Разрядник
ВМТ-110Б-25 / 1250УХЛ1 РНД (3) -110 (Б) (У) / 1000У1 (ГЛ) ТФЗМ-110Б-1У1 ЗНОГ-110-794ПН 9 00УХЛ-70153 90УХЛ-70153 90УХЛ-704У3
U зад = 110 кВ U ном = 110 кВ U ном = 110 кВ U ном = 110 кВ U ном = 110 кВ U ном = 110 кВ
I рас = 117 А I ном = 1000 А I ном = 1000 А I ном = 150 А
I к = 3,57 кА I выкл = 25 кА
S k = 714 МВА S выкл = 4974 МВА
Ɩ y = 9,1 кА Ɩ din = 65 кА Ɩ din = 80 кА Ɩ din = 15 кА
I t = 3 = 0,44 кА/с I t = 3 = 25 кА/с I t = 3 = 31,5 кА/с I t = 3 = 43,3 кА/с

7. 1 Определяем мощность выключения:

S выкл = 1,73 * I выкл * U b S выкл = 1,73 * 25 * 115 = 4974 МВА (7.1)

7.2 Определить трехсекундный ток термостойкости:

I t = 3 = I to I t = 3 = 3,57 = 0,44 (7.2)

Расшифровка выбранного оборудования

9016 Выключатель : ВМТ-110Б-25/1250УХЛ1

Б – переключатель; М – малогабаритный; Т – с тропическим климатом 110 – номинальное напряжение, кВ; Б – категория изоляции; 25 – номинальный ток, кА; 1250 – ток отключения, кА; У – для работы в районах с умеренным климатом; 1 – для наружных работ; КЛ – холодный.

В основе конструкции выключателей ВМТ лежит дугогасящее устройство (модуль) одиночного разряда на напряжение 110 кВ.
В выключателях ВМТ-110Б три полюса установлены на общей раме и управляются одним пружинным приводом ППрК-1400.

Принцип действия выключателей основан на гашении электрической дуги потоком газомасляной смеси, образующейся в результате интенсивного разложения трансформаторного масла под действием высокой температуры дуги. Выключатели включаются за счет энергии замыкающих пружин привода, а отключаются за счет энергии собственных размыкающих пружин выключателей, которые взводятся в процессе включения.

Рис. 7.1 – ВМТ-110Б-25/1250УХЛ1

Разъединитель: РНД(3)-110(Б)(У)/1000У1(ГЛ)

Р – разъединитель; Н – наружная установка; Д – двухколонный; (3) – количество заземляющих ножей с пластинами; 110 – номинальное напряжение, кВ; 1000 – номинальный ток, кА; У – для работы в районах с умеренным климатом; 1 – для наружных работ.

Разъединители выполняются полюсными и соединяются на месте установки в одно трехполюсное устройство с приводом, подключаемым к ведущему полюсу Рд. Допускаются также двухполюсные и однополюсные установки. Управление главными ножами РД этой серии осуществляется ручными приводами типа ПР-У1, а в РД на 110-220 кВ может осуществляться и электродвигательными приводами типа ПДН-1У1. Для управления разъединителями РНД(3)-35Б и РНД(3)-110Б применяются ручные приводы ПРН-110В вертикальной установки и пневмоприводы ПВ-20У2 как вертикальной, так и горизонтальной установки. В пневматических приводах ручное управление основными ножами не предусмотрено.

Рис. 7.2 – РНД (3) -110 (Б) (У) / 1000У1 (ВЛ)

Трансформатор тока : ТФЗМ-110Б-1У1

Т – трансформатор; Ф – в фарфоровой оболочке; Д – двухколонный; 110 – номинальное напряжение, кВ; М – маслонаполненный.

Трансформатор ТФЗМ 110 предназначен для передачи сигнала измерительной информации на устройства измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50Гц или 60Гц, изготавливаемые для поставки внутри страны, в страны СНГ и на экспорт в страны с умеренным, холодным и тропическим климатом.

Трансформаторы тока серии ТФЗМ изготавливаются одноступенчатыми на напряжение 35-220 кВ и двухступенчатыми на напряжение 500 кВ.

Внешняя изоляция трансформаторов – фарфоровое покрытие.

Основная внутренняя изоляция трансформаторов бумажно-масляная. Обмотки звеньевого типа. Основная изоляция расположена на первичной и вторичной обмотках. Количество вторичных обмоток от двух до пяти. Трансформаторы отличаются высокой надежностью в эксплуатации.

Рис. 7.3 – TFZM-110B-1U1

Трансформатор напряжения : ZNOG-110-79U3

З – с заземленным выводом первичной обмотки; Н – трансформатор напряжения, кВ; О – однофазный; Г – с газовой защитой; 110 – номинальное напряжение, кВ; 79 – год разработки конструкции; Y – для работы в районах с умеренным или усиленным климатом.

Трансформатор ЗНОГ-110-79У3 применяется в элегазовых распределительных устройствах 110 кВ для питания электроизмерительных приборов, цепей защиты и сигнализации, а также в качестве испытательных трансформаторов при питании от вторичных обмоток.

Рис. 7.4 – ЗНОГ-110-79У3

Разрядник: ОПН-УХЛ1

О – ограничитель; Р – перенапряжение; Н – нелинейный; УХЛ – климатическое исполнение по ГОСТ 15150 и ГОСТ 15543.1; 1 – категория размещения по ГОСТ 15150 и 15543. 1.

Ограничители перенапряжений нелинейные предназначены для защиты электрооборудования сетей с эффективно заземленной нейтралью переменного тока 110 кВ частотой 50 Гц от грозовых и коммутационных перенапряжений.

Ограничители перенапряжения предназначены для эксплуатации в условиях, нормированных для исполнения УХЛ категории размещения 1 по ГОСТ 15150, на высоте не более 1000 м над уровнем моря и температуре окружающей среды от -60 о С до +40 о С

Ограничители выдерживают натяжение провода в горизонтальном направлении не менее 500 Н и давление ветра со скоростью до 40 м/с без гололеда и до 15 м/с при толщине льда 2 см.

Взрывозащищенный ток разрядника 40 кА.

Рис. 7.5 – ОПН-УХЛ1

Разъединитель – коммутационное устройство на напряжение свыше 1 кВ, основное назначение которого – создание видимого разрыва и изоляция частей системы, электроустановок, отдельных устройств от соседних токоведущих частей для безопасного ремонта .

Кроме этого основного назначения, разъединители применяют и для других целей, поскольку их конструкция позволяет это, а именно:

  • для отключения и включения ненагруженных силовых трансформаторов малой мощности и линий ограниченной протяженности при строго заданных условиях;
  • для переключения соединений КРУ с одной системы сборных шин на другую без отключения тока;
  • для заземления отключенных и изолированных участков системы с помощью предусмотренных для этого вспомогательных ножей.

Разъединители имеют относительно простую конструкцию. Крайне важно, чтобы в выключенном положении присутствовал видимый разрыв воздуха, чтобы убедиться, что рассматриваемая область действительно отключена и изолирована от соседних частей. Разъединители оснащаются ручным или электродвигательным приводом для неавтоматического управления. Стоимость разъединителя значительно ниже стоимости выключателя, а также ниже требования к обслуживанию и ремонту.

Рис. 1. Схемы, поясняющие применение разъединителей:
а – при отключении выключателя в ремонте;
б – при переключении соединений

Поясним условия работы разъединителей на следующих примерах. Для подготовки выключателя к ремонту его необходимо отключить и изолировать от соседних токоведущих частей с помощью двух разъединителей QS1 и QS2 (рис. 1, а). При этом разъединители отключают емкостной ток, величина которого определяется напряжением сети и емкостью вводов выключателя. Этот ток невелик и на контактах разъединителей не возникает дуги. После отключения разъединителей ремонтируемый выключатель Q необходимо заземлить с обеих сторон с помощью дополнительных ножей QSG1 и QSG2.

Коммутация присоединений КРУ под током с помощью разъединителей осуществляется при обязательном условии – наличии параллельных ветвей с малым сопротивлением. Так. например, при наличии двух параллельных ветвей с разъединителями QS1 и QS2 (рис. 1, б) один из разъединителей можно безопасно отключить под током, если включить разъединитель второй ветви. При размыкании разъединителя ток смещается с одной ветви на другую. При этом дуги на контактах не образуются.

Преимущественно использовались трехполюсные разъединители с общим управлением полюсами. Последние могут быть подключены механически, электрически или пневматически.

Разъединители для внутренней установки

Эти разъединители обычно изготавливаются вертикального рубящего типа с ножами, вращающимися в вертикальной плоскости перпендикулярно основанию.

Рис. 2. Разъединитель трехполюсный типа ПБР 10 кВ, 2000 А
с двумя комплектами ножей заземления

Разъединитель трехполюсный типа ПБР – внутренней установки, разделочный (рис. 2) – имеет по два опорных изолятора 1 на полюс, установленных на основании 2 из профильной стали. Третий – тяговый изолятор 3 служит для привода основных ножей 4. Разъединители снабжены дополнительными ножами 5 для заземления – по одному или по два на каждый полюс. Вал 6 и система рычагов каждого полюса служат для управления основными ножами. Приводные рычаги установлены на валу и шарнирно связаны с тяговыми изоляторами. Последние соединены с ножами. Вал приводится в движение приводом. При этом основные ножи поворачиваются на угол около 60°. Заземляющие ножи 5 каждой стороны установлены на специальных валах 7 и соединены между собой медной шиной 9.. Для управления заземляющими ножами требуются специальные приводы. Токоведущие части разъединителя (выводы 8 для присоединения сборных шин, контакты, ножи) выполнены в соответствии с номинальным током разъединителя. Чем больше последний, тем больше сечение ножей.

Рис. 3. Контактная система разъединителя типа ПБР 10 кВ, 1000 А

У разъединителей на номинальный ток до 1000 А включительно (рис. 3) ножи состоят из двух медных полос 1 из прямоугольного сечения, охватывающий контактную стойку 2. Боковые поверхности стойки имеют цилиндрическую форму и образуют линейные контакты с ножевыми пластинами. Контактное давление создается пружинами 3, установленными на штоке. Давление на ножи передается через стальные пластины 4 с выступами. При коротком замыкании и резком увеличении тока ножевые пластины притягиваются друг к другу, увеличивая контактное давление. Стальные пластины увеличивают плотность магнитного потока и создают дополнительное контактное давление. Большинство разъединителей оснащены магнитными замками такого типа.

У разъединителей на номинальный ток более 1000 А главные ножи состоят из двух и четырех частей коробчатого сечения (рис. 2). Контактные поверхности покрыты слоем серебра толщиной 20 мкм. Также предусмотрены магнитные замки.

Для управления главным и заземляющим ножами предусмотрены приводы, устройство которых зависит от номинального тока разъединителя. Ручной привод представляет собой систему рычагов или шестерен, с помощью которых человек может поворачивать вал разъединителя. Чем выше номинальный ток разъединителя, тем больше сила трения в контактах. Приводной механизм должен иметь соответствующие размеры.

Разъединители на номинальный ток 4000 А и выше оснащаются червячными приводами, вручную или с помощью электродвигателя. Для заземляющих ножей предусмотрены отдельные приводы, обычно рычажные. Последние сблокированы с приводами основных ножей, чтобы исключить возможность включения заземляющих ножей при включенных основных ножах, а также возможность включения основных ножей при включенных заземляющих ножах.

Рис. 4. Установка трехполюсного разъединителя типа PBR с заземляющими ножами

На рис. 4 показана установка трехполюсного разъединителя 10 кВ, 2000 А с двумя комплектами заземляющих ножей. Привод основных ножей 1 электрический, а приводы заземляющих ножей 2 червячный. Все приводы имеют 3 вспомогательных контакта для сигнализации положения и блокировки.

Разъединители наружной установки

Во времена СССР наибольшее распространение получили разъединители горизонтально-поворотного типа с ножами, вращающимися в горизонтальной плоскости параллельно основанию. Изготавливаются на напряжение от 35 до 500 кВ включительно.

Рис. 5. Разъединитель наружной установки 3-полюсный
типа РНД 110 кВ, 2000 А

Разъединитель типа РНД – наружный, двухколонный (рис. 5) – имеет две колонки изоляторов по 1 на полюс, навесной вертикально в подшипниках на стальной раме 2 и связаны между собой системой рычагов 3. При повороте изоляторов вращаются и ножи 4, установленные на головках изоляторов. Зажимы 5 для присоединения проводников к разъединителю установлены шарнирно на головках изоляторов и соединены с ножами гибкими полосками 6. При вращении изоляторов они не поворачиваются. Контакты разъединителя 7 расположены в месте соединения ножей. Они состоят из ряда пластин, закрепленных на одном ноже, и «лопастей» — на другом ноже. Контактное давление создается пружинами. Ножи разъединителя адаптированы для работы в зимнее время с гололедом. Они состоят из двух шарнирных пластин (на рисунке не показаны).

В процессе отключения нож “ломается” и разрушает лед, образовавшийся на контактах. Разъединители снабжены 8 заземляющими ножами – по одному или по два на полюс. В отключенном положении ножи располагаются горизонтально у основания разъединителя. При включении они вращаются в вертикальной плоскости на угол 90°. При этом контакт на конце заземляющего лезвия соединяется со специальным контактом 9 на основном лезвии.

Полюса разъединителя трехполюсного соединены между собой рычажной системой 10 и управляются общим приводом 11. Средний полюс – ведущий, крайние – ведомые. Заземляющие ножи имеют отдельные приводы, сблокированные с приводами основных ножей.

Отключающая способность разъединителей

Под отключающей способностью разъединителя следует понимать его способность отключать ток порядка нескольких ампер или нескольких десятков ампер при определенных условиях.

Процесс отключения цепи разъединителем происходит следующим образом. При размыкании разъединителя в зазорах образуются дуги. Под действием магнитного поля и выделяемого тепла они поднимаются и вытягиваются в виде петель (рис. 6). Такие дуги обычно называют свободными или открытыми.

Рис. 6. Свободная дуга на контактах разъединителя

Благодаря слабой деионизации столб дуги сохраняет свою проводимость в моменты перехода тока через нулевое значение и дуга горит десятки периодов. По мере удлинения дуги ее сопротивление и напряжение срабатывания увеличиваются, а ток уменьшается (рис. 7).

Рис. 7. Осциллограммы тока и напряжения на контактах разъединителя:
а – размыкание кольцевой линии 33 кВ с током 133 А, длительность дуги 22 периода;
б – отключение ненагруженного трансформатора током 18 А, длительность дуги 25 периодов

При определенной длине дуги, называемой критической дугой, напряжения сети оказывается недостаточно для ее поддержания, ток падает до нуля, и напряжение разрыва восстанавливается до напряжения сети. Благодаря сильному демпфированию восстанавливающееся напряжение не содержит высокочастотных составляющих, типичных для автоматических выключателей с демпфирующими камерами.

Опытным путем установлено, что свободная дуга переменного тока в воздухе гасится, если имеется достаточно места для ее достижения критической длины и если расстояние между контактами разъединителя достаточно для предотвращения ее повторного возгорания. Максимальный радиус действия дуги, т. е. наибольшее расстояние от середины прямой, соединяющей контакты разъединителя, до точки наибольшего расстояния до дуги зависит от сетевого напряжения и отключаемого тока.

Рис. 8. Зависимость максимального вылета дуги
на контактах разъединителя от тока и напряжения

На рис. 8 показана эта зависимость применительно к отключению индуктивного и активного токов.

Отключение разъединителем даже относительно малых токов, особенно емкостных, связано с опасностью перехода дуги на соседние фазы и на заземленные части, что недопустимо. Эта опасность возрастает с увеличением напряжения и тока отключения. Правила технической эксплуатации электроустановок (ПТЭ) допускают выполнение операций включения и отключения электрических цепей разъединителями при строго определенных условиях. Так, например, допускается включение и отключение измерительных трансформаторов напряжения разъединителями. При напряжении до 10 кВ ток нагрузки до 15 А допускается включать и выключать разъединителями наружной установки. В таблице 1 приведены допустимые токи отключения ПТЭ для наиболее распространенных разъединителей серии РНД.

Таблица 1

Наибольшие токи намагничивания трансформаторов и зарядные токи линий,
допускаемые к отключению в ОРУ
горизонтальные разъединители

номинальные параметры разъединителей

6 напряжение, номинальный ток, номинальный динамический выдерживаемый ток и номинальный тепловой выдерживаемый ток. Изготовители не указывают отключающую способность разъединителей, так как она зависит от многих условий, в частности от расстояний между полюсами и до заземленных частей, которые выбирают проектные организации.

Сепараторы имеют те же параметры, что и разъединители; кроме того, указано номинальное время отклика.

Номинальными параметрами КЗ являются номинальное напряжение и номинальный ток включения – мгновенное значение i вкл и действующее значение периодической составляющей I вкл. Эти значения следует сравнить с соответствующими расчетными значениями i ударов и i p0. Дополнительно указывается полная занятость.



Сегодня высоковольтные сепараторы РЛНД активно используются в электроустановках. Эти устройства были разработаны относительно недавно, но уже успели завоевать популярность среди потребителей. Основными причинами этого являются низкая стоимость, длительный срок службы и надежность в эксплуатации. В результате линейные делители превосходят по своим характеристикам более дорогие аналоги.

Расшифровка аббревиатуры

В электротехнике многие устройства имеют аббревиатуру и если ее расшифровать, то можно понять их назначение, например ОСО. В случае с разъединителями дело обстоит еще проще и все буквы здесь являются сокращенными для полного наименования. В итоге расшифровка РЛНД следующая:

  • Р – разъединитель.
  • Л – линейный.
  • H – наружный
  • D – двухколонный.

Аналогичным образом осуществляется расшифровка РНД или других разделителей, например, РНДЗ. Оба этих устройства представляют собой линейные двухколонные перегородки для наружной установки. Отличие между ними заключается в одной букве «З», обозначающей наличие заземляющего проводника. Аналогичная ситуация с РЛНДЗ.

Также в обозначении моделей сепараторов содержится информация об основных технических характеристиках. Он представлен следующим образом: A-B-C. В/Г-Д. Вместо букв указаны соответствующие значения кто может сказать следующее:

Пример – модель РЛНД-1-10/630 У1. Этот разъединитель рассчитан на напряжение сети до 10 кВ и оснащен одним заземляющим ножом. Номинальный ток устройства 630 А. Аналогичная ситуация с расшифровкой модели разъединителя РЛНД 10-400. Из маркировки изделий можно понять, что номинальный ток равен 400 А. Также аббревиатура с расшифровкой 10-киловольтных приборов указывает на наличие изделий, рассчитанных на токи 200, 400 и 630 ампер.

Конструкция и принцип работы

Конструкция устройств РЛН достаточно проста и в этом залог их надежности. Каждая стрела снабжена подвижной и неподвижной рабочими тягами (колоннами), которые обеспечивают горизонтальное вращение ножа. Размеры серии 110 показаны на чертеже.

После этого устройства создают видимый разрыв в электрической цепи. и проведение ремонтных или сервисных работ на конкретном участке ЛЭП можно считать безопасным. Разделители предназначены для установки на опоры линий электропередач, например, СВ-110-35. Монтаж изделий осуществляется при строительстве линий электропередач или в местах нового присоединения к ним.

Производитель позаботился о простоте не только дизайна, но и настройки своего изделия. Этот процесс, по сути, заключается только в обнажении ножей, что позволит обеспечить синхронную работу этих элементов.

Для выполнения этой задачи ослабьте болты, отрегулируйте и снова затяните крепления. После этих манипуляций проверяется площадь контакта каждого ножа, размер ее должен быть не менее 8 мм.

Замена устройства должна производиться в тех случаях, когда были обнаружены его сильные повреждения, например, сгоревшие контакты. Также следует помнить, что операции по техническому обслуживанию должны проводиться в строгом соответствии с нормами безопасности.

ЦАП Roland Mobile UA-M10 (ИКМ, 1-битный, 4-канальный, сбалансированный выход) Обратите внимание на красочный светодиодный индикатор уровня, 2 кнопки регулировки громкости, 2 выхода x 3,5 мм; тот, что справа, помечен как «A», и тот, что слева, где у меня подключен кабель «B».

В конце 2019 года, когда я однажды днем ​​навестил своего друга, он показал мне интересный ЦАП, которым владеет. Это Roland Mobile UA-M10. Это устройство было на рынке некоторое время (примерно с конца 2015 года), оно также немного дороже, чем большинство современных ЦАП малого форм-фактора с питанием от USB и стоит около 200-250 долларов США.

Физически это небольшая легкая алюминиевая коробка с двумя кнопками регулировки громкости вверху и ярким светодиодным индикатором, который танцует под музыку во время воспроизведения. На нижней поверхности есть пара резиновых полосок по всей длине коробки, которые защищают от царапин любую поверхность, на которую вы ее кладете — приятное прикосновение. Как и многие другие USB-ЦАП в наши дни, он полностью питается от входа micro-USB 5V. Сердцем этой коробки является ЦАП AKM AK4414EQ, который, что интересно, представляет собой 4-канальный ЦАП (см. техническое описание). Устройство использует это, имея разъем для наушников на одном конце плюс линейный выход Phono на другом, каждый из которых может воспроизводить независимый контент. Драйвер имеет возможность указать ЦАПу, в каком режиме он должен работать.

Фоно выход B и цифровой интерфейс micro-USB. Наушники 1MORE Quad Driver подключены к выходу A.

Взгляните на настройки устройства:

Обратите внимание, что я использую последнюю прошивку 2. 02 и драйвер Windows 10 2.0.0.

Обратите внимание, что панель настроек явно сильно отличается от вашего типичного ЦАП. Как видите, он поддерживает ASIO в Windows с обычным размером буфера для контроля задержки и надежности. Вы можете установить частоту дискретизации, и Windows сопоставит ее с флажком внизу. Справа вы видите настройку «Режим вывода» — есть 4 настройки, и они описаны в большом окне слева.

По большей части, 3 из 4 режимов сохраняют этот блок в стереофоническом 2-канальном выходе либо с переменным выходом на наушники, либо с настройкой линейного выхода с фиксированным уровнем, который можно настроить с помощью настройки «Уровень ослабления (линейный выход)». Обратите внимание, что есть 4-х канальная настройка, это круто, и вы можете вообразить все, что захотите сделать с этим. Возможно, вы находитесь в самолете, и один человек хочет посмотреть фильм на каналах 3/4, а другой слушает музыку на каналах 1/2. Профессиональное аудио программное обеспечение может использовать каналы для мониторинга/микширования выходов. Может быть, он может выступать в качестве кроссовера DSP для двухполосных динамиков? В то время как аттенюатор имеет 4 фиксированных значения (каждый шаг -6 дБ / 1-битное затухание) для линейного выхода, на верхней части устройства есть кнопки громкости +/- для управления выходом на наушники, и приятно, что светодиод будет реагировать, сообщая вам уровень громкости при нажатии кнопок.

Одним из недостатков этой дополнительной сложности является то, что UA-M10 не является устройством plug-and-play, если вы подключаете его к компьютеру с Linux.  Например, я попробовал несколько способов заставить этот ЦАП хорошо работать с моим Raspberry Pi 3 B+ под управлением Volumio; Мне удалось запустить его один раз, но в целом повторить успех не удалось.

Этот «1-битный» режим цифро-аналогового преобразования (красная стрелка) позволяет компьютеру напрямую воспроизводить звук DSD64, а преобразует весь PCM в DSD для воспроизведения на ЦАП . Я предполагаю, что эта передискретизация выполняется внутри ЦАП, так как я не вижу увеличения загрузки процессора — в продукте есть что-то, что они называют «шелковистым» DSP S1LKi (чип ESC2 DSP внутри?). Помните, что эти ЦАП AKM в любом случае являются внутренними дельта-сигма-преобразователями, поэтому, независимо от этой «1-битной» настройки, это все еще ЦАП битового потока; единственная разница заключается в том, происходит ли преобразование из ИКМ в 1 бит прозрачно внутри ЦАП или с помощью алгоритма Roland S1LKi.

Я вижу, что отличный пост с объективными данными об этом ЦАПе уже был опубликован Раулем Трифаном еще в конце 2016 года на Head-Fi (как вы, возможно, помните, Рауль написал для этого блога статью об измерении выходного напряжения +5 В с портов USB). еще в 2018 году – спасибо, чувак!). Я использую те же драйверы и прошивку, что и он, поэтому то, что он там описал, относится и к этому сообщению. Взгляните на его результаты, чтобы узнать больше о мощности наушников, операционных усилителях и относительно высоком выходном импедансе. Кроме того, комментарии о том, что 4-канальный режим недоступен для ASIO, верны (4-канальное воспроизведение только через WASAPI и DirectSound), поэтому обязательно прочитайте этот информативный пост для получения более подробной информации.

Так как я не любитель наушников, я рад, что Рауль уже обсудил многое из этого :-). Сегодня мой интерес больше состоит в том, чтобы задокументировать некоторые другие аспекты, такие как объективно измеренное качество звука, просто чтобы «закруглить» возможности этого ЦАП, если он у вас есть или может быть заинтересован в одном из них.

Для справки, вот используемая измерительная цепь:

Ноутбук ASUS i5 с Windows 10 –> универсальный кабель USB-A — micro-USB –> Roland UA-M10 DAC –> 6-дюймовый фоно-стерео RCA –> АЦП RME ADI-2 Pro FS –> универсальный USB –> измерение Ноутбук Microsoft Surface Pro 3

Помните, что на протяжении многих лет я использовал разные АЦП для измерений, поэтому результаты, полученные сегодня, будут получены при работе RME от батареи для получения наилучшего разрешения.

Для простоты большинство результатов будет получено с 0dBFS 2-канальным режимом «A:наушники, B:линейный выход» через выход B. Мы сравним разницу между «1-битным цифро-аналоговым преобразованием», а также краткий обзор режимов 4-канального и сбалансированного выхода!

I. Осциллограф, импульсная характеристика и цифровой фильтр

Через цифровой осциллограф, вот стандартная синусоида 1 кГц 0dBFS и воспроизведение прямоугольной волны с ограничением полосы пропускания -3dBFS (16/44):

Это выглядит довольно хорошо. Два канала хорошо сбалансированы. Синусоида 0dBFS чистая, без клиппинга на пиках. Точно так же хорошо выглядящие прямоугольные волны с ограниченной полосой пропускания. Теперь давайте нажмем на опцию «1-bit D/A Conversion» и посмотрим, что произойдет:

Ну-ну-ну… Как вы уже видите, 1-битное преобразование добавляет к трассировкам значительное количество шума. Обратите также внимание на подчеркнутый «пост-звон» с прямоугольной формой волны, предполагающий, что при стандартном воспроизведении PCM ЦАП использует линейный фазовый фильтр, тогда как при включении «1-битного» теперь реализован минимальный фазовый фильтр. Несмотря на эти различия, включение 1-битного режима существенно не изменяет выходную громкость , что важно для прослушивания A/B.

Мы можем подтвердить тип используемой цифровой фильтрации, взглянув на импульсные характеристики:

Обратите внимание, что они оба сохраняют абсолютную фазу и оба являются относительно крутыми фильтрами (характерными для длинного «звона»). Разница в том, что стандартный PCM представляет собой фильтр с линейной фазой по сравнению с 1-битной настройкой минимальной фазы. Как и ожидалось, если не применяется сильный фильтр нижних частот, преобразование DSD приводит к большему ультразвуковому шуму, что мы и наблюдаем здесь на трассах.

Что касается фильтрации, вот как выглядит «композитный цифровой фильтр» (вдохновленный «тестом Рейса») со стандартными сигналами PCM (16/44. 1), отправляемыми на ЦАП, а также с соответствующей 1-битной настройкой:

Как мы видим, оба являются крутыми фильтрами с настройкой PCM (не 1 бит) в целом немного круче и чище. В частотной области теперь мы можем легко увидеть количество ультразвукового шума, превышающее 22 кГц, когда активирована настройка «1 бит». Оба фильтра показывают небольшую межсемпловую перегрузку с сигналом 0dBFS, которая очищается сигналом -4dBFS. Обратите внимание, что настройка 1 бит приводит к паре тональных пиков на частоте 38 кГц и на октаву выше в районе 77-78 кГц при воспроизведении цифровой тишины.

Это первое знакомство с тем, что делает 1-битное преобразование. В следующих разделах давайте сосредоточимся на стандартном прямом воспроизведении PCM и вернемся к настройке «1-битное аналого-цифровое преобразование» в разделе III.

Последнее, что я проверил, это выходное сопротивление наушников на выходе A. Используя мою настройку, я получил результат, который был выше, чем тот, который измерил Рауль; он нашел 10 Ом, в то время как я получил результат 15 Ом , используя сигнал 1 кГц и резистивную нагрузку 51 Ом.

II. Аудиоанализатор RightMark (прямой PCM)

Как вы можете видеть выше, 1-битный режим приводит к довольно небольшому шуму, исходящему от устройства. Я не считаю эту настройку оптимальной, потому что эти частоты просто не являются частью аудиосигнала, отправляемого на устройство, и представляют собой форму искажения. Таким образом, давайте начнем с простого PCM, чтобы почувствовать возможности разрешения ЦАП.

16/44:


Помните, хотя все были в восторге от звука высокого разрешения, особенно несколько лет назад, и в наши дни у нас больше контента, старое доброе CD-разрешение 16/44.1 по-прежнему является самой важной частотой дискретизации/битрейтом для всех ЦАП. И действительно, современные ЦАП практически не отличаются друг от друга. Предполагая, что кто-то контролирует громкость и потенциальные проблемы, такие как несоответствие импеданса, по большей части ЦАП будут звучать одинаково, если они измеряют одинаково. Глядя на графики выше, мы видим некоторые выбросы. Например, мы знаем, что PonoPlayer был разработан с очень слабым фильтром минимальной фазы, поэтому он спадает раньше, чем другие ЦАП, которые могут быть слышны. Кроме того, мы знаем, что в AudioQuest Dragonfly Cobalt больше искажений, «запеченных», как вы можете видеть; не идеально, но это не было бы ужасно слышно.

Roland работает хорошо, а о субъективном качестве звука мы поговорим ниже.

24/96:


Поскольку я обнаружил, что Dragonfly Cobalt в целом уступает Red, я удалил его и добавил сравнение с ЦАП Topping D10 (измерено здесь) как еще одно из этих устройств типа “коробка USB” (и довольно недорогое по цене <США). 100 долларов).

Хотя уровень искажений Roland хорош по сравнению с чем-то вроде PonoPlayer, он имеет тенденцию быть немного более шумным с около 17-битным динамическим диапазоном при подаче 24-битного сигнала. Как и ожидалось, Oppo UDP-205 (выход RCA) с ESS9038Pro DAC способен работать с 20-битной производительностью и остается моим эталоном высокой точности.

24/192:


Увы, у RightMark есть баг с графиками развертки перекрестных помех и искажений на частоте 192 кГц. Тем не менее, мы по-прежнему видим, что Roland, как и в случае с 24/96, имеет более высокий уровень шума по сравнению с другими ЦАПами, включая PonoPlayer, но имеет хорошее частотное расширение.

III. С 1-битным преобразованием

Теперь обратимся к разрекламированному Roland «шелковистому» S1LKi, «1-битному» режиму DSP.

В сводке выше мы видим, что происходит с числовыми измерениями, когда вы включаете 1-битное преобразование. Я надеюсь, аудиофилы, которые следили за моим блогом на протяжении многих лет, не будут удивлены тем, что преобразование 1-bit/DSD в PCM — это , а не процесс без потерь. Это добавит шума и искажений; неизбежно мы увидим снижение объективной достоверности разной степени.

Пока преобразование прекрасно справляется с «простым» сигналом 16/44. 1, давайте посмотрим на графики для 24/96 и 24/192, чтобы понять, как преобразование обрабатывает тестовые сигналы высокого разрешения…

Как видите, он неплохо справляется с работой в режиме 24/96. Обратите внимание на повышение уровня шума сразу после 20 кГц, что говорит нам о том, что это в основном преобразование в DSD64. Вам понадобится уровень производительности DSD128, чтобы снизить уровень шума модулятора выше 40 кГц. Вот графики 192 кГц:

Опять же, обратите внимание на очень значительное увеличение шума сразу после 20 кГц. Применяется небольшая низкочастотная фильтрация, и мы видим довольно высокий уровень шума -54dBFS на частоте более 80 кГц (истинный уровень шума может быть даже выше, поскольку АЦП RME ADI-2 применяет собственную фильтрацию).

Помните, что такого рода результаты, особенно уровень шума, были бы знакомы тем из вас, кто, возможно, использовал в прошлом преобразователи DSD <--> PCM, подобные этим.

IV. Джиттер

Позвольте мне показать вам довольно «красивые» графики высокого разрешения для 16-битного и 24-битного J-Test:


Очень мило, а? Крошечные боковые полосы +/-4 кГц по обе стороны от основной частоты 12 кГц в 24-битном J-тесте. Их также можно увидеть под тоном модуляции джиттера в 16-битном тесте. Ничего слышимого значения.

Как я уже говорил снова и снова, джиттер просто НЕ проблема в наши дни ; даже с относительно недорогим устройством с питанием от USB, выпущенным около 5 лет назад. Помните об этом, когда неосведомленные аудиофилы продолжают жаловаться, что «биты не биты» и что синхронизация/джиттер могут быть проблемой, несмотря на тот простой факт, что в наши дни с любым достойным ЦАП слышна именно , а не .

Я знаю, люди до сих пор хотят продавать нам подобные вещи. Впечатления от неконтролируемого зрительного прослушивания, когда люди утверждают, что слышат «очевидные» или «четкие» различия и приписывают их «джиттеру», следует безопасно игнорировать, если только они не могут привести какие-либо разумные доказательства.

V. 4-канальный и сбалансированный режимы вывода!

Давайте теперь посмотрим на пару интересных особенностей, которыми этот ЦАП отличается от большинства других. Во-первых, этот ЦАП поддерживает 4-канальный выходной сигнал, что очень круто — я не знаю другого ЦАП с питанием от USB с возможностью 4-канального звучания. Как я предложил выше, возможно, вы можете использовать это как простой 2-полосный цифровой кроссовер, возможно, четырехканальное объемное воспроизведение, или если вы просто хотите двойное независимое стереофоническое воспроизведение с одного компьютера (например, совместное воспроизведение музыки для друга во время прослушивания музыки). смотрю фильм!).

Мне было любопытно, не страдает ли качество звука в 4-канальном режиме при одновременном воспроизведении 2-х потоков. Давайте проверим это.

На выходе A (каналы 1/2) VLC воспроизводит фильм (отличный V For Vendetta , HEVC 1080P Blu-Ray rip, саундтрек AC3), пока я играю тест 24/96 RightMark на Выход B (каналы 3/4) на мой АЦП RME! Для простоты оба потока настроены на вывод прямого звука 24/96, 100% громкости для тестового аудиоканала, ~70% громкости фильма, что было довольно громко для моих наушников. Канал тестового сигнала на 100% был бы «идеальным по битам» без использования ASIO или WASAPI.

Вот как выглядел экран компьютера во время выполнения теста — обратите внимание, что я использую foobar для воспроизведения тестового сигнала, и вы можете видеть, что настройки устройства Roland установлены на 4-канальный режим:

Результаты RightMark 24/96:


Как видите, по сути нет никакой разницы, использовал ли я 2-х канальный режим или 4-х канальный с воспроизведением всех каналов! Обратите внимание, что это довольно старый ультрабук с процессором i5 (двухъядерный процессор i5-3317U с частотой 2,6 ГГц), который выполняет программное воспроизведение фильма с кодировкой 1080P HEVC плюс декодирование AC3. Несмотря на все необходимые дополнительные циклы многозадачности ЦП, обратите внимание, что на аналоговом выходе действительно не было значительного шума, и почти не было никакой разницы с разверткой искажения IMD + N. В лучшем случае, я полагаю, если мы посмотрим на график перекрестных помех, мы сможем различить постоянную предельную разницу с немного более высокими 4-канальными перекрестными помехами.

Пусть это послужит напоминанием о том, что с битовым выводом обычно к сигналу не добавляется шум, даже когда ЦП работает относительно интенсивно (вот еще один тестовый пример). Пока ЦАП получает безупречные аудиоданные без проблем с буферизацией, разницы в звуке нет независимо от запущенного программного обеспечения (включая программное обеспечение для воспроизведения и ОС).

Roland, как и PonoPlayer, может выводить в сбалансированном режиме, я могу использовать те же 3,5-мм кабели Phono-XLR для Pono и измерить, есть ли какая-либо польза от этого режима (нет смысла тестировать 16/44.1 с балансным выходом , давайте просто посмотрим на 24/96 и 24/192):


Проще говоря: не стоит хлопот по использованию этого ЦАП в балансной конфигурации . Обратите внимание, что единственным параметром, который незначительно улучшился, были перекрестные стереофонические помехи; не то, чтобы это было заметно с реальной музыкой. Я полагаю, что если бы у вас были очень длинные провода, подавление шума могло бы принести пользу, но при типичной длине дома <10 футов результаты предполагают, что следует просто придерживаться несимметричного режима. Напротив, PonoPlayer действительно выиграл от использования сбалансированного выхода с более низким уровнем шума (результаты тестирования здесь). Итак, у вас есть это, вот пример, когда только то, что устройство способно посылать сбалансированный сигнал, не означает, что разрешение будет лучше.

Излишне говорить, что никакой разницы с уровнем ультразвукового шума при “1-битном” режиме с балансным выходом.

VI. Субъективное качество звука…

Вам может быть интересно: “ Как звучит этот ЦАП? ” :-).

Звучит так, как и следовало ожидать по измерениям! Он тихий, имеет хорошее расширение частот при подключении к моей основной звуковой системе и отлично справляется с динамическими переходными процессами. Главное, с чем следует быть осторожным, — это относительно высокое выходное сопротивление наушников, около 15 Ом. Для наилучшего качества рекомендуется соединить этот ЦАП с наушниками с высоким импедансом 100+ Ом.

Я прослушал несколько треков, используя наушники 1MORE Quad Driver (только 32 Ом). Все еще неплохо, и, безусловно, усилитель для наушников достаточно мощный, чтобы играть неудобно громко без слышимых искажений. Тем не менее, я слышу небольшой акцент на средних частотах, вероятно, из-за плохого соответствия импеданса. Например, в альбоме Нила Янга Harvest он звучал немного более гнусаво, чем обычно, с этой комбинацией 1MORE-Roland :-).

Давайте поговорим о режиме DSD “1-bit A/D Conversion”. С помощью этого устройства можно легко выполнить мгновенное сравнение A/B между воспроизведением PCM и «1-битным» преобразованием, потому что, как показано выше, выходная громкость остается неизменной. Просто отметьте поле настройки, и устройство немедленно переключится с паузой <1 секунды. Как я заметил еще в 2013 году, передискретизация DSD слегка меняет качество звука, делая вокал более «настоящим». В наушниках ощущается ощущение «плавности» («S1LKi» DSP как-никак!) и временами ощущение, что звуковая сцена «шире», «шире». Я нашел это довольно случайным, нравится ли мне этот эффект. Для джаза и акустической музыки (например, Musica Nuda ), это могло бы добавить немного атмосферы, но с синтетической электроникой или современной поп-музыкой (я слушал Aphex Twins Drukqs ), кажется, что это убирает “кусок”, который мне нравится с транзиентами. и я думаю, что для такой музыки его лучше выключить.

Несмотря на это, я бы определенно классифицировал эффект как тонкий . Это из тех вещей, когда с немедленным переключением можно обнаружить разницу, но как только вы позволите своему уму наслаждаться музыкой и не сосредотачиваетесь на этом качественном аспекте, в течение 10 секунд я не замечу разницы. Насколько этот эффект обусловлен разницей в фильтрации или избыточным шумом от DSP-преобразования, трудно сказать без контролируемых прослушиваний. Режим «1-битное цифро-аналоговое преобразование» — интересная функция, но не о чем слишком волноваться, и с объективной точки зрения его отключение действительно приводит к лучшему разрешению / точности воспроизведения.

VII. Выводы

Хотя Roland Mobile UA-M10 явно не является «новым ЦАП в блоке», он, безусловно, представляет собой интересное устройство с большим количеством функций, чем стандартные ЦАП USB. Двойной выход на наушники/линейный выход, а также возможность назначать такие функции, как 4-канальный и сбалансированный выход, выделяют этот продукт.

Алгоритм “1-битного цифро-аналогового преобразования” изменяет звук, и я оставлю это на ваше усмотрение, нравится ли вам это. Лично мне разница показалась незначительной.

Я не стал тестировать воспроизведение материала DSD64 с помощью этого ЦАП просто потому, что я думаю, что мы находимся далеко в закате DSD как музыкального формата, и в любом случае есть немного исходного материала DSD, заслуживающего внимания (помните, что многие SACD просто имеют стандартное разрешение). Музыка в формате PCM).

Помните, что из-за уникальных функций, управляемых настройками драйвера устройства, этот ЦАП следует рассматривать как предназначенный для пользователей Windows и Mac OS. Форм-фактор на самом деле очень приятный и мог бы стать хорошим внешним ЦАП, спрятанным за небольшим корпусом Raspberry Pi. Увы, очень жаль, что я не смог заставить его стабильно работать с Linux.

Спасибо моему другу за то, что он позволил мне ненадолго одолжить этот довольно уникальный USB-ЦАП :-).

——————–

Псс… Хотите услышать о змеином масле? Посмотрите этот разговор между Дарко и Джеффом Доргеем (TONEAudio), если осмелитесь. Я думаю, что сам разговор IS змеиное масло – намек на продукты и идеи, такие как различные классы змеиного масла, которые я обсуждал ранее. Вы лучший человек, чем я, если бы вы могли слушать более 15 минут, не пропуская быстро те 80 с лишним минут, которые говорят мужчины, у которых, по-видимому, нет возможности проверить реальность и которые, ИМО, отчаянно пытаются продать вам вещи. . Darko, кажется, питает слабость к USB-кабелям, и да, зрительное прослушивание склонно к предвзятости.

Серьезно, в наши дни, когда мы можем легко измерить разрешение устройства за пределами 16/44,1, обнаружить пикосекундный джиттер, количественно оценить неслышимое содержимое, такое как ультразвуковой шум при преобразовании DSD, устройства, которые звучат явно по-другому, также сделают их заметно разными.

Если звук устройства действительно “очевидно отличается” и его можно легко выделить,  все заявления о прослушивании через зрение  независимо от того, говорим ли мы о кабелях, динамиках, ЦАП или цифровых стримерах, следует рассматривать как быть в лучшем случае низкоуровневым «доказательством» при предъявлении требований. Эта дискуссия между Дарко и Доргеем — типичный пример того, как это звучит, когда люди «болтаются» небольшими фактами, множеством предположений, основанных на сомнительных анекдотах. В результате этого опыта человек в конечном итоге узнает мало что либо о «общей картине» или конкретно о каком-либо конкретном устройстве – ненужная болтовня без выраженной непреходящей правды или, по ИМО, даже эфемерная развлекательная ценность.

В заключение… Дайте результаты слепого теста: “ Слышны ли высокие гармонические искажения в музыке? ” :-). До окончания приема заявок (конец апреля 2020 г.) осталось две недели !

Будьте здоровы и наслаждайтесь музыкой!

14 Развитие протокола связи MIDI | Электронная и компьютерная музыка

  • Иконка Цитировать Цитировать

  • Разрешения

  • Делиться
    • Твиттер
    • Еще

Cite

Manning, Peter,

’14 The Development of the MIDI Communications Protocol’

,

Электронная и компьютерная музыка

, 4 -е изд.

(

2013;

Online Edn,

Oxford Academic

, 26 сентября 2013

), HTTPS://DOI.ORG/109993

), https://doi.org.10993

). /acprof:oso/9780199746392.003.0014,

, по состоянию на 17 сентября 2022 г.

Выберите формат Выберите format.ris (Mendeley, Papers, Zotero).enw (EndNote).bibtex (BibTex).txt (Medlars, RefWorks)

Закрыть

Фильтр поиска панели навигации Oxford AcademicЭлектронная и компьютерная музыка (4-е изд.) Теория и анализ музыкиПопулярная музыкаКнигиЖурналы Термин поиска мобильного микросайта

Закрыть

Фильтр поиска панели навигации Oxford AcademicЭлектронная и компьютерная музыка (4-е изд. ) Теория и анализ музыкиПопулярная музыкаКнигиЖурналы Термин поиска на микросайте

Advanced Search

Abstract

В этой главе описывается разработка MIDI как стандартного отраслевого протокола связи для управления синтезаторами. Идея создания стандартного цифрового протокола для соединения синтезаторов и связанных с ними периферийных устройств на уровне управления была впервые неофициально предложена на собрании Национальной ассоциации музыкальных торговцев (NAMM) в начале лета 1981 года. К сентябрю 1982 года проект значительно расширенная спецификация была завершена, включая окончательный выбор акронима, цифровой интерфейс музыкальных инструментов или MIDI. К концу года и Sequential Circuits, и Roland производили синтезаторы с MIDI-совместимыми интерфейсами, а демонстрация на выставке 19 января83-е собрание NAMM наконец убедило производителей в том, что к этой разработке нужно отнестись серьезно.

Ключевые слова: MIDI-синтезатор, отраслевые стандарты, цифровой протокол, Sequential Circuits, Roland, Национальная ассоциация музыкальных торговцев

Тема

Теория и анализ музыки Популярная музыка

В настоящее время у вас нет доступа к этой главе.

Войти

Получить помощь с доступом

Получить помощь с доступом

Доступ для учреждений

Доступ к контенту в Oxford Academic часто предоставляется посредством институциональных подписок и покупок. Если вы являетесь членом учреждения с активной учетной записью, вы можете получить доступ к контенту одним из следующих способов:

Доступ на основе IP

Как правило, доступ предоставляется через институциональную сеть к диапазону IP-адресов. Эта аутентификация происходит автоматически, и невозможно выйти из учетной записи с IP-аутентификацией.

Войдите через свое учреждение

Выберите этот вариант, чтобы получить удаленный доступ за пределами вашего учреждения. Технология Shibboleth/Open Athens используется для обеспечения единого входа между веб-сайтом вашего учебного заведения и Oxford Academic.

  1. Нажмите Войти через свое учреждение.
  2. Выберите свое учреждение из предоставленного списка, после чего вы перейдете на веб-сайт вашего учреждения для входа.
  3. При посещении сайта учреждения используйте учетные данные, предоставленные вашим учреждением. Не используйте личную учетную запись Oxford Academic.
  4. После успешного входа вы вернетесь в Oxford Academic.

Если вашего учреждения нет в списке или вы не можете войти на веб-сайт своего учреждения, обратитесь к своему библиотекарю или администратору.

Войти с помощью читательского билета

Введите номер своего читательского билета, чтобы войти в систему. Если вы не можете войти в систему, обратитесь к своему библиотекарю.

Члены общества

Доступ члена общества к журналу достигается одним из следующих способов:

Войти через сайт сообщества

Многие общества предлагают единый вход между веб-сайтом общества и Oxford Academic. Если вы видите «Войти через сайт сообщества» на панели входа в журнале:

  1. Щелкните Войти через сайт сообщества.
  2. При посещении сайта общества используйте учетные данные, предоставленные этим обществом. Не используйте личную учетную запись Oxford Academic.
  3. После успешного входа вы вернетесь в Oxford Academic.

Если у вас нет учетной записи сообщества или вы забыли свое имя пользователя или пароль, обратитесь в свое общество.

Войти через личный кабинет

Некоторые общества используют личные аккаунты Oxford Academic для предоставления доступа своим членам. Смотри ниже.

Личный кабинет

Личную учетную запись можно использовать для получения оповещений по электронной почте, сохранения результатов поиска, покупки контента и активации подписок.

Некоторые общества используют личные аккаунты Oxford Academic для предоставления доступа своим членам.

Просмотр учетных записей, вошедших в систему

Щелкните значок учетной записи в правом верхнем углу, чтобы:

  • Просмотр вашей личной учетной записи, в которой выполнен вход, и доступ к функциям управления учетной записью.
  • Просмотр институциональных учетных записей, предоставляющих доступ.

Выполнен вход, но нет доступа к содержимому

Oxford Academic предлагает широкий ассортимент продукции. Подписка учреждения может не распространяться на контент, к которому вы пытаетесь получить доступ. Если вы считаете, что у вас должен быть доступ к этому контенту, обратитесь к своему библиотекарю.

Ведение счетов организаций

Для библиотекарей и администраторов ваша личная учетная запись также предоставляет доступ к управлению институциональной учетной записью. Здесь вы найдете параметры для просмотра и активации подписок, управления институциональными настройками и параметрами доступа, доступа к статистике использования и т. д.

Покупка

Наши книги можно приобрести по подписке или приобрести в библиотеках и учреждениях.

Информация о покупке

Патенты, переданные Texas Instmments Incorporated

Патенты, переданные Texas Instmments Incorporated

  • Вложенный цикл управления

    Номер патента: 11442709

    Abstract: Способ компиляции и выполнения вложенного цикла включает инициализацию контроллера вложенного цикла с помощью значения счетчика внешнего цикла и значения счетчика внутреннего цикла. Контроллер вложенного цикла включает предикат FIFO. Способ также включает объединение вложенного цикла и во время выполнения объединенного вложенного цикла заполнение контроллером вложенного цикла предиката FIFO и выполнение инструкции получения предиката, имеющей значение смещения, где предикат получения возвращает значение из предиката FIFO. определяется значением смещения. Способ дополнительно включает в себя предикацию инструкции внешнего цикла для возвращаемого значения из предикатного FIFO.

    Тип: Грант

    Подано: 3 августа 2020 г.

    Дата патента: 13 сентября 2022 г.

    Правопреемник: Texas Instmments Incorporated

    Изобретатели: Кай Чирка, Тимоти Д. Андерсон, Тодд Т. Хан, Алан Л. Дэвис

  • Сжатие энергонезависимой памяти для восстановления памяти

    Номер патента: 11436090

    Аннотация: Один из примеров включает интегральную схему (ИС). ИС включает в себя энергонезависимую память и логику. Логика сконфигурирована для получения кода восстановления, связанного с экземпляром памяти, и присвоения параметра сжатия коду восстановления на основе конфигурации экземпляра памяти. Логика также настроена на сжатие кода восстановления на основе параметра сжатия для создания сжатого кода восстановления и предоставления сжатых данных восстановления, которые включают в себя сжатый код восстановления и данные управления сжатием, которые идентифицируют параметр сжатия. Контроллер энергонезависимой памяти подключен между энергонезависимой памятью и логикой. Контроллер энергонезависимой памяти выполнен с возможностью передачи сжатых данных восстановления в энергонезависимую память и/или из нее.

    Тип: Грант

    Подано: 17 декабря 2020 г.

    Дата выдачи патента: 6 сентября 2022 г.

    Правопреемник: Texas Instmments Incorporated

    Изобретатели: Деванатан Варадараджан, Рамакришнан Венкатасубраманян, Варун Сингх

  • Считывание справочной таблицы

    Номер патента: 11436015

    Резюме: Цифровой процессор данных включает в себя многоступенчатую сеть бабочки, которая сконфигурирована так, чтобы в ответ на команду чтения таблицы поиска получать данные таблицы поиска из промежуточного регистра, переупорядочивать данные таблицы поиска на основе управляющих сигналов, содержащих данные регистра конфигурации таблицы поиска, и записывать переупорядоченные данные таблицы поиска в регистр назначения, указанный командой чтения таблицы поиска.

    Тип: Грант

    Подано: 13 сентября 2019 г.

    Дата выдачи патента: 6 сентября 2022 г.

    Правопреемник: Texas Instmments Incorporated

    Изобретатели: Навин Бхориа, Дюк Буи, Дхира Баласубраманиан Самудрала, Рама Венкатасубраманян

  • Локализация только камеры в разреженных средах с 3D-картами

    Номер патента: 11417017

    Реферат: Методы локализации транспортного средства, включая получение изображения с камеры, определение набора характерных точек изображения на изображении, получение приблизительного местоположения транспортного средства, определение набора суб -тома (SV) карты для доступа на основе приблизительного местоположения, получение характерных точек карты и связанных дескрипторов характеристик карты, связанных с набором SV, определение набора возможных совпадений между набором характерных точек изображения и полученным элементом карты точки, определение набора потенциальных поз камеры из совпадений-кандидатов из набора совпадений-кандидатов и соответствующей ошибки повторного проецирования, оцененной для оставшихся точек, чтобы выбрать первую позицию из набора потенциальных поз, имеющих наименьшую связанную ошибку повторного проецирования, определение первой положение находится в пределах порогового значения ожидаемого местоположения транспортного средства и выводит местоположение транспортного средства на основе первого положения.

    Тип: Грант

    Подано: 21 апреля 2020 г.

    Дата выдачи патента: 16 августа 2022 г.

    Правопреемник: Texas Instmments Incorporated

    Изобретатели: Хрушикеш Тукарам Гаруд, Дипак Поддар, Сойеб Нурмохаммед Нагори

  • Обработка неисправимых ошибок

    Номер патента: 11416334

    Реферат: Устройство включает в себя ядро ​​центрального процессора (ЦП) и подсистему кэш-памяти, связанную с ядром ЦП. Подсистема кэш-памяти включает в себя первую память, вторую память и контроллер, соединенный с первой и второй памятью. Контроллер выполнен с возможностью приема транзакции от мастера, причем транзакция направляется в первую память и содержит адрес; повторно вычисляют код исправления ошибок (ECC) для строки данных во второй памяти, связанной с адресом; определить наличие неисправимой ошибки в строке данных во втором запоминающем устройстве на основании сравнения повторно вычисленного кода ЕСС и сохраненного кода кода ЕСС для строки данных; и в ответ на определение того, что в строке данных во второй памяти присутствует неисправимая ошибка, завершить транзакцию, не обращаясь к первой памяти.

    Тип: Грант

    Подано: 22 мая 2020 г.

    Дата патента: 16 августа 2022 г.

    Правопреемник: Texas Instmments Incorporated

    Изобретатели: Дэвид Мэтью Томпсон, Абхиджит Ашок Чачад

  • Сохранение и отзыв рабочих ключей блоком управления

    Номер патента: 11405221

    Реферат: Устройство электронного брелока в одном варианте осуществления включает в себя передатчик, счетчик, сконфигурированный для предоставления текущего значения счетчика, отображаемого множеством битов, память, сконфигурированную для хранения операции ключ и процессор, соединенный с передатчиком и памятью. Процессор сконфигурирован для шифрования текущего значения счетчика с использованием ключа операции для создания зашифрованного значения счетчика, выбора подмножества множества битов текущего значения счетчика, передачи сообщения, которое включает в себя зашифрованное значение счетчика и подмножество множества битов. бит текущего значения счетчика.

    Тип: Грант

    Подано: 1 октября 2019 г.

    Дата выдачи патента: 2 августа 2022 г.

    Правопреемник: Texas Instmments Incorporated

    Изобретатель: Джин-Мэн Хо

  • Система и метод измерения времени полета

    Номер патента: 11397259

    Реферат: Методы измерения времени пролета (ToF), включающие переключение первой измерительной станции в основной рабочий режим, передачу первой измерительной станцией первого ToF пакет на удаленное устройство, переключение первой измерительной станции в режим приема для приема первого пакета ответа ToF от удаленного устройства, прием первой измерительной станцией первого пакета ответа ToF, определение временного интервала между передачей первый пакет ToF и прием первого пакета ответа ToF, прием множества временных интервалов от одной или нескольких других измерительных станций, определение измерения ToF на основе первого временного интервала и множества временных интервалов, переключение первой измерительной станции на вторичную режима работы и передачи на вторую измерительную станцию ​​указания на переход в основной режим работы.

    Тип: Грант

    Подано: 19 марта 2019 г.

    Дата патента: 26 июля 2022 г.

    Правопреемник: Texas Instmments Incorporated

    Изобретатели: Томас Мотос, Эспен Виум, Тронд Мекельборг Рогнеруд, Аслак Рингволл Норманн, Оскар Густав Фредрик фон Хайдекен, Рейдар Мир

  • Методы и устройства для компенсации изменений калибровки радиолокационной системы

    Номер патента: 11391815

    Реферат: Раскрыты способы, устройства, системы и изделия для компенсации калибровки радиолокационных систем. Радиочастотная (РЧ) подсистема, имеющая канал передачи, канал приема и тракт обратной связи, включающий, по меньшей мере, часть канала передачи и, по меньшей мере, часть канала приема, измеритель кольцевой проверки для измерения первого отклика кольцевой проверки подсистема РЧ для первой конфигурации калибровки подсистемы РЧ и для измерения второго отклика обратной связи РЧ подсистемы для второй конфигурации калибровки подсистемы РЧ, и компенсатор для настройки по меньшей мере одного из программируемого переключателя передачи или цифрового входной каскад на основе разницы между первой характеристикой обратной связи и второй характеристикой обратной связи, чтобы компенсировать изменение характеристики обратной связи, когда РЧ-подсистема изменяется с первой конфигурации калибровки на вторую конфигурацию калибровки.

    Тип: Грант

    Подано: 16 июля 2019 г.

    Дата патента: 19 июля 2022 г.

    Правопреемник: Texas Instmments Incorporated

    Изобретатели: Картик Суббурадж, Шанкар Нараянамурти, Картик Рамасубраманян, Ананд Гадияр, Дирадж Кумар Шетти, Шайлеш Джоши

  • Управление потоком данных для выбора нескольких микросхем

    Номер патента: 11385862

    Реферат: Раскрыты система, способ и машиночитаемый носитель для работы буфера «первым пришел, первым обслужен» (FIFO), который передает данные между хостом и множеством конечных точек с использованием выбора микросхемы. Способ включает в себя прием текущего значения указателя чтения и состояния для активной конечной точки, а также чтение данных в местоположении, на которое указывает указатель чтения, и установку тега, связанного с местоположением, на которое указывает указатель чтения, для указания доступности.

    Тип: Грант

    Подано: 13 октября 2020 г.

    Дата патента: 12 июля 2022 г.

    Правопреемник: Texas Instmments Incorporated

    Изобретатель: Шайлеш Ганапат Готгалкар

  • Контекстно-зависимые отладочные запросы на доступ к памяти

    Номер патента: 11372745

    Реферат: Раскрытые варианты осуществления включают в себя устройство обработки, имеющее контроллер отладки, который выдает контекстно-зависимый запрос отладки. Контекстно-зависимый запрос на отладку включает по крайней мере один условный критерий. Ядро обработки получает запрос отладки, определяет, верны ли все, по меньшей мере, один условный критерий, и обслуживает запрос отладки, когда истинны все, по меньшей мере, один условный критерий, посредством доступа к местоположению данных, указанному в запросе отладки. Обслуживание запроса на отладку может выполняться в режиме реального времени без приостановки работы устройства обработки, а доступ может быть операцией чтения или записи в зависимости от типа доступа, указанного в запросе на отладку. Условные критерии могут включать в себя одно или несколько условий режима процессора, условия идентификатора виртуальной машины и условия контекста отладки.

    Тип: Грант

    Подано: 23 марта 2020 г.

    Дата патента: 28 июня 2022 г.

    Правопреемник: Texas Instmments Incorporated

    Изобретатель: Джейсон Линн Пек

  • Назначение и возврат сетевых адресов для иерархических сетей RPL

    Номер патента: 11368393

    Реферат: Раскрытые варианты осуществления относятся к конфигурации сети RPL на основе иерархического Do-Dag (H-DOC), где сетевой адрес каждого узла соответствует его местоположению в иерархической сети. Сетевые адреса инициализируются иерархически. Узлы патента-кандидата сигнализируют о доступности. Дочерние узлы-кандидаты отвечают выбранному родительскому узлу-кандидату временным адресом. Выбранный родительский узел-кандидат подтверждает выбор и передает иерархический адрес для дочернего узла в передаче на временный адрес. Дочерний узел меняет свой адрес на иерархический адрес родительского узла. Когда узел переключает родительские узлы, он сигнализирует старому родительскому узлу освободить его как дочерний узел, а затем сообщает выбранному родительскому узлу-кандидату временный адрес.

    Тип: Грант

    Подано: 26 ноября 2019 г.

    Дата выдачи патента: 21 июня 2022 г.

    Правопреемник: Texas Instmments Incorporated

    Изобретатели: Рамануджа Ведантхам, Кумаран Виджаясанкар, Арвинд К. Рагху, Аритон Э. Джафа

  • Слияние записей в магазинах с разными уровнями привилегий

    Номер патента: 11360905

    Реферат: Система кэширования, включающая первый субкэш, второй субкэш, соединенный параллельно с первым субкэшем, для хранения команд записи в память, которые не кэшируются в первый субкэш, причем второй субкэш включает в себя биты привилегий, сконфигурированные для хранения указания на то, что соответствующая строка кэша второго субкэша связана с уровнем привилегий, и при этом второй субкэш дополнительно сконфигурирован для приема первую команду записи в память для адреса памяти, связанного с первым уровнем привилегий, сохранить во втором подкэше первые данные, связанные с первой командой записи в память, и уровень привилегий, связанный со строкой кэша, принять вторую команду записи memory для строки кэша, вторая команда записи в память, связанная со вторым уровнем привилегий, объединяет первый уровень привилегий со вторым уровнем привилегий и выводит объединенный уровень привилегий. el со строкой кеша.

    Тип: Грант

    Подано: 22 мая 2020 г.

    Дата патента: 14 июня 2022 г.

    Правопреемник: Texas Instmments Incorporated

    Изобретатели: Навин Бхориа, Тимоти Дэвид Андерсон, Пит Хипплхойзер

  • Изолированный преобразователь постоянного тока в постоянный

    Номер патента: 11336193

    Реферат: В описанных примерах изолированный преобразователь постоянного тока включает в себя: входной узел для приема входного напряжения; трансформатор, включающий в себя первичную сторону, имеющую первую и вторую клеммы и заземление первичной стороны; и первый и второй переключатели нижнего плеча. Первый переключатель нижней стороны подключен между первой клеммой и заземлением первичной стороны. Второй переключатель нижней стороны подключен между второй клеммой и заземлением первичной стороны. Первое напряжение подается на первый переключатель нижнего плеча, а второе напряжение подается на второй переключатель нижнего плеча. Кроме того, изолированный преобразователь постоянного тока включает в себя первый и второй переключатели верхнего плеча. Первый переключатель верхнего плеча соединен между первым терминалом и входным узлом. Второй переключатель верхнего плеча подключен между вторым терминалом и входным узлом. Кроме того, изолированный преобразователь постоянного тока включает в себя контроллер переключения.

    Тип: Грант

    Подано: 18 марта 2020 г.

    Дата выдачи патента: 17 мая 2022 г.

    Правопреемник: Texas Instmments Incorporated

    Изобретатели: Маурицио Гранато, Джованни Фраттини, Шайлендра Кумар Баранвал

  • Оценка шума с использованием настраиваемой пользователем информации

    Номер патента: 11330153

    Abstract: В некоторых примерах способ включает прием данных пикселей от устройства захвата изображения, имеющего цветовой фильтр, при этом данные пикселей представляют собой часть изображения. Способ дополнительно включает в себя выполнение вейвлет-разложения пиксельных данных для создания разложенных пиксельных данных и определение локальной интенсивности пиксельных данных. Способ также включает в себя определение порогового значения шума на основе локальной интенсивности и функции интенсивности шума, основанной на цветовом фильтре; определение значения шума для пиксельных данных на основе разложенных пиксельных данных и порогового значения шума; и исправление данных пикселей на основе значения шума для создания выходного изображения.

    Тип: Грант

    Подано: 14 июня 2019 г.

    Дата патента: 10 мая 2022 г.

    Правопреемник: Texas Instmments Incorporated

    Изобретатели: Ган Хуа, Михир Нарендра Моди, Раджасекар Редди Аллу, Нирадж Нандан, Шашанк Дабрал

  • Шина обновления тегов для обновленного состояния согласованности

    Номер патента: 11307987

    Резюме: Устройство включает в себя ядро ​​​​ЦП и подсистему кэш-памяти L1, включая основной кэш-память L1, кэш-память L1-жертвы и контроллер L1. Устройство включает в себя подсистему кэш-памяти L2, соединенную с подсистемой кэш-памяти L1 шиной транзакций и шиной обновления тегов. Подсистема кэша L2 включает в себя основной кэш L2, теневой основной кэш L1, теневой кэш-память L1 и контроллер L2. Контроллер L2 получает сообщение от контроллера L1 по шине обновления тегов, включая допустимый сигнал, адрес и состояние когерентности. В ответ на подтвержденный действительный сигнал контроллер L2 идентифицирует запись в теневом основном кэше L1 или в теневом кэше L1 жертвы, имеющую адрес, соответствующий адресу сообщения, и обновляет состояние когерентности идентифицированной записи, чтобы оно стало когерентным. состояние сообщения.

    Тип: Грант

    Подано: 22 мая 2020 г.

    Дата патента: 19 апреля 2022 г.

    Правопреемник: Texas Instmments Incorporated

    Изобретатели: Абхиджит Ашок Чачад, Дэвид Мэтью Томпсон, Навин Бхориа, Питер Майкл Хипплхойзер

  • Твердотельное реле с изолятором

    Номер патента: 11271562

    Реферат: Схема твердотельного реле включает в себя изолятор, первую выходную клемму, вторую выходную клемму и выходной переключатель. Выходной переключатель соединен со схемой изолятора и включает в себя первый транзистор, второй транзистор и диод. Первый транзистор соединен с первой выходной клеммой. Второй транзистор соединен с первым транзистором и второй выходной клеммой. Диод соединен с первым транзистором, вторым транзистором и землей и сконфигурирован так, чтобы блокировать протекание тока от земли к первому транзистору и второму транзистору. Схема изолятора соединена с выходным ключом и сконфигурирована для активации первого транзистора и второго транзистора.

    Тип: Грант

    Подано: 16 октября 2020 г.

    Дата выдачи патента: 8 марта 2022 г.

    Правопреемник: Texas Instmments Incorporated

    Изобретатели: Наванит Кумар Нараянасами, Ману Балакришнан, Мирослав Оляка

  • Запись справочной таблицы

    Номер патента: 11269636

    Резюме: Цифровой процессор данных включает в себя память команд, в которой хранятся инструкции, каждая из которых определяет операцию обработки данных и, по крайней мере, одно поле операнда данных, декодер команд, соединенный с памятью команд для последовательного вызова инструкций из память команд и определение операции обработки данных и по меньшей мере одного операнда данных, и по меньшей мере один операционный блок, связанный с файлом регистров данных и декодером инструкций для выполнения операции обработки данных по меньшей мере над одним операндом, соответствующим декодированной инструкции дешифратором команд и сохранением результатов операции обработки данных. По меньшей мере один операционный блок сконфигурирован для выполнения записи в таблицу в ответ на команду записи таблицы поиска путем записи по меньшей мере одного элемента данных из исходного регистра данных в указанное место в указанном количестве по меньшей мере одной таблицы.

    Тип: Грант

    Подано: 13 сентября 2019 г.

    Дата выдачи патента: 8 марта 2022 г.

    Правопреемник: Texas Instmments Incorporated

    Изобретатели: Навин Бхориа, Дюк Буи, Дхира Баласубраманиан Самудрала

  • Обнаружение обрыва провода в приемниках с цифровым входом

    Номер патента: 11255901

    Резюме: Оптопара включена последовательно между контактом заземления схемы цифрового ввода и заземлением промышленного контроллера. Конденсатор для заземления предусмотрен для каждого цифрового входа. Резистор подключен к входному контакту схемы цифрового ввода. Для обнаружения обрыва провода подается тестовый импульс на оптопару, включенную в цепь заземления. Этот тестовый импульс изолирует схему цифрового входа от земли возбуждения. Поскольку ток всегда поступает из поля, когда провод не разорван, конденсатор, подключенный между входом и землей, заряжается. После завершения тестового импульса проверяется выходной сигнал схемы цифрового входа. Если уровень указывает, что вход высокий, провод не поврежден. Если, однако, выход остается низким, что указывает на низкий уровень входа, провод оборвался.

    Тип: Грант

    Подано: 6 января 2020 г.

    Дата патента: 22 февраля 2022 г.

    Правопреемник: Texas Instmments Incorporated

    Изобретатель: Анант Шанкар Камат

  • Антенна на интегральной схеме

    Номер патента: 11258161

    Резюме: Предоставляется пакет интегральной схемы. В некоторых примерах корпус интегральной схемы представляет собой корпус антенны на корпусе, который включает в себя множество диэлектрических слоев, множество проводящих слоев, чередующихся с множеством диэлектрических слоев, и кристалл интегральной схемы, расположенный на первой стороне множества диэлектрических слоев. Множество проводящих слоев включает в себя первый слой, расположенный на второй стороне множества диэлектрических слоев, который включает в себя набор антенн. В некоторых таких примерах кристалл интегральной схемы включает в себя схему обработки данных радара, а пакет интегральных схем АОР сконфигурирован для применения в радарах.

    Тип: Грант

    Подано: 3 сентября 2019 г.

    Дата патента: 22 февраля 2022 г.

    Правопреемник: Texas Instmments Incorporated

    Изобретатели: Мейсам Моаллем, Росс Аллан Кулак

  • Передача второго уровня по принципу «первым пришел — первым вышел»

    Номер патента: 11243809

    Резюме: Аппаратный конечный автомат, подключенный к процессору, аппаратный конечный автомат, настроенный на получение операционных кодов от процессора; мультиплексор, соединенный с процессором, аппаратным конечным автоматом и схемой контрольной суммы, при этом мультиплексор сконфигурирован для приема данных от процессора; и схему передачи, соединенную с мультиплексором, причем схема передачи сконфигурирована для приема данных от мультиплексора для передачи на удаленное оконечное устройство, при этом аппаратный конечный автомат дополнительно сконфигурирован для того, чтобы в ответ на прием одного или нескольких операционных кодов от процессора: вызывать схема контрольной суммы для изменения значения контрольной суммы первого пакета данных, передаваемого схемой передачи; и заставить схему передачи упреждать передачу первого пакета данных и начинать передачу второго пакета данных после того, как измененное таким образом значение контрольной суммы будет передано из схемы передачи.

    Тип: Грант

    Подано: 18 декабря 2020 г.

    Дата выдачи патента: 8 февраля 2022 г.

    Правопреемник: Texas Instmments Incorporated

    Изобретатели: Томас Антон Лейрер, Уильям Кронин Уоллес, Дэвид Алстон Лайд

Вероника – Трансивер наносит ответный удар – Блондихэкс

ЭТО ПРЕКРАСНО.



После невероятного успеха нашей последней работы над F18A Вероники я был очень рад начать работу над программным обеспечением, чтобы поговорить с этой штукой. Моя конечная цель состоит в том, чтобы F18A заменил оригинальный графический процессор Veronica, а это означает переписывание основных процедур ПЗУ для текста, спрайтов, прокрутки и так далее.

Прежде чем я смогу сделать что-либо из этого, мне нужен доступ к биту MODE на F18A. Раньше я игнорировал этот сигнал, потому что он не нужен для моего базового теста по изменению цвета границы. Для более сложных взаимодействий мне нужна возможность переключать бит MODE из программного обеспечения. В V9918A рекомендуемый способ обработки бита MODE — просто привязать его к наименее значащей адресной строке. Это довольно элегантное решение, потому что это означает, что теперь у вас есть два адреса памяти, сопоставленные с устройством, и запись в один из них такая же, как и в другой, за исключением того, что будет присутствовать другое значение MODE. Нет необходимости писать специальный код для управления этим битом, а также не требуется какое-либо причудливое декодирование адреса. Единственная загвоздка в том, что вам нужны четный и нечетный адреса памяти рядом друг с другом, которые отличаются только одним битом, а у меня на самом деле этого нет. Вспомните, что я сопоставил устройство с $EFFE, чтобы оно находилось рядом с $EFFF моего исходного графического процессора. Простое решение состояло в том, чтобы переместить F18A на один байт вниз в памяти, чтобы он занимал $EFFC и $EFFD. Я быстро переделал адресный декодер, чтобы сделать это. Затем я перенаправил бит MODE на A0 на своей шине. Я также привязал младший бит моего компаратора декодирования адресов к высокому, чтобы оба адреса совпадали для чтения и записи.

Плоскогубцы показывают адресную линию A0, идущую от Вероники и проложенную под платой F18A к контакту MODE. Все идет нормально.



После этих изменений я хотел проверить, чтобы цвет границы по-прежнему оставался белым. Я обновил код ПЗУ, указав новое местоположение, записал его в EEPROM, перезагрузил Veronica и…



Гм…. какие.



Цвет моей рамки теперь… голубой. Это странно. Возможно, добавление бита MODE повлияло на время декодирования моего адреса, поэтому я снова привязал MODE к высокому уровню, чтобы вернуться к предыдущей схеме. Та же проблема.

Этот голубой цвет стоит (по-моему) 7 долларов в палитре V9918A. Давайте попробуем другой цвет и посмотрим, что получится. Я изменил код, чтобы сделать рамку темно-красной (6 долларов в палитре). Это дало мне…

Может быть, темно-красный, но не очень темный. Есть еще два красных (средний, 8 долларов и светлый, 9 долларов), и этот действительно похож на один из них.



Подводя итог, если я попрошу цвет $F, я получу 7 долларов. Если я попрошу 6 долларов, я получу либо 6, либо 8, либо 9 долларов. Сложно сказать. Дело в том, что я уже встречал подобные проблемы. Это очень похоже на застрявший бит в приемопередатчике шины. Снова это гнетущее ощущение надвигающейся гибели.

Я переделал тест, который, как я знал, мне нужно было сделать, но я боялся результатов. Я жестко отключил F18A, что должно привести к тройному состоянию всей шины данных. Все контакты были трехпозиционными… кроме одного. Я проверил наличие коротких замыканий или перемычек на этом выводе, и их не было. Похоже, у меня как-то сгорел этот трансивер шины снова .

Как вы понимаете, это было очень деморализующе. В этот момент я действительно подумывал отказаться от всего проекта. На самом деле, я оставил его на хороший день или около того. Однако вот в чем дело. Я уже однажды заменял этот автобусный трансивер, так что я чувствовал, что, вероятно, смогу сделать это снова. Кроме того, теперь у меня уже были все припасы. Во всяком случае, на этот раз должно быть проще, верно? Я также случайно знаю, где я могу одолжить бинокулярный микроскоп, который сделал бы это намного проще, чем комбинация объектива макрокамеры и взрослого языка, который я использовал в прошлый раз.

Я не буду описывать все этапы ремонта, так как осветил их в прошлый раз. В основном это будет о новых вещах, которые я узнал, пытаясь это сделать во второй раз.

В первую очередь это зрение. Я узнал, что для этой работы недостаточно налобных луп и козырьков. Я также узнал, что макрообъектив на фотоаппарате работает в крайнем случае, но не дает вам много рабочего пространства (и ваш объектив возьмет немного тепла от паяльника, нравится вам это или нет). В принципе, идеальный инструмент для просмотра этой работы — один из этих:



Это настоящий зверь. Он весит около пятидесяти фунтов. Я знаю это, потому что, когда нес его в лабораторию, основание отвалилось и испортило часть моего пола. Это был отличный день, за исключением той части, когда основание микроскопа испортило мой дорогой пол. Думаю, мне повезло, что он не приземлился ближе ко мне, иначе они назвали бы себя Старым Куинном Девятипалым.



Все биологи, вероятно, закатят глаза, глядя на следующую часть, но я узнал, что в использовании этого инструмента есть некоторый навык. Это не волшебная коробка «теперь я могу видеть крошечные вещи». Идеально отрегулировать окуляры так, чтобы у вас действительно было восприятие глубины, сложно. Легко думать, что да, но потом вы закрываете один глаз и понимаете, что этот глаз ничего не делал. Затем, как только вы это получите, вы должны научиться работать, не двигая головой. Если вы хоть чуть-чуть шевельнете головой, вы потеряете свое место. Ваше поле зрения представляет собой небольшую круглую область, и любое легкое движение головы может привести к тому, что этот круг исчезнет.

Кроме того, несмотря на то, что этот микроскоп рекламировался как предназначенный для работы с электроникой, он был немного слишком мощным. На самом низком уровне мощности (20x) все было в порядке, но дошло до 90x. Гораздо больше, чем полезно для этого типа работы, потому что ваше поле зрения становится слишком маленьким, чтобы работать в нем. Вы должны иметь возможность немного маневрировать деталью под объективом, и если поле зрения слишком маленькое, любое легкое движение приведет к тому, что она исчезнет из поля зрения, и вам будет сложно «найти» ее снова. Это еще один элемент мастерства в использовании этой штуки — выяснить, как найти свою работу под объективом. Пока вы не получите правильный фокус, расстояние и положение, вы в основном ничего не увидите. Вы лучше «чувствуете», куда смотрит объектив, но это требует практики. Через час я начал осваивать его, и он выполнял ту работу, которая мне была нужна, но я очень рад, что не потерял те деньги, которые стоят эти вещи (хотя отказаться от денег было бы гораздо добрее). на мой этаж). Это было «хорошо», но это не изменило мою работу над мелкими деталями, а они требуют денег за эти вещи.

Другой момент, который не был понятен новичку в микроскопии вроде меня, это сколько света нужно этим штукам. Я полагаю, это очевидно для любого любителя фотографии или вообще умного человека™, но стекло поглощает свет, а когда у вас много стекла, вам нужно много света. Такой прицел, предназначенный для работы на скамейке, не имеет нижнего освещения, поэтому вам нужно направлять свет на вашу работу сбоку. Чем больше вы сможете собрать, тем лучше. Я направил свою самую ослепляющую лампу КЛЛ дневного света на доску так близко, как только мог безопасно, и был вознагражден изображением, которое было работоспособным, хотя и немного тусклым на мой вкус. Вы также получите сумасшедшие тени и другие визуальные артефакты, вызванные несовершенным освещением с разных сторон, поэтому усилия, направленные на то, чтобы сделать освещение ярким и ровным, того стоят.

Чтобы получить представление о процессе использования одного из них, вот практически бессмысленный видеоклип, в котором я ремонтирую с его помощью несколько перемычек. Жало паяльника, которое я использую, самое тонкое из всех, что производит Weller, PTS7. По сути, это швейная игла на конце. Я использую его для разрыва паяных перемычек между контактами в этом зажиме. Мне показалось полезным использовать две руки на утюге для дополнительной устойчивости. При 20-кратном увеличении мои 45-летние руки почти готовы для этой работы:





Пристегнувшись и пристегнувшись, я снова смог снять этот трансивер с помощью ChipQuik.



Как и прежде, с метрическим галлоном флюса и большим количеством ChipQuik чип соскользнул с платы с минимальной драмой.



На этот раз я не очень хорошо справился с очисткой колодок. Там осталось больше ChipQuik, чем хотелось бы.



На этот раз этап очистки прошел не так хорошо, возможно, потому, что я больше боялся тепла. Единственный найденный мной эффективный способ удалить последние следы ChipQuik с платы — это старомодная оплетка для выпайки, и проблема с этим материалом — контроль нагрева. Кажется, что оплетке всегда нужно много тепла, и с ней легко переборщить. Я старался быть консервативным здесь с жарой, потому что, как вы можете видеть на этом фото, я уже потерял накладку от предыдущего ремонта. К счастью, эта подушка не использовалась. Интересно, что это не просто удача – поскольку нет никаких следов, он не способен отводить столько тепла, поэтому излишки идут прямо в FR-4 внизу, готовя эпоксидную смолу. Приготовьте эпоксидную смолу, и появится площадка. Настоящее зло здесь заключается в том, что тепловое повреждение печатной платы является кумулятивным. Он не «заживает» после того, как вы остынете. Если вы его перегрели, вы начали повреждать клей для ламинирования, и это повреждение со временем накапливается. Это означает, что вы фактически получаете фиксированное количество тепловых циклов, но нет никакого способа узнать, что это за число. Это зависит от того, насколько вы опытны в выполнении паяльных работ, оставаясь при этом ниже допуска платы по поглощению тепла. Эти поля тоньше, чем нам хотелось бы, поскольку этот материал предназначен для создания роботами один раз и больше никогда не трогается. Нелегко быть человеком в мире роботов.

Ничуть не смутившись, я, как и прежде, прикрепил углы нового чипа. По какой-то причине мне было намного труднее заставить углы приклеиваться без движения чипа. Думаю, это из-за того, что колодки не чистые. Если контактные площадки чистые и гладкие, чип сидит хорошо, и вы точно контролируете его положение. Если контактные площадки шероховатые с крошечными комочками припоя, это все равно, что пытаться двигать ящик по гравию. Чип застревает в определенных положениях, а затем неожиданно выскакивает, когда вы пытаетесь подтолкнуть его туда, куда хотите.



Проявив некоторую настойчивость, я, как и прежде, закрепил новый чип.



Возможно, вы помните, что в прошлый раз я перестарался с “перетаскиванием пайки” и сделал себе целый проект демонтажа, чтобы все это почистить. На этот раз я попытался быть более консервативным, и, думаю, получилось лучше.

Моя последняя попытка перепайки привела к паре перемычек, но намного лучше, чем в прошлый раз. В какой-то момент я был действительно хорош в этом. Может быть, я убил эти моторные нейроны слишком большим количеством терапевтического виски.



Итак, кажется, дела идут неплохо, не так ли? Уже почти закончили? Что ж, у меня появилась новая проблема, которая не беспокоила меня в прошлый раз. Я узнал, что слишком большое количество тепла и/или давления в одной области может привести к искривлению штифтов в самой упаковке. Похоже, это сочетание изгиба штифта и мягкости пластика, удерживающего его на месте. Удивительно, но ни один из соединительных проводов внутри корпуса, соединяющих штырьки с кристаллом, не вышел из строя во время этого упражнения. По крайней мере, насколько я могу судить до сих пор. Однако решить эту проблему по-прежнему было непросто.

В пятом пине справа видна проблема. Штифт каким-то образом изогнулся вбок и соединился с соседними штифтом и площадкой.



Это сложно исправить. Первое, что я попробовал, это просунуть горячий утюг между перекрывающимися штифтами. Это имело тенденцию просто отталкивать ранее исправный штифт рядом с погнутым, и теперь у вас есть две проблемы .

Хорошо сработало очень мягкое боковое давление на изогнутый штифт с помощью лезвия X-Acto, а затем нагрев этой области утюгом. Как только припой размякнет, изогнутый штифт вернется на место. Это была очень трудная операция двумя руками, и здесь помогали свободные руки и большой рабочий объем бинокулярного микроскопа. Это было бы гораздо более трудным решением с моим старым методом макрокамеры-объектива, потому что вам нужно пространство между объективом и работой, чтобы разместить там несколько инструментов и ваши цифровые колбаски.

После выпрямления штифта также часто наблюдалась перемычка припоя к соседней контактной площадке, потому что штырь никогда не получается точно выровнять, а эти контактные площадки расположены очень близко друг к другу. Кроме того, ситуация скорее напоминает ряд компактных парковочных мест. Если один человек немного ошибается, эта ошибка накапливается до тех пор, пока какой-нибудь несчастный хандр в конце не будет вынужден вылезти через свой люк или заплатить парковщику (который все равно припаркуется на том же месте, вылезет через люк, а затем возьмет с вас за это плату). ). Лезвие X-Acto было очень полезно для разрыва этих мостиков припоя между контактными площадками вокруг изогнутых контактов.

Вот результат нескольких попыток ремонта. В конце концов мне удалось в основном разогнуть три штифта, которые я согнул, пытаясь починить первый согнутый штифт, а затем электрически изолировать их друг от друга. Ключевым моментом здесь было осторожное использование ножа между подушечками пальцев. Это некрасиво, но электрически звучит.



Итак, после почти такого же пота и драмы, как и в прошлый раз, мы снова были готовы к испытанию. Если это сработало, граница снова должна стать белой при запуске.

Эм… ура?



Что ж, вроде сработало. Граница стала белой, но на изображении много странных линий. Это похоже на строки развертки на старом ЭЛТ. Я задавался вопросом, возможно, у меня где-то все еще был короткий ус, который создавал шум, или я повредил какую-то другую часть платы. Я провел тщательный осмотр своего ремонта, не оставив ни одного угла или положения непроверенными. Я не нашел ничего плохого.

Человеческий мозг — очень странная штука. В то время как я провел двадцать минут, напряженно сосредотачиваясь на мире внутри микроскопа, внезапно возникло какое-то далекое смутное воспоминание. Я понятия не имею, как эта информация всплыла, но это произошло. Когда я купил это устройство несколько лет назад, я вспомнил, что одной из предлагаемых им функций был ретро-режим «рендеринга строки сканирования», чтобы он выглядел как старый ЭЛТ. С тех пор я не читал этого нигде в документации. Эта информация буквально вырвалась из моей памяти, когда я читал оригинальные рекламные объявления для этого устройства, когда я купил его в 2012 году. Может быть, это то, что я вижу? Функция «ЭЛТ»?

Тут я понял, что забыл переустановить блоки перемычек рядом с трансивером. Я удалил их, потому что они мешали мне в ремонте, и я, вероятно, расплавил их стороной железа. Итак, я переустановил блоки, скрестил пальцы и…

Результат!



Опять же, это устройство, кажется, работает нормально (по крайней мере, насколько моя простая программа пока может установить). Шина данных снова ведет себя нормально, так что вроде все хорошо.

Теперь начинается настоящая тайна, однако-  ПОЧЕМУ эта плата продолжает подгорать? Я действительно не хочу исправлять это в третий раз, так что я хорошенько обдумаю эту ситуацию, прежде чем продолжить. Я, вероятно, получу большую мощность здесь. Я добавлю к макетной плате отфильтрованный источник 5 В вместо того, чтобы напрямую подключать к нему стендовый источник питания, как я делал лениво. Честно говоря, я не знаю, насколько хороша мощность моего недорогого настольного источника питания. Я также подозреваю, что мой бортовой программатор EEPROM имеет тенденцию к скачкам шины данных. Это никогда не вредило Веронике, но я замечаю относительно сильноточный (возможно, 30 мА) конфликт шины во время записи EEPROM. Это устройство не полностью изолировано от шины, как должно быть, поэтому во время программирования на объединительной плате возникают небольшие проблемы. Я попробую полностью отключить F18A при программировании. Что еще я могу сделать? оптоизоляторы на каждом выводе? Это кажется сумасшествием, но если эта штука снова умрет, думаю, с этим проектом покончено. Даже мое жгучее желание ремонтировать может превратиться в жгучее желание убить землю, если зайти слишком далеко. Предложения приветствуются.

Тем временем я надеюсь вернуться к завершению управляющих сигналов и написанию программного обеспечения для этой штуки. Вы знаете, то, что я намеревался сделать в первую очередь для этого поста.













Общественный центр City Station — 5 Words Media

City station – carrolton, ga

Видение City Station началось в 2016 году с пастором Шенноном Лавледи и несколькими членами церкви Southern Hills в Карролтоне, штат Джорджия, с осознанием того, что большинство церквей пустуют 5 дней в неделю, и желание быть большей частью общества. В результате City Station — это не просто церковь и не просто общественный центр, а идеальное сочетание того и другого. City Station может похвастаться дошкольным учреждением, уходом за детьми, жильем для 60 студентов колледжа, фитнес-центром, конференц-залами, многоцелевыми комнатами, христианским консультационным центром и большим спортзалом. Все это наряду с их еженедельными воскресными утренними церковными службами потребует очень гибкой и удобной в использовании системы.

Светодиодные светильники

RGBW создают динамичную атмосферу поклонения!

Компания 5 Words Media разработала гибкую среду для богослужений, которая включает в себя потрясающий линейный массив Electro-Voice, цифровую аудиоконсоль Yamaha, освещение Elation и цифровую проекцию NEC. В актовом зале/тренажерном зале поклонения требовались изготовленные на заказ клетки безопасности для защиты всего оборудования, пока помещение используется для занятий спортом.

Основным компонентом установленной системы AVL было полнофункциональное пространство для конференций и бальных залов с системой управления Crestron, динамиками для электромобилей, системой светодиодного освещения и одной из первых систем потокового видео Crestron NVX в штате Джорджия. Эта система гарантирует, что церковь может бронировать каждую комнату для общины для проведения запланированных мероприятий с помощью автоматизированной системы AVL, которая практически работает сама по себе. Было предоставлено индивидуальное программирование, макеты и код, включая включение / выключение и удаленное управление системой управления.

По всему объекту была установлена ​​вспомогательная аудио- и цифровая система вывесок, позволяющая транслировать звуковые программы из зрительных мероприятий, а также радиоканал «Городская станция» во внутренних и внешних помещениях, а также запланированные объявления, вывески и видеопрограммы из основного помещения. актовый зал.

С учетом будущего роста компания 5 Words media спроектировала дополнительные помещения с использованием системы Crestron NVX, что позволит использовать дополнительные 7 комнат для трансляции системы потокового видео кампуса по мере необходимости.

5WM Экипаж:

Дэниел Гурли
Род Эндрюсон
Томми Робертсон
Женевьев Берч
Рекс Витт

Оборудование:

Консоль серии Yamaha TF-5 обеспечивает превосходное качество звука в этом многоцелевом зале.

Sanctuary/Gymnasium Audio
Electro Voice EVA-2082S/1220 Линейный массив
Electro Voice 1200 Вт, двойной 18-дюймовый сабвуфер QRX-218S
Усилитель мощности Electro Voice/Dynacord DSP 2×1800 Вт Sennheiser Wireless Lav & Handheld Set EW135G3-A-US
Yamaha TF-5 40-канальный цифровой микшер с картой ввода/вывода Dante
Sennheiser G3 IEM System ew 300 IEM G3-A

Sanctuary /Gymnasium Video
BMD Hyperdeck Studio Pro
BMD ATEM 1 M/E Production Studio 4K
BMD UltraStudio 4K-Thunderbolt-B2
BMD Smart Videohub 20×20
BMD Micro Studio Camera
BMD URSA Broadcast Camera Professional
Fujinon XBRM Lens8. 5
Мощный зум-объектив Panasonic G-Vario 14–42 мм, F3,5–5,6 ASPH

Индивидуальные соединения панелей по всему объекту.

Освещение святилища/спортивного зала
Elation Color 5 Profile
Elation SIX BAR 500 6-цветная светодиодная панель
Elation SixPar 300
Elation Antari F-5 FAZER
Elation Beam Extreme 5R
Sennheiser Lumenor 6men N1KIT5 G90ECNIKIT8 G90ECNIKIT5 NP-P502WL-2
Проектор NEC 4700 люмен NP-P474W

Освещение для святилища/спортзала
Elation Color 5 Profile
Elation SIX BAR 500 6-цветная светодиодная панель
Manfrotto Tripod & Camera Controls Package
Blackmagic Design Micro Studio Camera

3

Дистанционное управление iPad всеми системами.

Внешняя акустическая система 70В по всему объекту.

Добавить комментарий

Ваш адрес email не будет опубликован.
