расшифровка аббревиатуры, характеристики и особенности конструкции
Сегодня в электросистемах активно применяются высоковольтные разделители РЛНД. Эти устройства были разработаны сравнительно недавно, но уже смогли завоевать популярность у потребителей. Основными причинами этого является невысокая стоимость, длительный срок эксплуатации и надежность в работе. В результате линейные разделители по своим характеристикам превосходят более дорогие аналоги
.
Расшифровка аббревиатуры
В электротехнике многие устройства имеют аббревиатуру и если ее расшифровать, то можно понять их назначение, например, ОСО. В случае с разъединителями ситуация еще проще и все буквы здесь являются сокращением от полного названия. В результате расшифровка РЛНД имеет следующий вид:
- Р — разъединитель.
- Л — линейный.
- Н — наружный
- Д — двухколонковый.
Похожим образом проводится расшифровка РНД или других разделителей, например, РНДЗ. Оба эти устройства являются линейными двухколонковыми разделителями для наружной установки. Различие между ними заключается в одной букве «З», указывающей на наличие заземляющего проводника. Аналогичным образом ситуация обстоит и с РЛНДЗ.
Также в обозначение моделей разделителей содержится информация об основных технических характеристиках. Представлена она в следующем виде — А-В-С. В/Г-Д. Вместо литер указываются соответствующие значения, которые могут рассказать следующее:
- А — количество заземляющих ножей на каждом из полюсов.
- Б — число полюсов, значение отсутствует для трехполюсных устройств.
- В — номинальный показатель напряжения в кВ.
- Г — показатель номинального тока.
- Д — климатическое исполнение.
В качестве примера можно привести модель РЛНД-1−10/630 У1. Этот разъединитель предназначен для электросети с напряжением до 10 кВ и оснащен одним ножом заземления. Показатель номинального тока устройства составляет 630 А. Аналогичным образом ситуация обстоит с расшифровкой модели разъединителя РЛНД 10−400. Из маркировки изделия можно понять, что показатель номинального тока составляет 400 А. Также аббревиатура с расшифровкой 10-киловольтных устройств указывает на наличие изделий, рассчитанных на ток силой в 200, 400 и 630 ампер.

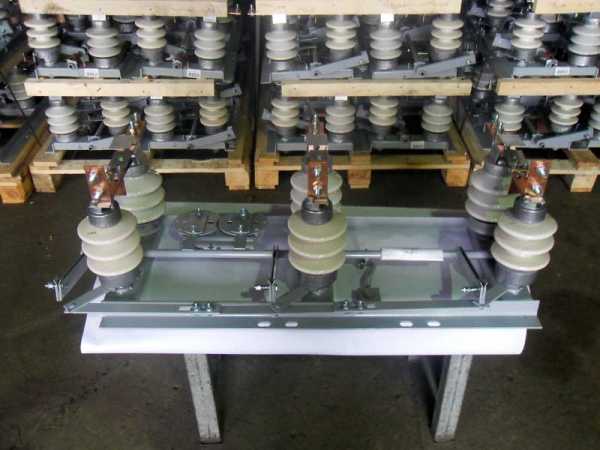

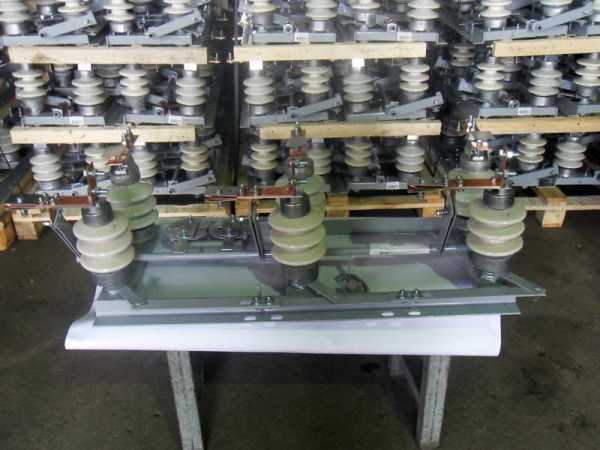

Конструкция и принцип работы
Конструкция устройств РЛН достаточно проста и это является залогом их надежности. Каждый полюс оснащается подвижной и неподвижной оперативной штангой (колонками), которые обеспечивают поворот ножа в горизонтальной плоскости. Габариты изделий серии 110 указаны на чертеже.

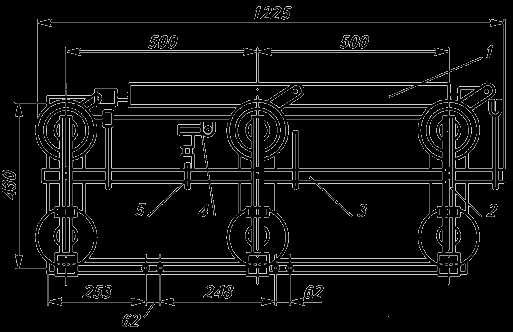

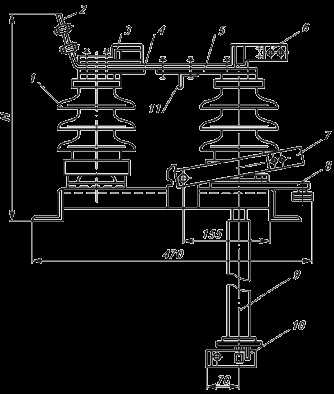

Основой их конструкции является рама, изготовленная из металлического сплава. Именно на ней установлены оперативные штанги изоляторов, количество которых соответствует числу полюсов и находится в диапазоне от двух до шести. При этом половина элементов имеет подвижную конструкцию и на них монтируются ножи, подключаемые к электросистеме. Для обеспечения безопасности обслуживающего персонала разделители имеют проводники заземления.
Подвижные контакты приводятся в движение с помощью специального механизма, который состоит из рычага с валом, соединенным с изолирующими колонками. Если устройство включено, то ручка привода находится в верхнем положении. Число заземляющих ножей всегда соответствует количеству полюсов.
Однако есть разделители, не оснащенные этими элементами. При их обслуживании нужно использовать заземлители переносного типа. Для управления линейным разъединителем 10 кВ применяются специальные приводы — ПРН. Это устройство может входить в комплект поставки.
Область применения
О технических характеристиках изделий можно узнать из таблицы.
Эти устройства предназначены для включения-отключения электрических цепей, не имеющих подключения к нагрузке. Это говорит о том, что при их коммутации они должны быть предварительно отключены от сети.
После этого устройства создают видимый разрыв электроцепи и проведение ремонтных или сервисных работ на конкретном участке линии электропередачи можно читать безопасным. Разделители предназначены для установки на опорах электромагистралей, например, СВ-110−35. Монтаж изделий выполняется во время строительства линий электропередач или в местах нового подсоединения к ним.
Производитель позаботился о простоте не только конструкции, но и регулировки своего изделия. Этот процесс, по сути, заключается лишь в выставлении ножей, что позволит добиться синхронной работы этих элементов.
Для решения поставленной задачи следует отпустить болты, выполнить регулировку и снова затянуть крепежные элементы. После этих манипуляций проводится проверка зоны контакта каждого ножа, а ее размер должен быть не менее 8 мм.
Замена устройства должна проводиться в тех случаях, когда на нем были обнаружены сильные повреждения, например, выгорели контакты. Также следует помнить, что производство техобслуживания должно выполняться в строгом соответствии с нормами безопасности.
chebo.pro
Разъединитель РЛНД, что это такое? Технические характеристики
На отечественном рынке электротехнических приборов разъединитель РЛНД появились не так давно. Но это не помешало им обрести отличную популярность и доверие множества пользователей. В чём же заключается секрет подобной хорошей славы данной электротехнической продукции? Всё очень просто!
РЛНД сумели отличиться отличным качеством производства, долгими сроками эксплуатации и надёжной работой. К тому же их стоимость остаётся весьма оптимальной и низкой, по сравнению со многими другими дорогостоящими моделями.
Применение разъединителей РЛНД
Разъединители РЛНД применяются в самых разнообразных целях и сферах электротехнической отрасли. Чаще всего они служат:
- для замыкания или включения участков электрической цепочки под напряжением при отсутствии постоянного нагрузочного тока
- для заземления отключенных частей электрической цепи с помощью поставляемых заземлителей
- для обеспечения безопасных и качественных работ по обслуживанию электрической техники
- для мгновенного прерывания электрического тока холостого хода в трансформаторах или прочем оборудовании по преобразованию электрической энергии
Модель под номерным обозначением РЛНД 10 работает исключительно в ручном режиме и служит для быстрого управления главными и заземляющими ножами разъединителей.

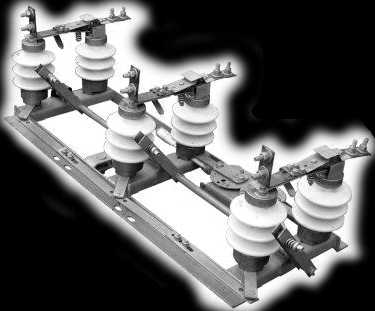

Разъединитель РЛНД на опоре
На современном рынке электрической техники самыми популярными моделями разъединителей считаются:
- разъединитель РЛНД-1-10/400 У1
- разъединитель РЛНД-1-10/200 У1
- разъединитель РЛНД-1-10/630 У1
Главным преимуществом подобных электротехнических инструментов является поддержка работы в самых разнообразных географическо-климатических условиях. Они могут применяться практически везде и всегда.
Основные характеристики применения:
- разъединители РЛНД могут применяться в местностях с температурой воздуха от минус 60 до плюс 40 градусов цельсия, что делает их универсальным решением для любых регионов и любой географической местности
- подобные приборы могут устанавливаться и бес проблемно функционировать на объектах с высотой до 1000 метров над уровнем моря
- полноценная работа разъединителей продолжается даже при аномальных климатических условиях, например, при быстром ветре со скоростью до 40 метров в секунду без гололёда
- в случае с гололёдом, допустимая скорость ветра, которую сможет выдержать разъединитель снижается до 15 метров в секунду
- также он может функционировать под 10 миллиметровой коркой льда, что является заметным преимуществом
Технические особенности разъединителей РЛНД:
- номинальный ток, А – 200, 400, 630
- допустимое напряжение – 12 кВ
- номинальное напряжение – 10 кВ
- длина пути утечки внешней изоляции – 0,3
В комплекте устройства поставляется:
- разъединитель
- привод
- различные запасные элементы для самостоятельного ремонта и обслуживания прибора
- технический паспорт с инструкцией по эксплуатации
Также производители продают вместе с разъединителем оперативную штангу для удобной регулировки и управления прибором. Наличия блок замков в комплекте не предусмотрено. Вместе с разъединителем РЛНД производитель предлагает покупателю 5-годовую гарантию, которая начинается с момента ввода в эксплуатацию.
Физические характеристики РЛНД
РЛНД предлагается в виде рамы, на которой размещается подвижная либо неподвижная контактная система, которая отвечает за отключение или включение электрического тока и заземление контактных ножей, а также ручной привод ПР.
Чаще всего современные производители подобной продукции устанавливают её на столбах перед трансформаторными станциями с воздушным вводом. Нередко можно встретить их в составе ячеек КСО.
Перед тем как совершить выбор разъединителя, очень важно обратить внимание на такие важные особенности как, конструкция его рамы и привода. Очень часто эти элементы могут быть некачественными, так как при их производстве может использоваться некачественный метал с небольшой толщиной, значительно сокращающий эксплуатационные сроки прибора. Именно поэтому перед покупкой РЛНД стоит обращать внимание на его прочность и надёжность, ведь, в противном случае — это может привести к быстрому износу и деформации прибора.
Изоляционная сфера РЛНД состоит из 4-6 специальных изоляционных элементов, половина которых размещается на рычагах, а остальная половина на швеллерах.
Расшифровка аббревиатуры
Аббревиатура РЛНД имеет свою характерную расшифровку. Каждая буква является кратким сокращением соответствующего слова:
- Р-разъединитель
- Л-линейный
- Н-наружной установки
- Д-двухколонковый
Остальные элементы в названии отвечают за количество заземлителей, степень усиленного исполнения, номинальный ток, климатическое исполнение и номинальные показатели напряжения.
Видео, замена разъединителя
Будем рады, если подпишетесь на наш Блог!
[wysija_form id=»1″]
powercoup.by
высоковольтные разъединители типа РВФЗ. Ассортимент разъединителей РЛНД. Разъединители РЛК. РВЗ
Главная » Продукция » Высоковольтное оборудование » Разъединители
РВО, РВК, РВР, РВП, РВ, РВЗ, РВФ, РВФЗ, РЛНД, РЛНДС, РЛК …. разъединители
Служат для создания видимого разрыва, отделяющего выведенное из работы оборудование от токопроводящих частей, находящихся под напряжением. Это необходимо, например, при выводе оборудования в ремонт в целях безопасного производства работ.Разъединители не имеют дугогасительных устройств и поэтому предназначаются, главным образом, для включения и отключения электрических цепей находящихся под напряжением или без напряжения.
Устройства различают по:
ИСПОЛЬЗУЮТСЯ:
- в целях визуализации подключения и отключения, и реального разрыва предварительно обесточенных участков электрической цепи, для безопасного ремонта оборудования вмонтированного в сеть линий электропередачи;
- для разрыва электрических цепей работающих под небольшим напряжением, где исключена возможность возникновения разрядной дуги между контактными ножами;
- для заземления предварительно отключенных участков, при использовании стационарных заземлителей.
ОДНОПОЛЮСНЫЕ – типа РВО, РВК, РВР, РВП
Р – разъединитель;
В – для внутренней установки;
О – однополюсный;
Р – вертикально-рубящего типа;
К – токоведущая система коробчатого сечения;
П – поступательное движение главных ножей
Выпускаются на токи до 600 А. Числа в наименовании означают напряжение (кВ) и ток (А). Нож поворачивается на угол до 100 и в отключенном положении удерживается только собственным весом. Угол поворота ножа фиксируется ограничителем. Для этой же серии на 1000 А ради уменьшения усилий выдергивания ножа введен промежуточный вал.

Однополюсные | ||||||
Марка | Стойкость, кА | Размеры, мм | Масса, кг | |||
Электродинамическая (амплитуда) | Термическая | Длина | Ширина | Высота | ||
РВO-10/400 | 41 | 16 | 468 | 72 | 156/429 | 5,9 |
РВО-10/630 | 20 | 468 | 72 | 160/433 | 6,3 | |
РВ О-10/1000 | 100 | 40 | 480 | 92 | 163/440 | 11 |
РЛВОМ-10/1000 | 100 | 40 | 486 | 380 | 199/460 | 14…17 |
РВ К-10/2000 | 85 | 31,5 | 560 | 350 | 280/500 | 26 |
РВР(З)-10/2500 | 125 | 45 | 1050 | 470 | 318/545 | 65 |
РВР(З)-10/4000 | 200 | 71 | 610/1050 | 470 | 318/545 | 65 |
РВР(3)-20/6300 | 260 | 100 | 910/1400 | 700 | 680/1050 | 222 |
РВР(3)-20/8000 | 320 | 125 | 1400 | 700 | 680/1050 | 238 |
РВП(3)-20/12500 | 490 | 180 | 1600 | 820 | 857 | 625 |
Р В К-3 5/2000 | 115 | 45 | 980 | 700 | 550/1010 | 74 |
ТРЕХПОЛЮСНЫЕ – типа РВ, РВЗ, РВФ и РВФЗ представляют собой три токопровода, смонтированных на одной раме с общим валом, тягами и приводным рычагом.
РВФЗ – условное обозначение:
З – с заземляющими ножами; Ф – фигурный.Токопровод состоит из двух неподвижных контактов и соединяющих их подвижного ножа. Нож удерживается во включенном положении за счет тяг и вала. Вращая вал посредством привода типа ПР-П (переднего присоединения) или типа ПР (10 – заднего присоединения; 11 – переднего присоединения), производят включение или отключение подвижных ножей. Приборы устанавливаются в сетях переменного тока частоты 50 Гц напряжением 6 и 10 кВ.


Марка | Вариант расположения проходных изоляторов | Габаритные размеры, мм, не более | Масса, кг, не более | |||
L | H | B | ||||
РВ 10/1000 У3 | - | I вар. – без проходных изоляторов. | 654 | 199 | 472 | 28 |
РВ 10/630 У3 | 182 | 464 | 25 | |||
РВЗ 10/1000 I У3 | I вар. – заземляющие ножи со стороны разъемных контактов | I вар. – без проходных изоляторов. | 704 | 197 | 622 | 30 |
РВЗ 10/630 I У3 | 186 | 589 | 28 | |||
РВЗ 10/1000 II У3 | II вар. – зазем- ляющие ножи со стороны шарнирных контактов | I вар. – без проходных изоляторов. | 197 | 622 | 30 | |
РВЗ 10/630 II У3 | 186 | 589 | 28 | |||
РВЗ 10/1000 III У3 | III вар. – зазем- ляющие ножи с двух сторон | I вар. – без проходных изоляторов. | 744 | 197 | 745 | 33 |
РВЗ 10/630 III У3 | 186 | 713 | 31 | |||
РВФ 10/1000 II У3 | - | II вар. – проходные изоляторы со стороны шарнирных контактов. | 722 | 202 | 437 | 34 |
РВФ 10/630 II У3 | 32 | |||||
РВФ 10/1000 III У3 | - | III вар. – проходные изоляторы со стороны разъемных контактов. | 437 | 34 | ||
РВФ 10/630 III У3 | 32 | |||||
РВФ 10/1000 IV У3 | - | IV вар. – проходные изоляторы с двух сторон | 406 | 39 | ||
РВФ 10/630 IV У3 | 37 | |||||
Р В Ф З 10/1000 I-II У3 | I вар. – заземляющие ножи со стороны разъемных контактов | II вар. – проходные изоляторы со стороны шарнирных контактов. | 199 | 649 | 39 | |
Р В Ф З 10/630 I-II У3 | 35 | |||||
Р В Ф З 10/1000 II-II У3 | II вар. – заземляющие ножи со стороны шарнирных контактов | II вар. – проходные изоляторы со стороны шарнирных контактов. | 39 | |||
Р В Ф З 10/630 II-II У3 | 35 |
Вариант расположения заземляющих ножей:
I – со стороны разъемных контактов;
II – со стороны шарнирных контактов;
III – c двух сторон.
Вариант расположения проходных изоляторов:
II – со стороны шарнирных контактов;
III – со стороны разъемных контактов;
IV – с двух сторон
Внешние, техногенные воздействия окружающей среды, различные природно-климатические условия эксплуатации, накладывают определенные требования на конструкцию разъединителей для наружной установки, которые используются в линиях электропередачи. К основным требованиям относят: наличие достаточной изоляции в условиях загрязненной и влажной среды, и безусловная механическая прочность при обледенении контактных пар, чаще с использованием встроенных, ломающих лед устройств.
Расшифровка аббревиатуры в обозначениях марки:
- Д – двухколонковый;
- 3 – с заземляющими ножами;
- Л – линейный;
- Н – наружной установки;
- О – однополюсный;
- Р – разъединитель.

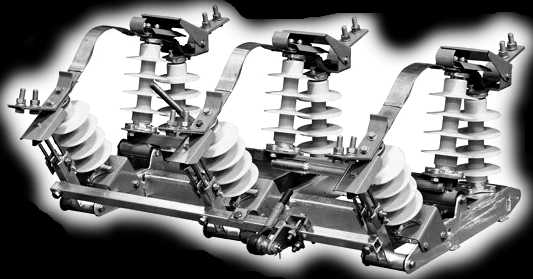

Разъединители наружной установки горизонтально-поворотного типа серии Р Л Н Д используются:
- в целях визуализации подключения и отключения, и реального разрыва предварительно обесточенных участков электрической цепи, для безопасного ремонта оборудования вмонтированного в сеть линий электропередачи;
- для разрыва электрических цепей работающих под небольшим напряжением, где исключена возможность возникновения разрядной дуги между контактными ножами;
- для заземления предварительно отключенных участков, при использовании стационарных заземлителей.
Конструктивно РЛНД имеет один или два стационарных заземлителя. Размыкание соединения главного и заземляющего контуров осуществляется через ламельные контакты, давление в которых создается пружинами.
Управление осуществляется ручными приводами типа ПРН(З)-10УХЛ1 или приводами типа ПР-2БУХЛ1


рлнд
Наименование и тип | Характеристики | |||
Ток термо-стойкости, кА | Предельный сквозной ток, кА | Масса, кг | Комплектующий привод, тип | |
с подвижным контактным выводом на поворотной колонке без заземлителей | ||||
Р Л Н Д-10Б/630 УХЛ1 | 12,5 | 31,5 | 31 | ПРГ-2УХЛ1 |
Р Л Н Д-10Б/315Н Т1 | 10 | 25 | 30 | ПРГ-2Т1 |
Р Л Н Д-10Б/630Н Т1 | 12,5 | 31,5 | 31 | – // - |
Р Л Н Д-10Б/400Н УХЛ1 | 10 | 25 | 35 | ПРГ-2УХЛ1 |
Р Л Н Д-10.IV/400Н УХЛ1 | 10 | 25 | 28 | – // - |
с подвижным контактным выводом на поворотной колонке и с одним заземлителем со стороны поворотной колонки | ||||
Р Л Н Д.1 -10Б/315Н Т1 | 10 | 25 | 39 | ПРГ-2БТ1 |
Р Л Н Д.1 -10Б/630Н Т1 | 12,5 | 31,5 | 40 | ПРГ-2БТ1 |
Р Л Н Д.1 -10Б/400Н УХЛ1 | 10 | 25 | 39 | ПРГ-2БУХЛ1 |
Р Л Н Д.1 -10.IV/400Н УХЛ1 | 10 | 25 | 36 | – // - |
Р Л Н Д.1 -10Б/630 УХЛ1 | 12,5 | 31,5 | 40 | – // - |
с подвижным контактным выводом на поворотной колонке и с двумя заземлителями | ||||
Р Л Н Д.2-10Б/400Н УХЛ1 | 10 | 25 | 43 | ПРГ-2БУХЛ1 |
Р Л Н Д.2-10. IV/400Н УХЛ1 | 10 | 25 | 40 | – // - |
Р Л Н Д.2-10Б/630 УХЛ1 | 12,5 | 31,5 | 50 | – // - |

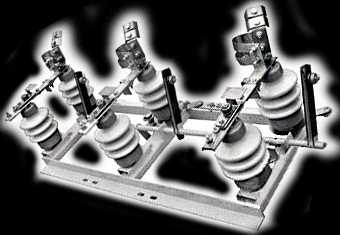

Наружной установки горизонтально-поворотного типа серии РЛНД-I используются:
- в целях визуализации подключения и отключения, и реального разрыва предварительно обесточенных участков электрической цепи, для безопасного ремонта оборудования вмонтированного в сеть линий электропередачи;
- для разрыва электрических цепей работающих под небольшим напряжением, где исключена возможность возникновения разрядной дуги между контактными ножами;
- для заземления предварительно отключенных участков, при использовании стационарных заземлителей.
РЛНД-I-10Б выполнен на фарфоровых изоляторах, РЛНД-I-10.II и РЛНД-I-10-.IV — на полимерных изоляторах (с трекингоэрозионностойким покрытием), имеющих высокие разрядные характеристики в загрязненном и увлажненном состоянии и механические характеристики, обеспечивающие надежную работу при сейсмических воздействиях до 9 баллов по шкале MSK-64.
РЛНД-I на 200 А управляются ручным приводом ПРНЗ-10УХЛ1, а на 400 А — ручным приводом типа ПРНЗ-10УХЛ1 или блочным ручным приводом ПР-2БУХЛ1. Приводы имеют механическую блокировку между главными ножами и заземлителями.
Наименование и тип | Характеристики | |||
Ток термостойкости, кА | Предельный сквозной ток, кА | Масса, кг | Комплектующий привод, тип | |
с неподвижным контактным выводом на поворотной колонке без заземлителей | ||||
Р Л Н Д- I-10Б/400Н УХЛ1 | 10 | 25 | 33 | ПРГ-2УХЛ1 |
Р Л Н Д- I-10.IV/400Н УХЛ1 | 10 | 25 | 23 | – // - |
Р Л Н Д- I-10Б/ 200 УХЛ1 | 6,3 | 15,75 | 30 | ПРН-10МУ1 |
Р Л Н Д- I-10.IV/ 200 УХЛ1 | 6,3 | 15,75 | 20 | – // - |
Р Л Н Д- I-10/ 200 УХЛ1 | 6,3 | 15,75 | 30 | – // - |
Р Л Н Д- I-10/ 400 УХЛ1 | 10 | 25 | 30 | ПРГ-2УХЛ1 |
с неподвижным контактным выводом на поворотной колонке и с одним заземлителем со стороны поворотной колонки | ||||
Р Л Н Д- I.1-10Б/400Н УХЛ1 | 10 | 25 | 39 | ПРГ-2БУХЛ1 |
Р Л Н Д- I.1-10.IV/400Н УХЛ1 | 10 | 25 | 34 | – // - |
Р Л Н Д- I.1-10Б/ 200 УХЛ1 | 6,3 | 15,75 | 43 | ПРН3-10УХЛ1 |
Р Л Н Д- I.1-10.IV/ 200 УХЛ1 | 6,3 | 15,75 | 34 | – // - |
Р Л Н Д- I.1-10/ 200 УХЛ1 | 6,3 | 15,75 | 34 | – // - |
Р Л Н Д- I.1-10/400 УХЛ1 | 10 | 25 | 39 | ПРГ-2БУХЛ1 |
с неподвижным контактным выводом на поворотной колонке и с двумя заземлителями | ||||
Р Л Н Д- I.2-10Б/400Н УХЛ1 | 10 | 25 | 39 | ПРГ-2БУХЛ1 |
Р Л Н Д- I.2-10. IV/400Н УХЛ1 | 10 | 25 | 38 | – // - |
Р Л Н Д- I.2-1 0Б/200 УХЛ1 | 6,3 | 15,75 | 43 | ПРНЗ-10УХЛ1 |
Р Л Н Д- I.2-1 0. IV/200 УХЛ1 | 6,3 | 15,75 | 38 | – // - |
Р Л Н Д- I.2-1 0/200 УХЛ1 | 6,3 | 15,75 | 38 | – // - |
Р Л Н Д- I.2-1 0/400 УХЛ1 | 10 | 25 | 39 | ПРГ-2БУХЛ1 |
РЛНДС-I-10.IV/400УХЛ1
РЛНДС специального исполнения предназначены для включения и отключения под напряжением обесточенных участков цепи высокого напряжения, а также заземления отключенных участков стационарными заземлителями посредством двигательного или ручного оперирования главными ножами и ручного — заземлителями.Выполнен в виде трехполюсного (на одной раме) аппарата горизонтально-поворотного типа, каждый полюс имеет один поворотный и один неподвижный изоляторы, на которых расположена контактная система.
Может иметь один стационарный заземлитель (типоисполнение РЛНДС-I.1-10.IV/400УХЛ1) или два заземлителя (РЛНДС-I.2-10/IV/400УХЛ1), выполнен на базе хорошо зарекомендовавшего себя в эксплуатации изделия серии РЛНД-I-10.
Разъемые соединения главного и заземляющего контуров выполнены в виде медных ламельных контактов, контактное нажатие в которых создается пружинами.
На концах главных ножей установлены противогололедные кожухи, надежно защищающие разъемный контакт от гололеда.
Главный токоведущий контур выполнен из луженых медных деталей.
Все части выполнены из черных металлов, имея стойкое антикоррозийное покрытие, в т.ч. горячий, термодиффузионный цинк.
Установлены полимерные изоляторы с трекингостойким покрытием, имеющие высокие разрядные характеристики в загрязненном и увлажненном состоянии и механические характеристики, обеспечивающие надежную работу при сейсмических воздействиях до 9 баллов по шкале MSK-64.
Для двигательного управления главными ножами, применяется электродвигательный привод ПД14-УХЛ1. Блок управления может быть расположен в любом удобном для эксплуатации месте.

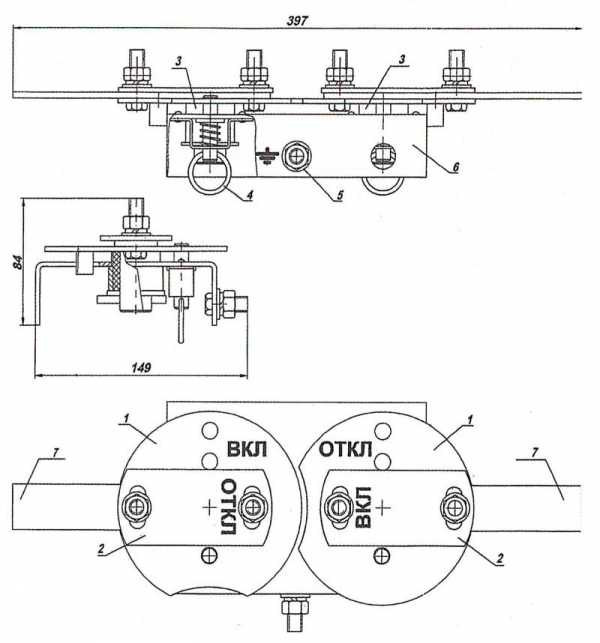

Для ручного управления главными ножами и заземлителями используются приводы серии ПР-2. Имеется механическая блокировка между главными ножами и заземлителями.
Наименование и тип | Характеристики | |||
Ток термостойкости, кА | Предельный сквозной ток, кА | Масса, кг | Комплектующий привод, тип | |
Работоспособен при гололеде 22 мм, позволяет двигательное оперирование главными ножами | ||||
РЛНДС- I.1-10.IV/400 УХЛ1 | 10 | 25 | 42 | Блок приводов (ПДГ-9УХЛ1 и ПР-2УХЛ1) или ПР-2БУХЛ1 |
РЛНДС- I.2-10. IV/400Н УХЛ1 | 10 | 25 | 42 | Блок приводов (ПДГ-9УХЛ1 и ПР-2УХЛ1) или ПР-2БУХЛ1 |
РЛК
Предназначен для включения и отключения обесточенных участков электрической цепи, находящейся под напряжением, заземления отключенных участков при помощи заземлителей (при их наличии), а также отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий.Оборудование специального назначения РЛКВ-С-10.IV/400УХЛ1 (с дугогасительной системой) предназначены для включения и отключения обесточенных участков электрической цепи, находящихся под напряжением, заземления отключенных участков при помощи заземлителей (при их наличии), а также для отключения токов нагрузки до 50 А, токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий до 10 А.
Преимущества РЛК:
- Качающегося типа.
- Рама повышенной жесткости.
- Изоляция выполнена с использованием полимерной изоляции с оболочкой из кремний-органической резины. Изоляция имеет IV степень загрязнения ГОСТ 9920 (удельная проводимость слоя загрязнения не менее 30мкСм).
- Основания подвижных колонок выполнены в виде пары: ось из нержавеющей стали втулка из полиамида, что не требует смазки в процессе всего срока эксплуатации — 30 лет.
- Жесткая связь между подвижными колонками всех полюсов (3-х или 2-х) для управления главными ножами, а также между заземлителями.
- Все стальные части, в том числе и крепеж, имеют стойкое антикоррозионное покрытие горячим и термодиффузионным цинком на весь срок службы.
- На каждом полюсе установлены дополнительные неподвижные изоляторы со стороны подвода питающей линии, что не требует в период монтажа устанавливать дополнительные изоляторы и изготавливать кронштейны для них, как это было при установке РЛНД-10. Таким образом, крепление подводящих проводов с обеих сторон производиться к контактным выводам, установленным на неподвижных изоляторах, что исключает перехлестывание проводов и их излом, как это наблюдалось при работе РЛНД-10.
- Токоведущая часть главного контура выполнена из меди с покрытием гальваническим оловом, что исключает окисление контактов в разъемном контакте и неподвижных соединениях. Токоведущая часть между контактом, установленным на подвижном изоляторе, и дополнительным неподвижном изолятором (со стороны подвода питания) выполнена в виде набора эластичных медных лент, покрытых гальваническим оловом.
- Разъемный контакт заземлителя выполнен в виде пальцев, изготовленных из бериллиевой бронзы с покрытием оловом. Контактное давление обеспечивается за счет упругих свойств материала пальцев, что обеспечивает стабильное контактное давление на весь период эксплуатации без регулировок.
- Вращение заземлителя происходит также в поворотных основаниях, выполненных в виде пары: ось из нержавеющей стали полиамидная втулка.
- Управление контактным давлением, в разъемном контакте токоведущего контура, обеспечивается с помощью пластичных пружин, выполненных из пружинной стали с покрытием термодиффузионным цинком, что обеспечивает стабильность контактного давления на весь срок службы без регулировок.
- Разъединение производится приводом с вертикальным движением рукояток, при этом в рабочем состоянии рукоятки управления находятся под кожухом, закрываемым на замок.
- Связь между изделием и приводом выполнена из стабильной трубы, покрытой горячим цинком с установленными на обоих концах шарнирами с вкладышем, залитым в полиамиде, что не требует смазки на весь период эксплуатации.
- Контактные части разъемных контактов, как главного, так и заземляющего контура защищены кожухами, что обеспечивает работоспособность при толщине корки льда до: 20 мм — для агрегатов общего назначения, 10 мм — для специального назначения.
- Включение, как главных ножей, так и заземлителей, производиться в контакты, установленные на неподвижных изоляторах, до упора.
- Отсутствует люфт при управлении приводом ввиду отсутствия промежуточных кинематических звеньев.
- Вращение валов управления происходит во втулках, выполненных из полиамида, что также не требует смазки на весь срок службы.
- В комплект поставки входят кронштейны для возможности установки на опоре, как в горизонтальной, так и в вертикальной плоскости, привод с кронштейнов для крепления к опоре, соединительные тяги «разъединитель привод» для различной высоты установки (6200 мм, 6500 мм, 6800 мм).

Наименование и тип | Характеристики | |||
Ток термостойкости, кА | Предельный сквозной ток, кА | Масса, кг | Комплектующий привод, тип | |
качающегося типа | ||||
РЛК-10. IV/400 УХЛ1 | 10 | 25 | 37 | ПР-00-7УХЛ1 |
РЛКВ-10. IV/400 УХЛ1 | 10 | 25 | 37,1 | ПР-03-7УХЛ1 |
РЛК.1а-10. IV/400 УХЛ1 | 10 | 25 | 41,7 | ПР-01-7УХЛ1 |
РЛКВ.1а-10. IV/400 УХЛ1 | 10 | 25 | 41,8 | ПР-04-7УХЛ1 |
РЛК.1б-10. IV/400 УХЛ1 | 10 | 25 | 49 | ПР-01-7УХЛ1 |
РЛКВ.1б-10. IV/400 УХЛ1 | 10 | 25 | 49,1 | ПР-06-7УХЛ1 |
РЛК.2-10. IV/400 УХЛ1 | 10 | 25 | 55,1 | ПР-02-7УХЛ1 |
РЛКВ.2-10. IV/400 УХЛ1 | 10 | 25 | 55,2 | ПР-05-7УХЛ1 |
качающегося типа повышенной коммутационной способности / ток отключения, нагрузки 50 А cos(n)=0,7; индуктивный и емкостной 10 А cos(n)=0,15 | ||||
РЛКВ-С-10. IV/400 УХЛ1 | 10 | 25 | 44,3 | ПР-03-7УХЛ1 |
РЛКВ.1а-С-10. IV/400 УХЛ1 | 10 | 25 | 49,8 | ПР-04-7УХЛ1 |
РЛКВ.1б-С-10. IV/400 УХЛ1 | 10 | 25 | 57,1 | ПР-06-7УХЛ1 |
РЛКВ.2-С-10. IV/400 УХЛ1 | 10 | 25 | 62,9 | ПР-05-7УХЛ1 |
Обозначения для типа РЛК:
В – вертикальной установки;
1а – заземлитель со стороны неподвижного контакта;
1б – заземлитель со стороны подвижного контакта;
2 – заземлители с двух сторон.
www.ekomplect.ru
Рлнд 10. Разъединитель РЛНД, что это такое? Технические характеристики.
РЛНД-1-10/400 УХЛ1 технические характеристики
2. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ РАЗЪЕДИНИТЕЛЯ РЛНД, РЛНДМ.
Конструктивно разъединитель РЛНД выполнен в виде трехполюсного аппарата, каждый полюс которого имеет одну неподвижную и одну подвижную колонку, с разворотом главных ножей и горизонтальной плоскости.
Соединение разъединителя РЛНД с приводом выполняется с помощью соединительных элементов на месте монтажа
2.1. Разъединитель РЛНД состоит из рамы, шести колонок изоляторов, токоведущей системы и заземляющего контура.
2.2. Рама представляет собой сварную конструкцию, состоящую из трех параллельно расположенных швеллеров, к торцам которых приварены два уголка. На одном конце каждого швеллера имеется корпус подшипника, в котором вращается вал с приваренным сверху рычагом, с установленным на нем поворотным изолятором. На другом конце каждого швеллера крепится болтами второй неподвижный изолятор.
2.3. К боковой поверхности каждого швеллера приварены пластины, в которых вращается вал ножей заземления.
2.4. Рычаги поворотных изоляторов соединены между собой междуполюсной продольной тягой, служащей также для регулировки одновременности включения главных ножей всех трех полюсов.
2.5. На раме разъединителя РЛНД имеется болт заземления и ножами, состоящий из рычага с валом регулирующей тяги и рычага, приваренного к валу ножей заземления.
2.6. На раме разъединителя РЛНД имеется болт заземления и отверстия для крепления рамы на поддерживающей конструкции. Разметка этих отверстий приведена на рис. 1
2.7. Изоляция разъединителя РЛНД состоит из шести изоляторов типа С4-80 (могут быть применены и изоляторы других типов) три из которых устанавливаются на рычагах, а остальные на швеллерах рамы.
2.8. Токоведущая система установлена на верхних фланцах изоляторов разъединителя РЛНД.
2.9. Каждый контактный нож поворотных изоляторов представляет собой медную шину, которая одновременно является и выводом разъединителя. Контакт неподвижных изоляторов состоит из двух параллельно расположенных контактных губок между которыми устанавливается медный провод. Контактное нажатие главной токоведущей системы равное 6-8 кг обеспечено сборкой.
2.10. Затемняющий контур состоит из трех ножей заземления, гибкого контакта и ножа заземления к которому присоединяется внешняя ошиновка заземляющего контура. Ножи заземления выполнены из стальных пластин, параллельно расположенных, один конец приварен к валу, на другом приклепаны медные контактные пластины. Необходимое контактное напряжение равное 6-8 кг достигается болтовым соединением с цилиндрической пружиной, дистанционной втулкой.
2.11. Привод ПРНЗ-10 (рис. 2) имеет стальной корпус, в который смонтированы валы, один из которых служит для управления подвижными изоляторами, а второй заземляющими ножами. К валам приварены фигурные диски, образующие блокировочную систему, которая не позволяет включение главных ножей при включении заземляющих и наоборот. Привод ПРНЗ-10 можно фиксировать стальными пальцами в любых конечных положениях ножей. К дискам болтами крепятся два диска для подсоединение соединительных труб с разъединителем. Включение как главных, так и заземляющих ножей производится поворотом рукоятки привода по часовой стрелке, а отключение против часовой стрелке.
2.12. Для предотвращения возможности включения ножей заземления и главных ножей посторонними линиями привод ПРНЗ-10 допускает установку блок-замка механической блокировки.
Рис.2 Общий вид, габаритные и установочные размеры привода ПРНЗ-10 к разъединителям РЛНД-1-10-200 У1, РЛНД-1-10-400 У1, РЛНД-1-10-630 У1:

Обозначения: 1 – фигурные диски, 2 – планки, 3 – валы, 4 – кольцо, 5 – болт заземления, 6 – корпус, 7 – рукоятки.
На фото: Положение РЛНД отключено и заземлено

На фото: Положение включено напряжение через РЛНД

rlnd69.ru
Разъединители наружной установки РЛНД напряжение 10 кВ
Разъединитель РЛНД
Разъединитель РЛНД-10 предназначены для включения и отключения под напряжением участков электрической цепи при отсутствии нагрузочного тока, а также заземления отключенных участков при помощи, совмещенных с разъединителем, заземлителей.
Разъединители РЛНД предназначены для эксплуатации в условиях воздействия климатических факторов для исполнения УХЛ, категории размещения 1 по ГОСТ 15150:
– температура окружающего воздуха от минус 60 оС до плюс 40 оС;
– высота установки над уровнем моря не более 1000 м.;
– скорость ветра без гололеда до 40м/с;
10i5.ru
РАЗЪЕДИНИТЕЛИ РЛНД
Разъединители РЛНД обеспечивают качественную бесперебойную работу линии электропередач и идеально отвечают своему назначению по переключению тока холостого хода, переключения обесточенных участков цепи под напряжением и создания разрыва для того, чтобы обслуживание участков было безопасным. Ножи заземления, контакты и другие элементы разъединителей РЛНД изготовлены из материалов, обеспечивающих качественные свойства заземления, надёжное фиксированное отключение для повышенной безопасности и прочую функциональность разъединителя Разъединители РЛНД предназначены: Привод ПРНЗ-10 У1 для РЛНД
Привод ПРНЗ-10 предназначен для ручного включения и отключения главных и заземляющих ножей разъединителей.
Расшифровка маркировки:
Общий вид, габаритные, установочные и присоединительные размеры разъединителей РЛНД-1-10-200 У1, РЛНД-1-10-400 У1, РЛНД-1-10-630 У1 с приводом и одним заземляющим ножом:
Обозначения: 1 – продольная тяга; 2 – рама; 3 – вал заземления; 4 – рычаг с валом; 5 – регулируемая тяга;
В комплект поставки входят: разъединитель, привод разъединителя, запасные части и принадлежности согласно ведомости ЗИП, техническое описание и инструкция по эксплуатации, паспорт. шины и литые дискигазовое отопление в частном доме стоимостьperchikкупить гидроаккумуляторНаборы для макияжа |
rcs-energo.ru
Разъединители наружной установки РЛНД напряжение 10 кВ
Разъединитель РЛНД
Разъединитель РЛНД-10 предназначены для включения и отключения под напряжением участков электрической цепи при отсутствии нагрузочного тока, а также заземления отключенных участков при помощи, совмещенных с разъединителем, заземлителей.
Разъединители РЛНД предназначены для эксплуатации в условиях воздействия климатических факторов для исполнения УХЛ, категории размещения 1 по ГОСТ 15150:
– температура окружающего воздуха от минус 60 оС до плюс 40 оС;
– высота установки над уровнем моря не более 1000 м.;
– скорость ветра без гололеда до 40м/с;
– скорость ветра при гололеде не более 15 м/с;
– толщина ледяной корки до 10мм.
Технические характеристики разъединителей РЛНД
Наименование параметров | Значение | ||
Номинальный ток, А | 200 | 400 | 630 |
Номинальное напряжение, кВ | 10 | ||
Наибольшее рабочее напряжение, кВ | 12 | ||
Амплитуда предельного сквозного тока КЗ, кА | 20 | 25 | 31,5 |
Предельный ток термической стойкости КЗ, кА | 8 | 10 | 10 |
Время протекания предельного тока термической стойкости, с | |||
для главных ножей | 4 | ||
для ножей заземления | 1 | ||
Допустимое усилие на рукоятке привода, не более, кгс | 25 | ||
Длина пути утечки внешней изоляции, м | 0,3 |
В комплект поставки входят: разъединитель, привод разъединителя, запасные части и принадлежности согласно ведомости ЗИП, паспорт. Оперативная штанга для управления разъединителем с земли и блок-замки в комплект не входят.
Гарантийный срок на разъединители РЛНД – 5 лет со дня ввода разъединителей в эксплуатацию.
Расшифровка условного обозначения разъединителя РЛНД: Р – разъединитель; Л – линейный; Н – наружной установки; Д – двухколонковый; 1 – количество заземлителей; 10 – номинальное напряжение,10кВ; 200, 400, 630 – номинальный ток, А; УХЛ – климатическое исполнение; 1 – категория размещения (наружной установки).
Разъединители выпускаются в трёхполюсом варианте.Управление разъединителем осуществляется ручным приводом ПР-1-10.
Разъединители РЛНД вы можете приобрести в нашей компании по самой низкой цене.
Разъединитель РЛНД у нас всегда в наличии!
Руководсвто по эксплуатации РЛНД
Разъединители РЛНД
www.aenergetika.ru
Разъединитель РЛНД – компания «ЛЭП»
Разъединитель рлнд – трёхполюсный аппарат, который используют исключительно для выключения и включения цепей электричества, а также для их заземления. Эксплуатировать разъединитель рлнд можно исключительно при географическом положении объекта не выше 1 км над уровнем моря. С помощью рлнд образуют промежутки электрической цепи, на которых можно отключать потребителей, создавая сеть секций. Климат, в котором возможна эксплуатация рлнд, не должен быть с высокой влажностью воздуха, температура должна не превышать + 50 и не обыскаться ниже – 50 градусов.
Особенности конструкции.
Разъединители рлнд состоят из неподвижной и подвижной колонок, подшипника скольжения и пружин сжатия. Когда ножки главного контура включают, заземлитель не представляется возможным двигать. Так называемый блокировочный замок устанавливают в отверстия корпуса рлнд. Производят разъединитель рлнд с 3-мя или 2-мя полюсами, 3 или 2 изолятора расположены на рычагах, другие расположены на швеллере. Всего в изоляции использует от 4 до 6 изоляторов. Два, так называемых, контактных ножа являются токоведущей системой, которую устанавливает на верхние фланцы разъединителя. Крепежи для разъединителей подвергаются антикоррозийной обработке. Их оцинковывают диффузионным горячим методом. В изоляцию входит полимерный состав.
Разъединитель рлнд расшифровка.
Разъединитель линейный рлнд оснащенный приводом, предназначен для включения и выключения обесточенных цепей. Буквы аббревиатуры означают следующее: «Р» – разъединитель; «Л» – линейный; «Н» – наружный; «Д» – двухколоночный. Цифры в названии «разъединитель рлнд 10 кв» обозначают количество ножей, величину напряжения, тип изоляции, ток и категорию размещения.
Применение.
Применяют разъединитель рлнд 10 кв, как уже было сказано выше, для включения и выключения цепи, а также заземления участков цепи. Самые распространенные разъединители, которые работают при напряжении 10кВ, а также при номинальном токе от 200А до 630А. По стандартам производства и ГОСТу на каждый разъединитель приходится не менее 10 000 циклов разъединения и соединения. Для заземлительных ножей время протекания тока термостойкости – не более 1 секунды, для основных- ведущих ножей – не более 4 секунд.
Разъединитель РЛНД купить в компании «ЛЭП».
Купить разъединитель рлнд цена которого зависит от объема заказа и расстояния до места доставки заказа очень просто. Не нужно писать кучу объявлений: «куплю разъединители», достаточно сделать в отдел продаж нашей компании один звонок или заполнить форму он-лайн заказа на странице сайта. Мы готовы оказать услуги консультационного характера, позаботиться о доставке Вашего заказа к месту строительства или ремонта ВЛ. Доставка возможна автомобильным и железнодорожным транспортом. При необходимости организации жд перевозки нам необходимо знать код станции поставки. Мы готовы полностью укомплектовать проект по строительству или ремонту высоковольтных линий электропередачи, распределительных подстанций. У нас есть все: от опор СВ и подстанционного железобетона до металлоконструкций и арматуры ВЛ. Просто позвоните нам. Наши клиенты уже построили тысячи километров ЛЭП.
www.e-lep.ru
